GUÍA DE INSTALACIÓN DE LA
CHIMENEA ELÉCTRICA
NÚMEROS DE MODELO:
BF33ST/DX
BF39ST/DX
BF45ST/DX
7206350200REV06
ÍNDICE
PÁGINA 1 Listas y aprobaciones de códigos
PÁGINA 1 Especificaciones de los modelos
PÁGINA 1 Instalación paso a paso
Apartado A
PÁGINA 2 Enmarcado
Apartado B
PÁGINA 2 Recomendaciones para los cables de
alimentación
PÁGINA 3 Recomendaciones para cables y fusibles
PÁGINA 3 Ubicación del selector de tensión
PÁGINA 4 Agarradores
Apartado C
PÁGINA 4 Cableado establecido de fábrica – 240 voltios
(Sin interruptor principal)
PÁGINA 5 Cableado establecido de fábrica – 120 voltios
(Sin interruptor principal)
Apartado D
PÁGINA 7 Cableado para el interruptor principal – 240V
PÁGINA 10 Cableado para el interruptor principal – 120V
Apartado E

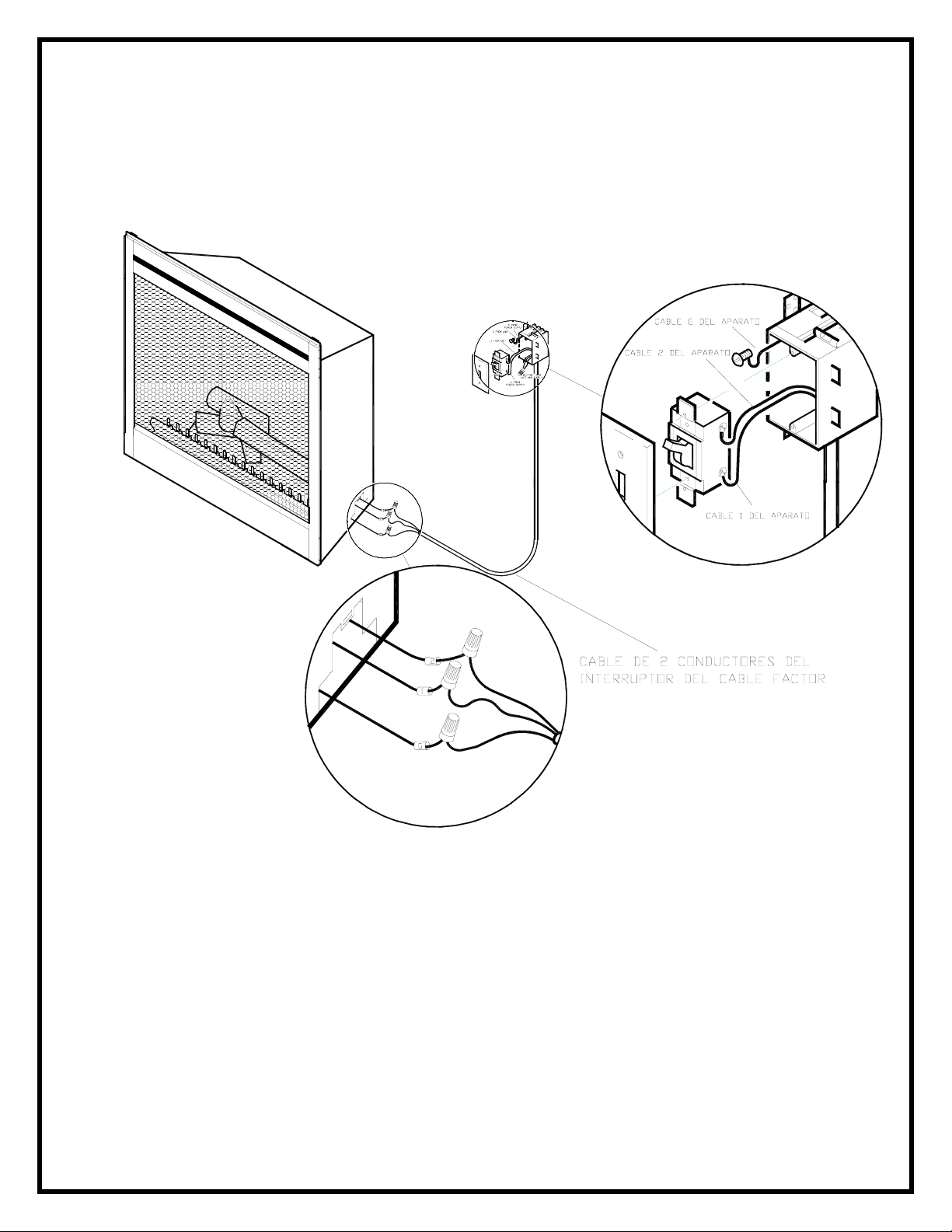

PÁGINA 14 Cableado de 120/240 voltios del interruptor del
calefactor
PÁGINA 16 Cableado de 120/240 voltios del termostato de
pared

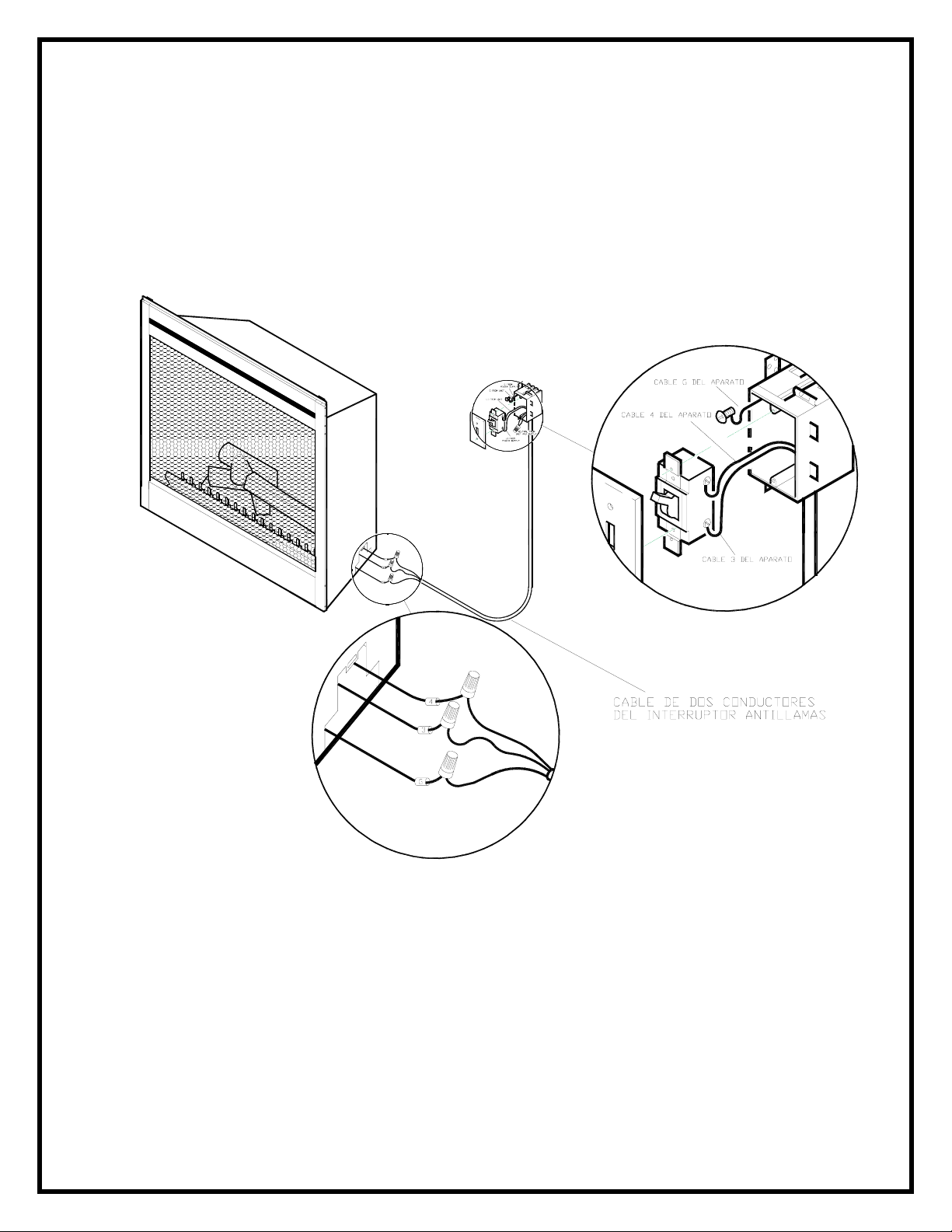

PÁGINA 18 Cableado de 120/240 voltios del interruptor
antillamas
Apartado F

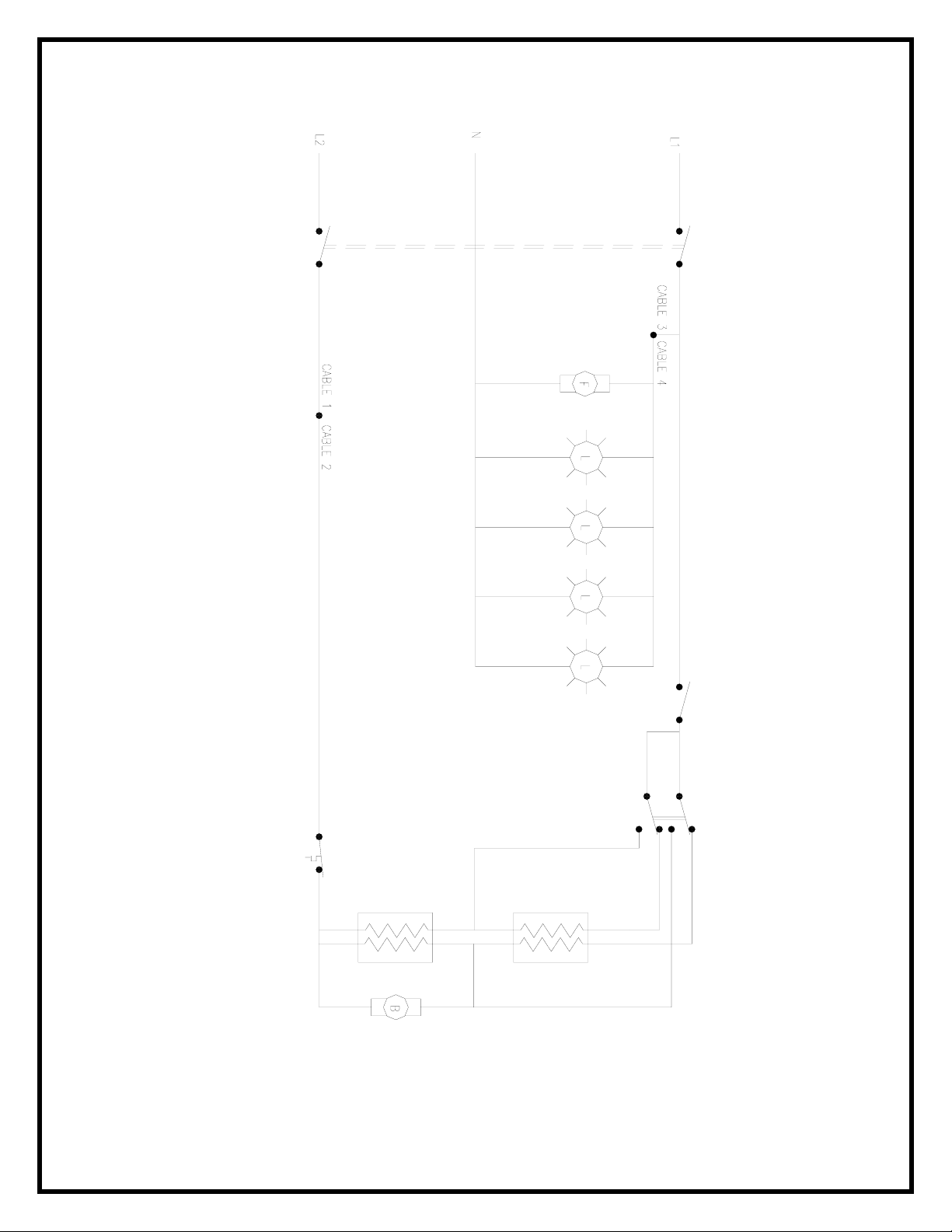

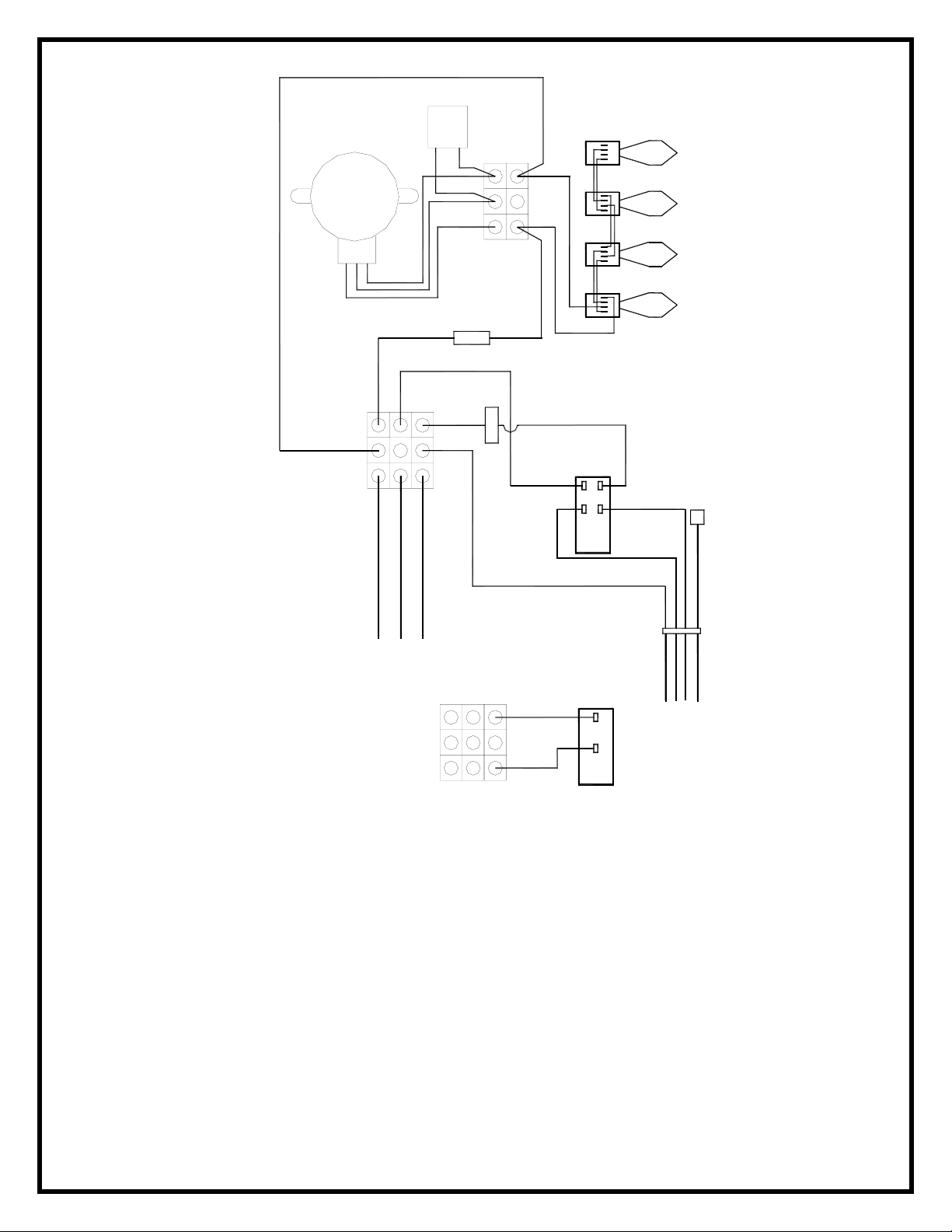

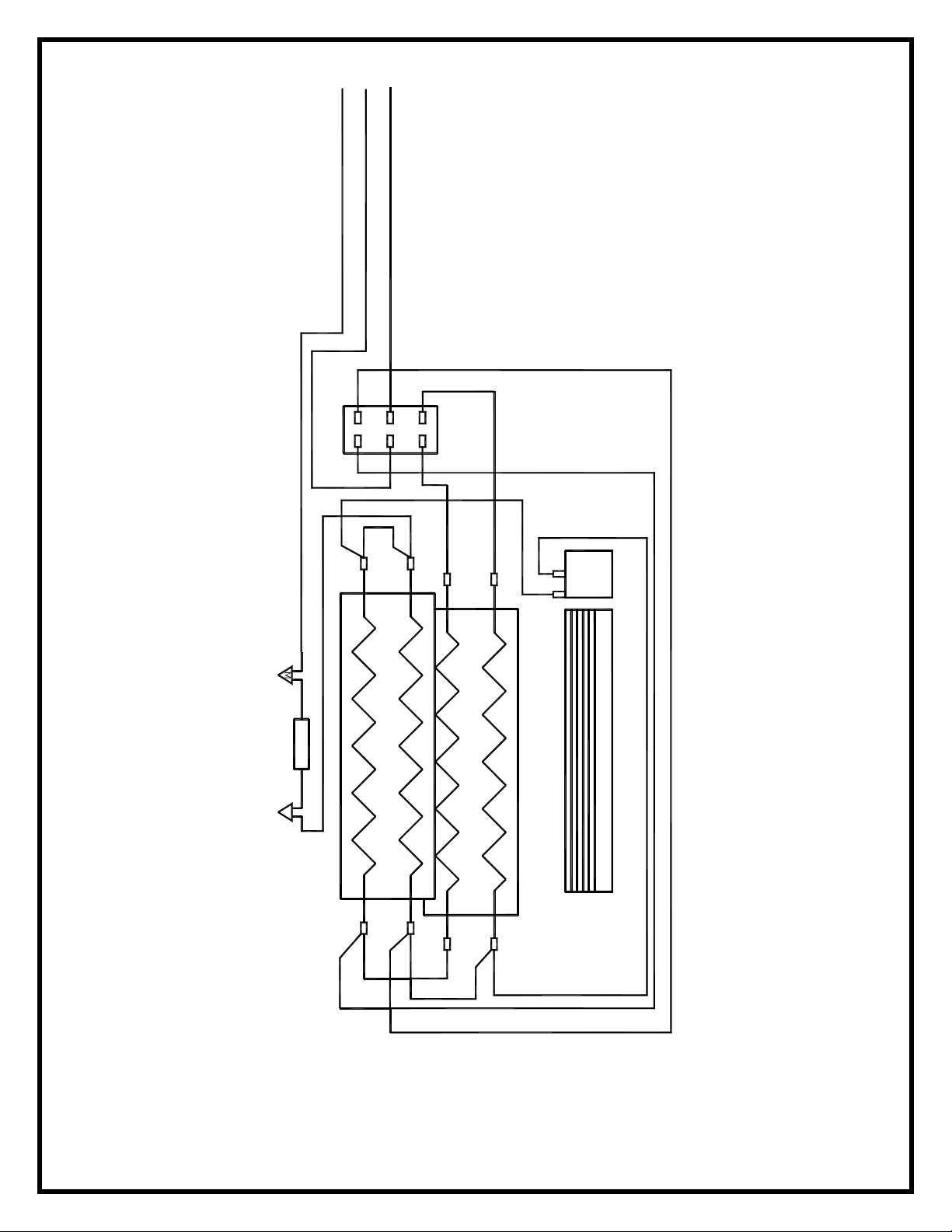

PÁGINA 20 Diagramas de los cableados
Listas y aprobaciones de códigos
Las chimeneas de la serie BF han sido sometidas a prueba s de control de acuerdo con las normas UL 2021 y
CSA C22.2 Nº. 46 de calefactores de habitación eléctricos fijos y de ubicación exclusiva.
ESPECIFICACIONES DE LOS MODELOS
AMP.
NÚMERO
DE
MODELO
BF33ST
BF33DX 33” de lujo
BF39ST
BF39DX 39” de lujo
BF45ST
BF45DX 45” de lujo
Descripción Voltios Vatios nominales
:
33”
estándar
39”
estándar
45”
estándar
120/120/208/
240
120/120/208/
240
120/120/208/
240
120/120/208
/240
120/120/208/
240
120/120/208/
240
245/1440/2100/
2700
245/1440/2100/
2700
245/1440/2100/
2700
245/1440/2100/
2700
245/1440/2100/
2700
245/1440/2100/
2700
Control
remoto
Opcional Opcional No aplicable 2,0 12,0 10,10 11,25
Opcional Opcional Incluido 2,0 12,0 10,10 11,25
Opcional Opcional No aplicable 2,0 12,0 10,10 11,25
Opcional Opcional Incluido 2,0 12,0 10,10 11,25
Opcional Opcional No aplicable 2,0 12,0 10,10 11,25
Opcional Opcional Incluido 2,0 12,0 10,10 11,25
Termostato
de pared
Ladrillo
refractario
NOTA: Las clasificaciones de energía mostradas incluyen las bombillas y los motores (275 W).
ADVERTENCIA
La instalación de la chimenea debe cumplir con los códigos eléctricos locales y nacional
aplicables y con los requisitos eléctricos. La instalación debería confiarse a personal
debidamente cualificado cuando así lo exija la legislación.
Sin
calefac-
ción
120
voltios
AMP.
120
voltios
AMP.
208
Voltios
AMP.
240
Voltios
INSTALACIÓN PASO A PASO (Nota: Lea todas las instrucciones antes de instalar la
chimenea.)
1. Esboce la apertura del marco siguiendo las dimensiones recomendadas en el apartado
2. Deje libres 8” de cable de servicio para conectar el cable de alimentación a la caja de
3. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
4. Si es necesario, retire los orificios de salida o utilice el sujetacable que le
5. Coloque el aparato en la posición correcta de la abertura del marco, nivélelo con cuñas
6. El producto posee cables de fábrica para un suministro de energía de 208/240 voltios
A: Enmarcado.
conexiones cuando lo instale antes de acabar con la pared. Deje libres 120 cm (4 pies)
de cable de servicio para conectar el cable de alimentación a la caja de conexiones
cuando lo instale después de acabar con la pared. Retire la cubierta externa y quite el
forro de los conductores individuales a ½” del extremo.
proporcionamos.
si es necesario y conéctelo al marco utilizando los agarradores que se le han
proporcionado (véase figura 3 en la página 3).
(véase figura 1 en la página 3). Si es necesario que funcione con 120 voltios, abra el
interruptor y modifique el cableado (véase figura 2 en la página 3). Los cables L1, L2,
N y G están conectados a la parte trasera del sujetacables de la caja de conexiones
para un mejor acceso.
Nota
Si configura los cables del aparato para que funcionen SIN calefacción, no será
necesario el uso de un circuito exclusivo.
1
7. Conecte un circuito exclusivo con los fusibles adecuados y un valor nominal de
15 amperios para obtener una tensión adecuada (120, 208/240) (véase apartado C:
Cableado establecido de fábrica).
8. Conecte el interruptor y el termostato de la pared como se describe en el apartado D:
Cableado.
9. Coloque todos los conectores dentro del aparato y asegure la tapa de la caja de
conexiones al mismo. Asegúrese de que el sujetacables sólo se enganche a la
cubierta del cable de servicio, al termostato, y si existieran, a las líneas del interruptor.
ADVERTENCIA
Asegúrese de que el método de instalación NO obstruya las salidas de aire de la parte
inferior frontal del aparato bajo ningún concepto (véase diagrama en apartado A).
APARTADO A: ENMARCADO
Dimensiones
MODELO
BF33ST/DX 15,0” 33,5” 29,5” 23,0” 14,3” 29,6” 32,8” 18,8” 28,5” 48,0” 34,0” 34,0”
BF39ST/DX 16,0” 39,5” 33,5” 26,6” 15,3” 36,0” 38,7” 22,8” 32,7” 54,0” 38,0” 38,0”
BF45ST/DX 16,0” 45,5” 33,5” 26,6” 15,3” 42,0” 44,7” 22,8” 32,7” 60,0” 42,0” 42,0”
A B C D E F G H I J K L
Superficie
superior
Esbozo de las dimensiones
del marco
Salidas de aire
Dimensiones del
hogar
Esbozo del marco de la
esquina
Esta chimenea no debe tener delante ningún objeto. No deben colocarse objetos combustibles sobre la
superficie superior de la chimenea. Los materiales combustibles pued en instalarse en los bordes del aparato.
Para facilitar la instalación, se incluyen con el producto cuatro agarradores situados en los laterales del aparato.
Debe colocarse una barrera aislante y de vapor a una distancia mínima de 2 pulgadas del aparato.
APARTADO B RECOMENDACIONES PARA LOS CABLES DE
ALIMENTACIÓN
Para instalaciones de 120 voltios, inserte un cable con dos conductores y con cubierta no
metálica y toma de tierra (en total, 3 cables) para el suministro de energía de la chimenea.
Utilice cables que cumplan con los códigos eléctricos locales y nacional de consumo de
energía.
2
Para instalaciones de 208/240 voltios, inserte un cable con tres conductores y con cubierta
no metálica y toma de tierra (en total, 4 cables) para el suministro de energía de la chimenea.
Utilice cables que cumplan con los códigos eléctricos locales y nacional de consumo de
energía.
Para conectar a la chimenea un termostato de pared y/o un interruptor, se recomienda el
cable de dos conductores y toma de tierra con cubierta no metálica (en total, tres cables).
Utilice cables que cumplan con los códigos eléctricos locales y nacional de consumo de
energía. Los calibres de todos los cables deberán coincidir con las medidas que se muestran
a continuación.
Recomendaciones para cables y fusibles
VOLTIOS CALIBRE DEL CABLE
CAPACIDAD DE LOS
FUSIBLES
120 VOLTIOS 12 15 AMPERIOS
208 VOLTIOS 12 15 AMPERIOS
240 VOLTIOS 12 15 AMPERIOS
UBICACIÓN DEL SELECTOR DE TENSIÓN
IMPORTANTE:
Asegúrese de que la tensión que llega
del suministro de energía coincide con la
tensión establecida en el selector.
NOTA:
El selector de tensión está situado en el
interior del panel de escape en la esquina
superior derecha.
PRECAUCIÓN:
Cuando cambie el selector de tensión
de 240 a 120 voltios, asegúrese de que
el suministro de energía esté
apagado.
NOTA:
Inserte con cuidado un destornillador
de cabeza plana en el panel de escape
para cambiar de 240 voltios (posición 230)
a 120 voltios (posición 115).
Cuando coloque en el aparato cables para
208/240 voltios, el selector de tensión deberá
situarse en la posición de 230 voltios (véase figura 1).
Cuando coloque en el aparato cables para
120 voltios, el selector de tensión deberá
situarse en la posición de 115 voltios (véase figura 2).
FIGURA 1
FIGURA 2
3
AGARRADORES
Hay cuatro agarradores (dos
en cada lateral de la chimenea).
Doble las lengüetas e instale la chimenea en el marco
con ayuda de las herramientas necesarias.
FIGURA 3
Agarradores
APARTADO C: CABLEADO ESTABLECIDO DE FÁBRICA
(SIN INTERRUPTOR PRINCIPAL DE PARED)
IMPORTANTE:
El producto viene configurado de fábrica para funcionar con 208/240 voltios.
NOTA:
Utilice un cable con 3 conductores y toma de tierra (en total, 4 cables) para unir el suministro
de energía (panel de disyuntores) con la caja de conexiones del aparato.
NOTA:
La instalación del cableado debe realizarse antes de instalarse el aparato.
NOTA:
Asegúrese de que el selector de tensión esté en la posición adecuada para recibir la carga de
energía necesaria antes de conectar el aparato al suministro de energía.
INSTALACIÓN DE 240 VOLTIOS
1. Localice el selector de tensión en el interior del panel de escape, situado en la
esquina superior derecha del aparato. (véase figura 1 en la página 3).
2. Asegúrese de que el selector esté en la posición de 240 voltios (el número
230 está indicado en el selector).
3. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
4. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
5. Saque los cuatro cables marcados como L1, L2, N, y G.
6. Conecte el cable negro L1 del aparato al cable L1 negro del suministro de energía.
7. Conecte el cable rojo L2 del aparato al cable L2 rojo del suministro de energía.
8. Conecte el cable blanco N del aparato al cable blanco neutro del suministro de
energía.
9. Conecte el cable de tierra verde del aparato al cable de tierra del suministro de
energía.
4
10. Asegúrese de que todas las conexiones estén bien ajustadas.
CHIMENEA
–
11. Inserte todos los cables de nuevo en la unidad y asegúrelos con el sujetacables.
CAJA DE CONEXIONES DE LA
CABLE BLANCO - N
CABLE ROJO– L2
CABLE NEGRO– L1
CABLE VERDE - G
CABLE BLANCO - N
CABLE ROJO –L2
CABLE NEGRO
CABLE DE TIERRA
SUMINISTRO
DE ENERGÍA
DE 240
VOLTIOS
(PANEL DE
DISYUNTORE
S)
APARTADO C: CABLEADO DE FABRICA
(SIN INTERRUPTOR PRINCIPAL DE PARED)
IMPORTANTE:
El producto viene configurado de fábrica para funcionar con 208/240 voltios
NOTA:
Utilice un cable con 2 conductores y toma de tierra (en total, 3 cables) para unir el suministro
de energía (panel de disyuntores) con la caja de conexiones del aparato.
NOTA:
La instalación del cableado debe realizarse antes de instalar el aparato.
NOTA:
Asegúrese de que el selector de tensión esté en la posición adecuada para recibir la carga de
energía necesaria antes de conectar el aparato al suministro de energía.
INSTALACIÓN DE 120 VOLTIOS
1. Localice el selector de tensión en el interior del panel de escape, situado en la esquina
superior derecha del aparato. (véase figura 2 en la página 3).
2. Cambie la configuración del selector de 240 voltios a 120. (los números 230 y 115
están indicados en el selector)
3. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
4. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
5. Saque los cuatro cables marcados como L1, L2, N, y G.
6. Conecte el cable negro L1 del aparato al cable L1 negro del suministro de energía.
7. Conecte el cable rojo L2 y blanco N del aparato al cable blanco neutro del suministro de
energía.
8. Conecte el cable de tierra verde del aparato al cable de tierra del suministro de energía.
9. Una vez configurado el aparato para recibir la carga de tensión necesaria, asegúrese
de que todas las conexiones estén bien ajustadas.
10. Inserte todos los cables de nuevo en la unidad y asegúrelos con el sujetacables.
5
CHIMENEA
–
CAJA DE CONEXIONES DE LA
CABLE BLANCO - N
CABLE ROJO
L2
CABLE NEGRO –
CABLE VERDE - G
CABLE BLANCO - N
CABLE NEGRO – L1
CABLE DE TIERRA - G
SUMINISTRO
DE ENERGÍA
DISYUNTORES)
DE 120
VOLTIOS
(PANEL DE
APARTADO C: CABLEADO DE FÁBRICA
(SIN INTERRUPTOR PRINCIPAL DE PARED)
(INSTALACIÓN SIN CALEFACCIÓN)
IMPORTANTE:
El producto viene configurado de fábrica para funcionar con 208/240 voltios.
NOTA:
Utilice un cable con 2 conductores y toma de tierra (en total, 3 cables) para unir el suministro
de energía (panel de disyuntores) con la caja de conexiones del aparato.
NOTA:
La instalación del cableado debe realizarse antes de instalar el aparato.
NOTA:
Asegúrese de que el selector de tensión esté en la posición adecuada para recibir la carga de
energía necesaria antes de conectar el aparato al suministro de energía.

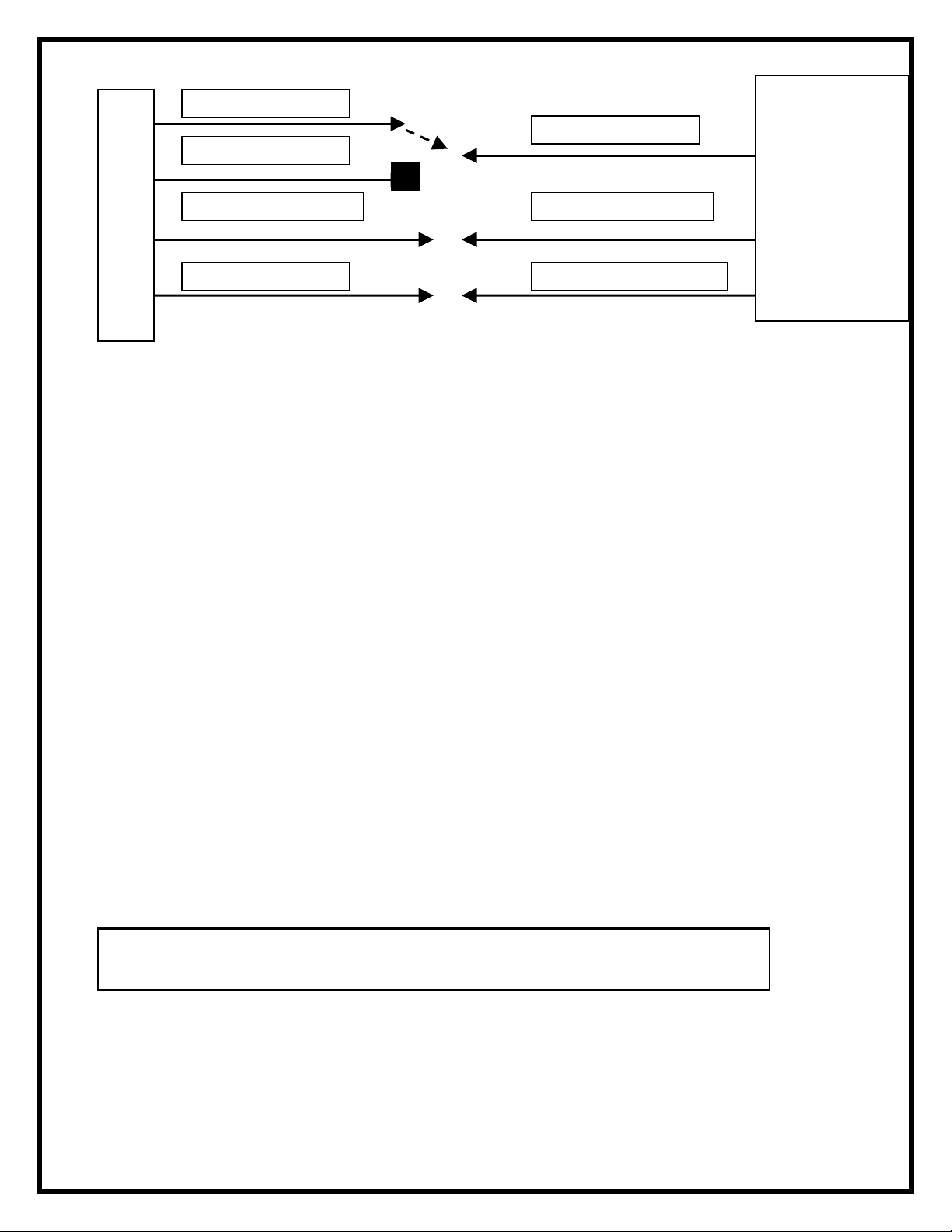

INSTALACIÓN PARA 120 VOLTIOS (INSTALACIÓN SIN CALEFACCIÓN)
1. Localice el selector de tensión en el interior del panel de escape, situado en la esquina
superior derecha del aparato (véase figura 2 en la página 3).
2. Cambie la configuración del selector de 240 voltios a 120 (los número 230 y 115 están
indicados en el selector).
3. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
4. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
5. Saque los cuatro cables marcados como L1, L2, N, y G.
6. Conecte el cable negro L1 del aparato al cable L1 negro del suministro de energía.
7. Instale una tuerca para cables en el rojo L2 (la tuerca para cables no se incluye con el
producto).
8. Conecte el cable blanco N del aparato al cable blanco neutro del suministro de energía.
9. Conecte el cable de tierra verde del aparato al cable de tierra del suministro de energía.
10. Una vez configurado el aparato para recibir la carga de tensión necesaria, asegúrese
de que todas las conexiones estén bien ajustadas.
11. Inserte todos los cables de nuevo en la unidad y asegúrelos con el sujetacables.
6
CHIMENEA
–
CAJA DE CONEXIONES DE LA
CABLE BLANCO - N
CABLE ROJO
L2
CABLE NEGRO – L1
CABLE VERDE - G
Tuerca para
CABLE BLANCO - N
CANBLE NEGRO – L1
CABLE DE TIERRA - G
SUMINISTRO DE
ENERGÍA DE 120
DISYUNTORES)
VOLTIOS
(PANEL DE
APARTADO D: CABLEADO PARA EL INTERRUPTOR PRINCIPAL
CABLEADO PARA EL INTERRUPTOR PRINCIPAL DE CORRIENTE
PARA INSTALACIONES DE 240 VOLTIOS
NOTA:
Esta opción no debe utilizarse con el kit de control remoto.
NOTA:
Antes de instalar el aparato, debe tener los siguientes cables instalados:
1. Utilice un cable de 3 conductores y toma de tierra (en total, 4 cables) para unir el
panel de suministro de energía con la caja del interruptor principal.
2. Utilice un cable de 3 conductores y toma de tierra (en total, 4 cables) para unir la
caja del interruptor principal con la caja de conexiones del aparato.
NOTA:
Utilice un interruptor bipolar de dos direcciones (apagado/encendido) que admita un mínimo
de 15 amperios.
INSTALACIONES DE 240 VOLTIOS
1. Localice el selector de tensión en el interior del panel de escape, situado en la esquina
superior derecha del aparato (véase figura 1 en la página 3).
2. Asegúrese de que el selector esté en la posición de 240 voltios (el número
230 está indicado en el selector).
3. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
4. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
5. Saque los cuatro cables marcados como L1, L2, N, y G (negro, rojo, blanco y verde).
6. Conecte el cable L1 (negro) del aparato al cable L1 (negro) del interruptor principal de
corriente utilizando un conector de cable (no incluido).
7. Conecte el otro extremo del cable L1 (negro) del interruptor principal de corriente a la
terminal L1 del interruptor.
7
8. Conecte el cable L2 (rojo) del aparato al cable L2 (rojo) del interruptor principal de
corriente utilizando un conector de cable (no incluido).
9. Conecte el otro extremo del cable L2 (rojo) del interruptor principal de corriente a la
terminal L2 del interruptor.
10. Conecte el cable neutro (blanco) del aparato al cable neutro (blanco) del interruptor
principal de corriente utilizando un conector de cable (no incluido).
11. Conecte el cable de tierra (verde) del aparato al cable de tierra (verde) del interruptor
principal de corriente utilizando un conector de cable (no incluido).
12. Conecte el otro extremo del cable L1 (rojo o negro) del suministro de energía a la
terminal L1 del interruptor principal.
13. Conecte el cable L2 (negro) del suministro de energía a la terminal L2 del interruptor
principal.
14. Conecte el cable neutro (blanco) del suministro de energía al cable neutro (blanco)
restante del aparato, utilizando un conector de cable (no incluido).
15. Asegure los dos cables (verdes) de tierra restantes con un tornillo en la caja del
interruptor principal.
16. Asegúrese de que todas las conexiones estén bien ajustadas.
17. Introduzca todos los cables del interruptor principal de corriente en la caja del
interruptor.
18. Vuelva a introducir todos los cables en la unidad y asegúrelos con el sujetacables.
INTERRUPTOR PRINCIPAL DE 240 VOLTIOS
DIAGRAMA DEL CABLEADO
Cable G
del aparato
Cable G
del suministro
de energia
Cable L1
del suministro
de energia
Cable L2
del suministro
de energia
Cable de tres conductores del suministro de energia
Cable L1 del aparato
Cable de tres conductores del interruptor prinicipal
Cable neutro
del aparato y
del
suministro
Cable L2 del aparato
9
CHIMENEA
–
BLANCO - N
ROJO
NEGRO – L1
L2
INTERR-
UPTOR DE
PARED
BLANCO –N
ROJO –L2
NEGRO –L1
SUMINISTRO DE
ENERGÍA DE 240
(PANEL DE
DISYUNTORES)
CAJA DE CONEXIONES DE LA
DE TIERRA -
DE TIERRA -
VOLTIOS

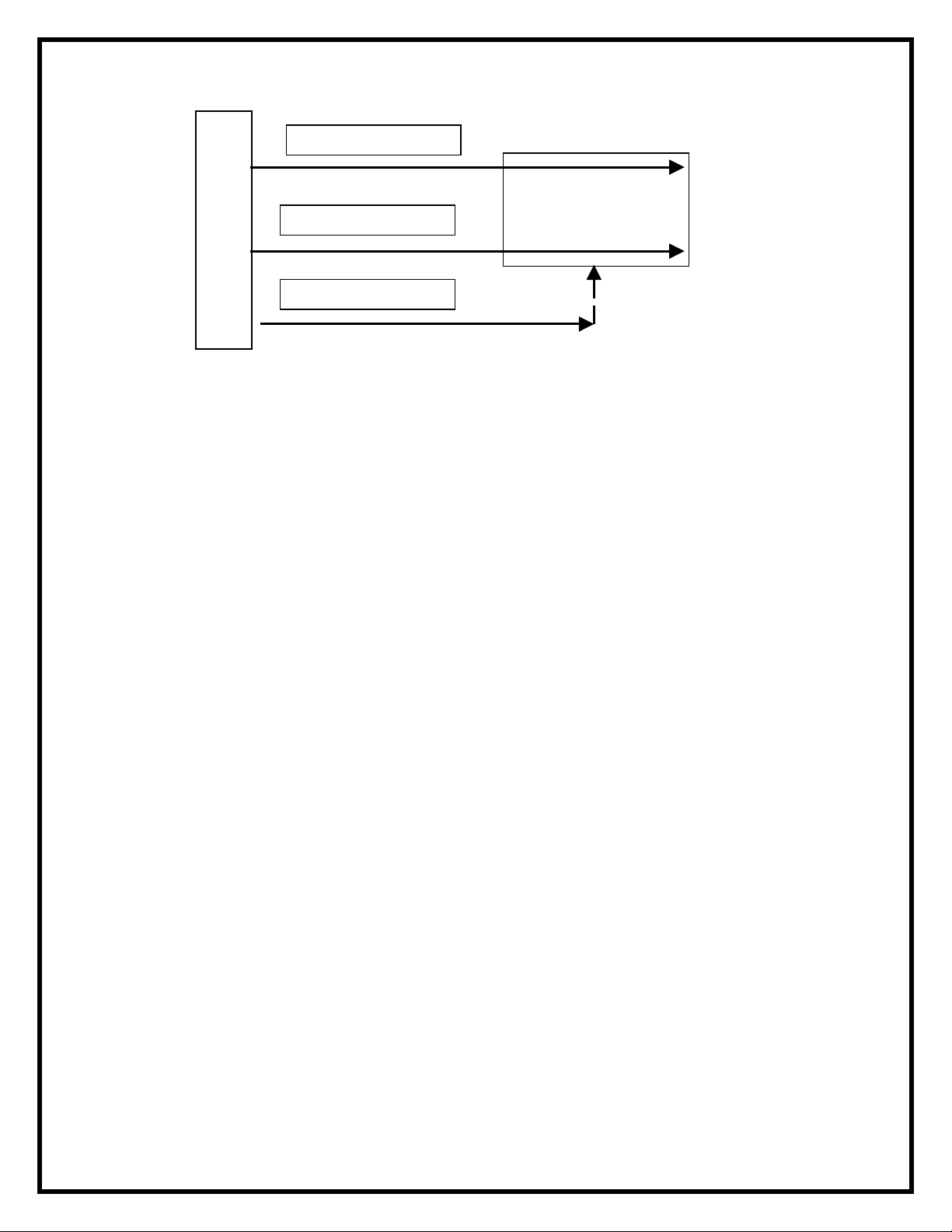

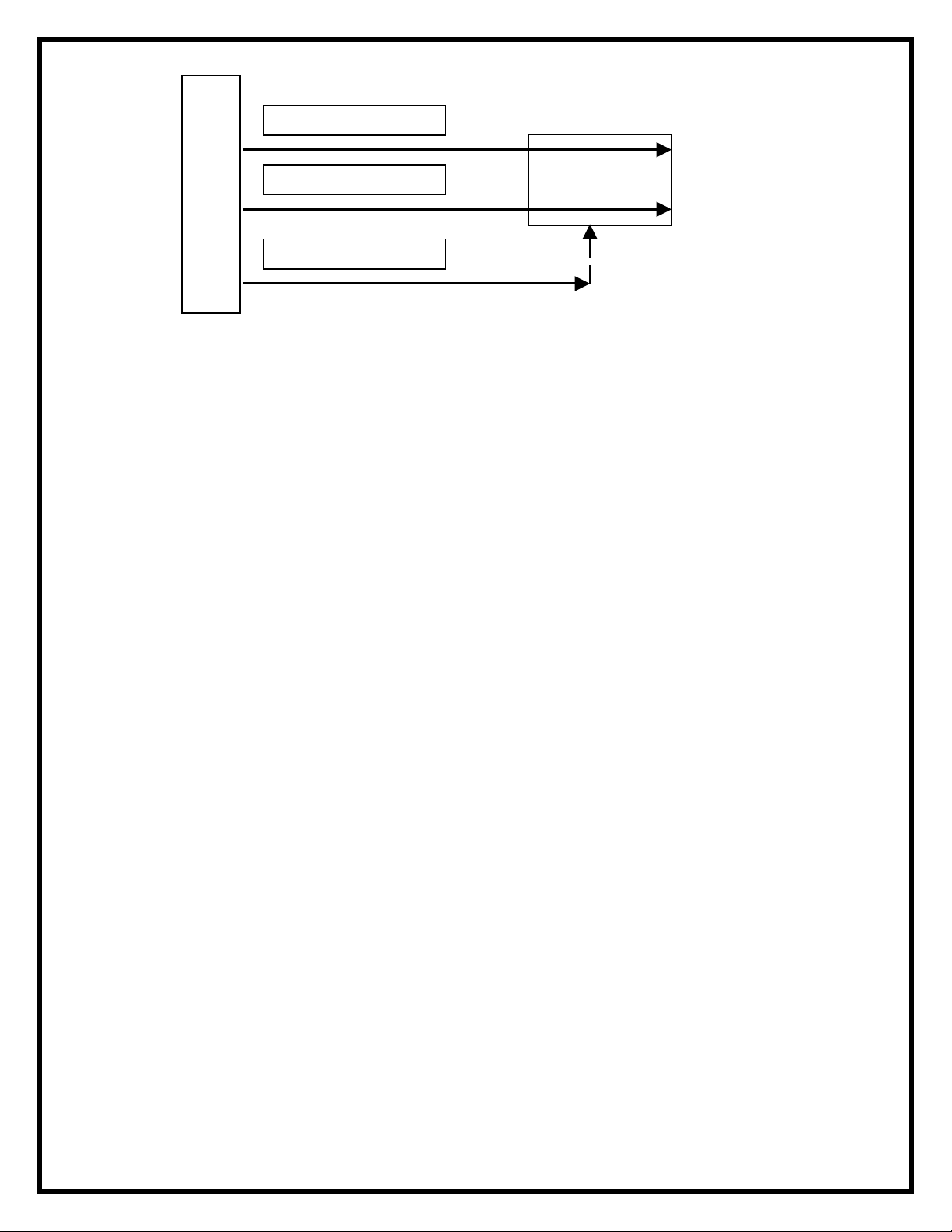

CABLEADO PARA EL INTERRUPTOR PRINCIPAL DE CORRIENTE
PARA INSTALACIONES DE 120 VOLTIOS
NOTA:
Esta opción no debe utilizarse con el kit de control remoto.
NOTA:
Antes de instalar el aparato, debe tener los siguientes cables instalados:
1. Utilice un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir el
panel de suministro de energía con la caja del interruptor principal.
2. Utilice un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir la
caja del interruptor principal con la caja de conexiones del aparato.
NOTA:
Utilice un interruptor unipolar de dos direcciones (apagado/encendido) que admita un mínimo
de 15 amperios.
INSTALACIONES DE 120 VOLTIOS
1. Localice el selector de tensión en el interior del panel de escape, situado en la esquina
superior derecha del aparato (véase figura 2 en la página 3).
2. Asegúrese de que el selector esté en la posición de 120 voltios (el número
115 está indicado en el selector).
3. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
4. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
5. Saque los cuatro cables marcados como L1, L2, N, y G (negro, rojo, blanco y verde).
6. Conecte el cable L1 (negro) del aparato al cable L1 (negro) del interruptor principal de
corriente utilizando un conector de cable (no incluido).
7. Conecte el otro extremo del cable L1 (negro) a la terminal L1 del interruptor principal.
8. Conecte los cables L2 (rojo) y neutro (blanco) del aparato al cable neutro blanco del
interruptor principal de corriente utilizando un conector de cable (no incluido).
9. Conecte el otro extremo del cable neutro (blanco) al cable neutro (blanco) del panel de
suministro de energía utilizando un conector de cable (no incluido).
10. Conecte el cable de tierra (verde) del aparato al cable de tierra (verde) del interruptor
principal de corriente utilizando un conector de cable (no incluido).
11. Conecte el cable L1 (negro) del suministro de energía a la terminal L1 del interruptor
principal.
10
12. Asegure con un tornillo los dos cables (verdes) de tierra restantes en la caja del
interruptor principal.
13. Asegúrese de que todas las conexiones estén bien ajustadas.
14. Introduzca todos los cables del interruptor principal de corriente en la caja del
interruptor.
15. Vuelva a introducir todos los cables en la unidad y asegúrelos con el sujetacables.
INTERRUPTOR PRINCIPAL DE 120 VOLTIOS
DIAGRAMA DEL CABLEADO
Cable G del aparato
Cable L1 del aparato
Cabel de 2 conductores del suministro de energia
Cable de 2 conductores del interruptor principa l
Cable G del
suministro
de energia
Cable neutro del aparato
y del suministro
Cable L1 del suministro
de energia
11
CHIMENEA
–
A
CAJA DE CONEXIONES DE LA
BLANCO - N
ROJO
NEGRO – L1
DE TIERRA - G
L2
INTERRUPTOR
DE P
RED
BLANCO – N
NEGRO –L1
DE TIERRA - G
SUMINISTRO
DE ENERGÍA
DE 120
VOLTIOS
(PANEL DE
DISYUNTORES)
CABLEADO PARA EL INTERRUPTOR PRINCIPAL DE CORRIENTE
PARA INSTALACIONES DE 120 VOLTIOS
INSTALACIÓN SIN CALEFACCIÓN
NOTA:
Esta opción no debe utilizarse con el kit de control remoto.
NOTA:
Antes de instalar el aparato, debe tener los siguientes cables instalados:
1. Utilice un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir el
panel de suministro de energía con la caja del interruptor principal.
2. Utilice un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir la
caja del interruptor principal con la caja de conexiones del aparato.
NOTA:
Utilice un interruptor unipolar de dos direcciones (apagado/encendido) que admita un mínimo
de 15 amperios.
INSTALACIONES DE 120 VOLTIOS
3. Localice el selector de tensión en el interior del panel de escape, situado en la
esquina superior derecha del aparato (véase figura 2 en la página 3).
4. Asegúrese de que el selector esté en la posición de 120 voltios (el
número 115 está indicado en el selector).
5. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
6. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
7. Saque los cuatro cables marcados como L1, L2, N, y G (negro, rojo, blanco y
verde).
8. Conecte el cable L1 (negro) del aparato al cable L1 (negro) del interruptor principal
de corriente utilizando un conector de cable (no incluido).
9. Conecte el otro extremo del cable L1 (negro) a la terminal L1 del interruptor
principal.
10. Instale una tuerca para cables en el rojo L2 (la tuerca para cables no se incluye con
el producto).
11. Conecte el cable neutro (blanco) del aparato al cable neutro (blanco) del interruptor
principal de corriente utilizando un conector de cable (no incluido).
12
12. Conecte el otro extremo del cable neutro (blanco) al cable neutro (blanco) del panel
de suministro de energía utilizando un conector de cable (no incluido).
13. Conecte el cable de tierra (verde) del aparato al cable de tierra (verde) del
interruptor principal de corriente utilizando un conector de cable (no incluido).
14. Conecte el cable L1 (negro) del suministro de energía a la terminal L1 del interruptor
principal.
15. Asegure con un tornillo los dos cables (verdes) de tierra restantes en la caja del
interruptor principal.
16. Asegúrese de que todas las conexiones estén bien ajustadas.
17. Introduzca todos los cables del interruptor principal de corriente en la caja del
interruptor.
18. Vuelva a introducir todos los cables en la unidad y asegúrelos con el sujetacables.
INTERRUPTOR PRINCIPAL DE 120 VOLTIOS
DIAGRAMA DEL CABLEADO
INSTALACIÓN SIN CALEFACCIÓN
13
CHIMENEA
V
–
BLANCO - N
ROJO
L2
BLANCO – N
NEGRO – L1
CAJA DE CONEXIONES DE LA
DE TIERRA - G
Tuerca para
INTERRUPTOR
DE PARED
NEGRO –L1
DE TIERRA - G
SUMINISTRO DE
ENERGÍA DE 120
OLTIOS (PANEL
DISYUNTORES)

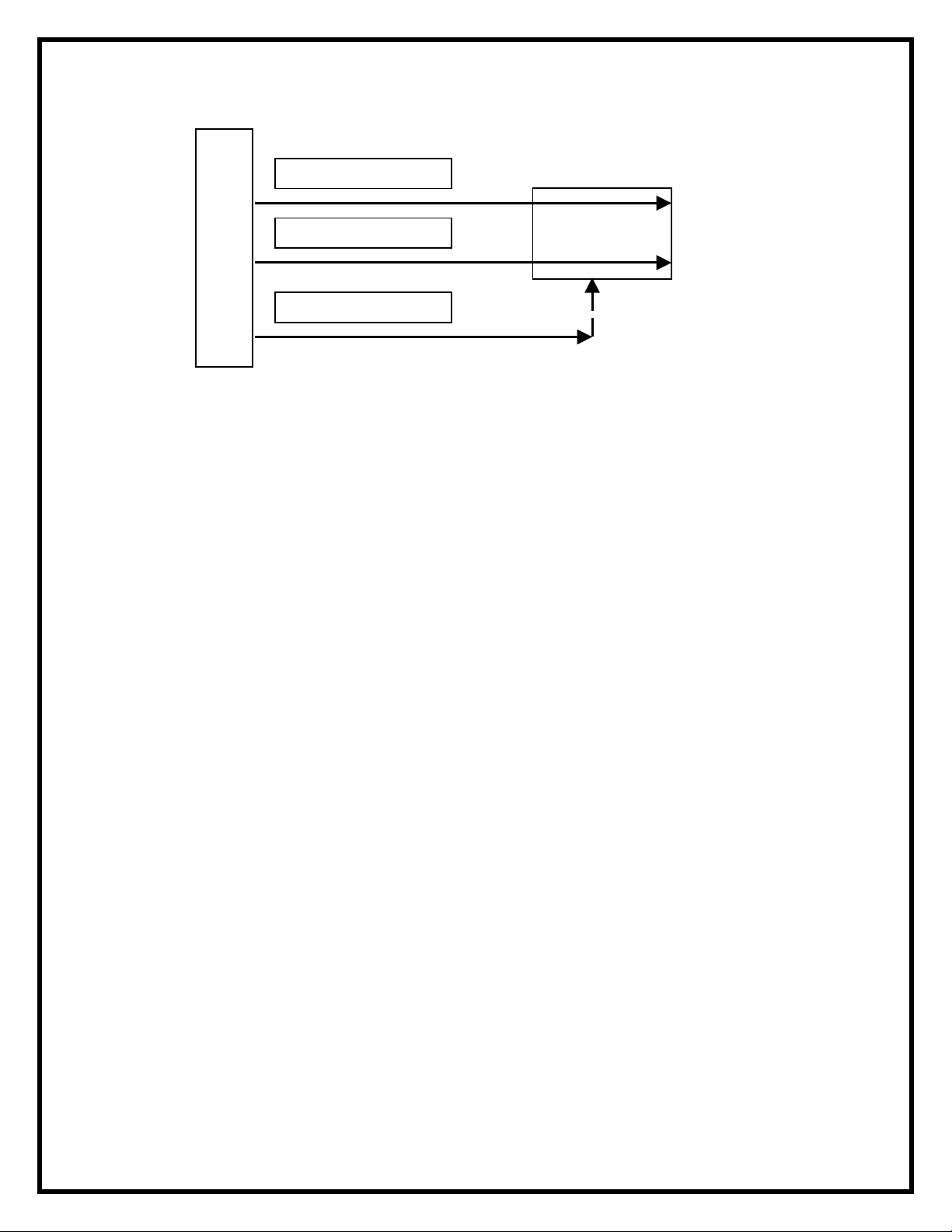

APARTADO E: INTERRUPTOR DE CALEFACTOR
Y TERMOSTATO DE PARED
CABLEADO DEL INTERRUPTOR DEL CALEFACTOR
PARA INSTALACIONES DE 120/240 VOLTIOS
NOTA:
Antes de instalar el aparato, realice lo siguiente:
1. Instale una brida de alimentación con la tensión apropiada según los apartados C
o D.
2. Instale un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir el
interruptor del calefactor con la caja de conexiones del aparato.
NOTA:
Utilice un interruptor de calefactor (apagado/encendido) que admita un mínimo de
15 amperios.
INSTALACIONES DE 120 / 240 VOLTIOS
1. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
2. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
3. Saque los tres cables marcados como 1, 2, y G (rojo, rojo y verde).
4. Retire el conector de cable y aparte los cables 1 y 2.
5. Conecte el cable 1 (rojo) del aparato al cable L1 (negro) del interruptor del calefactor
utilizando un conector de cable (no incluido).
6. Conecte el otro extremo del cable L1 (negro) del interruptor del calefactor a la terminal
L1 del interruptor del calefactor.
7. Conecte el cable 2 (rojo) del aparato al cable neutro (blanco) del interruptor del
calefactor utilizando un conector de cable (no incluido).
8. Conecte el otro extremo del cable neutro (blanco) del interruptor del calefactor a la
terminal L2 del interruptor del calefactor.
9. Conecte el cable de tierra (verde) del aparato al cable de tierra (verde) del interruptor
del calefactor utilizando un conector de cable (no incluido).
10. Asegure el cable (verde) de tierra restante con un tornillo en la caja del interruptor del
calefactor.
11. Asegúrese de que todas las conexiones estén bien ajustadas.
12. Introduzca todos los cables del interruptor del calefactor en la caja del interruptor.
DE
14
13. Vuelva a introducir todos los cables en la unidad y asegúrelos con el sujetacables.
CABLEADO DEL INTERRUPTOR DEL CALEFACTOR
DIAGRAMA PARA INSTALACIONES DE 120/240 VOLTIOS
(VÉANSE APARTADOS C O D
SOBRE LA CONEXIÓN PRINCIPAL DE CORRIENTE)
15
ROJO – 2
ROJO – 1
INTERRUPTOR
DE PARED
LA CHIMENEA
CAJA DE CONEXIONES DE
DE TIERRA - G
CABLEADO DEL TERMOSTATO DE PARED
PARA INSTALACIONES DE 120/240 VOLTIOS
NOTA:
Antes de instalar el aparato, realice lo siguiente:
1. Instale una brida de alimentación con la tensión apropiada según los apartados C
o D.
2. Instale un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir la caja
del termostato con la caja de conexiones del aparato.
NOTA:
El cableado del termostato debe realizarse antes de instalarse el aparato.
NOTA:
Las siguientes instrucciones son válidas para termostatos bipolares.
INSTALACIONES DE 120/ 240 VOLTIOS
1. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
2. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
3. Saque los tres cables marcados como 1, 2, y G (rojo, rojo y verde).
4. Retire el conector de cable y aparte los cables 1 y 2.
5. Conecte el cable 1 (rojo) del aparato al cable neutro (blanco) de la caja del termostato
utilizando un conector de cable (no incluido). (no se incluye con el producto)
6. Conecte el otro extremo del cable neutro (blanco) de la caja del termostato al cable rojo
del termostato de pared.
7. Conecte el cable 2 (rojo) del aparato al cable negro de la caja del termostato utilizando
un conector de cable (no se incluye con el producto)
8. Conecte el otro extremo del cable negro de la caja del termostato al cable negro del
termostato de pared.
9. Conecte el cable verde (de tierra) del aparato al cable verde (de tierra) de la caja del
termostato utilizando un conector de cable (no se incluye con el producto)
10. Conecte el otro extremo del alambre verde (de la tierra) con el tornillo de tierra de la
caja de la pared del termóstato.
11. Asegúrese de que todas las conexiones estén bien ajustadas.
12. Introduzca todos los cables del termostato en su caja de la pared.
13. Vuelva a introducir todos los cables en la unidad y asegúrelos con el sujetacables.
16
CABLEADO DEL TERMOSTATO DE PARED
DIAGRAMA PARA INSTALACIONES DE 120/240 VOLTIOS
(VÉANSE APARTADOS C O D
SOBRE LA CONEXIÓN PRINCIPAL DE CORRIENTE)
CONECTE LA
TIERRA CON
LA CAJA DE
LA PARED
17
LA CHIMENEA
NOTA:
Puede instalarse un interruptor para el calefactor de la chimenea independiente del antillamas.
NOTA:
Antes de instalar el aparato, realice lo siguiente:
NOTA:
Utilice un interruptor (apagado/encendido) que admita un mínimo de 15 amperios.
INSTALACIONES DE 120 / 240 VOLTIOS
CAJA DE CONEXIONES DE
ROJO –2
ROJO –1
TIERRA - G
TERMOSTATO DE
PARED
CABLEADO DEL INTERRUPTOR ANTILLAMAS
PARA INSTALACIONES DE 120/240 VOLTIOS
NO DISPONIBLE PARA INSTALACIONES SIN CALEFACCIÓN
1. Instale una brida de alimentación con la tensión apropiada según los apartados C
o D.
2. Instale un cable de 2 conductores y toma de tierra (en total, 3 cables) para unir la caja
del interruptor antillamas con la caja de conexiones del aparato.
1. Afloje el tornillo que fija la tapa de la caja de conexiones y retírela.
2. Si es necesario, retire los orificios de salida o utilice el sujetacables que le
proporcionamos.
3. Saque los tres cables marcados como 3, 4, y G (azul, azul y verde).
4. Retire el conector de cable y aparte los cables 3 y 4.
5. Conecte el cable 3 (azul) del aparato al cable L1 (negro) del interruptor antillamas
utilizando un conector de cable (no incluido).
6. Conecte el otro extremo del cable L1 (negro) del interruptor antillamas a su terminal
L1.
7. Conecte el cable 4 (azul) del aparato al cable neutro (blanco) del interruptor
antillamas utilizando un conector de cable (no incluido).
8. Conecte el otro extremo del cable neutro (blanco) del interruptor antillamas a su
terminal L2.
9. Conecte el cable de tierra (verde) del aparato al cable de tierra (verde) del
interruptor antillamas utilizando un conector de cable (no incluido).
10. Asegure el cable (verde) de tierra restante con un tornillo en la caja del interruptor
antillamas.
11. Asegúrese de que todas las conexiones estén bien ajustadas.
12. Introduzca todos los cables del interruptor del calefactor en la caja del interruptor.
18
13. Vuelva a introducir todos los cables en la unidad y asegúrelos con el sujetacables.
CABLEADO DEL INTERRUPTOR ANTILLAMAS
DIAGRAMA PARA INSTALACIONES DE 120/240 VOLTIOS
(VÉANSE APARTADOS C O D
SOBRE LA CONEXIÓN PRINCIPAL DE CORRIENTE)
NO DISPONIBLE PARA INSTALACIONES SIN CALEFACCIÓN
19
LA CHIMENEA
A
A
CAJA DE CONEXIONES DE
ZUL –4
ZUL –3
DE TIERRA - G
INTERRUPTOR
DE PARED
DIAGRAMA DEL CABLEADO
SECCIÓN INFERIOR
NSADOR
CONDE-
MOTOR DE
FUEGO
MARRON
BLANCO
NEGRO
BLANCO
BLANCO
AZUL
BLANCO
ARNES INFERIOR
AZUL(3)
NEGRO
NARANJA DESDE ARRIBA
MARRON DESDE ARRIBA
ROJO(1)
ROJO DESDE ARRIBA
ARNES DE DESVIO
MARR
MARR
BLANCO(N)
AZUL(4)
NEGRO
ROJO
ROJO
ROJO(2)
NEGRO (L1)
PRINCIPAL
INTERRUPTOR
4B5B1A
1
2
2A
ROJO (L2)
ATADOR
INTERRUPTOR DEL CALEFACTOR
G
BLANCO (N)
ROJO (L2)
NEGRO (L1)
VERDE
20
DIAGRAMA DEL CABLEADO
SECCIÓN SUPERIOR
ROJO (CABLE LARGO RECORTADO)
NARANJA
5
6
MARRON
3
4
NEGRO
1
2
YELLOW
YELLOW
NEGRO
NEGRO
NEGRO
NEGRO
VENTILADOR
MOTOR
DEL
ROJO (CABLE LARGO RECORTADO)
RECORTADO
M
ELEMENTO NO 2
YELLOW
ELEMENTO NO 1
NEGRO
VENTILADOR
21
ESQUEMA DEL CABLEADO
22
Homologado para su uso en EE.UU. y Canadá
1-888-DIMPLEX
+1-888-346-7539
1367 Industrial Road
Cambridge, Ontario
Canada N1R 7G8
Loading...
