Konformitätserklärung
Name des Herstellers: DigiTech®
Adresse des Herstellers: 8760 S. Sandy Parkway
Sandy, Utah 84070, USA
Der Hersteller erklärt dass das vorliegende Produkt:
Produkt Name: CF-7™
Produkt Option: (erfordert einen Class II Netzadapter der den Anforderungen von
EN60065, EN60742 oder gleichwertig entspricht)
sich nach folgenden Product Spezifikationen richtet:
Sicherheit: IEC 60065 (1998)
EMC: EN 55013 (1990)
EN 55020 (1991)
Ergänzende Informationen:
Das vorliegende Produkt erfüllt die Richtlinien der “Low Voltage Directive” 73/23/EEC und der EMC Directive
89/336/EEC wie in der Directive 93/68/EEC berichtigt wurde.
Vice-President of Engineering - MI
8760 S. Sandy Parkway
Sandy, Utah 84070, USA
Datum: September 11, 2006
European Kontakt: Ihr nationaler DigiTech Verkaufs und Service Büro (Vertrieb)
Oder auch
Harman Music Group
8760 South Sandy Parkway
Sandy, Utah, 84070 USA
Tel: (801) 566-8800
Fax: (801) 568-7583
Warnung
Lesen Sie zu Ihrem eigenen Schutz den folgenden Abschnitt genau durch:
1. Lesen sie diese Instruktionen
2. Heben sie sich diese Informationen gut auf
3. Beachten sie alle Warnungen.
4. Verwenden sie dieses Produkt nicht in der Nähe von Wasser.
5. Reinigen sie das Produkt nur mit einem trockenen Stofftuch.
6. Blockieren sie keine Lüftungsöffnungen. Installieren sie diese nur in Abstimmung mit den
Anleitungen des Herstellers.
7. Schliessen sie dieses Produkt nicht in der Nähe von Hitze produzierenden Apparaten wie
Heizungen, Öfen Herde, Verstärker oder anderen Apparaten an.
8. Schützen sie das Netzkabel vor Schäden die durch drauftreten oder einstechen oder
beschädigen an der Steckern, Steckdosen und am Punkt an dem sie das Produkt verlassen.
9. Ziehen sie bei Gewitter den Stecker aus der Steckdose oder auch wenn sie das Produkt
für längere Zeit nicht benutzen.
10. Es gibt keine Bauteile die sich im Gerät befinden die der Enduser zu pflegen oder
einzustellen hätte. Bitte wenden sie sich an Fachleute um eventuelle Reperaturen
durchzuführen. Reperaturen sind nur nötig wenn das Stromkabel beschädigt oder
herausgerissen wurde, wenn Flüssigkeit oder Teile in das Gerät gelangt sind, das Gerät
Regen oder Feuchtigkeit ausgesetzt war, es nicht normal funktioniert oder es fallen gelassen
wurde.
11.WARNUNG:Um das Risiko eines elektischen Schocks zu minimieren sollten sie dieses
Gerät nicht Regen oder sonstiger Feuchtigkeit aussetzen.
12. Bitte lesen sie sich die Aufkleber auf dem Gerät durch. Insbesondere die am Boden
befindlichen aber auch andere Hinweise und Informationen.
Herzlichen Glückwunsch! Sie sind stolzer Besitzer einer Chorus Factoty von DigiTech.
Die CF-7 bietet die üppigen Sounds der beliebtesten Chorus Pedale die je in einem Pedal zu
finden waren.
Vielleicht wollen sie nur ein Modell mit einer Einstellung benutzen; oder sie verwenden alle
sieben klassischen Modelle im vollen Umfang, dazu schliessen sie beide Ausgänge der CF-7 an
zwei Verstärker, um die volle Stereo Kapazität zu erfahren. Egal welche Anwendung eher auf
sie zutrifft, sie haben zu jeder Zeit vollen Zugriff auf ein Arsenal satter Chorus Sounds.
Sie werden definitiv die üppigen Soundmöglichkeiten eines jeden Modells, dank unseres
neuen Audio DNA2 DSP Chips begrüssen. Die Modelle der CF-7 wurden penibel genau
designed, um jede Nuance die die Originale zu bieten haben, einzufangen. Und so wie alle XSeries Pedale, bieten wir auch im CF-7 unsere Flexible Output Betriebsart, die mit unserem
hoch angesehen CIT Lautsprechersimulationen ausgestattet ist. Somit haben sie jederzeit die
Möglichkeit die CF-7 direkt in ein Mischpult oder in einen Rekorder zu speisen, ohne auf die
typische Wiedergabe eines Lautsprechers zu verzichten.
Schliessen sie jetzt ihr CF-7 an und machen sie sich bereit abzuheben! Sie haben eine ganze
Welt von Chorussen und Modulationseffekten zu entdecken.
*DigiTech, X-Series,,CIT, Flexible Output Mode, Multi Chorus, Chorus Factory und AudioDNA2 sind
geschützte Markenartikel (Trademarks) und Namen von Harman International Industries, Incorporated. Andere
Produktnamen die in diesem Dokument verwendet werden sind Markenartikel (Trademarks) der genannten
Hersteller und stehen nicht in Verbindung mit DigiTech. Das sind Markennamen (Trademarks) von anderen
Herstellern die lediglich dazu benutzt werden um die Produkte zu spezifizieren und zu identifizieren deren
Sounds zu Erstellung dieses Produktes herangezogen wurden.
1
Gegenstandsliste
Das DigiTech Chorus Factory Pedal hat folgenden Lieferumfang:
- DigiTech Chorus Factory Pedal
- Diese Bedienungsanleitung
- Die DigiTech Garantiekarte
- Eine DigiTech Brochüre
Bitte versichern sie sich, dass alle Gegenstände vorhanden sind bevor sie anfangen.
2
Batteriewechsel
1. Benutzen sie den Stecker eines einfachen Instrumentelkabels und drücken sie einen der
seitlich angebrachten Stifte vorsichtig nach innen. Jetzt können sie den Gehäusedeckel
abheben und ggf. die Batterie wechseln.
2. Ziehen sie die Batterie vom Batteriekabel ab.
3. Stecken sie einen neue Batterie auf diesen Batterieanschluss und legen sie die Batterie
zurück in das dafür vorgesehene Fach. Stellen sie dabei sicher, dass das Batteriekabel sich
nirgendwo verklemmt und das Pedal einwandfrei funktionieren kann.
4. Plazieren sie einen der Stifte über ein Loch des Deckels.
5. Drücken sie nun mit Hilfe eines Fingernagels oder des Instrumentenkabels den anderen
Stift ins Gerät und plazieren sie den Deckel auf seine ursprüngliche Position. Der Stift sollte
nun in das vorgesehen Loch rutschen.
Fertig!
3
1. LEVEL (Innenring)
Regelt die Ausgangslautstärke des Effektes oder das Mischverhältnis des angewählten
Modells
2. CNTRL 1 (Aussenring)
Modell abhängiger Regler. Bitte lesen sie in der Chorus Modell Regler Liste nach, die sie
auf Seite 14 finden.
3. SPEED (Innenring)
Stellt die Modulationsgeschwindigkeit (respektive die Modulationsrate) eines angewählten
Modells ein.
4. CNTRL 2 (Aussenring)
Modell abhängiger Regler. Bitte lesen sie in der Chorus Modell Regler Liste nach, die sie
auf Seite 14 finden.
5. Stromversorgungsbuchse
Schliessen sie hier eine DigiTech PS200R Stromversorgung an (9V DC).
6. CNTRL 3 (Aussenring)
Modell abhängiger Regler. Bitte lesen sie in der Chorus Modell Regler Liste nach, die sie
auf Seite 14 finden.
4
7. DEPTH (Innenring)
Regelt die Effekttiefe eines angewählten Modells.
8. CHORUS MODEL
Wählt eines der aufgelisteten Chorus Modelle an:
MODEL 1: DigiTech Multi Chorus
MODEL 2: Basierend auf einem Voodoo Lab Analog Chorus
MODEL 3: Basierend auf einem TC Electronic Stereo Chorus/Flanger
MODEL 4: Basierend auf einem Fulltone Choralflange
MODEL 5: Basierend auf einem Boss CH-1 Super Chorus
MODEL 6: Basierend auf einem Electro Harmonix Small Clone
MODEL 7: Basierend auf einem Boss CE-5 Chorus Ensemble
Bitte lesen sie in den jeweiligen Modell Beschreibungen auf den nun folgenden
Seiten nach um mehr Information über die Funktionsweise der einzelnen Modelle zu
erhalten.
9. INPUT (Eingang)
Schliessen sie hier ihr Instrument an. Sobald ein Gitarrenkabel in dieser Buchse steckt
wird die Batterie belastet, auch wenn die LED nicht leuchtet. Um die Lebensdauer der
Batterie zu verlängern, ziehen sie bei Nichtgebrauch des Pedals alle Kabel aus dem Gerät.
10. Pedal Release Pins
Diese Stifte sind mit Federn versehen die das Pedal an seiner Stelle halten. Sobald sie die
Stifte nach innen drücken können sie die Geräteabdeckung lösen und so an das Batteriefach
gelangen. (Sehen sie hierzu die Sektion Battery Replacement Diagram auf Seite 3.)
5
11. Pedal
Drücken sie dieses Pedal um den Effekt an- oder auszuschalten

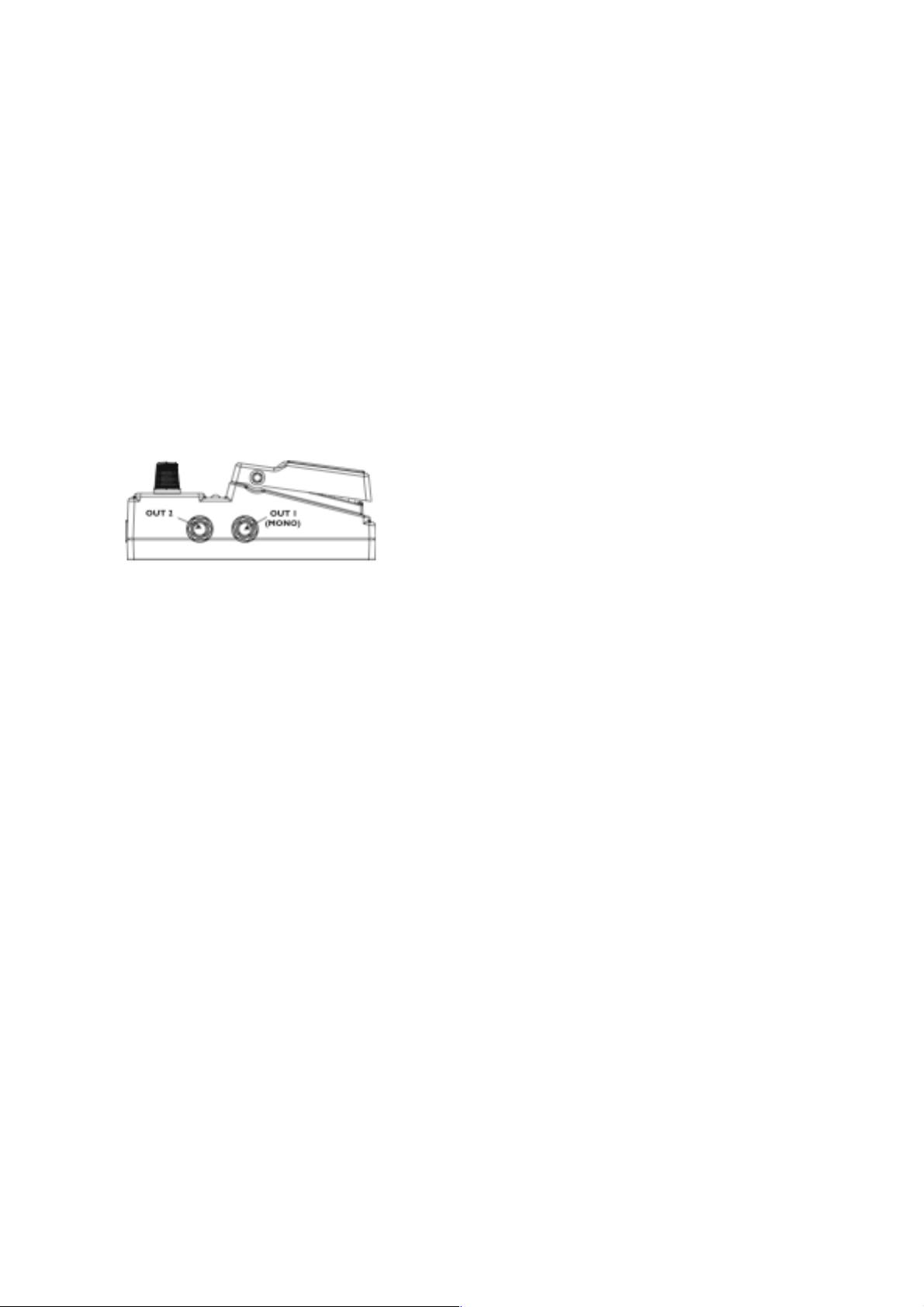

12. OUT 1 (MONO)
An diese Buchse wird der Gitarrenverstärker angeschlossen, sofern sie beabsichtigen nur
einen einzelnen Verstärker zu benutzen. Benutzen sie ausserdem ein nicht symmetriertes _“
Instrumenten Kabel
.
13. Indicator LED
Diese LED zeigt ihnen an ob der Effekt angeschaltet ist.
Sobald diese LED nur noch schwach leuchtet (mit eingesteckten Kabeln) ist das ein
Anzeichen dafür dass die Batterie gewechselt werden muss.
14. OUT 2
Schliessen sie diesen Ausgang an einen zweiten Verstärker an, um einen echten
Stereochorus Effekt zu erhalten. Eine Stereo Anwendung ist der beste Weg um den
grösstmöglichen Effekt des Chorus Pedals zu erhalten. Benutzen sie ein nicht symmetriertes
_“ Instrumentenkabel für diesen Anschluss.
6
Modell Beschreibungen
Modell 1. DigiTech Multi Chorus
Bei dieser Einstellung erhalten sie ein DigiTech Multi Chorus Pedal. Das ertse mehrstimmige
(16 Stimmen) Chorus Pedal das je gebaut wurde!
LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen sie im Uhrzeigersinn
um mehr Effekt zu erhalten, drehen sie gegen den Uhrzeigersinn um weniger Effekt zu
erhalten.
CNTRL 1 (EQ) – Stellt den Ton ihres Effektes ein. Im Uhrzeigersinn gedreht erhalten sie
einen helleren Ton, gegen den Uhrzeigersinn gedreht wird er wärmer.
SPEED – Regelt die Geschwindigkeit mit der ihr Chorus moduliert. Drehen sie im
Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert sich die
Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH – Stellt die Tiefe des Choruseffektes ein. Drehen sie diesen Regler im
Uhrzeigersinn, erhöht sich die Breite, Tiefe des Effektes, gegen den Uhrzeigersinn verringert
sie sich, sie erhalten einen hohl klingenden, leichteren Choruseffekt.
CNTRL 3 (Voice) – Stellt die Anzahl der Chorusstimmen ein die benutzt werden. In der
Linksstellung (minimale Regler Stellung) dieses Reglers wird nur eine Stimme angewendet, in
der Rechtsstellung (maximale Reglerstellung) haben sie 16 Stimmen zur Verfügung (bei einer
Stereo Anwendung).
7
Modell 2. Vodoo Lab Analog Chorus
Der Voodoo Lab Analog Chorus hat einen speziellen, sehr natürlichen Ton, der glaubhaft
das 1976er Boss CE-1 Pedal klont.
LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen sie im Uhrzeigersinn
um mehr Effekt zu erhalten, drehen sie gegen den Uhrzeigersinn um weniger Effekt zu
erhalten.
CNTRL 1 (EQ) – Stellt den Ton ihres Effektes ein. Im Uhrzeigersinn gedreht erhalten sie
einen helleren Ton, gegen den Uhrzeigersinn gedreht wird er wärmer.
SPEED – Regelt die Geschwindigkeit mit der ihr Chorus moduliert. Drehen sie im
Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert sich die
Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH (Intensität) – Stellt die Intensität des Choruseffektes ein. Drehen sie diesen
Regler gegen den Uhrzeigersinn, erhalten sie einen subtileren Choruseffekt, im
Uhrzeigersinn gedreht, erhalten sie einen stärkeren, dichteren mehr effektierten Klang.
CNTRL 3 (Stereo Breite) – Regelt die von ihnen empfundene Breite des Stereo
Effektes. Im Uhrzeigersinn gedreht erhalten sie einen breiteren Klang, gegen den
Uhrzeigersinn gedreht wird der Klang enger, kleiner. Dieser Parameter findet nur
Anwendung, sofern sie das Pedal in Stereo verwenden.
8
Modell 3. TC Electronics Stereo Chorus Flanger
Der klassische TC Electronics Stereo Flanger ist die erste Wahl vieler Berufsmusiker und
stellt so etwas wie eine Referenz in Sachen Choruseffekt dar, der eine unglaubliche
Bandbreite im Dynamikbereich bietet.
LEVEL (Intensität) – Regelt die Ausgangslautstärke des Choruseffektes. Drehen sie im
Uhrzeigersinn um mehr Effekt zu erhalten, drehen sie gegen den Uhrzeigersinn um weniger
Effekt zu erhalten.
CNTRL 1 (EQ) – Stellt den Ton ihres Effektes ein. Im Uhrzeigersinn gedreht erhalten sie
einen helleren Ton, gegen den Uhrzeigersinn gedreht wird er weicher, diffuser.
SPEED – Regelt die Geschwindigkeit mit der ihr Chorus moduliert. Drehen sie im
Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert sich die
Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH (Breite) – Stellt die Intensität des Choruseffektes ein. Drehen sie diesen Regler
gegen den Uhrzeigersinn, erhalten sie einen subtileren Effekt, im Uhrzeigersinn gedreht
erhalten sie einen dichteren, tieferen, effektierteren Klang.
CNTRL 3 (PM/CH/FL) – Wählt die Art der Modulation aus. In der minmalen Stellung
des Reglers erhalten sie eine Pitch Modulation (ein Chorus Effekt basierend auf einer
Verstimmung eines Pitch Shifters), in der 12 Uhr Position erhalten sie ein Chorus, und in der
maximalen Stellung des Reglers erhalten sie einen Flanger.
9
Modell 4. Fulltone Choralflange
Diese Einstellung bringt ihnen das Fulltone Choralflange Pedal, das bekannt wurde als das
ultimative analoge Modulations Pedal. Transparent, flexibel und vielseitig einsetzbar.
LEVEL (Mix) – Regelt das Mischverhältnis zwischen dem trockenen und dem effektierten
Signal. Im Uhrzeigersinn gedreht erhalten sie mehr vom effektierten Signal, gegen den
Uhrzeigersinn gedreht erhalten sie mehr vom trockenen Signal.
CNTRL 1 (Chorus/Flange) – Dieser Regler wählt zischen einen Chorus und einem
Flangereffekt. In der Linksstellung des Reglers erhalten sie den Chorus, in der Rechtsstellung
des Reglers den Flanger.
SPEED (Geschwindigkeit) – Regelt die Geschwindigkeit mit der ihr Chorus moduliert.
Drehen sie im Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert
sich die Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH – Stellt die Intensität des Choruseffektes ein. Drehen sie diesen Regler gegen den
Uhrzeigersinn, erhalten sie einen subtileren Effekt, im Uhrzeigersinn gedreht erhalten sie
einen dichteren, tieferen, effektierteren Klang.
CNTRL 3 (Eng/Breit) – Lässt sie zwischen den Einstellungen „Narrow“ – Eng und
„Wide“ - Breit wählen. In der „Narrow“ Einstellung wird der Effekt nur bei einer Oktave des
Frequenzganges angewendet, bei „Wide“ wird der Effekt über zwei Oktaven angewendet. In
der Linksstellung erhalten sie „Narrow“ in der Rechtsstellung des Reglers „Wide“.
10
Modell 5. Boss CH-1 Super Chorus
Das Boss CH-1 Super Chorus Pedal ist beliebt für seine Frenquenz Bandbreite und für
seinen vielseitig einsetzbaren tonalen Regelmöglichkeiten.
LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen sie im Uhrzeigersinn
um mehr Effekt zu erhalten, drehen sie gegen den Uhrzeigersinn um weniger Effekt zu
erhalten.
CNTRL 1 (Hochfrequenter EQ) – Stellt den hochfrequenten Anteil im Klang des
Effektes ein. Im Uhrzeigersinn gedreht erhalten sie einen Höhenreicheren Klang, gegen den
Uhrzeigersinn verringern sie die Höhen..
SPEED – Regelt die Geschwindigkeit mit der ihr Chorus moduliert. Drehen sie im
Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert sich die
Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH (Intensität) – Stellt die Intensität des Choruseffektes ein. Drehen sie diesen
Regler gegen den Uhrzeigersinn, erhalten sie einen subtileren Choruseffekt, im
Uhrzeigersinn gedreht, erhalten sie einen stärkeren, dichteren mehr effektierten Klang.
CNTRL 3 (Tieffrequenter EQ) – Stellt den tieffrequenten Anteil im Klang des Effektes
ein. Im Uhrzeigersinn gedreht erhalten sie einen basslastigen Klang, gegen den Uhrzeigersinn
verringern sie die Bässe.
12
Modell 6. Electro Harmonix Small Clone
Diese Einstellung bringt ihnen den Klang des Electro Harmonix Small Clone Effekt Pedals.
Der satte „grungige“ Ton macht es bei vielen Berufsmusikern zum Klassiker aufgrund seiner
mehrdimensionalen (Klang)Eigenschaft.
LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen sie im Uhrzeigersinn
um mehr Effekt zu erhalten, drehen sie gegen den Uhrzeigersinn um weniger Effekt zu
erhalten.
CNTRL 1 (EQ) – Stellt den Ton ihres Effektes ein. Im Uhrzeigersinn gedreht erhalten sie
einen helleren Ton, gegen den Uhrzeigersinn gedreht wird er weicher, diffuser.
SPEED – Regelt die Geschwindigkeit mit der ihr Chorus moduliert. Drehen sie im
Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert sich die
Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH (Intensität) – Stellt die Intensität des Choruseffektes ein. Drehen sie diesen
Regler gegen den Uhrzeigersinn, erhalten sie einen subtileren Choruseffekt, im
Uhrzeigersinn gedreht, erhalten sie einen stärkeren, dichteren mehr effektierten Klang.
CNTRL 3 (Stereo Breite) – Regelt die von ihnen empfundene Breite des Stereo
Effektes. Im Uhrzeigersinn gedreht erhalten sie einen breiteren Klang, gegen den
Uhrzeigersinn gedreht wird der Klang enger, kleiner. Dieser Parameter findet nur
Anwendung, sofern sie das Pedal in Stereo verwenden.
12
Modell 7. Boss CE-5 Chorus Ensemble
Die CF-7 rekreiert den Boss CE-5 Chorus Ensemble mit seinen vielseitig einsetzbaren
Kontrollen der Frequenzbandreite und der Hoch/Tiefpass Filter.
LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen sie im Uhrzeigersinn
um mehr Effekt zu erhalten, drehen sie gegen den Uhrzeigersinn um weniger Effekt zu
erhalten.
CNTRL 1 (Hochpass Filter) – Stellt den hochfrequenten Anteil im Klang des Effektes
ein. Im Uhrzeigersinn gedreht erhalten sie einen höhenreicheren Klang, gegen den
Uhrzeigersinn verringern sie die Höhen..
SPEED (Geschwindigkeit) – Regelt die Geschwindigkeit mit der ihr Chorus moduliert.
Drehen sie im Uhrzeigersinn erhöht sich diese, gegen den Uhrzeigersinn gedreht verringert
sich die Geschwindigkeit.
CNTRL 2 (Pre Delay) – Stellt die Anteile der Aufsplittung der zwei Signale ein, die den
Choruseffekt ausmachen. Drehen sie im Uhrzeigersinn, um einen leichteren Choruseffekt zu
erhalten, drehen sie gegen den Uhrzeigersinn um einen dichteren Flanger-artigen
Choruseffekt zu erhalten.
DEPTH (Intensität) – Stellt die Intensität des Choruseffektes ein. Drehen sie diesen
Regler gegen den Uhrzeigersinn, erhalten sie einen subtileren Choruseffekt, im
Uhrzeigersinn gedreht, erhalten sie einen stärkeren, dichteren mehr effektierten Klang.
CNTRL 3 (Tieffpass Filter) – Stellt den tieffrequenten Anteil im Klang des Effektes ein.
Im Uhrzeigersinn gedreht erhalten sie einen basslastigen Klang, gegen den Uhrzeigersinn
verringern sie die Bässe.
13
Chorus Modell Regler Übersicht
• Die mit Stern versehenen Regler sind bei den Original Pedalen nicht vorhanden.
Diese Regler sind exklusiv bei der DigiTech CF-7 Chorus Factory zu finden.
14
15
Flexible Output Mode
Die CF-7 bietet ihnen zwei sogenannte Flexible Output Betriebsarten:
Mono/Stereo Verstärker – Ein Mono Signal (OUT1 - Ausgang 1) wird an einen
einzelnen Gitarrenverstärker geschickt, oder zwei Signale werden in Stereo an zwei
Gitarrenverstärker (OUT1/OUT2 Ausgang 1 und 2) geschickt.
Mono/Stereo Mixer - Ein Mono Signal (OUT1 - Ausgang 1) wird an einen einzelnen
Kanal in ihrem Mischpult geschickt, oder zwei Signale werden in Stereo an zwei Kanäle ihres
Mischers (OUT1/OUT2 Ausgang 1 und 2) geschickt.
Als werksseitige Einstellung haben wir uns für die Mono/Stereo Amp Betriebsart
entschieden.
16
Die Lautsprecher Simulatiuon (CIT)
Die CF-7 bietet ihnen eine eingebaute Gitarrenlautsprechersimulatiuon, die eingeschaltet
werden kann. Das ist eine nützliche Funktion sollten sie beabsichtigen die CF-7 direkt mit
einem Mischpult oder einer Aufnahmeeinheit zu verbinden. Die CIT rekreiert das Verhalten
eines Gitarrenlautsprechers, ohne dass sie einen Gitarrenverstärker benutzen müssen.
Lautsprechersimulation (CIT) zu aktivieren:
Drücken sie das Pedal und halten sie es gedrückt, während sie die Stromversorgung
aktivieren. Das kann entweder durch ein Instrumentenkabel in den Eingang der CF-7
gesteckt passieren, oder durch den Anschluss der DigiTech PS200R Stromversorgung.
Lautsprechersimulatiion (CIT) deaktivieren:
Deaktivieren sie die Stromversorgung. Das kann zum einen durch das ziehen aller
Verbindungskabel passieren, oder zum anderen durch die Trennung der DigiTech PS200R
Stromversorgung.
Bitte beachten sie dass die CIT Lautsprechersimulation jedes Mal deaktiviert wird, sobald sie
die CF-7 ausschalten, von der Stromversorgung trennen. Wollen sie die CIT
Lautsprechersimulation anwenden, müssen sie sie erst einschalten bevor sie sie nutzen
können.
17
Garantie:
Die Firma DigiTech ist sehr stolz auf ihre Produkte und sichert jedes einzelne durch folgende
Garantie ab:
1. Die Garantie-Registrierkarte muss innerhalb von zehn Tagen nach Kaufdatum abgeschickt
werden, um dieser Garantie Gültigkeit zu verleihen.
2. Digitech garantiert, dass dieses Produkt - sofern es ausschließlich in den USA verwendet
wird - bei normalem Einsatz und normaler Wartung frei von Verarbeitungs- und
Materialfehlern ist.
3. Digitechs durch diese Garantie eingegangene Verpflichtung beschränkt sich auf das
Reparieren oder Ersetzen defekter Materialien, die Anzeichen eines Fehlers erkennen lassen,
vorausgesetzt dass das Produkt MIT einer sog. RETURN AUTHORIZATION (RücksendeErlaubnis) an DigiTech zurückgeschickt wird, wobei alle Kosten für Bauteile und Arbeiten bis
zu einem Jahr nach Kaufdatum abgedeckt sind. Eine Return Authorization-Nummer können
Sie telefonisch bei DigiTech erhalten. Die Firma kann nicht für Folgeschäden verantwortlich
gemacht werden, die auf den Einsatz des Produkts in einer Schaltung oder Anlage
zurückzuführen sind.
4. Der Kunde muss den Kaufnachweis erbringen.
5. Digitech behält sich das Recht vor, Konstruktionsänderungen oder Ergänzungen oder
Verbesserungen an diesem Produkt vorzunehmen, ohne sich dadurch zu verpflichten, diese
auch an zuvor hergestellten Produkten vorzunehmen.
6. Der Kunde verliert die Vorteile seines Garantieanspruchs, wenn das Hauptgehäuse des
Produkts von jemand anderem als einem zertifizierten DigiTech Techniker geöffnet und
daran hantiert wird, oder wenn das Produkt mit Wechselspannungen benutzt wird, die
außerhalb des vom Hersteller empfohlenen Bereichs liegen.
7. Der obige Text ersetzt alle anderen ausgedrückten oder implizierten Garantien, und
DigiTech übernimmt weder selbst eine Verpflichtung oder Haftbarkeit in Verbindung mit
dem Verkauf dieses Produkts, noch autorisiert sie andere Personen, dies zu tun. In keinem
Fall soll DigiTech oder ihre Händler haftbar sein für besondere oder Folgeschäden oder für
eine Verzögerung in der Ausführung dieser Garantie, sofern dies auf Ursachen außerhalb
ihres Einflussbereiches zurückzuführen ist.
ANMERKUNG: Die in diesem Handbuch enthaltenen Informationen können jederzeit
ohne Vorankündigung geändert werden. Manche in diesem Handbuch enthaltenen
Informationen können aufgrund von Änderungen am Produkt oderBetriebssystem, die nach
Fertigstellung dieser Handbuchversion vorgenommen wurden und daher undokumentiert
sind, ungenau sein. Die in dieser Handbuchversion enthaltenen Informationen treten an die
Stelle aller Informationen, die in vorherigen Versionen enthalten sind.
18
Spezifikationen:
• Kontrollen – LEVEL/CNTRL 1, SPEED/CNTRL 2, DEPTH/CNTRL 3, CHORUS MODEL,
An/Aus Pedal
• Buchsen - INPUT, OUT 1 (MONO), OUT 2
• Eingangs Impedance - 1 MOhms
• Ausgangs Impedance - 100 Ohms
• Stromversorgung - (Optional) DigiTech PS200R oder 9V Alkaline Dry Batteie
• Stromaufnahme - 4.8 Watts (mit optionalem PS200R power supply)
• Batterielebensdauer - Ungefähr 4 Stunden (bei Dauerbetrieb)
• Ausmasse - 4 15/16"(L) x 3 1/8"(W) x 2 1/8"(H)
• Gewicht - 2 lbs.
• (Optionale) Stromversorgung
PS200R - 100 (100V ~ 50/60Hz)
PS200R - 120 (120V ~ 60Hz)
PS200R - 230 (230V ~ 50Hz)
PS200R - 240 (240V ~ 60Hz)
19
DigiTech
8760 South Sandy Parkway
Sandy, Utah 84070
PH (801) 566-8800
FAX (801) 566-7005
www.digitech.com
Hergestellt in den Vereinigten Staaten von America
Gedruckt 9/2006
Chorus Factory Bedienungsanleitung 18-0509-A
Copyright liegt bei Harman International Indutries, Incorparated, alle Rechte vorbehalten.
*DigiTech, X-Series,,CIT, Flexible Output Mode, Multi Chorus, Chorus Factory und AudioDNA2 sind
geschützte Markenartikel (Trademarks) und Namen von Harman International Industries, Incorporated. Andere
Produktnamen die in diesem Dokument verwendet werden sind Markenartikel (Trademarks) der genannten
Hersteller und stehen nicht in Verbindung mit DigiTech. Das sind Markennamen (Trademarks) von anderen
Herstellern die lediglich dazu benutzt werden um die Produkte zu spezifizieren und zu identifizieren deren
Sounds zu Erstellung dieses Produktes herangezogen wurden.
Loading...
