GPS-навигатор DEXP Auriga DS431
Уважаемый покупатель!
Благодарим Вас за выбор продукции, выпускаемой под торговой маркой «DEXP». Мы
рады предложить Вам изделия, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функциональности и дизайну. Перед началом эксплуатации прибора внимательно прочитайте данное руководство, в котором содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним. Позаботьтесь о сохранности
настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании прибора.

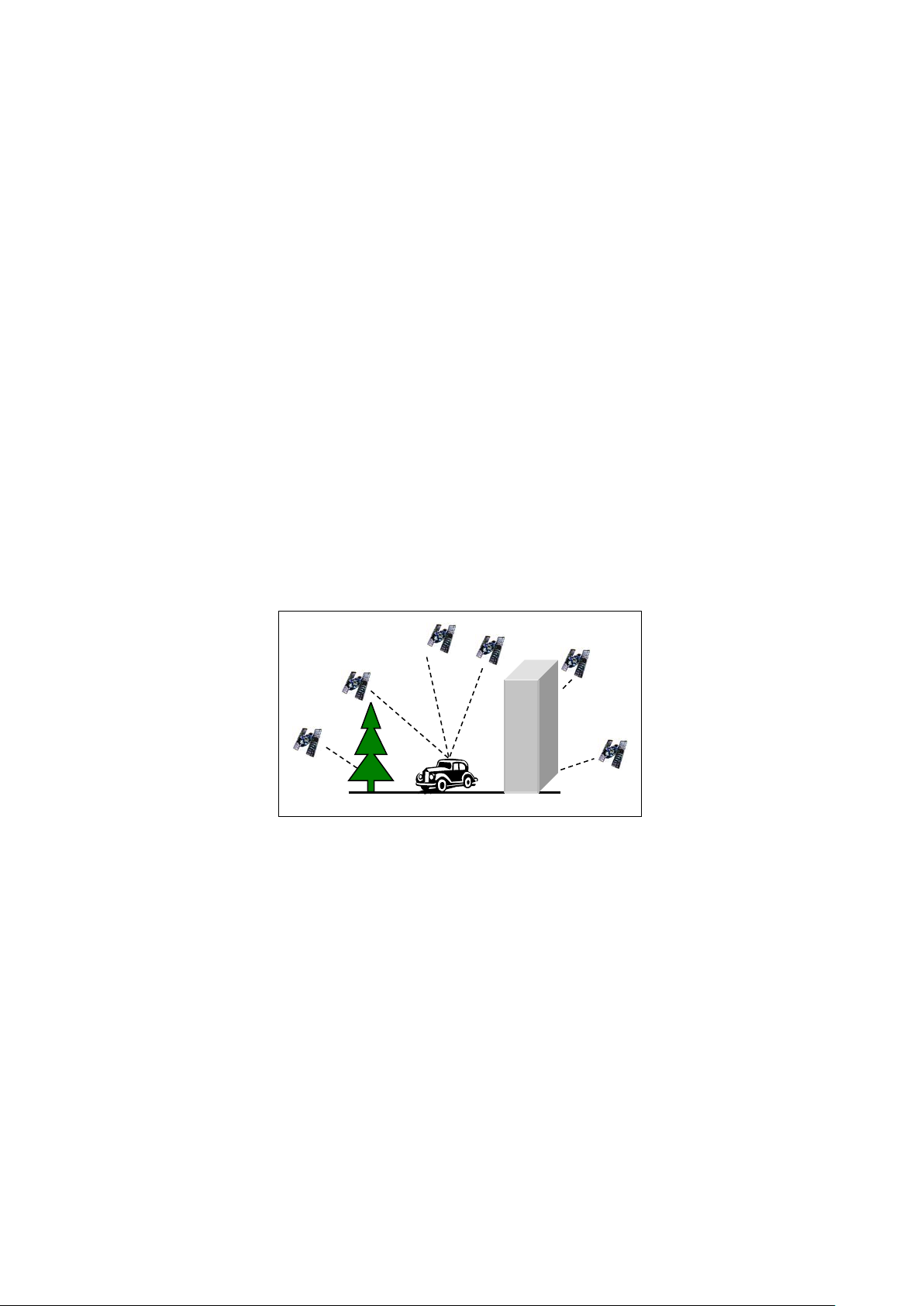

Данное устройство предназначено для получения сигнала глобальной системы позиционирования (GPS) с целью определения текущего местоположения, а также следования по маршруту. Глобальная система позиционирования (GPS) была разработана
и внедрена в США, и посылаемые сигналы от спутников данной системы помогают
навигатору определять текущее местоположение, а также находить требуемое место
назначения. Кроме того, навигационная система устройства отображает путь на карте
и может сопровождать его голосовыми подсказками. При нахождении на перекрёстках
или возле поворотов, устройство укажет дальнейшие действия.
1
Содержание
Рекомендации по работе с батареей ............................................................................................... 3
Правила и условия монтажа, хранения, перевозки (транспортировки), реализации
и утилизации ..................................................................................................................................... 4
Глава 1. Краткая информация о GPS-навигаторе ......................................................................... 5
1.1. Общая информация ................................................................................................................... 5
1.2. Комплектация ............................................................................................................................ 5
Глава 2. Особенности и характеристики ....................................................................................... 6
2.1. Основные особенности ............................................................................................................. 6
2.2. Технические характеристики ................................................................................................... 6
Глава 3. Руководство по использованию GPS-навигатора .......................................................... 8
3.1. Электропитание и зарядка ........................................................................................................ 8
3.2. Включение/Выключение .......................................................................................................... 9
3.3. Перезапуск системы .................................................................................................................. 9
3.4. Фиксация навигатора с помощью автомобильного держателя ............................................. 9
3.5. Стилус ...................................................................................................................................... 10
3.6. Карты памяти ........................................................................................................................... 10
3.7. Подключение к компьютеру ................................................................................................... 10
Глава 4. Основные функции ......................................................................................................... 11
4.1. Главный интерфейс и его функции ....................................................................................... 11
4.2. Функция навигации и её особенности .................................................................................. 12
4.3. Аудиопроигрыватель ............................................................................................................... 13
4.4. Видеопроигрыватель ............................................................................................................... 16
4.5. Просмотр изображений .......................................................................................................... 19
4.6. Чтение текстов ......................................................................................................................... 21
4.7. Игры ......................................................................................................................................... 24
4.8. Инструменты ........................................................................................................................... 25
4.9. Настройки системы ................................................................................................................. 25
Глава 5. Возможные проблемы и их решение ............................................................................ 34
Обслуживание ................................................................................................................................ 34
Дополнительная информация ....................................................................................................... 35
2
Рекомендации по работе с батареей
1. Используйте только оригинальное зарядное устройство.
Способность заряда/разряда батареи управляется встроенным в неё контроллером.
Крайне противопоказаны принудительные режимы "быстрой зарядки" во внешних зарядных устройствах для Li-ion батарей, т. к. токи заряда и разряда ограничены.
У Li-Ion батарей отсутствует так называемый "эффект памяти". Начинать разряжать/заряжать аккумуляторы можно с любого уровня заряда. В большинстве устройств
стоит ограничение по степени заряда/разряда - контроллер может не позволить заряжать аккумулятор, если, например, заряд уже больше 90%. Также он не позволит полностью разрядить аккумулятор, препятствуя выходу из строя элементов.
Даже, если работа устройства (ноутбук, планшет, смартфон и т. д. ) осуществляется
посредством электрической сети - хотя бы раз в месяц, Li-Ion батарея должна проходить полный цикл заряда/разряда (до появления сообщения "о разрядке батареи").
Нельзя доводить батарею до полной разрядки. Li-ion аккумулятор быстро деградирует
при длительном хранении в разряженном состоянии. Если это всё-таки произошло,
сразу же установите его на зарядку.
Батарея теряет заряд, даже если она хранится отдельно от устройства. Саморазряд
Li-ion аккумуляторов составляет около 5% в месяц. Li-ion аккумуляторы по своему
строению недолговечны и постоянно деградируют вне зависимости от того, эксплуатируются они или нет. Данная деградация тем интенсивней, чем выше температура,
и чем дальше величина заряда от "оптимального" (с точки зрения сохранности), который принято считать равным 40%. Другими словами, если батарея не используется, то
имеет смысл держать заряд у батареи на уровне 40-50%.
Если батарея находится в разряженном состоянии 2 недели и более, то происходит необратимый процесс потери емкости в элементах батареи, следствием чего является
выход из строя самой батареи.
Соблюдайте температурный режим.
2.
Батареи должны храниться в заряженном состоянии при температуре от +15°С до
+35°С при нормальной влажности воздуха. Батареи плохо переносят длительную эксплуатацию при очень высоких (выше 40°С) и очень низких (ниже -10°С) температурах
окружающей среды. Нельзя оставлять батарею под прямыми солнечными лучами.
3. Не разбирать, не сжигать, не использовать батареи со следами по-
вреждений.
Ни в коем случае нельзя самостоятельно разбирать батареи и заряжать их элементы.
В случае необходимости обращайтесь в специализированные сервис-центры. Прокол
элементов или смятие может привести к внутреннему короткому замыканию
с последующим возгоранием и взрывом. Расплавление лития от высокой температуры
может так же привести к взрыву.
вода или сконденсироваться атмосферная влага, что может привести к реакции с выделением водорода и возгоранию.
При разгерметизации внутрь элемента может попасть
3
Посмотреть текущее состояние батареи можно, например, на индикаторе состояния
батареи, который есть практически в каждом устройстве (можно уточнить его местонахождение и принцип работы при покупке). Будьте осторожны: поврежденные батареи могут выделять вредные вещества.
Если батарея сменная (съёмная), при обнаружении проблем с её работоспособностью
следует обратиться в сервисный центр (см. гарантийный срок в гарантийном талоне).
Если батарея несъёмная (АКБ является неотъемлемой частью устройства), гарантия
действует как на само устройство. Необходимо также обратиться в сервисный центр.
Чем раньше вы отдадите неисправную батарею в ремонт, тем больше вероятность, что
она может быть восстановлена с наименьшими затратами.
ВНИМАНИЕ: Время работы аккумулятора зависит от настроек сети и многих других
факторов (нагрузка на центральный процессор, яркость LCD дисплея и т.д.); действительное время работы может не совпадать с указанным. Аккумулятор допускает ограниченное число циклов зарядки и по прошествии некоторого времени может потребовать замены (Условия ограниченной гарантии на аккумулятор смотрите в гарантийном
талоне). Время работы аккумулятора зависит от режима использования и настроек.
Правила и условия монтажа, хранения, перевозки (транс-
портировки), реализации и утилизации
• Процесс установки устройства описан далее в инструкции.
• Хранение и транспортировка устройства должны производиться в сухом помещении.
Устройство требует бережного обращения, оберегайте его от воздействия пыли,
грязи, ударов, влаги, огня и т.д.
• Реализация устройства должна производиться в соответствии с действующим зако-
нодательством РФ.
• После окончания срока службы изделия его нельзя выбрасывать вместе
с обычным бытовым мусором. Вместо этого оно подлежит сдаче на утилизацию
в соответствующий пункт приема электрического и электронного оборудования для
последующей переработки и утилизации в соответствии с федеральным или местным законодательством. Обеспечивая правильную утилизацию данного продукта,
вы помогаете сберечь природные ресурсы и предотвращаете ущерб для окружающей среды и здоровья людей, который возможен в случае ненадлежащего обращения. Более подробную информацию о пунктах приема и утилизации данного продукта можно получить в местных муниципальных органах или на предприятии по
вывозу бытового мусора.
4
Глава 1. Краткая информация о GPS-навигаторе
1. 1 Общая информация
Благодарим Вас за выбор нашего GPS-навигатора, главной функцией которого несомненно является функция навигации. К остальным функциям данного устройства относятся: воспроизведение видео и аудио, просмотр фото и изображений, чтение электронных книг и пр.
Данный GPS-навигатор обладает следующими свойствами:
◆ Устройство характеризуется высокими эксплуатационными характеристиками,
низким расходом потребляемой мощности；
◆ Интерфейс, удобный для пользователя: простой, легкий в использовании;
◆ Управление питанием: технические усовершенствования обеспечивают высокую
устойчивость данной продукции и продолжительное время работы;
◆ Передача данных: связь с компьютером посредством USB-кабеля;
◆ Высококачественный приём сигналов: точное определение местоположения делает
данный прибор незаменимым в ориентировании на местности;
◆ Развлечения: функции воспроизведения MP3 и MP4;
Вы можете использовать данный прибор во время управления транспортным средством, езды верхом и на велосипеде, пеших прогулок, ожидания встреч.
1.2 Комплектация
Убедитесь в том, что в упаковку, помимо GPS-навигатора входят следующие комплектующие:
1. GPS-навигатор
2. Адаптер питания для прикуривателя
3. MINI USB-кабель
4. Руководство пользователя
5. Гарантийный талон
6. Автомобильный держатель
7. Защитная плёнка
В случае обнаружения каких-либо повреждений у перечисленных выше комплектующих, просим обратиться по месту приобретения устройства.
Памятка
Внимательно ознакомьтесь с данной инструкцией по эксплуатации, чтобы работа
GPS-навигатора была более эффективной.
【Замечание】：Замечания по определенной теме；
【Комментарий】：Более подробная информация по определенной теме；
【Примечание】：Примечания и предупреждения по определенной теме.
Просим обращать особое внимание на все замечания, комментарии и примечания с тем,
чтобы избежать возможных повреждений и не нанести вред Вашей безопасности
и безопасности окружающих. Настоящая инструкция по эксплуатации применима
только для данного GPS навигатора.
5
Глава 2. Особенности и характеристики
ЦП
Mstar MSB2531
Оперативная память
128 Мб
Flash-память
8 Гб
4.3〞TFT ЖК дисплей с разрешением
480*272 пикселей
Износостойкий резистивный сенсорный
экран
USB
USB Client 2.0, MINI USB-порт
Слот для карт памяти с максимальным
объемом 32 Гб
A: Встроенный Hi-Fi микрофон
B: Hi-Fi стерео-наушники
Холодный старт: <35 с.
Теплый старт: <32 с.
Встроенная литиевая перезаряжаемая
батарея
Интерфейс заряда батареи
Интерфейс питания постоянного тока 5 В
Адаптер питания для прикур.
Зарядное устройство 100/230 В, 5 В／1.5-2 A
Автомобильное зарядное
устройство
Индикатор статуса заряда ба-
тареи
Красный цвет является индикатором процесса
заряда батареи,
2.1 Основные особенности
◆ Операционная система: Microsoft Windows CE 6.0；
◆ 5.0〞TFT ЖК дисплей с разрешением 480*272 пикселей；
◆ Hi-Fi стереонаушники, встроенный Hi-Fi микрофон, регулируемая громкость
звука；
◆ Управление с помощью клавиш и сенсорного экрана；
◆ Встроенная высокочувствительная GPS-антенна；
◆ Поддержка непосредственного воспроизведения с карты памяти；
◆ Поддержка видеоформатов: MP4/ASF/WMV/AVI/DIVX/XVID；
◆ Просмотр изображений в форматах: BMP, JPG, PNG；
◆ Чтение электронных книг в формате TXT；
◆ MINI USB порт；
◆ Встроенная литиевая батарея, заряд которой осуществляется посредством дорож-
ного или автомобильного адаптера.
2.2 Технические характеристики
ЖК дисплей
Сенсорный экран
Карта памяти
Аудио
GPS
Батарея
Горячий старт: <2 с. (на открытой местности)
9-24 В, 5 В／1.5-2 A
6
Синий цвет является индикатором завершения заряда батареи.
Операционная система
Microsoft Windows CE 6.0
ПО навигации
«7 Дорог»
Видеопроигрыватель
Чтение электронных книг
Поддерживает формат TXT
[Настройка экрана] [Заводские настройки] [Звук]
[Информация о системе]
Температура во время работы: 0оС - 60о С
Температура хранения: -20оС - 60℃
Диапазон рабочей влажности
45% - 80% RH
Диапазон влажности хранения
30% - 90% RH
Атмосферное давление
86 кПа - 106 кПа
Поддерживает форматы ASF,AVI,WMV,3GP, MP4, FLV；
Аудиопроигрыватель
Просмотр изображений
Настройка системы
Диапазон температуры
Поддерживает форматы MP3 и WMA
Поддерживает форматы: E-Album, JPG, BMP, PNG
[Мощность] [Подсветка] [Время и дата] [Язык]
7
В данной главе мы ознакомимся с компонентами внешнего вида GPS навигатора и основными способами его применения.
Глава 3. Руководство по использованию GPS-навигатора
3.1 Электропитание и зарядка
Если Вы применяете данный GPS навигатор в первый раз, необходимо полностью зарядить
батарею посредством адаптера питания.
3.1.1 Электропитание
Существует три способа электропитания данного GPS-навигатора: посредством батареи,
адаптера или USB-кабеля.
В том случае, если GPS-навигатор не подключен к адаптеру питания, в качестве источника
электропитания выступает батарея.
Знак [ ] в верхнем правом углу интерфейса системы отображает остаточное количе-
ство электроэнергии.
В том случае, если GPS-навигатор подключен к адаптеру питания, в качестве источника
электропитания и заряда батареи выступает внешнее питание.
В том случае, если GPS-навигатор подключен к ПК, электропитание прибора происходит
через USB-кабель.
【Замечание】В данном навигаторе используется встроенная, несъёмная литиевая батарея.
Обычно (если яркость подсветки низкая) практическое время электроснабжения батареи
зависит от способа использования GPS навигатора. Некоторые функции (аудио, видео, высокая яркость подсветки) требуют затрат большого количества электроэнергии, что заметно уменьшает время автономной работы устройства.
【Примечание】Данный навигатор снабжен встроенной литиевой батареей. Во избежание
пожара или ожога, нельзя демонтировать, ударять или бросать батарею в огонь или в воду.
3.1.2 Заряд с помощью дорожного зарядного устройства
Если Вы применяете данный GPS-навигатор в первый раз, необходимо полностью зарядить батарею посредством адаптера питания.
1. Соедините один конец DC адаптера питания с разъёмом питания GPS навигатора (т.е.
интерфейс USB);
2. Другой конец адаптера подключите к электрической розетке: батарея будет заряжаться.
【Замечание】Красный цвет является индикатором процесса заряда батареи. Подождите,
пока батарея зарядится до конца, в процессе подзарядки не отключайте адаптер питания.
Когда батарея полностью зарядится, лампочка изменит цвет на синий. При низком уровне
заряда батареи или при полном отсутствии заряда, необходимо срочно произвести подзарядку.
3.1.3 Зарядка с помощью автомобильного зарядного устройства
1. Соедините один конец DC адаптера питания с разъёмом питания GPS навигатора;
2. Другой конец адаптера соедините с прикуривателем: батарея будет заряжаться.
【Примечание】Производите подключение устройства к автомобильному прикуривателю
8
исключительно во время остановки/стоянки транспортного средства. В противном случае
это опасно для жизни.
3.2 Включение/выключение
Клавиша питания управляет включением/выключением прибора
3.2.1 Включение:
Проверьте, имеет ли батарея достаточный уровень электроэнергии, или подсоединен ли
навигатор к источнику внешнего питания;
Для запуска навигатора нажмите клавишу на верхнем торце прибора.
【Примечание】Если Вы перемещаете навигатор с одного места в другое, запускайте
навигатор до тех пор, пока он не адаптируется к окружающей среде. Колебание диапазонов
влажности может стать причиной коротких замыканий.
3.2.2 Выключение
Для того, чтобы выключить навигатор, нажмите клавишу на верхнем торце прибора, после
чего навигатор перейдет в энергосберегающий режим и при следующем включении начнет
работу с последней сохраненной операции.
3.3 Перезапуск системы
В случае отсутствия ответа следует произвести перезапуск системы, который осуществляется следующим способом:
Нажмите клавишу перезапуска с правой стороны навигатора, используя для этого стилус.
【Комментарий】：отсутствие ответа системы может произойти по следующим причинам:
1. Переключение между изображениями отложено или остановлено.
2. Функция выбора программы не работает или не активируется.
3. Клавиша питания не работает.
【Примечание】В случае перезапуска по причине отсутствия ответа системы, все несохраненные данные будут утеряны. Рекомендуется каждый раз сохранять данные.
3.4 Фиксация навигатора с помощью автомобильного держателя
При использовании GPS-навигатора в автомобиле, прибор необходимо закрепить на стекле
под верхней панелью, используя для этой цели автомобильный держатель.
【Примечание】Убедитесь в правильности выбранного места для установки навигатора. Не
устанавливайте навигатор в тех местах, где он может послужить помехой для водителя.
9
Также не оставляйте навигатор неприкрепленным и не крепите его к панели в месте, где
находится воздушная подушка безопасности и в непосредственной близости к данной панели.
3.5 Стилус
Стилус - это приспособление, которое используется для управления навигатором. Необхо-
димо правильно его использовать.
1. Одинарный клик：
Нажмите кончиком стилуса на экран один раз.
2. Двойной клик：
Нажмите кончиком стилуса на экран дважды.
3. Рисование：
Нажмите и удерживайте кончик стилуса на экране, после чего начинайте перемещать стилус по экрану.
【Примечание】Не используйте поврежденный стилус, шариковую ручку или любой
другой острый предмет для управления навигатором, так как эти предметы могут повредить ЖК-экран.
3.6 Карты памяти
В прилагаемых картах памяти / мультимедийных картах памяти содержится навигационное ПО, картографические данные, медиафайлы. Обратите внимание на правильность
установки этих карт.
【Примечание】Не вынимайте карту памяти / мультимедийную карту во время работы
GPS-навигатора.
【Примечание】
1. Не трясите и не сгибайте карту памяти / мультимедийную карту, избегайте деформации
карты.
2. Не подвергайте карты воздействию высоких температур или высокой влажности, избе-
гайте попадания на них прямых солнечных лучей, не храните карты вместе с жидкостями
или коррозионными веществами.
3. Убедитесь в том, что карта вставлена правильно, иначе её можно легко повредить.
3.7 Подключение к компьютеру
GPS-навигатор можно подсоединить к компьютеру посредством MINI USB, расположен-
ного в левой части прибора. При необходимости Вы можете копировать данные из навигатора в компьютер и обратно.
1. Убедитесь в том, что GPS-навигатор включен.
2. Подсоедините один конец MINI USB-кабеля к USB разъему, который находится на
навигаторе слева, а другой - к разъему в компьютере.
3. После соединения на экране отобразится следующее изображение:
10
4. По завершении работы отключите MINI USB-кабель: GPS-навигатор вернется к преж-
нему интерфейсу.
【Примечание】Безопасность данных: Всегда копируйте данные на другие устройства
хранения информации перед тем, как произвести обновления системы. Производитель или
продавец не несут ответственности за потерю Ваших данных.
【Замечание】Во время подключения к компьютеру GPS-навигатор не выполняет свою
основную функцию навигации.
【Примечание】В случае, если в процессе передачи данных связь GPS-навигатора с ком-
пьютером оборвалась в результате перечисленных ниже действий, все данные будут утеряны:
1. Отключение MINI USB-кабеля;
2. Отключение питания
3. Перезапуск системы посредством клавиши перезапуска или электрического переключа-
теля.
Глава 4. Основные функции
4.1 Главный интерфейс и его функции
4.1.1. Главное меню
11
4-1
Поддерживает форматы ASF, AVI, WMV, 3GP, MP4
просмотра.
Поддерживает форматы JPG、BMP и PNG.
в режиме слайдов и пр.
Поддерживает формат txt.
режимов чтения страниц.
Поддерживает формат воспроизведения: WMA, MP3.
щему, звуком.
Управление яркостью, звуком, языком меню, мощ-
нию, информацией GPS, путеводителем.
4.1.2 Краткое описание главных функций
Навигация
Видеопроигрыватель
Просмотр изображений и фото
Чтение электронных
книг
Аудиопроигрыватель
Данное устройство выполняет функцию навигации
и FLV.
Данное устройство позволяет управлять воспроизведением видеофайлов, паузой воспроизведения,
воспроизводить видео в режиме полноэкранного
Данное устройство позволяет управлять поворотом
изображений, увеличением/уменьшением изображений, автоматическим просмотром изображений
Данное устройство позволяет управлять выбором
Данное устройство позволяет управлять режимами
воспроизведения: случайный выбор треков, последовательное воспроизведение треков, повторяющееся воспроизведения треков, пауза воспроизведения,
возврат к предыдущему треку и переход к следую-
Игры
Настройки
Устройство поддерживает игры.
ностью, датой и временем, настройками по умолча-
4.2 Функция навигации и ее особенности
В зависимости от выбранной навигационной системы GPS-навигатор с точностью определит местоположение посредством получения спутникового сигнала и отобразит местонахождение на навигационной карте. После установки необходимого места система автоматически рассчитает оптимальный маршрут, что позволит пользователю легко и быстро достичь нужного места.
Пользователь также может скрасить свой маршрут такими функциями навигатора, как
воспроизведение на экране карты маршрута и карты, анимация, голосовые подсказки.
Конкретные детали процесса навигации зависят от выбранного Вами навигационного ПО.
(См. "Инструкция по эксплуатации навигационного ПО").
12
Примечания
1. Картографическая информация
Ввиду развития транспортной инфраструктуры навигатор не сможет всегда полностью соответствовать реально существующим дорожным данным. Поэтому Вам необходимо придерживаться существующих правил дорожного движения и учитывать новые дорожные
условия.
2. Навигация
Данный навигатор предлагает для справки несколько возможных маршрутов, пользователь
сам определяет наиболее оптимальный. Важно также помнить и то, что зачастую водитель/
пользователь может использовать собственный маршрут движения, который
GPS-навигатор может и не рассчитать.
3. Прием сигналов
Некоторые факторы, такие как: высокие здания, близко расположенные друг к другу строения, а также нахождение между несколькими высокими зданиями, в туннелях, подземных
парковках, под эстакадами, изменившиеся погодные условия, а также удаленность от
спутника, могут повлиять на качество получаемого сигнала. В результате навигатор может
неточно определить местоположение, неверно рассчитать маршрут, либо может возникнуть
сбой в работе GPS-навигатора.
4.3 Аудиопроигрыватель
В данной главе мы ознакомимся с функцией MP3-плеера.
4.3.1 Функции и основные характеристики
Аудиоплеер данного навигатора поддерживает форматы MP3 и WAV. Вы можете устанавливать определенную последовательность воспроизведения музыкальных треков. Перед
началом использования аудио-плейера, скопируйте все файлы в определенную папку.
13
Предыдущая
страница
Переход к предыдущей странице с музыкальными треками
Следующая
страница
Переход к следующей странице с музыкальными треками
Предыдущий
трек
Воспроизведение и пауза в воспроизведе-
тие возобновляет воспроизведение трека;
4.3.2 Способы управления аудиоплеером
1．Кликните на клавишу , для того чтобы перейти к списку аудиофайлов, как пока-
зано на изображении 4-21
4-21
4-22
Основные функции
4-23
Выход Закрывает текущий файл
Название музыкального
Показывает название музыкального трека
трека
Воспроизведение предыдущего трека；
Воспроизведе-ние / пауза
нии трека. Одно нажатие ставит воспроизведение трека на паузу, следующее нажа-
14
Остановка
ния
Регулировка звука. С помощью ползунка
и влево соответственно.
Выход
Настройка ре-
ков
Настройка режимов последовательного
ния.
Открытие
Одиночное нажатие клавиши открывает
ния, как показано на изображении 4-22；
Процесс вос-
С помощью ползунка процесса воспроиз-
ственно.
Название трека
Время исполнения трека
Показывает воспроизведенный отрезок
времени；
Продолжи-
ка
воспроизведе-
Следующий
трек
Звук
Одиночное нажатие останавливает воспроизведение трека；
Переход к следующему треку；
звука Вы можете увеличить или уменьшить уровень звука, передвигая его вправо
Одиночное нажатие закрывает интерфейс
аудиоплеера；
жима воспро-
изведения тре-
плейлиста
воспроизведения треков, повторения воспроизведения, случайного воспроизведе-
плейлист, в котором Вы можете выбрать
необходимый трек для его воспроизведе-
(пример)
произведения
трека
ведения Вы можете выбрать нужный момент трека, продвинув ползунок назад или
вперед, тем самым вернуться в начало
трека или перейти к его концу, соответ-
Показывает название трека
тельность тре-
Показывает общую продолжительность
трека;
Домашняя
страница
15
4.4 Видеопроигрыватель
В данной главе мы ознакомимся с видеоплеером GPS-навигатора и принципами работы
с ним.
4.4.1 Функции и основные характеристики
1. Видеоплеер данного навигатора поддерживает форматы ASF, AVI, WMV, 3GP, MP4
и FLV;
2. Имеет возможность полноэкранного воспроизведения видео, управления процессом
воспроизведения, выбора видеофайлов;
Перед началом использования видеоплеера, скопируйте все видеофайлы （в форматах ASF,
AVI, WMV, 3GP, MP4 и FLV）в определенную папку.
4.4.2 Способы управления видеоплеером
1. Кликните на клавишу для того, чтобы перейти к списку видеофайлов, как по-
казано на изображении 4-24.
4-24
16
4-25
Предыдущая
страница
Переход к предыдущей странице с видеофайлами
Следующая
страница
Переход к следующей странице с видеофайлами
Выход Закрывает текущий интерфейс
(пример)
(пример)
Название папки
с видеофайлами
Название видеофайла
Показывает название папки с видеофайлами
Показывает название видеофайла
Выберите видеофайл для того чтобы начать его воспроизведение, как показано на изображении 4-26.
4-26
17
Одиночным кликом открывается список
брать необходимый Вам видеофайл.
Процесс вос-
С помощью ползунка процесса воспроиз-
ственно.
Позволяет настроить яркость: Вы можете
ползунок влево.
Позволяет настроить полноэкранный ре-
просмотра видеофайла.
Название видеофайла
Показывает воспроизведенный отрезок
деофайла.
Выход Закрывает текущий файл
Ставит воспроизведение видеофайла пау-
Пауза
Переход к следующему видеофайлу
Список видео
файлов
за на паузу. Одиночное нажатие возобновляет воспроизведение видео;
Воспроизведение следующего видеофайла.
видеофайлов, в котором Вы можете вы-
Регулировка звука. С помощью ползунка
Звук
звука Вы можете увеличить или уменьшить уровень звука, передвигая его вправо и влево соответственно.
произведения
видеофайла
ведения Вы можете выбрать нужный момент видео, продвинув ползунок назад
или вперед, тем самым вернуться в начало
видео или перейти к его концу соответ-
(пример)
Настройка яркости
Интерфейс воспроизведения
видеофайла
Время воспроизведения
увеличить яркость, продвинув ползунок
вправо и уменьшить яркость, продвинув
жим просмотра видеофайла. Двойной
клик возвращает к обычному режиму
Показывает название видеофайла
времени / продолжительность всего ви-
18
Предыдущая
страница
Открывает предыдущую страницу с изображениями
Следующая
страница
Открывает следующую страницу с изображениями
4.5 Просмотр изображений
В данной главе мы ознакомимся с интерфейсом просмотра фото и изображений и принципами работы с ним.
4.5.1 Функции и основные характеристики:
1. Поддерживает форматы JPG, BMP и PNG
2. Позволяет просматривать изображения, поворачивать, увеличивать и уменьшать изоб-
ражения, а также устанавливать режим автоматического просмотра изображений в ре-
жиме слайд-шоу.
Перед просмотром изображений, необходимо скопировать изображения в одну папку.
4.5.2 Способы управления просмотром изображений
1. Нажмите клавишу
но на изображении 4-27
4-27
4-28
для того, чтобы перейти к списку изображений, как показа-
Выход Закрывает список изображений
19
(пример)
Файл
Выход
Уменьшение
изображения
Увеличение
изображения
Предыдущее
Следующее
Одиночным кликом открывается список изображений, в котором Вы можете выбрать необходимые
Вам изображения
Поворот изображения
Один клик поворачивает изображение на 90 градусов
Автоматический
ражений
Поочередное воспроизведение всех изображений
смотр начинается с текущего изображения
Название изоб-
формат
Выберите изображение и нужный способ работы с ним, как показано на изображении 4-29
4-29
Одним кликом открывается изображение；
Закрывает данное изображение
Уменьшает размер изображения
Увеличивает размер изображения
Показывает предыдущее изображение
Показывает следующее изображение
Список файлов с
изображениями
просмотр изоб-
в полноэкранном режиме. Автоматический про-
ражения и его
Показывает название изображения и его формат
20
Выход
Предыдущая
страница
Открывает предыдущую страницу с электронными книгами
Следующая
страница
Открывает следующую страницу с электронными книгами
4.6 Чтение текстов
В данной главе мы ознакомимся со способами работы с функцией электронной книги.
4.6.1 Функции и основные характеристики:
1. Поддерживает формат TXT
2. Позволяет выбирать режим чтения с перелистыванием страниц, поиском страниц, выбором необходимых файлов.
Перед чтением электронной книги, необходимо скопировать файлы формата TXT в одну
папку.
4.6.2 Способы управления режимами чтения
1. Нажмите клавишу для того, чтобы перейти к списку электронных книг, как
показано на изображении 4-30
4-30
4-31
Закрывает текущий файл
21
Выход
Предыдущая
страница
Следующая
страница
Одиночный клик открывает список файлов, среди
электронную книгу
Выбор цвета
шрифта
Добавление
закладки
Чтение книги с
закладки
Название
файла Показывает название файла
(пример)
2. Выберите нужное название файла для того, чтобы открыть электронную книгу и при-
ступить к ее чтению, как показано на изображении 4-32.
4-32
Одиночный клик закрывает интерфейс чтения
электронной книги
Для чтения предыдущей страницы
Для чтения следующей страницы
Файлы
Выбор шрифта Рис. 4-33
которых Вы можете выбрать интересующую Вас
Рис. 4-34
Необходимо чтение книги в формате TXT.
Рис. 4-35
22
4-33 Интерфейс настройки шрифта
Жирный
Жирный шрифт
Обычный
Обычный шрифт
Выбор цвета RGB
Фоновый цвет, цвет шрифта; настройка фонового цвета
Выбор фонового цвета, цвета шрифта,
настройка фонового цвета
Увеличить размер шрифта
4-34
Индикатор размера шрифта
Уменьшить размер шрифта
Цвет текста
Обзор цветов
Возврат на домашнюю страницу
23
Выбор книжной закладки одиноч-
4-35
(пример)
ным кликом
Возврат к интерфейсу электронной
книги
Прокрутка списка закладок
Возврат на домашнюю страницу
электронной книги.
Процент прочитанного материала
4.7 Игры
Кликните на клавишу для того, чтобы выбрать нужную игру, как показано на изображении 4-36
24
4-36
4.8 Инструменты
Нажмите клавишу для того, чтобы выбрать необходимый инструмент, как показано
изображении 4-37
4-37
4.9 Настройки системы
Нажмите клавишу для того, чтобы выбрать меню «Настройки», после чего Вы
можете совершать определенные действия по настройке системы: производить настройку
подсветки экрана, звука, языка, времени и даты, калибровки экрана, информации
о системе, заводских настроек и пр.
25
4-38
Настройка подсветки экрана;
внешнего источника питания.
Дата и время
Калибровка экра-
Подсветка экрана
Установка интервала времени для выключения подсветки при работе навигатора от батарейного питания.
Установка интервала времени для выключения подсветки при работе навигатора от
Звук
Настройка звука;
Включение/выключение щелчков клавиатуры
Путь навигации Установка маршрута навигации
Установка времени
Установка даты
Выбор часового пояса
на
Калибровка экрана
26
Информация о
Язык
Выбор языка для работы с системой
Сброс настроек Сброс всех настроек и возврат к заводским
настройкам
GPS Настройка получения данных через GPS
системе
Отображает сведения о версии системы, серийном номере и пр.
4.9.1 Настройка подсветки экрана
Кликните на клавишу для того, чтобы перейти в интерфейс настройки подсветки
экрана, как показано на изображении 4-39.
4-39
27
Выход
Уменьшение яркости
Постепенное уменьшение яркости
экрана до самого низкого уровня;
Уве личение яркости
Постепенное увеличение яркости до
самого высокого уровня.
Установленный
Красноватый цвет отображает установ-
сти экрана.
Одним кликом Вы переходите на
няются в круговой последовательности.
Одним кликом Вы переходите на сле-
в круговой последовательности.
В целях сохранения заряда батареи
Выход из интерфейса «настройка подсветки экрана»;
Всегда Вкл.
4.9.2 Настройка звука
уровень яркости
Переход влево
Переход вправо
Время подсветки
ленный в данный момент уровень ярко-
предыдущую позицию. Позиции сме-
дующую позицию. Позиции сменяются
подсветка отключается автоматически
спустя определенный промежуток времени, если навигатор не используется.
Отключение подсветки происходит: никогда, через 3 мин, через 2 мин, через 1
мин, через 30сек, через 10 сек.
«Настройка звука» включает следующие действия:
1. Настройка уровня громкости
2. Настройка щелчков клавиатуры
4-40
28
Выход
Уменьшение
Постепенное уменьшение уровня
громкости на один уровень.
Постепенное увеличение уровня
кости на один уровень.
Переход влево
Установленный
кости
Оранжевый цвет отображает
уровень громкости.
уровня звука
Выход из интерфейса «настройка
звука»;
звука с каждым последующим
кликом; существует 10 уровней
громкости от максимального
уровня до беззвучного режима.
Один клик уменьшает уровень
звука с каждым последующим
Увеличение
уровня звука
кликом; существует 10 уровней
громкости от беззвучного режима
до максимального уровня. Один
увеличивает уровень гром-
клик
Включение / выключение щелчков клавиатуры;
Переход вправо
уровень гром-
Включение / выключение щелчков клавиатуры;
установленный в данный момент
4.9.3 Путь навигации
Установите путь навигации, как показано на изображении 4-42
29
4-42
4.9.4 Установка времени и даты
Установка времени и даты включает следующие действия:
1. Установка времени;
2. Установка даты;
3. Выбор часового пояса.
4-43
1
. Нажмите клавишу или для установки даты.
2. Нажмите клавишу или для установки нужного времени.
Нажмите для выхода из текущего интерфейса после того, как сделаны необходимые
настройки, после чего на экране появится изображение, как на рис. 4-44. Выберите «Да»
или «Нет» для сохранения или отказа от сохранения введенных данных о времени и дате,
после чего текущий интерфейс будет закрыт.
4-44
30
4.9.5 Калибровка экрана
Нажмите клавишу для того, чтобы открыть интерфейс калибровки экрана, как
показано на изображении 4-45.
4-45
Для осуществления калибровки экрана, нажмите клавишу «Да»: движение на экране будет
происходить в определенной последовательности от центра к левому верхнему углу экрана,
затем к левому нижнему углу экрана, затем к правому нижнему и к правому верхнему углу
экрана до тех пор, пока калибровка экрана не будет успешно завершена. Для сохранения
калибровки экрана кликните в любом месте экрана, после чего выход из данного интерфейса в главный произойдет автоматически. Если Вы не намерены сохранять данную
калибровку, подождите 30 секунд: выход из данного интерфейса произойдет автоматически,
без сохранения данных о калибровке.
4-46
31
4.9.6 Настройка языка
4-47
Одним нажатием выберите нужный язык, после чего выйдите из текущего интерфейса.
4.9.7 Заводские настройки
Нажмите клавишу для того, чтобы войти в интерфейс заводских настроек, как
показано на изображении 4-48:
4-48
Кликните «Да» для того, чтобы установить настройки по умолчанию, кликните «Нет» для
того, чтобы выйти из данного интерфейса без установки заводских настроек.
32
4.9.8 GPS информация
Нажмите для того, чтобы войти в интерфейс с информацией о GPS, как показано
на изображении 4-49
4-49
4.9.9 Информация о системе
Информация о системе включает следующее:
1. Версия ПО；
2. Версия приложения;
3. Идентификатор системы.
4-50
33
Выход из интерфейса информации
Информация об идентификаторе
системы
Проблема
Причина
Решение
Навигатор не включается
Недостаточно электропитания
Навигатор выключается самостоятельно
Низкий заряд батареи
Подсветка недостаточно яркая
Подсветка отключена
Сделайте клик по экрану, подсветка включится автоматически
Клавиши на сенсор-
ствуют
Звук находится на
Плохо
наушники
Нет связи с компьютером
USB-кабель плохо
подсоединен
Проверьте подсоединение
USB-кабеля
Обычно требуется три минуты
для получения сигнала
Утеряны картографические данные
Свяжитесь с агентом поставщика услуг
о системы
Версия ПЗУ
Версия приложения
Глава 5. Возможные проблемы и их решение
Если в работе Вашего GPS-навигатора возникли какие-либо неполадки, обратитесь к приведенной ниже таблице. Если Вы не смогли устранить неполадки самостоятельно, обратитесь сервисный центр.
Зарядите батарею
Нечеткое изображение на дисплее
ном экране не дей-
Отсутствует звук
Нет сигнала
Экран не
откалиброван
минимальном
уровне
подсоединены
Зарядите батарею
Настройте подсветку экрана
Сделайте калибровку экрана
Увеличьте уровень звука
Подсоедините наушники правильно
34
Обслуживание
При правильном обслуживании GPS-навигатор долго прослужит Вам, как надежный помощник в навигации и источник разнообразных развлечений.
Для того, чтобы GPS-навигатор работал долго и исправно, необходимо следовать следующим основным правилам.
Оберегайте экран: не делайте сильных нажатий на экран, они могут его повредить. В работе с навигатором используйте стилус. Протирайте экран мягкой салфеткой с жидкостью
для очистки ЖК-экранов.
【Примечание】 Перед очищением экрана убедитесь в том, что Ваш GPS-навигатор вы-
ключен.
√ Не роняйте и не ударяйте навигатор, чтобы не повредить его высокоточные элементы.
√ Не допускайте использование навигатора в условиях резких перепадов температуры,
при высоких температурах свыше 60°С, при низких температурах ниже -10°С, в условиях
высокого электрического напряжения, в пыльной местности, в условиях электростатических помех, избегайте контактов с жидкостями, включая агрессивные жидкости.
√ Избегайте радиационных помех: радиационные помехи от других электрических приборов влияют на работу навигатора, неполадки в работе навигатора исчезнут сразу после
устранения таких радиационных помех.
【Примечание】В случае, если Вы берете GPS-навигатор на борт самолета, необходимо
вместе с багажом пройти проверку на детекторе. При этом избегайте сканирования навигатора на магнитной ленте детектора или магнитным стержнем (применяемым сотрудниками служб безопасности) – это может привести к повреждениям данных, хранящихся
в устройстве. Мы не несем ответственности за потерю данных в таких случаях.
Избегайте попадания прямых солнечных лучей на GPS-навигатор: не используйте нави-
гатор в условиях интенсивного света, ультрафиолетового излучения.
Дополнительная информация
Производитель: Шэньчжэнь Роверстар Технолоджи Ко., Лтд.
Шоссе Анцуань 1, промпарк Синьтан, Байшися, г. Фуён, р-н Баоань, Шэньчжэнь, Гуандун,
Китай.
Импортёр: ООО «Агат»,
690068, Приморский край, г. Владивосток, пр-т 100 лет Владивостоку, 155, корп. №3.
Спецификации и информация о продукте могут быть изменены без уведомления пользователя.
Фактический интерфейс устройства может отличаться от представленного в данном руководстве.
Адрес в интернете:
www.dexp.club
35
Loading...
