DeWalt DW065E User Manual

Please read these instructions before operating the product.

www.dewalt.com

E

NL

GR

PT

FIN

HU

BG

LV

ES

DK

CZ

E

NO

SK

RO

LT

F

SE

RU

PT

PL

SI

EE

TR

HR

DW065E
User Manual

DW065E

B

1

2

D

1

2

C

AAA

2

Figures

A

1

2

3

4

E

6.21ft

6.17ft

1

2

3

6.21ft

6.17ft

4

F

G

3

E

Contents

• User Safety

• Battery Safety

• Setup (Load Batteries)

• Operation

• Warranty

• Specications

• Error Codes

Retain all sections of this manual for future
reference.

User Safety

WARNING:

Carefully read the Safety Instructions and
Product Manual before using this product.
The person responsible for the product must
ensure that all users understand and adhere to
these instructions.

WARNING:

The following label information is placed on
your laser tool to inform you of the laser class
for your convenience and safety.

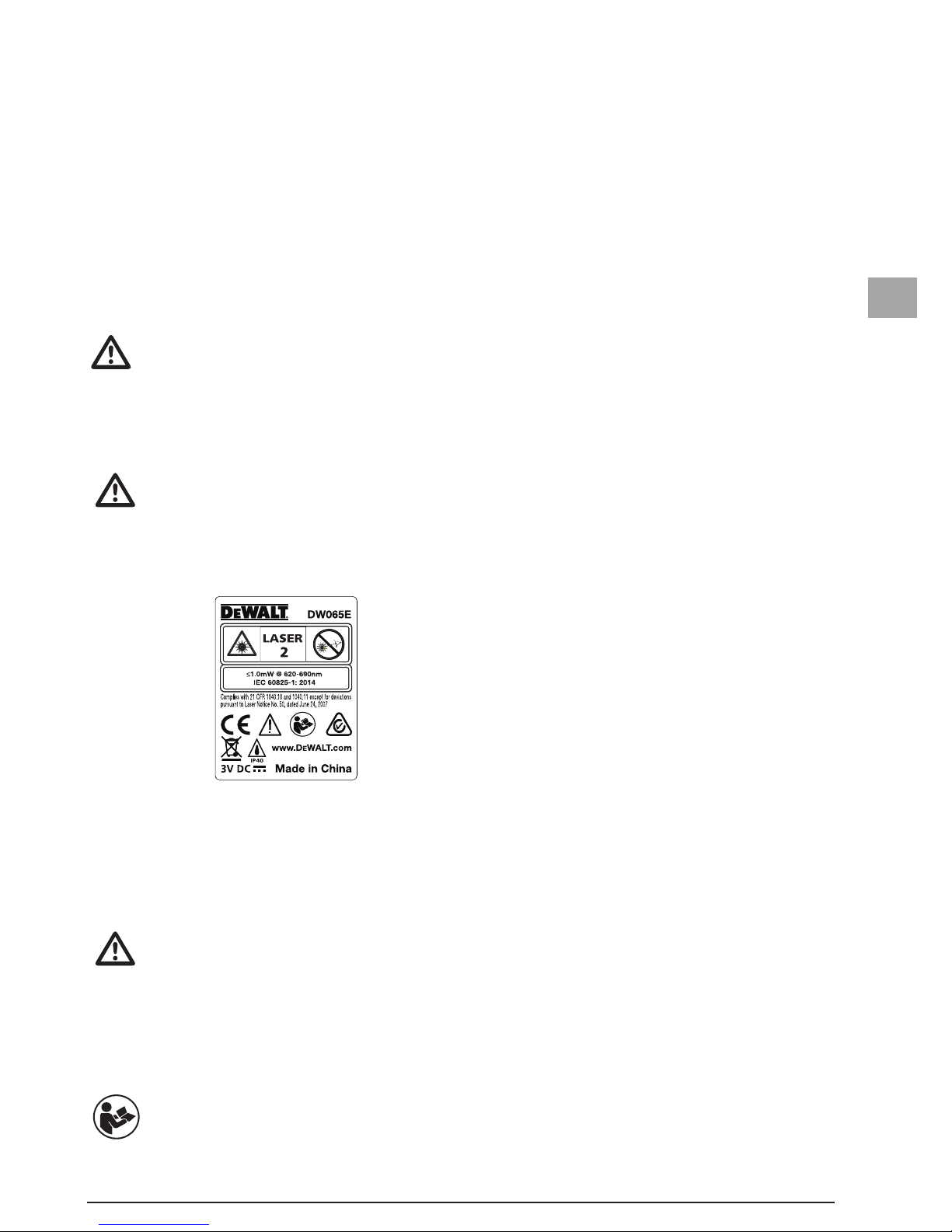

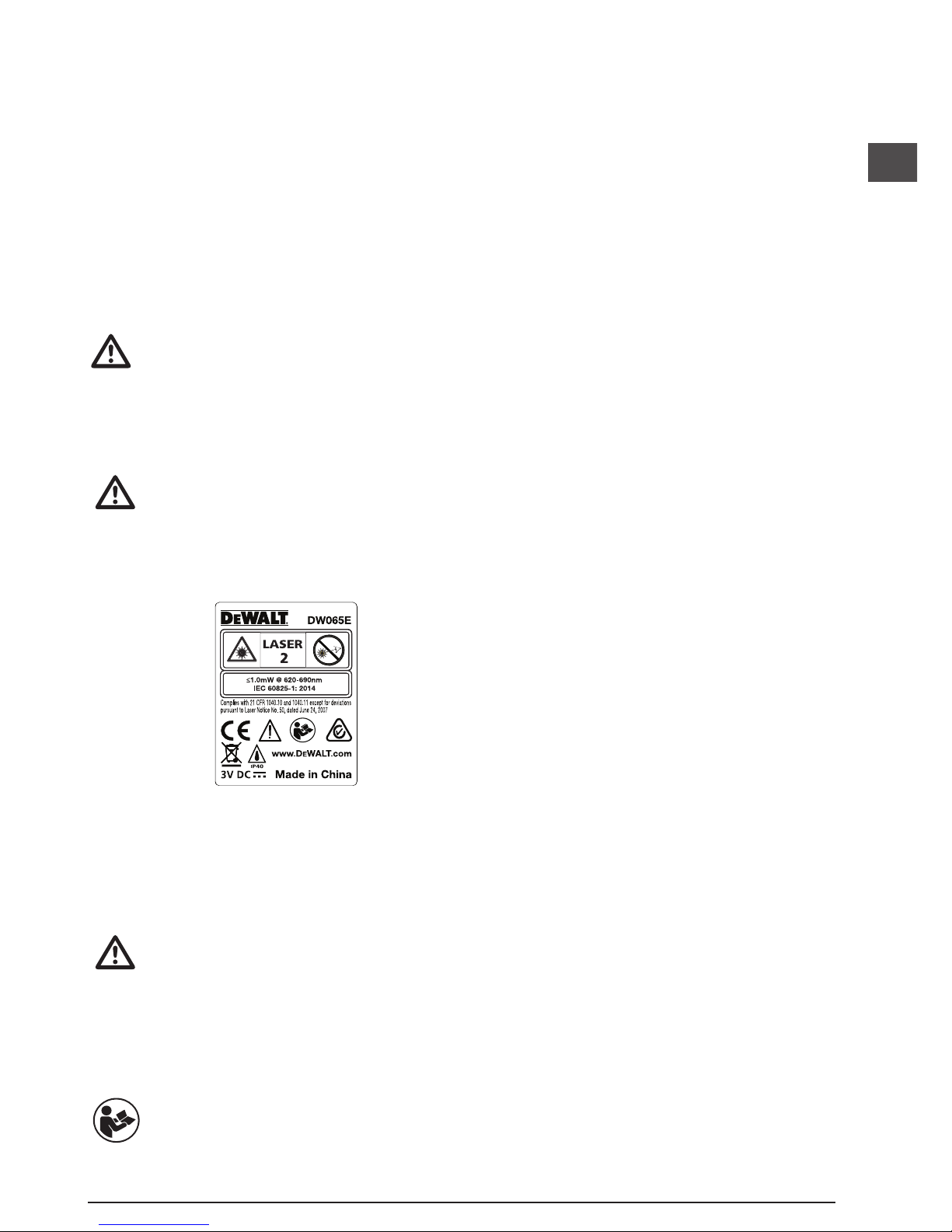

The DW065E tool emits a visible laser beam, as shown
in Figure A. The laser beam emitted is Laser Class 2 per
IEC 60825-1 and complies with 21 CFR 1040.10 and

1040.11 except for deviations pursuant to Laser Notice
No. 50, dated June 24, 2007.

WARNING:

While the laser tool is in operation, be careful
not to expose your eyes to the emitting laser
beam (red light source). Exposure to a laser
beam for an extended time period may be
hazardous to your eyes. Do not look into the
beam with optical aids.

WARNING: To reduce the risk of injury, user

must read the Product User manual, Laser
Safety, and Battery Safety manuals.

FCC Compliance

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired
operation.

FCC Statement

This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant
to part 15 of the FCC rules. These limits are designed
to provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to
radio or television reception, which can be determined
by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or
more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and
the receiver.

- Connect the equipment into an outlet on a different
circuit (not the circuit to which the receiver is
connected).

- Consult the dealer or an experienced radio/TV
technician for help.

Canada, Industry Canada (IC) Notices

Class B digital circuitry of this device complies with
Canadian ICES-003. This device complies with Industry
Canada license-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) this device
may not cause interference, and (2) this device must
accept any interference, including interference that may
cause undesired operation of the device.
Under Industry Canada regulations, the radio
transmitter(s) in this device may only operate using
an antenna of a type and maximum (or lesser) gain
approved for the transmitter by Industry Canada. To
reduce potential radio interference to other users, the
antenna type and its gain should be so chosen that the
equivalent isotropically radiated power (e.i.r.p.) is not
more than that necessary for successful communication.

DeWalt, Slough, Bershire SL1 3YD, UK herewith
declares that the product DW065E is in compliance
with the essential requirements and all other provisions

4

of Directive 1999/S/EC. Please contact DeWalt for DoC.

Battery Safety

WARNING: Batteries can explode or leak and

cause serious injury or re. To reduce the risk:

ALWAYS follow all instructions and warnings
on the battery label and package.

DO NOT short any battery terminals.
DO NOT charge alkaline batteries.
DO NOT mix old and new batteries. Replace

all of them at the same time with new
batteries of the same brand and type.

DO NOT mix battery chemistries.
DO NOT dispose of batteries in re.
ALWAYS keep batteries out of reach of

children.
ALWAYS remove batteries if the device will
not be used for several months.
NOTE: Ensure that the recommended
batteries are used.
NOTE: Ensure the batteries are inserted in the
correct manner, with the correct polarity.

Setup (Load Batteries)

1.

Locate the battery compartment latch on the back

of the DW065E tool (Figure B #2).

2.

Using your finger, pull the latch up to unlock and

remove the battery door (Figure C #1 and #2).

3.

Insert two AAA batteries, making sure to position

the - and + ends of each battery as noted inside
the battery compartment (Figure C #3).

4.

Slide the pins at the bottom of the battery door

into the notches in the battery compartment (Figure
C #4).

5.

Push the battery door down until it snaps in place

(Figure C #5).

When the tool is ON, the battery level appears in the
display window (Figure E #1).

Operation

Measuring the Distance to a Wall or Object

1.

Click (Figure A #3) to turn on the tool.

2.

Point the laser at the top of the tool (Figure A #1)

toward the wall or object whose distance you need
to measure (Figure D #1).

3.

Click to measure the distance from the bottom

of the tool to the wall or object (Figure D #2).

4.

At the bottom of the display window (Figure A #2),

view the current measurement (Figure E #3).

To take a new measurement, click to move the
current measurement up to the previous line on the
display window (Figure E #3). Then repeat steps 2-4.

Measuring Distances Continuously

To take a series of measurements as you move
around, change to Continuous Measure mode.

1.

Click (Figure A #3) to turn on the tool.

2.

Point the laser at the top of the tool (Figure A #1)

toward the wall or object whose distance you need
to measure (Figure D #1).

3.

Click and hold for 4 seconds to turn on the

Continuous Measure mode.

4.

At the bottom of the display window (Figure A #2),

view the current measurement (Figure E #3), which
will keep changing as you move the tool.

5.

To take the current measurement (from the

bottom of the tool to the wall or object) and exit
Continuous Measure mode, click (Figure E #3).

To take a new measurement, click to move the
current measurement up to the previous line on the
display window. Then repeat steps 2-5.

Measuring Area

You can measure the area of a wall, floor, or object.

1.

Click (Figure A #3) to turn on the tool.

2.

Click to show on the display window

(Figure E #4).

3.

Measure the width.

• Point the top of the tool at one side of the
target (wall, floor, or object).

• Position the bottom of the tool at one end of the
target and point the laser dot across the width
(Figure F #1).

• Click to display the width measurement at
the top of the display window.

4.

Measure the length.

• Position the bottom of the tool at one end of the
target and point the laser dot across the length
(Figure F #2).

5

E

• Click to display the length measurement on
the second line of the display window.

5.

View the Area measurement at the bottom of the

display window (Figure E #3).

Measuring Volume

You can measure the volume of a room or object.

1.

Click (Figure A #3) to turn on the tool.

2.

Click twice to show on the display

window (Figure E #4).

3.

Measure the width.

• Point the top of the tool at one side of the
target (room or object).

• Position the bottom of the tool at one end of the
target and point the laser dot across the width
(Figure F #1).

• Click to display the width measurement at
the top of the display window.

4.

Measure the length.

• Position the bottom of the tool at one end of the
target and point the laser dot across the length
(Figure F #2).

• Click to display the length measurement on
the second line of the display window.

5.

Measure the height.

• Positon the bottom of the tool at one end of the
target and point the laser dot across the height
(Figure F #3).

• Click to take the measurement.

6.

View the Volume measurement at the bottom of

the display window (Figure E #3).

Changing the Unit of Measure

Once the current measurement is taken (the device is
not in Continuous Measure mode), you can change the
unit of measure from decimal ft (6.21 ft) to fractional ft
(6'02"9/16), fractional ft to meters (1.894 m), meters to
inches (74 9/16 in), or inches to decimal ft.

Press and hold until you see the measurement
change (2-3 seconds).

Turning Off the Tool

The tool can be turned off in either of these ways:

• Press and hold for several seconds (until the
display window clears).

• If you do not use the tool for 120 seconds, it will
automatically turn off.

Three Year Limited Warranty

DeWALT will repair, without charge, any defects due
to faulty materials or workmanship for three years
from the date of purchase. This warranty does not
cover part failure due to normal wear or tool abuse.
For further detail of warranty coverage and warranty
repair information, visit www.DeWALT.com or call
1–800–4-DeWALT (1–800–433–9258). This warranty
does not apply to accessories or damage caused
where repairs have been made or attempted by others.
This warranty gives you specific legal rights and you
may have other rights which vary in certain states or
provinces.

In addition to the warranty, DeWALT tools are covered
by our:

1 YEAR FREE SERVICE

DeWALT will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first
year after purchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the
performance of your DeWALT Power Tool, Laser, or
Nailer for any reason, you can return it within 90 days
from the date of purchase with a receipt for a full
refund - no questions asked.

RECONDITIONED PRODUCT: Reconditioned product
is covered under the 1 Year Free Service Warranty.
The 90 Day Money Back Guarantee and the Three
Year Limited Warranty do not apply to reconditioned
product.

FREE WARNING LABEL REPLACEMENT: If your
warning labels become illegible or are missing, call
1-800-4-DeWALT or visit your local service center for a
free replacement.

6

Specications

Range 6in to 65ft (15cm to 20m)

Measuring Accuracy* ± 1/8in (± 3mm)*

Smallest Unit Displayed ± 1/16in (± 1mm)

Laser Class Class 2 (IEC/EN60825-1: 2014)

Laser Type ≤ 1.0mW @ 620-690nm

Laser/Backlight Automatic Switch-off After 30s

Unit Automatic Switch-off After 90s

Continuous Measuring Yes

Area/Volume Yes

Battery Life (2 x AAA) Up to 3000 Measurements

Dimension (H x D x W) 4.64 x 1.69 x 1.02in (118 x 43 x 26mm)

Weight (without Batteries)

2.5oz (71g)

Storage Temperature Range

-13° F ~ 158° F (-25° C ~ +70 C)

Operating Temperature Range

32° F ~ 104° F (0° C ~ +40° C)

*Measuring Accuracy depends on the current conditions:

• Under favorable conditions (good target surface and room temperature), up to 33ft (10m).

• Under unfavorable conditions (bright sunlight, a very weak reecting target surface, or large temperature

uctuations), the error can increase by to ± 0.003 in/ft (± 0.25mm/m) for distances over 33ft (10m).

7

E

Error Codes

If INFO appears on the display window with a Code number, perform the corresponding Corrective Action.

Code Description Corrective Action

101 Received Signal Too Weak,

Measuring Time Too Long

Use the target plate or change the target surface.

102 Received Signal Too High Target is too reective. Use the target plate or change the

target surface.

201 Too Much Background Light Reduce the background light on the target area.

202 Laser Beam Interrupted Remove the obstacle and repeat the measurement.

203 Insufcient Power Replace the batteries.

301 Temperature Too High Allow the device to cool down to a temperature within the

specied Operating Temperature Range.

302 Temperature Too Low Allow the device to warm up to a temperature within the

specied Operating Temperature Range.

401 Hardware Error Switch the device on/off several times. If the error still

occurs, return the defective device to the Service Center or
distributor. Refer to the Warranty.

402 Unknown Error Contact the Service Center or distributor. Refer to the

Warranty.

Notes:

ES

9

ES

Contenido

• Seguridad del usuario

• Seguridad de la batería

• Conguración (Cargar las baterías)

• Funcionamiento

• Garantía

• Especicaciones

• Códigos de error

Conserve todas las secciones de este manual
para referencia futura.

Seguridad del usuario

ADVERTENCIA:

Lea con atención las Instrucciones de seguridad

y el Manual del producto antes de usar este
producto. La persona responsable del producto
debe asegurarse de que todos los usuarios
comprendan y cumplan con estas instrucciones.

ADVERTENCIA:

La siguiente información de la etiqueta se coloca

en su herramienta láser para informarle la clase
de láser para su comodidad y seguridad.

La herramienta DW065E emite un rayo láser visible, como
se muestra en la Figura A. El rayo láser emitido es un láser
clase 2, según IEC 60825-1 y cumple con 21 CFR 1040.10

y 1040.11, con excepción de las desviaciones en virtud del

Aviso sobre el láser n.° 50, de fecha 24 de junio de 2007.

ADVERTENCIA:

Mientras la herramienta láser está en
funcionamiento, tenga cuidado de no exponer

los ojos al rayo de emisión láser (fuente de luz
roja). La exposición a un rayo láser durante un

período prolongado puede ser peligrosa para

los ojos. No mire el rayo con accesorios ópticos.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer el manual del usuario
del producto, el manual de seguridad del

láser y el manual de seguridad de la batería.

Cumplimiento de FCC

Este dispositivo cumple con la Sección 15 de las Normas
de la FCC. El funcionamiento está sujeto a las siguientes
dos condiciones: (1) Es posible que este dispositivo no
cause interferencias perjudiciales y (2) este dispositivo
debe aceptar toda interferencia recibida, incluida aquella
que pueda ocasionar un funcionamiento no deseado.

Declaración de la FCC

Este equipo ha sido probado y se ha determinado
que cumple con los límites para un dispositivo digital
de Clase B, en virtud de la Parte 15 de las normas de la
FCC. Estos límites están destinados a proporcionar una
protección razonable contra la interferencia perjudicial
en instalaciones residenciales. Este equipo genera, usa
y puede irradiar energía de radiofrecuencia y, si no se
instala y usa de acuerdo con las instrucciones, puede
causar interferencia perjudicial en las comunicaciones
de radio. Sin embargo, no hay garantía de que no se
produzca interferencia en una instalación en particular.
Si este equipo causa interferencia perjudicial a la

recepción de emisiones de radio o de televisión, lo cual

puede determinarse apagando y encendiendo el equipo,
se sugiere al usuario que intente corregir la interferencia
con una o más de las siguientes medidas:

- Cambie la orientación o la ubicación de la antena
de recepción.

- Aumente la separación entre el equipo y el receptor.

- Conecte el equipo en un tomacorriente que esté en un
circuito diferente de aquel al que está conectado el receptor.

- Consulte al distribuidor o a un técnico experimentado
de radio/TV para obtener asistencia.

Canadá, Avisos de Industry Canada (IC)

El circuito digital Clase B de este dispositivo cumple con
el estándar canadiense ICES-003. Este dispositivo cumple

con las normas RSS de exención de licencia de Industry

Canada. El funcionamiento está sujeto a las siguientes
dos condiciones: (1) este dispositivo no debe causar
interferencia perjudicial, y (2) este dispositivo debe aceptar
toda interferencia, incluidas aquellas que puedan causar
un funcionamiento no deseado.
Según las regulaciones de Industry Canada, el o los
radiotransmisores en este dispositivo solo pueden funcionar
usando una antena de un mismo tipo y ganancia máxima
(o inferior) aprobada para el transmisor por Industry
Canada. Para reducir la posibilidad de interferencia de radio
con otros usuarios, el tipo de antena y su ganancia deben
elegirse de forma tal que la potencia equivalente irradiada

isotrópicamente (e.i.r.p.) no sea superior a lo necesario para
una comunicación exitosa.

DeWalt, Slough, Bershire SL1 3YD, Reino Unido declara que
el producto DW065E cumple con los requisitos esenciales y
todas las demás disposiciones de la Directiva 1999/S/CE.

Póngase en contacto con DeWALT para obtener la
declaración de conformidad.

ES

10

Seguridad de la batería

ADVERTENCIA: Las baterías pueden explotar

o tener fugas y causar lesiones o incendios.
Para reducir el riesgo:
SIEMPRE siga todas las instrucciones y
advertencias en la etiqueta y el paquete
de la batería.
NO realice un corto circuito con los terminales
de la batería.

NO cargue baterías alcalinas.
NO mezcle baterías viejas y nuevas. Reemplace

todas las baterías al mismo tiempo por baterías
nuevas de la misma marca y tipo.

NO mezcle químicas de baterías.
NO deseche las baterías en el fuego.
SIEMPRE mantenga las baterías fuera del alcance

de los niños.
SIEMPRE quite las baterías si el dispositivo no
se usará por varios meses.
NOTA: Asegúrese de usar las baterías
recomendadas.
NOTA: Verique que las baterías se inserten
de la forma correcta, con la polaridad correcta.

Conguración
(Cargar las baterías)

1.

Localice el compartimento de la batería en la parte

posterior de la herramienta DW065E (Figura B
número 2).

2.

Con el dedo, jale el seguro hacia arriba para destrabar y

retirar la cubierta de la batería (Figura C número 1 y 2).

3.

Introduzca dos baterías AAA, asegurándose de que

los extremos - y + de la batería estén como se indica
dentro del compartimento (Figura C número 3).

4.

Deslice las clavijas en la parte inferior de la cubierta

de la batería en las ranuras del compartimento de
la batería (Figura C número 4).

5.

Empuje hacia abajo la cubierta de la batería hasta

que encaje en su lugar (Figura C número 5).

Cuando la herramienta esté encendida, el nivel de la batería

aparece en la pantalla (Figura E número 1).

Funcionamiento

Medición de la distancia a la pared
o a un objeto

1.

Haga clic en (Figura A número 3) para encender

la herramienta.

2.

Apunte el láser en la parte superior de la herramienta

(Figura A número 1) hacia el objeto o la pared para
medir la distancia que necesita (Figura D número 1).

3.

Haga clic en para medir la distancia desde la parte

inferior de la herramienta a la pared u objeto (Figura D
número 2).

4.

En la parte inferior de la pantalla (Figura A número 2),

puede ver el resultado de la medición actual (Figura E

número 3).

Para tomar una nueva medición, haga clic en para
mover la última medición a la línea anterior en la pantalla

(Figura E número 3). Luego, repita los pasos 2 a 4.

Medición de distancias continuamente

Para tomar una serie de mediciones mientras se está

moviendo, cambie al modo de medición continua.

1.

Haga clic en (Figura A número 3) para encender

la herramienta.

2.

Apunte el láser en la parte superior de la herramienta

(Figura A número 1) hacia el objeto o la pared para
medir la distancia que necesita (Figura D número 1).

3.

Haga clic y mantenga apretado durante 4

segundos para encender el modo de medición continua.

4.

En la parte inferior de la pantalla (Figura A número 2),

puede ver el resultado de la medición (Figura E
número 3), que irá cambiando a medida que mueva
la herramienta.

5.

Para tomar la última medición (desde la parte inferior

de la herramienta a un objeto o la pared) y salir del
modo continuo, haga clic en (Figura E número 3).

Para tomar una nueva medición, haga clic en para
mover la última medición a la línea anterior en la pantalla.

Luego, repita los pasos 2 a 5.

Medición de un área

Puede medir la superficie de una pared, del suelo
o de un objeto.

1.

Haga clic en (Figura A número 3) para encender

la herramienta.

2.

Haga clic en para mostrar en la pantalla

(Figura E número 4).

3.

Medición del ancho

• Apunte la parte superior de la herramienta
a un lado del objetivo (pared, piso u objeto).

• Coloque la parte inferior de la herramienta en
un extremo del objetivo y apunte el láser a través
de todo el ancho (Figura F número 1).

11

ES

• Haga clic en para ver la medición del ancho
en la parte superior de la pantalla.

4.

Medición de la longitud

• Coloque la parte inferior de la herramienta en un
extremo del objetivo y apunte el láser a través de
toda la longitud (Figura F número 2).

• Haga clic en para ver la medición de la longitud
en la segunda línea de la pantalla.

5.

Vea la medición del área en la parte inferior de la

pantalla (Figura E número 3).

Medición de volúmenes

Puede medir el volumen de una habitación o de un objeto.

1.

Haga clic en (Figura A número 3) para encender

la herramienta.

2.

Haga clic en dos veces para mostrar en

la pantalla (Figura E número 4).

3.

Medición del ancho

• Apunte la parte superior de la herramienta a un

lado del objetivo (habitación u objeto).

• Coloque la parte inferior de la herramienta en un
extremo del objetivo y apunte el láser a través de
todo el ancho (Figura F número 1).

• Haga clic en para ver la medición del ancho
en la parte superior de la pantalla.

4.

Medición de la longitud

• Coloque la parte inferior de la herramienta en un
extremo del objetivo y apunte el láser a través de
toda la longitud (Figura F número 2).

• Haga clic en para ver la medición de la longitud
en la segunda línea de la pantalla.

5.

Medición de la altura

• Apunte la parte inferior de la herramienta a un lado
del objetivo y apunte el láser a través de toda la
altura (Figura F número 3).

• Haga clic en para tomar la medición.

6.

Vea la medición del volumen en la parte inferior

de la ventana (Figura E número 3).

Cambio de la unidad de medida

Una vez que se toma la medición (el dispositivo no está
en modo continuo), puede cambiar la unidad de medida
de pies decimales (6.21 pies) a pies en fracciones (6 pies
02 in9/16), de pies en fracciones a metros (1.894 m),

de metros a in (74 9/16 in) o de in a pies decimales.

Mantenga presionado hasta ver el cambio en la

unidad de medición (2 a 3 segundos).

Apagado de la herramienta

La herramienta se puede apagar de cualquiera
de estas formas:

• Mantenga presionado durante varios segundos
(hasta que se apague la pantalla).

• Si no utiliza la herramienta durante 120 segundos,
se apagará automáticamente.

Garantía limitada por tres años

DeWALT reparará, sin cargo, cualquier falla que surja de

defectos de los materiales o de fabricación del producto,

durante hasta tres años a partir de la fecha de compra.
Esta garantía no cubre la falla de piezas debido al desgaste
normal o abuso de la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca

de reparaciones realizadas bajo garantía, visite www.
DeWALT.com o llame al 1-800-4-DeWALT (1-800-433-9258).
Esta garantía no cubre accesorios ni daños causados por
reparaciones realizadas o intentadas por terceros. Esta
garantía le otorga derechos legales específicos, además
de los cuales puede tener otros dependiendo del estado
o la provincia en que se encuentre.

Además de la garantía, las herramientas DeWALT están
cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DeWALT realizará el mantenimiento de la herramienta
y reemplazará las piezas desgastadas por su uso normal,
de forma gratuita, en cualquier momento durante un año
a contar desde la fecha de compra.

Garantía de devolución del dinero de 90 DÍAS

Si no está completamente satisfecho con el desempeño
de su herramienta eléctrica, láser o clavadora DeWALT,
cualquiera sea el motivo, podrá devolverlo dentro de los
90 días de la fecha de compra con su recibo y obtener
el reembolso completo de su dinero, sin necesidad de
responder a ninguna pregunta.

PRODUCTO REACONDICIONADO: El producto
reacondicionado está cubierto por la garantía de servicio

gratuito de 1 año. La garantía de devolución del dinero de

90 días y la garantía limitada de tres años no se aplican
a los productos reacondicionados.

REEMPLAZO GRATUITO DE LA ETIQUETA DE
ADVERTENCIA: Si sus etiquetas de advertencia son ilegibles

o faltan, llame al 1-800-4-DeWALT o visite a su centro de
servicio local para que se las reemplacen gratuitamente.

ES

12

Especicaciones

Rango 6 in a 65 pies (15 cm a 20 m)

Precisión de medición*

± 1/8 in (± 3 mm)*

Unidad más pequeña que se muestra

± 1/16 in (± 1 mm)

Clase de láser

Clase 2 (IEC/EN60825-1: 2014)

Tipo de láser

≤ 1.0mW @ 620-690nm

Apagado automático del láser
y la retroiluminación

Después de 30 segundos

Apagado automático

Después de 90 segundos

Medición continua

Sí

Área/Volumen

Sí

Duración de la batería (2 x AAA)

Hasta 3000 mediciones

Dimensiones (Alto x Profundidad x Ancho)

4.64 x 1.69 x 1.02 in (118 x 43 x 26 mm)

Peso (sin baterías)

2.5 oz (71 g)

Rango de temperatura de almacenamiento

-13 °F a 158 °F (-25 °C a +70 °C)

Rango de temperatura de funcionamiento

32 °F a 104 °F (0 °C a +40 °C)

*La precisión de la medición depende de las siguientes condiciones:

• En condiciones favorables (buena supercie del objetivo y temperatura ambiente), hasta 33 pies (10 m).

• En condiciones desfavorables (sol brillante, una supercie de reexión muy débil o grandes uctuaciones de
temperatura), el error puede aumentar en ± 0.003 in/pie (± 0.25 mm/m) en distancias de más de 33 pies (10 m).

13

ES

Códigos de error

Si en la pantalla aparece INFO junto con un número de código , realice la acción correctiva correspondiente.

Código Descripción Acción correctiva

101 Señal recibida demasiado débil,

Tiempo de medición demasiado

prolongado

Use la placa del objetivo o cambie la supercie del objetivo.

102 Señal recibida demasiado alta Objetivo demasiado reexivo. Use la placa del objetivo

o cambie la supercie del objetivo.

201 Demasiada luz de fondo Reduzca la luz de fondo sobre el área del objetivo.

202 Rayo láser interrumpido Retire el obstáculo y repita la medición.

203 Alimentación insuciente Reemplace las baterías.

301 Temperatura demasiado alta Deje que el dispositivo se enfríe hasta una temperatura dentro

del rango de temperatura de funcionamiento especicado.

302 Temperatura demasiado baja Deje que el dispositivo se caliente hasta una temperatura

dentro del rango de temperatura de funcionamiento

especicado.

401 Error de hardware Apague y encienda el dispositivo varias veces. Si el error

persiste, envíe el dispositivo defectuoso al centro de reparación

o al distribuidor. Consulte la garantía.

402 Error desconocido Póngase en contacto con el Centro de reparación

o el distribuidor. Consulte la garantía.

ES

14

Notas:

15

F

Contenu

• Sécurité des utilisateurs

• Sécurité des piles

• Conguration (chargement des piles)

• Fonctionnement

• Garantie

• Caractéristiques techniques

• Codes d’erreur

Conservez toutes les sections de ce manuel pour
consultation future.

Sécurité des utilisateurs

MISE EN GARDE:

Lisez avec attention les instructions de sécurité et
le manuel d’utilisation avant d’utiliser le produit. La
personne responsable de l’appareil doit s’assurer
que tous les utilisateurs comprennent et respectent
ces instructions.

MISE EN GARDE:

Pour votre commodité et votre sécurité, les
informations suivantes présentes sur l’étiquette

sont situées sur votre outil laser an de vous

informer de la classe du laser.

L’outil DW065E émet un faisceau laser visible telque

démontré sur la Figure A. Le faisceau laser émis appartient
à la Classe 2 conformément à la CEI 60825-1 et est
conforme aux normes 21 CFR 1040.10 et 1040.11 sauf
pour les exceptions selon l’avis N° 50 du laser en date
du 24 juin 2007.

MISE EN GARDE:

Lorsque l’outil laser est utilisé, n’exposez pas vos
yeux au faisceau laser émis (source de lumière
rouge). L’exposition à un faisceau laser pendant
une période prolongée peut être dangereuse
pour les yeux. Ne regardez pas directement dans
le faisceau avec des dispositifs d’aide optique.

MISE EN GARDE: Pour réduire le risque
de blessures, l’utilisateur doit lire le manuel
d’utilisation du produit, de sécurité du laser,

etde sécurité des piles.

Conformité aux exigences de la FCC

Cet appareil est conforme aux exigences de la section15

des réglementations FCC. L’utilisation est sujette aux

deux conditions suivantes:

(1) Cet appareil ne doit pas causer d’interférence nuisible; et

(2)cet appareil doit accepter toute interférence reçue, incluant

une interférence pouvant causer une opération indésirée.

Énoncé de la Commission fédérale des communications

Cet équipement a été testé et déclaré conforme aux

exigences relatives aux appareils numériques de classeB,
conformément à la section15 des réglementations FCC. Ces
limites sont conçues pour offrir une protection raisonnable

contre les interférences nuisibles dans une installation
résidentielle. Cet appareil génère, utilise et émet de
l’énergie de fréquences radio et peut, en cas d’installation
ou d’utilisation non conforme aux instructions, engendrer
des interférences nuisibles au niveau des communications
radio. Toutefois, il n’y a aucune garantie selon laquelle
l’interférence ne se produira pas dans une installation
particulière. Si cet équipement cause des interférences
nuisibles à une radio ou un téléviseur, ce qui peut être
déterminé en allumant ou en éteignant l’appareil, on
encourage l’utilisateur à tenter de corriger cette interférence

grâce à l’une des mesures suivantes:

- Réorientez ou déplacez l’antenne de réception.

- Éloignez le plus possible le matériel du récepteur.

- Branchez le matériel dans une prise électrique située
sur un circuit différent (pas celui sur lequel le récepteur
est connecté).

- Consultez le fournisseur ou un technicien radio/télé
expérimenté pour obtenir de l’aide.

Notications d’Industrie Canada (IC, Industry Canada),

Canada

Le circuit de cet appareil numérique de classe B est conforme
à l’ICES-003 (Canada). Cet appareil est conforme aux
exigences RSS d’Industrie Canada exempt de licence.

L’utilisation est sujette aux deux conditions suivantes:

(1) cet appareil ne doit pas causer d’interférences, et (2)

cetappareil doit accepter toutes les interférences, y compris

celles qui pourraient provoquer un fonctionnement non
souhaitable de l’appareil.
En vertu des réglementations d’Industry Canada, les
émetteurs radios de cet appareil doivent uniquement être
utilisés avec une antenne de type approuvé par Industry
Canada et ayant un gain maximal (ou inférieur) approuvé

par Industry Canada. An de réduire la possible interférence

radio avec les autres utilisateurs, le type d’antenne et son
gain doivent être sélectionnés de sorte que la puissance
isotrope rayonnée équivalente (PIRÉ) ne soit pas supérieure
à celle permise pour communiquer avec succès.

DeWalt, Slough, Bershire SL1 3YD, R-U déclare par la
présente que le produit DW065E est conforme aux exigences
essentielles et toutes les autres dispositions de la Directive
1999/S/CE. Veuillez communiquer avec DeWalt pour COD.

F

16

Sécurité des piles

MISE EN GARDE: Les piles peuvent exploser
ou fuir et peuvent provoquer des blessures ou

un incendie. Pour réduire ce risque:

TOUJOURS suivre toutes les instructions et
les avertissements indiqués sur l’étiquette

etl’emballage des piles.

NE PAS court-circuiter les bornes des piles.
NE PAS recharger des piles alcalines.
NE PAS mélanger piles neuves et usagées. Les

remplacer toutes en même temps par des piles
neuves de la même marque et du même type.
NE PAS mélanger les compositions chimiques
des piles.

NE PAS jeter les piles au feu.
TOUJOURS mettre les piles hors de portée

des enfants.
TOUJOURS retirer les piles si l’appareil n’a pas
été utilisé pendant plusieurs mois.
REMARQUE: Assurez-vous que les piles
recommandées sont utilisées.
REMARQUE: Assurez-vous que les piles sont
insérées de la bonne manière et que la polarité
est correcte.

Conguration (chargement
despiles)

1.

Localisez le verrou du compartiment des piles situé

au dos de l’outil DW065E (#2 à la Figure B).

2.

Avec vos doigts, tirez vers le haut pour déverrouiller

la serrure et retirer le couvercle des piles (#1 et #2

àla Figure C).

3.

Insérez deux piles AAA, en prenant soin de positionner

les extrémités - et + de chacune des piles dans

lecompartiment comme indiqué (#3 à la Figure C).

4.

Glissez les goupilles en bas du couvercle dans les

encoches du compartiment des piles (#4 à la Figure C).

5.

Poussez le couvercle jusqu’à ce qu’il s’enclenche

enplace (#5 à la Figure C).

Quand l’outil est en marche, le niveau de batterie apparaît
dans la fenêtre d’affichage (#1 à la Figure E).

Fonctionnement

Mesure de la distance sur un mur ou
un objet

1.

Cliquez sur (#3 à la Figure A) pour allumer l’outil.

2.

Pointez le laser sur le dessus de l’outil (#1 à la Figure A)

vers le mur ou un objet dont vous souhaitez mesurer
la distance (#1 à la Figure D).

3.

Cliquez sur pour mesurer la distance entre le

bas de l’outil et le mur ou l’objet (#2 à la Figure D).

4.

Au bas de la fenêtre d’affichage (#2 à la Figure A),

consultez la mesure actuelle (#3 à la Figure E).

Pour une nouvelle mesure, cliquez sur pour déplacer
la mesure actuelle à la ligne précédente de la fenêtre
d’affichage (#3 à la Figure E). Répétez les étapes 2 - 4.

Mesure de distance continue

Pour prendre une série de mesures tout en vous déplaçant,

passez en mode de mesure continue.

1.

Cliquez sur (#3 à la Figure A) pour allumer l’outil.

2.

Pointez le laser sur le dessus de l’outil (#1 à la Figure A)

vers le mur ou un objet dont vous souhaitez mesurer
la distance (#1 à la Figure D).

3.

Cliquez et maintenez pendant 4 secondes pour

activer le mode de mesure continue.

4.

Au bas de la fenêtre d’affichage (#2 à la Figure A),

consultez la mesure actuelle (#3 à la Figure E),
qui changera continuellement à mesure que vous
déplacez l’outil.

5.

Pour prendre la mesure actuelle (à partir de la base

de l’outil à un mur ou un objet) et quitter le mode
de mesure continue, cliquez sur (#3 à la Figure E).

Pour une nouvelle mesure, cliquez sur pour déplacer
la mesure actuelle à la ligne précédente de la fenêtre
d’affichage. Recommencez les étapes 2 - 5.

Surface de mesure

Vous pouvez mesurer la surface d’un mur, sol, ou objet.

1.

Cliquez sur (#3 à la Figure A) pour allumer l’outil.

2.

Cliquez sur pour afficher sur la fenêtre

d’affichage (#4 à la Figure E).

3.

Mesurer la largeur.

• Pointez le sommet de l’outil sur un côté de la cible
(mur, sol, ou objet).

• Placez le bas de l’outil à un bout de la cible et pointez
le point laser sur toute la largeur (#1 à la Figure F).

• Cliquez sur pour afficher la mesure de largeur
en haut de la fenêtre d’affichage.

4.

Mesurer la longueur.

• Placez le bas de l’outil à un bout de la cible et pointez
le point laser sur toute la longueur (#2 à la Figure F).

• Cliquez sur pour afficher la mesure de la
longueur sur la deuxième ligne de la fenêtre
d’affichage.

17

F

5.

Consultez la mesure de Surface au bas de la fenêtre

d’affichage (#3 à la Figure E).

Mesure de volume

Vous pouvez mesurer le volume d’une pièce ou d’un objet.

1.

Cliquez sur (#3 à la Figure A) pour allumer l’outil.

2.

Cliquez deux fois sur pour afficher sur

lafenêtre d’affichage (#4 à la Figure E).

3.

Mesurer la largeur.

• Pointez le sommet de l’outil sur un côté de la cible
(pièce ou objet).

• Placez le bas de l’outil à un bout de la cible et pointez
le point laser sur toute la largeur (#1 à la Figure F).

• Cliquez sur pour afficher la mesure de largeur
en haut de la fenêtre d’affichage.

4.

Mesurer la longueur.

• Placez le bas de l’outil à un bout de la cible et pointez
le point laser sur toute la longueur (#2 à la Figure F).

• Cliquez sur pour afficher la mesure de la longueur
sur la deuxième ligne de la fenêtre d’affichage.

5.

Mesurer la hauteur.

• Placez le bas de l’outil à un bout de la cible et pointez
le point laser sur toute la hauteur (#3 à la Figure F).

• Cliquez sur pour prendre la mesure.

6.

Consultez la mesure de Volume au bas de la fenêtre

d’affichage (#3 à la Figure E).

Changer l’unité de mesure

Une fois la mesure actuelle prise (l’appareil n’est pas
en mode de mesure continue), vous pouvez changer les

unités de mesure des pieds décimaux (6.21pi) en pieds
fractionnaires (6pi 02po9/16), des pieds fractionnaires
en mètres (1.894m), des mètres en pouces (749/16po),

ou des pouces en pieds décimaux.

Appuyez sur et maintenez jusqu’à voir le changement
de mesure (2 - 3 secondes).

Mettre l’outil hors tension

L’outil peut être mis hors tension de l’une des deux manières

suivantes:

• Appuyez sur et maintenez pendant plusieurs
secondes (jusqu’à ce que la fenêtre d’affichage se vide).

• Si vous n’utilisez pas l’outil pendant 120 secondes,

ilse désactive automatiquement.

Garantie limitée de trois ans

DeWalt réparera, sans frais, tout produit défectueux causé
par un défaut de matériel ou de fabrication durant une
période de trois ans à compter de la date d’achat. Cette
garantie ne couvre pas les défaillances de pièces dues
à une usure normale ou à une mauvaise utilisation
de l’outil. Pour plus de détails relatifs à la couverture
de la garantie et aux réparations sous garantie,
visitez le site Web www.DeWALT.com ou composez

le1–800–4-DeWALT (1-800-433-9258). Cette garantie ne

s’applique pas aux accessoires ni aux dommages causés
par des réparations effectuées ou tentées par des tiers.
Cette garantie confère des droits légaux particuliers à
l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres
droits variant d’un état ou d’une province à l’autre.

En plus de la présente garantie, les outils DeWALT sont

couverts par notre:

CONTRAT D’ENTRETIEN GRATUIT D’UN AN

DeWALT réparera l’outil et remplacera les pièces usées
au cours d’une utilisation normale et ce, gratuitement,
pendant une période d’un an à compter de la date d’achat.

Garantie de remboursement de 90JOURS

Si vous n’êtes pas entièrement satisfait des performances
de votre outil électrique, laser ou de votre cloueuse DeWALT
pour quelque raison que ce soit, vous pouvez le retourner,

accompagné d’un reçu, dans les 90 jours suivant la date

d’achat, pour un remboursement complet – sans aucune
question.

PRODUIT REMIS À NEUF: Tout produit remis à neuf
est couvert par une garantie d’entretien gratuit d’un
an. La garantie de remboursement après 90 jours et
la garantie limitée de trois ans ne s’appliquent pas aux
produits remis à neuf.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : Si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer

le1-800-4-DeWALT ou visiter le centre de réparation
leplus près pour un remplacement gratuit.

F

18

Caractéristiques techniques

Portée 15 cm à 20m (6 in à 65pi)

Précision de mesure* ± 3mm (± 1/8po)*

Plus petite unité afchée ± 1mm (± 1/16po)

Classe du laser Classe 2 (CEI/EN60825-1: 2014)

Type de laser ≤ 1.0mW @ 620-690nm

Arrêt automatique du laser/rétroéclairage Après 30 secondes

Arrêt automatique de l’appareil Après 90 secondes

Mesure continue Oui

Surface/Volume Oui

Durée des piles (2 x AAA) Maximum 3000 mesures

Dimensions (Hauteur x Profondeur x Largeur) 118 x 43 x 26mm (4.64 x 1.69 x 1.02po)

Poids (sans piles)

71g (2.5oz)

Températures de stockage tolérées

-25°C ~ +70°C (-13°F ~ 158°F)

Plage de températures de fonctionnement

0°C ~ +40°C (32°F ~ 104°F)

*La précision de mesure dépend des conditions actuelles:

• Dans des conditions favorables (bonne surface de cible et température de la pièce), jusqu’à 10m (33pi).

• Dans des conditions défavorables (soleil brillant, surface de cible très peu rééchissante, ou grandes variations

detempérature), l’erreur peut augmenter de ± 0.25mm/m (± 0.003po/pi) pour des distances dépassant 10m (33pi).

19

F

Codes d’erreur

Si INFO apparaît sur la fenêtre d’affichage avec un numéro de Code, effectuez les Actions correctrices correspondantes.

Code Description Action correctrice

101 Signal reçu trop faible, Temps

demesure trop long

Utilisez la plaque de mire ou changez la surface de cible.

102 Signal reçu trop élevé Cible trop rééchissante. Utilisez la plaque de mire ou changez

lasurface de cible.

201 Luminosité de fond trop forte Réduisez la luminosité de fond sur la surface visée.

202 Faisceau lumineux interrompu Déplacez l’obstacle et répétez la mesure.

203 Pas d’alimentation Remplacez les piles.

301 Température trop élevée Laissez l’appareil refroidir à une température dans la plage

detempérature de fonctionnement spéciée.

302 Température trop basse Laissez réchauffer l’appareil à une température dans la plage

detempérature de fonctionnement spéciée.

401 Erreur matérielle Actionnez l’interrupteur marche/arrêt de l’appareil plusieurs fois.

Si l’erreur se produit encore, rapportez l’appareil défectueux au
service après-vente ou au distributeur. Consultez la garantie.

402 Erreur inconnue Communiquez avec le service après-vente ou le distributeur.

Consultez la garantie.

F

20

Remarques:

21

PT

Índice

• Segurança do usuário

• Segurança da bateria

• Conguração (carga das baterias)

• Operação

• Garantia

• Especicações

• Códigos de erro

Guarde todas as seções deste manual para consulta
futura.

Segurança do usuário

ADVERTÊNCIA:

Leia cuidadosamente as instruções de
segurança e o manual do produto antes de usar

este produto. O responsável pelo produto deve

garantirque todos os usuários entendam esigam
estas instruções.

ADVERTÊNCIA:

As informações das etiquetas a seguir são

colocadas na ferramenta laser para informar

avocê a classe do laser, para sua conveniência
e segurança.

A ferramenta DW065E emite um feixe de laser visível,
como mostrado na Figura A. O feixe de laser emitido

éClasse 2 por IEC 60825-1 e está em conformidade
com21 CFR 1040.10 e 1040.11, exceto para divergências

concernentes ao Laser Notice (Aviso sobre laser) Nº 50,
com data de 24 de junho de 2007.

ADVERTÊNCIA:

Enquanto a ferramenta laser estiver em operação,
tenha cuidado para não expor seus olhos ao feixe
laser emitido (fonte de luz vermelha). A exposição

a um feixe laser por um longo tempo pode ser

prejudicial para seus olhos. Não olhe diretamente
para o feixe com instrumentos óticos.

ADVERTÊNCIA: Para reduzir o risco de ferimentos,

o usuário deve ler o manual do usuário do produto,

o manual de segurança do laser e os manuais
de segurança da bateria.

Conformidade com a FCC

Este equipamento está de acordo com a Parte 15

da Comissão Federal de Comunicações (FCC) dos

EUA. O funcionamento deste aparelho está sujeito às

seguintes condições: (1) Este dispositivo não poderá

causar interferência prejudicial e (2) este dispositivo
deverá aceitar qualquer interferência recebida, inclusive

interferências que possam resultar em operação indesejada.

Declaração da FCC

Este equipamento foi testado e está de acordo com os
limites estabelecidos para o dispositivo digital Classe B,
em conformidade com a parte 15 das Normas da FCC. Esses

limites são criados para oferecer proteção razoável contra
interferências prejudiciais em instalações residenciais. Este

equipamento produz, utiliza e irradia frequência de rádio e,

se não instalado e manipulado de acordo com as instruções,
poderá prejudicar as comunicações via rádio. Entretanto,
não há garantia de que não haverá interferência em uma
instalação em especíca. Se este equipamento provocar

interferência prejudicial a receptores de rádio ou televisores,
que poderá ser observada ao ligar e desligar o aparelho,
o usuário deverá tentar corrigir essa interferência com pelo

menos uma das ações a seguir:

- Reoriente a antena receptora ou mude-a de lugar.

- Aumente a distância entre o equipamento e o receptor.

- Conecte o equipamento a uma tomada em um circuito
diferente daquele ao qual o receptor está conectado.

- Consulte o revendedor ou um técnico experiente de rádio
e TV para obter ajuda.

Avisos da Industry Canada (IC)

O circuito digital de classe B deste dispositivo está em
conformidade com o ICES-003. Este dispositivo está em

conformidade com as normas RSS de isenção de licença

da Industry Canada. O funcionamento deste aparelho está

sujeito às seguintes condições: (1) este dispositivo não deve

causar interferência prejudicial e (2) este dispositivo deve
aceitar qualquer interferência, incluindo interferência que
possa causar o funcionamento indesejado do aparelho.

De acordo com as regulamentações da Industry Canada, o

transmissor de rádio deste dispositivo pode operar utilizando
um tipo de antena de ganho máximo (ou mínimo) aprovada

para o transmissor pela Industry Canada. A m de reduzir

potenciais interferências de rádio a outros usuários, o tipo
de antena e seu ganho devem ser escolhidos de modo que

a potência isotrópica radiada equivalente (PIRE) não seja
maior que o necessário para que ocorra uma comunicação

bem sucedida.
A DeWalt, Slough, Bershire SL1 3YD, UK declara, por meio

deste, que o produto DW065E está em conformidade com

os requisitos essenciais e com todas as outras provisões

da Diretiva 1999/S/EC. Entre em contato com a DeWalt
para obter o DoC.

PT

22

Segurança da bateria

ADVERTÊNCIA: As baterias podem explodir ou

vazar e causar ferimentos ou incêndios. Para reduzir
os riscos:

SEMPRE siga todas as instruções e advertências
contidas no rótulo e na embalagem da bateria.

NÃO faça curto circuito nos terminais para baterias.
NÃO recarregue pilhas alcalinas.
NÃO misture baterias velhas e novas. Substitua

todas ao mesmo tempo por novas da mesma
marca e tipo.

NÃO misture composições químicas das baterias.
NÃO jogue as baterias no fogo.
SEMPRE mantenha as baterias fora do alcance

das crianças.
SEMPRE remova as baterias se não tiver a
intenção de usar o equipamento nos próximos

meses.

OBSERVAÇÃO: Certique-se de que as baterias

recomendadas sejam usadas.

OBSERVAÇÃO: Verique se as baterias foram

colocadas de maneira devida, com a polaridade
correta.

Conguração (carga das baterias)

1.

Localize a trava do compartimento da bateria na parte

posterior da ferramenta DW065E (Figura B2).

2.

Com o dedo, puxe o trinco para cima para abrir o

compartimento e retirar a porta da bateria (Figuras
C1 e C2).

3.

Insira duas baterias AAA, certificando-se de posicionar as

extremidades - e + de cada bateria de acordo com o que
está marcado no compartimento da bateria (Figura C3).

4.

Deslize os pinos na parte inferior da porta do

compartimento de baterias para os encaixes

nocompartimento de baterias (Figura C4).

5.

Empurre para baixo a porta da bateria até encaixá-la

no lugar (Figura C5).

Quando a ferramenta estiver ligada, o nível da bateria

émostrado na janela de exibição (Figura E1).

Operação

Medição da distância até um objeto ou
até a parede

1.

Clique em (Figura A3) para ligar a ferramenta.

2.

Aponte o laser para a parte superior da ferramenta

(Figura A1) ou para a parede ou objeto cuja distância
precisa medir (Figura D1).

3.

Clique em para medir a distância da parte inferior

da ferramenta até a parede ou objeto (Figura D2).

4.

Na parte inferior da janela de exibição (Figura 2),

veja a medição da corrente (Figura E3).

Para um novo cálculo, clique em para mover a medição
da corrente para a linha anterior na janela de exibição

(Figura E3). Repita as etapas 2 a 4.

Medição contínua das distâncias

Para fazer uma série de medições conforme você se move
ao redor, mude para o modo Medição contínua.

1.

Clique em (Figura A3) para ligar a ferramenta.

2.

Aponte o laser para a parte superior da ferramenta

(Figura A1) ou para a parede ou objeto cuja distância
precisa medir (Figura D1).

3.

Clique em e mantenha pressionado durante

quatro segundos para ligar o modo Medição contínua.

4.

Na parte inferior da janela de exibição (Figura A2),

veja a medição da corrente (Figura E3), que continuará

mudando, conforme você move a ferramenta.

5.

Para fazer a medição da corrente (na parte inferior da

ferramenta para até a parede ou objeto) e sair do modo

Medição contínua, clique em (Figura E3).

Para fazer uma nova medição, clique em para mover
a medição da corrente até a linha anterior na janela de
exibição. Em seguida, repita as etapas de 2 a 5.

Área de medição

Você pode medir a área de uma parede, do chão ou do objeto.

1.

Clique em (Figura A3) para ligar a ferramenta.

2.

Clique em para mostrar na janela de

exibição (Figura E4).

3.

Meça a largura.

• Aponte a parte superior da ferramenta para um lado

do alvo (parede, chão ou objeto).

• Posicione a parte inferior da ferramenta em uma
extremidade do alvo e aponte o laser para toda

alargura (Figura F1).

• Clique em para exibir a medição da largura
na parte superior da janela de exibição.

4.

Meça o comprimento.

• Posicione na parte inferior em uma extremidade
do instrumento sobre o laser de ponto em ponto

eo comprimento (Figura F2).

• Clique para exibir a medição do comprimento
da segunda linha da janela de exibição.

23

PT

5.

Veja a medida de área na parte inferior da janela

de exibição (Figura E3).

Medição do volume

Você pode medir o volume de um objeto ou de uma sala.

1.

Clique em (Figura A3) para ligar a ferramenta.

2.

Clique em duas vezes para exibir na janela

de exibição (Figura E4).

3.

Meça a largura.

• Aponte a parte superior da ferramenta para um lado
do alvo (sala ou objeto).

• Posicione a parte inferior da ferramenta em uma
extremidade do alvo e aponte o laser para toda

alargura (Figura F1).

• Clique em para exibir a medição da largura
na parte superior da janela de exibição.

4.

Meça o comprimento.

• Posicione na parte inferior em uma extremidade
do instrumento sobre o laser de ponto em ponto

eo comprimento (Figura F2).

• Clique para exibir a medição do comprimento
da segunda linha da janela de exibição.

5.

Meça a altura.

• Posicione a parte inferior da ferramenta em uma
extremidade do alvo e aponte o laser na altura
(Figura F3).

• Clique em para realizar a medição.

6.

Veja a medição do volume na parte inferior da janela

de exibição (Figura E3).

Alteração da unidade de medida

Depois de a medição de corrente ter sido realizada
(odispositivo não está no modo Medição contínua),

você pode alterar a unidade de medida de pés decimais
(6,21 pés) para pés fracionários (6 pés 02 pol. 9/16 pol.),
de pés fracionários para metros (1.894 m), de metros
para polegadas (74 9/16 pol.) ou de polegadas para
pés decimais.

Mantenha pressionado até vir a mudança da medição
(2 a 3 segundos).

Desligamento da ferramenta

A ferramenta pode ser desligada em qualquer das seguintes
formas:

• Mantenha pressionado por vários segundos

(até que a janela de exibição fique vazia).

• Se não usar a ferramenta durante 120 segundos, ela será
automaticamente desligada.

Garantia limitada de 3 anos

A DeWALT realizará reparos, sem cobrança de taxa, de

todos os defeitos provocados por falha do material ou

de fabricação por três anos contados a partir da data da
compra. Esta garantia não cobre falhas da peça provocadas

pelo desgaste natural ou por uso incorreto da ferramenta.

Para obter mais informações sobre a cobertura da garantia
e sobre as informações de reparos abrangidos, visite www.

DeWALT.com ou ligue para 1-800-4-DeWALT (1-800-433-

9258). Esta garantia não se aplica a acessórios ou danos

provocados onde já tiver havido reparo ou tentativa de
reparo por terceiros. Esta garantia oferece a você os direitos
legais específicos e você poderá ter outros direitos que

podem variar de acordo com a sua região.

Além da garantia, as ferramentas da DeWALT têm

acobertura de:

1 ANO DE MANUTENÇÃO GRATUITA

A DeWalt realizará manutenção na ferramenta e substituirá
as peças desgastadas por uso normal, gratuitamente,

a qualquer momento durante o primeiro ano depois
da compra.

90 DIAS DE GARANTIA DE DEVOLUÇÃO

DO DINHEIRO

Caso não esteja totalmente satisfeito com o desempenho

de sua ferramenta elétrica, laser ou colocador de pregos
da DeWalt, você poderá devolver o equipamento em
até 90 dias contados a partir da data da compra com

um recibo para reembolso completo - e não precisará

responder a perguntas.

PRODUTO RECONDICIONADO: Produtos recondicionados

são cobertos pela Garantia de Manutenção Gratuita de

1 Ano. A Garantia de 90 Dias ou Seu Dinheiro de Volta

e a Garantia Limitada de Três Anos não se aplicam a

produtos recondicionados.

SUBSTITUIÇÃO GRATUITA DOS RÓTULOS DE
ADVERTÊNCIA: Se as etiquetas de aviso se tornarem

ilegíveis ou estiverem faltando, telefone para 1-800-4-DeWalt

ou visite a assistência técnica para substituição gratuita.

PT

24

Especicações

Alcance 15 cm a 20 m (6 pol a 65 pés)

Precisão de medição* ± 3 mm (± 1/8 pol.)*

Menor unidade exibida ± 1 mm (± 1/16 pol.)

Classe do Laser Classe 2 (IEC/EN60825-1: 2014)

Tipo de laser ≤ 1.0mW @ 620-690nm

O laser desliga automaticamente a luz
de fundo

depois de 30 seg

A unidade desliga automaticamente depois de 90 seg

Medição contínua Sim

Área/Volume Sim

Vida útil da bateria (2 x AAA) Até 3.000 medições

Dimensão (A x L x C) 118 mm x 43 mm x 26 mm (4,64 pol. x 1,69 pol. x 1,02 pol.)

Peso (sem as baterias)

71 g (2,5 oz)

Intervalo de temperatura de
armazenamento

-25 °C ~ +70 °C (-13 °F ~ 158 °F)

Intervalo de temperatura de operação

0 °C ~ +40 °C (32 °F ~ 104 °F)

*A precisão da medição depende das condições da corrente:

• Em condições favoráveis (boa superfície do alvo e temperatura ambiente), até 10 m (33 pés).

• Em condições desfavoráveis (luz do sol intensa, superfície do alvo com muito pouca reexão ou grandes utuações
de temperatura), o erro pode aumentar para ± 0,25 mm/m (± 0,003 pol./pés) para distâncias de mais de 10 m (33 pés).

25

PT

Códigos de erro

Se INFO aparecer na janela de exibição com um número de código, execute a ação corretiva correspondente.

Código Descrição Ação corretiva

101 Sinal recebido fraco demais

e tempo de medição longo

demais

Use a placa-alvo ou altere a superfície do alvo.

102 Sinal recebido demasiado

intenso

O alvo é reexivo demais. Use a placa-alvo ou altere a superfície

do alvo.

201 Muita luz de fundo Reduza a luz de fundo sobre a área do alvo.

202 Feixe de laser interrompido Remova o obstáculo e repita a medição.

203 Alimentação insuciente Substitua as baterias.

301 Temperatura muito alta Deixe o aparelho esfriar a uma temperatura dentro da faixa

detemperatura de operação especicada.

302 Temperatura muito baixa Deixe o aparelho aquecer até uma temperatura dentro da faixa

de temperatura de operação especicada.

401 Erro de hardware Ligue/desligue o dispositivo várias vezes. Se o erro ainda ocorrer,

devolva o aparelho defeituoso para a assistência técnica ou
distribuidor. Consulte a garantia.

402 Erro desconhecido Entre em contato com a assistência técnica ou com o distribuidor.

Consulte a garantia.

PT

26

Observações:

© 2016 DeWalt Industrial Tool Co.,

701 East Joppa Road,

Towson, MD 21286

Made in China

097349

October 2016

www.dewalt.com
