DeWalt DCN693, DCN694 User Manual

DCN693 DCN694

Final Page size: A5 (148mm x 210mm)

Dansk (oversat fra original brugsvejledning) 6

Deutsch (übersetzt von den originalanweisungen) 24

English (original instructions) 44

Español (traducido de las instrucciones originales) 61

Français (traduction de la notice d’instructions originale) 81

Italiano (tradotto dalle istruzioni originali) 101

Nederlands (vertaald vanuit de originele instructies) 121

Norsk (oversatt fra de originale instruksjonene) 141

Português (traduzido das instruções originais) 157

Suomi (käännetty alkuperäisestä käyttöohjeesta) 177

Svenska (översatt från de ursprungliga instruktionerna) 195

Türkçe (orijinal talimatlardan çevrilmiştir) 212

 (μετάφραση από τις πρωτότυπες οδηγίες) 231

Figure 1

DCN693

Figure 3

Figure 2

Figure 2a

Figure 6 Figure 7

Figure 5Figure 4

Figure 8

Figure 9

Figure 10

Figure 11a

Figure 11c Figure 11d

Figure 11e

Figure 11b

Dansk

Tillykke!

Du har valgt et

DeWALT

-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør

DeWALT

én

af de mest pålidelige partnere for professionelle brugere af elværktøj.

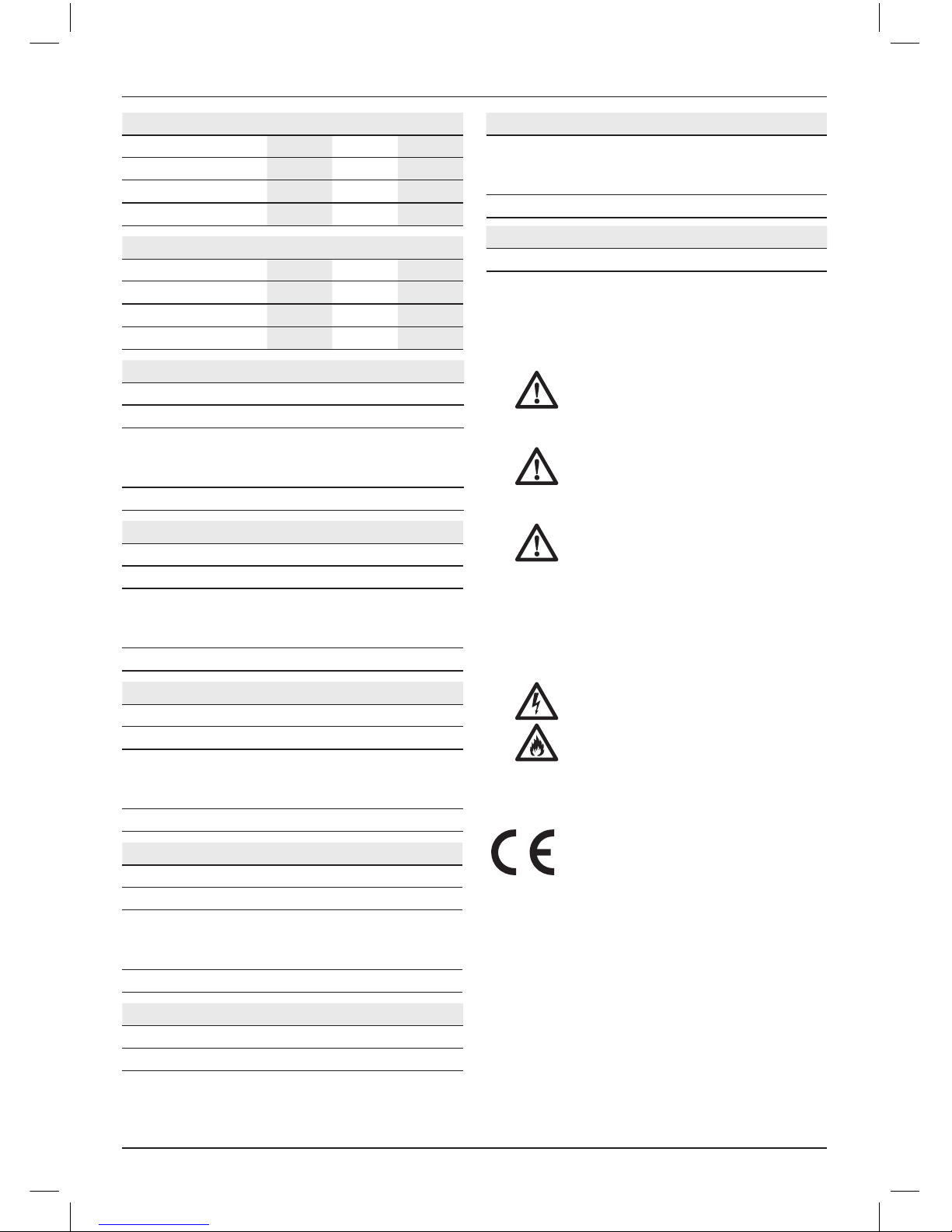

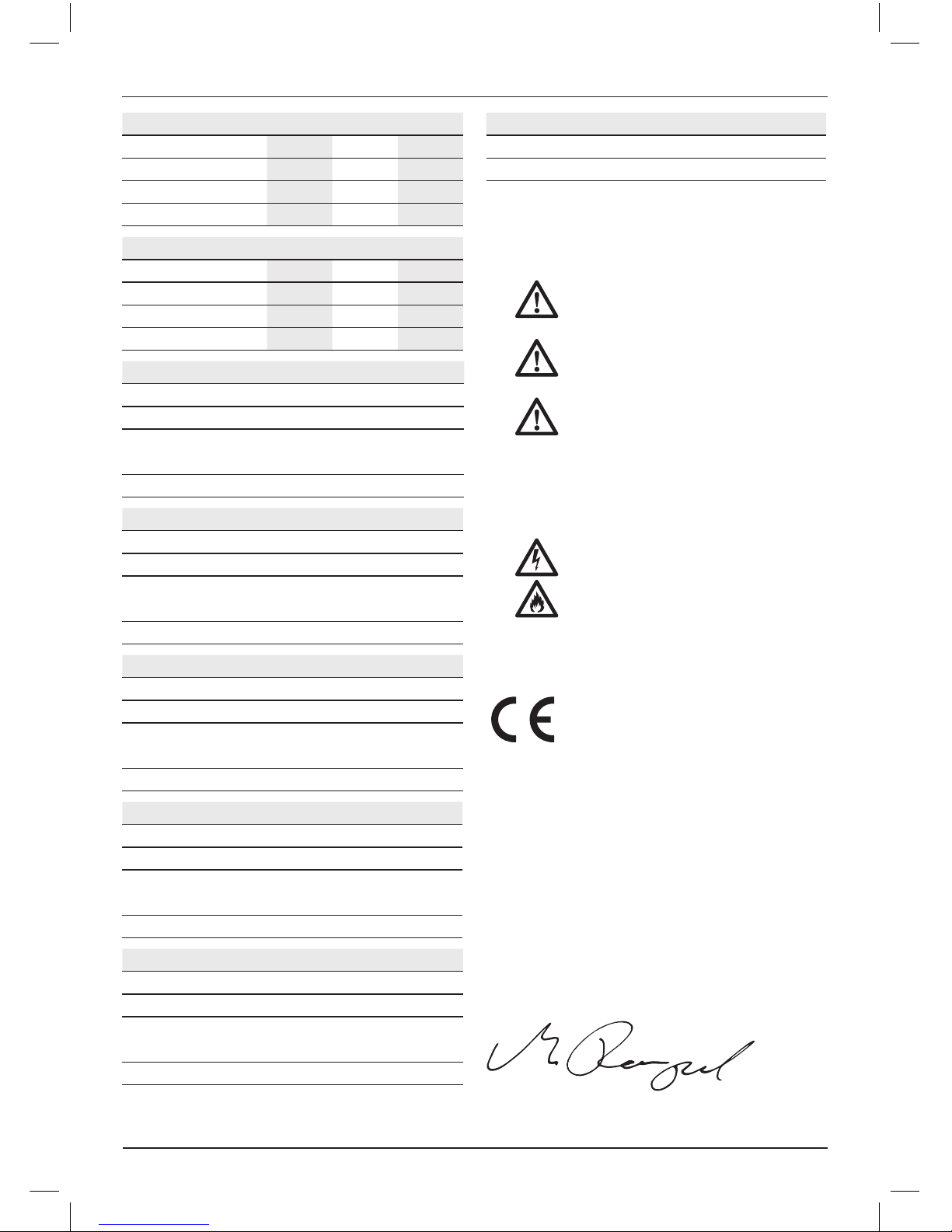

Tekniske data

DCN693 DCN694

Spænding V

18 18 Type 1 1 Batteritype Li-Ion Li-Ion

Affyring Sekventiel/

RapidCycle Sekventiel

Sekventiel/

RapidCycle Sekventiel Multi-speed Yes No Magasinvinkel 33° 33° Søm

længde (hastighed 1) mm 40 35 længde (hastighed 2) mm 50-60 N/A sømdiameter mm 3,4-4,0 3,4-4,0 vinkel 30–35° 30–35° hovedgeometri runde runde bearbejdningstype papir papir

Vægt (uden batteripakke) kg 8,0 8,0

Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN 60745:

LPA (emissions lydtryksniveau) dB(A) 87 87 LWA (lydtryksniveau) dB(A) 98 98 K (usikkerhed for det angivne lydniveau) dB(A) 3 3

Vibrationsemissionsværdi ah = m/s

< 2,5 < 2,5

Usikkerhed K = m/s

1,5 1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant.

TRÅDLØS METALKONNEKTOR SØMPISTOL DCN693, DCN694

Et estimat af eksponeringsniveauet for

vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificér yderligere

sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation af arbejdsmønstre.

Dansk

Sikringer: Europa 230V værktøj 10 Amp, el-net

Deﬁnitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig

situation, der medmindre den undgås,

vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig

situation, der medmindre den undgås,

kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig

situation, der medmindre den undgås,

kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med personskade, men som kan resultere i produktskade.

Angiver risiko for elektrisk stød.

Angiver brandfare.

EF-konformitetserklæring

MASKINDIREKTIV

TRÅDLØS METALKONNEKTOR SØMPISTOL DCN693, DCN694

DeWALT

erklærer, at produkterne beskrevet under

Tekniske data er udformet i overensstemmelse med: 2006/42/EC, EN60745-1:2009 +A11:2010, EN60745-2-16:2010.

Disse produkter overholder også direktivet 2004/108/EC(indtil 19.04.2016), 2014/30/EU(fra

20.04.2016) og 2011/65/EU. Kontakt

DeWALT

på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af

DeWALT

Batteripakke DCB180 DCB181 DCB182 Batteritype

Li-Ion Li-Ion Li-Ion

Spænding

18 18 18

Ydeevne

Ah 3,0 1,5 4,0

Vægt

kg 0,64 0,35 0,61

Batteripakke DCB183/B DCB184/B DCB185 Batteritype

Li-Ion Li-Ion Li-Ion

Spænding

18 18 18

Ydeevne

Ah 2,0 5,0 1,3

Vægt

kg 0,40/0,45 0,62/0,67 0,35

Oplader DCB105 Netspænding V

230 Batteritype 10,8/14,4/18 Li-Ion Ca. opladningstid af

batteripakke

min 25 (1,3 Ah) 30 (1,5 Ah) 40 (2,0 Ah)

55 (3,0 Ah) 70 (4,0 Ah) 90 (5,0 Ah)

Vægt

kg 0,49

Oplader DCB107 Netspænding V

230 Batteritype 10,8/14,4/18 Li-Ion Ca. opladningstid af

batteripakke

min 60 (1,3 Ah) 70 (1,5 Ah) 90 (2,0 Ah)

140 (3,0 Ah) 185 (4,0 Ah) 240 (5,0 Ah)

Vægt

kg 0,29

Oplader DCB112 Netspænding V

230 Batteritype 10,8/14,4/18 Li-Ion Ca. opladningstid af

batteripakke

min 40 (1,3 Ah) 45 (1,5 Ah) 60 (2,0 Ah)

90 (3,0 Ah) 120 (4,0 Ah) 150 (5,0 Ah)

Vægt

kg 0,36

Oplader DCB113 Netspænding V

230 Batteritype 10,8/14,4/18 Li-Ion Ca. opladningstid af

batteripakke

min 30 (1,3 Ah) 35 (1,5 Ah) 50 (2,0 Ah)

70 (3,0 Ah) 100 (4,0 Ah) 120 (5,0 Ah)

Vægt

kg 0,4

Oplader DCB115 Netspænding V

230 Batteritype 10,8/14,4/18 Li-Ion Ca. opladningstid af

batteripakke

min 22 (1.3 Ah) 22 (1.5 Ah) 30 (2.0 Ah)

45 (3.0 Ah) 60 (4.0 Ah) 75 (5.0 Ah)

Vægt

kg 0,5

Dansk

c) Undlad at udsætte elektrisk værktøj for

regn eller våde forhold. Hvis der trænger

vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.

d) Undlad at udsætte ledningen for

overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller

sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs,

skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af

en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved

at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at

der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres.

Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.

e) Undlad at række for langt. Hold hele

tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.

Markus Rompel Direktør for maskinteknik

DeWALT

, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

16.11.2015

ADVARSEL: Læs

instruktionsvejledningen for at reducere risikoen for personskader.

Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle

sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse

af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit elektroniske(ledning) eller batteribetjente(trådløse) elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og

godt oplyst. Rodede eller mørke områder

giver anledning til ulykker.

b) Undlad at benytte elektrisk værktøj i

en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner

gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på

afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du

mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød.

b) Undgå kropskontakt med jordforbundne

overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget

risiko for elektrisk stød, hvis din krop er jordforbundet.

Dansk

andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader,

som er angivet af fabrikanten. En

oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.

b) Brug kun elektrisk værktøj med de

batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan

skabe risiko for personskade og brand.

c) Når en batteripakke ikke er i brug,

skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem

batterikontakter kan forårsage forbrænding eller brand.

d) Hvis en batteripakke udsættes for

overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp.

Batterivæske kan forårsage irritation eller forbrænding.

6) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at

værktøjets driftssikkerhed opretholdes.

Sikkerhedsinstruktioner for trådløse sømpistoler

• Sørg altid for, at værktøjet er forsynet med lukkemekanismer. Skødesløs håndtering af

sømpistolen kan medføre uventet udløsning af lukkemekanismer og personskader.

• Ret ikke værktøjet imod dig selv eller nogen i nærheden. Uventet udløsning vil løsne lukkemekanismen og medføre personskade.

• Aktivér kun værktøjet, når det er sikkert placeret imod et arbejdsemne. Hvis værktøjet ikke har kontakt til arbejdsemnet, kan lukkemekanismen blive afledt væk fra dit mål.

• Slå strømmen fra værktøjet, hvis lukkemekanismen blokeres i værktøjet. Når du frigør en blokeret lukkemekanisme, kan sømpistolen blive aktiveret ved et uheld, hvis strømmen er tilsluttet.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt

hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings-

eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse

af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj,

hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan

kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne

forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet.

Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er

forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til

Dansk

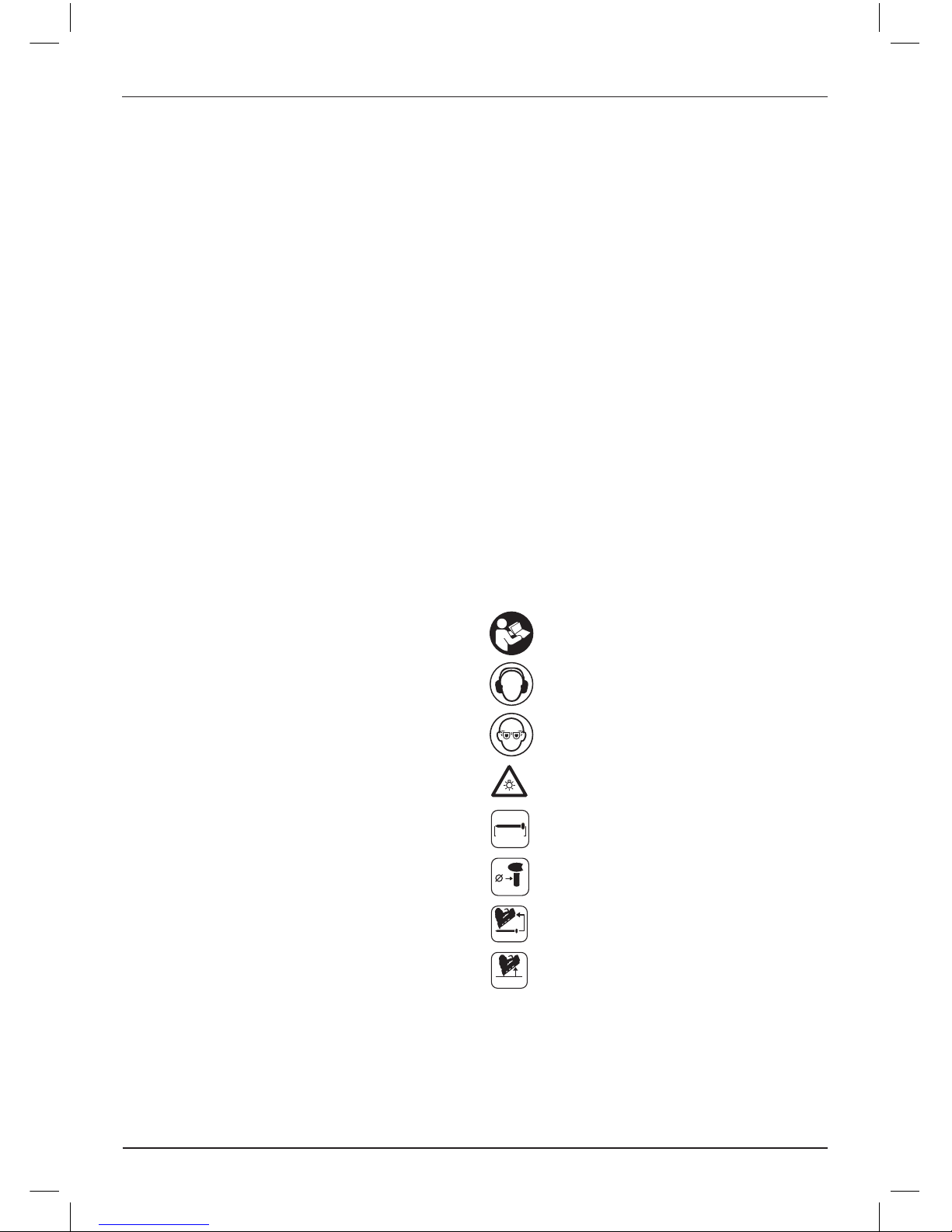

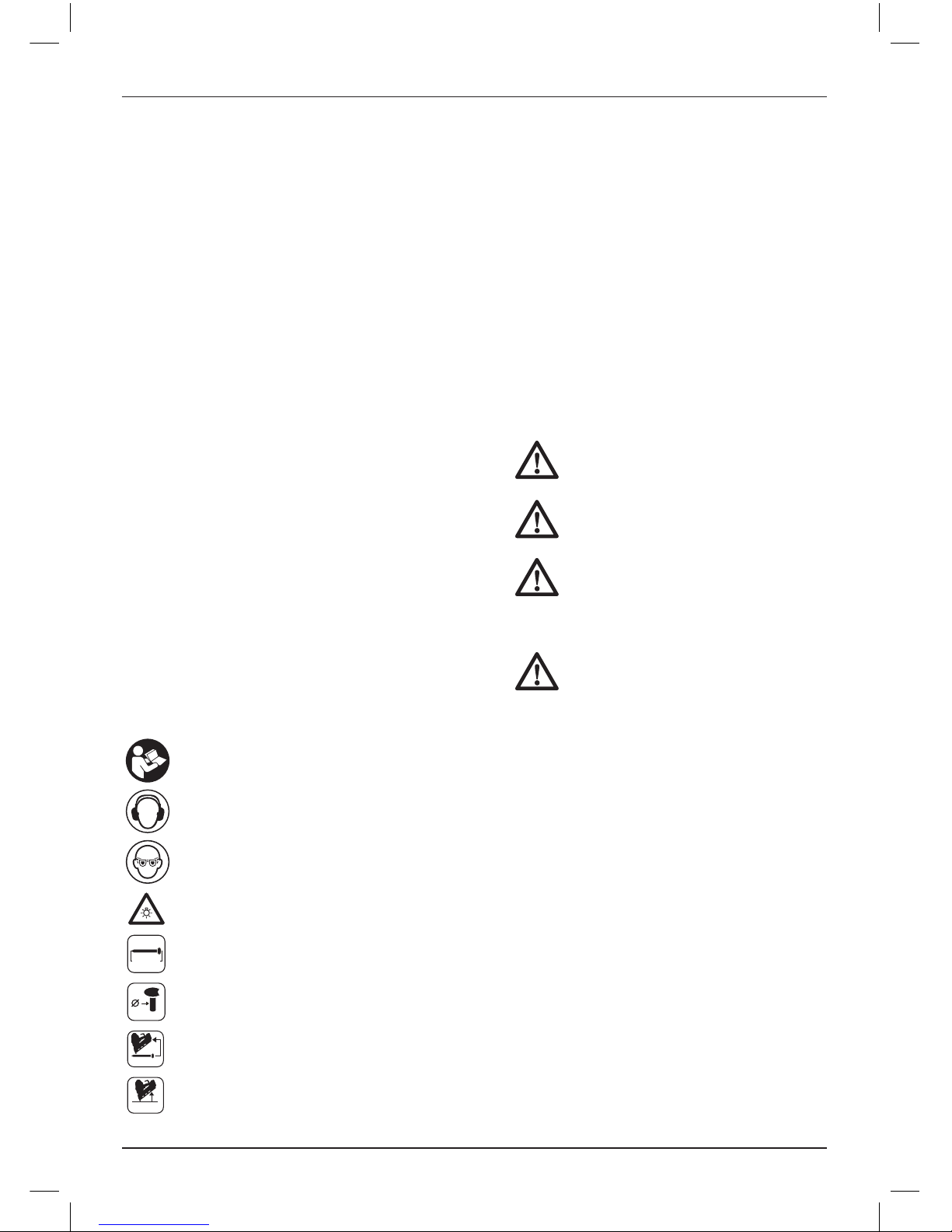

Bær høreværn.

Brug øjeværn.

Synlig stråling Kig ikke ind i lyset.

35-60mm

Sømlængde.

3.3–4.1 mm

Sømtykkelse.

Kapacitet i magasin.

30 - 34˚

Magasinvinkel

DATOKODEPOSITION

Datokoden, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2016 XX XX

Produktionsår

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for chok. Lad ikke

nogen flydende væsker komme ind i opladeren. Det kan resultere i et elektrisk chok.

ADVARSEL: Vi anbefaler brug af

en reststrømsanordning med en reststrømskapacitet på 30mA eller mindre.

FORSIGTIG: Risiko for brand. For at

reducere risikoen for kvæstelser, oplad kun

DeWALT

genopladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at

sikre, at de ikke leger med udstyret.

BEMÆRK: Under bestemte forhold, når

opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art

• Brug ikke denne strømpistol til fastgørelse af kabler. Den er ikke designet til installation af elkabler og kan beskadige isoleringen på elkabler og kan fremkalde elektrisk chok eller brandfare.

• Anvend ikke værktøjet som en hammer.

For undtagelser kontrollér de lokale

arbejdspladsregulativer.

• Kontrollér altid de lokale arbejdspladsregulativer.

• Brug altid sikkerhedsbriller.

• Bær altid høreværn.

• Brug altid kun de fastgørelseselementer, der er angivet i vejledningen.

• Brug ikke stativer til montering af værktøjet til en holder.

• Adskil eller bloker ikke nogen dele af det elektriske værktøjs fastgørelseselementer som f.eks. kontaktudløseren.

• Før udførelsen af en opgave skal det kontrolleres, at sikkerheds- og

-aftrækkermekanismen fungerer korrekt, og at alle bolte og møtrikker er ordentligt fastspændt.

• Sømpistolen må aldrig affyres ud i luften.

• Når værktøjet bæres omkring i arbejdsområdet må dette aldrig gøres med aftrækkeren aktiveret.

• Tag hensyn til forholdene på arbejdsområdet. Sømmene kan trænge igennem tynde arbejdsemner eller smutte på arbejdsemnets hjørner og kanter og derved forårsage fare for personskade.

• Undlad at drive søm tæt på arbejdsemnets kant.

• Undlad at drive søm oven på andre søm.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

– Hørenedsættelse. – Risiko for personskade som følge af flyvende

partikler.

– Risiko for forbrænding ved at røre ved tilbehør,

der bliver varmt under betjening.

– Risiko for personskade som følge af forlænget

brug.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Dansk

lignende kvalificeret person for at forebygge enhver risiko.

• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke

reducere denne risiko.

• Forsøg ALDRIG at tilslutte 2 opladere til hinanden.

• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til

køretøjer.

GEM DISSE INSTRUKTIONER

Opladere

DCB105, DCB107, DCB112, DCB113 og DCB115 opladere accepterer 10.8V, 14,4V og 18V XR Li-Ion(DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B og DCB185) batteripakker.

DeWALT

opladere kræver ingen justering og er

designet til at være så brugervenlige som muligt.

Opladningsprocedure(Fig. 2, 2a)

1. Indsæt opladeren i en passende udgang, før batteripakken indsættes.

2. Indsæt batteripakken(L) i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde(opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.

3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Pakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren.

BEMÆRK: For at sikre maksimal ydeevne og levetid for litium-ion-batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Opladningsproces

Se tabellen nedenfor for batteripakkens opladestatus.

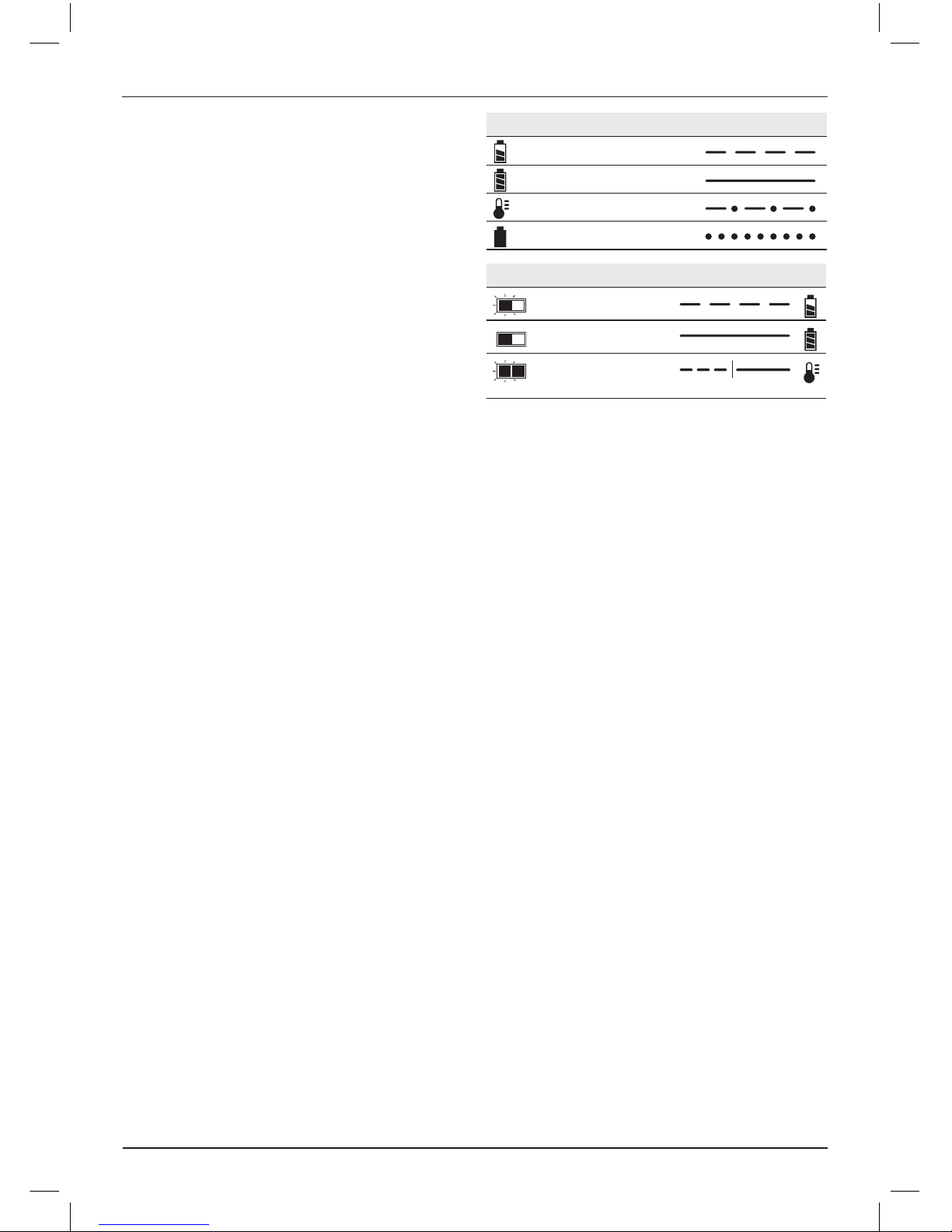

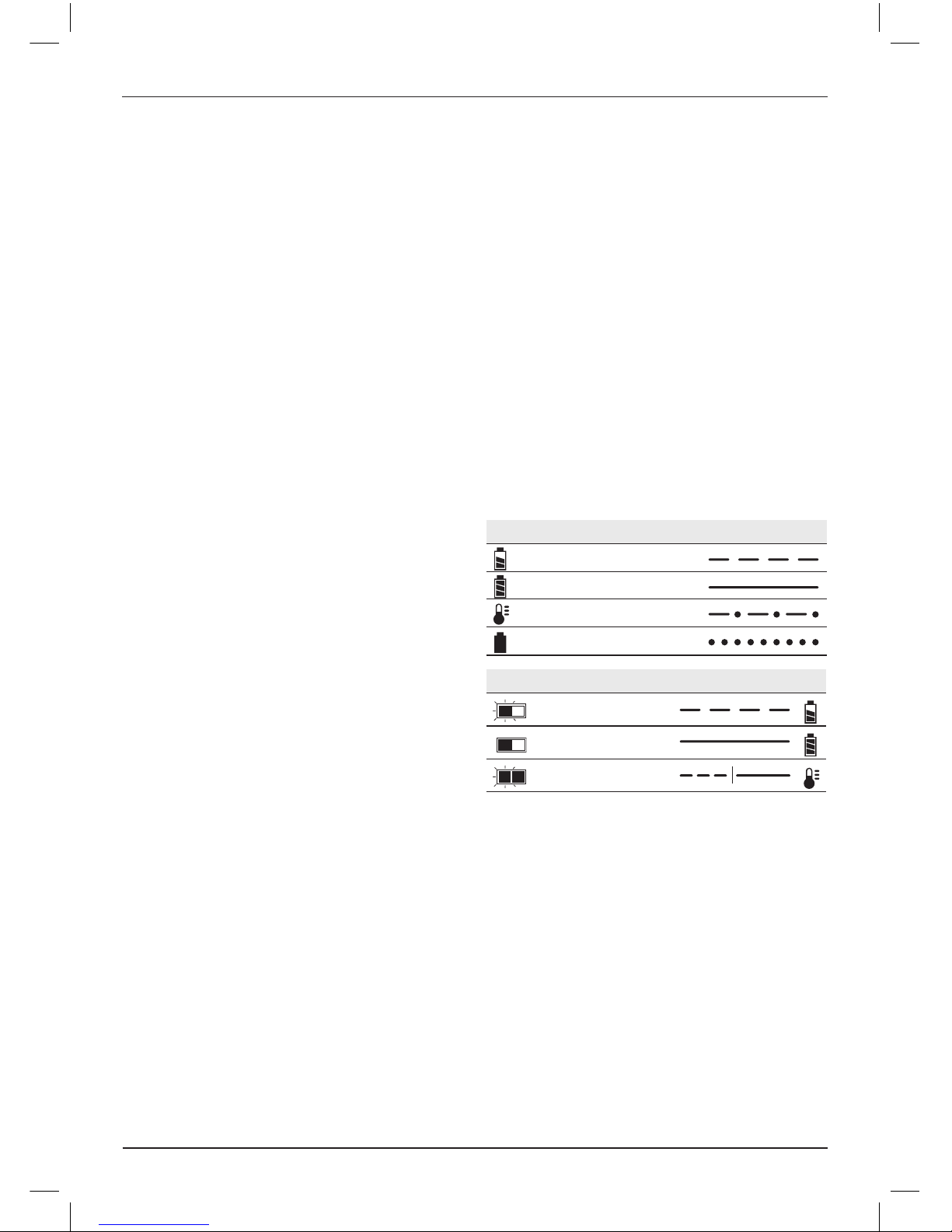

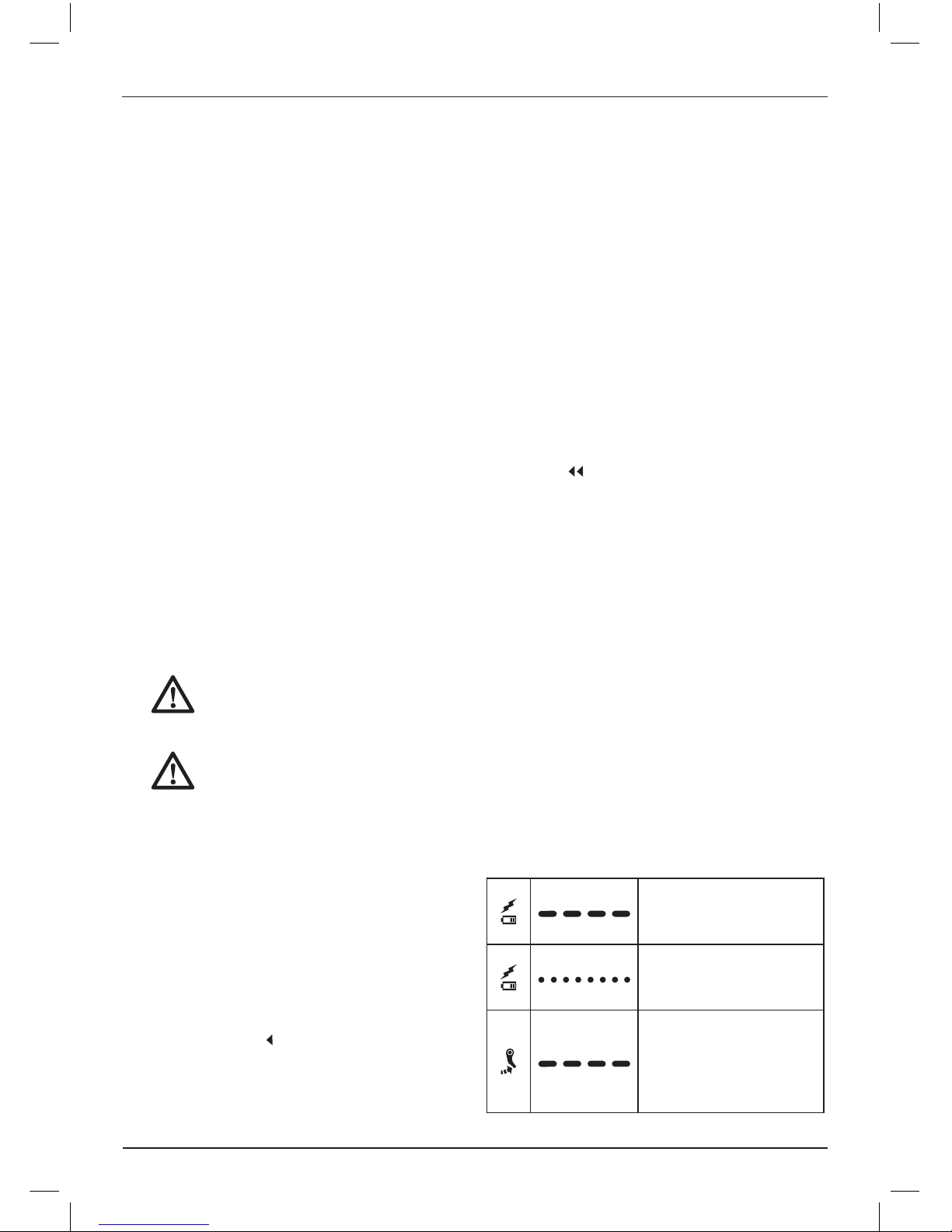

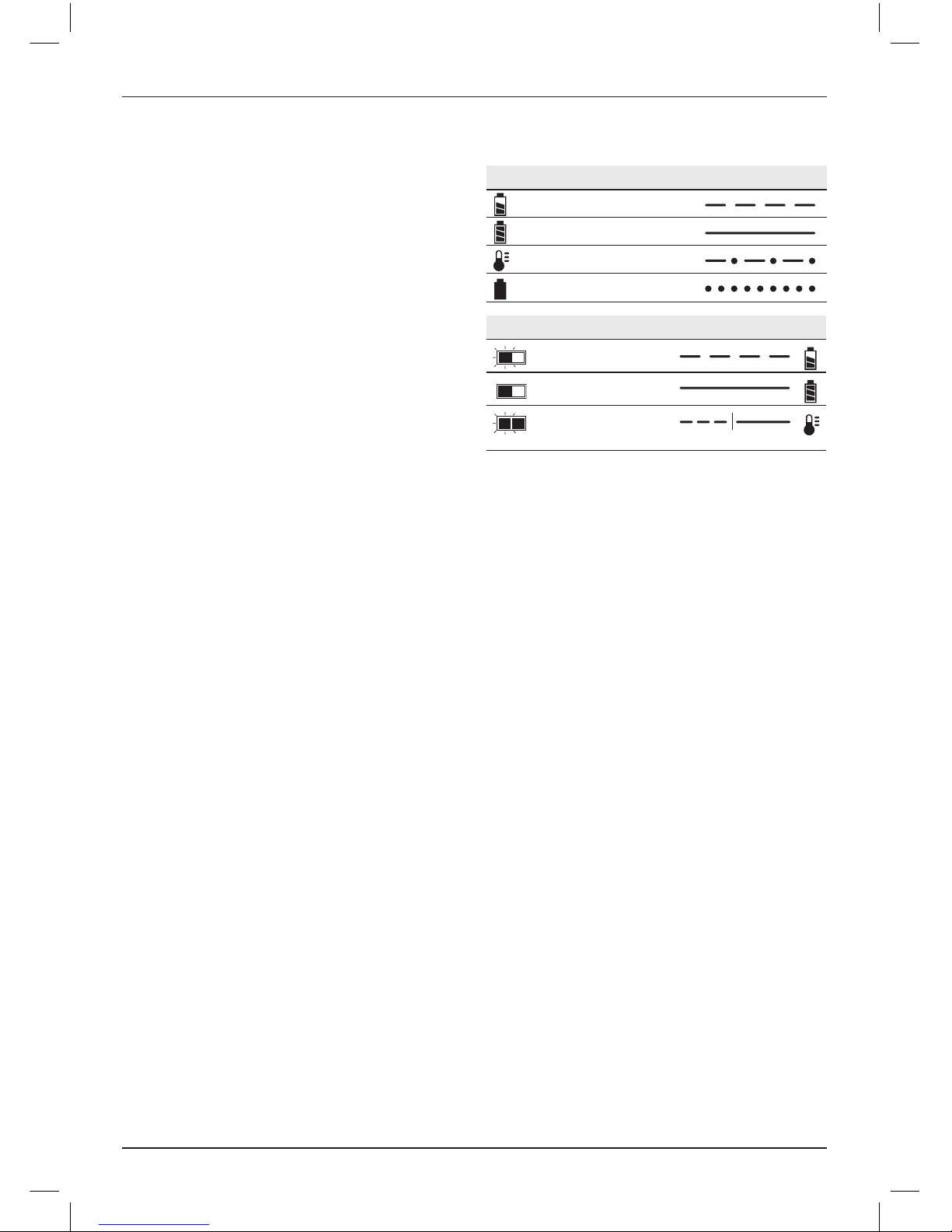

Ladeindikatorer: DCB105

oplader

fuldt opladet

forsinkelse ved varmt/koldt batteri

udskift batteripakke

som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og

batteripakken er specielt designet til at arbejde sammen.

• Disse opladere er ikke beregnet til anden brug end opladning af

DeWALT

genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

• Udsæt ikke opladeren for regn eller sne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere

risikoen for beskadigelse af elstikket og ledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader eller belastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en

ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring

opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgående

udskiftet.

• Brug ikke opladeren, hvis den har fået

et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et

autoriseret værksted.

• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt

genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller

Dansk

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteripakken i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af

batteripakken fra opladeren kan antænde støv eller dampe.

• Tving aldrig batteripakken ind i opladeren.

Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

• Oplad kun batteripakker i

DeWALT

opladere.

• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.

• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40°C(104°F)(som f.eks. uden for skure eller metalbygninger om sommeren).

ADVARSEL: Forsøg aldrig at åbne

batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis(f. eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

FORSIGTIG: Placér værktøjet på

siden på et fast underlag, hvor det ikke medfører fare for at vælte eller falde, når det ikke er i brug. Visse

værktøjer med store batteripakker kan stå oprejst på batteripakken, men kan være lette at vælte.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR LITHIUM-ION(LI-ION)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt.

Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis

batterivæske kommer i øjnene, lad vand løbe

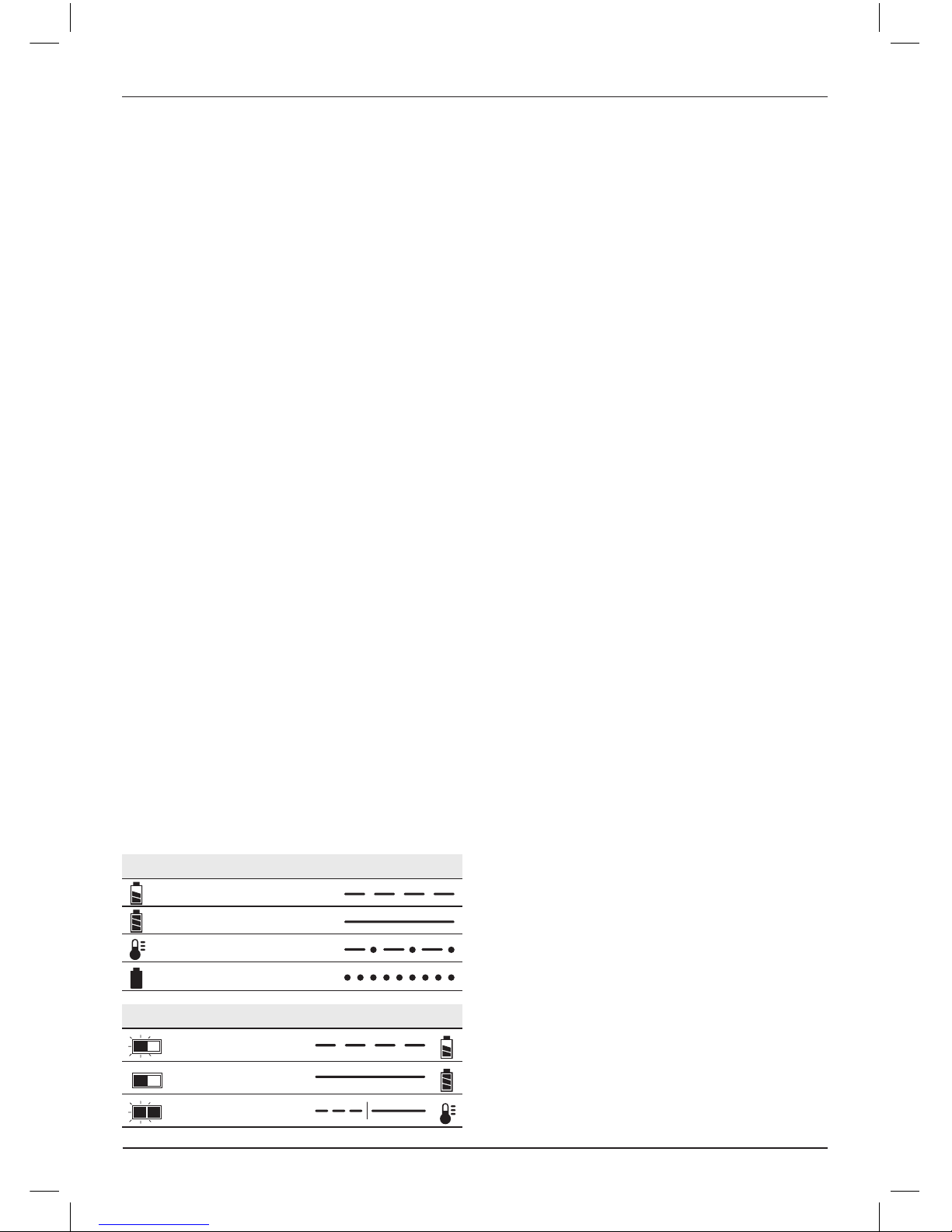

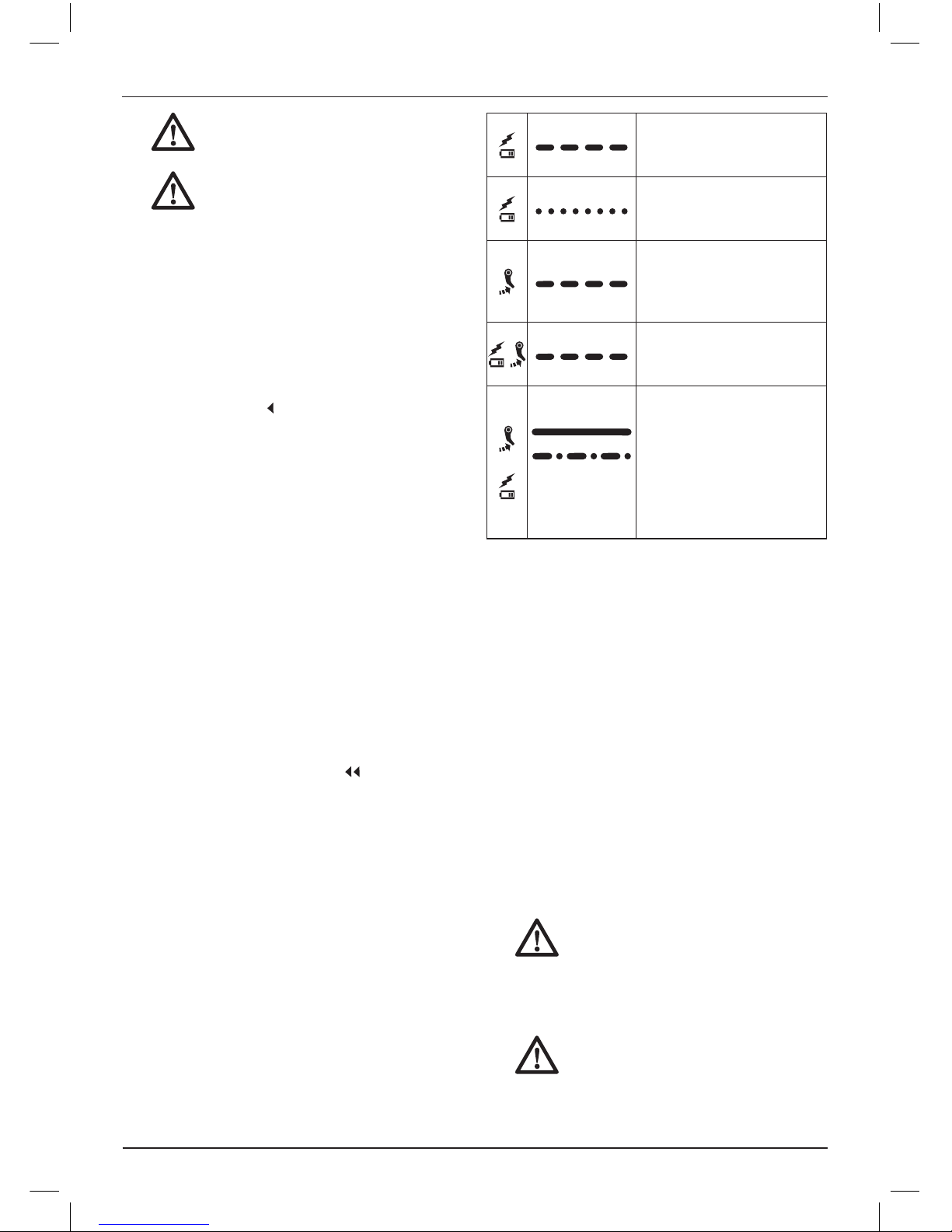

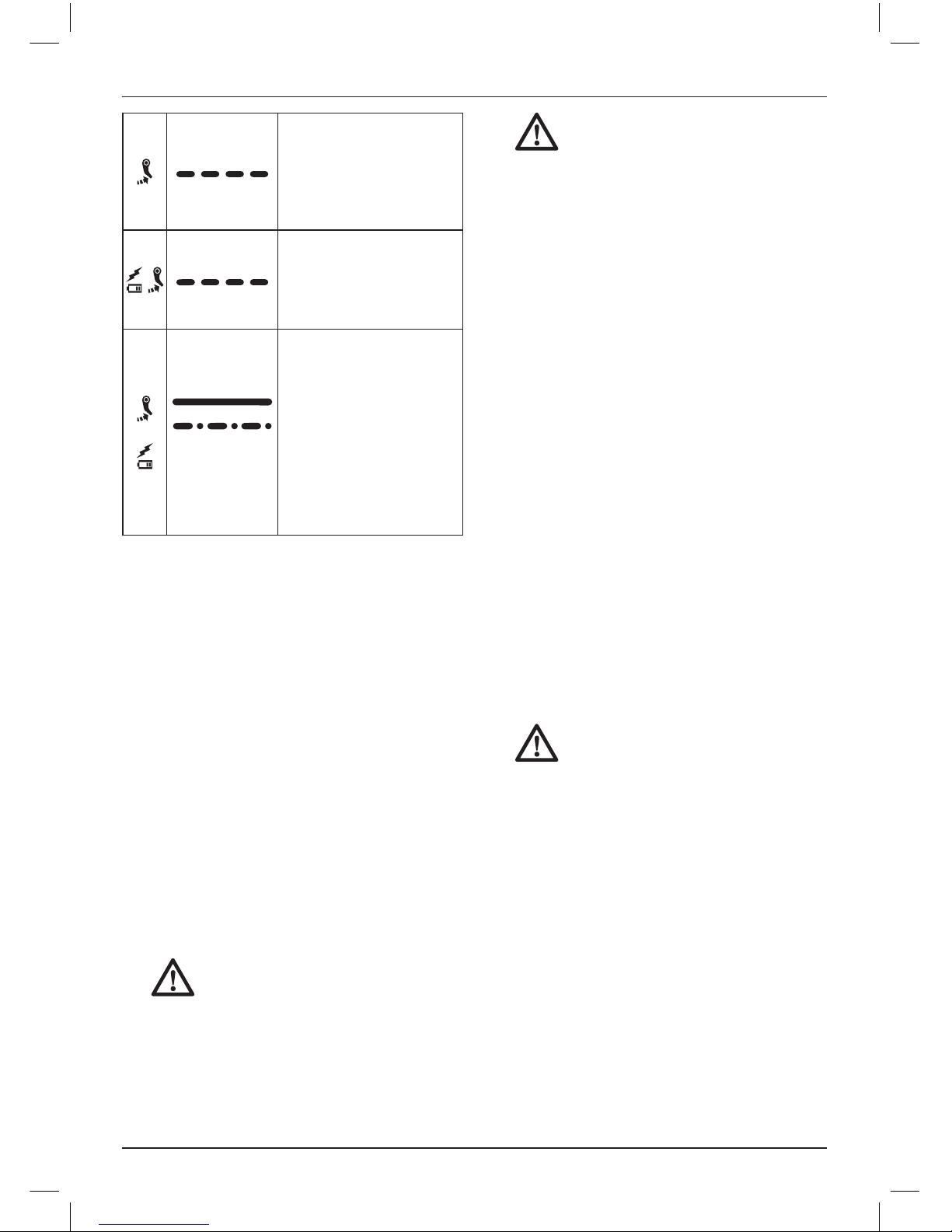

Ladeindikatorer: DCB107, DCB112, DCB113, DCB115

oplader

fuldt opladet

forsinkelse ved varmt/koldt batteri*

* DCB107, DCB112, DCB113, DCB115: Det

røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(E) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse eller ved at vise problem pakke eller oplader blinkmønster.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

VARM/KOLD PAKKEFORSINKELSE

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/ kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batterilevetid.

En kold batteripakke vil oplade med ca. halvdelen af hastigheden for en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer.

KUN LITHIUM-ION-BATTERIPAKKER

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet.

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet, når du køber det. Før du bruger batteripakken og opladeren, læs sikkerhedsinstruktionerne nedenfor og følg derefter de angivne procedurer.

Dansk

Batteripakke

BATTERITYPE

DCN693 og DCN694 bruger et batteri på 18 volt. DCB180, DCB181, DCB182, DCB183, DCB183B,

DCB184, DCB184B eller DCB185 batterier kan anvendes. Se Tekniske data for yderligere oplysninger.

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.

2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

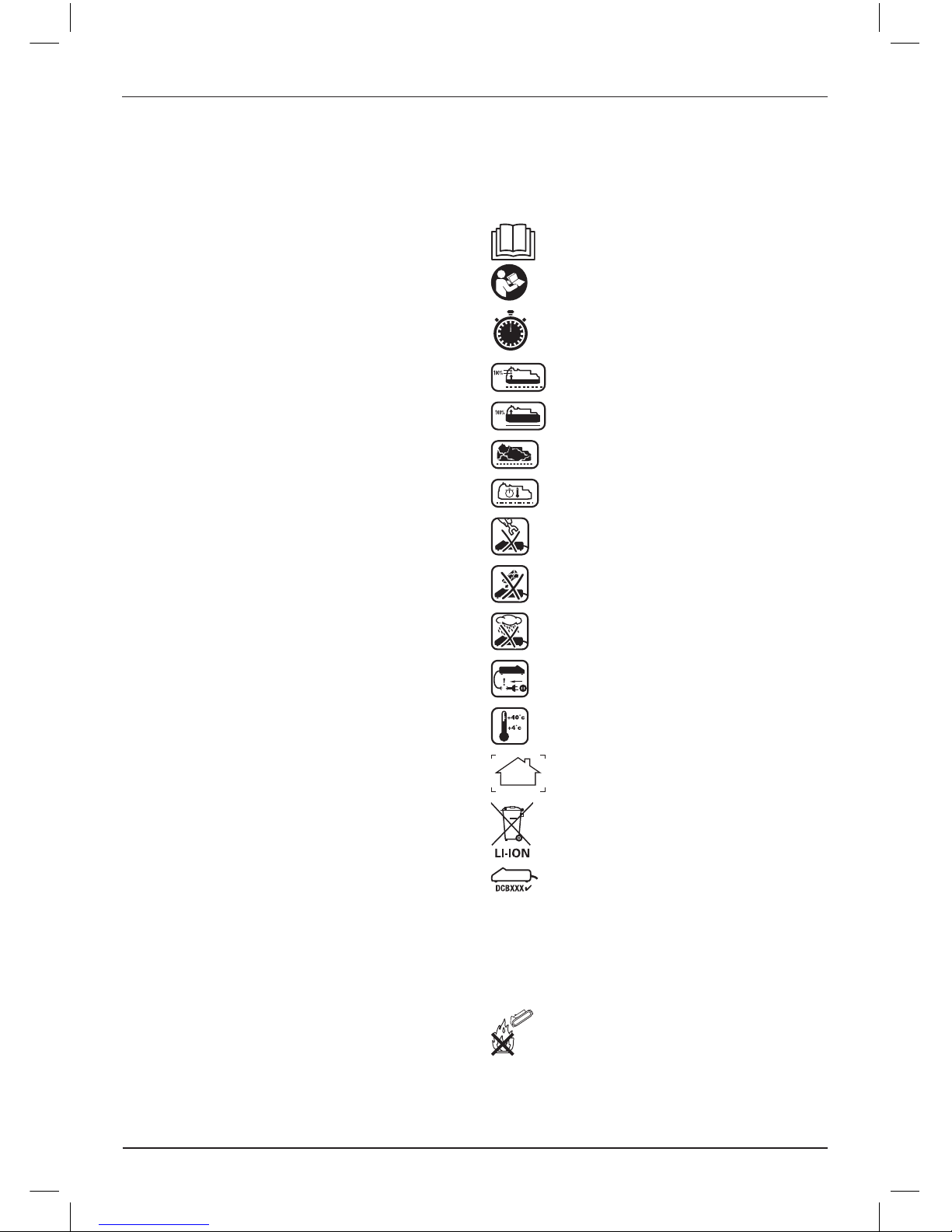

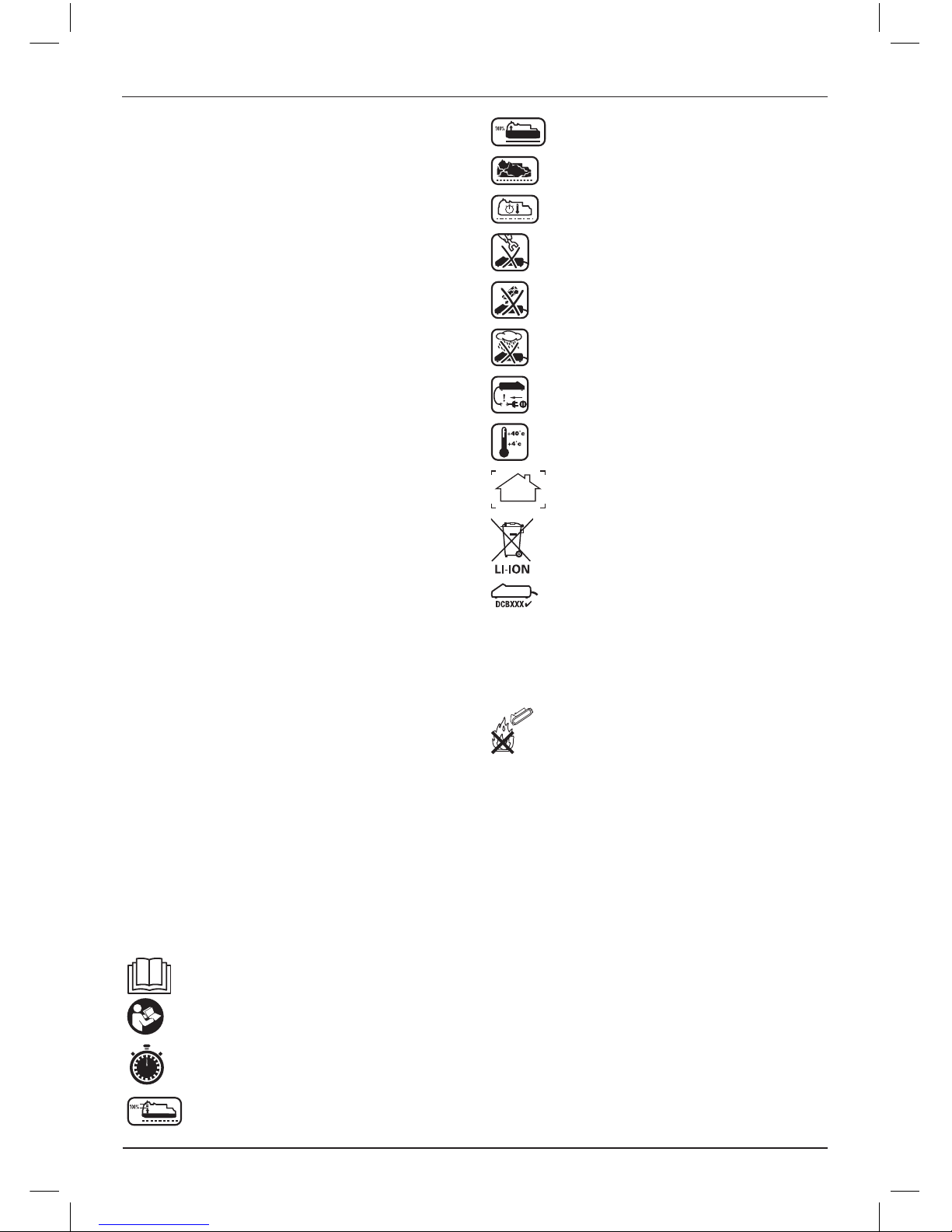

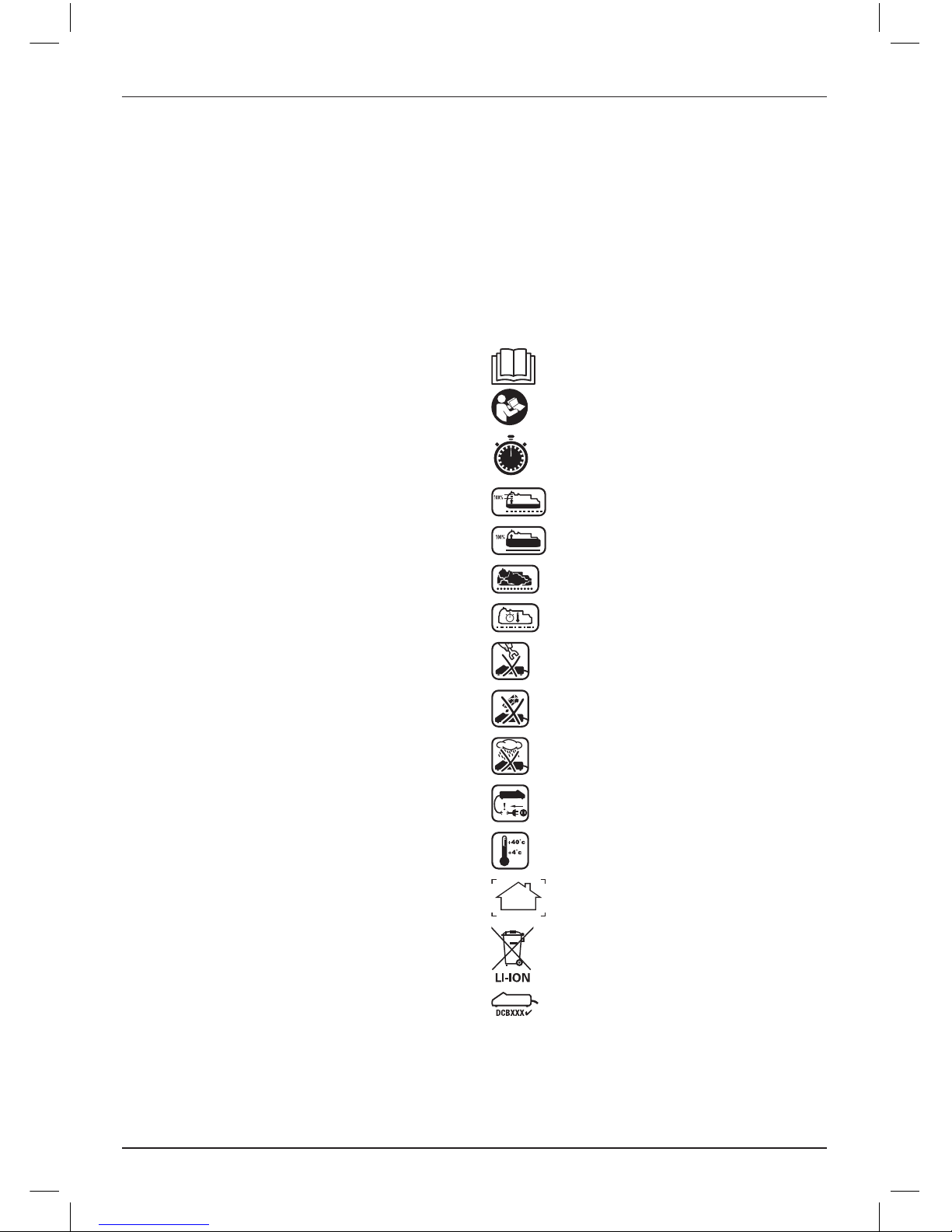

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske data vedrørende opladningstid.

Batteri oplader.

Batteri opladt.

Batteri defekt.

Forsinkelse ved varmt/koldt batteri.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft.

Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger.

Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.

Transport

DeWALT

batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening(IATA), farligt gods regulativer, de internationale maritime farligt gods(IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen(ADR). Litiumion-celler og batterier er blevet testet i henhold til afsnit 38.3 i FN´s anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en

DeWALT

batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt de to tilfælde, der kræver afsende i klasse 9 er:

1. Luftfartsforsendelse med mere end to

DeWALT

litium-ion-batteripakker, når pakken kun indeholder batteripakker(intet værktøj) og

2. Alle forsendelser der indeholder et litium-ion

batteri med en energivurdering større end 100 watt timer(Wh). Alle litium-ion batterier har W timeberegning markeret på pakken.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Dansk

G. Magasin H. Skubberlås

I. Funktionsvælger J. Roterende spær/bæltekrog K. Indbygget sekskantnøgle L. Batteripakke M. Spids til lokalisering af hul N. Støttearm til søm(DCN693) O. Funktionsvælger til sømlængde(DCN693)

TILSIGTET BRUG

DCN693 og DCN694 trådløse metalkonnektor sømpistoler er blevet designet UDELUKKENDE til fastgørelse af metalhardware med præformede huller til træarbejdsemner.

Den trådløse metalkonnektor sømpistol er designet til sekventiel og RapidCycle sekventiel funktion. Sømpistoler designet kun for sekventiel/ stødvirkende funktion MÅ anvendes på stilladser, trapper, stiger eller stige-lignende konstruktioner, f.eks. taglægter osv.

Kun nittere, der anbefales af metalkonnektor hardwareproducenten, og som opfylder de gældende bygningsreglementkrav, må anvendes i dette værktøj til installation af konnektorer.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse ledningsfrie sømpistoler er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af personer(inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.

Din

DeWALT

-oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem

DeWALT

‘s serviceorganisation.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 ˚C og 40 ˚C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse afbatteripakken.

Oplad kun

DeWALT

batteripakker

med de specielle

DeWALT

opladere. Opladning af andre typer batteripakker end de specielle

DeWALT

batterier

med en

DeWALT

oplader, kan få dem til at sprænges eller føre til andre farligesituationer.

Destruér ikke batteripakken.

Pakkens indhold

Pakken indeholder: 1 Metalkonnektor sømpistol 1 Udskiftning af spids til lokalisering af hul(kun P2

modeller) 1 Oplader(kun P2 modeller) 2 Batteripakker(kun P2 modeller) 1 Værktøjskasse(kun P2 modeller) 1 Betjeningsvejledning BEMÆRK: Batteripakker, opladere og

værktøjskasser er ikke inkluderede i N-versioner.

• Kontrollér for eventuelle skader på værktøjet,

dele og tilbehør, der kan være opstået under

transport.

• Tag dig tid til at læse denne vejledning grundigt

og forstå den før betjening.

Beskrivelse(Fig. 1)

ADVARSEL: Modificér aldrig elektrisk

værktøj eller nogen dele deraf. Det kan medføre materiale- eller personskade.

A. Udløser B. Udløsersikkerhedslås C. Kontaktudløser D. Hjul til justering af dybde E. Indikatorlys for lavt batteri & blokering/

fastlåsning F. Udløsergreb for fastlåsning

Dansk

BEMÆRK: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur og slutbrugeranvendelse.

Drejning af spær/bæltekrog(Fig. 6)

Spær/bæltekrog(J) kan nemt placeres til venstre eller højre for værktøjet, så den passer til venstreeller højrehåndede brugere.

Hvis brug af krogen overhovedet ikke ønskes, kan den drejes til forsiden eller bagsiden af håndtaget.

Fyldning af værktøjet(ﬁg. 4)

ADVARSEL: Aktiver altid udløserens

sikkerhedslås(B) og frakobl batteripakken før påfyldning og tømning af fastgørelseselementer.

ADVARSEL: Nittere, der bruges

til at installere metalkonnektorer, skal opfylde kravene i de gældende bygningsreglementer og skal installeres i overensstemmelse med reglementskrav og metalkonnektor hardwareleverandørens speciﬁkationer. Hvis konnektorerne ikke installeres korrekt, kan det resultere i strukturelle fejl.

1. Skub den fjederbelastede skubberlås(H) il bunden af magasinet til at låse den på plads.

2. Vælg en passende kollationeret sømstok.(Se Tekniske data.)

DeWALT

vil altid anbefale, at

du bruger

DeWALT

søm af eget fabrikat.

ADVARSEL: Da andet tilbehør end det,

som stilles til rådighed af DeWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant værktøj med dette apparat. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af

DeWALT

3. Indsæt sømstrimler i magasinets påfyldningsrille, kontroller at sømhovederne rettes korrekt ind efter rilleåbningen.

4. Luk magasinet ved at udløse skubberlåsen. Lad låsen glide forsigtigt fremad og aktivere sømstrimlen.

Tør brandlås

Sømpistolen er udstyret med en tør brandlås, som forhindrer værktøjet i at blive aktiveret, når magasinet næsten er tomt. Når der er ca. 4 til 6 søm tilbage i magasinet, aktiveres værktøjets tørre brandlås. SeFyldning af værktøjet for at genopfylde en stok

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader(se Tekniske data). Den minimale lederstørrelse er 1 mm2; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere

risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør eller ekstraudstyr. Utilsigtet start kan

medføre kvæstelser.

ADVARSEL: Anvend kun

DeWALT

batteripakker og -opladere.

Indsættelse og fjernelse af batteripakken fra værktøjet(Fig. 2)

BEMÆRK: For de bedste resultater kontrollér at batteripakken(L) er fuldt opladet.

SÅDAN INSTALLERES BATTERIPAKKEN I VÆRKTØJETS HÅNDTAG

1. Ret batteripakken(L) ind efter rillerne inde i

håndtaget.

2. Skub den ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og kontrollér, at den ikke river sig løs.

SÅDAN FJERNES BATTERIPAKKEN FRA VÆRKTØJET

1. Tryk på udløserknappen(O) og træk batteripakken ud fra værktøjets håndtag.

2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

BATTERIPAKKER TIL BRÆNDSTOFMÅLER(FIG. 2, 2A)

Nogle

DeWALT

batteripakker indeholder en brændstofmåler, som består af tre grønne LED lys, som angiver niveauet for den resterende opladning i batteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen(P) nede. En kombination af de tre grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skal genoplades.

Dansk

Øget slidstyrke på

værktøjet, øget batterilevetid, øget affyringshastighed

af søm

40 mm

BETJENING Brugsvejledning

ADVARSEL: Overhold altid

sikkerhedsvejledningen og de gældende regler.

ADVARSEL: For at reducere

medføre kvæstelser.

Korrekt håndposition(Fig. 7)

ADVARSEL: For at reducere risikoen

for personskade skal du ALTID anvende den rette håndposition som vist.

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Korrekt håndposition kræver en hånd på hovedhåndtaget(R) som vist.

Klargøring af Værktøjet(Fig. 1)

1. Fjern batteripakken(L) fra værktøjet og kontrollér, at værktøjet er låst.

2. Tag alle søm ud af magasinet(G).

BEMÆRK: Hvis sømmene ikke udløses, tryk på støttearmen til sømmene(N).

3. Kontroller om kontaktudløseren(C) kan bevæge sig frit.

4. Fyld sømmene i magasinet igen.

5. Isæt en batteripakke.

ADVARSEL: Brug ikke værktøjet hvis

kontaktudløseren eller sømskubberen ikke kan bevæge sig frit.

BEMÆRK: Spray

ALDRIGeller anvend på nogen måde smøremidler eller rengøringsmidler inde i værktøjet. Dette kan

med kollationerede søm BEMÆRK: Hvis der lægges kraftig vægt på

værktøjet er det muligt at tilsidesætte låsen. Dette beskytter værktøjet fra mulig skade, hvis det tabes.

Justering af indslåningsdybden(ﬁg.5)

Sømmets indslåningsdybde kan justeres ved hjælp af dybdejusteringshjulet.

1. Til at drive sømmet fladt, drej dybdejusteringshjulet(D) mod venstre, imod symbolet for fladt søm.

2. Til at drive sømmet dybere, drej dybdejusteringshjulet(D) mod højre, imod symbolet for dybere søm.

Valg af funktion(ﬁg. 1)

Du vælger standard sekventiel funktion ved at skubbe funktionsvælgeren(I) til at vise enkelt pil( ) symbolet.

Du vælger RapidCycle sekventiel funktion ved at skubbe funktionsvælgeren(I) til at vise dobbelt pil ( ) symbolet.

BEMÆRK: Batterilevetiden i RapidCycle sekventiel funktion vil blive kortere end i standard sekventiel funktion. Du opnår maksimal batterilevetid ved at lade værktøjet stå i standard sekventiel funktion.

Indstilling af sømlængde(ﬁg. 1)

KUN DCN693

Denne sømpistol er udstyret med en funktionsvælger til sømlængde(O) placeret på foden.

• For kortere søm, vælg position 1 ved at indstille vælgeren til positionen yderst til venstre.

• For længere søm og hårdere opgaver, vælg position 2 ved at indstille vælgeren til positionen yderst til højre.

I tilfælde af, at sømmene ikke kører i dybden i hastighedsindstilling 1, kan du være nødt til at skifte til hastighedsindstilling 2 for at få mere kraft.

BEMÆRK: Affyring af søm under

en længde på 40mm ved hjælp af hastighedsindstilling 2 vil give ekstra slitage på dit værktøj og kan resultere i tidlige fejl.

Hastighedsindstilling Fordel Typisk sømlængde

Strømstyrke til affyring

af længere søm

50–60 mm

Dansk

5. Udløs udløseren og hæv sømmet fra arbejdsoverfladen.

6. Gentag trinene 3–5 for at aktivere det næste søm.

RAPIDCYCLE SEKVENTIEL FUNKTION

I RapidCycle sekventielle funktion gendannes motorens omdrejningstal automatisk efter at have slået et søm i for at tillade hurtig fortløbende sømning, men med alle de sundhedsmæssige & sikkerhedsmæssige fordele ved et sekventielt aktiveret mønster. Samtidig med fordelen ved at slå ﬂere søm i på kortere tid, tømmer denne funktion hurtigere batteriopladningen.

1. Brug funktionsvælgeren(I) til at vælge RapidCycle sekventielle funktion( ).

2. Udløs udløserlåsen(B).

3. Anbring spidsen til lokalisering af hullet(M) i det første hul på metalkonnektoren og tryk den ned på værktøjet.

4. Træk i udløserkontakten(A) for at aktivere værktøjet.

5. Udløs udløseren og hæv sømmet fra arbejdsoverfladen. BEMÆRK: Værktøjets motor returnerer automatisk til fuld hastighed, uden at kontaktspidsen(C) trykkes ned.

6. Gentag trinene 3–5 for at aktivere det næste søm.

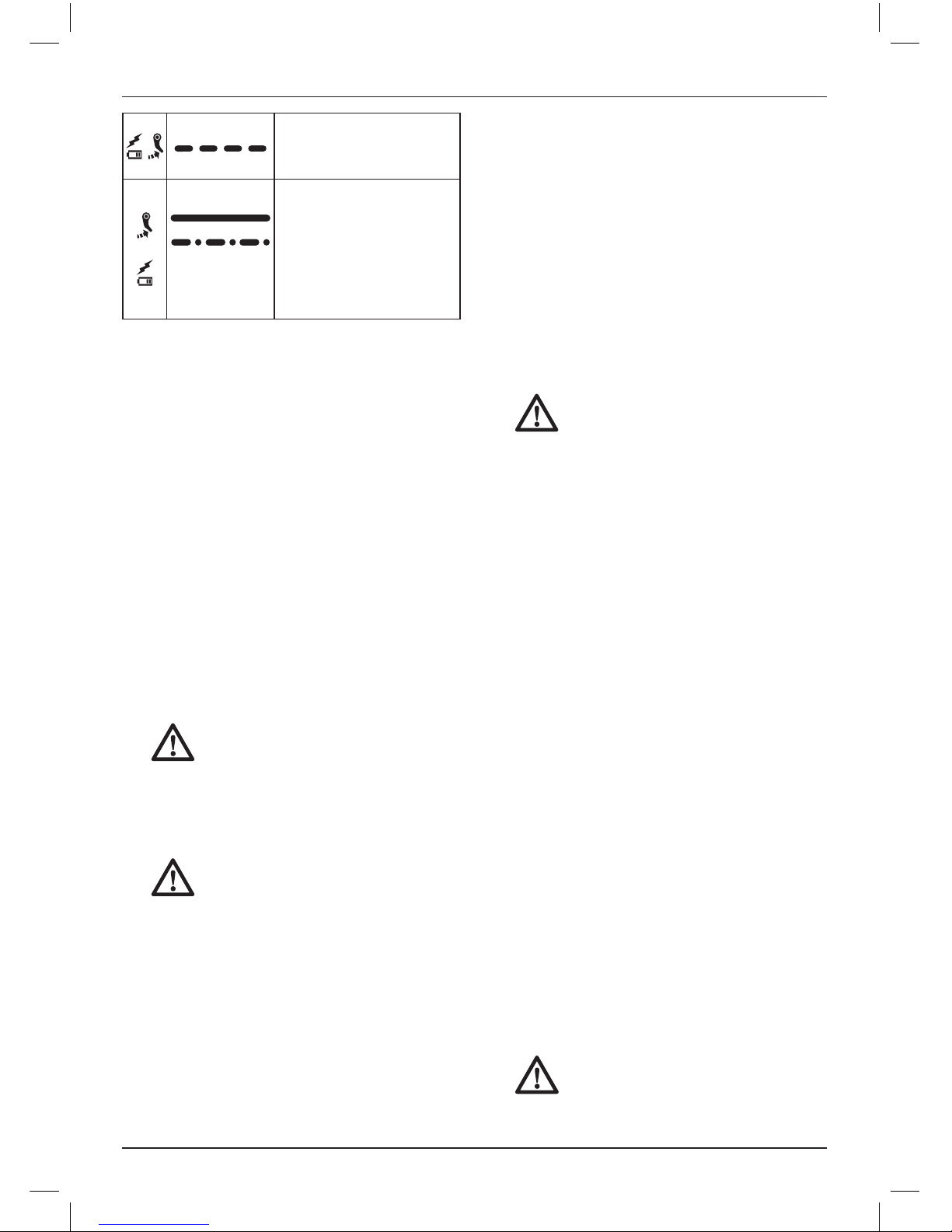

Lysdiodeindikator(Fig. 1)

Din sømpistol er udstyret med to lysdiodeindikatorlys(E) som er placeret bag på værktøjet lige under bagdækslet. Se også Fejlfinding for flere instruktioner.

LAVT BATTERI Udskift batteriet med en opladet pakke.

VARM PAKKE Lad batteriet afkøle eller udskift det med en kold pakke.

BLOKERINGS-/ FASTLÅSNINGSTILSTAND

Drej på udløsergrebet for at udløse fastlåsningen. Se

Udløsning af fastlåsning. VARMT VÆRKTØJ

Lad værktøjet afkøle før du fortsætter med at bruge det.

få en alvorlig indvirkning på værktøjets levetid og ydeevne.

Anvendelse af udløserlåsen(ﬁg. 3)

Alle

DeWALT

sømpistoler er udstyret med en udløserlås(B) som når den skubbes til højre som vist i ﬁgur 3, forhindrer værktøjet i at affyre et søm ved at låse udløseren og ved at omlede strømmen til motoren.

Når udløsersikkerhedslåsen er trykket til venstre, vil værktøjet være fuldt funktionsdygtigt. Udløserlåsen skal altid være slået til, når der foretages justeringer, eller når værktøjet ikke er direkte i brug.

Indkøring af værktøjet

Bemærk venligst at dette værktøj skal have en indkøringsperiode, før det kan virke med fuld kraft på grund af dele, som har brug for at komme i indgreb med hinanden. Det kan ske, at værktøjet ikke affyrer lange søm konsekvent i niveau i denne periode.

Efter affyring af mellem 500 og 1000 søm skulle værktøjet være indkørt og kan arbejde med fuld kapacitet.

Aktivering/affyring af værktøjet(ﬁg.1, 8, 9)

Værktøjet kan aktiveres ved at trække udløseren(A) til en af to funktioner: sekventiel funktion eller RapidCycle sekventiel funktion.

ADVARSEL: Fastgørelseselementer

skal drives lige ind i materialet. Vip ikke sømpistolen under arbejde med fastgørelseselementer. Se ﬁgur 8.

ADVARSEL: Metalkonnektorsøm er ikke

designet til at trænge igennem metal. Ved installation af metalkonnektorer, placer ALTID spidsen til lokalisering af hullet i metalkonnektorens præformede hul, og drej den så sømmet vender vinkelret mod hullet før forsøg på at slå et fastgørelseselement. Se ﬁgur 9.

SEKVENTIEL FUNKTION

Den sekventielle funktion anvendes til diskontinuerlig sømning. Den giver maksimal batterilevetid for islåning af søm.

1. Vælg ved hjælp af funktionsvælgeren(I) den

sekventielle funktion( ).

2. Udløs udløserlåsen(B).

3. Anbring spidsen til lokalisering af hullet(M) i det

første hul på metalkonnektoren og tryk den ned på værktøjet.

4. Træk i udløserkontakten(A) for at aktivere

værktøjet.

Dansk

2. Efter du har lagt værktøjet på siden, skub den fjederbelastede skubberlås(H) til bunden af magasinet til at låse den på plads og tøm sømstrimlen.

BEMÆRK: Hvis sømmene ikke udløses, tryk

på støttearmen til sømmene(N).

3. Løsn ved hjælp af det medfølgende unbracoværktøj(K) de to sekskantbolte(Q) øverst i magasinet.

4. Drej magasinet(G) fremad.

5. Tag det fastklemte/bøjede søm ud. Brug eventuelt en tang. Udrens om nødvendigt eventuelle rester i sømkanalen.

FORSIGTIG: Hvis et stykke af sømmet

presses ind i værktøjet, skal sømmet tages ud ved at fjerne topdækslet. Se ﬁgur 11 a, b, d, e.

6. Hvis indslåningbladet er i nedad position, drej udløsergrebet(F) ovenpå sømmet.

BEMÆRK: Hvis indslåningsbladet ikke nulstilles

efter drejning af udløsergrebet til at udløse fastlåsningen, manuel nulstilling af bladet med en lang skruetrækker kan blive nødvendig.

7. Drej magasinet tilbage til positionen under værktøjsnæsen og spænd sekskantboltene(Q).

8. Sæt igen batteripakken i.

BEMÆRK: Værktøjet vil deaktivere sig selv og

vil ikke nulstille, før batteripakken er taget ud og genindsat.

9. Læg igen søm i magasinet(se Fyldning af værktøjet).

10. Udløs skubberlåsen(H).

11. Deaktivér udløsersikkerhedslåsen(B) når du er klar til at fortsætte med at sømme.

Hvis sømmene tit sidder fast i spidsen, få værktøjet efterset af et autoriseret

DeWALT

serviceværksted.

VEDLIGEHOLDELSE

Dit

DeWALT

-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere

medføre kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken.

ELLER

eller enhver

anden

kombination.

FEJL Nulstil værktøjet ved at udtage og genindsætte batteripakken eller ved at slå udløserlåsen til og fra. Hvis fejlkoden stadig er der, tag værktøjet med hen til et autoriseret

DeWALT

værksted.

Udløsning af fastlåsning(Fig. 1, 3)

Hvis sømpistolen anvendes i til en hård opgave, hvor al tilgængelig energi i motoren bruges til at drive en fastgørelse, kan værktøjet gå i stå. Indslåningsbladet afsluttede ikke kørselscyklussen, og indikatorlyset(E) for blokering/fastlåsning vil blinke. Drej udløsergrebet(F) til at udløse fastlåsningen på værktøjet, og mekanismen udløses. Hvis indslåningsbladet ikke automatisk vender tilbage til startpositionen, fortsæt til Udtagning af fastklemte søm. Hvis enheden fortsætter er fastlåst, skal du gennemgå valgfunktionen, længden på materialet og fastgørelseselementet for at sikre, at opgaven ikke er for hård.

DCN693

Hvis der forekommer kontinuerlige stop, kig på valg af hastighed. Afhængigt af opgaven kan det være nødvendigt at indstille til en anden hastighed.

Udtagning af fastklemte søm (Fig. 1, 3)

ADVARSEL: Aktiver altid udløserens

sikkerhedslås(B) og frakobl batteripakken og tag fastgørelseselementerne ud før forsøg på at afhjælpe en blokering.

Hvis et søm sætter sig fast i næsestykket vil indikatorlyset(E) for blokering/fastlåsning blinke.

FORSIGTIG: Når du fjerner et

fastsiddende søm, ret IKKE sømpistolen med næsen op eller med batterifoden op. Placering af sømpistolen på denne måde gør, at der vil være en større sandsynlighed for, at det fastklemte søm eller stykker af sømmet presses ind i sømpistolen. Hvis et stykke af sømmet presses ind i værktøjet, skal sømmet tages ud ved at fjerne topdækslet.

BEMÆRK: Stoppet kan være et resultat af ophobning af snavs i næsekanalen. Kontrollér og fjern omgående eventuelt snavs som skitseret nedenfor, hvis du bemærker ændringer af værktøjets ydeevne.

1. Tag batteripakken ud af værktøjet og aktivér udløserlåsen(B).

Dansk

DCN6931-XJ UDSKIFTNING AF SPIDS(FIG. 10)

Med tiden slides spidsen til lokalisering af hullet(M) og skal eventuelt udskiftes.

ADVARSEL: For din egen sikkerhed,

læs betjeningsvejledningen for værktøjet, før du bruger noget tilbehør. Hvis du undlader at følge disse advarsler, kan det medføre personskade og alvorlig beskadigelse afværktøjet og tilbehøret. Brug kun identiske udskiftningsdele ved servicering af dette værktøj.

SÅDAN UDSKIFTES SPIDSEN TIL LOKALISERING AF HULLER:

1. Skub forsigtigt ved hjælp af en flad skruetrækker spændeskiven af hårdt gummi(S) ud af spidsens fastgørelsesstift(T).

2. Skub stiften(T) ud af sømpistolnæsten.

3. Træk den slidte/beskadigede spids ud af næsen.

4. Indsæt en ny spids til lokalisering af huller.

5. Indsæt den nye fastgørelsesstift(T) gennem næsten og spidsen til lokalisering af huller.

6. Tryk den nye spændeskive af hårdt gummi(S) tilbage på fastgørelsesstiften.

BEMÆRK: Brug kun den nye stift og skiven, der følger med DCN6931 sættet. Gummiskiven bør ikke genbruges.

DCN6901 OMBYTNINGSSÆT TIL RETURFJEDER (FIG. 11A-11E)

I tidens løb – vil indslåningsbladets returfjedre blive slidte, og det kan være nødvendigt at udskifte dem. Det vil være indlysende, at fjedrene skal udskiftes, hvis indslåningsbladet ikke vender tilbage efter hvert skud. Du kan kontrollere det ved at åbne magasinet som nævnt i afsnittet Udtagning af fastklemte søm , og hvis fjedrene er slidte, kan du flytte bladet frem og tilbage i sømkanalen med meget lidt modstand.

Værktøjet er designet på en sådan måde, at det er muligt at udskifte returfjedrene på mindre end 5 minutter på stedet ved brug af tilbehør DCN6901-XJ.

ADVARSEL: For din egen sikkerhed,

læs betjeningsvejledningen for værktøjet før du bruger noget tilbehør. Hvis du undlader at følge disse advarsler, kan det medføre personskade og alvorlig beskadigelse afværktøjet og tilbehøret. Brug kun identiske udskiftningsdele ved servicering af dette værktøj.

BEMÆRK: Alle mekaniske dele i

fjederombytningssættet til fjederen

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

BEMÆRK: Der må IKKE sprøjtes eller på

nogen anden måde påføres smøremidler eller rengøringsmidler i værktøjet. Dette kan påvirke værktøjets levetid og ydelse i alvorlig grad.

Rengøring

ADVARSEL: Blæs støv og snavs

ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig

opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

RENGØRINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød.

Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens yderside med en klud eller blød børste, der ikke er af metal. Brug ikke vand eller rengøringsmidler.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det,

som stilles til rådighed af

DeWALT

, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af

DeWALT

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Dansk

ADVARSEL: Kontrollér altid enheden

ved at slå korte søm ind i blødt træ for at sikre, at værktøjet arbejder korrekt. Hvis værktøjet ikke arbejder korrekt, kontakt omgående et anerkendt

DeWALT

servicecenter.

ADVARSEL: LOCTITE ® POSENS

INDHOLD KAN IRRITERE ØJNE, HUD OG ÅNDEDRÆTSSYSTEM. BRUG AL INDHOLDET EFTER ÅBNING. Indånd ikke røg. Få det ikke i øjnene eller på hud eller klæder. Brug det kun i et godt ventileret område. Hold det uden for børns rækkevidde.

FØRSTEHJÆLPSBEHANDLING:

Indeholder polyglycol dimethacrylat, polyglycol-oleat propylenglycol, titandioxid og cumenhydroperoxid. Hvis det sluges, kontakt omgående den nærmeste skadestue eller en læge. Fremtving ikke opkastning. Hvis det er indåndet, ﬂyt personen ud i frisk luft. Hvis i øjnene, skyld dem med vand i 15 minutter. Søg lægehjælp. Hvis på huden, skyl godt med vand. Hvis på klæder, tag dem af.

*Loctite® er et registreret varemærke tilhørende Henkel Corp.

Miljøbeskyttelse

Særskilt indsamling. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Du kan finde yderligere oplysninger på www.2helpU.com.

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud afværktøjet.

• Litium-ion-celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

er vist for nemheds skyld og kontrol vedrørende indeslutning. Sættet indeholder også en pakke Loctite klæbemiddel til brug i trin 9. Se ﬁgur11e.

SÅDAN UDSKIFTES KNÆKKEDE RETURFJEDRE:

BEMÆRK: Fjedre bør udskiftes parvis og kun ved anvendelse af det korrekte

DeWALT

ombytningssæt

til tilbehørsfjedre.

1. Løsn ved hjælp af den vedlagte nøgle(K) de to skruer(AA) på hver side af enheden. Se figur11a.

2. Fjern retursystemet(BB) fra enheden. Se figur11b.

3. Skub fjederskinneklipsen(CC) af fjederskinnen(DD). Se figur 11c.

4. Vrid og fjern fjederstødfangeren(EE) og fjern spændeskiven(FF) og returfjederen(GG). Se figur11c.

5. Montér den nye returfjeder og spændeskive på fjederskinnen(DD). Mens fjederen presses sammen med spændeskiven tæt ved den modsatte ende af skinnen, vrid den nye fjeders stødfanger, indtil den er forbi rillen(HH) til fjederens skinneclips.

6. Montér den nye fjederrilleclips, så den sidder godt fast og anbring stødfangeren imod clipsen.

7. Gentag trinene 3–6 for den næste fjeder.

BEMÆRK: Kontrollér profilens tilbagevenden

ved at skubbe profilen op ad fjederrillen og lade den køre. Den bør vende tilbage på grund af kraften fra fjedrene.

8. Skub retursystemet(BB) tilbage i enheden. Se figur 11d.Det er vigtigt at afprøve justering af profilen og svinghjulet, før retursystemet skrues tilbage på enheden. Dette kan gøres ved at tilslutte et batteri og skubbe og derefter udløse næsen på enheden imod en bænk eller en hård overflade. Dette vil starte motorspinning.

BEMÆRK: Når profilen og svinghjulet er rettet

korrekt ind, vil du høre, at motoren går i frigear fra fuld hastighed. Hvis profilen og svinghjulet ikke er korrekt rettet ind, er det muligt, at motoren ikke vil starte, kan gå meget hurtigere ned i fart end normalt sammen med en høj skurrende lyd fra enheden. Hvis dette sker skal retursystemet udtages og genindsættes.

9. Når retursystemet er anbragt korrekt, åbn den medfølgende pose med Loctite®* og påfør lidt på gevindet på de to skruer(AA) og montér igen de to skruer ved hjælp af nøglen og stram dem godt. Se figur 11e.

Dansk

SYMPTOM ÅRSAG LØS

Motor kører ikke med kontaktspidsen trykket ind

Udløserlås i låst position Lås udløserlåsen op. Tør kørelås aktiveret, blokerer kontaktspidsen i fuld bevægelse

Læg flere søm i magasinet.

Værktøjet sidder fast og forhindrer motoren i at dreje

Drej udløsergrebet til at udløse fastlåsningen på værktøjet, og mekanismen udløses. Hvis indslåningsbladet ikke vender tilbage, tag batteriet ud og skub manuelt indslåningsbladet tilbage til startposition.

Bøjet kontaktudløser Se autoriseret

DeWALT

reparatør. Motor stopper med at køre efter 5 sekunder

Normal drift, udløs kontaktudløser og tryk den igen ned

Poler er snavsede eller ødelagte Se autoriseret

DeWALT

reparatør. Ødelagt intern elektronik Se autoriseret

DeWALT

reparatør. Ødelagt udløser Se autoriseret

DeWALT

reparatør. Batteriet er varmt Lad batteriet afkøle eller udskift det med en kold

pakke.

Værktøjet er varmt Lad værktøjet afkøle før du fortsætter med at bruge

det. Værktøjet aktiveres ikke (motoren kører, men vil ikke affyre et søm)

Tør kørelås aktiveret, blokerer kontaktspidsen i fuld bevægelse

Læg søm i magasinet.

Lavt batteri eller ødelagt batteri Kontrollér opladningsniveau, hvis pakken

viser ”state-of-charge”. Oplad eller udskift om

nødvendigt batteripakken.

Fastklemt søm/indslåningsbladet er ikke vendt tilbage til startposition

Tag batteriet ud, frigør fastklemt søm, kør

udløsergrebet til at udløse fastlåsningen frem og

tilbage (skub om nødvendigt skubberbladet op

manuelt), sæt igen batteripakken i.

Ødelagt driver/retursamling Se autoriseret

DeWALT

reparatør.

Fastklemt intern mekanisme Se autoriseret

DeWALT

reparatør.

Ødelagt intern elektronik Se autoriseret

DeWALT

reparatør. Motoren starter, men genererer en masse støj

Fastklemt søm og indslåningsblad sidder fast i nedad position

Brug udløsergrebet til at udløse fastlåsningen, udred om nødvendigt alle fastklemte søm og returindslåningsbladet manuelt.

Ødelagt driver/retursamling Se autoriseret

DeWALT

reparatør.

FEJLFINDINGSVEJLEDNING

MANGE ALMINDELIGE PROBLEMER KAN LET LØSES VED HJÆLP AF SKEMAET NEDENFOR.

For mere alvorlige eller vedvarende problemer

Kontakt din nærmeste autoriserede

DeWALT

reparatør eller kontakt dit

DeWALT

kontor på adressen, der står i denne vejledning.

ADVARSEL: Du nedsætter risikoen for alvorlig personskade ved ALTID at frakoble battteripakken fra værktøjet før alle reparationer

Dansk

SYMPTOM ÅRSAG LØS

Indslåningsbladet sidder fortsat fast i nedad position

Fastklemt søm og indslåningsblad sidder fast i nedad position

Brug udløsergrebet til at udløse fastlåsningen, udred om nødvendigt alle fastklemte søm og returindslåningsbladet manuelt.

Ødelagt driver/retursamling Se autoriseret

DeWALT

reparatør.

Længde på materiale og fastgørelseselement

Hvis enheden fortsætter med at gå i stå (tvinger behovet for at dreje udløsergrebet for fastlåsning) vælg passende længde på materiale og fastgørelseselement, som ikke er for hård til opgaven.

Snavs i spidsen Rens spidsområdet og vær meget opmærksom på

små stykker brækket søm i stien.

Værktøj der endnu ikke er indkørt Nye værktøjer kan tage 500-1000 søm til delene,

som har brug for at komme i indgreb med hinanden. Affyr kortere søm i denne periode, hvis

der er problemer med at affyre flugtende søm. Anvendelse af forkert hastighed (kun DCN693 )

Hvis du prøver at affyre lange søm med ringskaft

i blødt træ eller at affyre søm med ringskaft

i hårdt materiale ved hastighed 1 – justér

hastighedsindstillingen til position 2.

Værktøjet kører, men slår ikke sømmene helt i

Dybdejusteringsindstillingen for overfladisk Drej dybdeindstilling til en dybere indstilling. Værktøjet sidder ikke helt op til arbejdsemnet

Anvend tilstrækkelig kraft til at sikre, at

det sidder tæt op ad arbejdsemnet. Se

instruktionsvejledningen.. Materiale og fastgørelseselement længde Hvis enheden fortsætter med at gå i stå

(tvinger behovet for at dreje udløsergrebet for

fastlåsning) vælg passende længde på materiale

og fastgørelseselement, som ikke er for hård til

opgaven. Ødelagt eller slidt spids på indslåningsblad

Udskift driver/retursamling. Se autoriseret

DeWALT

reparatør. Ødelagt aktiveringsmekanisme Se autoriseret

DeWALT

reparatør.

Værktøj der endnu ikke er indkørt Nye værktøjer kan tage 500-1000 søm til delene,

som har brug for at komme i indgreb med

hinanden. Affyr kortere søm i denne periode, hvis

der er problemer med at affyre flugtende søm. Anvendelse af forkert hastighed (kun DCN693 )

Hvis du prøver at affyre lange søm med ringskaft

i blødt træ eller at affyre søm med ringskaft

i hårdt materiale ved hastighed 1 – justér

hastighedsindstillingen til position 2.

Værktøjet kører, men intet fastgørelseselement køres

Ingen søm i magasinet Læg søm i magasinet. Forkert størrelse eller vinkel på søm

Brug kun anbefalede søm. Se Tekniske data. Snavs i spidsen Rens spidsområdet og vær meget opmærksom på

små stykker brækket søm i stien. Snavs i magasinet Rens magasinet. Slidt magasin Udskift magasin. Se autoriseret

DeWALT

reparatør.

Ødelagt eller slidt indslåningsblad Se autoriseret

DeWALT

reparatør.

Ødelagt skubbefjeder Udskift fjeder, se autoriseret

DeWALT

reparatør.

Dansk

SYMPTOM ÅRSAG LØS

Fastklemt søm Forkert størrelse eller vinkel på søm

Brug kun anbefalede søm. Se Tekniske data. Magasinskruer ikke sikret efter foregående udredning af fastklemning/inspektion

Sørg for at spænde sekskantbolte på magasinet

med den medfølgende skruenøgle. Ødelagt eller slidt indslåningsblad Udskift indslåningsbladet. Se autoriseret

DeWALT

reparatør. Længde på materiale og fastgørelseselement

Hvis enheden fortsætter med at gå i stå

(tvinger behovet for at dreje udløsergrebet for

fastlåsning) vælg passende længde på materiale

og fastgørelseselement, som ikke er for hård til

opgaven. Snavs i spidsen Rens spidsområdet og vær meget opmærksom på

små stykker brækket søm i stien. Slidt magasin Udskift magasin. Se autoriseret

DeWALT

reparatør. Den tørre kørelås er aktiveret med kun 7-9 søm tilbage i magasinet, og brugeren anvender mange kræfter på at tvinge kontatktspidsen til at tilsidesætte låsen

Læg flere søm i magasinet for at deaktivere den tørre kørelås.

Værktøj der endnu ikke er indkørt Nye værktøjer kan tage 500-1000 søm til delene,

som har brug for at komme i indgreb med hinanden. Affyr kortere søm i denne periode, hvis

der er problemer med at affyre flugtende søm. Anvendelse af forkert hastighed (kun DCN693 )

Hvis du prøver at affyre lange søm med ringskaft

i blødt træ eller at affyre søm med ringskaft

i hårdt materiale ved hastighed 1 – justér

hastighedsindstillingen til position 2.

Dårlig affyringshul ydeevne

Ødelagt eller slidt hul på placeringsblad Udskift blad med kit. Hvis dårlig ydeevne fortsætter,

tag værktøjet med til en autoriseret

DeWALT

reparatør.

Deutsch

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von

DeWALT

entschieden. Langjährige Erfahrung, sorgfältige

Produktentwicklung und Innovation machen

DeWALT

zu einem zuverlässigen Partner für professionelle

Anwender von Elektrowerkzeugen.

Technische Daten

DCN693 DCN694

Spannung V

18 18 Typ 1 1 Akkutyp Li-Ion Li-Ion

Actuating mode Sequentiell/

RapidCycle Sequentiell

Sequentiell/

RapidCycle Sequentiell Multi-Speed Ja Nein Magazine angle 33° 33° Fasteners

Länge (Geschwindigkeit 1) mm 40 35 Länge (Geschwindigkeit 2) mm 50-60 N/A Schaftdurchmesser mm 3,4-4,0 3,4-4,0 Winkel 30–35° 30–35° Kopfgeometrie Voll Runde Voll Runde in loser Form Papier Papier

Gewicht (ohne Akku) kg 8,0 8,0

Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745.

LPA (Emissions-Schalldruckpegel) dB(A) 87 87 LWA (Schallleistungspegel) dB(A) 98 98 K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3 3

Vibrationskennwert ah = m/s

< 2,5 < 2,5

Unsicherheitswert K = m/s

1,5 1,5

SCHNURLOSE METALLVERBINDER-NAGELMASCHINE DCN693, DCN694

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene

Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrationsstärke sollte

auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Es sind zusätzliche

Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z.B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation des Arbeitsablaufes.

Deutsch

Sicherungen: Europa 230V Werkzeuge 10 A Stromversorgung

Deﬁnitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u.

U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun

hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

SCHNURLOSE METALLVERBINDER-NAGELMASCHINE DCN693, DCN694

DeWALT

erklärt hiermit, dass diese unter

Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EC, EN60745-1:2009 +A11:2010, EN60745-2-16:2010.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2004/108/EC(bis zum 19.04.2016), 2014/30/EU(ab dem 20.04.2016) und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an

DeWALT

unter der folgenden Adresse oder schauen

Sie auf der Rückseite dieser Betriebsanleitung nach. Der Unterzeichnete ist verantwortlich für die

Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von

DeWALT

ab.

Akku DCB180 DCB181 DCB182 Akkutyp

Li-Ion Li-Ion Li-Ion

Spannung

18 18 18

Leistung

Ah 3,0 1,5 4,0

Gewicht

kg 0,64 0,35 0,61

Akku DCB183/B DCB184/B DCB185 Akkutyp

Li-Ion Li-Ion Li-Ion

Spannung

18 18 18

Leistung

Ah 2,0 5,0 1,3

Gewicht

kg 0,40/0,45 0,62/0,67 0,35

Ladegerät DCB105 Netzspannung

230

Akkutyp

10,8/14,4/18 Li-Ion

Ungefähre Ladedauer der Akkus

min 25 (1,3 Ah) 30 (1,5 Ah) 40 (2,0 Ah)

55 (3,0 Ah) 70 (4,0 Ah) 90 (5,0 Ah)

Gewicht

kg 0,49

Ladegerät DCB107 Netzspannung

230

Akkutyp

10,8/14,4/18 Li-Ion

Ungefähre Ladedauer der Akkus

min 60 (1,3 Ah) 70 (1,5 Ah) 90 (2,0 Ah)

140 (3,0 Ah) 185 (4,0 Ah) 240 (5,0 Ah)

Gewicht

kg 0,29

Ladegerät DCB112 Netzspannung

230

Akkutyp

10,8/14,4/18 Li-Ion

Ungefähre Ladedauer der Akkus

min 40 (1,3 Ah) 45 (1,5 Ah) 60 (2,0 Ah)

90 (3,0 Ah) 120 (4,0 Ah) 150 (5,0 Ah)

Gewicht

kg 0,36

Ladegerät DCB113 Netzspannung

230

Akkutyp

10,8/14,4/18 Li-Ion

Ungefähre Ladedauer der Akkus

min 30 (1,3 Ah) 35 (1,5 Ah) 50 (2,0 Ah)

70 (3,0 Ah) 100 (4,0 Ah) 120 (5,0 Ah)

Gewicht

kg 0,4

Ladegerät DCB115 Netzspannung

230

Akkutyp

10,8/14,4/18 Li-Ion

Ungefähre Ladedauer der Akkus

min 22 (1.3 Ah) 22 (1.5 Ah) 30 (2.0 Ah)

45 (3.0 Ah) 60 (4.0 Ah) 75 (5.0 Ah)

Gewicht

kg 0,5

Deutsch

elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen

oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.

d) Überlasten Sie das Kabel nicht.

Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen.

Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien

betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von

für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f) Wenn der Betrieb eines Elektrogerätes

in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter(FI-Schalter oder RCD) geschützte Stromversorgung.

Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.

b) Tragen Sie persönliche

Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das

Markus Rompel Technischer Direktor

DeWALT

, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

16.11.2015

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Lesen Sie alle

Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug(mit Kabel) oder auf Ihr akkubetriebenes(kabelloses) Elektrowerkzeug.

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber

und gut ausgeleuchtet. Unaufgeräumte

oder dunkle Bereiche begünstigen Unfälle.

b) Betreiben Sie das Elektrowerkzeug nicht

in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und Zuschauer fern,

während Sie ein Elektrogerät betreiben.

Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes

muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und

passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit

geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte.

Es besteht eine erhöhte Gefahr für einen

Deutsch

ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen

mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge

scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.

g) Verwenden Sie Elektrogeräte,

Zubehör und Einsätze(Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

5) VERWENDUNG UND PFLEGE VON AKKUGERÄTEN

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen

bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.

b) Verwenden Sie Elektrogeräte nur mit

den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungsund Brandgefahr führen.

c) Wenn Akkus nicht verwendet werden,

halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole

kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.

d) Bei falscher Anwendung kann

Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende

Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder

Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel,

die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende

Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

g) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz

von Staubsammlern kann staubbedingte Gefahren mindern.

4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a) Überlasten Sie das Elektrogerät nicht.

Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige

Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Trennen Sie den Stecker vom Netz und/

oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d) Bewahren Sie nicht verwendete

Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen

nicht geschulter Personen gefährlich.

e) Warten Sie die Elektrogeräte. Prüfen

Sie, ob bewegliche Teile verzogen oder

Deutsch

• Berücksichtigen Sie die Bedingungen im Arbeitsbereich. Befestigungsmittel können dünne Werkstücke durchdringen oder von den Ecken und Kanten des Werkstücks abrutschen, was Personen gefährden kann.

• Schlagen Sie keine Befestigungsmittel in der Nähe der Werkstückkanten ein.

• Schlagen Sie keine Befestigungsmittel über bereits vorhandenen Befestigungsmitteln ein.

Restrisiken

Folgende Risiken sind mit der Verwendung von diesen Maschinen untrennbar verbunden:

– Verletzungen, die durch ungeeignete

Behandlung des Werkzeugs verursacht werden.

– Verlust der Kontrolle, weil das Werkzeug nicht

fest ergriffen wird.

– Muskelbelastung der Arme und Hände,

besonders bei Arbeiten über Kopf. Machen Sie immer regelmäßige Pausen, wenn Sie lange gearbeitet haben.

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

– Beeinträchtigung des Gehörs. – Verletzungsgefahr durch herumfliegende

Teilchen.

– Verletzungsgefahr durch andauernden

Gebrauch.

– Verlust der Kontrolle durch Rückstoß. – Verletzungsgefahr durch spitze Stellen, scharfe

Kanten und ungeeignete Handhabung des Werkstücks.

– Verletzungsgefahr durch scharfe Kanten, wenn

Nägel gewechselt werden oder Nagelstangen eingelegt werden.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Sichtbare Strahlung. Nicht in den Lichtstrahl schauen.

Sicherheitsanweisungen für AkkuNagelmaschinen

• Gehen Sie immer davon aus, dass das Werkzeug Nägel enthält. Die sorglose

Behandlung der Nagelmaschine kann zum unerwarteten Abfeuern der Nägel und zu Personenverletzung führen.

• Richten Sie das Werkzeug nicht auf sich oder jemand in der Nähe. Bei unerwarteter Auslösung werden Nägel abgegeben, wodurch eine Verletzung verursacht wird.

• Setzen Sie das Werkzeug nicht in Gang,

wenn es nicht fest auf dem Werkstück ruht. Wenn das Werkzeug keinen Kontakt zum

Werkstück hat, kann der Nagel von Ihrem Ziel abgelenkt werden.

• Trennen Sie das Werkzeug von der

Stromquelle ab, wenn der Nagel im Werkzeug klemmt. Wenn Sie einen

klemmenden Nagel entfernen, kann die Nagelmaschine unbeabsichtigt eingeschaltet werden, wenn der Akku sich noch im Gerät befindet.

• Benutzen Sie diese Nagelmaschine nicht zur Befestigung von Stromkabeln. Sie ist nicht für die Installation von Stromkabeln bestimmt und kann die Isolierung von Stromkabeln beschädigen, wodurch Stromschlag- oder Brandgefahren verursacht werden.

• Verwenden Sie das Werkzeug nicht als Hammer.

Ausnahmen entnehmen Sie Ihren örtlichen

nationalen Arbeitsplatzvorschriften.

• Immer die lokalen Arbeitsplatzvorschriften beachten.

• Tragen Sie immer eine Schutzbrille.

• Tragen Sie immer einen Gehörschutz.

• Verwenden Sie Befestigungselemente nur des im Handbuch angegebenen Typs.

• Verwenden Sie keinen Ständer zur Befestigung des Werkzeugs an einer Stütze.

• Demontieren oder blockieren Sie keine Teile des Eintreibgeräts, wie die Kontaktauslösung.

• Vergewissern Sie sich vor jeder Arbeit mit dem Gerät, dass der Sicherheits- und Auslösemechanismus einwandfrei arbeitet und sämtliche Muttern und Schrauben fest sitzen.

• Lösen Sie das Befestigungswerkzeug niemals im freien Raum aus.

• Tragen Sie das Werkzeug im Arbeitsbereich nur am Griff und niemals mit betätigtem Auslöser.

+ 230 hidden pages

DeWalt DCN693, DCN694 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
