D25413 D25414 D25415

588778-64 CZ

Přeloženo z původního návodu

D25430

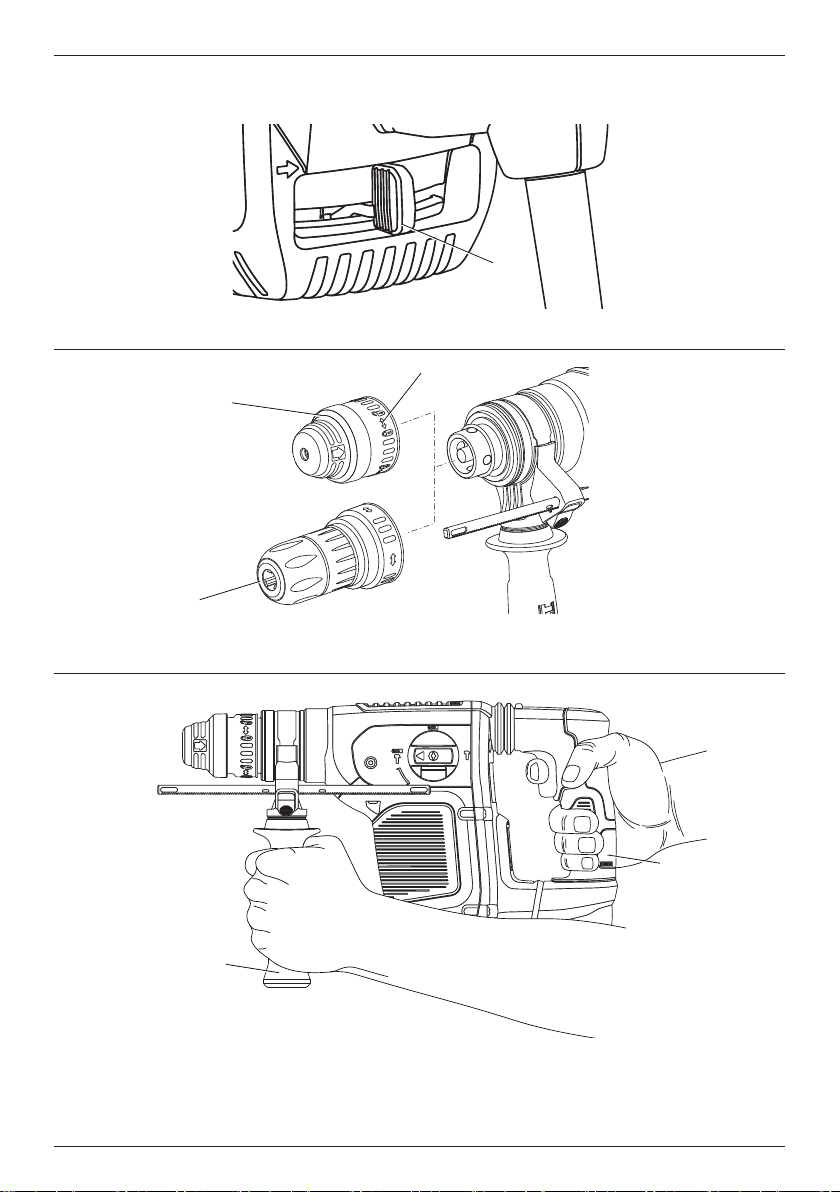

Obrázek 1

Obrázek 2

Obrázek 4

Obrázek 3

D25430D25413

D25414

D25415

Obrázek 5

Obrázek 6

Obrázek 7

VÝKONNÉ VRTACÍ KLADIVO D25413, D25414, D25415, D25430

Blahopřejeme Vám!

Zvolili jste si elektrické nářadí značky DEWALT. Léta zkušeností, důkladný vývoj výrobků a inovace vytvořily ze společnosti DEWALT jednoho z nejspolehlivějších partnerů pro uživatele profesionálního elektrického nářadí.

Technické údaje

D25413 D25414 D25415 D25430

Napájecí napětí V 230 230 230 230 (Pouze pro Velkou Británii a Irsko) V 230/115 230/115 230/115 230/115 Typ 1111 Příkon W 1 000 1 000 1 000 1 000 Otáčky naprázdno min Počet rázů rázy/min 0 – 4 700 0 – 4 700 0 – 4 700 0 – 4 700 Energie rázu

Příklepové vrtání J 4,2 4,2 4,2 – Osekávání J 4,2 4,2 4,2 4,2

Max. průměr vrtáku při vrtání do oceli/dřeva/betonu mm 13/32/32 13/32/32 13/32/32 –

Polohy sekáče 12121212 Jádrové vrtání do měkké cihly mm 100 100 100 – Držák nástrojů SDS Plus Průměr objímky mm 60 60 60 60 Hmotnost kg 4,2 4,3 4,3 4,0

-1

0 – 820 0 – 820 0 – 820 –

SDS Plus

(akustický tlak) dB(A) 86 86 86 86

(odchylka akustického tlaku) dB(A) 3333

(akustický výkon) dB(A) 97 97 97 97

(odchylka akustického výkonu) dB(A) 3333

Celková úroveň vibrací (prostorový vektorový součet) určená podle normy EN 60745. Vrtání do kovu Hodnota vibrací a Odchylka K = m/s² 1,5 1,5 1,5 –

= m/s² < 2,5 < 2,5 < 2,5 –

Vrtání do betonu Hodnota vibrací a Odchylka K = m/s² 1,5 1,5 1,5 –

= m/s² 8,2 8,2 8,2 –

h, HD

Sekání Hodnota vibrací a Odchylka K = m/s² 1,5 1,5 1,5 1,5

= m/s² 7,1 7,1 7,1 7,1

Cheq

Šroubování bez příklepu Hodnota vibrací a Odchylka K = m/s² 1,5 1,5 1,5 –

= m/s² < 2,5 < 2,5 < 2,5 –

Velikost vibrací uvedená v tomto dokumentu byla měřena podle normalizovaných požadavků, které jsou uvedeny v normě EN 60745 a může být použita pro vzájemné srovnání jednotlivých nářadí mezi sebou. Tato hodnota může být použita pro předběžný odhad vibrací působících na obsluhu.

VAROVÁNÍ: Deklarované hodnoty

Odhad míry působení vibrací na

Zjistěte si další doplňková

Pojistky:

Evropa Nářadí 230 V 10 A v napájecí síti Velká Británie

a Irsko

vibrací se vztahují na standardní použití nářadí. Je-li ovšem nářadí použito pro různé aplikace s rozmanitým příslušenstvím nebo je-li prováděna jeho nedostatečná údržba, velikost vibrací může být odlišná. Tak se může během celkové práce doba působení vibrací na obsluhu značně prodloužit.

obsluhu by měl také počítat s dobou, kdy je nářadí vypnuto nebo kdy je v chodu naprázdno. Během celkové pracovní doby se tak může doba působení vibrací na obsluhu značně zkrátit.

bezpečnostní opatření, která chrání obsluhu před účinkem vibrací, jako jsou: údržba nářadí a jeho příslušenství, udržování rukou v teple,

organizace způsobů práce.

Nářadí 230 V 13 A v zástrčce

napájecího kabelu

Deﬁ nice: Bezpečnostní pokyny

Níže uvedené definice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům.

NEBEZPEČÍ: Označuje bezprostředně

VAROVÁNÍ: Označuje potenciálně

UPOZORNĚNÍ: Označuje

hrozící rizikovou situaci, která, není-li jí zabráněno, povede k způsobení vážného nebo smrtelného zranění.

rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění.

potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému

zranění.

POZNÁMKA: Označuje postup

nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení.

Upozorňuje na riziko úrazu elektrickým

proudem.

Upozorňuje na riziko vzniku požáru.

ES Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

D25413, D25414, D25415, D25430

Společnost D výrobky popisované v části Technické údaje splňují požadavky následujících norem: 2006/42/EC, EN 60745-1, EN 60745-2-6.

Tyto výrobky splňují také požadavky směrnic 2004/108/EC a 2011/65/EU. Další informace vám poskytne zástupce společnosti DEWALT na následující adrese nebo na adresách, které jsou uvedeny na zadní straně tohoto návodu.

D25430

Společnost D výrobky popisované v části Technické údaje splňují požadavky následujících norem: 2000/14/ EC Elektrické demoliční kladivo na beton (ruční) m </= 15 kg, Dodatek VIII; TÜV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Úředně stanovený orgán ID č.: 0197 Úroveň akustického výkonu podle normy 2000/14/ EC (Článek 12, Dodatek III, č. 10; m </= 15 kg) LWA (měřená úroveň akustického výkonu) 99 dB LWA (zaručená úroveň akustického výkonu) 105 dB

Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti DEWALT.

Horst Grossmann Viceprezident pro vývoj a konstrukci produktů DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany

29. 11. 2013

EWALT tímto prohlašuje, že tyto

VAROVÁNÍ: Z důvodu omezení

rizika zranění si přečtěte tento návod k obsluze.

Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím

VAROVÁNÍ! Přečtěte si

všechny bezpečnostní pokyny a bezpečnostní výstrahy. Nedodržení

uvedených varování a pokynů může vést k úrazu elektrickým proudem, požáru a vážnému zranění.

VEŠKERÁ BEZPEČNOSTNÍ VAROVÁNÍ

A POKYNY USCHOVEJTE PRO PŘÍPADNÉ

DALŠÍ POUŽITÍ

Termín „elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (s napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu).

1) BEZPEČNOST NA PRACOVIŠTI

a) Udržujte pracovní prostor čistý a dobře

osvětlený. Přeplněný a neosvětlený

pracovní prostor může vést k způsobení úrazů.

b) Nepracujte s elektrickým nářadím ve

výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V elektrickém

nářadí dochází k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.

c) Při práci s nářadím zajistěte bezpečnou

vzdálenost dětí a ostatních osob.

Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčka napájecího kabelu nářadí

musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné upravené zástrčky.

Neupravované zástrčky a odpovídající zásuvky snižují riziko vzniku úrazu elektrickým proudem.

b) Nedotýkejte se uzemněných povrchů,

jako jsou například potrubí, radiátory, elektrické sporáky a chladničky. Při

uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem.

c) Nevystavujte elektrické nářadí dešti

nebo vlhkému prostředí. Vnikne-li do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.

d) S napájecím kabelem zacházejte

opatrně. Nikdy nepoužívejte napájecí kabel k přenášení nebo posouvání nářadí a netahejte za něj, chcete-li nářadí

odpojit od elektrické sítě. Zabraňte kontaktu kabelu s mastnými, horkými a ostrými předměty nebo pohyblivými

částmi. Poškozený nebo zauzlený napájecí kabel zvyšuje riziko úrazu elektrickým proudem.

e) Při práci s nářadím venku používejte

prodlužovací kabely určené pro venkovní použití. Použití kabelu pro venkovní použití

snižuje riziko úrazu elektrickým proudem.

f) Musíte-li s elektrickým nářadím pracovat

ve vlhkém prostř zdroj s proudovým chráničem (RCD).

Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) BEZPEČNOST OBSLUHY

a) Zůstaňte stále pozorní, sledujte, co

provádíte a při práci s nářadím pracujte s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka

nepozornosti při práci s elektrickým nářadím může vést k vážnému úrazu.

b) Používejte prvky osobní ochrany. Vždy

používejte ochranu zraku. Ochranné prostředky jako respirátor, neklouzavá pracovní obuv, přilba a chrániče sluchu, používané v příslušných podmínkách, snižují riziko poranění osob.

c) Zabraňte náhodnému spuštění. Před

připojením zdroje napětí nebo před vložením baterie a před zvednutím nebo přenášením nářadí zkontrolujte, zda je vypnutý hlavní spínač. Přenášení

elektrického nářadí s prstem na hlavním spínači nebo připojení napájecího kabelu k elektrické síti, je-li hlavní spínač nářadí v poloze zapnuto, může způsobit úraz.

d) Před spuštěním nářadí se vždy ujistěte,

zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Seřizovací klíče

ponechané na nářadí mohou být zachyceny rotujícími částmi nářadí a mohou způsobit úraz.

e) Nepřekážejte sami sobě. Při práci vždy

udržujte vhodný a pevný postoj. Ta k je umožněna lepší ovladatelnost nářadí v neočekávaných situacích.

f) Vhodně se oblékejte. Nenoste volný

oděv nebo šperky. Dbejte na to, aby se vaše vlasy, oděv a rukavice nedostaly do kontaktu s pohyblivými částmi. Volný

oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

g) Pokud jsou zařízení vybavena adaptérem

pro připojení odsávacího zařízení, zajistěte jeho správné připojení a řádnou

edí, použijte napájecí

funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu.

4) POUŽITÍ ELEKTRICKÉHO NÁŘADÍ A JEHO ÚDRŽBA

a) Nepřetěžujte elektrické nářadí. Používejte

pro prováděnou práci správný typ nářadí. Při použití správného typu nářadí

bude práce provedena lépe a bezpečněji.

b) Nelze-li spínač nářadí zapnout a vypnout,

s nářadím nepracujte. Každé elektrické nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno.

c) Před seřizováním nářadí, před

výměnou příslušenství nebo pokud nářadí nepoužíváte, odpojte zástrčku napájecího kabelu od zásuvky nebo z nářadí vyjměte baterii. Tato preventivní

bezpečnostní opatření snižují riziko náhodného spuštění nářadí.

d) Pokud nářadí nepoužíváte, uložte jej

mimo dosah dětí a zabraňte tomu, aby bylo toto nářadí použito osobami, které nejsou seznámeny s jeho obsluhou nebo s tímto návodem. Elektrické

nářadí je v rukou nekvalifikované obsluhy nebezpečné.

e) Provádějte údržbu elektrického nářadí.

Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte jej před použitím opravit. Mnoho nehod bývá způsobeno

zanedbanou údržbou nářadí.

f) Řezné nástroje udržujte ostré a čisté.

Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanáše-

ní nečistotami a lépe se s nimi pracuje.

g) Elektrické nářadí, příslušenství, držáky

nástrojů atd., používejte podle těchto pokynů a berte v úvahu podmínky pracovního prostředí a práci, kterou budete provádět. Použití elektrického

nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné.

5) OPRAVY

a) Svěřte opravu vašeho elektrického

nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte

bezpečný provoz nářadí.

Další speciﬁ cké bezpečnostní pokyny pro vrtací kladiva

• Používejte ochranu sluchu. Nadměrná

hlučnost může způsobit ztrátu sluchu.

• Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly nad nářadím může

vést k úrazu.

• Při pracích, u kterých by mohlo dojít

ke kontaktu pracovního nástroje nebo upevňovacího prvku se skrytými vodiči nebo s vlastním napájecím kabelem, držte elektrické nářadí vždy za izolované rukojeti.

Při kontaktu pracovního příslušenství s „živým“ vodičem způsobí neizolované kovové části nářadí obsluze úraz elektrickým proudem.

• Upněte si obrobek k pevné podložce

pomocí svorek nebo jiných praktických pomůcek. Držení obrobku rukou nebo opření

obrobku o část těla nezajistí jeho stabilitu a může vést k ztrátě kontroly.

• Používejte bezpečnostní brýle nebo jinou vhodnou ochranu zraku. Během sekání dochází k odlétávání úlomků. Odlétávající úlomky mohou způsobit poranění zraku s trvalými následky. Př se práší, používejte masku proti prachu nebo respirátor. Pro většinu pracovních operací může být vyžadována také ochrana sluchu.

• Nářadí držte stále pevně. Nepokoušejte se

používat toto nářadí, nebudete-li jej držet oběma rukama. Doporučujeme vám, abyste

stále používali boční rukojeť. Obsluha tohoto nářadí pouze jednou rukou způsobí ztrátu kontroly nad nářadím. Nebezpečný může být také průraz nebo kontakt s tvrdými materiály, jako jsou například armovací pruty. Před použitím pevně dotáhněte boční rukojeť.

• Nepoužívejte toto nářadí dlouhodobě bez přestávky. Vibrace způsobené funkcí příklepu mohou být pro vaše ruce a paže nebezpečné. Používejte rukavice, které zajistí lepší tlumení rázů a omezte působení vibrací prováděním častých přestávek.

• Neprovádějte opravy pracovních nástrojů sami. Opravy sekáče by měl provádět pracovník autorizovaného servisu. Nesprávně opravené sekáče mohou vést k způsobení úrazu.

• Při obsluze nářadí a při výměně pracovních nástrojů používejte rukavice. Přístupné kovové části nářadí a pracovní nástroje mohou být během provozu velmi horké. Malé částečky odlétávajícího materiálu mohou poranit nechráněné ruce.

• Nikdy neodkládejte nářadí, dokud nedojde

k úplnému zastavení pracovního nástroje.

Pohybující se nástroje mohou způsobit zranění.

• Nepoužívejte k uvolnění zablokovaných pracovních nástrojů údery kladiva.

i práci, během které

Odlétávající úlomky kovu nebo materiálu by mohly způsobit zranění.

• Mírně opotřebované sekáče mohou být

znovu naostřeny broušením.

• Dbejte na to, aby se napájecí kabel nedostal do blízkosti pohybujícího se pracovního nástroje. Neovinujte napájecí kabel kolem žádné části vašeho těla.

Elektrický kabel navinutý na pracovní nástroj může způsobit zranění nebo ztrátu kontroly nad nářadím.

Zbytková rizika

Při práci s vrtacími kladivy vznikají následující rizika:

– Zranění způsobená kontaktem s rotujícími

nebo horkými částmi nářadí.

Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, určitá zbytková rizika nemohou být vyloučena. Tato rizika jsou následující:

– Poškození sluchu. – Riziko přivření prstů při výměně příslušenství. – Zdravotní rizika způsobená vdechováním

prachu zvířeného při práci s betonem nebo zdivem.

Štítky na nářadí

Na tomto nářadí jsou následující piktogramy:

Před použitím si přečtěte návod

k obsluze.

Používejte ochranu sluchu.

Používejte ochranu zraku.

1 kufřík 1 rychloupínací sklíčidlo (pouze modely D25414

a D25415) 1 návod k obsluze 1 výkresovou dokumentaci

• Zkontrolujte, zda během přepravy nedošlo

k poškození nářadí, jeho částí nebo

příslušenství.

• Před zahájením pracovních operací věnujte

dostatek času pečlivému pročtení a pochopení

tohoto návodu.

Popis (obr. 1 - 4, 6)

VAROVÁNÍ: Nikdy neprovádějte

žádné úpravy nářadí ani jeho součástí. Mohlo by dojít k jeho poškození nebo k zranění.

a. Spínač s regulací otáček b. Hlavní rukojeť c. Přepínač chodu vpřed/vzad d. Volič režimu e. Bezpečnostní pojistka f. Boční rukojeť g. Držák nástrojů/zajišťovací objímka h. Tlumič rázů i. LED indikátor (pouze model D25415) j. Hloubkový doraz (pouze modely D25413,

D25414, D25415) k. Svorka hloubkového dorazu l. Zajišťovací objímka m. Sklíčidlo (pouze modely D25414 a D25415) n. Kryt proti prachu o. Zajišťovací tlačítko (pouze model D25430)

UMÍSTĚNÍ DATOVÉHO KÓDU

Datový kód, který obsahuje také rok výroby, je vytištěn na krytu nářadí.

Příklad:

2013 XX XX

Rok výroby

Obsah balení

Balení obsahuje: 1 výkonné vrtací kladivo 1 boční rukojeť 1 hloubkový doraz (pouze modely D25413,

D25414, D25415)

POUŽITÍ VÝROBKU D25413, D25414, D25415

Tato výkonná vrtací kladiva jsou určena pro profesionální vrtání a příklepové vrtání, šroubování a lehké sekací práce.

D25430

Toto sekací kladivo je určeno pro profesionální sekací, sbíjecí a demoliční práce.

NEPOUŽÍVEJTE ve vlhkém prostředí nebo na místech s výskytem hořlavých kapalin nebo plynů.

Tato vrtací kladiva jsou elektrická nářadí pro profesionální použití.

ZABRAŇTE dětem, aby se s tímto nářadím dostaly do kontaktu. Používají-li toto nářadí nezkušené osoby, musí být zajištěn odborný dozor.

• Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost. Děti by neměly být nikdy ponechány s tímto nářadím bez dohledu.

AKTIVNÍ REGULACE VIBRACÍ (OBR. 1)

Aktivní regulace vibrací neutralizuje vibrace příklepového mechanismu. Snížení vibrací působících na ruce a paže obsluhy umožňuje pohodlnější použití tohoto nářadí, delší pracovní intervaly a prodlužuje provozní životnost nářadí.

Chcete-li dosáhnout co nejlepší regulace vibrací, držte nářadí jednou rukou za hlavní rukojeť (b) a druhou rukou za boční rukojeť (f). Vyvíjejte na nářadí pouze takový tlak, aby docházelo přibližně k polovičnímu zdvihu kladiva.

Provádíte-li sekání, vyvíjejte na nářadí pouze takový tlak, při kterém bude docházet k aktivní regulaci vibrací. Budete-li na nářadí vyvíjet příliš velký tlak, nedojde k urychlení vrtání nebo sekání a regulace vibrací nebude aktivována.

SPOJKA S OMEZOVAČEM MOMENTU

VAROVÁNÍ: Uživatel tohoto nářadí

musí při jeho použití nářadí stále pevně držet.

Spojka s omezovačem momentu omezuje maximální momentové reakce přenášené na obsluhu nářadí v situaci, kdy dojde k zaseknutí vrtáku. Tato funkce také zabraňuje zablokování převodů a elektromotoru.

POZNÁMKA: Před provedením

změny nastavení regulace momentu vždy proveďte vypnutí nářadí, abyste zabránili jeho poškození.

SYSTÉM ZABRAŇUJÍCÍ OTÁČENÍ D25415 (OBR. 2)

Tento systém zabraňující otáčení nabízí obsluze nářadí vyšší komfort a bezpečnost díky nové technologii, která detekuje stavy, kdy obsluha během práce ztrácí kontrolu nad nářadím. Je-li detekováno zablokování, okamžitě dochází k snížení momentu a otáček. Tato funkce zabraňuje samovolnému otáčení nářadí a omezuje tak riziko zranění zápěstí. Je-li systém zabraňující otáčení aktivován, bude svítit červený LED indikátor (i).

Elektrická bezpečnost

Elektromotor je určen pouze pro jedno napájecí napětí. Vždy zkontrolujte, zda napájecí napětí odpovídá napětí na výkonovém štítku.

Vaše nářadí DEWALT je chráněno

dvojitou izolací v souladu s normou EN 60745. Proto není nutné použití uzemňovacího vodiče.

VAROVANÍ: Modely s napájecím

napětím 115 V by měly být používány s bezpečnostním izolačním transformátorem s uzemněnou přepážkou mezi primárním a sekundárním vinutím.

Dojde-li k poškození napájecího kabelu, musí být nahrazen speciálně připraveným kabelem, který získáte v autorizovaném servisu DEWALT.

Výměna síťové zástrčky (pouze pro Velkou Británii a Irsko)

Budete-li instalovat novou zástrčku napájecího kabelu:

• Bezpečně odstraňte starou zástrčku.

• Připojte hnědý vodič k svorce pod napětím na

nové zástrčce.

• Modrý vodič připojte k nulové svorce. VAROVÁNÍ: K uzemňovací svorce

nebude připojen žádný vodič.

Dodržujte montážní pokyny dodávané s kvalitními zástrčkami. Doporučená pojistka: 13 A.

Použití prodlužovacího kabelu

Je-li použití prodlužovacího kabelu nutné, použijte pouze schválený typ kabelu se 3 vodiči, který je vhodný pro příkon tohoto nářadí (viz Technické údaje). Minimální průřez vodiče je 1,5 mm². Maximální délka je 30 m.

V případě použití navinovacího kabelu odviňte vždy celou délku kabelu.

MONTÁŽ A SEŘÍZENÍ

VAROVANÍ: Z důvodu snížení

rizika zranění před nasazením nebo sejmutím příslušenství, před jakýmkoli seřízením, před výměnou nástavců nebo před prováděním oprav, nářadí vždy vypněte a odpojte napájecí kabel od sítě.

Ujistěte se, zda je spouštěcí spínač v poloze vypnuto. Náhodné spuštění může způsobit úraz.

Volba pracovního režimu (obr. 3)

D25413, D25414, D25415

Nářadí může být použito v následujících provozních režimech:

Rotační vrtání: pro šroubování a pro

vrtání do kovu, dřeva a plastů.

Vrtání s příklepem: pro vrtání do betonu

a zdiva.

Pouze sekání: pro lehké sekání,

osekávání a demolice. V tomto režimu můžete nářadí také použít jako páku k uvolnění zaseknutého vrtáku.

D25430

Nářadí může být použito v následujících provozních režimech:

Pouze sekání: pro lehké sekání,

osekávání a demolice. V tomto režimu můžete nářadí také použít jako páku k uvolnění zaseknutého vrtáku.

1. Chcete-li zvolit pracovní režim, stiskněte bezpečnostní pojistku (e) a nastavte volič režimu (d) tak, aby směřoval na symbol požadovaného pracovního režimu.

2. Uvolněte bezpečnostní pojistku a zkontrolujte, zda je volič režimu ve své poloze řádně zajištěn.

VAROVÁNÍ: Neprovádějte volbu

pracovního režimu, je-li nářadí v chodu.

Označení poloh sekáče (obr. 3)

Pro nastavení a zajištění sekáče je k dispozici 12 různých poloh.

1. Nastavte volič režimu (d) tak, aby ukazoval na symbol pro příklepové vrtání. Viz část

Volba pracovního režimu v kapitole Montáž a seřízení.

2. Otočte sekáč do požadované polohy.

3. Nastavte volič režimu (d) do polohy pouze sekání.

4. Otáčejte sekáčem, dokud nedojde k jeho zajištění.

Vložení a vyjmutí příslušenství SDS Plus

Toto nářadí používá příslušenství SDS Plus® (viz detail na obr. 4, kde je znázorněn příčný řez

(obr. 4)

upínací stopky nástroje SDS Plus vám, abyste používali pouze profesionální příslušenství.

1. Vyčistěte a namažte upínací stopku nástroje.

2. Zasuňte upínací stopku nástroje do držáku nástrojů/zajišťovací objímky (g).

3. Zatlačte nástroj dolů a lehce s ním otáčejte, dokud nezapadne do drážek.

4. Zatáhněte za nástroj a ujistěte se, zda je řádně zajištěn. Funkce sekání vyžaduje, aby pracovní nástroj, který je upnutý v držáku nástrojů, prováděl v axiální ose pohyb v rozsahu několika centimetrů.

5. Chcete-li nástroj vyjmout, stáhněte držák nástrojů/zajišťovací objímku (g) dozadu a vyjměte nástroj z nářadí.

VAROVÁNÍ: Při výměně pracovního

příslušenství vždy používejte rukavice. Při provozu mohou být exponované kovové části nářadí velmi horké.

). Doporučujeme

Montáž boční rukojeti (obr. 1)

Boční rukojeť (f) může být uchycena tak, aby vyhovovala pravákům i levákům.

VAROVÁNÍ: Nepoužívejte nářadí bez

1. Povolte boční rukojeť.

2. Pro praváky: nasuňte upínací objímku boční

Pro leváky: nasuňte upínací objímku rukojeti

3. Natočte boční rukojeť do požadované polohy

řádně upevněné boční rukojetí.

rukojeti na objímku za držákem nástrojů tak, aby se boční rukojeť nacházela na levé straně.

na objímku za držákem nástrojů tak, aby byla rukojeť vpravo.

a dotáhněte ji.

Nastavení hloubky vrtání (obr. 4)

POUZE MODELY D25413, D25414, D25415

1. Podle výše uvedeného postupu upněte požadovaný vrták.

2. Stiskněte a držte tlačítko svorky hloubkového dorazu (k).

3. Protáhněte otvorem upínací svorky hloubkový doraz (j).

4. Nastavte požadovanou hloubku vrtání jako na uvedeném nákresu.

5. Uvolněte svorku hloubkového dorazu.

Přepínač chodu vpřed/vzad (obr. 5)

1. Chcete-li, aby se vrták otáčel dopředu (doprava), nastavte přepínač chodu vpřed/ vzad (c) doleva. Viz šipky na nářadí.

2. Chcete-li, aby se vrták otáčel dozadu (doleva), nastavte přepínač chodu vpřed/vzad (c) doprava.

VAROVÁNÍ: Před provedením změny

směru otáčení vždy počkejte, dokud se motor zcela nezastaví.

Montáž adaptéru sklíčidla a sklíčidla (prodáváno samostatně)

1. Našroubujte sklíčidlo na závitovou část adaptéru sklíčidla.

2. Zasuňte sestavu sklíčidla a adaptéru do nářadí tak, jako by se jednalo o standardní nástroj SDS PIus®.

3. Chcete-li sklíčidlo z nářadí vyjmout, postupujte jako při vyjímání standardního nástroje SDS Plus®.

VAROVÁNÍ: Při příklepovém vrtání

nikdy nepoužívejte standardní sklíčidla.

Další informace týkající se vhodného příslušenství získáte u autorizovaného prodejce.

Výměna držáku nástrojů za sklíčidlo (obr. 6)

POUZE MODELY D25414 A D25415

1. Otočte zajišťovací objímku (l) do odjištěné polohy a stáhněte držák nástrojů/zajišťovací objímku (g).

2. Natlačte sklíčidlo (m) na hřídel vrtačky a otočte zajišťovací objímku do zajištěné polohy.

3. Pokud chcete vyměnit sklíčidlo za držák nástrojů, nejdříve stejným způsobem sejměte sklíčidlo. Potom na vrtačku nainstalujte držák nástrojů, stejným způsobem jako sklíčidlo.

VAROVÁNÍ: Při příklepovém vrtání

nikdy nepoužívejte standardní sklíčidla.

Výměna krytu proti prachu (obr. 1, 4)

Kryt proti prachu (n) chrání mechanismus před prachem. Opotřebovaný kryt proti prachu okamžitě vyměňte.

1. Stáhněte dozadu držák nástrojů/zajišťovací objímku (g) a vyjměte kryt proti prachu (n).

2. Nasaďte nový kryt proti prachu.

3. Uvolněte držák nástrojů/zajišťovací objímku.

POUŽITÍ Pokyny pro použití

VAROVANÍ: Vždy dodržujte

VAROVANÍ: Z důvodu snížení

• Dávejte pozor na polohu potrubí

• Vyvíjejte na nářadí pouze lehký tlak

• Nevrtejte příliš hluboko, aby nedošlo

• Vždy držte nářadí pevně oběma

bezpečnostní předpisy a platná nařízení.

Ujistěte se, zda je spouštěcí spínač v poloze vypnuto. Náhodné spuštění může způsobit úraz.

VAROVÁNÍ:

a elektrických vodičů.

(asi 5 kg). Nadměrný tlak na nářadí vrtání neurychlí, ale sníží výkon nářadí a může zkrátit jeho provozní životnost.

k poškození krytu proti prachu.

rukama a zaujměte pevný postoj (obr. 7). Nářadí používejte vždy s řádně upevněnou boční rukojetí.

Správná poloha rukou (obr. 7)

VAROVÁNÍ: Z důvodu snížení rizika

Správná poloha rukou vyžaduje, abyste měli jednu ruku na boční rukojeti (f) a druhou ruku na hlavní rukojeti (b).

vážného zranění VŽDY používejte správný úchop nářadí, jako na uvedeném obrázku.

vážného zranění držte nářadí VŽDY bezpečně a očekávejte nenadálé reakce.

Spojka proti přetížení

Dojde-li k zablokování vrtáku, pohon hřídele vrtačky bude přerušen pomocí spojky proti přetížení. V takové situaci vznikají velké

momentové reakce, a proto vždy držte nářadí pevně oběma rukama a udržujte pevný postoj.

Zapnutí a vypnutí (obr. 1)

1. Chcete-li nářadí zapnout, stiskněte spínač s plynulou regulací otáček (a). Tlak vyvíjený na tento spínač určuje otáčky nářadí.

2. Chcete-li nářadí vypnout, uvolněte spínač.

3. Chcete-li vypnuté nářadí zajistit, přesuňte přepínač chodu vpřed/vzad (c) do střední polohy.

Příklepové vrtání (obr. 1)

VRTÁNÍ S PLNÝM VRTÁKEM

1. Nastavte volič režimu (d) do polohy pro příklepové vrtání. Viz část Volba pracovního režimu v kapitole Montáž a seřízení.

2. Upněte příslušný vrták.

POZNÁMKA: Chcete-li dosáhnout co

nejlepších výsledků, používejte vysoce kvalitní vrtáky s karbidovými hroty.

3. Podle potřeby nastavte polohu boční rukojeti (f).

4. V případě potřeby nastavte hloubku vrtání.

5. Označte si místo, kde bude vyvrtán otvor.

6. Umístěte vrták na značku a spusťte nářadí.

7. Po ukončení práce a před odpojením napájecího kabelu nářadí vždy vypněte.

Vrtání s korunovým vrtákem (obr. 1, 3)

1. Nastavte volič režimu (d) do polohy pro příklepové vrtání. Viz část Volba pracovního režimu v kapitole Montáž a seřízení.

2. Podle potřeby nastavte polohu boční rukojeti (f).

3. Upněte vhodný korunový vrták.

4. Uložte do korunového vrtáku vodicí vrták.

5. Umístěte vodicí vrták na označený bod a stiskněte spínač s regulací otáček (a). Vrtejte, dokud korunový vrták nevnikne do betonu do hloubky zhruba 1 cm.

6. Ukončete vrtání a vyjměte vodicí vrták. Nasaďte korunový vrták znovu do otvoru a pokračujte ve vrtání.

7. Při vrtání materiálu s tloušťkou větší než je výška korunového vrtáku pravidelně odlamujte válec betonu uvnitř korunového vrtáku. Aby nedošlo k náhodnému odlomení betonu okolo vrtaného otvoru, provrtejte nejdříve celý

materiál vodicím vrtákem. Potom z každé strany materiálu vyvrtejte jádro do poloviny tloušťky materiálu.

8. Po ukončení práce a před odpojením napájecího kabelu nářadí vždy vypněte.

Vrtání bez příklepu (obr. 3)

POUZE MODELY D25413, D25414, D25415

1. Nastavte volič režimu (d) do polohy pro vrtání bez příklepu. Viz část Volba pracovního režimu v kapitole Montáž a seřízení.

2. Nasaďte adaptér sklíčidla/sestavu sklíčidla.

3. Postupujte stejným způsobem, jako při vrtání s příklepem.

VAROVÁNÍ: Při příklepovém vrtání

nikdy nepoužívejte standardní sklíčidla.

Šroubování (obr. 1, 3)

POUZE MODELY D25413, D25414, D25415

1. Nastavte volič režimu (d) do polohy pro vrtání bez příklepu. Viz část Volba pracovního režimu v kapitole Montáž a seřízení.

2. Zvolte směr otáčení.

3. Použijte speciální šroubovací adaptér SDS Plus s upínacím šestihranem.

4. Vložte do držáku odpovídající šroubovací nástavec. Při práci se šrouby s hlavou opatřenou drážkou vždy používejte nástroje s vyhledávací objímkou.

5. Opatrně stiskněte spínač s regulací otáček (a), abyste zabránili poškození hlavy šroubu. Při otáčení směrem vzad (doleva) je rychlost nářadí automaticky snížena, aby bylo usnadněno odstranění šroubu.

6. Jakmile bude šroub srovnán s povrchem obrobku, uvolněte spínač s regulací otáček, abyste zabránili průniku hlavy šroubu do obrobku.

pro použití šroubovacích nástavců

Sekání a osekávání (obr. 1, 3)

1. Nastavte volič režimu (d) do polohy pouze sekání. Viz část Volba pracovního režimu v kapitole Montáž a seřízení.

2. Vložte do držáku vhodný sekáč a rukou jej nastavte do jedné z 12 poloh.

3. Podle potřeby nastavte polohu boční rukojeti (f).

4. Zapněte nářadí a zahajte práci.

5. Po ukončení práce a před odpojením napájecího kabelu nářadí vždy vypněte.

VAROVÁNÍ:

• Nepoužívejte toto nářadí k míchání

nebo čerpání snadno vznětlivých nebo výbušných kapalin (benzín, alkohol atd.).

• Nepoužívejte nářadí k míchání

hořlavých kapalin opatřených odpovídající etiketou.

ÚDRŽBA

Vaše elektrické nářadí DEWALT bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod.

VAROVÁNÍ: Z důvodu snížení

Ujistěte se, zda je spouštěcí spínač v poloze vypnuto. Náhodné spuštění může způsobit úraz.

Uhlíky motoru

V nářadí DEWALT je používán zdokonalený systém pro výměnu uhlíků, který automaticky zastaví nářadí, jsou-li uhlíky nadměrně opotřebovány. Tento systém zabraňuje vážnému poškození motoru. Nové sady uhlíků získáte v autorizovaných servisech DEWALT. Vždy používejte originální náhradní díly.

Mazání

Vaše nářadí nevyžaduje žádné další mazání.

Čištění

VAROVANÍ: Jakmile se ve větracích

drážkách a v jejich blízkosti nahromadí prach a nečistoty, ofoukejte nářadí proudem suchého stlačeného vzduchu. Při provádění tohoto úkonu údržby používejte schválenou ochranu zraku a schválený respirátor.

VAROVÁNÍ: K čištění nekovových

součástí nářadí nikdy nepoužívejte rozpouštědla nebo jiné agresivní

látky. Tyto chemikálie mohou narušit materiály použité v těchto částech. Používejte pouze hadřík navlhčený v mýdlovém roztoku. Nikdy nedovolte, aby se do nářadí dostala jakákoli kapalina. Nikdy neponořujte žádnou část nářadí do kapaliny.

Doplňkové příslušenství

VAROVANÍ: Protože jiné příslušenství,

Jako volitelné příslušenství jsou k dispozici různé typy vrtáků a sekáčů SDS Plus®.

Další informace týkající se vhodného příslušenství získáte u autorizovaného prodejce.

než je příslušenství nabízené společností DEWALT nebylo s tímto výrobkem testováno, může být použití takového příslušenství nebezpečné. Chcete-li snížit riziko zranění, používejte s tímto nářadím pouze příslušenství doporučené společností DEWALT.

Ochrana životního prostředí

Třiďte odpad. Tento výrobek nesmí být

likvidován v běžném domácím odpadu.

Nebudete-li výrobek D přejete-li si jej nahradit novým, nelikvidujte jej spolu s běžným komunálním odpadem. Zajistěte likvidaci tohoto výrobku v tříděném odpadu.

Tříděný odpad umožňuje recyklaci

a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Společnost D a recyklace výrobků D provozní životnosti. Chcete-li využít výhody této služby, odevzdejte prosím váš výrobek kterémukoli autorizovanému zástupci servisu, který zařízení odebere a zajistí jeho recyklaci.

Místo nejbližšího autorizovaného servisu D naleznete na příslušné adrese uvedené na zadní straně tohoto návodu. Seznam autorizovaných servisů DEWALT a všechny podrobnosti

EWALT poskytuje službu sběru

EWALT dále používat nebo

EWALT po skončení jejich

EWALT

o poprodejním servisu a kontakty naleznete také na internetové adrese: www.2helpU.com.

zst00 240810 - 15- 07-2 014

ZÁRUKA

Spoleþnost DEWALT je pĜesvČdþena o kvalitČ svých výrobkĤ a nabízí mimoĜádnou záruku pro profesionální uživatele tohoto náĜadí. Tato záruka je nabízena ve prospČch zákazníka a nijak neovlivní jeho zákonná záruþní práva. Tato záruka platí ve všech þlenských státech EU a evropské zóny volného obchodu EFTA.

• 30 DNĤ ZÁRUKA VÝMČNY •

Nejste-li s výkonem vašeho náĜadí D zcela spokojeni, mĤžete jej do 30 dnĤ po zakoupení vrátit. NáĜadí musí být v kompletním stavu jako pĜi zakoupení a musí být dodáno na místo, kde bylo zakoupeno, kde bude provedena výmČna nebo navrácení penČz. NáĜadí musí být v uspokojivém stavu a musí být pĜedložen doklad o jeho zakoupení.

• JEDNOROþNÍ SMLOUVA NA BEZPLATNÝ SERVIS •

Musí-li být bČhem 12 mČsícĤ po zakoupení provedena údržba nebo servis vašeho náĜadí

EWALT, máte nárok na jedno bezplatné

D provedení tohoto úkonu. Tento úkon bude bezplatnČ proveden v autorizovaném servisu

EWALT. K náĜadí musí být pĜedložen doklad

D o jeho zakoupení. Tato oprava zahrnuje i práci. Tento bezplatný servis se nevztahuje na pĜíslušenství a náhradní díly, pokud nejsou také kryty zárukou.

• JEDNOROþNÍ PLNÁ ZÁRUKA •

Dojde-li bČhem 12 mČsícĤ od zakoupení výrobku

EWALT k poškození tohoto výrobku z dĤvodu

D závady materiálu nebo špatného dílenského zpracování, spoleþnost D

EWALT zaruþuje

bezplatnou výmČnu všech poškozených þástí nebo dle našeho uvážení - bezplatnou výmČnu celého náĜadí, za pĜedpokladu, že:

• Závada nevznikla v dĤsledku neodborného

zacházení.

• Výrobek byl vystaven bČžnému použití a opotĜebování.

• Výrobek nebyl opravován neoprávnČnými osobami.

• Byl pĜedložen doklad o zakoupení;

• Byl výrobek vrácen kompletní s pĤvodními komponenty.

Požadujete-li reklamaci, kontaktujte prodejce u kterého jste výrobek zakoupili nebo vyhledejte autorizovanou servisní organizaci. Seznam autorizovaných servisĤ D

EWALT a podrobnosti

o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com.

EWALT

STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.

Türkova 5b 149 00 Praha 4 ýeská Republika Tel.: 00420 261 009 772 Fax: 00420 261 009 784 Servis: 00420 244 403 247 www.dewalt.cz obchod@sbdinc.com

STANLEY BLACK & DECKER SLOVAKIA S.R.O.

Vysoká 2/b 811 06 Bratislava Tel.: 00420 261 009 772 Fax: 00420 261 009 784 www.dewalt.sk obchod@sbdinc.com

BAND SERVIS

K Pasekám 4440 760 01 Zlín Tel.: 00420 577 008 550,1 Fax: 00420 577 008 559 www.bandservis.cz bandservis@bandservis.cz

BAND SERVIS

Paulínska 22 917 01 Trnava Tel.: 00421 335 511 063 Fax: 00421 335 512 624 www.bandservis.sk p.talajka@bandservis.sk

Právo na pĜípadné zmČny v yhrazeno.

06/2014

ZÁRUýNÍ LIST

TYP VÝROBKU:

ZÁRUýNÝ LIST

Výrobní kód

Datum prodeje

Razítko prodejny Podpis

Výrobný kód

Dátum predaja

Peþiatka predajne Podpis

Dokumentace záruþní opravy

CZ ýíslo Datum pĜíjmu Datum zakázky ýíslo zákazky Závada Razítko

SK ýíslo

dodávky

Dátum príjmu Dátum opravy ýíslo

Dokumentácia záruþnej opravy

objednávky

Porucha Peþiatka

Podpis

Adresy servisu Band servis Klášterského 2 CZ-140 00 Praha 4 Tel.: 00420 244 403 247 Fax: 00420 241 770 167

06/14

Band servis K Pasekám 4440 CZ-760 01 Zlín Tel.: 00420 577 008 550,1 Fax: 00420 577 008 559 http://www.bandservis.cz

Adresa servisu Band servis Paulínska ul. 22 SK-917 01 Trnava Tel.: 00421 335 511 063 Fax: 00421 335 512 624

DeWALT D25413K, D25430K User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
