Avant-propos 9

1Avant-propos

1.1 Merci de votre confiance

Avec le dLAN TV SAT Starter Set, les câblages com­plexes des installations satellites appartiennent dé­sormais au passé ! Le système devolo utilise les câbles électriques déjà posés dans les murs de la maison ou de l'immeuble pour distribuer le signal de télévision. L'installation s'effectue en un tour de main : il suffit de raccorder votre antenne satellite di­rectement au dLAN TV SAT Multituner puis de relier celui-ci au secteur. Grâce à l'adaptateur dLAN inté­gré, le dLAN TV SAT Multituner transforme chaque prise de courant murale en sortie d'antenne et vous voyez tout le programme TV en qualité HD numé­rique sur votre écran de télévision raccordé au dLAN TV SAT to IP Receiver !
Le dLAN TV SAT to IP Receiver n'est pas seulement un décodeur DVB-S2 de la dernière génération, il remplit également les fonctions d'un magnétoscope. Les disques durs externes USB servent de support de données. La réception de programmes cryptés ainsi que l'utilisation des systèmes HbbTV et DLNA sont possibles.
Avec un adaptateur dLAN additionnel connecté au point d'accès Internet, la réception de la TV satellite
est également possible très aisément sur un smart­phone ou une tablette avec l'appli devolo dLAN TV SAT.
Les informations détaillées sur
scénarios
8.1 Dépannage. De nombreuses autres in-
formations spécifiques sont en outre propo­sées sur le site Web www.devolo.com
réalisables se trouvent au chapitre
SAT>IP
et les
.
1.1.1 Information sur cette documenta­tion
Après une introduction rapide aux principes de base des technologies « dLAN » et « SAT>IP » puis un bref aperçu des fonctions du dLAN TV SAT Starter Set au chapitre 2, le chapitre 3 vous apprend comment mettre les appareils en service correctement. Le chapitre 4 décrit en détail les réglages dans l'inter­face de configuration du dLAN TV SAT Multituner. Le chapitre 5 contient les informations relatives à la ré­ception de la TV et de la radio. Le chapitre 6 explique l'utilisation de l'appli devolo dLAN TV SAT pour regarder la TV satellite. Les informations sur la configuration du réseau dLAN sont fournies au chapitre 7. Des astuces pour optimiser la largeur de bande, les in­dications sur la sécurité et les facteurs écologiques du
devolo dLAN TV SAT Starter Set
10 Avant-propos
produit, ainsi que nos conditions de garantie sont four­nies au chapitre 8 à la fin de ce manuel.
La déclaration de conformité CE de ce p rod uit et les ca- ractéristiques techniques se trouvent sur le CD-ROM joint au produit.
Description des symboles
Dans cette section, nous vous fournissons une descrip­tion succincte des différents symboles et de leur signi­fication.
Remarque très importante dont le non­respect peut entraîner des dommages.
Remarque importante dont il est re­commandé de tenir compte.
Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configu­ration de votre appareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écri­vant à support@devolo.fr
support@devolo.be
!
ou bien
devolo dans Internet
Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse
www.devolo.com
rez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels de­volo et du microprogramme de l'appareil.
Veillez à utiliser les composants fournis conformément à l'usage prévu afin de ne pas endommager les appareils :
L'utilisation conforme du dLAN TV Sat Multituner prévoit la ré­ception de signaux satellite DVB-S/S2 et leur transmission vers un récepteur/ décodeur SAT>IP ou vers un appareil IP (p. ex. smartphone, tablette). L'utilisation conforme du dLAN TV SAT to IP Receiver prévoit la réception de signaux satellite DVB-S/ S2 et leur transmission vers le télévi­seur raccordé. L'utilisation conforme de l'adaptateur dLAN prévoit la connexion du dLAN TV SAT to IP Receiver au réseau dLAN.
. Dans l'Espace SAV, vous trouve-
devolo dLAN TV SAT Starter Set
Introduction 11

2Introduction

dLAN est une technologie intelligente et sûre avec la­quelle vous pouvez facilement, rapidement et à un prix avantageux établir un réseau domestique via le secteur sans devoir effectuer un câblage cher et fastidieux au­paravant.

2.1 Que signifie dLAN ?

Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordina­teurs et les autres composants réseaux, connecté par adapteurs correspandants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les câbles électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une inter­connexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour éviter qu'elles soient interceptées et lues.
Les adaptateurs dLAN ne transmettent pas unique­ment les signaux réseau du PC dans les câbles élec­triques. Ce système permet également une répartition simple et rapide, dans toute la maison, des retransmis-
sions vidéo en HD standard et des signaux audio de qualité CD numérique.

2.2 Sat>IP : qu'est-ce que c'est ?

SAT>IP est un nouveau protocole de communication pour la réception et la distribution des signaux satellite à domicile. Il convertit les signaux de télévision (DVB­S/S2) en signaux interprétables par les terminaux Inter­net de sorte que la TV satellite est disponible sur les ap­pareils IP ne possédant pas de récepteur/décodeur satellite intégré (smartphone, tablette). Les signaux sa­tellite peuvent être retransmis au sein du réseau à do­micile par Ethernet ou par Wi-Fi.

2.3 Le dLAN TV SAT Multituner

Possédant deux entrées satellite, le double tuner
permet d'enregistrer et de regarder deux émis­sions TV différentes en même temps avec le même décodeur, ou d'utiliser deux décodeurs dans des endroits différents de la maison.
Compatible avec tous les décodeurs courants cer-
tifiés SAT>IP.
Prise en charge intégrale du décodeur devolo
dLAN TV SAT to IP Receiver.
devolo dLAN TV SAT Starter Set
12 Introduction
Configuration facile du Multituner avec le logiciel
dLAN Cockpit ou un navigateur Web.
Avec l'appli devolo dLAN TV SAT, le smartphone
et la tablette se transforment en réception pour la TV satellite en clair.
Adaptateur dLAN intégré – la technologie dLAN
distribue le signal satellite très simplement via les câbles électriques de la maison.
Installation particulièrement facile – aucun trou à
forer, pas de saleté !
Extension possible à deux
dLAN TV SAT Multituner par foyer. Permet l'utili­sation de 4 terminaux différents au maximum.
Terminaux de

2.4 Le dLAN TV SAT to IP Receiver

Réception, sur chaque téléviseur de la maison et
sans câble d'antenne, de la télévision numérique par satellite comprenant des chaînes cryptées (télévision payante) ou non cryptées en Full-HD selon la norme DVB-S2
HbbTV : texte vidéo ultra-moderne transmis de
l'Internet au téléviseur par dLAN ; un adaptateur dLAN AV est nécessaire.
Réception de contenus radio DVB-S2DLNA : interconnexion dLAN au serveur multimé-
dia, par ex. pour la lecture de vidéos ou de
musique sur le téléviseur ; un adaptateur dLAN supplémentaire est nécessaire.
Installation enfantine : la connexion du
dLAN TV SAT Starter Set à votre téléviseur s'effec­tue via un câblage traditionnel, par ex. HDMI ou prise péritel. La liaison au secteur et au réseau dLAN s'effectue via l'adaptateur dLAN de devolo fourni et le bloc d'alimentation fourni.
Possibilité de regarder la télévision et d'enregis-
trer simultanément : il suffit, pour cela, de prévoir un deuxième dLAN TV SAT Multituner
Guide de programme électronique (EPG) pour la
commande du magnétoscope intégré
Enregistrement du programme TV sur les disques
durs externes USB
Sorties AV numériques comme HDMI et S/PDIF
pour une transmission d'excellente qualité du signal vers le téléviseur ou la chaîne surround

2.5 Exemples d'application

dLAN TV SAT Starter Set
Le kit de démarrage dLAN TV SAT Starter Set est l'équi­pement initial optimal pour recevoir la TV satellite sur votre télévision via les câbles électriques. Vous pouvez en outre utiliser votre smartphone ou votre tablette
devolo dLAN TV SAT Starter Set
Introduction 13
Fig. 1
en guise d'écran de télévision pour la TV satellite non codée.
Pendant que la TV satellite est transmise sur le télévi­seur du dLAN TV SAT Multituner au dLAN TV SAT to IP Receiver via dLAN, elle est transmise sur votre smartphone ou votre tablette via Wi-Fi par Appli dLAN TV SAT interposée. La condi­tion requise pour ce mode de réception est une connexion Wi-Fi active qui communique avec le ré­seau dLAN (et donc avec le dLAN TV SAT to IP Receiver et le dLAN TV SAT Multituner) via un adaptateur
dLAN supplémentaire (voir les Fig. 1 et 2). L'ordi-
nateur dans la Fig. 2 doit également être connecté via un adaptateur dLAN supplémentaire.
devolo dLAN TV SAT Starter Set
14 Introduction
Fig. 2
Le kit récepteur dLAN TV SAT Receiver Kit est le complément parfait du kit de démarrage dLAN TV SAT Starter Set par exemple quand vous prévoyez d'installer un deuxième poste TV chez vous. V
formations sur la norme
rios d'application
Dépannage
tions spécifiques sont en outre proposées sur le site Web www.devolo.com
ous trouverez davantage d'in-
SAT>IP
et les
scéna-
au chapitre
.
De nombreuses autres informa-
.
8.1
dLAN TV SAT to IP Receiver et HbbTV via dLAN
HbbTV est un type de texte vidéo ultra-moderne trans­mis de l'Internet au téléviseur. Ce scénario requiert une connexion Internet existante, qui (comme le montre la figure 3) est reliée via un autre adaptateur dLAN AV au réseau domestique, et par conséquent au dLAN TV SAT to IP Receiver et au dLAN TV SAT Multituner. La technologie dLAN permet l'échange de signaux et données via les lignes de cou­rant pour transférer des informations supplémentaires étendues de la chaîne Internet vers le téléviseur. Tous les pays et toutes les chaînes ne proposent pas encore HbbTV à ce jour.
Pour le fonctionnement du dLAN TV SAT to IP Receiver, veuillez consul­ter le chapitre 5.4.5 Paramètres Internet.
Interconnexion dLAN du dLAN TV SAT to IP Receiver au serveur multimédia (DLNA)
DLNA (Digital Living Network Alliance) est une norme destinée à simplifier l'utilisation d'appareils électroniques numériques dans les réseaux domestiques. Pour plus d'informations, veuillez consulter le site www.dlna.org.
devolo dLAN TV SAT Starter Set
Introduction 15
HbbTV
DLNA
DLNA
Fig. 3
Si un serveur multimédia DLNA (par ex. PC équipé du système d'exploitation Windows 7, un routeur ou un NAS (Network Access Server)) est également intégré à votre réseau domestique via dLAN, vous pouvez, sur votre téléviseur, visualiser des photos ou des vidéos et écouter des fichiers de musique qui sont enregistrés sur ce serveur multimédia DLNA (voir figure 3).
Notez qu'un adaptateur dLAN sup­plémentaire est requis pour ce scé­nario.
devolo dLAN TV SAT Starter Set
16 Introduction
devolo dLAN TV SAT Starter Set
Mise en service 15
Fig. 4

3 Mise en service

Ce chapitre décrit le kit de démarrage dLAN TV SAT Starter Set et sa mise en service.
devolo dLAN TV SAT Starter Set
16 Mise en service

3.1 Contenu du coffret

Avant d'installer votre dLAN TV SAT Starter Set, véri­fiez que tous les composants faisant partie du produit sont bien dans le coffret :
devolo dLAN TV SAT Multituner
un câble d'alimentation Euro 8deux câbles d'antenne (coaxial)
devolo dLAN TV SAT to IP Receiver
un bloc d'alimentation un câble HDMI
Adaptateur dLAN devolo
un câble EthernetTélécommande avec piles Instructions d'installation version papierCD comportant les logiciels et la documentation
en ligne devolo se réserve le droit de modifier le contenu du cof-
fret sans préavis.
ème
touch (4 génération), iPad, requiert iOS version 5.1 ou supérieur
compatible avec tous les appareils Android
possédant un processeur double cœur sup­portant NEON (p.ex. Tegra3) et Android 4.0.3 (« Ice Cream Sandwich ») ou supérieur
compatible avec Windows 8
(disponible à partir du 3
Adaptateur devolo dLAN
Système d'exploitation : Windows XP
(32 bits), Windows Vista Edition familiale Pre­mium (32 bits/64 bits), Windows 7 Edition familiale Premium (32 bits), Windows 8 (32 bits/64 bits), Linux (Ubuntu), Mac (OS X) et tous les systèmes d'exploitation compa­tibles réseau
Raccordement au réseau
Attention, l'appareil réseau correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.
génération), iPod touch (5
e
trimestre 2013)
ème
devolo dLAN TV SAT Starter Set

3.2 Configuration système requise

Appli devolo dLAN TV SAT
compatible avec les appareils Apple
suivants : iPhone 3GS, iPhone 4, iPhone 4S, iPhone 5, iPod touch (3
ème
génération), iPod
Pour mettre en place un réseau dLAN, vous avez besoin de deux appareils dLAN (AV) (200 Mbits/s / 500 Mbits/s).
Mise en service 17
Fig. 5
3.3 Voyants et connecteurs du
dLAN TV SAT Multituner
L'arrière du boîtier comporte les deux entrées d'an­tenne, les voyants d'état dLAN, le bouton de cryptage ainsi qu'un port Ethernet.
Entrées d'antenne
L'antenne parabolique est reliée au dLAN TV SAT Multituner via un câble coaxial. Si vous reliez les deux entrées à l'antenne, vous pouvez regar­der un programme TV et enregistrer une autre émission simultanément ; la première entrée est utilisée pour la télévision en direct, la deuxième pour l'enregistrement.
La prise d'alimentation électrique est installée latérale­ment.
Voyants lumineux
Les voyants lumineux (LED) indiquent l'état de la connexion dLAN par des couleurs et des clignotements différents.
Power : Voyant vert allumé lorsque le
dLAN TV SAT Multituner est opérationnel ; cli­gnote en vert lorsque le dLAN TV SAT Multituner est en mode Veille. Par défaut, l'appareil passe en mode d'économie d'énergie quelques secondes après la mise sous tension.
devolo dLAN TV SAT Starter Set
18 Mise en service
PLC
Vert : la connexion réseau permet le strea-
ming vidéo en HD et les jeux en ligne ; cli­gnote pendant la transmission de données.
Orange : la connexion réseau permet le strea-
ming vidéo en SD et les jeux en ligne ; cli­gnote pendant la transmission de données.
Rouge : la connexion réseau permet le trans-
fert de fichiers et l'accès à Internet ; clignote pendant la transmission de données.
Ethernet Link/Act : Voyant vert allumé
lorsqu'une connexion au réseau Ethernet est
établie ; clignote pendant la transmission des
données.
Bouton de cryptage
Cryptage des données par pression sur un bouton ; pour la description du fonctionnement du bouton de cryptage, lisez le chapitre 7 Réseau dLAN.
Connecteur Ethernet
Cette prise sert à relier le dLAN TV SAT Multituner au réseau filaire avec un câble Ethernet courant.

3.4 Voyants et connecteurs du dLAN TV SAT to IP Receiver

3.4.1 Face avant

En façade, vous avez la touche marche/arrêt, l'affi­chage, un connecteur USB ainsi que les touches flé­chées.
devolo dLAN TV SAT Starter Set
Mise en service 19
Fig. 6
Voyant de contrôle de fonctionnement dans l'affi­cheur
Vert lorsque le dLAN TV SAT to IP Receiver est
opérationnel.
Rouge lorsque le dLAN TV SAT to IP Receiver est
Si le mode économique est désactivé, l'heure est affi­chée sur l'afficheur quand le dLAN TV SAT to IP Receiver est éteint.
Lorsque l'appareil est en mode économique, il met quelques instants de plus pour sortir du mode veille.
en mode veille ou éteint.
Le dLAN TV SAT to IP Receiver est conforme aux direc­tives relatives à la consommation de courant actuelle­ment en vigueur dans l'UE : il est doté d'un mode veille à faible puissance absorbée (mode économique). Par défaut, le dLAN TV SAT to IP Receiver passe en mode économique et l'écran s'éteint.
Vous pouvez désactiver le mode veille à faible puissance absorbée dans le menu en sélectionnant Réglages
Configuration Mode d'économie d'énergie. Afin de réaliser des écono-
mies d'énergie, nous vous recomman­dons de laisser le mode veille activé.
devolo dLAN TV SAT Starter Set
20 Mise en service
Fig. 7
Touches fléchées
Les touches fléchées vous permettent de sélectionner le programme souhaité.
Afficheur
L'afficheur indique l'état du dLAN TV SAT to IP Receiver.
Connecteur USB
Ce connecteur vous permet d'ajouter un support de stockage USB (par ex. une clé) pour regarder vos pho­tos ou des films sur le téléviseur.
Logement du module CI/CI+
Le dLAN TV SAT to IP Receiver vous permet également de recevoir des programmes codés après avoir inséré le module CI d'un opérateur de Pay-TV dans ce logement.
Utilisez un câble USB de qualité (conforme à la spécification USB).

3.4.2 Face arrière

Sur la face arrière du boîtier se trouvent, outre un autre port USB, tous les connecteurs nécessaires au raccor­dement du dLAN TV SAT to IP Receiver à votre télévi­seur ainsi qu'au réseau dLAN et au secteur.
ANALOG AUDIO OUT
La sortie audio analogique vous permet de raccorder le dLAN TV SAT to IP Receiver à un appareil de lecture analogique, par ex. un composant stéréo ou un casque d'écoute.
devolo dLAN TV SAT Starter Set
Mise en service 21
HDMI
Reliez la sortie HDMI du dLAN TV SAT to IP Receiver à l'entrée HDMI de votre téléviseur en utilisant le câble HDMI fourni.
Ethernet
Utilisez le câble Ethernet fourni pour relier la prise Ethernet du récepteur dLAN TV SAT to IP Receiver à l'adaptateur dLAN et réaliser la connexion réseau.
Port USB
Cette prise USB permet de connecter un disque dur ex­terne pour y enregistrer des émissions télévisées que vous souhaitez regarder ultérieurement.
Lors du raccordement d'un disque dur externe USB, il convient d'observer les indications suivantes :
Après le premier raccordement du disque dur, il se
peut que le démarrage système du dLAN TV SAT to IP Receiver soit retardé en raison d'une vérification automatique du disque dur. Ceci peut durer quelques minutes.
Évitez de procéder aux branchements et débran-
chements successifs rapides des périphériques USB. Cela risque d'endommager le périphérique USB concerné. Ne retirez pas le périphérique USB
pendant la lecture ou l'enregistrement des don­nées.
En cas d'utilisation de disques durs de capa-
cité supérieure, veuillez aussi observer les indications suivantes : Pour une détection par-
faite et conforme d'un disque dur de capacité supérieure par le dLAN TV SAT to IP Receiver, attendez environ 30 secondes après avoir rac­cordé les deux appareils avant de rallumer le dLAN TV SAT to IP Receiver.
Au besoin, il est possible de formater le disque dur détecté et de le préparer pour les enregistrements via le dLAN TV SAT to IP Receiver dans le menu 5.4.4 Configuration d'enregistre-
ments. Les disques durs qui doivent être préparés sur PC peuvent être for­matés en FAT32 (avec l'un des logiciels gratuits disponibles sur Internet). Si le disque dur est formaté en NTFS, seules les fonctions de lecture sont dispo­nibles.
Scart (TV)
Utilisez un câble péritel pour relier la sortie péritel (Scart) du dLAN TV SAT to IP Receiver à votre télévi­seur.
devolo dLAN TV SAT Starter Set
22 Mise en service
DIGITAL AUDIO OUT (OPT./TOSLINK)
La sortie audio numérique permet de raccorder le dLAN TV SAT to IP Receiver à l'entrée électrique S/ PDIF correspondante d'un amplificateur.
Normalement, le son est reproduit sur la sortie audio du téléviseur. Il est éga­lement possible de raccorder un com­posant audio externe, par ex. un système HiFi ou un système Surround numérique, pour améliorer la qualité du son. Notez qu'avant de procéder au raccordement d'un appareil, tous les appareils branchés doivent être décon­nectés de l'alimentation secteur.
En cas de raccordement de plusieurs ap­pareils, notez que le bloc d'alimenta­tion fourni est prévu pour l'alimentation d'un appareil électrique fonctionnant avec une tension d'entrée de 12V continus (DC). Si vous raccordez d'autres appareils, prévoyez une ali­mentation électrique suffisamment di­mensionnée.
12V DC
Utilisez cette entrée d'alimentation électrique pour brancher le dLAN TV SAT to IP Receiver sur le secteur.
Pour éviter tout dégât électrique, utili­sez toujours le bloc d'alimentation four­ni avec le dLAN TV SAT to IP Receiver. Le bloc d'alimentation est prévu pour l'alimentation d'un appareil électrique fonctionnant avec une tension d'entrée de 12V continus (DC).
devolo dLAN TV SAT Starter Set
Mise en service 23

3.5 Voyants et connecteurs de l'adaptateur dLAN

L'adaptateur dLAN possède un voyant lumineux de contrôle (DEL), deux connecteurs Ethernet et le bouton de cryptage.
Voyant lumineux
Le voyant lumineux (DEL) indique l'état de l'adaptateur dLAN par des clignotements différents :
La DEL clignote lentement (toutes les 2
secondes) quand l'adaptateur dLAN est branché sur le réseau électrique mais qu'il n'y a pas de connexion dLAN.
La DEL est allumée quand l'adaptateur dLAN est
opérationnel et que la connexion dLAN est active.
La DEL clignote rapidement pendant l'opéra-
tion de cryptage (pairing) dans le réseau dLAN.
La DEL clignote à intervalles irréguliers (0,5 s
/ 2 s) pendant que l'adaptateur dLAN est en mode d'économie d'énergie.
Connecteurs réseau
Permet de relier l'adaptateur dLAN à un ordinateur ou à un autre appareil réseau au moyen d'un câble Ether­net courant.
Bouton de cryptage
Cryptage des données par pression sur un bouton ; pour en savoir plus sur le fonctionnement du bouton de cryptage, veuillez lire le chapitre 7 Réseau dLAN ou consulter le manuel du produit considéré sur notre site Web www.devolo.com
Prise de courant intégrée
Branchez le bloc d'alimentation du dLAN TV SAT to IP Receiver dans la prise de courant de l'adaptateur dLAN. Le filtre d'alimentation intégré éli­mine le bruit des composants connectés et améliore nettement la transmission des données dans le réseau domestique.
.
devolo dLAN TV SAT Starter Set
24 Mise en service
Veillez à ce que tous les périphériques dLAN que vous voulez ajouter dans le réseau soient branchés dans une prise murale. Un adaptateur dLAN passe en mode veille au bout de quelques ins­tants si aucun appareil réseau sous tension (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode veille, l'adaptateur dLAN n'est pas ac­cessible via le circuit électrique. Dès que l'appareil réseau connecté à l'in­terface réseau (par exemple l'ordina­teur) est de nouveau mis sous tension, votre appareil dLAN est également ac­cessible via le réseau électrique.

3.6 dLAN TV SAT Multituner

3.6.1 Positionnement / emplacement

Positionnement sur une surface plane
Si vous positionnez le dLAN TV SAT Multituner sur une surface plane, choisissez un support stable.
Montage mural
Assurez-vous de ne pas endommager les conduites de gaz, d'eau ou les câbles électriques posés dans les murs. Risque d'électrocution !!
Pour chaque type de support utilisé, utilisez des fixa­tions appropriées afin d'assurer un montage mural résistant et sûr.

3.6.2 Connecter dLAN TV SAT Multituner

Reliez l'antenne parabolique aux entrées
d'antenne du dLAN TV SAT Multituner en utilisant un ou deux câbles coaxiaux avec un connecteur F à leur extrémité.
Insérez le câble Euro 8 dans la prise d'alimenta-
tion électrique du dLAN TV SAT Multituner et la fiche de secteur dans une prise de courant murale libre. Grâce à l'adaptateur dLAN intégré, le dLAN TV SAT Multituner est relié au réseau dLAN directement (voir aussi 3.8 Connecter le
dLAN TV SAT to IP Receiver au réseau dLAN et au secteur électrique). À présent, il vous
reste à sécuriser votre réseau dLAN ; à cet effet, procédez à la configuration réseau. Lisez à ce sujet le chapitre 7 Réseau dLAN.
devolo dLAN TV SAT Starter Set
Mise en service 25

3.7 Brancher le dLAN TV SAT to IP Receiver au téléviseur

3.7.1 Connexion via HDMI

Pour relier le dLAN TV SAT to IP Receiver à un télévi­seur HD, utilisez le câble HDMI fourni. Le câble HDMI transmet les données vidéo et audio numériques sur le même support physique. Le dLAN TV SAT to IP Receiver prend en charge la résolu­tion vidéo HD-ready (1440 x 720) et Full HD (1920 x
1080).

3.7.2 Connexion via prise péritel

Pour relier le dLAN TV SAT to IP Receiver à un télévi­seur analogique, utilisez une prise péritel. Les données image et audio analogiques sont transmises en même temps via la prise péritel.
3.8 Connecter le dLAN TV SAT to IP Receiver au réseau dLAN et au secteur élec­trique
Reliez le décodeur dLAN TV SAT to IP Receiver à
un adaptateur dLAN en utilisant le câble Ethernet fourni.
La fiche Ethernet (LAN) ne doit être connectée qu'à des ports Ethernet pré­vus à cet effet.
Branchez le connecteur coaxial du bloc d'alimen-
tation dans la fiche 12V DC du dLAN TV SAT to IP Receiver.
Branchez la fiche du bloc d'alimentation dans la
prise de l'adaptateur dLAN.
Branchez ensuite l'adaptateur dLAN dans une
prise de courant murale libre.
Le dLAN TV SAT to IP Receiver est maintenant
relié au réseau électrique et donc au réseau dLAN, et communique avec le dLAN TV SAT Multituner via dLAN (voir aussi 3.6.2 Connecter dLAN TV SAT Multituner). À présent, il vous reste à sécuriser votre réseau dLAN ; à cet effet, procédez à la configuration réseau. Lisez à ce sujet le chapitre 7 Réseau dLAN.
devolo dLAN TV SAT Starter Set
26 Mise en service
Notez que l'utilisation de HbbTV et de DLNA (passerelle multimédia) requiert respectivement un adaptateur dLAN supplémentaire pour la connexion au réseau dLAN. (voir 2.3 Exemples d'application)
Pour éviter tout dégât électrique, utili­sez toujours le bloc d'alimentation four­ni pour brancher le dLAN TV SAT to IP Receiver. Ce bloc d'alimentation est prévu pour l'alimen­tation d'un appareil électrique fonc­tionnant avec une tension d'entrée de 12V continus (DC). Si vous raccordez d'autres appareils, veillez à prévoir un dispositif d'alimentation séparé.

3.8.1 Première mise en service

Après avoir relié correctement tous les compo-
sants du dLAN TV SAT Starter Set, mettez en marche le dLAN TV SAT to IP Receiver.
Allumez ensuite votre téléviseur.
Si les appareils sont connectés via HDMI, sé­lectionnez la sortie correspondante afin d'af­ficher l'image de votre téléviseur.
Appuyez sur la touche correspondant à l'entrée du
signal sur le téléviseur (généralement sur le côté) ou sur la télécommande du téléviseur. Le proces­sus de démarrage du dLAN TV SAT to IP Receiver requiert quelques secondes.
Ensuite, l'assistant du logiciel TV/radio démarre
automatiquement. Lisez à ce sujet le chapitre 5 Programme de TV/radio.

3.9 Installation des logiciels devolo

3.9.1 Logiciels pour Windows

dLAN Cockpit détecte tous les adaptateurs dLAN à portée dans votre réseau dLAN, affiche les informa­tions sur la connexion et crypte votre réseau dLAN individuellement.
Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur. Celui-ci doit être connecté au réseau dLAN via un adaptateur dLAN additionnel.
devolo dLAN TV SAT Starter Set
Mise en service 27
Si la fonction Exécution automatique est ac­tive sur votre ordinateur, l'installation com­mence automatiquement. Sinon, ouvrez le répertoire dans l'explorateur Windows : cli­quez sur Démarrer (ou le logo Windows) avec le bouton droit de la souris et sélection­nez Explorer dans le menu contextuel. Exé­cutez ensuite l'assistant d'installation manuellement.
Au cours de l'installation, vous pouvez indiquer si vous voulez installer tous les composants (Installation
standard), ou seulement les composants choisis (Ins­tallation personnalisée).
Pour utiliser de manière optimale toutes les fonctions de vos adaptateurs, nous recom­mandons l'installation complète de toutes les applications.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les données de performances de votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de performance des adaptateurs. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous
pouvez exécuter les applications installées dans le menu Démarrer Tous les programmes devolo.

3.9.2 Logiciels pour Mac (OS X)

Dans le répertoire software mac vous trouverez le logiciel de configuration dLAN.

3.9.3 Logiciels pour Linux (Ubuntu)

Dans le répertoire software linux vous trouverez le logiciel de configuration dLAN.
devolo dLAN TV SAT Starter Set
28 Mise en service
Fig. 8

3.10 Télécommande

La télécommande à infrarouge fournie vous permet de commander toutes les fonctions importantes du pro­gramme TV/radio :
La mise en service s'effectue en deux étapes simples :
Introduisez les deux piles micro fournies (de type
AAA) dans la position correcte (voir les indications relatives à la polarité dans le logement des piles) dans la télécommande. Un mauvais usage des piles risque d'endommager la télécommande.
Orientez les appareils de sorte à établir une
« connexion visuelle » entre la télécommande et le récepteur interne du dLAN TV SAT to IP Receiver.
Veuillez noter que la télécommande et le récepteur communiquent ensemble via une connexion infrarouge. Posi­tionnez donc toujours le récepteur de sorte qu'il ne soit pas caché par des ob­jets et qu'il soit visible depuis tous les endroits souhaités dans la pièce. Quand vous actionnez les touches de la commande, dirigez toujours celle-ci vers le récepteur.
Pour exclure le mieux possible le risque d'incendie, n'exposez jamais les piles aux sources de chaleur comme les rayons du soleil directs, un feu de che­minée etc.
devolo dLAN TV SAT Starter Set
Configuration du tuner 29

4 Configuration du tuner

Le dLAN TV SAT Multituner possède une interface de configuration intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de ré­gler tous les paramètres d'exploitation de l'adaptateur.
4.1 Ouvrir l'interface de configura­tion incorporée
Vous accédez à l'interface de configuration en ligne du dLAN TV SAT Multituner :
En utilisant le logiciel
dLAN TV Sat to IP Receiver sur l'ordinateur : pour accéder à l'interface de configuration de l'adaptateur, sélectionnez Démarrer Tous les programmes devolo dLAN Cockpit, puis cliquez sur l'onglet du dLAN TV SAT Multituner.
Le logiciel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.
devolo dLAN TV SAT Starter Set
30 Configuration du tuner

4.2 Description du menu

Toutes les fonctions de menu sont décrites dans la fe­nêtre correspondante du menu et dans le chapitre cor­respondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus.
Cliquez sur Enregistrer pour sauvegarder les modifi­cations effectuées dans une page de l'interface de configuration.
Cliquez sur Retour pour quitter une page de l'interface de configuration.
Sélectionnez la langue voulue dans la liste déroulante des langues.
Les quatre rubriques principales de l'interface de confi­guration apparaissent sur le côté gauche de la fenêtre.
Cliquez sur le bouton d'une rubrique pour y accéder di­rectement.
devolo dLAN TV SAT Starter Set
Le menu Résumé de l'état permet d'accéder aux
informations générales sur le dLAN TV SAT Multituner et tous les périphériques dLAN et LAN connectés.
Configuration du tuner 31
Les réglages des périphériques concernant le
réseau et dLAN sont modifiés et ajustés dans le menu Configuration du périphérique.
Le menu Configuration du tuner sert à modifier
les réglages de l'enregistrement prioritaire.
Le menu Gestion permet de restaurer les valeurs
par défaut, de sauvegarder et de charger vos configurations individuelles. Vous pouvez aussi mettre à jour le micrologiciel de votre dLAN TV SAT Multituner dans ce menu.
devolo dLAN TV SAT Starter Set
32 Configuration du tuner

4.3 Résumé de l'état

Le menu Résumé de l'état permet de consulter et de suivre l'état de votre tuner et vos périphériques connectés dans les réseaux dLAN et LAN.
devolo dLAN TV SAT Starter Set
Configuration du tuner 33

4.3.1 État du dLAN

Pour afficher tous les adaptateurs dLAN connectés, cli­quez sur l'icône de la maison ou sur la flèche Péri- phériques dLAN. Chaque périphérique dLAN connecté localement ou « remote » dans le réseau est
Pour ajouter des adaptateurs supplémentaires dans votre réseau dLAN, cliquez ou appuyez sur Ajouter un adaptateur. Entrez le numéro de sécurité de l'adap-
affiché avec son adresse MAC, son nom et son type. En cliquant ou appuyant sur l'icône du cadenas, vous ac­cédez directement à la configuration du dLAN (voir
4.4.2 Paramètres dLAN).
tateur dLAN dans le champ ID de sécurité et confir­mez en appuyant sur Enregistrer.
devolo dLAN TV SAT Starter Set
34 Configuration du tuner
Avant la mise en réseau, notez les nu­méros de sécurité de tous les adapta­teurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres sépa­rés par un tiret (par exemple ANJR­KMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et re­liés à un ordinateur ou un périphérique réseau.

4.3.2 État du tuner

La partie État du tuner vous montre si un tuner reçoit des signaux d'un transpondeur. L'intensité du signal ainsi que sa qualité sont indiqués visuellement.

4.3.3 État Ethernet

Cette zone permet de consulter l'état de connexion du port réseau.
devolo dLAN TV SAT Starter Set
Configuration du tuner 35

4.4 Configuration du périphérique

La zone de configuration du périphérique vous permet de régler les paramètres du réseau et du dLAN.

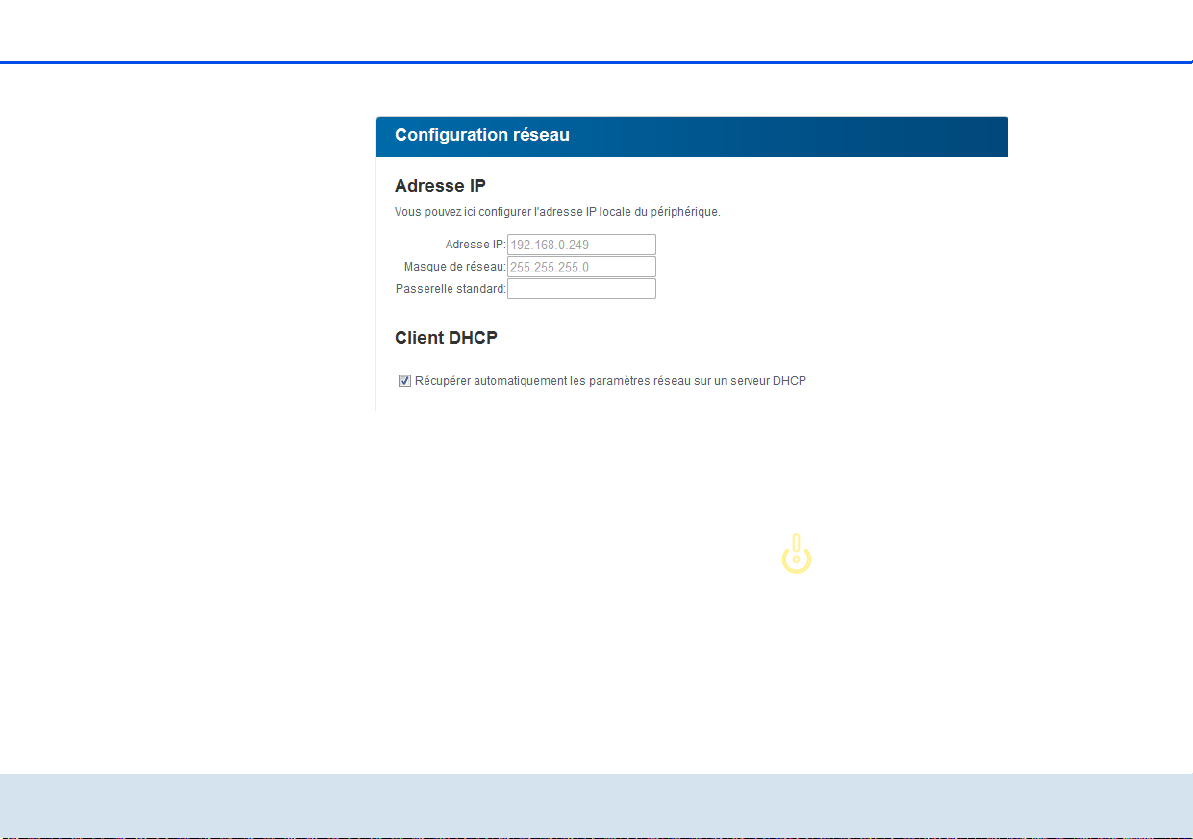

4.4.1 Configuration réseau

Puisqu'il est un composant de votre réseau à domicile, le dLAN TV SAT Multituner communique également sur la base du protocole TCP/IP. L'adresse IP requise peut être attribuée manuellement, ou être attribuée automatiquement par un serveur DHCP.
Par défaut, l'option Récupérer automatiquement les paramètres réseau sur un serveur DHCP est activée.
Si un serveur DHCP pour l'attribution des adresses IP est déjà installé dans le réseau, il est recommandé de laisser l'option Récupérer automatiquement les paramètres réseau sur un serveur DHCP activée
devolo dLAN TV SAT Starter Set
pour que le dLAN TV SAT Multituner obtienne une adresse IP automatiquement.
Vous pouvez aussi attribuer une adresse IP invariable en saisissant une adresse IP dans le champ Adresse IP (p.ex. 192.168.0.249) et un masque de sous-réseau dans le champ Masque de réseau (p.ex.
255.255.255.0).
En cas d'oubli de l'adresse IP de votre dLAN TV SAT Multituner, suivez les instruc­tions fournies au chapitre 4.1 Ouvrir l'in- terface de configuration incorporée.
36 Configuration du tuner
devolo dLAN TV SAT Starter Set

4.4.2 Paramètres dLAN

Dans un réseau dLAN, tous les composants reliés entre eux doivent utiliser le même mot de passe. Le mot de passe dLAN peut être défini dans dLAN Cockpit ou dans dLAN TV SAT Multituner, au moyen du bouton de cryptage dLAN (voir le chapitre 7 Réseau dLAN) ou dans l'interface de configuration à cet endroit. Au choix, la configuration du mot de passe s'applique au niveau local ou au niveau du réseau entier (Tout le réseau).
Si vous modifiez uniquement le mot de passe de l'adaptateur local, excluez celui-ci de votre réseau dLAN entier.
Le mot de passe dLAN par défaut est HomePlugAV.
Configuration du tuner 37

4.5 Configuration du tuner

Si un signal est appliqué aux deux entrées satellite du dLAN TV SAT Multituner et si un enregistrement com­mencé sur le décodeur dLAN TV Sat to IP Receiver doit être prioritaire par rapport à un livestream (transmis­sion de données via Internet), activez l'option Un en-
registrement programmé sur le décodeur est prioritaire par rapport à un stream normal.
devolo dLAN TV SAT Starter Set
38 Configuration du tuner
Si vous activez l'option ci-dessus, votre enregistrement est assuré même si deux livestreams sont lus en même temps, par exemple sur une tablette et sur le décodeur. Dans ce cas, l'un des li­vestreams est interrompu automati­quement. L'interruption se fait sans avertissement.
devolo dLAN TV SAT Starter Set
Configuration du tuner 39

4.6 Gestion

Le menu Gestion permet de restaurer les valeurs par défaut au départ usine de la configuration, de sauve­garder une configuration dans un fichier et de la char-
ger, et de mettre à jour le micrologiciel du dLAN TV SAT Multituner.
devolo dLAN TV SAT Starter Set
40 Configuration du tuner

4.6.1 Réinitialiser la configuration

La commande Gestion Réinitialiser la configura­tion restaure la configuration par défaut initiale du
dLAN TV SAT Multituner. Tous vos réglages personnels seront perdus.
Tous les paramètres de configuration actifs peuvent être sauvegardés dans un fichier sur votre ordinateur, et au besoin être chargés dans le dLAN TV SAT Multituner pour rétablir une configura­tion. Ceci vous permet de créer des configurations dis­tinctes pour plusieurs environnements réseau différents, grâce auxquelles l'adaptateur est reconfigu­ré très rapidement et confortablement.
Le dernier mot de passe dLAN défini pour le dLAN TV SAT Multituner est également réinitialisé. Pour sécuriser votre réseau dLAN individuellement une nouvelle fois, lisez le chapitre 4.5 Configuration du tuner.
devolo dLAN TV SAT Starter Set
Configuration du tuner 41
4.6.2 Enregistrer le fichier de configura-
tion
Pour sauvegarder la configuration active dans un fi­chier sur votre ordinateur, sélectionnez le bouton cor­respondant dans le menu Gestion Enregistrer le
fichier de configuration. Précisez le répertoire de stockage et entrez le nom du fichier de configuration.
devolo dLAN TV SAT Starter Set
42 Configuration du tuner
4.6.3 Restaurer la configuration du péri-
phérique
Le menu Gestion Restaurer la configuration du périphérique sert à charger un fichier de configura-
tion créé précédemment dans le dLAN TV SAT Multituner. Sélectionnez le fichier voulu
en cliquant sur le bouton Parcourir…, et lancez l'opération en cliquant sur le bouton Restaurer la configuration du périphérique.
devolo dLAN TV SAT Starter Set
Configuration du tuner 43

4.6.4 Mise à jour du micrologiciel

Le micrologiciel du dLAN TV SAT Multituner contient le logiciel d'exploitation de l'adaptateur. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du micrologiciel téléchargeable à par-
Pour mettre le micrologiciel à jour, commencez
par récupérer le fichier correspondant au dLAN TV SAT Multituner sur votre ordinateur à partir du site Internet de devolo
www.devolo.com
Dans l'interface de configuration, sélectionnez
Gestion Mise à jour du micrologiciel. Cli­quez sur Parcourir… et sélectionnez le fichier téléchargé.
Exécutez la mise à jour en cliquant sur le bouton
Mise à jour du micrologiciel. A la fin de la pro-
.
tir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.
cédure, le dLAN TV SAT Multituner redémarre automatiquement.
Assurez que la procédure de mise à jour n'est pas interrompue. A cet effet, reliez votre ordinateur au dLAN TV SAT Multituner via dLAN ou LAN, et évitez d'utiliser le réseau sans fil.
devolo dLAN TV SAT Starter Set
44 Configuration du tuner
devolo dLAN TV SAT Starter Set
Programme de TV/radio 45

5 Programme de TV/radio

Le dLAN TV SAT to IP Receiver permet la réception de programmes de TV/radio satellites numériques (DVB­S). Il est ainsi possible de recevoir aussi bien la télévi­sion haute résolution que la télévision numérique clas­sique.
La transmission d'une image télévisée peut s'effectuer soit via HDMI (pour le raccordement à un téléviseur compatible HDTV) ou via une prise péritel.

5.1 Installation initiale

Lors de la première installation, un assistant d'installa­tion vous permet d'effectuer les réglages requis en quelques étapes.
Pour utiliser la boîte de dialogue Installation initiale, vous devrez essentiellement vous servir des touches suivantes :
OK : confirmation d'une valeur ou d'un bouton de
commande activé
Touches fléchées : déplacement entre les diffé-
rentes fenêtres de sélection, possibilités de sélec­tion ou les différents boutons de commande.
Si vous allumez l'appareil pour la première fois,
l'assistant d'installation démarre automatique­ment par la sélection de la langue.
Sélectionnez la langue souhaitée, puis confirmez par OK.
devolo dLAN TV SAT Starter Set
46 Programme de TV/radio
Ensuite, vous accédez automatiquement aux
réglages géographiques et d'affichage.
PaysFuseau horaireType de télé : Sélectionnez "4:3", si vous bran-
chez un téléviseur normal ou "16:9" pour un télé­viseur à écran large.
Format d'affichage :
Auto : redimensionnement automatique du
format de l'image au format réglé précédem­ment.
Bandes verticales : si vous lisez les contenus
d'un programme au format "4:3" sur un télé­viseur en "16:9" ou inversement, des bords
noirs peuvent se former sur les côtés de l'écran.
Zoom : permet de définir comment traiter les
bords noirs et comment adapter une image "4:3" au format "16:9" et inversement. Les bords noirs existants sont éliminés et l'image est redimensionnée.
Résolution de sortie HD : sélectionnez la résolu-
tion adaptée.
Après avoir confirmé vos réglages par OK, la configu- ration de l'antenne s'affiche.
Ici, sélectionnez le dLAN TV SAT Multituner. La
touche bleue de la télécommande recherche tous les tuners connectés au réseau.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 47
Le dLAN TV SAT to IP Receiver charge la liste des
satellites et des transpondeurs. Sélectionnez un satellite.
Terminez l'installation par la recherche de
chaînes. L'assistant d'installation vous propose plusieurs possibilités pour la recherche des chaînes :
Charger les listes préprogrammées : la liste pré-
parée par devolo est chargée.
Lancer la recherche normale : la recherche
s'effectue dans le satellite sélectionnée.
Rechercher les listes Service Astra : les informa-
tions concernant les listes de chaînes sont télé­chargées par le satellite, puis les chaînes sont triées en fonction des données LCN
Cette option ne permet pas de décaler les chaînes.
Cette recherche dure quelques minutes. Les barres d'affichage vous permettent de suivre la progression de la recherche. Les résultats de la recherche sont affi­chés à la fin.

5.2 Structure et fonctionnement du menu

Tous les réglages s'effectuent, au moyen de la télécom­mande, via le menu du dLAN TV SAT to IP Receiver :
Le chapitre“Optimisation de la largeur de bande”
on page 49 vous explique clairement le fonction­nement des touches de la télécommande.
Appuyez sur la touche MENU pour accéder au
menu principal.
Les touches fléchées vous permettent de vous
déplacer entre les différentes possibilités de sélec­tion ou les différents boutons de commande.
OK vous permet de confirmer une valeur ou
d'activer un bouton de commande.
Appuyez à nouveau sur la touche MENU/Back
pour retourner au menu précédent ou pour quitter le menu, le logiciel revient alors à l'image télévi­sée.
devolo dLAN TV SAT Starter Set
48 Programme de TV/radio
Le bord inférieur de l'écran explique toutes les
fonctions ou options disponibles pour le menu actuel.
La section suivante vous offre un aperçu des fonctions de TV/radio. Quand vous allumez votre récepteur, le lo­giciel démarre par le programme TV/radio sélectionné en dernier lieu.

5.2.1 Liste de chaînes

Sélectionnez le menu Liste de chaînes au moyen des touches fléchées, puis confirmez par OK. Exit vous per- met de retourner au programme sélectionné. Pour ap­peler la liste de chaînes en cours de programme, appuyez sur OK.
Sélectionner un programme directement
Vous pouvez également sélectionner un programme TV/radio particulier directement dans votre liste de chaînes au moyen des touches fléchées. Les touches ROUGE et VERTE vous permettent de faire défiler une page vers le haut ou vers le bas. Le nom et le numéro de la plage horaire de la chaîne sélectionnée sont affi­chés dans la liste de chaînes.
Notez que le numéro de la plage horaire d'une chaîne particulière peut différer d'une liste de programmes à l'autre. Vous pouvez définir l'ordre comme bon vous semble.
Verrouillage des chaînes
devolo dLAN TV SAT Starter Set
Le verrouillage des chaînes (par ex. pour la sécurité des enfants) offre la possibilité d'accéder à certaines chaînes uniquement avec un mot de passe.
Programme de TV/radio 49
Le mot de passe (code PIN) pour la sé­curité enfants, fourni à la livraison, est
0000. Ce code PIN peut être défini ou modifié sous Réglages Configuration Réglages PIN.
Marquez la chaîne que vous souhaitez verrouiller, puis sélectionnez l'option Verrouiller au moyen des touches fléchées. Après avoir confirmé par OK apparaît une fenêtre de saisie pour le mot de passe (code PIN).
Utilisez les touches chiffrées de la télécommande pour saisir le code PIN. Un symbole de verrouillage (serrure) apparaît à côté de la chaîne sélectionnée. Pour annuler un verrouillage, procédez de la même façon.
Organiser la liste des favoris
Vous pouvez ajouter vos programmes favoris dans la liste de favoris. Pour appeler la liste de favoris, sélec-
tionnez l'option Favoris et confirmez par OK, ou ap­puyez sur la touche FAV de la télécommande. Appuyez à nouveau sur la touche FAV pour masquer la liste.
Ajouter une chaîne à la liste de favoris
Marquez la chaîne à ajouter à la liste de favo-
ris en utilisant des touches fléchées corres­pondantes, puis confirmez par OK. Le symbole des favoris indique qu'une chaîne a été ajoutée à la liste.
Supprimer une chaîne de la liste de favoris
Marquez la chaîne à supprimer de la liste de
favoris en utilisant des touches fléchées cor­respondantes, puis confirmez par OK.
Appuyez à nouveau sur la touche OK pour ra­jouter à nouveau la chaîne dans la liste de fa­voris.
devolo dLAN TV SAT Starter Set
50 Programme de TV/radio
Déplacer des chaînes
Marquez la chaîne que vous souhaitez déplacer au moyen des touches fléchées. Dans le bord inférieur de l'image, sélectionnez ensuite le bouton de commande Déplacer, puis confirmez par OK.
Attribuez le numéro de chaîne souhaité, puis confirmez par OK.
Effacer des chaînes
Marquez la chaîne que vous souhaitez effacer au moyen des touches fléchées. Dans le bord inférieur de l'image, sélectionnez ensuite le bouton de commande
Effacer, puis confirmez par OK.
Renommer des chaînes
Marquez la chaîne que vous souhaitez renommer au moyen des touches fléchées. Dans le bord inférieur de
l'image, sélectionnez ensuite le bouton de commande Nom, puis confirmez par OK.
Les touches fléchées droite/gauche vous permettent de déplacer le point de saisie au caractère suivant ou précédent. Les touches fléchées haut/bas permettent de modifier le caractère actuel. Par exemple, si vous ap­puyez sur la touche fléchée bas, la lettre "b" se transforme en "a" tandis qu'elle se trans­forme en "c" si vous appuyez sur la touche fléchée haut. Si vous appuyez sur les touches chiffrées "0...9", vous pouvez remplacer le caractère marqué par le caractère imprimé sur la touche.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 51
Filtre de la liste des chaînes
Pour chaque option nommée dans le chapitre 5.2.1 Liste de chaînes, vous pouvez activer la fonction de
filtrage en appuyant sur P<P.
Notez que si la fonction de filtrage est ac­tivée, seulement les chaînes filtrées sont affichées. Pour faire apparaître toutes les chaînes dans l'affichage, la fonction de filtrage doit être désactivée. Pour plus
d'informations à ce sujet, veuillez consulter le chapitre Verrouillage des chaînes.

5.3 Enregistrement

Pour enregistrer des programmes, il faut raccorder un lecteur USB ou un disque dur externe USB.
Il existe quatre possibilités d'enregistrement différentes :
Enregistrement instantané d'une émission en
cours
쎲 Enregistrement avec EPG 쎲 Enregistrement en mode Timeshift
Enregistement avec minuterie

5.3.1 Enregistrement instantané

Un enregistrement n'est possible qu'avec le dLAN TV SAT to IP Receiver !
Pour l'enregistrement direct d'une émission en cours, sélectionnez le menu Enregistrement en appuyant sur la touche d'enregistrement de la télécommande (point rouge). L'affichage de l'enregistrement appa­raît brièvement, puis l'émission en cours est enregis­trée. L'écran du dLAN TV SAT to IP Receiver affiche REC pour signaler que l'enregistrement a été réalisé correctement. Appuyez sur STOP pour interrompre l'enregistrement instantané.
devolo dLAN TV SAT Starter Set
52 Programme de TV/radio
Sécurité d'enregistrement
Le dLAN TV SAT Multituner possède une fonction de sécurité d'enregistrement : quand elle est active, cette fonction assure que les enregistrements souhai­tés sont exécutés même si les deux entrées satellite sont actives au début de l'enregistrement. Dans les exemples d'application suivants, la fonction de sécu-
rité d'enregistrement est active (voir 4.5 Confi­guration du tuner):
Mode de fonctionnement simple
Vous avez 1 décodeur dLAN TV SAT to IP Receiver et 1 dLAN TV SAT Multituner (ou un autre double tuner) : vous regardez une émission et enregistrez en même temps une autre émission sur une autre chaîne.
Ce scénario n'autorise aucun autre stream sur votre tablette ou votre smartphone via l'Appli dLAN TV SAT puisque les deux entrées sont déjà blo­quées par une lecture et un enregistre­ment sur le décodeur.
Mode de fonctionnement double
Vous avez 2 décodeurs dLAN TV SAT to IP Receiver et 1 dLAN TV SAT Multituner (ou un autre double tuner) :
Vous regardez une émission sur le
dLAN TV SAT to IP Receiver numéro 1 et enre­gistrez en même temps une autre émission sur une autre chaîne.
Vous commencez un enregistrement via le
dLAN TV SAT to IP Receiver numéro 2, et l'émis­sion en cours sur le dLAN TV SAT to IP Receiver numéro 1 est inter- rompue pour que les deux enregistrements puissent se faire.

5.3.2 Enregistrement avec EPG

Un guide de programme électronique EPG affiche les informations concernant la palette de programmes afin que vous puissiez obtenir un aperçu rapide de toutes les émissions et de leurs contenus. Vous pouvez,
devolo dLAN TV SAT Starter Set
Programme de TV/radio 53
en outre, programmer directement l'enregistrement d'émissions actuelles ou à venir :
CH /\ : affiche les programmes du jour précédent.
Il n'est pas possible d'afficher d'infor­mations concernant les émissions des jours passés. Il est seulement possible de naviguer jusqu'au jour précédent.
CH V : affiche les programmes du jour suivant.Touche JAUNE (zoom) : réduit/agrandit les
fenêtres d'information.
Touche BLEUE (recherche de chaînes) : affiche
différentes options de recherche de chaînes.
OK: ouvre le menu Options de programmation
et affiche les émissions actuelles, définit les rap­pels/enregistrements pour les programmes.
Info : affiche les détails relatifs aux émissions.SUBT. (sélectionner un genre) : option de sélec-
tion du genre.
Flèche double GAUCHE : retourne à la page pré-
cédente.
Flèche double DROITE : avance d'une page.Texte : parcourt le guide de programme électro-
nique.
devolo dLAN TV SAT Starter Set
54 Programme de TV/radio

5.3.3 Enregistrement en mode Timeshift

En mode Timeshift, l'émission en cours est arrêtée et enregistrée en même temps sur le lecteur USB raccor­dé.
Appuyez sur la touche Pause pour commuter vers
le mode Timeshift.
Appuyez sur la touche Lecture pour continuer à
regarder le programme à partir du moment où il a été interrompu. La lecture s'effectue à la vitesse de lecture normale x1. La différence temporelle entre le temps réel et le programme Timeshift est affichée dans la ligne d'information.
Utilisez les touches fléchées GAUCHE/DROITE
pour faire défiler en avant ou en arrière la lecture en mode Timeshift.
Appuyez sur la touche Stop pour terminer le
mode Timeshift.
La durée maximale de l'enregistrement en mode Timeshift dépend de la capaci­té du lecteur USB raccordé et de vos ré­glages (max. 1,5 h) dans le menu
Réglages Réglages d'enregistrement Durée Timeshift max. à partir de (voir
5.4.4 Configuration d'enregistrements).

5.3.4 Enregistement avec minuterie

L'enregistrement des émissions suivantes s'effectue avec la fonction Minuterie. Appuyez directement sur la touche Minuterie de la télécommande ou sélection­nez le Menu Minuterie, puis confirmez par OK pour appeler le menu correspondant.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 55
Pour ajouter une nouvelle minuterie, appuyez sur la touche JAUNE. La fenêtre Ajouter une minuterie s'af- fiche.
Chaîne : les touches fléchées GAUCHE/DROITE
vous permettent de parcourir la liste de TV/radio.
Type d'enregist. : le type d'enregistrement est
affiché.
Date : pour saisir la date de début, utilisez les
touches fléchées GAUCHE/DROITE et les touches chiffrées.
Début : pour saisir l'heure de démarrage, utilisez
les touches fléchées GAUCHE/DROITE et les touches chiffrées.
Fin: pour saisir l'heure de fin, utilisez les touches
fléchées GAUCHE/DROITE et les touches chif­frées.
Durée : durée s'écoulant entre l'heure de début et
l'heure de fin.
Répéter : vous pouvez régler la répétition sur Une
fois, Quotidien ou Hebdomadaire.
Lecture : vous pouvez utiliser les réglages de pro-
tection des mineurs ou sélectionner Autoriser ou Interdire dans ces réglages.
Changer/supprimer : cette fonction permet
d'autoriser ou de verrouiller toutes les modifica­tions pour d'autres utilisateurs.
La touche VERTE vous permet d'enregistrer, tandis que la touche ROUGE vous permet d'annuler le processus. La touche OK vous permet d'éditer et la touche BLEUE d'effacer la liste.
5.3.5 Commutation en cours d'enregis-
trement
Les programmes non signalés dans la liste des pro­grammes se situent dans un transpondeur, ceux qui sont signalés par un symbole se situent en dehors du transpondeur.
devolo dLAN TV SAT Starter Set
56 Programme de TV/radio

5.4 Réglages

Le menu Réglages comprend les paramètres suivants :

5.4.1 Installation

Sous Installation procédez aux réglages du dLAN TV SAT to IP Receiver.
Mise à jour de la liste des chaînes
Si, lors de l'installation initiale, vous avez sélectionné l'option Liste de services Astra, ce réglage vous per­met d'actualiser la liste de chaînes.
Recherche de chaînes manuelle
Saisissez manuellement ici toutes les données concer­nant la chaîne souhaitée.
Dans le champ Satellite, sélectionnez le nom du
satellite dans la liste de sélection.
Dans le champ Fréquence, indiquez la fréquence
en utilisant les touches chiffrées de 0 à 9.
Dans le champ Polarisation, sélectionnez la pola-
risation dans la liste de sélection.
Dans le champ Débit de symboles, indiquez la
fréquence en utilisant les touches chiffrées de 0 à
9.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 57
Dans le champ Recherche de réseau, sélection-
nez le numéro du réseau dans la liste de sélection.
Recherche de chaînes :
Oui : une fois le transpondeur correspondant
réglé, les paramètres d'autres transpondeurs sont demandés via le tableau NIT (Network Information Table) et le réglage des autres transpondeurs est exécuté.
Une fois la fréquence du transpondeur saisie, le niveau et la qualité des signaux sont affi­chés dans les barres d'affichage du bord infé­rieur de l'écran. La barre d'affichage Qualité du signal indique la qualité de la réception. La barre d'affichage Niveau du signal in­dique l'intensité du signal satellite.
Confirmez toutes les saisies par OK.
Recherche de chaînes rapide
Sélectionnez dans le menu Installation Recherche de chaînes rapide, puis confirmez par OK. Dans ce
menu, sélectionnez le satellite dans lequel la recherche doit être effectuée.
Vous pouvez régler les valeurs du satellite, comme vous le souhaitez, via les touches de navigation :
Appuyez sur la touche VERTE pour chercher le
satellite sélectionné.
Appuyez sur la touche BLEUE pour afficher la liste
des transpondeurs.
La touche OK permet de procéder à une recherche
dans tous les satellites
devolo dLAN TV SAT Starter Set
58 Programme de TV/radio

5.4.2 Configuration

Sous Réglages Configuration procédez aux ré­glages du dLAN TV SAT to IP Receiver
Le champ Pays affiche la sélection des pays qui étaient concernés lors de l'installation initiale.
Dans les Réglages de sortie, vous pouvez sélectionner différentes options pour la sortie de l'image sur votre téléviseur.
Notez que des téléviseurs différents réa­gissent différemment aux modifications des paramètres de sortie d'image du dLAN TV SAT to IP Receiver et modifient éventuellement leur propre mode d'affichage automatiquement. Dans ce cas, lisez égale­ment le mode d'emploi de votre téléviseur.
Ces réglages de sortie ont déjà été effectués lors de l'installation initiale.
Type de télé : Sélectionnez "4:3", si vous bran-
chez un téléviseur normal ou "16:9" pour un télé­viseur à écran large.
Format d'affichage :
Auto : redimensionnement automatique du
format de l'image au format réglé précédem­ment.
Bandes verticales : si vous lisez les contenus
d'un programme au format "4:3" sur un télé­viseur en "16:9" ou inversement, des bords noirs peuvent se former sur les côtés de l'écran.
Zoom : permet de définir comment traiter les
bords noirs et comment adapter une image "4:3" au format "16:9" et inversement. Les
devolo dLAN TV SAT Starter Set
Programme de TV/radio 59
bords noirs existants sont éliminés et l'image est redimensionnée.
Sortie TV (prise péritel) : le récepteur peut
émettre des signaux vidéo au format RGB et CVBS via la sortie TV-SCART. Bien que le for­mat RGB permette la meilleure qualité qui soit, les appareils ne sont pas tous en mesure de traiter ce signal RGB. Pour choisir entre RGB et CVBS, utilisez les touches fléchées GAUCHE/DROITE.
Préférer Dolby Digital : À l'aide des touches flé-
chées HAUT/BAS, sélectionnez cette option, puis appuyez sur les touches fléchées GAUCHE/ DROITE pour modifier le réglage sur Oui ou Non.
Sortie SPDIF :
LPCM – le dLAN TV SAT to IP Receiver diffuse
stereo PCM
Dolby Digital – si Dolby Digital Audio est dis-
ponible et selecté, le dLAN TV SAT to IP Receiver diffuse Dolby Digital
Sortie HDMI Audio :
LPCM – le dLAN TV SAT to IP Receiver diffuse
stereo PCM.
Dolby Digital – si Dolby Digital/Dolby Digital+
est disponible et selecté, le
dLAN TV SAT to IP Receiver diffuse Dolby Digital/Dolby Digital+
Résolution HDMI : appuyez sur les touches flé-
chées GAUCHE/DROITE de la télécommande pour régler la résolution de l'image via HDMI sur 576P, 720P ou 1080i.
Retard audio : réglez la valeur en appuyant
d'abord sur OK, puis sur les touches fléchées GAUCHE/DROITE de la télécommande. Vous pou­vez utiliser ce réglage en cas de problème de syn­chronisation pour l'émission reçue. Appuyez sur les touches fléchées GAUCHE/DROITE pour régler le retard.
Cette fonction est seulement dispo­nible en cas d'utilisation de la sortie audio optique.
Le champ Version de logiciel affiche le numéro de version
Les Réglages PIN (sécurité enfants) offrent la possibi­lité d'accéder à les menus uniquement avec un mot de passe. Sélectionnez le champ Réglages PIN, puis confirmez par OK. Si un mot de passe (code PIN) est défini, celui-ci est demandé, puis le menu secondaire s'ouvre :
Désactivée : tous les menus sont libres d'accès.
devolo dLAN TV SAT Starter Set
60 Programme de TV/radio
Tous les menus : tous les menus sont accessibles
uniquement avec un mot de passe.
Installation : le menu d'installation est verrouillé.
L'utilisateur ne peut pas ajouter de chaînes.
Le mot de passe (code PIN) pour la sé­curité enfants, fourni à la livraison, est
0000
.
Sélectionnez le champ Réglage de l'heure, puis confirmez par OK. Dans le sous-menu correspondant, sélectionnez le fuseau horaire.
Sélectionnez d'abord le champ Puissance faible. Puis, activez le mode d'économie d'énergie en sélectionnant Oui, ou désactivez-le en sélectionnant Non.
Le dLAN TV SAT to IP Receiver satisfait aux directives relatives à la consomma­tion d'électricité actuellement en vi­gueur dans l'UE et est doté d'un mode veille à faible puissance absorbée (mode économique). Quelques se­condes après la désactivation du dLAN TV SAT to IP Receiver, l'appareil commute en standard au mode écono­mique et l'écran s'éteint. Si le mode économique est désactivé, l'heure s'af­fiche à l'écran après désactivation du dLAN TV SAT to IP Receiver. Afin de réaliser des économies d'énergie, nous vous recommandons de laisser le mode veille activé.
Pour activer l'Arrêt automatique, sélectionnez le
champ, puis réglez sur Oui. L'appareil s'éteint automatiquement après 4 heures s'il n'a pas été utilisé pendant cette période.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 61

5.4.3 Réglages langue

La sélection de la langue détermine la langue de l'in­terface (menus) ainsi que la bande sonore. Sélection­nez Réglages Réglages langue.
Système : affiche la langue du menu actuelle-
ment réglée.
Audio : affiche la langue audio souhaitée. Sous-titrage : affiche la langue de sous-titrage
souhaitée.
Guide : affiche la langue EPG souhaitée.

5.4.4 Configuration d'enregistrements

Pour afficher le menu de configuration des enregistrements, un disque dur USB doit être raccordé.
Pour déterminer les réglages des enregistrements, sé­lectionnez Réglages Configuration d'enregistre- ment. Le menu suivant s'affiche pour la configuration des enregistrements.
Suppression automatique : Si le lecteur USB est
plein et qu'une minuterie est programmée pour l'enregistrement, le récepteur satellite supprime automatiquement tous les enregistrements anciens conformément à ce réglage. Il est possible de sélectionner les options suivantes :
devolo dLAN TV SAT Starter Set
62 Programme de TV/radio
Aucun: le récepteur satellite ne supprime
aucun enregistrement et la minuterie de l'enregistrement programmé ne se déclenche pas.
Plus ancien : les enregistrements les plus
anciens sont d'abord supprimés afin de faire de la place pour la minuterie programmée.
Le plus long : les enregistrements les plus
longs sont d'abord supprimés afin de faire de la place pour la minuterie programmée.
Le plus court : les enregistrements les plus
courts sont d'abord supprimés afin de faire de la place pour la minuterie programmée.
Non visionnés : si cette option est réglée sur
Exclus, les enregistrements qui n'ont pas encore été visionnés NE sont PAS supprimés. Si cette
option est réglée sur Inclus, ces enregistrements sont également supprimés.
Formater le lecteur :
si vous souhaitez supprimer tous les fichiers du lecteur USB raccordé, vous pouvez utiliser l'option Formater le disque. En cas de dysfonctionnement du lecteur USB, vous pouvez également essayer de le reformater. Dans la plupart des cas, cela permet au lecteur USB de refonctionner normalement. Toutefois, les don­nées enregistrées sur le lecteur USB sont perdues.
Appuyez sur la touche OK, quand l'option Forma- ter le disque est marquée. S'affiche alors un menu qui vous invite à saisir un mot de passe. Si vous ne l'avez pas encore modifié, c'est le mot de passe 0000 (fourni à la livraison) qui s'applique. Pour démarrer le formatage, sélectionnez Oui, puis confirmez par OK.
Décalage max. : La durée maximale de l'enregis-
trement en mode Décalage max. dépend de la capacité du lecteur USB raccordé et de vos réglages (max. 1,5 h).
Pensez à réaliser des copies de sauvegarde des enregistrements importants avant de for­mater le lecteur USB.

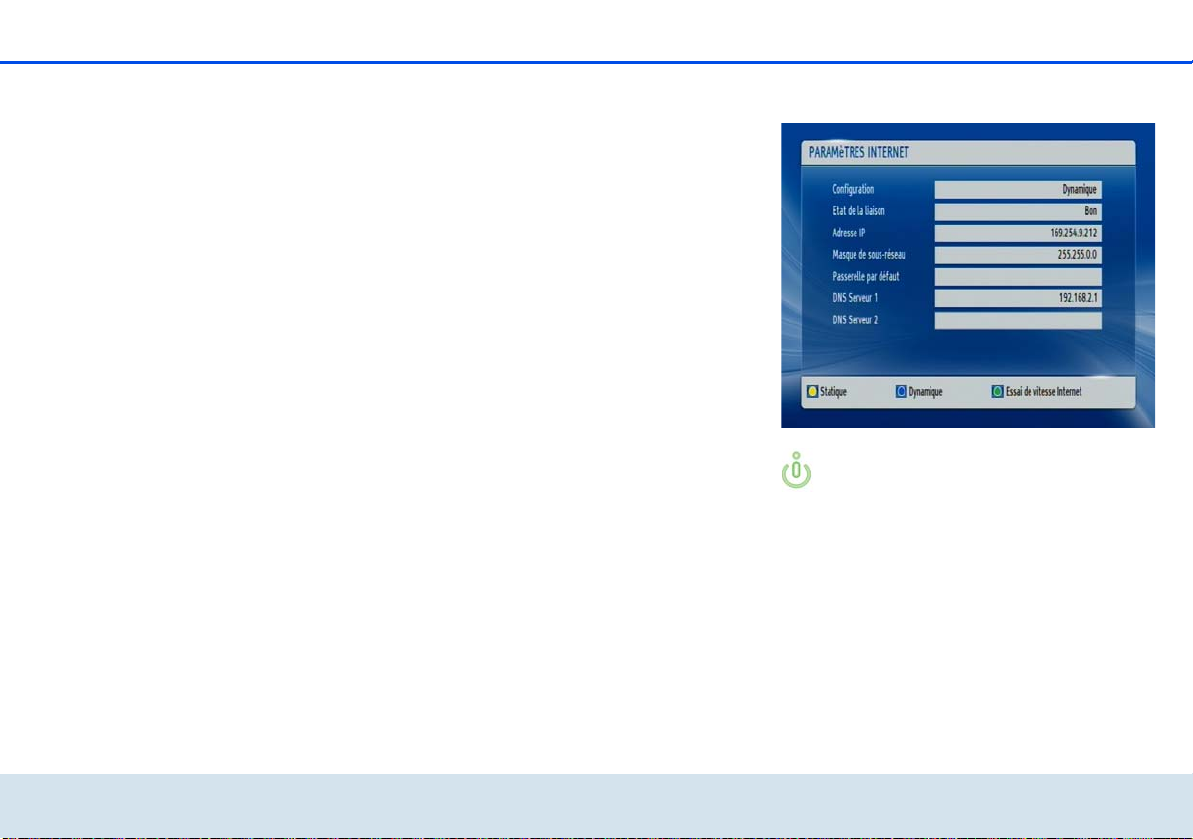

5.4.5 Paramètres Internet

Sous les paramètres Internet procédez aux réglages des paramètres de rèseau (voir également“Exemples d'application” on page 9).
dLAN TV SAT to IP Receiver et HbbTV via
dLAN
HbbTV est un type de texte vidéo ultra-moderne trans­mis de l'Internet au téléviseur. Ce scénario requiert une connexion Internet existante, qui (comme le montre la figure 2) est reliée via un autre adaptateur dLAN AV au réseau domestique, et par conséquent au dLAN TV SAT to IP Receiver et au tuner dLAN TV Sat.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 63
Il fonctionne avec les touches de couleur de la télécommande (JAUNE/VERT/BLEU). Les fonctions associées dépendent de la chaîne concernée, la plupart du temps, elles sont toutefois affichées à l'écran. Tous les pays et toutes les chaînes ne proposent pas encore HbbTV à ce jour.
L'adresse IP, le masque de sous-réseau et la passerelle par défaut du dLAN TV SAT to IP Receiver sont saisies dans les Paramètres Internet. L'adresse IP peut être statique ou dynamique. Pour l'option Statique, toutes les entrées sont saisies manuellement.
Si l'adresse IP est inconnue ou si aucune adresse spé­cifique ne doit être utilisée, sélectionnez l'option Dy- namique. Dans ce cas, l'adresse IP ainsi que les autres
données sont automatiquement reprises du serveur DHCP.
L'attribution de l'adresse IP' dynamique a été réglée en usine.
En appuyant d'abord sur la touche VERT vous pouvez tester la vitesse Internet.

5.4.6 Charger les paramètres

Cette fonction permet de réinitialiser le dLAN TV SAT to IP Receiver aux réglages d'usine ou de charger les réglages enregistrés précédemment. Tous les réglages individuels sont perdus en cas de réinitia­lisation.
devolo dLAN TV SAT Starter Set
64 Programme de TV/radio

5.4.7 Enregistrer les paramètres

Cette fonction permet de sauvegarder tous les réglages que vous avez effectués sur le dLAN TV SAT to IP Receiver. Après avoir confirmé par OK, toutes les entrées préprogrammées sont rempla­cées par vos entrées.

5.5 Bibliothèque d'enregistrements

Pour que la bibliothèque d'enregistre­ments s'affiche, un disque USB doit être raccordé au dLAN TV SAT to IP Receiver.
Dans le menu, sélectionnez Bibliothèque d'enregis­trements, puis confirmez par OK. La bibliothèque
d'enregistrements s'affiche, ainsi que les enregistre-
ments disponibles, pour l'utiliser, servez-vous du menu se trouvant dans le bord inférieur de l'écran :
Bleu (Supprimer): supprime l'enregistrement
sélectionné.
P<P (Éditer) : permet d'éditer l'enregistrement
sélectionné.
TEXTE (Trier) : permet de modifier l'ordre des
enregistrements. Une large palette d'options de tri vous est proposée.
OK (Options de lecture) : active le menu
Options de lecture
Lecture à partir du début : retransmet l'enre-
gistrement depuis le début.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 65
Reprise : reprend la lecture depuis le dernier
arrêt.
Lecture après minutes : indique un point de
lecture défini.
Pendant la lecture, il n'est pas possible de consulter le menu principal ni les options de menu.
Gérer les chapitres : gestion des marquages de
chapitre
-> (Exécuter) : poursuit l'enregistrement.INFO: affiche les détails de la description suc-
cincte.

5.6 Média Browser

Dans le menu, sélectionnez Média Browser, puis confirmez par OK. Les options de menu sont affichées :

5.6.1 Périphérique USB

Vous pouvez lire des fichiers musique, image ou vidéo d'un périphérique USB.
Si le périphérique USB n'est pas détec­té après la mise en marche/l'arrêt ou après l'installation initiale, déconnec­tez le périphérique USB, puis éteignez­le dLAN TV SAT to IP Receiver et rallu­mez-le. Reconnectez ensuite le péri­phérique USB.
Visionner des vidéos
Sélectionnez Média Browser Périphérique USB Vidéos pour afficher toutes les vidéos disponibles.
0...9 (Sauter) : saute au fichier sélectionné au
moyen des touches chiffrées.
OK : lit le fichier actuelBLEU : change le support.
devolo dLAN TV SAT Starter Set
66 Programme de TV/radio
Touche de lecture : lit tous les fichiers du réper-
toire en commençant par le fichier sélectionné.
Touche Pause : marque une pause, puis poursuit
la lecture du fichier.
Touche Stop : interrompt la lecture du fichier.Touche Rembobinage : démarre le rembobi-
nage.
Touche Avance : démarre l'avanceOPT : réglage du sous-titrage/audio.VERT : saute au moment sélectionnéJAUNE : règle la correction du temps de sous-
titrage.
ROUGE : règle la position du sous-titrage.BLAU : règle la taille des caractères du sous-
titrage.
EXIT : arrête la vidéo.MENU : retourne au menu précédent
Les formats vidéo avi, mpg, et mkv sont pris en charge.
Affichage d'images
Sélectionnez Média Browser Périphérique USB Photos pour afficher tous les fichiers image dispo-
nibles.
0...9 (Sauter) : saute au fichier sélectionné au
moyen des touches chiffrées.
OK: affiche l'image sélectionnée en mode plein
écran
Touche Lecture : démarre l'affichage des diapos
avec tous les fichiers du répertoire
Touche Pause : marque une pause lors de
l'affichage des diapos.
Touche Stop : interrompt la lecture du fichier.Touche VERTE : active la lecture en boucle/
aléatoire.
Touches fléchées AVANCE/RETOUR : saute
au fichier précédent ou au fichier suivant lors de l'affichage de diapos.
Touches fléchées HAUT/BAS : fait pivoter
l'image.
AUDIO : trie les images par date.INFO (Aide) : active la barre de fonctions.
EXIT permet de quitter le menu et de revenir à la liste de fichiers.
T : trie les fichiers par date.
OPJAUNE : modifie le style d'affichageBLEU : change le support
Le format jpg est pris en charge.
devolo dLAN TV SAT Starter Set
Programme de TV/radio 67
Lecture de fichiers MP3
Sélectionnez Média Browser Périphérique USB Musique pour afficher tous les fichiers musique
disponibles :
0...9 (Sauter) : saute au fichier sélectionné au
moyen des touches chiffrées.
OK : lit le fichier sélectionnéTouche Stop : interrompt la lecture du fichier.Touche de lecture : lit tous les fichiers du réper-
toire en commençant par le fichier sélectionné.
Touche Pause : marque une pause, puis poursuit
la lecture du fichier.
AUDIO : trie les fichiers.INFO : active la lecture en boucle/aléatoire.BLEU : change le supportTouches fléchées AVANCE/RETOUR : saute au
fichier précédent ou au fichier suivant, puis lit ce fichier.
Afficher tous les fichiers
Sélectionnez Média Browser Périphérique USB Tous pour afficher tous les fichiers.

5.6.2 Serveur multimédia (DLNA)

DLNA (Digital Living Network Alliance) est une norme destinée à simplifier l'utilisation d'appareils électroniques numériques dans les réseaux domestiques. Pour plus d'informations, veuillez consulter le site www.dlna.org.
Si un serveur multimédia DLNA (par ex. PC équipé du système d'exploitation Windows 7, un routeur ou un NAS (Network Access Server)) est également intégré à votre réseau domestique via dLAN, vous pouvez, sur votre téléviseur, visualiser des photos ou des vidéos et écouter des fichiers musique qui sont enregistrés sur ce serveur multimédia DLNA (voir 2.3 Exemples d'ap- plication).
Dans le menu sélectionnez Média Browser Serveur
multimédia, puis confirmez par OK.

5.7 Accès conditionnel

Le dLAN TV SAT to IP Receiver vous permet également de recevoir des programmes de télévision payante cryptés si vous avez inséré le module CI du fournisseur de télévision payante correspondant dans le logement prévu.
Sélectionnez Accès conditionnel, puis confirmez par OK.
devolo dLAN TV SAT Starter Set
68 Programme de TV/radio
Afin d'éviter d'endommager le module ou le logement du dLAN TV SAT to IP Receiver observez les indications suivantes concernant l'installation du module CI :
Si le module est extrait, puis réintro­duit, le dLAN TV SAT to IP Receiver DOIT être éteint ou débranché.
Éteignez le dLAN TV SAT to IP Receiver, puis
débranchez la fiche secteur.
Positionnez et orientez le module CI correctement
sans appliquer de force.
Rebranchez le dLAN TV SAT to IP Receiver, puis
rallumez-le.
L'activation du module dure un court instant.
Pour certains modules, il peut être nécessaire de régler le module CI dans le menu Accès conditionnel. Pour ce faire, ouvrez le menu Accès conditionnel, puis confirmez par OK.
devolo dLAN TV SAT Starter Set
Appli dLAN TV SAT 69

6 Appli dLAN TV SAT

L'appli dLAN TV SAT gratuite de devolo permet de re­garder la TV satellite diffusée en clair sur votre smart­phone ou votre tablette. La condition requise pour cette application est une connexion Wi-Fi active avec le réseau dLAN réalisée par le biais d'un adapta- teur dLAN additionnel.

6.1 Configuration système requise

Appli devolo dLAN TV SAT
compatible avec les appareils Apple suivants :
iPhone 3GS, iPhone 4, iPhone 4S, iPhone 5, iPod
ème
touch (3 tion), iPod touch (5 iOS version 5.1 ou supérieur
compatible avec tous les appareils Android
possédant un processeur double cœur avec prise en charge de NEON (p.ex. Tegra3), de la fonction USB Host, et Android 4.0.3 (« Ice Cream Sandwich ») ou supérieur
compatible avec Windows 8
(disponible à partir du 3
génération), iPod touch (4
ème
génération), iPad, requiert
e
trimestre 2013)
ème
généra-

6.2 Installation de l'Appli dLAN TV SAT

Après avoir réalisé les branchements du
dLAN TV SAT Multituner et l'avoir relié à l'adapta­teur dLAN du point d'accès Internet Wi-Fi, télé­chargez l'Appli dLAN TV SAT sur votre smartphone ou votre tablette depuis le store cor­respondant.
Le point d'accès Internet Wi-Fi doit être connecté au réseau dLAN via un adap­tateur dLAN additionnel.
La manière la plus rapide de trouver l'appli devolo est de cliquer sur la loupe dans le ma­gasin en ligne et de rechercher directement devolo dLAN TV SAT App.
Le lien vers l'application dLAN TV SAT App est
affiché sur l'écran. Cliquez sur le lien pour accéder au menu TV.
devolo dLAN TV SAT Starter Set
70 Appli dLAN TV SAT

6.3 Menu

L'affichage de l'Appli dLAN TV SAT se règle automatiquement sur l'orientation (horizon­tal/vertical) du smartphone ou de la tablette.
Pour faire défiler les menus, les pages ou pour zapper dans la liste des programmes, glissez les doigts sur l'écran (droite/gauche, haut/bas).
L'Appli dLAN TV SAT inclut des fonctions courantes sur les télés. Elles sont décrites brièvement ci-dessous.

6.3.1 TV en direct

La liste des programmes est affichée sous TV en di­rect. Pour sélectionner un programme, faites un tap
dessus. L'image du programme contient des informa­tions sur le visionnage en décalé et le guide des programmes électronique masquées soit directe­ment par un tap court, soit automatiquement après un bref délai.
Pour modifier l'ordre des programmes par drag&drop, gardez appuyées les barres horizontales affichées au bord droit de l'écran.
Le diagramme à barres au bord droit de l'écran in­dique la qualité de transmission de la connexion Wi- Fi.
Faites un tap sur la roue dentée en haut de l'écran pour accéder aux réglages de l'image et du son. Pour régler le volume, faites un tap sur le mégaphone.

6.3.2 Paramètres

Vous effectuez ici les réglages régionaux et du satellite. Pour sélectionner vos chaînes, vous pouvez utiliser la liste d'Astra préconfigurée pour rechercher automati- quement toutes les chaînes disponibles actuellement ; dans ce cas, tapez sur Détection automatique.
Pour lancer une recherche de satellite manuellement, tapez sur Chercher sur satellite choisi.
Tapez sur Chercher un canal pour chercher une chaîne manuellement.
Dans Tampon décalage, sélectionnez le lecteur vou­lu pour les enregistrements en décalage temporel.
Si vous voulez continuer d'écouter le son pendant que l'écran est éteint, tapez sur Lecture audio toujours active.
Au bas de l'écran, vous pouvez voir avec quel Point d'accès Wi-Fi votre smartphone ou votre tablette est connecté(e) en ce moment.
devolo dLAN TV SAT Starter Set
Appli dLAN TV SAT 71
Les informations sur le tuner connecté sont indiquées sous Périphériques.
devolo dLAN TV SAT Starter Set
72 Appli dLAN TV SAT
devolo dLAN TV SAT Starter Set
Réseau dLAN 73

7 Réseau dLAN

7.1 Etablir la connexion avec le réseau dLAN

Avant de pouvoir utiliser votre dLAN 500 duo+ dans un réseau dLAN, vous devez d'abord le relier à d'autres périphériques dLAN pour former le réseau. Deux infor­mations spécifiques sont particulièrement intéres­santes dans ce contexte :
Grâce à l' utilisation commune d'un mot de passe
dLAN, on crée un réseau dLAN privé.
L'utilisation commune du mot de passe dLAN sert
aussi bien à contrôler l'accès au réseau dLAN qu'à crypter les données transmises et donc à sécuriser le réseau.
Le mot de passe dLAN peut être fixé automatiquement à l'aide du bouton de cryptage (voir 7.2 Crypter le réseau dLAN par simple pression de bouton), ou manuellement à l'aide du dLAN Cockpit (voir 7.3 dLAN Cockpit).

7.2 Crypter le réseau dLAN par simple pression de bouton

Pour crypter un réseau dLAN dans lequel tous les ap­pareils dLAN ont un bouton de cryptage, appuyez sim­plement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire.
Une configuration n'est pas possible en mode veille.
Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents scénarios de réseau possibles :
Cryptage d'un nouveau réseau dLAN avec deux adaptateurs
Après avoir réussi à connecter les deux adaptateurs, appuyez – en l'espace de 2 minutes – sur chacun des boutons de cryptage pendant 1 seconde.
Terminé ! Votre réseau dLAN est maintenant protégé contre les accès non autorisés.
devolo dLAN TV SAT Starter Set
74 Réseau dLAN
fig. 9
devolo dLAN TV SAT Starter Set
Réseau dLAN 75
fig. 10
Elargir le réseau dLAN existant avec un nouvel adaptateur
Si votre réseau dLAN existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres adaptateurs. Après avoir connecté avec succès le nouvel adaptateur, appuyez – en l'espace de 2 minutes – d'abord sur le bouton de cryptage (1seconde) d'un adaptateur du
réseau existant et puis sur le bouton de cryptage (1 seconde) du nouvel adaptateur.
Terminé ! Le nouvel adaptateur est intégré dans votre réseau. Pour intégrer d'autres adaptateurs dLAN dans votre réseau, procédez comme nous venons de le dé­crire.
devolo dLAN TV SAT Starter Set
76 Réseau dLAN
fig. 11
devolo dLAN TV SAT Starter Set
Supprimer un adaptateur dLAN d'un réseau
Pour supprimer un adaptateur dLAN d'un réseau exis­tant, appuyez pendant au moins 10 secondes sur le bouton de cryptage de l'adaptateur correspondant. Cet appareil reçoit un nouveau mot de passe aléatoire

7.3 dLAN Cockpit

devolo dLAN Cockpit est un logiciel de supervision et de cryptage qui détecte tous les adaptateurs dLAN à portée et les gère pour sécuriser le réseau à domicile.
et est ainsi exclu de votre réseau. Pour l'intégrer en­suite à un autre réseau dLAN, procédez comme décrit ci-dessus, selon que vous voulez créer un nouveau ré­seau ou en élargir un déjà existant.
L'utilisation de dLAN Cockpit est conviviale et intuitive grâce à son interface graphique logique. Après l'installation des logiciels devolo, vous trouverez cette application dans le menu Démarrer Tous les programmes devolo.
Réseau dLAN 77
devolo dLAN TV SAT Starter Set
78 Réseau dLAN
Après l'exécution de dLAN Cockpit, tous les périphé­riques dLAN sont affichés dans votre réseau. Ceci peut durer un instant.
Tous les adaptateurs détectés dans le réseau sont rep­résentés par leur propre icône et le nom du produit. L'adaptateur mis en évidence au centre du réseau dLAN par l'icône ci-contre symbolise le périphérique connecté localement. Si vous avez connecté locale­ment plusieurs périphériques dLAN, vous pouvez bas­culer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur voulu pour activer le périphérique dLAN correspondant et le mettre en évidence.
Les lignes de couleur entre les adaptateurs indiquent la qualité de la liaison entre deux périphériques :
vert : La connexion réseau permet le streaming
HD vidéo.
orange : La connexion réseau permet le
streaming SD vidéo et jeux en ligne.
rouge : La connexion réseau permet le transfert
de fichiers et l'accès à Internet.
Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.
Réglages et fonctions
Les réglages de l'adaptateur mis en évidence ou du ré­seau peuvent être modifiés
en utilisant les boutons au bas de la fenêtre ou en cliquant sur les onglets visibles sur le côté de
chaque adaptateur affiché.
Pour mettre à jour l'affichage des périphériques détec­tés (si la mise à jour n'est pas automatique), cliquez sur le bouton Actualisation.
Le bouton Options ou l'onglet correspondant de l'ad­aptateur considéré permet de consulter les propriétés du périphérique, par exemple la version du micrologi­ciel et l'adresse MAC individuelle.
Les options disponibles sont l'attribution d'un nom
supplémentaire, la restauration des valeurs par défaut en usine de l'adaptateur, ou la suppression d'un périphérique du réseau dLAN existant.
Les options de réglage indiquées ci­dessus varient suivant les fonctions et l'équipement de votre adaptateur.
Vous pouvez aussi indiquer ici, si les données de per­formance de transfert des adaptateurs dLAN doivent être transmises à devolo.
devolo dLAN TV SAT Starter Set
Réseau dLAN 79
Les données envoyées à devolo comprennent des données de performance des périphé­riques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.
L'aide d'optimisation contient des remarques con­cernant l'installation et des informations sur les régla­ges optimaux de la connexion entre les adaptateurs.

7.3.1 Cryptage du réseau dLAN avec dLAN Cockpit

Si vous utilisez des adaptateurs dLAN ne possédant pas de bouton de cryptage, le cryptage des don­nées doit être configuré avec dLAN Cockpit.
Avant la mise en réseau, notez les nu­méros de sécurité de tous les adapta­teurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres sépa­rés par un tiret (par exemple ANJR­KMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et re­liés à un ordinateur ou un périphérique réseau.
Chercher l'adaptateur local
Après l'exécution de dLAN Cockpit, le logiciel recherche l'adaptateur dLAN connecté directement à votre ordinateur.
Ajouter des adaptateurs
Ajoutez maintenant tous les adaptateurs dLAN voulus à votre réseau dLAN en sélectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boîtier. Entrez ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN, l'adaptateur est ajouté dans le réseau configuré et affiché dans la fenêtre du logiciel.
Entrer le mot de passe réseau
Après avoir ajouté tous les périphériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passe pour attribuer un mot de passe réseau com­mun valable pour tous les adaptateurs enregistrés dans le réseau.
Vous avez le choix entre votre mot de passe personnel, un mot de passe aléatoire et le mot de passe standard. Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de
devolo dLAN TV SAT Starter Set
80 Réseau dLAN
saisie Mot de passe réseau. Vous pouvez aussi ap­puyer sur le bouton Générer un mot de passe sûr pour attribuer automatiquement un mot de passe très sûr. Pour appliquer le mot de passe par défaut de l'ad­aptateur dLAN, appuyez sur le bouton Mot de passe initial. Normalement, l'affichage du mot de passe est masqué pour des raisons de sécurité. Si vous voulez lire le mot de passe dans le champ de saisie, activez l'op­tion Afficher les caractères.
Le mot de passe standard est HomePlugAV. En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN.
Quand dLAN Cockpit est exécuté une nouvelle fois après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application se rappelle des périphériques et des numéros de sécu­rité saisis plus tôt. Le nouvel adaptateur est ajouté con­formément aux instructions fournies au chapitre
Ajouter des adaptateurs. Le mot de passe réseau actif est attribué automatiquement au nouvel adap-
tateur ajouté.
devolo dLAN TV SAT Starter Set
Annexe 81

8 Annexe

8.1 Dépannage

La fiabilité et la convivialité ont joué un rôle important lors de la conception des produits dLAN TV SAT. Comme nous ne pouvons pas exclure entièrement une panne ou un dérangement, ce chapitre vous fournit quelques indications utiles vous permettant de les identifier et de procéder au dépannage vous-même. Le site Web www.devolo.com de nombreuses informations techniques utiles (en allemand). Au cas où vous avez besoin d'aide supplémentaire, le chapitre « Avant-propos » au début de ce manuel indique comment vous pouvez contacter notre service d'assistance technique.
Est-ce que je peux regarder mes enregistrements sur mon PC ?
Oui. Les enregistrements faits avec le dLAN TV SAT to IP Receiver peuvent être regardés sur le PC. Les enregistrements sont stockés sous DVR RECS. Ce dossier contient plusieurs répertoires (triés par date d'enregistrement de l'émission) où sont stoc­kés des parties de fichiers dites chunk. Pour que ces chunks puissent être restitués p.ex. avec le lecteur VLC, il faut d'abord qu'ils soient renommés en fichiers « .ts ».
vous propose également
Quelle version DiSEqC (Digital Satellite Equipment Control) est prise en charge ?
Le dLAN TV SAT to IP Receiver prend en charge les ver­sions DiSEqC 1.0 et 1.1.
Est-ce que le dLAN TV SAT to IP Receiver peut aussi être utilisé dans un immeuble collectif ?
Quand les signaux satellite sont transmis par le dLAN TV SAT to IP Receiver via les câbles électriques, les compteurs d'électricité affaiblissent souvent le si­gnal tellement que celui-ci meurt dans le compteur – par exemple lors du passage d'un appartement à un autre.
L'installation typique dans un immeuble collectif pré­voit une « antenne collective ». Ces réseaux de distribu­tion sont le plus souvent intégrés dans un circuit électrique possédant son propre compteur d'électrici­té. Une liaison électrique directe dans l'appartement fait défaut (un compteur pour l'électricité collective et un compteur par appartement). Étant donné ce type d'installation, la distribution de la TV satellite du dLAN TV SAT to IP Receiver de l'antenne collective dans les appartements n'est souvent pas réalisable.
Solution : vous pouvez utiliser le dLAN TV SAT to IP Receiver au sein de l'appartement. Reliez simplement le dLAN TV SAT Multituner à une prise d'antenne installée dans l'appartement.
devolo dLAN TV SAT Starter Set
82 Annexe
Combien de dLAN TV SAT to IP Receiver peuvent être utilisés en même temps dans un circuit électrique ?
Vous pouvez utiliser jusqu'à trois systèmes parallèle­ment.
8.2 Consignes de sécurité impor-
tantes
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement.
Le produit ne doit pas être ouvert. Aucune pièce
requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du produit.
N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusive­ment à du personnel qualifié pour sa maintenance ! Il y a un risque d'électro­cution !
Utilisez le produit uniquement dans un local sec.Assurez-vous que le support soit stable.Pour le montage mural du
dLAN TV SAT Multituner,
utilisez des fixations appropriées afin d'assu-
rer la solidité et la sécurité de l'installation,
assurez-vous de ne pas endommager les
conduites de gaz, d'eau ou les câbles élec­triques posés dans les murs.
Il y a un risque d'électrocution !
Raccordez le dLAN TV SAT Multituner uniquement
à une installation de télédistribution mise à la terre conformément à la norme CEI 60728­11:2010.
Pour le branchement du
dLAN TV SAT to IP Receiver, utilisez toujours le bloc d'alimentation fourni. Ce bloc d'alimentation est prévu pour l'alimentation d'un appareil élec­trique fonctionnant avec une tension d'entrée de 12V continus (DC).
devolo dLAN TV SAT Starter Set
Annexe 83
Veillez à utiliser les composants fournis conformément à l'usage prévu afin de ne pas endommager les appareils :
L'utilisation conforme du dLAN TV Sat Multituner prévoit la ré­ception de signaux satellite DVB-S/S2 et leur transmission vers un récepteur/ décodeur SAT>IP ou vers un appareil IP (p. ex. smartphone, tablette). L'utilisation conforme du dLAN TV SAT to IP Receiver prévoit la réception de signaux satellite DVB-S/S2 et leur transmission vers le téléviseur raccordé. L'utilisation conforme de l'adaptateur dLAN prévoit la connexion du dLAN TV SAT to IP Receiver au réseau dLAN.
Pour le branchement de l'appareil dLAN, utilisez
toujours le câble réseau fourni.
Pour éteindre l’appareil, débranchez la prise. Pour couper l'alimentation du produit, débran-
chez la prise.
Observez les consignes de sécurité sui­vantes pour exclure le mieux possible les risques d'incendie :
Ne déposez aucun objet sur les appareils. N'exposez pas les appareils à une source de
chaleur directe (bougie, feu de cheminée).
N'exposez pas le produit au rayonnement
direct du soleil.
Le produit ne doit pas être placé à proximité
immédiate d'un radiateur.
Le produit devrait uniquement être placé à
des endroits assurant une aération suffisante.
N'introduisez aucun objet dans les ouver-
tures du produit. Les fentes et ouvertures
présentes sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes.
N'exposez jamais les piles à une source de
chaleur comme les rayons du soleil directs,
un feu de cheminée etc.
Avant de nettoyer le produit, débranchez-le. Pour
nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide.
Le produit doit uniquement être exploité sur un
réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de
devolo dLAN TV SAT Starter Set
84 Annexe
réseau d'alimentation électrique dont vous dispo­sez, veuillez contacter votre revendeur ou votre fournisseur d'électricité.
En cas de sinistre, débranchez le produit de l'ins-
tallation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas sui­vants :
Le câble d'alimentation ou la prise sont
endommagés.
Il y a un risque d'électrocution !
Un liquide a été déversé sur le produit ou des
objets ont pénétré dans l'appareil.
Le produit a été exposé à la pluie ou mis en
contact avec de l'eau.
Le produit ne fonctionne pas bien que toutes
les instructions d'utilisation aient été suivies à la lettre.
Le boîtier du produit est endommagé.
devolo dLAN TV SAT Starter Set
Annexe 85
fig. 12
8.3 Optimisation de la largeur de
bande
Pour exclure de prime abord d'éventuelles sources de parasitage, nous vous recommandons de respecter les «règles de connexion» suivantes :
Branchez l'adaptateur dLAN directement dans
une prise murale, évitez d'utiliser un bloc multipri­ses.
Pour utiliser la fonction de filtre de l'adaptateur
dLAN de manière optimale et améliorer le trans­fert de données dans le réseau, branchez le dLAN TV SAT to IP Receiver ou le bloc multiprise toujours dans la prise de l'adaptateur dLAN.
devolo dLAN TV SAT Starter Set
86 Annexe

8.4 La télécommande devolo

Vous trouverez ci-après une explication succincte concernant les touches de la télécommande devolo (de gauche à droite) :
Démarrer/arrêter dLAN TV SAT to IP Receiver marche/
arrêt
Mute commutateur de silencieux marche/
arrêt
HDMI changer la résolution
FAV passer aux favoris
TV/Radio passer à TV et radio
0...9 touches chiffrées/alphabétiques
LIB passer à la bibliothèque d'enregist-
rements
MEDIA passer à Média Browser
EPG appeler le guide de programme
électronique
Volume contrôle de volume
P<>P dernier vu, filtre
INFO appeler les informations relative au
programme actuel
EXIT, MENU, BACK quitter le menu, appeler le menu,
Touches de navigation, OKtouches de navigation, confirmer
Enregistrement, lec­ture, arrêt, rembobi­ner, pause, avancer
TEXT appeler le teletext
SUBT sous-titre marche/arrêt
AUDIO appeler les options audio
Touches colorées touches de navigation (EPG)
retour dans le menu
des actions
démarrer l'enregistrement, lecture de l'enregistrement, arrêter la lec­ture, rembobiner l'enregistrement, pause de l'enregistrement, avancer l'enregistrement
Veillez à respecter la polarité lors de l'introduction des piles. Un mauvais usage des piles risque d'endommager la télécommande.
devolo dLAN TV SAT Starter Set
Programm /\ V sélection des programmes vers le
haut/bas
Annexe 87
8.5 Élimination des anciens appa-
reils
Applicable dans les pays de l’Union Européenne et les autres pays européens ayant un système de récupéra­tion séparé.
Le symbole de poubelle barrée qui se trouve sur l'ap­pareil signifie que cet adaptateur est un appareil élec­trique ou électronique soumis à la réglementation allemande sur les appareils électriques (« Elektrogesetz »). Depuis le 24 mars 2006, ce type d'appareil ne peut plus être éliminé avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte com­munaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouver­ture du centre de collecte le plus proche de chez vous.
8.6 Conditions générales de garan-
tie
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes :
1 Objet de la garantie
a) La garantie s'applique au produit livré et à ses composants.
Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gra-
tuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alterna­tive, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuelle­ment fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'œuvre sont à la charge de
devolo AG ; les frais de l'envoi du matériel défectueux à l'ate­lier de maintenance et/ou à devolo sont à la charge de l'ache-
teur. c) La propriété des pièces remplacées est transférée à devolo AG. d) Au-delà de la réparation et du remplacement des pièces défec-
tueuses, devolo AG est autorisé à effectuer des modifications
techniques (par exemple une mise à jour des logiciels micro-
programmes) pour mettre l'appareil au niveau technologique
actuel. Ceci n'entraîne pas de frais supplémentaires pour
l'acquéreur. La mise à niveau ne constitue pas pour autant un
droit légitime de l'acquéreur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucunement à un prolonge­ment de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pièces de rechange uti­lisées expire en même temps que la garantie du produit entier.
3Modalités
a) Si des défauts surviennent pendant la période de garantie,
l'acheteur doit faire valoir son droit de garantie immédiate-
ment, au plus tard 7 jours après l'apparition du défaut. b) Tout endommagement reconnaissable de l'extérieur (par
exemple boîtier endommagé) survenu lors du transport doit
être signalé immédiatement à l'entreprise de transport ainsi
qu' à l'expéditeur. Tout endommagement non décelable de
l'extérieur doit être signalé immédiatement après constatation,
au plus tard 3 jours après la livraison et par écrit à l'entreprise
de transport ainsi qu' à l'expéditeur.
devolo dLAN TV SAT Starter Set
88 Annexe
c) Le transport du produit défectueux vers le service qui traite les
droits de garantie, ainsi que son renvoi après la réparation se font aux frais et aux risques de l'acheteur.
d) Les revendications dans le cadre de la garantie ne sont accep-
tées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'ori­ginal de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retiré, b) en cas d'endommagement ou de destruction dans le cas de
force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme
aux conditions indiquées dans la spécification technique,
d) si les défauts sont dus à une mauvaise utilisation, en particulier
si la description du système et le mode d'emploi n'ont pas été respectés,
e) si l'appareil a été ouvert, réparé ou modifié par une personne
qui n'en a pas été chargé par devolo,
f) si le produit présente des endommagements mécaniques, de
quelque nature qu'ils soient,
g) si l'acheteur ne fait pas valoir son droit de garantie dans les
délais prévus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
a) Cette garantie n'établit aucun droit supplémentaire, en parti-
culier le droit à rédhibition ou la prétention à diminution.
Toute réclamation de dommages-intérêts, quelle qu'en soit la
raison, est exclue. Cette garantie ne limite pas les droits de
l'acquéreur conformément aux lois sur la responsabilité pro-
duit, par exemple dans les cas de dommages corporels ou
d'endommagement des objets personnels ou dans les cas de
préméditation ou de négligence grossière, dans lesquels
devolo AG engage impérativement sa responsabilité. b) En particulier, le remboursement d'un manque à gagner ou de
dommages directs ou indirects sont exclus. c) devolo n'engage aucune responsabilité pour la perte de don-
nées ou la récupération de ces données en cas de faute légère
ou moyenne. d) Dans les cas où devolo provoque la destruction de données
avec préméditation ou par négligence grossière, devolo
engage sa responsabilité pour le rétablissement typique tel
qu'il serait à réaliser en cas de création régulière de copies de
sauvegarde selon les mesures de sécurité adéquates. e) La garantie s'applique uniquement au premier acheteur et ne
peut être transférée à un tiers. f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle)
est seul compétent, si l'acheteur est une personne exerçant
une activité commerciale et en a tous les droits et obligation. Si
l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si
son domicile ou son lieu de résidence habituel est transféré en
dehors du champ d'application territorial de la R.F.A. après la
conclusion du contrat, le tribunal du siège social de devolo est
seul compétent. Ceci est valable également si le domicile ou le
lieu de résidence habituel de l'acheteur n'est pas connu au
moment de l'introduction d'une action. g) La loi applicable est la loi de la République Fédérale d'Alle-
magne. Le droit de l'ONU en matière d'achat n'est pas appli-
cable.
devolo dLAN TV SAT Starter Set

Index

A
Adresse IP 35
Afficheur
B
Bloc d'alimentation 26
Bouton de cryptage
C
CE 10
Connecteur Ethernet du dLAN TV Sat Multituner Connecteur pour casque d'écoute Connecteur USB (face avant) Connecteurs réseau Consignes de sécurité importantes Contenu du coffret Cryptage dLAN
D
Disque dur externe 21
E
Élimination des anciens appareils 87
Enregistrement instantané Enregistrement priorisé EPG Ethernet
G
Garantie 87
20
18, 23
20
20
23
82
16
36
51
37
52
21
18
Générer un mot de passe sûr
80
H
HDMI 12, 21, 25
I
Intégrer un nouvel adaptateur dans le réseau 80
L
Langue 61
27
Linux Logement du module
20
M
Mac (OS X) 27
Magnétoscope intégré Minuterie Mode Veille Mot de passe dLAN Mot de passe initial Mot de passe réseau
54
19
12
36 80
80
N
Numéro de sécurité 34, 79
P
Piles 86
Première mise en service Prise de courant intégrée Prise péritel
21, 25
26
23
R
Raccordement électrique (12V DC) 22
Récepteur DVB-S2
9
devolo dLAN TV SAT Starter Set
S
S/PDIF 12
Serveur DHCP
35
T
Télécommande à infrarouge 28
Touches fléchées
20
U
USB 21
Utilisation conforme
10, 83
V
Voyant de contrôle de fonctionnement 19
Voyant lumineux (DEL)
23
W
Windows 26
devolo dLAN TV SAT Starter Set
Loading...
