Ein Wort vorab 7

1Ein Wort vorab

1.1 Vielen Dank für Ihr Vertrauen

Mit dem dLAN TV SAT Multituner ist mobiles Fernse­hen angesagt und komplexe Verkabelungen von Sa­tellitenanlagen der Vergangenheit an! Das devolo­Gerät nutzt nicht nur die hausinterne Stromleitung für die Übertragung der TV-Signals und wandelt da­mit jede Steckdose in eine Antennendose um, son­dern ermöglicht, zusammen mit der devolo dLAN TV SAT App auch unverschlüsselten SAT-TV-Empfang auf Ihrem Tablet und/oder Smart­phone. Lediglich Ihr WLAN-Internetzugangsgerät muss über einen vorhandenen dLAN-Adapter mit dem dLAN-Netz verbunden sein.
Mit einem weiteren dLAN-Adapter können Sie jeder­zeit einen devolo dLAN TV SAT to IP Receiver, aber auch jeden anderen SAT>IP-zertifizierte Receiver er­gänzen.
Mehr Informationen zum Thema möglichen
Störungsbehebung
Internetseite www.sat-ohne-kabel.de SAT-Informationen für Sie bereit.
Szenarien
finden Sie unter
.
Darüberhinaus hält die
SAT>IP
und
7.1
viele

1.1.1 Zu diesem Handbuch

Neben einer kurzen Einführung in die Grundlagen des Themas „dLAN“ und SAT>IP sowie eines kurzen Funk­tionsumfanges des dLAN TV SAT Multituner in Kapitel 2 erfahren Sie in Kapitel 3, wie Sie das Gerät erfolgreich in Betrieb nehmen können. Kapitel 4 beschreibt im Detail die Einstellungsmög­lichkeiten der eingebauten Konfigurationsoberfläche des dLAN TV SAT Multituner. Wie Sie SAT-TV per devolo dLAN TV SAT App auf Ihrem Tablet oder Smart­phone schauen, erfahren Sie in Kapitel 5. In Kapitel 6 lesen Sie mehr zur Konfiguration Ihres dLAN-Netzes. Hinweise zur Produktsicherheit und Umweltverträg­lichkeit des Gerätes sowie unsere Garantiebedingun­gen in Kapitel 7 bilden den Abschluss des Handbuches.
Die CE-Erklärung zu diesem Produkt sowie technische Daten finden Sie auf der beiliegenden Produkt-CD.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeu­tung der verwendeten Symbole.
Sehr wichtiger Hinweis, dessen Nicht­beachtung zu Schäden führen kann.
devolo dLAN TV SAT Multituner
8 Ein Wort vorab
Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.
Zusätzliche Informationen und Tipps zu Hin­tergründen und zur Konfiguration Ihres Gerä­tes.
Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter der E-Mail­Adresse support@devolo.de
devolo im Internet
Weitergehende Informationen zu unseren Produkten und zum Thema „dLAN“ finden Sie auch im Internet unter www.devolo.de sen sich nicht nur Produktbeschreibungen und Doku­mentationen, sondern auch aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herun­terladen. Darüberhinaus hält die Internetseite
www.sat-ohne-Kabel.de
Sie bereit.
Kontakt mit uns auf!
. Im Bereich Service Center las-
viele SAT-Informationen für
Bitte achten Sie auf einen bestimmungsge- mäßen Gebrauch der beiliegenden Kompo­nenten, um Schäden an diesen oder anderen Geräten zu vermeiden:
Der bestimmungsgemäße Gebrauch des dLAN TV SAT Multituner ist der Empfang von DVB-S/S2-Satellitensi­gnalen und deren Übertragung auf ei­nen SAT>IP-Receiver bzw. auf ein internetbasierendes Endgerät (z. B. Smartphone, Tablet). Der bestimmungsgemäße Gebrauch des dLAN-Adapters ist die Verbindung eines Netzwerkgerätes (z. B. WLAN-In­ternetzugangsgerät) mit dem dLAN­Netzwerk.
devolo dLAN TV SAT Multituner
Einleitung 9

2 Einleitung

dLAN ist eine intelligente und sichere Technologie, mit der Sie einfach, schnell und preiswert ein Heimnetz­werk über das Stromnetz aufbauen, ohne erst eine teu­re und lästige Verkabelung durchführen zu müssen. Dabei müssen sich Leistungsdaten und Installations­aufwand nicht hinter den traditionellen Methoden ver­stecken.

2.1 Was steckt hinter dLAN?

Beim dLAN (direct Local Area Network) wird das vor­handene Stromnetz zur Übertragung von Daten zwi­schen verschiedenen, über entsprechende Adapter miteinander verbundenen, Computern und anderen Netzwerkkomponenten genutzt. Sprichwörtlich jede Steckdose wird dadurch auch zur „Netzwerksteckdo­se“. Zur Übermittlung werden die Daten umgewandelt („moduliert“) und als Signal über die Stromleitungen geschickt. Modernste Technik gewährleistet dabei, dass sich Strom- und Datennetz nicht gegenseitig stö­ren. Dabei ist die Vernetzung über dLAN schnell und si­cher. Die übertragenen Informationen werden mit einem Kennwort verschlüsselt, um das einfache Abhö­ren durch Dritte zu verhindern.
Mit dLAN-Adaptern lassen sich nicht nur Netzwerksi­gnale bequem über das Stromnetz übertragen. Auch
Video-Übertragungen im HD-Standard und Audiosi­gnale in digitaler CD-Qualität können auf diese Weise schnell und einfach im ganzen Haus verteilt werden.

2.2 Was bedeutet Sat>IP?

SAT>IP ist ein neues Kommunikationsprotokoll für den Empfang und die Verteilung von Satellitensigna­len. Es wandelt die Fernsehsignale (DVB-S/S2) in für in­ternetbasierte Endgeräte lesbare Signale um, so dass Satellitenfernsehen auch auf IP-Geräten möglich ist, die keinen integrierten Satellitenempfänger (z. B. Smartphone, Tablet) haben. Die Satellitensignale kön­nen innerhalb des Heimnetzwerkes kabellos als auch kabelgebunden weitergeleitet werden.

2.3 Der dLAN TV SAT Multituner

Ausgestattet mit zwei Satellitenanschlüssen
ermöglicht der Twin-Tuner z. B. die gleichzeitige Aufnahme und Wiedergabe von unterschiedlichen TV-Sendern an einem Receiver oder den Parallel­betrieb von zwei Receivern im Haus.
Kompatibel zu allen gängigen SAT>IP-zertifizier-
ten Set-Top-Boxen
Vollumfängliche Unterstützung des
devolo dLAN TV SAT to IP Receiver oder anderen SAT>IP-Receivern
devolo dLAN TV SAT Multituner
10 Einleitung
Abb. 1
Einfache Konfiguration des Twin-Tuners über
dLAN Cockpit oder Webbrowser
Mit der devolo dLAN TV SAT App werden Smart-
phone und Tablet zu Empfangsgeräten für unver­schlüsseltes SAT-TV
Integrierter dLAN-Adapter – dLAN-Technologie
verteilt das SAT-Signal ganz einfach über die hau­sinterne Stromleitung.
Besonders einfache Installation – kein Bohren,
kein Schmutz!
Erweiterbar auf bis zu zwei
dLAN TV SAT Multituner pro Haushalt. Ermöglicht den Betrieb von bis zu 4 unterschiedlichen Endge­räten.

2.4 Anwendungsbeispiele

dLAN TV SAT Multituner
Der dLAN TV SAT Multituner ist die optimale Lösung, wenn Sie über einen SAT>IP-Receiver verfügen und ein dLAN-Netz zuhause bereits aufgebaut haben. Laden Sie nur noch die dLAN TV SAT App von devolo aus dem Internet herunter und empfangen unverschlüssel­tes SAT-TV auf Ihrem Smartphone bzw. Tablet per WLAN. Voraussetzung für dieses Szenario ist ein be- stehender WLAN-Anschluss, der (wie in Abbildung 1 und 2 dargestellt) über einen vorhandenen dLAN-
Adapter mit dem dLAN-Netzwerk und damit mit dem dLAN TV SAT Multituner verbunden ist. Der Twin-Tu­ner empfängt zwei unterschiedliche SAT-TV-Program­me gleichzeitig und ist somit ideal für Haushalte mit zwei oder mehr TV-Empfangsgeräten, egal ob Smart­phone, Tablet oder SAT>IP-Receiver.
devolo dLAN TV SAT Multituner
Einleitung 11
Abb. 2

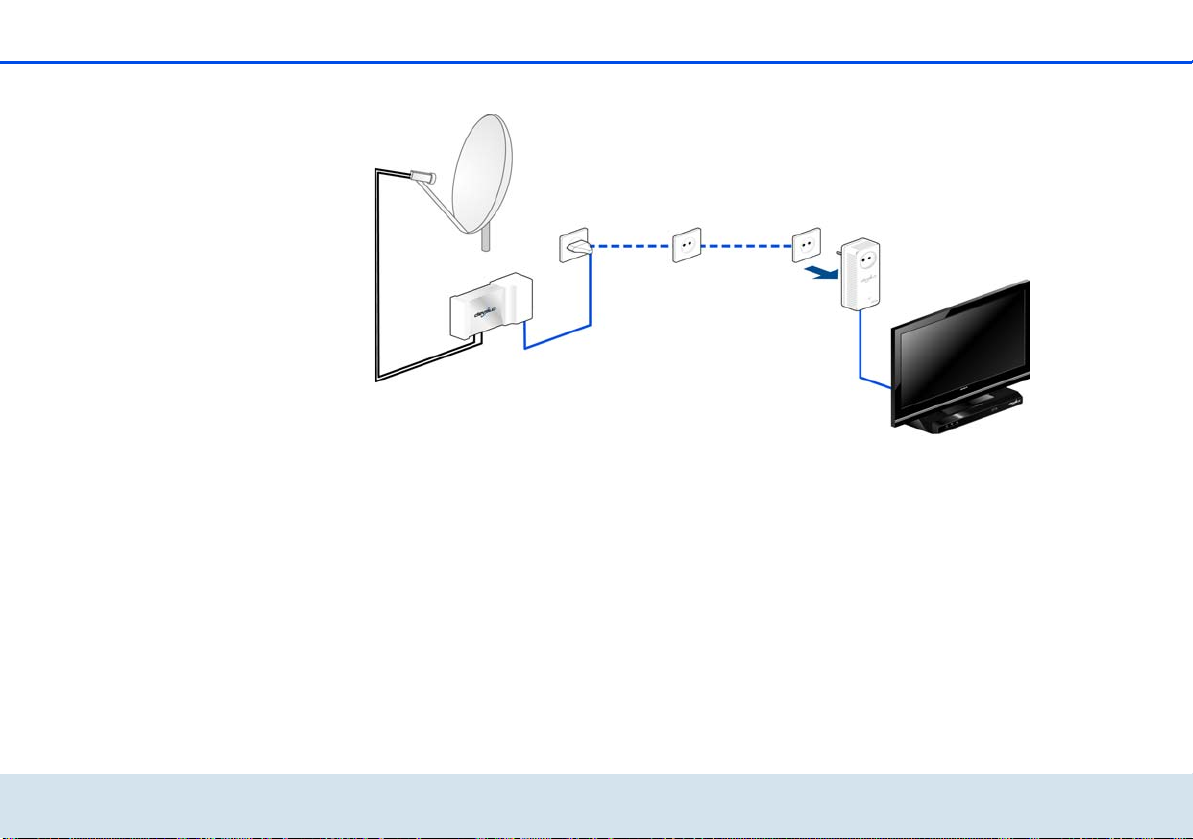

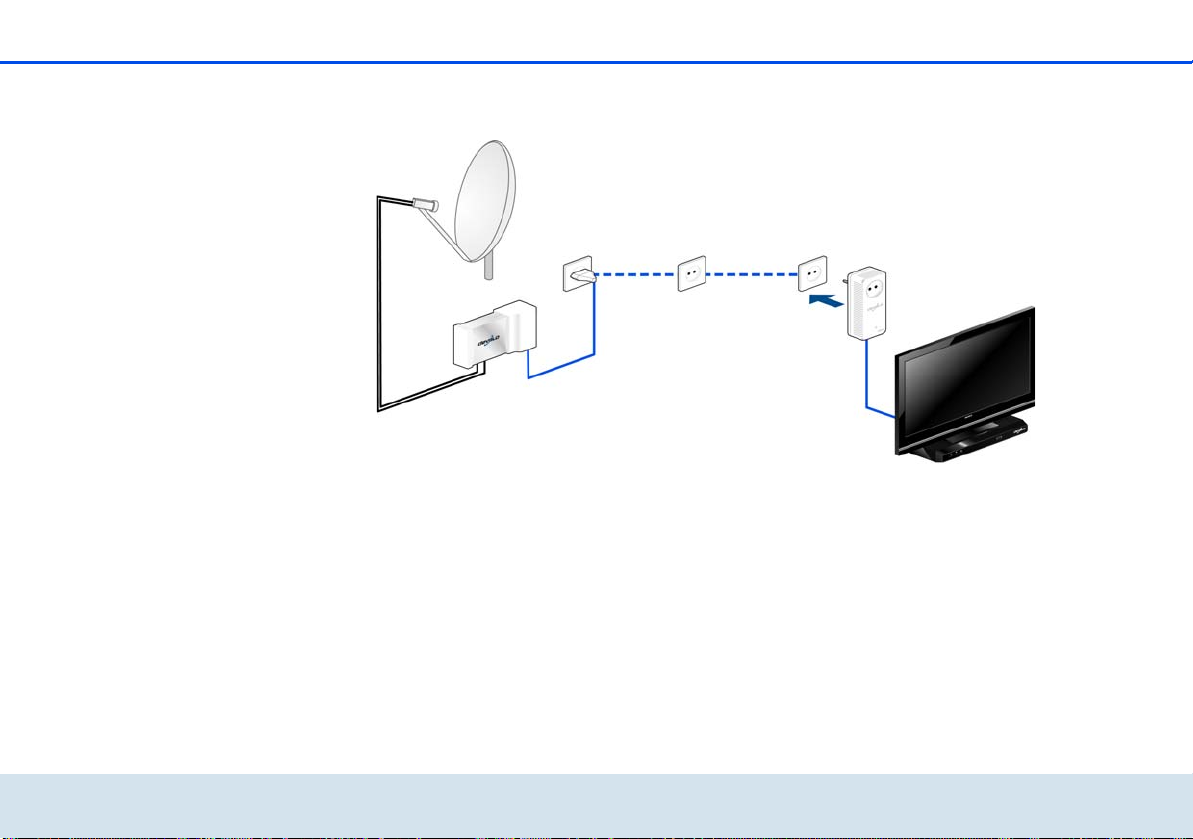

Wie in Abbildung 2 dargestellt, können Sie sowohl den dLAN TV SAT to IP Receiver von devolo als auch je­den anderen SAT>IP-Receiver über einen weite- ren dLAN-Adapter im dLAN-Netz ergänzen.
Mehr Informationen zum Thema möglichen
Störungsbehebung
Internetseite www.sat-ohne-kabel.de SAT-Informationen für Sie bereit.
devolo dLAN TV SAT Multituner
Szenarien
finden Sie unter
.
Darüberhinaus hält die
SAT>IP
und
7.1
viele
12 Einleitung
devolo dLAN TV SAT Multituner
Inbetriebnahme 13

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles über die Ausstat­tung und Inbetriebnahme des dLAN TV SAT Multituner.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN TV SAT Multituner beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:
devolo dLAN TV SAT Multituner
ein Euro 8-Netzkabel
zwei Antennenkabel (Koax)gedruckte InstallationsanleitungCD mit Software und Online-Dokumentation
devolo behält sich das Recht vor, Änderungen im Lie­ferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

devolo dLAN TV SAT App
kompatibel mit den Apple-Geräten: iPhone
3GS, iPhone 4, iPhone 4S, iPhone 5, iPod touch (3. Generation), iPod touch (4. Genera­tion), iPod touch (5. Generation), iPad und benötigt eine iOS-Version 5.1 oder neuer
kompatibel mit allen Android-Geräten,
welche einen Dual-Core Prozessor, NEON­Unterstützung (z. B. Tegra3) sowie Android
4.0.3 („Ice Cream Sandwich”) oder neuer besitzen
kompatibel mit Windows 8 (verfügbar ab
Q3/2013)
Zum Aufbau eines dLAN-Netzwerkes benötigen Sie zwei dLAN (AV)-Geräte (200 Mbit/s bzw. 500 Mbit/s).
devolo dLAN TV SAT Multituner
14 Inbetriebnahme
Abb. 3

3.3 Der dLAN TV SAT Multituner

3.3.1 Anzeigen und Anschlüsse

Auf der Rückseite des Gehäuses finden Sie neben den beiden Antennenanschlüssen, die dLAN-LEDs, den
Antennenanschlüsse
Hier verbinden Sie die Satellitenanlage mit Koaxialka­bel mit dem dLAN TV SAT Multituner. Wenn Sie beide Anschlüsse verbunden haben, können Sie z. B. gleich­zeitig Fernsehen schauen und eine andere Sendung aufnehmen; das Fernsehen erfolgt über das eine, das Aufnehmen dann über den anderen SAT-Anschluss.
Kontroll-Leuchten
Die Kontroll-Leuchten (LEDs) zeigen jeweils den Status der dLAN-Verbindung durch unterschiedliches Blink­und Leuchtverhalten an.
Verschlüsselungsknopf sowie einen Netzwerkan­schluss.
Die Strombuchse befindet sich seitlich am Gehäuse.
Power: Leuchtet grün, wenn der
dLAN TV SAT Multituner betriebsbereit ist; blinkt grün, wenn der dLAN TV SAT Multituner sich im Stand-by-Betrieb befindet. Einige Sekunden nach dem Einschalten wechselt das Gerät standardmä­ßig in den Stromsparmodus.
PLC
Leuchtet grün, wenn die Netzwerkverbin-
dung sich für HD-Video-Streaming und Online-Gaming eignet; blinkt bei Datenüber­tragung.
devolo dLAN TV SAT Multituner
Inbetriebnahme 15
Leuchtet orange, wenn die Netzwerkverbin-
dung sich für SD-Video-Streaming und Online-Gaming eignet; blinkt bei Datenüber­tragung.
Leuchtet rot, wenn die Netzwerkverbindung
sich für einfachen Datentransfer sowie Inter­netzugang eignet; blinkt bei Datenübertra-
gung.
Ethernet Link/Act: Leuchtet grün, wenn eine
Verbindung zum Ethernet-Netz besteht; blinkt bei
Datenübertragung.
Verschlüsselungsknopf (Pairing)
Datenverschlüsselung per Knopfdruck; zur Funktions­weise des Verschlüsselungsknopfes lesen Sie im Kapitel 6 dLAN-Netzwerk weiter.
Netzwerkanschluss
Hier verbinden Sie den dLAN TV SAT Multituner über ein handelsübliches Netzwerkkabel z. B. an Ihre struk­turierte Verkabelung.

3.3.2 Aufstellungshinweise

Platzierung auf ebener Fläche
Wenn Sie den dLAN TV SAT Multituner auf ebener Fläche platzieren, wählen Sie einen stabilen Unter­grund.
Wandmontage
Gewährleisten Sie, dass keine in der Wand befindlichen Gas-, Wasser- oder Stromleitungen beschädigt werden. Es besteht Stromschlaggefahr!
Verwenden Sie für den jeweiligen Untergrund geeig­nete Befestigungsmittel, um eine zuverlässige und sichere Wandmontage zu gewährleisten.
3.3.3 dLAN TV SAT Multituner anschlie­ßen
Schließen Sie die Satellitenanlage über ein bzw.
zwei Koaxialkabel mit F-Stecker an die Antennen­eingänge des dLAN TV SAT Multituner an.
Stecken Sie das Euro 8-Kabel in die Strombuchse
des dLAN TV SAT Multituner und den Netzstecker in eine freie Wandsteckdose. Dank des integrier­ten dLAN-Adapters ist der dLAN TV SAT Multituner direkt mit dem dLAN­Netz verbunden. Um Ihr dLAN-Netzwerk noch zu sichern, fahren Sie mit der Konfiguration Ihres Netzwerkes fort. Lesen Sie dazu im Kapitel 6 dLAN-Netzwerk weiter.
devolo dLAN TV SAT Multituner
16 Inbetriebnahme
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 17

4 Tuner-Konfiguration

Der dLAN TV SAT Multituner verfügt über eine einge­baute Konfigurationsoberfläche, die mit einem Stan­dard-Webbrowser aufgerufen werden kann. Hier lassen sich alle Einstellungen für den Betrieb des Gerä­tes anpassen.
4.1 Eingebaute Konfigurations­oberfläche aufrufen
Sie erreichen die eingebaute Online-Konfigurations­oberfläche des dLAN TV SAT Multituner über verschie­dene Wege:
Mittels der Software dLAN Cockpit unter Start
Alle Programme devolo dLAN Cockpit
gelangen Sie auf die Konfigurationsoberfläche des Gerätes, indem Sie mit dem Mauszeiger auf den Karteireiter des dLAN TV SAT Multituner klicken.
Das Programm ermittelt dann die aktuelle IP-Adresse und startet die Konfiguration im Webbrowser. Sie ge­langen direkt auf die Konfigurationsoberfläche.

4.2 Menübeschreibung

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitel des Handbuches beschrieben. Die Reihenfolge der Be­schreibung im Handbuch richtet sich nach der Menü­struktur.
Klicken Sie Speichern, um die Einstellungen des je­weiligen Bereiches der Konfigurationsoberfläche zu speichern.
Klicken Sie Zurück, um den jeweiligen Bereich der Konfigurationsoberfläche zu verlassen.
Wählen Sie die gewünschte Sprache in der Sprachaus­wahlliste aus.
Die vier zentralen Bereiche der Konfigurationsoberflä­che werden am linken Rand angezeigt. Klicken Sie auf
devolo dLAN TV SAT Multituner
18 Tuner-Konfiguration
die Schaltfläche eines Bereiches, um direkt in diesen zu wechseln.
Die verschiedenen Geräteeinstellungen bzgl.
Sicherheit, Netzwerk und dLAN können Sie unter Gerätekonfiguration ändern bzw. anpassen.
Im Bereich Tuner-Konfiguration stellen Sie die
Aufnahmenpriorität ein.
Der Abschnitt Verwaltung dient dem Zurückset-
zen, Sichern und Wiederherstellen Ihrer individu­ellen Konfigurationen. Außerdem können Sie hier die Firmware Ihres dLAN TV SAT Multituner aktua­lisieren.
devolo dLAN TV SAT Multituner
Im Bereich Statusübersicht erhalten Sie allge-
meine Informationen über alle verbundenen dLAN- und LAN-Geräte sowie den Status des dLAN TV SAT Multituner.
Tuner-Konfiguration 19

4.3 Statusübersicht

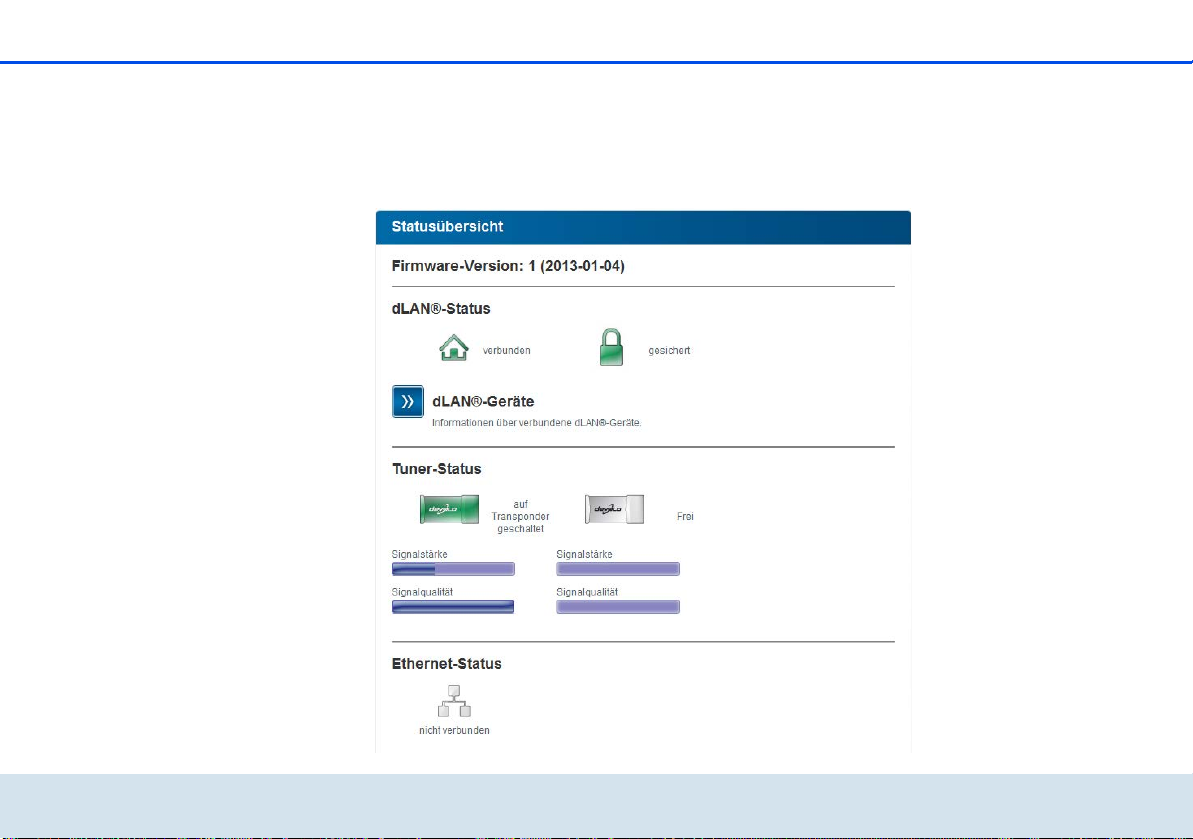

Im Bereich Statusübersicht können Sie den Status Ih­rer verbundenen dLAN- und LAN-Geräte verfolgen so­wie den Tuner- und den Ethernet-Status.
devolo dLAN TV SAT Multituner
20 Tuner-Konfiguration

4.3.1 dLAN-Status

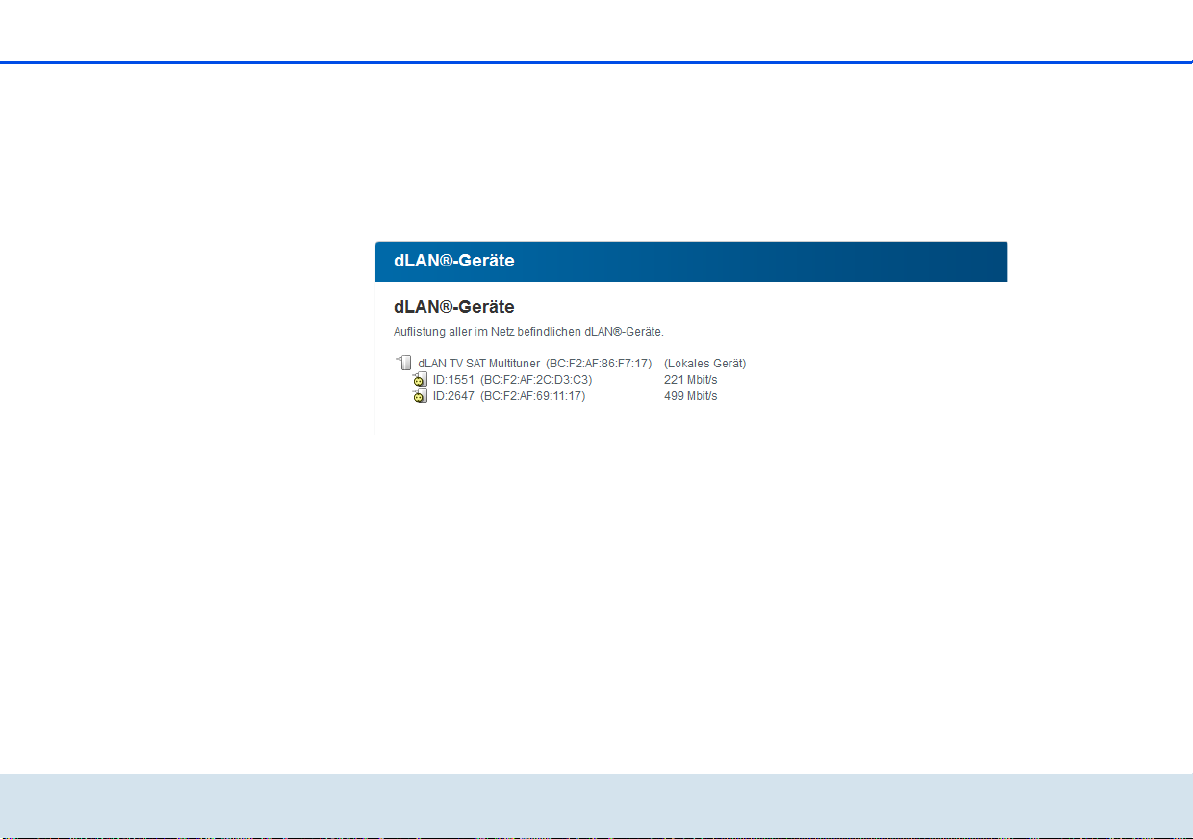

Um alle verbundenen dLAN-Geräte anzeigen zu lassen, klicken Sie entweder auf das Haus-Symbol oder auf den Pfeil dLAN-Geräte. Jedes verbundene dLAN-Ge­rät, egal ob lokal angeschlossen oder „remote“ im Netzwerk, wird mit seiner MAC-Adresse, Name und

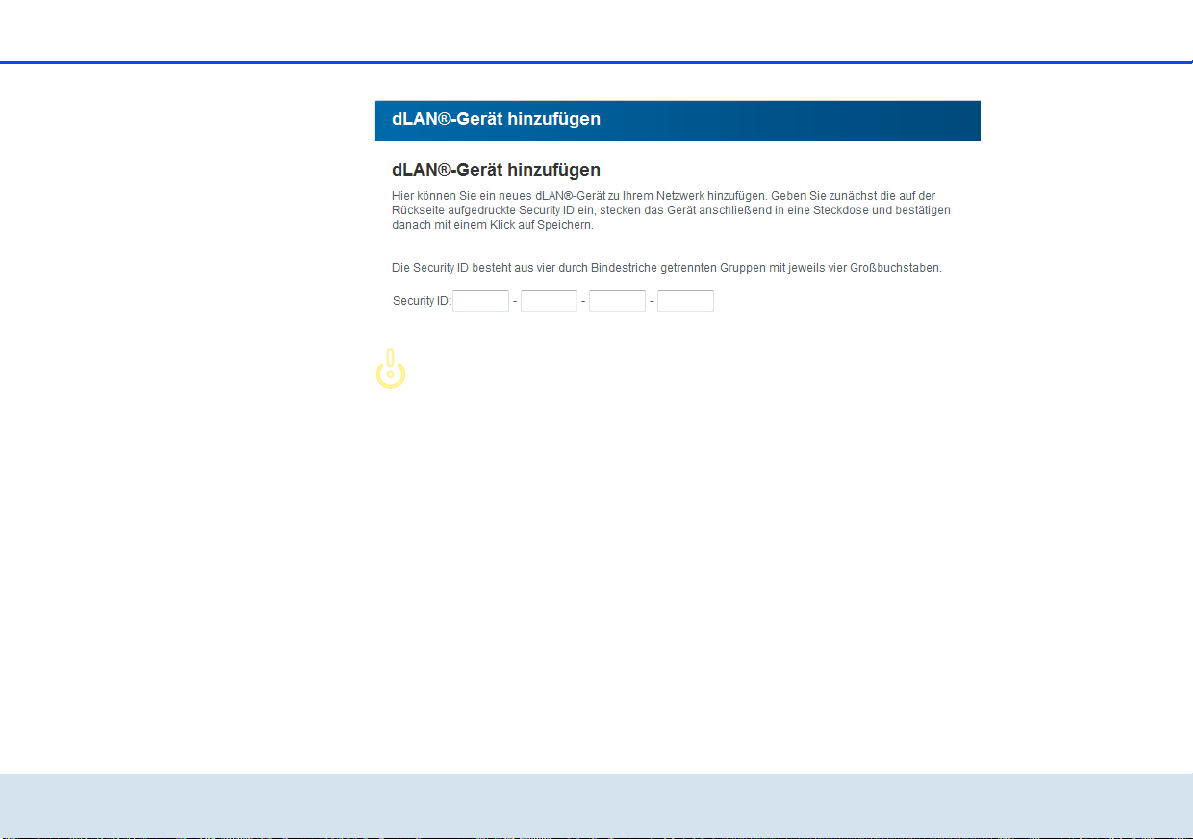

Per Tipp bzw. Klick auf Gerät hinzufügen, können Sie Ihrem dLAN-Netzwerk weitere dLAN-Geräte hinzufü­gen. Geben Sie dazu in das Feld Security-ID die Secu­rity-ID des jeweiligen dLAN-Adapters ein und bestätigen mit Speichern.
Typ angezeigt. Per Klick bzw. Tipp auf das Schloss- Symbol gelangen Sie direkt zu den dLAN-Einstellun- gen (siehe 4.4.2 dLAN-Einstellungen).
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 21
Notieren Sie vor dem Vernetzungsvor­gang die Security-IDs aller dLAN-Adap­ter. Diese eindeutige Kennung jedes dLAN-Gerätes finden Sie auf dem Eti­kett des Gehäuses. Sie besteht aus 4 x 4 Buchstaben, die durch Bindestriche voneinander abgetrennt sind (z. B. ANJR-KMOR-KSHT-QRUV). Sorgen Sie auch dafür, dass alle dLAN-Adapter mit dem Stromnetz und ggf. auch mit dem Computer bzw. den entsprechenden Netzwerkkomponenten verbunden sind.
devolo dLAN TV SAT Multituner
22 Tuner-Konfiguration

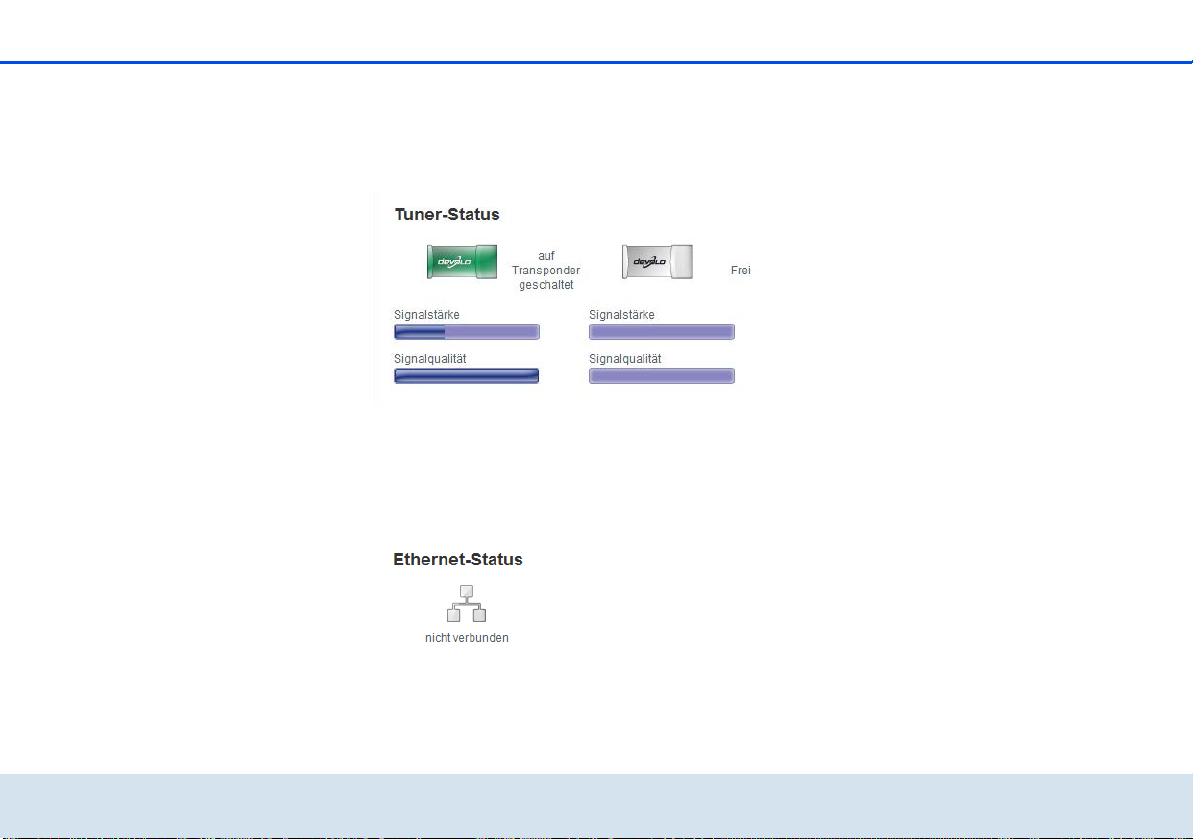

4.3.2 Tuner-Status

Unter Tuner-Status sehen Sie, welcher Tuner auf ei­nen Transponder geschaltet ist. Außerdem können Sie die Signalstärke sowie die Signalqualität überprüfen.

4.3.3 Ethernet-Status

In diesem Bereich werden Status und Verbindungsge­schwindigkeit des Netzwerkanschlusses angezeigt.
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 23

4.4 Gerätekonfiguration

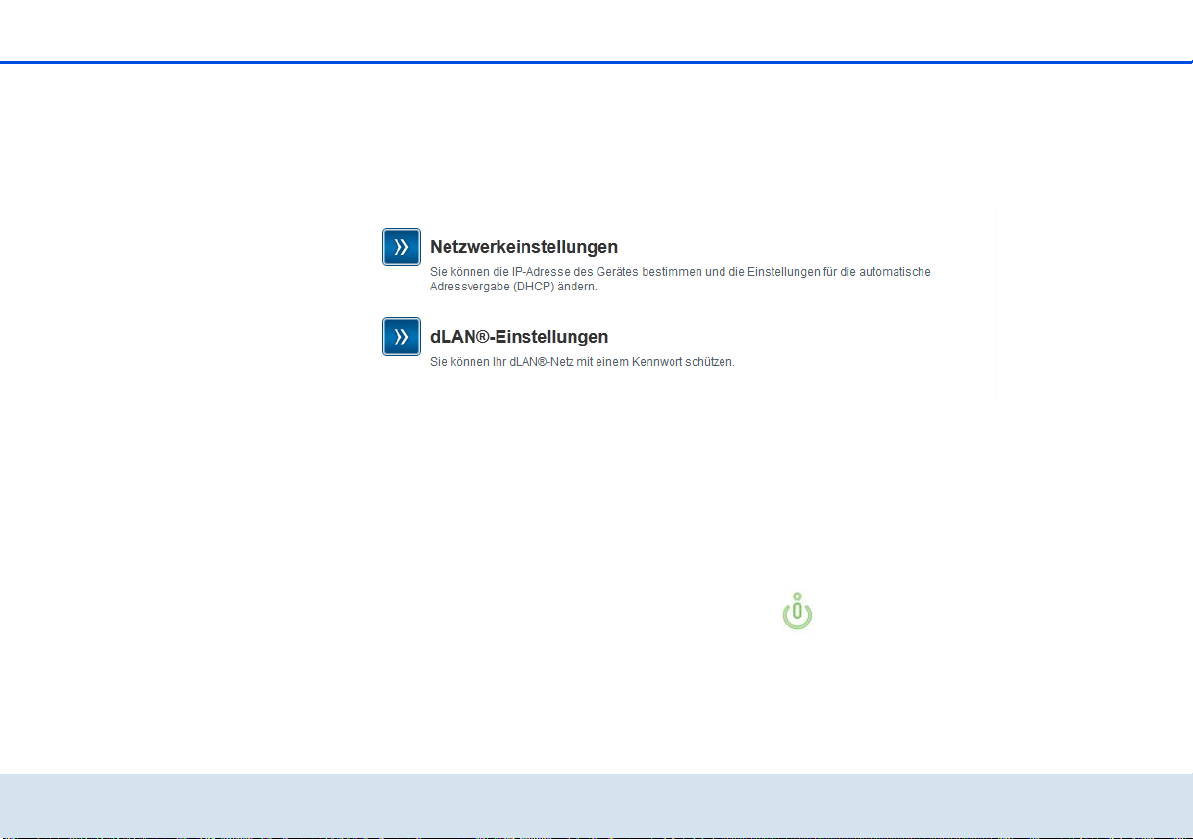

Im Konfigurationsbereich zum Gerät können Sie Ein­stellungen zu den Themen Netzwerk und dLAN anpas­sen.

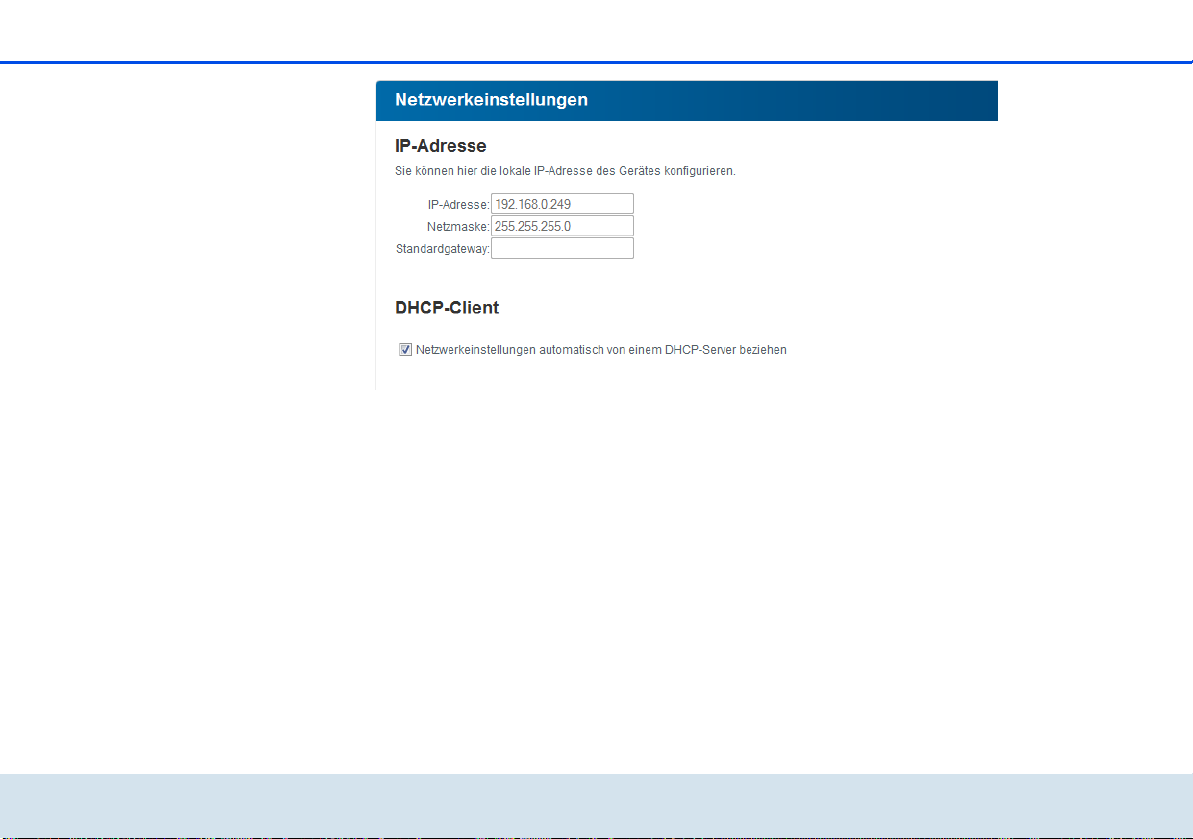

4.4.1 Netzwerkeinstellungen

Als Komponente Ihres Heimnetzwerks kommuniziert auch der dLAN TV SAT Multituner über das TCP/IP-Pro­tokoll. Die dazu benötigte IP-Adresse kann entweder manuell eingetragen oder automatisch von einem DHCP-Server bezogen werden.
Im Auslieferungszustand ist die Option Netzwerkein-
stellungen automatisch von einem DHCP-Server beziehen aktiviert.
Ist bereits ein DHCP-Server zur Vergabe von IP-Adres­sen im Netzwerk vorhanden, sollten Sie die Option
Netzwerkeinstellungen automatisch von einem DHCP-Server beziehen aktiviert lassen, damit der
devolo dLAN TV SAT Multituner
dLAN TV SAT Multituner automatisch eine Adresse von diesem erhält.
Sie können auch eine statische IP-Adresse vergeben, indem Sie unter IP-Adresse (z. B. '192.168.0.249') und Netzmaske (z. B. 255.255.255.0) Einträge vor­nehmen.
Sollten Sie die IP-Adresse Ihres dLAN TV SAT Multituner einmal vergessen haben, verfahren Sie wie unter 4.1 Einge-
baute Konfigurationsoberfläche aufru­fen beschrieben.
24 Tuner-Konfiguration
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 25

4.4.2 dLAN-Einstellungen

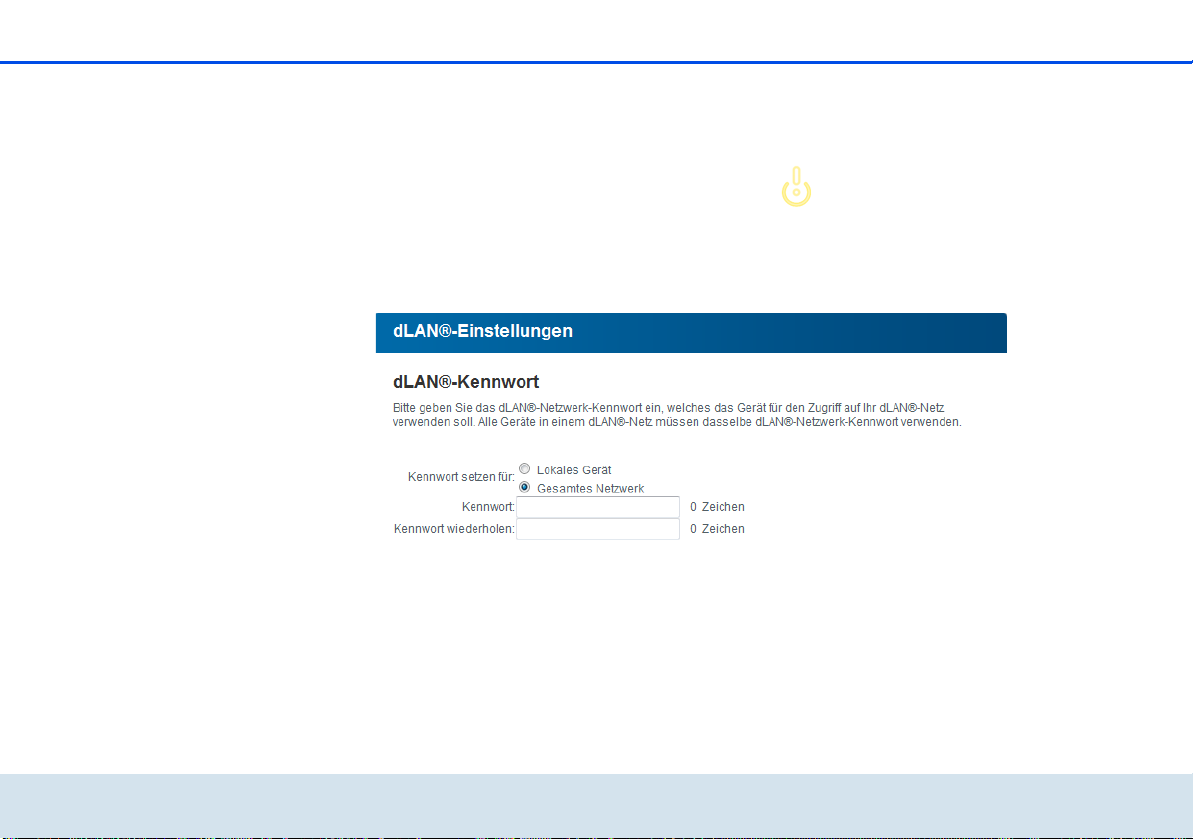

In einem dLAN-Netzwerk müssen alle verbundenen Komponenten das gleiche Kennwort verwenden. Das dLAN-Kennwort kann im dLAN Cockpit, per dLAN- Verschlüsselungsknopf (siehe 7 dLAN-Netzwerk) oder an dieser Stelle der Konfigurationsoberfläche de­finiert werden. Die Konfiguration des Kennwortes er­folgt wahlweise lokal als auch für das gesamte Netzwerk.
Wenn Sie nur das Kennwort des lokalen Gerätes än­dern, schließen Sie dieses aus Ihrem gesamten dLAN­Netzwerk aus.
Das dLAN-Standardkennwort lautet HomePlugAV.
devolo dLAN TV SAT Multituner
26 Tuner-Konfiguration

4.5 Tuner-Konfiguration

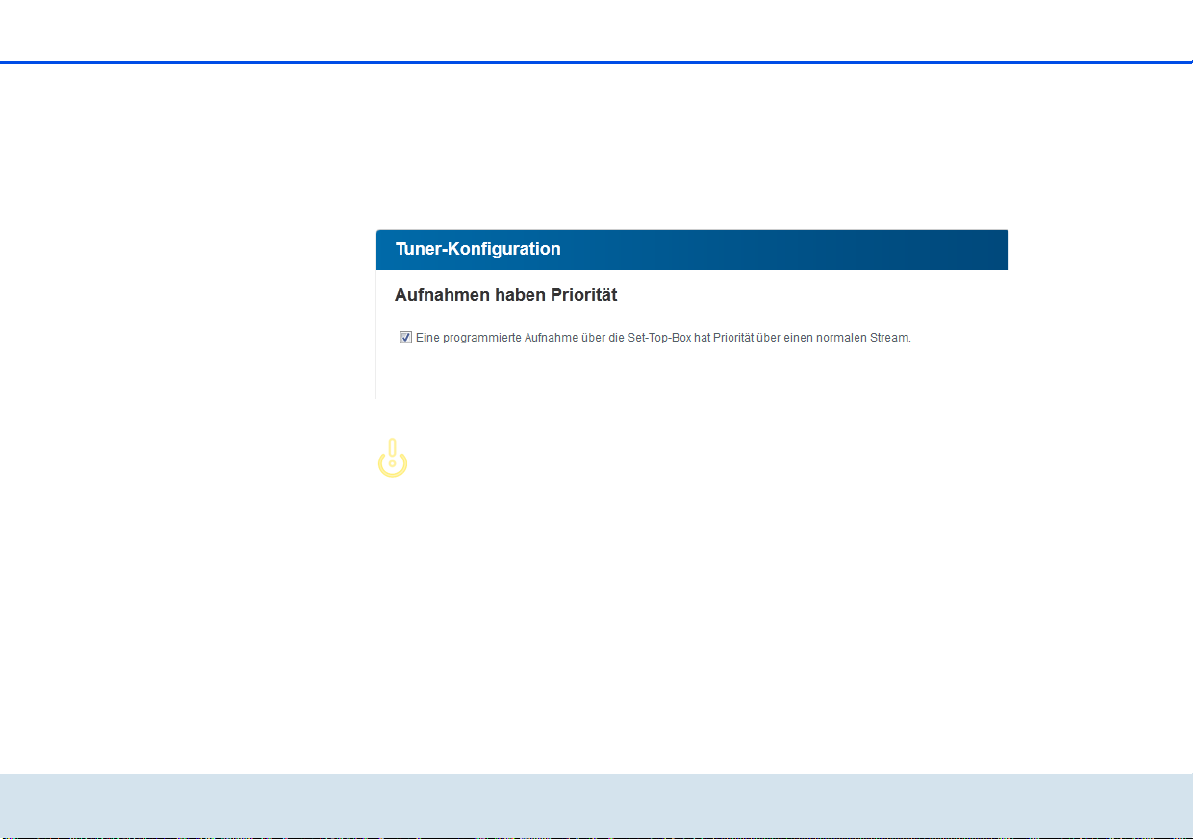

Wenn Sie beide Satellitenanschlüsse am dLAN TV SAT Multituner belegt haben und eine am dLAN TV Sat to IP Receiver initiierte Aufnahme Priori-
Sofern Sie die o. g. Option aktiviert ha­ben, ist Ihre Aufnahme auf jeden Fall gesichert, selbst wenn zwei Live­streams gleichzeitig laufen, z. B. auf ei­nem Tablet und auf dem Receiver. In diesem Fall wird ein Livestream auto­matisch abgebrochen. Es erfolgt keine Meldung darüber.
tät gegenüber einem Livestream (Datenübertragung per Internet) haben soll, aktivieren Sie die Option Eine
programmierte Aufnahme über die Settop-Box hat Priorität über einen normalen Stream.
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 27

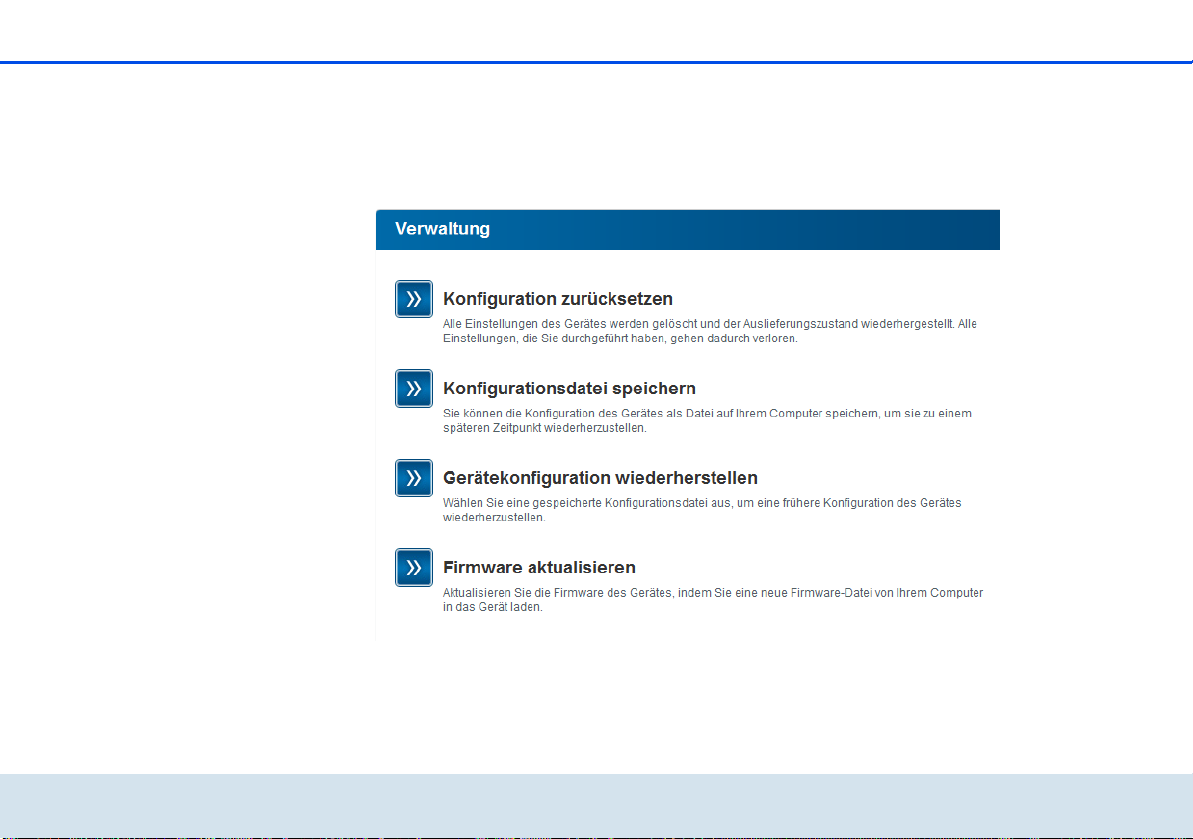

4.6 Verwaltung

Im Bereich Verwaltung können Sie die aktuelle Kon­figuration auf den Auslieferungszustand zurücksetzen, als Datei auf Ihrem Computer abspeichern oder von
dort wiederherstellen und die Firmware des dLAN TV SAT Multituner aktualisieren.
devolo dLAN TV SAT Multituner
28 Tuner-Konfiguration

4.6.1 Konfiguration zurücksetzen

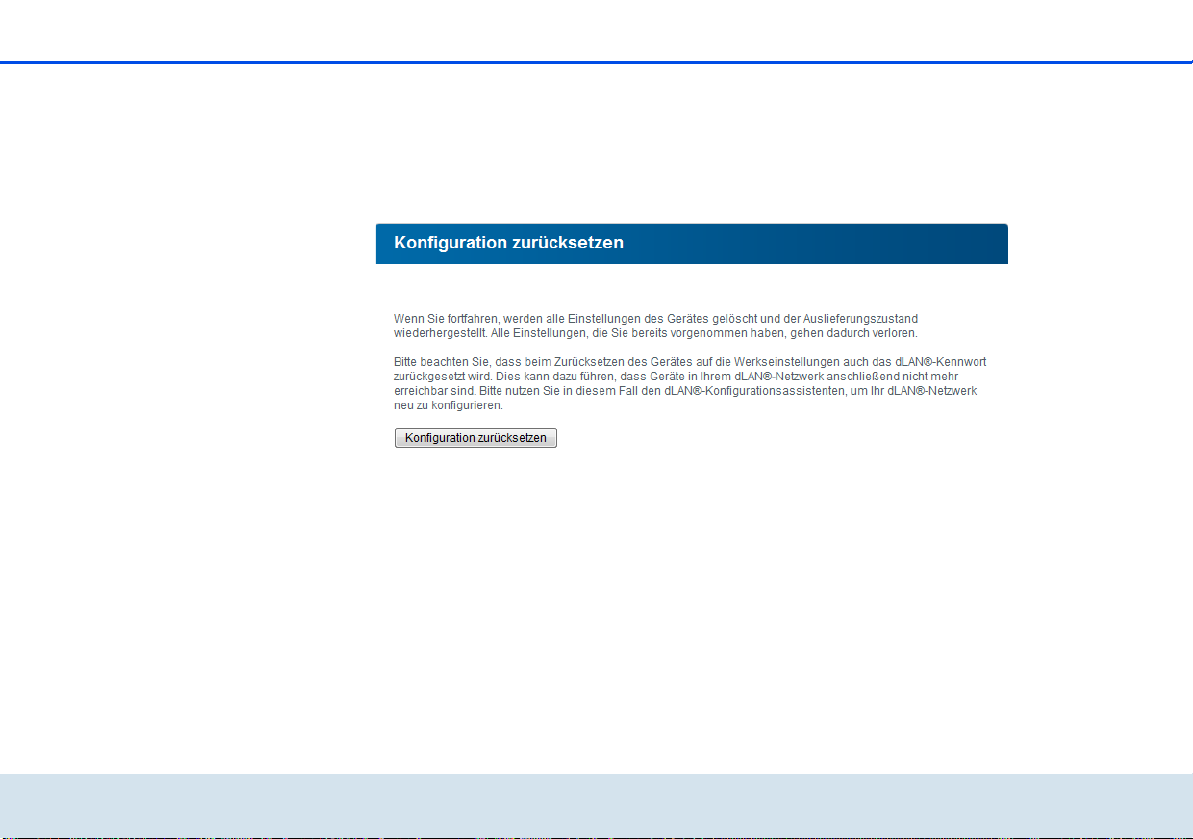

Mit dem Befehl Verwaltung Konfiguration zu­rücksetzen wird der dLAN TV SAT Multituner wieder
in den ursprünglichen Auslieferungszustand versetzt. Ihre persönlichen Einstellungen gehen dabei verloren.
Alle aktiven Konfigurationseinstellungen lassen sich zu Sicherungszwecken auf Ihren Computer übertragen, dort als Datei ablegen und wieder in den dLAN TV SAT Multituner laden. Auf diese Weise kön­nen Sie beispielsweise Konfigurationen für unter­schiedliche Netzwerkumgebungen erzeugen, mit denen Sie das Gerät schnell und einfach einrichten können.
Das zuletzt vergebene dLAN-Kennwort für den dLAN TV SAT Multituner wird ebenfalls zurückgesetzt. Um Ihr dLAN-Netzwerk erneut individuell zu sichern, lesen Sie unter 4.4.2 dLAN-Einstellungen nach.
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 29

4.6.2 Konfigurationsdatei speichern

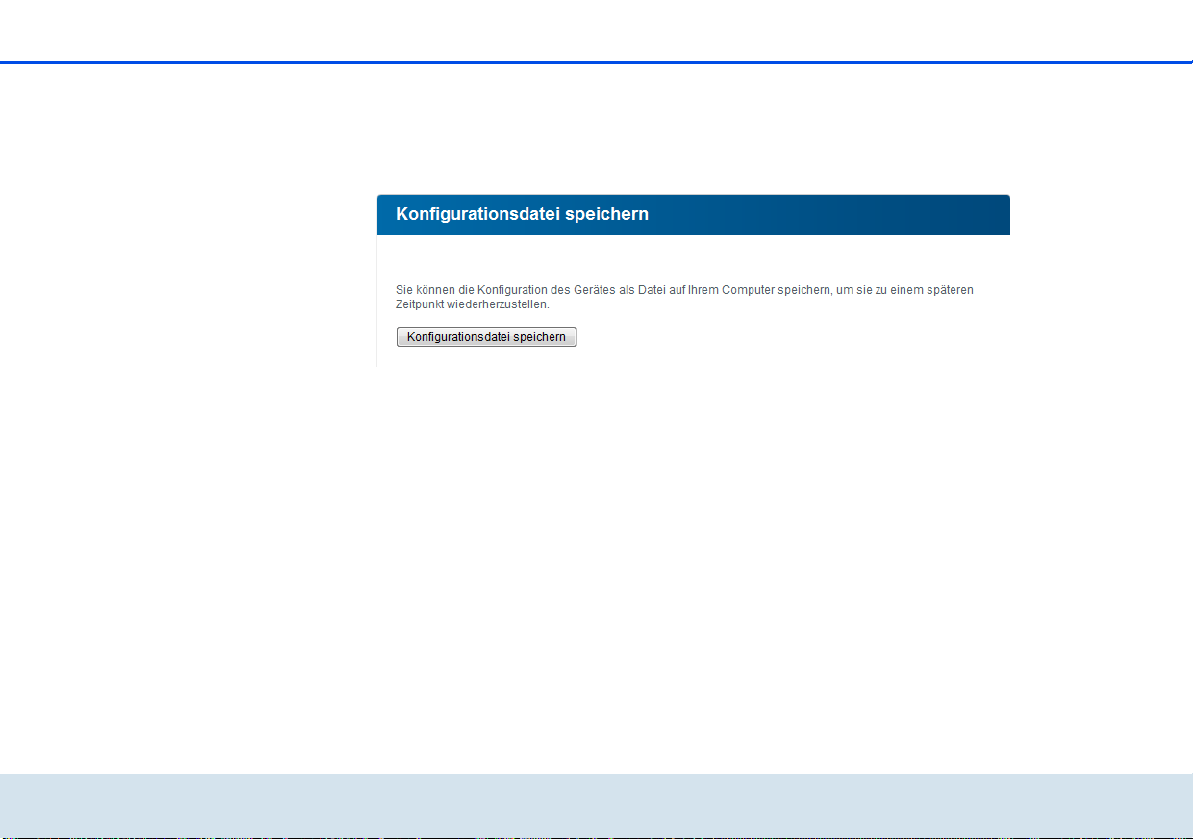

Um die aktive Konfiguration als Datei auf Ihrem Com­puter zu speichern, wählen Sie die entsprechende Schaltfläche im Bereich Verwaltung Konfigurati-
onsdatei speichern. Geben Sie dann einen Speicher­ort und einen Namen für die Einstellungsdatei an.
devolo dLAN TV SAT Multituner
30 Tuner-Konfiguration

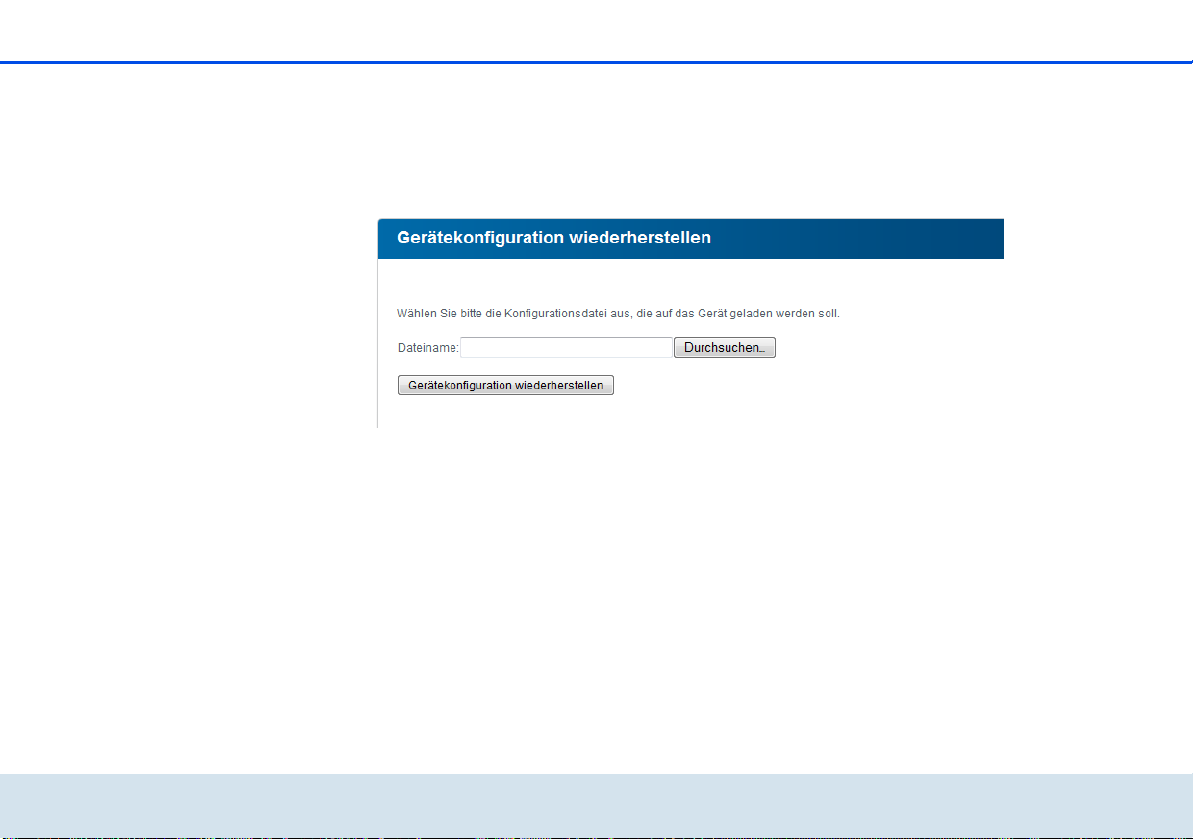

4.6.3 Konfiguration wiederherstellen

Eine bestehende Konfigurationsdatei kann im Bereich
Verwaltung Gerätekonfiguration wiederher­stellen an den dLAN TV SAT Multituner gesendet und
dort aktiviert werden. Wählen Sie eine geeignete Datei
über die Schaltfläche Durchsuchen… aus und star­ten Sie den Vorgang mit einem Klick auf die Schaltflä­che Gerätekonfiguration wiederherstellen.
devolo dLAN TV SAT Multituner
Tuner-Konfiguration 31

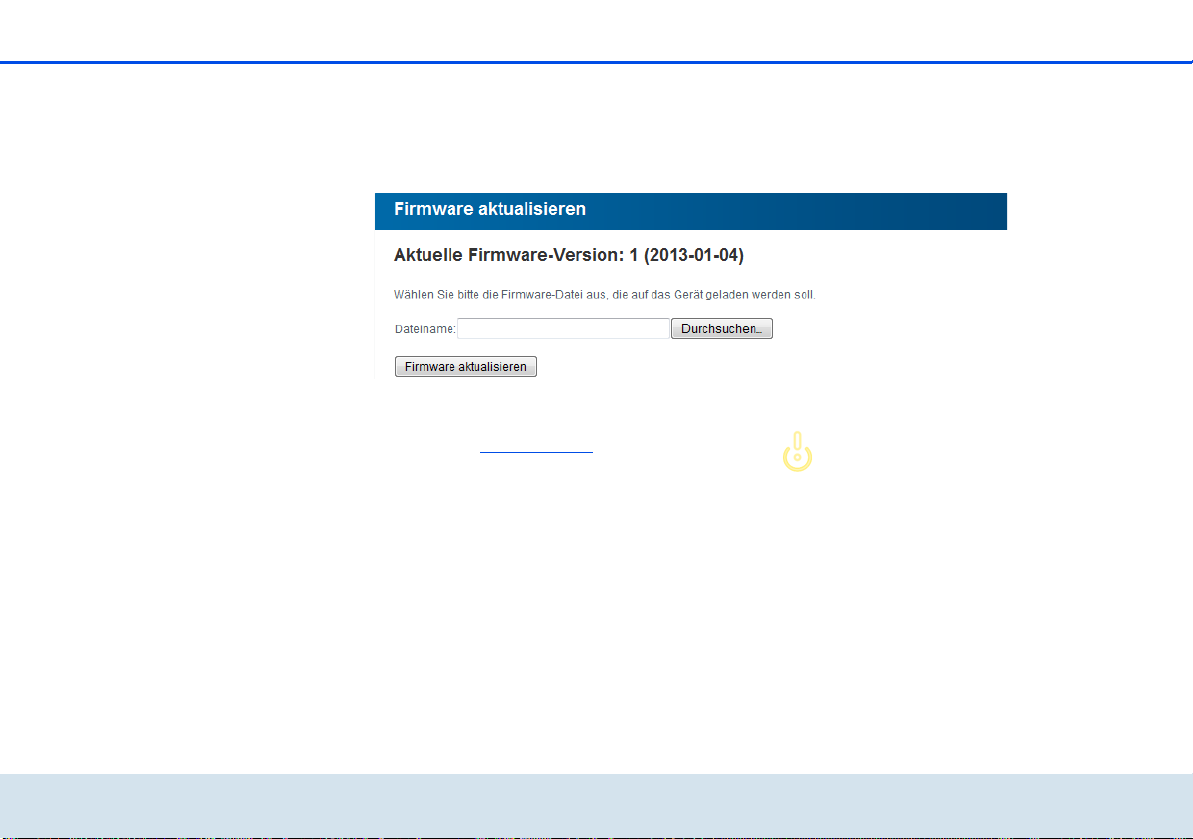

4.6.4 Firmware aktualisieren

Die Firmware des dLAN TV SAT Multituner enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet de­volo im Internet neue Versionen als Datei zum Down-
Um die Firmware auf den neuesten Stand zu brin-
gen, laden Sie zunächst von der devolo Internet­seite unter www.devolo.de den dLAN TV SAT Multituner auf Ihren Computer herunter.
Gehen Sie dann im Konfigurationsdialog in den
Bereich Verwaltung Firmware aktualisie­ren. Klicken Sie auf Durchsuchen… und wählen
Sie die heruntergeladene Datei aus.
Starten Sie den Aktualisierungsvorgang dann mit
der Schaltfläche Firmware aktualisieren.
Nach der erfolgreichen Aktualisierung wird der
dLAN TV SAT Multituner automatisch neugestar­tet.
die passende Datei für
load an, beispielsweise um bestehende Funktionen anzupassen.
Stellen Sie sicher, dass der Aktualisie­rungsvorgang nicht unterbrochen wird. Verbinden Sie Ihren Computer dazu am besten über dLAN oder LAN mit dem dLAN TV SAT Multituner und nicht über WLAN.
devolo dLAN TV SAT Multituner
32 Tuner-Konfiguration
devolo dLAN TV SAT Multituner
dLAN TV SAT App 33

5 dLAN TV SAT App

Mit der kostenlosen dLAN TV SAT App von devolo kön­nen Sie auf Ihrem Smartphone bzw. Tablet unver­schlüsseltes SAT-Fernsehen empfangen. Voraussetzung dafür, ist ein bestehender WLAN-An- schluss, der über einen dLAN-Adapter mit dem dLAN-Netzwerk verbunden ist.

5.1 Systemvoraussetzungen

kompatibel mit den Apple-Geräten: iPhone
3GS, iPhone 4, iPhone 4S, iPhone 5, iPod touch (3. Generation), iPod touch (4. Generation), iPod touch (5. Generation), iPad und benötigt eine iOS­Version 5.1 oder neuer
kompatibel mit allen Android-Geräten, welche
einen Dual-Core Prozessor, NEON-Unterstützung (z. B. Tegra3), USB-Host-Funktion, sowie Android
4.0.3 („Ice Cream Sandwich”) oder neuer besitzen
kompatibel mit Windows 8 (verfügbar ab Q3/
2013)

5.2 dLAN TV SAT App installieren

Adapter mit dem WLAN-Internetzugangsgerät verbunden haben (siehe auch 6 dLAN-Netz- werk), laden Sie die dLAN TV SAT App vom ent­sprechenden Store auf Ihr Smartphone bzw. Tablet herunter.
Der WLAN-Internetanschluss muss über einen zusätzlichen dLAN-Adapter mit dem dLAN-Netzwerk verbunden wer­den.
Am schnellsten finden Sie die devolo-App, in­dem Sie im Store auf die Lupe klicken und di­rekt nach devolo dLAN TV SAT App suchen.
Auf dem Bildschirm erscheint die App-Verknüp-
fung dLAN TV SAT App. Mit einem Tipp darauf gelangen Sie in das TV-Menü.
Nachdem Sie den dLAN TV SAT Multituner ange-
schlossen und diesen über einen weiteren dLAN-
devolo dLAN TV SAT Multituner
34 dLAN TV SAT App

5.3 Menü

Die Bildschirmoberfläche der dLAN TV SAT App passt sich der Ausrichtung (horizontal/vertikal) des Smartphones bzw. Tablet automatisch an.
Mit Streichen über den Bildschirm (rechts/ links bzw. oben/unten) blättern Sie durch das Menü, die jeweilige Ansicht oder „zappen“ durch die Programmliste.
Die dLAN TV SAT App enthält gängige TV-Programm­funktionen die im Folgenden kurz aufgezeigt werden.

5.3.1 Live-Fernsehen

Unter Live-Fernsehen wird die aktuelle Programmli­ste angezeigt. Wählen Sie ein Programm aus, indem Sie es antippen. Das Programmbild enthält Informatio­nen zu Timeshift und EPG, die per Tipp direkt oder nach kurzer Zeit automatisch ausgeblendet werden.
Wenn Sie die am rechten Bildrand dargestellten waa- gerechten Balken gedrückt halten, können Sie per drag&drop die Programmreihenfolge verändern.
Das Balkendiagramm am rechten Bildrand zeigt die Übertragungsqualität der WLAN-Verbindung an.
Per Tipp auf das Zahnrad am oberen Bildrand gelan­gen Sie zur Bild- und Audio-Einstellung, hinter dem Megaphone verbirgt sich die Lautstärkeregelung.

5.3.2 Einstellungen

Hier nehmen Sie Landes- und Satellitenangaben vor. Zur Senderauswahl können Sie die voreingestellte Astra-Liste nutzen, die alle aktuell verfügbaren Sender automatisch sucht und listet, indem Sie auf Automati­sche Erkennung tippen.
Per Tipp auf Auf ausgew. Satelliten suchen können Sie auch eine manuelle Satellitensuche starten.
Per Tipp auf Sender suchen können Sie auch eine manuelle Sendersuche starten.
Unter Timeshift-Puffer legen Sie das gewünschte Vo­lumen für Timeshift-Aufnahmen fest.
Per Tipp auf Ton im Hintergrund abspielen, läuft der Ton bei ausgeschaltetem Bildschirm weiter.
Am unteren Bildschirmrand sehen Sie über welchen WLAN-Access-Point Ihr Smartphone bzw. Tablet ge­rade verbunden ist.
Unter Geräte finden Sie Informationen zum verbunde­nen Tuner.
devolo dLAN TV SAT Multituner
dLAN-Netzwerk 35

6 dLAN-Netzwerk

6.1 Sicherheit im dLAN

Bevor Sie den devolo dLAN TV SAT Multituner in Ihrem dLAN-Netzwerk einsetzen können, müssen Sie ihn zu­nächst mit anderen dLAN-Geräten zu einem Heimnetz­werk verbinden. Zwei spezifische Informationen sind dazu von besonderer Bedeutung:
Durch die gemeinsame Verwendung eines dLAN-
Kennwortes entsteht ein abgegrenztes dLAN­Netz.
Die gemeinsame Verwendung des dLAN-Kenn-
wortes dient der Zugangskontrolle zum dLAN­Netzwerk als auch der Verschlüsselung, und damit der Abhörsicherheit, der übermittelten Daten.
Das dLAN-Kennwort wird automatisch per Verschlüs-
selungsknopf (siehe 6.2 dLAN-Netzwerk per Knopfdruck verschlüsseln) oder händisch mit Hilfe des Programmes dLAN Cockpit (siehe 6.3 dLAN Cockpit) gesetzt.

6.2 dLAN-Netzwerk per Knopfdruck verschlüsseln

Zur Verschlüsselung eines dLAN-Netzwerkes, in dem alle zugehörigen Geräte mit Verschlüsselungsknopf
ausgestattet sind, bedienen Sie sich einfach des am Gerät befindlichen Verschlüsselungsknopfes. Durch Drücken dieses Knopfes wird Ihr dLAN-Netzwerk mit­tels eines Zufallskennwortes gesichert.
Im Stand-by-Betrieb ist keine Konfigu­ration möglich.
Im Folgenden beschreiben wir anhand möglicher Netz­werkszenarien die genauen Vorgehensweisen:
Bestehendes dLAN-Netzwerk erweitern durch einen neuen dLAN TV SAT Multituner
Ist Ihr bestehendes dLAN-Netzwerk bereits mit Hilfe des Verschlüsselungsknopf gesi­chert, können Sie auch auf die gleiche Weise fortfahren, um weitere Adapter zu integrie­ren.
Nachdem Sie den neuen dLAN TV SAT Multituner er­folgreich angeschlossen haben, drücken Sie – inner- halb von 2 Minuten – zuerst den Verschlüsselungsknopf (ca. 1 Sekunde) eines Adap­ters aus Ihrem bestehenden Netzwerk und anschlie­ßend den Verschlüsselungsknopf (ca. 1Sekunde) des dLAN TV SAT Multituner.
Fertig! Der dLAN TV SAT Multituner ist in Ihr Netzwerk eingebunden. Um weitere dLAN-Geräte in Ihr Netz-
devolo dLAN TV SAT Multituner
36 dLAN-Netzwerk
Abb. 4
werk einzubinden, verfahren Sie wie gerade beschrie­ben.
dLAN TV SAT Multituner aus einem Netzwerk ent­fernen
Um einen dLAN TV SAT Multituner aus einem beste­henden Netzwerk zu entfernen, drücken Sie minde- stens 10 Sekunden den Verschlüsselungsknopf des entsprechenden des Tuners. Dieses Gerät erhält ein neues Zufallskennwort und ist damit aus Ihrem Netz­werk ausgeschlossen. Um es anschließend in ein ande­res dLAN-Netzwerk einzubinden, verfahren Sie wie
zuvor beschrieben, je nachdem ob Sie ein neues Netz­werk aufsetzen oder ein bestehendes erweitern möch­ten.
devolo dLAN TV SAT Multituner
dLAN-Netzwerk 37
Abb. 5

6.3 dLAN Cockpit

devolo dLAN Cockpit ist ein Überwachungs- und Verschlüsselungsprogramm, das alle erreichbaren dLAN-Geräte in Ihrem Heimnetzwerk aufspürt und diese zu einem sicheren Netzwerk zusammenfügt.
dLAN Cockpit ist einfach und intuitiv zu bedienen. Sie finden das Programm nach der Installation der devolo­Software in der Programmgruppe Start Alle Programme devolo.
devolo dLAN TV SAT Multituner
38 dLAN-Netzwerk
devolo dLAN TV SAT Multituner

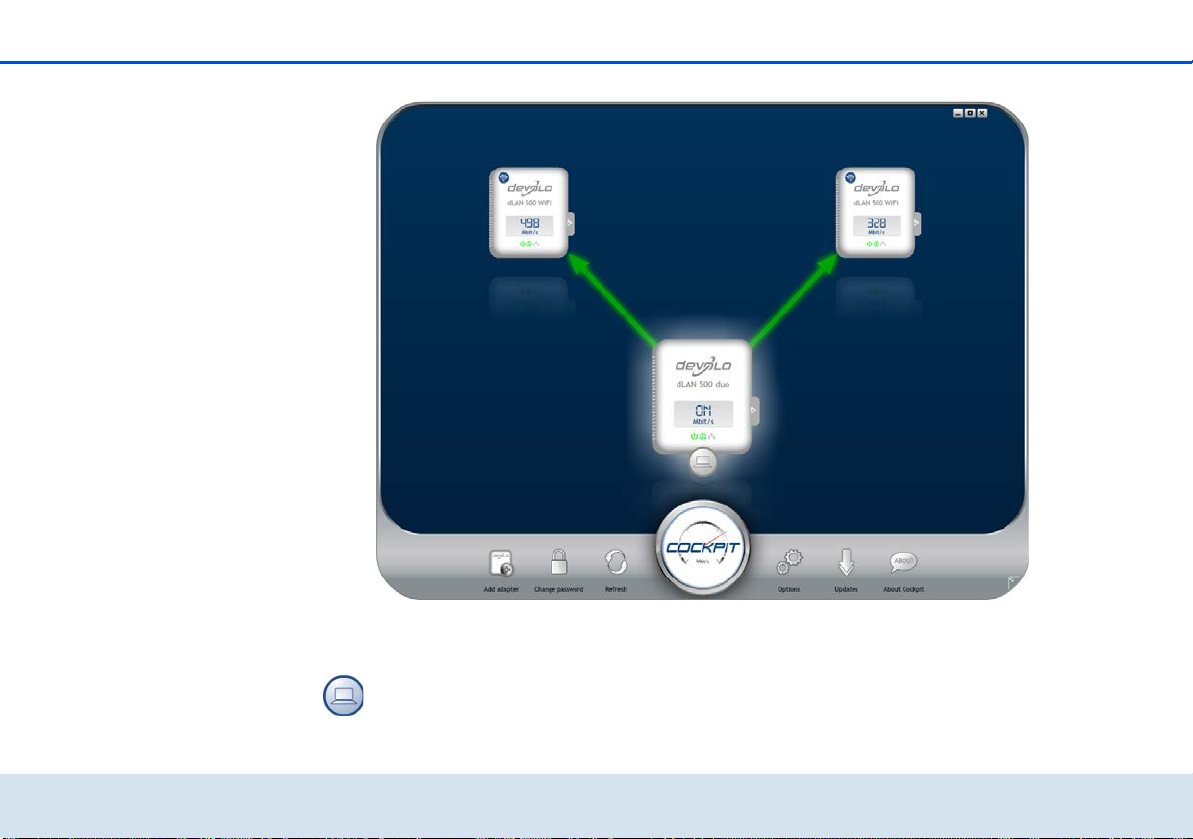

Nach dem Start von dLAN Cockpit erscheinen alle in Ihrem Heimnetzwerk erreichbaren dLAN-Geräte. Dies kann einen Augenblick dauern.
Alle im Netzwerk gefundenen Adapter erscheinen per Adaptersymbol mit entsprechendem Produktnamen. Der mit nebenstehendem Symbol gekennzeichnete Ad-
apter in der Mitte des dLAN-Netzwerkes symbolisiert Ihr lokal angeschlossenes Gerät. Haben Sie mehrere dLAN-Geräte lokal angeschlossen, können Sie zwi­schen diesen hin- und herspringen. Per Mausklick auf ein Adaptersymbol wird das entsprechende dLAN-Ge­rät aktiviert und hervorgehoben dargestellt.
dLAN-Netzwerk 39
Die farbigen Verbindungslinien der Adapter verdeutli­chen die aktuelle Übertragungsqualität:
grün: Die Netzwerkverbindung eignet sich für
HD-Video-Streaming.
orange: Die Netzwerkverbindung eignet sich für
SD-Video-Streaming und Online-Gaming.
rot: Die Netzwerkverbindung eignet sich für ein-
fachen Datentransfer sowie Internetzugang.
Findet tatsächlich Datenübertragung von einem zum anderen Gerät statt, wird die Datenrate auf dem je­weils hervorgehobenen Adapter angezeigt.
Einstellungen und Funktionen
Einstellungen zum jeweiligen hervorgehobenen Gerät bzw. zum Netzwerk können Sie
über die am unteren Bildrand liegenden Schaltflä-
chen
als auch über an jedem Adapter seitlich angeord-
neten Karteireiter vornehmen.
Mit der Schaltfläche Aktualisieren bringen Sie die Ansicht gefundener Geräte (falls nicht automatisch ge­schehen) immer auf den aktuellen Stand.
Über die Schaltfläche Optionen oder den entspre­chenden Karteireiter des jeweiligen Adapters, erfahren Sie Geräte-Informationen wie z. B. die verwendete Firmware-Version und die individuelle MAC-Adresse.
Darüber hinaus stehen Optionen wie einen Zusatzna- men vergeben, das jeweilige Gerät auf die Einstellun­gen des Auslieferungszustandes zurücksetzen oder ein Gerät aus dem bestehenden dLAN-Netzwerk ent- fernen, zur Verfügung.
Die oben genannten Einstellungsoptio­nen variieren je nach Funktion und Aus­stattung Ihres Gerätes.
Ob Informationen zu den Übertragungsleistungen Ih­rer dLAN-Adapter an devolo übertragen werden sollen, können Sie ebenfalls auswählen.
Die an devolo übermittelten Daten umfassen Performance-Werte der dLAN-Geräte. Die In­formationen werden anonymisiert und aus­schließlich statistisch ausgewertet. Sie helfen uns durch die Übermittlung, unsere Produkte weiter zu verbessern.
Die Optimierungshilfe enthält Installationshinweise sowie Informationen darüber, wie Sie Ihre Geräte opti­mal miteinander verbinden.
Über die Schaltfläche Updates können Sie automati­sche Firmware-Aktualisierungen von unserer Internet­seite www.devolo.de setzt eine aktive Internetverbindung voraus.
durchführen. Dieser Vorgang
devolo dLAN TV SAT Multituner
40 dLAN-Netzwerk

6.3.1 Mit dLAN Cockpit verschlüsseln

Wenn Sie dLAN-Geräte ohne Verschlüsselungs­knopf einsetzen, kann die Datenverschlüsselung nur über dLAN Cockpit erfolgen.
Notieren Sie vor dem Vernetzungsvor­gang die Security-IDs aller dLAN-Adap­ter. Diese eindeutige Kennung jedes dLAN-Gerätes finden Sie auf dem Eti­kett des Gehäuses. Sie besteht aus 4 x 4 Buchstaben, die durch Bindestriche voneinander abgetrennt sind (z. B. ANJR-KMOR-KSHT-QRUV). Sorgen Sie auch dafür, dass alle dLAN-Adapter mit dem Stromnetz und ggf. auch mit dem Computer bzw. den entsprechenden Netzwerkkomponenten verbunden sind.
Lokalen Adapter suchen
Nachdem dLAN Cockpit gestartet ist, wird zunächst der direkt mit Ihrem Computer verbundene dLAN­Adapter gesucht.
Adapter hinzufügen
Fügen Sie nun alle gewünschten dLAN-Geräte Ihrem dLAN-Netzwerk hinzu, indem Sie die Schaltfläche
Hinzufügen wählen. Dazu benötigen Sie den 16-
stelligen Sicherheitscode (Security-ID) der
Adapter, den Sie auf einem Etikett auf der Gehäuserückseite finden. Geben Sie diese nun in das Feld Security-ID ein und bestätigen mit OK. Ist eine Security-ID korrekt und das Gerät im dLAN-Netzwerk erreichbar, wird es Ihrem Netzwerk konfigurierter Adapter hinzugefügt und im Programm auch dargestellt.
Netzwerkkennwort ändern
Nachdem Sie nun alle gewünschten dLAN-Geräte Ih­rem dLAN-Netzwerk hinzugefügt haben, wählen Sie die Schaltfläche Kennwort ändern, um ein gemein­sames Netzwerkkennwort zu vergeben, das für alle re­gistrierten Adapter in Ihrem persönlichen Heimnetzwerk gelten soll.
Sie haben dabei die Wahl zwischen einem eigenen Kennwort, einem Zufallskennwort und dem Standard­kennwort. Um ein eigenes Kennwort mit mindestens acht Zeichen Länge festzulegen, geben Sie dieses in das Textfeld Netzwerkkennwort (min. 8 Zeichen) ein. Alternativ können Sie mit der Schaltfläche Siche- res Kennwort generieren ein zufällig gewähltes, sehr sicheres Kennwort automatisch bestimmen und zuweisen lassen. Über die Schaltfläche Ausliefe- rungskennwort wird der dLAN-Adapter auf das Standardkennwort zurückgesetzt. Normalerweise wird die Darstellung des Kennwortes aus Sicherheitsgrün-
devolo dLAN TV SAT Multituner
dLAN-Netzwerk 41
den verborgen. Durch Aktivierung der Option Zeichen anzeigen wird das aktuelle Kennwort im Textfeld les-
bar dargestellt.
Das Standardkennwort im Ausliefe­rungszustand lautet HomePlugAV.
Wird dLAN Cockpit nach der erfolgreichen Erstinstal­lation später erneut aufgerufen, beispielsweise um ei­nen neuen Adapter in das Netzwerk zu integrieren, erinnert sich die Anwendung an die bereits früher ein­gegebenen Geräte. Erfassen Sie das neue Gerät wie im Abschnitt Adapter hinzufügen beschrieben. Das aktuelle Netzwerkkennwort wird dem neu hinzu­gefügtem Gerät automatisch zugewiesen.
devolo dLAN TV SAT Multituner
42 dLAN-Netzwerk
devolo dLAN TV SAT Multituner
Anhang 43

7Anhang

7.1 Störungsbehebung

Zuverlässigkeit und einfache Bedienbarkeit sind wichtige Aspekte bei der Konzeption von dLAN TV SAT. Sollte dennoch einmal eine Störung auftreten, finden Sie in diesem Kapitel einige nützliche Hinweise, die Ihnen helfen sollen, diese zu identifizieren und zu beheben. Die Internetseite www.sat-ohne-kabel.de hält außerdem viele SAT-Informationen für Sie bereit. Sollten Sie weitere Unterstützung benötigen, erfahren Sie im Kapitel „Ein Wort vorab” am Anfang dieses Handbuchs, wie Sie zu unserer Support-Abteilung Kontakt aufnehmen können.
Kann ich die Aufnahmen auch auf dem PC wieder­geben?
Ja. Die Wiedergabe von Aufnahmen vom dLAN TV SAT to IP Receiver auf dem PC ist möglich. Sie finden die Aufnahmen unter DVR RECS. Darun­ter liegen nochmals Ordner (nach Aufnahmedatum des Programms sortiert), worin sich wiederum Chunk-Da- teien befinden. Damit diese Chunks z. B. via VLC-Player wiedergegeben werden können, müssen sie vorab in „.ts-Dateien“ umgenannt werden.
Welches DiSEqC (Digital Satellite Equipment Con­trol) Version wird unterstützt?
Der dLAN TV SAT to IP Receiver unterstützt die Versio­nen DiSEqC 1.0 und 1.1.
Kann ich den dLAN TV SAT to IP Receiver auch in einem Mehrfamilienhaus nutzen?
Bei der Übertragung der Satellitensignale vom dLAN TV SAT to IP Receiver über das Stromnetz dämp­fen Stromzähler die Signalübertragung meistens so stark, dass keine Übertragung über den Zähler hinweg möglich ist – z. B. von Wohnung zu Wohnung.
Die typische Installation in einem Mehrfamilienhaus sieht eine gemeinschaftliche SAT-Anlage vor. Solch eine SAT-Anlage ist meist über einen Stromkreis mit ei­genem Stromzähler verbunden. Eine direkte Stromver­bindung in die zu nutzende Wohnung fehlt (Stromzähler für „Gemeinstrom“ und Stromzähler für Wohnung). Somit ist eine SAT-Übertragung des dLAN TV SAT to IP Receiver von der gemeinschaftli­chen SAT-Anlage in die Wohnung oft nicht möglich.
Lösung: Sie können den dLAN TV SAT to IP Receiver innerhalb der Wohnung nutzen. Verbinden Sie den dLAN TV SAT Multituner einfach mit einer bestehen­den freien Satelliten-Anschlussdose.
devolo dLAN TV SAT Multituner
44 Anhang
Wie viele dLAN TV SAT to IP Receiver können gleichzeitig in einem Stromkreis betrieben wer­den?
Sie können bis zu 3 Systeme parallel nutzen.
7.2 Wichtige Sicherheitsanweisun­gen
Alle Sicherheits- und Bedienungsanweisungen sollten vor Inbetriebnahme der Geräte gelesen und verstan­den worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.
Die Geräte dürfen nicht geöffnet werden. Es befin-
den sich keine durch den Anwender zu wartenden Teile im Inneren der Geräte.
Versuchen Sie nicht, das Produkt selbst zu warten, sondern wenden Sie sich für jegliche Wartung ausschließlich an qualifiziertes Fachpersonal! Es besteht Stromschlaggefahr!
Verwenden Sie die Geräte ausschließlich an trok-
kenen Standorten.
Gewährleisten Sie einen stabilen Untergrund.Bei Wandmontage des dLAN TV SAT Multituner
wählen Sie für den jeweiligen Untergrund
geeignete und sichere Befestigungsmittel,
gewährleisten Sie, dass keine in der Wand
befindlichen Gas-, Wasser- oder Stromleitun­gen beschädigt werden.
Es besteht Stromschlaggefahr!
Verwenden Sie den dLAN TV SAT Multituner aus-
schließlich an einer geerdeten Antennenanlage gemäß IEC60728-11:2010.
Der bestimmungsgemäße Gebrauch des dLAN TV SAT Multituner ist der Empfang von DVB-S/S2-Satellitensi­gnalen und deren Übertragung auf ei­nen SAT>IP-Receiver bzw. auf ein internetbasierendes Endgerät (z. B. Smartphone, Tablet).
Um ein Gerät vom Stromnetz zu trennen, ziehen
Sie den Netzstecker. Dieser sollte immer einfach zu erreichen sein.
Beachten Sie die folgenden Sicher­heitshinweise, um eine Brandgefahr möglichst auszuschließen:
Stellen Sie keine Gegenstände auf die
Geräte.
devolo dLAN TV SAT Multituner
Anhang 45
Die Geräte dürfen nicht in direkter Nähe
einer offenen Flamme (z. B. Feuer, Kerze) aufgestellt werden.
Setzen Sie die Geräte nicht direkter Sonnen-
einstrahlung aus.
Die Geräte dürfen nicht in direkter Nähe
eines Heizkörpers aufgestellt werden.
Die Geräte sollten nur an Plätzen aufgestellt
werden, welche eine ausreichende Belüftung gewähren.
Stecken Sie keine Gegenstände in die Öff-
nungen der Geräte. Schlitze und Öffnungen
am Gehäuse dienen der Belüftung und dürfen weder verstopft noch abgedeckt werden.
Batterien dürfen niemals großer Hitze wie
direkte Sonneneinstrahlung, Feuer o. ä. aus­gesetzt werden.
Vor der Reinigung trennen Sie das jeweilige Gerät
vom Stromnetz. Verwenden Sie zur Reinigung des Gerätes niemals Wasser, Verdünner, Benzol, Alko­hol oder andere scharfe Reinigungsmittel, da dies zu Beschädigungen des Gehäuses führen kann, sondern nur ein feuchtes Tuch.
Die Geräte sollten ausschließlich an einem Versor-
gungsnetz betrieben werden, wie auf dem Typen­schild beschrieben.
Im Schadensfall trennen Sie das jeweilige Gerät
vom Stromnetz und wenden sich an Ihren Kun­dendienst. Ein Schadensfall liegt vor,
wenn das Stromkabel oder der Stecker
beschädigt ist.
Es besteht Stromschlaggefahr!
wenn das Gerät mit Flüssigkeit überschüttet
wurde oder Gegenstände in das Gerät hinein geraten sind.
wenn das Gerät Regen oder Wasser ausge-
setzt war.
wenn das Gerät nicht funktioniert, obwohl
alle Bedienungsanweisungen ordnungsge­mäß befolgt wurden.
wenn das Gehäuse des Gerätes beschädigt
ist.
devolo dLAN TV SAT Multituner
46 Anhang

7.3 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separa­ten Sammelsystem:
Das Symbol des durchgestrichenen Mülleimers auf dem Gerät bedeutet, dass es sich bei diesem Adapter um ein elektrisches bzw. elektronisches Gerät im An­wendungsbereich des deutschen Elektrogesetzes han­delt.
Seit dem 24. März 2006 dürfen derartige Altgeräte nicht mehr im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt­oder Gemeindeverwaltung, um die Adresse und die Öffnungszeiten der nächstgelegenen Sammelstelle zu erfahren.
7.4 Allgemeine Garantiebedingun­gen
Diese Garantie gewährt die devolo AG den Erwerbern von devolo­Produkten nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der fol­genden Bedingungen:
1 Garantieumfang
a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen
Teilen. Sie wird in der Form geleistet, dass Teile, die nachweis-
lich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations- und/oder Materialfehlern defekt geworden sind, nach devolos Wahl kostenlos ausgetauscht oder repariert werden. Alternativ hierzu behält devolo sich vor, das defekte Gerät gegen ein Ersatzgerät mit gleichem Funktionsumfang und gleichen Lei­stungsmerkmalen auszutauschen. Handbücher und evtl. mit­gelieferte Software sind von der Garantie ausgeschlossen.
b) Die Kosten für Material und Arbeitszeit werden von devolo
getragen, nicht aber die Kosten für den Versand vom Erwerber
zur Service-Werkstätte und/oder zu devolo. c) Ersetzte Teile gehen in devolos Eigentum über. d) devolo ist berechtigt, über die Instandsetzung und den Aus-
tausch hinaus technische Änderungen (z. B. Firmware-
Updates) vorzunehmen, um das Gerät dem aktuellen Stand der
Technik anzupassen. Hierfür entstehen dem Erwerber keine
zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.
2 Garantiezeit
Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Ga­rantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den devolo-Fachhändler. Von devolo erbrachte Garantieleistungen be­wirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er­satzteile endet mit der Garantiefrist für das ganze Gerät.
3Abwicklung
a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so
sind Garantieansprüche unverzüglich, spätestens jedoch inner-
halb von sieben Tagen geltend zu machen. b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse
beschädigt), sind unverzüglich gegenüber der mit dem Trans-
port beauftragten Person und dem Absender geltend zu
machen. Äußerlich nicht erkennbare Schäden sind unverzüg-
lich nach Entdeckung, spätestens jedoch innerhalb von drei
Tagen nach Anlieferung, schriftlich gegenüber der Transport-
person und dem Absender zu reklamieren.
devolo dLAN TV SAT Multituner
Anhang 47
c) Der Transport zu und von der Stelle, welche die Garantiean-
sprüche entgegennimmt und/oder das instandgesetzte Gerät austauscht, geschieht auf eigene Gefahr und Kosten des Erwerbers.
d) Garantieansprüche werden nur berücksichtigt, wenn mit dem
Gerät eine Kopie des Rechnungsoriginals vorgelegt wird. devolo behält sich in Einzelfällen vor, sich das Rechnungsorigi­nal vorlegen zu lassen.
4 Ausschluss der Garantie
Jegliche Garantieansprüche sind insbesondere ausgeschlossen,
a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt
worden ist,
b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch
Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.) beschädigt oder zerstört wurde,
c) wenn das Gerät unter Bedingungen gelagert oder betrieben
wurde, die außerhalb der technischen Spezifikationen liegen,
d) wenn die Schäden durch unsachgemäße Behandlung – insbe-
sondere durch Nichtbeachtung der Systembeschreibung und der Betriebsanleitung – aufgetreten sind,
e) wenn das Gerät durch hierfür nicht von devolo beauftragte
Personen geöffnet, repariert oder modifiziert wurde,
f) wenn das Gerät mechanische Beschädigungen irgendwelcher
Art aufweist,
g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)
gemeldet worden ist.
5 Bedienungsfehler
Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes durch fehlerhafte Fremd-Hardware, -Software, Installation oder Bedienung verursacht wurde, behält devolo sich vor, den entstande­nen Prüfaufwand dem Erwerber zu berechnen.
6 Ergänzende Regelungen
Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu de­volo abschließend.
a) Durch diese Garantie werden weitergehende Ansprüche, ins-
besondere solche auf Wandlung oder Minderung, nicht
begründet. Schadensersatzansprüche, gleich aus welchem
Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.
bei Personenschäden oder Schäden an privat genutzten
Sachen nach dem Produkthaftungsgesetz oder in Fällen des
Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet
wird. b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von
entgangenem Gewinn, mittelbaren oder Folgeschäden. c) Für Datenverlust und/oder die Wiederbeschaffung von Daten
haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit
nicht. d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-
lich oder grob fahrlässig verursacht hat, haftet devolo für den
typischen Wiederherstellungsaufwand, der bei regelmäßiger
und gefahrentsprechender Anfertigung von Sicherheitskopien
eingetreten wäre. e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist
nicht übertragbar. f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.
Hat der Erwerber keinen allgemeinen Gerichtsstand in der
Bundesrepublik Deutschland oder verlegt er nach Vertragsab-
schluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus
dem Geltungsbereich der Bundesrepublik Deutschland, ist
devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls
Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeit-
punkt der Klageerhebung nicht bekannt ist. g) Es findet das Recht der Bundesrepublik Deutschland Anwen-
dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo
und dem Erwerber nicht.
devolo dLAN TV SAT Multituner
48 Anhang
devolo dLAN TV SAT Multituner

Index

A
Auslieferungskennwort 40
B
Bestimmungsgemäßer Gebrauch 8
C
CE 7
D
DHCP-Server 23
9
dLAN dLAN-Kennwort dLAN-Verschlüsselung
E
Entsorgung von Altgeräten 46
G
Garantie 46
I
IP-Adresse 23
L
Lieferumfang 13
N
Netzwerkanschluss des dLAN TV SAT Multituner 15
Netzwerkkennwort Neuen Adapter ins Netzwerk integrieren
25
25
40
41
S
Security-ID 21, 40
Sicheres Kennwort generieren Sicherheitsanweisungen
44
V
Verschlüsselungsknopf 15
40
devolo dLAN TV SAT Multituner
devolo dLAN TV SAT Multituner
Loading...
