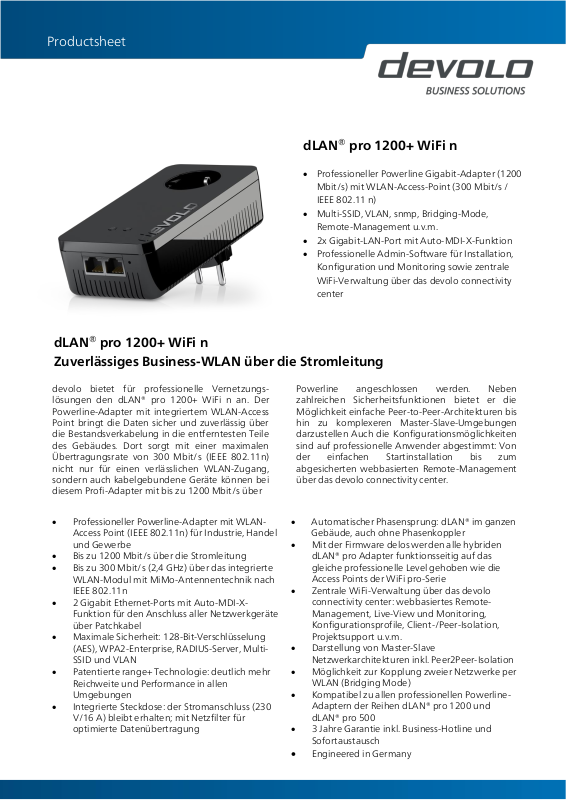

Productsheet

dLAN® pro 1200+ WiFi n

 Professioneller Powerline Gigabit-Adapter (1200

Mbit/s) mit WLAN-Access-Point (300 Mbit/s /
IEEE 802.11 n)

 Multi-SSID, VLAN, snmp, Bridging-Mode,

Remote-Management u.v.m.

 2x Gigabit-LAN-Port mit Auto-MDI-X-Funktion
 Professionelle Admin-Software für Installation,

Konfiguration und Monitoring sowie zentrale
WiFi-Verwaltung über das devolo connectivity
center

dLAN® pro 1200+ WiFi n
Zuverlässiges Business-WLAN über die Stromleitung

devolo bietet für professionelle Vernetzungs­lösungen den dLAN® pro 1200+ WiFi n an. Der
Powerline-Adapter mit integriertem WLAN-Access
Point bringt die Daten sicher und zuverlässig über
die Bestandsverkabelung in die entferntesten Teile
des Gebäudes. Dort sorgt mit einer maximalen
Übertragungsrate von 300 Mbit/s (IEEE 802.11n)
nicht nur für einen verlässlichen WLAN-Zugang,
sondern auch kabelgebundene Geräte können bei
diesem Profi-Adapter mit bis zu 1200 Mbit/s über

Powerline angeschlossen werden. Neben
zahlreichen Sicherheitsfunktionen bietet er die
Möglichkeit einfache Peer-to-Peer-Architekturen bis
hin zu komplexeren Master-Slave-Umgebungen
darzustellen Auch die Konfigurationsmöglichkeiten
sind auf professionelle Anwender abgestimmt: Von
der einfachen Startinstallation bis zum
abgesicherten webbasierten Remote-Management
über das devolo connectivity center.

 Professioneller Powerline-Adapter mit WLAN-

Access Point (IEEE 802.11n) für Industrie, Handel
und Gewerbe

 Bis zu 1200 Mbit/s über die Stromleitung
 Bis zu 300 Mbit/s (2,4 GHz) über das integrierte

WLAN-Modul mit MiMo-Antennentechnik nach
IEEE 802.11n

 2 Gigabit Ethernet-Ports mit Auto-MDI-X-

Funktion für den Anschluss aller Netzwerkgeräte
über Patchkabel

 Maximale Sicherheit: 128-Bit-Verschlüsselung

(AES), WPA2-Enterprise, RADIUS-Server, Multi­SSID und VLAN

 Patentierte range+ Technologie: deutlich mehr

Reichweite und Performance in allen
Umgebungen

 Integrierte Steckdose: der Stromanschluss (230

V/16 A) bleibt erhalten; mit Netzfilter für
optimierte Datenübertragung

 Automatischer Phasensprung: dLAN® im ganzen

Gebäude, auch ohne Phasenkoppler

 Mit der Firmware delos werden alle hybriden

dLAN® pro Adapter funktionsseitig auf das
gleiche professionelle Level gehoben wie die
Access Points der WiFi pro-Serie

 Zentrale WiFi-Verwaltung über das devolo

connectivity center: webbasiertes Remote­Management, Live-View und Monitoring,
Konfigurationsprofile, Client-/Peer-Isolation,
Projektsupport u.v.m.

 Darstellung von Master-Slave

Netzwerkarchitekturen inkl. Peer2Peer-Isolation

 Möglichkeit zur Kopplung zweier Netzwerke per

WLAN (Bridging Mode)

 Kompatibel zu allen professionellen Powerline-

Adaptern der Reihen dLAN® pro 1200 und
dLAN® pro 500

 3 Jahre Garantie inkl. Business-Hotline und

Sofortaustausch

 Engineered in Germany

devolo AG

Charlottenburger Allee 60  52068 Aachen  Tel.: [phone]  Fax.: [phone]  www.devolo.de  [e-mail]

Technische Daten – dLAN® pro 1200+ WiFi n

dLAN

Geschwindigkeit

Wi-Fi 300 (Mbit/s, 2x2 MIMO/ 2,4 GHz),
Ethernet 10/100/1000 (Mbit/s)
Powerline 200/500/600/1200 (Mbit/s)

Protokoll

CSMA/CA

Modulation

Powerline OFDM - 4096/1024/256/64­QAM, QPSK, BPSK, Powerline 2880
Wi-Fi DSSS (IEEE 802.11b), Wi-Fi OFDM
(IEEE 802.11 g, n)

Sicherheit

WPA/WPA2,
WPA/WPA2 Enterprise-Mode (802.1x),
MAC-Address Filter*
128 Bit AES

Dämpfungsfilter

2 – 68 MHz

Filtercharakteristik

-22 db bis -45 db

Ethernet

Protokolle

Virtual Local Area Network (VLAN),
Anzahl an VLANs: 16 (4096 IDs)
Wi-Fi Client, Multi SSIDs: 16
2x Ethernet RJ45
2x2 for 2,4

Taster und LED

dLAN (multi)

WiFi
Pairing
Wi-Fi on/off
Factory Default

Zusätzliche Features

Zentrale Verwaltung über das devolo connectivity center
SNMP v1, v2c, v3-Unterstützung für professionelles
Monitoring

AVpro Manager Integration

Stromsparmodus an-/abschaltbar

HTML-Konfigurationsseite

Interfaces an-/abschaltbar

Taster an-/abschaltbar

Master/Slave Architektur

dcc Features

Anzeigen gerätespezifischer Informationen und Statistiken

WLAN-Konfiguration: Band-Steering, Radio, etc.

Erweiterte debug-Informationen

30 Tage Historie

Umfangreiche Möglichkeiten zur Startseiten-Konfiguration
inkl. Online-Designer

- Zeitgesteuerter Zugang

- WYSIWYG

- Anmeldung durch: Gutscheine, Social Media,

Click-through und Kennwörter

Standards

IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x,
IEEE 802.11 b, g, n (2.4 GHz), IEEE 802.3az, IEEE 802.1p,

IEEE 1901, Auto MDI/X, Peer to Peer Isolation, HomePlug

Unterstützte Betriebssysteme

Windows 7/8.x/10 (x86/x64)

Ubuntu 14.10 x86/x64; openSUSE 12.3 x86/x64

Umgebung und Physikalische Daten

Stromversorgung

196 – 250V / 50Hz

Steckdose

Integriert, 16A Ausgangsleistung

Leistungsaufnahme

Maximal
W/A:

10,4 / 0,1

Typisch W/A:
Stand-by W/A

8,1 / 0,1
2,2 / 0,1

Temperatur

Betrieb

0 – 40 °C @ <90%
Luftfeuchte, nicht
kondensierend

Lagernd

-25 –70 °C @ <90%
Luftfeuchte, nicht
kondensierend

Garantie

3 Jahre

Lieferumfang

devolo dLAN pro 1200+ WiFi n

Netzwerkkabel

Installations-Flyer

CE-Flyer

Vertrieb

Art.-Nr:

9986

EAN:

4250059699861

Gewicht:

330 g

Größe:

152(L) x 76(B) x 40(H) mm

Gewicht WEEE

375 g

Papier (Grüner Punkt):

165 g

Plastik (Grüner Punkt):

2 g

Sonstiges (Grüner Punkt):

0,2 g

* Nur in Verbindung mit dem devolo connectivity center nutzbar.

© 2016 devolo AG, Germany. Alle Rechte vorbehalten.
Technische Daten können ohne vorherige Ankündigung
geändert werden. Version: DE 10.01.2017

devolo connectivity center

Alle Informationen und Features zum devolo connectivity center
finden Sie hier: www.devolo.biz/dcc
