Devolo dLAN 85 HSmini User guide [de]

© 2009 devolo AG Aachen (Deutschland)
Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften de­volo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.
Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Er­laubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Marken
®
ist eine eingetragene Marke der HomePlug Powerline Alliance.
®
ist eine eingetragene Marke von Linus Torvalds.
®
ist eine eingetragene Marke von Canonical Ltd.
®
und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.
®
und Microsoft® sind eingetragene Marken von Microsoft, Corp.
®
, devolo sowie das devolo-Logo sind eingetragene Marken der devolo AG.
Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die ge­nannten Daten ohne Ankündigung zu ändern, und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
devolo AG
Charlottenburger Allee 60 52068 Aachen Deutschland
www.devolo.de
Aachen, Dezember 2009

Inhalt

Inhalt
1 Ein Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Vielen Dank für Ihr Vertrauen! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1.1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.2 dLAN 85 HSmini auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.3 Anwendungsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.3 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3.4 dLAN 85 HSmini anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3.5 Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.5.1 Software für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.5.2 Software für Mac OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.5.3 Software für Linux (Ubuntu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4 Sicherheit im dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4.1 dLAN-Netzwerk per dLAN-Konfigurationsassistent verschlüsseln . . . . . . . . . . . . . . . . . . . . . 16
4.2 devolo Informer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
5.1 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
5.2 Wichtige Sicherheitsanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
5.3 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5.4 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
devolo dLAN 85 HSmini
Inhalt
devolo dLAN 85 HSmini
Ein Wort vorab 4

1Ein Wort vorab

1.1 Vielen Dank für Ihr Vertrauen!

Mit dem dLAN 85 HSmini haben Sie sich für ein Highspeed-dLAN-Gerät der neuen Generation ent­schieden, das Ihre Computer vernetzt und das Inter­net durch das ganze Haus verlängert. Die dLAN­Technologie nutzt zur Datenübertragung das hausin­terne Stromnetz als „langes Netzwerkkabel” – mit einer Reichweite von 200 Metern! Im Handumdre­hen bauen Sie darüber ein Heimnetzwerk auf, ohne zusätzliche Kabel zu verlegen. Auch spielen Wider­stände wie Wände oder Decken keine Rolle. Das kompakte Gehäuse-Design sowie der niedrige Stromverbrauch im Betriebszustand runden das be­nutzerfreundliche Profil des dLAN 85 HSmini weiter­hin ab.
Mit Übertragungsraten von bis zu 85 Mbit/s und der DESpro-Verschlüsselung surfen Sie mit dem dLAN 85 HSmini schnell und sicher. Außerdem ist er voll kompatibel zu Highspeed-dLAN-Adaptern der ersten Generation (14 Mbit/s bzw. 85 Mbit/s).
Kapitel 2 erfahren Sie in Kapitel 3, wie Sie das dLAN 85 HSmini erfolgreich in Betrieb nehmen. Kapi- tel 4 beschreibt die Konfiguration Ihres dLAN-Netzes. Tipps zur Bandbreitenoptimierung, Sicherheitsanwei­sungen sowie unsere Garantiebedingungen in Kapitel
5 bilden den Abschluss des Handbuches.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeu­tung der verwendeten Symbole.
Sehr wichtiger Hinweis, dessen Nicht­beachtung zu Schäden führen kann.
Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.
Zusätzliche Informationen und Tipps zu Hin­tergründen und zur Konfiguration Ihres Gerä­tes.
Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie doch gerne unter der E­Mail-Adresse support@devolo.com auf!
Kontakt mit uns

1.1.1 Zu diesem Handbuch

Neben einer kleinen Einführung in das Thema „dLAN“ sowie Darstellungen von Anwendungsbeispielen in
devolo dLAN 85 HSmini
devolo im Internet
Weitergehende Informationen zu unseren Produkten finden Sie immer auch im Internet unter
5 Ein Wort vorab
www.devolo.de
sich nicht nur Produktbeschreibungen und Dokumentationen, sondern auch aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterladen.
Besonders empfehlenswert sind auch die umfangrei­chen devolo-Fachbücher zum Thema „Heim-Netz­werk“, in denen Sie viele interessante Hintergrundinformationen finden können. Diese ste­hen auf unserer Internetseite kostenfrei im Bereich Info Center Bücher zum Download bereit.
. Im Bereich Service Center lassen
devolo dLAN 85 HSmini
Einleitung 6

2 Einleitung

dLAN ist eine intelligente und sichere Technologie, mit der Sie einfach, schnell und preiswert ein Heimnetz­werk über das Stromnetz aufbauen, ohne erst eine teu­re und lästige Verkabelung durchführen zu müssen.
Dabei müssen sich Leistungsdaten und Installations­aufwand nicht hinter den traditionellen Methoden ver­stecken. Ganz im Gegenteil: Mit dLAN erreichen Sie mittlerweile ähnliche Geschwindigkeiten wie mit ande­ren LAN-Technologien – aber die Installation ist im Handumdrehen erledigt!
devolo dLAN 85 HSmini
7 Einleitung

2.1 Was steckt hinter dLAN?

Beim dLAN (direct Local Area Network) wird das vor­handene Stromnetz zur Übertragung von Daten zwi­schen verschiedenen, über entsprechende Adapter miteinander verbundenen, Computern und anderen Netzwerkkomponenten genutzt. Sprichwörtlich jede Steckdose wird dadurch auch zur „Netzwerksteckdo­se“. Zur Übermittlung werden die Daten umgewandelt („moduliert“) und als Signal über die Stromleitungen geschickt. Modernste Technik gewährleistet dabei, dass sich Strom- und Datennetz nicht gegenseitig stö­ren. Dabei ist die Vernetzung über dLAN schnell und si­cher. Die übertragenen Informationen werden mit einem Kennwort verschlüsselt, um das einfache Abhö­ren durch Dritte zu verhindern.

2.2 dLAN 85 HSmini auf einen Blick

Extra-kleines Gehäuse-Design für dezente und fle-
xible Positionierung
Geringer Stromverbrauch im BetriebszustandHighspeed-HomePlug-Gerät mit hohen Übertra-
gungsraten von bis zu 85 Mbit/s und damit per­fekt geeignet für Computer, Spielekonsolen, Internetradio, Netzwerkdrucker oder NAS-Fest­platten und Internetmedien
Hohe Reichweite von 200 Metern in Gebäuden:
Die dLAN-Technologie nutzt das hausinterne Stromnetz als “langes Netzwerkkabel”.
Perfekt informiert mit übersichtlicher 3-LED-Sta-
tusanzeige
Keine Konfiguration notwendig – Adapter in die
Steckdose stecken, über Netzwerkkabel mit Com­puter verbinden, fertig!
Hohe Abhörsicherheit dank DESpro-Verschlüsse-
lung
Benutzerfreundliche Software für PC (Windows XP
(32 bit), Windows Vista Home Premium (32 bit/ 64 bit), Windows 7 Home Premium (32 bit/ 64 bit)), Linux (Ubuntu) und Mac OS X ermöglicht eine individuelle Netzwerkverschlüsselung für noch mehr Sicherheit.
Volle Kompatibilität zu devolo-Adaptern der
ersten dLAN-Generation (14 Mbit/s bzw. 85 Mbit/s)
devolo dLAN 85 HSmini
Einleitung 8

2.3 Anwendungsbeispiele

Vernetzung von zwei Computern (Abb.1)
Abb. 1
Internet über die Stromleitung verlängern (Abb. 2)
Abb. 2
devolo dLAN 85 HSmini
9 Einleitung
Internetfernsehen über die Stromleitung realisie­ren (Abb. 3)
Abb. 3
Spielekonsole über die Stromleitung mit einem Modem/Router verbinden (Abb. 4)
devolo dLAN 85 HSmini
Abb. 4
Einleitung 10

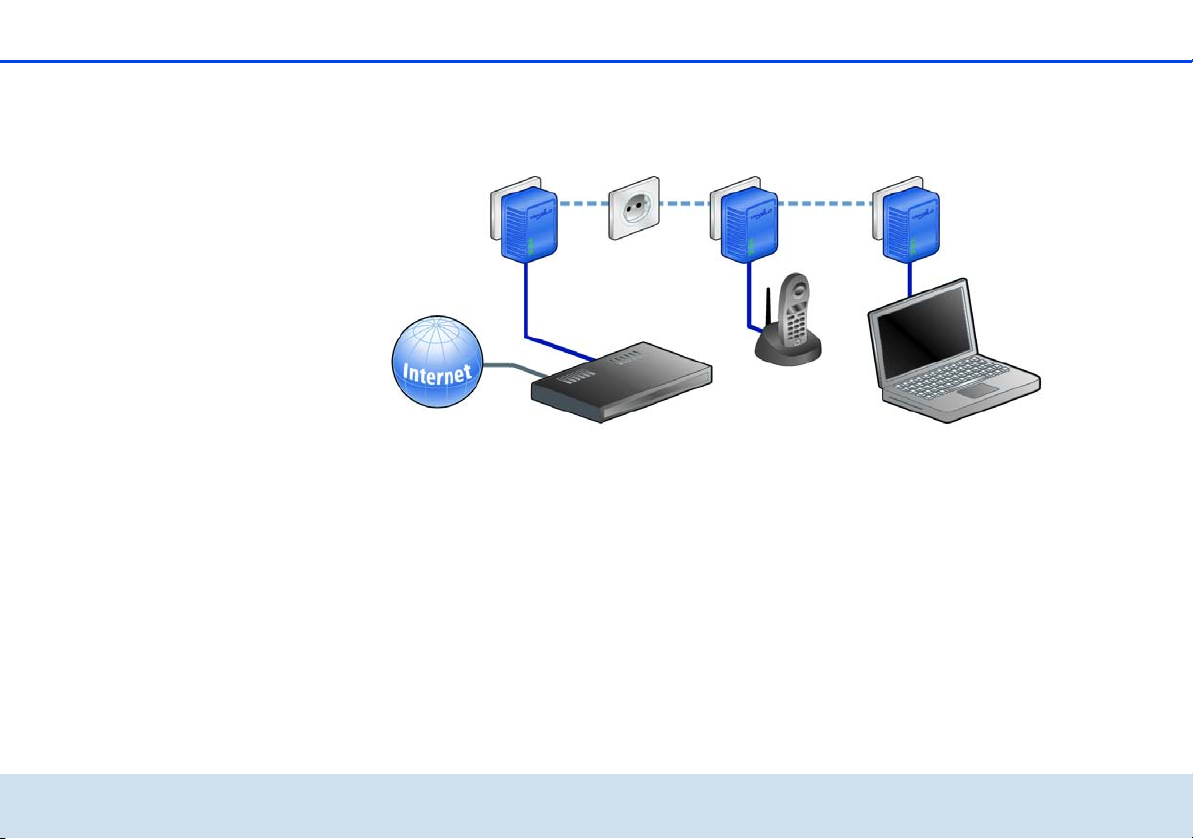

IP-Telefon (VoIP) und mobiler Internetanschluss (Abb. 5) im Haus
Abb. 5
devolo dLAN 85 HSmini
11 Einleitung
devolo dLAN 85 HSmini
Inbetriebnahme 12

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres dLAN 85 HSmini. Wir beschrei­ben Funktionen sowie den Anschluss des Gerätes, stel­len Ihnen die mitgelieferte devolo-Software vor und führen Sie durch deren Installation.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN 85 HSmini beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:
Single Kit:
dLAN 85 HSmini Netzwerkkabel gedruckte InstallationsanleitungCD mit Software und Online-Dokumentation
oder
Starter Kit:
Zwei dLAN 85 HSmini Zwei Netzwerkkabel gedruckte InstallationsanleitungCD mit Software und Online-Dokumentation
oder
Network Kit:
Drei dLAN 85 HSmini Drei Netzwerkkabel gedruckte InstallationsanleitungCD mit Software und Online-Dokumentation
devolo behält sich das Recht vor, Änderungen im Lie­ferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

Betriebssysteme: Windows XP (32 bit), Win-
dows Vista Home Premium (32 bit/64 bit), Win­dows 7 Home Premium (32 bit/64 bit), Linux (Ubuntu), Mac OS X und alle netzwerkfähigen Betriebssysteme
Netzwerkanschluss
Beachten Sie, dass Ihr Computer bzw. das je­weilige Gerät über eine Netzwerkkarte bzw. einen Netzwerkadapter mit Netzwerkschnitt­stelle verfügen muss.
devolo dLAN 85 HSmini
13 Inbetriebnahme
Beachten Sie, dass dLAN-Geräte wie devolo dLAN duo (14 Mbit/s) und de­volo dLAN 85 HSmini (85 Mbit/s) mit dLAN 200 AV-Geräten (200 Mbit/s) im gleichen Stromnetz ohne gegenseitige Störungen betrieben werden, aber nicht direkt miteinander kommunizie­ren können. Mehr Wissenswertes über dLAN finden Sie auf unserer Internet­seite www.devolo.de ter.
im Bereich Info Cen-
devolo dLAN 85 HSmini
Inbetriebnahme 14

3.3 Funktionen

Das dLAN 85 HSmini besitzt 3 Kontroll-Leuchten (LEDs) sowie einen Netzwerkanschluss.
Power
Leuchtet grün, wenn das dLAN 85 HSmini betriebsbe­reit ist.
dLAN
grün: Es besteht eine Verbindung zum dLAN-Netz­werk; blinkt bei Datenübertragung.
Ethernet
grün: Es besteht eine 100 Mbit/s bzw. 10 Mbit/s-Ver­bindung zum Ethernet-Netz; blinkt bei Datenübertra­gung.
Netzwerkanschluss
Hier verbinden Sie das dLAN 85 HSmini über das mit­gelieferte Netzwerkkabel mit einem Computer oder ei­nem anderen Netzwerkgerät.

3.4 dLAN 85 HSmini anschließen

Schließen Sie das dLAN 85 HSmini über das bei-
liegende Netzwerkkabel an einen Netzwerkan­schluss Ihres eingeschalteten Computers oder an ein anderes Netzwerkgerät an.
Stecken Sie das dLAN 85 HSmini in eine Wand-
steckdose.
Vermeiden Sie nach Möglichkeit die Verbin­dung mittels Steckdosenleisten. Die Übertra­gung der dLAN-Signale kann hier eingeschränkt sein. Suchen Sie stattdessen besser eine freie Wandsteckdose.
Nachdem Sie mindestens zwei dLAN 85 HSmini-
Geräte wie unter schlossen haben, ist Ihr dLAN-Netzwerk bereits eingerichtet. Um Ihr dLAN-Netzwerk individuell vor unbefugtem Zugriff zu sichern, sollten Sie sich zunächst die Security-IDs der dLAN-Geräte notie­ren. Diese eindeutige Kennung jedes dLAN-Gerä­tes finden Sie auf dem Etikett des Gehäuses. Fahren Sie anschließend im Kapitel 4 Sicherheit im dLAN mit der Konfiguration Ihres Netzwerkes fort.
und beschrieben ange-
In diesem Abschnitt zeigen wir Ihnen, wie Sie das dLAN 85 HSmini an einen Computer anschließen bzw. in ein Netzwerk einbinden.
devolo dLAN 85 HSmini
15 Inbetriebnahme

3.5 Software installieren

3.5.1 Software für Windows

Mit Hilfe des Installationsassistenten lassen sich die folgenden Softwarekomponenten für den Betrieb des Adapters unter dem Windows-Betriebssystem installie­ren:
Mit dem devolo dLAN-Konfigurationsassi-
stent wird das dLAN-Netzwerk individuell ver-
schlüsselt.
Der devolo Informer kann dLAN-Adapter im
dLAN-Netzwerk finden und Informationen zu die­sen Geräten anzeigen.
Um die Software zu installieren, legen Sie die mitgelie­ferte CD-ROM in das CD-Laufwerk Ihres Computers. Falls auf Ihrem Computer Autoplay aktiviert ist, startet die Installation automatisch. Öffnen Sie ansonsten das Verzeichnis mit dem Windows Explorer, indem Sie mit der rechten Maustaste auf Start klicken und im Kon­textmenü den Eintrag Explorer auswählen. Starten Sie dann den Installationsassistenten manuell.
Sie können während des Installationsvorgangs ent­scheiden, ob Sie alle Software-Komponenten (Stan- dardinstallation), oder nur einige davon (Benutzerdefinierte Installation), installieren möchten.
Um die Funktionsweise Ihrer Geräte optimal auszunutzen, empfehlen wir die vollständige Installation aller Anwendungen.
Über eine weitere Option lässt sich festlegen, ob Infor­mationen über die bei Ihnen erzielten Übertragungslei­stungen der dLAN-Adapter an devolo übermittelt werden dürfen. Die an devolo übermittelten Daten um­fassen Performance-Werte der dLAN-Geräte. Die Infor­mationen werden anonymisiert und ausschließlich statistisch ausgewertet. Sie helfen uns durch die Über­mittlung, unsere Produkte weiter zu verbessern. Sie fin­den die installierten Software-Anwendungen in der Programmgruppe Start Alle Programme devo- lo.

3.5.2 Software für Mac OS X

Im Verzeichnis software mac finden Sie die dLAN­Konfigurationssoftware.

3.5.3 Software für Linux (Ubuntu)

Im Verzeichnis software linux finden Sie die dLAN­Konfigurationssoftware.
devolo dLAN 85 HSmini
Sicherheit im dLAN 16

4 Sicherheit im dLAN

Um Ihre Privatsphäre im dLAN-Netzwerk zu schützen, wird die Datenübertragung über das Stromnetz gesi­chert. Im Folgenden beschreiben wir die Möglichkeit der Datenverschlüsselung mit Hilfe des dLAN-Konfigu­rationsassistenten.
4.1 dLAN-Netzwerk per dLAN-Kon­figurationsassistent verschlüs­seln
Nach der erfolgreichen Installation der devolo-Soft­ware finden Sie den dLAN-Konfigurationsassistent in der Programmgruppe Start Alle Programme de- volo, bzw. im devolo Informer über das Menü Gerät
dLAN-Konfigurationsassistent starten.
Bevor Sie mit diesem Arbeitsschritt beginnen, sollten Sie sich zunächst die Security-IDs aller bereits vorhan­denen dLAN-Adapter notieren. Diese eindeutige Ken­nung jedes dLAN-Gerätes finden Sie auf dem Etikett des Gehäuses. Sie besteht aus 4 x 4 Buchstaben, die durch Bindestriche voneinander abgetrennt sind (z. B. ANJR-KMOR-KSHT-QRUV). Sorgen Sie auch dafür, dass alle dLAN-Adapter mit Ihrem Stromnetz und ggf. auch mit dem Computer bzw. den entsprechenden Netz-
werkkomponenten verbunden sind und sich nicht im­Stand-by-Betrieb befinden.
Falls der dLAN-Konfigurationsassistent ein dLAN-Gerät in Ihrem Netzwerk nicht finden kann, obwohl dieses fest in einer Steckdose sitzt, beachten Sie auch die Hinweise zur Bandbreitenoptimierung im Anhang.
Das Konfigurieren Ihres dLANs mit Hilfe des Konfigura­tionsassistenten besteht aus drei Schritten:
Lokalen Adapter suchen
Nach dem Start des Assistenten wird zunächst ein dLAN-Adapter gesucht, der direkt mit Ihrem Computer verbunden ist.

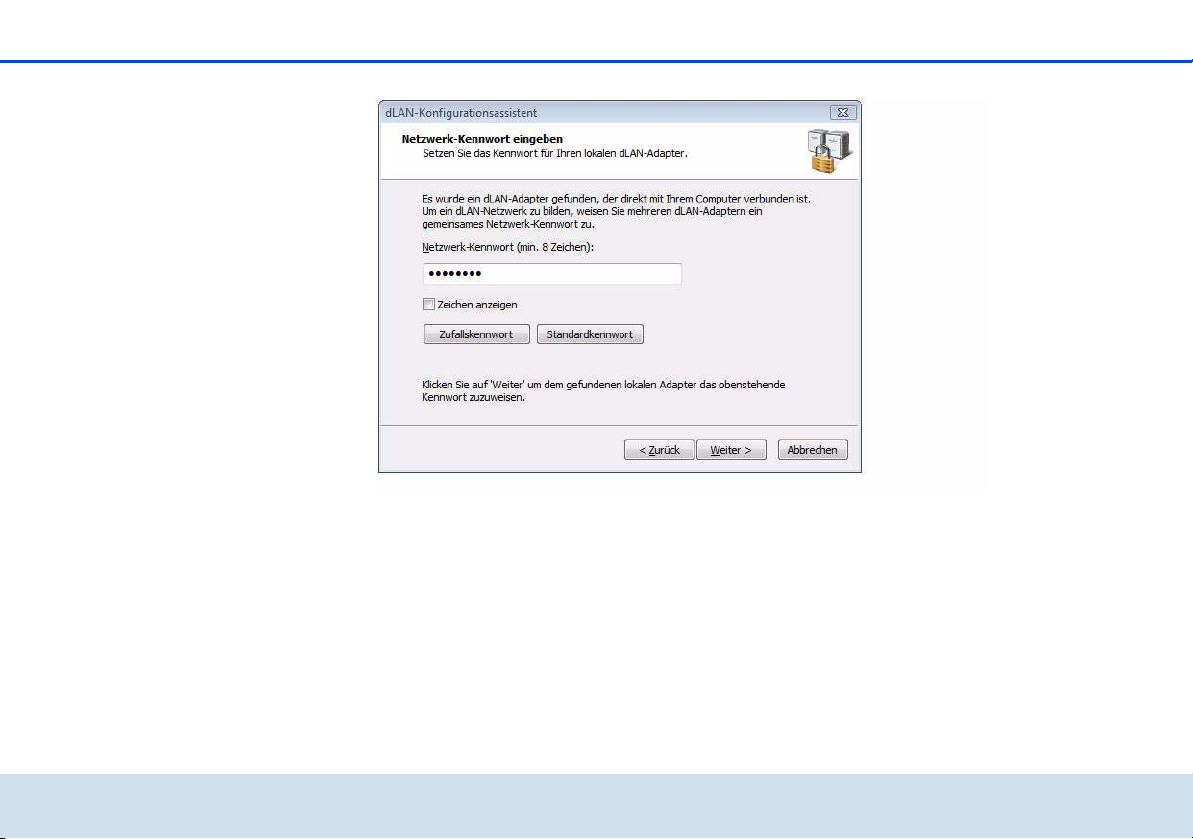

Netzwerkkennwort eingeben (Abb. 6)
Wenn Ihr dLAN-Adapter gefunden wurde, der direkt von Ihrem PC aus erreichbar ist, können Sie im näch­sten Schritt ein Netzwerkkennwort wählen, das für die­sen und alle zusätzlich angegebenen Adapter in Ihrem persönlichen Heimnetzwerk gelten soll.
devolo dLAN 85 HSmini
17 Sicherheit im dLAN
Abb. 6
devolo dLAN 85 HSmini
Sie haben dabei die Wahl zwischen einem eigenen Kennwort, einem Zufallskennwort und dem Standard­kennwort. Um ein eigenes Kennwort mit mindestens acht Zeichen Länge festzulegen, geben Sie dieses in das Textfeld Netzwerk-Kennwort (min. 8 Zeichen) ein. Alternativ können Sie mit der Taste Zufallskenn- wort ein zufällig gewähltes, sehr sicheres Kennwort automatisch bestimmen und zuweisen lassen. Über die Taste Standardkennwort wird das Kennwort des dLAN-Adapters auf die Werkseinstellung zurückge­setzt. Normalerweise wird die Darstellung des Kenn-
wortes aus Sicherheitsgründen verborgen. Durch Aktivierung der Option Zeichen anzeigen wird das aktuelle Kennwort im Textfeld lesbar dargestellt.
Das Standardkennwort im Auslieferungszustand lautet HomePlug. Durch die spezifische Vergabe eines Kennwortes für einen einzelnen Adapter können Sie diesen aus dem übrigen dLAN-Netzwerk ausschließen.
Sicherheit im dLAN 18
Weitere dLAN-Adapter konfigurieren (Abb. 7)
Nach dem Einrichten des lokalen dLAN-Adapters kön­nen Sie auf Wunsch das ausgewählte dLAN-Kennwort
weiteren dLAN-Geräten in Ihrem Netzwerk zuweisen, um so ein abgeschlossenes dLAN-Netzwerk zu bilden.
Abb. 7
devolo dLAN 85 HSmini
19 Sicherheit im dLAN
Dazu werden die 16-stelligen Security-IDs der ver­schiedenen Adapter benötigt, die Sie auf einem Etikett auf dem Gehäuse finden. Geben Sie diese nun nach­einander ohne Bindestriche in die vier Textfelder ein und bestätigen Sie mit der Taste Kennwort setzen. Ist eine Security-ID korrekt und das Gerät im dLAN er­reichbar, wird das Gerät der Liste bereits konfigurierter Adapter hinzugefügt.
Wird der dLAN-Konfigurationsassistent nach der er­folgreichen Erstinstallation später erneut aufgerufen, beispielsweise um einen neuen Adapter ins Netzwerk zu integrieren, erinnert sich die Anwendung an die bereits früher eingegebenen Geräte und Security-IDs,
wenn Sie diese durch ein persönliches Netz­werk- oder das Standardkennwort verschlüsselt haben. In diesem Fall brauchen Sie die Geräte nicht
erneut zu erfassen. Wurde das Netzwerk bei der voran­gegangenen Installation jedoch durch das Zufallskenn­wort verschlüsselt, müssen Sie, um einen neuen Adapter ins Netzwerk zu integrieren, alle bereits einge­gebenen dLAN-Adapter mittels Security-ID erneut regi­strieren.
devolo dLAN 85 HSmini
Nachdem Sie die Security-IDs Ihrer dLAN-Adapter ein­gegeben haben, ist Ihr dLAN-Netzwerk komplett. Alle Computer und andere Netzwerkgeräte, die per Kabel mit den Adaptern verbunden sind, sollten nun im Netz­werk miteinander kommunizieren können.
Sicherheit im dLAN 20

4.2 devolo Informer

Der devolo Informer kann alle erreichbaren dLAN­Adapter in Ihrem Heimnetzwerk aufspüren und Geräte­Informationen in einer Übersicht anzeigen. Sie finden das Programm nach der Installation der devolo-Soft­ware in der Programmgruppe Start Alle Program- me devolo.
Nach dem Start des Informers werden zunächst alle erreichbaren dLAN-Geräte in Ihrem Heimnetzwerk gesucht. Dies kann einen Augenblick dauern. Alle gefundenen Adapter erscheinen mit Namen und indi­vidueller MAC-Adresse im Übersichtsfenster. Zusätzlich
wird z. B. die Firmware-Version sowie bei aktiver dLAN-Verbindung die Übertragungsgeschwindigkeit zwischen den Adaptern angezeigt. Der devolo Informer aktualisiert die Liste gefundener dLAN-Geräte in der Regel automatisch. Falls neu hinzugefügte Adapter nicht in der Liste erscheinen, können Sie die Darstel­lung mit der Taste F5 oder über das Ansicht-Menü aktualisieren. Über das Menü Gerät oder das Kontext­menü, das sich über einen Klick mit der rechten Mau­staste auf den Namen eines angezeigten dLAN­Gerätes aufrufen lässt, können Sie den Adapter umbe­nennen oder den dLAN-Konfigurationsassistenten starten.
Über Ansicht Optionen … können Sie einstellen, dass mehrere, in Ihrem Netzwerk installierte, devolo In­former, die ermittelten Informationen über gefundene dLAN-Adapter untereinander austauschen. Außerdem lässt sich hier auswählen, ob Informationen zu den Übertragungsleistungen Ihrer dLAN-Adapter an devolo übertragen werden sollen. Die an devolo übermittelten Daten umfassen Performance-Werte der dLAN-Geräte. Die Informationen werden anonymisiert und aus­schließlich statistisch ausgewertet. Sie helfen uns durch die Übermittlung, unsere Produkte weiter zu ver­bessern.
devolo dLAN 85 HSmini
21 Sicherheit im dLAN
devolo dLAN 85 HSmini
Anhang 22

5Anhang

5.1 Bandbreitenoptimierung

Um die Übertragungsleistung im Netzwerk entschei­dend zu verbessern, empfehlen wir die folgenden „An­schlussregeln” zu beachten:
Stecken Sie das Gerät direkt in eine Wandsteck-
dose, vermeiden Sie eine Mehrfachsteckdose.
Achten Sie außerdem auf ein räumliche Trennung,
der Computer kann den Adapter stören.
Stecken Sie die Geräte jeweils in verschiedene
Steckdosen ein und vermeiden Sie, die gleiche Steckdosenleiste zu verwenden.
5.2 Wichtige Sicherheitsanweisun­gen
Alle Sicherheits- und Bedienungsanweisungen sollten vor Inbetriebnahme des Gerätes gelesen und verstan­den worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.
Das Gerät darf nicht geöffnet werden. Es befinden
sich keine durch den Anwender zu wartenden Teile im Inneren des Gerätes.
Versuchen Sie nicht, das Produkt selbst zu warten, sondern wenden Sie sich für jegliche Wartung ausschließlich an qualifiziertes Fachpersonal! Es besteht Stromschlaggefahr!
Verwenden Sie das Gerät ausschließlich an einem
trockenen Standort.
Verwenden Sie zum Anschluss des Gerätes immer
das beiliegende Netzwerkkabel.
Stecken Sie keine Gegenstände in die Öffnungen
des Gerätes.
Um das Gerät vom Stromnetz zu trennen, ziehen
Sie den Netzstecker.
Setzen Sie das Gerät nicht direkter Sonnenein-
strahlung aus.
devolo dLAN 85 HSmini
23 Anhang
Schlitze und Öffnungen am Gehäuse dienen der
Belüftung und dürfen weder verstopft noch abge­deckt werden.
Das Gerät darf nicht in direkter Nähe eines Heiz-
körpers aufgestellt werden.
Das Gerät sollte nur an Plätzen aufgestellt wer-
den, welche eine ausreichende Belüftung gewäh­ren.
Vor der Reinigung trennen Sie das Gerät vom
Stromnetz. Verwenden Sie zur Reinigung des Gerätes niemals Wasser, Verdünner, Benzol, Alko­hol oder andere scharfe Reinigungsmittel, da dies zu Beschädigungen des Gehäuses führen kann, sondern nur ein feuchtes Tuch.
Das Gerät sollte ausschließlich an einem Versor-
gungsnetz betrieben werden, wie auf dem Typen­schild beschrieben.
Im Schadensfall trennen Sie das Gerät vom
Stromnetz und wenden sich an Ihren Kunden­dienst. Ein Schadensfall liegt vor,
wenn das Stromkabel oder der Stecker
beschädigt ist.
wenn das Gerät mit Flüssigkeit überschüttet
wurde oder Gegenstände in das Gerät hinein geraten sind.
wenn das Gerät Regen oder Wasser ausge-
setzt war.
wenn das Gerät nicht funktioniert, obwohl
alle Bedienungsanweisungen ordnungsge­mäß befolgt wurden.
wenn das Gehäuse des Gerätes beschädigt
ist.
Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Lei­stungsaufnahme entnehmen Sie bitte dem Etikett auf der Rückseite des Ge­rätes.
Die CE-Erklärung zu diesem Produkt finden Sie auf der beiliegenden Produkt-CD unter CE. Weitere technische Angaben stehen im Service Center unter www.devolo.de Verfügung.
zur
devolo dLAN 85 HSmini
Anhang 24

5.3 Entsorgung von Altgeräten

Das Symbol des durchgestrichenen Mülleimers auf dem Gerät bedeutet, dass es sich bei diesem Adapter um ein elektrisches bzw. elektronisches Gerät im An­wendungsbereich des deutschen Elektrogesetzes han­delt. Seit dem 24. März 2006 dürfen derartige Altgeräte nicht mehr im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommu­nalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindeverwaltung, um die Adresse und die Öffnungszeiten der nächstgelegenen Sammelstelle zu erfahren.
5.4 Allgemeine Garantiebedingun­gen
Diese Garantie gewährt die devolo AG den Erwerbern von devolo­Produkten nach ihrer Wahl zusätzlich zu den ihnen zustehenden ge­setzlichen Gewährleistungsansprüchen nach Maßgabe der folgen­den Bedingungen:
1 Garantieumfang
a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen
Teilen. Sie wird in der Form geleistet, dass Teile, die nachweis­lich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations- und/oder Materialfehlern defekt geworden sind, nach devolos Wahl kostenlos ausgetauscht oder repariert werden. Alternativ hierzu behält devolo sich vor, das defekte Gerät gegen ein Ersatzgerät mit gleichem Funktionsumfang und gleichen Lei-
stungsmerkmalen auszutauschen. Handbücher und evtl. mit­gelieferte Software sind von der Garantie ausgeschlossen.
b) Die Kosten für Material und Arbeitszeit werden von devolo
getragen, nicht aber die Kosten für den Versand vom Erwerber
zur Service-Werkstätte und/oder zu devolo. c) Ersetzte Teile gehen in devolos Eigentum über. d) devolo ist berechtigt, über die Instandsetzung und den Aus-
tausch hinaus technische Änderungen (z. B. Firmware-
Updates) vorzunehmen, um das Gerät dem aktuellen Stand der
Technik anzupassen. Hierfür entstehen dem Erwerber keine
zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.
2 Garantiezeit
Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Ga­rantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den devolo-Fachhändler. Von devolo erbrachte Garantieleistungen be­wirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er­satzteile endet mit der Garantiefrist für das ganze Gerät.
3Abwicklung
a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so
sind Garantieansprüche unverzüglich, spätestens jedoch inner-
halb von sieben Tagen geltend zu machen. b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse
beschädigt), sind unverzüglich gegenüber der mit dem Trans-
port beauftragten Person und dem Absender geltend zu
machen. Äußerlich nicht erkennbare Schäden sind unverzüg-
lich nach Entdeckung, spätestens jedoch innerhalb von drei
Tagen nach Anlieferung, schriftlich gegenüber der Transport-
person und dem Absender zu reklamieren. c) Der Transport zu und von der Stelle, welche die Garantiean-
sprüche entgegennimmt und/oder das instandgesetzte Gerät
austauscht, geschieht auf eigene Gefahr und Kosten des
Erwerbers.
devolo dLAN 85 HSmini
25 Anhang
d) Garantieansprüche werden nur berücksichtigt, wenn mit dem
Gerät eine Kopie des Rechnungsoriginals vorgelegt wird. devolo behält sich in Einzelfällen vor, sich das Rechnungsorigi­nal vorlegen zu lassen.
4 Ausschluss der Garantie
Jegliche Garantieansprüche sind insbesondere ausgeschlossen,
a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt
worden ist,
b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch
Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.) beschädigt oder zerstört wurde,
c) wenn das Gerät unter Bedingungen gelagert oder betrieben
wurde, die außerhalb der technischen Spezifikationen liegen,
d) wenn die Schäden durch unsachgemäße Behandlung – insbe-
sondere durch Nichtbeachtung der Systembeschreibung und der Betriebsanleitung – aufgetreten sind,
e) wenn das Gerät durch hierfür nicht von devolo beauftragte
Personen geöffnet, repariert oder modifiziert wurde,
f) wenn das Gerät mechanische Beschädigungen irgendwelcher
Art aufweist,
g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)
gemeldet worden ist.
5 Bedienungsfehler
Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes durch fehlerhafte Fremd-Hardware, -Software, Installation oder Bedienung verursacht wurde, behält devolo sich vor, den entstande­nen Prüfaufwand dem Erwerber zu berechnen.
6 Ergänzende Regelungen
Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu de­volo abschließend.
a) Durch diese Garantie werden weitergehende Ansprüche, ins-
besondere solche auf Wandlung oder Minderung, nicht
begründet. Schadensersatzansprüche, gleich aus welchem
Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.
bei Personenschäden oder Schäden an privat genutzten
Sachen nach dem Produkthaftungsgesetz oder in Fällen des
Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet
wird. b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von
entgangenem Gewinn, mittelbaren oder Folgeschäden. c) Für Datenverlust und/oder die Wiederbeschaffung von Daten
haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit
nicht. d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-
lich oder grob fahrlässig verursacht hat, haftet devolo für den
typischen Wiederherstellungsaufwand, der bei regelmäßiger
und gefahrentsprechender Anfertigung von Sicherheitskopien
eingetreten wäre. e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist
nicht übertragbar. f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.
Hat der Erwerber keinen allgemeinen Gerichtsstand in der
Bundesrepublik Deutschland oder verlegt er nach Vertragsab-
schluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus
dem Geltungsbereich der Bundesrepublik Deutschland, ist
devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls
Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeit-
punkt der Klageerhebung nicht bekannt ist. g) Es findet das Recht der Bundesrepublik Deutschland Anwen-
dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo
und dem Erwerber nicht.
devolo dLAN 85 HSmini

Index

Index
B
Bandbreitenoptimierung 22
C
CE-Erklärung 23
D
Datenverschlüsselung 16
dLAN
7
dLAN-Konfigurationsassistent
E
Entsorgung von Altgeräten 24
G
Garantie 24
K
Kontroll-Leuchten (LEDs) 14
L
Lieferumfang 12
Linux
15
M
Mac OS X 15
N
Netzwerkanschluss 14
Netzwerk-Kennwort
S
Security-ID 16
Sicherheitsanweisungen
17
22, 24
16
Software installieren Standardkennwort Systemvoraussetzungen
15
17
U
Ubuntu 15
W
Windows 15
Z
Zufallskennwort 17
12
devolo dLAN 85 HSmini
Index
devolo dLAN 85 HSmini
Loading...
