Ein Wort vorab 5
1Ein Wort vorab
1.1 Vielen Dank für Ihr Vertrauen!
Mit dem dLAN 500 AVsmart+ bauen Sie mit wenigen Handgriffen Ihr eigenes Heimnetzwerk auf. Weil
die Daten mit Hilfe der cleveren dLAN-Technologie
über die Stromleitungen des Hauses übertragen werden, brauchen Sie keine neuen Kabel verlegen. Sie
müssen noch nicht einmal auf eine Steckdose verzichten, da der dLAN 500 AVsmart+ eine integrierte
Steckdose bereitstellt, an die Sie Ihre Endgeräte oder
Mehrfachsteckdosen wie gewohnt anschließen können. Der integrierte Netzfilter verbessert bedeutend
die Datenübertragung im Heimnetzwerk.
Die komfortable LCD-Anzeige macht es dem Anwender leicht, die Verbindungsstatus mehrerer
dLAN AV-Adapter eines Netzwerkes abzulesen.
Mit der schnellen Übertragungsrate von bis zu
500 Mbit/s wird jede bandbreitenintensive Internetanwendung zum echten Multimedia-Vergnügen. Die
integrierte „Quality of Service"-Funktion ermittelt
den Bandbreitenbedarf, optimiert den Datenfluss
und sichert besonders bei Sprach- und Videoübertragungen eine exzellente Qualität.
Zum Schutz Ihrer Daten aktivieren Sie beim
dLAN 500 AVsmart+ einfach und komfortabel per
Knopfdruck die sichere 128-bit „AES (Advanced Encryption Standard)"-Verschlüsselung. Außerdem
senkt der serienmäßig vorhandene patentierte
Stromsparmodus den Energieverbrauch des Gerätes
automatisch um mehr als 90 Prozent.
Zu diesem Handbuch
Neben einer kleinen Einführung in die Themen „dLAN“
sowie „Green-IT“ in Kapitel 2 erfahren Sie in Kapitel
3, wie Sie den dLAN 500 AVsmart+ erfolgreich in Betrieb nehmen können. Kapitel 4 beschreibt die Konfiguration Ihres dLAN AV-Netzes. Tipps zur
Bandbreitenoptimierung, Sicherheitshinweise sowie
unsere Garantiebedingungen in Kapitel 5 bilden den
Abschluss des Handbuches.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeutung der verwendeten Symbole.
Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.
Wichtiger Hinweis, dessen Beachtung
empfehlenswert ist.
devolo dLAN 500 AVsmart+
6 Ein Wort vorab
Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.
Wenn Sie weitere Ideen oder Anregungen zu unseren
Produkten haben, nehmen Sie bitte unter der E-MailAdresse support@devolo.com
devolo im Internet
Weitergehende Informationen zu unseren Produkten
und zum Thema „dLAN“ finden Sie auch im Internet
unter www.devolo.de
lassen sich nicht nur Produktbeschreibungen und
Dokumentationen, sondern auch aktualisierte
Versionen der devolo-Software und der Firmware des
Gerätes herunterladen.
Kontakt mit uns auf!
. Im Bereich Service Center
1.2 CE-Konformität
Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie EMV 2004/108/EG sowie den übrigen einschlägigen Bestimmungen des FTEG und ist
zum Betrieb in der EU und Schweiz vorgesehen. Das
Produkt ist eine Einrichtung der Klasse B.
Den zulässigen Spannungsbereich für
den Betrieb des Gerätes sowie die
Leistungsaufnahme entnehmen Sie
bitte dem Etikett auf der Rückseite des
Gerätes. Weitere technische Angaben
stehen im Service Center unter
www.devolo.de
zur Verfügung.
devolo dLAN 500 AVsmart+
Die CE-Erklärung zu diesem Produkt finden
Sie auf der beiliegenden Produkt-CD unter
CE.
Einleitung 7
2 Einleitung
dLAN ist eine intelligente und sichere Technologie, mit
der Sie einfach, schnell und preiswert ein Heimnetzwerk über das Stromnetz aufbauen, ohne erst eine teure und lästige Verkabelung durchführen zu müssen.
Dabei müssen sich Leistungsdaten und Installations-
aufwand nicht hinter den traditionellen Methoden verstecken. Ganz im Gegenteil: Mit dLAN erreichen Sie
mittlerweile ähnliche Geschwindigkeiten wie mit anderen LAN-Technologien – aber die Installation ist im
Handumdrehen erledigt!
devolo dLAN 500 AVsmart+
8 Einleitung
2.1 Was steckt hinter dLAN?
Beim dLAN (direct Local Area Network) wird das vorhandene Stromnetz zur Übertragung von Daten zwischen verschiedenen, über entsprechende Adapter
miteinander verbundenen, Computern und anderen
Netzwerkkomponenten genutzt. Sprichwörtlich jede
Steckdose wird dadurch auch zur „Netzwerksteckdose“. Zur Übermittlung werden die Daten umgewandelt
(„moduliert“) und als Signal über die Stromleitungen
geschickt. Modernste Technik gewährleistet dabei,
dass sich Strom- und Datennetz nicht gegenseitig stören. Dabei ist die Vernetzung über dLAN schnell und sicher. Die übertragenen Informationen werden mit
einem Kennwort verschlüsselt, um das einfache Abhören durch Dritte zu verhindern.
2.2 devolo sieht grün
Alle reden von Green-IT. devolo hat es einfach gemacht: Mit dem serienmäßigen Stromsparmodus seiner Heimnetzwerk-Adapter ist das Aachener
Unternehmen vielen Wettbewerbern aus der IT-Branche weit voraus. Und das nicht erst, seit sich alle um
Klimaerwärmung und Ressourcenknappheit sorgen.
devolo schauen die Entwickler schon seit langem genau darauf, wie viel Strom die dLAN-Adapter verbrauchen dürfen. Schließlich soll ein devolo Netzwerk per
Steckdose nicht nur komfortabel sein, sondern auch
möglichst wenig Energie benötigen – besonders dann,
wenn es gerade nicht gebraucht wird.
Dass man bei devolo der Forderung nach Energieeffizienz nachkommt, wird anhand des patentierten
Stromsparmodus in den Geräten deutlich. Er senkt
den Energieverbrauch automatisch um mehr als
90 Prozent, wenn die PCs im dLAN-Netzwerk oder
verbundenes Equipment ausgeschaltet sind.
Der Stromsparmodus in den Adaptern ist nicht bloß ein
Tribut an den Umweltschutz, sondern echter Service
für die Kunden. Regelmäßig den Stand-by-Knopf an
der Hardware zu drücken, das vergessen die meisten.
Mit der patentierten Technologie in devoloAdaptern sparen Sie Strom, ohne aktiv etwas
dafür tun zu müssen. Und wenn der Energiever-
brauch sinkt, dreht sich auch der Zähler langsamer –
und jede Minute, in welcher sich der Adapter im
Stromsparmodus befindet, spart bares Geld.
devolo dLAN 500 AVsmart+
Eine Bitkom-Studie hat es ermittelt: 41 Prozent der
Deutschen achten mittlerweile auf den Energieverbrauch, wenn sie neue Hardware anschaffen. Auch bei
Einleitung 9
Ein an den Computer angeschlossener
dLAN-Adapter kann nur dann in den
Stromsparmodus wechseln, wenn die
Netzwerkkarte des ausgeschalteten
Computers ebenfalls inaktiv ist. Verwenden Sie eine Netzwerkkarte, die
trotz ausgeschaltetem Computer aktiv
bleibt, empfehlen wir, den Computer
über eine Mehrfachsteckdose mit Ein/
Ausschalter mit dem Stromnetz zu verbinden, damit dieser als auch die eingebaute Netzwerkkarte stromlos sind.
2.3 dLAN 500 AVsmart+ auf einen Blick
쎲 Einfache Kontrolle der Verbindungsstatus mehre-
rer dLAN AV-Adapter dank der komfortablen LCDAnzeige.
쎲 Der dLAN 500 AVsmart+ stellt schnell und einfach
eine Highspeed-Netzwerkverbindung über das
hausinterne Stromnetz her.
쎲 Einfache Plug-and-Play-Verbindung zwischen
Router, Computer und anderen netzwerkfähigen
Geräten – einstecken und loslegen!
쎲 Dank der integrierten Steckdose können weitere
Endgeräte oder Mehrfachsteckdosen an den
Adapter angeschlossen werden; wie an eine normale Wandsteckdose – kein Stromanschluss geht
verloren.
쎲 Sicherheit – auch für Kinder! Die Steckdose des
dLAN 500 AVsmart+ verfügt über eine integrierte
Kindersicherung, damit kein spitzer Gegenstand in
den Stromanschluss gelangen kann.
쎲 Automatische Datenpriorisierung (Quality of Ser-
vice) sorgt für störungsfreie Videoübertragung
und Internet-Telefonate, auch wenn mehrere Personen zeitgleich im Internet surfen
쎲 Der integrierte Netzfilter verbessert entscheidend
die Datenübertragung im Heimnetzwerk.
쎲 Einfache AES-Datenverschlüsselung per Knopf-
druck oder mit Hilfe der Software dLAN Cockpit
쎲 Dank der patentierten Stromspartechnik Dynamic
PowerSave reduziert der dLAN 500 AVsmart+ seinen Energieverbrauch automatisch um über 90
Prozent.
쎲 Mit einem hohen Datendurchsatz von bis zu
500 Mbit/s ist der dLAN 500 AVsmart+ ideal für
alle Multimedia-Inhalte wie Filme, IPTV oder
Gaming geeignet.
쎲 Hohe Datenreichweite von 300 Metern zwischen
den Adaptern und zuverlässige Netzwerkgeschwindigkeit für den Aufbau eines Heimnetzwerkes.
devolo dLAN 500 AVsmart+
10 Einleitung
Abb. 1
2.4 Anwendungsbeispiele

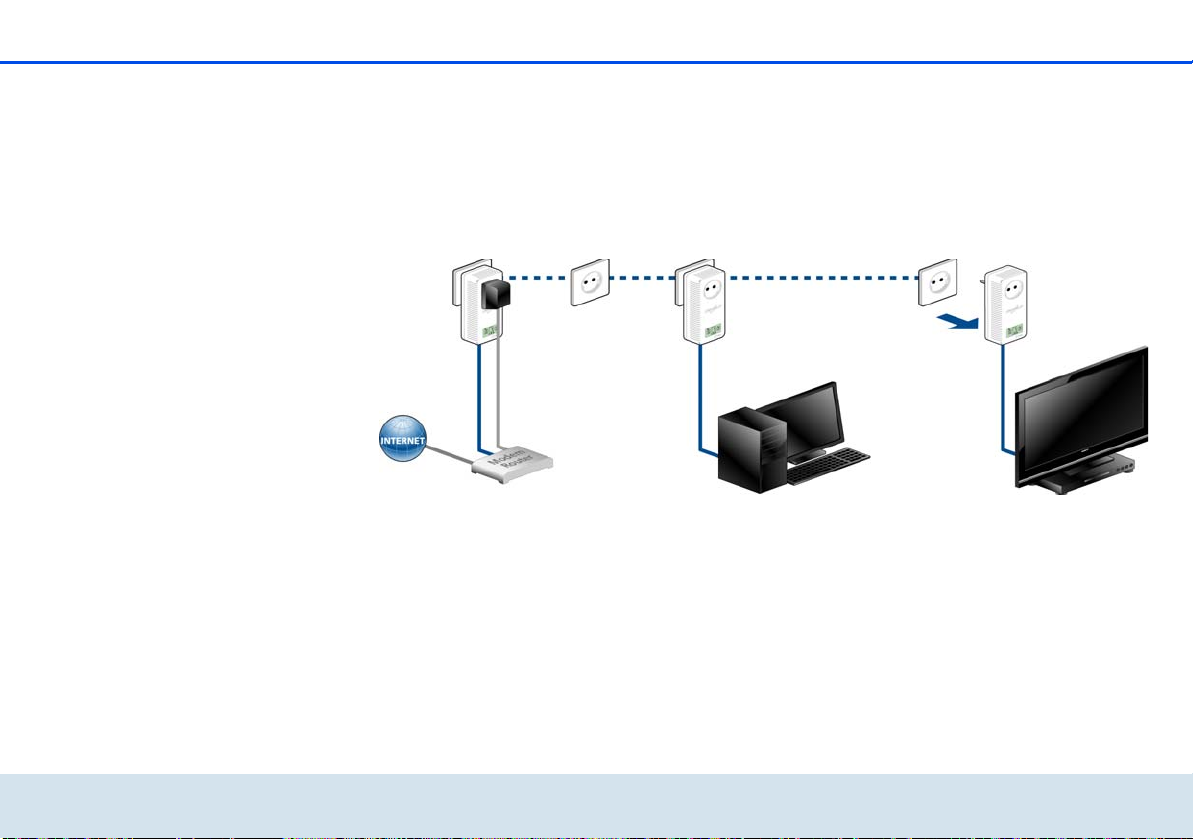

Internet-Einzelplatzlösung (Abb. 1)
Internet über die Stromleitung verlängern
devolo dLAN 500 AVsmart+
Einleitung 11
Abb. 2
Abb. 3
Vernetzung von zwei Computern (Abb. 2)
Internet-Mehrplatzlösung (Abb.3)
HD-Fernsehen und Computer vernetzen; Online-Gaming über die Stromleitung verlängern.
devolo dLAN 500 AVsmart+
12 Einleitung
devolo dLAN 500 AVsmart+
Inbetriebnahme 13
Abbildung ist länderspezifisch

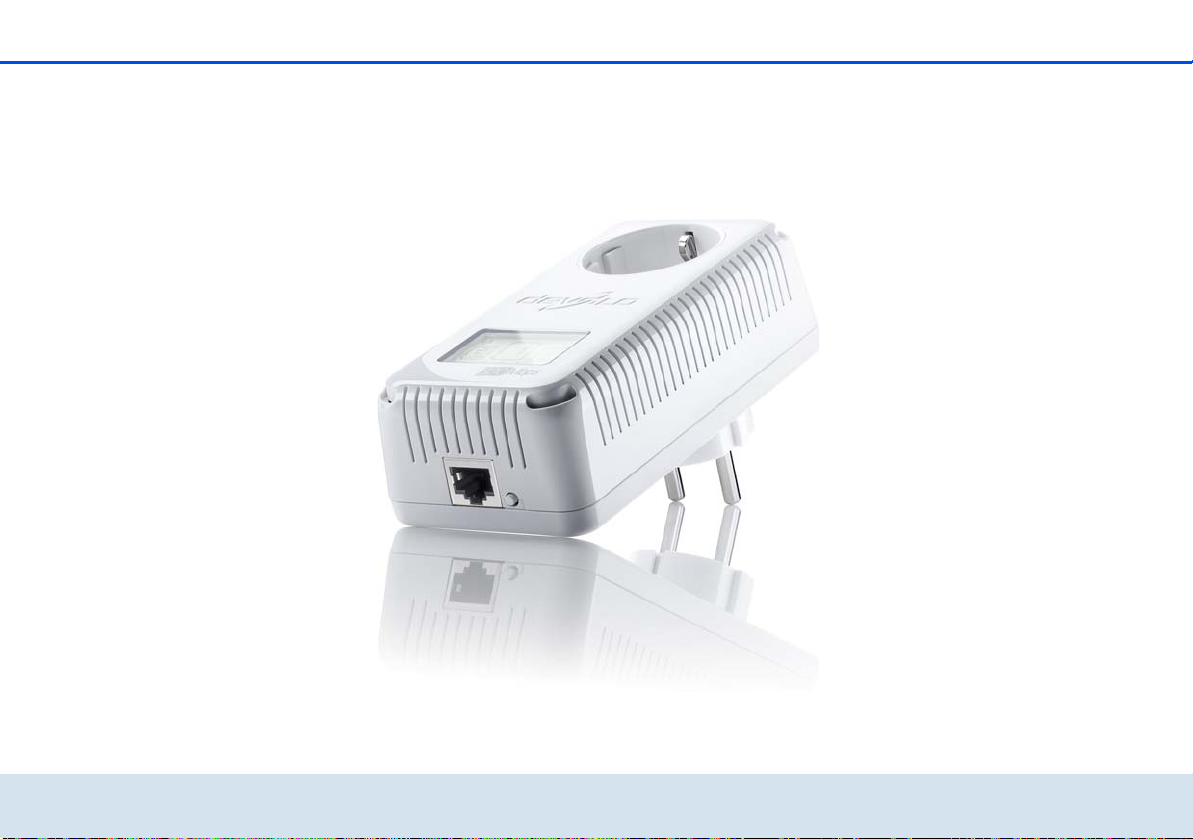

3 Inbetriebnahme
In diesem Kapitel erfahren Sie alles Wissenswerte zur
Inbetriebnahme Ihres dLAN 500 AVsmart+. Wir beschreiben Funktionen sowie den Anschluss des Gerä-
tes. Des Weiteren stellen wir Ihnen die mitgelieferte
devolo-Software kurz vor und führen Sie anschließend
durch deren Installation.
devolo dLAN 500 AVsmart+
14 Inbetriebnahme
3.1 Lieferumfang
Bevor Sie mit der Inbetriebnahme Ihres
dLAN 500 AVsmart+ beginnen, vergewissern Sie sich
bitte, dass Ihre Lieferung vollständig ist:
쎲 Single Kit:
쑗 dLAN 500 AVsmart+
쑗 Netzwerkkabel
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Online-Dokumentation
oder
쎲 Starter Kit:
쑗 Zwei dLAN 500 AVsmart+
쑗 Zwei Netzwerkkabel
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Online-Dokumentation
devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.
3.2 Systemvoraussetzungen
쎲 Betriebssysteme: Windows XP (32 bit), Win-
dows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit/64 bit), Linux
(Ubuntu), Mac OS X und alle netzwerkfähigen
Betriebssysteme
쎲 Netzwerkanschluss
Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte bzw.
einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.
Beachten Sie, dass dLAN-Geräte wie
devolo dLAN duo (14 Mbit/s) und devolo dLAN Highspeed Ethernet II
(85 Mbit/s) mit dLAN AV-Geräten
(200 Mbit/s bzw. 500 Mbit/s) im gleichen Stromnetz ohne gegenseitige
Störungen betrieben werden, aber
nicht direkt miteinander kommunizieren können. Zum Aufbau eines
dLAN AV-Netzwerkes benötigen Sie
zwei dLAN AV-Geräte (200 Mbit/s bzw.
500 Mbit/s).
Mehr Wissenswertes über dLAN bzw.
dLAN AV finden Sie auf unserer Internetseite www.devolo.de
.
devolo dLAN 500 AVsmart+
Inbetriebnahme 15
USB-Gerät
Power
dLAN
Ethernet
Wireless-Gerät
verbundenes
Multimedia-Gerät
Abb. 4
dLAN AV-Gerät
verbundenes
dLAN AV-Gerät
Adaptersymbol für dLAN 500 AVsmart+
(immer das Gerät selbst)
3.3 Funktionen
Der dLAN 500 AVsmart+ verfügt über eine LCD-Anzeige, einer integrierten Steckdose, einem Netzwerkanschluss und dem Verschlüsselungsknopf.
3.3.1 LCD-Anzeige
Die LCD-Anzeige verfügt über verschiedene Kontrollsymbole, die mittels ihres Blink- und Leuchtverhaltens
die Verbindungsstatus innerhalb Ihres Netzwerkes widergeben. Die Bedeutung der Symbole entnehmen Sie
bitte der folgenden Abbildung 4.
devolo dLAN 500 AVsmart+
16 Inbetriebnahme
Das mittlere Adaptersymbol stellt immer das jeweilige
Gerät selbst dar, wohingegen die Adaptersymbole
links und rechts im dLAN AV-Netzwerk verbundene
Geräte symbolisieren. Insgesamt kann die LCD-Anzeige
bis zu 9 dLAN AV-Geräte (sich selbst + 8 verbundene)
anzeigen. Die angeschlossenen Geräte werden der Reihe nach nummeriert; ab dem 4. Gerät erfolgt die Anzeige der Geräte automatisch im Wechsel.
Die Nummerierung wird auch dann beibehalten, wenn ein dLAN AV-Gerät aus
dem Netzwerk entfernt wird, (um z. B.
die Steckdose zu wechseln). Beim wieder Einstecken wird es mit der gleichen
Nummer wieder erkannt, – sofern das
Verschlüsselungskennwort nicht geändert wurde. Zum Thema “Verschlüsselung” lesen Sie bitte Kapitel 4 dLAN-
Netzwerk.
Befinden sich unter den angeschlossenen dLAN AVAdaptern Wireless-, Multimedia- und/oder USB-Geräte, zeigen die entsprechenden Symbole am jeweiligen
Adaptersymbol dies an.
devolo dLAN 500 AVsmart+
Inbetriebnahme 17
Kontrollsymbole und ihre Funktionen im
Überblick
Power: Leuchtet, wenn der dLAN 500 AVsmart+ be-
triebsbereit ist; blinkt, wenn der dLAN 500 AVsmart+
sich im Stand-by-Betrieb befindet.
dLAN: Leuchtet bei bestehender dLAN-Verbindung,
blinkt bei Datenübertragung im dLAN-Netzwerk.
Ethernet: Leuchtet, wenn eine Verbindung zum Ethernet-Netz besteht; blinkt bei Datenübertragung.
Mittleres Adaptersymbol (Gerät selbst): Leuchtet,
wenn der dLAN 500 AVsmart+ betriebsbereit ist; der
Rahmen des Symbols blinkt, wenn der
dLAN 500 AVsmart+ sich im Stand-by-Betrieb befindet.
Adaptersymbole (rechts und/oder links) (verbundene Adapter): Die Balkenanzeige (1 bis 5) symbolisiert
die Verbindungsqualität der einzelnen dLAN AV-Geräte untereinander. Dabei stehen immer das mittlere
Symbol mit dem linken bzw. rechten in Beziehung.
Wireless: Leuchtet bei Anschluss eines unterstützten
Wireless-Gerätes.
Multimedia: Leuchtet bei Anschluss eines unterstützten Multimedia-Gerätes.
devolo dLAN 500 AVsmart+
18 Inbetriebnahme
USB: Leuchtet bei Anschluss eines unterstützten USBGerätes.
Im Folgenden beschreiben wir die möglichen Zustände
des dLAN 500 AVsmart+ und wie sie auf der LCD-Anzeige dargestellt werden:
Testbild
Nach Einstecken des Gerätes in die Steckdose erzeugt
die LCD-Anzeige ein Testbild, in dem alle Symbole kurz
eingeblendet werden.
Auslieferungszustand
Im Auslieferungszustand bzw. wenn mehrere
dLAN 500 AVsmart+, die mittels des Standardkennwortes HomePlugAV zu einem dLAN AV-Netzwerk
verbunden sind, blinkt die komplette LCD-Anzeige
konstant. Aus Sicherheitsgründen empfehlen wir, Ihr
dLAN AV-Netzwerk mit Hilfe des Verschlüsselungs-
knopfes bzw. mit dLAN Cockpit sicher zu verschlüsseln. Lesen Sie dazu Kapitel 4 dLAN-Netzwerk.
Betriebsbereitschaft
Das Power-Symbol sowie der Rahmen des mittleren
Adaptersymbols leuchten, wenn der
dLAN 500 AVsmart+ betriebsbereit ist.
Stand-by-Betrieb
Das Power-Symbol sowie der Rahmen des mittleren
Adaptersymbols blinken, wenn der
dLAN 500 AVsmart+ sich im Stand-by-Betrieb befindet.
3.3.2 Netzwerkanschluss
Verbinden Sie der dLAN 500 AVsmart+ über das mitgelieferte Netzwerkkabel mit einem Computer oder einem anderen Netzwerkgerät.
3.3.3 Integrierte Steckdose
Wenn Sie weitere Geräte mittels Mehrfachsteckdose
anschließen, stecken Sie diese Mehrfachsteckdose in
die Steckdose des dLAN 500 AVsmart+. Der hier integrierte Netzfilter beseitigt evtl. Rauschen der angeschlossenen Geräte und verbessert entscheidend die
Datenübertragung im Heimnetzwerk.
3.3.4 Verschlüsselungsknopf
Datenverschlüsselung per Knopfdruck; zur Funktionsweise des Verschlüsselungsknopfes lesen Sie im Kapitel
4.3 dLAN AV-Netzwerk per Knopfdruck verschlüsseln weiter.
devolo dLAN 500 AVsmart+
Inbetriebnahme 19
Beachten Sie, dass alle dLAN AV-Geräte, die Ihrem Netzwerk hinzugefügt
werden sollen, auch an das Stromnetz
angeschlossen sind. Ein dLAN AV-Gerät wechselt nach kurzer Zeit in den
Stand-by-Betrieb, wenn kein eingeschaltetes Netzwerkgerät (z. B. Computer) an der Netzwerkschnittstelle
angeschlossen ist. Im Stand-by-Betrieb
ist das dLAN AV-Gerät über das Stromnetz nicht erreichbar. Sobald das an
der Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer)
wieder eingeschaltet ist, ist Ihr
dLAN AV-Gerät auch wieder über das
Stromnetz erreichbar.
3.4 dLAN 500 AVsmart+ anschließen
In diesem Abschnitt zeigen wir Ihnen, wie Sie den
dLAN 500 AVsmart+ an einen Computer oder an ein
anderes Netzwerkgerät anschließen.
햲 Schließen Sie den dLAN 500 AVsmart+ über das
beiliegende Netzwerkkabel an einen Netzwerkanschluss Ihres eingeschalteten Computers oder an
ein anderes Netzwerkgerät an.
햳 Stecken Sie den dLAN 500 AVsmart+ in eine
Wandsteckdose.
햴 Weitere, mittels Mehrfachsteckdose angeschlos-
sene Geräte werden mit dem Stromnetz verbunden, indem Sie diese Mehrfachsteckdose in die
integrierte Steckdose des dLAN 500 AVsmart+
stecken.
햵 Nachdem Sie mindestens zwei
dLAN 500 AVsmart+ wie gerade beschrieben
angeschlossen haben, ist Ihr dLAN AV-Netzwerk
bereits eingerichtet. Um Ihr dLAN AV-Netzwerk
noch zu sichern, fahren Sie mit der Konfiguration
Ihres Netzwerkes fort. Lesen Sie dazu im Kapitel 4
dLAN-Netzwerk weiter.
3.5 Software installieren
3.5.1 Software für Windows
Mit Hilfe des Installationsassistenten installieren Sie
die folgende Software für den Betrieb des Adapters unter dem Windows-Betriebssystem:
devolo dLAN Cockpit findet alle erreichbaren dLANAdapter in Ihrem dLAN AV-Netzwerk, zeigt Informationen zu diesen Geräten an und verschlüsselt Ihr
dLAN AV-Netzwerk individuell.
devolo dLAN 500 AVsmart+
20 Inbetriebnahme
Um die Software zu installieren, legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk Ihres Computers.
Falls auf Ihrem Computer Autoplay aktiviert
ist, startet die Installation automatisch. Öffnen Sie ansonsten das Verzeichnis mit dem
Windows Explorer, indem Sie mit der rechten
Maustaste auf Start (bzw. Windows-Logo)
klicken und im Kontextmenü den Eintrag
Windows Explorer auswählen. Starten Sie
dann den Installationsassistenten manuell.
Sie können während des Installationsvorgangs entscheiden, ob Sie alle Software-Komponenten (Stan-
dardinstallation), oder nur einige davon
(Benutzerdefinierte Installation), installieren
möchten.
Um die Funktionsweise Ihrer Geräte optimal
auszunutzen, empfehlen wir die vollständige
Installation aller Anwendungen.
Über eine weitere Option lässt sich festlegen, ob
Informationen über die bei Ihnen erzielten
Übertragungsleistungen der dLAN-Adapter an devolo
übermittelt werden dürfen. Die an devolo
übermittelten Daten umfassen Performance-Werte der
dLAN-Geräte. Die Informationen werden anonymisiert
und ausschließlich statistisch ausgewertet. Sie helfen
uns durch die Übermittlung, unsere Produkte weiter zu
verbessern. Sie finden die installierten SoftwareAnwendungen in der Programmgruppe Start Alle
Programme devolo.
3.5.2 Software für Mac OS X
Im Verzeichnis software mac finden Sie die dLANKonfigurationssoftware.
3.5.3 Software für Linux (Ubuntu)
Im Verzeichnis software linux finden Sie die dLANKonfigurationssoftware.
devolo dLAN 500 AVsmart+
dLAN-Netzwerk 21
4 dLAN-Netzwerk
4.1 Sicherheit im dLAN
Bevor Sie den dLAN 500 AVsmart+ in Ihrem dLAN AVNetzwerk einsetzen können, müssen Sie ihn zunächst
mit anderen dLAN AV-Geräten zu einem Heimnetzwerk
verbinden. Zwei spezifische Informationen sind dazu
von besonderer Bedeutung:
쎲 Die gemeinsame Verwendung des dLAN-Kenn-
wortes dient der Zugangskontrolle; es entsteht ein
abgegrenztes dLAN-Netz.
쎲 Die gemeinsame Verwendung des dLAN-Kenn-
wortes dient der Verschlüsselung des Netzwerkes,
und damit der Abhörsicherheit, der übermittelten
Daten.
Das dLAN-Kennwort kann automatisch per Ver-
schlüsselungsknopf oder händisch mit Hilfe des Programmes dLAN Cockpit festgelegt werden. Beachten
Sie den folgenden Grundsatz bei der Wahl der Verschlüsselungsmethode:
쎲 In dLAN AV-Netzwerken, in denen alle zugehö-
rigen dLAN AV-Geräte mit einem Verschlüsselungsknopf ausgestattet sind, funktioniert die
individuelle Datenverschlüsselung einfach per
Knopfdruck.
쎲 In dLAN AV-Netzwerken, in denen Geräte mit
und ohne Verschlüsselungsknopf miteinander
kombiniert werden, muss mit dLAN Cockpit verschlüsselt werden.
4.2 dLAN Cockpit
devolo dLAN Cockpit ist ein Überwachungs- und
Verschlüsselungsprogramm, das alle erreichbaren
dLAN AV-Geräte in Ihrem Heimnetzwerk aufspürt und
diese zu einem sicheren Netzwerk zusammenfügt.
dLAN Cockpit ist wegen seines grafisch logischen
Aufbaus einfach und intuitiv zu bedienen. Sie finden
das Programm nach der Installation der devoloSoftware in der Programmgruppe Start Alle
Programme devolo.
devolo dLAN 500 AVsmart+
22 dLAN-Netzwerk

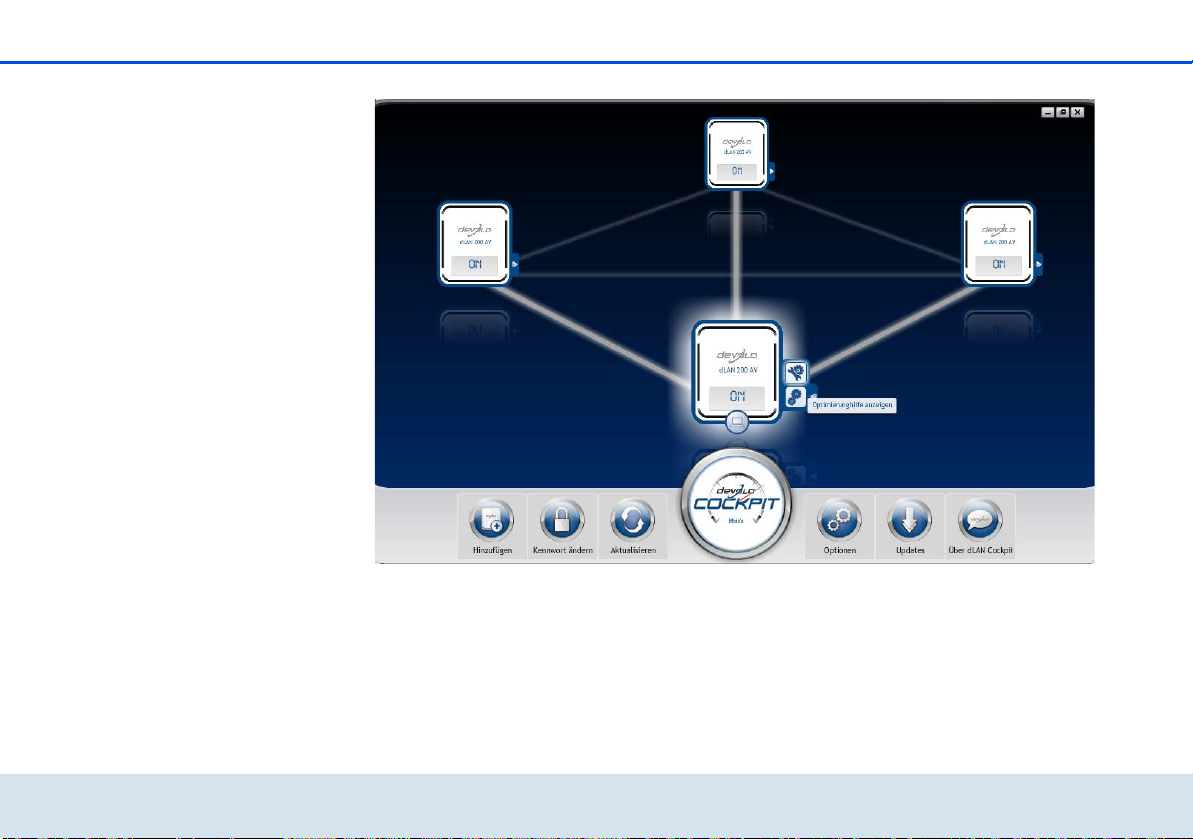

Nach dem Start von dLAN Cockpit erscheinen alle in
Ihrem Heimnetzwerk erreichbaren dLAN-Geräte. Dies
kann einen Augenblick dauern.
devolo dLAN 500 AVsmart+
dLAN-Netzwerk 23
Alle im Netzwerk gefundenen Adapter erscheinen per
Adaptersymbol mit entsprechendem Produktnamen.
Der mit nebenstehendem Symbol gekennzeichnete
Adapter in der Mitte des dLAN-Netzwerkes symbolisiert Ihr lokal angeschlossenes Gerät. Haben Sie
mehrere dLAN-Geräte lokal angeschlossen, können Sie
zwischen diesen hin- und herspringen. Per Mausklick
auf ein Adaptersymbol wird das entsprechende
dLAN AV-Gerät aktiviert und hervorgehoben dargestellt.
Die farbigen Verbindungslinien der Adapter verdeutlichen die aktuelle Übertragungsqualität:
쎲 grün: Die Netzwerkverbindung eignet sich für
HD-Video-Streaming.
쎲 orange: Die Netzwerkverbindung eignet sich für
SD-Video-Streaming und Online-Gaming.
쎲 rot: Die Netzwerkverbindung eignet sich für ein-
fachen Datentransfer sowie Internetzugang.
Findet tatsächlich Datenübertragung von einem zum
anderen Gerät statt, wird die Datenrate auf dem jeweils hervorgehobenen Adapter angezeigt.
Einstellungen und Funktionen
Einstellungen zum jeweiligen hervorgehobenen Gerät
bzw. zum Netzwerk können Sie
쎲 über die am unteren Bildrand liegenden Schaltflä-
chen
쎲 als auch über an jedem Adapter seitlich angeord-
neten Karteireiter vornehmen.
Mit der Schaltfläche Aktualisieren bringen Sie die
Ansicht gefundener Geräte (falls nicht automatisch geschehen) immer auf den aktuellen Stand.
Über die Schaltfläche Optionen oder den entsprechenden Karteireiter des jeweiligen Adapters, erfahren
Sie Geräte-Informationen wie z. B. die verwendetete
Firmware-Version und die individuelle Mac-Adresse.
Optionen wie einen Zusatznamen vergeben, das jeweilige Gerät auf die Einstellungen des Ausliefe-
rungszustandes zurücksetzen oder ein Gerät aus
dem bestehenden dLAN-Netzwerk entfernen, stehen
darüber hinaus zur Verfügung.
Die oben genannten Einstellungsoptionen variieren je nach Funktion und Ausstattung Ihres Gerätes.
Ob Informationen zu den Übertragungsleistungen Ihrer dLAN-Adapter an devolo übertragen werden sollen,
können Sie ebenfalls auswählen.
devolo dLAN 500 AVsmart+
24 dLAN-Netzwerk
Die an devolo übermittelten Daten umfassen
Performance-Werte der dLAN-Geräte. Die Informationen werden anonymisiert und ausschließlich statistisch ausgewertet. Sie helfen
uns durch die Übermittlung, unsere Produkte
weiter zu verbessern.
Die Optimierungshilfe enthält Installationshinweise
sowie Informationen darüber, wie Sie Ihre Geräte optimal miteinander verbinden.
4.2.1 Netzwerk mit dLAN Cockpit ver-
schlüsseln
Wenn Sie dLAN AV-Geräte ohne Verschlüsselungsknopf einsetzen, kann die Datenverschlüsselung nur
über dLAN Cockpit erfolgen.
Notieren Sie vor dem Vernetzungsvorgang die Security-IDs aller dLAN AVAdapter. Diese eindeutige Kennung jedes dLAN-Gerätes finden Sie auf dem
Etikett des Gehäuses. Sie besteht aus 4
x 4 Buchstaben, die durch Bindestriche
voneinander abgetrennt sind (z. B.
ANJR-KMOR-KSHT-QRUV). Sorgen Sie
auch dafür, dass alle dLAN-Adapter mit
dem Stromnetz und ggf. auch mit dem
Computer bzw. den entsprechenden
Netzwerkkomponenten verbunden
sind.
Lokalen Adapter suchen
Nachdem dLAN Cockpit gestartet ist, wird zunächst
der direkt mit Ihrem Computer verbundene dLANAdapter gesucht.
Adapter hinzufügen
Fügen Sie nun alle gewünschten dLAN-Geräte Ihrem
dLAN-Netzwerk hinzu, indem Sie die Schaltfläche
Hinzufügen wählen. Dazu benötigen Sie den 16stelligen Sicherheitscode (Security-ID) der
Adapter, den Sie auf einem Etikett auf dem Gehäuse
finden. Geben Sie diese nun in das Feld Security-ID
ein und bestätigen mit OK. Ist eine Security-ID korrekt
und das Gerät im dLAN-Netzwerk erreichbar, wird es
devolo dLAN 500 AVsmart+
dLAN-Netzwerk 25
Ihrem Netzwerk konfigurierter Adapter hinzugefügt
und im Programm auch dargestellt.
Netzwerkkennwort eingeben
Nachdem Sie nun alle gewünschten dLAN-Geräte Ihrem dLAN-Netzwerk hinzugefügt haben, wählen Sie
die Schaltfläche Kennwort ändern, um ein gemeinsames Netzwerkkennwort zu vergeben, das für alle registrierten Adapter in Ihrem persönlichen
Heimnetzwerk gelten soll.
Sie haben dabei die Wahl zwischen einem eigenen
Kennwort, einem Zufallskennwort und dem Standardkennwort. Um ein eigenes Kennwort mit mindestens
acht Zeichen Länge festzulegen, geben Sie dieses in
das Textfeld Netzwerkkennwort (min. 8 Zeichen)
ein. Alternativ können Sie mit der Schaltfläche Siche-
res Kennwort generieren ein zufällig gewähltes,
sehr sicheres Kennwort automatisch bestimmen und
zuweisen lassen. Über die Schaltfläche Ausliefe-
rungskennwort wird der dLAN-Adapter auf das
Standardkennwort zurückgesetzt. Normalerweise wird
die Darstellung des Kennwortes aus Sicherheitsgründen verborgen. Durch Aktivierung der Option Zeichen
anzeigen wird das aktuelle Kennwort im Textfeld lesbar dargestellt.
Das Standardkennwort im Auslieferungszustand lautet HomePlugAV.
Durch die spezifische Vergabe eines
Kennwortes für einen einzelnen Adapter können Sie diesen aus dem übrigen
dLAN-Netzwerk ausschließen.
Wird dLAN Cockpit nach der erfolgreichen Erstinstallation später erneut aufgerufen, beispielsweise um einen neuen Adapter in das Netzwerk zu integrieren,
erinnert sich die Anwendung an die bereits früher
eingegebenen Geräte. Erfassen Sie das neue Gerät wie
im Abschnitt Adapter hinzufügen beschrieben. Das
aktuelle Netzwerkkennwort wird dem neu hinzugefügtem Gerät automatisch zugewiesen.
4.3 dLAN AV-Netzwerk per Knopfdruck verschlüsseln
Zur Verschlüsselung eines dLAN AV-Netzwerkes, in
dem alle zugehörigen Geräte mit Verschlüsselungsknopf ausgestattet sind, bedienen Sie sich einfach des
am Gerät befindlichen Verschlüsselungsknopfes. Durch
devolo dLAN 500 AVsmart+
26 dLAN-Netzwerk
Drücken dieses Knopfes wird Ihr dLAN AV-Netzwerk
mittels eines Zufallskennwortes gesichert.
Im Stand-by-Betrieb ist keine Konfiguration möglich.
Im Folgenden beschreiben wir anhand möglicher Netzwerkszenarien die genauen Vorgehensweisen:
devolo dLAN 500 AVsmart+
dLAN-Netzwerk 27
Abb. 5
Verschlüsseln eines neuen dLAN AV-Netzwerkes
mit zwei dLAN 500 AVsmart+ (Abb. 5)
Nachdem Sie beide Adapter erfolgreich angeschlossen
haben, drücken Sie – innerhalb von 2 Minuten – jeden Verschlüsselungsknopf ca. 1 Sekunde.
Fertig! Ihr dLAN AV-Netzwerk ist nun vor unbefugtem
Zugriff geschützt.
Die Beschreibung zur LCD-Anzeige lesen Sie in Kapitel 3.3.1 LCD-Anzeige.
devolo dLAN 500 AVsmart+
28 dLAN-Netzwerk
Abb. 6
Bestehendes dLAN AV-Netzwerk erweitern durch
einen neuen dLAN 500 AVsmart+ (Abb. 6)
Ist Ihr bestehendes dLAN AV-Netzwerk bereits mit Hilfe
des Verschlüsselungsknopf gesichert, können Sie auch
auf die gleiche Weise fortfahren, um weitere Adapter
zu integrieren. Nachdem Sie den neuen
dLAN 500 AVsmart+ erfolgreich angeschlossen
haben, drücken Sie – innerhalb von 2 Minuten –
zuerst den Verschlüsselungsknopf (ca. 1 Sekunde)
eines Adapters aus Ihrem bestehenden Netzwerk und
anschließend den Verschlüsselungsknopf (ca.
1Sekunde) des neuen dLAN 500 AVsmart+.
Fertig! Der neue dLAN 500 AVsmart+ ist in Ihr Netzwerk eingebunden. Um weitere Adapter in Ihr Netzwerk einzubinden, verfahren Sie wie gerade
beschrieben.
Die Beschreibung zur LCD-Anzeige lesen Sie in Kapitel 3.3.1 LCD-Anzeige.
devolo dLAN 500 AVsmart+
dLAN-Netzwerk 29
Abb. 7
dLAN 500 AVsmart+ aus einem Netzwerk entfernen (Abb. 7)
Um ein dLAN 500 AVsmart+ aus einem bestehenden
Netzwerk zu entfernen, drücken Sie mindestens 10
Sekunden den Verschlüsselungsknopf des entsprechenden Adapters. Dieses Gerät erhält ein neues Zu-
fallskennwort und ist damit aus Ihrem Netzwerk
ausgeschlossen. Um es anschließend in ein anderes
dLAN AV-Netzwerk einzubinden, verfahren Sie wie zuvor beschrieben, je nachdem ob Sie ein neues Netzwerk aufsetzen oder ein bestehendes erweitern
möchten.
devolo dLAN 500 AVsmart+
30 dLAN-Netzwerk
devolo dLAN 500 AVsmart+
Anhang 31
Abb. 8
5Anhang
5.1 Bandbreitenoptimierung
Um die Übertragungsleistung im Netzwerk entscheidend zu verbessern, empfehlen wir die folgenden „Anschlussregeln” zu beachten (Abb. 8):
쎲 Stecken Sie das Gerät direkt in eine Wandsteck-
dose, vermeiden Sie eine Mehrfachsteckdose.
쎲 Weitere, mittels Mehrfachsteckdose verbundene
Netzwerkgeräte sollten Sie über die im
dLAN 500 AVsmart+ integrierte Steckdose mit
dem Stromnetz verbinden. Um die Filterfunktion
des dLAN 500 AVsmart+ optimal auszunutzen
und die Datenübertragung im Netzwerk zu verbessern, stecken Sie die Mehrfachsteckdose
immer in die Steckdose des dLAN 500 AVsmart+.
Falls noch mehr Geräte mit Strom versorgt werden müssen, verwenden Sie
eine entfernt gelegene Wandsteckdose.
devolo dLAN 500 AVsmart+
32 Anhang
5.2 Wichtige Sicherheitsanweisungen
Alle Sicherheits- und Bedienungsanweisungen sollten
vor Inbetriebnahme des Gerätes gelesen und verstanden worden sein und für zukünftige Einsichtnahmen
aufbewahrt werden.
쎲 Das Gerät darf nicht geöffnet werden. Es befinden
sich keine durch den Anwender zu wartenden
Teile im Inneren des Gerätes.
Versuchen Sie nicht, das Produkt selbst
zu warten, sondern wenden Sie sich für
jegliche Wartung ausschließlich an
qualifiziertes Fachpersonal! Es besteht
Stromschlaggefahr!
쎲 Verwenden Sie das Gerät ausschließlich an einem
trockenen Standort.
쎲 Stecken Sie keine Gegenstände in die Öffnungen
des Gerätes.
쎲 Verwenden Sie zum Anschluss des Gerätes immer
das beiliegende Netzwerkkabel.
쎲 Um das Gerät auszuschalten, ziehen Sie das Gerät
aus der Steckdose.
쎲 Um das Gerät vom Stromnetz zu trennen, ziehen
Sie das Gerät aus der Steckdose.
Die Steckdose sollte sich in Reichweite
der angeschlossenen Netzwerkgeräte
befinden. Der Adapter und die Netzwerkgeräte sollten leicht zugänglich
sein.
쎲 Setzen Sie das Gerät nicht direkter Sonnenein-
strahlung aus.
쎲 Schlitze und Öffnungen am Gehäuse dienen der
Belüftung und dürfen weder verstopft noch abgedeckt werden.
쎲 Das Gerät darf nicht in direkter Nähe eines Heiz-
körpers aufgestellt werden.
쎲 Das Gerät sollte nur an Plätzen aufgestellt wer-
den, welche eine ausreichende Belüftung gewähren.
쎲 Vor der Reinigung trennen Sie das Gerät vom
Stromnetz. Verwenden Sie zur Reinigung des
Gerätes niemals Wasser, Verdünner, Benzol, Alkohol oder andere scharfe Reinigungsmittel, da dies
zu Beschädigungen des Gehäuses führen kann,
sondern nur ein feuchtes Tuch.
쎲 Das Gerät sollte ausschließlich an einem Versor-
gungsnetz betrieben werden, wie auf dem Typenschild beschrieben.
devolo dLAN 500 AVsmart+
Anhang 33
쎲 Im Schadensfall trennen Sie das Gerät vom Strom-
netz und wenden sich an Ihren Kundendienst. Ein
Schadensfall liegt vor,
쑗 wenn der Stecker beschädigt ist.
쑗 wenn das Gerät mit Flüssigkeit überschüttet
wurde oder Gegenstände in das Gerät hinein
geraten sind.
쑗 wenn das Gerät Regen oder Wasser ausge-
setzt war.
쑗 wenn das Gerät nicht funktioniert, obwohl
alle Bedienungsanweisungen ordnungsgemäß befolgt wurden.
쑗 wenn das Gehäuse des Gerätes beschädigt
ist.
5.3 Entsorgung von Altgeräten
Das Symbol des durchgestrichenen Mülleimers auf
dem Gerät bedeutet, dass es sich bei diesem Adapter
um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen Elektrogesetzes handelt. Seit dem 24. März 2006 dürfen derartige
Altgeräte nicht mehr im Hausmüll entsorgt werden. Sie
können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre
Stadt- oder Gemeindeverwaltung, um die Adresse und
die Öffnungszeiten der nächstgelegenen Sammelstelle
zu erfahren.
5.4 Allgemeine Garantiebedingungen
Diese Garantie gewährt die devolo AG den Erwerbern von devoloProdukten nach ihrer Wahl zusätzlich zu den ihnen zustehenden
gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen:
1 Garantieumfang
a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen
Teilen. Sie wird in der Form geleistet, dass Teile, die nachweislich trotz sachgemäßer Behandlung und Beachtung der
Gebrauchsanweisung aufgrund von Fabrikations- und/oder
Materialfehlern defekt geworden sind, nach devolos Wahl
kostenlos ausgetauscht oder repariert werden. Alternativ
hierzu behält devolo sich vor, das defekte Gerät gegen ein
Ersatzgerät mit gleichem Funktionsumfang und gleichen Leistungsmerkmalen auszutauschen. Handbücher und evtl. mitgelieferte Software sind von der Garantie ausgeschlossen.
b) Die Kosten für Material und Arbeitszeit werden von devolo
getragen, nicht aber die Kosten für den Versand vom Erwerber
zur Service-Werkstätte und/oder zu devolo.
c) Ersetzte Teile gehen in devolos Eigentum über.
d) devolo ist berechtigt, über die Instandsetzung und den Aus-
tausch hinaus technische Änderungen (z. B. Firmware-
Updates) vorzunehmen, um das Gerät dem aktuellen Stand der
Technik anzupassen. Hierfür entstehen dem Erwerber keine
zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.
devolo dLAN 500 AVsmart+
34 Anhang
2 Garantiezeit
Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Garantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den
devolo-Fachhändler. Von devolo erbrachte Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie
eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3Abwicklung
a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so
sind Garantieansprüche unverzüglich, spätestens jedoch innerhalb von sieben Tagen geltend zu machen.
b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse
beschädigt), sind unverzüglich gegenüber der mit dem Transport beauftragten Person und dem Absender geltend zu
machen. Äußerlich nicht erkennbare Schäden sind unverzüglich nach Entdeckung, spätestens jedoch innerhalb von drei
Tagen nach Anlieferung, schriftlich gegenüber der Transportperson und dem Absender zu reklamieren.
c) Der Transport zu und von der Stelle, welche die Garantiean-
sprüche entgegennimmt und/oder das instandgesetzte Gerät
austauscht, geschieht auf eigene Gefahr und Kosten des
Erwerbers.
d) Garantieansprüche werden nur berücksichtigt, wenn mit dem
Gerät eine Kopie des Rechnungsoriginals vorgelegt wird.
devolo behält sich in Einzelfällen vor, sich das Rechnungsoriginal vorlegen zu lassen.
4 Ausschluss der Garantie
Jegliche Garantieansprüche sind insbesondere ausgeschlossen,
a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt
worden ist,
b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch
Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.)
beschädigt oder zerstört wurde,
c) wenn das Gerät unter Bedingungen gelagert oder betrieben
wurde, die außerhalb der technischen Spezifikationen liegen,
d) wenn die Schäden durch unsachgemäße Behandlung – insbe-
sondere durch Nichtbeachtung der Systembeschreibung und
der Betriebsanleitung – aufgetreten sind,
e) wenn das Gerät durch hierfür nicht von devolo beauftragte
Personen geöffnet, repariert oder modifiziert wurde,
f) wenn das Gerät mechanische Beschädigungen irgendwelcher
Art aufweist,
g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)
gemeldet worden ist.
5 Bedienungsfehler
Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes
durch fehlerhafte Fremd-Hardware, -Software, Installation oder
Bedienung verursacht wurde, behält devolo sich vor, den entstandenen Prüfaufwand dem Erwerber zu berechnen.
6 Ergänzende Regelungen
Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu devolo abschließend.
a) Durch diese Garantie werden weitergehende Ansprüche, ins-
besondere solche auf Wandlung oder Minderung, nicht
begründet. Schadensersatzansprüche, gleich aus welchem
Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.
bei Personenschäden oder Schäden an privat genutzten
Sachen nach dem Produkthaftungsgesetz oder in Fällen des
Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet
wird.
b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von
entgangenem Gewinn, mittelbaren oder Folgeschäden.
devolo dLAN 500 AVsmart+
Anhang 35
c) Für Datenverlust und/oder die Wiederbeschaffung von Daten
haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit
nicht.
d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-
lich oder grob fahrlässig verursacht hat, haftet devolo für den
typischen Wiederherstellungsaufwand, der bei regelmäßiger
und gefahrentsprechender Anfertigung von Sicherheitskopien
eingetreten wäre.
e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist
nicht übertragbar.
f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.
Hat der Erwerber keinen allgemeinen Gerichtsstand in der
Bundesrepublik Deutschland oder verlegt er nach Vertragsabschluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus
dem Geltungsbereich der Bundesrepublik Deutschland, ist
devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls
Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeitpunkt der Klageerhebung nicht bekannt ist.
g) Es findet das Recht der Bundesrepublik Deutschland Anwen-
dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo
und dem Erwerber nicht.
devolo dLAN 500 AVsmart+
36 Anhang
devolo dLAN 500 AVsmart+
20
Index
Linux
M
A
Adapter anschließen 19
AES-Verschlüsselung (128 bit)
Auslieferungskennwort
Auslieferungszustand
25
18
B
Bandbreitenoptimierung 31
Betriebsbereitschaft
18
D
dLAN 8
dLAN AV-Netzwerk
dLAN-Kennwort
21
21
E
Entsorgung von Altgeräten 33
G
Garantie 33
8
Green-IT
I
Integrierte Steckdose 18
Integrierter Netzfilter
5
K
Kontrollsymbole 17
L
LCD-Anzeige 9, 15
Lieferumfang
14
5
Mac OS X 20
N
Netzwerkanschluss 18
Netzwerkkennwort
Neuen Adapter ins Netzwerk integrieren
25
Q
Quality of Service 5
S
Security-ID 24
Sicheres Kennwort generieren
Sicherheitsanweisungen
Software installieren
Stand-by-Betrieb
Stromsparmodus
Systemvoraussetzungen
19
18
5, 8
25
32, 33
14
T
Testbild 18
U
Ubuntu 20
V
Verbindungsqualität 17
Verschlüsselungsknopf
18
W
Windows 19
25
devolo dLAN 500 AVsmart+
devolo dLAN 500 AVsmart+
Loading...
