Avant-propos 5
1Avant-propos
1.1 Merci de votre confiance !
Avec le dLAN 500 AVplus, vous créez votre propre
réseau à domicile en quelques instants. Puisque les
données sont véhiculées dans l'installation électrique existante grâce à l'ingénieuse technologie
dLAN, la pose de nouveaux câbles est inutile. Vous
ne perdez aucune prise électrique puisque le
dLAN 500 AVplus possède une prise intégrée sur laquelle vous branchez vos composants habituels ou
une rallonge multiprise normale. Le filtre d'alimentation intégré améliore nettement le transfert de données dans le réseau.
Avec la vitesse de transmission de 500 Mbits/s max.,
chaque application Web gourmande en bande passante vous permet de goûter aux joies du multimédia
sans restrictions. La fonction « Qualité de Service »
(QoS) intégrée calcule le besoin en bande passante,
optimise le flux de données et assure une excellente
qualité des données, en particulier pour les transmissions vocales ou vidéo.
Pour protéger vos données, le chiffrement selon la
méthode AES 128 bits (Advanced Encryption Standard) est activé très simplement par simple pression
sur un bouton du dLAN 500 AVplus. En outre, le
mode d'économie d'énergie breveté installé en série
sur ces appareils fait automatiquement baisser la
consommation d'énergie de 80%.
1.1.1 Information sur cette documentation
Outre une petite introduction aux thèmes « dLAN » et
« Green IT » dans le chapitre 2 vous apprenez au cha-
pitre 3 comment vous pouvez mettre en service le
dLAN 500 AVplus avec succès. Le chapitre 4 décrit la
configuration de votre réseau dLAN AV. Les indications
sur la sécurité, les facteurs écologiques du produit, des
astuces sur l'optimisation de la bande passante ainsi
que nos conditions de garantie sont fournis dans le
chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le nonrespect peut entraîner des dommages.
Remarque importante dont il est recommandé de tenir compte.
devolo dLAN 500 AVplus
Page 7
6 Avant-propos
Informations supplémentaires et conseils sur
les questions d'arrière-plan et sur la configuration de votre appareil.
Si vous avez d'autres idées ou suggestions concernant
nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.com
devolo dans Internet
Toutes les informations détaillées sur nos produits sont
disponibles 24 heures sur 24 dans Internet à l'adresse
www.devolo.com
ez non seulement le descriptif et la documentation des
produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
. Dans l'Espace SAV, vous trouver-
!
devolo dLAN 500 AVplus
Page 8
Introduction 7
2Introduction
dLAN est une technologie intelligente et sûre avec laquelle vous pouvez facilement, rapidement et à un prix
avantageux établir un réseau domestique via le secteur
sans devoir effectuer un câblage cher et fastidieux
auparavant. En même temps, les performances et la fa-
cilité d'installation n'ont rien à envier aux méthodes
traditionnelles. Tout au contraire : dans les réseaux
dLAN, vous atteignez actuellement des performances
comparables à celles d'autres technologies LAN – mais
l'installation est faite en deux temps trois
mouvements !
devolo dLAN 500 AVplus
Page 9
8 Introduction
2.1 Que signifie dLAN ?
Dans dLAN (direct Local Area Network), le réseau de
câbles électriques posés dans les murs de la maison est
utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par
adapteurs correspandants. Chaque prise de courant
murale devient alors un accès réseau. Pour transmettre
les données, celles-ci sont transformées (« modulées »)
et envoyées dans les câbles électriques sous forme de
signal. La technologie ultramoderne garantit que le
courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises
sont cryptées automatiquement avec un mot de passe
pour éviter qu'elles soient interceptées et lues.
2.2 devolo voit vert
Tous parlent des appareils informatiques verts. devolo
n'y est pas allé par quatre chemins : avec le mode
d'économie d'énergie en série de ses adaptateurs réseau, l'entreprise laisse derrière elle de nombreux concurrents du secteur informatique. devolo s'était lancé
sur cette voie longtemps avant que tout le monde parle
du réchauffement planétaire et de la raréfaction des
ressources.
Chez devolo, les concepteurs veillent depuis longtemps
très exactement à la consommation de courant des adaptateurs dLAN. Finalement, un réseau devolo doit
être non seulement confortable, mais consommer aussi
peu d'énergie que possible – surtout quand il n'est pas
utilisé.
L'implémentation du mode d'économie d'énergie
breveté sur les adaptateurs prouve bien que les techniciens de devolo se préoccupent de l'efficience énergétique. Ce mode fait baisser la consommation
d'énergie automatiquement plus de 80 pour
cent quand les PC du réseau dLAN ou les péri-
phériques raccordés sont éteints.
Le mode d'économie d'énergie des adaptateurs est
bien plus qu'un tribut à la protection de l'environ-
nement, il est un réel service rendu aux clients. La
plupart des utilisateurs oublient régulièrement d'appuyer sur le bouton de mise en veille. Grâce à la tech-
nologie brevetée des adaptateurs de devolo,
vous économisez de l'électricité sans devoir y
penser. Quand la consommation d'énergie diminue,
le compteur tourne plus lentement – et chaque minute
pendant laquelle l'adaptateur est en mode d'économie
d'énergie signifie une économie d'argent.
devolo dLAN 500 AVplus
Page 10
Introduction 9
Un adaptateur dLAN raccordé à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau
de l'ordinateur éteint est également
inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinateur soit éteint, nous vous
recommandons de brancher l'ordinateur sur un bloc multiprise muni d'un
bouton marche/arrêt, afin que la carte
réseau soit hors tension.
2.3 Le dLAN 500 AVplus en bref
쎲 Le dLAN 500 AVplus permet de créer ou d'étendre
un réseau rapidement et simplement en utilisant
les câbles électriques de la maison.
쎲 Connexion Plug&Play rapide entre le router, l'ordi-
nateur et les autres composants réseau. Branchez,
à vous de jouer !
쎲 Grâce à la prise intégrée, d'autres périphériques
ou des rallonges multiprises peuvent être raccordées à l'adaptateur comme à une prise murale
normale – aucune prise de courant n'est perdue.
쎲 Le filtre d'alimentation intégré améliore nette-
ment le transfert de données dans votre réseau.
쎲 La fonction Qualité de Service (QoS, Quality of
Service) et des vitesses de transmission atteignant
500 Mbits/s permettent d'utiliser des applications
très exigeantes en termes de débit. La priorisation
automatique des données assure la bonne qualité
de la lecture des données vocales et vidéo.
쎲 Chiffrement facile des données par simple pres-
sion sur un bouton ou avec le logiciel
dLAN Cockpit.
쎲 Le mode d'économie d'énergie breveté fait baisser
la consommation d'énergie automatiquement de
80%.
쎲 Compatible avec tous les adaptateurs devolo
dLAN AV.
쎲 Portée atteignant 300 mètres entre les adapta-
teurs avec débit assuré pour réaliser un réseau
performant à domicile.
devolo dLAN 500 AVplus
Page 11
10 Introduction
2.4 Exemples d'application

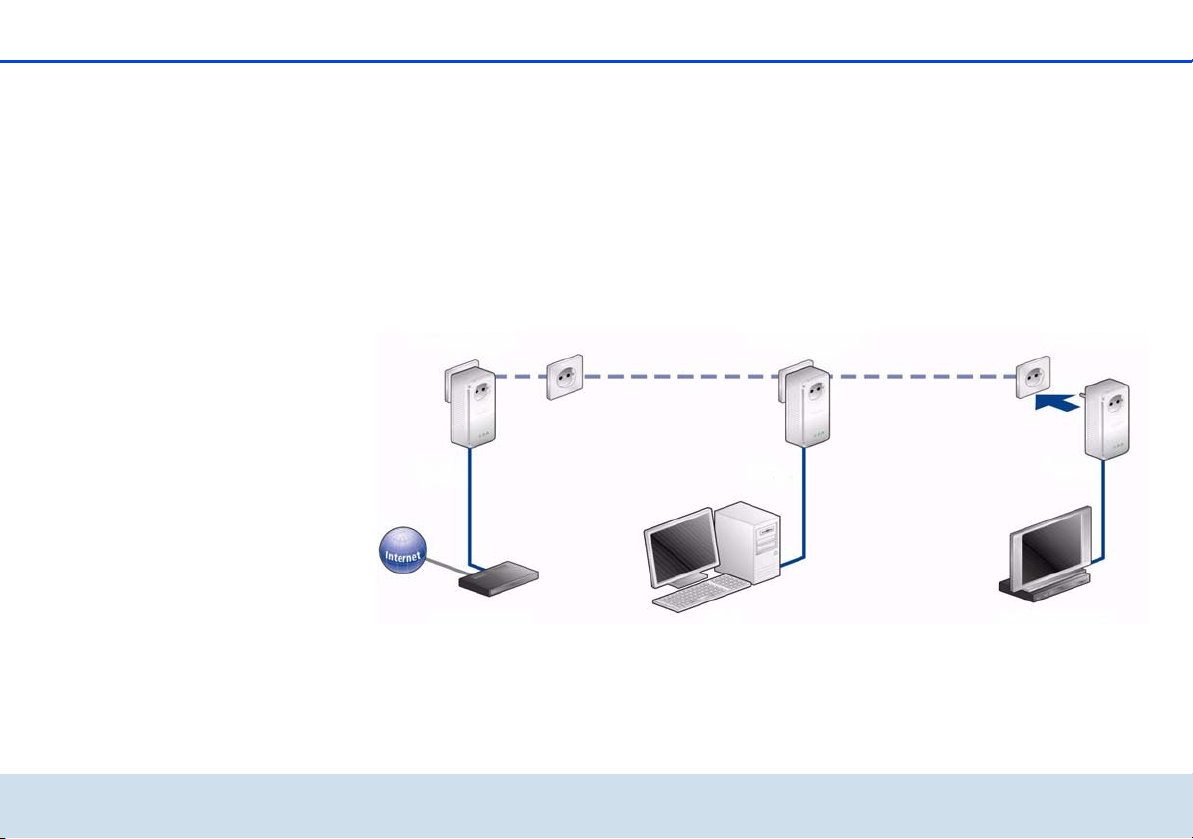

Solution de poste de travail pour Internet (fig 1)
fig 1
devolo dLAN 500 AVplus
Page 12
Introduction 11
Interconnexion de deux ordinateurs (fig 2)
fig 2
Solution avec plusieurs postes de travail et Internet (fig 3)
fig 3
devolo dLAN 500 AVplus
Page 13
12 Introduction
devolo dLAN 500 AVplus
Page 14
Mise en service 13
3 Mise en service
Dans ce chapitre vous apprenez tout ce qu'il faut savoir
sur la mise en service de votre dLAN 500 AVplus. Nous
décrivons les fonctions ainsi que le raccordement du
dLAN 500 AVplus. Nous vous présentons brièvement
par ailleurs le logiciel devolo fourni et nous vous guidons ensuite à travers son installation.
devolo dLAN 500 AVplus
Page 15
14 Mise en service
3.1 Contenu du coffret
Avant d'installer votre dLAN 500 AVplus, vérifiez que
tous les composants faisant partie du produit sont bien
dans le coffret :
쎲 Single Kit:
쑗 dLAN 500 AVplus
쑗 Câble réseau
쑗 Instructions d'installation sur papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
ou
쎲 Starter Kit:
쑗 Deux dLAN 500 AVplus
쑗 Deux câbles réseau
쑗 Instructions d'installation sur papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
ou
쎲 Network Kit:
쑗 Trois dLAN 500 AVplus
쑗 Trois câbles réseau
쑗 Instructions d'installation sur papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
devolo se réserve le droit de modifier le contenu du
coffret sans préavis.
3.2 Configuration système requise
쎲 Systèmes d'exploitation: Windows XP (32 bit),
Windows Vista Home Premium (32 bit/64 bit),
Windows 7 Home Premium (32 bit/64 bit), Linux
(Ubuntu), Mac (OS X) et tous les systèmes
d'exploitation compatibles réseau
쎲 Raccordement au réseau
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau
ou d'un adaptateur réseau avec interface réseau.
devolo dLAN 500 AVplus
Page 16
Mise en service 15
Notez que les appareils dLAN comme
devolo dLAN duo (14 Mbits/s) et
devolo dLAN Highspeed Ethernet II
(85 Mbits/s) peuvent être utilisés avec
des appareils dLAN AV (200 Mbits/s ou
500 Mbits/s) dans le même réseau
électrique mais qu'ils ne peuvent pas
communiquer entre eux. Pour mettre
en place un réseau dLAN AV vous avez
donc besoin de deux appareils
dLAN AV (200 Mbits/s ou 500 Mbits/s).
Pour en savoir plus sur les réseaux
dLAN ou dLAN AV, consultez notre site
Web à www.devolo.com
la zone Espace SAV.
et sélectionnez
3.3 Fonctions

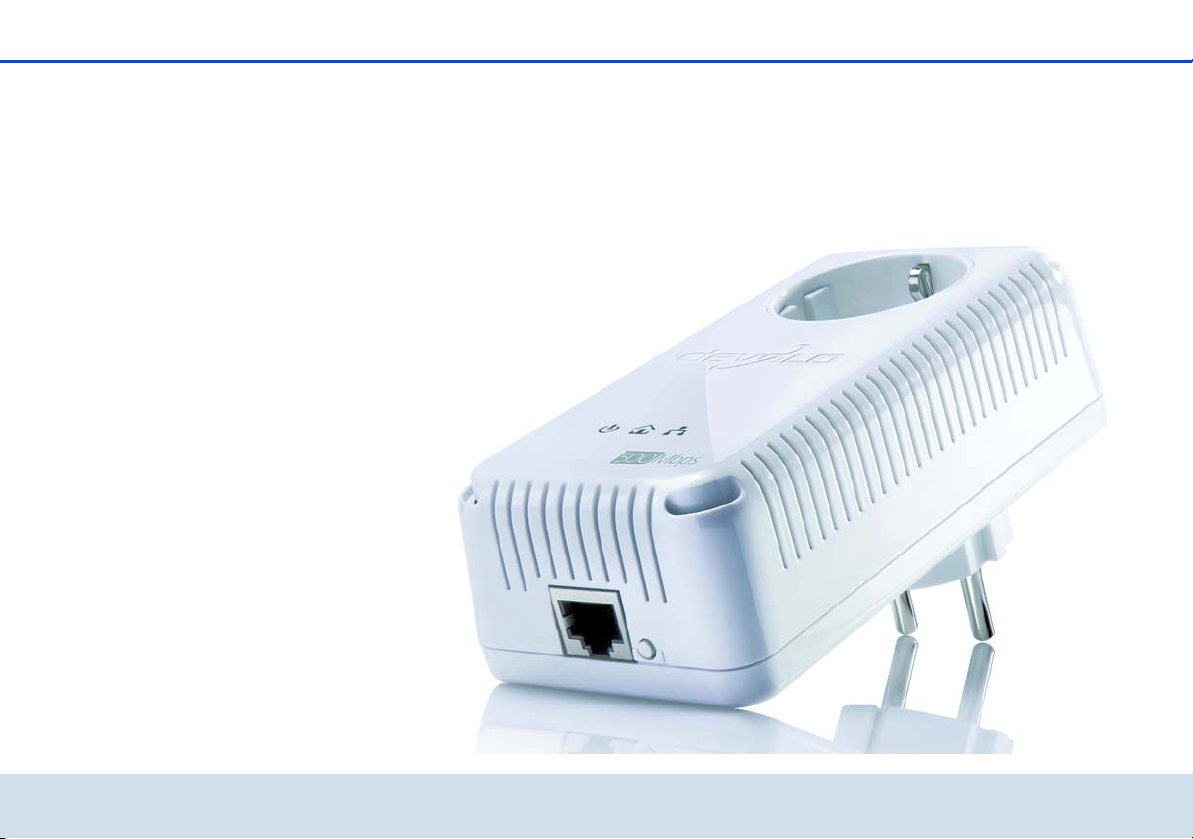

Le dLAN 500 AVplus possède 3 témoins lumineux
(DEL) ainsi qu'un raccord au réseau et le bouton de
cryptage :
Power
vert : Est allumé quand le dLAN 500 AVplus est opéra-
tionnel ; clignote quand le dLAN 500 AVplus est en
mode veille.
devolo dLAN 500 AVplus
Page 17
16 Mise en service
dLAN
vert : La connexion réseau permet le streaming HD vi-
déo ; clignote pendant la transmission.
orange : La connexion réseau permet le streaming SD
vidéo et jeux en ligne ; clignote pendant la
transmission.
rouge : La connexion réseau permet le transfert de
fichiers et l'accès à Internet ; clignote pendant la transmission.
Ethernet
vert : Une connexion au réseau Ethernet est établie ;
clignote pendant la transmission des données.
Raccordement au réseau
Permet de relier le dLAN 500 AVplus à un ordinateur
ou à un autre périphérique réseau via le câble réseau
fourni.

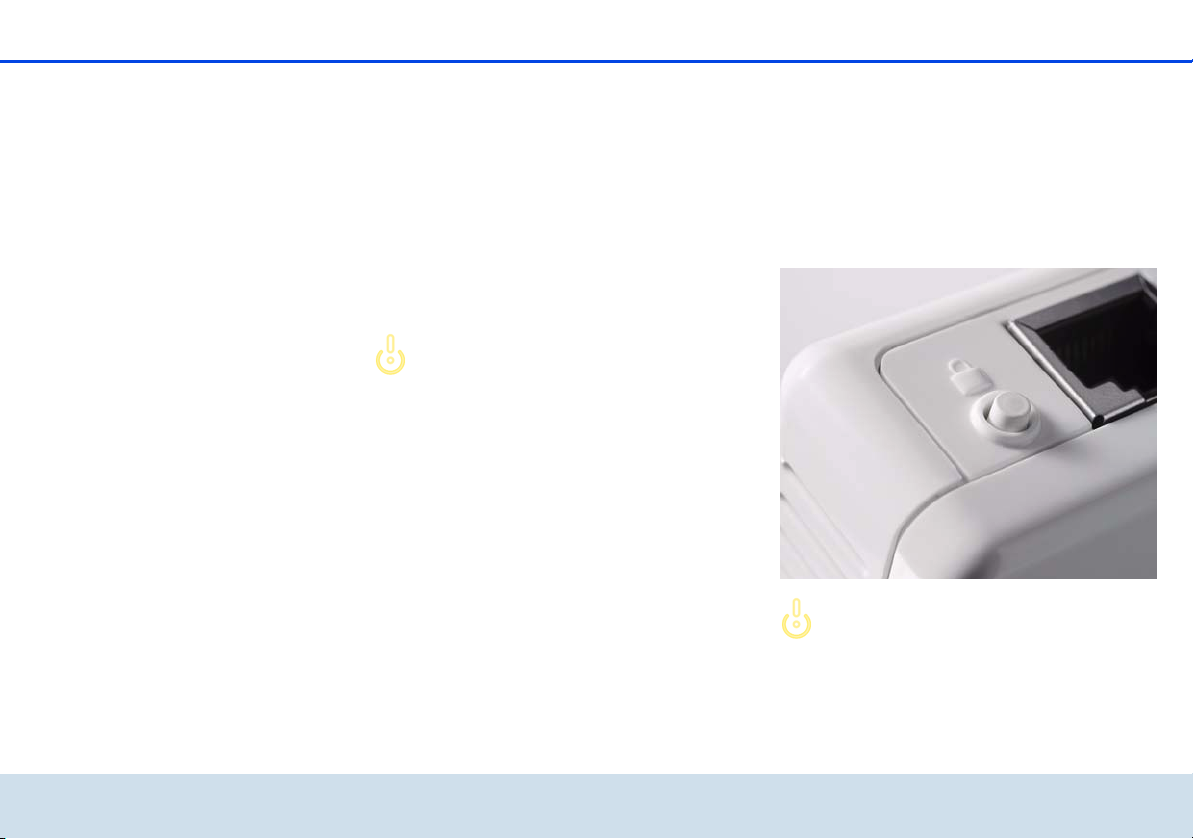

Bouton de cryptage
Cryptage des données par simple pression de bouton ;
Pour le fonctionnement du bouton de cryptage, consultez le chapitre 4.3 Crypter le réseau dLAN AV
par simple pression de bouton.
Prise de courant intégrée
Quand vous connectez des appareils réseau additionnels sur un bloc multiprises, branchez ce bloc multiprises dans la prise du dLAN 500 AVplus. Le filtre
d'alimentation intégré élimine le bruit des composants
connectés et améliore nettement la transmission des
données dans le réseau domestique.
Veillez à ce que tous les appareils
dLAN AV que vous voulez ajouter dans
le réseau soient branchés dans une prise murale. Un appareil dLAN AV passe
au bout de quelques minutes en mode
veille si aucun appareil réseau en circuit (p. ex. ordinateur) n'est connecté à
l'interface réseau. En mode veille on
ne peut accéder à l'appareil dLAN AV
via le réseau électrique. Dès que l'appareil réseau connecté à l'interface réseau (par exemple l'ordinateur) est de
nouveau mis sous tension, votre appareil dLAN AV est également accessible via le réseau électrique.
devolo dLAN 500 AVplus
Page 18
Mise en service 17
3.4 Connexion du dLAN 500 AVplus

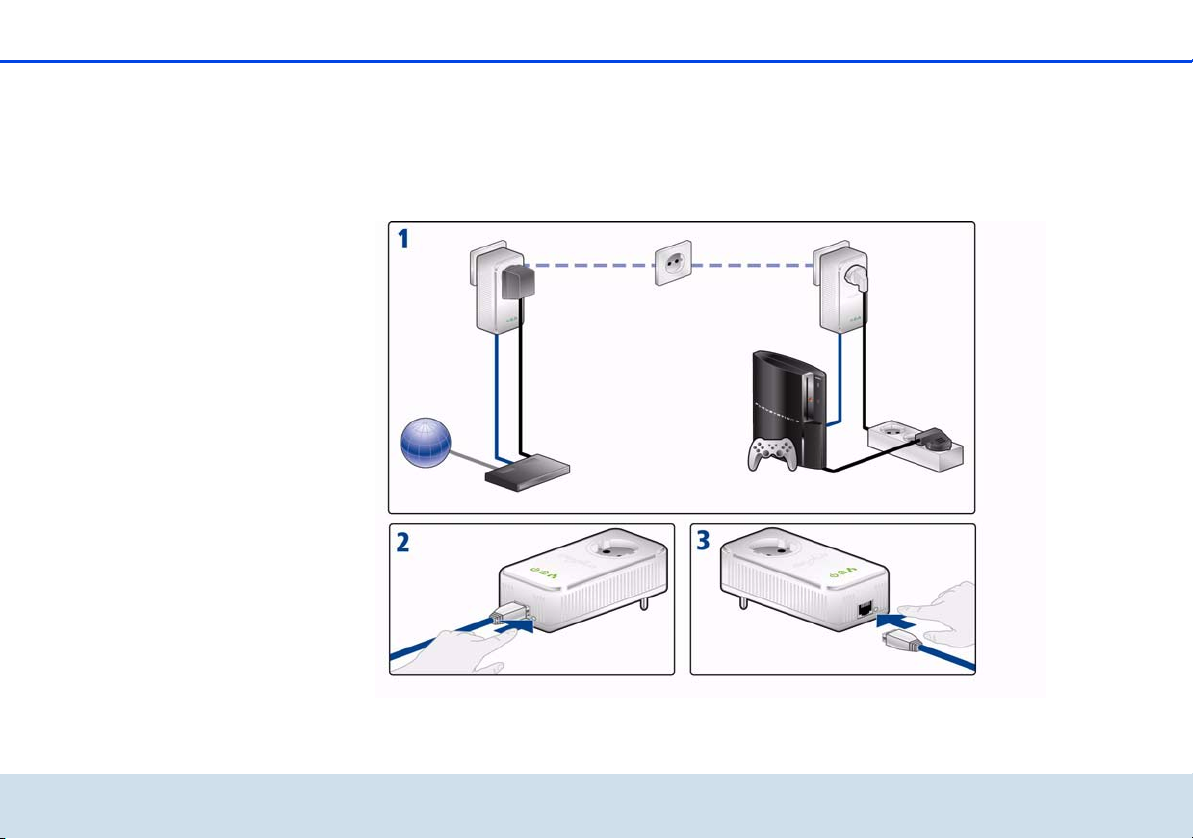

Dans ce paragraphe nous vous montrons comment
vous pouvez connecter le dLAN 500 AVplus à un ordinateur ou à un autre appareil réseau.
햲 Connectez le dLAN 500 AVplus par l'intermédiaire
du câble réseau ci-joint à un raccord réseau de
votre ordinateur en circuit ou à un autre appareil
réseau.
햳 Branchez le dLAN 500 AVplus dans une prise dis-
ponible.
Les autres appareils réseau raccordés avec un
bloc multiprises sont reliés au réseau électrique en branchant ce bloc multiprise dans la
prise intégrée du dLAN 500 AVplus.
햴 Une fois que vous avez raccordé au moins deux
adaptateurs dLAN 500 AVplus comme décrit,
votre réseau dLAN 500 AVplus est déjà établi.
Pour sécuriser maintenant votre réseau dLAN AV,
continuez par la configuration de votre réseau.
Lisez à cet effet les instructions dans le chapitre 4
Réseau dLAN.
3.5 Installation des logiciels
3.5.1 Logiciels pour Windows
L'assistant d'installation installe les logiciels suivants
pour le fonctionnement de l'adaptateur sous le
système d'exploitation Windows :
쎲 devolo dLAN Cockpit détecte tous les adapta-
teurs dLAN à portée dans votre réseau dLAN AV,
affiche les informations sur la connexion et crypte
votre réseau dLAN AV individuellement.
Pour installer les logiciels, insérez le CD-ROM fourni
dans le lecteur de CD de l'ordinateur.
Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le
répertoire avec l'explorateur Windows : cliquez sur Démarrer (ou il logo Windows)
avec le bouton droit de la souris et sélectionnez Explorer dans le menu contextuel.
Exécutez ensuite l'assistant d'installation
manuellement.
Au cours de l'installation, vous pouvez indiquer si vous
voulez installer tous les composants (Installation
standard), ou seulement les composants choisis (Installation personnalisée).
devolo dLAN 500 AVplus
Page 19
18 Mise en service
Afin de pouvoir exploiter de façon idéale les
fonctionnalités de vos appareils, nous vous
recommandons l'installation complète de
toutes les applications.
Une option supplémentaire vous permet d'indiquer si
vous acceptez d'envoyer à devolo les informations sur
les performances atteintes par votre adaptateur
dLAN 500 AVplus. Les données envoyées à devolo
comprennent des données de performance des périphériques dLAN AV. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En
nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter
les applications installées dans le menu Démarrer 쒁
Tous les programmes 쒁 devolo.
3.5.2 Logiciels pour Mac (OS X)
Dans le répertoire software 쒁 mac vous trouverez le
logiciel de configuration dLAN.
3.5.3 Logiciels pour Linux (Ubuntu)
Dans le répertoire software 쒁 linux vous vous trouverez le logiciel de configuration dLAN.
devolo dLAN 500 AVplus
Page 20
Réseau dLAN 19
4 Réseau dLAN
4.1 Etablir la connexion avec le réseau dLAN
Avant de pouvoir utiliser votre dLAN 500 AVplus dans
un réseau dLAN, vous devez d'abord le relier à d'autres
périphériques dLAN AV pour former le réseau. Deux informations spécifiques sont particulièrement intéressantes dans ce contexte :
쎲 Grâce à l' utilisation commune d'un mot de passe
dLAN, on crée un réseau dLAN privé.
쎲 L'utilisation commune du mot de passe dLAN sert
aussi bien à contrôler l'accès au réseau dLAN qu'à
crypter les données transmises et donc à sécuriser
le réseau.
Le mot de passe dLAN peut être fixé automatiquement
à l'aide du bouton de cryptage, ou manuellement à
l'aide du dLAN Cockpit. Respectez le principe suivant
lors du choix de la méthode de cryptage :
쎲 Dans les réseaux dLAN AV où tous les appareils
dLAN AV possèdent un bouton de cryptage, le
cryptage individuel des données fonctionne après
une simple pression sur le bouton.
쎲 Dans les réseaux dLAN AV dans lesquels coexis-
tent des appareils avec et sans bouton de cryp-
tage, le cryptage doit être configuré à l'aide du
dLAN Cockpit.
4.2 dLAN Cockpit
devolo dLAN Cockpit est un logiciel de supervision et
de cryptage qui détecte tous les adaptateurs dLAN AV
à portée et les gère pour sécuriser le réseau à domicile.
L'utilisation de dLAN Cockpit est conviviale et intuitive
grâce à son interface graphique logique. Après
l'installation des logiciels devolo, vous trouverez cette
application dans le menu Démarrer 쒁 Tous les
programmes 쒁 devolo.
devolo dLAN 500 AVplus
Page 21
20 Réseau dLAN
devolo dLAN 500 AVplus

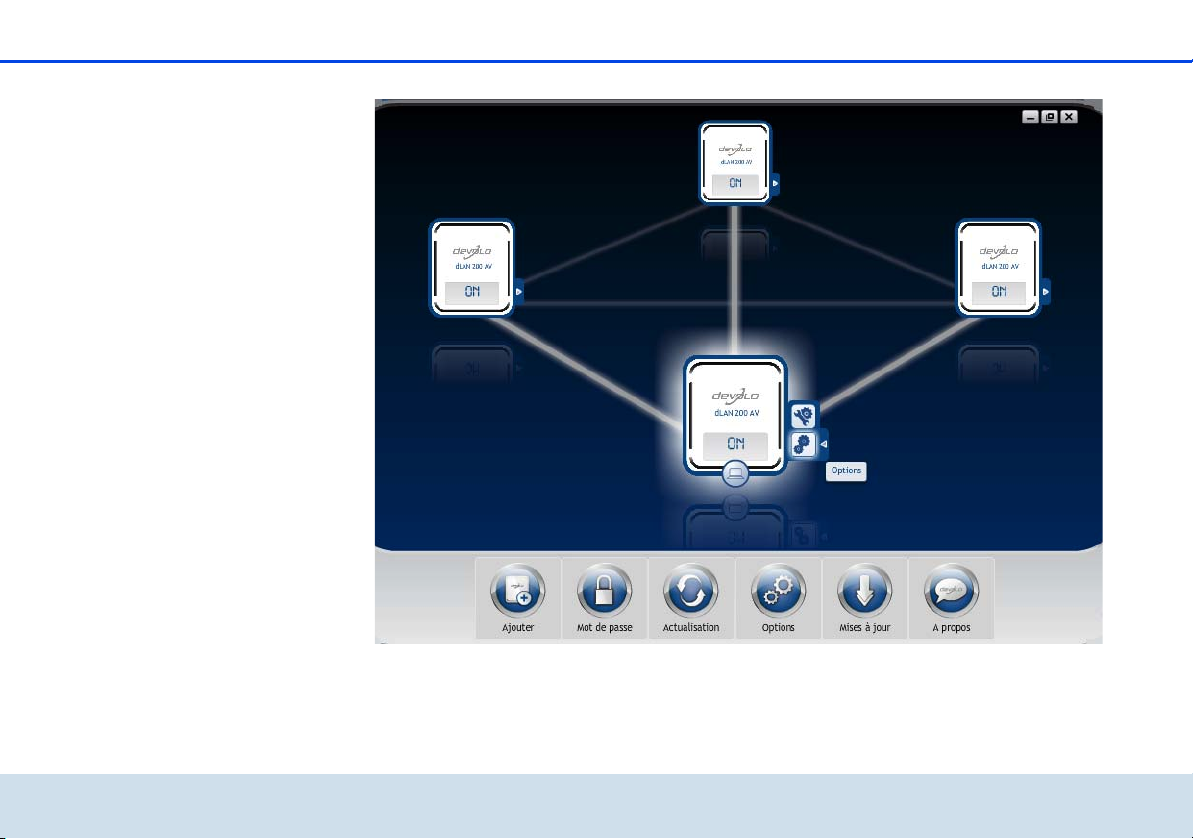

Après l'exécution de dLAN Cockpit, tous les périphériques dLAN sont affichés dans votre réseau. Ceci
peut durer un instant.
Page 22
Réseau dLAN 21
Tous les adaptateurs détectés dans le réseau sont
représentés par leur propre icône et le nom du produit.
L'adaptateur mis en évidence au centre du réseau
dLAN par l'icône ci-contre symbolise le périphérique
connecté localement. Si vous avez connecté localement plusieurs périphériques dLAN, vous pouvez
basculer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur voulu pour activer le périphérique dLAN AV
correspondant et le mettre en évidence.
Les lignes de couleur entre les adaptateurs indiquent la
qualité de la liaison entre deux périphériques :
쎲 vert : La connexion réseau permet le streaming
HD vidéo.
쎲 orange : La connexion réseau permet le strea-
ming SD vidéo et jeux en ligne.
쎲 rouge : La connexion réseau permet le transfert
de fichiers et l'accès à Internet.
Pendant qu'un adaptateur envoie des données à un
autre, le débit binaire est affiché sur l'adaptateur mis
en évidence.
Réglages et fonctions
Les réglages de l'adaptateur mis en évidence ou du réseau peuvent être modifiés
쎲 en utilisant les boutons au bas de la fenêtre ou
쎲 en cliquant sur les onglets visibles sur le côté de
chaque adaptateur affiché.
Pour mettre à jour l'affichage des périphériques détectés (si la mise à jour n'est pas automatique), cliquez sur
le bouton Actualisation.
Le bouton Options ou l'onglet correspondant de l'adaptateur considéré permet de consulter les propriétés
du périphérique, par exemple la version du micrologiciel et l'adresse MAC individuelle.
Les options disponibles sont l'attribution d'un nom
supplémentaire, la restauration des valeurs par
défaut en usine de l'adaptateur, ou la suppression
d'un périphérique du réseau dLAN existant.
Les options de réglage indiquées cidessus varient suivant les fonctions et
l'équipement de votre adaptateur.
Vous pouvez aussi indiquer ici, si les données de performance de transfert des adaptateurs dLAN doivent
être transmises à devolo.
Les données envoyées à devolo comprennent
des données de performance des périphériques. Ces informations sont anonymisées et utilisées exclusivement à des fins
statistiques. En nous envoyant ces données,
devolo dLAN 500 AVplus
Page 23
22 Réseau dLAN
vous nous aidez à continuer d'améliorer nos produits.
L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.
4.2.1 Cryptage du réseau avec
dLAN Cockpit
Si vous utilisez des adaptateurs dLAN AV ne possédant
pas de bouton de cryptage, le cryptage des données doit être configuré avec dLAN Cockpit.
Avant la mise en réseau, notez les numéros de sécurité de tous les adaptateurs dLAN AV. Ce numéro unique de
chaque adaptateur dLAN se trouve sur
l'étiquette du boîtier. Il est formé par
quatre groupes de quatre lettres séparés par un tiret (par exemple ANJRKMOR-KSHT-QRUV). Assurez-vous aussi
que tous les adaptateurs dLAN soient
branchés dans une prise murale et reliés à un ordinateur ou un périphérique
réseau.
Chercher l'adaptateur local
Après l'exécution de dLAN Cockpit, le logiciel
recherche l'adaptateur dLAN connecté directement à
votre ordinateur.
Ajouter des adaptateurs
Ajoutez maintenant tous les adaptateurs dLAN voulus
à votre réseau dLAN en sélectionnant le bouton
Ajouter. Vous avez besoin à cet effet du code de
sécurité à 16 caractères des adaptateurs, qui se trouve
sur une étiquette du boîtier. Entrez ce code dans le
champ Numéro de sécurité et confirmez en cliquant
sur OK. Si le numéro de sécurité est correct et le
périphérique peut être joint dans le réseau dLAN,
l'adaptateur est ajouté dans le réseau configuré et
affiché dans la fenêtre du logiciel.
Entrer le mot de passe réseau
Après avoir ajouté tous les périphériques dLAN voulus
dans votre réseau dLAN, sélectionnez le bouton Mot
de passe pour attribuer un mot de passe réseau commun valable pour tous les adaptateurs enregistrés dans
le réseau.
Vous avez le choix entre votre mot de passe personnel,
un mot de passe aléatoire et le mot de passe standard.
Pour utiliser un mot de passe personnel avec au moins
8 caractères de longueur, entrez-le dans le champ de
devolo dLAN 500 AVplus
Page 24
Réseau dLAN 23
saisie Mot de passe réseau (8 caractères minimum).
Vous pouvez aussi appuyer sur le bouton Générer un
mot de passe sûr pour attribuer automatiquement
un mot de passe très sûr. Pour appliquer le mot de passe par défaut de l'adaptateur dLAN, appuyez sur le
bouton Mot de passe initial. Normalement, l'affichage du mot de passe est masqué pour des raisons
de sécurité. Si vous voulez lire le mot de passe dans le
champ de saisie, activez l'option Afficher les carac-
tères.
Le mot de passe standard est
HomePlugAV. En attribuant un mot de
passe spécifique à un adaptateur
choisi, vous excluez cet adaptateur du
reste du réseau dLAN.
Quand dLAN Cockpit est exécuté une nouvelle fois
après l'installation initiale, par exemple pour intégrer
un nouvel adaptateur dans le réseau, l'application
se rappelle des périphériques et des numéros de sécurité saisis plus tôt. Le nouvel adaptateur est ajouté conformément aux instructions fournies au chapitre
Ajouter des adaptateurs. Le mot de passe réseau
actif est attribué automatiquement au nouvel adap-
tateur ajouté.
4.3 Crypter le réseau dLAN AV par simple pression de bouton
Pour crypter un réseau dLAN AV dans lequel tous les
appareils dLAN ont un bouton de cryptage, appuyez
simplement sur ce bouton. En appuyant sur ce bouton,
votre réseau dLAN AV est sécurisé au moyen d'un mot
de passe aléatoire.
Une configuration n'est pas possible
en mode veille.
Nous décrivons ci-dessous la façon exacte de procéder
à l'aide des différents scénarios de réseau possibles :
devolo dLAN 500 AVplus
Page 25
24 Réseau dLAN
Cryptage d'un nouveau réseau dLAN AV avec deux
adaptateurs dLAN 500 AVplus (fig 4)
Après avoir réussi à connecter les deux adaptateurs
dLAN 500 AVplus, appuyez – en l'espace de 2 minu-
fig 4
tes – sur chacun des boutons de cryptage pendant 1
seconde.
Terminé ! Votre réseau dLAN AV est maintenant protégé contre les accès non autorisés.
devolo dLAN 500 AVplus
Page 26
Réseau dLAN 25
Elargir le réseau dLAN AV existant avec un nouveau dLAN 500 AVplus (fig 5)
Si votre réseau dLAN 500 AVplus existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez
continuer de la même manière pour intégrer d'autres
adaptateurs. Après avoir connecté avec succès le nouveau dLAN 500 AVplus, appuyez – en l'espace de 2
minutes – d'abord sur le bouton de cryptage
(1seconde) d'un adaptateur du réseau existant et puis
sur le bouton de cryptage (1 seconde) du nouveau
dLAN 500 AVplus.
Terminé ! Le nouveau dLAN 500 AVplus est intégré
dans votre réseau. Pour intégrer d'autres adaptateurs
dLAN 500 AVplus dans votre réseau, procédez comme
nous venons de le décrire.
fig 5
devolo dLAN 500 AVplus
Page 27
26 Réseau dLAN
Supprimer dLAN 500 AVplus d'un réseau (fig 6)
Pour supprimer un dLAN 500 AVplus d'un réseau existant, appuyez pendant au moins 10 secondes sur le
bouton de cryptage de l'adaptateur correspondant.
Cet appareil reçoit un nouveau mot de passe aléatoire
et est ainsi exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN 500 AVplus, procédez comme décrit ci-dessus, selon que vous voulez créer un
nouveau réseau ou en élargir un déjà existant.
fig 6
devolo dLAN 500 AVplus
Page 28
Annexe 27
5 Annexe
La plage de tension autorisée pour
l'exploitation de l'appareil et la
consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil.
La déclaration de conformité CE relative à ce
produit est indiquée sur le CD produit fourni,
sous CE. Vous pouvez télécharger toute autre
information technique depuis le site internet
www.devolo.com
dans la zone de téléchargement.
5.1 Optimisation de la largeur de bande
Pour améliorer les performances de transfert dans le
réseau, nous recommandons d'observer les règles suivantes :

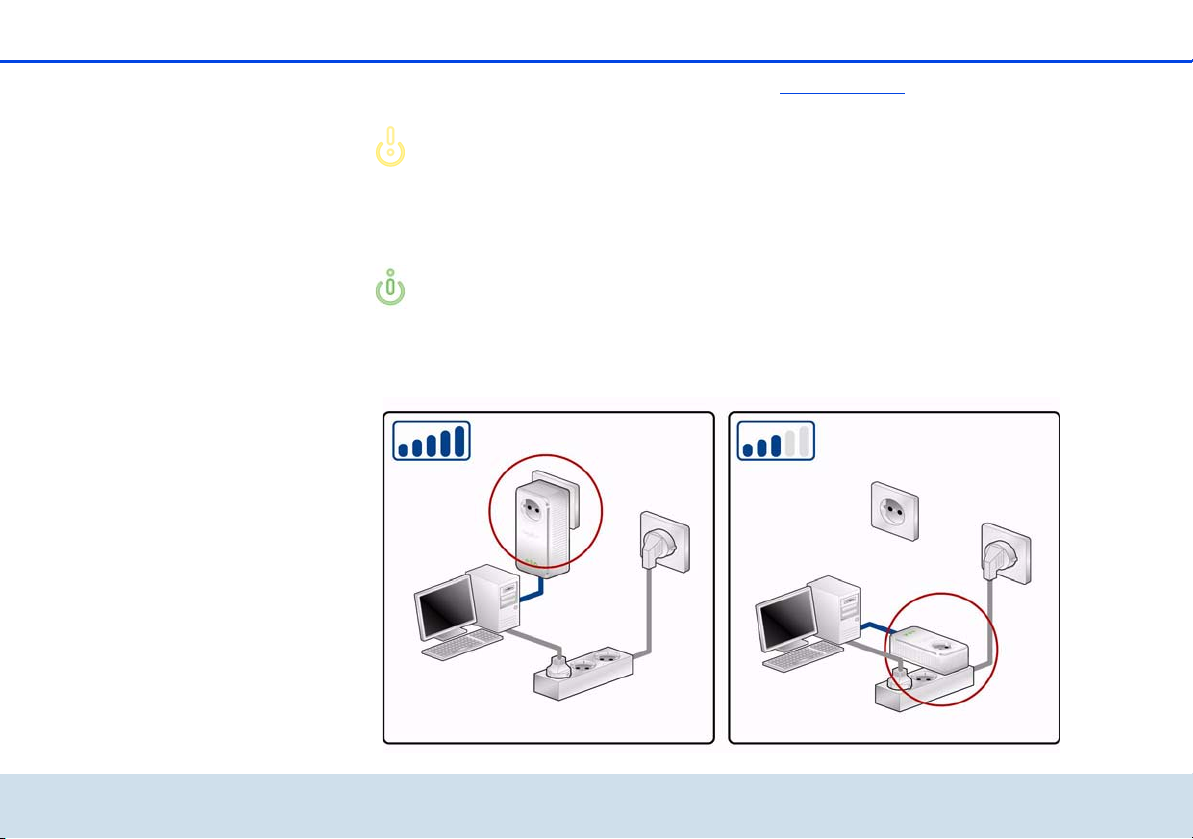

쎲 Branchez l'adaptateur directement dans une prise
murale, évitez d'utiliser un bloc multiprises. (fig 7)
fig 7
devolo dLAN 500 AVplus
Page 29
28 Annexe
쎲 Les autres appareils réseau reliés à l'aide d'un
bloc multiprises devraient être branchés sur le
réseau électrique via la prise intégrée du
dLAN 500 AVplus. Pour utiliser la fonction de fil-
tre du dLAN 500 AVplus de manière optimale et
améliorer le transfert de données dans le réseau,
branchez le bloc multiprise toujours dans la
prise du dLAN 500 AVplus. (fig 8)
fig 8
devolo dLAN 500 AVplus
Page 30
Annexe 29

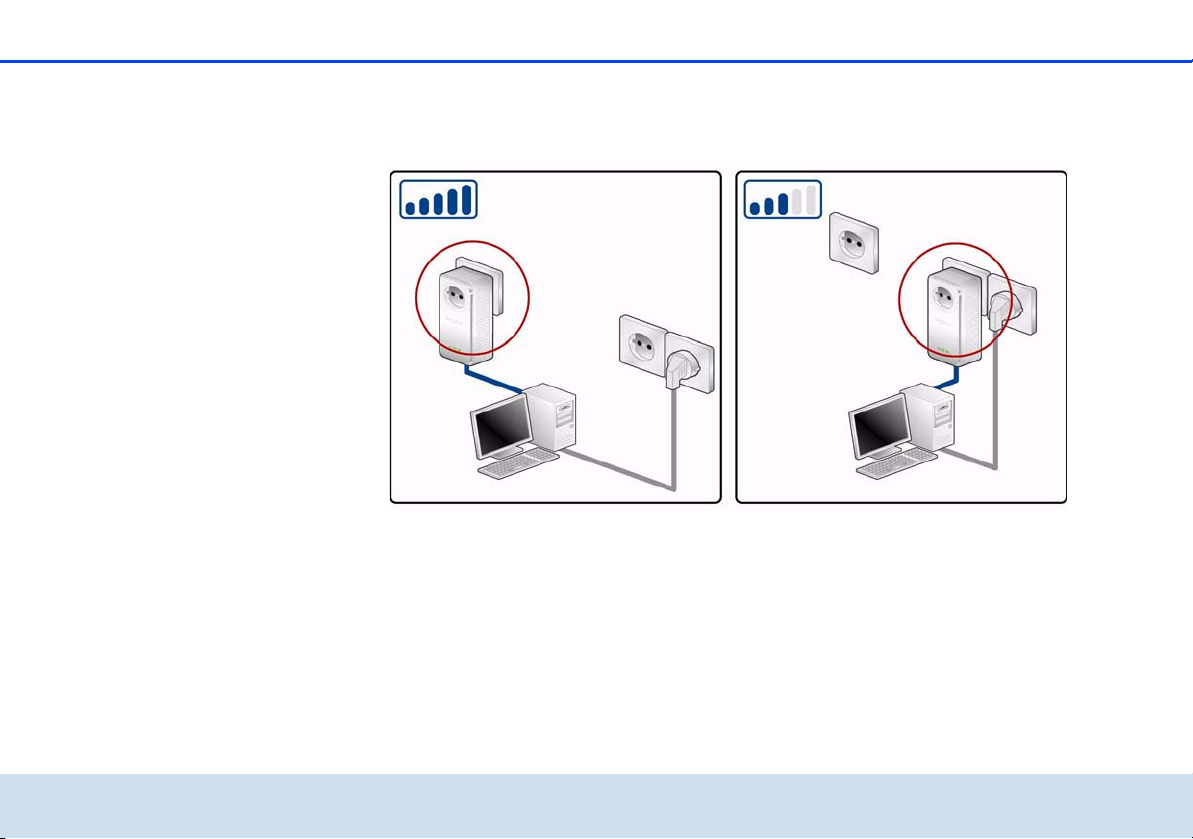

쎲 Si vous voulez brancher davantage d'appareils sur
une prise de courant, utilisez une prise murale se
trouvant à une certaine distance. (fig 9)
fig 9
devolo dLAN 500 AVplus
Page 31
30 Annexe
5.2 Consignes de sécurité importantes
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de
mettre l'appareil en service et de les conserver pour
pouvoir les consulter ultérieurement.
쎲 Le produit ne doit pas être ouvert. Aucune pièce
requérant un entretien de la part de l'utilisateur
ne se trouve à l'intérieur du produit.
N'essayez pas d'entretenir vous-même
le produit mais adressez-vous exclusivement à du personnel qualifié pour sa
maintenance ! Il y a un risque d'électrocution !
쎲 Utilisez le produit uniquement dans un local sec.
쎲 Pour le branchement de l'appareil, utilisez tou-
jours le câble réseau fourni.
쎲 N'introduisez aucun objet dans les ouvertures du
produit.
쎲 Pour couper l'alimentation du produit, débran-
chez la prise.
쎲 N'exposez pas le produit au rayonnement direct
du soleil.
쎲 Les fentes et ouvertures présentes sur le boîtier de
l'appareil servent à l'aération de l'appareil et ne
doivent être ni obturées ni recouvertes.
쎲 Le produit ne doit pas être placé à proximité
immédiate d'un radiateur.
쎲 Le produit devrait uniquement être placé à des
endroits assurant une aération suffisante.
쎲 Avant de nettoyer le produit, débranchez-le. Pour
nettoyer l'appareil, n'utilisez jamais de l'eau, des
produits dissolvants, du benzène, de l'alcool ou
autres produits nettoyants agressifs sous peine
d'endommager son boîtier. Utilisez uniquement
un chiffon humide.
쎲 Le produit doit uniquement être exploité sur un
réseau d'alimentation électrique correspondant
aux spécifications indiquées sur sa plaquette
signalétique. Si vous n'êtes pas sûr du type de
réseau d'alimentation électrique dont vous disposez, veuillez contacter votre revendeur ou votre
fournisseur d'électricité.
쎲 En cas de sinistre, débranchez le produit de
l'installation électrique et adressez-vous au service
après-vente. On parle de sinistre dans les cas suivants :
쑗 Le câble d'alimentation ou la prise sont
endommagés.
devolo dLAN 500 AVplus
Page 32
Annexe 31
쑗 Un liquide a été déversé sur le produit ou des
objets ont pénétré dans l'appareil.
쑗 Le produit a été exposé à la pluie ou mis en
contact avec de l'eau.
쑗 Le produit ne fonctionne pas bien que toutes
les instructions d'utilisation aient été suivies à
la lettre.
쑗 Le boîtier du produit est endommagé.
5.3 Élimination des anciens appareils
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la réglementation
allemande sur les appareils électriques. Depuis le 24
mars 2006, ce type d'appareil ne peut plus être éliminé
avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres
de collecte communaux. Veuillez vous adresser à votre
administration locale pour connaître l'adresse et les
horaires d'ouverture du centre de collecte le plus proche de chez vous.
5.4 Conditions générales de garantie
Nous accordons ces conditions générales de garantie de devolo AG
aux acheteurs de produits devolo. Elles complètent le droit à la
garantie défini par la loi, sous réserve des conditions suivantes :
1 Objet de la garantie
a) La garantie s'applique au produit livré et à ses composants.
Les composants présentant des vices de fabrication ou de
matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement
et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux
par un appareil de remplacement doté de fonctions et de
caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'œuvre sont à la charge de
devolo AG ; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'ache-
teur.
c) La propriété des pièces remplacées est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pièces défec-
tueuses, devolo AG est autorisé à effectuer des modifications
techniques (par exemple une mise à jour des logiciels micro-
programmes) pour mettre l'appareil au niveau technologique
actuel. Ceci n'entraîne pas de frais supplémentaires pour
l'acquéreur. La mise à niveau ne constitue pas pour autant un
droit légitime de l'acquéreur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois
années. La garantie prend effet le jour de la livraison du produit par
le revendeur agréé devolo. Les prestations fournies par devolo dans
le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une
devolo dLAN 500 AVplus
Page 33
32 Annexe
nouvelle garantie. La durée de garantie des pièces de rechange utilisées expire en même temps que la garantie du produit entier.
3Modalités
a) Si des défauts surviennent pendant la période de garantie,
l'acheteur doit faire valoir son droit de garantie immédiatement, au plus tard 7 jours après l'apparition du défaut.
b) Tout endommagement reconnaissable de l'extérieur (par
exemple boîtier endommagé) survenu lors du transport doit
être signalé immédiatement à l'entreprise de transport ainsi
qu' à l'expéditeur. Tout endommagement non décelable de
l'extérieur doit être signalé immédiatement après constatation,
au plus tard 3 jours après la livraison et par écrit à l'entreprise
de transport ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service qui traite les
droits de garantie, ainsi que son renvoi après la réparation se
font aux frais et aux risques de l'acheteur.
d) Les revendications dans le cadre de la garantie ne sont accep-
tées que si l'acheteur fournit une copie de la preuve d'achat.
Dans certains cas, devolo se réserve le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retiré,
b) en cas d'endommagement ou de destruction dans le cas de
force majeure ou d'une autre influence hors du contrôle de
devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme
aux conditions indiquées dans la spécification technique,
d) si les défauts sont dus à une mauvaise utilisation, en particulier
si la description du système et le mode d'emploi n'ont pas été
respectés,
e) si l'appareil a été ouvert, réparé ou modifié par une personne
qui n'en a pas été chargé par devolo,
f) si le produit présente des endommagements mécaniques, de
quelque nature qu'ils soient,
g) si l'acheteur ne fait pas valoir son droit de garantie dans les
délais prévus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avère que le défaut du produit a été provoqué par du matériel
défectueux d'un autre constructeur, par une erreur de logiciel, par
une mauvaise installation ou manipulation, devolo se réserve le
droit de facturer les frais de vérification à l'acquéreur.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun
recours envers devolo AG.
a) Cette garantie n'établit aucun droit supplémentaire, en parti-
culier le droit à rédhibition ou la prétention à diminution.
Toute réclamation de dommages-intérêts, quelle qu'en soit la
raison, est exclue. Cette garantie ne limite pas les droits de
l'acquéreur conformément aux lois sur la responsabilité pro-
duit, par exemple dans les cas de dommages corporels ou
d'endommagement des objets personnels ou dans les cas de
préméditation ou de négligence grossière, dans lesquels
devolo AG engage impérativement sa responsabilité.
b) En particulier, le remboursement d'un manque à gagner ou de
dommages directs ou indirects sont exclus.
c) devolo n'engage aucune responsabilité pour la perte de don-
nées ou la récupération de ces données en cas de faute légère
ou moyenne.
d) Dans les cas où devolo provoque la destruction de données
avec préméditation ou par négligence grossière, devolo
engage sa responsabilité pour le rétablissement typique tel
qu'il serait à réaliser en cas de création régulière de copies de
sauvegarde selon les mesures de sécurité adéquates.
e) La garantie s'applique uniquement au premier acheteur et ne
peut être transférée à un tiers.
f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle)
est seul compétent, si l'acheteur est une personne exerçant
devolo dLAN 500 AVplus
Page 34
Annexe 33
une activité commerciale et en a tous les droits et obligation. Si
l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si
son domicile ou son lieu de résidence habituel est transféré en
dehors du champ d'application territorial de la R.F.A. après la
conclusion du contrat, le tribunal du siège social de devolo est
seul compétent. Ceci est valable également si le domicile ou le
lieu de résidence habituel de l'acheteur n'est pas connu au
moment de l'introduction d'une action.
g) La loi applicable est la loi de la République Fédérale d'Allema-
gne. Le droit de l'ONU en matière d'achat n'est pas applicable.
devolo dLAN 500 AVplus
Page 35
34 Annexe
devolo dLAN 500 AVplus
Page 36
Index
Index
B
Bouton de cryptage 16
C
Configuration système requise 14
Connexion de l’ adaptateur
Consignes de sécurité importantes
Contenu du coffre
14
E
Élimination des anciens appareils 31
G
Garantie 31
Générer un mot de passe sûr
Green IT
8
I
Installation des logiciels 17
Intégrer un nouvel adaptateur dans le réseau
L
Linux 18
M
Mac (OS X) 18
Mode d’économie d’énergie
Mot de passe initial
Mot de passe réseau
N
Numéro de sécurité 22
17
30
23
8
23
23
O
Optimisation de la largeur de bande 27
P
Prise de courant intégrée 16, 28
R
Raccordement au réseau 16
T
Témoins lumineux (DEL) 15
W
Windows 17
23
devolo dLAN 500 AVplus
Page 37
Index
devolo dLAN 500 AVplus
Loading...
