devolo dLAN® 200 AV USB extender
© 2010 devolo AG Aachen (Deutschland)
Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften.
devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.
Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Marken
®
HomePlug
Mac
Windows
devolo, dLAN
ist eine eingetragene Marke der HomePlug Powerline Alliance.
®
und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.
®
und Microsoft® sind eingetragene Marken von Microsoft, Corp.
®
, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.
Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern, und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
devolo AG
Charlottenburger Allee 60
52068 Aachen
Deutschland
www.devolo.de
Aachen, November 2010
Inhalt
Inhalt
1 Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.2 Highlights des dLAN 200 AV USB extender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3 Anwendungsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.3 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3.4 Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3.4.1 Software für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3.5 dLAN 200 AV USB extender anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4 dLAN-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.1 Sicherheit im dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.2 dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.2.1 Netzwerk mit dLAN Cockpit verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4.2.2 dLAN-Netzwerk per Knopfdruck verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.3 dLAN Cockpit und dLAN 200 AV USB extender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.3.1 Einstellungen und Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.3.2 Zustände des dLAN 200 AV USB extender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5.1 Wichtige Sicherheitsanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5.2 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5.3 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
de vol o dLA N 20 0 AV USB extender
Inhalt
devolo dLAN 200 AV USB extender
Wort vorab 5
1Wort vorab
Mit dem dLAN 200 AV USB extender werden USBGeräte clever gemeinsam genutzt, denn mit diesem
Adapter ist es erstmals möglich, auch Endgeräte mit
USB-Anschluss über die hausinterne Stromleitung zu
vernetzen. Der dLAN 200 AV USB extender ist die
ideale Lösung, wenn USB-Kabel von der Länge nicht
mehr ausreichen –- dLAN funktioniert auf 300 Meter. Jede Steckdose im Haus wird zum USB-Port. An
den dLAN 200 AV USB extender lassen sich kinderleicht USB-Produkte wie Festplatten oder (Multifunktions-)Drucker anschließen, und können ganz
einfach von mehreren Computern aus gemeinsam
genutzt werden. Das spart Platz und Geld: Ein Drukker reicht für die ganze Familie und die USB-Festplatte wird mit Musik, Fotos, Filmen und
Dokumenten zum zentralen Datenspeicher für alle.
Für eine hohe Sicherheit des Heimnetzwerks verfügt
der dLAN 200 AV USB extender über einen Verschlüsselungsknopf. Dieser sorgt per Knopfdruck für
eine verschlüsselte Verbindung zum Netzwerk.
1.1 Zu diesem Handbuch
Neben einer kurzen Einführung in das Thema „dLAN“
sowie Darstellungen von Anwendungsbeispielen in
Kapitel 2 erfahren Sie in Kapitel 3, wie Sie den
dLAN 200 AV USB extender erfolgreich in Betrieb nehmen. Kapitel 4 beschreibt die Konfiguration Ihres
dLAN-Netzes sowie die Bedienung des
dLAN 200 AV USB extender. Hinweise zur Produktsicherheit und Umweltverträglichkeit des Gerätes sowie
unsere Garantiebedingungen in Kapitel 5, bilden den
Abschluss des Handbuches.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeutung der verwendeten Symbole.
Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.
Wichtiger Hinweis, dessen Beachtung
empfehlenswert ist.
Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.
Wenn Sie weitere Ideen oder Anregungen zu unseren
Produkten haben, nehmen Sie bitte unter der E-MailAdresse dsupport@devolo.com
devolo im Internet
Weitergehende Informationen zu unseren Produkten
finden Sie immer auch im Internet unter
Kontakt mit uns auf!
de vol o dLA N 20 0 AV USB extender
6 Wort vorab
www.devolo.de
sich nicht nur Produktbeschreibungen und
Dokumentationen, sondern auch aktualisierte
Versionen der devolo-Software und der Firmware des
Gerätes herunterladen.
Besonders empfehlenswert sind auch die umfangreichen devolo-Fachbücher zum Thema „Heim-Netzwerk“, in denen Sie viele interessante
Hintergrundinformationen finden können. Diese stehen auf unserer Internetseite kostenfrei im Bereich
Info Center Bücher zum Download bereit.
. Im Bereich Service Center lassen
devolo dLAN 200 AV USB extender
Einleitung 7
2 Einleitung
dLAN ist eine intelligente und sichere Technologie, mit
der Sie einfach, schnell und preiswert ein Heimnetzwerk über das Stromnetz aufbauen, ohne erst eine teure und lästige Verkabelung durchführen zu müssen.
Dabei müssen sich Leistungsdaten und Installationsaufwand nicht hinter den traditionellen Methoden verstecken. Ganz im Gegenteil: Mit dLAN erreichen Sie
ähnliche Geschwindigkeiten wie mit anderen LANTechnologien – aber die Installation ist im Handumdrehen erledigt!
de vol o dLA N 20 0 AV USB extender
8 Einleitung
2.1 Was steckt hinter dLAN?
Beim dLAN (direct Local Area Network) wird das vorhandene Stromnetz zur Übertragung von Daten zwischen verschiedenen, über entsprechende Adapter
miteinander verbundenen, Computern und anderen
Netzwerkkomponenten genutzt. Sprichwörtlich jede
Steckdose wird dadurch auch zur „Netzwerksteckdose“. Zur Übermittlung werden die Daten umgewandelt
(„moduliert“) und als Signal über die Stromleitungen
geschickt. Modernste Technik gewährleistet dabei,
dass sich Strom- und Datennetz nicht gegenseitig stören. Dabei ist die Vernetzung über dLAN schnell und sicher. Die übertragenen Informationen werden mit
einem Kennwort verschlüsselt, um das einfache Abhören durch Dritte zu verhindern.
2.2 Highlights des dLAN 200 AV USB extender
쎲 Erstmals USB-Geräte über die hausinterne Strom-
leitung verbinden und steuern; dLAN nutzt die
hausinterne Stromleitung wie ein langes USBKabel – auf 300 Metern Leitungslänge
쎲 Flexible Geräte-Position im Haushalt. Keine
Abhängigkeit von der Länge eines Kabels. Der
Drucker steht jetzt dort, wo er stehen soll und
nicht dort, wo das USB-Kabel endet
쎲 Musik, Fotos und Videos zentral auf einer USB-
Festplatte speichern und überall im Haus abrufen
쎲 Funktioniert mit USB-Geräten wie z. B. (Multifunk-
tions-)Drucker oder Festplatten
쎲 Einfache Installation und Integration in jedes
dLAN 200 AV-Heimnetzwerk
쎲 Verschlüsselung per Knopfdruck direkt am Adap-
ter – für eine schnelle und sichere Verbindung
쎲 „Geräte-Teilen” im dLAN 200 AV-Heimnetzwerk
erspart Anschaffungskosten
쎲 Einfache Überwachung und Konfiguration des
dLAN 200 AV-Heimnetzwerks über die intuitiv zu
bedienende Software dLAN Cockpit
devolo dLAN 200 AV USB extender
Einleitung 9

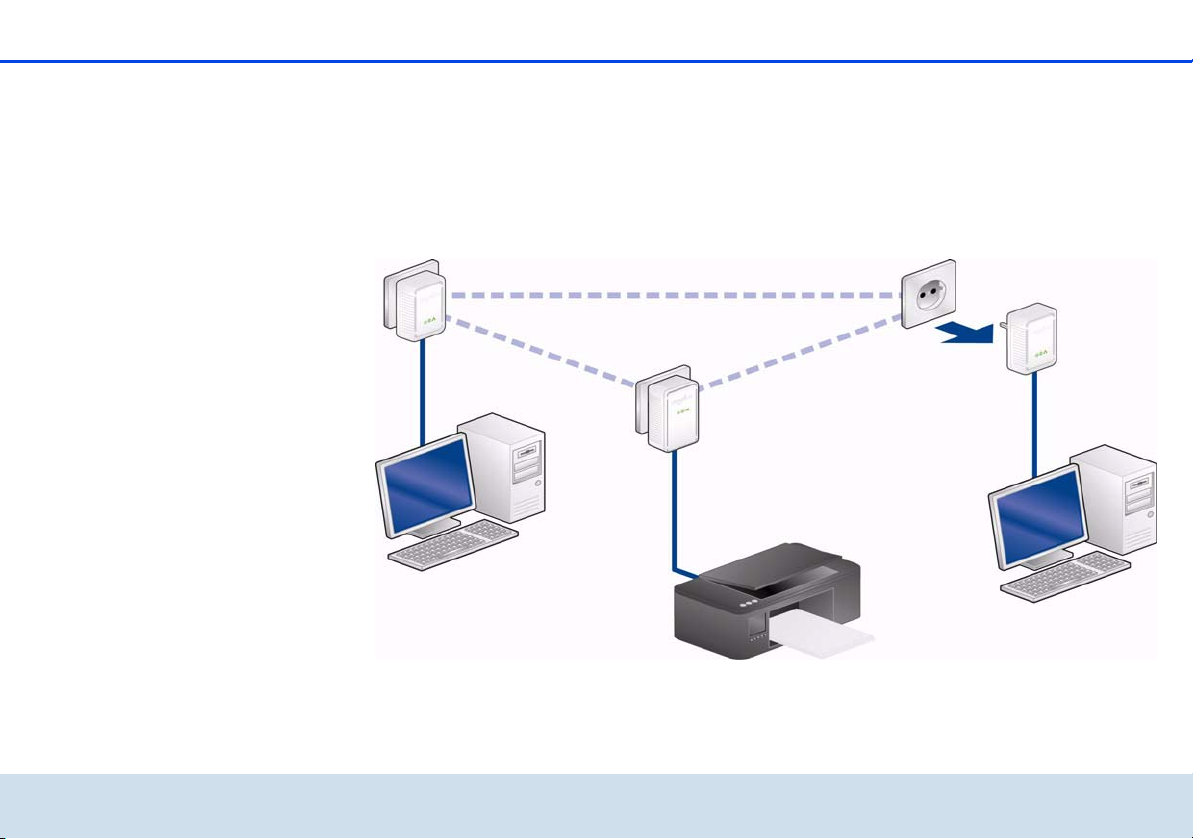

2.3 Anwendungsbeispiele
Zugriff auf einen Drucker
de vol o dLA N 20 0 AV USB extender
10 Einleitung
Zentrale Datenablage auf einer externen USB-Festplatte
devolo dLAN 200 AV USB extender
Inbetriebnahme 11
3 Inbetriebnahme
In diesem Kapitel erfahren Sie alles Wissenswerte zur
Inbetriebnahme Ihres dLAN 200 AV USB extender. Wir
beschreiben Funktionen sowie den Anschluss des
dLAN 200 AV USB extender. Des Weiteren stellen wir
Ihnen die mitgelieferte devolo-Software kurz vor und
führen Sie anschließend durch deren Installation.
3.1 Lieferumfang
Bevor Sie mit der Inbetriebnahme Ihres
dLAN200AVUSBextender beginnen, vergewissern
Sie sich bitte, dass Ihre Lieferung vollständig ist:
쎲 Single Kit:
쑗 dLAN 200 AV USB extender
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Online-Dokumentation
oder
쎲 Starter Kit:
쑗 dLAN 200 AV USB extender
쑗 dLAN 200 AVmini
쑗 Netzwerkkabel
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Online-Dokumentation
devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.
3.2 Systemvoraussetzungen
쎲 Betriebssysteme: Windows XP (32 bit), Win-
dows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit/64 bit) und alle
netzwerkfähigen Betriebssysteme
de vol o dLA N 20 0 AV USB extender
12 Inbetriebnahme
쎲 Netzwerkanschluss
Um ein dLAN 200 AV-Netzwerk mit Hilfe
weiterer dLAN 200 AV-Adapter von devolo
einzurichten, muss Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte bzw.
einen Netzwerkadapter mit Netzwerkschnittstelle verfügen.
쎲 USB-Anschluss
Der dLAN 200 AV USB extender ist zum
Anschluss an USB-Geräte wie (Multifunktions-)
Drucker oder Festplatten vorgesehen.
Der Adapter unterstützt immer nur ein
USB-Gerät.
devolo dLAN 200 AV USB extender
Inbetriebnahme 13
3.3 Funktionen
Der dLAN 200 AV USB extender besitzt drei Kontrollleuchten (LEDs) sowie einen USB-Anschluss und den
Verschlüsselungsknopf.
Power
Blinkt grün, beim Startvorgang des
dLAN 200 AV USB extender; leuchtet grün, wenn der
dLAN 200 AV USB extender betriebsbereit ist.
dLAN
Leuchtet grün, wenn eine dLAN-Verbindung aufgebaut ist; blinkt bei Datenübertragung.
USB
Leuchtet grün, wenn eine Verbindung zum USB-Gerät
besteht; blinkt bei Datenübertragung.
USB-Anschluss
Hier verbinden Sie den dLAN 200 AV USB extender
über ein USB-Kabel mit einem USB-Gerät.
Verschlüsselungsknopf
Netzwerkverschlüsselung per Knopfdruck; zur Funktionsweise des Verschlüsselungsknopfes lesen Sie im Kapitel 4.2.2 dLAN-Netzwerk per Knopfdruck
verschlüsseln weiter.
3.4 Software installieren
3.4.1 Software für Windows
Mit Hilfe des Installationsassistenten installieren Sie
die devolo-Software dLAN Cockpit für den Betrieb
des dLAN 200 AV USB extender unter dem WindowsBetriebssystem:
dLAN Cockpit findet alle erreichbaren dLAN-Adapter
in Ihrem dLAN 200 AV-Netzwerk, zeigt Informationen
zu diesen Geräten an und verschlüsselt Ihr dLAN 200
AV-Netzwerk individuell. Außerdem regeln Sie mit Hilfe
des dLAN Cockpit den Zugriff auf die in Ihrem dLANNetzwerk gemeinsam genutzten USB-Geräte.
Um die Software zu installieren, legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk Ihres Computers
ein.
Falls auf Ihrem Computer Autoplay aktiviert
ist, startet die Installation automatisch. Öffnen Sie ansonsten das Verzeichnis mit dem
Windows Explorer, indem Sie mit der rechten
Maustaste auf Start (bzw. Windows-Logo)
klicken und im Kontextmenü den Eintrag Ex-
plorer auswählen. Starten Sie dann den Installationsassistenten manuell.
de vol o dLA N 20 0 AV USB extender
14 Inbetriebnahme
Sie können während des Installationsvorgangs entscheiden, ob Sie alle Software-Komponenten (Stan-
dardinstallation), oder nur einige davon
(Benutzerdefinierte Installation), installieren
möchten.
Um die Funktionsweise Ihrer Geräte optimal
auszunutzen, empfehlen wir die vollständige
Installation aller Anwendungen.
Über eine weitere Option lässt sich festlegen, ob
Informationen über die bei Ihnen erzielten
Übertragungsleistungen der dLAN-Adapter an devolo
übermittelt werden dürfen. Die an devolo
übermittelten Daten umfassen Performance-Werte der
dLAN-Geräte. Die Informationen werden anonymisiert
und ausschließlich statistisch ausgewertet. Sie helfen
uns durch die Übermittlung, unsere Produkte weiter zu
verbessern. Sie finden die installierte SoftwareAnwendung in der Programmgruppe Start Alle
Programme devolo.
Falls Ihrem Betriebssystem nicht bereits bekannt, installieren Sie, nach An-
weisung des jeweiligen Herstellers, die
zu Ihrem USB-Gerät dazugehörigen
Treiber.
Nachdem Sie die komplette Software erfolgreich installiert haben, fahren Sie mit der Hardware-Installation
des dLAN 200 AV USB extender fort. (siehe 3.5
dLAN 200 AV USB extender anschließen).
3.5 dLAN 200 AV USB extender anschließen
In diesem Abschnitt zeigen wir Ihnen, wie Sie den
dLAN 200 AV USB extender an ein USB-Gerät in Ihrem
dLAN 200 AV-Netzwerk anschließen.
Der dLAN 200 AV USB extender ist
zum Anschluss an Geräte wie (Multifunktions-)Drucker oder Festplatten
vorgesehen. Der Adapter unterstützt
immer nur ein USB-Gerät.
햲 Schließen Sie den dLAN 200 AV USB extender
über ein USB-Kabel an den USB-Anschluss des
anzuschließenden USB-Gerätes innerhalb Ihres
dLAN 200 AV-Netzwerkes an.
햳 Stecken Sie den dLAN 200 AV USB extender in
eine verfügbare Steckdose.
devolo dLAN 200 AV USB extender
Inbetriebnahme 15
Bei Anschluss einer externen USB-Festplatte kann es aufgrund der automatischen Festplattenüberprüfung je nach
Hersteller zu einer verzögerten Hardware-Erkennung am Computer kommen. Dies kann einige Minuten dauern.
햴 Nachdem Sie einen dLAN 200 AV USB extender
und einen weiteren devolo dLAN 200 AV-Adapter
angeschlossen haben, ist Ihr dLAN 200 AV-Netzwerk eingerichtet.
Informationen zum jeweiligen devolo dLAN
200 AV-Adapter finden Sie auf unserer Internetseite www.devolo.de
.
In Kapitel 4 dLAN-Netzwerk lesen Sie,
쑗 wie Sie Ihr dLAN 200 AV-Netzwerk indivi-
duell sichern und
쑗 wie Sie den Zugriff auf die per
dLAN 200 AV USB extender angeschlossenen
USB-Geräte regeln.
de vol o dLA N 20 0 AV USB extender
16 Inbetriebnahme
devolo dLAN 200 AV USB extender
dLAN-Netzwerk 17
4 dLAN-Netzwerk
4.1 Sicherheit im dLAN
Bevor Sie den dLAN200AVUSBextender in Ihrem
dLAN 200 AV-Netzwerk einsetzen können, müssen Sie
ihn zunächst mit anderen dLAN 200 AV-Geräten zu einem Heimnetzwerk verbinden. Zwei spezifische Informationen sind dazu von besonderer Bedeutung:
쎲 Die gemeinsame Verwendung des dLAN-Kenn-
wortes dient der Zugangskontrolle; es entsteht ein
abgegrenztes dLAN-Netz.
쎲 Die gemeinsame Verwendung des dLAN-Kenn-
wortes dient der Verschlüsselung des Netzwerkes,
und damit der Abhörsicherheit, der übermittelten
Daten.
Das dLAN-Kennwort kann automatisch per Ver-
schlüsselungsknopf oder händisch mit Hilfe des Programmes dLAN Cockpit festgelegt werden. Beachten
Sie den folgenden Grundsatz bei der Wahl der Verschlüsselungsmethode:
쎲 In dLAN 200 AV-Netzwerken, in denen alle
zugehörigen dLAN 200 AV-Geräte mit einem
Verschlüsselungsknopf ausgestattet sind, funk-
tioniert die individuelle Datenverschlüsselung einfach per Knopfdruck.
쎲 In dLAN 200 AV-Netzwerken, in denen Geräte
mit und ohne Verschlüsselungsknopf miteinander kombiniert werden, muss mit
dLAN Cockpit verschlüsselt werden.
4.2 dLAN Cockpit
devolo dLAN Cockpit ist ein Überwachungs- und
Verschlüsselungsprogramm, das alle erreichbaren
dLAN 200 AV-Geräte in Ihrem Heimnetzwerk aufspürt
und diese zu einem sicheren Netzwerk zusammenfügt.
dLAN Cockpit ist wegen seines grafisch logischen
Aufbaus einfach und intuitiv zu bedienen. Sie finden
das Programm nach der Installation der devoloSoftware in der Programmgruppe Start Alle
Programme devolo.
de vol o dLA N 20 0 AV USB extender
18 dLAN-Netzwerk
Nach dem Start von dLAN Cockpit erscheinen alle in
Ihrem Heimnetzwerk erreichbaren dLAN-Geräte. Dies
kann einen Augenblick dauern.
devolo dLAN 200 AV USB extender
dLAN-Netzwerk 19
Alle im Netzwerk gefundenen Adapter erscheinen per
Adaptersymbol mit entsprechendem Produktnamen.
Der mit nebenstehendem Symbol gekennzeichnete
Adapter in der Mitte des dLAN-Netzwerkes symbolisiert Ihr lokal angeschlossenes Gerät. Haben Sie
mehrere dLAN-Geräte lokal angeschlossen, können Sie
zwischen diesen hin- und herspringen. Per Mausklick
auf ein Adaptersymbol wird das entsprechende dLAN
200 AV-Gerät aktiviert und hervorgehoben dargestellt.
Die farbigen Verbindungslinien der Adapter verdeutlichen die aktuelle Übertragungsqualität:
쎲 grün: Die Netzwerkverbindung eignet sich für
HD-Video-Streaming.
쎲 orange: Die Netzwerkverbindung eignet sich für
SD-Video-Streaming und Online-Gaming.
쎲 rot: Die Netzwerkverbindung eignet sich für ein-
fachen Datentransfer sowie Internetzugang.
Findet tatsächlich Datenübertragung von einem zum
anderen Gerät statt, wird die Datenrate auf dem jeweils hervorgehobenen Adapter angezeigt.
Einstellungen und Funktionen
Einstellungen zum jeweiligen hervorgehobenen Gerät
bzw. zum Netzwerk können Sie
쎲 als auch über an jedem Adapter seitlich angeord-
neten Karteireiter vornehmen.
Mit der Schaltfläche Aktualisieren bringen Sie die
Ansicht gefundener Geräte (falls nicht automatisch geschehen) immer auf den aktuellen Stand.
Über die Schaltfläche Optionen oder den entsprechenden Karteireiter des jeweiligen Adapters, erfahren
Sie Geräte-Informationen wie z. B. die verwendetete
Firmware-Version und die individuelle Mac-Adresse.
Optionen wie einen Zusatznamen vergeben, das jeweilige Gerät auf die Einstellungen des Ausliefe-
rungszustandes zurücksetzen oder ein Gerät aus
dem bestehenden dLAN-Netzwerk entfernen, sind
gegeben.
Die oben genannten Einstellungsoptionen variieren je nach Funktion und Ausstattung Ihres Gerätes.
Ob Informationen zu den Übertragungsleistungen Ihrer dLAN-Adapter an devolo übertragen werden sollen,
können Sie ebenfalls auswählen.
쎲 über die am unteren Bildrand liegenden Schaltflä-
chen
de vol o dLA N 20 0 AV USB extender
20 dLAN-Netzwerk
Die an devolo übermittelten Daten umfassen
Performance-Werte der dLAN-Geräte. Die Informationen werden anonymisiert und ausschließlich statistisch ausgewertet. Sie helfen
uns durch die Übermittlung, unsere Produkte
weiter zu verbessern.
Die Optimierungshilfe enthält Installationshinweise
sowie Informationen darüber, wie Sie Ihre Geräte optimal miteinander verbinden.
4.2.1 Netzwerk mit dLAN Cockpit verschlüsseln
Wenn Sie dLAN 200 AV-Geräte ohne Verschlüsselungsknopf einsetzen, kann die Datenverschlüsse-
lung nur über dLAN Cockpit erfolgen.
Notieren Sie vor dem Vernetzungsvorgang die Security-IDs aller dLAN 200
AV-Adapter. Diese eindeutige Kennung
jedes dLAN-Gerätes finden Sie auf dem
Etikett des Gehäuses. Sie besteht aus 4
x 4 Buchstaben, die durch Bindestriche
voneinander abgetrennt sind (z. B.
ANJR-KMOR-KSHT-QRUV). Sorgen Sie
auch dafür, dass alle dLAN-Adapter mit
dem Stromnetz und ggf. auch mit dem
Computer bzw. den entsprechenden
Netzwerkkomponenten verbunden
sind.
Lokalen Adapter suchen
Nachdem dLAN Cockpit gestartet ist, wird zunächst
der direkt mit Ihrem Computer verbundene dLANAdapter gesucht.
Adapter hinzufügen
Fügen Sie nun alle gewünschten dLAN-Geräte Ihrem
dLAN-Netzwerk hinzu, indem Sie die Schaltfläche
Hinzufügen wählen. Dazu benötigen Sie den 16stelligen Sicherheitscode (Security-IDs) der
Adapter, den Sie auf einem Etikett auf dem Gehäuse
finden. Geben Sie diese nun in das Feld Security-ID
ein und bestätigen mit OK. Ist eine Security-ID korrekt
und das Gerät im dLAN-Netzwerk erreichbar, wird es
devolo dLAN 200 AV USB extender
dLAN-Netzwerk 21
Ihrem Netzwerk konfigurierter Adapter hinzugefügt
und im Programm auch dargestellt.
Netzwerkkennwort eingeben
Nachdem Sie nun alle gewünschten dLAN-Geräte Ihrem dLAN-Netzwerk hinzugefügt haben, wählen Sie
die Schaltfläche Kennwort ändern, um ein gemeinsames Netzwerkkennwort zu vergeben, das für alle registrierten Adapter in Ihrem persönlichen
Heimnetzwerk gelten soll.
Sie haben dabei die Wahl zwischen einem eigenen
Kennwort, einem Zufallskennwort und dem Standardkennwort. Um ein eigenes Kennwort mit mindestens
acht Zeichen Länge festzulegen, geben Sie dieses in
das Textfeld Netzwerkkennwort (min. 8 Zeichen)
ein. Alternativ können Sie mit der Taste Sicheres
Kennwort generieren ein zufällig gewähltes, sehr sicheres Kennwort automatisch bestimmen und zuweisen lassen. Über die Taste Auslieferungskennwort
wird der dLAN-Adapter auf das Standardkennwort zurückgesetzt. Normalerweise wird die Darstellung des
Kennwortes aus Sicherheitsgründen verborgen. Durch
Aktivierung der Option Zeichen anzeigen wird das
aktuelle Kennwort im Textfeld lesbar dargestellt.
Das Standardkennwort im Auslieferungszustand lautet HomePlugAV.
Durch die spezifische Vergabe eines
Kennwortes für einen einzelnen Adapter können Sie diesen aus dem übrigen
dLAN-Netzwerk ausschließen.
Wird dLAN Cockpit nach der erfolgreichen Erstinstallation später erneut aufgerufen, beispielsweise um einen neuen Adapter in das Netzwerk zu integrieren,
erinnert sich die Anwendung an die bereits früher
eingegebenen Geräte. Erfassen Sie das neue Gerät wie
im Abschnitt Adapter hinzufügen beschrieben. Das
aktuelle Netzwerkkennwort wird dem neu hinzugefügtem Gerät automatisch zugewiesen.
de vol o dLA N 20 0 AV USB extender
22 dLAN-Netzwerk
4.2.2 dLAN-Netzwerk per Knopfdruck verschlüsseln
Zur Verschlüsselung eines dLAN 200 AV-Netzwerkes,
in dem alle zugehörigen Geräte mit Verschlüsselungsknopf ausgestattet sind, bedienen Sie sich einfach des
am Gerät befindlichen Verschlüsselungsknopfes. Durch
Drücken dieses Knopfes wird Ihr dLAN 200 AV-Netzwerk mittels eines Zufallskennwortes gesichert.
Im Folgenden beschreiben wir anhand möglicher Netzwerkszenarien die genauen Vorgehensweisen:
devolo dLAN 200 AV USB extender
dLAN-Netzwerk 23
Verschlüsseln eines neuen dLAN 200 AV-Netzwerkes mit einem dLAN 200 AV USB extender und
einem devolo dLAN 200 AV-Adapter (Abb. 1)
Nachdem Sie beide Adapter erfolgreich angeschlossen
haben, drücken Sie – innerhalb von 2 Minuten – jeden Verschlüsselungsknopf ca. 1 Sekunde.
Abb. 1
Fertig! Ihr dLAN 200 AV-Netzwerk ist nun vor unbefugtem Zugriff geschützt. Die dLAN-LED leuchtet grün.
de vol o dLA N 20 0 AV USB extender
24 dLAN-Netzwerk
Bestehendes dLAN 200 AV-Netzwerk erweitern
durch einen weiteren dLAN 200 AV USB extender
(Abb. 2)
Ist Ihr bestehendes dLAN 200 AV-Netzwerk bereits mit
Hilfe des Verschlüsselungsknopfes gesichert, können
Sie auch auf die gleiche Weise fortfahren, um weitere
Adapter zu integrieren. Nachdem Sie den neuen
dLAN 200 AV USB extender erfolgreich angeschlossen
haben, drücken Sie – innerhalb von 2 Minuten –
zuerst den Verschlüsselungsknopf (ca. 1 Sekunde) eines Adapters aus Ihrem bestehenden Netzwerk und
anschließend den Verschlüsselungsknopf (ca. 1 Se-
kunde) des neuen dLAN 200 AV USB extender.
Fertig! Der neue dLAN 200 AV USB extender ist in Ihr
Netzwerk eingebunden. Die dLAN-LED leuchtet grün.
Um weitere Adapter in Ihr Netzwerk einzubinden, verfahren Sie wie gerade beschrieben.
devolo dLAN 200 AV USB extender
Abb. 2
dLAN-Netzwerk 25
dLAN 200 AV USB extender aus einem Netzwerk
entfernen (Abb. 3)
Um einen dLAN 200 AV USB extender aus einem bestehenden Netzwerk zu entfernen, drücken Sie minde-
stens 10 Sekunden den Verschlüsselungsknopf des
entsprechenden Adapters. Dieses Gerät erhält ein neu-
Abb. 3
es Zufallskennwort und ist damit aus Ihrem Netzwerk
ausgeschlossen. Um es anschließend in ein anderes
dLAN 200 AV-Netzwerk einzubinden, verfahren Sie wie
oben beschrieben, je nachdem ob Sie ein neues Netzwerk aufsetzen oder ein bestehendes erweitern möchten.
de vol o dLA N 20 0 AV USB extender
26 dLAN-Netzwerk
4.3 dLAN Cockpit und
dLAN 200 AV USB extender
Mit Hilfe des dLAN Cockpit regeln Sie den Zugriff auf
den dLAN 200 AV USB extender und damit auf das angeschlossene USB-Gerät. Sie finden das dLAN Cockpit
nach der Installation in der Programmgruppe Start
Alle Programme devolo.
4.3.1 Einstellungen und Funktionen
Über die Schaltfläche bzw. den Karteireiter Optionen
finden Sie u. a. Informationen zur IP-Adressvergabe.
Als Komponente Ihres Heimnetzwerks kommuniziert
der dLAN 200 AV USB extender über das TCP/IP-Protokoll. Die dazu benötigte IP-Adresse kann entweder
statisch manuell eingetragen oder automatisch von
einem DHCP-Server bezogen werden. Im Ausliefe-
rungszustand ist die Option IP-Adresse automatisch
beziehen aktiviert.
Ist bereits ein DHCP-Server zur Vergabe von IP-Adressen im Netzwerk vorhanden (z. B. ein PC), sollten Sie
die Option IP-Adresse automatisch beziehen aktiviert lassen, damit das dLAN 200 AV USB extender automatisch eine Adresse von diesem erhält und
gefunden wird.
devolo dLAN 200 AV USB extender
dLAN-Netzwerk 27
Beachten Sie bei der Vergabe von festen IP-Adressen, dass diese im gleichen IP-Adressbereich liegen müssen,
da Sie sonst Geräte aus Ihrem dLANNetzwerk (ungewollt) ausschließen.

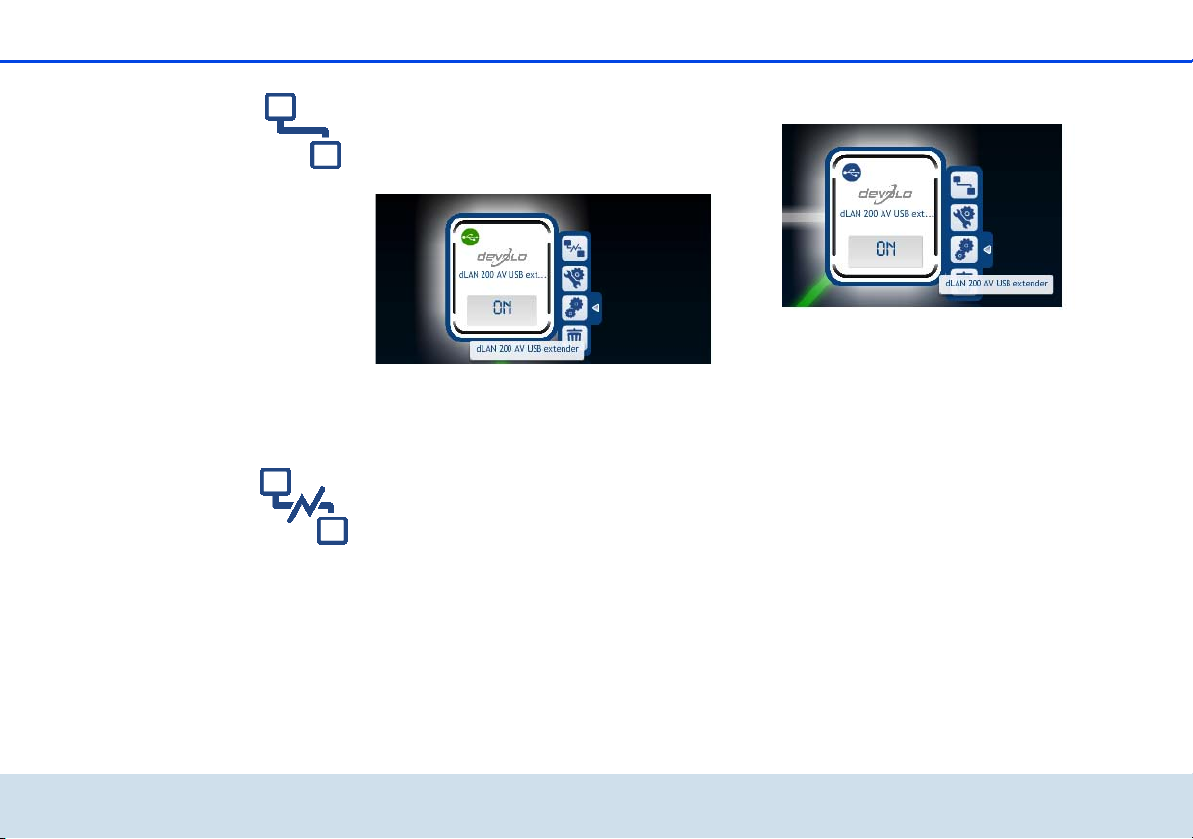

4.3.2 Zustände des dLAN 200 AV USB extender
dLAN Cockpit stellt immer nur die Symbole möglicher
Aktionen dar, die aufgrund des momentanen Verbindungszustandes logisch folgen können. Im Folgenden
beschreiben wir die Zustände eines
dLAN200AVUSBextender.
Der dLAN 200 AV USB extender ist frei.
Das am dLAN200AVUSBextender angeschlossene
Gerät wird zur Zeit von keinem Teilnehmer im dLAN-
Netzwerk benutzt. Dieser Zustand wird durch das
blaue USB-Symbol in der linken oberen Ecke des
dLAN 200 AV USB extender dargestellt.
de vol o dLA N 20 0 AV USB extender
28 dLAN-Netzwerk
Per Klick auf den Karteireiter USB-Gerät verbinden
greifen Sie direkt auf den dLAN 200 AV USB extender
zu. Das grüne USB-Symbol in der linken oberen Ecke
des dLAN 200 AV USB extender signalisiert die nun
bestehende Verbindung zum USB-Gerät.
Der dLAN 200 AV USB extender ist durch den
eigenen PC belegt und wird zur Nutzung freigegeben.
Um den dLAN 200 AV USB extender zur Nutzung für
die anderen Teilnehmer im dLAN-Netzwerk freizugeben, klicken Sie auf den Karteireiter USB-Gerät tren-
nen. Das blaue USB-Symbol in der linken oberen
Ecke des dLAN 200 AV USB extender signalisiert
nun die Freigabe des USB-Gerätes.
devolo dLAN 200 AV USB extender
dLAN-Netzwerk 29

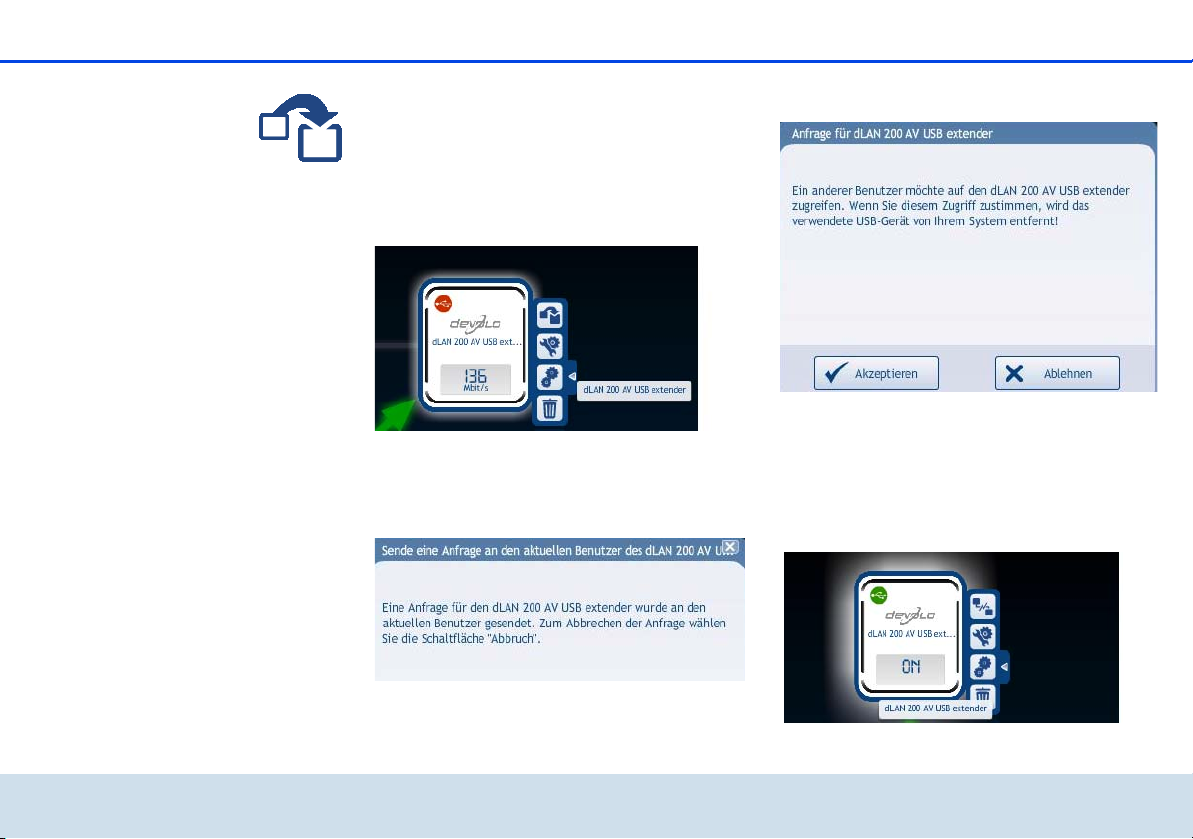

Der dLAN 200 AV USB extender ist durch einen
anderen PC im Netzwerk belegt.
Der dLAN 200 AV USB extender wird zur Zeit von einem anderen Teilnehmer im dLAN-Netzwerk genutzt.
Das rote USB-Symbol in der linken oberen Ecke des
dLAN200AVUSBextender signalisiert diese beleg-
te Verbindung zum USB-Gerät.
Fragen Sie bei dem anderen Benutzer an, ob dieser das
USB-Gerät freigibt, indem Sie auf den Karteireiter USB-
Gerät übernehmen klicken. Auf Ihrem Bildschirm erscheint Ihre gesendete Anfrage:
Der andere Benutzer nun hat die Möglichkeit Ihrer Anfrage zustimmen oder sie abzulehnen:
쎲 Akzeptiert der andere Benutzer Ihre Anfrage,
werden Sie automatisch mit dem
dLAN200AVUSBextender verbunden. Das
grüne USB-Symbol in der linken oberen Ecke
des dLAN 200 AV USB extender signalisiert die
nun bestehende Verbindung zum USB-Gerät.
de vol o dLA N 20 0 AV USB extender
30 dLAN-Netzwerk

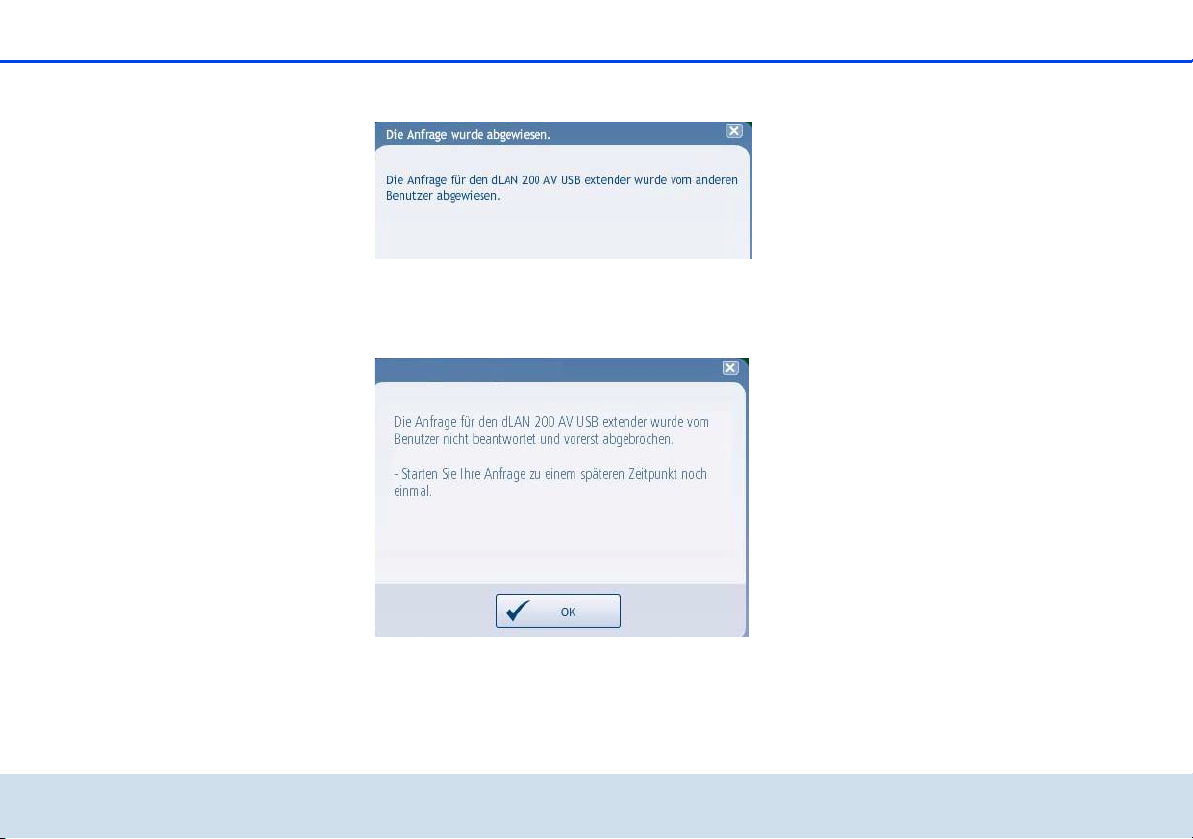

쎲 Lehnt der andere Benutzer Ihrer Anfrage ab,
erhalten Sie auf Ihrem PC eine negative Meldung.
쎲 Reagiert der andere Benutzer nicht auf Ihre
Anfrage, können Sie Ihre Anfrage vorzeitig abbrechen oder aber es erfolgt nach 2 Minuten ein
automatischer Abbruch der Anfrage.
devolo dLAN 200 AV USB extender
Anhang 31
5Anhang
Den zulässigen Spannungsbereich für
den Betrieb des Gerätes sowie die Leistungsaufnahme entnehmen Sie bitte
dem Etikett auf der Rückseite des Gerätes.
Die CE-Erklärung zu diesem Produkt finden
Sie auf der beiliegenden Produkt-CD unter
CE. Weitere technische Angaben stehen im
Service Center unter www.devolo.de
Verfügung.
5.1 Wichtige Sicherheitsanweisun-
gen
Alle Sicherheits- und Bedienungsanweisungen sollten
vor Inbetriebnahme des Gerätes gelesen und verstanden worden sein und für zukünftige Einsichtnahmen
aufbewahrt werden.
쎲 Das Gerät darf nicht geöffnet werden. Es befinden
sich keine durch den Anwender zu wartenden
Teile im Inneren des Gerätes.
zur
Versuchen Sie nicht, das Produkt selbst
zu warten, sondern wenden Sie sich für
jegliche Wartung ausschließlich an
qualifiziertes Fachpersonal! Es besteht
Stromschlaggefahr!
쎲 Verwenden Sie das Gerät ausschließlich an einem
trockenen Standort.
쎲 Stecken Sie keine Gegenstände in die Öffnungen
des Gerätes.
쎲 Um das Gerät vom Stromnetz zu trennen, ziehen
Sie den Netzstecker.
쎲 Setzen Sie das Gerät nicht direkter Sonnenein-
strahlung aus.
쎲 Schlitze und Öffnungen am Gehäuse dienen der
Belüftung und dürfen weder verstopft noch abgedeckt werden.
쎲 Das Gerät darf nicht in direkter Nähe eines Heiz-
körpers aufgestellt werden.
쎲 Das Gerät sollte nur an Plätzen aufgestellt wer-
den, welche eine ausreichende Belüftung gewähren.
쎲 Vor der Reinigung trennen Sie das Gerät vom
Stromnetz. Verwenden Sie zur Reinigung des
Gerätes niemals Wasser, Verdünner, Benzol, Alkohol oder andere scharfe Reinigungsmittel, da dies
de vol o dLA N 20 0 AV USB extender
32 Anhang
zu Beschädigungen des Gehäuses führen kann,
sondern nur ein feuchtes Tuch.
쎲 Das Gerät sollte ausschließlich an einem Versor-
gungsnetz betrieben werden, wie auf dem Typenschild beschrieben.
쎲 Im Schadensfall trennen Sie das Gerät vom
Stromnetz und wenden sich an Ihren Kundendienst. Ein Schadensfall liegt vor,
쑗 wenn das Stromkabel oder der Stecker
beschädigt ist.
쑗 wenn das Gerät mit Flüssigkeit überschüttet
wurde oder Gegenstände in das Gerät hinein
geraten sind.
쑗 wenn das Gerät Regen oder Wasser ausge-
setzt war.
쑗 wenn das Gerät nicht funktioniert, obwohl
alle Bedienungsanweisungen ordnungsgemäß befolgt wurden.
쑗 wenn das Gehäuse des Gerätes beschädigt
ist.
5.2 Entsorgung von Altgeräten
Das Symbol des durchgestrichenen Mülleimers auf
dem Gerät bedeutet, dass es sich bei diesem Adapter
um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen Elektrogesetzes han-
delt. Seit dem 24. März 2006 dürfen derartige
Altgeräte nicht mehr im Hausmüll entsorgt werden. Sie
können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre
Stadt- oder Gemeindeverwaltung, um die Adresse und
die Öffnungszeiten der nächstgelegenen Sammelstelle
zu erfahren.
5.3 Allgemeine Garantiebedingungen
Diese Garantie gewährt die devolo AG den Erwerbern von devoloProdukten nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen:
1 Garantieumfang
a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen
Teilen. Sie wird in der Form geleistet, dass Teile, die nachweislich trotz sachgemäßer Behandlung und Beachtung der
Gebrauchsanweisung aufgrund von Fabrikations- und/oder
Materialfehlern defekt geworden sind, nach devolos Wahl
kostenlos ausgetauscht oder repariert werden. Alternativ
hierzu behält devolo sich vor, das defekte Gerät gegen ein
Ersatzgerät mit gleichem Funktionsumfang und gleichen Leistungsmerkmalen auszutauschen. Handbücher und evtl. mitgelieferte Software sind von der Garantie ausgeschlossen.
b) Die Kosten für Material und Arbeitszeit werden von devolo
getragen, nicht aber die Kosten für den Versand vom Erwerber
zur Service-Werkstätte und/oder zu devolo.
c) Ersetzte Teile gehen in devolos Eigentum über.
d) devolo ist berechtigt, über die Instandsetzung und den Aus-
tausch hinaus technische Änderungen (z. B. Firmware-
Updates) vorzunehmen, um das Gerät dem aktuellen Stand der
devolo dLAN 200 AV USB extender
Anhang 33
Technik anzupassen. Hierfür entstehen dem Erwerber keine
zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.
2 Garantiezeit
Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Garantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den
devolo-Fachhändler. Von devolo erbrachte Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie
eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3Abwicklung
a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so
sind Garantieansprüche unverzüglich, spätestens jedoch innerhalb von sieben Tagen geltend zu machen.
b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse
beschädigt), sind unverzüglich gegenüber der mit dem Transport beauftragten Person und dem Absender geltend zu
machen. Äußerlich nicht erkennbare Schäden sind unverzüglich nach Entdeckung, spätestens jedoch innerhalb von drei
Tagen nach Anlieferung, schriftlich gegenüber der Transportperson und dem Absender zu reklamieren.
c) Der Transport zu und von der Stelle, welche die Garantiean-
sprüche entgegennimmt und/oder das instandgesetzte Gerät
austauscht, geschieht auf eigene Gefahr und Kosten des
Erwerbers.
d) Garantieansprüche werden nur berücksichtigt, wenn mit dem
Gerät eine Kopie des Rechnungsoriginals vorgelegt wird.
devolo behält sich in Einzelfällen vor, sich das Rechnungsoriginal vorlegen zu lassen.
4 Ausschluss der Garantie
Jegliche Garantieansprüche sind insbesondere ausgeschlossen,
a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt
worden ist,
b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch
Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.)
beschädigt oder zerstört wurde,
c) wenn das Gerät unter Bedingungen gelagert oder betrieben
wurde, die außerhalb der technischen Spezifikationen liegen,
d) wenn die Schäden durch unsachgemäße Behandlung – insbe-
sondere durch Nichtbeachtung der Systembeschreibung und
der Betriebsanleitung – aufgetreten sind,
e) wenn das Gerät durch hierfür nicht von devolo beauftragte
Personen geöffnet, repariert oder modifiziert wurde,
f) wenn das Gerät mechanische Beschädigungen irgendwelcher
Art aufweist,
g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)
gemeldet worden ist.
5 Bedienungsfehler
Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes
durch fehlerhafte Fremd-Hardware, -Software, Installation oder
Bedienung verursacht wurde, behält devolo sich vor, den entstandenen Prüfaufwand dem Erwerber zu berechnen.
6 Ergänzende Regelungen
Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu devolo abschließend.
a) Durch diese Garantie werden weitergehende Ansprüche, ins-
besondere solche auf Wandlung oder Minderung, nicht
begründet. Schadensersatzansprüche, gleich aus welchem
Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.
bei Personenschäden oder Schäden an privat genutzten
Sachen nach dem Produkthaftungsgesetz oder in Fällen des
Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet
wird.
b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von
entgangenem Gewinn, mittelbaren oder Folgeschäden.
de vol o dLA N 20 0 AV USB extender
34 Anhang
c) Für Datenverlust und/oder die Wiederbeschaffung von Daten
haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit
nicht.
d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-
lich oder grob fahrlässig verursacht hat, haftet devolo für den
typischen Wiederherstellungsaufwand, der bei regelmäßiger
und gefahrentsprechender Anfertigung von Sicherheitskopien
eingetreten wäre.
e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist
nicht übertragbar.
f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.
Hat der Erwerber keinen allgemeinen Gerichtsstand in der
Bundesrepublik Deutschland oder verlegt er nach Vertragsabschluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus
dem Geltungsbereich der Bundesrepublik Deutschland, ist
devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls
Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeitpunkt der Klageerhebung nicht bekannt ist.
g) Es findet das Recht der Bundesrepublik Deutschland Anwen-
dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo
und dem Erwerber nicht.
devolo dLAN 200 AV USB extender
Index
Index
A
Auslieferungskennwort 21
C
CE-Erklärung 31
D
dLAN 8
dLAN 200 AV-Netzwerk
dLAN-Kennwort
E
Entsorgung 32
Entsorgung von Altgeräten
F
Freigeben des USB-Gerätes 28
G
Garantie 32
I
IP-Adresse 26
K
Kontroll-Leuchten (LEDs) 13
L
Lieferumfang 11
N
Netzwerkkennwort 21
Neuen Adapter ins Netzwerk integrieren
17
17
32
21
S
Security-ID 20
Sicheres Kennwort generieren
Sicherheitsanweisungen
Systemvoraussetzungen
21
31
11
U
Übernehmen des USB-Gerätes 29
USB-Anschluss
USB-Festplatte
13
15
V
Verbinden mit USB-Gerät 28
Verschlüsselungsknopf
13
W
Windows 13
de vol o dLA N 20 0 AV USB extender
Index
devolo dLAN 200 AV USB extender
Loading...
