Devolo dLAN 200 AVpro Wireless N User guide [de]
The Network Innovation
dLAN®
200 AVpro Wireless N
devolo dLAN® 200 AVpro Wireless N
© 2012 devolo AG Aachen (Deutschland)
Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften.
devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.
Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Marken
®
HomePlug
Linux
Ubuntu
Mac
Windows
Wi-Fi
devolo, dLAN
ist eine eingetragene Marke der HomePlug Powerline Alliance.
®
ist eine eingetragene Marke von Linus Torvalds.
®
ist eine eingetragene Marke von Canonical Ltd.
®
und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.
®
und Microsoft® sind eingetragene Marken von Microsoft, Corp.
®
, Wi-Fi Protected AccessTM, WPATM, WPA2TM und Wi-Fi Protected SetupTM sind eingetragene Marken der Wi-Fi Alliance®.
®
, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.
Das Firmware-Paket von devolo enthält Dateien, die unter verschiedenen Lizenzen verbreitet werden, insbesondere unter devolo-proprietärer Lizenz bzw. unter
einer Open Source Lizenz (GNU General Public License, GNU Lesser General Public License oder FreeBSD License). Der Source-Code, der als Open Source verbreiteten Dateien, kann schriftlich über gpl@devolo.de angefordert werden.
Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
devolo AG
Charlottenburger Allee 60
52068 Aachen
Deutschland
www.devolo.de
Aachen, April 2012
Inhalt
Inhalt
1 Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1.1 Vielen Dank für Ihr Vertrauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1.2 CE-Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.2 Was ist ein WLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.3 Was ist ein VLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.4 dLAN 200 AVpro Wireless N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.5 Anwendungsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
2.5.1 dLAN 200 AVpro Wireless N als WLAN-Access-Point . . . . . . . . . . . . . . . . . . . . . 9
2.5.2 dLAN 200 AVpro Wireless N als WLAN-Client . . . . . . . . . . . . . . . . . . . . . . . . . .11
2.5.3 dLAN 200 AVpro Wireless N und VLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
3.3 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
3.3.1 Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
3.3.2 Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
3.3.3 Netzwerkanschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.3.4 WLAN-Antennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.4 dLAN 200 AVpro Wireless N anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.4.1 Software für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
4 Netzwerkkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
4.1 Eingebaute Konfigurationsoberfläche aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
4.2 Menübeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
4.3 Statusübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
4.3.1 dLAN-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
dev olo dLA N 20 0 AVpro Wireless N
Inhalt
4.3.2 WLAN-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.4 Gerätekonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.4.1 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.4.2 Netzwerkeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
4.4.3 dLAN-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
4.4.4 Zeitserver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
4.5 WLAN-Konfiguration deaktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
4.6 WLAN-Konfiguration als Access-Point . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
4.6.1 WLAN-Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
4.6.2 Sicherheitseinstellungen zum Access-Point . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

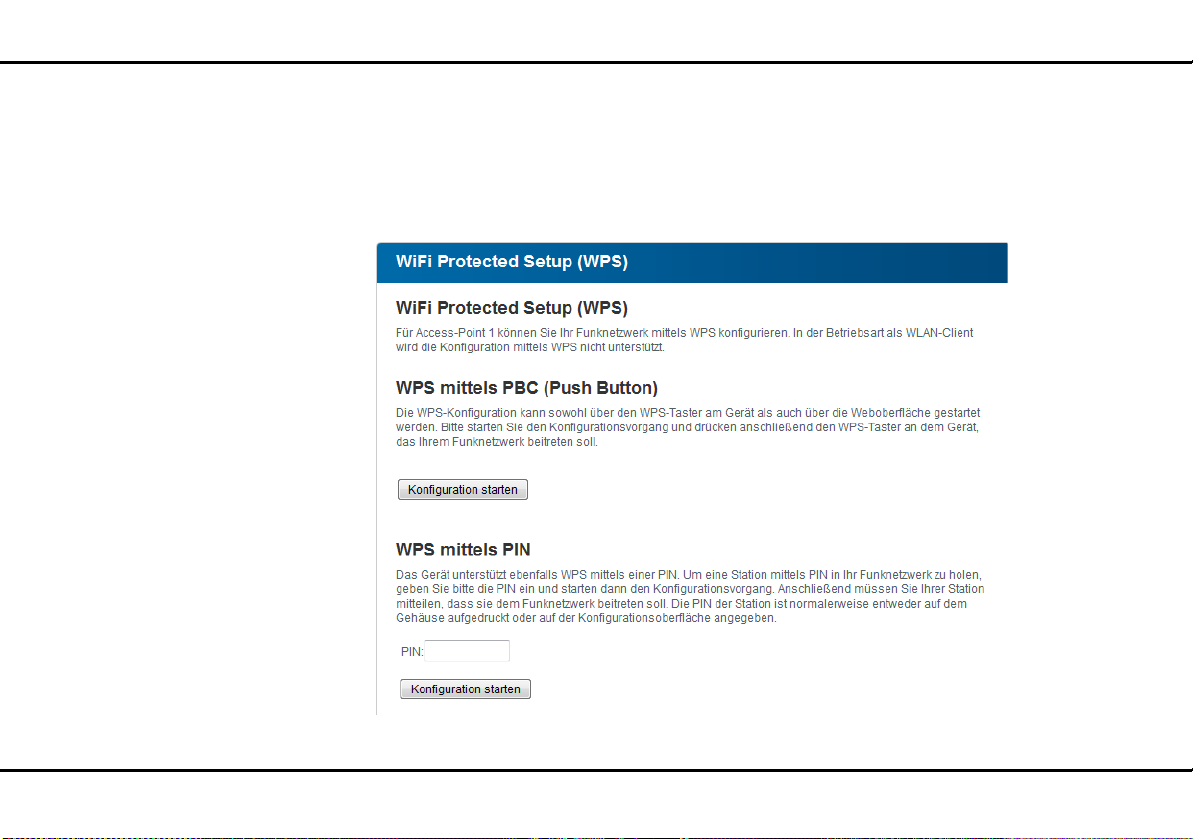

4.6.3 WiFi Protected Setup (WPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
4.7 WLAN-Konfiguration als Client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
4.7.1 Sicherheitseinstellungen zum WLAN-Client . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
4.8 VLAN-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
4.8.1 VLAN erstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
4.8.2 Übersicht der vereinbarten VLANs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
4.8.3 VLAN-Port-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
4.9 Verwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.9.1 Konfiguration zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63
4.9.2 Konfigurationsdatei speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
4.9.3 Konfiguration wiederherstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
4.9.4 Firmware aktualisieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
5 dLAN-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.1 Sicherheit im dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.2 dLAN AVpro-Netzwerk per Knopfdruck verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.3 dLAN AVpro manager für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
devolo dLAN 200 AVpro Wireless N
6 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
6.1 Wichtige Sicherheitsanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
6.2 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
6.3 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
Wort vorab 5
1Wort vorab
1.1 Vielen Dank für Ihr Vertrauen
devolo dLAN-Business-Lösungen stellen eine kostengünstige Möglichkeit dar, das Stromnetz in einem Gebäude für den Aufbau eines breitbandigen
IP-Netzwerkes zu nutzen. Der Vorteil hierbei liegt
klar auf der Hand: es muss kein neues Kabel verlegt
werden – Aufwand und Kosten bleiben niedrig.
Der dLAN 200 AVpro Wireless N ist devolos innovativer Access-Point für mobile wie stationäre Netzwerkgeräte im professionellen Umfeld. Durch die
Flexibilität der dLAN-Vernetzung über die bestehende Stromleitung ist eine Positionierung überall im
Gebäude möglich: Auch Bereiche ohne Netzwerkanbindung werden so perfekt integriert.
1.1.1 Zu diesem Handbuch
Neben einer Einführung in die Grundlagen der Themen
„dLAN“, „WLAN“ und „VLAN“ in Kapitel 2 erfahren
Sie in Kapitel 3, wie Sie das
dLAN 200 AVpro Wireless N erfolgreich in Betrieb
nehmen können. Kapitel 4 beschreibt im Detail die
Einstellmöglichkeiten der eingebauten Konfigurationsoberfläche und damit auch den Zugang zum dLAN,
VLAN und WLAN. Informationen zur Konfiguration des
dLAN-Netzes finden Sie in Kapitel 5. Hinweise zur
Produktsicherheit und Umweltverträglichkeit des Gerätes sowie unsere Garantiebedingungen in Kapitel 6,
bilden den Abschluss des Handbuches.
Die technischen Daten zum
dLAN 200 AVpro Wireless N finden Sie im Produkt-
blatt auf der beiliegenden Produkt-CD.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeutung der verwendeten Symbole.
Sehr wichtiger Hinweis, dessen
Nichtbeachtung zu Schäden führen
kann.
Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.
Zusätzliche Informationen und Tipps zu
Hintergründen und zur Konfiguration Ihres Gerätes.
Wenn Sie weitere Ideen oder Anregungen zu unseren
Produkten haben, nehmen Sie bitte unter der E-MailAdresse support@devolo.com
Kontakt mit uns auf!
d evo lo dL AN 2 00 AVpro Wireless N
6 Wort vorab
devolo im Internet
Weitergehende Informationen zu unseren Produkten
finden Sie immer auch im Internet unter
www.devolo.de
Nicht nur Produktbeschreibungen und
Dokumentationen, sondern auch aktualisierte
Versionen der devolo-Software und der Firmware des
Gerätes können Sie herunterladen. Besonders
empfehlenswert sind die Beschreibungen zum Thema
„dLAN-Netzwerk“, in denen Sie viele interessante
Hintergrundinformationen finden können.
.
1.2 CE-Konformität
Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie 1999/5/EC (R&TTE) sowie den übrigen einschlägigen Bestimmungen des FTEG und ist
zum Betrieb in der EU und Schweiz vorgesehen. Das
Produkt ist eine Einrichtung der Klasse A. Diese Klasse
kann im Wohnbereich Funkstörungen verursachen.
"99/05/CE" (R&TTE Directive) ist eine Richtlinie wie die EMV-Richtlinie. Sie gilt für Funksendeeinrichtungen (Radio equipment) und
Telekommunikations-Endgeräte (telecommunication terminal equipment). Die Einhaltung dieser Richtlinien wird über die
Anwendung harmonisierter EN Normen
nachgewiesen.
Die CE-Erklärung zu diesem Produkt finden
Sie auf der beiliegenden Produkt-CD unter
CE.
devolo dLAN 200 AVpro Wireless N
Einleitung 7
2 Einleitung
dLAN ist eine intelligente und sichere Technologie, mit
der Sie einfach, schnell und preiswert ein Netzwerk
über das Stromnetz aufbauen, ohne erst eine teure und
lästige Verkabelung durchführen zu müssen. Dabei
müssen sich Leistungsdaten und Installationsaufwand
nicht hinter den traditionellen Methoden verstecken.
2.1 Was steckt hinter dLAN?
Beim dLAN (direct Local Area Network) wird das vorhandene Stromnetz zur Übertragung von Daten zwischen verschiedenen, über entsprechende Adapter
miteinander verbundenen, Computern und anderen
Netzwerkkomponenten genutzt. Sprichwörtlich jede
Steckdose wird dadurch auch zur „Netzwerksteckdose“. Zur Übermittlung werden die Daten umgewandelt
(„moduliert“) und als Signal über die Stromleitungen
geschickt. Modernste Technik gewährleistet dabei,
dass sich Strom- und Datennetz nicht gegenseitig stören. Dabei ist die Vernetzung über dLAN schnell und sicher. Die übertragenen Informationen werden mit
einem Kennwort verschlüsselt, um das einfache Abhören durch Dritte zu verhindern.
2.2 Was ist ein WLAN?
Der Begriff WLAN (Wireless Local Area Network) steht
für die Vernetzung von Computern und anderen Geräten per Funk. Zwar lassen sich auch Computer paarweise („peer-to-peer”, p2p) drahtlos miteinander
verbinden, in der Regel sorgt jedoch eine zentrale Sendestation (Access-Point) für die Vernetzung der verschiedenen Geräte. Häufig werden solche AccessPoints mittlerweile mit Modems für den Internetzugang und Routern als Vermittler in einem Netzwerk zu
einer Einheit kombiniert.
Das durch einen bestimmten Sendekanal (von 1 bis 13)
und Namen (SSID) von einer Sendestation etablierte
Funknetzwerk hat nur eine beschränkte Reichweite.
Der auch als „Funkzelle” bezeichnete Empfangsbereich
eines Access-Points wird insbesondere durch Gebäudemauern stark eingeschränkt. Häufig ist nur im gleichen Raum eine stabile Funkverbindung zwischen
verschiedenen WLAN-Geräten möglich.
Da der Netzwerkzugang im WLAN natürlich nicht, wie
beispielsweise im LAN (per Netzwerkkabel) oder dLAN
(per Stromnetz) kontrolliert werden kann, stellt die freie
Übertragung von Daten durch den Raum natürlich besondere Anforderungen an die Absicherung des Netzwerks. Daher wurden eine ganze Reihe von
Sicherheitsmaßnahmen vorgesehen, wie beispielswei-
devol o dL AN 2 00 AVpro Wireless N
8 Einleitung
se ein versteckter Funknetzname (SSID), die Verschlüsselung der übertragenen Daten und eine
Zugangskontrolle über die Kennungen (MAC-Adressen) der Funknetzkarten.
2.3 Was ist ein VLAN?
Ein VLAN (Virtual Local Area Network) ist ein logi-
sches, in sich geschlossenes, lokales Netzwerk – im
Gegensatz zu einem physischen („geswitchten“) Netzwerk. VLANs unterteilen physische Netzwerke in
mehrere logische, voneinander unabhängige Netze und können gegen das Ausspionieren und Abhören
besser abgesichert werden als geswitchte Netze. Sie
optimieren die Datenverteilung und erleichtern überfüllte Netze.
Durch den Einsatz von VLANs kann eine aufwendige,
physische Verkabelung eingespart werden. Dadurch
erhöht sich die räumliche Flexibilität und die Anschaffung mehrerer teurer Einzelgeräte (z. B. Router,
Switchs) bleibt erspart.
Die Zuordnung zu einem VLAN kann statisch über Portzuordnung erfolgen, über spezielle Markierungen an
den Datenpaketen („tagged“) realisiert sein oder dynamisch erfolgen, z. B. durch MAC- und IP-Adressen,
TCP- und UDP-Ports oder höheren Protokollen.
2.4 dLAN 200 AVpro Wireless N
쎲 Innovativer Access-Point für netzwerkfähige End-
geräte; egal ob dLAN, WLAN oder klassisches
Netzwerkkabel: Alle Geräte lassen sich verbinden!
쎲 Die dLAN-Powerline-Technologie nutzt die interne
Stromleitung und ermöglicht so eine flexible Positionierung des dLAN 200 AVpro Wireless N überall im Gebäude.
쎲 Bereiche ohne Netzwerkverkabelung werden per-
fekt integriert; alternativ lässt sich ein bestehendes Netzwerk ideal ergänzen.
쎲 Entwickelt für den Business-Einsatz; bereits viel-
fach in Branchen wie Hospitality, Office und Produktion bewährt.
쎲 Ideal für alle öffentlichen Bereiche: Integriertes
Kensington Lock schützt die Adapter zuverlässig
vor Diebstahl.
쎲 Einfache Einrichtung von WLAN-Zonen (WLAN-
Access-Points und Wireless-Hotspots) mit Unterstützung des WLAN-Highspeed-Standards "IEEE
802.11n".
쎲 Trennung von Benutzergruppen und differenzierte
Zugriffskontrolle durch Multi-SSID und VLAN.
쎲 Ideal als umfassende, schnelle und stabile Netz-
werklösung oder zur Unterstützung bestehender
Netzwerkinfrastrukturen.
devolo dLAN 200 AVpro Wireless N
Einleitung 9
쎲 200 Mbit/s (brutto) Verbindung für schnelle
Datenübertragung via dLAN, 300 Mbit/s (brutto)
im WLAN-Betrieb (IEEE 802.11n-Standard).
쎲 Professionelles WLAN-Sicherheitsmanagement
mit Unterstützung von WPA, WPA2 und WPA2
Enterprise.
쎲 Optimale dLAN-Sicherung mit 128-Bit-AES-
Schlüssel.
쎲 Remote-Management über Management-Soft-
ware devolo dLAN AVpro manager.
쎲 Einfache Konfiguration über Weboberfläche.
쎲 Optimale Anpassung des Adapters für jegliche
Nutzungsszenarien durch abschaltbare Netzwerkports und Deaktivierung der Funktionsknöpfe.
쎲 WLAN-Zeitsteuerung mit konfigurierbaren Nut-
zungszeiten.
쎲 Zwei innenliegende WLAN-Antennen; MiMo-
Technik für beste Sende- und Empfangsleistung.
2.5 Anwendungsbeispiele
2.5.1 dLAN 200 AVpro Wireless N als WLAN-Access-Point
Standardmäßig ist der dLAN 200 AVpro Wireless N als
WLAN-Access-Point eingestellt, so dass er ein über die
Steckdose angeschlossenes dLAN-Netzwerk als WLANAccess-Point per Funk anderen Client-Geräten, wie
Laptops, Desktop PCs oder Druckern zur Verfügung
stellt. Dies ist besonders praktisch, wenn sich nicht alle
Client-Stationen im Sendebereich einer WLAN-Sendestation befinden, beispielsweise weil dicke Betonwände die Übertragung stören. Mit dLAN lassen sich
verschiedene Räume über das Stromnetz problemlos
erschließen. Und dank des
dLAN 200 AVpro Wireless N wird jede Steckdose
schnell und einach zum WLAN-Anschluss mit exzellenter Empfangsqualität.
devol o dL AN 2 00 AVpro Wireless N
10 Einleitung
Abb. 1
Die folgende Abbildung zeigt, wie mit Hilfe des
dLAN 200 AVpro Wireless N und einem Router die
Verbindung zum Internet, und mit weiteren dLAN AV-
pro-Geräten die Verbindung innerhalb des Netzwerks
hergestellt wird.
devolo dLAN 200 AVpro Wireless N
Einleitung 11
Abb. 2
2.5.2 dLAN 200 AVpro Wireless N als WLAN-Client
Alternativ kann der dLAN 200 AVpro Wireless N auch
als WLAN-Client konfiguriert werden. In diesem Fall
verbindet der Adapter ein bereits vorhandenes WLANNetz mit den Geräten im dLAN-Netzwerk. Dies ist besonders praktisch, wenn der Netzwerkzugang weder
per dLAN, noch per Ethernet-Verkabelung möglich ist.
Die folgende Abbildung beschreibt, wie der
dLAN 200 AVpro Wireless N mehrere Computer im
dLAN-Netz per Funk mit einem bereits vorhandenen
Router in einem anderen Gebäude verbindet, der wiederum per Ethernet den Zugang zum Internet bereitstellt.
devol o dL AN 2 00 AVpro Wireless N
12 Einleitung
Abb. 3
2.5.3 dLAN 200 AVpro Wireless N und VLAN
Mit Hilfe der VLAN-Funktion ist der
dLAN 200 AVpro Wireless N nun auch in der Lage
komplexere Netzwerke sicherer und strukturierter auf-
zubauen. Die folgende Abbildung zeigt drei getrennte
VLAN-Netzwerke, innerhalb derer mit Hilfe des jeweiligen dLAN 200 AVpro Wireless N Daten über dLAN
bzw. WLAN übertragen werden.
devolo dLAN 200 AVpro Wireless N
Einleitung 13
In diesem Beispiel handelt es sich um drei portbasierte
VLANs (farblich markiert):
쎲 VLAN-Gruppe eins (PCs 1, 7, 8, 9) z. B. an Ether-
net-Port zwei
쎲 VLAN-Gruppe zwei (PCs 2, 10, 11, 12) z. B an
Ethernet-Port eins
쎲 VLAN-Gruppe drei (PCs 3, 4, 5, 6) z. B. an Ether-
net-Port drei
쎲 Jeder VLAN-Gruppe ist jeweils ein WLAN zugeord-
net.
Die Konfiguration des Vernetzungsbeispiels kann wie
folgt aussehen:
햲 Unter VLAN-Konfiguration die VLAN-Funktion
einschalten und die gewünschten VLANs mit
einer zugehörigen VLAN-ID erstellen.
devol o dL AN 2 00 AVpro Wireless N
14 Einleitung
devolo dLAN 200 AVpro Wireless N
Einleitung 15
햳 Anschließend unter VLAN-Port-Einstellungen
die Zuordnung der Ports sowie deren Verhalten
festlegen.
Eine detaillierte Funktionsbeschreibung zur
VLAN-Konfiguration finden Sie unter 4.8
VLAN-Konfiguration.
devol o dL AN 2 00 AVpro Wireless N
16 Einleitung
devolo dLAN 200 AVpro Wireless N
Inbetriebnahme 17
3 Inbetriebnahme
In diesem Kapitel erfahren Sie alles Wissenswerte zur
Inbetriebnahme Ihres dLAN 200 AVpro Wireless N.
Wir beschreiben Funktionen sowie den Anschluss des
Gerätes. Des Weiteren stellen wir Ihnen die mitgelieferte devolo-Software kurz vor und führen Sie anschließend durch deren Installation.
d evo lo dL AN 2 00 AVpro Wireless N
18 Inbetriebnahme
3.1 Lieferumfang
Bevor Sie mit der Inbetriebnahme Ihres
dLAN 200 AVpro Wireless N beginnen, vergewissern
Sie sich bitte, dass Ihre Lieferung vollständig ist:
쎲 Single Kit:
쑗 dLAN 200 AVpro Wireless N
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Online-Dokumentation
oder
쎲 Starter Kit:
쑗 dLAN 200 AVpro Wireless N
쑗 dLAN 200 AVpro WP II
쑗 Netzwerkkabel
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Online-Dokumentation
devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.
3.2 Systemvoraussetzungen
쎲 Betriebssysteme: Windows XP (32 bit), Win-
dows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit/64 bit), Linux
(Ubuntu), Mac OS X und alle netzwerkfähigen
Betriebssysteme
쎲 Netzwerkanschluss
Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte bzw.
einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.
Zum Aufbau eines dLAN AVproNetzwerkes benötigen Sie
mindestens zwei dLAN AVproGeräte (200 Mbit/s bzw.
500 Mbit s).
devolo dLAN 200 AVpro Wireless N
Inbetriebnahme 19
3.3 Funktionen
Der dLAN 200 AVpro Wireless N verfügt über die folgenden Elemente:
3.3.1 Kontrollleuchten
Power
grün: leuchtet, wenn der dLAN 200 AVpro Wireless N
betriebsbereit ist.
dLAN
grün: Die Netzwerkverbindung eignet sich für HD-Video-Streaming; blinkt bei Datenübertragung.
orange: Die Netzwerkverbindung eignet sich für SDVideo-Streaming und Online-Gaming; blinkt bei Datenübertragung.
rot: Die Netzwerkverbindung eignet sich für einfachen
Datentransfer sowie Internetzugang; blinkt bei Datenübertragung.
WLAN
grün: leuchtet, bei Verbindung zum WLAN-Netzwerk;
blinkt bei Datenübertragung.
Ethernet
grün: leuchtet, bei Verbindung zum Ethernet-Netz;
blinkt bei Datenübertragung.
d evo lo dL AN 2 00 AVpro Wireless N
20 Inbetriebnahme
3.3.2 Taster
Alle Taster können auf der Konfigurationsoberfläche ein- bzw. ausgeschaltet werden.
ON/OFF
Mit dem ON/OFF-Taster schalten Sie die WLAN-Funk-
tion ein bzw. aus.
Beachten Sie, dass die WLAN-Funktion im Auslieferungszustand eingeschaltet und die WLANVerschlüsselung auf WPA2 gesetzt
ist. Der Standard-WLAN-Schlüssel
ist die Security-ID des
dLAN 200 AVpro Wireless N. Sie
finden den 16-stelligen Sicherheitscode auf
dem Etikett auf der Rückseite des Gehäuses.
WPS
Mit dem WPS (Wi-Fi Protected Setup)-Verschlüsse-
lungstaster sichern Sie Ihr WLAN-Netzwerk per Knopfdruck.
devolo dLAN 200 AVpro Wireless N
Inbetriebnahme 21
WPS ist ein von der Wi-Fi Alliance entwickelter Verschlüsselungsstandard zur Erhöhung
der Sicherheit in einem WLAN-Heimnetzwerk. Das Ziel von WPS ist es, das Hinzufügen von Geräten in ein bestehendes
Netzwerk zu vereinfachen. Ausführlichere Informationen dazu finden Sie im Kapitel 4.6.3
WiFi Protected Setup (WPS).
dLAN
Über den dLAN-Verschlüsselungstaster sichern Sie Ihr
dLAN-Netzwerk per Knopfdruck:
쎲 Um Ihr dLAN AVpro-Netzwerk individuell zu ver-
schlüsseln, drücken Sie an den angeschlossenen
Geräten – innerhalb von 2 Minuten – jeden Ver-
schlüsselungsknopf ca. 1 Sekunde.
쎲 Um ein dLAN AVpro-Gerät aus Ihrem Netzwerk zu
entfernen, drücken Sie mindestens 10 Sekun-
den den Verschlüsselungsknopf des entsprechenden Gerätes.
Reset
Der Reset-Taster (seitlich am Gehäuse) hat zwei verschiedene Funktionen:
쎲 Das Gerät startet neu, wenn Sie den Reset-
Taster kürzer als 10 Sekunden drücken.
쎲 Um die Konfiguration des
dLAN 200 AVpro Wireless N in den Ausliefe-
rungszustand zurück zu versetzen, drücken Sie
den Reset-Taster länger als 10 Sekunden.
Beachten Sie, dass alle bereits vorgenommenen
Einstellungen hierbei verloren gehen!
Der Reset-Taster kann mit Hilfe der Spitze eines Kugelschreibers gedrückt werden.
d evo lo dL AN 2 00 AVpro Wireless N
22 Inbetriebnahme
ETH 1 ETH 2 ETH 3
Kensington Lock
Der dLAN 200 AVpro Wireless N verfügt auf der Vorderseite des Gehäuses über einen Slot zur Anbringung
eines Kensington Lock (Schloss). Ein Kensington Lock
ist eine Diebstahlsicherung für ortsveränderliche Hardware.
3.3.3 Netzwerkanschlüsse
Über die drei LAN-Anschlüsse können PCs oder andere
Netzwerkgeräte über handelsübliche Netzwerkkabel
mit dem dLAN 200 AVpro Wireless N verbunden werden.
3.3.4 WLAN-Antennen
Die innenliegenden WLAN-Antennen dienen der Verbindung mit anderen Netzwerkgeräten per Funk.
3.4 dLAN 200 AVpro Wireless N anschließen
In diesem Abschnitt zeigen wir Ihnen, wie Sie den
dLAN 200 AVpro Wireless N an einen Computer oder
an ein anderes Netzwerkgerät anschließen.
햲 Schließen Sie den dLAN 200 AVpro Wireless N
über ein Netzwerkkabel an einen Netzwerkanschluss Ihres eingeschalteten Computers oder an
ein anderes Netzwerkgerät an.
햳 Stecken Sie den dLAN 200 AVpro Wireless N in
eine Wandsteckdose.
Die Steckdose sollte sich in Reichweite des angeschlossenen Netzwerkgerätes befinden.
Der dLAN 200 AVpro Wireless N
und das Netzwerkgerät sollten
leicht zugänglich sein.
Um den
dLAN 200 AVpro Wireless N auszuschalten bzw. vom Stromnetz zu
trennen, ziehen Sie den Netzstecker
aus der Steckdose heraus.
devolo dLAN 200 AVpro Wireless N
햴 Sobald mindestens ein weiterer dLAN AV-Adapter
angeschlossen und mit dem Stromnetz verbunden
Inbetriebnahme 23
ist, ist ein dLAN-Netz eingerichtet. Sie können Ihr
dLAN-Netz nun mit Hilfe des
devolo dLAN AVpro manager, mit Hilfe des Ver-
schlüsselungsknopfes oder durch Eingabe des
dLAN-Kennwortes auf der Konfigurationsoberfläche vor unbefugtem Zugriff sichern. Zu den Vorgehensweisen lesen Sie bitte in Kapitel 4.4
Gerätekonfiguration und/oder in Kapitel 5
dLAN-Netzwerk weiter.
Ausführliche Informationen zur Einbindung
anderer devolo dLAN-Adapter finden Sie auf
unserer Internetseite www.devolo.de
햵 Um das WLAN-Netzwerk konfigurieren zu kön-
nen, installieren Sie vorab die
dLAN 200 AVpro Wireless N-Software, wie im folgenden Kapitel beschrieben.
.
3.4.1 Software für Windows
Mit Hilfe des Installationsassistenten wird sowohl die
Konfigurationssoftware des Adapters als auch der
devolo dLAN AVpro manager und das dazugehörige
Produkthandbuch unter dem Windows-Betriebssystem
installiert.
쎲 Neben der individuellen Verschlüsselung Ihres
dLAN-Netzwerkes, bietet der
devolo dLAN AVpro manager noch erweiterte
dLAN-Funktionen.
쎲 Über die dLAN 200 AVpro Wireless N-Konfi-
gurationsoberfläche können Sie u. a. Ihr
WLAN-Netzwerk konfigurieren.
Um die Software zu installieren, legen Sie die
mitgelieferte CD-ROM in das CD-Laufwerk Ihres
Computers. Sie können während des
Installationsvorgangs entscheiden, ob Sie alle
Software-Komponenten ('Standardinstallation'), oder
nur einige davon ('Benutzerdefinierte Installation'),
installieren möchten. Anschließend finden Sie die
Verknüpfung zur Konfigurationsoberfläche sowie den
installierten devolo dLAN AVpro manager und das
dazugehörige Produkthandbuch in der
Programmgruppe Start Alle Programme devolo.
d evo lo dL AN 2 00 AVpro Wireless N
Loading...
