Le dLAN 200 AVeasy de devolo est le périphérique réseau HomePlug idéal pour
les applications exigeantes pour le transfert de données, par exemple pour le
streaming vidéo en HDTV, la téléphonie dans Internet, la fonction « Quality of
Service » et le haut débit. Avec un taux de transfert de jusqu'à 200 Mbits/s, le
dLAN 200 AVeasy transforme presque instantanément l'installation électrique
de la maison en un réseau informatique à haut débit – avec une sécurité des
données maximale grâce au cryptage performant AES 128 bits. Que ce soit au
bureau ou à domicile – les périphériques tels que le modem, le routeur, la
livebox ou l'ordinateur peuvent être interconnectés via l'interface Ethernet
existante grâce au dLAN 200 AVeasy. L'excellente portée de 200 mètres assure
une flexibilité élevée.
Pour vous fournir un dLAN 200 AVeasy agréable à utiliser, nous avons mis en
place des contrôles de qualité sévères dans la chaîne de production assurant
ainsi la fiabilité de nos produits.
1.2Information sur cette documentation
5
Outre une petite introduction aux principes de base des thèmes « dLAN » dans
le chapitre 2 vous apprenez au chapitre 3 comment vous pouvez mettre en ser
vice le dLAN 200 AVeasy avec succès. Le chapitre 4 décrit la configuration de
votre réseau dLAN 200 AV. Dans le chapitre 5 vous en apprenez plus sur les
deux programmes supplémentaires EasyClean et EasyShare qui sont joints gra
tuitement à votre dLAN 200 AVeasy. Les caractéristiques techniques, les consignes de sécurité ainsi que nos conditions de garantie dans le chapitre 6
constituent la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entraîner des dommages.
Remarque importante dont il est recommandé de tenir compte.
devolo dLAN 200 AVeasy
|
|
-
-
Avant-propos
6
|
Informations supplémentaires et conseils sur les questions d'arrière-plan et sur
la configuration de votre appareil.
De temps en temps, vous verrez à gauche du texte l'icône d'un logiciel de devolo
décrit en détail à cet endroit.
Pour utiliser nos produits en toute quiétude, devolo vous fournit aussi d'autres
outils supplémentaires gratuits en plus du logiciel standard. Par exemple, nous
joignons à tous les produits réseau des utilitaires qui protègent votre sphère pri
vée (devolo EasyClean) ou avec lesquels vous pouvez échanger les fichiers directement dans le réseau à domicile (devolo EasyShare).
Si vous êtes satisfait de votre dLAN 200 AVeasy, découvrez aussi nos autres produits qui vous simplifieront la vie avec les réseaux !
Nous espérons que vous aurez plaisir à lire ce manuel. Si vous avez d'autres
idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter
en écrivant à support@devolo.com !
1.3devolo dans Internet
Toutes les informations détaillées sur nos produits sont disponibles 24 heures
sur 24 dans Internet à l'adresse www.devolo.com. Dans la zone de téléchar
gement, vous trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de
l'appareil.
Signalons aussi tout particulièrement les livres spécialisés de devolo au sujet du
réseau domestique. Ils contiennent de nombreuses informations de fond. Ils
peuvent être téléchargés gratuitement dans la zone Service & Support de notre
site Web.
-
-
devolo dLAN 200 AVeasy
|
|
2Introduction
dLAN est une technologie intelligente et sûre avec laquelle vous pouvez facilement, rapidement et à un prix avantageux établir un réseau domestique via le
secteur sans devoir effectuer un câblage cher et fastidieux auparavant. En même
temps, les performances et la facilité d'installation n'ont rien à envier aux
méthodes traditionnelles. Tout au contraire
gnez actuellement des performances comparables à celles d'autres technologies
LAN – mais l'installation est faite en deux temps trois mouvements !
Introduction
|
: dans les réseaux dLAN, vous attei-
7
2.1Que signifie dLAN ?
Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés
dans les murs de la maison est utilisé pour transmettre les données entre les
ordinateurs et les autres composants réseaux, connecté par adapteurs corres
pandants. Chaque prise de courant murale devient alors un accès réseau. Pour
transmettre les données, celles-ci sont transformées (« modulées ») et envoyées
devolo dLAN 200 AVeasy
|
-
|
Introduction
8
|
dans les câbles électriques sous forme de signal. La technologie ultramoderne
garantit que le courant électrique et le réseau de données ne se gênent mutuel
lement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour
éviter qu'elles soient interceptées et lues.
2.2Avantages du dLAN 200 AVeasy
Le dLAN 200 AVeasy offre un taux de transfert 200 Mbits/s et est ainsi idéal pour
des applications exigeantes telles que le streaming vidéo en HDTV, la téléphonie
Internet, la fonction « Quality of Service (QoS) » et le haut débit. Connecté à une
prise murale, il transforme presque instantanément l'installation électrique de la
maison en un réseau informatique à haut débit. Le tout avec un transfert optimal
et une sécurité des données maximale grâce au cryptage performant AES 128
bits. En appuyant sur le bouton de cryptage du dLAN 200 AVeasy ou bien à
l'aide de l'Assistant de configuration dLAN le cryptage peut être activé indivi
duellement. Que ce soit au bureau ou à domicile – les périphériques tels que le
modem, le routeur, la livebox ou l'ordinateur peuvent être interconnectés via
l'interface Ethernet existante grâce au dLAN 200 AVeasy. L'excellente portée de
200 mètres assure une flexibilité élevée.
-
-
2.3Exemples d'application
Dans ce paragraphe vous trouverez des exemples de réseaux à la maison ou au
bureau.

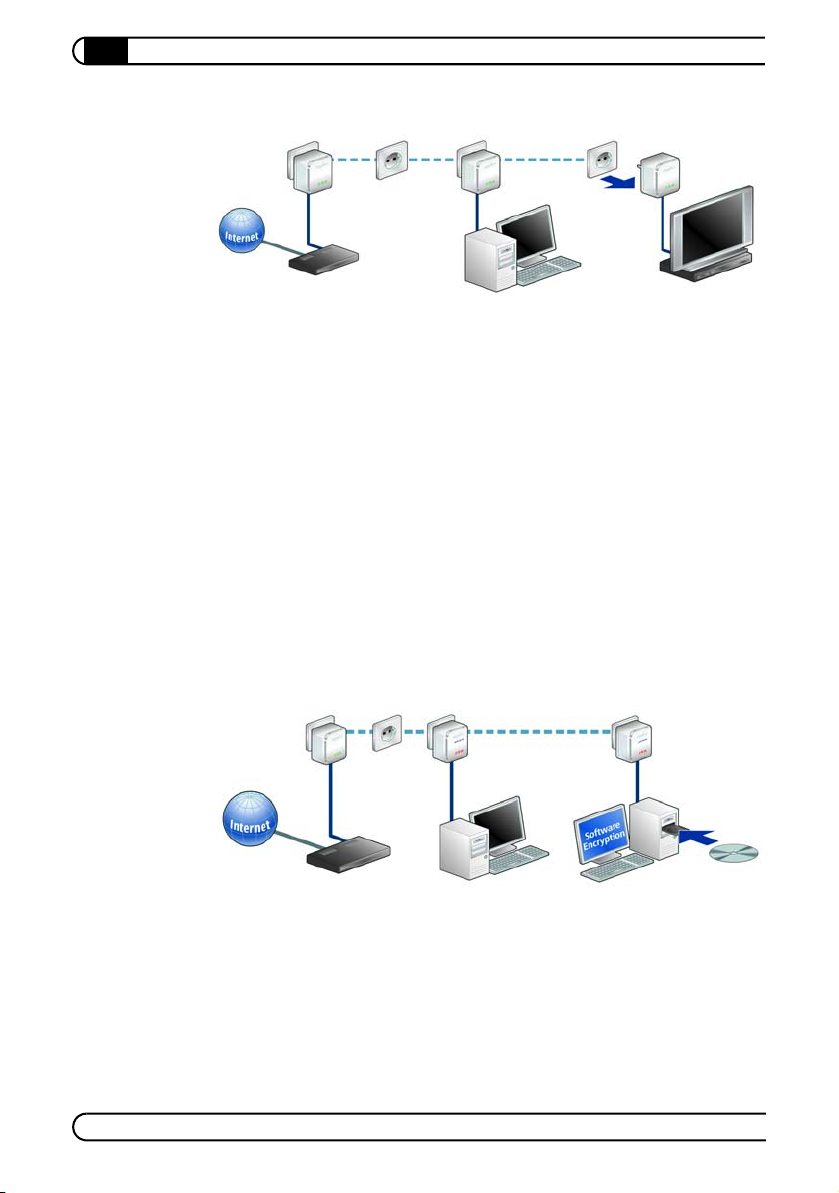

2.3.1Solution poste de travail individuel Internet
Poste de travail avec accès à Internet via un modem DSL (interface réseau)
devolo dLAN 200 AVeasy
|
|
Introduction
|
2.3.2Mise en réseau de deux postes de travail
2.3.3Solution multipostes pour la connexion à Internet
Mise en réseau des applications téléphone IP, IP-TV et Internet grande vitesse
avec accès à Internet via un modem-routeur DSL
9
Vous trouverez plusieurs exemples d'application et les réponses aux questions
les plus fréquemment posées (FAQ) concernant dLAN sur notre site Internet
www.devolo.com.
devolo dLAN 200 AVeasy
|
|
Mise en service
10
|
3Mise en service
Dans ce chapitre vous apprenez tout ce qu'il faut savoir sur la mise en service de
votre dLAN 200 AVeasy. Nous décrivons les fonctions ainsi que le raccordement
du dLAN 200 AVeasy. Nous vous présentons brièvement par ailleurs le logiciel
Devolo fourni et nous vous guidons ensuite à travers son installation.
3.1Contenu du coffret
Avant d'installer votre dLAN 200 AVeasy, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :
dLAN 200 AVeasy
Câble réseau
Instructions d'installation sur papier
CD comportant les logiciels et la documentation en ligne
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2Configuration système requise
Systèmes d'exploitation : Windows XP (32 bit), Windows Vista (32/64 bit),
Linux, Mac
Raccordement au réseau
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte
réseau ou d'un adaptateur réseau avec interface réseau
OS X et tous les systèmes d'exploitation compatibles réseau
.
Notez que les appareils dLAN comme devolo dLAN duo (14 Mbits/s) et devolo
dLAN HS Ethernet (85 Mbits/s) peuvent être utilisés avec des appareils dLAN
200 AV (200
pas communiquer entre eux. Pour mettre en place un réseau dLAN 200 AV vous
avez donc besoin de deux boîtiers dLAN 200 AV-(200
devolo dLAN 200 AVeasy
|
Mbits/s) dans le même réseau électrique mais qu'ils ne peuvent
Mbits/s).
|
3.3Fonctions
Le dLAN 200 AVeasy possède 3 témoins lumineux (DEL) ainsi qu'un raccord au
réseau et le bouton de cryptage :
Mise en service
|
11
devolo dLAN 200 AVeasy
|
|
Mise en service
12
|
3.3.1Témoins lumineux (DEL)
Power
dLAN Link/Act
ETH/ACT
vertEst allumé quand dLAN 200 AVeasy est prêt à fonctionner.
orangeEst allumé lorsque le dLAN 200 AVeasy est en mode veille.
vertEst allumé lorsqu'une connexion au réseau dLAN 200 AV est
rougeEst allumé quand les signaux d'un adaptateur dLAN sont
orangeEst allumé quand une connexion au réseau dLAN 200 AV est
vert Témoin allumé lorsqu'une connexion 100 Mbits/s ou 10
3.3.2Connexion
Raccordement au réseau
Permet de relier le dLAN 200 AVeasy à un ordinateur ou à un autre péri-
phérique réseau via le câble réseau fourni.
3.3.3Bouton de cryptage
établie ;
clignote lorsque dans le réseau dLAN 200 AV des données
sont envoyées et reçues par l'intermédiaire des câbles élec
triques.
détectés ;
clignote lorsque dans le réseau dLAN des données sont
envoyées et reçues par l'intermédiaire des câbles électriques.
établie et qu'en même temps les signaux d'un adaptateur
dLAN sont détectés : clignote lorsque dans le réseau dLAN
des données sont envoyées et reçues par l'intermédiaire des
câbles électriques et qu'en même temps les signaux d'un
adaptateur dLAN sont détectés.
Mbits/s au réseau Ethernet est établie ;
clignote pendant la transmission des données.
-
Cryptage des données par simple pression de bouton ;
Veillez à ce que tous les périphériques dLAN 200 AV dLAN que vous voulez ajouter dans le réseau soient branchés dans une prise murale. Un appareil dLAN 200
AV passe au bout d'env. 20 minutes en mode veille si aucun appareil réseau en
circuit (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode veille on
ne peut accéder à l'appareil dLAN 200 AV via le réseau électrique. Dès que le
périphérique réseau connecté à l'interface réseau (par exemple l'ordinateur) est
de nouveau mis sous tension, votre dLAN 200 AV est également accessible via
le réseau électrique.
devolo dLAN 200 AVeasy
|
Pour le fonctionnement du bouton de cryptage, consultez le chapitre
4.1 '
Crypter le réseau dLAN 200 AVeasy par simple pression de bouton'.
|
3.4Connexion du dLAN 200 AVeasy
Dans ce paragraphe nous vous montrons comment vous pouvez connecter le
dLAN 200 AVeasy à un ordinateur ou à un autre appareil réseau.
Indication concernant le microprogramme: Si vous désirez utiliser le dLAN
200 AVeasy avec des appareils dLAN 200 AV de devolo, veuillez d'abord actualiser le microprogramme de ces appareils dLAN 200 AV. Lisez à ce sujet le chapitre 3.5.1 'Mise à jour du microprogramme'. Vous trouverez le logiciel
d'actualisation dans la zone de téléchargement de notre site Web
www.devolo.com.
햲 Connectez le dLAN 200 AVeasy par l'intermédiaire du câble réseau ci-joint
à un raccord réseau de votre ordinateur en circuit ou à un autre appareil
réseau.
햳 Branchez le dLAN 200 AVeasy dans une prise disponible.
Evitez d'utiliser des rallonges multiprises. Les signaux dLAN passent mal dans
les multiprises. Choisissez plutôt une prise murale.
햴 Une fois que vous avez raccordé au moins deux adaptateurs dLAN 200
AVeasy comme décrit, votre réseau dLAN 200 AVeasy est déjà établi. Pour
sécuriser maintenant votre réseau dLAN 200 AV, continuez par la configu
ration de votre réseau. Lisez à cet effet les instructions dans le chapitre 4
'
Sécurité dans le réseau dLAN'.
Mise en service
|
13
-
3.5Vue d'ensemble des logiciels devolo
Le CD produit fourni avec votre dLAN 200 AVeasy contient les applications et les
outils pour les systèmes d'exploitation Microsoft Windows, Mac OS X et Linux
dans le répertoire Software. Le répertoire Acrobat contient le lecteur Acrobat
Reader requis pour ouvrir et lire les fichiers PDF.
3.5.1Logiciels pour Windows
A l'aide de l'assistant d'installation dans le répertoire Software dLAN on
peut installer les composants logiciels suivants pour le fonctionnement de
l'adaptateur sous le système d'exploitation Windows :
L'Assistant de configuration dLAN devolo permet de crypter individuelle-
ment le réseau dLAN 200 AV.
|
devolo dLAN 200 AVeasy
|
14
Mise en service
Le logiciel devolo Informer peut trouver des adaptateurs dLAN 200 AV
Les fichiers peuvent être échangés dans le réseau domestique directement
devolo EasyClean sert à effacer les données personnelles dans Microsoft
Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de
l'ordinateur. Si la fonction Exécution automatique est active sur votre ordina
teur, l'installation commence automatiquement. Sinon, ouvrez le répertoire avec
l'explorateur Windows
et sélectionnez Explorer dans le menu contextuel. Exécutez ensuite l'assistant
d'installation manuellement.
Au cours de l'installation, vous pouvez indiquer si vous voulez installer tous les
composants (Installation standard), ou seulement les composants choisis (Ins
tallation personnalisée).
Afin de pouvoir exploiter de façon idéale les fonctionnalités de vos appareils,
nous vous recommandons l'installation complète de toutes les applications et au
moins de l'assistant de configuration dLAN et de devolo Informer.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à
devolo les informations sur les performances atteintes par votre adaptateur
dLAN 200 AVeasy. Les données envoyées à devolo comprennent des données
de performance des périphériques dLAN 200 AV. Ces informations sont anony
misées et utilisées exclusivement à des fins statistiques. En nous envoyant ces
données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez
exécuter les applications installées dans le menu Démarrer Tous les pro
grammes devolo.
|
dans le réseau dLAN 200 AV et afficher les informations de ces périphéri
ques.
de PC à PC avec devolo EasyShare.
Internet Explorer.
: cliquez sur Démarrer avec le bouton droit de la souris
-
-
-
-
-
Mise à jour du microprogramme
Afin de combiner des appareils dLAN 200 AV avec des adaptateurs dLAN 200
AVeasy, il faut tout d'abord actualiser le microprogramme des appareils dLAN
200 AV. Pour cela connectez chaque appareil dLAN 200 AV à l'ordinateur et
insérez le CD ROM fourni dans le lecteur de CD. Sélectionnez la rubrique 'Mise
à jour du microprogramme des produits dLAN 200 AV' afin d'effectuer l'actua
lisation. Pour finir on peut raccorder à nouveau l'appareil à sa place habituelle.
Vous trouverez également le logiciel d'actualisation dans la zone de téléchargement de notre site Web www.devolo.com.
devolo dLAN 200 AVeasy
|
-
|
3.5.2Logiciels pour Mac OS X
Dans le répertoire Software Mac vous trouverez l'assistant dLAN pour la
configuration.
3.5.3Logiciels pour Linux
Dans le répertoire Software Linux voue trouverez le pack dLAN Linux pour
la configuration.
Mise en service
|
15
devolo dLAN 200 AVeasy
|
|
Sécurité dans le réseau dLAN|
16
4Sécurité dans le réseau dLAN
Pour protéger votre sphère privée dans le réseau dLAN 200 AV, la transmission
des données est sécurisée via le réseau électrique. Nous vous présentons ci-des
sous les possibilités pour le cryptage des données – simplement par pression du
bouton de cryptage ou à l'aide de l'Assistant de configuration dLAN.
Respectez le principe suivant lors du choix de la méthode de cryptage :
Dans les réseaux dLAN 200 AVeasy purs, le cryptage individuel de données
fonctionne par simple pression de bouton, c.-à-d. que tous les adaptateurs
qui en font partie, sont équipés d'un bouton de cryptage.
Un réseau dLAN 200 AV "mixte" qui combine des appareils dLAN 200 AV
et dLAN 200 AVeasy doit être crypté à l'aide de l'Assistant de configuration
dLAN.
4.1Crypter le réseau dLAN 200 AVeasy par simple
pression de bouton
Pour le cryptage d'un réseau dLAN 200 AVeasy pur, utilisez tout simplement le
bouton de cryptage qui se trouve sur l´appareil. En appuyant sur ce bouton,
votre réseau dLAN 200 AV est sécurisé au moyen d'un mot de passe aléatoire.
-
Une configuration n'est pas possible en mode veille.
Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents
scénarios de réseau possibles :
devolo dLAN 200 AVeasy
|
|
Sécurité dans le réseau dLAN
|
햲 Cryptage d'un nouveau réseau dLAN 200 AVeasy avec deux adapta-
teurs dLAN 200 AVeasy
17
Si les appareils se trouvent encore dans leur état de livraison, appuyez sur le
bouton de cryptage des deux appareils pendant au moins 10 secondes
jusqu'à ce que la DEL Power s'éteigne et commence à clignoter
Après avoir réussi à connecter les deux adaptateurs dLAN 200 AVeasy,
appuyez – en l'espace de 2 minutes – sur chacun des boutons de cryptage
pendant 2 secondes. Terminé ! Votre réseau dLAN 200 AV est maintenant
protégé contre les accès non autorisés.
햳 Elargir le réseau dLAN 200 AVeasy existant avec un nouveau dLAN 200
AVeasy
.
Si votre réseau dLAN 200 AVeasy existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer
d'autres adaptateurs. Après avoir connecté avec succès le nouveau dLAN
200 AVeasy, appuyez – en l´espace de 2 minutes – d'abord sur le bouton
de cryptage (2 secondes) d'un adaptateur du réseau existant et puis sur le
bouton de cryptage (2 secondes) du nouveau dLAN 200 AVeasy. Terminé !
Le nouveau dLAN 200 AVeasy est intégré dans votre réseau.
Pour intégrer d'autres adaptateurs dLAN 200 AVeasy dans votre réseau, procédez comme nous venons de le décrire.
devolo dLAN 200 AVeasy
|
|
Sécurité dans le réseau dLAN|
18
햴 Supprimer dLAN 200 AVeasy d'un réseau
Pour supprimer un dLAN 200 AVeasy d'un réseau existant, appuyez pendant
au moins 10 secondes sur le bouton de cryptage de l'adaptateur corres
pondant. Cet appareil reçoit un nouveau mot de passe aléatoire et est ainsi
exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN 200
AVeasy, procédez comme décrit sous
créer un nouveau réseau ou en élargir un déjà existant.
햲 ou sous 햳, selon que vous voulez
4.2Crypter le réseau dLAN 200 AV via Assistant de
configuration dLAN
Si vous utilisez des appareils dLAN 200 AV (sans bouton de cryptage), le cryptage de données peut uniquement être garanti via l'Assistant de configuration
dLAN. Veuillez dans ce cas actualiser tout d'abord le microprogramme (voir le
chapitre 3.5.1 '
Vous trouverez le logiciel d'actualisation dans la zone de téléchargement de
notre site Web www.devolo.com.
Mise à jour du microprogramme') de ces appareils dLAN 200 AV.
-
Après l'installation des logiciels devolo, vous trouvez le Assistant de configuration dLAN dans le dossier Démarrer Tous les programmes devolo, ou
sont également accessibles dans le menu Périphérique Exécuter l'Assistant de configuration dLAN dans le devolo Informer.
Avant de poursuivre, nous vous recommandons de noter les ID de sécurité de
tous les adaptateurs dLAN sur papier. Ce numéro unique de chaque adaptateur
devolo dLAN 200 AVeasy
|
|
Sécurité dans le réseau dLAN
|
dLAN se trouve sur l'étiquette du boîtier. Il est constitué par quatre groupes de
quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV).
Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une
prise murale et reliés à un ordinateur ou un périphérique réseau.
햲 Chercher l'adaptateur dLAN 200 AV
Après le démarrage, l'assistant commence par rechercher l'adaptateur
dLAN connecté directement à votre ordinateur.
햳 Attribuer le mot de passe réseau
Dans l'étape suivante, vous définissez un mot de passe réseau valable pour
tous les adaptateurs dans votre réseau. Il doit être utilisé par tous les péri
phériques dLAN.
Le mot de passe réseau peut être attribué de trois manières :
Continuer d'utiliser le mot de passe réseau actuel
Si le mot de passe réseau existe déjà, il est en règle générale judicieux de le réutiliser pour le nouvel adaptateur dLAN. Si vous ne le voulez pas et que vous préférez créer un mot de passe aléatoire ou personnalisé, vous devez une fois
constituer à nouveau le réseau dLAN à l'aide de l'Assistant de configuration
dLAN en indiquant tous les ID de sécurité des différents adaptateurs.
19
-
Générer automatiquement un mot de passe réseau aléatoire
L'assistant de configuration peut générer un nouveau mot de passe aléatoire
utilisé pour le réseau dLAN.
Attribuer un mot de passe réseau personnalisé/Remettre le mot de
passe à la valeur par défaut
Vous pouvez attribuer votre propre mot de passe, ou rétablir le mot de passe par
défaut qu'avait l'adaptateur au moment de son achat.
Le mot de passe par défaut est
«
HomePlugAV ».
En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez
cet adaptateur du reste du réseau dLAN.
햴 Intégrer des adaptateurs dLAN supplémentaires
Il s'agit à présent d'ajouter des périphériques supplémentaires au premier
adaptateur dLAN configuré. Vous avez besoin à cet effet des ID de sécurité
à 16 caractères de tous les adaptateurs. Ces codes se trouvent sur une éti
quette du boîtier. Entrez ces codes l'un après l'autre dans le champ 'Secu-
devolo dLAN 200 AVeasy
|
|
-
Sécurité dans le réseau dLAN|
20
rity-ID' et cliquez sur le bouton Ajouter. Quand un ID de sécurité est correct,
l'appareil est trouvé.
Quand vous exécutez le Assistant de configuration dLAN après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application « se rappelle » des adaptateurs et des ID de sécurité configurés
antérieurement. Vous n'avez donc en règle générale pas besoin de les entrer une
nouvelle fois. Si un adaptateur ajouté quelques mois auparavant est introuvable,
l'assistant de configuration affiche même un message d'erreur. Vérifiez dans ce
cas si l'adaptateur dLAN est inséré dans une prise murale et accessible.
Votre réseau dLAN est complet dès que vous avez entré les codes de sécurité de
vos adaptateurs dLAN. Tous les ordinateurs et les autres périphériques réseau
reliés aux adaptateurs par câble devraient pouvoir communiquer entre eux dans
le réseau.
4.3devolo Informer
L'application devolo Informer détecte tous les adaptateurs dLAN à portée dans
un réseau domestique et affiche les propriétés des périphériques. Après l'instal
lation des logiciels devolo, vous trouverez cette application dans le menu
Demarrer Tous les programmes devolo. Pour commencer, devolo Infor
mer scrute le réseau domestique et affiche tous les appareils dLAN détectés. Ceci
peut durer un instant. Tous les adaptateurs trouvés sont affichés dans la liste
devolo dLAN 200 AVeasy
|
|
-
-
Sécurité dans le réseau dLAN
|
avec leur nom et leur adresse MAC. En plus, la version du microprogramme est
également affichée ainsi que la vitesse de transmission entre les adaptateurs
quand la connexion dLAN est active. En règle générale, devolo Informer actua
lise automatiquement la liste des appareils dLAN trouvés. Si des adaptateurs
ajoutés récemment ne figurent pas dans la liste, mettez la liste à jour en
appuyant sur la touche F5 ou dans le menu Affichage.
Par l'intermédiaire du menu Périphérique ou du menu contextuel que vous
pouvez appeler en cliquant avec le bouton droit de la souris sur le nom d'un
appareil dLAN affiché, vous pouvez renommer l'adaptateur ou démarrer l'Assis
tant de configuration dLAN.
21
-
-
Le menu Affichage Options… vous permet d'indiquer si tous les adaptateurs dLAN dans le réseau doivent échanger entre eux automatiquement leurs
informations de configuration. Vous pouvez aussi indiquer si les données de per
formance de transfert des adaptateurs dLAN doivent être transmises à devolo.
Les données envoyées à devolo comprennent des données de performance des
périphériques. Ces informations sont anonymisées et utilisées exclusivement à
des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer
d'améliorer nos produits.
devolo dLAN 200 AVeasy
|
|
-
Logiciels devolo
22
|
5Logiciels devolo
Nous avons joint à votre dLAN 200 AV deux logiciels qui vont vous faciliter la vie
dans le réseau domestique :
devolo EasyClean vous aide à protéger votre sphère privée quand vous sur-
fez dans le Web avec le navigateur Microsoft Internet Explorer.
devolo EasyShare sert à transférer les fichiers très simplement et rapidement
entre deux ordinateurs Windows reliés entre eux dans un réseau.
5.1devolo EasyShare
Après avoir interconnecté vos ordinateurs, vous êtes souvent confronté au défi
suivant : comment configurer les PC pour qu'ils échangent les données rapide
ment, mais en toute sécurité ? Si vous connaissez la difficulté de configurer le
partage d'un répertoire sur un ordinateur Windows de manière que les autres
ordinateurs puissent voir et accéder à ce répertoire, vous apprendrez à aimer
devolo EasyShare très rapidement. Ce petit utilitaire sert en effet à envoyer des
fichiers directement d'un ordinateur à un autre. Même une fonction de discus
sion a été intégrée. Tous les utilisateurs de EasyShare peuvent l'utiliser dans le
réseau local pour communiquer. EasyShare est installé dans Démarrer les programmes
devolo.
-
-
Tous
La fenêtre de l'application est divisée en quatre parties :
devolo dLAN 200 AVeasy
|
|
Logiciels devolo
|
En haut à gauche, vous voyez tous les ordinateurs de votre réseau sur lesquels
EasyShare est exécuté actuellement. Si un nouvel ordinateur ne figure pas dans
la liste, appuyez sur la touche F5 ou sélectionnez la commande Fichier
aliser pour mettre la liste à jour.
23
Actu-
Le logiciel détecte les autres ordinateurs sur lesquels EasyShare est exécuté en
général automatiquement et très rapidement. Il scrute à cet effet tout le sousréseau, formé normalement par 255 adresses IP différentes (par exemple
192.168.0.1, 192.168.0.2, etc. jusqu'à 192.168.0.255).
EasyShare reprend normalement le nom de l'ordinateur local. Dans le menu
Options, vous pouvez aussi fixer une autre désignation sous laquelle votre ordi
nateur apparaîtra dans les applications EasyShare du réseau. Vous pouvez également activer ou désactiver les signaux sonores. Si des répertoires sont déjà
partagés sur les ordinateurs où EasyShare est exécuté, l'arborescence des réper
toires est affichée en cliquant sur le signe + à gauche du nom de l'ordinateur.
Quand vous cliquez sur un répertoire, son contenu est affiché dans la fenêtre
supérieure droite de EasyShare. Pour transférer un fichier sur un autre ordina
teur, vous pouvez procéder de deux manières :
Vous pouvez double-cliquer sur le nom du fichier avec le bouton gauche
de la souris. Dans la boîte de dialogue affichée, précisez le répertoire de
destination sur votre ordinateur.
Vous pouvez afficher le menu contextuel en cliquant avec le bouton droit
de la souris. Ce menu contextuel contient la dernière destination utilisée,
par exemple le bureau de l'utilisateur Windows actif.
Les transferts de fichiers en cours sont affichés dans la partie inférieure droite de
EasyShare. Les informations affichées sont le nom du fichier, la progression du
transfert, le taux de transmission en Koctets/s et le nom de l'ordinateur source.
Pour activer le partage d'un répertoire, cliquez sur le nom de votre propre ordinateur dans la liste et sélectionnez la commande Fichier Activer un partage.
Un petit assistant vous permet d'entrer le chemin d'accès du répertoire ou de
l'attribuer avec Parcourir. Après avoir entré le nom du partage, le répertoire et
tous les fichiers et sous-répertoires qu'il contient peuvent être téléchargés par
tous les utilisateurs de EasyShare. Pour annuler le partage du répertoire, sélec
tionnez la commande Fichier Annuler le partage. Pour configurer un partage, sélectionnez Fichier Propriétés du partage.
-
-
-
-
Faites très attention quand vous partagez des répertoires avec une arborescence
importante ou des disques durs entiers ! Leur contenu (y compris tous les sousrépertoires) est accessible à tout utilisateur de votre réseau qui utilise également
devolo dLAN 200 AVeasy
|
|
Logiciels devolo
24
|
EasyShare. Notez toutefois que la différence par rapport à Windows est que le
partage n'est pas permanent. Il est terminé quand vous quittez EasyShare.
Dans la fenêtre de discussion en bas à gauche, les utilisateurs de EasyShare peuvent communiquer entre eux. Pour envoyer un message, entrez le texte dans la
ligne de saisie tout au bas de la fenêtre et cliquez sur le bouton Envoyer. Le
message est affiché instantanément dans la fenêtre de discussion des autres uti
lisateurs de EasyShare.
5.2devolo EasyClean
Si vous naviguez dans le Web en utilisant le logiciel Microsoft Internet Explorer,
devolo EasyClean vous aide à protéger votre sphère privée. En effet, le naviga
teur n'arrête pas d'enregistrer toute une série de données personnelles quand
on visite le Web, par exemple des cookies et l'adresse des sites visités, mais éga
lement des données des formulaires et même les mots de passe. Internet Explorer est le candidat idéal, surtout les versions antérieures à 7.0, pour les attaques
malveillantes où les données stockées sont espionnées et utilisées dans un but
criminel. EasyShare est installé dans Démarrer devolo.
Avec EasyClean, vous pouvez effacer manuellement ces informations qu'Internet
Explorer et Windows ont collecté. Les données suivantes peuvent être effacées :
Cookies – Lorsque vous visitez certains sites Internet, de petits fichiers
appelés 'cookies' sont enregistrés sur votre ordinateur. Ces fichiers peuvent
contenir des informations personnelles, telles que des informations d'accès
(nom d'utilisateur), des mots de passe, des numéros de carte de crédit, etc.
Fichiers Internet temporaires – Lorsque vous surfez sur Internet, des infor-
mations temporaires sont sauvegardées dans le système de fichiers. Au
cours du temps, ces fichiers peuvent atteindre une taille considérable et
occupent alors inutilement de l'espace sur votre disque dur.
Historique – Le navigateur Internet Explorer conserve la liste des sites visi-
tés pendant les derniers jours et les dernières semaines. Cela peut être pratique mais occupe également inutilement de l'espace sur le disque dur et
n'est la plupart du temps pas souhaité.
Données de formulaire enregistrées – Le navigateur Internet Explorer
peut enregistrer les données déjà saisies et les compléter automatiquement
lors des prochaines opérations.
Mots de passe enregistrés – Les mots de passe peuvent également être
enregistrés et introduits automatiquement lors des prochaines ouvertures de
-
-
-
Tous les programmes
devolo dLAN 200 AVeasy
|
|
Logiciels devolo
|
session avec un nom d'utilisateur : cela peut être pratique mais présente
également un certain danger, en particulier dans le cas des transactions
bancaires par exemple. Ces informations sont très sensibles et ne devraient
être sauvegardées en local qu'avec des programmes spéciaux.
Liste des derniers documents utilisés – Le navigateur Internet Explorer
enregistre les documents ouverts et les sites Internet consultés dans des lis
tes. Dans la plupart des cas, ces informations ne sont ensuite plus utilisées.
Sélectionnez (ou désélectionnez) les cases correspondant aux informations à
effacer (ou à conserver), puis confirmez en cliquant sur Supprimer. Terminé.
25
-
Entretemps, d'autres éditeurs proposent des alternatives très intéressantes à
Microsoft Internet Explorer, par exemple Firefox (www.firefox.com) ou Opera
(www.opera.com).
devolo dLAN 200 AVeasy
|
|
Annexe
26
|
6Annexe
6.1Optimisation de la largeur de bande
Pour exclure de prime abord d'éventuelles sources de parasitage, nous vous
recommandons de respecter les «règles de connexion» suivantes :
Evitez dans la mesure du possible d'utiliser des blocs multiprises pour la
connexion. Les signaux dLAN passent mal dans les multiprises. Choisissez
plutôt des prises murales.
Veillez par ailleurs à une séparation dans l'espace, l'ordinateur pouvant per-
turber l'adaptateur.
Branchez les appareils dans des prises différentes et évitez d'utiliser le même
bloc multiprises.
devolo dLAN 200 AVeasy
|
|
6.2Consignes de sécurité importantes
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre l'appareil en service et de les conserver pour
pouvoir les consulter ultérieurement.
Le dLAN 200 AVeasy ne doit pas être ouvert. Aucune pièce requérant un
entretien de la part de l'utilisateur ne se trouve à l'intérieur du dLAN 200
AVeasy.
N'essayez pas d'entretenir vous- même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution !
Utilisez le dLAN 200 AVeasy uniquement dans un local sec.
Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni.
N'introduisez aucun objet dans les ouvertures du dLAN 200 AVeasy.
Pour couper l'alimentation du dLAN 200 AVeasy, débranchez la prise.
N'exposez pas le dLAN 200 AVeasy au rayonnement direct du soleil.
Les fentes et ouvertures présentes sur le boîtier de l'appareil servent à
l'aération de l'appareil et ne doivent être ni obturées ni recouvertes.
Le dLAN 200 AVeasy ne doit pas être placé à proximité immédiate d'un
radiateur.
Le dLAN 200 AVeasy devrait uniquement être placé à des endroits assurant
une aération suffisante, conformément aux instructions du fabricant.
Avant de nettoyer le dLAN 200 AVeasy, débranchez-le. Pour nettoyer
l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène,
de l'alcool ou autres produits nettoyants agressifs sous peine d'endomma
ger son boîtier. Utilisez uniquement un chiffon humide.
Le dLAN 200 AVeasy doit uniquement être exploité sur un réseau d'alimen-
tation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation
électrique dont vous disposez, veuillez contacter votre revendeur ou votre
fournisseur d'électricité.
En cas de sinistre, débranchez le dLAN 200 AVeasy de l'installation électri-
que et adressez-vous au service après-vente. On parle de sinistre dans les
cas suivants :
Le câble d'alimentation ou la prise sont endommagés.
Un liquide a été déversé sur le dLAN 200 AVeasy ou des objets ont
pénétré dans l'appareil.
Annexe
|
27
-
devolo dLAN 200 AVeasy
|
|
Annexe
28
|
Le dLAN 200 AVeasy a été exposé à la pluie ou mis en contact avec de
l'eau.
Le dLAN 200 AVeasy ne fonctionne pas bien que toutes les instructions
d'utilisation aient été suivies à la lettre.
Le boîtier du dLAN 200 AVeasy est endommagé.
6.3Caractéristiques techniques
Ceux qui s'intéressent à la technique trouveront dans ce tableau informations
détaillées.
Service & SupportSupport par téléphone et email. Les numéros de téléphone et
ModèleBoîtier en plastique mural
Poids428 g
Verp ackun gsgröße188 x 302 x 115 mm (hauteur x largeur x profondeur)
AccessoiresCable Ethernet RJ45-RJ45 (Cat 5)
OS X ou tous les systèmes d'exploitation compatibles réseau
pour tous les pays de l'Union européenne et la Suisse :
EN 55022
EN 50412
EN 60950
(UK), 4250059612198 (FR)
les adresses email figurent sur le prospectus de support
accompagnant le produit, ainsi que sur le site Web de
devolo.
Documentation : guide d'installation imprimé
CD-ROM : manuel en version PDF,
logiciel de configuration pour Windows XP, Windows Vista
(32/64 bits), Linux, Mac OS X, logiciels supplémentaires :
devolo Informer, devolo EasyShare, devolo EasyClean
29
6.4Conformité CE
Le produit satisfait aux exigences techniques de la directive 1999/5/CE (R&TTE)
et est conçu pour être utilisé au sein de la Communauté européenne et en
Suisse.
Le produit fait partie de la classe B, ce qui signifie que son exploitation peut
entraîner des bruits parasites dans les zones d'habitation ; le cas échéant,
l'exploitant peut être tenu de prendre des mesures appropriées pour remédier
au dérangement.
devolo dLAN 200 AVeasy
|
|
Annexe
30
|
6.4.1Déclaration de conformité
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Hersteller: devolo AG
Manufacturer: Sonnenweg 11
52070 Aachen
Produkt: devolo dLAN
Product:
Typnummer: MT 2109, 2110, 2111
Type number:
Verwendungszweck: PLC zu Ethernet
Intended purpose: PLC to Ethernet
Richtlinie: EMV 89/336/EWG
Directive: EMC 89/336/EEC
Das Produkt entspricht den grundlegenden Anforderungen und Bestimmungen der
folgenden Normen und Methoden:
The product complies with the essential requirements and provisions of foll owing standards and methods:
Sicherheitsanforderungen: EN 60950-1:2001+A11:2004
Safety requirements:
Immunitätsanforderungen: EN 50412-2-1:2006
Immunity requirements:
Emissionsanforderungen: EN 55022:2006 (Class B)
Emission requirements: und Expert Opinion vom Competent Body EMV
and Expert Opinion by Competent Body EMC
®®®®
200 AVeasy
devolo dLAN 200 AVeasy
|
Diese Erklärung wird verantwortlich abgegeben durch:
This declaration is submitt ed by:
Aachen, 10. Mai 2007
Aachen, 10th May 2007 Heiko Harbers
Vorstandsvorsitzender
CEO
|
6.5Conditions générales de garantie
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits
devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes :
1Objet de la garantie
a) La garantie s'applique au produit livré et à ses composants. Les composants présentant des
vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un
appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et
logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'œuvre sont à la charge de devolo AG ; les frais de l'envoi du
matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheteur.
c) La propriété des pièces remplacées est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pièces défectueuses, devolo AG est autorisé
à effectuer des modifications techniques (par exemple une mise à jour des logiciels micropro-
grammes) pour mettre l'appareil au niveau technologique actuel. Ceci n'entraîne pas de frais
supplémentaires pour l'acquéreur. La mise à niveau ne constitue pas pour autant un droit légi-
time de l'acquéreur.
2Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet
le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo
dans le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pièces de
rechange utilisées expire en même temps que la garantie du produit entier.
3Modalités
a) Si des défauts surviennent pendant la période de garantie, l'acheteur doit faire valoir son droit
de garantie immédiatement, au plus tard 7 jours après l'apparition du défaut.
b) Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu
lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expé-
diteur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement
après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport
ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service qui traite les droits de garantie, ainsi que son
renvoi après la réparation se font aux frais et aux risques de l'acheteur.
d) d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit
une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'ori-
ginal de la preuve d'achat.
Annexe
|
31
4Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retiré,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre
influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences
extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la
spécification technique,
devolo dLAN 200 AVeasy
|
|
32
Annexe
|
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et
le mode d'emploi n'ont pas été respectés,
e) si l'appareil a été ouvert, réparé ou modifié par une personne qui n'en a pas été chargé par
devolo,
f)si le produit présente des endommagements mécaniques, de quelque nature qu'ils soient,
g) si l'acheteur ne fait pas valoir son droit de garantie dans les délais prévus par les articles 3a)
ou 3b).
5Erreurs de manipulation
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le
droit de facturer les frais de vérification à l'acquéreur.
6Conditions complémentaires
a) En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
b) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibition ou la
prétention à diminution. Toute réclamation de dommages-intérêts, quelle qu'en soit la raison,
est exclue. Cette garantie ne limite pas les droits de l'acquéreur conformément aux lois sur la
responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommage-
ment des objets personnels ou dans les cas de préméditation ou de négligence grossière, dans
lesquels devolo AG engage impérativement sa responsabilité.
c) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects
sont exclus.
d) devolo n'engage aucune responsabilité pour la perte de données ou la récupération de ces
données en cas de faute légère ou moyenne.
e) Dans les cas où devolo provoque la destruction de données avec préméditation ou par négli-
gence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait
à réaliser en cas de création régulière de copies de sauvegarde selon les mesures de sécurité
adéquates.
f)La garantie s'applique uniquement au premier acheteur et ne peut être transférée à un tiers.
g) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'ache-
teur est une personne exerçant une activité commerciale et en a tous les droits et obligation.
Si l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si son domicile ou son lieu de
résidence habituel est transféré en dehors du champ d'application territorial de la R.F.A. après
la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est vala-
ble également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au
moment de l'introduction d'une action.
h) La loi applicable est la loi de la République Fédérale d'Allemagne. Le droit de l'ONU en matière
d'achat n'est pas applicable.
devolo dLAN 200 AVeasy
|
|
Index
A
Assistant de configuration dLAN 18
B
Bouton de cryptage 12, 16
C
Caractéristiques techniques 28
Configuration système requise 10
Conformité CE 29
Connexion du dLAN 200 AVeasy 13
Connexion Ethernet 13
Consignes de sécurité importantes 27
Contenu du coffret 10
Cookies 24
Cryptage des données 16, 18
D
dLAN 7
Données de formulaire enregistrées 24
E
EasyClean 24
EasyShare 22
F
Fichiers Internet temporaires 24
Fonction de discussion 22
G
Garantie 31
H
Historique 24
I
ID de sécurité 18, 19
Informer 20
L
Linux 15
Liste des derniers documents utilisés 25
M
Mac OS X 15
Microprogramme 21
|
devolo dLAN 200 AVeasy
|
|
|
Mise à jour du microprogramme 14
Mot de passe par défaut 19
Mot de passe réseau 19
Mots de passe enregistrés 24
O
Optimisation de la largeur de bande 26
P
Partage d’un répertoire 23
R
Raccordement au réseau 12
Réseau dLAN 200 AVeasy 16
S
Signaux dLAN 13
T
Témoins lumineux (DEL) 12
Transferts de données en cours 23
V
Vitesse de transmission 21
W
Windows 13
devolo dLAN 200 AVeasy
|
|
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
