devolo dLAN® pro 1200+ WiFi ac
®
devolo dLAN
pro 1200+ WiFi n
© 2017 devolo AG Aachen (Deutschland)
Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Er­laubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Marken
®
ist eine eingetragene Marke von Linus Torvalds.
Linux
®
ist eine eingetragene Marke von Canonical Ltd.
Ubuntu
®
Windows Wi-Fi devolo, dLAN
und Microsoft® sind eingetragene Marken von Microsoft, Corp.
®
, Wi-Fi Protected AccessTM, WPATM, WPA2TM und Wi-Fi Protected SetupTM sind eingetragene Marken der Wi-Fi Alliance®.
®
, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.
Das Firmware-Paket von devolo enthält Dateien, die unter verschiedenen Lizenzen verbreitet werden, insbesondere unter devolo-proprietärer Lizenz bzw. unter einer Open Source Lizenz (GNU General Public License, GNU Lesser General Public License oder FreeBSD License). Der Source-Code, der als Open Source ver­breiteten Dateien, kann schriftlich über gpl@devolo.de angefordert werden.
Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die ge­nannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
devolo AG
Charlottenburger Allee 60 52068 Aachen Deutschland
www.devolo.de
Aachen, Januar 2017
Version 1.2(1/17)

Inhalt

Inhalt
1 Ein Wort vorab. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
1.1.1 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
1.1.2 CE-Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
1.1.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
1.2 devolo im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
2 devolo dLAN pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.1 Die dLAN pro 1200+ WiFi ac/n-Geräte auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.2 Rund ums Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2.2.1 dLAN pro 1200+ WiFi ac/n als WLAN-Access-Point . . . . . . . . . . . . . . . . . . . . . . 14
2.2.2 dLAN pro 1200+ WiFi ac/n als WDS-Bridge . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.2.3 Statisches VLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.2.4 Dynamisches VLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
3.3 Das dLAN pro 1200+ WiFi ac/n . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3.3.1 Verschlüsselungstaster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3.3.2 WLAN-Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.3.3 Ethernet-Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
3.3.4 Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.3.5 WLAN-Antennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
3.3.6 Integrierte Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
3.4 dLAN pro 1200+ WiFi ac/n anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
3.4.1 Single Kit – Bestehendes dLAN pro-Netzwerk erweitern . . . . . . . . . . . . . . . . . .24
3.4.2 Starter Kit und Single Kit – Aufbau eines neuen dLAN pro-Netzwerkes . . . . . . .27
3.5 dLAN AVpro manager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
3.5.1 Software für Windows und Linux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
devolo dLAN pro 1200+ WiFi ac/n
Inhalt
3.6 dLAN pro 1200+ WiFi ac/n aus dem dLAN pro-Netz entfernen . . . . . . . . . . . . . . . . . . . . .29
4 Netzwerkkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.1 Allgemeines zum Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
4.2 Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
4.2.1 Status/Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
4.2.2 Status/Ereignisse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
4.2.3 Status/Lizenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
4.3 System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
4.3.1 System/Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
4.3.2 System/Verwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
4.3.3 System/Zeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
4.3.4 System/Taster/LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
4.3.5 System/Dienste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
4.3.6 System/Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
4.3.7 System/Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
4.3.8 System/Neu starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
4.3.9 System/Kennwort ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
4.4 LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
4.4.1 LAN/Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
4.4.2 LAN/IP-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
4.4.3 LAN/VLANs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
4.5 dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
4.5.1 Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
4.5.2 dLAN pro-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
4.6 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
4.6.1 WiFi/Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
4.6.2 WiFi/2,4 GHz Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
4.6.3 WiFi/5 GHz Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
4.6.4 WiFi/SSIDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
4.6.5 WiFi/Bridge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
4.6.6 WiFi/RADIUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
devolo dLAN pro 1200+ WiFi ac/n
Inhalt
5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.1 Basisinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.1.1 MAC-Adresse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.1.2 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
5.1.3 Was ist ein VLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
5.1.4 Was steckt hinter WLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
5.2 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
5.3 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
5.4 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
devolo dLAN pro 1200+ WiFi ac/n
7 Ein Wort vorab

1Ein Wort vorab

Vielen Dank, dass Sie sich für ein Gerät der dLAN pro 1200+ WiFi ac/n-Reihe von devolo ent­schieden haben!

1.1 Zu diesem Handbuch

Lesen Sie vor der Inbetriebnahme des Gerätes alle An­weisungen sorgfältig und bewahren Sie Handbuch und/oder Installationsanleitung für späteres Nach­schlagen auf.
Die beiden WLAN-Access-Points unterschei­den sich ausschließlich im Betrieb des Fre­quenzbandes:
Das dLAN pro 1200+ WiFi ac unterstützt das 2,4-GHz- und das 5-GHz­Frequenzband, auch im Parallelbetrieb.
Das dLAN pro 1200+ WiFi n unterstützt nur das 2,4-GHz-Frequenzband.
Funktionsbeschreibungen, die den 5-GHz­Betrieb betreffen, sind im Folgenden mit dem Hinweis „Nur das dLAN pro 1200+ WiFi ac unterstützt den Betrieb im 5-GHz-Frequenzband“ versehen.
Nach einer Vorstellung des dLAN pro 1200+ WiFi ac/n mit Anwendungsszenarien in Kapitel 2 erfahren Sie in Kapitel 3, wie Sie dieses erfolgreich in Betrieb neh­men und Ihr dLAN pro-Netzwerk konfigurieren kön­nen. Kapitel 4 beschreibt im Detail die Einstellungsmöglichkeiten der Weboberfläche und da­mit auch den Zugang zum WLAN. Kurze Zusammenfas­sungen der Themen „MAC-Adresse“, „WLAN“ und „VLAN“, Hinweise zur Bandbreitenoptimierung und Umweltverträglichkeit des Gerätes sowie unsere Ga­rantiebedingungen in Kapitel 5 bilden den Abschluss des Handbuches.
Die technischen Daten zu den Produkten finden Sie im Internet unter www.devolo.de/business-solutions jeweiligen Produktbereich.
im
devolo dLAN pro 1200+ WiFi ac/n
Ein Wort vorab 8
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeu­tung der verwendeten Symbole.
Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.
Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.
Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.
1.1.1 Bestimmungsgemäßer Gebrauch
Verwenden Sie die Geräte wie in dieser Anleitung be­schrieben, um Schäden und Verletzungen zu vermei­den.
Die Geräte dürfen nur in geschlosse­nen Räumlichkeiten verwendet wer­den.
1.1.2 CE-Konformität
Die Produkte entsprechen den grundlegen­den Anforderungen der Richtlinien 2014/ 53/EU, 2014/35/EU, 2014/30/EU sowie den übrigen einschlägigen Bestimmungen des FTEG. Die Produkte sind Einrichtungen der Klasse B.
Die Produkte sind zum Betrieb in der EU, Schweiz und Norwegen vorgese­hen.
"2014/53/EU" ist eine Funkrichtlinie. Sie gilt für Funksendeeinrichtungen (Radio equip­ment). Die Einhaltung dieser Richtlinie wird über die Anwendung harmonisierter EN Nor­men nachgewiesen.
Die CE-Erklärungen zu diesen Produkten finden Sie im Internet unter www.devolo.de/business-solutions jeweiligen Produktbereich.
im
devolo dLAN pro 1200+ WiFi ac/n
9 Ein Wort vorab
Funkeigenschaften im 2,4-GHz-Frequenzband Funkeigenschaften für das 5-GHz-Frequenzband
Kanal Frequenz max. Sendeleistung
1 2,412 GHz
2 2,417 GHz
3 2,422 GHz
4 2,427 GHz
5 2,432 GHz
6 2,437 GHz
7 2,442 GHz
8 2,447 GHz
9 2,452 GHz
10 2,457 GHz
11 2,462 GHz
12 2,467 GHz
13 2,472 GHz
100mW/20dBm
Kanal Frequenz max. Sendeleistung
36 5,180 GHz
40 5,200 GHz
200mW/23dBm
44 5,220 GHz
48 5,240 GHz
52 5,260 GHz
56 5,280 GHz
60 5,300 GHz
64 5,320 GHz
100 5,500 GHz
104 5,520 GHz
108 5,540 GHz
112 5,560 GHz
200mW/23dBm
560mW/27,5dBm
devolo dLAN pro 1200+ WiFi ac/n
116 5,580 GHz
Ein Wort vorab 10
120 5,600 GHz
124 5,620 GHz
128 5,640 GHz
132 5,660 GHz
136 5,680 GHz
140 5,700 GHz
1.1.3 Sicherheitshinweise
Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme von devolo Geräten gelesen und verstanden worden sein und für zukünftige Einsicht­nahmen aufbewahrt werden.
GEFAHR durch Elektrizität
devolo Geräte dürfen vom Anwender nicht geöff­net werden. Beim Öffnen der Geräte besteht Stromschlaggefahr!
devolo Geräte sind für den Anwender wartungsfrei. Im Schadensfall trennen Sie das devolo Gerät vom Strom­netz, indem Sie dieses selbst oder dessen Netzstecker aus der Steckdose ziehen. Wenden Sie sich dann aus-
schließlich an qualifiziertes Fachpersonal (Kunden­dienst). Ein Schadensfall liegt z. B. vor,
wenn der Netzstecker beschädigt ist.wenn das devolo Gerät mit Flüssigkeit (z.B. Regen
oder Wasser) überschüttet wurde.
wenn das devolo Gerät funktionslos ist. wenn das Gehäuse des devolo Gerätes beschädigt
ist.
devolo Geräte dürfen ausschließlich an einem Versor-
gungsnetz betrieben werden, wie auf dem Typen­schild beschrieben. Um das devolo Gerät vom
Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose. Die Steckdose
sowie alle angeschlossenen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Be­darfsfall die Netzstecker schnell ziehen können.
devolo Geräte dürfen nur in geschlossenen Räumlich­keiten verwendet werden.
Verwenden Sie devolo Geräte ausschließlich an einem trockenen Standort.
Zur Reinigung trennen Sie devolo Geräte vom Stromnetz! Vermeiden Sie lösungsmittelhaltige Reini-
gungsmittel, da dies zu Beschädigungen des Gehäuses führen kann. Verwenden Sie zur Reinigung nur ein trockenes Tuch.
devolo dLAN pro 1200+ WiFi ac/n
11 Ein Wort vorab
GEFAHR durch Überhitzung
Mehrere devolo Geräte dürfen nicht direkt ineinan­der gesteckt werden.
devolo Geräte sollen nur an Plätzen aufgestellt wer­den, welche eine ausreichende Belüftung gewähren. Schlitze und Öffnungen am Gehäuse dienen der Belüf­tung:
Decken Sie devolo Geräte bei Betrieb nicht ab. 쎲 Stellen Sie keine Gegenstände auf devolo
Geräte.
Stecken Sie keine Gegenstände in die Öffnun-
gen der devolo Geräte.
devolo Geräte dürfen nicht in direkter Nähe einer
offenen Flamme (z. B. Feuer, Kerze) eingesetzt werden.
devolo Geräte dürfen nicht direkter Wärme-
strahlung ausgesetzt sein (z. B. Heizkörper, Son-
neneinstrahlung).

1.2 devolo im Internet

Weitergehende Informationen zu unseren Produkten finden Sie auch im Internet unter
www.devolo.de/business-solutions
Nicht nur Produktbeschreibungen und Dokumentatio­nen, sondern auch aktualisierte Versionen der devolo­Software können Sie herunterladen.
Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter der E-Mail­Adresse support@devolo.com
.
Kontakt mit uns auf!
devolo dLAN pro 1200+ WiFi ac/n
devolo dLAN pro 12
Abb. 1: dLAN pro 1200+ WiFi ac/n ist exemplarisch

2 devolo dLAN pro

devolo dLAN-Professional-Lösungen stellen eine ko­stengünstige Möglichkeit dar, vorhandene Leitungen in einem Gebäude wie das Stromnetz oder je nach dLAN pro-Produkt sogar Zweidraht- und Coaxial-Lei­tungen für den Aufbau eines breitbandigen IP-Netz­werkes zu nutzen.
Durch die Flexibilität der dLAN pro-Vernetzung über bestehende Leitungen ist eine Positionierung überall im Gebäude möglich. dLAN pro kann sowohl als ein­fach skalierbares, primäres Netzwerk genutzt werden als auch eine bestehende Infrastruktur ergänzen. Be­reiche ohne Netzwerkanbindung werden ebenfalls per­fekt integriert. Ein weiterer Vorteil hierbei ist außerdem: Es muss kein neues Kabel verlegt werden – Aufwand und Kosten bleiben niedrig.
2.1 Die dLAN pro 1200+ WiFi ac/n­Geräte auf einen Blick
Entwickelt für den Business-Einsatz (wie SMB (Small medium-sized Business) und SoHo (Small-Office/ Home-Office)) bietet devolo Business Solutions mit der Reihe dLAN pro 1200+ WiFi ac/n innovative WLAN­Access-Points für netzwerkfähige Endgeräte. Die pro­fessionelle delos-Firmware bietet Administratoren
zahlreiche Möglichkeiten bei Installation, Einrichtung und Monitoring.
Das dLAN pro 1200+ WiFi ac liefert den Funkstan­dard IEEE 802.11ac und versorgt sowohl 2,4-GHz- als auch 5-GHz-Geräte zuverlässig – auch im Parallelbe­trieb.
Das dLAN pro 1200+ WiFi n liefert den Funkstan­dard IEEE 802.11n und versorgt 2,4-GHz-Geräte zu­verlässig.
Die Konfiguration von VLAN und dynamischem VLAN ist ebenso einfach möglich wie die Konfiguration der Legacy Rate Sets und der Einblick in die Syslog-Einträ­ge.
devolo dLAN pro 1200+ WiFi ac/n
13 devolo dLAN pro
Das Gerät kann optimal an verschiedene Nutzungssze­narien durch abschaltbare Schnittstellen und Deakti­vierung der Funktionstaster angepasst werden.
Es verfügt über 2 Gigabit-Ethernetanschlüsse.
Die dLAN-Technologie nutzt die Stromleitung und er­möglicht so eine flexible Positionierung des dLAN pro 1200+ WiFi ac/n überall im Gebäude:
1200 Mbit/s (brutto) Verbindung für schnelle
Datenübertragung via dLAN.
Die MiMo-Technologie sorgt für eine noch stabi-
lere Netzwerkverbindung mit deutlich höheren Reichweiten.
Optimale dLAN-Verschlüsselung mit 128-Bit-AES-
Verschlüsselung.
Das dLAN pro 1200+ WiFi ac verfügt über vier in­nenliegende WLAN-Antennen und unterstützt die WLAN-Highspeed-Standards „IEEE 802.11a/b/g/n/ ac“mit einer Datenübertragung von bis zu 1200 Mbit/ s (IEEE 802.11ac mit bis zu 866 Mbit/s und IEEE
802.11n mit bis zu 300 Mbit/s).
Das dLAN pro 1200+ WiFi n verfügt über zwei in­nenliegende WLAN-Antennen und unterstützt die WLAN-Highspeed-Standards „IEEE 802.11a/b/g/n mit einer Datenübertragung von bis zu 300 Mbit/s (IEEE
802.11n).
Professionelles WLAN-Sicherheitsmanagement mit Un­terstützung von WPA/WPA2 und Enterprise Mode (IEEE
802.1X).
Absenkung der WLAN-Sendeleistung – z. B. wenn ein dLAN pro 1200+ WiFi ac sich im gleichen Raum mit einer Station befindet und Sie keine große Reichweite benötigen.
Trennung von Benutzergruppen und differenzierte Zu­griffskontrolle durch mehrere Access-Points (Multi­SSID) und VLAN.
Remote-Management über Management-Software de­volo dLAN AVpro manager.
devolo dLAN pro 1200+ WiFi ac/n
devolo dLAN pro 14
Abb. 2: WLAN-Access-Point

2.2 Rund ums Netzwerk

Dieses Kapitel bietet Ihnen anhand von Anwendungs­szenarien einen Überblick über mögliche WiFi pro- und dLAN pro-Netzwerke.
2.2.1 dLAN pro 1200+ WiFi ac/n als
WLAN-Access-Point
Als WLAN-Access-Point stellt das dLAN pro 1200+ WiFi ac/n anderen WLAN-Stationen (z. B. Laptops, Desktop PCs, Druckern) ein über die Steckdose angeschlossenes dLAN pro-Netzwerk und Internet per Funk oder Ethernet zur Verfügung.
Dies ist besonders praktisch, wenn sich nicht alle Sta­tionen im Sendebereich eines WLAN-Access-Points be­finden, z. B. weil dicke Betonwände die Übertragung stören. Mit dLAN pro lassen sich verschiedene Räume über das Stromnetz problemlos erschließen und jede Steckdose wird schnell und einfach zum WLAN-An­schluss mit exzellenter Empfangsqualität.
Die folgende Abbildung zeigt, wie mit Hilfe des dLAN pro 1200+ WiFi ac/n und anderen dLAN pro­Geräten sowohl die Verbindung zum Internet-Router
als auch die Verbindung innerhalb des Netzwerks her­gestellt wird.
devolo dLAN pro 1200+ WiFi ac/n
15 devolo dLAN pro
Abb. 3: Gebäudeanbindung per WDS
2.2.2 dLAN pro 1200+ WiFi ac/n als
WDS-Bridge
Wireless-Bridging ist die drahtlose Verbindung von WLAN-Netzwerken und dient der Ausweitung der Netzwerkabdeckung.
2.2.3 Statisches VLAN
VLANs bieten die Möglichkeit Nutzdaten von WLAN­Benutzern verschiedener Benutzergruppen (z. B. Mitar­beiter aus verschiedenen Abteilungen oder Gäste) be­liebigen VLANs zuordnen und damit die Datenströme in Ihrem Netzwerk voneinander zu trennen.
WDS (Wireless Distribution System) ist ein Verfahren zur Datenadressierung gemäß Standard IEEE
802.11.
Abbildung 3 zeigt ein WLAN-Netzwerk, das über zwei dLAN pro 1200+ WiFi ac per WDS miteinander bzw. mit dem Internetrouter verbunden ist.
Die Nutzdaten werden mit vorangestelltem VLAN-Tag zur LAN-Schnittstelle gesendet bzw. davon empfan­gen.
Um VLANs sinnvoll zu verwenden, wird ein manageba­rer Ethernet-Switch benötigt, an dem das dLAN pro 1200+ WiFi ac/n angeschlossen wird.
devolo dLAN pro 1200+ WiFi ac/n
devolo dLAN pro 16
Abb. 4: Mietbüros
VLAN
Fa. Schmitz
VLAN
Fa. Schmitz
VLAN
Fa. Bergmann
Das erste VLAN, welches Sie erstellen, wird automa­tisch als Management-VLAN konfiguriert (untagged). Das Management-VLAN wird zur Konfiguration und Betrieb des WLAN-Access-Points benutzt. Dazu gehört die Kommunikation mit DHCP-, DNS-, RADIUS- und Zeitserver.
Sobald Sie weitere VLANs erstellt haben, besteht die Möglichkeit, das Management-VLAN zu ändern oder es auf tagged umzustellen. Beachten Sie dabei, dass der Port des angeschlossenen Ethernet-Switches dazu passend konfiguriert wird.
Falls Sie durch eine Fehlkonfigurati­on den dLAN pro 1200+ WiFi ac/n nicht mehr erreichen können, setzen Sie diesen in den Auslieferungszu­stand zurück, indem Sie den Reset­Taster 10 Sekunden lang mit Hilfe ei­nes spitzen Gegenstandes (z. B. Büro­klammer) gedrückt halten (siehe dazu Kapitel 3.3.4 Reset).
Die folgende Abbildung zeigt ein Gebäude, das über eine physikalische Netzwerkstruktur verfügt, wel-
che wiederum von zwei verschiedenen Firmen iso- liert voneinander genutzt werden muss.
Alle netzwerkfähigen Geräte sind über ein einziges dLAN pro-Netzwerk miteinander verbunden und teilen sich einen Breitbandanschluss und einen VLAN-fähi­gen Router. Der komplette Datenverkehr jeder Firma in diesem Gebäude wird in jeweils einem eigenen VLAN zusammengefasst. Dabei wird jedes über das dLAN pro-Netzwerk versendete Datenpaket, abhängig vom jeweiligen dLAN pro 1200+ WiFi ac/n mit einem so genannten VLAN-Tag versehen.
devolo dLAN pro 1200+ WiFi ac/n
17 devolo dLAN pro
Abb. 5: Konfiguration Fa. Schmitz
Jedes VLAN-Tag beinhaltet eine eindeutige VLAN-ID: Das VLAN der Fa. Bergmann verwendet z. B. die
VLAN-ID 100; das VLAN der Fa. Schmitz verwendet z. B. die VLAN-ID 200.
devolo dLAN pro 1200+ WiFi ac/n
Nur das dLAN pro 1200+ WiFi ac un­terstützt den Betrieb im 5-GHz-Fre­quenzband.
Das dLAN pro 1200+ WiFi ac der Fa. Bergmann empfängt ausschließlich Datenpakete mit der VLAN-ID 100; das dLAN pro 1200+ WiFi ac der Fa.
devolo dLAN pro 18
Abb. 6: Konfiguration Fa. Bergmann
Schmitz wiederum empfängt nur Datenpakete mit der VLAN-ID 200.
devolo dLAN pro 1200+ WiFi ac/n
Nur das dLAN pro 1200+ WiFi ac un­terstützt den Betrieb im 5-GHz-Fre­quenzband.
Jede Firma hat somit nur Zugriff auf den Ihr zuge­ordneten Datenverkehr, obschon dieser über das
gemeinsam-genutzte physikalische Netz läuft.
19 devolo dLAN pro
Abb. 7: Dynamisches VLAN
2.2.4 Dynamisches VLAN
Die Verwendung von dynamischen VLANs (virtuelle LANs) in einem Enterprise-WLAN bringt für den Admi­nistrator und den WLAN-Benutzern eine Reihe von Vorteilen.
Für den WLAN-Benutzer gilt:
Das WLAN-Netzwerk (SSID) ist leichter auffindbar,
da für verschiedene VLANs nur eine SSID sichtbar ist.
Dadurch steht in einem WLAN-Netzwerk mehr
Bandbreite für Nutzdaten zur Verfügung, weil jede zusätzlich ausgestrahlte SSID die Effizienz der Luftschnittstelle verschlechtert.
Für den Administrator gilt:
Zentrale Zuordnung von WLAN-Benutzern zu
VLANs im RADIUS-Server oder einem damit ver­bundenen Verzeichnisdienst.
Dynamische Änderung der Zuordnung ohne Mit-
wirkung des WLAN-Benutzers.
Dabei kann für eine SSID ein Standard-VLAN definiert werden. Wenn der RADIUS-Server für einen Benutzer keine VLAN-Zuordnung vorhält, wird dieser Benutzer automatisch dem Standard-VLAN zugeordnet.
Konfiguration ist das Hinzufügen eines VLANs nicht notwendig. Management-Daten werden untagged übertragen und die Nutzdaten der Benutzer erhalten das VLAN-Tag, welches per RADIUS zugewiesen wur­de.
devolo dLAN pro 1200+ WiFi ac/n
Ist kein Standard-VLAN eingestellt, werden solche Be­nutzer vom WLAN-Access-Point abgewiesen. Für diese
Inbetriebnahme 20

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres dLAN pro 1200+ WiFi ac/n. Wir beschreiben Funktionen sowie den Anschluss des Gerätes und stellen Ihnen die Management-Software devolo dLAN AVpro manager kurz vor.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN pro 1200+ WiFi ac/n beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:
Single Kit:
dLAN pro 1200+ WiFi ac oder WiFi n gedruckte Installationsanleitung und CE-Konfor-
mitätserklärung
Dokumentation unter
www.devolo.de/business-solutions/pro-
dukte/article/dlan-pro-1200-wifi-ac/ bzw.
www.devolo.de/business-solutions/pro-
dukte/article/dlan-pro-1200-wifi-n/
oder
Starter Kit:
dLAN pro 1200+ WiFi ac oder WiFi n
dLAN pro 1200+1 Netzwerkkabel gedruckte Installationsanleitung und CE-Konfor-
mitätserklärung
Dokumentation unter
www.devolo.de/business-solutions/pro-
dukte/article/dlan-pro-1200-wifi-ac/ bzw.
www.devolo.de/business-solutions/pro-
dukte/article/dlan-pro-1200-wifi-n/
devolo behält sich das Recht vor, Änderungen im Lie­ferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

Alle netzwerkfähigen BetriebssystemedLAN AVpro manager: Windows 7 Professional
SP1 (x86/x64), Windows 8.1 Pro (x86/x64), Windows 10 (x86/x64), Ubuntu 12.04 LTS „Pre­cise Pangolin“ (x86/x64), Ubuntu 13.04 „Raring Ringtail“ (x86/x64), Ubuntu 14.04, OpenSuse
12.3 (x86/x64)
Netzwerkanschluss
Zum Aufbau eines dLAN pro­Netzwerkes benötigen Sie mindestens zwei dLAN pro-Geräte (200 Mbit/s, 500 Mbit/s bzw. 1200 Mbit/s).
devolo dLAN pro 1200+ WiFi ac/n
21 Inbetriebnahme

3.3 Das dLAN pro 1200+ WiFi ac/n

Das dLAN pro 1200+ WiFi ac/n ist ausgestattet mit
einem Verschlüsselungstaster (Haus-Symbol) mit
LED-Statusanzeige,
einem WLAN-Taster mit LED-Statusanzeige,
Die LED-Statusanzeige sowie die Ta­stenfunktion können auf der Konfi­gurationsoberfläche des Gerätes deaktiviert werden (siehe 4.3.4 Sy- stem/Taster/LEDs).
zwei Ethernet-Ports,einem Reset-Taster,vier bzw. zwei innenliegenden WLAN-Antennen
und
einer integrierten Steckdose.
3.3.1 Verschlüsselungstaster
Dieser Taster steuert die folgenden Funktio­nen:
dLAN pro-Netzwerk verschlüsseln
Um Ihr dLAN pro-Netzwerk individuell zu ver-
schlüsseln, drücken Sie an den angeschlossenen Geräten – innerhalb von 2 Minuten – jeden Ver- schlüsselungstaster ca. 1 Sekunde.
Um ein dLAN pro-Gerät aus Ihrem Netzwerk zu
entfernen, drücken Sie mindestens 10 Sekun- den den Verschlüsselungstaster des entspre­chenden Gerätes.
Die Geräte verfügen im Ausliefe­rungszustand über einmalige Kenn­wörter und verbinden sich daher nicht automatisch mit anderen dLAN­pro-Netzwerken.
Mehr Informationen dazu finden Sie in den Kapiteln 3.4 dLAN pro 1200+ WiFi ac/n an-
schließen bzw. 3.6 dLAN pro 1200+ WiFi ac/n aus dem dLAN pro-Netz entfernen.
Kontrollleuchten
Die integrierten Kontrollleuchten (LEDs) zeigen den dLAN-Status des dLAN pro 1200+ WiFi ac/n durch Blink- und Leuchtverhalten an:
Die LED blinkt schnell rot in regelmäßigen Zeit-
abständen, wenn das dLAN pro 1200+ WiFi ac/n mit dem Stromnetz verbunden ist, aber keine dLAN-Verbindung besteht.
devolo dLAN pro 1200+ WiFi ac/n
Inbetriebnahme 22
Abb. 8: Label
Prüfen Sie, ob das Gerät vorschriftsmäßig an das Stromnetz angeschlossen ist und ob der Verschlüsselungsvorgang erfolgreich durchge­führt wurde. Mehr Informationen dazu finden Sie unter 3.4 dLAN pro 1200+ WiFi ac/n an- schließen.
Die LED leuchtet weiß, wenn das
dLAN pro 1200+ WiFi ac/n betriebsbereit ist und eine dLAN-Verbindung besteht.
Die LED blinkt schnell weiß in regelmäßigen
Zeitabständen, wenn der Verschlüsselungsvor­gang (Pairing) im dLAN pro-Netzwerk durchge­führt wird.
Die LED blinkt weiß in unregelmäßigen Zeit-
abständen, wenn das dLAN pro 1200+ WiFi ac/n sich im Stromsparmodus befindet.
Die LED blinkt rot in regelmäßigen Zeitabstän-
den, wenn die Datenübertragungsrate des dLAN pro 1200+ WiFi ac/n nicht im optimalen Bereich liegt. Hinweise zur Verbesserung der Datenübertragungsrate finden Sie im Kapitel 5.2 Bandbreitenoptimierung.
Weitere Informationen zu diesem Thema fin­den Sie im Kapitel 4.3.4 System/Taster/LEDs.
3.3.2 WLAN-Taster
Der WLAN-Taster steuert die folgenden WLAN­Funktionen:
WLAN ein/aus:
Im Auslieferungszustand ist die WLAN-Funk-
tion bereits eingeschaltet und die WLAN-Ver­schlüsselung WPA2 eingestellt. Der Standard­WLAN-Schlüssel für die Erstinstallation des dLAN pro 1200+ WiFi ac/n ist der WiFi Key des Geräts. Sie finden den eindeutigen Schlüssel auf dem Etikett auf der Rückseite des Gehäuses.
devolo dLAN pro 1200+ WiFi ac/n
23 Inbetriebnahme
Notieren Sie vor dem Vernetzungsvorgang den WLAN-Schlüssel des dLAN pro 1200+ WiFi ac/n. Sie finden den eindeutigen Schlüssel (WiFi Key) des Geräts auf dem Etikett auf der Rückseite des Gehäu­ses.
Um das dLAN pro 1200+ WiFi ac/n später über WLAN mit Ihrem Laptop, Tablet oder Smartphone zu verbinden, geben Sie den no­tierten WiFi Key als Netzwerksicherheits­schlüssel ein.
Um WLAN auszuschalten, halten Sie den
WLAN-Taster länger als 3 Sekunden gedrückt.
Um WLAN wieder einzuschalten, drücken Sie
den WLAN-Taster kurz.
Kontrollleuchte
Die integrierte Kontrollleuchte (LED) zeigt den WLAN­Status des dLAN pro 1200+ WiFi ac/n durch Blink­und Leuchtverhalten an:
Bei ausgeschalteter WLAN-Verbindung ist auch
die LED aus.
Bei eingeschalteter WLAN-Verbindung leuchtet
die LED weiß.
Die LED leuchtet weiß, wenn eine Verbindung
zum WLAN-Netzwerk besteht.
Weitere Informationen zu diesem Thema fin­den Sie im Kapitel 4.3.4 System/Taster/LEDs.
3.3.3 Ethernet-Ports
Über die beiden Netzwerkanschlüsse können PCs oder andere Netzwerkgeräte über handelsübliche Netz­werkkabel mit dem dLAN pro 1200+ WiFi ac/n ver­bunden werden.
3.3.4 Reset
Der Reset-Taster (seitlich am Gehäuse) hat zwei ver­schiedene Funktionen:
Das Gerät startet neu, wenn Sie den Reset-
Taster kürzer als 10 Sekunden drücken.
Um die Konfiguration des
dLAN pro 1200+ WiFi ac/n in den Ausliefe- rungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!
Der Reset-Taster kann mit Hilfe eines spitzen Gegenstandes (z. B. Büroklammer) gedrückt werden.
devolo dLAN pro 1200+ WiFi ac/n
Inbetriebnahme 24
3.3.5 WLAN-Antennen
Die innenliegenden WLAN-Antennen dienen der Ver­bindung mit anderen Netzwerkgeräten per Funk.
3.3.6 Integrierte Steckdose
Wenn Sie weitere Geräte mittels Mehrfachsteckdose anschließen, stecken Sie diese Mehrfachsteckdose in die Steckdose des dLAN pro 1200+ WiFi ac/n. Der hier integrierte Netzfilter beseitigt eventuelles Rauschen der angeschlossenen Geräte und verbessert entschei­dend die Datenübertragung im Netzwerk.

3.4 dLAN pro 1200+ WiFi ac/n anschließen

Das Gerät darf nur in geschlossenen Räumlichkeiten verwendet werden.
Notieren Sie vor dem Vernetzungsvorgang den WLAN-Schlüssel des dLAN pro 1200+ WiFi ac/n. Sie finden den eindeutigen Schlüssel (WiFi Key) des Geräts auf dem Etikett auf der Rückseite des Gehäu­ses.
tierten WiFi Key als Netzwerksicherheitsschlüssel ein.
In den folgenden Abschnitten beschreiben wir, wie Sie das dLAN pro 1200+ WiFi ac/n anschließen und ins Netzwerk integrieren. Anhand möglicher Netzwerksze­narien verdeutlichen wir die genauen Vorgehenswei­sen:
3.4.1 Single Kit – Bestehendes dLAN pro­Netzwerk erweitern
Stecken Sie das dLAN pro 1200+ WiFi ac/n in eine
Wandsteckdose. Sobald die Kontrollleuchte des Verschlüsselungstasters mit dem Haus-Symbol weiß leuchtet (nach ca. 45 Sek.), ist das Gerät betriebsbereit.
Um das dLAN pro 1200+ WiFi ac/n vom Stromnetz zu trennen, ziehen Sie das Gerät aus der Steckdose. Die Steckdose sowie alle angeschlosse­nen Netzwerkgeräte sollen leicht zu­gänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.
Um das dLAN pro 1200+ WiFi ac/n später über WLAN mit Ihrem Laptop, Tablet oder Smartphone zu verbinden, geben Sie den no-
devolo dLAN pro 1200+ WiFi ac/n
25 Inbetriebnahme
Abb. 9: dLAN-Verschlüsselung per Tastendruck
dLAN pro 1200+ WiFi ac/n in ein bestehendes dLAN pro-Netzwerk integrieren
Bevor Sie das dLAN pro 1200+ WiFi ac/n in Ihrem dLAN pro-Netzwerk einsetzen können, müssen Sie ihn zunächst mit Ihren bestehenden dLAN pro-Geräten zu einem Netzwerk verbinden. Dies geschieht durch die gemeinsame Verwendung des dLAN-Kennwortes. Es entsteht ein abgegrenztes dLAN pro-Netzwerk. Die ge­meinsame Verwendung des dLAN-Kennwortes dient sowohl der Zugangskontrolle zum dLAN pro-Netzwerk als auch der Verschlüsselung, und damit der Abhörsi­cherheit der übermittelten Daten.
Das dLAN-Kennwort kann auf verschiedene Art und Weise gesetzt werden:
dLAN pro-Netzwerk per Tastendruck (Haus­Symbol) verschlüsseln
Drücken Sie zuerst den Verschlüsselungstaster
(ca. 1 Sekunde) eines Geräts aus Ihrem beste­henden Netzwerk und innerhalb von 2 Minu- ten den Verschlüsselungstaster mit dem Haus­Symbol (ca. 1 Sekunde) des neuen dLAN pro 1200+ WiFi ac/n.
Das neue dLAN pro 1200+ WiFi ac/n ist in Ihr beste­hendes dLAN pro-Netzwerk eingebunden.
oder
dLAN pro-Netzwerk per PC-Software dLAN AVpro manager verschlüsseln. Mehr Infor- mationen finden Sie im Kapitel 3.5 dLAN AVpro manager.
oder
dLAN pro-Netzwerk durch Eingabe des dLAN­Kennwortes auf der Konfigurationsoberfläche verschlüsseln.
devolo dLAN pro 1200+ WiFi ac/n
Inbetriebnahme 26
Beachten Sie, dass die dLAN pro-Ver­schlüsselung mit Hilfe des dLAN AVpro manager und der Konfi­gurationsoberfläche separate Abläu­fe sind und sich nicht automatisch abgleichen. Mehr Informationen fin­den Sie im Kapitel 4.5 dLAN.
dLAN pro 1200+ WiFi ac/n in ein bestehendes WLAN-Netzwerk integrieren
Richten Sie die WLAN-Verbindung zu Ihrem
Laptop, Tablet oder Smartphone ein, geben Sie den notierten WiFi Key als Netzwerksicherheits­schlüssel ein.
Die SSID (z. B. devolo-123) setzt sich stan­dardmäßig zusammen aus „devolo“ und „den letzten 3 Stellen der Seriennummer“. Mehr Informationen zum Thema SSID finden Sie im Kapitel 4.6 WiFi 4.6.4 WiFi/SSIDs.
devolo dLAN pro 1200+ WiFi ac/n
27 Inbetriebnahme
3.4.2 Starter Kit und Single Kit – Aufbau eines neuen dLAN pro-Netzwerkes
Schließen Sie das dLAN pro 1200+ an den Netz-
werkanschluss Ihres Internetzugangsgerätes an.
Stecken Sie das dLAN pro 1200+ WiFi ac/n in eine
Wandsteckdose. Sobald die Kontrollleuchte des Verschlüsselungstasters mit dem Haus-Symbol weiß leuchtet (nach ca. 45 Sek.), ist das Gerät betriebsbereit.
Um das Gerät vom Stromnetz zu tren­nen, ziehen Sie das Gerät aus der Steckdose. Die Steckdose sowie alle angeschlossenen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.
dLAN pro 1200+ und ein dLAN pro 1200+ WiFi ac/n zu einem dLAN pro­Netzwerk verbinden
Bevor Sie die Geräte in einem dLAN pro-Netzwerk ein­setzen können, müssen Sie sie zunächst zu einem Netz­werk verbinden. Dies geschieht durch die gemeinsame Verwendung eines dLAN-Kennwortes. Es entsteht ein abgegrenztes dLAN pro-Netzwerk. Die gemeinsame Verwendung des dLAN-Kennwortes dient somit der Zu­gangskontrolle zum dLAN pro-Netzwerk als auch der
Verschlüsselung, und damit der Abhörsicherheit der übermittelten Daten.
Das dLAN-Kennwort kann auf verschiedene Art und Weise gesetzt werden:
dLAN pro-Netzwerk per Tastendruck verschlüs­seln
Drücken Sie zuerst den Verschlüsselungstaster
(ca. 1 Sekunde) des dLAN pro 1200+ und innerhalb von 2 Minuten den Verschlüsse- lungstaster mit dem Haus-Symbol (ca. 1 Sekunde) des dLAN pro 1200+ WiFi ac/n.
Ihr dLAN pro-Netzwerk ist nun eingerichtet und
vor unbefugtem Zugriff geschützt.
oder
dLAN pro-Netzwerk per PC-Software dLAN AVpro manager verschlüsseln. Mehr Infor- mationen finden Sie im Kapitel 3.5 dLAN AVpro manager.
oder
dLAN pro-Netzwerk durch Eingabe des dLAN­Kennwortes auf der Konfigurationsoberfläche verschlüsseln. Mehr Informationen finden Sie im Ka- pitel 4 Netzwerkkonfiguration.
devolo dLAN pro 1200+ WiFi ac/n
Inbetriebnahme 28
Abb. 10: dLAN pro 1200+ WiFi ac/n einbinden
devolo dLAN pro 1200+ WiFi ac/n
Weitere dLAN pro 1200+ WiFi ac/n ins WLAN­Netzwerk einbinden
Richten Sie die WLAN-Verbindung zu Ihrem
Laptop, Tablet oder Smartphone ein, indem Sie den zuvor notierten WiFi Key als Netzwerksicher­heitsschlüssel eingeben.
Um Ihr WLAN-Netzwerk individuell zu sichern, nehmen Sie die entsprechenden Einstellungen auf der Konfigurationsoberfläche des dLAN pro 1200+ WiFi ac/n vor. Lesen Sie dazu in den Kapiteln 3.5
dLAN AVpro manager und 4 Netzwerk­konfiguration weiter.
Ausführliche Informationen zur Einbindung anderer devolo dLAN pro-Geräte finden Sie unter www.devolo.de/business-solutions
.

3.5 dLAN AVpro manager

Der dLAN AVpro manager bietet Ihnen erweiterte dLAN-Funktionen wie z. B.:
Management-Software zur Unterstützung des
Anwenders bei Konfiguration und Überwachung
Zentrale Administrationsoberfläche Echtzeit-Monitoring aller dLAN pro-Geräte im
Netzwerk
29 Inbetriebnahme
Globale oder individuelle Vergabe von Sicherheits-
einstellungen für Datenbanken und Geräte
MDU-Mode für Master/Slave-Netzwerke und Peer-
to-Peer-Netze
VLAN-Konfiguration für Management von Teilnet-
zen
Ausführliche Beschreibungen und Informatio­nen zur Konfiguration Ihres dLAN pro-Netzwer­kes entnehmen Sie bitte dem Produkthandbuch dLAN AVpro manager unter
www.devolo.de/business-solutions.
3.5.1 Software für Windows und Linux
Die dLAN AVpro manager-Software liegt unter
www.devolo.de/business-solutions
Nachdem Sie die Installationsdatei auf Ihren Computer herunter geladen haben, starten Sie diese per Doppelklick.
Anschließend finden Sie die Verknüpfung zur Konfigu­rationsoberfläche sowie den installierten dLAN AVpro manager in der Programmgruppe Start Alle Programme devolo.
für Sie bereit.

3.6 dLAN pro 1200+ WiFi ac/n aus dem dLAN pro-Netz entfernen

Um ein dLAN pro 1200+ WiFi ac/n aus einem beste­henden Netzwerk zu entfernen, drücken Sie minde- stens 10 Sekunden den Verschlüsselungstaster mit dem Haus-Symbol des entsprechenden Geräts. Dieses Gerät erhält ein neues Zufallskennwort und ist damit aus Ihrem Netzwerk ausgeschlossen. Um es anschlie­ßend in ein anderes Netzwerk einzubinden, verfahren Sie wie oben beschrieben, je nachdem ob Sie ein neues Netzwerk aufsetzen oder ein bestehendes erweitern möchten.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 30

4 Netzwerkkonfiguration

Der Zugriff auf das dLAN pro 1200+ WiFi ac/n erfolgt über die IP-Adresse des Gerätes (verschlüsselter Zugriff über https).
Über die Netzwerkübersicht in Windows gelangen Sie ebenfalls auf die Geräteoberfläche des dLAN pro 1200+ WiFi ac/n.
Der Hostname des dLAN pro 1200+ WiFi ac/n ist
devolo-XXX; XXX sind die letzten drei Ziffern der Seriennummer.
Im Auslieferungszustand des dLAN pro 1200+ WiFi ac/n ist die Op­tion Netzwerkeinstellungen von einem DHCP-Server beziehen aktiviert. Die IP-Adresse des dLAN pro 1200+ WiFi ac/n finden Sie in Ihrem DHCP-Server.
Mehr Informationen zu diesem The­ma finden Sie im Internet im Downloadbereich des jeweiligen Pro­duktes unter:
www.devolo.de/business-solutions/pro­dukte/article/dlan-pro-1200-wifi-ac/
bzw.
www.devolo.de/business-solutions/pro­dukte/article/dlan-pro-1200-wifi-n/.
Sie können das dLAN pro 1200+ WiFi ac/n entweder über das Netzwerk-Management des devolo connecti­vity center verwalten oder alle Einstellungen über die Geräteoberfläche des dLAN pro 1200+ WiFi ac/n an­passen.
Beim erstmaligen Zugriff auf das Gerät wählen Sie Ihre gewünschte Variante zur Verwaltung aus. Wenn Sie
devolo dLAN pro 1200+ WiFi ac/n
31 Netzwerkkonfiguration
bevorzugen, die Geräteeinstellungen über die Oberflä­che des dLAN pro 1200+ WiFi ac/n vorzunehmen, ver­neinen Sie die Weiterleitung an dieser Stelle mit
devolo connectivity center Netzwerk-Manage­ment ausschalten.

4.1 Allgemeines zum Menü

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitel des Handbuches beschrieben. Die Reihenfolge der Be­schreibung im Handbuch richtet sich nach der Menü-
Gerätekonfiguration wiederherstellen
Um eine bestehende Konfigurationsdatei wiederherzu­stellen und an das dLAN pro 1200+ WiFi ac/n zu sen­den, wählen Sie eine geeignete Datei über die Schaltfläche Datei auswählen… aus und starten den Vorgang mit einem Klick auf die Schaltfläche Wie- derherstellen.
struktur. Die Abbildungen zur Geräteoberfläche sind exemplarisch.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 32
Damit Ihnen die in diesem Kapitel be­schriebene Geräteoberfläche des dLAN pro 1200+ WiFi ac/n angezeigt wird, muss das Netzwerk-Manage­ment im connectivity center ausge­schaltet sein.
Anmelden
Beim erstmaligen Zugriff auf das Gerät wählen Sie Ihre gewünschte Variante zur Verwaltung aus. Wenn Sie bevorzugen, die Geräteeinstellungen über die Oberflä­che des dLAN pro 1200+ WiFi ac/n vorzunehmen, ver­neinen Sie die Weiterleitung an dieser Stelle mit
devolo connectivity center Netzwerk-Manage­ment ausschalten.
Die Weboberfläche ist nicht durch ein Kennwort ge­schützt. Um unbefugten Zugriff durch Dritte auszu­schließen, ist bei der erstmaligen Anmeldung die Vergabe eines Login-Kennwortes zwingend.
Bei jeder erneuten Anmeldung geben Sie Ihr bestehen­des Kennwort ein und bestätigen mit Anmelden.
Abmelden
Per Klick auf Abmelden melden Sie sich von der Weboberfläche ab.
Sprache auswählen
Wählen Sie die gewünschte Sprache in der Sprachauswahlliste aus.
Die zentralen Bereiche der Weboberfläche und deren Unterkategorien werden am linken Rand aufgeführt.
devolo dLAN pro 1200+ WiFi ac/n
33 Netzwerkkonfiguration
Klicken Sie auf den Eintrag eines Bereiches, um direkt in diesen zu wechseln.
Änderung vornehmen
Sobald Sie eine Änderung vornehmen, wird auf der entsprechenden Menü-Seite in der Überschrift ein „* “ angezeigt.
Pflichtangaben
Rot umrandete Felder sind Pflichtfelder, deren Einträge notwendig sind, um in der Konfiguration fortzufahren.
Hilfetext in nicht ausgefüllten Feldern
Nicht ausgefüllte Felder enthalten einen ausgegrauten Hilfetext, der den erforderlichen Inhalt des Feldes wie-
dergibt. Bei der Eingabe verschwindet dieser Hilfetext sofort.
Standardeinstellungen
Einige Felder enthalten Standardeinstellungen, die größtmögliche Kompatibilität und damit einfache Nutzbarkeit sicherstellen sollen. Standardeinstellun­gen in den Auswahlmenüs (drop-down) sind mit * ge­kennzeichnet.
Standardeinstellungen können natürlich durch indivi­duelle Angaben ersetzt werden.
Empfohlene Einstellungen
Einige Felder enthalten empfohlene Einstellungen für Netzwerke mit einer großen Nutzeranzahl.
Einstellungen zugunsten einer großen Nut­zeranzahl schränken Leistung und Kompatibi­lität des Netzwerkes ein.
Empfohlene Einstellungen können natürlich durch in­dividuelle Angaben ersetzt werden.
Tabellen
Per Klick auf die entsprechende Tabellenzeile können Sie innerhalb einer Tabelle Änderungen vornehmen. Im Bearbeitungsmodus ist die entsprechenden Tabellen­zeile blau hinterlegt.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 34
Tabellen verfügen über eine Filterfunktion, um die Übersicht zu erleichtern. Mit Hilfe von Zusätzen wie ! oder „“ lässt sich die Suchfunktion noch weiter ein­schränken.
Fehlerhafte Eingaben
Eingabefehler werden entweder durch rot umrandete Rahmen oder eingeblendete Fehlermeldungen hervor­gehoben.
Schaltflächen
Klicken Sie auf Speichern, um die Einstellungen des jeweiligen Bereiches der Weboberfläche zu speichern.
Klicken Sie auf Zurück oder nutzen Sie den Menüpfad oberhalb der Schaltflächen, um den jeweiligen Bereich der Weboberfläche zu verlassen.
Klicken Sie auf das Mülleimer-Symbol, um einen Ein­trag zu löschen.
Klicken Sie auf das Pfeil-Symbol, um einen Liste zu ak­tualisieren.

4.2 Status

4.2.1 Status/Übersicht
System
Hier sehen Sie Statusinformationen zum Gerät.
LAN
Hier sehen Sie Statusinformationen zum kabelgebun­denen Netzwerk wie Protokollangaben, Verbindungs­geschwindigkeit der beiden Ethernet-Anschlüsse etc.
Der Bereich Status zeigt den Status des dLAN pro 1200+ WiFi ac/n und die verbundenen LAN-, dLAN- und WLAN-Geräte an.
devolo dLAN pro 1200+ WiFi ac/n
35 Netzwerkkonfiguration
dLAN
Hier sehen Sie Statusinformationen zum dLAN pro­Netzwerk wie Verschlüsselungsart sowie verbundene Geräte.
WiFi
Hier sehen Sie Statusinformationen zum drahtlosen Netzwerk wie genutzte Frequenzkanäle, genutzte SSIDS und verbundene WLAN-Geräte.
Nur das dLAN pro 1200+ WiFi ac un­terstützt den Betrieb im 5-GHz-Fre­quenzband.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 36
4.2.2 Status/Ereignisse
Hier sehen Sie Syslog-Einträge Ihres dLAN pro 1200+ WiFi ac/n.
Über das Feld Suchen können Sie nach bestimmten Einträgen suchen.
Per Klick auf eine Spaltenüberschrift reorganisieren Sie die Liste kategorisch.
Per Klick auf die Pfeil-Symbole aktualisieren Sie die Li­ste. Eine automatische Aktualisierung erfolgt im 10 Se­kundetakt.
devolo dLAN pro 1200+ WiFi ac/n
4.2.3 Status/Lizenz
In diesem Bereich auf der Weboberfläche finden Sie li­zenzrechtliche Informationen zu diesem Produkt.
37 Netzwerkkonfiguration

4.3 System

Im Bereich System nehmen Sie Geräteeinstellungen vor.
4.3.1 System/Status
Hier sehen Sie alle Statusinformationen zum Gerät
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 38
4.3.2 System/Verwaltung
Damit Sie das dLAN pro 1200+ WiFi ac/n in Ihrem Netzwerk gegebenenfalls schnell ausfindig machen können, vergeben Sie einen für Sie eindeutigen Gerä-
.
tenamen und benennen den Gerätestandort. Die An­gabe einer eventuell zu informierenden Kontaktperson ist ebenso möglich.
devolo dLAN pro 1200+ WiFi ac/n
39 Netzwerkkonfiguration
Remote-Syslog-Server
Schalten Sie den Remote-Syslog-Server ein, wenn Sie die Syslog-Einträge (siehe 4.2.2 Status/Ereignisse) auf einem anderen Server aufzeichnen möchten. Ge­ben Sie dazu Namen bzw. IP-Adresse und Portnummer des entsprechenden Servers ein.
In das Feld Public source geben Sie z. B. wie folgt ein:
default: jedes Endgerät erhält Zugriff
Erlauben Sie aus Sicherheitsgründen den Zugriff nur von bestimmten Quellen.
oder
SNMP
Schalten Sie die Option SNMP ein, wenn Sie den Zu­griff per SNMP erlauben möchten. Geben Sie dazu die SNMP-Version, Portnummer sowie die gewünschten Einträge für Public community und Public source ein.
test128: nur dieses Endgerät erhält Zugriff oder
172.25.0.0/16: Netzwerkadresse und Bits oder
172.25.0.0/255.255.0.0: Netzwerkadresse und
Subnetzmaske
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 40
oder
172.25.200.253/32: IP-Adresse und Bits
Beachten Sie, dass die Eingabe von IP-Adresse und Subnetzmaske (172.25.200.253/255.255.255.255) nicht funktioniert.
Sie finden das devolo connectivity center un­ter www.devolo-cc.com/de
Die Funktion des connectivity center können Sie ein­bzw. ausschalten, je nachdem wie Sie Ihr Gerät verwal­ten oder eine vorhandene Gerätekonfiguration hochla­den möchten. Im Auslieferungszustand ist die Funktion des connectivity center eingeschaltet.
.
connectivity center
Das connectivity center ist ein Administratorenwerk­zeug und Online-Portal für professionelle und zentrale Netzwerkverwaltung.
Hierüber können Sie nicht nur die gesamte WiFi-Konfi­guration des dLAN pro 1200+ WiFi ac/n erledigen, sondern darüberhinaus mehrere Geräte der dLAN pro 1200+ WiFi ac/n- bzw. WiFi pro-Serie zen­tral und einheitlich konfigurieren.
Bitte beachten Sie, dass die vorhan­dene Gerätekonfiguration durch das Ein- bzw. Ausschalten der Verwal­tung mit dem connectivity center verloren geht und das Gerät an­schließend wieder in den Ausliefe­rungszustand versetzt wird.
Nach der Registrierung im connectivity center gilt,
devolo dLAN pro 1200+ WiFi ac/n
41 Netzwerkkonfiguration
dass die Konfigurationsoberfläche des Gerätes nur
mit dem Gerätekennwort, welches im connectivity center vergeben wurde, erreicht werden kann.
dass die Konfigurationsoberfläche nur Statusinfor-
mationen für IP- und WiFi-Einstellungen anzeigt.
Das dLAN pro-Netzwerk kann über den dLAN AVpro manager wie gewohnt verwaltet
Im Auswahlmenü Zeitzone wählen Sie die gewünsch­te Zeitzone aus.
werden; siehe Kapitel 4.5.2 dLAN pro-Netzwerk.
4.3.3 System/Zeit
Ein Zeitserver ist ein Server im Internet oder Ihrem Netzwerk, dessen Aufgabe darin besteht, die genaue Uhrzeit zu liefern.
devolo dLAN pro 1200+ WiFi ac/n
Im Auswahlmenü Zeitserver wählen Sie den ge­wünschten Zeitserver aus bzw. fügen einen gewünsch­ten über das Plus-Symbol hinzu und bestätigen die Eingaben mit Speichern.
Netzwerkkonfiguration 42
4.3.4 System/Taster/LEDs
Hier legen Sie die Einstellungen der LEDs und Taster des Gerätes fest.
LED-Einstellungen
Sie können pro LED zwischen den Einstellungen Stan­dard, reduziert und aus wählen. Je nach Einstellung
werden alle möglichen oder nur bestimmte Blink- und Leuchtzustände angezeigt.
Das LED-Schema auf der folgenden Seite (sie­he Abb. 11) verdeutlicht diese Zustände im Detail.
Tasteneinstellungen
Die Funktion der Taster am können Sie ein- bzw. aus­schalten, indem Sie die entsprechenden Kontrollkäst­chen aktivieren bzw. deaktivieren.
devolo dLAN pro 1200+ WiFi ac/n
43 Netzwerkkonfiguration
Abb. 11: LED-Schema
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 44
4.3.5 System/Dienste
Hier legen Sie fest, über welche Protokolle Sie Zugriff auf das dLAN pro 1200+ WiFi ac/n erlauben.
mDNS
multicast DNS wird von Linux und MacOS genutzt um netzwerkfähige Geräte zu erreichen.
Remote-Syslog
Wenn Sie den Remote-Syslog eingeschaltet haben (sie­he 4.3.2 System/Verwaltung), können Sie den IP­Port des Remote-Syslog-Servers eintragen, damit das dLAN pro 1200+ WiFi ac/n Logdaten auf den hier kon­figurierten Server schreiben kann.
SNMP
Das Simple Network Management Protocol dient der zentralen Überwachung und Steuerung von Netzwerk-
devolo dLAN pro 1200+ WiFi ac/n
teilnehmern (z. B. Router, Server, Switches, Drucker, Computer).
SSDP
Das Simple Service Discovery Protocol ist ein Netzwerk­protokoll, welches zur Suche nach UPnP-Geräten im Netzwerk dient. Windows nutzt dieses Protokoll, um das dLAN pro 1200+ WiFi ac/n in der Netzwerkumge­bung anzuzeigen.
SSH
Das SSH-Protokoll erlaubt konsolenbasierten Zugriff auf das Gerät (Standard-TCP-Port: 22).
45 Netzwerkkonfiguration
4.3.6 System/Konfiguration
Hier können Sie die aktuelle Konfiguration als Datei auf Ihrem Computer abspeichern oder von dort wiederher­stellen oder in den Auslieferungszustand zurücksetzen.
Gerätekonfiguration als Datei speichern
Alle aktiven Konfigurationseinstellungen lassen sich zu Sicherungszwecken auf Ihren Computer übertragen, dort als Datei ablegen und wieder in das dLAN pro 1200+ WiFi ac/n laden. Auf diese Weise können Sie beispielsweise Konfigurationen für unter­schiedliche Netzwerkumgebungen erzeugen, mit de-
nen Sie das Gerät schnell und einfach einrichten können.
Um die aktive Konfiguration als Datei auf Ihrem Com­puter zu speichern, wählen Sie Datei speichern. Ge­ben Sie dann einen Speicherort und einen Namen für die Einstellungsdatei an.
Gerätekonfiguration wiederherstellen
Um eine bestehende Konfigurationsdatei wiederherzu­stellen und an das dLAN pro 1200+ WiFi ac/n zu sen­den, wählen Sie eine geeignete Datei über die Schaltfläche Datei auswählen… aus und starten den Vorgang mit einem Klick auf die Schaltfläche Wie- derherstellen.
Gerätekonfiguration zurücksetzen
Über die Schaltfläche Zurücksetzen wird das dLAN pro 1200+ WiFi ac/n wieder in den ursprüngli­chen Auslieferungszustand versetzt. Ihre persönlichen Einstellungen gehen dabei verloren.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 46
4.3.7 System/Firmware
Die Firmware des dLAN pro 1200+ WiFi ac/n enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet
Um die Firmware auf den neuesten Stand zu brin-
gen, laden Sie zunächst auf der devolo-Internet­seite unter www.devolo.de/business-solutions die passende Datei für das dLAN pro 1200+ WiFi ac/n auf Ihren Computer herunter.
devolo im Internet neue Versionen als Datei zum Download an, beispielsweise um bestehende Funktionen anzupassen.
Klicken Sie auf Datei auswählen… und wählen
Sie die heruntergeladene Datei aus.
Starten Sie den Aktualisierungsvorgang dann mit
der Schaltfläche Firmware aktualisieren. Nach der erfolgreichen Aktualisierung wird das dLAN pro 1200+ WiFi ac/n automatisch neuge­startet.
devolo dLAN pro 1200+ WiFi ac/n
47 Netzwerkkonfiguration
Stellen Sie sicher, dass der Aktuali­sierungsvorgang nicht unterbrochen wird. Verbinden Sie Ihren Computer dazu am besten über LAN mit dem dLAN pro 1200+ WiFi ac/n und nicht über WLAN.
4.3.8 System/Neu starten
Hier kann das Gerät neu gestartet und/oder in den Aus­lieferungszustand zurück versetzt werden.
Per Klick auf die Schaltfläche Neu starten wird das Gerät neu gestartet.
Aktivieren Sie die Option Gerät in den Ausliefe-
rungszustand zurücksetzen und bestätigen Sie mit Neu starten, wenn Sie das Gerät in den Ausliefe-
rungszustand zurück versetzen möchten. Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!
4.3.9 System/Kennwort ändern
Sie können das Login-Kennwort für den Zugriff auf die Weboberfläche ändern.
Geben Sie dazu das bisherige Kennwort ein und an­schließend zweimal das gewünschte neue Kennwort.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 48

4.4 LAN

Im Bereich LAN nehmen Sie Einstellungen zum kabel­gebundenen Netzwerk vor.
4.4.1 LAN/Status
Hier sehen Sie den Status Ihres LAN-Netzwerkes.
devolo dLAN pro 1200+ WiFi ac/n
49 Netzwerkkonfiguration
4.4.2 LAN/IP-Konfiguration
Als Komponente Ihres Netzwerks kommuniziert auch das dLAN pro 1200+ WiFi ac/n über das TCP/IP-Proto­koll. Die dazu benötigte IP-Adresse kann entweder sta­tisch manuell eingetragen oder automatisch von einem DHCP-Server bezogen werden.
Im Auslieferungszustand ist die Option Netzwerkein- stellungen von einem DHCP-Server beziehen ak­tiviert. Die aktuell zugewiesenen Netzwerkdaten sind ausgeblendet.
Ist bereits ein DHCP-Server zur Vergabe von IP-Adres­sen im Netzwerk vorhanden, sollten Sie die Option
Netzwerkeinstellungen von einem DHCP-Server beziehen aktiviert lassen, damit das
dLAN pro 1200+ WiFi ac/n automatisch eine Adresse von diesem erhält.
Sie können auch eine statische IP-Adresse vergeben, indem Sie unter Adresse, Subnetzmaske, Stan- dard-Gateway und DNS-Server Einträge vorneh­men. Wenn das dLAN pro 1200+ WiFi ac/n als DHCP-
Server fungieren soll, aktivieren Sie die Option Als DHCP-Server fungieren.
4.4.3 LAN/VLANs
Die VLAN-Konfiguration der LAN­Ports ist zur zukünftigen Nutzung ge­plant.
Sie können VLANs auf dem Gerät konfigurieren. Um ein VLAN hinzuzufügen klicken Sie auf das Plus-Sym- bol. Anschließend wählen Sie, ob es sich um das Ma-
nagement-VLAN handelt oder ob das VLAN untagged konfiguriert sein soll.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 50
VLAN erstellen
Im Auslieferungszustand ist kein VLAN konfiguriert. Per Klick auf das Plus-Symbol, können Sie VLANs er­stellen. Dabei muss ein VLAN (VLAN 1 bis VLAN 16) ausgewählt und eine VLAN-ID (1 bis 4094) zugewiesen werden. Beim Erstellen von VLANs können bereits ver­gebene VLAN-IDs nicht ein zweites Mal vergeben wer­den.
devolo dLAN pro 1200+ WiFi ac/n
Bei der Konfiguration der VLANs so­wie der VLAN-Port-Einstellungen sollte die Weboberfläche des dLAN pro 1200+ WiFi ac/n weiter­hin erreichbar sein, d. h. konfigurier­bar bleiben. Sollten Sie das dLAN pro 1200+ WiFi ac/n dennoch nicht mehr erreichen, setzen Sie die­sen zurück in den Auslieferungszu­stand (siehe Kapitel Reset).
51 Netzwerkkonfiguration
Über das Feld Suchen können Sie sich Details zu den erstellten VLANs anzeigen lassen.
VLAN löschen
Um ein VLAN zu löschen, markieren Sie dieses zuerst mit einem Klick auf die entsprechende Tabellenzeile und bestätigen dann mit Löschen (Mülleimer-Sym­bol).
Ausführliche Informationen dazu finden Sie in den online-FAQs auf unserer Internetseite
www.devolo.de/business-solutions
Über die Option untagged wird das Verhalten der Ports eingestellt. Ist die Option untagged nicht aus- gewählt, werden ausgehende Frames von diesem Port, getagged gesendet.
Ist die Option untagged ausgewählt, werden aus-
gehende Frames von diesem Port, untagged gesen- det.
Die Option untagged kann maximal für einen VLAN­Port ausgewählt werden.
Eingehende untagged Frames werden mit dem VLAN-Port markiert, der auf untagged eingestellt
ist.
.
Ist kein VLAN-Port auf untagged eingestellt und mindestens ein VLAN erstellt, werden eingehende untagged Frames verworfen.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 52

4.5 dLAN

Im Bereich dLAN pro nehmen Sie alle Einstellungen zu Ihrem dLAN pro-Netzwerk vor.
4.5.1 Status
Hier sehen Sie den aktuellen Status Ihrer dLAN pro­Netzwerkkonfiguration. Es werden die verbundenen
.
dLAN-Geräte mit detaillierten Eckdaten wie der MAC­Adresse, ob lokal oder per Netzwerk verbunden, als zentraler Koordinator fungierend und den Übertra­gungsraten angezeigt. Über die Suchfunktion können Sie gezielt nach Geräten suchen.
devolo dLAN pro 1200+ WiFi ac/n
53 Netzwerkkonfiguration
4.5.2 dLAN pro-Netzwerk
dLAN-Kennwort
In einem dLAN pro-Netzwerk müssen alle verbundenen Komponenten das gleiche Kennwort verwenden. Das dLAN-Kennwort kann mit Hilfe vom
dLAN AVpro manager, per dLAN-Verschlüsse­lungstaster (siehe Kapitel 3.4
dLAN pro 1200+ WiFi ac/n anschließen) oder an
dieser Stelle definiert werden.
Wird das dLAN-Kennwort mit Hilfe des
dLAN AVpro manager oder per dLAN-Verschlüs­selungstaster gesetzt, können Sie die dLAN-Einstel-
lungen hier ungeachtet lassen.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 54
Wir empfehlen immer die gleiche Vorgehensweise der dLAN-Kenn­wortvergabe innerhalb eines dLAN pro-Netzwerkes zu wählen.
Beispiel: Sie haben Ihr dLAN pro­Netzwerk zuvor mit Hilfe des dLAN AVpro manager verschlüsselt, dann fügen Sie dieses Gerät dem Netz­werk auf gleiche Weise hinzu.
Gerät hinzufügen
Wenn Sie ein neues dLAN pro-Gerät manuell hinzufü­gen möchten, geben Sie dessen Security-ID und bestä­tigen mit Speichern/Verschlüsseln.
Wird ein neues Gerät mit Hilfe des
dLAN AVpro manager (siehe 3.5 dLAN AVpro manager) hinzugefügt, können Sie die
dLAN pro-Einstellungen hier ungeachtet lassen.
Ausführliche Beschreibungen und Informatio­nen zur Konfiguration Ihres dLAN pro-Netz­werkes entnehmen Sie bitte dem Produkthandbuch dLAN AVpro manager unter
www.devolo.de/business-solutions.
dLAN-Netzwerkmodus
Es gibt zwei logische Betriebsmodi für dLANs. Stan­dardmäßig werden dLANs im Peer-to-Peer-Betriebs­modus eingerichtet. Alternativ dazu gibt es den MDU­Betriebsmodus, den Sie mit dem dLAN AVpro manager konfigurieren können.
Im dLAN-Betriebsmodus Peer-to-Peer [P2P]
kann jedes dLAN-Gerät des dLANs mit jedem anderen dLAN-Gerät desselben dLANs direkt kom­munizieren. Innerhalb eines P2P-Netzes sind alle dLAN-Geräte einander hierarchisch gleichgestellt. Um die Kommunikation zwischen den einzelnen Endpunkten des Netzes zu koordinieren, ermitteln die dLAN-Geräte im P2P-Netzwerk untereinander automatisch das dLAN-Gerät, das aus der Sicht sämtlicher Geräte in diesem dLAN am besten erreichbar ist. Dieses Gerät übernimmt die Rolle des Central Coordinators [CCo], der im P2P­Netzwerk für eine effiziente Kommunikation zwi­schen den einzelnen Endpunkten [Peers] sorgt.
devolo dLAN pro 1200+ WiFi ac/n
55 Netzwerkkonfiguration
Der Standardmodus auto im dLAN AVpro manager sollte nur von Experten verändert werden.
Im dLAN-Betriebsmodus „Multiple Dwelling Unit“
[MDU] werden ein oder mehrere dLAN-Geräte als Slaves einem einzelnen dLAN-Gerät als Master zugeordnet, mit dem sie so gemeinsam ein logi­sches Netzsegment bilden. Jedes derartige MDU­dLAN-Segment umfasst stets genau einen Master sowie 1 ... 63 Slaves, die diesem Master zugeord­net sind. Beim MDU-Betriebsmodus erfolgt eine direkte Datenkommunikation nur zwischen dem Slave und seinem Master [so genannte „Peer Iso­lation“], jedoch nie von Slave zu Slave.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 56

4.6 WiFi

Im Bereich WiFi nehmen Sie alle Einstellungen zu Ih­rem drahtlosen Netzwerk vor.
4.6.1 WiFi/Status
Hier sehen Sie den aktuellen Status Ihrer WLAN-Netz­werkkonfiguration. Neben den verbundenen WLAN-
Stationen mit detaillierten Eckdaten wie der MAC­Adresse, dem gewählten Frequenzband, der SSID, den Übertragungsraten sowie der Verbindungsdauer wird angezeigt, wenn Sie eine Bridge oder einen RADIUS­Server konfiguriert haben. Außerdem sehen Sie Ihre angelegten SSIDs mit eventuellen VLAN-Konfiguratio­nen. Über die Suchfunktionen können Sie sich Details zum jeweiligen Frequenzband anzeigen lassen.
devolo dLAN pro 1200+ WiFi ac/n
57 Netzwerkkonfiguration
4.6.2 WiFi/2,4 GHz Radio
Hier nehmen Sie alle notwendigen Einstellungen zum Frequenzband von 2,4 GHz vor.
WLAN ein- bzw. ausschalten
Wenn Sie möchten, können Sie diesen WLAN-Teil Ihres dLAN pro 1200+ WiFi ac/n vollständig ausschalten. Deaktivieren Sie dazu die Option Einschalten und be- stätigen Ihre Eingabe mit Speichern.
Denken Sie daran, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer bestehenden Funk­verbindung zum dLAN pro 1200+ WiFi ac/n getrennt werden. Konfigurieren Sie das Gerät in diesem Fall über Ethernet.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 58
Modus
Im Feld Modus wählen Sie den gewünschten WLAN­Kommunikationsstandard aus.
Kanal
Im Frequenzbereich von 2,4 GHz stehen 13 Kanäle zur Verfügung. Die empfohlenen Kanäle für Europa sind Kanäle 1, 6 und 11. Damit überschneiden sich die Fre­quenzbereiche der Kanäle nicht und Verbindungspro­bleme bleiben aus.
Die Standardeinstellung der Kanalwahl ist Automa- tisch. Das dLAN pro 1200+ WiFi ac/n führt in dieser Einstellung regelmäßig und selbstständig die Kanal­wahl durch. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht.
devolo dLAN pro 1200+ WiFi ac/n
Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch.
Kanalbreite
Um das zur Verfügung stehende Frequenzband mög­lichst optimal zu nutzen, gilt es, die Kanalbreite sinn­voll zu wählen.

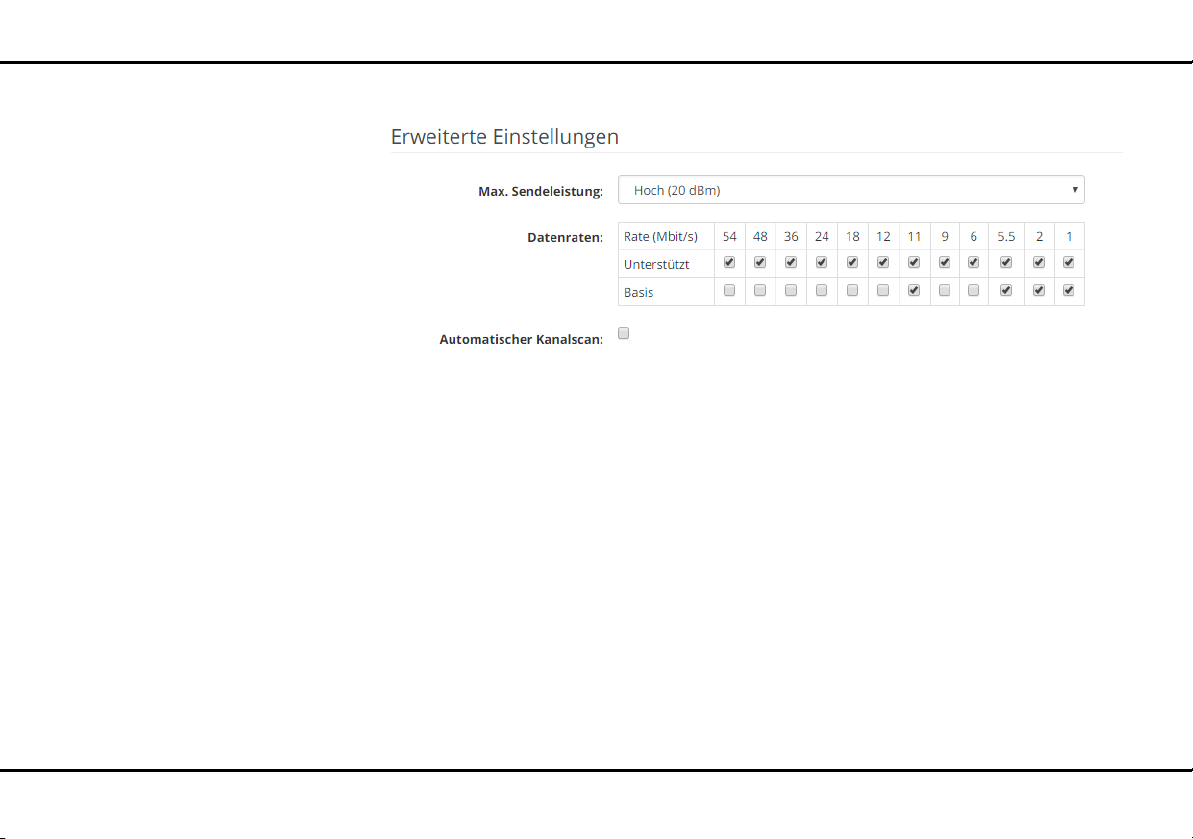

Max. Sendeleistung
In diesem Abschnitt können Sie den WLAN-Sendepe­gel Ihrem Bedarf anpassen. D. h., wenn Sie eine große Reichweite benötigen, wählen Sie Hoch... aus.
59 Netzwerkkonfiguration
Datenraten
Verändern Sie die voreingestellten Datenraten nur dann, wenn Sie das Konzept dahinter ver­standen haben.
Mit der Einstellung der Radio-Datenraten wählen Sie die Datenraten, die der WLAN-Access-Point zum Sen­den verwendet. Der WLAN-Access-Point sendet alle Pakete mit der größtmöglichen Basisrate. Wenn die Entfernung zwischen dem WLAN-Access-Point und den WLAN-Stationen zu groß ist für diese Datenrate, oder Störungen und Interferenzen auftreten, werden Pakete mit der nächst kleineren Basisrate gesendet. Mindestens eine Basisrate muss ausgewählt sein. Uni­cast-Pakete können auch mit den unterstützten Daten­raten gesendet werden, die keine Basisraten sind.
Durch Variation der Datenraten können Sie den WLAN­Access-Point entweder für maximale Reichweite oder für den besten Durchsatz optimieren. Die maximale Reichweite erreichen Sie, wenn die Basisrate nur auf 1 Mbit/s gesetzt wird, aber alle Datenraten unterstützt werden.
Unterstützt eine WLAN-Station ausschließlich
802.11b, dürfen Sie keine Basisrate außer 1; 2; 5,5 und 11 Mbit/s (Default) gesetzt haben.
Sinnvoller für die Optimierung für den besten Durch­satz ist es, alle 802.11b-Stationen (CCK-Modulation) auszuschließen, indem die Raten 1, 2, 5,5 und 11 Mbit/s weder als unterstützt noch als Basisraten ausgewählt werden.
Als Basisraten sollten Sie mehrere Datenraten auswäh­len, z. B. 6, 12 und 24 Mbit/s (empfohlen), so dass Multicast-Pakete wenn möglich mit 24 Mbit/s gesen­det werden.
Die kleinste gewählte Basisrate wird außerdem für das Aussenden der SSID (Beacon) verwendet. Je größer diese ist, desto effizienter wird das WLAN genutzt. Be­achten Sie dabei, dass die maximale Reichweite sich dadurch verringern kann.
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 60
4.6.3 WiFi/5 GHz Radio
Hier nehmen Sie alle notwendigen Einstellungen zum Frequenzband von 5 GHz vor.
Nur das dLAN pro 1200+ WiFi ac un­terstützt den Betrieb im 5-GHz-Fre­quenzband.
devolo dLAN pro 1200+ WiFi ac/n
61 Netzwerkkonfiguration
WLAN ein- bzw. ausschalten
Wenn Sie möchten, können Sie diesen WLAN-Teil Ihres dLAN pro 1200+ WiFi ac vollständig ausschalten. De­aktivieren Sie dazu die Option Einschalten und bestä­tigen Ihre Eingabe mit Speichern.
Denken Sie daran, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer bestehenden Funk­verbindung zum dLAN pro 1200+ WiFi ac getrennt werden. Konfigurieren Sie das Gerät in diesem Fall über Ethernet.
Es gilt zu beachten, dass angeschlossene Geräte das erhöhte Frequenzband von 5 GHz ebenfalls unterstüt­zen müssen. Ab Kanal 52 aufwärts gelangen Sie in den Radarbereich. Bei der ersten Einwahl startet automa­tisch eine Radar-Detektionsphase (DFS), innerhalb de­rer das dLAN pro 1200+ WiFi ac über WLAN nicht erreichbar ist.
Modus
Im Feld Modus wählen Sie den gewünschten WLAN­Kommunikationsstandard aus.
Kanal
Im Frequenzbereich von 5 GHz stehen 11 Kanäle zur Verfügung. Die empfohlene Standardeinstellung der
Kanalwahl ist Automatisch. Das dLAN pro 1200+ WiFi ac führt in dieser Einstellung re­gelmäßig und selbstständig die Kanalwahl durch. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht. Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch.
Kanalbreite
Um das zur Verfügung stehende Frequenzband mög­lichst optimal zu nutzen, gilt es, die Kanalbreite sinn­voll zu wählen.
Max. Sendeleistung
In diesem Abschnitt können Sie den WLAN-Sendepe­gel Ihrem Bedarf anpassen. D. h., wenn Sie eine große Reichweite benötigen, wählen Sie Hoch... aus.
Datenraten
Verändern Sie die voreingestellten Datenraten nur dann, wenn Sie das Konzept dahinter ver­standen haben.
Mit der Einstellung der Radio-Datenraten wählen Sie die Datenraten, die der WLAN-Access-Point zum Sen­den verwendet. Der WLAN-Access-Point sendet alle Pakete mit der größtmöglichen Basisrate. Wenn die Entfernung zwischen dem WLAN-Access-Point und
devolo dLAN pro 1200+ WiFi ac/n
Netzwerkkonfiguration 62
den WLAN-Stationen zu groß ist für diese Datenrate, oder Störungen und Interferenzen auftreten, werden Pakete mit der nächst kleineren Basisrate gesendet. Mindestens eine Basisrate muss ausgewählt sein. Uni­cast-Pakete können auch mit den unterstützten Daten­raten gesendet werden, die keine Basisraten sind.
Durch Variation der Datenraten können Sie den WLAN­Access-Point entweder für maximale Reichweite oder für den besten Durchsatz optimieren. Die maximale Reichweite erreichen Sie, wenn die Basisrate nur auf 1 Mbit/s gesetzt wird, aber alle Datenraten unterstützt werden.
Als Basisraten sollten Sie mehrere Datenraten auswäh­len, z. B. 6, 12 und 24 Mbit/s (empfohlen), so dass Multicast-Pakete wenn möglich mit 24 Mbit/s gesen­det werden.
Die kleinste gewählte Basisrate wird außerdem für das Aussenden der SSID (Beacon) verwendet. Je größer diese ist, desto effizienter wird das WLAN genutzt. Be­achten Sie dabei, dass die maximale Reichweite sich dadurch verringern kann.
4.6.4 WiFi/SSIDs
Das dLAN pro 1200+ WiFi ac unterstützt bis zu 8 WLAN-Access-Points (Multi-SSID) mit je 2 Frequenz-
bändern von 2,4 GHz und 5 GHz, d. h. über das dLAN pro 1200+ WiFi ac können Sie bis zu 16 WLAN- Netze betreiben.
Das dLAN pro 1200+ WiFi n unterstützt bis zu 8 WLAN-Access-Points mit einem Frequenzband von 2,4 GHz.
devolo dLAN pro 1200+ WiFi ac/n
63 Netzwerkkonfiguration
Abb. 12: Label
Klicken Sie auf die Tabellenzeile des jeweiligen WLAN­Access-Points, um zu dessen Einstellungen zu gelan­gen.
Einschalten
Hier schalten Sie die SSID ein bzw. aus.
SSID
Die SSID legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN se­hen und so das korrekte Teilnetzwerk identifizieren. Die SSID (z. B. devolo-123) setzt sich standardmäßig zu­sammen aus devolo und den letzten 3 Stellen der Seriennummer.
Wenn Sie die Option SSID sichtbar aktivieren, ist Ihr Funknetzwerkname sichtbar. Ist diese Option deakti­viert, müssen potentielle Netzwerkteilnehmer die exak­te SSID kennen und manuell eingeben, um eine Verbindung aufbauen zu können.
Eine Änderung der SSID kann alle be­stehenden Verbindungen kurzfristig beeinträchtigen.
Einige WLAN-Stationen haben Schwierigkei­ten, sich mit solchen unsichtbaren Funknetz­werken zu verbinden. Sollte das Verbinden mit einer versteckten SSID Probleme bereiten, soll­ten Sie zunächst versuchen, die Verbindung bei sichtbarer SSID aufzubauen und diese erst anschließend zu verstecken.
Radio
Hier weisen Sie der SSID ein Frequenzband oder beide Frequenzbänder zu.
Nur das dLAN pro 1200+ WiFi ac un­terstützt den Betrieb im 5-GHz-Fre­quenzband.
devolo dLAN pro 1200+ WiFi ac/n
Sicherheit
Zur Sicherung der Datenübertragung in Ihrem Funk­netzwerk steht der Sicherheitsstandard WPA2-Perso-
Netzwerkkonfiguration 64
Abb. 13: Peer-to-Peer-Isolation
nal (Wi-Fi Protected Access) zur Verfügung. Dieses Verfahren erlaubt individuelle Schlüssel aus Buchsta-
ben und Zahlen und die dargestellten Sonder­zeichen mit einer Länge von bis zu 63 Zeichen.
Dieser kann von Ihnen einfach über die Tastatur in das Feld Schlüssel eingegeben werden.
Das dLAN pro 1200+ WiFi ac/n unterstützt zusätzlich den Sicherheitsschlüssel WPA/WPA2 Enterprise Mode. Als zentraler Authentifizierungs- und Abrech- nungsserver übernimmt ein RADIUS-Server für mehrere WLAN-Access-Points die Registrierung und Verwal­tung der Benutzerinformationen.
Standard-VLAN
Wenn Sie ein oder mehrere VLANs konfiguriert haben, können Sie die SSID einem VLAN zuordnen.
Weitere Informationen zum Thema VLAN fin­den Sie in den Kapiteln, 2.2.3 Statisches
VLAN, 2.2.4 Dynamisches VLAN und 4.4.3 LAN/VLANs.
Kommunikation zwischen WiFi-Stationen verbie­ten
Je nach Anwendungsszenario soll aus Sicherheitsgrün­den unterbunden werden, dass alle Geräte untereinan­der frei Daten austauschen können. Zu diesem Zweck kann diese Option eingeschaltet werden, die eine ech-
te „Peer-to-Peer-Isolation” realisiert; alle als Station konfigurierten WLAN-Geräte können untereinander keine Daten austauschen, sondern nur mit dem dLAN pro 1200+ WiFi ac/n.
Im Auslieferungszustand ist die Opti­on deaktiviert, d. h. alle im Netzwerk vorhandenen WLAN-Stationen kön­nen untereinander frei Daten austau­schen („Peer-to-Peer”-Modus).
4.6.5 WiFi/Bridge
Die Funktion der WLAN-Bridge ermöglicht die drahtlo­se Verbindung zu einem entfernten WLAN-Access­Point.
devolo dLAN pro 1200+ WiFi ac/n
65 Netzwerkkonfiguration
WDS (Wireless Distribution System) ist ein Verfahren zur Datenadressierung gemäß Standard IEEE 802.11.
devolo dLAN pro 1200+ WiFi ac/n
Einschalten
Hier schalten Sie den Bridge-Modus ein bzw. aus.
Radio
Hier weisen Sie der Bridge ein Frequenzband zu.
Nur das dLAN pro 1200+ WiFi ac un­terstützt den Betrieb im 5-GHz-Fre­quenzband.
SSID
Hier tragen Sie die SSID des anderen WLAN-Access­Points ein.
Sicherheit
Hier wählen Sie die verwendete Verschlüsselungsme­thode (der Ziel-SSID) aus und geben anschließend die entsprechenden Sicherheitsschlüssel ein.
Netzwerkkonfiguration 66
4.6.6 WiFi/RADIUS
Als zentraler Authentifizierungs- und Abrechnungsserver übernimmt ein RADIUS-Server für mehrere WLAN-Access-Points die Registrierung und Verwaltung der Benutzerinformationen.
Benennen Sie den jeweiligen Server mit seiner IPv4­Adresse und tragen die Port-Nummer und den server­seitigen NAS-Schlüssel ein.
devolo dLAN pro 1200+ WiFi ac/n
67 Anhang
Abb. 14: Label

5Anhang

5.1 Basisinformationen

5.1.1 MAC-Adresse
Die MAC-Adresse bezeichnet die Hardware-Schnitt­stelle jedes einzelnen Netzwerkgerätes eindeutig (z.B. die WLAN-Karte eines Computers oder die Ethernet­Schnittstelle eines Druckers). Sie besteht aus sechs zweistelligen Hexadezimalzahlen, die jeweils mit Dop­pelpunkten voneinander getrennt sind (z.B. 00:0B:3B:37:9D:C4). Sie finden die MAC-Adresse auf dem Label des Geräts.
Die MAC-Adresse eines Windows-PCs können Sie leicht ermitteln, indem Sie das Fenster mit der Eingabe­aufforderung unter Start Alle Programme Zu- behör Eingabeaufforderung öffnen. Geben Sie hier den Befehl IPCONFIG /ALL ein. Die MAC-Adresse wird unter der Bezeichnung Physikalische Adresse angezeigt.
5.1.2 Was steckt hinter dLAN?
Beim dLAN (direct Local Area Network) wird das vor­handene Stromnetz zur Übertragung von Daten zwi­schen verschiedenen, über entsprechende Geräte miteinander verbundenen, Computern und anderen Netzwerkkomponenten genutzt. Sprichwörtlich jede Steckdose wird dadurch auch zur „Netzwerksteckdo­se“. Zur Übermittlung werden die Daten umgewandelt („moduliert“) und als Signal über die Stromleitungen geschickt. Modernste Technik gewährleistet dabei, dass sich Strom- und Datennetz nicht gegenseitig stö­ren. Dabei ist die Vernetzung über dLAN schnell und si­cher. Die übertragenen Informationen werden mit einem Kennwort (128-Bit-AES-Verschlüsselung) ver­schlüsselt, um das Abhören durch Dritte zu verhindern.
devolo dLAN pro 1200+ WiFi ac/n
5.1.3 Was ist ein VLAN?
Ein VLAN (Virtual Local Area Network, IEEE 802.1q) ist ein logisches, in sich geschlossenes, lokales Netz­werk – im Gegensatz zu einem physischen („geswitch-
Anhang 68
ten“) Netzwerk. VLANs unterteilen physische Netzwerke in mehrere logische, voneinander unabhän­gige Netze. Sie optimieren die Datenverteilung und er­leichtern die Einrichtung übersichtlicher und sicherer Netzwerkstrukturen.
Durch den Einsatz von VLANs kann eine aufwendige, physische Verkabelung eingespart werden. Dadurch erhöht sich die räumliche Flexibilität und die Anschaf­fung mehrerer teurer Einzelgeräte (z. B. Router, Swit­chs) bleibt erspart.
Die Zuordnung zu einem VLAN kann grundsätzlich mit­tels verschiedener Kriterien erfolgen, z. B. über Ports oder Adressen. Das dLAN pro 1200+ WiFi ac/n ermög­licht eine portbasierte und/oder eine Access-Point-ba­sierte Zuordnung. Andere Zuordnungen, die von Drittgeräten durch so genannte „VLAN-Tags“ erfolgen, werden ebenfalls unterstützt. Außerdem besteht die Möglichkeit, mit Hilfe der VLAN-Konfiguration den Da­tenverkehr zu priorisieren.
5.1.4 Was steckt hinter WLAN?
Der Begriff WLAN (Wireless Local Area Network; auch WiFi genannt) steht für die Vernetzung von Computern und anderen Geräten per Funk. Zwar lassen sich auch Computer paarweise („peer-to-peer”, p2p) drahtlos miteinander verbinden, in der Regel sorgt jedoch eine zentrale Sendestation (Access-Point) für die Vernet-
zung der verschiedenen Geräte. Häufig werden solche Access-Points mittlerweile mit Modems für den Inter­netzugang und Routern als Vermittler in einem Netz­werk zu einer Einheit kombiniert.
Das durch einen bestimmten Sendekanal und Namen (SSID) von einer Sendestation etablierte Funknetzwerk hat nur eine beschränkte Reichweite. Der auch als „Funkzelle” bezeichnete Empfangsbereich eines Ac­cess-Points wird insbesondere durch Gebäudemauern stark eingeschränkt. Häufig ist nur im gleichen Raum eine stabile Funkverbindung zwischen verschiedenen WLAN-Geräten möglich.
Da der Netzwerkzugang im WLAN nicht, wie beispiels­weise im LAN (per Netzwerkkabel) oder dLAN (per Stromnetz) kontrolliert werden kann, stellt die freie Übertragung von Daten durch den Raum natürlich be­sondere Anforderungen an die Absicherung des Netz­werks. Daher wurden eine ganze Reihe von Sicherheitsmaßnahmen vorgesehen, wie beispielswei­se ein versteckter Funknetzname (SSID), die Verschlüs­selung der übertragenen Daten und eine Zugangskontrolle über die Kennungen (MAC-Adres­sen) der Clients.
devolo dLAN pro 1200+ WiFi ac/n
69 Anhang
Abb. 15

5.2 Bandbreitenoptimierung

Um die Übertragungsleistung im Netzwerk entschei­dend zu verbessern, empfehlen wir die folgenden „An­schlussregeln” zu beachten:
Stecken Sie das Gerät direkt in eine Wandsteck-
dose, vermeiden Sie eine Mehrfachsteckdose.
Weitere, mittels Mehrfachsteckdose verbundene
Geräte sollten Sie über die im Gerät integrierte Steckdose mit dem Stromnetz verbinden.
Um die Filterfunktion des Gerätes optimal auszu-
nutzen und die Datenübertragung im Netzwerk zu verbessern, stecken Sie die Mehrfachsteckdose immer in die Steckdose des Gerätes. Falls mehrere Geräte mit Strom versorgt werden müssen, ver­wenden Sie eine entfernt gelegene Wandsteck­dose.

5.3 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separa­ten Sammelsystem:
devolo dLAN pro 1200+ WiFi ac/n
Anhang 70
Das Symbol des durchgestrichenen Mülleimers auf dem Gerät bedeutet, dass es sich bei diesem Produkt um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen Elektrogesetzes (bzw. EU-WEEE-Richtlinie) handelt. Derartig gekennzeichnete Altgeräte dürfen nicht im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindeverwaltung.
5.4 Allgemeine Garantiebedingun­gen
Diese Garantie gewährt die devolo AG den Erwerbern von devolo­Produkten nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der fol­genden Bedingungen:
1 Garantieumfang
a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen
Teilen. Sie wird in der Form geleistet, dass Teile, die nachweis­lich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations- und/oder Materialfehlern defekt geworden sind, nach devolos Wahl kostenlos ausgetauscht oder repariert werden. Alternativ hierzu behält devolo sich vor, das defekte Gerät gegen ein Ersatzgerät mit gleichem Funktionsumfang und gleichen Lei-
stungsmerkmalen auszutauschen. Handbücher und evtl. mit­gelieferte Software sind von der Garantie ausgeschlossen.
b) Die Kosten für Material und Arbeitszeit werden von devolo
getragen, nicht aber die Kosten für den Versand vom Erwerber
zur Service-Werkstätte und/oder zu devolo. c) Ersetzte Teile gehen in devolos Eigentum über. d) devolo ist berechtigt, über die Instandsetzung und den Aus-
tausch hinaus technische Änderungen (z. B. Firmware-
Updates) vorzunehmen, um das Gerät dem aktuellen Stand der
Technik anzupassen. Hierfür entstehen dem Erwerber keine
zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.
2 Garantiezeit
Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Ga­rantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den devolo-Fachhändler. Von devolo erbrachte Garantieleistungen be­wirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er­satzteile endet mit der Garantiefrist für das ganze Gerät.
3Abwicklung
a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so
sind Garantieansprüche unverzüglich, spätestens jedoch inner-
halb von sieben Tagen geltend zu machen. b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse
beschädigt), sind unverzüglich gegenüber der mit dem Trans-
port beauftragten Person und dem Absender geltend zu
machen. Äußerlich nicht erkennbare Schäden sind unverzüg-
lich nach Entdeckung, spätestens jedoch innerhalb von drei
Tagen nach Anlieferung, schriftlich gegenüber der Transport-
person und dem Absender zu reklamieren. c) Der Transport zu und von der Stelle, welche die Garantie-
ansprüche entgegennimmt und/oder das instandgesetzte
Gerät austauscht, geschieht auf eigene Gefahr und Kosten des
Erwerbers. d) Garantieansprüche werden nur berücksichtigt, wenn mit dem
Gerät eine Kopie des Rechnungsoriginals vorgelegt wird.
devolo dLAN pro 1200+ WiFi ac/n
71 Anhang
devolo behält sich in Einzelfällen vor, sich das Rechnungsorigi­nal vorlegen zu lassen.
4 Ausschluss der Garantie
Jegliche Garantieansprüche sind insbesondere ausgeschlossen,
a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt
worden ist,
b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch
Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.) beschädigt oder zerstört wurde,
c) wenn das Gerät unter Bedingungen gelagert oder betrieben
wurde, die außerhalb der technischen Spezifikationen liegen,
d) wenn die Schäden durch unsachgemäße Behandlung – insbe-
sondere durch Nichtbeachtung der Systembeschreibung und der Betriebsanleitung – aufgetreten sind,
e) wenn das Gerät durch hierfür nicht von devolo beauftragte
Personen geöffnet, repariert oder modifiziert wurde,
f) wenn das Gerät mechanische Beschädigungen irgendwelcher
Art aufweist,
g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)
gemeldet worden ist.
5 Bedienungsfehler
Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes durch fehlerhafte Fremd-Hardware, -Software, Installation oder Bedienung verursacht wurde, behält devolo sich vor, den entstande­nen Prüfaufwand dem Erwerber zu berechnen.
6 Ergänzende Regelungen
Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu de­volo abschließend.
bei Personenschäden oder Schäden an privat genutzten
Sachen nach dem Produkthaftungsgesetz oder in Fällen des
Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet
wird. b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von
entgangenem Gewinn, mittelbaren oder Folgeschäden. c) Für Datenverlust und/oder die Wiederbeschaffung von Daten
haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit
nicht. d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-
lich oder grob fahrlässig verursacht hat, haftet devolo für den
typischen Wiederherstellungsaufwand, der bei regelmäßiger
und gefahrentsprechender Anfertigung von Sicherheitskopien
eingetreten wäre. e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist
nicht übertragbar. f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.
Hat der Erwerber keinen allgemeinen Gerichtsstand in der
Bundesrepublik Deutschland oder verlegt er nach Vertragsab-
schluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus
dem Geltungsbereich der Bundesrepublik Deutschland, ist
devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls
Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeit-
punkt der Klageerhebung nicht bekannt ist. g) Es findet das Recht der Bundesrepublik Deutschland Anwen-
dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo
und dem Erwerber nicht.
devolo dLAN pro 1200+ WiFi ac/n
a) Durch diese Garantie werden weitergehende Ansprüche, ins-
besondere solche auf Wandlung oder Minderung, nicht begründet. Schadensersatzansprüche, gleich aus welchem Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.

Index

A
Authentifizierungs- und Abrechnungsserver 64, 66
B
Bestimmungsgemäßer Gebrauch 8
C
CE-Erklärung 8 connectivity center 40
D
DHCP-Server 49 dLAN 67 dLAN-Kennwort 53 dLAN-Verschlüsselung 53 Dynamisches VLAN 19
E
Entsorgung 69 Ethernet-Ports 23
F
Firmware aktualisieren 46 Frequenzband von 2,4 GHz 57 Frequenzband von 5 GHz 60
G
Garantie 70
Geräteoberfläche 30
I
Integrierte Steckdose 24 IPv4-Adresse 49, 66
K
Kontrollleuchte (LED) 42
L
LED 21 Lieferumfang 20 Login-Kennwort 32, 47
M
MAC-Adresse 67 Management-VLAN 16
N
Netzwerkanschlüsse 23 Netzwerk-Management 30 Neustart 47
P
Peer-to-Peer-Isolation 64
R
RADIUS-Server 16, 19, 66 Remote-Syslog-Server 39 Reset 23
devolo dLAN pro 1200+ WiFi ac/n
S
Sicherheitshinweise 10 SNMP 39 SSID 19, 62, 63 Standard-VLAN 19, 64 Standard-WLAN-Schlüssel 22 Statisches VLAN 15 Systemvoraussetzungen 20
T
Taster 42
V
VLAN 49, 67 VLAN-ID 50
W
WDS-Bridge 15, 64 WiFi Key 22 Wireless-Bridging 15 WLAN 68 WLAN-Access-Point 14 WLAN-Antenne 24 WPA/WPA2 Enterprise Mode 64
devolo dLAN pro 1200+ WiFi ac/n
Z
Zeitserver 16, 41
Loading...
