DEVOLO DEVOLO 9861 Instructions

INSTALLATION

Base

Satellite 1

02 | 03

1

Satellite 2

04 | 05

2

Base

3

Satellite 2

06 | 07

4

Base

Satellite 1

Satellite 2

08 | 09

5a

WiFi key

Satellite 2

WiFi key

wwwwww

10 | 11

5b

WPS

Satellite 2

1 min.

12 | 13

Satellite

TV

NAS

www.devolo.com/gigagateDownload Software:

Software

14 | 15

OPTIONAL WiFi Clone

<

<

<

W

i

F

i

-

N

a

m

e

>

>

>

P

a

s

s

w

o

r

d

<

<

<

W

i

F

i

-

N

a

m

e

>

>

>

P

a

s

s

w

o

r

d

<

<

<

Wi-Fi

Choose your network

devolo-123

Wi-Fi

Choose your network

devolo-123

Home Wi-Fi

| DE | Richten Sie WiFi Clone ein

Mit WiFi Clone können Sie Ihre WLAN-Zugangsdaten des Routers
mit dem devolo GigaGate Satellite synchronisieren. Hierfür
werden per Knopfdruck die Zugangsdaten vom Router an den
devolo GigaGate Satellite übertragen. So erhalten Sie in jedem
Raum die optimale WLAN-Abdeckung.

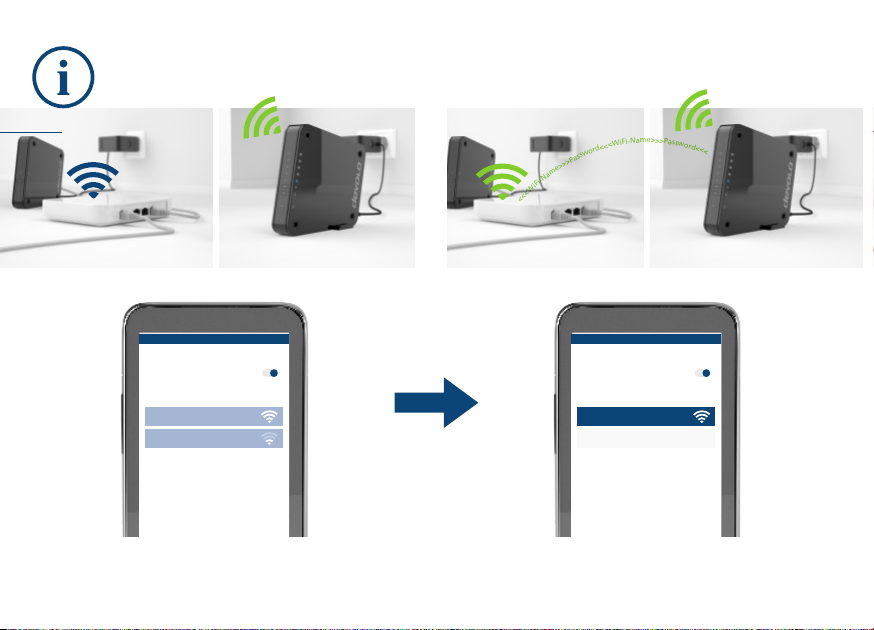

| GB | Set up WiFi Clone

WiFi Clone allows you to synchronise your router WiFi access data
with the devolo GigaGate Satellite. For this purpose, the access
data from the router are transmitted to the devolo GigaGate
Satellite at the touch of a button. This gives you optimal Wi-Fi
coverage in any room.

| FR | Congurez WiFi Clone

WiFi Clone vous permet de synchroniser vos données de connexi­on Wi-Fi du routeur sur le Satellite devolo GigaGate. Les données
de connexion sont transmises du routeur au Satellite par simple
pression de bouton. Vous aurez alors la couverture Wi-Fi optimale
dans chaque pièce.

| NL | Congureer de WiFi Clone

Met WiFi Clone kunt u uw WiFi-toegangsdata van de router met
de devolo GigaGate Satellite synchroniseren. Hiervoor worden
met een druk op de knop de toegangsdata van de router aan de
devolo GigaGate Satellite overgedragen. Zo krijgt u in elke kamer
de optimale WiFi-dekking.

| ES | Congure WiFi Clone

Con WiFi Clone puede sincronizar sus datos de acceso Wi-Fi del
router con la GigaGate Satellite de devolo. Para ello, los datos de
acceso del router se transmiten a la GigaGate Satellite de devolo
con solo pulsar un botón. De este modo dispondrá de una cober­tura Wi-Fi óptima en todas las habitaciones.

| PT | Instale o WiFi Clone

Com o WiFi Clone pode sincronizar os seus dados de acesso
Wi-Fi do router com o satélite devolo GigaGate. Para o efeito, os
dados de acesso são transferidos do router para o satélite devolo
GigaGate, pressionando o botão. Obtém deste modo a cobertura
Wi-Fi ideal em todos os compartimentos da casa.

| IT | Installazione di WiFi Clone

WiFi Clone consente di sincronizzare i dati di accesso Wi-Fi del router
con il satellite devolo GigaGate. Basta premere il pulsante e i dati di
accesso del router vengono trasferiti sul satellite devolo GigaGate. In
questo modo ogni stanza avrà la copertura Wi-Fi ottimale.

16 | 17

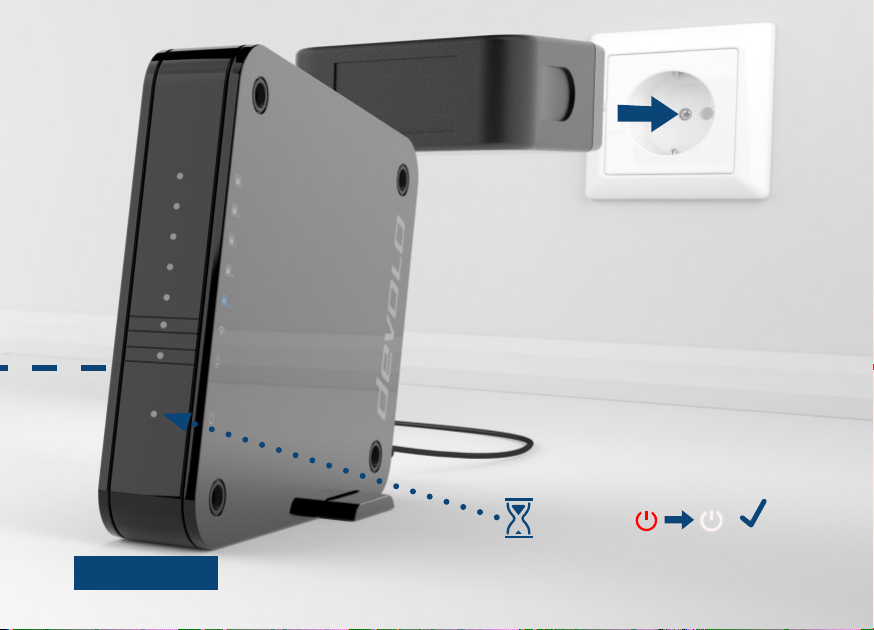

1

max. 10m

Base

> 50 sec.

Satellite

18 | 19

2

WPS

Satellite

3

2 min.

20 | 21

Base Satellite

LED/Taster

DE

LAN-Anschluss 1-4

Gigabit-Anschluss

WLAN

Verbindung

Base/Satellite

Power

Reset

LED

LED

LED

Taster

LED

Taster

LED

Taster

LED leuchtet weiß

LED leuchtet weiß

LED blinkt weiß
LED leuchtet weiß

Kurzes Drücken
Langes Drücken (>3s)

LED blinkt rot
LED blinkt weiß
LED leuchtet weiß/rot

Kurzes Drücken
Langes Drücken (>10s)

LED blinkt weiß
LED leuchtet weiß

Kurzes Drücken

LAN-Anschluss belegt

Gigabit-Anschluss belegt

WPS-Modus
WLAN an

WPS-Funktionalität starten
WiFi Clone ausführen

Keine Verbindung
Verbindungsaufbau
Verbindungsqualität

Pairing starten
Gerät aus dem Netzwerk entfernen

Boot-Prozess
Betriebsbereit

Reboot des Gerätes
Zurücksetzen auf WerkseinstellungLanges Drücken (bis Power LED blinkt)

22 | 23

LED/Button

GB

Ethernet port 1-4

Gigabit port

Wi-Fi

Base/Satellite

connection

Power

Reset

LED

LED

LED

Button

LED

Button

LED

Button

LED lights up white

LED lights up white

LED ashes white

LED lights up white

Press briey

Hold down (>3s)

LED ashes red
LED ashes white

LED lights up white/red

Press briey

Hold down (>10s)

LED ashes white

LED lights up white

Press briey

Ethernet port connected

Gigabit port connected

WPS mode
Wi-Fi on

Start WPS function
Run WiFi Clone

No connection
Connection set-up
Connection quality

Start pairing
Remove device from the network

Boot process
Ready to operate

Reboot the device
Reset to factory defaultHold down (until Power LED ashes)

DEL/Bouton

FR

Port Ethernet 1-4

Port Gigabit

Wi-Fi

Connexion Base/

Satellite

Marche/arrêt

Reset

DEL

DEL

DEL

Bouton

DEL

Bouton

DEL

Bouton

DEL blanche

DEL blanche

Clignotement blanc
DEL blanche

Pression courte
Pression longue (>3s)

Clignotement rouge
Clignotement blanc
DEL blanche/rouge

Pression courte
Pression longue (>10s)

Clignotement blanc
DEL blanche

Pression courte

clignote)

Port Ethernet connecté

Port Gigabit connecté

Mode WPS
Wi-Fi actif

Activer WPS
Exécuter WiFi Clone

Pas de connexion
Établissement de la connexion
Qualité de transmission

Démarrer le pairing
Supprimer l‘appareil du réseau

Amorçage
Opérationnel

Redémarrer l‘appareil
Restaurer les paramètres par défautPression longue (-> la LED marche/arrêt

24 | 25

LED/Knop

NL

LAN-aansluiting 1-4

Gigabit-aansluiting

WiFi

Verbinding Base/

Satellite

Power

Reset

LED

LED

LED

Knop

LED

Knop

LED

Knop

LED-brandt wit

LED-brandt wit

LED knippert wit
LED-brandt wit

Kort indrukken
Lang indrukken (>3 s)

LED knippert rood
LED knippert wit
LED brandt wit/rood

Kort indrukken
Lang indrukken (>10 s)

LED knippert wit
LED-brandt wit

Kort indrukken

LAN-aansluiting in gebruik

Gigabit-aansluiting in gebruik

WPS-modus
WiFi aan

WPS-functionaliteit starten
WiFi Clone uitvoeren

Geen verbinding
Bezig met opbouw verbinding
Verbindingskwaliteit

Pairing starten
Apparaat uit het netwerk verwijderen

Boot-proces
Gereed voor gebruik

Rebooten van het apparaat
Resetten op fabrieksinstelling Lang indrukken (tot Power-LED knippert)

LED/Pulsador

ES

Conexión LAN 1-4

Conexión Gigabit

Wi-Fi

Conexión Base/

Satellite

Alimentación

Reset

LED

LED

LED

Pulsador

LED

Pulsador

LED

Pulsador

El LED se ilumina en blanco

El LED se ilumina en blanco

El LED parpadea en blanco
El LED se ilumina en blanco

Pulsar brevemente
Pulsar prolongadamente (>3 s)

El LED parpadea en rojo
El LED parpadea en blanco
El LED se ilumina en blanco/rojo

Pulsar brevemente
Pulsar prolongadamente (>10 s)

El LED parpadea en blanco
El LED se ilumina en blanco

Pulsar brevemente

LED Power parpadee)

LAN-Conexión Establecida

Gigabit-Conexión Establecida

Modo WPS
Wi-Fi conectado

Ejecutar funcionalidad WPS
Ejecutar WiFi Clone

No hay conexión
Establecimiento de la conexión
Calidad de la conexión

Iniciar emparejamiento
Retirar el dispositivo de la red

Proceso de arranque
Operacional

Reinicio del dispositivo
Restablecer a los ajustes de fábricaPulsar prolongadamente (hasta que el

26 | 27

LED/Botão

PT

Porta LAN 1-4

Porta Gigabit

Wi-Fi

Ligação Base/

Satellite

Power

Reset

LED

LED acende a branco

LED

LED acende a branco

LED pisca a branco

LED

LED acende a branco

Premir brevemente

Botão

Premir prolongadamente (>3s)

LED pisca a vermelho
LED pisca a branco

LED

LED acende a branco/vermelho

Premir brevemente

Botão

Premir prolongadamente (>10s)

LED pisca a branco

LED

LED acende a branco

Premir brevemente

Botão

Power piscar)

Porta LAN conectado

Porta Gigabit conectado

Modo WPS
Wi-Fi ligado

Iniciar funcionalidade WPS
Executar WiFi Clone

Nenhuma ligação
Estabelecimento da ligação
Qualidade da ligação

Iniciar emparelhamento (Pairing)
Retirar o dispositivo da rede

Processo de arranque
Operacional

Reinicialização do dispositivo
Repor para as denições de fábricaPremir prolongadamente (até o LED

LED/Tasto

IT

Presa LAN 1-4

Presa Gigabit

Wi-Fi

Connessione Base/

Satellite

Power

Reset

LED

Il LED si illumina in bianco

LED

Il LED si illumina in bianco

Il LED lampeggia in bianco

LED

Il LED si illumina in bianco

Premere brevemente

Tasto

Tenere premuto (>3 s)

Il LED lampeggia in rosso
Il LED lampeggia in bianco

LED

Il LED si illumina in bianco/rosso

Premere brevemente

Tasto

Tenere premuto (>10 s)

Il LED lampeggia in bianco

LED

Il LED si illumina in bianco

Premere brevemente

Tasto

alimentazione non lampeggia)

Porta Ethernet connessa

Porta Gigabit connessa

Modalità WPS
Wi-Fi acceso

Avviare funzionalità WPS
Eseguire WiFi Clone

Nessuna connessione
Creazione della connessione
Qualità di collegamento

Avviare il Pairing
Rimuovere l‘apparecchio dalla rete

Processo di boot
Operativo

Riavvio dell‘apparecchio
Resettare su impostazione di fabbricaTenere premuto (no a quando il LED di

28 | 29

| DE | Garantie: 3 Jahre

Wenden Sie sich bei einem Defekt innerhalb der Garantiezeit bitte an die
Service Hotline. Die vollständigen Garantiebedingungen nden Sie auf
unserer Webseite www.devolo.com/warranty. Eine Annahme Ihres Gerätes
ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen
ist nicht möglich!

| AT | CH | Garantie: 3 Jahre

Ist Ihr devolo-Gerät bei der ersten Inbetriebnahme oder innerhalb der
Garantiezeit defekt, wenden Sie sich bitte an Ihren Lieferanten, bei dem Sie
das devolo-Produkt gekauft haben. Dieser wird den Umtausch bzw. die
Reparatur bei devolo für Sie erledigen. Die vollständigen Garantie-

bedingungen nden Sie auf unserer Webseite www.devolo.com/warranty.

| FR | CH | BE | NL | Garantie: 3 ans

Si votre appareil devolo présente un défaut lors de la première mise en service ou
pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel
vous avez acheté le produit devolo. Celui-ci se chargera pour vous du remplace­ment ou de la réparation auprès de devolo. Vous trouverez l’ensemble des condi­tions de garantie sur notre site Internet www.devolo.com/warranty.

| GB | SE | FI | NO | DK | Warranty: 3 years

If your devolo device is found to be defective during initial installation or within
the warranty period, please contact the vendor who sold you the product.
The vendor will take care of the repair or warranty claim for you. The complete
warranty conditions can be found at www.devolo.com/warranty.

30 | 31

| IT | CH | Garanzia: 3 anni

Se l‘apparecchio devolo alla prima messa in funzione è guasto o si guasta
durante il periodo di garanzia, rivolgersi al fornitore presso il quale si è
acquistato il prodotto. Questi si occuperà poi della sostituzione o della
riparazione presso devolo. Potete trovare le condizioni di garanzia complete
sul nostro sito www.devolo.com/warranty.

| BE | NL | Garantie: 3 jaar

Is uw devolo-product bij de eerste ingebruikname (DOA) of in de
garantietermijn defect geraakt, neem dan contact op met uw leverancier
waar u het devolo product heeft gekocht. Deze zal het product omruilen,
of laten repareren bij devolo. De volledige garantievoorwaarden vindt u
op onze website www.devolo.com/warranty.

| ES | Garantia: 3 años

Si su dispositivo devolo presenta algún defecto en la primera puesta en mar­cha o durante el período de garantía, póngase en contacto con el distribuidor
donde adquirió el producto. Éste se encargará de la sustitución o reparación
del producto devolo. Encontrará las condiciones para la garantía completas
en nuestra página web www.devolo.com/warranty.

| PT | Garantia: 3 anos

Se o seu dispositivo devolo apresentar um defeito na primeira colocação em
funcionamento ou dentro do período de garantia, dirija-se ao fornecedor
onde adquiriu o produto devolo. Este irá, em seu nome, solicitar à devolo que
efectue a troca ou reparação do equipamento. Poderá encontrar as con­dições de garantia completas na nossa página web:
www.devolo.com/warranty.

32 | 33

Support:

Deutschland

Österreich

Schweiz/Suisse/Svizzera

Great Britain

France

Italia

España

Portugal

Nederlands

Belgien/Belgique/Belgie

Sweden

Other countries

www.devolo.de/service

www.devolo.at/service

www.devolo.ch/service

www.devolo.co.uk/service

www.devolo.fr/service

www.devolo.it/supporto

www.devolo.es/servicios

www.devolo.pt/Apoio

www.devolo.nl/service

www.devolo.be/service

www.devolo.se/support

www.devolo.com/support

www.devolo.ch/fr/service

www.devolo.be/fr/service

notes:

34 | 35

devolo AG · Charlottenburger Allee 60 · 52068 Aachen · Germany

ww w.devolo.com

44931/0517
