DEVOLO DEVOLO 8701 User guide [de]

devolo WiFiRepeater+ ac
Handbuch
© 2020 devolo AG Aachen (Germany)
Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusi­cherung von Produkteigenschaften. devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist. Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Ver­wendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt die­nen, bleiben vorbehalten.
Marken
TM
Android Google Play Linux Ubuntu Mac iPhone
ist eine eingetragene Marke der Open Handset Alliance.
TM
®
®
und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.
und Google Play TM (Store) sind eingetragene Marken der Google LLC.
ist eine eingetragene Marke von Linus Torvalds.
®
ist eine eingetragene Marke von Canonical Ltd.
®
, iPad® und iPod® sind eingetragene Marken von Apple Computer, Inc. Windows® und Microsoft® sind eingetragene Marken von Microsoft, Corp. devolo sowie das devolo-Logo sind eingetragene Marken der devolo AG. Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer
sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
Dieses Produkt wurde hergestellt und wird unter einer Lizenz verkauft, die der devolo AG von der Vectis One Ltd. für Patente auf die WiFi-Technologie erteilt wurde und sich im Besitz der Wi-Fi One, LLC ("Lizenz") befindet. Die Lizenz ist auf die fertige Elektro­nik für den Endverbrauch beschränkt und erstreckt sich nicht auf Geräte oder Prozesse Dritter, die in Kombination mit diesem Pro­dukt verwendet oder verkauft werden.
devolo AG
Charlottenburger Allee 67 52068 Aachen Germany
www.devolo.de
Version 1.0_8/20

Inhalt

1 Ein Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.3 CE-Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.4 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.5 devolo im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.1 Der WiFi Repeater+ ac stellt sich vor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
2.1.1 Haus-Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.1.2 WLAN-Taster (nur AP-Modus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.1.3 Haus-Kontrollleuchte ablesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.1.4 WLAN-Kontrollleuchte ablesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.1.5 Reset-Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.1.6 Ethernet-Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.1.7 WLAN-Antennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.1.8 Integrierte Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.3 WiFi Repeater+ ac installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.3.1 Installation per App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.3.2 Installation per Weboberfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
3.3.3 Nutzung als Repeater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3.3.4 Nutzung als Access Point . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.3.5 Konfiguration per Gerätetaster (WPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
3.4 devolo-Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
3.5 WiFi Repeater+ ac aus einem Netzwerk entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
devolo WiFi Repeater+ ac
4 Netzwerkkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.1 Weboberfläche aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.2 Allgemeines zum Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.3 Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.3.1 System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.3.2 LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.3.3 Repeater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.3.4 WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
4.4 WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.4.1 Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
4.4.2 Repeater-Netzwerke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
4.4.3 WLAN-Netzwerke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
4.4.4 Gastnetzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4.4.5 Mesh-WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
4.4.6 Zeitsteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
4.4.7 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4.4.8 Wi-Fi Protected Setup (WPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
4.4.9 Nachbarnetzwerke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
4.5 LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
4.5.1 Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
4.5.2 IPv4/IPv6-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
4.6 System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.6.1 Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
4.6.2 Verwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.6.3 Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.6.4 Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.6.5 Config Sync . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
5.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
5.2 Frequenzbereich und Sendeleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
5.3 Kanäle und Trägerfrequenzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
5.4 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
5.5 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
devolo WiFi Repeater+ ac
Ein Wort vorab 6

1 Ein Wort vorab

1.1 Zu diesem Handbuch

Lesen Sie vor der Inbetriebnahme des Gerätes alle Anweisungen sorgfältig und bewahren Sie Hand­buch und/oder Installationsanleitung für späteres Nachschlagen auf.
Nach Vorstellung des devolo WiFi Repeater+ ac mit Anwendungsszenarien in Kapitel 2 erfahren Sie in Kapitel 3, wie Sie den Repeater erfolgreich in Betrieb nehmen können. Kapitel 4 beschreibt die Konfiguration Ihres Netzwerkes.
Tipps zur Bandbreitenoptimierung und Hinweise zur Umweltverträglichkeit des Gerätes sowie zu unseren Garantiebedingungen in Kapitel 5 bilden den Abschluss des Handbuches.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Be­deutung der im Handbuch und/oder auf dem Ty-
penschild, dem Gerätestecker sowie die auf der Verpackung verwendeten Symbole:
Symbol Beschreibung
Sehr wichtiges Sicherheitszeichen, das Sie vor unmittelbar drohender elektrischer Spannung warnt und bei Nichtbeachtung schwerste Ver­letzungen oder den Tod zur Folge haben kann.
Wichtiges Sicherheitszeichen, das Sie vor einer möglicherweise ge­fährlichen Situation einer Verbrennung warnt und bei Nicht­vermeidung leichte und geringfügige Verletzungen sowie Sachschäden zur Folge haben kann.
Sehr wichtiges Sicherheitszeichen, das Sie vor einer unmittelbar dro­henden Gefahr warnt und bei Nichtvermeidung schwerste Verlet­zungen oder den Tod zur Folge ha­ben kann.
devolo WiFi Repeater+ ac
7 Ein Wort vorab
Symbol Beschreibung
Wichtiger Hinweis, dessen Beach­tung empfehlenswert ist und bei Nichtbeachtung möglicherweise zu Sachschäden führen kann.
Das Gerät darf nur in trockenen und geschlossenen Räumen ver­wendet werden.
Mit der CE-Kennzeichnung erklärt der Hersteller/Inverkehrbringer, dass das Produkt allen geltenden europäischen Vorschriften ent­spricht und es den vorgeschrieben­en Konformitätsbewertungsver­fahren unterzogen wurde.
Dient der Vermeidung von Abfällen von Elektro- und Elektronikgeräten und der Reduzierung solcher Abfäl­le durch Wiederverwendung, Recy­cling und andere Formen der Verwertung. Die EU-WEEE-Richtli­nie legt Mindestnormen für die Be­handlung von Elektro- und Elektronik-Altgeräten in der EU fest.
Symbol Beschreibung
Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.
Kennzeichnet den abgeschlossen­en Handlungsverlauf

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie die devolo-Produkte, die devolo­Software sowie das mitgelieferte Zubehör wie be­schrieben, um Schäden und Verletzungen zu ver­meiden.
Produkte
devolo-Produkte sind Kommunikationseinrichtun­gen für den Innenbereich*, die je nach Produkt mit einem PLC- (PowerLine Communication) und/ oder einem WLAN-Modul ausgestattet sind. Damit verbundene Computer, Notebooks, Smartphones, Tablets, Smart-TVs etc. werden über das vorhande­ne Stromnetz und/oder WLAN, ohne aufwendige Verkabelung, in das Heimnetz eingebunden. devo­lo-Geräte dürfen auf keinen Fall im Außenbereich genutzt werden, da hohe Temperaturschwankun-
devolo WiFi Repeater+ ac
Ein Wort vorab 8
gen und Nässe sowohl das Produkt als auch die Stromleitung beschädigen können. Die Montage­höhe der devolo-Produkte darf zwei Meter nicht überschreiten, sofern kein zusätzlicher Befesti­gungsmechanismus vorhanden ist. Die Produkte sind zum Betrieb in der EU, Schweiz und Norwegen vorgesehen.
* Einzige Ausnahmen sind devolo-Outdoor-Produkte, die durch ihre Zertifizierung für den Außenbereich geeignet sind.
Software
devolo-Geräte sind ausschließlich mit den freigegebenen und auf der Internetseite der devolo AG (www.devolo.de) Stores (iOS und Google Play) kostenlos herunterladbaren Programmen nutzbar. Jegliche Veränderungen an der produktspezifischen Firmware und Software können die Produkte schädigen, im schlimmsten Fall unbrauchbar machen sowie die Konformität beeinträchtigen.
Nutzen Sie stets die aktuelle Softwareversion, um neue Sicherheitsfunktionen und Geräte­Verbesserungen zu erhalten. Die installierte devolo-Software informiert Sie automatisch, wenn eine neue Softwareversion zur Verfügung steht.
sowie in den App-

1.3 CE-Konformität

Das Produkt entspricht den grundlegen­den Anforderungen der Richtlinien 2014/ 53/EU, 2011/65/EU und 2009/125/EC.
Das Produkt ist zum Betrieb in der EU, Schweiz und Norwegen vorgesehen.
Die vereinfachte CE-Erklärung zu diesem Produkt liegt in gedruckter Form bei. Außerdem finden Sie diese im Internet unter www.devolo.de/service/ce
.

1.4 Sicherheitshinweise

Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme von devolo-Geräten gelesen und verstanden worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.
GEFAHR! Stromschlag durch Elektrizität Nicht in die Steckdose fassen, Gerät nicht öffnen und keine Gegenstände in die Steckdose sowie in die Lüftungsöffnungen einführen
devolo-Geräte sind für den Anwender wartungsfrei. Im Schadensfall trennen Sie das devolo-Gerät vom Stromnetz, indem Sie es selbst
devolo WiFi Repeater+ ac
9 Ein Wort vorab
oder dessen Netzstecker aus der Steckdose ziehen. Wenden Sie sich dann ausschließlich an qualifiziertes Fachpersonal (Kundendienst). Ein Schadensfall liegt z. B. vor,
b wenn der Netzstecker beschädigt ist. b wenn das devolo-Gerät mit Flüssigkeit (z. B.
Regen oder Wasser) überschüttet wurde.
b wenn das devolo-Gerät funktionslos ist. b wenn das Gehäuse des devolo-Gerätes
beschädigt ist.
devolo-Geräte nicht direkt ineinanderstecken. Ineinandergesteckte Geräte können eine verringerte Übertragungsgeschwindigkeit besitzen.
GEFAHR! Stromschlag durch Elektrizität Gerät in eine Steckdose mit angeschlosse­nem Schutzleiter einstecken
devolo-Geräte dürfen ausschließlich an einem
Versorgungsnetz betrieben werden, wie auf dem Typenschild beschrieben.
Um das devolo-Gerät vom Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose.
Die Steckdose sowie alle angeschlossen Netzwerkgeräte sollten leicht zugänglich sein,
damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.
VORSICHT! Wärmeentwicklung im Betrieb Bestimmte Gehäuseteile werden situationsbedingt sehr heiß; Gerät berührungssicher anbringen und optimale Platzierung beachten
devolo-Geräte sollen nur an Plätzen aufgestellt werden, welche eine ausreichende Belüftung gewähren. Schlitze und Öffnungen am Gehäuse dienen der Belüftung:
b Decken Sie devolo-Geräte im Betrieb nicht ab. b Stellen Sie keine Gegenstände auf devolo-
Geräte.
b Stecken Sie keine Gegenstände in die
Öffnungen der devolo-Geräte.
b devolo-Geräte dürfen nicht in direkter Nähe
einer offenen Flamme (z. B. Feuer, Kerze) eingesetzt werden.
b devolo-Geräte dürfen nicht direkter
Wärmestrahlung ausgesetzt sein (z. B.
Heizkörper, Sonneneinstrahlung).
ACHTUNG! Gehäusebeschädigung durch lösungsmittelhaltige Reinigungsmittel Reinigung nur stromlos und mit trockenem Tuch
devolo WiFi Repeater+ ac
Ein Wort vorab 10

1.5 devolo im Internet

Weitergehende Informationen zu all unseren Produkten finden Sie auch im Internet unter
www.devolo.de
Hier können Sie Produktbeschreibungen und Do­kumentationen sowie aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterladen.
Wenn Sie weitere Ideen oder Anregungen zu un­seren Produkten haben, nehmen Sie bitte unter der E-Mail-Adresse support@devolo.de mit uns auf!
.
Kontakt
devolo WiFi Repeater+ ac
11 Einleitung
Abb. 1: Mesh-WLAN im ganzen Haus

2 Einleitung

Der WiFi Repeater+ ac vergrößert Ihre WLAN­Reichweite in Minutenschnelle
Ob als WLAN-Verstärker oder neuen Access Point genutzt, der WiFi Repeater+ ac ist mit wenigen Handgriffen eingerichtet und verbessert deutlich die WLAN-Reichweite in Ihrem Haus.

2.1 Der WiFi Repeater+ ac stellt sich vor

b Besserer WLAN-ac-Empfang in jedem Raum
mit bis zu 1200 Mbit/s.
b Schnelle Datenübertragung: Crossband
Repeating optimiert die Nutzung beider Fre-
quenzbänder (2,4 GHz + 5 GHz)
b Beamforming sendet das WLAN-Signal gezielt
zu Ihren verbundenen Endgeräten.
b Lückenlos surfen mit Mesh-WLAN:
WiFi Repeater+ ac und Router bilden ein gemeinsames Netzwerk.
b Kinderleichte Inbetriebnahme per App b Sicherheit – mit WPA3 für Wireless ac (WLAN-
Highspeed-Standards IEEE 802.11a/b/g/n/ac)
b Im Access Point-Modus bietet der
WiFi Repeater+ ac praktische Zusatzfunktio­nen wie Kindersicherung, Gast-WLAN, Zeit-
steuerung und Config Sync.
b Über 2 Ethernet-Anschlüsse am
WiFi Repeater+ ac verbinden Sie stationäre Netzwerkgeräte mit Ihrem Internetrouter.
b Seine integrierte Steckdose kann wie eine
normale Wandsteckdose zur Stromversorgung eines weiteren Netzwerkgerätes oder einer Mehrfachsteckdose genutzt werden.
devolo WiFi Repeater+ ac
Einleitung 12
Stecker und Steckdose
Abb. 2: devolo WiFi Repeater+ ac mit landesspez.
Der WiFi Repeater+ ac ist ausgestattet mit
b einer integrierten Steckdose, b einem Haus-Taster mit LED-Statusanzeige, b einem WLAN-Taster mit LED-Statusanzeige, b vier innenliegenden WLAN-Antennen, b zwei Ethernet-Anschlüssen, b einem Reset-Taster (neben den Netzwerkan-
schlüssen).
Die LED-Statusanzeigen können deaktiviert werden. Mehr Informationen dazu finden Sie im Kapitel 4 Netzwerkkonfiguration oder im Bereich der devolo Cockpit-Soft­ware im Internet unter www.devolo.de/cockpit
.
devolo WiFi Repeater+ ac
13 Einleitung
Abb. 3 Ethernet-Anschlüsse

2.1.1Haus-Taster

WLAN-Geräte per WPS verbinden b Befindet sich das Gerät im Auslieferungszu-
stand, drücken Sie zur WPS-Aktivierung kurz den Haus-Taster am WiFi Repeater+ ac.
b Bestätigen Sie anschließend die WPS-Aktivie-
rung innerhalb von 2 Minuten an Ihrem WLAN-Router, z. B. durch Drücken eines WPS­Tasters am Gerät oder durch Konfiguration der jeweiligen Router-Software.
Informationen zur WPS-Funktion/-Aktivie­rung Ihres WLAN-Routers entnehmen Sie bitte der dazugehörigen Produktdokumen­tation.
Der WiFi Repeater+ ac wurde erfolgreich als Repeater in Ihr bestehendes Netzwerk integriert. Die Haus-LED leuchtet weiß.

2.1.2WLAN-Taster (nur AP-Modus)

Im Access Point-Modus steuert dieser Taster die folgenden Funktionen:
WLAN ein/aus b Um WLAN auszuschalten, halten Sie den
WLAN-Taster länger als 3 Sekunden gedrückt.
b Um WLAN wieder einzuschalten, drücken Sie
den WLAN-Taster kurz.
WLAN-Geräte per WPS verbinden b Befindet sich das Gerät im Auslieferungszu-
stand, drücken Sie kurz den WLAN-Taster, um WPS zu aktivieren.
b Ist die WLAN-Verbindung ausgeschaltet und
Sie möchten WPS aktivieren, drücken Sie den WLAN-Taster zweimal; einmal, um WLAN ein-
zuschalten, und das zweite Mal, um WPS zu aktivieren.
b Ist die WLAN-Verbindung eingeschaltet und
Sie möchten diese Einstellungen auf einen
devolo Magic- oder WLAN-Adapter übertra-
devolo WiFi Repeater+ ac
Einleitung 14
gen, lesen Sie im Kapitel 4.6.5 Config Sync weiter.
WPS ist ein von der Wi-Fi Alliance entwickel­ter Verschlüsselungsstandard. Das Ziel von WPS ist es, das Hinzufügen von Geräten in ein bestehendes Netzwerk zu vereinfachen. Ausführlichere Informationen dazu finden Sie im Kapitel 4.4.8 Wi-Fi Protected Setup
(WPS).
Bei aktivierter WPS-Funktion, ist der Verschlüs­selungsstandard WPA3 aus technischen Grün­den nicht verwendbar.
Mehr Informationen dazu finden Sie in den Kapiteln 4.4.3 WLAN-Netzwerke und
4.4.8 Wi-Fi Protected Setup (WPS).
devolo WiFi Repeater+ ac
15 Einleitung

2.1.3Haus-Kontrollleuchte ablesen

Die integrierte Haus-Kontrollleuchte (LED) zeigt den Status des WiFi Repeater+ ac durch Blink- und Leuchtverhalten an:
Haus-LED Blinkverhalten Bedeutung
1 Rote LED Leuchtet bis zu 2 Sek. Startvorgang
2 Rote LED Blinkt in Abständen von
3 Rote LED Leuchtet dauerhaft Es besteht keine Verbindung zum konfigurierten
4 Weiße LED Leuchtet dauerhaft Es besteht eine einwandfreie Verbindung und der
5 Weiße LED Blinkt in Abständen von
devolo WiFi Repeater+ ac
0,5 Sek. (An/Aus)
0,5 Sek. (An/Aus)
Der WiFi Repeater+ ac befindet sich (wieder) im Aus­lieferungszustand. Es hat kein Pairing mit einem an­deren Access Point stattgefunden.
WLAN-Netzwerk. Mehr Informationen dazu finden Sie in der Home Networking App.
WiFi Repeater+ ac ist betriebsbereit. Die Verbindung zum Netzwerk wurde per WLAN oder per LAN-Kabel aufgebaut. Ein per Kabel angeschlossener Computer lässt keine LED leuchten.
Der WiFi Repeater+ ac befindet sich im Pairing-Mo­dus und wartet auf eine WPS-Verbindung zu einem anderen Access Point.
Haus-LED Blinkverhalten Bedeutung
Einleitung 16
6Rote und
weiße LED
Blinkt in Abständen von 0,1 Sek. rot/2 Sek. weiß
Die Datenübertragungsrate liegt nicht im optimalen Bereich. Mehr Informationen dazu finden Sie in der
Home Networking App.

2.1.4WLAN-Kontrollleuchte ablesen

Die integrierte WLAN-Kontrollleuchte (LED) zeigt den Status des WiFi Repeater+ ac durch Blink- und Leuchtverhalten an:
WLAN-LED Blinkverhalten Bedeutung
1 Weiße LED Blinkt in Abständen von
0,5 Sek. an /0,5 Sek. aus
2 Weiße LED Leuchtet dauerhaft WLAN ist eingeschaltet und aktiv.
3Weiße LEDAus Zustand 1:
4
Weiße LED
Blinkt in Abständen von 0,1 Sek. an /0,1 Sek. aus
Der WiFi Repeater+ ac ist im WPS-Modus, um WLAN­fähige Geräte via WPS einzubinden.
Die WLAN-LED ist abgeschaltet, der WiFi Repeater+ ac ist weiterhin betriebsbereit. Zustand 2: Der WiFi Repeater+ ac im Access Point-Mode ist ausgeschaltet. Die LAN-Verbindung zum Heim- netzwerk besteht nach wie vor.
Der WiFi Repeater+ ac führt ein Firmware-Update durch.
devolo WiFi Rep eater+ ac
17 Einleitung

2.1.5Reset-Taster

Der Reset-Taster (in der Vertiefung neben den Netzwerkanschlüssen) hat zwei verschiedene Funktionen:
Neustart
Das Gerät startet neu, wenn Sie den Reset-Taster mithilfe einer Büroklammer oder eines ähnlichen Gegenstands kürzer als 10 Sekunden drücken.
Auslieferungszustand
1 Um den WiFi Repeater+ ac aus Ihrem Netzwerk
zu entfernen und dessen gesamte Konfigura­tion erfolgreich in den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset­Taster länger als 10 Sekunden mithilfe einer Büroklammer oder eines ähnlichen Gegen­stands.
Beachten Sie, dass alle bereits vorgenom­menen Einstellungen hierbei verloren ge­hen!
2 Warten Sie, bis die LED weiß blinkt und tren-
nen das Gerät anschließend vom Stromnetz.
Der WiFi Repeater+ ac wurde erfolgreich aus Ihrem bestehenden Netzwerk entfernt.

2.1.6Ethernet-Anschlüsse

Über die Ethernet-Anschlüsse des WiFi Repeater+ ac können Sie diesen mit stationä­ren Endgeräten wie z. B. PCs, Spielekonsolen etc. über ein handelsübliches Netzwerkkabel verbin­den.
Schließen Sie nur „neue Endgeräte“ über Netzwerkkabel an den WiFi Repeater+ ac an, die nicht bereits per WLAN in Ihr Heim­netzwerk integriert sind. Doppelte Verbin­dungen verlangsamen das Netzwerk.

2.1.7WLAN-Antennen

Die innenliegenden WLAN-Antennen dienen der Verbindung mit anderen Netzwerkgeräten per Funk.

2.1.8Integrierte Steckdose

Nutzen Sie grundsätzlich die integrierte Steckdose des WiFi Repeater+ ac, um andere elektrische Ver­braucher mit dem Stromnetz zu verbinden.
devolo WiFi Repeater+ ac
Inbetriebnahme 18

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres WiFi Repeater+ ac. Wir beschreiben den Anschluss des Gerätes und stellen Ihnen die devolo-Software kurz vor. Weitere, aus­führlichere Dokumentationen finden Sie unter
www.devolo.de

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres WiFi Repeater+ ac beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:
b 1 WiFi Repeater+ ac b gedruckte Installationsanleitung b gedruckter Sicherheitsflyer b vereinfachte CE-Erklärung
devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzuneh­men.

3.2 Systemvoraussetzungen

.
b Unterstützte Betriebssysteme des devolo
Cockpit:
a ab Win 7 (32 bit/64 bit) a ab Ubuntu 14.04 (32 bit/64 bit) a ab Mac (OS X 10.9)
b Netzwerkanschluss
Beachten Sie, dass Ihr PC bzw. Laptop über eine Netzwerkkarte oder einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

3.3 WiFi Repeater+ ac installieren

In den folgenden Abschnitten beschreiben wir, wie Sie den WiFi Repeater+ ac anschließen und in Ihr WLAN-Netzwerk integrieren.
ACHTUNG! Beschädigung des Gerätes durch Umgebungsbedingungen Gerät nur in trockenen und geschlosse­nen Räumen verwenden
Die folgenden Systemvoraussetzungen sind rele­vant, wenn Sie den WiFi Repeater+ ac über einen PC/Laptop konfigurieren bzw. verwalten.
devolo WiFi Repeater+ ac
19 Inbetriebnahme
Abb. 4: QR-Code
Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsauf­nahme entnehmen Sie bitte dem Typen­schild auf der Rückseite des Gerätes. Weitere technische Angaben zum Produkt stehen im Produktbereich unter
www.devolo.de
1 Stecken Sie den WiFi Repeater+ ac zur Erstein-
richtung in eine Steckdose in der Nähe Ihres Routers.
2 Sobald die Haus-LED rot blinkt und die WLAN-
LED weiß leuchtet, ist das Gerät betriebsbereit. Vom Einstecken des Gerätes bis zu diesem Zustand dauert es bis zu 2 Minuten.
Der WiFi Repeater+ ac bietet zwei verschiedene Betriebmodi an. Er kann als WLAN-Repeater oder als Access Point betrieben werden. Beachten Sie je nach gewünschtem Gerätemodus die möglichen Vorgehensweisen.
devolo Home Network App
Die devolo Home Network App erkennt den neu­en bzw. nicht-konfigurierten WiFi Repeater+ ac automatisch. Ein Assistent führt Sie einfach und schnell durch die Einrichtung des Gerätes zum
zur Verfügung.
WLAN-Repeater oder Access Point (siehe 3.3.1 In­stallation per App).
Weboberfläche des Gerätes
Eine manuelle Einrichtung des Gerätes zum WLAN­Repeater oder Access Point nehmen Sie über die Weboberfläche des WiFi Repeater+ ac vor (siehe
3.3.2 Installation per Weboberfläche).
WPS-Aktivierung per Gerätetaster
Eine automatische Einrichtung des Gerätes zum WLAN-Repeater können Sie über den Gerätetaster (WPS-Aktivierung) vornehmen (siehe 3.3.5 Konfi-
guration per Gerätetaster (WPS).

3.3.1Installation per App

1 Laden Sie die devolo Home Network App vom
entsprechenden Store auf Ihr Smartphone bzw. Tablet herunter.
2 Die devolo Home Network App wird wie
gewohnt in die App-Liste Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das
devolo WiFi Repeater+ ac
Inbetriebnahme 20
devolo Home Network App-Symbol gelangen Sie in das Startmenü.
3 Folgen Sie anschließend den Anweisungen des
Assistenten.
Sobald die Statusleiste durchgelaufen ist und beide LEDs am Gerät weiß leuchten, ist der WiFi Repeater+ ac erfolgreich als Repeater konfiguriert.

3.3.2Installation per Weboberfläche

Für die Einrichtung des WiFi Repeater+ ac benötigen Sie ein WLAN-fähiges Endgerät (Laptop, Smartphone oder Tablet).
1 Der WiFi Repeater+ ac richtet zur Ersteinrich-
tung ein vorübergehendes WLAN-Netzwerk namens „devolo WiFi Repeater+ ac“ ein, das keine Internetverbindung hat. Verbinden Sie sich mit Ihrem Endgerät zu diesem Netzwerk (es ist kein Kennwort erforderlich).
2 Rufen Sie an Ihrem Endgerät mit einem Brow-
ser die Adresse http://2.2.2.1
auf.
3 Ihr WiFi Repeater+ ac bietet zwei Betriebsmodi
an:
Repeater-Modus
a Wenn Sie den WiFi Repeater+ ac als WLAN-
Repeater einsetzen, vergrößern Sie Ihr bestehendes Netzwerk kabellos.
a Nutzen Sie diesen Modus, wenn Sie in Ihren
Räumen kein Ethernet-Kabel verlegen möchten oder können. Diese Vorgehens­weise ist in Kapitel 3.3.3 Nutzung als
Repeater beschrieben.
Access Point-Modus
a Wenn Sie den WiFi Repeater+ ac als zusätz-
lichen Access Point in Ihrem Netzwerk ein-
devolo WiFi Repeater+ ac
21 Inbetriebnahme
setzen, erweitern Sie Ihr bestehendes Netzwerk kabelgebunden.
a Schließen Sie das Gerät dazu direkt an Ihr
Internetzugangsgerät (Router) an. Diese Vorgehensweise ist in Kapitel 3.3.4 Nut-
zung als Access Point beschrieben.

3.3.3Nutzung als Repeater

1 Klicken Sie auf Als Repeater einrichten. 2 Der WiFi Repeater+ ac sucht automatisch nach
WLAN-Netzwerken in der Nähe. Wählen Sie aus der Liste Ihr WLAN-Netzwerk aus und klic­ken Sie auf Weiter.
Wenn Ihr WLAN-Netzwerk nicht in der Liste angezeigt wird, wählen Sie eine zum WLAN-Router/Access Point näher gelegene Steckdose und aktualisieren die Liste erneut per Klick auf das Pfeil-Symbol.
3 Geben Sie die Zugangsdaten Ihres WLAN-Netz-
werkes im Feld Kennwort ein und klicken Sie auf Weiter.
4 Nun können Sie WLAN-Einstellungen vorneh-
men.
Standard-WLAN-Einstellungen verwenden
Es ist empfohlen, die Standardeinstellungen zu verwenden – klicken Sie dazu einfach auf Weiter.
Individuelle WLAN-Einstellungen
Wenn Sie individuelle Einstellungen vornehmen möchten, deaktivieren Sie die Option Standard- WLAN-Einstellungen verwenden.
devolo WiFi Repeater+ ac
Inbetriebnahme 22
Der WiFi Repeater+ ac unterstützt zwei Modi:
b Inband Repeating – leitet das WLAN-Signal
auf dem gleichen Frequenzband weiter, wie es ankommt (2,4 GHz bzw. 5 GHz).
b Crossband Repeating – wechselt das Fre-
quenzband, um Interferenzen zu vermindern.
5 Im letzten Schritt erhalten Sie eine Zusammen-
fassung Ihrer Einstellungen. Hier können Sie
auch einen QR-Code mit den Zugangsdaten Ihres Netzwerks ansehen und ausdrucken.
6 Bestätigen Sie abschließend mit Konfigura-
tion abschließen und warten, bis die Einrich-
tung abgeschlossen ist.
Sobald die Statusleiste durchgelaufen ist und beide LEDs am Gerät weiß leuchten, ist der WiFi Repeater+ ac erfolgreich als Repeater konfiguriert.
Informationen zu weiteren möglichen Gerä­teeinstellungen finden Sie in Kapitel 4 Kon- figuration.
devolo WiFi Repeater+ ac
23 Inbetriebnahme

3.3.4Nutzung als Access Point

1 Klicken Sie auf Als Access Point einrichten.
Sobald die Statusleiste durchgelaufen ist und beide LEDs am Gerät weiß leuchten, ist der WiFi Repeater+ ac erfolgreich als Ac- cess Point konfiguriert.
Informationen zu weiteren möglichen Gerä­teeinstellungen finden Sie in Kapitel 4 Kon-
figuration.
Damit der WiFi Repeater+ ac die gleiche WLAN­Konfiguration wie Ihr WLAN-Router aufweist, kön­nen Sie die WLAN-Zugangsdaten mit der WiFi Clo- ne-Funktion übernehmen. Diese kann auf verschiedene Art und Weise aktiviert werden:
WiFi Clone aktivieren:
b WiFi Clone per Tasterdruck aktivieren: Drücken
Sie zuerst den Haus-Taster auf der Vorderseite des WiFi Repeater+ ac und anschließend den WPS-Taster des WLAN-Routers, dessen Zugangsdaten übernommen werden sollen.
oder
b WiFi Clone per Weboberfläche aktivieren.
Mehr Informationen zu dieser Funktion finden Sie im Kapitel WiFi Clone.
3.3.5Konfiguration per Gerätetaster
(WPS)
1 Zur WPS-Aktivierung drücken Sie kurz den
Haus-Taster am WiFi Repeater+ ac.
Der WiFi Repeater+ ac sollte sich im Auslie­ferungszustand (siehe dazu 2.1.5 Reset-Ta- ster) befinden.
2 Bestätigen Sie nun die WPS-Aktivierung inner-
halb von 2 Minuten an Ihrem WLAN-Router
oder an einem anderen Access Point innerhalb Ihres WLAN-Netzwerkes – z. B.
a indem Sie den WPS-Tasters Ihres WLAN-
Routers oder des Access Points drücken
a oder indem Sie die WPS-Funktion auf der
Konfigurationsoberfläche/App des jewei-
ligen Gerätes aktivieren
Bedienungshinweise zur WPS-Funktion/­Aktivierung Ihres WLAN-Routers oder Ac­cess Points entnehmen Sie bitte der dazuge­hörigen Produktdokumentation.
Sobald beide LEDs am Gerät weiß leuchten, ist der WiFi Repeater+ ac erfolgreich als Repeater konfiguriert.
devolo WiFi Repeater+ ac
Inbetriebnahme 24
Abb. 4: QR-Code

3.4 devolo-Software installieren

devolo Cockpit-Software installieren
devolo Cockpit findet alle erreichbaren devolo Ad­apter in Ihrem Heimnetzwerk, zeigt Informationen zu diesen Geräten an. Sie gelangen über die Soft­ware auf die integrierte Weboberfläche.
Unterstützte Betriebssysteme des devolo Cockpit (ab Version 5.0):
b ab Win 7 (32 bit/64 bit) b ab Ubuntu 14.04 (32 bit/64 bit) b ab Mac (OS X 10.9)
Das Produkthandbuch, die Software sowie weitere Informationen zu devolo Cockpit finden Sie im Internet unter
www.devolo.de/cockpit
devolo Home Network App herunterladen
Die devolo Home Network App ist devolos kostenlose App, um auch (per Smartphone oder
Tablet) die WLAN-, Magic- und LAN-Verbindungen der devolo Geräte kontrollieren und konfigurieren zu können. Das Smartphone bzw. Tablet verbindet sich dabei über WLAN mit einem WLAN-fähigen devolo Gerät zuhause.
.
1 Laden Sie die devolo Home Network App vom
entsprechenden Store auf Ihr Smartphone bzw. Tablet herunter.
2 Die devolo Home Network App wird wie
gewohnt in die App-Liste Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das devolo Home Network App-Symbol gelangen Sie in das Startmenü.
Mehr Informationen zu unserer devolo Home Network App finden Sie im Internet unter www.devolo.de/devolo-app
.
devolo WiFi Repeater+ ac
25 Inbetriebnahme
3.5 WiFi Repeater+ ac aus einem
Um einen WiFi Repeater+ ac aus Ihrem Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Warten Sie, bis die LED weiß blinkt und trennen Sie den Adapter anschließend vom Stromnetz.
Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!
Um ihn anschließend in ein anderes Netzwerk ein­zubinden, verfahren Sie wie in diesem Kapitel be­schrieben.
Netzwerk entfernen
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 26

4 Netzwerkkonfiguration

Der WiFi Repeater+ ac verfügt über eine eingebau­te Weboberfläche, die mit einem Standard-Web­browser aufgerufen werden kann. Hier lassen sich alle Einstellungen für den Betrieb des Gerätes an­passen.

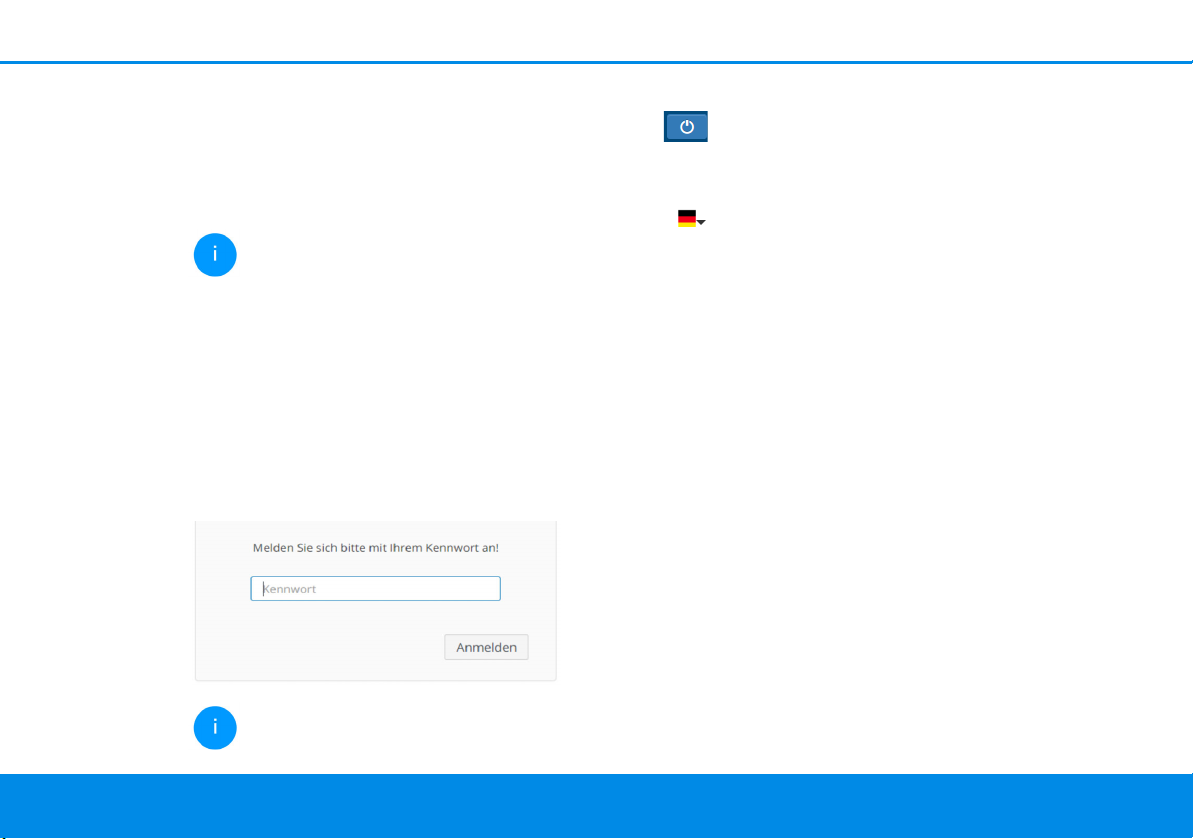

4.1 Weboberfläche aufrufen

Sie erreichen die eingebaute Online­Weboberfläche des WiFi Repeater+ ac nach der Ersteinrichtung über verschiedene Wege:
b Rufen Sie an Ihrem Endgerät mit einem Brow-
ser die Adresse http://2.2.2.1
Der WiFi Repeater+ ac richtet zur Erstein­richtung ein vorübergehendes WLAN-Netz­werk namens „devolo WiFi Repeater+ ac“ ein, das keine Internetverbindung hat. Ver­binden Sie sich mit Ihrem Endgerät zu die­sem Netzwerk (es ist kein Kennwort erforderlich).
Der WiFi Repeater+ ac sollte sich im Auslie­ferungszustand (siehe dazu 2.1.5 Reset-Ta- ster) befinden.
auf.
b Mittels der Home Network App von Ihrem
Smartphone bzw. Tablet gelangen Sie auf die Weboberfläche des Gerätes.
oder
b Mittels der Cockpit-Software gelangen Sie auf
die Weboberfläche des Gerätes, indem Sie mit dem Mauszeiger auf den entsprechenden Karteireiter des WiFi Repeater+ ac klicken. Das Programm ermittelt dann die aktuelle IP­Adresse und startet die Konfiguration im Webbrowser.
Mehr Informationen zur Home Network App und zur Cockpit-Soft­ware erfahren Sie in Kapitel 3.4 devolo-
Software installieren.

4.2 Allgemeines zum Menü

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitel des Handbuches beschrieben. Die Reihenfolge der Beschreibung im Handbuch richtet sich nach der Menüstruktur. Die Abbildungen zur Geräteoberfläche sind exemplarisch.
oder
devolo WiFi Repeater+ ac
27 Netzwerkkonfiguration
Repeater oder Access Point
Menüseiten, die nur in einem Modus eingeblendet werden, sind durch einen Hinweis gekennzeichnet.
Anmelden
Wie Sie die Weboberfläche des Gerätes auf- rufen, lesen Sie im vorherigen Kapitel 4.1 Weboberfläche aufrufen.
Die Weboberfläche ist nicht durch ein Kennwort geschützt. Um unbefugten Zugriff durch Dritte auszuschließen, wird bei der erstmaligen Anmeldung die Vergabe eines Login-Kennwortes empfohlen.
Bei jeder erneuten Anmeldung geben Sie Ihr bestehendes Kennwort ein und bestätigen mit
Anmelden.
Abmelden
Per Klick auf Abmelden melden Sie sich von der Weboberfläche ab.
Sprache auswählen
Wählen Sie die gewünschte Sprache in der Sprachauswahlliste aus.
devolo WiFi Repeater+ ac

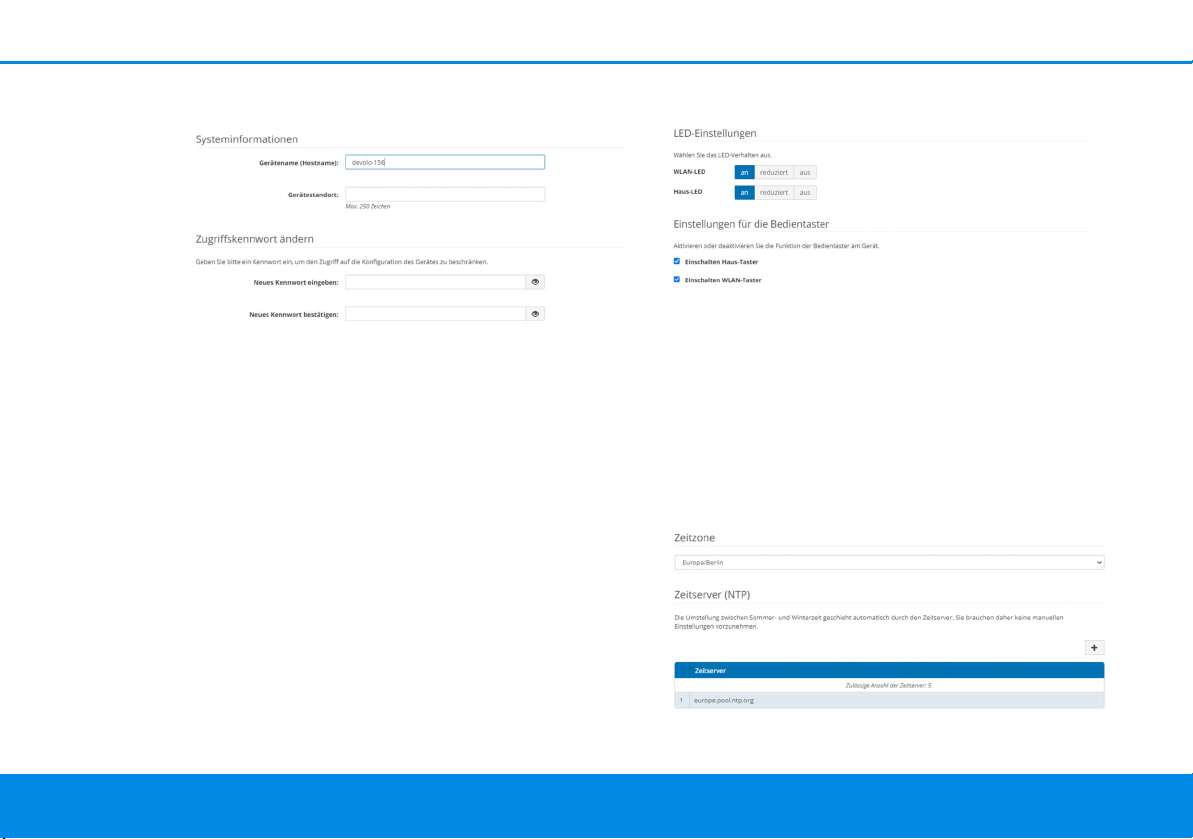

Mehr Informationen zum Zugriffskennwort finden Sie unter 4.6 System.
Netzwerkkonfiguration 28
Die zentralen Bereiche der Weboberfläche und deren Unterkategorien werden am linken Rand aufgeführt. Klicken Sie auf den Eintrag eines Bereiches, um direkt in diesen zu wechseln.
Änderung vornehmen
Sobald Sie eine Änderung vornehmen, werden auf der entsprechenden Menü-Seite zwei Symbole an­gezeigt:
b Disketten-Symbol: Ihre Einstellungen werden
gespeichert.
b X-Symbol: Der Vorgang wird abgebrochen.
Ihre Einstellungen werden nicht gespeichert.
Pflichtangaben
Rot umrandete Felder sind Pflichtfelder, deren Einträge notwendig sind, um in der Konfiguration fortzufahren.
Hilfetext in nicht ausgefüllten Feldern
Nicht ausgefüllte Felder enthalten einen ausgegrauten Hilfetext, der den erforderlichen Inhalt des Feldes wiedergibt. Bei der Eingabe verschwindet dieser Hilfetext sofort.
Standardeinstellungen
Einige Felder enthalten Standardeinstellungen, die größtmögliche Kompatibilität und damit einfache Nutzbarkeit sicherstellen sollen. Standard­einstellungen in den Auswahlmenüs (drop-down) sind mit * gekennzeichnet.
Standardeinstellungen können natürlich durch individuelle Angaben ersetzt werden.
Empfohlene Einstellungen
Einige Felder enthalten empfohlene Einstellungen.
Empfohlene Einstellungen können natürlich durch individuelle Angaben ersetzt werden.
Tabellen
Per Klick auf die entsprechende Tabellenzeile (z. B
Zeitsteuerung, Kindersicherung/Beachten Sie, diese Funktionen stehen nur im Access Point­Modus des Gerätes zur Verfügung.) können Sie
innerhalb einer Tabelle Änderungen vornehmen.
devolo WiFi Repeater+ ac
29 Netzwerkkonfiguration
Im Bearbeitungsmodus ist die entsprechenden Tabellenzeile blau hinterlegt.
Fehlerhafte Eingaben
Eingabefehler werden entweder durch rot umrandete Rahmen oder eingeblendete Fehlermeldungen hervorgehoben.
Schaltflächen
Klicken Sie auf das Disketten-Symbol, um die Einstellungen des jeweiligen Bereiches der Weboberfläche zu speichern.
Klicken Sie auf das X-Symbol oder nutzen Sie den Menüpfad oberhalb der Schaltflächen, um den jeweiligen Bereich der Weboberfläche zu verlassen.
Klicken Sie auf das Mülleimer-Symbol, um einen Eintrag zu löschen.
Klicken Sie auf das Pfeil-Symbol, um eine Liste zu aktualisieren.
Klicken Sie auf das Auge-Symbol, um die Anzeige von Kennwörtern zwischen Klartext und *-Kette umzuschalten.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 30

4.3 Übersicht

Der Bereich Übersicht zeigt den Status des Gerätes und die verbundenen LAN- und WLAN-Geräte an.

4.3.1System

Informationen
Name: Gerätename
Seriennummer: Geräte-Seriennummer
Firmware-Version: Firmware-Version des Gerätes

4.3.2LAN

Ethernet
Port 1 bzw. 2: angegeben wird die Geschwindig-
keit (10/100 Mbit/s), falls ein Anschluss erkannt wurde; ansonsten erfolgt die Statusangabe „nicht verbunden“.
IPv4
Protokoll: Anzeige, ob DHCP ein- oder ausgeschal-
tet ist
Adresse: verwendete IPv4-Adresse
Subnetzmaske: verwendete IPv4-Netzmaske
Standard-Gateway: verwendetes IPv4-Gateway
DNS-Server: verwendeter DNSv4-Server
IPv6
Protokoll: Anzeige, ob DHCPv6 ein- oder ausge-
schaltet ist
Subnetzadresse: verwendete SLAAC-Adresse

4.3.3Repeater

Konfiguration
Modus: Statusangabe „Access Point“ oder „Repea-
ter“
Art: Angabe, ob Crossband Repeating oder Inband Repeating eingestellt ist
devolo WiFi Repeater+ ac
31 Netzwerkkonfiguration
Heimnetzwerk
b Im Frequenzbereich 2,4 GHz
a SSID: Namen des ausgewählten WLAN-
Netzwerkes
a Signal: Signalstärke des WLAN-Netzwerkes
b Im Frequenzbereich 5 GHz
a SSID: Namen des ausgewählten WLAN-
Netzwerkes
a Signal: Signalstärke des WLAN-Netzwerkes

4.3.4WLAN

b Im Frequenzbereich 2,4 GHz
a SSID: Namen des ausgewählten WLAN-
Netzwerkes
a Aktueller Kanal: genutzter Frequenzkanal a Verbundene WLAN-Geräte
b Im Frequenzbereich 5 GHz
a SSID: Namen des ausgewählten WLAN-
Netzwerkes
a Aktueller Kanal: genutzter Frequenzkanal a Verbundene WLAN-Geräte

4.4 WLAN

Im Bereich WLAN nehmen Sie alle Einstellungen zu Ihrem drahtlosen Netzwerk vor.

4.4.1Status

Hier sehen Sie den aktuellen Status Ihrer WLAN­Netzwerkkonfiguration, z. B. die verbundenen WLAN-Endgeräte, die MAC-Adresse, das gewählte Frequenzband, die SSID, die Übertragungsraten sowie die Verbindungsdauer.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 32
Heimnetzwerk Repeater-Netzwerk
Abb. 5

4.4.2Repeater-Netzwerke

Dieser Menüpunkt ist nur im Repeater-Mo­dus verfügbar.
Hier nehmen Sie alle notwendigen Einstellungen zu Ihren Repeater-Netzwerken vor.
Repeater-Modus
Repeater-Typ: „Crossband“ oder „Inband“
Primäres Frequenzband: 2,4 GHz oder 5 GHz.
Gemeinsame Einstellungen für das bestehende Netzwerk und das Repeater-Netzwerk verwen­den: Wenn Sie diese Option deaktivieren, konfigu-
devolo WiFi Repeater+ ac
rieren Sie die unten genannten Einstellungen getrennt für das bestehende Heimnetzwerk und für die durch den Repeater erzeugte Erweiterung.
Heimnetzwerk vs Repeater-Netzwerk
Anhand der folgenden Grafik soll der Unterschied der beiden Netzwerke erläutert werden:
Im Repeater-Modus gibt es zwei WLAN-Netzwer­ke: das bestehende Heimnetzwerk sowie das Repeater-Netzwerk.
Das Heimnetzwerk ist das Netzwerk, welches im­mer vom Internetzugangsgerät (WLAN-Router) ausgeht, darüber findet die Datenübertragung vom Router zum Repeater und umgekehrt statt.
Die Datenübertragung vom Repeater zum jeweili­gen Endgerät und umgekehrt findet jedoch über das Repeater-Netzwerk.
33 Netzwerkkonfiguration
Einstellungen für Heimnetzwerk und Repeater­Netzwerk
In diesem Abschnitt legen Sie den gewünschten Frequenzbandmodus fest. Der WiFi Repeater+ ac unterstützt sowohl den Parallelbetrieb der WLAN­Frequenzbänder als auch deren separate Nutzung.
Bei Aktivierung der Option Gemeinsame Einstel-
lungen für das 2,4 GHz- und das 5 GHz-Band ver­wenden gelten die Einstellungen des Repeater- Modus für beide Frequenzbänder.
Bei Deaktivierung der Option wird jedes Frequenz­band unterschiedlich konfiguriert werden.
Netzwerkname
Im Feld Netzwerkname wählen Sie den Namen des WLAN-Netzwerkes aus.
Kennwort
Im Feld Kennwort geben Sie den Schlüssel des ge­wählten WLAN-Netzwerkes ein.

4.4.3WLAN-Netzwerke

Dieser Menüpunkt ist nur im Access Point­Modus verfügbar.
Hier nehmen Sie alle notwendigen Einstellungen zu Ihrem WLAN-Netzwerk vor.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 34
WLAN-Netzwerkmodus
Der WiFi Repeater+ ac unterstützt sowohl den Par­allelbetrieb der WLAN-Frequenzbänder als auch deren separate Nutzung.
Im Feld WLAN-Netzwerkmodus legen Sie Ihre be­vorzugte Einstellung, indem Sie auf das jeweilige Feld klicken:
b 2,4 GHz + 5 GHz – beide Frequenzbänder wer-
den genutzt
b 2,4 GHz – nur das 2,4-GHz-Frequenzband wird
genutzt
b 5 GHz – nur das 5-GHz-Frequenzband wird
genutzt
b aus – wenn gewünscht, schalten Sie den
WLAN-Teil hier vollständig aus.
Denken Sie daran, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer beste­henden Funkverbindung zum WiFi Repeater+ ac getrennt werden. Konfigu­rieren Sie das Gerät in diesem Fall über Ethernet.
Netzwerkname
Der Netzwerkname (SSID) legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN sehen und so das kor­rekte WLAN-Netzwerk identifizieren.
Kanäle
Im Frequenzbereich von 2,4 GHz stehen 13 Kanäle zur Verfügung. Die empfohlenen Kanäle für Europa sind Kanäle 1, 6 und 11. Damit überschneiden sich die Frequenzbereiche der Kanäle nicht und Verbindungsprobleme bleiben aus.
Im Frequenzbereich von 5 GHz stehen 19 Kanäle zur Verfügung.
Die Standardeinstellung der Kanalwahl ist Automatisch. Der WiFi Repeater+ ac führt in dieser Einstellung regelmäßig und selbstständig die Kanalwahl durch. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht. Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch.
Es gilt zu beachten, dass angeschlossene Geräte das erhöhte Frequenzband von 5 GHz ebenfalls unterstützen müssen. Ab Kanal 52 aufwärts gelangen Sie in den Radarbereich. Bei der ersten Einwahl startet automatisch eine Radar­Detektionsphase (DFS), innerhalb derer der WiFi Repeater+ ac über WLAN nicht erreichbar ist. Dies kann bis zu 10 Minuten dauern.
devolo WiFi Repeater+ ac
35 Netzwerkkonfiguration
Im Feld Kanal können Sie manuell einen 2,4 GHz­und 5-GHz-Kanal auswählen. Wenn Sie sich nicht sicher sind, welche Funkkanäle von in der Nähe befindlichen Geräten genutzt werden, wählen Sie die Option Automatisch aus.
SSID verbergen
Die SSID legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN sehen und so das korrekte Teilnetzwerk identifizieren.
Ist die Option SSID verbergen deaktiviert, ist Ihr Funknetzwerkname sichtbar. Ist diese Option aktiviert, müssen potentielle Netzwerkteilnehmer die exakte SSID kennen und manuell eingeben, um eine Verbindung aufbauen zu können.
Einige WLAN-Endgeräte haben Schwierig­keiten, sich mit unsichtbaren Funknetzwerken zu verbinden. Sollte das Verbinden mit einer versteckten SSID Probleme bereiten, sollten Sie zunächst versuchen, die Verbindung bei sichtbarer SSID aufzubauen und diese erst anschließend zu verstecken.
Sicherheit
Zur Sicherung der Datenübertragung in Ihrem Funknetzwerk steht der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access) zur Verfügung. Dieses Verfahren erlaubt individuelle Schlüssel aus Buchstaben und Zahlen und die
dargestellten Sonderzeichen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen ein-
fach über die Tastatur in das Feld Schlüssel einge­geben werden.
Bei aktivierter WPS-Funktion, ist der Verschlüs­selungsstandard WPA3 aus technischen Grün­den nicht verwendbar.
Mehr Informationen dazu finden Sie im Ka­pitel 4.4.8 Wi-Fi Protected Setup (WPS).

4.4.4Gastnetzwerk

Dieser Menüpunkt ist nur im Access Point­Modus verfügbar.
Wenn Sie Freunden oder Bekannten, die bei Ihnen zu Besuch sind, einen Internetzugang bieten, aber nicht gleich das Kennwort für Ihr WLAN verraten möchten, dann können Sie neben dem Haupt­Internetzugang einen getrennten Gastzugang mit eigenem Netzwerknamen, Zeitlimit und WLAN­Kennwort einrichten. Über diesen kann Ihr Besuch
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 36
dann im Internet surfen, ohne dass er Zugang zu Ihrem lokalen Netzwerk hat.
Um einen Gastzugang einzurichten, schalten Sie die Option Einschalten ein.
Der Gastzugang verfügt über eine Abschaltautomatik, die das Gastnetzwerk nach Ablauf eines ausgewählten Zeitraumes automatisch deaktiviert.
Mit der Option Einschalten aktivieren Sie die Abschaltautomatik.
In der Home Network App können Sie den Gastzugang ebenfalls über den Taster Gast-
zugang ein- bzw. ausschalten.
Frequenzband
Im Feld Frequenzband wählen Sie den von Ihnen genutzten Frequenzbandmodus aus (siehe Kapitel
WLAN-Netzwerkmodus).
Netzwerkname
Im Feld Netzwerkname legen Sie den Namen des Gastnetzwerkes fest.
Schlüssel
Auch den Gastzugang sollten Sie verschlüsseln, um zu vermeiden, dass darüber jeder in Funkreichweite in Ihr Netzwerk eindringen und z. B. Ihre Internetverbindung mitnutzen kann. Zur Verfügung steht hier der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access).
Dieses Verfahren erlaubt individuelle Schlüssel aus
Buchstaben und Zahlen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen einfach über
die Tastatur eingegeben werden.
Geben Sie dazu eine entsprechende Anzahl von Zeichen in das Feld Schlüssel ein.
devolo WiFi Repeater+ ac
37 Netzwerkkonfiguration
Bei aktivierter WPS-Funktion, ist der Verschlüs­selungsstandard WPA3 aus technischen Grün­den nicht verwendbar.
Mehr Informationen dazu finden Sie im Ka­pitel 4.4.8 Wi-Fi Protected Setup (WPS).
QR-Code
Mit dem QR-Code können Sie die Verbindung zum Gastnetzwerk bequem für Mobilgeräte einrichten. Beim Scannen des Codes werden die Verschlüsse­lungseinstellungen des Gastnetzwerks automa­tisch auf das jeweilige Mobilgerät übertragen. Der QR-Code ist nur sichtbar, wenn das Gastnetzwerk eingeschaltet ist.

4.4.5Mesh-WLAN

Mesh
Alle WLAN-Adapter der devolo Magic-Serie sowie der WiFi Repeater+ ac, bieten Mesh-WLAN, also völlig neue und verbesserte WLAN-Funktionen:
b Mit Fast Roaming (IEEE 802.11r) wird die
Anmeldung eines WLAN-Endgerätes, wie z. B. Smartphones oder Tablets, beim Wechsel in einen anderen WLAN-Hotspot beschleunigt. Das ist gerade dann wichtig, wenn Nutzer sich mit ihren Mobilgeräten im Haus bewegen.
Die Funktion Fast Roaming ist nicht mit jedem WLAN-Endgerät kompatibel. Sollte es bei einem Ihrer Geräte zu Verbindungsproblemen kommen, dann deaktivieren Sie bitte diese Option.
Im Auslieferungszustand des WiFi Repeater+ ac ist Fast Roaming standardmäßig ausgeschaltet.
b Mit der Funktion Airtime Fairness werden
schnelle WLAN-Endgeräte bevorzugt behandelt. Ältere Geräte, die beispielsweise für einen Download viel Zeit benötigen, bremsen deshalb das WLAN nicht mehr aus.
b Das integrierte Bandsteering sorgt dafür, dass
alle WLAN-Endgeräte automatisch auf das optimale Frequenzband (2,4- und 5-GHz­Frequenzband) wechseln, um immer die beste WLAN-Verbindung zu nutzen.
Mit der Option Einschalten aktivieren Sie die Mesh-Funktion.
Im Auslieferungszustand des WiFi Repeater+ ac ist Mesh standardmäßig eingeschaltet.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 38

4.4.6Zeitsteuerung

Dieser Menüpunkt ist nur im Access Point­Modus verfügbar.
Im Bereich Zeitsteuerung legen Sie fest wann bzw. ob Ihr Funknetzwerk ein- bzw. ausgeschaltet ist.
WiFi Clone
Dieser Menüpunkt ist nur im Access Point­Modus verfügbar.
WiFi Clone ermöglicht es, die WLAN­Konfigurationsdaten eines vorhandenen WLAN­Access Points (z. B. Ihr WLAN-Router) einfach auf alle WLAN-Zugangspunkte zu übertragen (Single SSID). Sie starten den Vorgang mit der Option Konfiguration starten und drücken anschließend den WPS-Taster des Gerätes, dessen WLAN­Zugangsdaten (SSID und WLAN-Passwort) übernommen werden sollen.
WLAN-Zeitsteuerung einschalten
Um die Zeitsteuerung nutzen zu können, aktivie­ren Sie die Option Einschalten.
devolo WiFi Repeater+ ac
39 Netzwerkkonfiguration
Konfiguration
Pro Wochentag können Sie mehrere Zeiträume definieren, in denen Ihr Funknetzwerk eingeschaltet ist. Die Zeitsteuerung schaltet das Funknetzwerk daraufhin automatisch an bzw. aus.
Automatische Verbindungstrennung
Wenn Sie die Option Automatische Verbindungstrennung einschalten, wird das
Funknetzwerk erst ausgeschaltet, wenn das letzte WLAN-Endgerät sich abgemeldet hat.
Manuelles Ein- bzw. Ausschalten am Gerät (per Taster oder Schaltfläche) hat immer Vorrang vor der automatischen Zeitsteuerung. Die eingestellte Zeitsteuerung greift dann automatisch wieder beim nächsten definierten Zeitraum.

4.4.7Kindersicherung

Dieser Menüpunkt ist nur im Access Point­Modus verfügbar.
Mit dieser Funktion reglementieren Sie den WLAN­Zugang für bestimmte Geräte zeitlich. Um z. B. Ihre Kinder vor übermäßigem Internetkonsum zu schützen, können Sie hier festlegen, wie lange Ihre Kinder pro Tag das WLAN nutzen dürfen. Um die Kindersicherung einsetzen zu können, ist eine Synchronisation mit einem Zeitserver (im Internet) notwendig. Dazu muss der Zeitserver (System Verwaltung Zeitserver (NTP) des devolo WiFi Repeater+ acaktiviert sein und eine aktive Internetverbindung bestehen.
Der Zeitserver europe.pool.ntp.org ist stan­dardmäßig aktiviert. Mehr Informationen dazu finden Sie im Kapitel 4.6.2 Verwal- tung.
Wenn Sie ein Zeitkontingent (Nutzungsdauer in Stunden) oder einen Zeitraum (aktiv von bis) ein­richten möchten, aktivieren Sie die Option Ein- schalten. Geben Sie nun die MAC-Adressen der Geräte ein, für die Sie die Kindersicherung einrich­ten möchten.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 40
Unter Art legen Sie entweder ein Zeitkontingent (Zeitlimit) oder einen Zeitraum fest, in dem einge­tragene MAC-Adressen Zugang zum Internet er­halten sollen. Wählen Sie unter Intervall
auswählen den gewünschten Zeitrahmen.
Zeitkontingent einstellen
Unter Zeitkontingent lässt sich das Zeitlimit aus­wählen.
Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.
Zeitraum einstellen
Unter Zeitraum lässt sich der gewünschte Zeitraum auswählen. Nach der Eingabe des Intervalls geben Sie die gewünschte Start- und Endzeit im Stunden- und Minutenformat ein.
Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.
Wenn Sie ein Zeitkontingent (Zeitlimit) oder einen Zeitraum aus der Liste löschen möchten, klicken/ tippen Sie auf das Mülleimer-Symbol.

4.4.8Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) ist ein von der internationalen Wi-Fi Alliance entwickelter Verschlüsselungsstandard zur einfachen und schnellen Einrichtung eines sicheren Funknetzwerks. Die Sicherheitsschlüssel der jeweiligen WLAN-Geräte werden dabei automatisch und dauerhaft an die andere(n) WLAN-Station(en) des Funknetzwerks übermittelt.
devolo WiFi Repeater+ ac
41 Netzwerkkonfiguration
WPS-Verschlüsselung einschalten
Um die WPS-Verschlüsselung nutzen zu können, aktivieren Sie die Option Einschalten.
Es gibt zwei verschiedene Varianten zur Übermitt­lung dieser Sicherheitsschlüssel:
WPS mittels WPS-Pushbutton
1 Starten Sie den Verschlüsselungsvorgang am
WiFi Repeater+ ac, indem Sie
a entweder den WLAN-Taster auf der Vor-
derseite des Gerätes oder
a auf der Benutzeroberfläche unter WLAN
WPS-Pushbutton die entsprechende Schaltfläche Start drücken.
2 Anschließend drücken Sie entweder den WPS-
Taster des hinzuzufügenden WLAN-Gerätes oder aktivieren den WPS-Mechanismus in den
WLAN-Einstellungen des WLAN-Gerätes. Die Geräte tauschen nun die Sicherheitsschlüssel gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf. Die WLAN-LED auf der Vorderseite zeigt den Synchronisationsvor­gang durch Blinken an.
WPS mittels PIN
Um WLAN-Endgeräte in Ihrem Funknetzwerk mit­tels PIN-Variante sicher miteinander zu verbinden, geben Sie auf der Weboberfläche unter WLAN WPS WPS-PIN den von Ihrem Android-Smart­phone oder -Tablet generierten WPS-PIN ein und starten den Verschlüsselungsvorgang, indem Sie die entsprechende Schaltfläche Start drücken.
Die Nutzung des WPS-Verfahrens impliziert die Verwendung des Verschlüsselungsvarianten
WPA/WPA2 oder WPA2 oder WPA3/WPA2.
Bei aktivierter WPS-Funktion, ist der Verschlüs­selungsstandard WPA3 aus technischen Grün­den nicht verwendbar.
Mehr Informationen zu den Verschlüsse­lungsvarianten finden Sie im Kapitel 4.4.3 WLAN-Netzwerke.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 42
Beachten Sie daher die folgenden automatischen Einstellungen:
b ist vorab unter WLAN WLAN-Netzwerke
die Option keine Verschlüsselung ausgewählt, wird automatisch WPA2 gesetzt. Das neu generierte Kennwort wird unter WLAN WLAN-Netzwerke im Feld Schlüssel ange­zeigt.
b ist vorab unter WLAN WLAN-Netzwerke
die Option WPA/WPA2 ausgewählt, bleibt diese Einstellung mit dem zuvor vergebenen Kennwort erhalten.

4.4.9Nachbarnetzwerke

Im Bereich Nachbarnetzwerke werden sichtbare Funknetzwerke in Ihrer Umgebung angezeigt.

4.5 LAN

Im Bereich LAN nehmen Sie Netzwerkeinstellun­gen vor.

4.5.1Status

Hier sehen Sie den aktuellen LAN-Status des WiFi Repeater+ ac. Im Bereich Ethernet wird die Verbindungsgeschwindigkeit der an den beiden Netzwerkanschlüssen Port 1 und Port 2 angeschlossenen Netzwerkgeräte (z. B. PC, NAS etc.) angezeigt.
IPv4/IPv6
Abhängig davon, wie der WiFi Repeater+ ac mit dem Internet verbunden ist (IPv4 oder IPv6), wer­den aktuelle Netzwerkinformationen wie Adresse,
Subnetzmaske, Standard-Gateway und DNS­Server angezeigt.
devolo WiFi Repeater+ ac
43 Netzwerkkonfiguration

4.5.2IPv4/IPv6-Konfiguration

Im Auslieferungszustand ist nur die Option Netz­werkeinstellungen von einem DHCP-Server be­ziehen für IPv4 aktiviert, d. h. dass die IPv4-
Adresse automatisch von einem DHCP-Server be­zogen wird. Die aktuell zugewiesenen Netzwerk­daten sind (ausgegraut) sichtbar.
Ist bereits ein DHCP-Server zur Vergabe von IP­Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter), sollten Sie die Option
Netzwerkeinstellungen von einem DHCP-Server beziehen für IPv4 aktiviert lassen, damit der
devolo WiFi Repeater+ ac automatisch eine Adresse von diesem erhält.
Wenn Sie eine statische IP-Adresse vergeben möchten, nehmen Sie für die Felder Adresse,
Subnetzmaske, Standard-Gateway und DNS­Server entsprechend Einträge vor.
Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.
IPv6-Konfiguration
Wenn Sie eine automatische IP-Adressvergabe wünschen und bereits ein DHCP-Server zur Verga­be von IP-Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter) ist, aktivieren Sie die Option
Netzwerkeinstellungen von einem DHCP-Server beziehen, damit der devolo WiFi Repeater+ ac au-
tomatisch eine Adresse von diesem erhält.
Wenn Sie eine statische IP-Adresse vergeben möchten, nehmen Sie für die Felder Adresse,
Subnetzmaske, Standard-Gateway und DNS­Server entsprechend Einträge vor.
Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 44

4.6 System

Im Bereich System regeln Sie Einstellungen zur Si­cherheit sowie andere Gerätefunktionen des Ad­apters.

4.6.1Status

Hier können Informationen zum Adapter eingese­hen werden: aktuelles Datum und Uhrzeit, die Zeit­zone, MAC-Adresse des Adapters, Status der WLAN- und Haus-LED sowie der beiden Bedienta­ster.

4.6.2Verwaltung

In den Systeminformationen können in den Fel­dern Gerätename (Hostname) und Gerätestand- ort benutzerdefinierte Namen eingegeben werden. Beide Informationen sind besonders hilf­reich, wenn im Netzwerk mehrere devolo Geräte verwendet und diese identifiziert werden sollen.
Unter Zugriffskennwort ändern kann ein Login­Kennwort für den Zugriff auf die Weboberfläche gesetzt werden.
Im Auslieferungszustand des WiFi Repeater+ ac ist die eingebaute Weboberfläche nicht durch ein Kennwort geschützt. Sie sollten nach der Installati­on des WiFi Repeater+ ac diesen Schutz durch Ver­gabe eines Kennwortes aktivieren, um den Zugriff durch Dritte auszuschließen.
Geben Sie dazu zweimal das gewünschte neue Kennwort ein. Die Weboberfläche ist
devolo WiFi Repeater+ ac
45 Netzwerkkonfiguration
nun durch Ihr individuelles Kennwort vor unbefugtem Zugriff geschützt!
In den LED-Einstellungen kann die LED-Statusan­zeige der WLAN- und Haus-LED deaktiviert wer­den.
Ein Fehlerzustand wird dennoch durch entspre­chendes Blinkverhalten angezeigt.
Sie können die Bedientaster am Adapter komplett deaktivieren, um sich vor möglichen Veränderungen zu schützen. Deaktivieren Sie einfach die Option Einschalten Haustaster bzw. Einschalten WLAN-Taster.
Die Bedientaster sind im Auslieferungszustand des devolo WiFi Repeater+ ac aktiviert.
Unter Zeitzone kann die aktuelle Zeitzone, z. B. Eu­ropa/Berlin ausgewählt werden. Mit der Option Zeitserver (NTP) kann ein Zeitserver festgelegt werden. Ein Zeitserver ist ein Server im Internet, dessen Aufgabe darin besteht die genaue Uhrzeit zu liefern. Die meisten Zeitserver sind an eine Fun­kuhr gekoppelt. Wählen Sie Ihre Zeitzone und den Zeitserver, der devolo WiFi Repeater+ ac schaltet automatisch auf Sommer- und Winterzeit um.
devolo WiFi Repeater+ ac
Netzwerkkonfiguration 46

4.6.3Konfiguration

Gerätekonfiguration speichern
Um die aktive Konfiguration als Datei auf Ihrem Computer zu speichern, wählen Sie die entsprechende Schaltfläche im Bereich System
Konfiguration Gerätekonfiguration als Datei speichern. Der Download der aktuellen
Gerätekonfiguration startet.
Gerätekonfiguration wiederherstellen
Eine bestehende Konfigurationsdatei kann im Bereich System Konfiguration an den devolo WiFi Repeater+ ac gesendet und dort aktiviert werden. Wählen Sie eine geeignete Datei über die Schaltfläche Datei auswählen ... aus und starten Sie den Vorgang mit einem Klick auf die Schaltfläche Wiederherstellen.
Auslieferungszustand
Im Bereich System Konfiguration wird der WiFi Repeater+ ac mit der Option Zurücksetzen wieder in den ursprünglichen Auslieferungszustand versetzt.
Ihre persönlichen WLAN- als auch Repeater­Einstellungen gehen dabei verloren. Zuletzt vergebene Kennwörter für den
WiFi Repeater+ ac werden ebenfalls zurückgesetzt.
Alle aktiven Konfigurationseinstellungen lassen sich zu Sicherungszwecken auf Ihren Computer übertragen, dort als Datei ablegen und wieder in den WiFi Repeater+ ac laden. Auf diese Weise kön­nen Sie beispielsweise Konfigurationen für unter­schiedliche Netzwerkumgebungen erzeugen, mit denen Sie das Gerät schnell und einfach einrichten können.
Neu starten
Um den WiFi Repeater+ ac neu zu starten, wählen Sie im Bereich System Konfiguration die Schalt- fläche Neu starten aus.

4.6.4Firmware

Die Firmware des WiFi Repeater+ ac enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet devolo im Internet neue Versionen als Datei zum Download an, beispielsweise um bestehende Funktionen anzupassen.
Aktuelle Firmware
Die derzeit installierte Firmware des WiFi Repeater+ ac wird hier angezeigt.
devolo WiFi Repeater+ ac
47 Netzwerkkonfiguration
Firmware automatisch suchen und aktualisieren
Der WiFi Repeater+ ac kann auch automatisch nach einer aktuellen Firmware suchen. Aktivieren Sie dazu die Option Regelmäßig prüfen, ob ak- tualisierte Firmware verfügbar ist.
Der WiFi Repeater+ ac informiert Sie, sobald eine neue Firmware-Version vorliegt. Die Option ist standardmäßig aktiviert.
Mit der Option Aktualisierte Firmware automa­tisch einspielen installiert der WiFi Repeater+ ac
die zuvor gefundene Firmware automatisch.
Aktualisierte Firmware herunterladen
1 Haben Sie von der devolo-Internetseite eine
aktualisierte Firmware-Datei für den WiFi Repeater+ ac auf Ihren Computer herun­tergeladen, gehen Sie in den Bereich System Firmware  Update durchführen. Klicken Sie auf Datei auswählen… und wählen die heruntergeladene Datei aus.
2 Bestätigen Sie den Aktualisierungsvorgang mit
Update durchführen. Nach der erfolgreichen Aktualisierung der Firmware wird der WiFi Repeater+ ac automatisch neugestartet.
Stellen Sie sicher, dass der Aktualisierungsvor­gang nicht unterbrochen wird.

4.6.5Config Sync

Dieser Menüpunkt ist nur im Access Point­Modus verfügbar.
Config Sync ermöglicht eine über das gesamte Netzwerk einheitliche Konfiguration der devolo Geräte. Dazu gehören z. B. die folgenden Einstellungen:
b WLAN-Netzwerk b Gastnetzwerk b Mesh WLAN b Zeitsteuerung- und Zeitservereinstellungen.
Um Config Sync einzuschalten, aktivieren Sie die Option Einschalten.
Beachten Sie bitte, dass immer im ganzen Netzwerk das WLAN ein- bzw. ausgeschaltet wird. Beenden Sie daher zuerst Config Sync auf dem Gerät, welches Sie separat konfigurieren oder schalten möchten.
devolo WiFi Repeater+ ac
Anhang 48

5Anhang

5.1 Technische Daten

WLAN-Verschlüsse­lung
Geräte-Anschluss 2x Ethernet RJ45 Leistungsaufnahme Maximal: 5,6/0,5 W/A
Spannungsversor­gung
Temperatur (Lager/Betrieb)
Abmessungen (in mm, ohne Stecker)
Umgebungsbedin­gungen
Zulassungen CE
Die vollständigen technischen Daten finden Sie im Internet unter www.devolo.de
WPA/WPA2/WPA3 Perso­nal
Typisch:~4,6/0,5 W/A intern
196-250 V AC 50 Hz
-25°C bis 70 °C / 0°C bis 40°C
152 x 76 x 40 (HxBxT)
10-90% Luftfeuchtigkeit, nicht kondensierend
5.2 Frequenzbereich und Sende­leistung
5 GHz
Frequenzbereich 5150 – 5350 MHz
(802.11 a/h, n, ac) 5470 – 5590 MHz (802.11 ac
Kanalbandbreite 20 MHz (802.11 a/h)
20, 40 MHz (802.11 n) 20 MHz, 40 MHz, 80 MHz (802.11 ac)
Max. Sendeleistung 200 mW
(Kanal 36 – 64)/23 dBm 1000mW (Kanal 100 – 112)/30dBm
2,4 GHz
Frequenzbereich 2399,5 – 2484,5 MHz
(802.11 b, g, n)
.
Kanalbandbreite 20 MHz (802.11 b/g)
20, 40 MHz (802.11 n)
Max. Sendeleistung 100 mW/20 dBm
devolo WiFi Repeater+ ac
49 Anhang

5.3 Kanäle und Trägerfrequenzen

Kanal Trägerfrequenz im 5-GHz-Band
36 5180 MHz 40 5200 MHz 44 5220 MHz 48 5240 MHz 52 5260 MHz 56 5280 MHz 60 5300 MHz 64 5320 MHz 100 5500 MHz 104 5520 MHz 108 5540 MHz 112 5560 MHz
Kanal Trägerfrequenz im 2,4-GHz-Band
1 2412 MHz 2 2417 MHz 3 2422 MHz 4 2427 MHz 5 2432 MHz 6 2437 MHz
Kanal Trägerfrequenz im 2,4-GHz-Band
7 2442 MHz 8 2447 MHz 9 2452 MHz 10 2457 MHz 11 2462 MHz 12 2467 MHz 13 2472 MHz
devolo WiFi Repeater+ ac
Anhang 50

5.4 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit ei­nem separaten Sammelsystem:
Das Symbol des durchgestrichenen Müll­eimers auf dem Gerät bedeutet, dass es sich bei diesem Produkt um ein elektri­sches bzw. elektronisches Gerät im An­wendungsbereich des deutschen Elektrogesetzes (bzw. EU-WEEE-Richtli­nie) handelt. Derartig gekennzeichnete Altgeräte dürfen nicht im Hausmüll ent­sorgt werden. Sie können diese stattdes­sen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindeverwal­tung.
5.5 Allgemeine Garantiebedin­gungen
Wenden Sie sich bei einem Defekt innerhalb der Garantiezeit bitte an die Service Hotline. Die voll­ständigen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.de/support Annahme Ihres Gerätes ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist nicht möglich!
. Eine
devolo WiFi Repeater+ ac

Index

A
Access Point-Modus 20 Adapterausstattung Auslieferungszustand
B
Bedientaster 45 Bestimmungsgemäßer Gebrauch
C
CE 7 Config Sync Crossband Repeating
47
D
devolo Cockpit 24 devolo Home Network App devolo-Software DHCP-Server
43
E
Entsorgung 48, 50
F
Factory Reset 17
G
Garantie 50
H
Haus-LED 15 Heimnetzwerk
12
17, 25
22, 32
24
24
32
I
Inband Repeating 22, 32 integrierte Steckdose IPv4
43
17
L
LAN (Ethernet-Anschlüsse) 17 LED-Statusanzeige Lieferumfang
7
Login-Kennwort
12
18
27
R
Repeater-Modus 20 Repeater-Netzwerk Reset
12, 17
Reset-Taster
25
32
S
Sicherheitshinweise 8 SSID
35
Systemvoraussetzungen
18
V
Verwendete Symbole 6
W
WLAN-Antenne 17 WLAN-LED WPA/WPA2/WPA3
16
36
Z
Zeitserver 45
devolo WiFi Repeater+ ac
Loading...
