Nous vous remercions d’avoir acheté un appareil.
Veuillez lire ce manuel attentivement afin de pouvoir utiliser l‘appareil de manière optimale.

| 2

Sommaire

Mention des responsables du contenu .............................2

Recommandations de sécurité .........................................2

Caractéristiques techniques et présentation des fonc-

tions .........................................................................3

1. Installation ...............................................................4

1.1 Montage de la station .............................................4

1.2 Mise en place des tubes dans les raccords à bague

sertie ........................................................................5

2. Remplissage et rinçage de l’installation ...............5

3. Vidange de l’installation .........................................6

4. Clapet antiretour ....................................................6

5. Dispositif de sécurité .............................................. 6

Recommandations de sécurité

Veuillez lire attentivement les recommandations de sécurité
suivantes afin d‘éviter tout dommage aux personnes et aux
biens.

Prescriptions

Pour toute opération effectuée sur l‘appareil, veuillez prend­re en considération

- les règles sur la prévention des accidents,

- les règles sur la protection de l‘environnement,

- les règles de l’Institut National de Recherche et de Sé-

curité pour la prévention des accidents du travail et des
maladies professionnelles,

- les règles de sécurité DIN, EN, DVGW, TRGI, TRF et

VDE

Ce manuel d‘instructions vise exclusivement les techniciens

habilités.

- Toute opération électrotechnique doit être effectuée par

un technicien en électrotechnique.

- La première mise en service de l‘appareil doit être ef-

fectuée par le fabricant ou par un technicien désigné par
celui-ci.

Déclaration de conformité

Nous, l‘entreprise DEVILLE THERMIQUE , F-69 720 Saint
Laurent de Mure, déclarons sous notre entière responsa­bilité que le produit est conforme aux règles
techniques suivantes:

EN 55 014-1
EN 60 730-1

La marque est apposée sur ledit produit conformé­ment aux dispositions des directives suivantes:

89/336/EWG
73/ 23/EWG

3 |

Station solaire avec régulateur intégré

• Design exceptionnel

• Dispositif de sécurité avec vanne de sécurité et ma­nomètre

• Dispositif de remplissage et de vidange

• Support mural avec vis et chevilles

• Boîtier thermo-isolant

Caractéristiques techniques
Matériel:

Robinetterie: en laiton
Joints plats: Klingerit, max. 200°C
Bague: VITON / EPDM, max. 180 °C
Clapet antiretour solaire: PPS,
max. 180 °C
Isolant: EPP, max. 120 °C,

Température maximale admis­sible:

0 ... 120 °C, pour courte durée
180 °C

Dimensions:
environ 230 x 500 mm (boîtier ther­mo-isolant inclu)
Distance axe / mur: 62 mm

Des décharges électrostati­ques peuvent endommager
les composants électroni­ques!

Attention! composants à
haute tension

Montage: mural
Raccords: femelle 3/4’’
Pompe de circulation: WILO Star

ST20/6 ou ST 20/7 (non inclue)
Alimentation:

220 ... 240 V~

Pression de fonctionnement:

max. 8 bars
Diamètre nominal:

DN15

Pression de ressort du clapet
antiretour:

200 mm de colonne d‘eau
Débitmètre: 0,5 ... 5 l/min,

1 ... 13 l/min (standard) ou
8 ... 30 l/min

| 4

1. Installation

1.1 Montage de la station

• Déterminer le lieu de montage de la station solaire.

• Retirer l‘ensemble de la station solaire de l‘emballage.

• Retirer la partie avant du boîtier thermo-isolant de la station.
Laisser la station solaire vissée sur la partie postérieure
dudit boîtier!

• Marquer sur le mur les trous à percer à travers la partie
postérieure du boîtier, puis percer avec une perceuse de
8 mm. Introduire les chevilles inclues dans le matériel
de montage (page 8) dans les trous percés.

• Fixer l‘ensemble de la station solaire au mur avec les vis

inclues dans le matériel de montage (vis de fixation 6 x

60 mm). Utiliser, pour cela, un tournevis cruciforme!

• Raccorder le ballon et les panneaux à la station solaire
à l‘aide des tubes de jonction.

1 Support mural

2 Partie postérieure du boîtier

thermo-isolant

3 Régulateur

4 Partie avant du boîtier thermo-

isolant

5 Débitmètre
6 Vanne de rinçage KFE

7 Pompe

8 Vanne à bille, à clé, avec clapet

antiretour intégré

9 Tête de sécurité avec vanne de

remplissage KFE

10 Manomètre thermique 0 ... 6 bars

11 Purgeur manuel

12 Vanne de sécurité solaire 6 bars

13 Tube coudé en inox, raccord

femelle 3/4“

14 Manchon de raccordement pour

vase solaire

Veu illez lire les i ndication s s uivantes avant
d‘introduire les tubes dans les raccords à bague
sertie!

Tous les écrous des raccords ont été bloqués en usine. Il
n‘est donc, en principe, pas nécessaire de les bloquer à nou­veau. Il est cependant conseillé de contrôler leur étenchéité
lors de la première mise en service de la station solaire
(épreuve de pression).

5 |

1.2 Mise en place des tubes dans les raccords à bague sertie

• Enfiler l‘écrou à chapeau (2) dans le tube en cuivre
(1). Y enfiler ensuite la bague sertie en laiton (3).
Laisser le tube dépasser de la bague de 3 mm afin
que l‘assemblage soit bien étanche et résistant à la
pression.

• Introduire la douille (4) dans le tube en cuivre (1).

• Enfoncer le tube en cuivre (1) avec les pièces déjà
assemblées (2; 3; 4) dans le corps du raccord à bague
sertie (5) jusqu‘à la butée d‘arrêt.

• Serrer l‘écrou à chapeau d‘abords à la main. Le ser­rer ensuite avec une clé plate d‘au moins un tour
complet.

Veuillez prendre en considération ce qui suit:

2. Remplissage et rinçage de l‘installation

• Raccorder le tuyau à pression à la vanne KFE située
sous le manomètre et ouvrir ladite vanne.

• Raccorder le tuyau de rinçage à la vanne KFE située au
niveau du débitmètre et ouvrir ladite vanne.

• La fente de la vis de réglage du débitmètre doit être
horizontale. Cela signifie que la vanne à bille intégrée
est fermée (voir mode d‘emploi du débitmètre). Ou­vrir le clapet antiretour situé au-dessus de la pompe
en ouvrant la vanne à bille de 45° (pour qu‘elle soit à
moitié ouverte, à moitié fermée), à l‘aide d‘une clé plate
de 14 mm

• Verser suffisamment de liquide caloporteur dans le
récipient d‘un dispositif de remplissage et de rinçage
(non inclu dans le matériel d‘installation) et remplir
l‘installation solaire avec celui-ci.

• Rincer le circuit solaire à l‘aide du dispositif de rem­plissage et de rinçage pendant au moins 15 minutes.
Pour purger l‘installation complètement, dévisser
(brièvement) de temps en temps la vis de réglage du
débitmètre (fente verticale).

• Ne jamais rincer l‘installation solaire, ni en éprouver la
pression uniquement avec de l‘eau. Étant donné qu‘il
n‘est jamais possible de purger l‘installation complète­ment, des dommages dus au gel sont susceptibles de
se produire.

• Fermer la vanne de rinçage KFE (vanne de vidange) lors­que la pompe de remplissage est activée et augmenter
la pression du système à environ 6 bars. La pression du
système est affichée sur le manomètre.

Afin de permettre la libre dilatation des tubes, il est in­dispensable d‘utiliser les pièces de robinetterie conçues à
cet effet (manchons de dilatation) ou des tubes à plusieurs
coudes (au moins deux de 90°) qui devront être raccordés
en forme d‘escalier.

En ce qui concerne le raccordement des tubes en forme
d‘escalier, la distance entre les coudes devra être supérieure
au double du diamètre des tubes en cm.

[Exemple: diamètre des tubes = 18 mm; distance entre les
coudes supérieure à 36 cm].

• Fermer la vanne de remplissage et désactiver la pompe
du dispositif de remplissage et de rinçage. Dévisser
légèrement la vis de fixation du débitmètre (fente
verticale).

• Purger la partie de l‘installation située au-dessus des
panneaux jusqu‘à ce que le liquide employé sorte sans
bulles. Augmenter à nouveau la pression épreuve à en­viron 6 bars et contrôler l‘étanchéité de l‘installation.
En cas de fortes pertes de pression du manomètre, cela
sera du à une fuite de liquide dans le système.

• Régler la pression de fonctionnement selon les
indications du fabricant (entre 1,8 et 2,3 bars si les
panneaux sont situés à 5-10 mètres au-dessus du ma­nomètre; tenir compte de la pression amont du vase
d‘expansion ).

• Activer la pompe de circulation à la vitesse maximale
(voir mode d‘emploi des pompes) et la laisser activée
pendant minimum 15 minutes.

• Régler ensuite la pompe de circulation à la vitesse
désirée.

• Régler le débit du débitmètre selon les indications du
fabricant de panneaux.

• Retirer les tuyaux du dispositif de remplissage et visser
les bouchons des vannes de remplissage et de rinça­ge.

• Contrôler à nouveau l‘étanchéité de l‘installation.
Ouvrir à fond la vanne à bille située au-dessus de la
pompe.

• Poser la partie avant du boîtier thermo-isolant sur la
station solaire.

5

4

3

2

1

> 3 mm

| 6

3. Vidange de l‘installation

• Ouvrir le clapet antiretour de la vanne à bille (en tenant
compte de l‘indication suivante).

• Ouvrir les purgeurs situés au niveau le plus élevé de
l‘installation (au-dessus des panneaux).

• Ouvrir la vanne KFE située au niveau le plus bas

de l‘installation et le plus près possible du raccord
de l‘accumulateur (non compris dans le matériel
d‘installation) ou la vanne de rinçage KFE (vanne de
vidange) ainsi que la pompe.

4. Clapet antiretour

• Le clapet antiretour de la station solaire est intégré
dans la vanne à bille située au-dessus de la pompe de
circulation et a une pression d‘ouverture de 200 mm
de colonne d‘eau.

• Pour pouvoir vider l‘installation complètement, le clapet
antiretour doit être ouvert. Pour ouvrir ledit clapet,
tourner la vis de la vanne de 45°. La bille de la vanne
pousse le clapet antiretour et l‘ouvre.

• Pour que l‘installation fonctionne correctement, la
vanne à bille doit être complètement ouverte.

• Afin d‘éviter toute circulation défectueuse (à l‘intérieur
des tuyaux), il est nécessaire de doter la ligne de départ
(allant du panneau à l‘accumulateur) d‘un thermosiphon
ou d‘un deuxième clapet antiretour.

5. Dispositif de sécurité

• La station solaire est équipée d‘une vanne de sécurité
à membrane thermique conforme aux exigences des
règles techniques locales. Veuillez prendre en considé­ration les indication suivantes concernant le montage
et le fonctionnement de l‘installation:

• La vanne de sécurité doit être placée de manière à ce
que l‘on puisse y accéder facilement. Aucune vanne
d‘arrêt ne devra réduire l‘efficacité de ladite vanne de
sécurité, ni rendre celle-ci inefficace!

• Ne pas installer de séparateur d‘impuretés, ni d‘autres
types de resserrements entre la zone du panneau et la
vanne de sécurité!

• Le diamètre du tuyau d‘évacuation doit être égal à celui
de la sortie de la vanne; la longueur maximale dudit
tuyau doit être égale à 2 mètres; ne pas employer plus
de 2 coudes. En cas de dépassement de ces données
maximales (2 coudes, tuyau de 2 mètres de long), utiliser
un tuyau d‘évacuation de taille supérieure. La longueur
de ce tuyau ne devra cependant pas dépasser 4 mètres
et il ne sera pas permis d‘employer plus de 3 coudes

• Au cas où vous placeriez le tuyau d‘évacuation dans un
tuyau de vidange ayant un entonnoir, veillez à ce que
la taille du tuyau de vidange utilisé soit au moins égale
au double de la section transversale de l‘entrée de la
vanne. Veillez également à ce que le tuyau d‘évacuation
soit installé incliné; l‘embouchure dudit tuyau doit rester
dégagée et pouvoir être observée; elle doit être placée
de manière à ne constituer aucun danger pour personne
lors des vidanges.

• La pratique a démontré qu‘il est utile d‘installer un
bidon sous le tuyau d‘évacuation. Lorsque la vanne
de sécurité est mise en marche, le fluide du système
peut être recueilli et utilisé de nouveau pour remplir
l‘installation (en cas de basse pression de celle-ci).

ouvrir la vanne
à bille

fermer la vanne
à bille

vanne à bille

ouverte fermée

!

| 8

Note

Le design et les caractéristiques du régulateur sont suceptibles d’être modifiés sans préavis.
Les images sont susceptibles de différer légèrement du modèle produit.

DEVILLE THERMIQUE

B.P. 43 – ZAC Les Marches du Rhône Est
69 720 Saint Laurent de Mure
France

DeltaSol

®

BS

Nous vous remercions d’avoir acheté cet appareil.
Veuillez lire ce manuel avec soin avant d’utiliser l’appareil.

DeltaSol

®

BS

Montage
Raccordements
Utilisation
Détection de pannes
Exemples d’application

Manuel

© 06257 deltasol_bs.mon.fr.indd

| 2

DeltaSol

®

BS

Sommaire

Achevé d’imprimer .............................................................2

Recommandations de sécurité ..........................................2

Caractéristiques techniques et présentation des fonc-

tions ......................................................................................3

1. Installation .............................................................5

1.1 Montage ................................................................................... 5

1.2 Branchement électrique ....................................................... 5

1.2.1 Système de chauffage solaire standard .............................. 6

1.2.2 Système de chauffage solaire avec chauffage d’appoint . 6

2. Utilisation et fonctionnement ..............................7

2.1 Touches de réglage ................................................................ 7

2.2 Écran System Monitoring ..................................................... 7

2.2.1 Indicateur de canaux ............................................................. 7

2.2.2 Réglette de symboles ............................................................ 7

2.2.3 Indicateur de schémas de systèmes .................................. 8

2.3 Signification des voyants ....................................................... 8

2.3.1 Voyants de l’indicateur de schémas de systèmes ........... 8

2.3.2 Voyants LED ............................................................................ 8

3. Première mise en service .....................................9

4. Paramètres de réglage et canaux d’affichage .. 10

4.1 Présentation des canaux ....................................................10

4.1.1-6 Canaux d’affichage ............................................................... 11

4.1.7-19 Canaux de réglage ............................................................... 12

5. Détection de panne ............................................ 17

5.1 Divers .....................................................................................18

Recommandations de sécurité

Veuillez lire attentivement les recommandations de sécurité
suivantes afin d‘éviter tout dommage aux personnes et aux
biens.

Prescriptions

Pour toute opération effectuée sur l‘appareil, veuillez prend­re en considération

- les règles sur la prévention des accidents,

- les règles sur la protection de l‘environnement,

- les règles de l’Institut National de Recherche et de Sé­curité pour la prévention des accidents du travail et des
maladies professionnelles,

- les règles de sécurité DIN, EN, DVGW, TRGI, TRF et
VDE

Ce manuel d‘instructions vise exclusivement les techniciens

habilités.

- Toute opération électrotechnique doit être effectuée par
un technicien en électrotechnique.

- La première mise en service de l‘appareil doit être ef­fectuée par le fabricant ou par un technicien désigné par
celui-ci.

Déclaration de conformité

Nous, l‘entreprise DEVILLE THERMIQUE , F-69 720 Saint
Laurent de Mure, déclarons sous notre entière responsa­bilité que le produit DeltaSol BS est conforme aux règles
techniques suivantes:

EN 55 014-1
EN 60 730-1

La marque est apposée sur ledit produit conformé­ment aux dispositions des directives suivantes:

89/336/EWG
73/ 23/EWG

© 06257 deltasol_bs.mon.fr.indd

3 |

DeltaSol

®

BS

!







• Écran System Monitoring

• Jusqu’à 4 sondes de tempéra­ture Pt1000

• Bilan thermique

• Contrôle des fonctions

• Simplicité de maniement et
d’utilisation

• Boîtier facile à monter et de
design exceptionnel

• options: réglage de vitesse,
totaliseur solaire d’heures de
fonctionnement et fonction
thermostat

Caractéristiques techniques
Boîtier:

en plastique, PC-ABS et PMMA

Protection: IP 20 / DIN 40050
temp. ambiante: 0 ... 40 °C
Dimensions: 172 x 110 x 46 mm
Mon t ag e : mu r a l , po s s ib i li t é

d’installation dans un tableau de com­mande

Affichage: écran System Monitor pour
visualiser l’ensemble de l’installation,
affichage de 16 segments, affichage de
7 segments, 8 symboles pour contrô­ler l’état du système et 1 voyant de
contrôle

Maniement: avec les 3 boutons-pres­sion sur le devant du boîtier

Fonctions: régulateur différenciel de
température avec fonctions optionnel­les. Contrôle des fonctions conformé­ment aus directives BAW, totaliseur
d’heures de fonctionnement de la
pompe solaire, fonction de capteur
tubulaire, réglage de vitesse et bilan de
quantité de chaleur

Entrées: pour 4 sondes de tempéra­ture Pt1000

Sorties: selon la version, cf. tableau
„Modèles de régulateur“

Courant d’alimentation:
220 ... 240 V~

Courant de branchement total:
4 (2) A 220 ... 240 V~

Mode de fonctionnement:

Type 1.y

Courant de branchement par
relais:

relais semi-conducteur:
1 (1) A 220 ... 240 V~

relais électromagnétique:
2 (1) A 220 ... 240 V~

Étendue de la fourniture:

1 x DeltaSol® BS

1 x sachet contenant les accessoires
1 x fusible de rechange T4A
2 x vis et cheville
4 x archets de décharge de traction
et vis

Supplémentaire dans le paquet complet:
1 x sonde FKP6
2 x sonde FRP6

© 06257 deltasol_bs.mon.fr.indd

| 4

DeltaSol

®

BS

Exemples d’application DeltaSol® BS

Système de chauffage

solaire standard

Système de chauffage solaire

avec chauffage d’appoint

Pour plus d’informations
sur les raccordements
des systèmes ci-contre,
cf. chapitre 1.

© 06257 deltasol_bs.mon.fr.indd

5 |

DeltaSol

®

BS

écran

boutons-pression

fusible T4A

passages pour câbles avec
décharge de traction

couvercle

1.1 Montage

Effectuez le montage de l’appareil dans une pièce sèche.
Afin d’assurer le bon fonctionnement de l’appareil, veiller
à ne pas l’exposer à des champs électromagnétiques trop
forts. Le régulateur doit pouvoir être séparé du réseau
électrique par le biais d’une installation supplémentaire avec
un espace de coupure d’au moins 3 mm sur tous les pôles
ou par le biais d’un dispositif de coupure (coupe-circuit),
conformément aux règles d’installation en vigueur. Veillez
à maintenir le câble de branchement électrique séparé des
câbles des sondes.

1. Desserrez la vis cruciforme du couvercle et retirez celui­ci en tirant vers le bas.

2. Marquez le point de fixation supérieur (pour la suspen­sion) et pré-montez la cheville avec la vis correspondan­te.

3. Placez le boîtier sur le point de fixation supérieur et
marquez le point de fixation inférieur (pour l’attache)
(distance entre les trous de 130 mm); ensuite, placez la
cheville inférieure.

4. Accrochez le boîtier en haut et fixez-le avec la vis de
fixation inférieure .

1. Installation

Attention!
Débrancher le régulateur du réseau
électrique avant de l’ouvrir.

1.2. Branchement électrique

L’alimentation électrique du régulateur doit passer par un
interrupteur externe (dernière étape de l’installation!) et

la tension d’alimentation doit être comprise entre 220...
240 V~ (50 ... 60 Hz). Des câbles flexibles doivent être fixés

au boîtier avec les archets de décharge de traction compris
dans les accessoires et les vis correspondantes.

Le régulateur est équipé d’ deux relais aux quels des
appareils de consommation comme des pompes, des
soupapes etc. peuvent être branchés:

• Relais 1

18 = conducteur R1

17 = conducteur neutre N

13 = borne de prise de terre

• Relais 2 (PG 68.30 et 69.30)

16 = conducteur R2
15 = conducteur neutre N
14 = borne de prise de terre

Les sondes de température (S1 à S4) doivent être
branchées aux bornes suivantes (les pôles sont inter­changeables):

1 / 2 = sonde 1 (p. ex. sonde du capteur 1)
3 / 4 = sonde 2 (p. ex. sonde du réservoir 1)
5 / 6 = sonde 3 (p. ex. sonde TSPO)
7 / 8 = sonde 4 (p. ex. sonde TRL)
Le branchement électrique s’effectue aux bornes:

19 = conducteur neutre N
20 = conducteur L
12 = borne de prise de terre

suspension

attache

Des décharges électrostatiques peuvent endom­mager les composantes électroniques!

Composantes à haute tension!

Indication:
Les relais du dispositif de réglage de vitesse de rotation sont des relais
semi-conducteurs. Ils nécessitent une charge minimale de 20 W (puissance
d’absorbtion des appareils de consommation) pour pouvoir fonctionner
correctement. En cas de raccordement de relais auxiliaires, de vannes
motorisées et semblables, branchez le condensateur compris dans le maté­riel de montage parallèlement à la sortie de relais correspondante.
Attention: en cas de raccordement de relais auxiliaires ou de vannes, réglez
la vitesse de rotation minimale à 100 %.

bornes de réseau

fusible

bornes d’appareils de
consommation

bornes des sondes

bornes de prise de terre

© 06257 deltasol_bs.mon.fr.indd

| 6

DeltaSol

®

BS

S1

S2

S4 / TRET

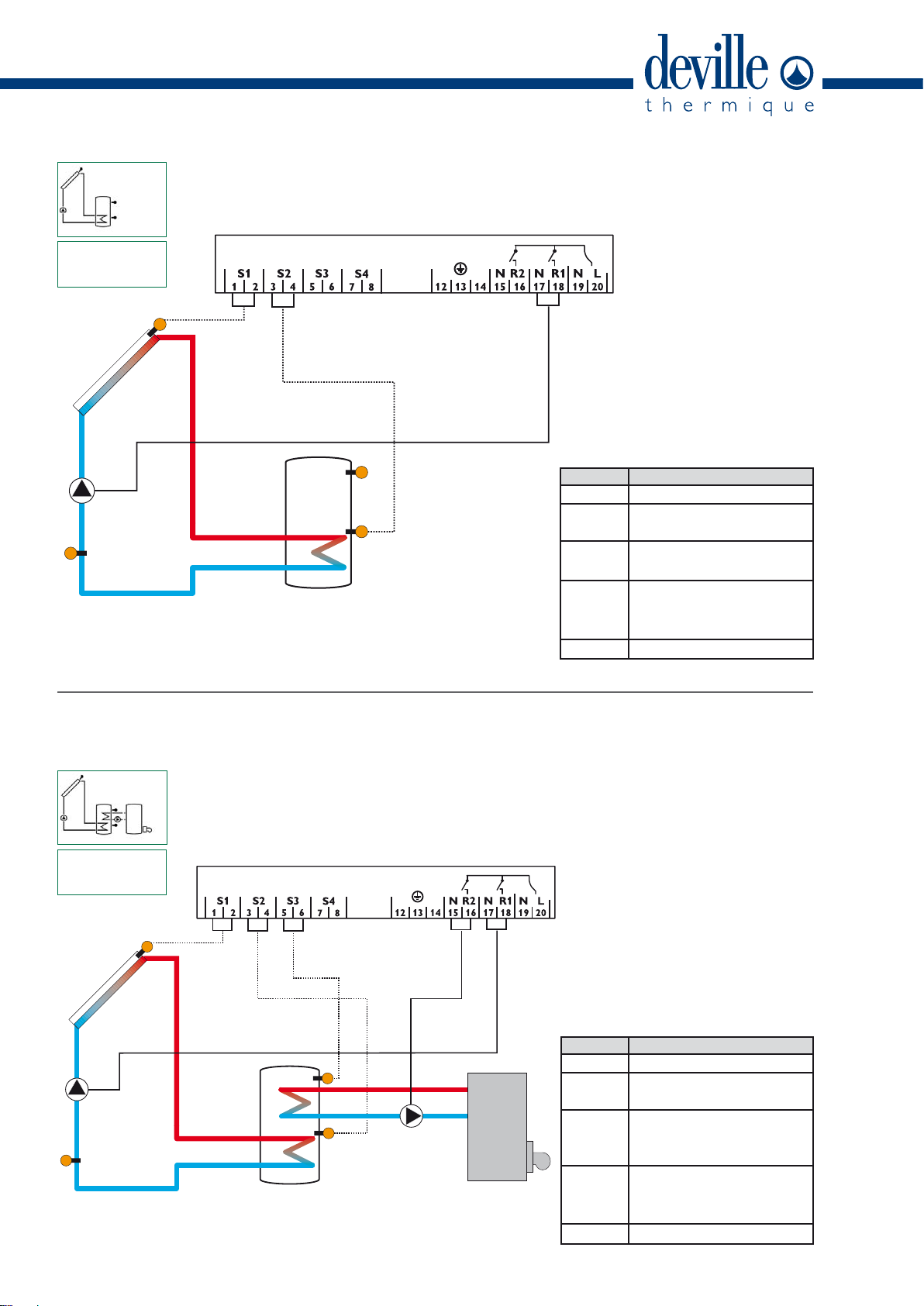

1.2.1 Disposition des bornes: système 1 Système de chauffage solaire standard avec 1 réser-

voir, 1 pompe et 3 sondes. La sonde S4 / TRET peut s’utiliser
optionnellement pour effectuer des bilans de quantité de
chaleur.

R1

INST 1

S3

R2

S1

S2

R1

S3

S4 / TRL

Système de chauffage solaire avec chauffage
d’appoint, 1 réservoir, 3 sondes et chauffage d’appoint.

La sonde S4 / TRET peut s’utiliser optionnellement pour
effectuer des bilans de quantité de chaleur.

INST 2

1.2.2 Disposition des bornes: système 2

Symbol Beschreibung

S1 Sonde de capteur
S2 Sonde inférieure de

réservoir

S3 Sonde supérieure de

réservoir (optionel)

S4 /

TRET

Sonde pour bilan de

quantité de chaleur

(optionnel)

R1

Pompe solaire

Symbol Beschreibung

S1 Sonde de capteur
S2 Sonde inférieure de

réservoir

S3 Sonde supérieure de

réservoir / sonde du

thermostat

S4 /

TRET

Sonde pour bilan de

quantité de chaleur

(optionnel)

R1

Pompe solaire

© 06257 deltasol_bs.mon.fr.indd

7 |

DeltaSol

®

BS

1

3

2

reculer

avancer

SET

(selection / mode d’opération)

L’écran System-Monitoring se compose de 3 champs:
l’indicateur de canaux, la réglette de symboles et
l’indicateur de schémas de systèmes (schéma actif
des systèmes).

L’indicateur de canaux est constitué de deux lignes. La
ligne supérieure est une ligne alphanumérique d’affichage de
16 segments (affichage de texte). Cette ligne affiche surtout
des noms de canaux / des niveaux de menu. La ligne inféri­eure est une ligne d’affichage de 7 segments qui affiche des
valeurs de canaux et des paramètres de réglage.
Les températures et les différences de température sont
affichées avec les unités ou .

2.2.1 Indicateur de canaux

uniquement indicateur de canaux

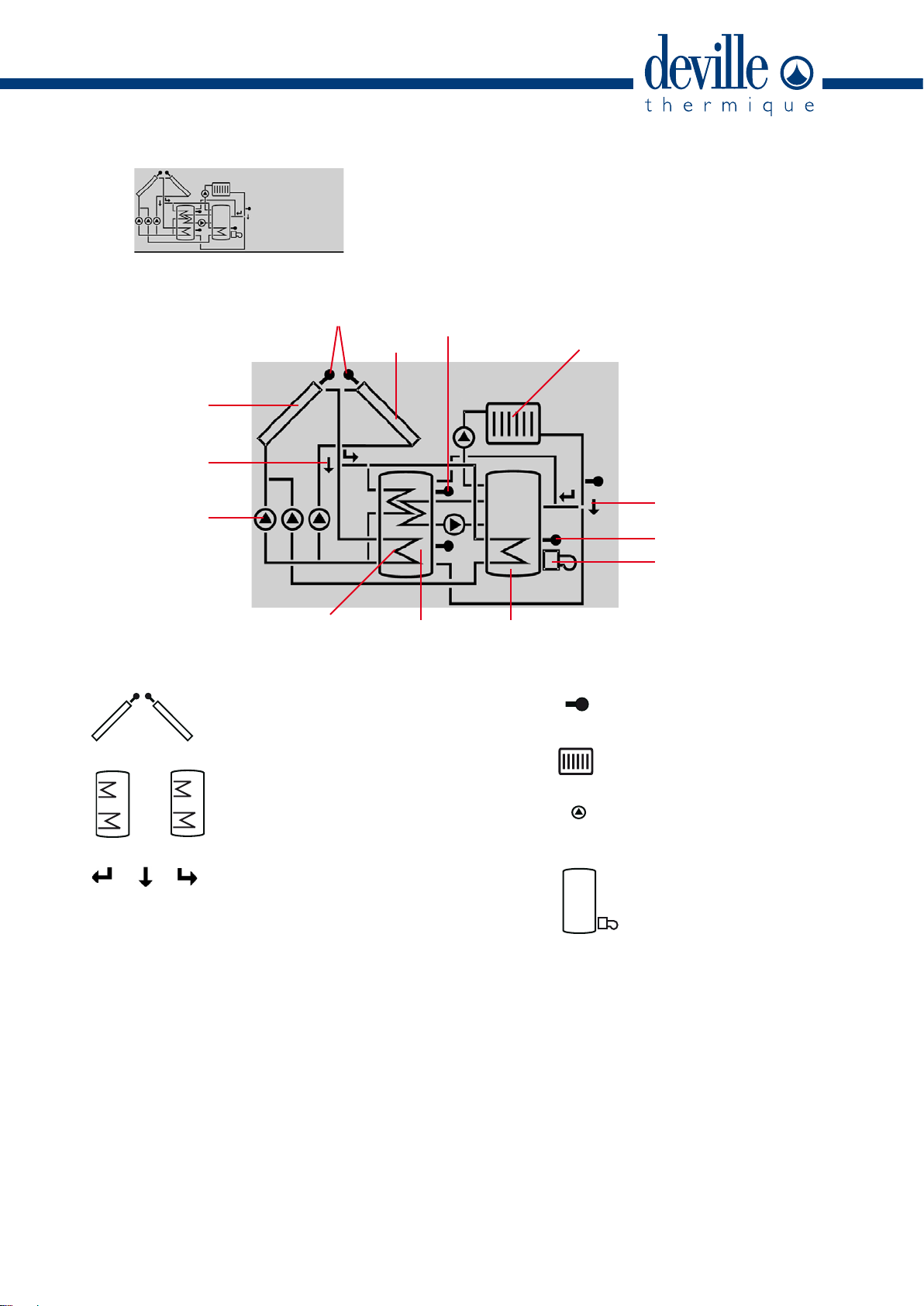

2.2.2 Réglette de symboles

Les symboles supplémentaires de la réglette de symboles
indiquent l’état actuel du système.

uniquement réglette de symboles

2. Utilisation et fonctionnement

2.1 Touches de réglage

Pour commander le régulateur, utilisez les 3 touches situ­ées sous l’écran. La touche 1 sert à avancer dans le menu
d’affichage ou à augmenter des valeurs de réglage. La touche
2 sert à la fonction inverse.

Pour régler des valeurs, appuyer 2 secondes sur la touche

1. Dès que l’écran affiche une valeur de réglage, le symbole

apparaît. Pour passer maintenant au mode de réglage,

appuyez sur la touche 3.

 Sélectionner le canal avec les touches 1 et 2
 Appuyer brièvement sur la touche 3, le symbole clig-

note (mode )

 Régler la valeur avec les touches 1 et 2
 Appuyer sur la touche 3, l’indication réapparaît et

reste affichée, la valeur réglée est enregistrée

2.2 Écran System-Monitoring

!







Écran System-Monitoring com­plet

Symbole normal clignotant

Relais 1 activé

Relais 2 activé

Limitation maximale du
réservoir activée /
température maximale du
réservoir dépassée

Fonction de refroidissement du
capteur activée
Fonction de refroidissement du
réservoir activée

Option antigel activée

Limitation minimale du capteur
activée
Fonction antigel activée

Déconnexion de sécurité du
capteur activé ou déconnexion de
sécurité du réservoir

+

Sonde défectueuse

+

Fonctionnement manuel activé

Un canal de réglage est modifié
Mode SET

© 06257 deltasol_bs.mon.fr.indd

| 8

DeltaSol

®

BS

L’indicateur de schémas de systèmes (schéma actif des sys­tèmes) indique les schémas sélectionnés. Cet indicateur se
compose de plusieurs symboles d’éléments des systèmes
qui, selon l’état actuel du système de chauffage, clignotent,
restent affichés ou sont masqués.

sondes

capteur 1

capteur 2

pompes

circuit de chauffage

sonde
symbole supplémentaire

Fonctionnement chalu­meau

soupape

réservoir

échangeur de chaleur du
réservoir

réservoir 2 ou chauffage
d’appoint (avec symbole sup­plémentaire)

sonde supérieure du
réservoir

vanne

Capteurs
avec sonde de capteur

Pompe

Soupape à 3 voies

Seules la direction d’écoulement ou la
position actuelle sont indiquées.

Circuit de chauffage

Réservoirs 1 et 2

avec échangeur de chaleur

Chauffage d’appoint
avec symbole de chalu­meau

Sonde de température

2.2.3 Indicateur de schémas de systèmes

uniquement indicateur de schémas
de systèmes

vert constant: fonctionnement correct
rouge/vert clignotant: phase d’initialisation
mode fonctionnement manuel
rouge clignotant: sonde défectueuse (le symbole

de sonde clignote rapidement)

2.3 Signification des voyants

2.3.2 Voyants LED

2.3.1 Voyants de l’indicateur de schémas
de systèmes

• Les pompes clignotent pendant la phase d’initialisation

• Les sondes clignotent lorsque les canaux d’affichage cor-

respondants sont sélectionnés sur l’écran.

• Les sondes clignotent très vite lorsque l’une d’entre elles

est défectueuse.

• Le symbole de chalumeau clignote lorsque le chauffage

d’appoint est activé.

© 06257 deltasol_bs.mon.fr.indd

9 |

DeltaSol

®

BS

3. Première mise en service
Lors de la première mise en service, réglez avant tout le schéma de système désiré

1. Brancher l’appareil au réseau électrique. Le régulateur

met en marche une phase d’initialisation dans laquelle le
voyant de contrôle clignote en vert et en rouge. Après
cette phase d’initialisation, le régulateur passe au mode de
fonctionnement automatique avec les réglages de fabrication.
Le schéma de système préréglé est INST 1.

2. - Sélectionner INST

- Passer au mode (cf. 2.1)

- Sélectionner le schéma de système avec l’indice Arr

- Enregistrer le réglage effectué en appuyant sur la touche

Maintenant, le régulateur est en ordre de marche avec les
réglages de fabrication pour un fonctionnement optimal.

Présentation des systèmes:

INST 1 : système de chauffage standard

INST 2 : système de chauffage avec chauffage d’appoint

1

3

2

reculer

avancer

SET

(sélection / mode d’opération)

Voyant de con t­rôle

INST 1

INST 2

© 06257 deltasol_bs.mon.fr.indd

| 10

DeltaSol

®

BS

4. Paramètres de réglage et canaux d’affichage

4.1 Présentation des canaux

Legende:

x

Le canal correspondant est présent.

x*

Le canal correspondant est présent uniquement lorsque
l’option respective est activée.



Le canal correspondant est présent uniquement lorsque
l’option „Bilan de quantité de chaleur“ (OCAL) est acti-
vée.

GELT

Le canal „Concentration antigel“ (GEL%) s’affiche unique­ment lorsque le „Type d’antigel“ (GELT) n’est ni de l’eau,
ni du Tyfocor LS / G-LS (MEDT 0 ou 3).



Le canal correspondant est présent uniquement lorsque
l’option „Bilan de quantité de chaleur“ (OCAL) est deac-

tivée.

Indication:

S3 et S4 s’affichent uniquement lorsque les sondes de tem­pérature sont branchées.

Valable uniquement dans

Canal

INST Descriptif Page

1 2*

CAP x x Température du capteur 1 11
TR x Température du réservoir 1 11
TIR x Température du réservoir 1 en bas 11
TSR x Température du réservoir 1 en haut 11
S3 x Température de la sonde 3 11
TRET

 

Température de la sonde retour 11

S4

 

Température de la sonde 4 11
n % x Vitesse de rotation du relais 1 11
n1 % x Vitesse de rotation du relais 1 11
h P x Heures de fonctionnement du relais 1 11
h P1 x Heures de fonctionnement du relais 1 11
h P2 x Heures de fonctionnement du relais 2 11
kWh

 

Quantité de chaleur en kWh 12
MWh

 

Quantité de chaleur en MWh 12
INST 1-2 Système de chauffage
DT O x x Différence temp. de branchement 13
DT F x x Différence temp. débranchement 1 13
DT N x x Différence de température nominale 13
AUG x x Augmentation 13
R MX x x Température maximale du réservoir 1 13

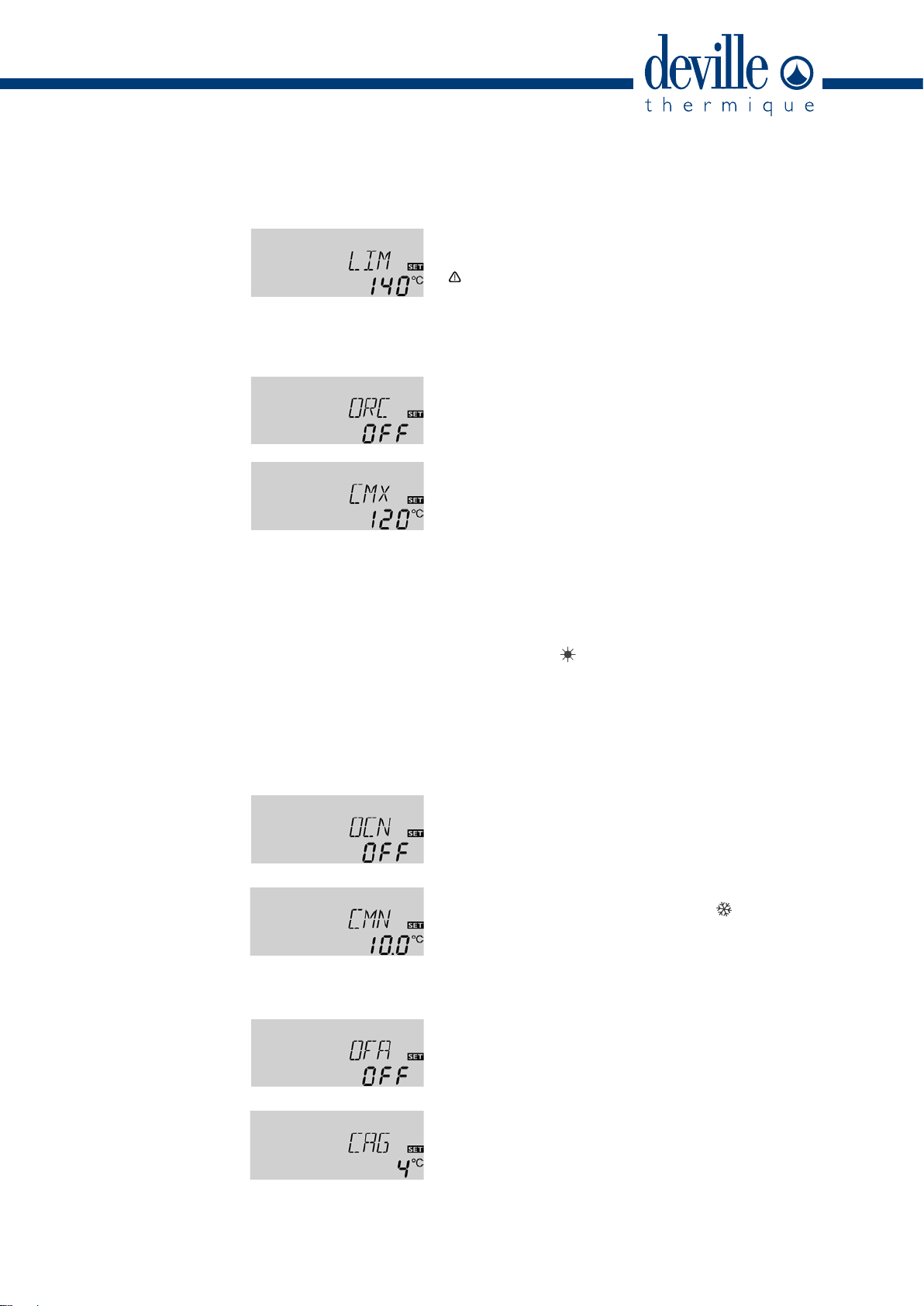

LIM x x Température de secours du capteur 1 14

Canal

INST Descriptif Page

1 2

ORC x x Option refroidissement du capteur 1 14
CMX x* x* Température maximale du capteur 1 14
OCN x x Température maximale du capteur 1 14
CMN x* x* Température minimale capteur 1 14
OFA x x Option antigel capteur 1 14

CAG x* x* Température antigel capteur 1 14
OREF x x Option refroidissemnent du réservoir 15
O CT x x Option capteur tubulaire 15
TH O x Temp. de branchement thermostat 1 15
TH F x Temp. de débranchement thermostat 1 15
OCAL x Option bilan quantité de chaleur WMZ 12
DMAX

 

Débit maximal 12

GELT

 

Type d’antigel 12
GEL% MEDT MEDT Concentration d’antigel 12
nMN x Vitesse de rotation minimale relais 1 16
n1MN x Vitesse de rotation minimale relais 1 16
MAN1 x x Fonctionnement manuel relais 1 16
MAN2 x x Fonctionnement manuel relais 2 16
LANG x x Langue 16
PROG XX.XX Numéro de programme
VERS X.XX Numéro de version

© 06257 deltasol_bs.mon.fr.indd

11 |

DeltaSol

®

BS

4.1.1 Affichage de température du capteur

Indique la température actuelle du capteur.

• CAP : température du capteur

CAP:

Température capteur
Gamme d’affichage:

-40 ... +250 °C

4.1.2 Affichage de température du réservoir

Indique la température actuelle du réservoir.

• TR : température du réservoir

• TIR : température du réservoir en bas

• TSR : température du réservoir en haut

TR, TIR, TSR:

Température réservoir
Gamme d’affichage:

-40 ... +250 °C

4.1.3 Affichage des sondes 3 et 4

Indique la température actuelle des sondes supplémentaires
(sans fonction à l’intérieur du système).

• S3 : température de la sonde 3

• S4 : température de la sonde 4
Indication:

S3 et S4 s’affichent uniquement lorsque les sondes de tem­pérature sont branchées

S3, S4:

Température de sonde
Gamme d’affichage:

-40 ... +250 °C

4.1.4 Affichage des autres températures

Indique la température de la sonde correspondante.

• TRET : température retour

TRET:

Température de mesure
Gamme d’affichage:

-40 ... +250 °C

4.1.5 Affichage de la vitesse de rotation actuelle de la pompe

Indique la vitesse de rotation actuelle de la pompe corre­spondante.

• n % : vitesse de rotation actuelle de la pompe (système

avec 1 pompe)

• n1 % : vitesse de rotation actuelle de la pompe 1

n %, n1 %:

Vitesse de rotation actuelle de
la pompe
Gamme d’affichage: 30 ... 100 %

4.1.6 Totaliseur d’heures de fonctionnement

Le totaliseur d’heures de fonctionnement fait la somme des
heures de fonctionnement solaire du relais correspondant
(h P / h P1). L’écran affiche des heures complètes.

La somme des heures de fonctionnement peut être remise à
zéro. Dès qu’un canal d’heure de fonctionnement est sélec-

tionné, le symbole apparaît sur l’écran et reste affiché.
Pour passer au mode RESET du totaliseur, appuyez sur la
touche SET (3) pendant 2 secondes. Le symbole clignote
et les heures de fonctionnement se remettent à 0. Pour
terminer l’opération RESET, appuyez sur la touche .

Pour interrompre l’opération RESET, n’appuyez sur aucune
touche pendant 5 secondes. Le régulateur passe auto­matiquement au mode d’affichage initial.

h P / h P1:
totaliseur d’heures de
fonctionnement
Canal d’affichage

© 06257 deltasol_bs.mon.fr.indd

| 12

DeltaSol

®

BS

4.1.7 Bilan de quantité de chaleur

OCAL: Bilan de quantité de

chaleur
Gamme réglage: OFF ... ON
Réglage de fabrication: OFF

En principe, il est possible de réaliser un bilan de quantité de
chaleur en combinaison avec un débimètre. Pour cela, il est
nécessaire d’activer l’option „Bilan de quantité de chaleur“
dans le canal OCAL.

Le débit est affiché dans le débimètre (l/min); il se règle
dans le canal DMAX. Le type et la concentration d’antigel
du liquide caloporteur sont affichés dans les canaux GELT
et GEL%.

Type d’antigel:

0 : eau
1 : glycol propylénique
2 : glycol éthylénique
3 : Tyfocor® LS / G-LS

DMAX: débit en l/min
Gamme de réglage: 0 ...20
en pas de 0.1
Réglage de fabrication: 6,0

kWh/MWh: quantité de
chaleur en kWh / MWh
Canal d’affichage

GELT: type d’antigel
Gamme de réglage: 0 ... 3
Réglage de fabrication: 1

GEL%: concentration
d’antigel en % (Vol)
MED% est masqué avec
MEDT 0 et 3
Gamme de réglage: 20 ... 70
Réglage de fabrication: 45

La quantité de chaleur transportée se mesure avec le débit
donné et les sondes de référence aller S1 et retour S4. Cet­te quantité s’affiche en kWh dans le canal d’affichage kWh
et en MWh dans le canal MWh. Le rendement thermique
total s’obtient avec la somme des deux canaux.

La quantité de chaleur obtenue peut être remise à zéro. Dès
qu’un canal d’affichage de quantité de chaleur est sélection­né, le symbole apparaît sur l’écran et reste affiché. Pour
passer au mode RESET du compteur, appuyer sur la touche
SET (3) pendant environ 2 secondes. Le symbole clig­note et la valeur de quantité de chaleur est remise à 0. Pour
terminer l’opération RESET, appuyez sur la touche .

Pour interrompre l’opération RESET, n’appuyez sur aucune
touche pendant environ 5 secondes. Le régulateur passe
alors automatiquement au mode d’affichage initial.

© 06257 deltasol_bs.mon.fr.indd

13 |

DeltaSol

®

BS

4.1.8 Reglage ∆T

Indication: La différence de température de branchement

doit être supérieure d’au moins 1 K à la différence de tem­pérature de débranchement.

DT O:
Différence temp. branchement
Gamme de réglage: 1,0 ... 20,0 K
Réglage de fabrication: 6.0

DT F:
Différence température
débranchement
Gamme réglage: 0,5 ... 19,5 K
Réglage de fabrication: 4.0 K

4.1.9 Température maximale du réservoir

Lorsque la température maximale réglée est dépassée, le
réservoir ne se recharge pas afin d’empêcher une surchauffe.
Si la température maximale du réservoir est dépassée, le

symbole apparaît sur l’écran.
Indication: le régulateur est équipé d’un dispositif de dé-

connexion de sécurité qui empêche toute nouvelle charge du
réservoir dans le cas où celui-ci atteindrait des températures
autour de 95 °C.

R MX:
Temp. maximale réservoir
Gamme de réglage: 2 ... 95 °C
Réglage de fabrication: 60 °C

DT N:
Différence temp. nominale
Gamme réglage: 1,5 ... 30,0 K
Réglage de fabrication: 10.0

AUG:
Augmentation
Gamme de réglage: 1 ... 20 K
Réglage de fabrication: 2 K

Au départ, le dispositif de réglage fonctionne comme un
dispostif de réglage de différence standard. Lorsque la diffé­rence de branchement (DT O) est atteinte, la pompe se met
en marche et démarre après son impulsion de démarrage
(10 s)* avec une vitesse de rotation minimale (nMN) de 30
%. Lorsque la différence de température atteint la valeur
nominale préréglée (DT N), la vitesse de rotation augmente
d’un cran (10 %). En cas d’augmentation de 2 K (AUG) de
la différence, la vitesse de rotation augmente chaque fois de
10 % jusqu’à 100 % maximum. Pour effectuer des ajustages
dans le régulateur, utilisez le paramètre „Raise“. Si vous ob­tenez une valeur inférieure à la différence de température
de débranchement réglée (DT F), le régulateur s’éteint.

* Vitesse de rotation à 100 % pendant 10 secondes.

© 06257 deltasol_bs.mon.fr.indd

| 14

DeltaSol

®

BS

CMN:
Température minimale capteur
Gamme de réglage: 10 ... 90 °C
Réglage de fabrication: 10 °C

CMX:
Temp. maximale capteur
Gamme réglage: 100... 190 °C
Réglage de fabrication: 120 °C

4.1.11 Refroidissement du système

Lorsque le réservoir atteint sa température maximale, le
système de chauffage solaire est débranché. Lorsque la
température du capteur augmente jusqu’à la température
maximale réglée (CMX), la pompe solaire se met en marche
jusqu’à ce que la température du capteur soit de nouveau
inférieure à cette valeur limite de température. Pendant
ce temps, la température du réservoir peut continuer à
augmenter (température maximale du réservoir activée en
dernier lieu), mais uniquement jusqu’à 95 °C (déconnexion
d’urgence du réservoir). Lorsque le réservoir a une tempé­rature supérieure à sa température maximale (R MX) et
que la température du capteur est inférieure d’au moins 5K
à celle du réservoir, le système de chauffage solaire continue
à être branché jusqu’à ce que le réservoir se refroidisse à
travers le capteur et les tuyauteries et atteigne une tempéra­ture inférieure à la température maximale réglée (R MX).
Lorsque le dispositif de refroidissement du système est

activé, le symbole apparaît sur l’écran et clignote. Grâce
à la fonction de refroidissement, le système de chauffage
solaire reste en ordre de marche plus longtemps lors de
journées chaudes d’été et apporte un allègement thermique
au champs des capteurs et au liquide caloporteur.

ORC:
Option refroidissement syst.
Gamme réglage: OFF ... ON
Réglage de fabrication: OFF

4.1.12 Option: limitation minimale du capteur

OCN:

Limitation minimale capteur
Gamme de réglage: OFF / ON
Réglage de fabrication: OFF

La température minimale du capteur est une température
minimale de branchement qui doit être dépassée pour que
la pompe solaire (R1) puisse se mettre en marche. La tem­pérature minimale empêche que la pompe ne se mette en
marche trop fréquemment en cas de températures basses
du capteur. Lorsque le capteur a une température inférieu-

re à la température minimale, le symbole apparaît sur
l’écran et clignote.

CAG:
Température antigel
Gamme réglage: -10 ... 10 °C
Réglage de fabrication: 4,0 °C

4.1.13 Option: fonction antigel

OFA:

Fonction antigel
Gamme de réglage: OFF / ON
Réglage de fabrication: OFF

Lorsque la température antigel réglée est dépassée vers le
bas, la fonction antigel met en marche le circuit de chauffage
entre le capteur et le réservoir pour empêcher le liquide
caloporteur de geler ou de „s’épaissir“. Lorsque la tem­pérature antigel réglée est dépassée de 1 °C, le circuit de
chauffage s’éteint.

Indication:
Etant donné que la quantité de chaleur disponible pour la
fonction antigel est celle limitée du réservoir, il est conseillé
de n’employer cette fonction que dans des régions ayant peu
de jours avec des températures tournant autour du point
de congélation par an.

4.1.10 Température limite du capteur
Déconnexion de secours du capteur

Lorsque la température limite du capteur réglée (LIM)
est dépassée, la pompe solaire (R1 / R2) s’arrête afin
d’empêcher une surchauffe endommageante des compo­santes solaires (déconnexion de sécurité du capteur). La
température limite est réglée à 140 °C en usine, mais elle
peut être modifiée dans la gamme de réglage 110 ... 200 °C.
Si la température limite du capteur est dépassée, le symbole

(clignotant) apparaît sur l’écran.

LIM:
Température limite capteur
Gamme réglage: 110 ... 200 °C,
Réglage de fabrication: 140 °C

© 06257 deltasol_bs.mon.fr.indd

15 |

DeltaSol

®

BS

4.1.15 Fonction de capteur tubulaire

Si le régulateur détecte une augmentation de température
de 2 K par rapport à la température du capteur enregist­rée, la pompe solaire se met en marche à 100 % pendant
30 secondes pour déterminer la température moyenne
actuelle. Dès que le temps de fonctionnement de la pompe
solaire s’écoule, la température du capteur est enregistrée
comme nouveau point de référence. Lorsque cette même
température du capteur (nouveau point de référence) est
de nouveau dépassée de 2 K, la pompe se remet en marche
pendant 30 secondes. Si, pendant le temps de fonctionne­ment de la pompe solaire ou pendant le temps d’arrêt de
l’appareil, la différence de branchement entre le capteur et le
réservoir est dépassée, le régulateur passe automatiquement
au mode de charge de la pompe.
Si la température du capteur diminue de 2 K pendant le
temps d’arrêt de l’appareil, le moment de la mise en marche
de la fonction de capteur tubulaire est recalculée.

O CT:
Fonction capteur tubulaire
Gamme de réglage:
OFF ... ON
Réglage de fabrication: OFF

4.1.14 Fonction de refroidissement du réservoir

Lorsque le réservoir atteint sa température maximale réglée
(R MX), la pompe solaire reste activée pour empêcher le
capteur de surchauffer. Pendant ce temps, la température
du réservoir peut continuer à augmenter, mais uniquement
jusqu’à 95 °C (déconnexion de secours du réservoir).
Dès que cela sera possible (cela dépendra des conditions
météorologiques), la pompe solaire se remettra en mar­che jusqu’à ce que le réservoir se soit refroidit à travers
le capteur et les tuyauteries et ait atteint sa température
maximale réglée.

OREF:
Option refroidissement
réservoir
Gamme de réglage:
OFF ... ON
Réglage de fabrication: OFF

La fonction thermostat fonctionne indépendamment de
l’activité solaire et peut s’employer, par exemple, pour un
chauffage d’appoint ou pour récupérer l’excès de chaleur.

• TH O < TH F

Fonction thermostat employée pour un chauffage
d’appoint

• TH O > TH F

Fonction thermostat employée pour récupérer l’excès
de chaleur

Lorsque la 2ème sortie de relais est connectée, le symbo­le s’affiche sur l’écran.

4.1.16 Fonction thermostat

(INST = 2)

Chauffage d’appoint Récupération de l’excès

de chaleur

TH O:

Température branchement
thermostat
Gamme de réglage:
0,0 ... 95,0 °C
Réglage de fabrication:
40,0 °C

TH F:

Température débranchement
thermostat
Gamme de réglage:
0,0 ... 95,0 °C
Réglage de fabrication:
45,0 °C

© 06257 deltasol_bs.mon.fr.indd

| 16

DeltaSol

®

BS

Pour effectuer des opérations de contrôle, il est possible
de régler le mode d’opération du régulateur manuellement.
Pour cela, sélectionnez la valeur de réglage MAN1 / MAN2.
Celle-ci permet les entrées de donnée suivantes:

4.1.18 Mode d’opération

• MAN1 / MAN2

Mode d’opération
OFF : relais hors circuit (clignotant) +

AUTO : relais en mode automatique

ON : relais en circuit (clignotant) +

MAN1 / MAN2:

Mode d’opération
Gamme de réglage:
OFF, AUTO, ON
Réglage de fabrication: AUTO

4.1.17 Réglage de vitesse

Le canal de réglage nMN affiche la vitesse de rotation mi­nimale de la pompe reliée à la sortie R1.

ATTENTION:
En cas d’utilisation d’appareils dont la vitesse de

rotation ne soit pas réglable (p. ex. des vannes),
réglez leur valeur à 100 % pour déactiver le dispositif
de réglage de vitesse de rotation.

nMN:

Réglage de vitesse
Gamme de réglage:
30 ... 100
Réglage de fabrication: 30

4.1.19 Langue (SPR)

Le réglage de langue pour le menu s’effectue dans ce canal.

• dE : allemand

• En : anglais

• It : italien

• Fr : français

LAN:

Réglage de langue
Gamme de réglage:
dE, En, It, Fr
Réglage de fabrication: dE

© 06257 deltasol_bs.mon.fr.indd

17 |

DeltaSol

®

BS

5. Détection de pannes

Fusible T4A

En cas de panne, les signes suivants s’affichent sur l’écran:

Le voyant de contrôle est tout le temps éteint

Si le voyant de contrôle est tout le temps
éteint, contrôler l’apport du courant élec­trique au régulateur.

o.k.non

Le fusible du régulateur est défectueux.
Changez-le (il se trouve sous le couver­cle du régulateur); le fusible de rechange
se trouve dans le sachet contenant les
accessoires.

Le voyant de contrôle clignote en rouge. Les symboles
et (clignotant) apparaissent sur l’écran.

Sonde défectueuse. Le canal d’affichage
de sonde correspondant affiche un code
d’erreur au lieu d’afficher une tempéra­ture

- 88.8888.8

Rupture du conduc­teur. Vérifier l’état
du conducteur

Court-circuit. Contrôler
le raccordement élec­trique

Pour vérifier l’état des sondes de tempéra­ture Pt1000 débranchées, il faut utiliser un
ohmmètre. Le tableau ci-dessous présente
les valeurs de résistance selon la température
des sondes.

Valeurs de résistance
des sondes Pt1000

voyant de contrôle

symboles d’avertissement

© 06257 deltasol_bs.mon.fr.indd

| 18

DeltaSol

®

BS

La pompe marche pour une courte période, s’arrête, mar­che de nouveau, etc. (comportement pendulaire).

Est-ce que la difference
de température dans
le régulateur est trop
petite?

non oui

Est-ce que les sondes du
capteur sont placées au
mauvais endroit?

oui

Modifier ∆Ton et ∆Toff, le
cas échéant.

Placer les sondes du cap­teur à l’aller du circuit
(sortie du capteur la plus
chaude); utiliser la sonde
immergée du capteur cor­respondant.

La pompe met du temps à se mettre en marche.

La difference de température entre le réservoir et le cap­teur augmente beaucoup pendant le fonctionnement; le
circuit du capteur n’arrive pas à évacuer la chaleur.

Est-ce que la pompe du
circuit du capteur est
défectueuse?

non oui

Est-ce que l’échangeur de
chaleur a des dépôts de
calcaire?

oui

vérifier / changer le cas
échéant.

enlever le calcaire

non

Est-ce que l’échangeur de
chaleur est bouché?

ouinon

purger

Est-ce que l’échangeur de
chaleur est trop petit?

oui

Calculer à nouveau le
dimensionnement.

non

Contrôler l’option de
capteur tubulaire.

Modifier ∆Ton et ∆Toff le
cas échéant.

Est-ce que la difference
de température de bran­chement ∆Ton est trop
élevée?

non oui

Est-ce que les sondes du
capte ur sont placé es à
l’endroit optimal?

o.k.non

La pompe est chaude même si le transport thermique du
capteur au réservoir n’a pas lieu; l’aller et le retour sont
aussi chauds l’un que l’autre; éventuellement apparition de
bulles dans la conduite.

Désaérer le système de
chauffage; augmenter la
pression d’au moins 0,5
bar pour atteindre la pres­sion statique primaire;
continuer à l’augmenter
si nécessaire; mettre en
marche la pompe puis
l’arrêter plusieurs fois.

Il y a-t-il de l’air à
l’intérieur du système de
chauffage ?

non oui

Est-ce que le filtre du
circuit du capteur est
bouché?

oui

nettoyer le filtre

5.1 Divers

activer la fonction de
capteur tubulaire, le cas
échéant.

non

o.k.

© 06257 deltasol_bs.mon.fr.indd

19 |

DeltaSol

®

BS

Les réservoirs se refroidissent pendant la nuit

Est-ce que la pompe du
circuit du capteur foncti­onne pendant la nuit?

non oui

Vérifier la fonction
correspondante dans le
régulateur.

La température du capteur
est plus élevée, pendant la
nuit, que la température
extérieure.

non oui

Contrôler le fonction­nement de l’inhibiteur de
reflux à l’aller et au retour
du circuit solaire.

Est-ce que l’isolement du
réservoir est suffisant?

oui non

Renforcer l’isolement.

Est-ce que l’isolement du
réservoir adère suffisam­ment?

oui non

Changer l’isolement ou le
renforcer.

Est-ce que les conducteurs
du réservoir sont isolés?

oui non

Isoler les conducteurs.

Est-ce que l’eau sort par
le haut?

non oui

Placer le conducteur sur le
côté ou avec l’archet vers
le bas (modèle siphon);
est-ce qu’il y a moins de
pertes dans le réservoir à
présent?

Est-ce que la circulation
d’eau chaude dure très
longtemps?

non oui

Utiliser la pompe de circu­lation avec un interrupteur
horaire et un thermostat de
déclenchement (pour une cir­culation d’énergie efficace).

La pompe du circuit solaire ne fonctionne pas, même si le
capteur est beaucoup plus chaud que le réservoir.

Est-ce que le voyant de
contrôle du régulateur
s’allume?

oui non

Est-ce que la pompe dé­marre en mode manuel de
fonctionnement?

oui

il n’y a pas de courant
électrique; vérifier les fu­sibles / changer si néces­saire et contrôler l’apport
de courant.

La différence de tempéra­ture réglée pour la mise
en marche de la pompe
est trop élevée; régler une
valeur correcte.

non

Est-ce que le régulateur
redistribue le flux à la
pompe?

oui

Pompe bloquée?

Mettre en marche l’arbre
de la pompe en utilisant
1 tournevis; est-ce qu’elle
marche à présent?

La pompe est défectueuse

- changer.

Fusibles du régulateur
o.k.?

Régulateur défectueux

- l’échanger.

non

oui

non

non oui

Changer les fusibles.

Déconnecter la pompe de
circulation et la soupape
de blocage pendant 1 nuit;
est-ce qu’il y a moins de
pertes dans le réservoir?

oui non

Vérifier le fonctionne­ment nocturne des pom­pes du circuit de chauffa­ge d’appoint et celui de
l’inhibiteur de reflux; pro­blème résolu?

non

non oui

o.k.

Contrôler l’inhibiteur de
reflux dans la circulation
d’eau chaude - o.k.

oui non

Contrôler aussi les autres
pompes reliées au réser­voir solaire.

La circulation par force de
gravité est trop puissante;
Employer un inhibiteur
de reflux plus puissant
ou installer une soupa­pe électrique à 2 voies
derrière la pompe de cir­culation; cette soupape
doit être ouverte pendant
le fonctionnement, sinon

Nettoyer ou changer.

fermée; brancher la pompe
et la soupape à 2 voies
électriquement parallèles;
remettre la circulation en
marche. déactiver le dispo­sitif de réglage de vitesse!

a

a b

b

© 06257 deltasol_bs.mon.fr.indd

| 20

DeltaSol

®

BS

Remarque

Le design et les caractéristiques du régulateur sont suceptibles d’être modifiés sans préavis.
Les images sont susceptibles de différer légèrement du modèle produit.

DEVILLE THERMIQUE

B.P. 43 – ZAC Les Marches du Rhône Est
69 720 Saint Laurent de Mure
France
