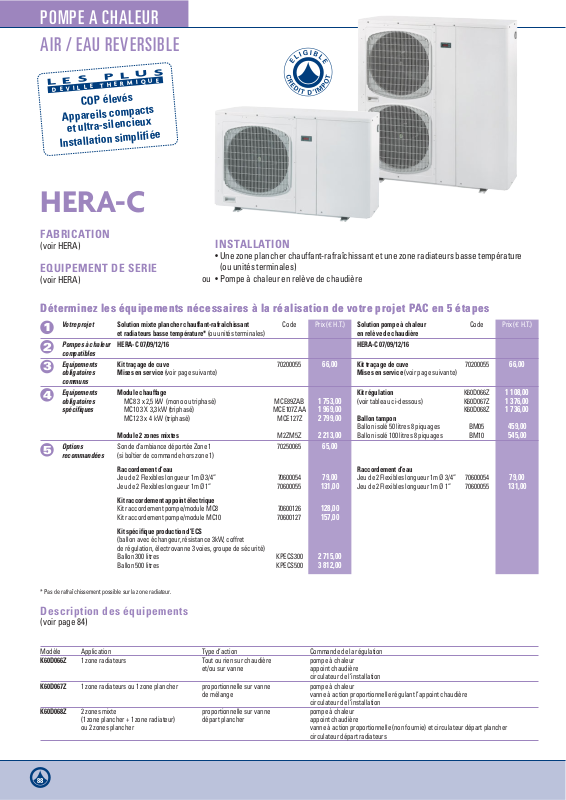

POMPE A CHALEUR

AIR / EAU REVERSIBLE

INSTALLATION

• Une zone plancher chauffant-rafraîchissant et une zone radiateurs basse température
(ou unités terminales)

ou • Pompe à chaleur en relève de chaudière

FABRICATION

(voir HERA)

EQUIPEMENT DE SERIE

(voir HERA)

Modèle Application Type d’action Commande de la régulation
K60D066Z 1 zone radiateurs Tout ou rien sur chaudière pompe à chaleur

et/ou sur vanne appoint chaudière

circulateur de l’installation

K60D067Z 1 zone radiateurs ou 1 zone plancher proportionnelle sur vanne pompe à chaleur

de mélange vanne à action proportionnelle régulant l’appoint chaudière

circulateur de l’installation

K60D068Z 2 zones mixte proportionnelle sur vanne pompe à chaleur

(1 zone plancher + 1 zone radiateur) départ plancher appoint chaudière
ou 2 zones plancher vanne à action proportionnelle (non fournie) et circulateur départ plancher

circulateur départ radiateurs

HERA-C

Déterminez les équipements nécessaires à la réalisation de votre projet PAC en 5 étapes

Votre projet

Solution mixte plancher chauffant-rafraîchissant Code Prix (€ H.T.) Solution pompe à chaleur Code Prix (€ H.T.)
et radiateurs basse température* (ou unités terminales) en relève de chaudière

Pompes à chaleur

HERA-C 07/09/12/16 HERA-C 07/09/12/16

compatibles
Equipements

Kit traçage de cuve 70200055 66,00 Kit traçage de cuve 70200055 66,00

obligatoires

Mises en service (voir page suivante) Mises en service (voir page suivante)

communs
Equipements

Module chauffage Kit régulation K60D066Z 1 108,00

obligatoires

MC8 3 x 2,5 kW (mono ou triphasé) MCE89ZAB 1 753,00 (voir tableau ci-dessous) K60D067Z 1 376,00

spécifiques

MC10 3 X 3,3 kW (triphasé) MCE107ZAA 1 969,00 K60D068Z 1 736,00
MC12 3 x 4 kW (triphasé) MCE127Z 2 799,00 Ballon tampon

Ballon isolé 50 litres 8 piquages BM05 459,00

Module 2 zones mixtes M2ZM5Z 2 213,00 Ballon isolé 100 litres 8 piquages BM10 545,00

Options

Sonde d’ambiance déportée Zone 1 70250065 65,00

recommandées

(si boîtier de commande hors zone 1)

Raccordement d’eau Raccordement d’eau

Jeu de 2 Flexibles longueur 1m Ø 3/4” 70600054

79,00 Jeu de 2 Flexibles longueur 1m Ø 3/4” 70600054 79,00

Jeu de 2 Flexibles longueur 1m Ø 1” 70600055 131,00 Jeu de 2 Flexibles longueur 1m Ø 1” 70600055 131,00

Kit raccordement appoint électrique

Kit raccordement pompe/module MC8 70600126 128,00
Kit raccordement pompe/module MC10 70600127 157,00

Kit spécifique production d’ECS

(ballon avec échangeur, résistance 3kW, coffret
de régulation, électrovanne 3 voies, groupe de sécurité)
Ballon 300 litres KPECS300 2 715,00
Ballon 500 litres KPECS500 3 812,00

2

1

3

4

5

Déterminez les équipements nécessaires à la réalisation de votre projet PAC en 5 étapes

* Pas de rafraîchissement possible sur la zone radiateur.

Description des équipements

(voir page 84)

COP élevés

Appareils compacts

et ultra-silencieux

Installation simplifiée

D

E

V

IL

L

E

T

H

E

R

M

IQ

U

E

LES PLUS

89

IMPLANTATION

Précautions d’installation X Y

HERA-C 07/09 150 1 000
HERA-C 12/16 250 1 000

POMPE A CHALEUR

AIR / EAU REVERSIBLE

HERA-C de 7 à 16 kW

Solution mixte plancher chauffant-rafraîchissant et radiateurs (ou unités terminales)
Solution avec unités terminales ventilées
Solution relève de chaudière

Modèles disponibles sur stock

Modèle HERA-C 07 HERA-C 09 HERA-C 12 HERA-C 16

Code Monophasé 230/1/50 HERA07CB HERA09CB HERA12CB -

Prix (€ H.T.) 5 026,00 5 393,00 6 254,00

Code Triphasé 400/3N/50 - HERA09CTRI HERA12CTRI HERA16CTRI

Prix (€ H.T.) 5 034,00 5 894,00 6 754,00

En chaud : régime d’eau 40/45°C et température d’entrée d’air 7°C (DB)/6°C (WB)

Puissance calorifique (kW) 7,25 9,24/9,27* 10,65/12,50* 15,20
Puissance absorbée nominale (kW) 2,56 3,12/3,10* 3,48/4,10* 4,83
COP 2,83 2,96/2,99* 3,06/3,05* 3,15
COP - régime d’eau 30/35 °C 3,33 3,40/3,44* 3,66/3,84* 3,94
Débit d’eau nominal (m3/h) 1,19 1,58/1,55* 1,87/2,16* 2,70
Hauteur manométrique disponible (kPa) 57 47/47 66/53* 68

En froid : régime d’eau 12/7°C et température d’air 35°C (DB)

Puissance frigorifique (kW) 5,90 7,10/7,10* 8,56/9,00* 11,40
Puissance absorbée nominale (kW) 2,55 3,14/3,09* 3,33/3,73* 4,98
EER 2,31 2,26/2,30* 2,57/2,41* 2,29
Débit d’eau nominal (m3/h) 1,01 1,22/1,22* 1,48/1,51* 1,98
Hauteur manométrique disponible (kPa) 64 59/59* 82/80 84

Type de réfrigérant R410A R410A R410A R410A
Nombre de circuit frigorifique 1111
Nombre de compresseur 1111
Volume du vase d’expansion (l) 2222
Ø raccordement d’eau - mâle 3/4” 3/4” 1” 1”
Puissance acoustique (dBA) 65 65 67 68
Pression acoustique** (dBA) 37 37 39 40
Longueur (mm) 1 190 1 190 1 190 1 190
Profondeur (mm) 340 340 340 340
Hauteur (mm) 735 735 1 235 1 235
Poids (kg) 98 98 128 133

* Mono/Tri

** Pression acoustique : ce niveau correspond à celui d’un appareil installé à l’extérieur (champ libre), sur un plan réfléchissant, la mesure étant réalisée à une distance de 10 m.

Mise en service obligatoire assurée par une station technique agréée (supplément à prévoir au-delà d’un rayon de 30 km autour de la station)

MISE EN SERVICE : Mise en service PAC
(prix nets H.T.) Mise en service module 2 zones

Mise en service appoint electrique
Mise en service kit ECS
Mise en service impossible*

* Facturée si la PAC n’est pas raccordée électriquement et hydrauliquement conformément à la notice d’installation.

125,00MSIMP

55,00MSECS

55,00MSMCE

45,00MSM2Z

350,00MSPAC

ATTENTION :

Les prix des mises en service

s’entendent nets H.T.

OPTIONS

Pot de décantation pour circuit PAC 1”

Prix (€ H.T.) 199,50

Code 70600114

Vanne de réglage de débit Ø 3/4”

Prix (€ H.T.) 134,00

Code 70600123

Vanne de réglage de débit Ø 1”1/4

Prix (€ H.T.) 353,00

Code 70600124

Vanne appoint moteur 3 points

Prix (€ H.T.) 496,70

Code 70600116

Kit bouteille de découplage

Prix (€ H.T.) 473,00

Code 70600122

LIMITES DE FONCTIONNEMENT

Mode chaud

T air extérieur mini – 15 °C
T sortie d’eau maxi + 55 °C

Mode froid

T air extérieur maxi + 43 °C
T sortie d’eau maxi + 20 °C
