DEVILLE GALEA CS FF User Manual [fr]

GALEA CS FF

GALEA CS FF EQUIP

Chaudières à gaz

avec modulation du débit gaz

et allumage électronique

NOTICE D’EMPLOI DESTINÉE

À L’ USAGER ET A L’INSTALLATEUR

Avis au propriétaire de la chaudière Deville

Notre maison estime que votre nouvelle chaudière Deville pourra satisfaire toutes vos exigences.

L’achat d’un produit Deville garantit vos attentes: un bon fonctionnement et une utilisation simple et rationnelle.

Nous vous demandons de lire auparavant ces instructions car elles contiennent des informations utiles pour une
gestion correcte et efficace de votre chaudière.

Attention:

Tenir les parties de l’emballage (sachets en plastique, polystyrène etc.) hors de la portée des enfants parce
qu’elles représentent un danger potentiel.

Garantie

La garantie est donnée pour un usage normal des appareils et dans la mesure où les instructions de la notice
d’emploi sont respectées.

Ne ne saurions trop vous conseiller de lire attentivement cette notice ainsi que les conditions de garantie ci­dessous.

Nos appareils doivent être installés par un professionnel qualifié suivant les règles de l’art, normes et
réglementations en vigueur.

Nos appareils sont garantis a dater du jour de la facture dans les conditions ci-après:

• corps de chauffe et ballon sanitaire: 3 ans

• autres pieces: 2 an

Pour bénéficier de la garantie, seule la présentation de la facture fait foi.

Pendant la période de garantie, DEVILLE garantit tout défaut de matière ou de fabrication et n’est tenu qu’au
remplacement gratuit des pièces reconnues défectueuses après contrôle par ses services.

D’une manière non limitative, la garantie ne couvre pas les effets dus à l’usure normale, ainsi que les déteriorations
résultant d’une mauvaise utilisation de l’appareil, d’un défaut d’installation ou d’une insuffisance d’entretien.

Ces dispositions ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts ou
vices cachés qui s’applique, en tout état de cause, dans les conditions des articles 1641 et suivants du code civil.

En cas de litige, les Tribunaux de CHARLEVILLE-MEZIERES sont seuls compétents.

Entretenez régulièrement votre installation

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Il devra être effectué une fois par an par un professionnel qualifié:

• l’entretien de la chaudière (vérification, réglage, nettoyage, remplacement de pièces d’usure normale et
détartrage éventuel);

• le ramonage du conduit de fumée et du pot de purge attenant.

Pour toutes les opérations d’entretien de votre chaudière, des formules de contrats d’entretiens annuels
peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services
commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les
opérations décrites ci-dessus.

INDEX

Instructions destinées à l’usager

1 Description générale pag. 4

2Avant l’installation 4
3Avant la mise en service 4
4 Instructions pour l’allumage 5
5Réglage de la température ambiance 6
6 Extinction de la chaudière 6
7Remplissage de l’installation 6
8Vidange installation 6

9Arrêt prolongé de l’installation 6
10 Fonctionnement lampes-témoins, redémarrage, signaux d’anomalie 6
11 Instructions pour l’entretien ordinaire 7

Instructions destinées à l’installateur

1 Encombrement chaudières 8

2Notices générales 9

3Avant l’installation 9

4Installation 10

5Branchement électrique 13

6 Schéma des connexions 14

7Branchement du thermostat d’ambiance 15

8Branchement de l’horloge programmateur 16

9Raccordement sonde extérieure 16
10 Event et déblocage pompes 17
11 Réglages à effectuer sur la carte électronique principale 18
12 Modalité de changement gaz 18
13 Tableau consommations - injecteurs - puissances 19
14 Dispositifs de réglage et sécurité 21
15 Contrôle des paramètres de combustion 21
16 Caractéristiques débit/hauteur d’élévation indiquées sur la plaque 21
17 Pertes de charge du circuit d’eau 22
18 Entretien et nettoyage des chaudières 22
19 Caractéristiques techniques 24

Instructions destinées à l’usager

Les instructions qui suivent fournissent d’importantes indications pour
l’allumage et l’utilisation de l’appareil.

Les notes et instructions techniques, adressées aux installateurs, pour
leur donner la possibilité d’effectuer une installation parfaite, sont
contenues dans la seconde partie de ce manuel.

1. Description générale

Les chaudières DEVILLE GALEA FF sont des chaudières à gaz à haut
rendement equipeés d’un corps de chauffe en fonte à chambre de
combustion étanche, ventilation forcée, d’un allumage électronique, d’un
controle de flamme par ionisation et d’une modulation électronique du
debit gaz.
La série GALEA FF est réalisée en deux versions.

TABLEAU I

Ia: modèles sans accessoires hydrauliques

puissance puissance nombres

designation thermique thermique éléments

chaudière nominale minimale échangeur

GALEA kW kW

CS 22 FF 22,1 11,8 4
CS 30 FF 29,7 14,9 5

Ib: modèles avec accessoires hydrauliques

puissance puissance nombres

designation thermique thermique éléments

chaudière nominale minimale échangeur

GALEA kW kW

CS 22 FF EQUIP 22,1 11,8 4
CS 30 FF EQUIP 29,7 14,9 5

et qu’en outre il faut:

•Nettoyer soigneusement tous les tuyaux de l’installation pour éliminer
tout résidu.

• Contrôler que la chaudière soit predisposée pour le fonctionnement
avec le type de gaz disponible; voir l’inscription sur l’emballage et la
plaque signaletique sur l’appareil.

• Contrôler le tirage adéquat de la cheminée, qui ne présentera pas
d’étranglements. Aucun tuyau d’evacuation d’autres appareils ne sera
introduit dans le tuyau de la cheminée, si celui-ci n’est pas prévu
pour plusieurs usagers selon les normes et les prescriptions spécifiques
en vigueur.

•Contrôle du nettoyage parfait de tout raccord sur les tuyaux de
cheminée préexistants, parce que les déchets qui se détachent des
parois pendant le fonctionnement pourraient obstruer le passage des
fumées et représentent un danger potentiel.

3. Avant la mise en service

Le premier allumage sera effectué par le Service Après-Vente autorisé,
qui devra vérifier:

2. Avant l’installation

Ces chaudières servent à chauffer l’eau à une température inférieure à
celle d’ébullition à pression atmosphérique.
Elles seront reliés à une installation de chauffage selon leurs performances
et leurs puissances.

Avant de faire brancher la chaudière par un personnel expert et qualifié,
nous rappelons que l’installation doit être effectuée conformément aux
réglementations, arrêtés et normes en vigueur et notamment au D.T.U. P
45-204 et Arrêté du 2 Août 1977 “Règles techniques de Sécurité”.

• Que les données de plaque correspondent à celles des réseaux
d’alimentation (électrique, gaz, eau sanitaire).

• Que l’installation soit conforme aux normes en vigueur.

• La connexion électrique régulière au réseau électrique + terre.

Nous rappelons que la sécurité électrique de l’appareil n’est atteinte que
si celui-ci est connecté à une installation efficace de mise à la terre, réalisée
selon les normes de sécurité en vigueur pour les installations; connexion
électrique de la chaudière à un réseau d’alimentation 230 V monophasé
+ terre par le câble à trois fils fourni, selon la polarité PHASE - NEU­TRE. Le branchement sera effectué par un interrupteur à action bipolaire
avec ouverture des contacts d’au moins 3 mm. En cas de remplacement
du câble d’alimentation, il faut utiliser un câble standardisé “HAR H05
VV-F” 3x1 mm

4

2

avec un diamètre maximum de 8 mm.

3

Figure 1: Tableau de commande chaudière

4. Instructions

2

7

13

12

11

5

6

10

4

Légende:

1 Sélecteur Eté-Hiver-Réarmement
2 Bouton règlage eau chauffage
3 Logement horloge

0502_1801

4 Signalisation présence tension
5 Signalisation fonctionnement en

sanitaire (avec unitè ballon)

6 Signalisation fonctionnement en

8

9

1

chauffage
7 Signalisation présence flamme
8 Signalisation faute de gaz
9 Signalisation intervention

thermostat sécurité
10 Signalisation manque de tirage
11 Signalisation intervention

pressostat optionnel
13 Signalisation de défaut sonde

chauffage
8-9-10-11-12-13

Thermomètre eau chauffage

pour l’allumage

Pour accéder aux commandes de la chaudière il faut ouvrir le cache
transparent qui recouvre le tableau de commande. Le cache s’ouvre du
haut vers le bas.

Pour ouvrir la porte avant de la chaudière tirer sur les angles supérieurs,
et la basculer vers l’avant.

Appliquer la procédure suivante pour les opérations d’allumage correctes:

• Alimentation électrique à la chaudière.

• Ouvrir le robinet à gaz.

• Vérifier que l’installation soit en eau et à la bonne pression (voir § 7).

•Tourner le bouton du sélecteur (Réf.1 Figure 1) mettant la chaudière
en position Hiver

4 Figure 1) soit allumé et que le signal manque de gaz soit éteint (Réf.
8 Figure 1). Si celui-ci est allumé, tourner le bouton (1) momenta­nément sur le symbole

• Régler le thermostat ambiance (éventuel) selon la température
souhaitée.

• Positionner l’index du bouton de réglage eau de chauffage (Réf. 2
Figure 1) afin que la chaudière fonctionne au régime thermique voulu.

Important : avec le sélecteur (Réf.1 Figure 1) en position Hiver, il
faut quelques minutes d’attente à chaque intervention du dispositif de

réglage du chauffage (Réf. 2 Figure 2). Pour obtenir immédiatement un
nouvel allumage du brûleur mettre le sélecteur en position (0) et remettre
en position Hiver.

. Contrôler que le signal présence tension (Réf.

.

Attention: pendant le premier allumage, avant l’évacuation de l’air
contenu dans le tuyau à gaz, il est possible que le brûleur ne s’allume pas
et que la chaudière se bloque (signal rouge allumé clignotante Réf. 8
Figure1).
Nous conseillons dans ce cas de répéter les opérations de redémarrage
jusqu’à l’arrivée du gaz au brûleur, en mettant momentanément le bouton
(1) sur le symbole .

5

5. Réglage de la

9. Arrêt prolongé

température ambiante

Nous conseillons d’installer un thermostat d’ambiance pour le contrôle
de la température des pièces.
Faute d’un thermostat d’ambiance, il est possible de contrôler la tempé­rature ambiante par le thermostat de réglage de la chaudière (Réf. 2 Fi­gure 1); dans ces conditions la pompe fonctionne toujours.
Pour augmenter la température tourner le bouton dans le sens des aiguilles
d’une montre et dans le sens contraire pour la diminuer.

6. Extinction de la chaudière

Procéder comme décrit ci-dessous pour effectuer correctement les
opérations d’extinction

PARTIELLE

•Tourner le sélecteur (Réf.1 Figure1) en position (0) en faisant attention
que le signal présence tension soit éteint (Réf. 4 Figure 1), auquel cas
l’alimentation électrique de la chaudière s’interrompt.

TOTALE

• Fermer le robinet du gaz en cas d’arrêt prolongé de l’installation.

7. Remplissage de l’installation

Important: contrôler fréquemment que la pression à froid, lue sur le
manomètre de l’installation (pour les versions sans accessoires hydrau­liques) ou sur le manomètre de la chaudière (pour les versions avec
accessoires hydrauliques) soit comprise entre 0,5 et 1 bar.
Si la pression est inférieure, rétablir les valeurs conseillées par le robinet
de remplissage .
Il est conseillé d’effectuer l’opération de remplissage très lentement de
façon à faciliter l’échappement de l’air.
Ne pas effectuer le remplissage de l’installation avec la chaudière chaude.

En cas de diminutions de pression fréquentes, contacter le Service Après­Vente autorisé.

de l’installation
et risque de gel

Nous conseillons d’éviter la vidange de toute l’installation de chauffage
car des remplissages d’eau fréquents provoquent la formation de dépôts
de calcaire inutiles et dangereux dans la chaudière et dans les radiateurs.
Si pendant l’hiver l’installation thermique n’est pas utilisée, et en cas de
risque de gel, nous conseillons de mélanger l’eau de l’installation avec
des solutions antigel adéquates destinées à cet emploi spécifique (par
exemple glycol de propylène associé à des inhibiteurs de corrosion et de
tartres).
La chaudière est munie d’une fonction “antigel” qui, avec une température
de départ de l’installation inférieure à 5°C fait fonctionner le brûleur
jusqu’à atteindre en départ une valeur égale à 30°C.
Cette fonction est opérationnelle si:

• La chaudière est alimentée électriquement.

• Le sélecteur (1) n’est pas en position (0).

• Il y a du gaz.

• La pression de l’installation est celle prescrite.

• La chaudière n’est pas sur le système de blocage.

10. Fonctionnement lampes­temoins, redémarrage,
signaux d’anomalie

1 Sélecteur Eté-Hiver-Réarmement
4 Signalisation présence tension
5 Signalisation de fonctionnement en sanitaire (avec unitè ballon)
6 Signalisation de fonctionnement en chauffage
7 Signalisation de présence de la flamme
8 Signalisation faute de gaz

9 Signalisation intervention thermostat sécurité
10 Signalisation manque de tirage
11 Signalisation intervention pressostat gaz option
13 Signalisation de défaut sonde chauffage

8-9-10-11-12-13

Thermomètre eau chauffage

7 6 5 4

8. Vidange

Il est possible de vidanger l’installation par le robinet spécial situé sur la
partie à droite du corps en fonte et accessible par l’ouverture de la porte
avant de la chaudière et du panneau avant de la chambre étanche.
Pour effectuer cette opération, relier le robinet par un tuyau flexible à un
conduit d’evacuation par la procédure suivante:

• Enfiler le tube flexible sur l’embout situé sur l’extrémité du robinet

• Ouvrir lentement le robinet

• Ouvrir les purgeurs des radiateurs en commençant par ce lui qui est
situé le plus haut.

IL EST ABSOLUMENT INTERDIT D’EFFECTUER LA
VIDANGE PAR LA SOUPAPE DE SÉCURITÉ CHAUDIÈRE.

11 10 9 813 12

Le signal clignotante (10) défaut de ventilation est activé par un
pressostat air/fumée en cas de :

• Obstruction totale ou partielle du système ventouse

•Ventilateur bloqué

Dans ces conditions, la chaudière reste en attente (brûleur éteint). Après
avoir remédié aux causes du signalement, la chaudière reprend son
fonctionnement.

Le signal (9) (
valeurs de température élevées de l’eau contenue dans le circuit

6

) intervention thermostat de sécurité est activé en cas de

1

0301_2704

d’installation dues à une anomalie du dispositif de réglage.

Dans ces conditions la chaudière se bloque et le voyant (9) clignote.
Après l’élimination de la cause de l’inconvénient, attendre l’abaissement
de la température de départ de la chaudière d’au moins 20°C et tourner le
bouton (1) momentanément sur le symbole

En cas de visualisation de l’anomalie suivante ( ) la signalisation ( )
clignote simultanément.

.

Le signal (11) (
de pression gaz inferieures aux valeurs de réglage.

Dans ces conditions la chaudière se bloque et le voyant (11) clignote.
Après l’élimination de la cause de l’inconvénient la chaudière rétablie
les conditions de fonctionnement normal.

IL EST INTERDIT DE METTRE HORS SERVICE CES
DISPOSITIFS DE SECURITE

Le signal manque de gaz (8) (
flamme manque de gaz ou en cas d’interallumage incomplet du brûleur

principal.
Dans ces conditions le blocage de sécurité de la chaudière est activé et le
voyant (8) clignote.

Tourner le bouton (1) momentanément sur le symbole
conditions de fonctionnement normal.

Si l’un de ces dispositifs de sécurité entre en fonction plusieurs fois,
s’adresser au Service Après-Vente autorisé.

) intervention pressostat gaz est activé en cas de valeurs

) est activé par une électrode de détection

pour rétablir les

11. Instructions

pour l’entretien ordinaire

Pour garantir un fonctionnement efficace et une sécurité parfaite de la
chaudière, celle-ci sera contrôlée à la fin de chaque saison par le Service
Après-Vente autorisé.
Un entretien soigné permet toujours d’économiser dans la gestion de
l’installation.
Ne pas nettoyer l’appareil à l’extérieur avec des substances abrasives,
agressives et/ou facilement inflammables (par exemple essence, alcools,
etc) ou de toute façon quand l’appareil est en fonction.

7

Instructions destinées à l’installateur

Les notes et les instructions techniques suivantes sont adressées aux
installateurs pour leur permettre d’effectuer une installation parfaite.

Les instructions concernant l’allumage et l’utilisation de la chaudière
sont contenues dans le manuel destiné à l’usager.

ATTENTION:
Pour eviter l’ouverture inopinée du tableau de commande, il est conseillé,
dans le cas où l’installation exigerait une manipulation particulière de
l’appareil, de fixer celui-ci avec du ruban adhésif.
Les morceaux de l’emballage (sachets en plastique, polystyrène, etc.) ne
doivent pas être laissés à la portée des enfants car ils peuvent être sources
potentielles de dangers.

1. Encombrement

chaudières

Modèles GALEA CS 22 FF EQUIP - CS 30 FF EQUIP

520 - 600

D (DEPART BALLON)

A

C

481 - 561

596 - 676

Modèles avec accessoires hydrauliques

désignation dimensions raccords volume d’eau

chaudière

GALEA mm mm mm

CS 22 FF EQUIP 850 350 596 3/4" m 3/4" m 1/2" m 11,8
CS 22 FF EQUIP 850 350 676 3/4" m 3/4" m 1/2" m 14,6

hauteur H largeur profondeur L depart chauffage retour chauffage gaz litres

ABC

B

0301_2001

8

Modèles GALEA CS 22 FF - CS 30 FF

542-622
520-600

0302_0701

C

481-561

507-587

A

B

Modèles sans accessoires hydrauliques

désignation dimensions raccords volume d’eau

chaudière

GALEA mm mm mm

hauteur H largeur profondeur L depart chauffage retour chauffage gaz litres

ABC

CS 22 FF 850 350 542 3/4" m 3/4" m 1/2" m 11,8

CS 30 FF 850 350 622 3/4" m 3/4" m 1/2" m 14,6

2. Notices générales

Batiments d’habitation: conditions reglementaires d’installation et
d’entretien

L’installation et l’entretien de l’appareil doivent être effectués par un
professionnel qualifié conformément aux textes réglementaires et règles
de l’art en vigueur, notamment:

• Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables
aux installations de gaz combustibles et d’hydrocarbures liquéfiés
situées à l’interieur des bâtiments et de leur dépendances.

• Norme DTU P 45-204 - Installations de gaz (anciennement DTU n°
61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).

• Règlement Sanitaire Départemental.

• Norme NF C 15-100 - Installations électriques à basse tension - Règles.

Nous rappelons aussi que:

• la chaudière doit être reliée au réseau de distribution du gaz par un
tuyau rigide en acier ou en cuivre; il faudra installer un robinet d’arrêt
en amont de la chaudière même.

• La chaudière peut être utilisée avec n’importe quel type de plaque con­vectrice, radiateur, thermoconvecteur, alimentés en monotube ou bitube.
Les sections du circuit seront en tout cas calculées selon les méthodes
normales, compte tenu des caractéristiques“débit-hauteur d’élévation
disponibles suivant la plaque et indiquées dans la Figure 6.

• En cas d’installation à l’extérieur, il faudra éviter que la chaudière
soit soumise à l’action des agents atmosphériques tels que le vent,
l’eau, le gel, qui pourraient compromettre son fonctionnement et sa
sécurité et provoquer par conséquent la nullité de la garantie.
A ce propos nous conseillons de mettre l’appareil à l’abri des
intempéries.

3. Avant l’installation

Ces chaudières servent à chauffer l’eau à une température inférieure à
celle d’ébullition à pression atmosphérique. Elles seront branchées à une
installation de chauffage selon leurs performances et leurs puissances.

Avant de brancher la chaudière il faut:

• Nettoyer soigneusement tous les tuyaux de l’installation pour éliminer
tout résidu des filetages, des soudures et les solvants éventuels dans
les différentes composantes du circuit de chauffage.

• Contrôler que la chaudière soit préparée pour le fonctionnement avec
le type de gaz disponible; voir l’inscription sur l’emballage et la plaque
signaletique sur l’appareil.

• Contrôle du nettoyage parfait de tout raccord sur les tuyaux de
cheminée préexistants, parce que les déchets qui se détachent des
parois pendant le fonctionnement pourraient obstruer le passage des
fumées et représentent un danger potentiel.

9

4. Installation

Après la détermination de la position exacte de la chaudière, l’installation
sera effectuée sans oublier notamment sa facilité d’entretien (la porte
avant doit s’ouvrir).
Pour évaluer le poids que la chaudière exerce sur le sol on doit aussi tenir
compte du poids de l’eau contenue dans le corps en fonte (le contenu
d’eau dans le corps en fonte est reporté dans le § 1).
Le sol doit être réalisé en matériel ininflammable. Insérer éventuellement
un petit matelas thermique isolant et ininflammable sous le fond de la
chaudière.

4.1. Branchement de l’installation de chauffage

La mise en oeuvre de l’installation de chauffage aura lieu à partir de la
position des raccords (dimensions et attaches sont reportées au § 1). Nous
conseillons d’installer sur le circuit de chauffage deux robinets d’arrêt
(depart et retour) qui permettent, en cas d’opérations importantes, de
travailler sans vidanger toute l’installation de chauffage.
Il faut aussi installer un système de remplissage automatique et des
raccords union dans les connexions hydraulique et gaz.
Nous rappelons que le groupe de remplissage doit être doté d’un dispositif
de déconnexion du type CB pour éviter le retour de l’eau de chauffage
dans le réseau de l’eau potable, selon les articles 16.7 et 16.8 du Règlement
Sanitaire Départemental-Type.
En cas d’installation avec zones munie de vannes motorisées, il est
nécessaire de prévoir un by-pass entre départ et retour chaudière avec
une soupape differentielle.

La vidange de la chaudière est effectuée en utilisant le robinet d’écoule­ment placé à droite du corps en fonte.

4.2 Branchement du gaz

L’installation du gaz et la première mise en marche doivent être effectuées
par un technicien spécialisé dans le respect des normes en vigueur.
Brancher le tube d’alimentation du gaz de la chaudière au réseau de
distribution du gaz au moyen d’un tube en acier ou en cuivre en insérant
un robinet d’arrêt en amont de la chaudière elle-même.
Les dimensions et la hauteur de fixation du tube de gaz de la chaudière
sont reportées au § 1.

INSTALLATION AVEC POMPES

ANTI-RETOUR

COLLECTEUR RETOUR

RETOUR CHAUDIÈRE

COLLECTEUR RETOUR

RETOUR CHAUDIÈRE

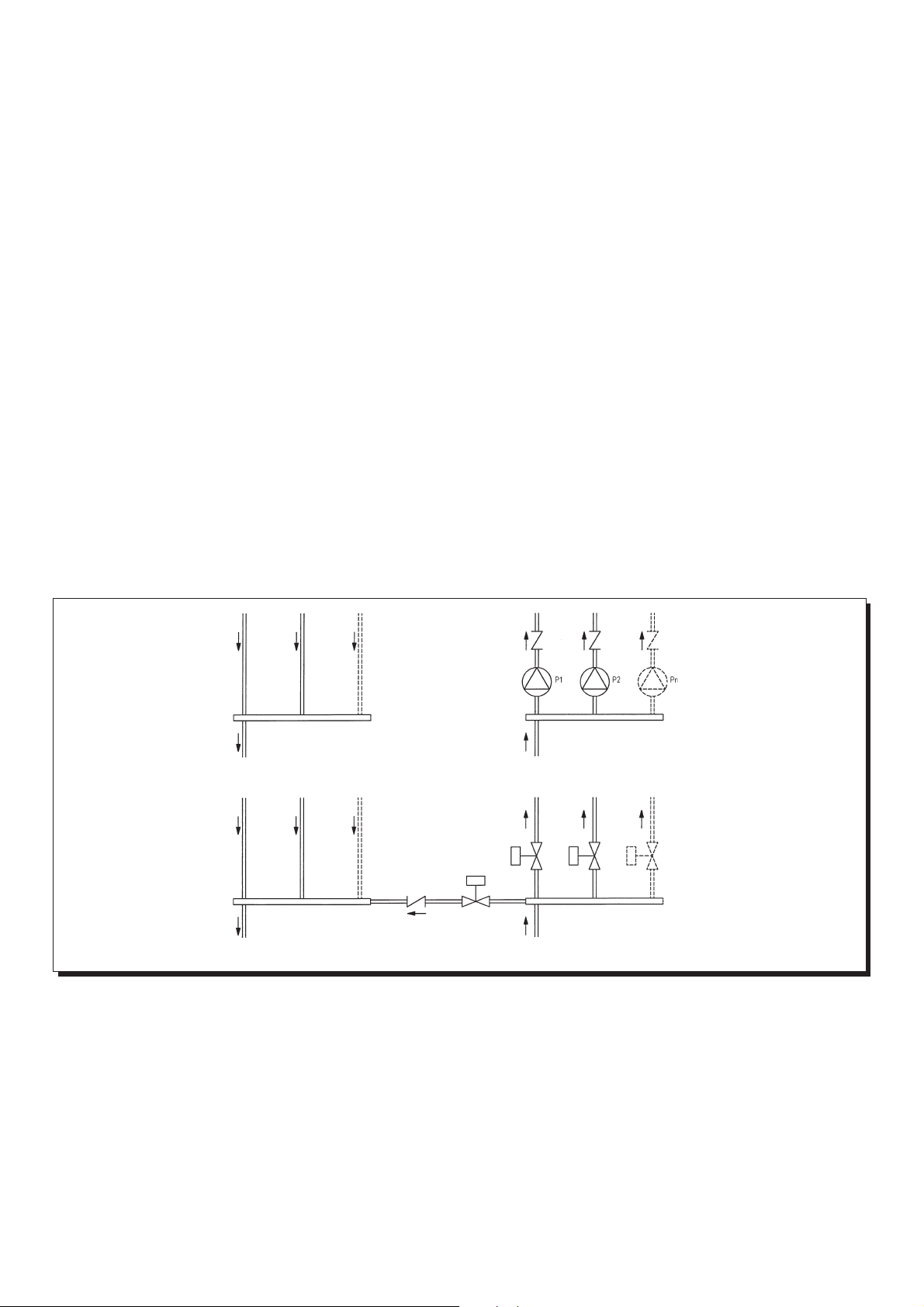

Figure 1: Schemas hydrauliques installations chauffage avec zones

INSTALLATION AVEC VANNES DE ZONES MOTORIZÉES

ELECTROVANNE

BY-PASS REGLABE

CLAPET

POMPE

ZONE

COLLECTEUR DEPART

DEPART CHAUDIÈRE

ZONE

COLLECTEUR DEPART

DEPART CHAUDIÈRE

oce.9803100601

10

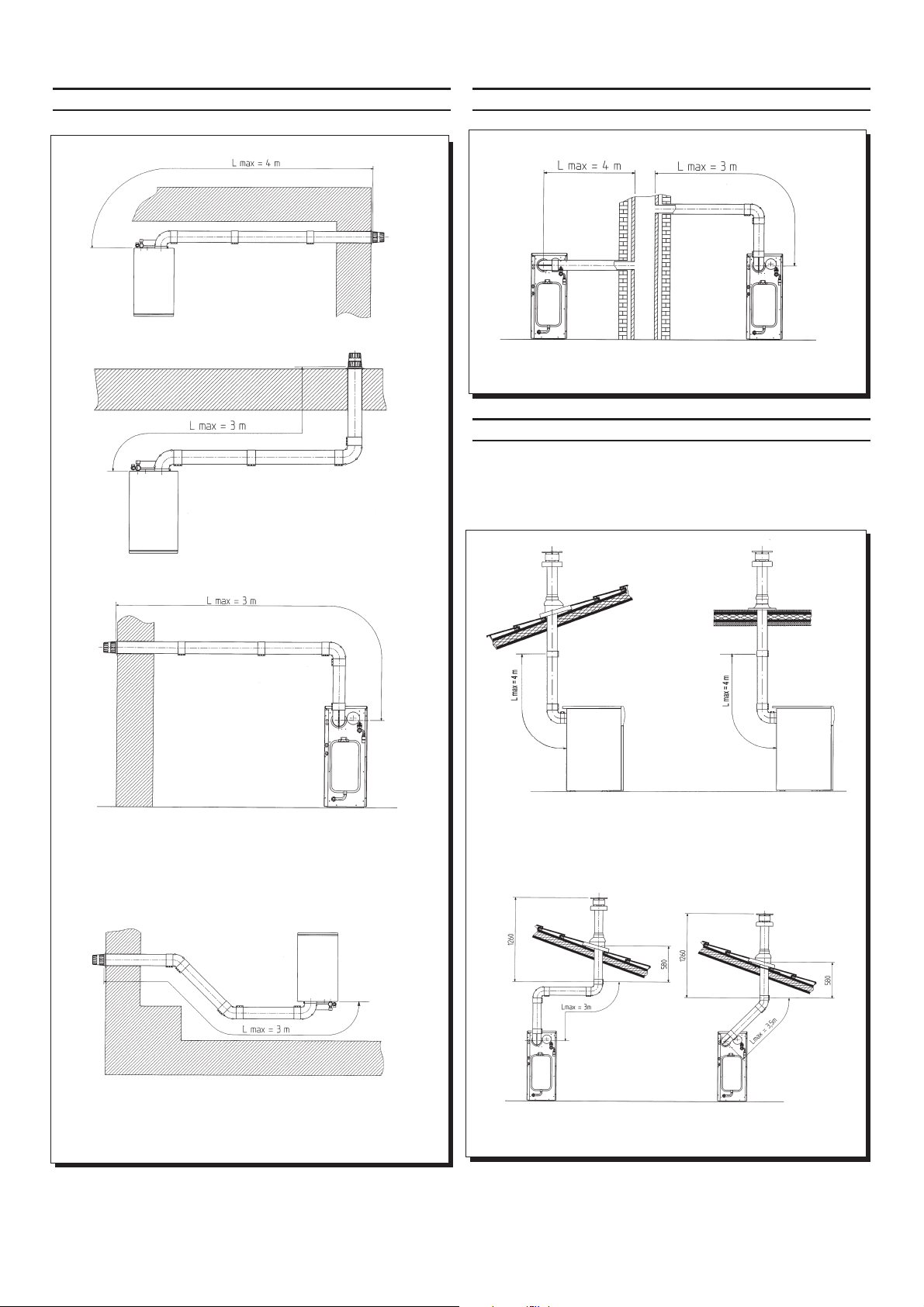

4.3 Installation des conduits d’évacuation et
d’aspiration

Les chaudières étanches à ventouse DEVILLE GALEA FF sont conçues
pour être installées avec le plus de flexibilité possible grâce aux différents
accessoires qui sont à votre disposition.

Il est impératif d’utiliser exclusivement les accessoires originals pour
réaliser votre installation.

Type de conduits

concentrique (100/60)

* concentrique (125/80)

Longueur max

conduits

d’évacuation

sans terminal

5 m
9 m

Pour chaque coude

à 90° installé

la longueur max

se réduit de

1 m
1 m

… conduit d’évacuation - aspiration concentrique

Ce type de conduit permet d’évacuer les gaz brûlés et d’aspirer l’air
comburant aussi bien de l’extérieur de l’édifice que par des cheminées
de type 3 CE.
Le coude concentrique à 90° permet de raccorder la chaudière aux
conduits d’évacuation et d’aspiration dans n’importe quelle direction
grâce à sa possibilité de pivoter à 180°. Il peut également être utilisé
comme coude supplémentaire en doublé avec le conduit coaxial ou le
coude à 45°.

Pour chaque coude

à 45° installé

la longueur max

se réduit de

0,5 m
0,5 m

Diamètre

terminal

conduit

de fumée

100 mm

125 mm

Diamètre

conduit
externe

100 mm
125 mm

En cas d’évacuation vers l’extérieur, le conduit d’évacuation-aspiration
doit déborder du mur d’au moins 18 mm. afin de permettre le
positionnement de la rondelle de scellement au mur en aluminium, pour
éviter les infiltrations d’eau. La pente minimum de ces conduits vers
l’extérieur doit être égale à 1 cm. par mètre de longueur.

PENTE MINIMUM 1 cm PAR METRE
(pente inclinée vers l’exterieur pour
évacuation des condensats)

Joint de fixation

Diaphragme (*)

Raccord concentrique

Manchon
élastique

bax.9405030830

Le diaphragme fourni avec la chaudière doit être inseré si la longueur du
conduit d’évacuation est inferieur à 1 m.

(*) L’utilisation de conduits de décharge Ø 80/125 mm est possible grâce

à un accessoire d’adaptation qui est fourni sur demande et qui doit
être monté sur le raccord concentrique de la chaudière.
Ce type de conduit peut être utilisé en cas de longueurs supérieures à
celles qui sont admises avec les conduits Ø 60/100 mm.
La décharge de la condensation, présente sur l’accessoire d’adaptation,
doit être raccordée à un puits de décharge au moyen d’un siphon.

010621_0300

102 MINIMUM

102 MINIMUM

020124_0200

vue de

dessus

L’insertion d’un coude à 90° réduit de 1 mètre la longueur totale du conduit.
L’insertion d’un coude à 45° réduit de 0,5 mètre la longueur totale du
conduit.

11

Exemples d’installation avec des conduits horizontaux

L max = 4 m Ø 60/100mm
L max = 8 m Ø 80/125mm

vue de

dessus

Exemples d’installation avec des cheminées de type 3 CE

bax_000317_0800

bax_000317_0400

vue de

dessus

(L1+L2) max = 3 m Ø 60/100mm
(L1+L2) max = 7 m Ø 80/125mm

bax_000317_0500

L max = 4 m Ø 60/100mm
L max = 8 m Ø 80/125mm

Exemples d’installation avec des conduits verticaux

(L1+L2) max = 3 m Ø 60/100mm
(L1+L2) max = 8 m Ø 80/125mm

La ventouse peut être installée aussi bien sur un toit plat qu’incliné en
utilisant le terminal ainsi que la tuile à douille adaptée et les rallonges et
coudes nécéssaires.

bax_000317_0600

010621_1000

(L1+L2) max = 3 m Ø 60/100mm
(L1+L2) max = 7 m Ø 80/125mm

vue de

dessus

(L1+L2) max = 3 m Ø 60/100mm
(L1+L2) max = 7 m Ø 80/125mm

L max = 4 m Ø 60/100mm
L max = 8 m Ø 80/125mm

bax_000317_0700

(L1+L2) max = 2 m Ø 60/100mm
(L1+L2) max = 6 m Ø 80/125mm

L max = 4 m Ø 60/100mm
L max = 8 m Ø 80/125mm

L max = 3,5 m Ø 60/100mm
L max = 7,5 m Ø 80/125mm

Pour des instructions plus détaillées sur les procédures de montage des
accessoires, consulter les notices techniques qui accompagnent les
accessoires.

12

bax_000317_1000

5. Branchement électrique

Les chaudières sont vendues avec le câble d’alimentation.
Nous rappelons que la sécurité électrique de l’appareil n’est atteinte que
si celui-ci est connecté correctement à une installation efficace de mise à
la terre, réalisée selon les normes de sécurité en vigueur pour les
installations. Connexion électrique de la chaudière à un réseau
d’alimentation 230 V monophasé + terre par le câble à trois fils fourni,
selon la polarité PHASE - NEUTRE.
Le branchement sera effectué par un interrupteur à action bipolaire avec
ouverture des contacts d’au moins 3 mm.
En cas de remplacement du câble d’alimentation, il faut utiliser un câble
standardisé “HAR H05 VV-F” 3x1 mm

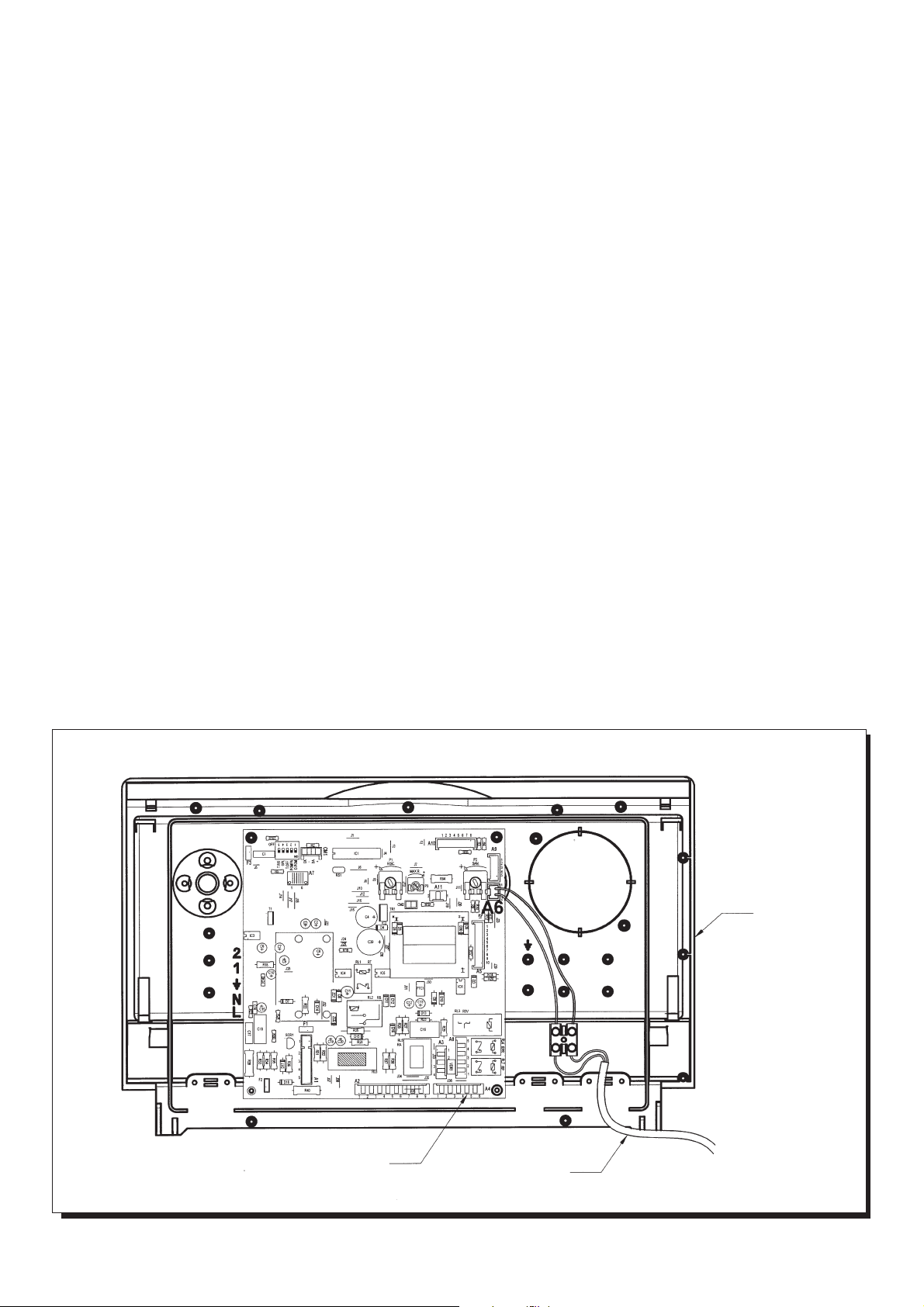

5.1 Accès à la plaque à bornes d’alimentation et
au boîtier électrique

• Couper la tension à la chaudière par l’interrupteur bipolaire.

• Ouvrir la porte avant en tirant sur les angles supérieurs de celle-ci et

enlever le couvercle.

• Dévisser les deux vis de fixation du tableau de commandes et le tourner

vers le bas de façon à accéder à l’intérieur du boîtier électrique.

• Dévisser les quatre vis de fixation du boîtier électrique et l’enlever.

• Le fusible, du type rapide 2A, est incorporé dans la plaque à bornes

d’alimentation (Figure 2).

2

avec un diamètre maximum de 8 mm.

(L) = PHASE marron

fusible

(N) = NEUTRE bleu
( )=TERRE jaune-vert
(1) (2) = contact pour thermo-

stat ambiance

Figure 2: Plaque à bornes d’alimentation

oce.9402250715

figure 2a: branchement du circulateur

5.2 Branchement du circulateur

(modèles sans accessoires)

Ces modèles sont vendus sans circulateur. Pour l’installation, effectuer
les opérations suivantes:

• Couper la tension à la chaudière par l’interrupteur bipolaire.

• Ouvrir et enlever la porte antérieure de la chaudière et le couvercle.

• Faire passer le câble d’alimentation du circulateur par les passe-câbles

(utiliser un câble standardisé “HAR H05 VV-F” 3x0,75 mm
diamètre maximum de 8 mm).

•Accéder à la carte câblage selon la description du paragraphe

“Branchement électrique...Accès à la plaque à bornes d’alimentation”.

• Realiser la connexion électrique selon le schéma de la figure 2a.

2

avec un

postcirculation 3 min

postcirculation 4h

0502_1803

13

6. Schéma des connexions

COULEUR CÂBLES

B=Blanc

C=Bleu clair

G=Jaune

M=Marron

N=Noir

R=Rouge

V=Vert

G/V = Jaune/Verte

LÉGENDE

MAX R = Réglage puissance chauffage

T OFF = Temps d’attente chauffage

POMPA = Temps post-circulation pompe

A3 = Connecteur programmateur chauffage

GPL = Changement tension au modulateur

T RISC = Plage de temperature

14

0502_1802

7. Branchement
du thermostat ambiance

• Accéder au boîtier électrique selon la description du § 5.1.

• Enlever le cavalier sur les bornes (1) et (2) (voir schémas des

connexions du § 6).

• Insérer le câble à deux fils à travers le passe-câble de la chaudière et

connecter le câble à ces deux bornes (utiliser un câble standardisé
“HAR H05 VV-F” 2x0,75 mm

BORNES D’ALIMENTATION

CHAUDIERE

COUVERCLE DES COMMANDES CHAUDIÈRE

2

avec un diamètre maximum de 8 mm).

BRANCHEMENT THERMOSTATS AMBIANCE - VANNES

Installations à zone

En cas d’installation à zone les différents thermostats ambiance doivent
être branchés selon le schéma de la figure 3.
Les vannes de zone ou les pompes doivent être alimentées séparément
de la chaudière suivant les schémas électriques de la figure 3.

VANNE
ZONE 1

ZONE 1

THERMOSTAT

AMBIANCE

N.B.: Si les vannes de zone ne sont pas du
type double alimentation, ne pas tenir
compte des raccordements en pointillés.
Les relais de zone ne sont pas nécessaires
si l’on utilise des vannes motorisées avec
interrupteurs de fin de course.

ZONE 2

THERMOSTAT

AMBIANCE

ZONE N

THERMOSTAT

AMBIANCE

010711_0200

BRANCHEMENT THERMOSTATS AMBIANCE - POMPES

CHAUDIERE

BORNES D’ALIMENTATION

COUVERCLE DES COMMANDES CHAUDIÈRE

POMPE
ZONE 1

ZONE 1

THERMOSTAT

AMBIANCE

ZONE 2

THERMOSTAT

AMBIANCE

ZONE N

THERMOSTAT

AMBIANCE

010706_0800

Figure 3: Schémas électriques de branchement des thermostats ambiance de zone et alimentation des pompes ou des vannes

15

8. Branchement de l’horloge
programmateur

Pour l’installation du programmateur, appliquer la procédure suivante:

Programmateur pour le chauffage

• Accéder à l’intérieur de la boîte électrique selon la description du

paragraphe 5.1: “Branchement électrique...Accès à la plaque à bornes
d’alimentation”.

• Couper les ancrages du couvercle (pré-découpé).

• Monter le programmateur par le serrage des vis dans leur logements.

• Enlever le cavalier jaune situé sur le bornier A3 de la carte électronique

principale (contacts 2-4) et brancher les contacts du programmateur.

• Brancher les contacts du moteur du programmateur au bornier A3 de

la carte électronique principal (contacts 1-3).

Si le programmateur utilisé est du type à batterie, sans alimentation à
230 V, ne pas relier les bornes (1) et (3) de la carte électronique.

Pour obtenir un branchement correct des programmateurs se référer aussi
au schéma électrique du § 6.

9. Raccordement
de la sonde extérieure

(option)

La chaudière est prévue pour le raccordement à une sonde extérieure
fournie comme accessoire.
Pour le raccordement, voir la figure ci-dessous et la notice d’instructions
de la sonde.

TABLEAU
DE BORD

010706_0900

Figura 4: raccordement de la sonde extérieure

CARTE

CABLE SONDE

16

Le dispositif de régulation de la température du circuit de chauffage a
pour fonction de régler le coefficient de déperdition Kt, la sonde extérieure
étant connectée.
Les figures ci-dessous montrent la correspondance entre les positions du
bouton et les courbes prédéfinies. A noter qu’il est possible aussi de
programmer des courbes intermédiaires à celles qui sont ici représentées.

010924_0100

IMPORTANT: la valeur de la température de refoulement TM dépend
de la position du switch T.RISC. (voir chapitre 11). La température maxi
programmable peut être, en effet, de 85 ou 45°C.

10. Event et déblocage
pompes

(modèles avec accessoires)

000901_0600

switch
T.RISC

off

TM = Plage de température de départ
Te = température extérieure

switch
T.RISC

on

10.1 Event

Dans la première opération de remplissage il faut éliminer l’air
éventuellement présent dans l’installation.
Pour effectuer cette opération on appliquera la procédure suivante:

•Fermer le robinet à gaz.

•Ouvrir la porte avant de la chaudière.

•Tourner le selecteur (1) en position hiver.

•Desserrer, avec la pompe en fonctionnement, le bouchon vissé sur

l’axe de la pompe et ouvrir le purgeur manuel positionnée sur celle­ci.

Répéter plusieurs fois les opérations décrites ci-dessus le cas échéant.
Nous recommandons de recueillir l’eau qui sort pendant l’opération.

10.2 Déblocage

La chaudière est munie d’un dispositif d’anti- blocage de la pompe qui,
en cas de non de demande de chaleur pendant une période de 24 heures
consécutives, met en fonction la pompe automatiquement pendant une
minute.
Cette fonction est opérationnelle si la chaudière est alimentée
électriquement et si le sélecteur (1) n’est pas en position (0).

Après une période d’inactivité ou lors du premier allumage le déblocage
de la pompe pourrait s’avérer nécessaire. Il suffit d’enlever le bouchon
vissé sur l’axe, insérer un tourne-vis et tourner le rotor de quelques tours
pour le débloquer et favoriser la mise en marche.

17

11. Réglages à effectuer

12. Modalité de changement gaz
sur la carte électronique
principale

Avec le switch dans la position (OFF), on aura:
T. RISC. Plage de température de la chaudière en chauffage de 30

÷ 85°C

GPL ce switch doit être toujours en position ON
T – OFF Temporisation en chauffage de 3 minutes
POMPA Temp de post-circulation pompe, en chauffage, de 3

minutes, après le déclenchement du thermostat
d’ambiance

D.POMPA ce switch doit être toujour en position ON

0301_1302

Avec le switch dans la position (ON), on aura:
T. RISC. Plage de température de la chaudière en chauffage de 30

÷ 45°C

GPL ce switch doit être toujours en position ON
T – OFF Temporisation en chauffage de 10 secondes
POMPA Fonctionnement continu de la pompe en chauffage

N.B.: Les réglages décrits ci-dessus doivent être effectués avec
chaudière hors tension

0301_1301

Les chaudières peuvent être transformées pour l’utilisation au gaz naturel
(G.20 - G.25) ou au gaz liquide (G.31 propane) par le Service Après­Vente autorisé.

Pour le fonctionnement des chaudières avec un gaz autre que celui
préreglé, il faut effectuer les opérations suivantes:

• Ouvrir et enlever la porte avant de la chaudière.

• Brancher deux manomètres si possible à eau aux prises de pression

(Réf. 1 Figure 5) de la vanne du gaz et de la rampe brûleurs, après
avoir dévissé les vis correspondantes.

Remplacement des injecteurs du brûleur et du
diaphragme

• Demonter le panneau antérieur de la chambre étanche.

• Remplacer les injecteurs du brûleur principal en ayant soin de les

bloquer à fond avec le joint correspondant en cuivre et le diaphragme
vissé au raccord inferieur de la vanne gaz, consulter les tableaux
reportés ci-dessous, en fonction du gaz.

• Remonter le panneau antérieur de la chambre étanche.

• Ouvrir le robinet à gaz et allumer la chaudière.

Réglage puissance thermique

PUISSANCE NOMINALE

• Ouvrir le robinet de gaz et tourner le sélecteur (Réf. 1) en position

Hiver et attendre l’allumage de la chaudière.

• Vérifier que la pression dynamique d’alimentation de la chaudière,

mesurée à la prise de pression (Réf. 1 Figure 5) de la vanne de gaz
soit correcte (37 mbar pour le gaz propane, 20 mbar pour le gaz naturel
G20 ou 25 mbar pour le gaz naturel G25).

PUISSANCE REDUITE

• Enlever le couvercle du modulateur, tourner l’écrou en laiton jusqu’à

obtenir les valeurs de pression indiquées dans les tableaux I
correspondants au modèle respectif de chaudière.

• Débrancher un câble du modulateur et dévisser la vis rouge jusqu’à

atteindre la valeur de pression correspondant à la puissance réduite
(voir les tableaux II, en fonction du modèle de chaudière).

• Rebrancher le câble, monter le couvercle du modulateur et sceller la

vis de fixation.

1

2

Légende
1 prise de pression -

entrée
2 électrovanne
3 modulateur avec

Dispositif de

réglage Min.

Figure 5: VANNE SIT SIGMA 845

18

3

9912221500

réglage

min.

DIAPHRAGME (POUR G20 - G25)

Réglage de la puissance thermique en chauffage

Il est possible de régler la puissance en chauffage à la demande effective
de l’installation. Pour exécuter cette opération procéder comme décrit
ci-dessous:

•Tourner le sélecteur (Réf. 1) en position Hiver

• Accéder à l’intérieur du boîtier électrique comme décrit au paragraphe

5.1: “Branchement électrique…Accès au boîtier électrique” et opérer
sur la vis du potentiomètre T. MAX. R. située sur la carte électronique
principale, jusqu’à atteindre la valeur de pression aux brûleurs indiquée
dans les tableaux II en fonction de la puissance et du modèle de
chaudière.

Vérifications finales

• Fermer le tableau de commande.

• Enlever les manomètres et fermer les prises de pression.

• Appliquer l’etiquette supplémentaire fournie pour la transformation,
qui spécifie le type de gaz et le réglage effectué.

• Remonter la porte.

13. Tableaux consommations-injecteurs

TABLEAU I – a

GAZ G20 – p.c.i. = 34,02 MJ/m

Désignation Diamètre injecteur Diamètre Consommation puissance Pression brûleurs Pression

chaudière principal diaphragme nominale/minimale maximale/minimale alimentation

GALEA CS mm mm m3/h mbar mbar
22 FF – 22 FF EQUIP 3,15 4,3 2,59 / 1,42 9,2 / 2,9 20
30 FF – 30 FF EQUIP 3,5 5,1 3,49 / 1,79 10,6 / 2,9 20

TABLEAU I – b

GAZ G25– p.c.i. = 29,25 MJ/m

Désignation Diamètre injecteur Diamètre Consommation puissance Pression brûleurs Pression

chaudière principal diaphragme nominale/minimale maximale/minimale alimentation

GALEA CS mm mm m3/h mbar mbar
22 FF – 22 FF EQUIP 3,15 4,3 3,01 / 1,66 11,7 / 3,5 25
30 FF – 30 FF EQUIP 3,5 5,1 4,05 / 2,09 13,2 / 3,5 25

3

3

TABLEAU I – c

GAZ G31 – p.c.i. = 46,34 MJ/kg

Désignation Diamètre injecteur Diamètre Consommation puissance Pression brûleurs Pression

chaudière principal diaphragme nominale/minimale maximale/minimale alimentation

GALEA CS mm mm kg/h mbar mbar

22 FF – 22 FF EQUIP 1,75 - 1,9 / 1,05 35,5 / 8,2 37

30 FF – 30 FF EQUIP 2,05 - 2,56 / 1,32 35,1 / 8,2 37

Note: la consommation des différents types de gaz se réfère à 15° C et 1013 mbar.

19

Tableau II:

pression aux brûleurs – puissance thermique

GALEA CS 22 FF - 22 FF EQUIP

GALEA CS 30 FF - 30 FF EQUIP

20

14. Dispositifs de réglage
et sécurité

La chaudière est construite conformément à toutes les prescriptions des
Normes Européennes de référence; elle est dotée notamment de:

• Allumage automatique électronique

Selon la demande des dispositifs de réglage, la carte d’allumage
provoque un arc électrique aux électrodes d’allumage et en ouvrant
la vanne du gaz, détermine l’allumage du brûleur. En même temps
elle contrôle le formation régulière de la flamme au moyen de la sonde
à ionisation. Si la flamme ne s’est pas formée avant le temps de
sécurité, la chaudière se bloque (signalisation rouge (8) clignotante)
et seulement après avoir éliminé la cause de l’intervention il est
possible de répéter l’allumage en tournant le sélecteur (1)
momentanément en position

• Potentiomètre de réglage chauffage

Ce dispositif définit la température maximum de l’eau de depart du
circuit de chauffage. Il peut être réglé à partir de 30°C min. jusqu’à
85°C max.
Pour augmenter la température, tourner le bouton (2) dans le sens des
aiguilles d’une montre et dans le sens contraire pour la diminuer.

• Pressostat fumées

Ce dispositif permet le fonctionnement du brûleur seulement si le
circuit des fumées fonctionne parfaitement. Au cas contraire la
chaudière se met en attente (signalisation rouge (10) clignotante).
L’allumage permanent de ce voyant indique une anomalie:

• ventouse obstruée

• venturi obstrué

• extracteur bloqué

• raccord venturi-pressostat interrompu

IL EST INTERDIT DE METTRE HORS SERVICE CE
DISPOSITIF DE SECURITE

• Thermostat de sécurité

Le thermostat de sécurité, dont le capteur est placé sur le corp du
chauffe chaudière, arrête la chaudière en cas de surchauffe excessive
de l’eau contenue dans le circuit de chauffage, due à une anomalie du
dispositif de réglage.
Dans ces conditions la chaudière se bloque (signalisation rouge (9)
clignotante) et seulement après avoir éliminé la cause de l’inconvénient
il est possible de répéter l’allumage en tournant le sélecteur (1)
momentanément en position

IL EST INTERDIT DE METTRE HORS SERVICE CE
DISPOSITIF DE SECURITE

• Post-circulation de la pompe

La post-circulation de la pompe, obtenue de façon électronique, a
une durée de 3 minutes et est actionnée à chaque intervention du
thermostat ambiance et du programmateur.

• Dispositif antigel

La gestion électronique de la chaudière est pourvue d’une fonction
“Antigel” qui allume la chaudière, quand la température de départ de
l’installation descend sous 5°C, jusqu’à atteindre en départ la valeur
égale à 30°C.
Cette fonction est opérationnelle si la chaudière est alimentée
électriquement, si le sélecteur (1) n’est pas dans la position (0) et si le
gaz est ouvert.

.

.

consécutives la pompe se mette en fonction automatique pendant 1
minute.
Cette fonction est opérationnelle si la chaudière est alimentée
électriquement et si le sélecteur (1) n’est pas dans la position (0).

• Soupape de sécurité hydraulique du circuit de chauffage (modèles
avec accessoires hydrauliques)
Cette soupape, tarée à 3 bar, intervient quand la pression du circuit
chauffage dépasse la valeur établie.
Il est conseillé de raccorder la soupape de sécurité à un écoulement
muni d’un siphon.

IL EST INTERDIT D’UTILISER LA SOUPAPE DE SECURITE
COMME MOYEN DE VIDANGE DU CIRCUIT DE CHAUFFAGE

15. Contrôle des paramètres

de combustion

Pour mesurer le rendement de la combustion et le niveau d’hygiène des
produits de combustion, la chaudière est équipée de deux prises situées
sur le raccord concentrique et destinées à cet usage spécifique.
Une prise est raccordée au circuit d’évacuation des fumées et permet de
relever le niveau d’hygiène des produits de combustion ainsi que le
rendement de la combustion. L’autre est raccordée au circuit d’aspiration
de l’air comburant dans lequel on peut contrôler la remise en circulation
éventuelle des produits de combustion dans le cas de conduits coaxiaux.
Dans la prise raccordée au circuit des fumées on peut relever les
paramètres suivants:

• température des produits de combustion;

• concentration d’oxygène (O

• concentration d’oxyde de carbone (CO).

Dans le cas de conduits concentrique, la température de l’air comburant
doit être relevée dans la prise raccordée au circuit d’aspiration de l’air.

) ou d’anhydride carbonique (CO2);

2

16. Caractéristiques débit/

hauteur d’élévation
indiquées sur la plaque

(modèles avec accessoires)

La pompe utilisée est du type à grande hauteur d’élévation et à faible
niveau de bruit, indiquée pour l’utilisation dans n’importe quel type
d’installation de chauffage monotube ou bitube.
La pompe, montée dans la chaudière, est reglée pour fonctionner à la
vitesse maximum (III). Il faut éviter l’utilisation de la première vitesse
car la caractéristique de débit/hauteur d’élévation ne satisfait pas les
conditions d’utilisation normale.

• Anti - blocage pompe
En cas de non de demande de chaleur pendant une durée de 24 heures

21

Démontage du convoyeur fumées:

O

2

HAUTEUR D’ÉLÉVATION mH

DÉBIT D’EAU l/h

Figure 6: Courbes débit/hauteur d’élévation selon la plaque

17. Pertes de charge du

circuit d’eau

(seulement pour modèles sans accessoires hydrauliques)

designation

chaudière 22 FF 30FF

Pertes de charge

∆t = 15°C45 30

mm H2O

∆t = écart de température entre départ et retour chaudière

• Retirer le couvercle supérieur de la chaudière en le tirant vers le haut
par l’arrière;

• Retirer le couvercle supérieur de la chambre étanche en desserrant
les vis cruciformes;

• Desserrer les vis des du joint de fixation du ventilateur au raccord
concentrique;

• Débrancher les câbles de raccordement électrique du ventilateur;

• Débrancher les tuyaux de raccordement au pressostat air-fumées;

• Desserrer les deux vis cruciformes de fixation du convoyeur de fumées

- ventilateur;

•Retirer le convoyeur de fumées en le soulevant.

Il est conseillé de remplacer le mastic d’étanchéité du convoyeur de

oce.9606042601

fumées à chaque dépose.

Nous conseillons de remplacer le mastic d’étanchéité du coupe-tirage
fumées à chaque démontage.

Démontage du groupe brûleur:

• Desserrer les vis cruciformes du panneau antérieur de la chambre
étanche.

• Déconnecter le groupe brûleur par le raccord mobile.

• Desserrer les trois ecrous qui fixent la plaque au corps en fonte.

• Extraire les électrodes d’allumage et détection.

• Après avoir effectué les opérations précédentes, le groupe brûleur
peut être extrait du corps en fonte. Nous conseillons de remplacer le
panneau isolant en fibre céramique à chaque démontage.

Il est possible d’effectuer le nettoyage du corps en fonte en opérant avec
un petit écouvillon dans les conduits de fumée.

ATTENTION: après avoir effectué toute opération concernant le
circuit à gaz il faut absolument contrôler l’étanchéité parfaite des
joints et l’absence de fuite de gaz. Nous conseillons de toute façon de
s’adresser au personnel spécialisé des Services Après-Vente pour la
réalisation de ces opérations.

18. Entretien et nettoyage
des chaudières

Pour un fonctionnement régulier et économique des chaudières, nous
conseillons de les contrôler, nettoyer et réviser environ chaque année.

Il faut contrôler notamment:

• La pression hydraulique de l’installation

• Le fonctionnement de la pompe

•L’allumage et la combustion du brûleur.

• Le fonctionnement des dispositifs de réglage et de sécurité (pressostat

fumées, thermostat sécurité, sonde CTN).

•L’efficacité du contrôle électronique de flamme (carte électronique)

et du ventilateur.

• La pression du gaz aux injecteurs et la consommation de gaz.

• Le nettoyage parfait des conduits de décharge des produits de la

combustion.

Il faudra en outre pourvoir au nettoyage de l’échangeur en fonte.

Nettoyage de l’échangeur en fonte

Pour le nettoyage de l’échangeur en fonte il faut enlever le convoyeur
fumées et le groupe brûleur.

22

19. Caractéristiques techniques

MODÈLES
GALEA CS 22 FF EQUIP 30 FF EQUIP 22 FF 30 FF

Débit calorifique nominale kW 24,5 33 24,5 33

Débit calorifique minimale kW 13,5 17 13,5 17

Puissance thermique nominale utile

Puissance thermique minimale utile kW 11,8 14,9 11,8 14,9

Nombre éléments corps en fonte 4 5 4 5

Pression maximale du circuit chauffage bar 3 3 3 3

Pression et capacité vase d’expansion bar 1 1 - -

Diamètre du conduit d’evacuation concentrique

Diamètre du conduit d’aspiration concentrique

Pression d’alimentation gaz naturel G20 mbar 20 20 20 20

G25 mbar 25 25 25 25

Pression d’alimentation en propane G31 mbar 37 37 37 37

Tension V 230 230 230 230

Fréquence Hz 50 50 50 50

Puissance électrique W 170 170 70 70

Poids kg 121 144 111 134

Indice de protection contre l’humidité

et la pénétration de l’eau IPX4D IPX4D IPX4D IPX4D

kW 22,1 29,7 22,1 29,7

l10 10 - -

mm 60 60 60 60

mm 100 100 100 100

1000W = 860 kcal/h
1 mbar = 10,197 mmH2O

Les descriptions et caractéristiques figurant sur ce document sont données à titre

d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous

nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

* * *

Société Anonyme au capital de 6.154.454 ¤

R.C. CHARLEVILLE-MEZIERES 787 020 080 B - Sirène 787 020 080 00018

SIEGE SOCIAL

76 rue Forest - 08013 CHARLEVILLE-MEZIERES CEDEX

www.deville.fr - [e-mail]

code 911.722.1
1e Edit 02/2005
