DEVILLE C07738, FREHEL User Manual

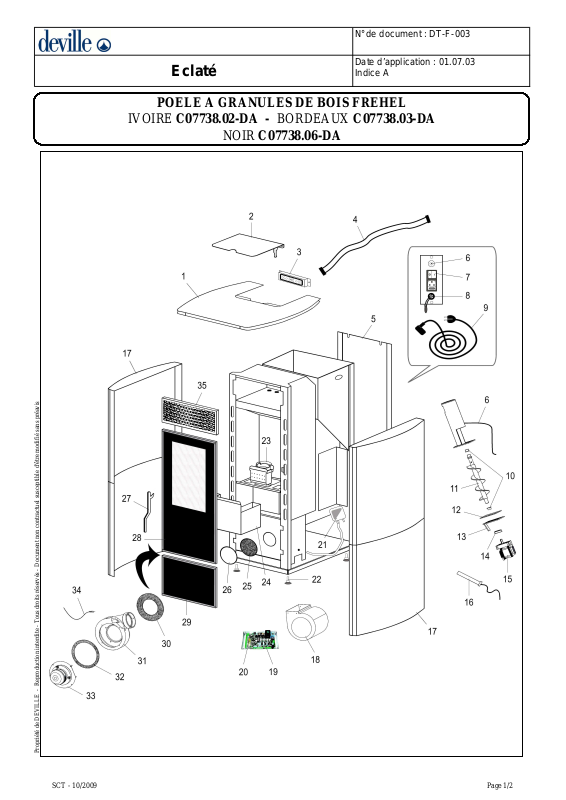

Eclaté
POELE A GRANULES DE BOIS FREHEL
C07738.03-DA
Propriété de DEVILLE - Reproduction interdite - Tous droits réservés - Document non contractuel susceptible d'être modifié sans préavis
IVOIRE C07738.02-DA - BORDEAUX
NOIR C07738.06-DA
N° de document : DT-F-003
Date d’application : 01.07.03
Indice A
SCT - 10/2009 Page 1/2
URG
URG
Eclaté
POELE A GRANULES DE BOIS FREHEL
C07738.03-DA
IVOIRE C07738.02-DA - BORDEAUX
NOIR C07738.06-DA
N° de document : DT-F-003
Date d’application : 01.07.03
Indice A
REP. REF. PIECE
Dessus Volute d'extracteur de fumée
1
Couvercle de trémie
2
Afficheur horizontal
3
Nappe d'afficheur
4
Tôle arrière
5
Thermostat de sécurité à réarmement manuel
6
Interrupteur + prise + fusible
7
Sonde de température
8
Câble d'alimentation
9
Sachet de 2 paliers
10
Vis sans fin + paliers
11
Joint de motoréducteur
12
Flasque de motoréducteur
13
Accouplement
14
Ens. motoréducteur
15
DESIGNATION
D0026744
D0026734
D0026578
D0026577
D0026736
D0026590 X
D0026731
D0026587 X
D0026730
D0026722
D0026600 X
D0026751 X
D0026775
D0026720
D0026791 X
1ère
REP. REF. PIECE
31
Joint d'extracteur de fumée
32
Extracteur de fumée
33
Sonde de fumée
34
Grille de ventilation supérieure
35
Télécommande
-
DESIGNATION
1ère
D0026725
D0026624 X
D0026580 X
D0026588 X
D0026735
D0026589
Bougie d'allumage
16
Panneau latéral céramique ivoire (4)
17
Panneau latéral céramique bordeaux (4)
Panneau latéral céramique noir (4)
Ventilateur de convection
18
Carte électronique complète
19
Thermostat + pile
20
Pressostat de sécurité + tube silicone
21
Sachet de 4 pieds réglables
22
Creuset
23
Cendrier
24
Joint de trappe de visite
25
Trappe de visite
26
Poignée de porte
27
Porte complète
28
Façade inférieure complète
29
Joint de volute d'extracteur de fumée
30
D0026575 X
D0026800
A
D0026745
B
D0026801
C
D0026732 X
D0026778 X
D0026585 X
D0026584 X
D0026649
D0026733 X
D0026717
D0026601 X
D0026723
D0026604
D0026776 X
D0026799 X
D0026623 X
A: C07738.02-DA B: C07738.03-DA C: C07738.06-DA
