Desa PF-4152-BK, Dual Brite PF-4129-AZ,Dual Brite PF-4151-AZ,Dual Brite PF-4144-AZ, PF-4144-NB, PF-4156-AZ, PF-4166-SA User Manual

© 2007 DESA Specialty Products™ 598-1166-03

MANUAL MODE

... back on.

1 Second

OFF then...

OPERATION

* resets to Auto Mode at dawn.

TEST

TEST 1 5 10 MIN

AUTO

TEST 1 5 10 MIN

DualBrite®

Motion Sensing
Coach Light

Set the ON-TIME switch on
the bottom of the cover plate
to TEST and the DualBrite®
switch OFF.

Set ON-TIME switch to
1, 5, or 10 minutes.

Manual mode only works at
night because daylight re­turns the sensor to AUTO.

Flip the light switch off for
one second then back on to
toggle between AUTO and
MANUAL MODE.

Manual mode works only with
the ON-TIME switch in the 1,
5, or 10 position.

Mode: On-Time Works: Day Night

Test

5 Seconds x x

Auto

1, 5, or 10 Min x

Manual

To Dawn* x

Accent

3, 6 Hr, to Dawn x

Note: When first turned on wait about 1 1/2

minutes for the circuitry to calibrate.

Before installation, record the model number
from back of fixture below. Attach receipt in
case of possible warranty issues.

Items Models

231896 PF-4125-AZ
253383 PF-4129-AZ

007677 PF-4144-AZ
017726 PF-4144-NB
182143 PF-4151-AZ

063285 PF-4152-BK
253381 PF-4156-AZ
012043 PF-4166-PB
021746 PF-4166-SA
066640 PF-4180-PB

Questions or problems? Before returning
to your retailer, refer to the troubleshooting
guide in this manual or call our technical ser­vice department at 1-800-858-8501 (English
speaking only), 7:30 am to 4:30 pm, CST,
Monday – Friday.

Features

• Light comes on when motion is detected.

• Automatically turns light off.

• Dusk Accent lighting.

• Photocell keeps the light off during daylight
hours.

Package Contents

• Lantern

• Easy to use Universal Mounting Bracket

• Mounting Hardware

• Wire Connectors

• Some Models Include an Optional Decora

-

tive Tail Assembly

Requirements

• The Light Control requires 120 volts AC.

• If you want to use Manual Mode, the control
must be wired through a switch.

•

Some electrical codes require installa­tion by a qualified electrician.

2

598-1166-03

MAX

SENS

MIN

4. Set sensitivity control on back

of fixture to mid-position.

ON-TIME Switch at 1,

5, or 10 minutes

Mode Switching Summary

Flip light switch

off for one second

then back on*

* If you get confused while switching modes,

turn the power off for 1 1/2 minutes, then
back on. After the calibration time the con­trol will be in the AUTO mode.

MANUAL MODE

AUTO

TEST

DualBrite® Dimmer Control

Light comes on dim for selected time after
dusk (Off, 3 hr., 6 hr., until dawn). If motion
is sensed, the light turns on full bright for the
ON-TIME (1, 5, or 10 minutes) then returns
to dim mode.

INSTALLATION

Estimated Installation Time: 30 minutes
Items needed for installation (not included):

• Phillips and flathead screwdrivers

• Pliers • Wire strippers/cutters

• Safety glasses • Light bulb

• Silicone caulk
For best performance, mount the fixture about

6 feet (1.8 m) above the ground.

1. Remove two nuts.

Wire
Path

Junction

Box

Screws

Fixture

Screw

Fixture

Screw

Horizontal Junction Boxes Only:

Remove ground screw and 2 fixture screws
from the mounting plate. Flip plate over.
Re-insert ground screw. Insert the 2 fixture
screws in the holes near the junction box
screw holes. Wire path must be located as
shown above.

Ground

Screw

5. Attach mounting

plate to junction box.

Wire Path

Ground Screw

3. Tighten screws

finger tight.

2. Remove

Mounting Plate.

WARNING: Turn power off at circuit

breaker or fuse.

3

598-1166-03

WIRING

One Motion Light

❒ Twist the junction box wires and the

fixture wires together as shown below.
Secure with wire connectors. If you have
a metal junction box, you may not need
the green “pigtail”. If you are unsure about
the grounding method, consult your local
building code.

Two Motion Lights

Black

White

Green

or Bare

Light

Fixture

Black

White

Green

or Bare

Light

Fixture

Light

Fixture

CAUTION: DO NOT connect the RED
wire unless you want to control other
lights from the motion sensor.

Note: All wiring should be run in accordance
with the National Electrical Code through
conduit or another acceptable means.

Contact a qualified electrician if there is
any question as to the suitability of the
system.

Connect the fixture wires to the wires in the
junction box. Twist the wires together and
secure with wire connectors.

Black to black

White to white

Recommended Grounding Method

Use a green ground “pigtail” (not provided) and
twist one end together with the bare fixture wire
and the box ground wire. Secure with a wire
connector. Secure the other end of the “pigtail”
with the GND screw on the mounting plate.

4

598-1166-03

OPTIONAL WIRING

This fixture is provided with a sensor rated for 360 Watts. Since the fixture is only rated 100
Watts (180 Watts candelabra), 260 Watts (180 Watts candelabra) of additional load may be
controlled by this sensor.

When determining what a fixture is rated for, do not simply look at the rating on the lamp in
the fixture. Look at the marking which specifies the maximum lamp wattage for which the
fixture is suitable.

Once you have selected the fixtures to be connected and determined their maximum ratings,
add these ratings up. For instance, if you have 3 fixtures rated 100 Watts, 150 Watts, and
75 Watts respectively, you have a total load of 325 Watts.

Wiring Diagram 1 – When wiring to control a standard light fixture: Strip the motion sensor’s
red wire and connect to the standard light’s black wire. Connect all white wires together.
Total fixture ratings must not exceed 360 Watts (3.0 A).

Wiring Diagram 2 – When wiring to control another motion sensing light fixture (Master /
Slave): Strip the red wire in both light fixtures. Connect the red wire of the controlling (master)
fixture to the red and black wires of the controlled (slave) fixture. Connect all white wires
together. Total fixture ratings must not exceed 360 Watts (3.0 A).

Wiring Diagram 1

Black

White

Green

or Bare

Light

Fixture

Light

Fixture

Wiring Diagram 2

(Standard)

Master Slave

It is also possible to wire two motion lights so that either fixture will turn on both lights at the
same time (dual master system). It is recommended that only people with plenty of electrical
experience attempt this configuration. Please call our customer service number (1-800-858­8501 - English speaking only) before attempting this wiring. If the dual master wiring is not

done correctly, it can destroy both motion sensing fixtures and void your warranty.

Black

White

Green

or Bare

Light

Fixture

Light

Fixture

Red

Red

5

598-1166-03

❒ Caulk fixture mounting surface with

silicone weather sealant. You may want
to wait until you have completed the tests
and adjustments on page 6.

❒ Install light bulb. See fixture markings for

proper bulb type and wattage.

❒ If so equipped, install the fixture top. Secure

with decorative screws.

❒ If you will not be installing the optional tail

assembly, install the decorative nut onto
the bottom of the fixture now.

Slide the fixture onto the

mounting screws and

tighten nuts.

Junction

Box

Optional Assembly

❒ If so equipped, you may install the decora-

tive tail as shown below.

1. Screw in

extension bar.

2. Add tail piece

and trim.

3. Install

decorative nut.

Bottom trim piece

has drain hole

Hex nut

COMPLETE THE INSTALLATION

❒ Stuff the wires into the junction box. Make

sure the wires from the fixture go through
the wire path, and no wires get pinched.

6

598-1166-03

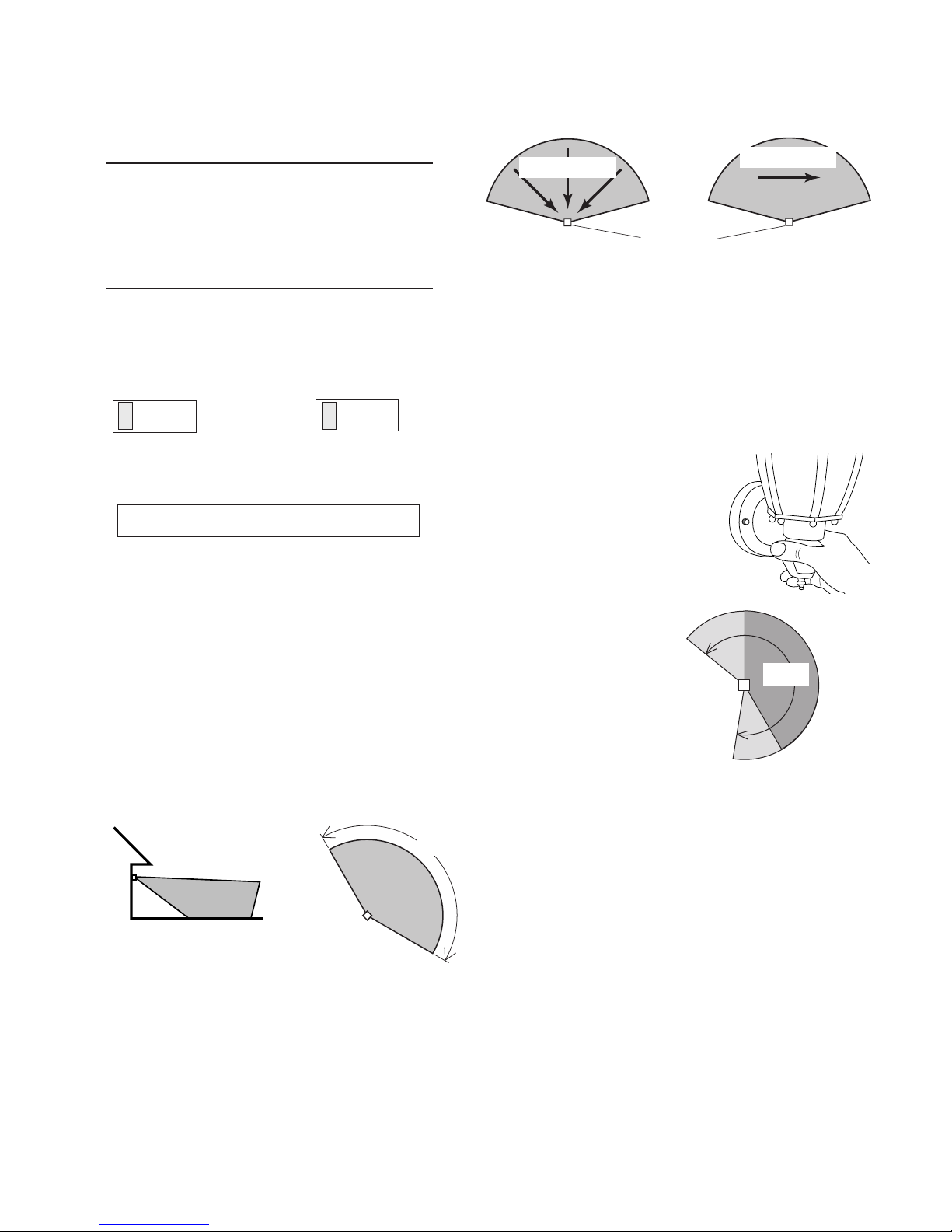

TESTING

❒ Turn on the circuit breaker and light

switch.

❒ If you need to change the sensitivity,

temporarily remove the fixture and make
the adjustment. Too much sensitivity may
increase false triggering.

❒ Set the amount of TIME you want the

light to stay on after motion is detected.
(1, 5, or 10 minutes).

❒ Set the amount of time after dusk you

want the lights on accent level.

240°

Sensor Aiming

Adjustment Angle

❒ Walk through the coverage area noting

where you are when the lights turn on.
Move the sensor head left or right to
change the coverage area.

Note: Grasp the sensor
only as shown and turn
the entire sensor. Any

other method may
damage the sensor.
Do not force it past
the stops.

Least Sensitive Most Sensitive

30 ft.

(9.1m)

Maximum Range Maximum
Coverage Angle

The detector is less sensitive to motion directly to­wards it and more sensitive to across motion.

Sensor

Motion

Motion

6 ft.

(1.8 m)

Avoid aiming the control at:

• Pools of water or objects that change
temperature rapidly, such as heating vents
and air conditioners. These heat sources
could cause false triggering.

• Areas where pets or traffic may trigger
the control.

• Nearby large, light-colored objects reflect-
ing daylight may trigger the shut-off feature.
Do not point other lights at the sensor.

Note: Sensor has a 1 1/2 minute warm up pe-

riod before it will detect motion. When
first turned on wait 1 1/2 minutes.

150°

TEST 1 5 10 MIN

ON-TIME

OFF 3 6 DUSK TO

HOUR DAWN

❒ Switch the on-time to TEST position and

DualBrite® switch to the OFF position.

7

598-1166-03

SPECIFICATIONS

Range . . . . . . . . . . . Up to 30 ft. (9.1 m)

[varies with surrounding
temperature].

Sensing Angle . . . . . Up to 150°, 240°

adjustable

Electrical Load . . . . . See rating on fixture

for maximum wattage

Sensor Capacity . . . Up to 360 Watts (3.0

A.) Maximum
Power Requirements 120 VAC, 60 Hz
Operating Modes . . . TEST, AUTO, and

MANUAL MODE

Time Delay . . . . . . . 1, 5, 10 minutes

DualBrite® Timer . . . 3, 6 hours, dusk-to

dawn
DESA Specialty Products reserves the

right to discontinue products and to change
specifications at any time without incurring
any obligation to incorporate new features
in products previously sold.

SYMPTOM
Light stays on

continuously.

Light flashes
on and off.

POSSIBLE CAUSE

1. The sensor is pointed at nearby
objects that cause heat to trigger
the sensor. (Aim the sensor

away from nearby objects.)

2. The sensor is pointed toward
a heat source like an air vent,
dryer vent, or brightly-painted
heat-reflective surface. (Re-

aim sensor.)

1. Heat being reflected from other
objects may be affecting the
sensor. (Re-aim sensor.)

POSSIBLE CAUSE

1. Light switch is turned off.

2. Bulb is loose or burned out.

3. Fuse is blown or circuit breaker
is turned off.

4. Daylight turn-off is in effect
(recheck after dark).

5. Incorrect circuit wiring, if this
is a new installation.

6. Re-aim the sensor to cover
desired area.

1. Light Control may be installed
in a relatively dark location.

2. Light Control is in Test. (Set

control switch to an ON-TIME
position.)

1. Light Control may be sensing
small animals or automobile
traffic (re-aim sensor).

2. Sensitivity is set too high.

(Reduce sensitivity.)

SYMPTOM
Light will not

come on.

Light comes
on in daylight.

Light comes
on for no ap­parent reason.

TROUBLESHOOTING GUIDE

8

598-1166-03

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before

returning product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at:
www.desatech.com. If the problem persists, call* for assistance at 1-800-858-8501 (English
speaking only), 7:30 AM to 4:30 PM CST (M-F). You may also write* to:

DESA Specialty Products
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products

* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase,
and Place of Purchase.

No Service Parts Available for this Product

THREE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from
state to state or province to province.
For a period of three years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs,
batteries, and other expendable items are not covered by this warranty. Unauthorized service or modifica­tion of the product or of any furnished component will void this warranty in its entirety. This warranty does
not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or
return shipping charges.
This warranty covers only DESA Specialty Products assembled products and is not extended to other equip­ment and components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, IN­CLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL
SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF DESA Specialty Products FOR ANY SPECIAL, INDIRECT, INCIDEN­TAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to
you. Proof of purchase is required for warranty claims.

9

598-1166-03

DualBrite® Luces de

Coches Detectores
de Movimiento

Ponga el interruptor de tiem­po (ON-TIME), al fondo del
detector, en la posición de
prueba (TEST) y DualBrite®
a apagado (OFF).

© 2007 DESA Specialty Products™ 598-1166-03 S

Modalidad: A tiempo: Trabaja: Día Noche

Prueba

5 seg. x x

Autom.

1, 5 ó 10 min. x

Manual

Hasta el

amanecer*

x

Adorno

3, 6 hrs, hasta

el amanecer

x

FUNCIONAMIENTO

¿Preguntas o problemas? Antes de devolver

el producto al minorista, lea la guía de análisis
de averías en este manual o llame a nuestro
departamento de servicio técnico al 1-800­858-8501 (sólo se habla inglés), de 7:30 am
a 4:30 pm, Hora Estándar del Centro, de

Lunes a Viernes.

Características

• La luz se prende cuando se detecta movi­miento.

• Apaga la luz automáticamente.

• Iluminación ornamental de baja intensidad.

• La fotocélula mantiene la luz apagada
durante las horas del día.

Contenidos del Paquete

• Farol

• Soporte universal de fácil uso

• Ferretería de montaje

• Conectores de alambre

• Algunos modelos incluyen un conjunto
opcional para extensión decorativa.

Requisitos

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte
el control con un interruptor.

•

Algunos códigos requieren instalación
por un electricista calificado.

*Se pone en Automático al amanecer.

1 segundo

APAGADO

luego...

El modo manual funciona
sólo por la noche porque la
luz del día pone al detector
en modo AUTOMATICO.

Apague el interruptor por
un segundo y vuélvalo a
prender.

El modo manual funciona
sólo cuando el interruptor
de tiempo (ON-TIME) está
en la posición de 1, 5 ó 10
minutos.

TEST 1 5 10

Ponga el interruptor de tiem­po (ON-TIME) en la posición
de 1, 5 ó 10 minutos.

MODO MANUAL

...préndalo.

Nota: Cuando lo prenda por primera vez es-

pere 1 1/2 minutos para que el circuito
se claibre.

TEST 1 5 10

AUTOMATICO

PRUEBA

Articulos Modelos

231896 PF-4125-AZ
253383 PF-4129-AZ

007677 PF-4144-AZ
017726 PF-4144-NB
182143 PF-4151-AZ

063285 PF-4152-BK
253381 PF-4156-AZ
012043 PF-4166-PB
021746 PF-4166-SA
066640 PF-4180-PB

10

598-1166-03

LUZ DE ADORNO
Para una iluminación ornamental de
baja intensidad, ponga el interruptor de

DualBrite® en la posición de 3, 6, ó del Dusk-

to-Dawn (atardecer-al-amanecer). Cuando se
detecte movimiento, las luces se pondrán en
alta intensidad.

INSTALACION

Tiempo estimado de instalación: 30
minutos
Artículos que se necesitan para la instalación
(no incluidos):

• Tornillos Phillips y de cabeza plana

• Alicates

• Desforrador/cortador de alambre

• Lentes de seguridad

• Bombilla

• Calafateo de silicona
Para un mejor funcionamiento, instale el

aparato a casi 1.8 m del suelo.

1. Quite las

dos tuercas.

Tornillos del aparato

Paso del alambre

5. Atornille la placa de

montaje a la caja de

empalme.

2. Quite la placa

de montaje.

Quite de la placa de montaje, el tornillo
de tierra, y los 2 tornillos del aparato. Dé
la vuelta a la placa. Reinserte el tornillo de
tierra. Inserte los 2 tornillos del aparato en
los agujeros cerca de los agujeros de los
tornillos de la caja de empalme. El paso
del alambre debe estar ubicado como se
muestra arriba.

Tornillo

de tierra

Tornillos de

la caja de

empalme

Tornillos

del apa-

rato

Paso del

alambre

Cajas de Empalme

Horizontales Solamente

Tornillos
del apa-

rato

3. Ajuste los tornillos tan

sólo con los dedos.

Mueva el interruptor de

tiempo (ON-TIME) a 1, 5 ó

10 minutos

Apague el interruptor

por un segundo y

préndalo de nuevo*

PRUEBA

AUTOM.

MODO

MANUAL

* Si se confunde mientras cambia de fases,

apague la electricidad por un minuto y
préndala de nuevo. Después del tiempo
de calibración el control estará en fase
AUTO(MATICA).

Resumen de las modalidades del

interruptor

ADVERTENCIA: Desconecte la ener-

gía en el disyuntor.

MAX

SENS

MIN

4. Fije de nuevo el alcance de sen­sibilidad a la posición del medio.

11

598-1166-03

Negro a negro

Blanco a blanco

Método recomendado de conexión a tierra

Use un “cable flexible” verde de tierra (no pro­visto) y tuerza un extremo con el cable desnudo
del aparato y con el cable de a tierra de la caja.
Asegúrelos con un conector de cables. Asegure
el otro extremo del “cable flexible” con el tornillo
de a tierra de la placa de montaje.

Conecte los alambres del aparato a los
alambres de la caja de empalme. Tuerza
juntos los alambres y asegúrelos con
conectores de alambre.

CABLEADO

Luz de un movimiento

❒ Tuerza los cables de la caja de empalme

con los cables del aparato, como se
muestra abajo. Asegúrelos con conectores
de cables. Si tiene una caja de empalme
de metal, no necesita el “cable flexible”.
Si no está seguro del método de conexión
a tierra, consulte con el código local de
construcción.

Luz de dos movimientos

Negro

Blanco

Verde o

Desnudo

Aparato

de Luz

Negro

Blanco

Verde o

Desnudo

CUIDADO: NO conecte el cable ROJO
excepto que desee controlar otras luces
desde el detector de movimiento.

Nota: Todo el cableado debe realizarse de
acuerdo con el Código Eléctrico Nacional
usando tubería ó algún otro medio aceptable.

Póngase en contacto con un electricista
calificado si tiene alguna pregunta
referente a la aptitud del sistema.

Aparato

de Luz

Aparato

de Luz

12

598-1166-03

Es también posible conectar dos luces detectoras de movimiento de manera que cada aparato
prenda ambas luces al mismo tiempo (sistema de doble maestro). Se recomienda que sólo
personas con amplios conocimientos de electricidad conecten este tipo de configuración.
Por favor comuníquese con nuestro departamento de asistencia al cliente (1-800-858-8501

- sólo para hablar en inglés) antes hacer este tipo de conexión. La conexión inadecuada

del cableado de doble maestro podría dañar ambas luces de movimiento y anular la
garantía.

CONEXION ALTERNA

Este aparato viene con un detector con una potencia de 360 Vatios. Puesto que el aparato
tiene sólo una potencia de 100 Vatios (180 vatios candelabro), la carga adicional de 260
Vatios (180 vatios candelabro) puede ser controlada por el detector.

Cuando desee determinar la clasificación de un aparato no vea tan sólo la potencia de la
lámpara. Mire la indicación que especifique el voltaje máximo de la lámpara que el aparato
puede aceptar.

Una vez que ha escogido los aparatos que se conectarán y ha determinado sus máximas
potencias, súmelas. Por ejemplo, si tiene 3 aparatos de 100 , 150 y 75 Vatios respectivamente,
usted tendrá un total de 325 Vatios.

Diagrama de Cableado 1 – Cuando prepare una conexión para controlar un aparato de luz
estándar: Pele el alambre rojo del detector de movimiento y conéctelo al alambre negro de
la luz estándar. Conecte todos los alambres blancos. La capacidad total no debe exceder
los 360 Vatios (3.0 A).

Diagrama de Cableado 2 – Cuando prepare una conexión para controlar otro aparato de
luz detector de movimiento (Maestra / Esclava): Pele el alambre rojo en ambos aparatos de
luz. Conecte el alambre rojo del aparato controlador (maestro) a los alambres rojo y negro
del aparato controlado (esclavo). Conecte todos los alambres blancos. La capacidad total
no debe exceder los 360 Vatios (3.0 A).

Diagrama de Cableado 1

Negro

Blanco

Verde o

Desnudo

Diagrama de Cableado 2

(Estándar)

Maestra Esclava

Rojo

Rojo

Aparato

de Luz

Aparato

de Luz

Negro

Blanco

Verde o

Desnudo

Aparato

de Luz

Aparato

de Luz

13

598-1166-03

COMPLETE LA INSTALACION

❒ Meta los cables en la caja de empalme.

Asegúrese que los cables del aparato
pasen por el paso para los cables y que
no estén pinchados.

Deslice al apartato sobre
los tornillos de montaje y
ajuste las tuercas.

❒ Calafatee el aparato y la superficie de

montaje con un sellador de silicona contra

la intemperie. Es mejor que espere hasta
que haya completado las pruebas y los
ajustes indicados en la página 14.

❒ Instale la bombilla. Vea las marcaciones

en el aparato para el tipo y vataje correcto
de la bombilla.

❒ Si el aparato lo tiene, instale la parte de

arriba. Asegúrela con tornillos decorati­vos.

❒ Si no va a instalar el conjunto del cabo

opcional, ponga ahora la tuerca decorativa
en la parte de abajo del aparato.

Montaje Opcional

❒ Si lo tiene, usted puede instalar la cola

decorativa como se muestra abajo.

1. Atornille la

barra y la tuerca

de extensión.

3. Ponga la tuerca

decorativa.

La pieza inferior

de adorno tiene un

agujero de desagüe.

2. Ponga la pieza

de extensión y el

adorno.

Tuerca

hexagonal

14

598-1166-03

PRUEBA

❒ Prenda el cortacircuitos y el interruptor

de luz.

❒ Camine por el área de protección

dándose cuenta dónde está cuando
la luz se prende. Mueva la cabeza del
detector hacia la izquierda o derecha
para cambiar el área de protección.

Lo menos sensible Lo más sensible

El detector es menos sensible al movimiento
que se dirige directamente hacia él.

Alcance Máximo Angulo de
Cobertura Máxima

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de tem

-

peratura tales como ductos de calefacción
y acondicionadores de aire. Estas fuentes
de calor pueden causar falsas alarmas.

• Areas donde animales domésticos o el
tráfico puedan activar el control.

• Los objetos grandes cercanos y de
colores resplandecientes que reflejan la
luz del día pueden hacer que el detector
se apague. No apunte otras luces hacia el
detector.

Nota: Agarre sólo el de­tector, como se muestra,
y gire todo el detector.

Cualquier otro método
puede dañarlo. No lo for­ce más allá de los puntos
de parada.

Angulo de Ajuste

de Puntería del

Detector

❒ Fije la sensibilidad (SENS) como ne-

cesite. Demasiada sensibilidad puede
aumentar las falsas alarmas.

❒ Fije el período de tiempo (ON-TIME)

que la luz debe quedarse prendida
después de detectar movimiento (1, 5
ó 10 minutos).

Nota: El detector tiene un período de cerca

de 1

1

/2 minutos de calentamiento
antes de detectar movimiento.
Cuando lo prenda por primera vez,
espere 1 1/2 minutos.

9.1m

1.8 m

150°

Detector

Movimiento

Movimiento

240°

TEST 1 5 10 MIN

ON-TIME

OFF 3 6 DUSK TO

HOUR DAWN

❒ Fije el de adorno (DualBrite®) a apagado

(OFF) y el control de ON-TIME a la posición
de prueba (TEST).

15

598-1166-03

Alcance . . . . . . . . . . . Hasta 9.1 m. (varía

con la temperatura
del medio ambiente).

Angulo de detección . Hasta 150°Puntería

de 240°

Carga Eléctrica . . . . . Vea el número máxi-

mo de vatios en los
valores nominales del

artefacto
Capacidad del

Detector . . . . . . . . . . . Hasta 360 Vatios

Máximo (3.0 A)
Requisitos de

Energía . . . . . . . . . . . 120 VCA, 60 Hz

Fases de

SINTOMA
La luz se

prende sin
ninguna
razón apa­rente.

La luz se
queda
prendida
continua­mente.

La luz se
prende y
se apaga.

POSIBLE CAUSA

1. El Control de Luz puede estar de­tectando animales pequeños o el
trásito de automóviles. (Reapunte
el detector).

2. La Sensibilidad es demasiado alta.

(Reduzca la sensibilidad. Apague
el Aumento de Distancia).

1. Un faro está colocado demasiado
cerca al detector o apunta a objetos
cercanos que hace que el calor
active el detector. (Reposicione la

lámpara lejos del detector o de los
objetos cercanos).

2. El Control de Luz está apuntando
hacia una fuente de calor tal como
un conducto de aire, de secadora
o hacia una superficie con pintura
brillante y que refleja el calor. (Apa-
gue el Aumento de Distancia).

1. El calor que se refleja de otros objetos
pueden estar afectando al detector.
(Reposicione el detector).

SINTOMA
La luz no

se encien­de.

La luz se
prende
durante el
día.

POSIBLE CAUSA

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el cor­tacircuitos está apagado.

4.

La desconexión de luz del día está en
efecto. (Compruébelo al anochecer).

5. Alambrado incorrecto, si ésta es
una nueva instalación.

6. Apunte de nuevo el detector para
cubrir las áreas deseadas.

1. El Control de Luz puede estar
instalado en un lugar relativamente
oscuro.

2. El Control de Luz está en fase de
Prueba. (Fije el interruptor del con-
trol a la posición de TIEMPO).

GUIA DE INVESTIGACION DE AVERIAS

Operación . . . . . . . . . PRUEBA, AUTO-

MATICO y MODO

MANUAL
Retardo de Tiempo . . 1, 5, 10 minutos
Temporizador

DualBrite® . . . . . . . . . Apagado, 3, 6 horas,

del atardecer al ama-

necer
DESA Speciaty Products se reserva el dere-

cho de descontinuar productos y de cambiar
especificaciones a cualquier momento sin
incurrir en ninguna obligación de tener que
incorporar nuevas características en los
productos vendidos con anterioridad.

ESPECIFICACIONES

16

598-1166-03

GARANTÍA LIMITADA A 3 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener
otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 3 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes
defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas,
baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modi­ficaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad.
Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso,
servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products y no se extiende a
otros equipos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SO­BREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE CO­MERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN
PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ
RESPONSABILIDAD POR PARTE DE DESA Specialty Products POR CUALQUIER DAÑO ESPECIAL, INDI­RECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE
NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
puede que no se aplique a Ud. Para reclamos por la garantía se requiere la prueba de compra.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda

antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.desatech.com. Si
el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V).
Usted puede también escribir a:
DESA Specialty Products
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products (Servicio Técnico para Productos Especiales)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

17

598-1166-03

Lanterne de
voiture DualBriteMD
à détecteur de
mouvement

En fonction :

Mode : Temps en circuit : jour nuit

Essai

5 secondes x x

Auto

1, 5, ou 10 min. x

Manuel

au choix, amanecer* x

Accen­tuation

3, 6 h jusqu’à l’aurore x

© 2007 DESA Specialty ProductsMC 598-1166-03 F

FONCTIONNEMENT

* Revient au mode automatique au lever du soleil.

Placez le commutateur ON­TIME au bas du couvercle
en position TEST et
l’interrupteur DualBriteMD
en position OFF.

Note: Après mise en circuit, attendre enfiron

1 1/2 minute pour que l’étalonnage du
circuit soit complété.

ESSAI

AUTOMATIQUE

Amener l’interrupteur de
temps en circuit (ON-TIME)
à la position correspondant
à 1, 5 ou 10 minutes.

Des questions ou problèmes? Avant de vous
rendre chez le détaillant, consultez la section
Dépannage de ce guide ou communiquez
avec le service technique au 1 800 858-8501
(en anglais seulement) du lundi au vendredi
entre 7 h 30 et 16 h 30, HNC,.

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement
est détecté.

• Éteint automatiquement l’éclairage.

• Éclairage d'accentuation de crépuscule.

• Photocellule qui maintient l’éclairage éteint
pendant la période de lumière du jour.

Contenu de l’emballage

• Lanterne

•

Console de montage universelle facile à utiliser

• Ferrures de montage

• Serre-fils

• Certains modèles comprennent un ensem­ble facultatif de queue décorative

Exigences

• La commande d'éclairage nécessite une
alimentation 120 volts c.a.

• Si vous désirez utiliser la priorité manuelle,
la commande doit être branchée à un in­terrupteur.

• Certains codes de bâtiment locaux peu-

vent exiger que l’installation soit faite
par un électricien qualifié.

TEST 1 5 10 MIN

TEST 1 5 10 MIN

Articles Modèles

231896 PF-4125-AZ
253383 PF-4129-AZ

007677 PF-4144-AZ
017726 PF-4144-NB
182143 PF-4151-AZ

063285 PF-4152-BK
253381 PF-4156-AZ
012043 PF-4166-PB
021746 PF-4166-SA
066640 PF-4180-PB

Le mode manuel ne fonc­tionne que la nuit parce que
la lumière du jour remet le
capteur en mode AUTO.

Mettre l’interrupteur hors
circuit pendant une seconde,
plus en circuit pour alterner
entre les modes AUTO et
MANUEL.

Le mode manuel ne fonction­ne que lorsque l’interrupteur
ON-TIME est aux positions
1, 5 ou 10.

hors circuit

pendant 1

seconde,

puis ...

... à nouveau

en circuit

PRIORITÉ MANUELLE

18

598-1166-03

MINUTERIE DualBrite

MD

L’éclairage faible intensité s’allume à la tombée
de la nuit selon la durée sélectionnée (fermé,
3 hres, 6 hres, jusqu'à l'aurore). En cas de
détection de mouvement, l’éclairage s’allume à
pleine intensité, pendant la période indiqué par
le commutateur ON-TIME (1, 5 ou 10 min), pour
ensuite repasser en mode faible intensité.

PRIORITÉ MANUELLE

AUTO

TEST

* Si vous ne savez plus dans quel mode
se trouve l’appareil, couper l’alimentation
pendant une minute puis la rétablir. Après le
temps d’étalonnage, la commande reviendra
au mode AUTO.

Placer l’interrupteur ON-

TIME à 1, 5 ou 10 minutes

Mettre l’interrupteur

hors circuit pendant

une seconde, puis le

remettre en circuit

Résumé du mode de commutation

1. Enlever les

deux écrous.

2. Enlever la plaque

de montage.

3. Resserrez les vis avec les doigts.

Boîtes de jonction horizontales

seulement:

Retirer la vis de mise à la terre et les 2 vis
de l’appareil de la plaque de montage. Re­tourner la plaque. Replacer la vis de mise à
la terre. Insérer les 2 vis de l’appareil dans
les trous près des trous de vis de la boîte
de jonction. Le passage des fils doit être
placé comme indiqué ci-dessus.

Vis de

l’appareil

Vis de

l’appareil

Vis de
mise à
la terre

Passage

des fils

Vis de la

boîte de

jonction

INSTALLATION

Temps estimatif d’installation : 30 minutes.
Articles nécessaires à l’installation (non

fournis) :

• Tournevis à lame droite et cruciforme
(Phillips)

• Pinces

• Pinces à dénuder ou à couper

• Lunettes de protection

• Lampe électrique

• Produit de calfeutrage à base de silicone

Pour un rendement optimal, montez le lumi­naire à environ 1,8 m au-dessus du sol.

Passage des fils

Vis de la boîte de jonction

5. Fixer la plaque

de montage à la

boîte de jonction.

M ISE EN GARDE : Cou p ez
l’alimentation au disjoncteur ou au
fusible.

MAX

SENS

MIN

4. Réglez la sensibilité

à mi-position à l'arrière

du luminaire.

19

598-1166-03

Noir à noir

Blanc à blanc

CÂBLAGE

Méthode de mise à la terre recommandée

Utilisez une «queue de cochon» verte (non
fournie) et torsadez-en une extrémité avec
le fil nu du luminaire et le fil de terre de la
boîte de jonction. Utilisez un serre-fils. Fixez
l'autre extrémité de la «queue de cochon»
avec la vis de terre (GND) sur la plaque
de montage.

AVERTISSEMENT: NE PAS raccorder
le fil ROUGE à moins que vous ne vouliez
commander d’autres luminaires au
moyen du détecteur de mouvement.

Note

: Tous les fils doivent être installés
dans un conduit ou un autre dispositif
acceptable, conformément au Code national
de l’électricité. Contactez un électricien

qualifié pour toute question relative à la
pertinence de l’installation.

Branchez les fils du luminaire aux fils dans
la boîte de raccordement. Torsadez ces fils
ensemble, puis ajoutez-y un connecteur de
fils.

Une lanterne à détecteur de mouvement

Deux lanternes à détecteur de mouvement

Noir

Blanc

Vert ou

dénudé

Luminaire

Noir

Blanc

Vert ou

dénudé

❒ Torsadez ensemble les fils de la boîte

de jonction et ceux du luminaire comme
indiqué ci-dessous. Utilisez des serre-fils.
Si la boîte de jonction est en métal, vous
pourriez nécessiter une «queue de co­chon» verte. Si vous avez des doutes sur
la méthode de mise à la terre, consultez
votre code du bâtiment.

LuminaireLuminaire

20

598-1166-03

Il est aussi possible de raccorder deux luminaires à détection de mouvement de sorte que
l’un ou l’autre des appareils allume simultanément les deux luminaires (double circuit maître).
Il est recommandé que seuls des gens possédant une grande expérience de l’électricité
tentent de réaliser cette configuration. Avant d’entreprendre ce type de câblage, veuillez
communiquer avec notre Service à la clientèle au 1 800 858-8501 (service en anglais seule­ment). Si le câblage d’une installation à deux luminaires principaux n’est pas exécuté

correctement, il pourrait entraîner la destruction des deux luminaires à détection de
mouvement et annuler votre garantie. Nous nous excusons de ne pas pouvoir répondre

à vos questions en français par téléphone.

Diagramme de câblage 1

Noir

Blanc

Vert ou

dénudé

Diagramme de câblage 2

(Standard)

Maître Satellite

Noir

Blanc

CÂBLAGE FACULTATIF

Ce luminaire est pourvu d'un capteur de 360 W.

Puisque le luminaire a une intensité de
seulement 100 W (180 W pour le candélabre), un luminaire additionnel de 260 W (180 W
pour le candélabre) peut être contrôlé par ce capteur.

Lorsque vous déterminez l'intensité que peut supporter un luminaire, ne vous contentez pas de
simplement lire l'intensité indiquée sur l'ampoule. Recherchez l'étiquette indiquant le wattage
d'ampoule maximal de l'appareil.

Une fois que vous avez choisi les luminaires à raccorder et déterminé leur intensité maximale
respective, additionnez les intensités. Par exemple, si vous avex 3 appareils dont l'intensité
est 100 Watts, 150 Watts et 75 Watts respectivement, la charge totale est 325 Watts.

Diagramme de câblage 1 – Câblage d’un luminaire standard : Dénudez le fil rouge du
détecteur de mouvement et raccordez-le au fil noir du luminaire standard. Branchez tous
les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 360 Watts (3,0 A).

Diagramme de câblage 2 – Câblage d’un autre luminaire à détecteur de mouvement (Maître
/ Satellite) : Dénudez le fil rouge des deux luminaires. Branchez le fil rouge du luminaire de
commande (maître) aux fils rouge et noir du luminaire commandé (satellite). Branchez tous
les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 360 Watts (3,0 A).

Rouge

Rouge

Luminaire Luminaire

Vert ou

dénudé

Luminaire Luminaire

21

598-1166-03

COMPLÉTEZ L'INSTALLATION

❒ S’assurer que les fils du luminaire suivent

le passage des fils et qu’aucun d’eux ne
soit pincé.

Glissez le luminaire sur

les vis de montage et

resserrez les vis.

Boîte de

jonction

❒ Calfeutrer la surface de montage du lu-

minaire avec un scellant silicone résistant

aux intempéries. Vous pouvez attendre
d’avoir terminé les essais et les réglages
de la page 22.

❒ Installez la lampe. Consultez l’étiquette

apposée sur le luminaire pour connaître
le type et la puissance de lampe appro­priés.

❒ Installer l’ensemble supérieur s’il y a lieu.

Fixer l’ensemble avec des vis décorati­ves.

❒ Si vous n'installez pas l'ensemble de queue

décorative optionnel, installez l'écrou dé­coratif au bas du luminaire maintenant.

1. Visser

la tige de

rallonge.

2. Ajouter la

queue et l’élément

décoratif.

La pièce décorative
inférieure comporte

un orifice de drainage

Écrou hexagonal

Ensemble facultatif

❒ S’il y a lieu, installer la queue décorative

comme illustré ci-dessous.

3. Installer l'écrou

décoratif.

22

598-1166-03

ESSAIS

❒ Mettre en circuit le disjoncteur et l’in-

terrupteur d’éclairage.

Éviter de pointer l’appareil:

• Sur des flaques d’eau ou des objets dont

la température change rapidement. Ces

sources peuvent causer des déclenche­ments intempestifs.

• Vers des zones où des animaux ou la

circulation risquent de déclencher l’ap­pareil.

• Sur des objets avoisinants de grande

dimension et de couleur claire. La ré­flexion pourrait déclencher la fonction de
mise hors circuit à la lumière du jour. Ne
pas pointer d’autres sources lumineuses
sur la commande d’éclairage.

❒ Marcher dans la zone de couverture et

noter à quel endroit l’éclairage se déclen­che. Déplacer la tête du détecteur vers la
gauche, le droit ou le côté pour modifier
la zone de couverture.

Angle de réglage

du détecteur

❒ Régler la sensibilité (SENSITIVITY) selon

les besoins. Une trop grande sensibilité
pourrait causer des déclenchements in­tempestifs.

❒ Réglez, à votre goût, le TEMPS de fonc-

tionnement du luminaire après détection
du mouvement (1, 5 ou 10 minutes).

Le moins sensible Le plus sensible

Portée maximale Angle de
couverture maximale

Le détecteur est moins sensible au mouve­ment dans sa direction.

Note: Saisir le détecteur
seulement de la façon
indiquée et tourner tout
l’ensemble. Toute autre

façon de faire pourrait
endommager le détec­teur. Ne pas le forcer
au-delà des butées.

9,1 m

1,8 m

150°

Détecteur

Mouvement

240°

Note: Le capteur doit se réchauffer 1 1/2

minute avant de pouvoir détecter le mou­vement. Lorsque l’appareil est mis en
circuit, attendre 1 1/2 minute.

Mouvement

TEST 1 5 10 MIN

ON-TIME

OFF 3 6 DUSK TO

HOUR DAWN

❒ Mettez l’interrupteur de temps en circuit

à la position TEST et l’interrupteur Dual-

BriteMD à la position OFF.

23

598-1166-03

Portée . . . . . . . . . . . . Jusqu’à 9,1 m (varie

selon la température
environnante)

Angle de détection . . . Réglable jusqu’à 150°,

240°

Charge électrique . . .Vo i r l a c a p a c i t é

sur l’appareil pour la
puissance maximum

Capacité du capteur . Jusqu’à 360 Watt (3

A) Maximum

Courant requis . . . . . 120 V c.a., 60 Hz.

CAUSE POSSIBLE

1. Un projecteur se trouve
trop près du détecteur de la
commande d’éclairage ou est
pointé vers des objets tout
près dont la chaleur déclen­che le détecteur. (Éloigner le

projecteur du détecteur ou
des objets avoisinants.)

2. Le détecteur de la commande
d’éclairage pointe vers une
source de chaleur comme
un évent d’aération, un
évent de sécheuse ou une
surface peinte de couleur
vive réfléchissant la chaleur.
(Réorienter le détecteur).

1.

La chaleur qui est réfléchie par
d’autres objets peut affecter la
commande d’éclairage. (Réo-
rienter le détecteur).

SYMPTÔME
La lampe reste

allumées conti­nuellement.

La lampe cli­gnote.

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est en
position hors circuit.

2. L’ampoule au quartz est desser­rée ou grillée.

3. Le fusible du circuit a sauté ou le
disjoncteur est en position hors
circuit.

4. La fonction de mise hors circuit
à la lumière du jour est engagée.
(Revérifier quand il fait nuit).

5. Mauvais câblage, s’il s’agit d’une
nouvelle installation.

6. Mauvaise orientation. (Réorien-

ter le détecteur pour obtenir la
couverture désirée).

1. La commande d’éclairage est
installée dans un endroit relati­vement sombre.

2. La commande d’éclairage est
en mode essai. (Placer l’inter-

rupteur ON-TIME à 1, 5 ou 10
minutes.)

1. La commande d’éclairage peut
détecter de petits animaux, des
arbres agités par le vent ou la
circulation automobile. (Réorien-
ter le détecteur).

2. Le réglage de portée est trop
élevé. (Réduisez la portée).

SYMPTÔME
La lampe ne

s’allume pas.

La lampe
s’allume le
jour.

La lampe
s’allume
sans raison
apparente.

GUIDE DE DÉPANNAGE

Modes de

fonctionnement . . . . . Essai, automatique et

priorité manuelle

Minuterie . . . . . . . . . . 1, 5 ou 10 minutes

DualBriteMD . . . . . . . . 3, 6 heures, crépuscule-

aurore

DESA Specialty Products se réserve le doit
d’abandonner tout produit et d’en changer les
spécifications, en tout temps et sans contrac­ter quelque obligation que ce soit quant à
l’incorporation de nouvelles caractéristiques
aux produits déjà vendus.

FICHE TECHNIQUE

24

598-1166-03

GARANTIE LIMITÉE DE 3 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de 3 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à
un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts
par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses compo­sants fournis invalidera totalement la présente garantie.Cette garantie n’inclut pas le remboursement pour le
dérangement, l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’expédition
pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés DESA Specialty Products et ne s’étend pas aux autres
équipements et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES
OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA
SPECIALTY PRODUCTS NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIA­LES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent
pas l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-des­sus pourrait ne pas s’appliquer à vous. Pour toute réclamation en vertu de la garantie, il est nécessaire de
présenter une preuve d’achat.

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de

l’aide avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.desa­tech.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seule­ment), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :
DESA Specialty Products
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products (Service technique, produits de spécialité)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée
de main : numéro du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.
