Desa HD-9240 User Manual

ALL METAL MOTION

SENSOR LIGHT CONTROL

Model HD-9240

© 2003 DESA Specialty Products™ 595-5631-07

Contents

Introduction .................................................................................................. 3

Package Contents ..................................................................................... 4

Installation .....................................................................................................5

Wall Mount ............................................................................................... 5

Eave Mount ............................................................................................... 5

Universal Adaptor .................................................................................... 6

Standard Wiring ....................................................................................... 6

Controlling Non-Motion Sensing Fixtures ............................................. 7

Finish Mounting .......................................................................................8

Specifications ............................................................................................ 8

Test and Adjustment .................................................................................... 9

Expected Coverage ................................................................................. 10

Operation .................................................................................................... 12

Troubleshooting Guide.............................................................................. 13

JourneyMan® Lifetime Warranty ............................................................... 14

-2-

595-5631-07

Introduction

Dear Consumer:

We would like to thank you for purchasing this JourneyMan
Products™ feel that you have purchased the most durable motion sensor available today. This
JourneyMan® product will give you a lifetime worth of operation. We are so confident with the durability
of this product that we are backing it with a Lifetime Warranty.

Enhanced Performance Features

®

product. We at DESA Specialty

☞ Rugged gripping teeth and finger screw provide full three-dimension adjustment of sensor head.
☞ Eight silicon rubber gaskets seal internal components and controls from severe environmental conditions.
☞ Stainless steel screws to prevent rust and corrosion.
☞ Built in 1.25 Mega Watt surge protection.
☞ A.S.I.C. (Application Specific Integrated Circuit) design allows more reliable performance.
☞ Range Boost option to extend range for those hard to cover areas.
☞ Extremely wide angle coverage (up to 270°).
☞ Easy to control other lights with your JourneyMan

®

fixture (up to 1000 Watts total load).

☞ Expanded lens area receives more infrared light improving detection sensitivity.
☞ Pulse count technology reduces false sensing from wind and rain for professional reliability.
☞ Automatic photocell deactivates unit in daylight to save energy.
☞ Power outage reset. Turns light off automatically if turned on by power interruption or electrical storm.
☞ Selectable light timer to set the time lights stay on after motion has been detected.
☞ Sensitivity control allows adjustment of coverage range.
☞ Manual override to turn lights on/off at your convenience with existing indoor wall switch.

595-5631-07

-3-

Package Contents

Additional Items Needed

• Motion Sensor Light Fixture

• Lens shield

• Manual

• Hardware Pack
1 Gasket

1 Hanger

1 Universal adaptor plate
4Wire nuts
2 #6-32 X 3/4" (19 mm) screws

(for small rectangular boxes)

2 #8-32 X 3/8" (10 mm) screws

(fixture to universal adaptor)

4 #8-32 X 3/4" (19 mm) screws

(for circular or octagon boxes)

2 #10-24 X 1/2" (13 mm) screws

(for water tight boxes)

• Phillips screwdriver

• Ladder

•2 Flood lamps, 150 Watts Maximum per lamp

Fits All Junction Box Configurations

Circular

Horizontal rectangular

Ve rtical rectangular

Octagon

-4-

595-5631-07

Installation

CAUTION: BEFORE STARTING THE INSTALLATION, TURN THE POWER OFF AT THE

CIRCUIT BREAKER.

If you want to use the Manual Override feature you will need to install the fixture on a circuit controlled
by a switch.

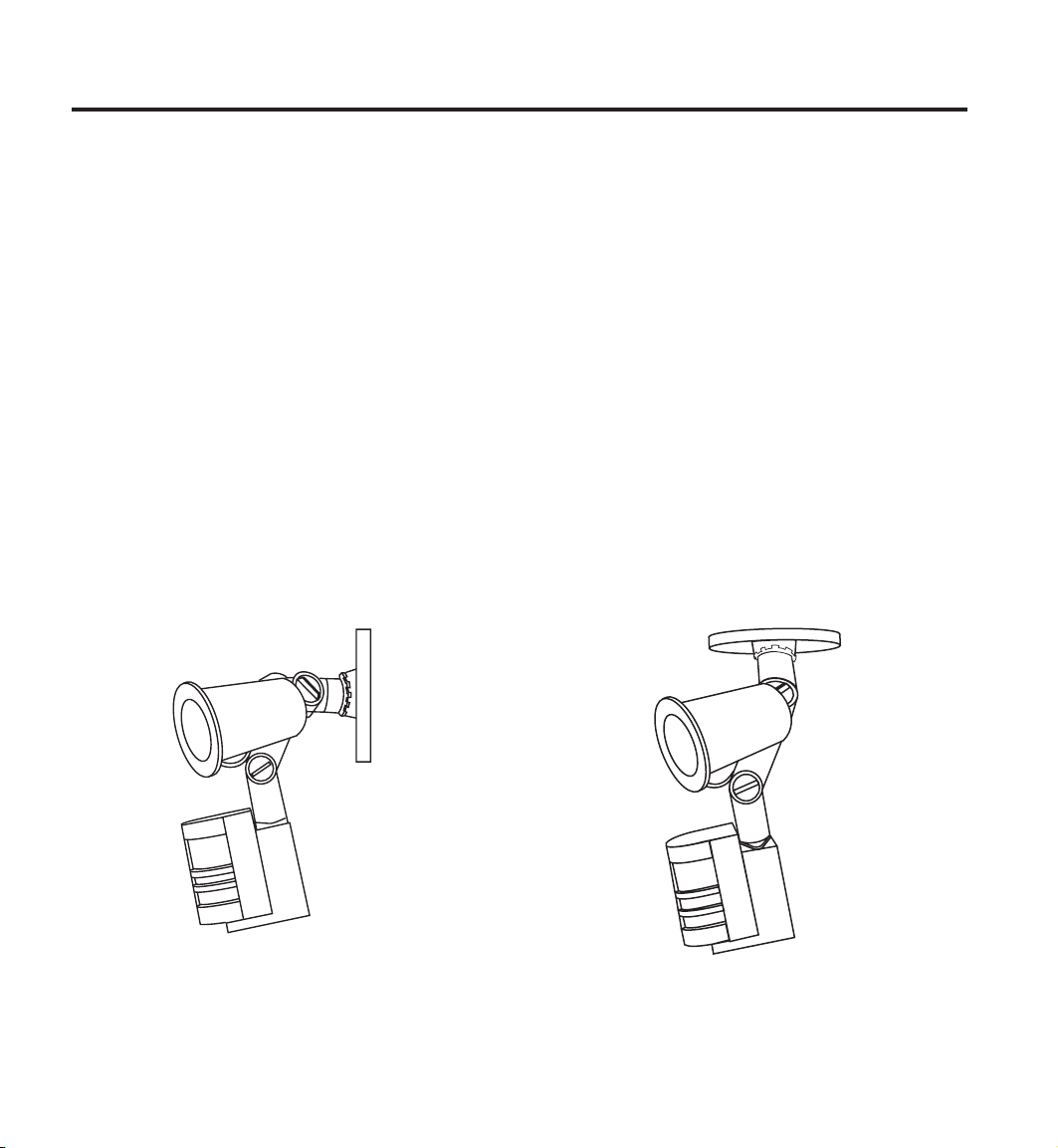

Wall Mount

❒ Loosen the thumbscrews holding the sensor

head and lampheads.

❒ Adjust the various parts so that the fixture

looks similar to this illustration.

❒ Finger tighten the thumbscrews at this time.

Eave Mount

❒ Loosen the thumbscrews holding the sensor

head and lampheads.

❒ Adjust the various parts so that the fixture

looks similar to this illustration.

❒ Finger tighten the thumbscrews at this time.

595-5631-07

-5-

®

If you are mounting the JourneyMan

fixture to a
small rectangular box, you will need to use the
universal adaptor as shown below. Other boxes
may require the adaptor adjusted differently.

If you are using a standard octagon box, the adap­tor is probably not required.

Use these holes and the #8-

32 X 3/8" (10 mm) screws

provided to secure the fixture.

#6-32
screw

Standard WiringUniversal Adaptor

CAUTION: If you have not already turned the
power off at the breaker or fuse, do so now.

Make sure the gasket is in place before connect­ing any wires. You may find it convenient to use
the wire hanger provided to hold the fixture to the
junction box during the wiring process.

Connect the junction box wires to the fixture wires.
Twist together and secure with wire connectors.

CAUTION: If you are not controlling additional
fixtures from your JourneyMan
connect the RED wire.

Junction

Box

White to

White

Black to

Black

®

fixture, DO NOT

Horizontal Box

Use these holes
and the #8-32 X

3/8" (10 mm)

screws provided

to secure the

fixture.

Vertical Box

#6-32

screws

#6-32
screw

If the mounting holes in the fixture base still do
not line up with the threaded holes in the univer­sal adaptor, you can (1) remove the adaptor and
flip it over or (2) remove the other pair of knock
outs in the fixture base.

Green ground

wire to junction

box ground wire

-6-

RED, not

used in most

applications

Gasket

595-5631-07

Controlling Non-Motion Sensing Fixtures

❒ When wiring to additional standard fixture

only: Strip the motion sensor's red wire and
connect to the standard light's black wire. Con-
nect all white wires together. Total fixture
ratings must not exceed 1000W (8.3 A).

NOTE: All wiring between fixtures should be run

in accordance with the National Electrical Code
through conduit or another acceptable means.

Contact a qualified electrician if there is any
question as to the suitability of the system.

BLACK from

Switch to

BLACK from

JourneyMan

❒ This fixture is provided with a sensor rated

for 1000W. Since the fixture is only rated 300W,
700W of additional load may be controlled by
this sensor.

❒ When determining what a fixture is rated for,

do not simply look at the rating on the lamp in
the fixture. Look at the marking which speci­fies the maximum lamp wattage for which the
fixture is suitable.

❒ Once you have selected the fixtures to be con-

nected and determined their maximum ratings,
add these ratings up. For instance, if you have
3 fixtures rated 100W, 150W, and 75W respec­tively, you have a total load of 325W.

®

RED from

JourneyMan

to BLACK

from Fixture

®

595-5631-07

WHITE from

Line to

WHITE from

JourneyMan

Wiring to a Motion Light & Standard Fixture

®

-7-

WHITE from

Line to WHITE

from Fixture

(Standard)

Finish Mounting

❒ Align the JourneyMan

the junction box holes. Secure with mounting
screws that fit your junction box.

®

base plate, gasket, and

❒ If not installed on a weatherproof box or if the

adaptor plate was used, caulk between the
base plate and mounting surface with sili-

cone weather sealant.

To avoid water damage
and electrical shock, keep
lamp holders aimed below
horizontal.

Specifications

Range . . . . . . . . . . . . . . Up to 100 feet (30.5 m) with

Range Boost On; up to 70
feet (21 m) with Range
Boost Off. (Varies with sur-

rounding temperature).

Sensing Angle . . . . . . . . Up to 270°

Fixture Load . . . . . . . . . Up to 300 Watts Maximum,

Incandescent (Up to 150 Watts

Maximum each lamp holder)
Sensor Load Capacity . . Up to 1000 Watts (8.3 amps)

Maximum, Incandescent
Power Requirements . . . 120 VAC, 60 Hz

Operating Modes . . . . . TEST, AUTO and MANUAL

OVERRIDE

Time Delay . . . . . . . . . . 1 , 5, 20 minutes

Sensitivity . . . . . . . . . . . Adjustable

DESA Specialty Products™ reserves the right to
discontinue products and to change specifications
at any time without incurring any obligation to in­corporate new features in products previously sold.

-8-

595-5631-07

Test and Adjustment

X

0

NOTES: When first turned on wait about 1 1/

minutes for the circuitry to calibrate.
Testing with Range Boost on during day-

light may result in abnormal operation.

❒ Tu rn on the circuit breaker and light switch.
❒ Open the control access cover (on bottom of unit)

by pulling down on the tab of the rubber cover.

❒ Turn the sensitivity control to the center of its

adjustment, RANGE BOOST to OFF and the
ON-TIME to TEST position.

2

SENSITIVITY

IN. MA

Range Boost

OFF

TEST 1 5

ON TIME

Sensor Bottom

Don't aim the control at:

• Objects that change temperature rapidly, such

as heating vents and air conditioners, to help
avoid false triggering.

•Where pets or traffic may trigger the control.

• Nearby large, light-colored objects reflect-

ing light may trigger the shut-off feature. Do
not point other lights at the sensor.

ON

2

595-5631-07

-9-

Adjustments Continued . . .

❒ Loosen the wing screws, estimate the direction to aim the sensor and

tighten the wing screws just enough to hold the sensor in place.

❒ Walk through the coverage area noting where you are when the lights

turn on. Loosen the wing screws and readjust the sensor as necessary.
Tighten the wing screws (finger tight) when you are satisfied with the
coverage direction. Keep the sensor at least 1 inch (25 mm) from

lamps and keep the controls on the bottom.

❒ Adjust SENSITIVITY as needed to increase or decrease the range. Too

much sensitivity may increase false triggering.

❒ Set the amount of TIME (1, 5 or 20 minutes) you want the lights to stay

on after motion is detected at night .

❒ If you need to detect objects more than 70 feet (21 m) away, turn Range

Boost on.

❒ Replace the rubber cover to protect controls.

Expected Coverage

The sensor is less sensitive to motion directly
towards it, most sensitive to motion across its field
of view.

Motion Motion

Sensor

Least Sensitive Most Sensitive

When mounted 8 feet (2.4 m) from the ground,
you may expect the range shown below. If
mounted much higher the sensor may miss ob­jects near the ground. If mounted much lower the
sensor range may be reduced.

Maximum Range

8 ft.
(2.4 m)

Aim Sensor Down

for Short Coverage

Aim Sensor Out for

Long Coverage

70 ft. 100 ft.
(21 m) (30,5 m)

(Boosted)

-10-

595-5631-07

If the wide angle (270°) coverage is too wide for
your application, you may need to install the lens
shield to reduce the coverage angle.

❒ Decide which side of the lens you want to cover.
❒ Curve the shield as shown. Slide the shield

down, under the two metal ribs of the case.
Make sure the shield slides all the way down
so the entire shield will lay directly against
the lens.

❒ Slip the small protrusion behind the vertical

metal rib to hold the top of the shield in place.

Slip behind

vertical rib

Lens shield

Metal

ribs

Maximum

Coverage Angle

270°

Approx. area

blocked by the

lens shield (if

used)

If the sensor is not kept level you may experi­ence an apparent decrease in range because
objects may pass under the detection zone with­out being detected.

595-5631-07

-11-

Operation

Mode: On-Time: Works: Day Night

Test 5 Sec x x
Auto 1, 5 or 20 min. x
Manual Until Dawn* x

* resets to Auto Mode at dawn.

RANGE BOOST

Turn Range Boost on for addi­tional coverage only if needed.

TEST

Put the ON-TIME switch on the

Off

Range Boost

ON TIME

On

sensor bottom in TEST and the
Range Boost switch to Off.

AUTO

Put the ON-TIME switch in

TEST 1 5 20

ON TIME

the 1, 5 or 20 minute position.

TEST 1 5 20

MANUAL MODE

Manual Mode only works at
night because daylight returns
the sensor to AUTO.

Flip the light switch off for one
second then back on to toggle
between AUTO and MANUAL

1 Second OFF

then

...

MODE.
Manual Mode works with the

ON-TIME switch in the 1, 5, or
20 minute position.

TEST

Move ON-TIME Switch

... back on.

to 1, 5 or 20 minutes

AUTO

Flip light switch

off for one second

MANUAL MODE

then back on*

* If you get confused while switching modes,

turn the power off for one minute, then back
on. After the calibration time, the control will
be in the AUTO mode.

-12-

595-5631-07

Troubleshooting Guide

SYMPTOM
Lights will

not come
on.

Lights come
on in
daylight.

Lights come
on for no
apparent
reason.

POSSIBLE CAUSE

1. Light switch is turned off.

2. Flood light is loose or burned out.

3. Fuse is blown or circuit breaker is
turned off.

4. Daylight turnoff is in effect.

check after dark)

5. Incorrect circuit wiring, if this is a
new installation.

6. Re-aim the sensor to cover de­sired area.

1. Control may be installed in a rela­tively dark location.

2. Control is in Test.

switch to an ON-TIME position)

1. Control may be sensing small ani­mals or automobile traffic.

aim sensor or use lens shield)

2. Sensitivity is set too high.

sensitivity. Turn Range Boost off)

Technical Service

.

(Set control

(Re-

(Re-

.

(Reduce

SYMPTOM
Lights stay

on continu­ously.

Lights flash
on and off.

.

.

POSSIBLE CAUSE

1. A lamp is positioned too close to
the sensor or pointed at objects
that causes the sensor to trigger.

(Aim the lamp away from the sen­sor or objects).

2. Control is pointed at a heat source
like an air vent, dryer vent, or brightly­painted heat-reflective surface.

aim sensor. Turn Boost off).

1. Heat or light from the lamps may be
turning the Light Control on and off.

(Aim lamps away from the sensor.
Turn Boost off)

2. Reflected heat from other objects
are triggering the sensor.

sensor. Turn Boost off)

3. Control is warming up.

normal under these conditions. Wait
1 minute for sensor to warm up)

4. Control is in Test.

to an ON-TIME position)

.

(Set control switch

(Re-

(Re-aim

.

(Flashing is

.

.

(Do Not Send Products)

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the problem
persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004

* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase,
and Place of Purchase.

No Service Parts Available for this Product

595-5631-07

-13-

Lifetime Warranty

This is a "Limited Warranty" which gives you specific legal rights. You may also have other
rights which vary from state to state or province to province.
For as long as you (the original purchaser) own this JourneyMan® product, any malfunction
caused by factory defective parts or workmanship will be corrected at no charge to you. Light
bulbs are not covered. To obtain a refund or a replacement, return the product to the place of
purchase.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negli­gence, light bulbs and other expendable items are not covered by this warranty.
Unauthorized service or modification of the product or of any furnished component will
void this warranty in its entirety. This warranty does not include reimbursement for incon­venience, installation, setup time, loss of use, or unauthorized service.
This warranty covers only DESA Specialty Products™ products and is not extended to
other equipment and components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS
OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF
MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PUR­POSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL,
OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER
AND THERE SHALL BE NO LIABILITY ON THE PART OF DESA SPECIALTY PROD­UCTS™ FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL
DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROF­ITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the
exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. Retain receipt for warranty claims.

-14-

595-5631-07

CONTROL DE LUZ Y DETECTOR DE

MOVIMIENTO TODO HECHO DE METAL

Modelo HD-9240

595-5631-07

© 2003 DESA Specialty Products™ 595-5631-07 S

-15-

Indice

Introducción ............................................................................................... 17

Contenidos del Paquete ........................................................................ 18

Instalación ................................................................................................... 19

Montaje en pared .................................................................................. 19

Montaje en alero ....................................................................................19

Adaptador Universal ............................................................................. 20

Cableado Estándar .................................................................................20

Control de los aparatos que no detectan movimiento .......................21

Fin del Montaje...................................................................................... 22

Especificaciones ..................................................................................... 22

Prueba y Ajuste .......................................................................................... 23

Cobertura Esperada .............................................................................. 24

Funcionamiento ..........................................................................................26

Guia de Investigacion de Averias ..............................................................27

Garantía de por Vida del JourneyMan®................................................... 28

-16-

595-5631-07

Introducción

Querido consumidor:

Deseamos agradecerle por haber comprado este producto JourneyMan
DESA Specialty Products™ creemos que ha comprado el detector de movimiento más durable que
existe actualmente. Este producto JourneyMan® le ofrecerá un funcionamiento de por vida. Tenemos
tanta confianza en la durabilidad de este producto que lo respaldamos con una garantía de por vida.

Características Mejoradas de Rendimiento

®

. Quienes trabajamos para la

☞ Los dientes fuertes de sujeción y el tornillo de agarre ofrecen un ajuste completo de las tres

dimensiones de la cabeza del detector.

☞ Los ocho empaques de caucho de silicona sellan los componentes y controles internos protegiéndolos

contra las condiciones ambientales severas.

☞ To rnillos de acero inoxidable para evitar el enmohecimiento y la corrosión.
☞ Protección incorporada de 1,25 mega vatios contra sobrecargas momentáneas.
☞ El diseño A.S.I.C. (Circuito Integrado de Aplicación Específica) permite un rendimiento más confiable.
☞ Opción de aumento de alcance para ampliar el alcance a aquellas áreas que son difíciles de cubrir.
☞ Cobertura de ángulo extremadamente grande (hasta 270˚).
☞ Fácil control de otras luces con su aparato JourneyMan

®

(hasta una carga total de 1000 vatios).

☞ El área ampliada de la placa translúcida recibe más luz infrarroja mejorando así su sensibilidad

de detección.

☞ La tecnología de cómputo de impulsos reduce una falsa detección, causada por el viento y la lluvia,

para obtener una confiabilidad profesional.

☞ La fotecélula automática desactiva la unidad durante el día para ahorrar energía.
☞ Restauración después de que se cortó la corriente. Apaga automáticamente las luces si se prenden

por interrupción de corriente o por una tormenta eléctrica.

☞ Temporizador de luz seleccionable para fijar el tiempo que la luz se quede prendida después de

detectar movimiento.

☞ El control de la sensibilidad permite el ajuste del alcance de cobertura.
☞ Sobrecontrol manual para prender/apagar las luces, a su conveniencia, con el interruptor de pared ya

existente dentro de casa.

595-5631-07

-17-

Contenidos del Paquete

Artículos adicionales que se necesitan

•Aparato de luz y detector de movimiento

• Protección de la placa translúcida

• Manual

•Paquete de ferretería

1 empaquetadura

1gancho

1 placa adaptadora universal

4 conectores de cable

2 tornillos #6-32 x 19 mm.

(para cajas pequeñas rectangulares)

2 tornillos #8-32 x 10 mm.

(desde el aparato al adaptador universal)

4 tornillos #8-32 x 19 mm.

(para cajas circulares u octagonales)

2 tornillos #10-24 x 13 mm.

(para cajas impermeables al agua)

• Destornillador Phillips

• Escalera

•2 reflectores, 150 vatios máximo por lámpara

Queda bien con todas las

configuraciones de cajas de empalmes

Circular

Rectangular horizontal

Rectangular vertical

Octagonal

-18-

595-5631-07

Instalación

CUIDADO: ANTES DE COMENZAR LA INSTALACION, APAGUE LA CORRIENTE EN EL

CORTACIRCUITOS

Si usted desea usar el sobrecontrol manual usted deberá instalar el aparato en un circuito controlado por
un interruptor.

Montaje en pared Montaje en alero

❒ Afloje los tornillos de mano que sostienen el

cabezal del detector y los cabezales de lámpara.

❒ Ajuste las diferentes partes para que el aparato

se vea similar a esta ilustración.

❒ Ahora ajuste los tornillos de mano sólo con

los dedos.

❒ Afloje los tornillos de mano que sostienen el

cabezal del detector y los cabezales de lámpara.

❒ Ajuste las diferentes partes para que el aparato

se vea similar a esta ilustración.

❒ Ahora ajuste los tornillos de mano sólo con

los dedos.

595-5631-07

-19-

Si monta el JourneyMan® sobre una caja pequeña
rectangular, usted deberá usar el adaptador univer­sal, como se muestra abajo. Otras cajas necesitarán
que el adaptador se ajuste de forma diferente.

Si usa una caja estándar octagonal, probablemente
no necesitará el adaptador.

Use estos agujeros y los tornillos

#8-32 x 10 mm. suplidos, para

asegurar el aparato.

Tornillo

#6-32

Cableado EstándarAdaptador Universal

CUIDADO: Si todavía no ha desconectado la
alimentación en el cortacircuito o fusible,
hágalo ahora.

Asegúrese que la empaquetadura esté en su sitio
antes de conectar cualquier cable. Le puede ser
conveniente usar el gancho de alambre suplido
para sostener el aparato en la caja de empalmes
durante el proceso de cableado.

Conecte los cables de la caja de empalmes a los
cables del aparato. Tuérzalos juntos y asegúrelos
con conectores de cable.

CUIDADO: Si no controlará aparatos adicionales
con su JourneyMan

®

, NO conecte el cable ROJO.

Caja Horizontal

Use estos agujeros
y los tornillos #8-32

x 10 mm. suplidos,

para asegurar el

aparato.

Caja Vertical

Tornillo

#6-32

Tornillo

#6-32

Si los agujeros de la base del aparato todavía no
se alinean con los agujeros roscados del adaptador
universal, usted puede (1) quitar el adaptador y
darle la vuelta o (2) quitar la otra pareja de discos
removibles de la base del aparato.

Blanco a

Caja de

empalmes

Cable verde de a
tierra al cable de

a tierra de la caja

de empalme.

blanco

Negro a

negro

Empaquetadura

ROJO, no

usado en la

mayoría de las

aplicaciones

-20-

595-5631-07

Control de los aparatos que no detectan movimiento

❒ En caso de conectar al aparato estándar

solamente: Pele el alambre rojo del detector
de movimiento y conéctelo al alambre negro
de la luz estándar. Conecte todos los alambres
blancos. La capacidad total no debe exceder los
1000V (8,3 A).

NOTA: Todo el cableado de los aparatos debe ser

hecho de acuerdo al Código Eléctrico Nacional
por medio de conductos para cables u otras formas
aceptables. Póngase en contacto con un

electricista calificado si existe duda sobre la
aptitud del sistema.

NEGRO del conmutador al
NEGRO del JourneyMan

®

❒ Este aparato viene con un detector con una

potencia de 1000 Vatios. Puesto que el aparato
tiene sólo una potencia de 300 Vatios, la carga
adicional de 700 Vatios puede ser controlada
por el detector.

❒ Cuando desee determinar la clasificación de

un aparato no vea tan sólo la potencia de la
lámpara. Mire la indicación que especifique el
voltaje máximo de la lámpara que el aparato
puede aceptar.

❒ Una vez que ha escogido los aparatos que

se conectarán y ha determinado sus máximas
potencias, súmelas. Por ejemplo, si tiene 3
aparatos de 100 , 150 y 75 Vatios
respectivamente, usted tendrá un total de 325
Va tios.

ROJO del JourneyMan
al NEGRO del aparato

®

595-5631-07

BLANCO de la línea al
BLANCO del JourneyMan

Conexión a la luz de movimento y al aparato estándar

®

-21-

BLANCO de la línea al
BLANCO del aparato

(Estándar)

Fin del Montaje

Especificaciones

❒ Alinee los agujeros de la placa de la base del

JourneyMan

de empalmes. Asegúrelos con tornillos de

montaje apropiados para su caja de empalmes.

®

, de la empaquetadura y de la caja

❒ Si no lo instala en una caja contra la

intemperie, o si usa una placa adaptadora (no

incluida), calafatee la placa de la pared y la

superficie de montaje con un sellador de

silicona contra la intemperie.

Para evitar daños causados por el
agua y un choque eléctrico, mantenga
los portalámparas apuntando más
abajo de la línea horizontal.

Alcance . . . . . . . . . . . . . . . . . . Hasta 100 pies (30,5 m)

con el Aumento de
Alcance [Range Boost]
prendido; hasta 70 pies
(21 m) con el Range
Boost apagado. (

varía
de acuerdo a la
temperatura que le

).

rodea

Angulo de detección . . . . . . . . Hasta 270°

Carga del Aparato . . . . . . . . . . Hasta 300 Vatios

Máximo de luz
incandescente [Hasta
150 Vatios Máximo por
cada portalámparas].

Capacidad de

Carga

del Detector . . . . . . . . . . . . . . Hasta 1000 Vatios (8,3

amps) Máximo,
Incandescente

Requisitos de Alimentación . . 120 VCA, 60 Hz
Modos de Funcionamiento . . . PRUEBA, AUTO y

SOBRECONTROL
MANUAL

Retardo de Tiempo . . . . . . . . . 1, 5, 20 minutos

Sensibilidad . . . . . . . . . . . . . . Ajustable

DESA Specialty Products™ se reserva el derecho
de descontinuar productos y de cambiar
especificaciones a cualquier momento sin incurrir
en ninguna obligación de tener que incorporar
nuevas características en los productos vendidos
con anterioridad.

-22-

595-5631-07

Prueba y Ajuste

0

NOTAS: Cuando lo prenda por primera vez

espere 1 1/2 minutos hasta que el circuito
se calibre.

Las pruebas hechas durante el día con el
Aumento de Alcance [Range Boost]
prendido pueden resultar en un
funcionamiento anormal.

❒ Prenda el cortacircuitos y el interruptor

de luz.

❒ Abra la cubierta que da acceso al control (en

el fondo de la unidad) halando hacia abajo la
aleta de la cubierta de caucho.

❒ Gire el control de sensibilidad hacia el centro

de su ajuste, El RANGE BOOST hacia OFF
[apagado] y el ON-TIME a la posición de TEST.

Range Boost

OFF

SENSITIVITY

TEST 1 5

MIN. MAX.

ON TIME

ON

2

Fondo del Detector

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de

temperatura tales como ductos de calefacción
y acondicionadores de aire. Estas fuentes de
calor pueden causar falsas alarmas.

•Areas donde animales domésticos o el tráfico

puedan activar el control.

• Los objetos grandes cercanos y de colores
resplandecientes que reflejan la luz del día
pueden hacer que el detector se apague. No
apunte otras luces hacia el detector.

595-5631-07

-23-

Continuación de ajustes . . .

❒ Afloje los tornillos de mariposa, juzgue la dirección para apuntar el de-

tector y ajuste los tornillos de mariposa tan sólo lo suficiente como para
sostener el detector en su sitio.

❒ Camine por el área de cobertura dándose cuenta dónde está cuando las

luces se prenden. Afloje los tornillos de mariposa y acomode de nuevo el
detector como sea necesario. Ajuste los tornillos de mariposa (sólo con
la mano) cuando esté satisfecho con la dirección de la cobertura.

Mantenga el detector por lo menos a 1 pulgada (25 mm) de las
lámparas y mantenga los controles en el fondo.

❒ Ajuste la SENSIBILIDAD como lo necesite par aumentar o disminuir el

alcance. Demasiada sensibilidad puede causar falsas alarmas.

❒ Fije el período de TIEMPO (1, 5 ó 20 minutos) que usted quiere que

las luces se queden prendidas después de detectar movimiento en la noche.

❒ Si necesita detectar objetos a más de 70 pies (21 m) de distancia,

prenda el Range Boost.

❒ Ponga de nuevo en su sitio la tapa de caucho para proteger los controles.

Cobertura Esperada

Apunte el detector

hacia abajo para

poca cobertura

Apunte el detector

más arriba para

mayor cobertura

El detector es menos sensible del movimiento que
se dirige hacia él.

Movimiento

Detector

Lo menos sensible Lo más sensible

Movimiento

Si lo instala a 8 pies (2,4 m) del suelo, usted puede
esperar el alcance que se muestra abajo. Si lo
instala mucho más arriba puede darse que el
aparato no detecte objetos cerca del suelo. Si lo
instala mucho más abajo, el alcance del detector
se puede reducir.

Alcance Máximo

8 pies
(2,4 m)

70 pies 100 pies
(21 m) (30,5 m)

(Boost Prendido)

-24-

595-5631-07

Si la cobertura de ángulo grande (270°) es
demasiado ancha para su aplicación, usted puede
necesitar instalar la protección de la placa
translúcida para reducir el ángulo de cobertura.

❒ Decida qué lado de la placa translúcida

desea cubrir.

❒ Curve la protección como se muestra. Deslícela

hacia abajo, por debajo de los dos rebordes de
metal de la caja. Asegúrese de que la protección
se deslice completamente hacia abajo de manera
que toda ella se encuentre directamente asentada
sobre la placa translúcida.

❒ Deslice la pequeña saliente detrás del reborde

vertical de metal para sostener la protección
en su sitio.

Angulo de Cobertura

Máxima

Area aprox.

270°

bloqueada por la

protección de la

placa translúcida

(si se la usa)

Si no mantiene el detector a nivel, usted puede
experimentar una aparente disminución de alcance
porque los objetos pueden pasar por debajo de la
zona de detección sin ser detectados.

Deslice detrás

del reborde de

metal

595-5631-07

Protección de la

placa translúcida

Rebordes

de metal

-25-

Funcionamiento

Modalidad

Prueba
Autom.
Manual

:

A tiempo:Trabaja:Día Noche

5 seg. x x

1, 5 or 20 min. x

Hasta el

amanecer

*

* Se pone en Automático al amanecer.

AUMENTO DE ALCANCE

Prenda el Aumento de Alcance
(Range Boost) para una cobertura
adicional sólo si lo necesita.

PRUEBA

Colocar el conmutador de ON­TIME del botón del sensor en
TEST y el conmutador de Refuerzo
de Alcance en Off.

x

Off

Range Boost

On

ON TIME

TEST 1 5 20

PRUEBA

AUTOMATICO

Ponga el interruptor de tiempo
(ON-TIME) en la posición de 1,
5 ó 20 minutos.

Para MODO MANUAL

El modo manual funciona sólo por
la noche porque la luz del día pone
al detector en modo
AUTOMATICO .

Apague el interruptor por un
segundo y vuélvalo a prender.

El modo manual funciona sólo
cuando el interruptor de tiempo
(ON-TIME) está en la posición de
1, 5 ó 20 minutos.

Mueva el interruptor

de tiempo (ON-TIME)

a 1, 5 ó 20 minutos

ON TIME

TEST 1 5 20

1 segundo

APAGADO

luego

...

...préndalo.

AUTOM.

Apague el interruptor

por un segundo y

préndalo de nuevo*

MODO

MANUAL

* Si se confunde mientras cambia de fases, apague

la electricidad por un minuto y préndala de
nuevo. Después del tiempo de calibración el
control estará en fase AUTO(MATICA).

-26-

595-5631-07

Guia de Investigacion de Averias

SINTOMA
La luz no se

enciende.

La luz se
prende
durante el
día.

La luz se
prende sin
ninguna
razón
aparente.

POSIBLE CAUSA

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el
cortacircuitos está apagado.

4. La desconexión de luz del día
está en efecto.

anochecer)

5. Alambrado incorrectamente, si
ésta es una nueva instalación.

6. Apunte de nuevo el detector para
cubrir las áreas deseadas.

1. El Control de Luz puede estar
instalado en un lugar
relativamente oscuro.

2. El Control de Luz está en fase de
Prueba.

control a la posición de TIEMPO)

1. El Control de Luz puede estar
detectando animales pequeños
o el trásito de automóviles.

(Reapunte el detector).

2. La Sensibilidad es demasiado
alta.

(Reduzca la sensibilidad).

(Compruébelo al

.

(Fije el interruptor del

SINTOMA
La luz se

queda
prendida
continuamente

La luz se
prende y se
apaga.

.

POSIBLE CAUSA

1. Un faro está colocado demasiado
cerca al detector o apunta a objetos
cercanos que hace que el calor

.

active el detector.

lámpara lejos del detector o de los
objetos cercanos).

2. El Control de Luz está apuntando
hacia una fuente de calor tal como
un conducto de aire, de secadora
o hacia una superficie con pintura
brillante y que refleja el calor.

(Reposicione el detector)

1. El calor o la luz de las lámparas
pueden estar prendiendo y
apagando el Control de Luz.

(Apunte las lámparas lejos del
detector. Apague el Boost)

2. El calor reflejado de otros objetos
están prendiendo la alarma del
detector.

detector. Apague el Boost)

3. El Control se está calentando.

(El prenderse y apagarse es
normal bajo estas condiciones.
Espere 1 minuto para que se
caliente el detector)

4. El Control está en fase de Test.

(Fije el interruptor del control a
una posición de ON-TIME)

(Reposicione la

(Apunte de nuevo el

.

.

.

.

.

Servicio Técnico

(No enviar los productos)

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español por
teléfono. Usted puede también escribir* a:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra
y Lugar de compra.

No hay piezas de servicio disponibles para este producto

595-5631-07

-27-

Garantía Permanente

Esta es una "garantía limitada" que le da derechos legales específicos. Ud. puede también
tener otros derechos que varían de estado a estado o de provincia a provincia.
Por todo el tiempo que Ud. (el comprador original) posea este Producto JourneyMan®,
cualquier funcionamiento anómalo ocasionado por partes o mano de obra defectuosas de
fábrica será corregido sin costo para Ud. Las bombillas no están cubiertas. Para obtener
un reembolso o reemplazo, devuelva el producto al lugar de compra.
No Cubierto - Servicio de reparación, ajuste y calibración debidos al mal uso, abuso o
negligencia, bombillas y otros artículos fungibles no están cubiertas bajo esta garantía.
un servicio o modificación no autorizados del producto o de cualquier componente que se
provea, invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por
inconveniencia, instalación, tiempo de preparación, pérdida por uso, o servicio no
autorizado.
Esta garantìa cubre sólo a productos DESA Specialty Products™ y no se extiende a otros
equipos y componentes que el cliente los usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE CUALQUIER OTRA
GARANTÍA, EXPRESADA O IMPLÍCITA, INCLUYENDO CUALQUIER GARANTÍA,
REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE EL PRODUCTO
SEA ADAPTADO PARA CUALQUIER PROPÓSITO O USO PARTICULAR, Y
ESPECÍFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES O CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO SERÁN LAS ÚNICAS ALTERNATIVAS DEL CLIENTE
Y NO HABRÁ RESPONSABILIDAD POR PARTE DE DESA SPECIALTY PRODUCTS™
POR NINGÚN DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE,
INCLUIDOS PERO NO LIMITADOS A PÊRDIDA DEL NEGOCIO O DE LOS BENEFICIOS,
SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación
de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
pueda que no se aplique a Ud. Guarde el recibo para reclamos de garantía.

-28-

595-5631-07

Commande d’éclairage tout métal à

Détecteur de mouvement

Modèle HD-9240

595-5631-07

© 2003 DESA Specialty Products™ 595-5631-07 F

-29-

Table des matières

Introduction ............................................................................................... 31

Contenu de l’emballage ........................................................................ 32

Installation ...................................................................................................33

Montage mural ...................................................................................... 33

Montage sous avant-toit ........................................................................33

Adaptateur universel .............................................................................34

Câblage standard .................................................................................. 34

Commande d’appareils de commande

sans détecteur de mouvement..............................................................35

Finir le montage .....................................................................................36

Spécifications ..........................................................................................36

Test et réglage .............................................................................................37

Couverture prévue ................................................................................. 38

Fonctionnement ..........................................................................................40

Guide de dépannage .................................................................................. 41

Garantie à vie JourneyMan®..................................................................... 42

-30-

595-5631-07

Introduction

Cher Consommateur:

®

Nous désirons vous remercier d’avoir acheté ce produit JourneyMan
Products™ croyons que vous avez acheté le détecteur de mouvement le plus durable offert sur le marché
aujourd’hui. Ce produit JourneyMan® vous procurera un fonctionnement durable à vie. Nous avons une
telle confiance dans la durabilité de ce produit que nous l’accompagnons d’une garantie à vie.

Caractéristiques de performance améliorées

☞

Dents de serrage et vis à ailette robustes permettant un réglage tridimensionnel de la tête du détecteur.

☞ Huit garnitures d’étanchéité en caoutchouc silicone protègent les composants et les commandes

internes contre les conditions climatiques sévères.

☞ Les vis en acier inoxydable préviennent la rouille et la corrosion.
☞ Protection intégrée de 1,2 MW contre les surintensités.
☞ Concept A.S.I.C. (Application Specific Integrated Circuit) procurant une plus grande fiabilité.
☞ Intensificateur de détection optionnel pour étendre la couverture aux endroits difficiles à couvrir.
☞ Angle de couverture extrêmement grand (jusqu’à 270 ).
☞ Il est facile de commander d’autres appareils d’éclairage avec votre appareil JourneyMan

concurrence de 1000 W total).

☞ Lentille plus grande, donc plus grande sensibilité à la lumière infrarouge.
☞ Technologie à compte d’impulsions pour réduire les déclenchements intempestifs causés par la

pluie et le vent et assurer une fiabilité professionnelle.

☞ Cellule photoélectrique automatique mettant l’appareil hors tension le jour pour économiser l’énergie.
☞ Réenclenchement après panne de courant. Éteint l’éclairage automatiquement s’il est déclenché par

une panne de courant ou un orage électrique.

☞ Minuterie réglable pour déterminer la durée de fonctionnement de l’appareil d’éclairage après

détection d’un mouvement.

☞ Commande de la sensibilité : permet d’ajuster la plage de sensibilité.
☞ Priorité manuelle pour allumer/éteindre l’éclairage, à votre goût, au moyen d’un interrupteur mural intérieur.

. Nous de DESA Specialty

®

(jusqu’à

595-5631-07

-31-

Contenu de l’emballage

Articles additionnels requis

•Appareil d'éclairage à détecteur de mouvement

• Écran de lentille

• Manuel

• Ensemble de quincaillerie
1 Garniture

1 Crochet de suspension

1 Plague adaptatrice universelle
4 Serre-fils
2Vis #6-32 de 19 mm

(pour petites boîtes rectangulaires)

2Vis #8-32 de 10 mm

(appareil à adaptateur universel)

4Vis #8-32 de 19 mm

(pour boîtes rondes ou octogonales)

2Vis #10-24 de 13 mm

(pour boîtes étanches à l’eau))

•Tournevis Phillips

• Échelle

•2 lampes-réflecteurs; 150 W max. par lampe

Convient à tous les types de boîte

de jonction

Ronde

Horizontale rectangulaire

Ve rticale rectangulaire

Octogonale

-32-

595-5631-07

Installation

ATTENTION!: AVANT D’ENTREPRENDRE L’INSTALLATION, COUPER L’ALIMENTATION

AU DISJONCTEUR.

Si vous désirez utiliser la priorité manuelle, installez l’appareil sur un circuit commandé par un interrupteur.

Montage mural

❒ Desserrer les écrous à ailette tout en soutenant

la tête du détecteur et les porte-lampes.

❒ Ajuster les différentes parties de manière que

l’appareil ait une apparence similaire à celle
de l’illustration.

❒ Serrer les vis à ailette avec les doigts à ce

moment-ci.

Montage sous avant-toit

❒ Desserrer les écrous à ailette tout en soutenant

la tête du détecteur et les porte-lampes.

❒ Ajuster les différentes parties de manière que

l’appareil ait une apparence similaire à celle
de l’illustration.

❒ Serrer les vis à ailette avec les doigts à ce

moment-ci.

595-5631-07

-33-

Adaptateur Universel

Si vous installez l’appareil JourneyMan
petite boîte de jonction rectangulaire, vous
devrez utiliser l’adaptateur universel illustré ci­dessous. D’autres types de boîtes pourraient
nécessiter que l’adaptateur soit ajusté autrement.

®

sur une

Si les trous de montage sur la base de l’appareil
ne sont toujours pas alignés avec les trous filetés
de l’adaptateur universel, vous pouvez (1) enlever
l’adaptateur et l’inverser ou, (2) enlever l’autre
paire de débouchures dans la base de l’appareil.

Câblage standard

Si vous utilisez une boîte de jonction octogonale, vous
n’aurez probablement pas besoin de l’adaptateur.

Utilisez ces trous et les vis

#8-32 de 10 mm fournies,

pour fixer l’appareil.

Vis #6-32

Boîte horizontale

Utilisez ces trous

et les vis #8-32 de

10 mm fournies

pour fixer l’appareil

Vis #6-32

AVERTISSEMENT: Si vous n’avez pas déjà
coupé l’alimentation électrique au disjoncteur ou
au fusible, faites-le maintenant.

Assurez-vous que la garniture soit en place avant
de raccorder les fils. Vous pourriez trouver com­mode d’utiliser le fil de suspension fourni pour
retenir l’appareil à la boîte de jonction pendant
l’opération de câblage.

Raccordez les fils de la boîte de jonction à ceux
de l’appareil. Torsadez-les ensemble et fixez-les
avec les serre-fils.

AVERTISSEMENT: Si vous ne commandez
pas d’auters appareils d’éclairage au moyen de
votre appareil JourneyMan

®

, NE BRANCHEZ

PAS le fil ROUGE.

Boîte de

jonction

Blanc à

blanc

Noir à

noir

Boîte verticale

Vis #6-32

Fil de terre Vert au

fil de terre de la

boîte de jonction

-34-

ROUGE, non
utilisé dans la
plupart des
applications

Garniture

595-5631-07

Commande d’appareils d’éclairage sans détecteur de mouvement

❒ Pour le câblage à un seul appareil d’éclairage

additionnel: Dénudez le fil rouge du détecteur
et raccordez-le au fil noir de l'appareil
d'éclairage. La puissance totale des appareils ne
doit pas dépasser 1000W (8,3 A).

NOTE: Le câblage entre les appareils doit être

conforme aux exigences du Code National
d’électricité et monté dans un conduit ou d’une
autre façon acceptable. Si vous vous demandez

si le système est approprié, consultez un
électricien reconnu.

NOIR de l'interrupteur à
NOIR de JourneyMan

❒ Cet appareil est pourvu d’un détecteur d’une

puissance de 1000 W. Puisque la puissance de
l’appareil d’éclairage n’est que de 300 W, le
détecteur peut accepter une chargeadditionnelle
de 700 W.

❒ Lorsque vous voulez déterminer la capacité de

puissance d’un appareil, il ne suffit pas de lire
l’indication de puissance de l’ampoule.
Regardez plutôt l’étiquette qui indique la puis­sance maximale de l’appareil d’éclairage.

❒ Une fois que vous avez déterminé les appareils

à raccorder et leur puissance maximale,
additionnez ces puissances. Par exemple, si vous
utilisez 3 appareils de 100 W, 150 W et 75 W
respectivement, la charge totale sera de 325 W.

®

ROUGE de JourneyMan® à
NOIR du luminaire

BLANC de la ligne à
BLANC de JourneyMan

Câblage à un appareil d’éclairage à détecteur de mouvement et à un appareil d’éclairage standard

595-5631-07

®

-35-

BLANC de la ligne à
BLANC du luminaire

(Standard)

Finir le montage

❒ Alignez les trous de la plaque de base

JourneyMan
jonction. Fixez l’ensemble avec des vis de
montage adaptées à la boîte de jonction.

®

, de la garniture et de la boîte de

❒ Si l’appareil n’est pas monté sur une boîte de

jonction étanche ou si une plaque adaptatrice
n’est pas utilisée, calfeutrez l’interface en-

tre la plaque de base et la surface de
montage avec un scellant silicone.

Spécifications

Portée . . . . . . . . . . . . . . . Jusqu’à 30,5 m avec

l’intensificateur de
détection; jusqu’à 21 m
sans l’intensificateur
de détection. (Varie
selon la température
ambiante).

Angle de détection . . . . . Jusqu’à 270

Pour éviter les dommages
dûs à l’eau et les chocs
électriques, pointez les
porte-lampe plus bas que
l’horizontale.

Charge de l’appareil . . . . Jusqu’à deux ampoules

incandescentes, pour un
Maximum de 300
Watts [Maximum de
150 Watts par support].

Capacité de charge

du détecteur . . . . . . . . . . Jusqu’à 1000 Watts

(8,3A) Maximum, in-

candescence

Alimentation . . . . . . . . . . 120 VCA, 60 Hz

Modes de

fonctionnement . . . . . . . . Essai, automatique et

priorité manuelle

Minuteries . . . . . . . . . . . . 1 , 5 et 20 minutes

Sensibilité . . . . . . . . . . . . Réglable

DESA Specialty Products™ se réserve le doit
d’abandonner tout produit et d’en changer les
spécifications, en tout temps et sans contracter
quelque obligation que ce soit quant à
l’incorporation de nouvelles caractéristiques aux
produits déjà vendus.

-36-

595-5631-07

Test et réglage

X

NOTES: Après la mise en circuit, attendre environ

11/2 minute pour que les circuits
complètent leur étalonnage.

S’il est testé avec l’intensificateur de
détection pendant le jour, l’appareil
pourrait avoir un fonctionnement
anormal.

❒ Mettez le disjoncteur et l’interrupteur

d’éclairage sous tension.

❒ Ouvrez le couvercle d’accès (dessous de

l’appareil) en tirant sur la patte du couvercle
en caoutchouc.

❒ Placez la commande de sensibilité au centre

de sa plage de réglage, RANGE BOOST à
OFF et ON-TIME à la position TEST.

Range Boost

OFF

SENSITIVITY

IN. MA

ON TIME

ON

Dessous du détecteur

Ne pointez pas le détecteur en direction:

• D’objets dont la température change rapidement,

comme bouches de chaleur et climatiseurs,
pour prévenir les déclenchements intempestifs.

• D’endroits où les animaux domestiques ou la
circulation peuvent déclencher la commande.

• De grands objets de couleur pâle à proximité,
puisque la lumière réfléchie peut actionner le
dispositif de fermeture. Ne pointez pas d’autres
sources de lumière vers le détecteur.

20TEST 1 5

595-5631-07

-37-

Test et réglage (suite)

❒ Desserrez les vis à ailette, évaluez l’orientation du détecteur et resserrez

les vis à ailettes juste assez pour maintenir le détecteur en place.

❒ Marchez dans la zone de couverture et notez les endroits où vous vous

trouvez lorsque l’éclairage s’allume. Desserrez les vis à ailette et réorientez
le détecteur si nécessaire. Resserrez les vis à ailette (au doigt) lorsque vous
êtes satisfait de la couverture. Gardez le détecteur à au moins 25 mm

des ampoules et gardez les commandes à la partie inférieure.

❒ Réglez la sensibilité (SENSITIVITY) au besoin pour augmenter ou

diminuer la portée. Une trop grande sensibilité pourrait augmenter les
déclenchements intempestifs.

❒ Réglez le temps d’éclairage (ON-TIME) à 1, 5 ou 20 minutes après

détection de mouvement la nuit.

❒ Si vous désirez que l’appareil détecte le mouvement au-delà de 21 m,

mettez l’intensificateur de détection sous tension.

Pointez le détecteur

vers le bas pour une

couverture rapprochée

❒ Remettez le couvercle de caoutchouc en place pour protéger la commande.

Coverture prévue

Le détecteur est moins sensible au mouvement
dans sa direction qu’au mouvement croisant son
champ de vision.

Mouvement Mouvement

Détecteur

Moins sensible Plus sensible

Lorsque l’appareil est monté 2,4 m au-dessus du
niveau du sol, vous pouvez espérer la couverture
illustrée ci-dessous. S’il est monté beaucoup plus
haut, le détecteur peut manquer des objets situés
près du sol. Monté beaucoup plus bas, la portée
du détecteur pourrait être réduite.

Portée maximale

2,4 m

-38-

Pointez le détecteur

plus haut pour une

couverture éloignée

21 m 30,5 m

(avec intensificateur)

595-5631-07

Si la couverture grand angle (270 ) est trop large
pour vos besoins, vous pouvez ajouter l’écran de
lentille pour réduire l’angle de couverture.

❒ Décidez de quel côté de la lentille vous

installerez l’écran.

❒ Recourbez l’écran comme illustré ci-dessous.

Glissez l’écran sous les deux nervures
métalliques du boîtier. Assurez-vous que
l’écran glisse jusqu’au fond pour qu’il soit
complètement au contact de la lentille.

❒ Glissez la petite saillie de l’écran derrière la

nervure métallique verticale pour maintenir le
dessus de l’écran en place.

Glissez derrière

la nervure
métallique

verticale

Écran de

lentille

Nervures

métalliques

Angle de couverture

maximum

Aire approxima­tive bloquée par

270°

l’écran de la

lentille (le cas

échéant)

Si le détecteur n’est pas conservé de niveau, vous
pourriez remarquer une diminution de la portée
puisque les objets pourraient passer sous la zone
de détection sans être détectés.

595-5631-07

-39-

Fonctionnement

Mode

: Temps en circuit: Fonctionne:Jour Nuit

Essal 5 secondes x x
Auto
Manuel Jusqu’à l’aube* x

1, 5 or 20 min. x

* Se remet en mode Auto à l’aube.

INTENSIFICATEUR DE DÉTECTION

Activez l’intensificateur de
détection pour augmenter la
couverture seulement si nécessaire.

TEST

Placez l’interrupteur ON-TIME

Off

Range Boost

On

ON TIME

(temps en circuit) du dessous du
détecteur à la position TEST et la

TEST 1 5 20

commande de l’intensificateur de
détection (Range Boost), à la posi­tion hors circuit (Off).

TEST

AUTO

Placez l’interrupteur ON-TIME
à la position 1, 5 ou 20 minutes.

PRIORITÉ MANUELLE

Le mode manuel ne fonctionne
que la nuit parce que la lumière du
jour remet le capteur en mode
AUTO.

Mettre l’interrupteur hors circuit
pendant une seconde, plus en cir­cuit pour alterner entre les modes
AUTO et MANUEL.

Le mode manuel ne fonctionne
que lorsque l’interrupteur ON­TIME est aux positions 1, 5 ou 20.

Placez l’interrupteur ON-

TIME à 1,5 ou 20 minutes

ON TIME

TEST 1 5 20

1 seconde hors

tension

...remise sous
tension.

puis

...

AUTO

Mettre l’interrupteur
hors circuit pendant

une seconde, puis le

PRIORITÉ MANUELLE

* Si vous ne savez plus dans quel mode se trouve

l’appareil, couper l’alimentation pendant une minute
puis la rétablir. Après le temps d’étalonnage, la
commande reviendra au mode AUTO.

-40-

remettre en circuit*

595-5631-07

Guide de dépannage

SYMPTÔME
L’éclairage

ne s’allume
pas.

L’éclairage
s’allume en
plein jour.

L’éclairage
s'allume
sans raison
apparente.

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est hors
tension.

2. Le projecteur es dévissé ou brûlé.

3. Le fusible a sauté ou le disjoncteur
a été déclenché

4. Le dispositif de coupure pendant
le jour fonctionne.

nouveau à la noirceur).

5. Mauvais câblage du circuit, dans
le cas d’une nouvelle installation.

6. Réorientez le détecteur pour
couvrir l’aire désirée.

1. La commande peut être installèe
dans un endroit relativement
sombre.

2. La commande est en mode test.

(Placez l’interrupteur de la
commande à une position ON­TIME).

1. La commande peut détecter de
petits animaux ou la circulation
automobile.

détecteur ou utilisez l'écran de
lentille

).

2. Le réglage de sensibilité est trop
élevé.

(Réduisez la sensibilité.
Mettez l'intensificateur de
détection hors tension)

(Vérifiez à

(Réorientez le

.

SYMPTÔME
L’éclairage

demeure
allumé
continuellement

L’ éclairage
clignote

CAUSE POSSIBLE

1. Une lampe est située trop près du
détecteur ou pointée vers des
objets qui déclenchent le détecteur.

.

(Réorientez la lampe loin du
détecteur ou des objets).

2. La commande est pointée vers
une source de chaleur comme un
évent, une sortie de sécheuse, ou
une surface claire qui réfléchit la
chaleur.

ou utilisez l’écran de lentille).

1. La chaleur ou l’éclairage des
lampes peut éteindre et allumer la
commande d’éclairage.

les lampes loin du détecteur ou
des objets. Mettez l’intensificateur
de détection hors tension).

2. La chaleur réfléchie par les objets
environnants déclenche le
détecteur.

ou utilisez l’écran de lentille).

3. La commande se réchauffe.

clignotement est normal dans ces
conditions. Laissez le détecteur se
réchauffer pendant 1 minute)

4. La commande est en mode Test.

(Placez l’interrupteur de la
commande à une position ON­TIME)

(Réorientez le détecteur

(Orientez

(Réorientez le détecteur

.

(Le

.

Service Technique

(N'envoyez pas de produits)

Si vous éprouvez des difficultés, suivez ce guide. Vous pouvez également écrire à l'adresse suivante :
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle,
date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit

595-5631-07

-41-

Garantie à vie

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous
pouvez également jouir d’autres droits, variables d’une province à l’autre.
Tant et aussi longtemps que vous (l’acheteur initial) possédez ce produit JourneyMan®,
toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre
sera corrigée gratuitement. Les ampoules ne sont pas couvertes par la garantie. Pour
obtenir un remboursement ou un remplacement, retournez le produit au point d’achat.
Exclusions de la garantie - Le service de réparation, l’ajustement et l’étalonnage
nécessités par un mésusage, un usage abusif ou la négligence, les ampoules et autres
consommables ne sont pas couverts par la présente garantie. Le service non autorisé ou
la modification du produit ou d’un ou l’autre de ses composants fournis invalidera totalement
la présente garantie. Cette garantie ne comprend pas le remboursement pour dérangement,
installation, temps de montage, perte d’utilisation ou service non autorisé. La garantie ne
couvre que les produits DESA Specialty Products™ et ne s’étend pas aux autres
équipements et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES,
EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE
REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA
COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS
DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES. LE
REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLI­ENT ET DESA SPECIALTY PRODUCTS™ NE POURRA ÊTRE TENUE RESPONSABLE
DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y
COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT,
QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou
l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Conservez le reçu pour
réclamations sous garantie.

-42-

595-5631-07
