1
El logotipo DERBI es marca registrada y propiedad de DERBI - Nacional Motor, S.A. Sociedad Unipersonal.
Prohibida la reproducción total o parcial de cualquier fotografía, gráfico o texto insertado en este manual.
© 2006 DERBI - Nacional Motor, S.A. Sociedad Unipersonal.
Impreso por Gràfiques Morán, S.L. - Palamós (Girona) Depósito Legal: GI - 1231 - 2003
CODIGO MANUAL 0.0H.051.5.612.1
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 1
2
DERBI - NACIONAL MOTOR, S.A.
Sociedad Unipersonal, desea agradecerle la confianza depositada por Ud. en
la elección del modelo
SENDA R/SM 125 4T Baja
En este manual se especifican los
principales detalles para el cuidado de
su motocicleta, para que obtenga el
mejor funcionamiento y la mayor duración con un mínimo coste. Cuide su
motocicleta. La calidad DERBI se encargará del resto, con los recambios originales y una red Nacional de más de
cuatro mil Agentes y talleres autorizados, estamos seguros de que obtendrá
plena satisfacción en el uso del vehículo.
Ante cualquier problema, dirigirse al
representante más próximo.
Bienvenido a
DERBI
DERBI - NACIONAL MOTOR, S.A.
Société Individuelle, désire vous remercier pour la confiance que vous nous
avez fait en choisissant le modèle
SENDA R/SM 125 4T Baja
Dans ce manuel sont spécifiés les
principaux détails pour l’entretien de
votre moto afin d’obtenir le meilleur
fonctionnement et une plus grande
durée de vie au coût minimum. Prenez
soin de votre moto, le département qualité DERBI se chargera du reste, avec
les pièces de rechange originales et un
réseau national de plus de quatre mille
agents et garages autorisés, nous sommes sûrs que vous obtiendrez la pleine
satisfaction dans l’utilisation de votre
véhicule.
En cas de problème, s’adresser au
représentant le plus proche.
Bienvenue chez
DERBI
Debido a su criterio de constante mejora en sus
productos, DERBI - NACIONAL MOTOR, S.A.
Sociedad Unipersonal se reserva el derecho de
introducir las modificaciones que crea oportunas,
sin previo aviso.
Etant donné le critère d’amélioration constante de
ses produits, DERBI / NACIONAL MOTOR, S.A.
Sociedad Unipersonal se réserve le droit
d’ introduire les modifications qu’il jugerait
opportunes sans préavis.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 2
3
DERBI - NACIONAL MOTOR, S.A.
Sociedad Unipersonal, desidera
ringraziarla per la fiducia concessa nella
scelta del modello
SENDA R/SM 125 4T Baja
Nel presente manuale si specificano i
principali dettagli per la cura della sua
motocicletta, affinché possa ottenere il
miglior funzionamento e la maggior
durata con una spesa minima. Curi della
sua motocicletta, la qualità DERBI
s’incaricherà del resto, con i ricambi
originali ed una rete Nazionale di più di
quattromila Agenti ed officine
autorizzate, siamo sicuri del fatto che
otterrá piena soddisfazione dall’uso del
veicolo.
Per qualsiasi problema, rivolgersi al
rappresentante più vicino.
Benvenuto a
DERBI
DERBI NATIONAL MOTOR,
corporation, would like to thank you the confidence in choosing this model
SENDA R/SM 125 4T Baja
This manual will explain the principal
details of how to maintain this motorcycle, so you can get a longer duration
with a minimum cost and the best performance. Take care of your engine.
DERBI’s quality will take care of everything else, we are sure that you will get
complete satisfaction with the use of this
vehicle, with the original spare parts and
a National web of more than four thousand agents and shops.
If you encounter any problem, refer to
the nearest distributor.
Welcome to
DERBI
DERBI - NACIONAL MOTOR, S.A.
Einpersonengesellschaft, möchte Ihnen
für Ihr Vertrauen in das Modell
SENDA R/SM 125 4T Baja danken.
In dieser Betriebsanleitung werden
die wichtigsten Pflegehinweise erklärt,
so dass Ihr Motorrad optimal funktioniert
und eine lange Lebensdauer mit
geringen Kosten hat. Pflegen Sie Ihr
Motorrad. Die Qualität DERBI sorgt für
den Rest: Dank unseren
Originalersatzteilen und dank einem
landesweiten Netz von über viertausend
Vertragshändler und Fachwerkstätten,
sind wir überzeugt, dass Sie Ihr
Fahrzeug zur vollsten Zufriedenheit
genießen können.
Bei Problemen können Sie sich
ungestört an den nächsten Vertreter
wenden.
Willkommen bei
DERBI
A causa del suo criterio di miglioramento costante
dei propri prodotti, DERBI - NACIONAL MOTOR,
S.A. Sociedad Unipersonal mantiene il diritto di
introdurre le modifiche che consideri necessarie,
senza avviso previo.
Due to its criterion of constant improvement of its
products, DERBI - NACIONAL MOTOR, S.A.
Sociedad Unipersonal reserves the right to
introduce any modifications it considers suitable,
without prior notice.
Im Hinblick auf die ständige Verbesserung ihrer
Produkte behält sich DERBI - NACIONAL MOTOR,
S.A. Sociedad Unipersonal das Recht vor, ohne
vorherige Ankündigung die als zweckmäßig
erachteten Änderungen einzuführen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 3
4
❀
Así puede Vd. contribuir a
la conservación del medio
ambiente.
De su estilo de conducir depende
también el consumo de combustible
y, por lo tanto, el nivel de emisión
de contaminantes de su motocicleta.
Asimismo, la manera de tratar el
vehículo influye en el nivel de ruidos
y en el desgaste del mismo.
En este Manual de Instrucciones se
incluyen una serie de informaciones
sobre una conducción ecológica y al
mismo tiempo económica de su
motocicleta.
Sírvase tener en cuenta todos los
textos de este Manual marcados
con un
❀
Contamos con Vd.
¡Proteja el medio
ambiente !
Vous pouvez contribuer
à la conservation de
l’environnement.
De votre manière de conduire
dépend également la consommation
de combustible et, donc, du taux
d’émission d’agents contaminants
de votre moto.
La manière de traiter votre véhicule
a des répercutions sur le niveau de
bruits et la vie de votre véhicule.
Ce Manuel d’Instructions donne une
série d’informations sur une conduite écologique et économique de
votre moto.
Voyez tous les textes de ce Manuel
marqués d’une
❀
Nous avons confiance
en vous.
Protégez l’environne-
ment!
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 4
5
Così può Lei contribuire
alla conservazione del
medio ambiente.
Dal suo modo di guidare dipende
pure il consumo di combustibile e,
quindi, il livello di emissione di contaminanti della sua motocicletta.
Inoltre, il modo in cui tratta il veicolo
influisce sul livello di rumore e nel
proprio logoramento.
In questo Manuale di Istruzioni si
allegano una serie di informazioni
sulla guida ecologica e contemporaneamente economica della sua
motocicletta.
Voglia tener presente tutti i testi di
questo Manuale contrassegnati con
un
❀
Contiamo su di Lei.
Protegga il
medio ambiente!
This is how you can contribute to preserving the
environment.
The way you ride determines your
fuel consumption and therefore how
much your motorcycle pollutes the
atmosphere.
In the same way, the way you
treat your moped affects its noise
level and wear and tear on the vehicle.
In the Owner’s instruction handbook you will find a series of points of
information on how to ride in an ecologically sound manner, which will
also be the most economic way to
ride your motorcycle.
Please pay attention to all the
points marked with a flower
❀
in
this handbook.
We are counting on you!
Protect the
environment!
So können Sie zum
Umweltschutz beitragen
Von Ihrem Fahrstil hängt unter
anderem der Benzinverbrauch und
daher auch die Schadstoffabgabe
Ihres Mokicks ab.
Auch hat die Art und Weise, wie
Sie das Fahrzeug behandeln, Einfluß auf seinen Geräuschpegel und
auf seine Abnutzung.
Diese Gebrauchsanweisung
enthält eine Reihe von Anweisungen für einen ökologisch verantworlichen und gleichzeitig wirtschaftlichen Fahrstil.
Bitte beachten Sie alle Abschnitte
dieser Gebrauchsanweisung, die mit
dem Symbol
❀
versehen sind.
Wir rechnen auf Sie.
Schonen die
die Umwelt!
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 5
El manual - Las señales
Le manuel - Les signes
6
Le manuel
Les instructions de ce manuel on été
préparées principalement pour vous offrir
un guide simple et clair d’utilisation par
l’indication, entre autre, de petites opérations de maintenance et de contrôle périodique auquels doit se soumettre le vehicule dans les concessionaires ou les centres
d’assistance autorisés DERBI. De plus, ce
manuel contient les instructions pour la
réalisation de quelques réparations simples. Les opérations qui necessitent un
matériel spécifique ou la connaissance de
techniques spécifiques pour sa réalisation
ne sont pas décrites dans le présent
document. Nous vous conseillons pour
cela de vous diriger vers les concessionaires ou les distributeurs DERBI.
Les textes grisés contiennent des
indications importantes pour l’utilisation du véhicule et pour garantir la
sécurité maximale de conduite.
Signes pour une conduite correcte
Les signes représentés sur cette
page sont très importantes.
El Manual
Las instrucciones de este manual han
sido preparadas principalmente para ofrecerle una guía sencilla y clara de utilizar; se
indican asimismo pequeñas operaciones de
mantenimiento y controles periódicos a los
cuales se debe someter el vehículo en los
Concesionarios o en los Centros de Asistencia Autorizados Derbi. Además, el
manual contiene las instrucciones para realizar algunas reparaciones sencillas. Las
operaciones que no están descritas explícitamente en la presente publicación, es porque necesitan equipos especiales y/o conocimientos técnicos específicos para su realización, le aconsejamos por lo tanto que se
dirija a los Concesionarios o a los distribuidores Derbi.
El texto evidenciado con el fondo gris,
contiene indicaciones importantes para
utilizar el vehículo y para garantizar la
máxima seguridad de conducción.
Las señales para una conducción
correcta
Las señales representadas en esta pági-
na son muy importantes.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 6
Il manuale - I segnali
Manual – Manual Signals • Die Anleitung - Symbole
7
Il manuale
Le istruzioni del manuale sono state
preparate principalmente per offrire una
guida semplice e chiara dell’uso; si indicano anche, piccole operazioni di
manutenzione e controlli periodici ai
quali si deve sottomettere il veicolo nei
Concessionari o nei Centri d’Assistenza
Autorizzati DERBI. Inoltre, il manuale
contiene le istruzioni per realizzare alcune riparazioni semplici. Le operazioni
descritte esplicitamente nella presente
pubblicazione, sono giustificate in quanto necessitano di equipaggiamenti speciali e/o conoscenze tecniche specifiche
per la sua realizzazione, Le consigliamo, pertanto di rivolgersi ai Concessionari o ai distribuitori DERBI.
Il testo evidenziato con il fondo grigio, contiene indicazioni importanti
per usare il veicolo e per garantire
la massima sicurezza di guida.
I segnali per una guida corretta
I segnali rappresentati in questa
pagina sono importanti.
Manual
This manual instructions have been
prepared to offer you an easy and clear
guide of how to use this manual; it also
indicates a few maintenance tips on
operations and periodic controls which
the vehicle should be submited at the
dealers or authorized Derbi Assistance
Centers. Also, the manual contains the
instructions to perform some easy
repairs. There are operations which are
not included in this publication due to
the fact that they require special equipment and a specific technical knowledge, we recommend you to refer to your
dealer or your distributor.
The text which has gray background contains important information of how to use the vehicle and
to insure the maximun driving condition.
Signal for a correct driving
The represented signals are very important
Die Anleitung
Diese Anleitung wurde für Sie als
Leitfaden für die Benutzung Ihres
Motorrads zusammengestellt, die
Anweisungen sind einfach und klar
verständlich. Zusätzlich werden die
Wartungsvorgänge und periodischen
Kontrollen für Ihr Fahrzeug angegeben,
wenden Sie sich dafür an einen
Vertragshändler oder an die autorisierten
DERBI Fachwerkstätten. Die
Betriebsanleitung umfasst auch einige
Anweisungen für einfache Reparaturen.
Für die Vorgänge, die in der vorliegenden
Publikation nicht ausdrücklich erwähnt
sind, benötigt man eine
Sonderausrüstung und spezifisches
technisches Wissen; wenden Sie sich
dafür an Ihren Vertragshändler oder an
die DERBI Verteiler.
Der Text auf grauem Hintergrund
enthält wichtige Hinweise für den
Fahrzeuggebrauch und für die
optimale Sicherheit beim Fahren.
Symbole für ein einwandfreies Fahren
Die auf dieser Seite abgebildeten
Symbole sind sehr wichtig.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 7
El manual - Las señales
Le manuel - Les signes
8
Efectivamente, sirven para encontrar en
el manual las partes a las que hay que
prestar una especial atención.
Como puede notar, cada señal está for-
mada por un símbolo gráfico distinto para
que sea más fácil y evidente la localización
de los temas en las diferentes áreas.
0Seguridad de las personas
ATENCIÓN
El incumplimiento total o
parcial de estas prescripciones puede suponer peligro grave para la integridad física de
las personas.
1
Protección del medio ambiente
Indica los comportamientos idóneos que
se deben seguir para que el uso del vehícu-
lo no perjudique la naturaleza.
5 Integridad del vehículo
ATENCIÓN
El incumplimiento total o
parcial de estas prescripciones puede dañar
gravemente el vehículo y, en algunos casos
puede causar la invalidación de la garantía.
Effectivement, ils servent à trouver
dans le manuel les parties auxquelles il
faut prêter une attention particulière.
Comme vous le remarquerez, chaque signe est représenté par un symbole graphique afin que ce soit plus facile
et évident de localiser les sujets dans
les différents chapitres ou paragraphes.
0
Sécurité des personnes
ATENTION
Le non respect total ou
partiel de ces prescriptions peuvent
supposer un danger grave pour l’intégrité physique des personnes.
1
Protection de l’environnement
Indique le comportement idéale à suivre
pour que l’utilisation du véhicule ne
porte pas de préjudice à la nature.
5
Intégrité du véhicule
ATTENTION Le non accomplissement
total ou partiel de ces prescriptions peut
nuire gravement au véhicule et, dans
certains cas, peut causer le refus de la
garantie.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 8
Il manuale - I segnali
Manual – Manual Signals • Die Anleitung - Symbole
9
Effettivamente, servono per trovare
nel manuale tutte quelle parti in cui si
deve prestare una speciale attenzione.
Come si può notare, ogni segnale è
formato da un simbolo grafico distinto
affinché sia più facile ed evidente la
localizzazione degli argomenti nelle
diverse aree.
0
Sicurezza delle persone
ATTENZIONE
l’inosservanza totale o
parziale delle presenti indicazioni suppongono un grave pericolo per l’integrità fisica delle persone.
1
Protezione del medio ambiente
Indica i comportamenti idonei che si
devono seguire affinché l’uso del veicolo non pregiudichi la natura.
5
Integrità del veicolo
ATTENZIONE L’inosservanza totale o
parziale delle presenti indicazioni può
danneggiare gravemente il veicolo e,in
alcuni casi, causare l’annullamento
della garanzia.
Effectively, these are used in the
manual to find the places where you
need to pay special attention.
As you can see, each signal is based
on a different graphic symbol to make
easier and evident the location of the
subjects of differents areas.
0
Security
ATTENTION The total or partial failu-
re of this prescriptions can present a
serious danger to the physical integrity
of people.
1
Environment protection
It indicates the correct behaviour that
must be followed so the use of the vehicle will not damage the environmet
5
Vehicle integrity
ATTENTION
The total or partial failure of this prescriptions can damage the
vehicle seriously and, in some cases,
can cause invalidation of the warranty
terms.
Sie dienen dazu, in der ganzen
Betriebsanleitung die Stellen zu finden,
denen man besondere Aufmerksamkeit
schenken sollte.
Jedes Symbol wird mit einer anderen
Grafik dargestellt, damit die
verschiedenen Themen einfacher
gefunden werden können.
0Personensicherheit
VORSICHT
Bei Nichteinhalten oder
nur teilweise Einhalten der Vorschriften,
kann die Personensicherheit in Gefahr
gebracht werden.
1 Umweltschutz
Gibt das ideale Fahrverhalten an, damit
der Fahrzeuggebrauch nicht der Umwelt
schadet.
5 Fahrzeug
VORSICHT
Das Fahrzeug kann
beschädigt werden und der Anspruch auf
Garantie kann verloren gehen, wenn Sie
diese Vorschriften nicht oder nur teilweise
einhalten.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 9
Indice
Indexe
10
INTRODUCCIÓN ................................ 1-9
INDICE ................................................ 10
INSTRUMENTOS
Y MANDOS ................................ 14
Tablier ............................................ 14
Mandos luces, claxon
e intermitentes ........................... 16
Cerradura de contacto ................... 18
Pulsador de arranque..................... 20
Mando freno delantero ................... 20
Mando de gas y embrague ............ 22
Llaves Tapón
deposito combustible.................. 24
Llaves sillín y
grifo combustible ........................ 26
Emplazamiento
Nº bastidor/motor........................ 28
USO ...................................................30
Controles
y aprovisionamiento ...................30
Presión neumáticos.........................34
Sillín - Rodaje..................................38
Puesta en marcha ...........................40
Conducción .....................................46
MANTENIMIENTO................................52
Control nivel
de aceite motor............................54
INTRODUCTION .................................1-9
INDEXE ................................................10
INSTRUMENTATIONS ET
COMMANDES.............................14
Tablier .............................................14
Interrupteur lumières, Klaxon et
clignotants ..................................16
Contacteur à clef .............................18
Bouton de démarrage .....................20
Commande de frein avant...............20
Commande d’accélérateur et
embrayage ..................................22
Clefs du Bouchon du réservoir de
carburant .........................................24
Clefs du siège et robinet du
combustible .................................26
Emplacement
Nº châssis/moteur .......................28
USAGE .................................................30
Contrôle et remplissage .................30
Pression des pneumatiques............34
Siège - Rodage ...............................38
Mise en marche...............................40
Conduite..........................................46
MAINTENANCE....................................52
Contrôle niveau
d’huile moteur..............................54
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 10
Indice
Index • Index
11
INTRODUZIONE..................................1-9
INDICE .................................................11
STRUMENTI E COMANDI....................15
Cruscotto.........................................15
Comandi luci, clacson ed
intermittenti .................................17
Serratura di contatto........................19
Pulsante d’avviamento ....................21
Comando freno anteriore ................21
Comando gas e frizione ..................23
Chiavi Tappo serbatoio
combustibile ................................25
Chiavi sellino e rubinetto
combustibile ................................27
Ubicazione Nº telaio/motore............29
USO ....................................................31
Controlli e rifornimento ...................31
Pressione pneumatici......................35
Sellino- Rodaggio............................39
Avviamento .....................................41
Guida...............................................47
MANUTENZIONE .................................53
Controllo livello olio motore .............55
INTRODUCTION .................................1-9
INDEX ...................................................11
INSTRUMENT PANEL .........................15
Combination meter..........................15
Turn signals, horn, light switches ...17
Ignition switch..................................19
Starter switch...................................21
Front brake lever .............................21
Clutch and throttle lever ..................23
Fuel tank cover key .........................25
Fuel valve and seat key ..................27
Engine/ frame number.....................29
USAGE .................................................31
Control and refilling .........................31
Tyre pressure ..................................35
Seat – Breaking in period ...............39
Starting off.......................................41
Driving .............................................47
MAINTENANCE....................................53
Engine oil level control ....................55
EINLEITUNG ................................1-9
INDEX ...........................................11
INSTRUMENTE UND HEBEL .......15
Instrumentenbrett......................15
Hebel für Leuchten, Hupe und
Blinkleuchten .........................17
Zündschloss..............................19
Starterknopf ..............................21
Vorderradbremse......................21
Gas und Kupplung ....................23
Schlüssel des Tankverschlusses
25
Schlüssel des Sattels und des
Kraftstoffhahnes ....................27
Angaben Fahrgestellnummer/
Motornummer ........................29
GEBRAUCH ..................................31
Kontrolle und Tanken ...............31
Reifendruck...............................35
Sattel - Einfahren ......................39
Inbetriebnahme.........................41
Fahren.......................................47
WARTUNG ....................................53
Kontrolle des Motorölstandes
......55
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 11
Indice
Indexe
12

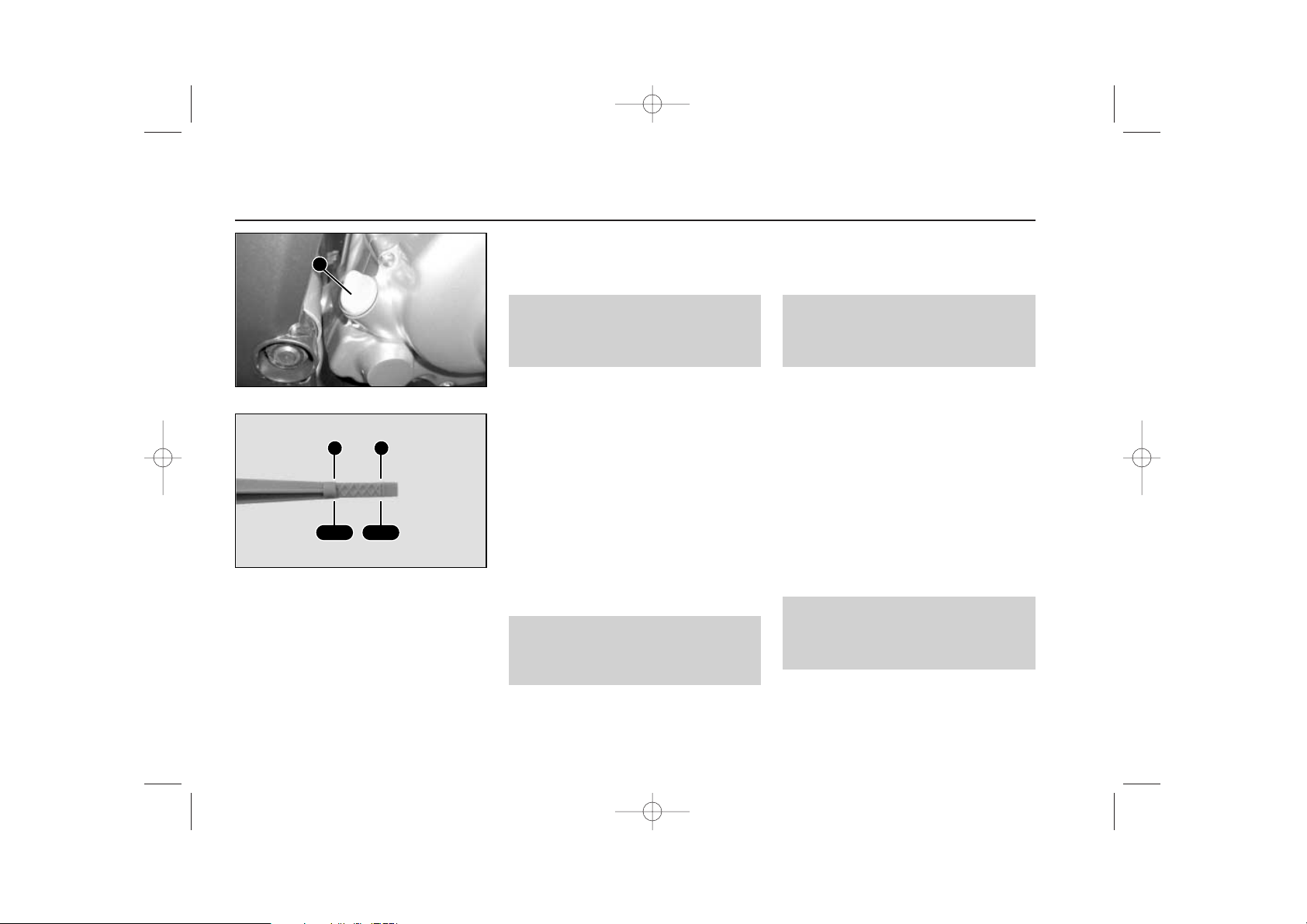

Desmontaje de la bujía ...................62
Limpieza filtro de aire ......................64
Control del nivel
circuito de frenos .........................68
Mantenimiento
batería y fusibles .........................74
Cadena de transmisión ...................80
QUE HACER SI….................................84

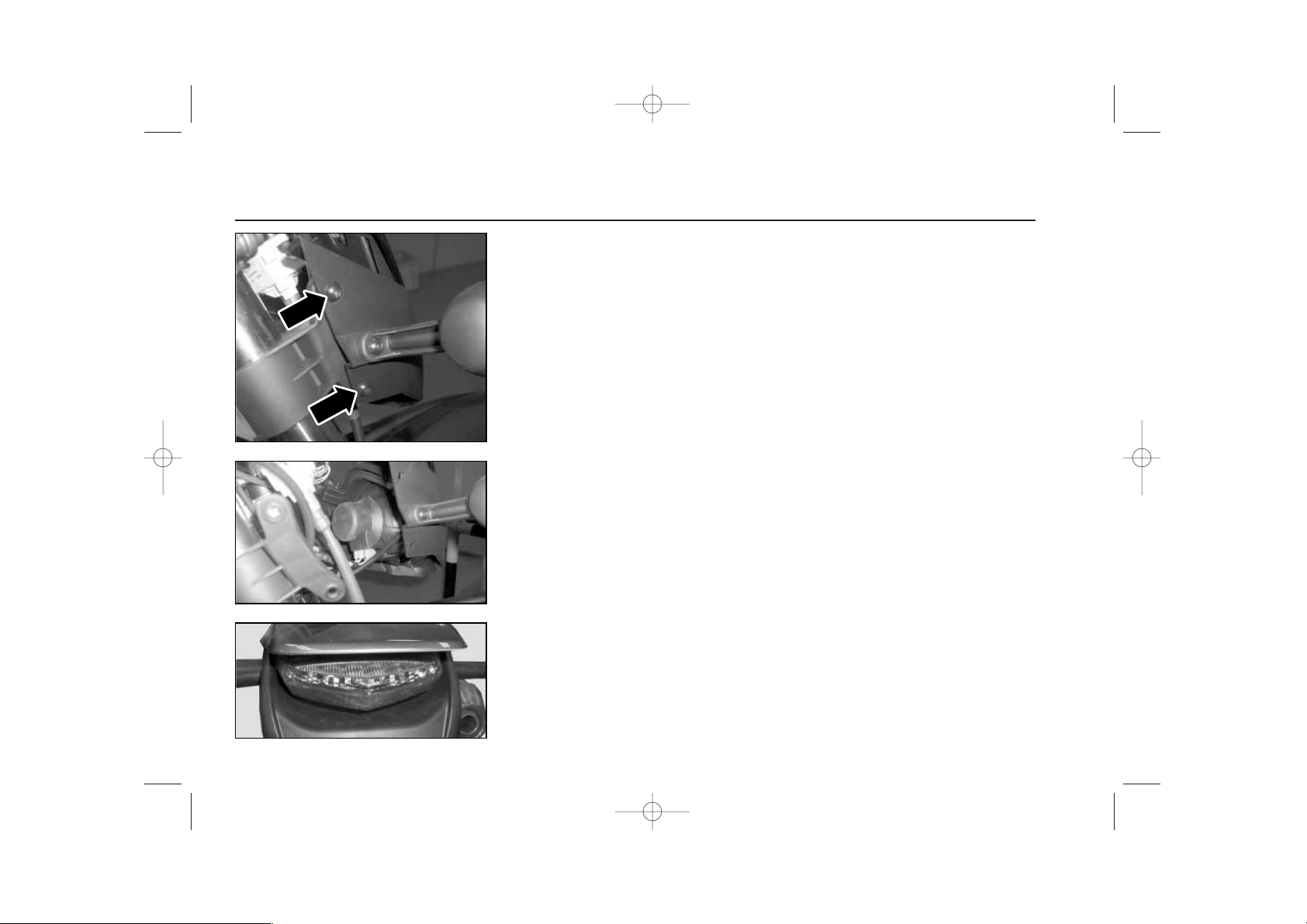

se funde una lampara .....................84

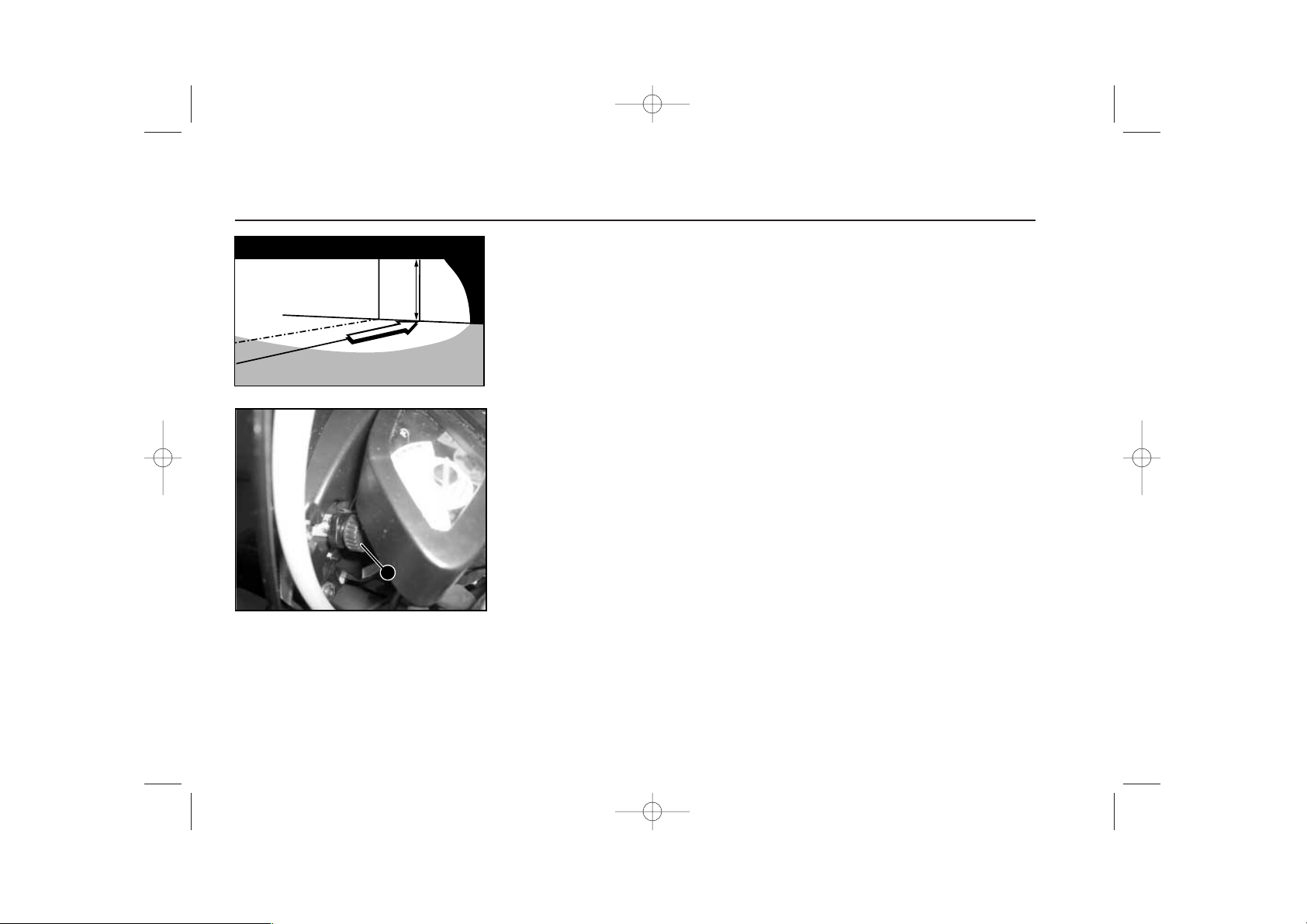

se debe orientar el faro ...................86
se debe regular el ralentí ................88
se debe regular los frenos...............90
se debe regular el
acelerador / embrague ................94
Inactividad del vehículo
durante mucho tiempo.................96
se debe limpiar el vehículo..............98
se debe buscar la causa
de una avería ............................102
PIEZAS DE RECAMBIOS ..................107
DATOS TÉCNICOS ............................108
Esquema eléctrico.........................114
MANTENIMIENTO
PROGRAMADO........................116
Programa.......................................116
Cuadro de mantenimiento.............118
Productos aconsejados.................123
Démontage de la bougie ................ 62
Nettoyage du filtre à air .................. 64
Contrôle du niveau du circuit
de freinage ..................................68
Maintenance batterie
et fusibles ....................................74
Chaîne de transmission ..................80
QUE FAIRE SI…...................................84
une lampe grille.............................. 84
le phare doit être orienté ................ 86
on doit régler le ralenti.................... 88
on doit régler les freins................... 90
on doit régler
l’accélérateur/ embrayage .......... 94
Inactivité du véhicule pendant
une longue période ........................ 96
on doit nettoyer le véhicule .............98
on doit chercher la cause
d’une panne.............................. 102
PIÈCES DE RECHANGE ...................107
DONNÉES TECHNIQUES..................108
Echema electrique .......................114
MAINTENANCE
PROGRAMMÉE........................116
Programme....................................116
Tableau de maintenance.............. 119
Produits conseillés ....................... 123
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 12
Indice
Index • Index
13
Smontaggio della candela...............63
Pulizia filtro dell’aria.........................65
Controllo del livello
circuito freni .................................69
Manutenzione batteria
e fusibili .......................................75
Catena di trasmissione....................81
CHE FARE SE... ..................................85
si brucia una lampada .....................85
si deve orientare il faro....................87
si deve regolare il minimo................89
si devono regolare i freni.................91
si deve regolare
l’accelleratore / frizione................95
Inattività del veicolo per
molto tempo.................................97
si deve pulire il veicolo ....................99
si deve cercare la causa
di un guasto...............................104
PEZZI DI RICAMBIO ..........................107
DATI TECNICI ....................................109
Squema elettrico..........................114
MANUTENZIONE
PROGRAMMATA
.....................116
Programma....................................116
Quadro della manutenzione ..........120
Prodotti consigliati .........................124
Spark plug removal .........................63
Air filter cleaning..............................65
Brake circuit level control ................69
Fuse and battery
maintenance................................75
Drive chain .....................................81
WHAT TO DO IF... ...............................85
Blown bulb.......................................85
Light beam aim................................87
Idle speed adjustment .....................89
Brake adjustment ............................91
Throttle adjustment / clutch
adjustment...................................95
Vehicle stored for a long period ......97
Cleaning vehicle..............................99
Troubleshooting ............................105
SPARE PARTS..................................107
TECHNICAL DETAILS .......................109
Electrical wiring diagram .............114
PROGRAMMED
MAINTENANCE
........................116
Program.........................................116
Maintenance schedule ..................121
Recommended products ...............124
Ausbau der Zündkerze....................63
Reinigung des Luftfilters..................65
Prüfung des Bremskreises ..............69
Wartung der Batterie
und der Sicherungen ...................75
Antriebskette ...................................81
WAS TUN... .........................................85
wenn eine Glühbirne durchbrennt?........85
wenn der Scheinwerfer gerichtet
werden muss? ...................................87
wenn der Leerlauf
reguliert werden muss? .....................89
wenn die Bremsen eingestellt
werden müssen? ...............................91
wenn das Gaspedal / die Kupplung
eingestellt werden müssen? ..............95
wenn das Fahrzeug lange
Zeit nicht benutzt wird?......................97
beim Reinigen des Fahrzeugs? .............99
wenn Sie die Ursache einer
Störung herausfinden wollen? ........106
ERSATZTEILE ...........................................107
Elektroschema .............................114
TECHNISCHE DATEN...............................109
PROGRAMMIERTE WARTUNG ...............116
Programm ............................................116
Wartungsplan.......................................122
Empfohlene Produkte ..........................124
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 13
Instrumentos y mandos - Tablier
Instrumentation et commandes - Tablier
14
1- TABLIER
2- INTERRUPTOR LUCES, CLAXON Y
INTERMITENTES
3- MANDO DE FRENO DELANTERO
4- MANDO GAS
5- CERRADURA DE CONTACTO
6- MANDO EMBRAGUE
7- DEPOSITO LIQUIDO DE FRENO
8- PULSADOR DE ARRANQUE
(A) Velocímetro
El velocímetro indica la velocidad de
marcha en Kilómetros por hora.
(B) Cuentakilómetros
Totalidad de kilómetros recorridos. La
cifra del extremo derecho indica el
número de hectómetros.
- (C) Indicador luz intensiva
(D) Neutro
Testigo de posición punto muerto
) (E) Indicador Intermitentes
(F) Cuentavueltas
El cuentavueltas muestra la velocidad
del motor en revoluciones por minuto.
1- TABLIER
2- INTERRUPTEUR LUMIÈRES,
KLAXON ET CLIGNOTANTS
3- COMMANDE DE FREIN AVANT
4- COMMANDE D’ACCÉLERATEUR
5- CONTACTEUR À CLEF
6- COMMANDE EMBRAYAGE
7- RÉSERVOIR LIQUIDE DE FREIN
8- BOUTON DE DÉMARRAGE
(A) Compteur de vitesse
Le compteur de vitesse indique la vitesse
de marche en Kilomètres par heure.
(B) Compteur de kilomètres
Totalité de kilomètres parcourus. Le
chiffre sur le coté droit indique le
nombre d’hectomètres.
- (C) Indicateur des feux de route
(D) Neutre
Témoin de position en point mort
) (E) Indicateur clignotants
(F) Compte tours
Le compte tours indique la vitesse du
moteur en révolutions par minute.
6 2 5 1 7 4 3
8
A BCDEF
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 14
Strumenti e comandi
Instruments and panels • Instrumente und Hebel
15
1- CRUSCOTTO
2- INTERRUTTORI LUCI, CLACSON
ED INTERMITTENTI
3- COMANDO DEL FRENO
ANTERIORE
4- COMANDO GAS
5- SERRATURA DI CONTATTO
6- COMANDO FRIZIONE
7- DEPOSITO LIQUIDO DEL FRENO
8- PULSANTE DI AVVIAMENTO
(A) Tachimetro
Il tachimetro indica la velocità di marcia
in Chilometri per ora.
(B) Contachilometri
Totale dei chilometri percorsi. La cifra
posta all’estrema destra indica il
numero di ettometri.
- (C) Indicatore luce abbagliante
(D) Neutro
Test di posizione folle
) (E) Indicatore Intermittenti
(F) Contagiri
Il contagiri mostra la velocità del motore
in giri per minuto.
1- COMBINATION METER
2- TURN SIGNALS, HORN, LIGHT
SWITCHES
3- FRONT BRAKE LEVER
4- THROTTLE LEVER
5- IGNITION SWITCH
6- CLUTCH LEVER
7- BRAKE FLUID TANK
8- STARTER SWITCH
(A) Speedometer
The speedometer indicates the speed in
kilometers per hour.
(B) Odometer
Total amount of driven kilometers. The
last number indicate´s a hectometer
- (C) High light beam indicator
(D) Neutral
Death center indicator
) (E) Turn signal light indicator
(F) Tachometer
The tachometer shows the engine
speed in revolution per minute
1- INSTRUMENTENBRETT
2- SCHALTER FÜR LEUCHTEN, HUPE
UND BLINKLEUCHTEN
3- VORDERRADBREMSE
4- GASHEBEL
5- ZÜNDSCHLOSS
6- KUPPLUNGSHEBEL
7- TANK DER BREMSFLÜSSIGKEIT
8- STARTERKNOPF
(A) Tachometer
Der Tachometer gibt die
Geschwindigkeit in Kilometer pro
Stunde an.
(B) Kilometerzähler
Anzahl der zurückgelegten Kilometer.
Die Zahl ganz rechts gibt die Anzahl der
Hektometer an.
- (C) Anzeige des Fernlichtes
(D) Neutralleuchte
Kontrollleuchte Leerlauf
) (E) Anzeige Blinkleuchten
(F) Drehzahlmesser
Der Drehzahlmesser gibt die
Geschwindigkeit des Motors in
Umdrehungen pro Minute an.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 15
Mando luces, claxon e intermitentes
Éclairage, Klaxon et clignotants
16
Grupo conmutador, situado en el lado
izquierdo del manillar.
Mando luces (1)
Tiene dos posiciones:
Abajo, luz de cruce
Arriba, luz intensiva.
Para que este mando funcione, poner
antes la llave de contacto en posición
!
de arranque
Pulsador acústico claxon (2)
Mando intermitentes (3)
Centro:
Intermitentes apagados
Derecha:
Intermitentes lado derecho
encendidos
Izquierdo:
Intermitentes lado izquierdo
encendidos
Groupe commutateur, situé sur le côté
gauche du guidon.
Commande éclairage (1)
Il existe deux possibles positions:
Vers le bas, feux de croisement
Vers le haut, feux de route.
Pour que cette commande fonctionne, il
est nécessaire de positionner la clef de
contact sur le point de démarrage
!
Bouton acoustique Klaxon (2)
Commande clignotants (3)
Centre:
Clignotants éteints
Droite:
Clignotants coté droit allumés
Gauche:
Clignotants coté gauche allumés
ef
1
2
3
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 16
Comando luci, clacson ed intermittenti
Horn, turn signals, light switches and instruments • Hebel für Leuchten, Hupe und Blinkleuchten
17
Gruppo commutatore, situato nel lato
sinistro del manubrio.
Comando luci (1)
Possiede due posizioni:
Sotto, luce anabbagliante
Sopra, luce abbagliante.
Affinché questo comando funzioni,
prima inserire la chiave di contatto in
posizione
!
d’avviamento
Pulsante acustico clacson (2)
Comando intermittenti (3)
Centro:
Intermittenti spenti
Destra:
Intermittenti lato destro accesi
Sinistra:
Intermittenti lato sinistro accesi
Handle bar switches located at the left
side of the handlebar
Light switches (1)
It has two positions:
Down, low beam
Up, high beam.
To make this switch work, place the
contact key at starter position
!
Horn button (2)
Turn light switches (3)
Center:
Turn light off
Right:
Right side turn signal lights “ON”
Left:
Left side turn signal lights “ON”
Schaltelemente, auf der linken Seite
des Lenkers.
Lichtschalter (1)
Hat zwei Positionen:
Unten, Abblendlicht
Oben, Fernlicht.
Damit dieser Schalter funktioniert,
müssen Sie zuerst den Zündschlüssel
in die Startposition
!
geben
Schalter Signalhupe (2)
Schalter Blinkleuchten (3)
Mitte:
Blinkleuchten ausgeschaltet
Rechts:
rechte Blinkleuchten eingeschaltet
Links:
linke Blinkleuchten eingeschaltet
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 17

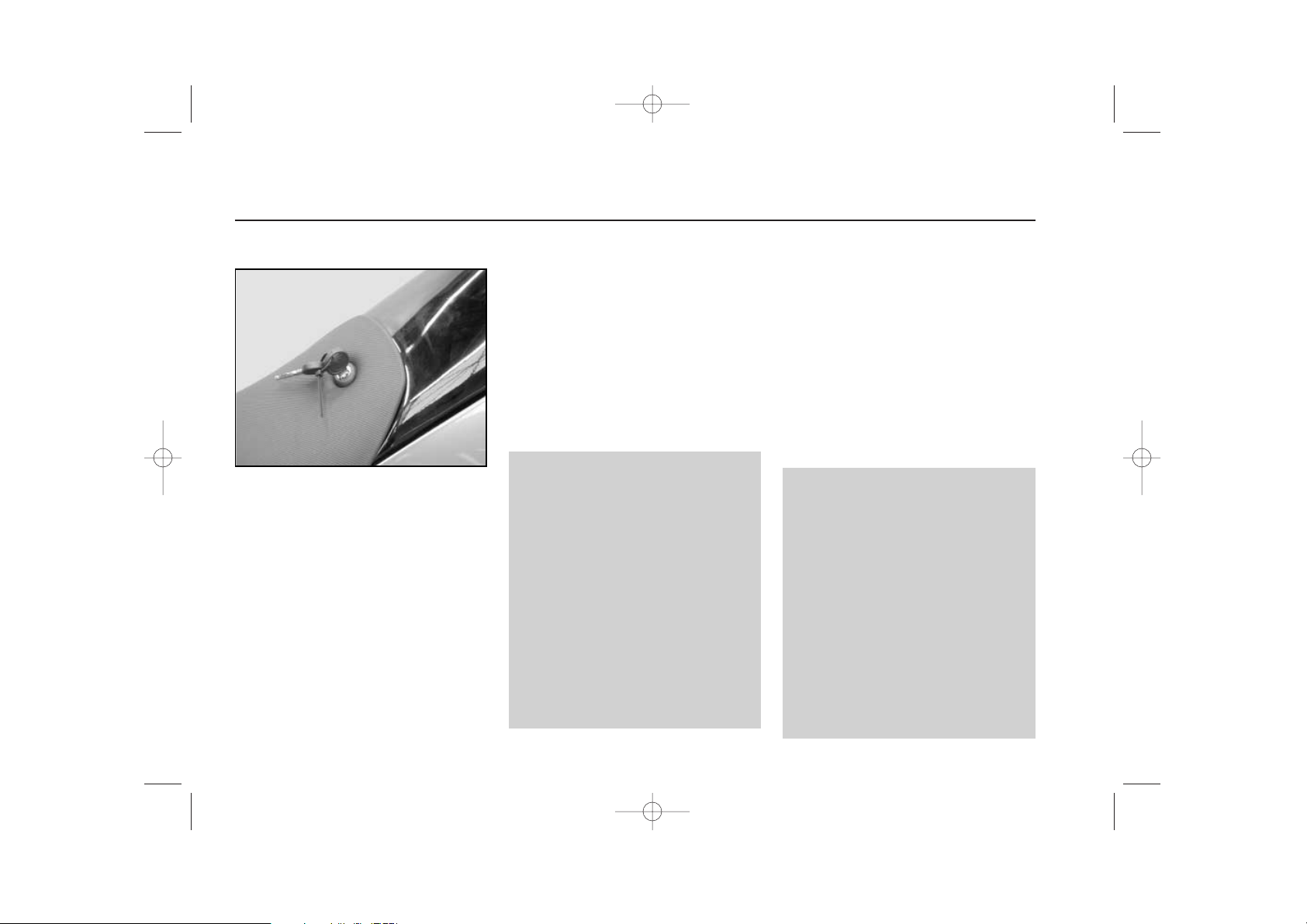

Cerradura de contacto
Contacteur
18
Posición de la llave
# - Motor parado y sin blocaje.
! - Posición arranque motor.
4 - Bloqueo de la dirección: gire
el manillar completamente
hacia la izquierda o derecha
con la llave en posición
push, presiónela a fondo y
gírela a la posición
$
Desbloqueo del manillar:
Introduzca la llave y gírela a la
posición
#
5 No gire nunca la llave a la posi-
ción
# $ durante la marcha
Position de la clef
# - Moteur à l’arrêt et sans blo-
cage.
! - Position démarrage moteur.
4 - Blocage de la direction: tour-
nez complètement le guidon
vers la droite ou la gauche
en ayant tourné la clef vers
la position push, pressez-la à
fond et tournez la vers la
position
$
Déblocage du guidon:
Introduisez la clef et tournez la en
position
#
5 Ne tournez jamais la clef sur la
position
# $ pendant la marche
ef
c
55
No giri mai la clau de contacte a la
posició
# $ durant la marxa.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 18
Serratura di contatto
Ignition key switch • Zündschloss
19
Posizione della chiave
# - Motore spento senza bloc-
caggio.
! - Posizione avviamento moto-
re.
4 - Bloccaggio della direzione:
girare il manubrio completamente verso sinistra o destra
con la chiave in posizione
push, premere a fondo ruotandola nella posizione
$
Sbloccaggio del manubrio:
Introdurre la chiave e ruotare alla
posizione
#
5 In nessun caso girare la chia-
ve nella posizione
# $ durante la
marcia
Key position
# - Engine stop and without lock.
! - Engine starter position.
4 - Steering lock: turn the hand-
lebar completely to your left
side or right side with the key
in the “push” position, press
deepely and turn it in the
$
position.
Handlebar unlocked
Enter the key and turn it in to the #
position
5 Do not turn the key to the # $
position while the engine is running
Schlüsselstellung
# - Motor stillstehend und ohne
Sperre.
! - Stellung Start des Motors.
4 - Lenkersperre: Drehen Sie
den Lenker ganz nach rechts
oder links, mit dem Schlüssel
in der Position push, drücken
Sie den Schlüssel nach
unten und drehen Sie ihn auf
die Position
$
Lenkung entsperren:
Geben Sie den Schlüssel ein und
drehen Sie ihn auf die Position
#
5 Drehen Sie den Schlüssel nie
auf die Position
# $ wenn das
Motorrad in Fahrt ist.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 19
Pulsador arranque, mando freno delantero
Bouton de démarrage, commande frein avant
20
Pulsador de arranque (Fig. 1)
Presione el pulsador para poner en
marcha el motor, prestando atención de
mantener el cambio en la posición de
punto muerto ya que en caso contrario,
el motor no se pone en marcha.
Mando de freno delantero (Fig. 2)
El mando freno delantero, está situado en el lado derecho del manillar (2).
Poner especial atención en su uso y utilizar el freno delantero sin brusquedades y dosificando la fuerza gradualmente, según las condiciones del terreno,
procurando siempre evitar el bloqueo
de la rueda.
Bouton de démarrage (Fig. 1)
Pressez le bouton pour démarrer le
moteur en ayant l’embrayage sur la
position de point mort. Dans le cas
contraire, le moteur ne démarrerait pas.
Commande frein avant (Fig. 2)
La commande du frein avant est
située sur le côté droit du guidon (2).
Soyez attentifs lors de son emploi et
utilisez le sans être brusque et en
dosant graduellement la force en
fonction des conditions du terrain en
évitant ainsi le blocage de la roue.
1
2
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 20
Pulsante d’avviamento, comando freno anteriore
Front brake lever switch and starter switch • Starterknopf, Vorderradbremshebel
21
Pulsante d’avviamento (Fig. 1)
Premere il pulsante per avviare il
motore, prestando attenzione nel
mantenere il cambio in posizione in
folle, poiché, in caso contrario, il motore
non si avvierà.
Comando del freno anteriore (Fig. 2)
Il comando freno anteriore, è ubicato
nel lato destro del manubrio (2).
Prestare speciale attenzione nell’uso,
utilizzando il freno anteriore senza
movimenti bruschi, dosando la forza
gradualmente, secondo le condizioni
del terreno, cercando di evitare in
qualsiasi caso, il bloccaggio della ruota.
Starter switch (Fig. 1)
Press the switch to start the engine,
pay attention to keep the lever shift at
the neutral position, if not the engine will
not start.
Front brake lever (Fig. 2)
The front brake lever is located at the
right side of the handlebar (2). Pay special attention to it´s usage and use the
front brake smoothly and with care.
Apply the braking force gradually,
depending on the conditions of the
road, and avoiding the wheel from locking.
Starterknopf (Abb. 1)
Drücken Sie den Knopf, um den
Motor in Gang zu setzen, achten Sie
darauf, dass Sie den Gang im Leerlauf
lassen, sonst springt der Motor nicht an.
Vorderradbremshebel (Abb. 2)
Der Hebel für die Vorderradbremse
befindet sich auf der rechten Seite des
Lenkers (2). Bremsen Sie stets
vorsichtig und nicht abrupt, den
Bedingungen des Geländes
entsprechend und versuchen Sie zu
vermeiden, dass sich das Rad blockiert.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 21
Mando de gas, mando embrague, llaves
Commande d’accélération et commande d’embrayage, clefs
22
Mando de gas
Situado en el lado derecho del mani-
llar (1). Con la rotación hacia adentro
de la empuñadura, se obtiene la apertura de la válvula del carburador.
Mando de embrague
La maneta del mando de embrague
está situada en el lado izquierdo del
manillar (2). Apretando a fondo dicha
maneta contra el manillar, se desconecta el embrague, liberando la transmisión
del motor.
Dejando suavemente la maneta se
conecta el embrague uniendo el motor
a la transmisión, que con una marcha
engranada transmite a través del cambio, la fuerza del motor a la rueda trasera.
Llaves
Con el ciclomotor se entregan dos
llaves que sirven indistintamente para la
cerradura de contacto y tapa depósito
gasolina.
Commande d’accélération
La commande d’accélération et situé
sur le côté droit du guidon (1). Un mouvement de rotation vers l’intérieur de la
poignée entraîne l’ouverture de la valve
du carburateur.
Commande d’embrayage
Le levier de la commande de
l’embrayage est sur le côté gauche du
guidon (2). En appuyant fortement sur
ce levier vers le guidon, l’embrayage se
déconnecte en libérant la transmission
du moteur.
En relâchant doucement le levier,
l’embrayage se connecte à nouveau en
liant le moteur à la transmission qui par
moyen de la vitesse enclenchée, transmet la force du moteur à la roue arrière.
Clefs
Le cyclomoteur est livré avec deux
clefs qui servent toutes les deux pour le
contacteur et pour le bouchon du réservoir.
1
2
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 22
Pulsante d’avviamento, comando freno anteriore - Chiavi
Clutch lever, throttle lever - Keys • Gas- und Kupplungshebel - Schlüssel
23
Comando del gas
Situato nel lato destro del manubrio
(1). Con la rotazione verso l’interno
dell’impugnatura, si ottiene l’apertura
della valvola del carburatore.
Comando della frizione
La manetta del comando della frizione è situata nel lato sinistro del manubrio (2). Stringendo a fondo la medesima contro il manubrio, si disconnette la
frizione, liberando la trasmissione del
motore.
Lasciando dolcemente la manetta si
connette la frizione unendo il motore
alla trasmissione che, con una marcia
ingranata, trasmette tramite il cambio, la
forza del motore alla ruota posteriore.
Chiavi
Con il ciclomotore si consegnano
due chiavi che servono indifferentemente per la chiusura del contatto e il tappo
del serbatoio della benzina.
Throttle lever
Located at the left side of the handlebar (1). By rotating the grip inwards, it
opens the carburetor valve.
Clutch lever
The clutch lever is located at the left
side of the handlebar (2). By pressing it
deeply against the handlebar, the clutch
is disengaged, releasing the engine
transmision.
Releasing the lever softly, it connects
the clutch joining the transmission with
the engine which, with a gear engaged,
transmits the tractional force of the
engine through the shift and to the rear
wheel.
Keys
With the motorcycle two keys are
included which are used for different
reasons, the ignition switch and the fuel
tank cover.
Gashebel
Befindet sich auf der rechten Seite
des Lenkers (1). Indem man den Griff
nach innen dreht, wird das Ventil des
Vergasers geöffnet.
Kupplungshebel
Der Kupplungshebel ist auf der
linken Seite des Lenkers (2)
angebracht. Indem man den Hebel
ganz gegen den Lenker drückt, wird die
Kupplung ausgeschaltet und gibt so den
Weg für den Motorenantrieb frei.
Wenn man den Hebel leicht betätigt,
schaltet man die Kupplung gemeinsam
mit dem Motorenantrieb ein, mit Hilfe
des eingekuppelten Ganges wird über
das Getriebe die Motorkraft auf das
Hinterrad übertragen.
Schlüssel
Mit dem Motorrad bekommen Sie
zwei Schlüssel, die beide als
Zündschlüssel und für das Öffnen und
Schließen des Tanks dienen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 23
Llaves
Clefs
24
Tapón depósito combustible
El tapón del depósito de combustible
está provisto de cerradura.
Para abrirlo:
1. Levante la placa de protección de la
cerradura.
2. Manteniendo el tapón en posición
(bloqueado), gire la llave de apertura
hacia la izquierda y luego, saque el
tapón.
ADVERTENCIA El cierre hermético
puede determinar un ligero aumento de
presión en el depósito; por lo tanto, es
normal que al destapar el depósito oiga
un ruido producido por la salida de aire.
Para cerrarlo:
1. Introduzca el tapón con llave;
2. Gire la llave hacia la derecha y
sáquela.
Bouchon reservoir combustible
Le bouchon du réservoir à combusti-
ble est pourvu d’une serrure.
Pour l’ouvrir:
1. Retirez la protection de la serrure.
2. Introduisez la clef et tournez la vers
la gauche, retirez ensuite le bouchon.
AVERTISSEMENT La fermeture hermétique peut occasionner une légère
augmentation de pression dans le
réservoir. Il est pourtant normal si en
débouchant le réservoir vous entendez
un bruit produit par la sortie de l’air.
Pour le fermer:
1. Introduisez le bouchon avec la clef;
2. Tournez la clef vers la droite et retirez la.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 24
Chiavi
Keys • Schlüssel
25
Tappo serbatoio combustibile
Il tappo del serbatoio del combustibi-
le è provvisto della serratura.
Per aprirlo:
1. Sollevare la placca di protezione
della serratura.
2. Mantenendo in posizione il tappo
(bloccato), girare la chiave d’apertura
verso sinistra e successivamente,
togliere il tappo.
AVVERTENZA La chiusura ermetica
può determinare un leggero aumento
della pressione nel serbatoio; pertanto,
è normale che all’atto dell’apertura del
serbatoio si verifica un rumore prodotto
dalla fuoriuscita d’aria.
Per chiuderlo:
1. Introdurre il tappo con la chiave;
2. Girare la chiave verso destra e toglierla.
Fuel tank cover
The fuel tank cover is provided with a
latch.
To open it:
1. Lift the protection plate of the latch.
2. Keeping the tap in the locked position, turn the latch to the left side and
then, remove the cap.
WARNING The sealed lock can increase slightly the pressure in the tank, and
so, it is normal that you hear a noise
produced by the air when it comes out.
To close it:
1. Insert the cap with the key;
2. Turn the key to the right side and
remove it.
Tankverschluss
Der Tankverschluss ist mit einem
Schloss versehen.
So öffnen Sie den Verschluss:
1. Heben Sie den Schutzdeckel des
Schlosses an.
2. Halten Sie den Deckel in Position
(gesperrt), drehen Sie den Schlüssel
nach links und entnehmen Sie den
Deckel.
HINWEIS Der hermetische Verschluss
kann den Druck im Tank leicht
anheben; es ist deshalb normal, wenn
beim Öffnen des Tanks durch den
Luftaustritt ein Geräusch entsteht.
So schließen Sie den Verschluss:
1. Setzen Sie den Deckel mit
eingestecktem Schlüssel ein;
2. Drehen Sie den Schlüssel nach
rechts und entnehmen Sie ihn.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 25
Llaves - Grifo del combustible
Clefs - Robinet de combustible
26
Para desmontar el sillín introduzca la
llave como muestra la figura. Seguidamente retire el sillín hacia delante.
Debajo del asiento se encuentra la
batería y el alojamiento portaherramientas
Grifo del combustible
OFF Cuando el grifo del combustible
se encuentra en la posición OFF, la
gasolina no pasa del depósito al carburador. Gire el grifo a esta posición cada
vez que no use el vehículo.
ON Cuando el grifo del combustible
se encuentra en la posición ON, la
gasolina pasa del deposito al carburador.
RES Cuando el grifo del combustible
se encuentra en la posición RES, la
gasolina pasa de la alimentación de
reserva al carburador. Utilice la reserva
solamente cuando haya terminado la
alimentación principal . Aprovisione el
vehículo a la mayor brevedad posible
después de haber girado el grifo a la
posición RES.
Pour démonter le siège, introduisez
la clef tel qu’indiqué sur le dessin. Retirez ensuite le siège vers l’avant.
Vous trouverez sous le siège la batterie et un emplacement pour ranger
des outils.
Robinet de combustible
OFF
Lorsque le robinet du combustible est sur la position OFF, le combustible ne rentre pas dans le carburateur.
Tournez le robinet sur cette position si
le véhicule n’est pas en utilisation.
ON Lorsque le robinet de combusti-
ble est sur la position ON, le combustible rentre dans le carburateur.
RES Lorsque le robinet du combusti-
ble est sur la position RES, le combustible de la réserve du réservoir rentre
dans le carburateur. Utilisez le combustible de la réserve uniquement lorsque
le réservoir principale est vide. Approvisionnez en combustible le véhicule le
plus rapidement possible lors que vous
êtres sur la position RES.
ON OFF RES
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 26
Chiavi - Rubinetto del combustibile
Keys - Fuel valve • Schlüssel - Kraftstoffhahn
27
Per smontare il sellino introdurre la
chiave come indica la figura. Successivamente ritirare il sellino verso la parte
anteriore.
Sotto il sellino si trova la batteria e
l’alloggiamento porta-attrezzi
Rubinetto del combustibile
OFF.
Quando il rubinetto del combustibile si trova nella posizione OFF,
la benzina non passa dal serbatoio al
carburatore. Girare il rubinetto in questa
posizione ogni volta che non si usa il
veicolo.
ON. Quando il rubinetto del combus-
tibile si trova in posizione ON, la benzina passa dal serbatoio al carburatore.
RES. Quando il rubinetto del com-
bustibile si trova nella posizione RES, la
benzina passa dall’alimentazione di
riserva al carburatore. Usare la riserva
solamente quando si ha terminato l’alimentazione principale. Rifornire il veicolo il più presto possibile dopo aver girato il rubinetto nella posizione RES.
To remove the seat enter the key as
it is shown on the figure. Then remove
the seat forward.
The battery and the tool box are
located underneath the seat .
Fuel valve
OFF
When the fuel valve is at the
OFF position, the fuel does not go from
the tank to the carburetor. Always turn
the valve into this position when the
vehicle is not used.
ON When the fuel valve is at the ON
position, the fuel goes from the tank to
the carburetor.
RES When the fuel valve is at the
RES position, the fuel goes from the
reservoir tank to the carburetor. Use the
reservoir only when the main tank is
empty. Refill the vehicle as soon as
posible after turning the fuel valve at the
RES position.
Um den Sattel auszubauen, geben
Sie den Schlüssel wie in Abbildung ein.
Ziehen Sie den Sattel nach vorne.
Unter dem Sitz befinden sich die
Batterie und der Werkzeughalter.
Kraftstoffhahn
OFF
Wenn der Kraftstoffhahn in der
Position OFF steht, fließt kein Benzin
vom Tank in den Vergaser. Drehen Sie
den Hahn immer in diese Position,
wenn Sie das Fahrzeug nicht brauchen.
ON Wenn der Kraftstoffhahn in der
Position ON steht, fließt Benzin vom
Tank in den Vergaser.
RES Wenn der Kraftstoffhahn in der
Position RES steht, fließt Benzin vom
Benzinreservoir in den Vergaser.
Brauchen Sie den Reservetank nur,
wenn der Haupttank aufgebraucht ist.
Tanken Sie Ihr Fahrzeug, nachdem Sie
den Kraftstoffhahn auf die Position RES
gesetzt haben, sobald wie möglich auf.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 27
28

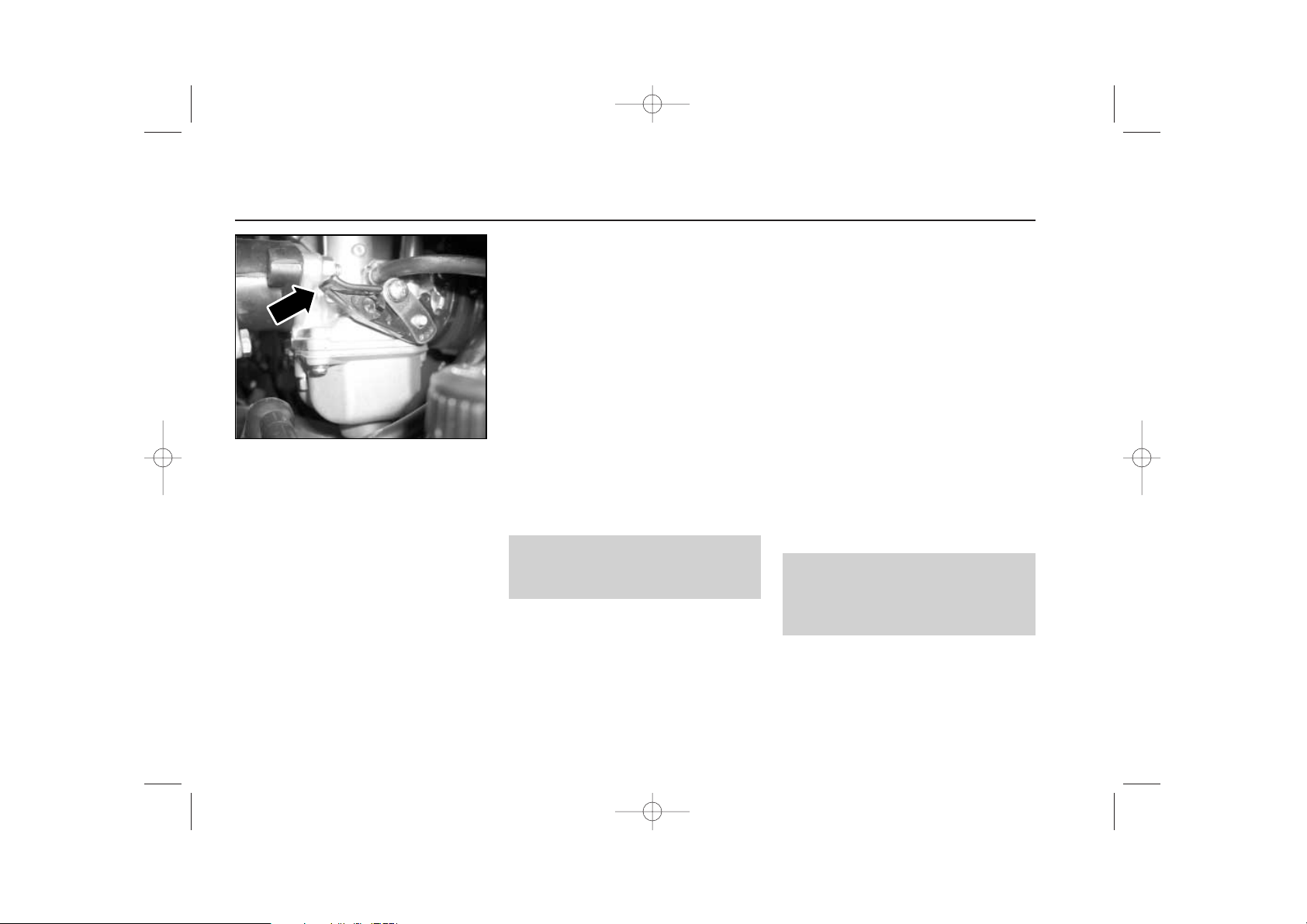

Identificaciones
Identifications
Emplacement du numéro de châssis
Le numéro de châssis et gravé sur le
côté droit du tube de direction.
Emplacement du numéro de moteur.
Le numéro du moteur et gravé sur la
partie inférieure du carter gauche.
5 L’altération ou modification des
plaques minéralogiques est gravement sanctionné (retenue du
véhicule, etc.)
Emplazamiento del número del
bastidor
El número del bastidor está grabado
en el lado derecho del tubo de dirección
Emplazamiento del número de
motor.
El número de motor está grabado en
la parte inferior del cárter izquierdo.
5 Se recuerda que la alteración
de las matrículas de identificación,
puede ser motivo de graves sanciones penales (secuestro del vehículo, etc)
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 28
Identificativi
Identification • Angaben
29

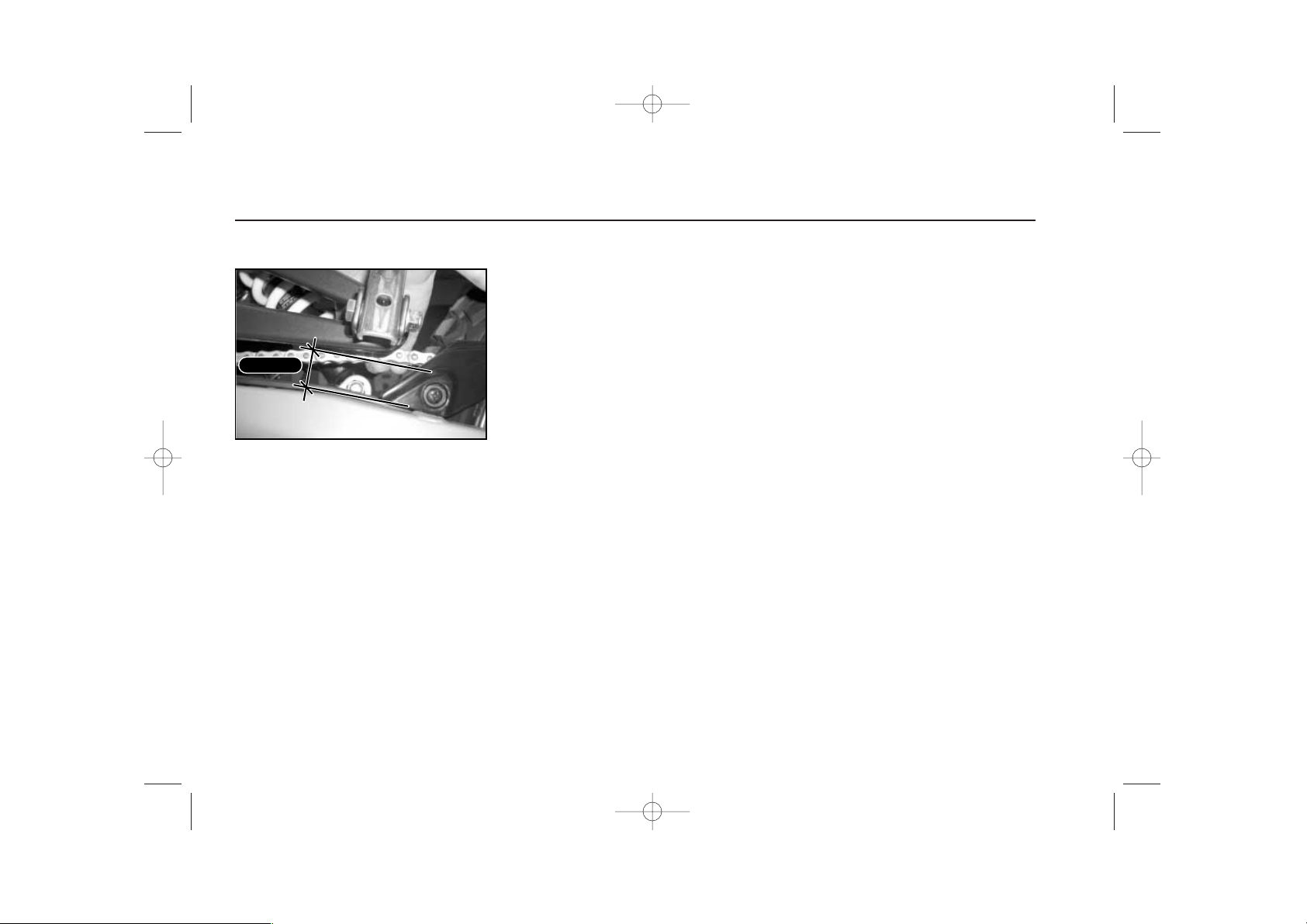

Frame number location
The frame number is stamped on the
right side of the steering column
Engine number location
The engine number location is stamped on the lower side of the left cranckcase
5 We remind you that the
tampering of the identification
plates can be penalised with a
strong punishment (considered as
theft of vehicle, etc.)
Angabe der Fahrgestellnummer
Die Fahrgestellnummer ist auf der
rechten Seite des Lenkers eingraviert.
Angabe der Motornummer
Die Motornummer ist auf der unteren
Seite der linken Ölwanne eingraviert.
5 Bedenken Sie, dass das
Abändern von Nummernschildern
schwere Strafen zur Folge haben
kann (Beschlagnahmung des
Fahrzeugs, etc).
Ubicazione del numero del telaio
Il numero del telaio è inciso nel lato
destro del tubo di direzione
Ubicazione del numero del motore.
Il numero del motore è inciso nella
parte inferiore del carter sinistro.
5 Si ricordi che l’alterazione delle
matricole di identificazione, può
essere motivo di gravi sanzioni
penali (sequestro del veicolo, ecc.)
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 29
Controles y aprovisionamiento
Contrôles et approvisionnement
30
Controles
Antes de poner en marcha el vehículo:
1. controle que el depósito tenga gasolina.
2. Controle el nivel del aceite en el cár-
ter del motor.
3. Controle el nivel del electrolito en la
batería (si fuese necesario, agregue
agua destilada).
4. Controle la tensión y lubricación de la
cadena de transmisión.
5. Controle la presión de los neumáticos y el estado de los mismos
6. Controle el nivel del líquido del freno
delantero.
7. Controle el estado del sistema de frenado.
Aprovisionamientos
Combustible:
Capacidad total: 7,5 litros
Reserva: 1,5 litros
Combustible prescrito: gasolina 95
octanos sin plomo
Contrôles
Avant de démarrer le véhicule:
1. Contrôlez à ce que le réservoir de
combustible soit plein.
2. Contrôlez le niveau d’huile du carter
du moteur.
3. Contrôlez le niveau de l’électrolyte
de la batterie (en cas de besoin,
rajoutez de l’eau déminéralisée)
4. Contrôlez la tension et lubrification
de la chaîne de transmission.
5. Contrôlez la pression des pneumatiques et l’état de ceux-là.
6. Contrôlez le niveau du liquide de
freins du frein avant.
7. Contrôlez l’état du système de freinage.
Approvisionnements
Combustible:
Capacité totale: 7,5 litres
Réserve: 1,5 litres
Combustible préscrit: essence 95
octans sans plomb
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 30
Controlli e rifornimento
Control function and refilling • Gebrauch Kontrolle und Tanken
31
Controlli
Prima di avviare il veicolo:
1. Controllare che il serbatoio contenga
benzina.
2. Controllare il livello dell’olio nel carter
del motore.
3. Controllare il livello dell’elettrolito
nella batteria (se fosse necessario,
aggiungere acqua distillata).
4. Controllare la tensione e lubrificazione della catena di trasmissione.
5. Controllare la pressione dei pneumatici e lo stato degli stessi
6. Controllare il livello del liquido del
freno anteriore.
7. Controllare lo stato del sistema di frenata.
Rifornimenti
Combustibile:
Capacità totale: 7,5 litri
Riserva: 1,5 litri
Combustibile prescritto: benzina 95
ottani senza piombo
Controls
Before starting the engine:
1. Check that the tank is filled with fuel.
2. Check the oil level at the cranckcase.
3. Check the electrolyte level at the battery. (if necessary, add distilled
water)
4. Check the tension and pressure of
the drive chain.
5. Check the pressure and the state of
the tyres.
6. Check the front brake fluid level.
7. Check the brake system.
Refilling
Fuel:
Total capacity: 7.5 liters
Reservoir: 1.5 liters
Fuel prescription:
unleaded fuel 95 octane
Kontrollen
Bevor Sie Ihr Fahrzeug starten:
1. Überprüfen Sie, dass Benzin im Tank
ist.
2. Überprüfen Sie den Ölstand in der
Ölwanne des Motors.
3. Überprüfen Sie den Stand der
Akkusäure in der Batterie (falls
notwendig können Sie destilliertes
Wasser beifügen).
4. Überprüfen Sie die Spannung und
Schmierung der Antriebskette.
5. Überprüfen Sie den Druck und
Zustand der Reifen.
6. Überprüfen Sie die Bremsflüssigkeit
der Vorderradbremsen.
7. Überprüfen Sie den Zustand des
Bremssystems.
Tanken
Kraftstoff:
Fassungsvermögen: 7,5 Liter
Reserve: 1,5 Liter
Vorgeschriebener Kraftstoff:
Benzin 95 ROZ bleifrei
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 31
Controles y aprovisionamiento
Contrôles et approvisionnement
32
0 ANTES DE EFECTUAR EL
APROVISIONAMIENTO DE GASOLINA, APAGUE EL MOTOR. LA
GASOLINA ES MUY INFLAMABLE
NO FUME Y NO ACERQUE LLAMAS: PELIGRO DE INCENDIO.
NO INHALE LOS VAPORES DE
COMBUSTIBLE EVITE QUE LA
GASOLINA PUEDA CAER SOBRE
EL MOTOR CALIENTE Y SOBRE
LAS PARTES DE PLÁSTICO.
No llene demasiado el depósito.
Después del aprovisionamiento, asegú-
rese de haber cerrado correctamente el
tapón del depósito. Seque cuidadosamente con paños suaves y limpios los
residuos de gasolina que eventualmente han rebosado fuera del depósito: por
ningún motivo vuelva a poner dichos
paños en el compartimiento portaobjetos para evitar riesgos de explosiones
o de incendios.
5 La gasolina daña las partes de
plástico de la carrocería.
0 AVANT TOUT APPROVI-
SIONNEMENT D’ESSENCE,
ÉTEIGNEZ LE MOTEUR DU VÉHI-
CULE. L’ESSENCE EST TRÈS
IMFLAMMABLE, NE FUMEZ NI
APPROCHEZ DES FLAMMES:
RISQUE D’INCENDIE. N’INHALEZ
PAS LES VAPEURS DE COMBUSTIBLE. EVITEZ À CE QUE
L’ESSENCE TOMBE SUR LE
MOTEUR ÉTANT CHAUD ET SUR
LES PARTIES PLASTIQUES.
Ne remplissez pas de trop le réser-
voir. Après l’approvisionnement en
essence, vérifiez à ce que le bouchon
du réservoir soit bien fermé. Séchez à
l’aide d’un torchon propre et doux les
résidus d’essence versés en dehors du
réservoir: ne rangez pas ces torchons
dans le compartiment porte-objects
pour ainsi éviter le risque d’explosions
ou d’incendies.
5 L’essence peut abîmer les par-
ties plastiques de la carrosserie
ef
c
55
Abans d’omplir el dipòsit de gasolina,
apagui el motor. La gasolina és molt
inflamable. No fumi i no hi acosti
flames. Perill d’incendi. No inhali ela
vapors de combustible. Eviti que la
gasolina caigui sobre el motor calent i
sobre les parts de plàstic.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 32
Controlli e rifornimento
Control function and refilling • Gebrauch Kontrolle und Tanken
33
0 PRIMA DI EFFETTUARE IL
RIFORNIMENTO DI BENZINA,
SPENGNERE IL MOTORE. LA
BENZINA E’ ALTAMENTE INFIAMMABILE NON FUMARE E NON
AVVICINARE FIAMME: PERICOLO
D’INCENDIO. NON INALARE I
VAPORI DEL COMBUSTIBILE
EVITARE CHE LA BENZINA
POSSA CADERE SOPRA AL
MOTORE CALDO E SOPRA LE
PARTI IN PLASTICA.
Non riempire eccessivamente il
serbatoio. Dopo il rifornimento,
assicurarsi di aver chiuso correttamente
il tappo del serbatoio. Togliere
attentamente con l’ausilio di stracci
morbidi e puliti, i residui della benzina
fuoriuscita dal serbatoio: per nessun
motivo conservare gli stracci nello
scomparto portaoggetti per evitare
rischi di esplosioni o incendi.
5 La benzina danneggia le parti
in plastica della carrozzeria
0 BEFORE REFILLING THE
TANK, SWITCH OFF THE ENGINE. FUEL IS EXTREMELY
INFLAMMABLE, DO NOT SMOKE
AND KEEP SPARKS AWAY: DANGER OF FIRES. DO NOT BREATH
THE FUEL VAPOURS AND KEEP
FUEL FROM SPILLING ON A HOT
ENGINE AND ON PLASTIC
PARTS.
Do not fill too much the tank. After
refilling, make sure you close correctly
the tank Cap. Dry carefully with a soft
and clean cloth the fuel that spilled out
from the tank: do not place the fuel soaked cloth inside the box carrier.
5 The fuel can damage the plas-
tic parts of the body.
0 STELLEN SIE DEN MOTOR
AB, BEVOR SIE IHR FAHRZEUG
AUFTANKEN. BENZIN IST SEHR
LEICHT ENTZÜNDBAR.
RAUCHEN SIE NICHT UND
ENTFACHEN SIE KEINE
FLAMMEN IN DER NÄHE:
BRANDGEFAHR. ATMEN SIE
DEN KRAFTSTOFFDAMPF NICHT
EIN. VERMEIDEN SIE, DASS DAS
BENZIN AUF DEN HEISSEN
MOTOR ODER AUF DIE
KUNSTSTOFFTEILE FÄLLT.
Den Tank nicht übermäßig füllen.
Vergewissern Sie sich nach dem
Tanken, dass Sie den Verschlussdeckel
richtig auf den Tank gesetzt haben.
Trocknen Sie mit Hilfe eines weichen
und sauberen Lappens die
Benzinrückstände außerhalb des
Tankes: Geben Sie die gebrauchten
Lappen auf keinen Fall wieder ins
Ablagefach, so vermeiden Sie Brände
und Explosionen.
5 Das Benzin beschädigt die
Kunststoffteile der Karosserie.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 33
Presión de los neumáticos
Pression des pneumatiques
34
Una presión distinta a la señalada en
este apartado puede ser motivo de
defectos en la conducción del vehículo.
De ahí que resulte muy aconsejable el
controlar y corregir con frecuencia estas
presiones.
OBSERVACION:
La corrección de la presión de inflado se hará solamente cuando los neumáticos estén fríos. Si están calientes,
la modificación de inflado se hará sólo
en los casos en que la presión sea
demasiado baja.
La presión de aire insuficiente en los
neumáticos no sólo acelera el desgaste
del neumático, sino que también afecta
seriamente a la estabilidad del ciclomotor.
Asegúrese de que la presión de los
neumáticos esté dentro de los límites
especificados en el recuadro.
Une pression différente à celle qui
est signalée sur ce chapitre peut
causer des défauts sur la conduite du
véhicule. Le contrôle et la correction
fréquents de la pression pneumatique
est fortement conseillée.
OBSERVATION:
La correction de la pression de
gonflage doit être effectuée uniquement
lors que les pneumatiques sont froids.
Si les pneumatiques étaient chauds, la
modification de gonflage se ferait
uniquement dans le cas ou le pression
était trop basse.
Une pression d’aire insuffisante
accélère le dégât du pneumatique et
affecte sérieusement la stabilité du
cyclomoteur.
Assurez-vous que la pression des
pneumatiques est dans les limites
spécifiés sur le tableau.
Presión de inflado en frio
Pression de gonflage à froid
Pressione di gonfiaggio a freddo
Cold tyre inflation pressure
Reifendruck bei kaltem Reifen
Neumático
delantero
Pneu avant
Pneumatico
anteriore
Front tyre
Vorderreifen
Neumático
trasero
Pneu arrière
Pneumatico
posteriore
Rear Tyre
Hinterreifen
Solo
Conducteur
seul
Solo
Rider only
Allein
140 kPa
1,4 Kg/cm
2
Con pasajero
Avec passager
Con passegero
Rider and
pillion passenger
Mit Beifahrer
170 kPa
1,7 Kg/cm
2
150 kPa
1,5 Kg/cm
2
180 kPa
1,8 Kg/cm
2
SENDA R
Solo
Conducteur
seul
Solo
Rider only
Allein
100 kPa
1,0 Kg/cm
2
Con pasajero
Avec passager
Con passegero
Rider and
pillion passenger
Mit Beifahrer
120 kPa
1,2 Kg/cm
2
110 kPa
1,1 Kg/cm
2
130 kPa
1,3 Kg/cm
2
SENDA SM
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 34
Pressione dei pneumatici
Tyre pressure • Gebrauch Reifendruck
35
Una pressione diversa da quella
indicata in questo paragrafo può essere
motivo di difetti nella guida del veicolo.
Quindi si consiglia di controllare e
correggere con frequenza le pressioni.
OSSERVAZIONE:
La correzione della pressione di
gonfiaggio si effettuerà solamente
quando i pneumatici sono freddi. Se
sono caldi, le modifiche di gonfiaggio si
effettueranno solamente nei casi in cui
la pressione sia eccessivamente bassa.
La pressione dell’aria insufficiente
nei pneumatici non solo accellera il
consumo del pneumatico, ma
pregiudica seriamente la stabilità del
ciclomotore.
Assicurarsi che la pressione dei
pneumatici sia entro i limiti specificati
nel riquadro.
A different tyre pressure from this
section can cause an abnormal driving
condition of the vehicle. It is recommended to check frequently and to correct
the tyre pressure.
OBSERVATION:
The correction of the pressure condition of the tyres must be done only
when the tyres are cold. If they are hot,
the modification of the pressure will
have to be done only when the pressure is to low.
The underinflation of tyre pressure
will not only accelerate the wear and
tear of the tyre, but also it will affect
seriously the vehicle stability.
Make sure the tyre pressure is between the standard measures
Wenn Sie sich nicht an den hier
vorgeschriebenen Reifendruck halten,
kann es zu Störungen im Fahrzeug
kommen. Deshalb empfehlen wir Ihnen,
dass Sie den Reifendruck regelmäßig
überprüfen und falls notwendig
anpassen.
BEMERKUNG:
Der Reifendruck kann nur im kaltem
Zustand nachgestellt werden. Bei
heißen Reifen wird die Druckanpassung
nur vorgenommen, wenn der Druck zu
tief ist.
Der unzureichende Luftdruck in den
Reifen beschleunigt nicht nur die
Abnützerscheinungen der Reifen,
sondern beeinflusst auch die Stabilität
des Motorrades.
Vergewissern Sie sich, dass sich der
Reifendruck innerhalb der
angegebenen Werte befindet.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 35
Presión de los neumáticos
Pression des pneumatiques
36
`1
Un neumático con una presión
excesivamente baja, aumenta el consumo de combustible, repercutiendo ello
innecesariamente en el medio ambiente.
5 Procure circular siempre con
los neumáticos en buenas condiciones, ya que si lo hace con neumáticos excesivamente desgastados
reducirá la estabilidad de conducción y puede llevarle a una pérdida
de control. Se recomienda que el
neumático delantero se cambie
cuando la profundidad de las estrí-
as sea de 1,6 mm. o menos. Para
evitar el desgaste innecesario de
los neumáticos se recomienda:
- Llevar siempre los neumáticos con la
presión de inflado adecuada.
- Conducir suavemente evitando los
acelerones y los frenados bruscos.
- Procurar de no rozar los bordillos de
las aceras con las ruedas.
1
Un pneumatique avec une pression d’air excessivement basse augmente la consomation de carburant, fait
qui repercute innecessairement sur
l’environement.
5 Circuler toujours avec des
pneumatiques en bon état. Des
pneumatiques en mauvais état
réduisent la stabilité de la conduite
et peuvent entraîner une perte de
contrôle. Nous vous conseillons de
changer le pneumatique avant lorsque la profondeur des stries est de
1,6 mm. Voir moins. Pour éviter tout
dégât inutile des pneumatiques,
nous vous conseillons:
- Maintenir toujours les pneumatiques
au niveau de gonflage adéquat.
- Conduire doucement en évitant les
coups d’accélération et les freinages
trop brusques.
- Eviter de frotter les bords de route
avec les roues.
ef
c
55
Procuri circular sempre amb els
pneumàtics en bones condicions. Els
pneumàtics molt desgastats redueixen
l'estabilitat de la conducció i poden
ocasionar pèrdua de control. Es
recomana que el pneumàtic davanter
es canviï quan la profunditat de les
estries sigui d’1,6 mm. o inferior. Per
evitar el desgast innecessari dels
pneumàtics es recomana:
- Portar sempre els pneumàtics amb la
pressió d'inflat adequada.
- Conduir suaument evitant les
accelerades i les frenades brusques.
- Procurar no tocar les voreres amb les
rodes.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 36
Pressione dei pneumatici
Tyre pressure • Gebrauch Reifendruck
37
1
Un pneumatico con una pressione
eccesivamente bassa, aumenta il consumo del combustibile, danneggiando
inevitabilmente l’ambiente.
5 Assicurarsi di circolare sempre
con i pneumatici in buone condizioni, poiché con i pneumatici eccesivamente consumati si riduce la stabilità di guida e successive perdite
di controllo. Si raccomanda che il
pneumatico anteriore si cambi
quando la profondità delle scanalature sia di 1,6 mm. o meno. Per evitare il consumo non necessario dei
pneumatici si raccomanda di:
- Avere sempre i pneumatici con la
pressione di gonfiaggio adeguata.
- Guidare soavemente evitando le
accellerazioni e le frenate brusche.
- Assicurarsi di non strisciare i bordi dei
marciapiedi con le ruote.
1
A tyre with a extremely low pressure will increase the fuel consumption,
and this will damage the environment
unnecessarily.
5 Try to ride the motorcycle with
the tyres in a good condition, if you
drive the vehicle with worn tyres it
will reduce the stability and can
cause you to loose control. It is
recommended to change the front
tyre when the tyre tread depht is
1.6 mm or less. To avoid the unnecessary wear and tear of tyres it is
recommended:
- Keep always the correct tyre pressure
- Drive softly, avoiding strong
acceleration and sharp brakings.
- Do not get near or hit the curbs with
the wheels.
1
Ein Reifen mit zu tiefem Druck
verbraucht mehr Kraftstoff, was sich
negativ auf die Umwelt auswirkt.
5 Versuchen Sie immer mit
Reifen in gutem Zustand zu fahren,
wenn die Reifen zu verbraucht sind,
beeinträchtigt dies die Stabilität,
und Sie können die Kontrolle über
Ihr Fahrzeug verlieren. Wir
empfehlen, den Vorderreifen zu
wechseln, wenn die Profiltiefe 1,6
mm oder weniger betrifft. Um den
Verbrauch der Reifen vorzubeugen,
empfehlen wir folgendes:
- Fahren Sie stets mit dem
angemessenen Reifendruck.
- Lenken Sie sanft und vermeiden Sie
starkes Beschleunigen und abruptes
Bremsen.
- Versuchen Sie die Gehstiege nicht mit
den Rädern zu streifen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 37
Sillín - Rodaje
Siège - Rodage
38
El sillín puede quitarse.
Para ello:
1. Ponga el vehículo sobre el caballete;
2. Gire la llave como muestra la fig.2
3. Saque el sillín tirando hacia la parte
anterior del vehículo.
Para volver a montar el sillín, invierta
el orden de las operaciones realizadas
durante el desmontaje.
5 Durante los primeros 1000 Km.
no utilice el vehículo a más del 80%
de la velocidad máxima prevista.
Evite los acelerones y mantenga
una velocidad constante por largos
recorridos.
Después de los primeros 1.000 Km.
aumente progresivamente la velocidad hasta alcanzar las máximas
prestaciones.
Un buen rodaje asegura una larga
duración y las mejores prestaciones del motor.
Le siège peut être retiré.
À cette fin, veuillez:
1. Installer le véhicule sur le cric;
2. Tournez la clef tel qu’indiqué sur le
dessin (fig.2)
3. Retirez le siège en le poussant vers
l’avant du véhicule.
Pour monter le siège, inversez l’ordre
des opérations réalisé es pour son
démontage.
5 Durant les premiers 1000 Km.
ne pas utiliser le véhicule à plus de
80% de la vitesse maximum pré-
vue.
Evitez les accélérations brusques
et maintenez une vitesse constante
pour les longs trajets.
Après les premiers 1.000 Km. augmentez progressivement la vitesse
jusqu’à atteindre les prestations
maximums.
Un bon rodage assure une durée
vie plus longue et de meilleures
prestations moteur.
Fig. 2
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 38
Sellino - Rodaggio
Seat usage – Breaking in period • Gebrauch Sattel - Einfahren
39
Il sellino può essere tolto.
Per effettuare questa operazione:
1. Inserire il cavalletto;
2. Girare la chiave come mostra la fig.2
3. Togliere il sellino tirando verso la
parte anteriore del veicolo.
Per ritornare a montare il sellino,
invertire l’ordine delle operazioni
realizzate durante lo smontaggio.
5 Durante i primi 1000 Km. non
usare il veicolo più dell’ 80% della
velocità massima prevista.
Evitare le accelerazioni mantenendo una velocità costante per lunghi
percorsi.
Dopo i primi 1.000 Km. aumentare
progressivamente la velocità fino a
raggiungere le massime prestazioni.
Un buon rodaggio assicura una
lunga durata e le migliori prestazioni del motore.
The seat can be removed.
To do this:
1. Place the vehicle over the side stand
2. Turn the key as it is shown in figure
2.
3. Remove the seat by pulling it towards
the back of the vehicle.
The installation of the seat is done in
the reverse order of removal.
5 During the first 1.000 km. Do
not run the vehicle more than 80 %
of the maximun speed.
Avoid the strong accelerations and
maintain the speed uniform during
long ride distances.
After the first 1.000 km. Increase
the speed gradually until you reach
the maximun performance.
A good breaking in period will insure a long life for the vehicle and the
best engine performance.
Den Sattel können Sie abnehmen.
Dazu müssen Sie folgendes tun:
1. Geben Sie das Fahrzeug auf den
Motorradheber;
2. Drehen Sie den Schlüssel wie in
Abbildung 2.
3. Ziehen Sie daran und nehmen Sie
den Sattel ab.
Um den Sattel wieder zu montieren,
gehen Sie in umgekehrter Weise vor.
5 Fahren Sie während den
ersten 1’000 km nicht schneller als
80% der vorgesehenen
Höchstgeschwindigkeit.
Vermeiden Sie ein starkes
Beschleunigen und halten Sie die
Geschwindigkeit auf langen
Strecken konstant.
Nach den ersten 1’000 km können
Sie die Geschwindigkeit allmählich
beschleunigen, bis Sie die
maximale Laufleistung erreichen.
Ein sinnvolles Einfahren garantiert
eine lange Lebensdauer und
optimale Leistung des Motors.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 39
Puesta en marcha
La mise en marche
40
Procedimientos para la puesta en marcha
1. Ponga el vehículo sobre el caballete;
2. Ponga el cambio en punto;
3. Ponga la llave en el conmutador y gírela a la posición
!. Con el caballete
bajado y el cambio en punto muerto.
4. Gire un 1/4 de vuelta el mando acelerador y presione el pulsador de arranque.
5. Con el motor en marcha el testigo N se
apaga cuando se acopla una marcha.
Si se acopla una marcha, se puede
poner en marcha el motor con la palanca de embrague activada.
0 No ponga en marcha el motor
en locales cerrados, ya que los gases
de escape son muy tóxicos.
Procedimiento para la puesta en
marcha con el motor en frío
1. Tire completamente de la palanca del
starter como se muestra en la fig. 1.
2.Manteniendo ligeramente abierto el
mando acelerador, presione el pulsador
de arranque.
Procédé de mise en marche
1. Mettez le véhicule sur la béquille;
2. Mettez au point mort;
3. Mettez la clé sur le contact et tournez
la à la position
!
. Avec la béquille
mise et la vitesse au point mort.
4. Tournez un 1/4 de tour la commande
d’accélération et appuyez sur le
bouton de contact;
5. Avec le moteur en marche le témoin
neutre s’éteint quand on enclenche
une vitesse.
Si on enclenche une vitesse, on peut
mettre en marche le moteur avec le
levier d’embrayage activé.
0
Ne démarrez pas le moteur
dans des locaux fermés, car les
gaz d’échappement sont très toxiques.
Mise en marche avec le moteur froid
1.Tirez complètement le levier du starter
comme montré sur la fig.
2. Maintenez légèrement ouvert la
commande d’accélération, appuyez sur
bouton de contact.
ef
c
55
No posi en marxa el motor en locals
tancats. Els gasos d’escapament són
molt tòxics.
fig. 1.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 40
Avviamento
Starting off • Gebrauch Inbetriebnahme
41
Procedimenti per l’avviamento
1. Inserire il cavalletto;
2. Mettere in folle;
3. Inserire la chiave nel commutatore e
ruotarla nella posizione
!. Con il cava-
lletto abbassato ed il cambio in folle.
4. Ruotare un 1/4 di giro il comando accelleratore premendo il pulsante d’avviamento;
5. Con il motore avviato il test N si spegne
quando si inserisce una marcia.
Se si inserisce una marcia, si può
avviare il motore con la leva della frizione
attivata.
0
Non avviare il motore in locali
chiusi, poiché i gas di scarico sono
altamente tossici.
Procedimento per l’avviamento con il
motore a freddo
1. Tirare completamente la leva dello starter come indicato nella fig. 1.
2. Mantenendo leggermente aperto il
comando acceleratore, premere il pulsante d’avviamento.
Starting off procedure
1. Place the vehicle on its side stand;
2. Place the shift in neutral position;
3. Place the ignition key and turn it to
the
!
position with the side stand
down and the gear in neutral position
4. Turn the throttle grip 1/4 turn and
press the starter switch.
5. With the engine running, the indicator
of the N postion will turn off when a
gear is engaged.
If a shift is engaged, the engine can
be started with the clutch lever activated.
0
Do not start the engine in close
places because the emissions are
extremely toxics.
Procedures to start the engine when
it is cold
1. Pull the starter lever as it is shown on
figure. 1.
2. By holding the throttle lever slightly
opened, press the starter switch.
Inbetriebnahme
1. Geben Sie das Fahrzeug auf den
Motorradheber;
2. Geben Sie den Gang auf Leerlauf;
3. Geben Sie den Schlüssel ins Schloss
und drehen Sie den Schlüssel in die
Position
!
, bei heruntergelassenem
Heber und mit Gang im Leerlauf.
4. Drehen Sie den Gasdrehgriff um 1/4
Drehung und drücken Sie den
Starterknopf;
5. Wenn der Motor in Gang ist, erlischt
die Kontrollleuchte N, sobald ein Gang
eingeschaltet wird.
Wenn ein Gang eingeschaltet wird,
kann der Motor mit dem Kupplungshebel
gestartet werden.
0
Starten Sie den Motor nicht in
geschlossenen Räumlichkeiten, da
die Abgase sehr giftig sind.
Inbetriebnahme bei kaltem Motor
1. Ziehen Sie am Kaltstarter wie auf Abb.
1 gezeigt wird.
2. Drehen Sie leicht am Gasdrehgriff und
drücken Sie den Starterknopf.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 41
Puesta en marcha
La mise en marche
42
3. Una vez que ha puesto en marcha el
motor, ponga la palanca del starter en
posición intermedia, luego abra y cierre ligeramente el mando acelerador
para calentar correctamente el motor.
4. Después de medio minuto aproximadamente, ponga el starter en la posición
inferior.
Al poner el motor en marcha con el
starter activado, no acelere a fondo, ya
que podría producir una mezcla más rica,
dificultando el arranque o provocando la
parada del motor. Para climas poco rígi-
dos o si el vehículo se ha parado hace
poco tiempo, utilice solamente la posición
intermedia del starter.
Parada del motor
Antes de parar el motor, ponga el cambio en punto muerto y la llave de arranque
en posición #
Dificultad en el arranque
En caso de dificultad en el arranque,
proceda como se describe a continuación:
Motor ahogado
Con el starter completamente desacti-
3. Une fois que le moteur est en marche,
mettre le levier de starter en position
intermédiaire, puis ouvrez et fermez
légèrement la commande d’accélération pour chauffer correctement le
moteur.
4. Après 30 secondes approximativement,
mettre le starter en position inférieure.
A mettre le moteur en marche avec le
starter activé, n’accélérez pas à fond, car
cela pourrait produire un mélange plus
riche, rendre difficile le démarrage ou provoquer l’arrêt du moteur. Pour les climats
peu froid ou si le véhicule est arrêté
depuis peu, utilisez seulement la position
intermédiaire du starter.
Arret du moteur
Avant d’arrêter le moteur, mettez la
vitesse au point mort et la clé de démarrage position
#
Difficulte au démarrage
En cas de difficulté au démarrage procé-
dez de la façon suivante:
Moteur noyé
Avec le starter complètement désactivé
accélérez à fond et faite fonctionner le
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 42
Avviamento
Starting off • Gebrauch Inbetriebnahme
43
3. Una volta avviato il motore, inserire la
leva dello starter in posizione intermedia, successivamente aprire e chiudere
leggermente il comando acceleratore
per riscaldare correttamente il motore.
4. Dopo circa mezzo minuto, inserire lo
starter nella posizione inferiore.
Avviando il motore con lo starter attivato, non acellerare a fondo, poiché si possono ottenere miscele più ricche, generando problemi d’avviamento o provocando l’arresto del motore. Per temperature
poco rigide o se il veicolo si è fermato per
poco tempo, usare solamente la posizione
intermedia dello starter.
Arresto del motore
Prima di spegnere il motore, inserire il
cambio in folle e la chiave d’avviamento in
posizione
#
Difficolta’ nell’avviamento
In caso di difficoltà nell’avviamento,
procedere come indicato di seguito:
Motore ingolfato
Con lo starter completamente disattivato accellerare a fondo e lasciare il motore
3. Once the engine is running, place the
starter lever into middle position, and
then open and close the throttle to
warm the engine correctly.
4. After half a minute approximetely,
place the starter at lower position.
When the engine is running with the
starter activated, do not accelerate too
much, because you can produce a
richer fuel mixture, making it difficult for
the starter or causing the engine to
stop. In cold weather or if the vehicle
has stopped shortly, use only the middle starter position
Engine stop
Befor stopping the engine, place the
shift into neutral position, and the starter
key into
#
position
Problems at starting off
In case of problems at starting, proceed as it is described below:
Flooded Engine
With the starter completely desactivated, accelerate completely and make
the engine work during a few seconds.
3. Sobald Sie den Motor gestartet haben,
geben Sie den Starter in die
Zwischenstellung, dann beschleunigen
Sie langsam mit dem Gasdrehgriff, so
dass der Motor richtig aufgewärmt wird.
4. Nach ungefähr einer halben Minute,
geben Sie den Starter auf die untere
Position.
Wenn Sie den Motor anstellen und der
Starter aktiviert ist, geben Sie nicht zu stark
Gas, es könnte ein zu fettes Gemisch
eingespritzt werden, der Start könnte
erschwert bzw. der Motor könnte stehen
bleiben. Bei milden Klimaverhältnissen,
oder wenn der Motor erst vor kurzem
abgestellt wurde, können Sie die mittlere
Position des Starters verwenden.
Motorstopp
Bevor Sie den Motor ausschalten,
geben Sie den Gang auf Leerlauf und den
Schlüssel auf die Position
#
Schwierigkeiten beim starten
Sind beim Starten Probleme
aufgetreten, verfahren Sie wie im
Folgenden beschrieben:
Motor “ersoffen”
Deaktivieren Sie den Starter,
beschleunigen Sie den Motor einige
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 43
Puesta en marcha
La mise en marche
44
vado acelere a fondo y haga funcionar el
motor durante algunos segundos. De
cualquier forma, no insista con el motor
de arranque activado.
Sin combustible
Después de haber aprovisionado com-
bustible al vehículo, ponga en marcha el
motor, accionando el pulsador de arranque y manteniendo el acelerador al mínimo. Si a pesar de estas medidas, el vehí-
culo no se pone en marcha, acuda a un
Concesionario o Distribuidor DERBI.
Precauciones
5 Con el motor frío, no le exija
nunca el máximo de sus prestaciones. Durante las bajadas, no supere
la velocidad máxima ya que si el
motor funciona por un largo período
sobrerrevolucionado, podría provocar
su embalamiento.
5 Después de un largo recorrido,
no apague inmediatamente el motor,
déjelo funcionando en ralentí durante
algunos segundos.
moteur quelques secondes. De toute
façon, n’insistez pas avec le démarreur
activé.
Sans combustible
Après avoir rempli le véhicule de carburant, mettez en marche le moteur
actionnez le bouton de contact et maintenez l’accélérateur au minimum.
Si malgré toutes ces dispositions, le
véhicule ne démarre pas, rendez vous
chez un concessionnaire ou un distributeur DERBI.
Précautions
5
Moteur à froid, ne sollicitez
jamais le véhicule au maximum de
ses prestations. Durant les descentes, ne dépassez pas la vitesse maximum car si le moteur fonctionne
durant une longue période en sur
régime, il pourrait s’emballer.
5
Après un long trajet, n’éteignez
pas tout de suite le moteur, laissez le
fonctionner au ralenti durant quelques
secondes.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 44
Avviamento
Starting off • Gebrauch Inbetriebnahme
45
in funzione per alcuni secondi. In qualsiasi
situazione, non insistere con il motore
d’avviamento attivato.
Senza combustibile
Dopo aver rifornito il veicolo di combustibile, avviare il motore, azionando il
pulsante d’avviamento mantenendo
l’accelleratore al minimo.
Nonostante queste operazioni il motore
non si avvia, rivolgersi ad un Concessionario o Distributore DERBI.
Precauzioni
5
Con il motore a freddo, evitare di
esigere prestazioni massime. Durante
le discese, non superare la velocità
massima poiché se il motore funziona
per un lungo periodo in eccesso ai
giri motore, è possibile che si verifichi
un’imballamento del medesimo.
5
Dopo un lungo percorso, non
spegnere immediatamente il motore,
lasciandolo in funzionamento al minimo durante alcuni secondi.
Do not insist with the starter motor activated
Without fuel
After refilling the vehicle, start the
engine by activating the starter switch
and holding the throttle at minimum
position.
If after this precautions are taken the
engine does not start, visit your nearest
Dealer or Distributor DERBI.
Caution
5
When the engine is cold do not
expect the maximun performance
from the engine. When riding down
hill do not exceed the maximun
speed because, if the engine overrevs for a long period of time, the
over speed can damage it.
5
After a long continuing trip, do
not stop the engine immediately, let
it idle during a few seconds before
turning it off.
Sekunden lang. Versuchen Sie es auf
keinen Fall zu lange mit dem Starter.
Ohne Kraftstoff
Nachdem Sie Ihr Fahrzeug aufgetankt
haben, starten Sie den Motor, indem Sie
den Starterknopf betätigen und das
Gaspedal durchdrücken.
Wenn Ihr Fahrzeug danach noch
immer nicht startet, wenden Sie sich an
einen Vertragshändler oder DERBI
Verteiler.
Vorsicht
5
Versuchen Sie bei kaltem Motor
nie die Höchstleistung des Motors zu
erzwingen. Überschreiten Sie die
Höchstgeschwindigkeit beim
Bergabfahren nicht, wenn Sie lange
Zeit mit überdrehtem Motor fahren
könnte dies zum Durchdrehen des
Motors führen.
5
Schalten Sie den Motor nach
einer langen Strecke nicht sofort
aus, lassen Sie ihn einige Sekunden
im Leerlauf laufen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 45
Conducción
Conduite
46
Conducción segura
0 Conduzca siempre según sus
capacidades. Conducir en estado
de embriaguez, bajo el efecto de
estupefacientes o de ciertos medicamentos es muy peligroso.
A continuación indicamos algunos sencillos consejos que le permitirán utilizar
diariamente con seguridad su vehículo en
distintas condiciones.
Su habilidad y sus conocimientos de
mecánica constituyen la base para una
conducción segura.
Antes de utilizar cotidianamente su
vehículo, le aconsejamos que primero lo
conduzca en zonas sin tráfico para adquirir un buen conocimiento del mismo.
1. Antes de ponerse en marcha, le recordamos que se ponga el casco y lo
abroche correctamente.
2. En carreteras con baches, reduzca la
velocidad y conduzca con prudencia.
Conduite sûre
0 Conduisez toujours selon vos
possibilités. Conduire en état
d’ébriété, sous effet de stupéfiants
ou de certains médicaments est
très dangereux.
A suivre nous vous donnons quelques
conseils simples qui vous permettront
d’utiliser votre véhicule en total sécurité
dans différentes conditions.
Son habileté et ses connaissances en
mécanique constituent la base pour une
conduite sûre.
Avant d’utiliser quotidiennement votre
véhicule, nous vous conseillons de le conduite en premier lieu dans des zones sans
trop de trafic pour acquérir une bonne
connaissance de celui-ci.
1. Avant de mettre en marche, nous vous
rappelons que vous devez mettre le
casque et que vous l’accrochiez correctement.
2. Sur route en mauvais état, réduisez la
vitesse et conduisez avec prudence.
ef
c
55
Condueixi sempre segons les seves
capacitats. Conduir en estat d’em-
briaguesa, sota els efectes d’estupefaents o de certs medicaments, és
molt perillós.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 46
Guida
Usage while riding the motorcycle • Gebrauch Fahren
47
Guida sicura
0Guidare sempre a seconda
delle proprie capacità. Guidare in
stato di ebbrezza, sotto gli effetti di
sostanze stupefacenti o farmaci è
molto pericoloso.
Di seguito indichiamo alcuni semplici
consigli che permetteranno l’uso quotidiano del veicolo in diverse condizioni di
sicurezza.
L’abilità e la conoscenza della meccanica costituiscono la base per una
guida sicura.
Prima di usare quotidianamente il
veicolo, consigliamo come prima cosa
di guidarlo in zone senza eccessivo traffico per acquisire una buona conoscenza dello stesso.
1. Prima di iniziare, ricordiamo di indos-
sare il casco allacciandolo correttamente.
2. Nelle strade con presenza di buche,
ridurre la velocità e guidare con prudenza.
Secure driving
0Always drive in accordance
with your abilities. Driving under the
effects of alcohol, drugs or medication it is very dangerous.
A few simple tips and indications will
help you enjoy safely your vehicle on a
daily basis.
Your ability and mechanical knowledge is a background for a secure driving.
Before the daily usage of the vehicle,
we recommend you to drive first in
areas where there is not much traffic, so
you can get a good knowlege of the
motorcycle by itself.
1. Before starting the engine, put the
helmet on securely.
2. In roads with potholes, reduce the
speed and drive carefully.
3. After driving the vehicle for a long
period in a wet road without the use
of brakes, the effect of the first braking is lowered. In this driving condition it is recommended to use the
brakes periodically.
Sicheres Fahren
0Fahren Sie vorsichtig und Ihren
Fähigkeiten entsprechend. Fahren
Sie nie betrunken, unter Einfluss
von Drogen oder bestimmten
Medikamenten, dies kann sehr
gefährlich sein.
Anschließend geben wir Ihnen einige
Tipps, die Ihnen beim täglichen
Gebrauch Ihres Fahrzeuges bei
unterschiedlichen Bedingungen mehr
Sicherheit geben.
Ihr Können und Ihre Kenntnisse der
Mechanik bilden den Grundstein für ein
sicheres Fahren.
Bevor Sie Ihr Fahrzeug täglich
brauchen, empfehlen wir Ihnen, dass
Sie es zuerst in einer Gegend mit wenig
Verkehr benützen, damit Sie sich an Ihr
Fahrzeug gewöhnen.
1. Erinnern Sie sich daran, dass Sie vor
dem Start den Helm aufsetzen und
ihn richtig anschnallen.
2. In Straßen mit Schlaglöchern müssen
Sie die Geschwindigkeit mäßigen
und vorsichtig fahren.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 47
Conducción
Conduite
48
3. Después de haber recorrido un largo
trayecto por una carretera mojada sin
haber accionado los frenos, el efecto
frenante al principio es menor. En
estas condiciones de marcha es oportuno accionar periódicamente el freno.
4. No frene a fondo con el asfalto mojado, en una carretera con baches y con
escasa adherencia.
5. Para frenar, utilice los dos frenos con
el fin de distribuir uniformemente la
acción frenante en las dos ruedas.
6. No viaje nunca con un casco enganchado lateralmente, podría ser muy
peligroso
0 Está estrictamente prohibido
realizar cualquier intervención que
modifique las prestaciones del vehí-
culo, así como cualquier alteración de
sus partes originales de la estructura
que pueden variar sus prestaciones,
que además de estar prohibidas por
la ley, el vehículo ya no cumpliría con
el tipo de homologación, constituyendo un peligro para la seguridad de
conducción.
3. Après avoir effectué un long trajet sur
route mouillée sans avoir actionné les
freins, l’effet freinage au début est
moindre. Dans ces conditions de conduites il est important d’utiliser le frein
régulièrement.
4. Ne pas freinez à fond quand le bitume
est mouillé, sur une route en mauvais
état et avec une adhérence moyenne.
5. Pour freiner, utilisez les deux freins afin
de répartir uniformément le freinage sur
les deux roues.
6. Ne voyagez jamais avec le casque
accrocher latéralement, cela pourrait
être très dangereux
0
Il est strictement défendu de
réaliser quelconque intervention qui
modifierait les prestations du véhicu-
le, ainsi que quelconque modification
de pièces originales de la structure
qui pourrait changer ses prestations,
qui en plus d’être interdit par la loi, le
véhicule ne correspondrait plus au
type d’homologation, constituant un
danger pour la sécurité de conduite.
ef
c
55
Està estrictament prohibit realitzar
qualsevol intervenció que modifiqui les
prestacions del vehicle, així com
qualsevol alteració de les parts originals
de l’estructura que puguin variar les
seves prestacions, que a més d’estar
prohibides per la llei ja que el vehicle no
compliria amb el seu tipus d’homologació, constitueixen un perill per la
seguretat de la conducció.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 48
Guida
Usage while riding the motorcycle • Gebrauch Fahren
49
4. Do not brake deeply when the road is
wet, or when it has potholes and low
adherance.
5. For braking, use both brakes to insure the correct distribution of the braking force is applied between both
wheels.
6.Never drive the vehicle with the helmet on your side, this could be very
dangerous.
0
It is strictly forbidden to perform
changes that modify the features of
the vehicle, because any alteration
of it´s structure parts can change
the features, and besides that it is
illegal, the vehicle will not fit the
homologation type approved, and it
will become dangerous when you
drive it.
3. Nachdem Sie eine lange Strecke auf
einer nassen Straße zurückgelegt
haben, ohne die Bremsen benützt zu
haben, ist der Bremseffekt geringer.
Bei diesen Fahrbedingungen ist es
empfehlenswert, regelmäßig die
Bremse zu betätigen.
4. Treten Sie die Bremse auf nassem
Asphalt, auf Straßen mit
Schlaglöchern und Straßen mit
schlechter Haftung nicht ganz durch.
5. Brauchen Sie zum Bremsen beide
Bremsen, damit die Bremskraft
gleichmäßig auf beide Räder verteilt
wird.
6. Hängen Sie nie den Helm auf der
Seite an, das kann zu
Gefahrensituationen führen.
0
Es ist strengstens verboten,
Eingriffe durchzuführen, die die
Leistung des Fahrzeugs
beeinträchtigen könnten. Es dürfen
auch keine Teile der Struktur
geändert werden, dies ist gesetzlich
verboten, da das Fahrzeug nicht
mehr der Zulassung entsprechen
würde, und dies die Sicherheit des
Fahrzeugs gefährden kann.
3. Dopo aver percorso un lungo tragitto
in una strada bagnata, senza aver
azionato i freni, l’effetto frenante al
principio è minore. In queste condizioni di marcia è opportuno azionare
periodicamente il freno.
4. Non frenare a fondo con l’asfalto
bagnato, in una strada con buche e
scarsa aderenza.
5. Per frenare, usare i due freni con il
fine di distribuire uniformemente
l’azione frenante sulle due ruote.
6. In nessun caso viaggiare con un
casco agganciato lateralmente,
potrebbe essere pericolosissimo
0
E’ tassativamente vietato realizzare qualsiasi intervento che
modifichi le prestazioni del veicolo,
cosi’ come qualsiasi alterazione
delle sue parti originali della struttura che potrebbero variare le sue
prestazioni, vietate dalle leggi
vigenti, e nel non rispetto delle normative per il tipo d’omologazione,
costituendo perciò, un pericolo per
la sicurezza della guida.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 49
Conducción
Conduite
50
Cargas adicionales
En caso de que deba transportar en el
vehículo cargas adicionales, es indispensable seguir las normas que se indican a
continuación
1. Los equipajes adicionales se deben
colocar lo más cerca posible del con-
ductor y del baricentro del vehículo. Si
estos no están bien colocados, o bien,
son demasiado grandes, el centro de
gravedad del vehículo puede cambiar
con el consiguiente peligro para su
seguridad de conducción y de maniobra. Equilibre exactamente la carga y
fíjela firmemente.
2. Asegúrese de que haya suficiente
espacio libre y ángulo de inclinación
respecto al terreno.
3. Recuerde que fijaciones incorrectas
pueden desequilibrar el peso con los
consiguientes riesgos de inestabilidad.
Cambio de marchas
Cierre el acelerador, tire de la palanca
del embrague y ponga el pedal del
cambio en la posición de marcha deseada. Suelte el embrague gradualmente.
Si debe reducir la velocidad, ponga una
marcha más corta.
Charges additionnelles
Au cas ou vous devez porter sur le
véhicule des charges supplémentaires, il
est indispensable de suivre les normes
qui sont décrites ci-après
1. Les charges supplémentaires doivent
se situer le plus près possible du conducteur et du barycentre du véhicule. Si
elles ne sont pas bien mises, ou bien,
sont trop grandes, le centre de gravité
du véhicule peut être changé avec des
conséquences dangereuses pour sa
sécurité de conduite et de manoeuvre.
Equilibrez exactement la charge et
fixez la fermement.
2. Assurez vous qu’il y est suffisamment
d’espace libre et d’angle respectivement au sol.
3. Rappelez vous que des fixations inco-
rrectes peuvent déséquilibrer le poids
avec des conséquents risques d’instabilités.
Changement de vitesses
Fermez l’accé lérateur, tirez le levier
d’embrayage et mettez le sélecteur de
vitesse à la position désirée. Relâchez
l’embrayage progressivement. Si vous
devez réduire la vitesse, passez une
vitesse inférieure.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 50
Guida
Usage while riding the motorcycle • Gebrauch Fahren
51
Carichi aggiuntivi
Nel caso in cui si debbano trasportare
nel veicolo carichi aggiuntivi, è indispensabile seguire le norme indicate di seguito:
1. Gli equipaggi aggiuntivi si devono collo-
care il più vicino possibile al conducente
e al baricentro del veicolo. Se questi ultimi non sono collocati correttamente, o
meglio, sono eccessivamente grandi, il
centro di gravità del veicolo può cambiare con il conseguente pericolo per la
sicurezza di guida e di manovra. Equilibrare esattamente il carico e físsarlo saldamente.
2. Assicurarsi che si abbia sufficiente spa-
zio libero ed angolo d’inclinazione rispetto il terreno.
3. Ricordare che fissaggi non corretti pos-
sono squilibrare il peso con conseguenti
rischi d’instabilità.
Cambio delle marce
Chiudere l’accelleratore, tirare la leva della
frizione ed inserire il pedale del cambio
nella posizione di marcia desiderata. Rilasciare la frizione gradualmente. Riducendo la
velocità, inserire una marcia più corta.
Aditional loadings
In case that the vehicle has to carry
aditional loads, it is indispensable to
follow the rules that are indicated below:
1. The aditional loads must be placed
near the driver and at the center of gravity of the vehicle as much as possible.
If these are not properly placed, or if
they are too big, the enter of gravity
can change and this will be dangerous
for your safety and the handling operations. Balance the load and secure it
properly.
2. Make sure that there is enough free
space between the bank angle and the
road.
3.Remember that incorrect attachments
can result in an unproperly balanced
weight, and will cause you to loose the
stability of your vehicle.
Shifting gear
Close the throttle, pull the clutch lever and
put the shift pedal into any gear you wish
to run. Depress the clutch gradually. If
you need to reduce the speed, select a
shorter gear.
Zusätzliche Ladung
Wenn Sie zusätzliche Ladungen mit
Ihrem Fahrzeug transportieren wollen,
müssen Sie unbedingt die anschließend
aufgeführten Vorschriften beachten.
1. Zusätzliches Gepäck muss so nahe wie
möglich am Fahrer und im Schwerpunkt
des Fahrzeugs befestigt werden. Wenn
die Last nicht gut angebracht wird, oder
zu groß ist, dann kann sich der
Schwerpunkt des Fahrzeuges verlegen,
die Sicherheit beim Fahren wird
beeinträchtigt und Sie können schlechter
manövrieren. Gleichen Sie die Last aus
und befestigen Sie sie gut.
2. Vergewissern Sie sich, dass Sie genug
Platz haben und, dass der
Neigungswinkel ausreichend ist.
3. Erinnern Sie sich daran, dass durch
schlechtes Befestigen der Ladung das
Gleichgewicht und die Stabilität verloren
gehen können.
Schaltung
Geben Sie kein Gas mehr, drücken Sie den
Kupplungshebel und geben Sie die
Gangschaltung in die Position des
gewünschten Ganges. Lassen Sie die
Kupplung langsam los. Wenn Sie die
Geschwindigkeit verringern wollen, stellen
Sie einen kleineren Gang ein.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 51
Mantenimiento
Maintenance
52
Para efectuar las operaciones de
mantenimiento, utilice las herramientas
en dotación contenidas en la bolsa
específica.
La calidad del aceite del motor es el
factor determinante para obtener las
mejores prestaciones del mismo; por lo
tanto, es importante atenerse a lo que
se indica en las operaciones de MANTENIMIENTO PROGRAMADO.
- Cárter del motor: 1 litro
- Capacidad total del sistema de lubrica-
ción: 1,2 litros.
- Aceite del motor prescrito:
SAE 10W40
5 El empleo de aceites con
características distintas al prescrito
puede perjudicar la duración del
motor.
Pour effectuer les opérations de
maintenance, utilisez les outils fournis
dans la trousse spécifique.
La qualité de l’huile moteur est un
facteur déterminant pour obtenir les
meilleures prestations de celui-ci; pour
cela il est important de se tenir à ce
qu’est indiqué dans les opérations de
MAINTENANCE PROGRAMMEE.
- Carter moteur: 1 litre
- Capacité totale du système de
lubrification: 1,2 litres.
- Huile moteur prescrite:
SAE 10W40
5 L’emploi d’huiles avec des
caractéristiques différentes à celles
prescrites, peuvent porter préjudice
à la durée de vie du moteur.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 52
Manutenzione
Maintenance • Wartung
53
To performed the maintenance, use
the tools given in the specific tool box
provided.
The engine oil quality is the main factor to obtain the best results for the features designed in the vehicle and, therefore, it is important to follow the indications and operations described in the
PROGRAMMED MAINTENANCE chart.
- Engine cranckcase: 1 liter
- Lubrication system total capacity:
1.2 liter.
- Engine oil: SAE 10W40
5 The use of a different oil can
affect the engine performance and
usage.
Benützen Sie für Wartungsarbeiten
die in einem Beutel mitgelieferten
Werkzeuge.
Die Qualität des Motoröls ist
ausschlaggebend für eine optimale
Leistung des Motors. Deshalb ist es
wichtig, die Hinweise des Abschnitts
PROGRAMMIERTE WARTUNG
einzuhalten.
- Ölwanne des Motors: 1 Liter
- Fassungsvermögen des
Schmiersystems: 1,2 Liter
- Vorgeschriebenes Motoröl:
SAE 10W40
5 Wenn Sie ein anderes Öl
verwenden, kann dies die
Lebensdauer des Motors
verkürzen.
Per effettuare le operazioni di
manutenzione, usare le attrezzature in
dotazione contenute nella borsa
specifica.
La qualità dell’olio del motore è il
fattore determinante per ottenere le
migliori prestazioni; pertanto, è
importante attenersi a quello indicato
nelle operazioni di MANUTENZIONE
PROGRAMMATA.
- Carter del motore: 1 litro
- Capacità totale del sistema di lubrifi-
cazione: 1,2 litri.
- Olio del motore prescritto:
SAE 10W40
5 L’impiego di oli con caratteris-
tiche diverse a quelle prescritte può
pregiudicare la durata del motore.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 53
Nivel aceite del motor
Niveau d’huile moteur
54
Control del nivel
5 El control del aceite debe efec-
tuarse a diario, antes de utilizar el
vehículo
Realice las siguientes operaciones:
1. Mantenga el vehículo en posición
perpendicular al terreno.
2. Ponga en marcha el motor, déjelo
funcionando en ralentí durante algunos minutos y luego, apáguelo.
3. Espere por lo menos 5 minutos para
que el aceite que se encuentra en el
motor vuelva al cárter.

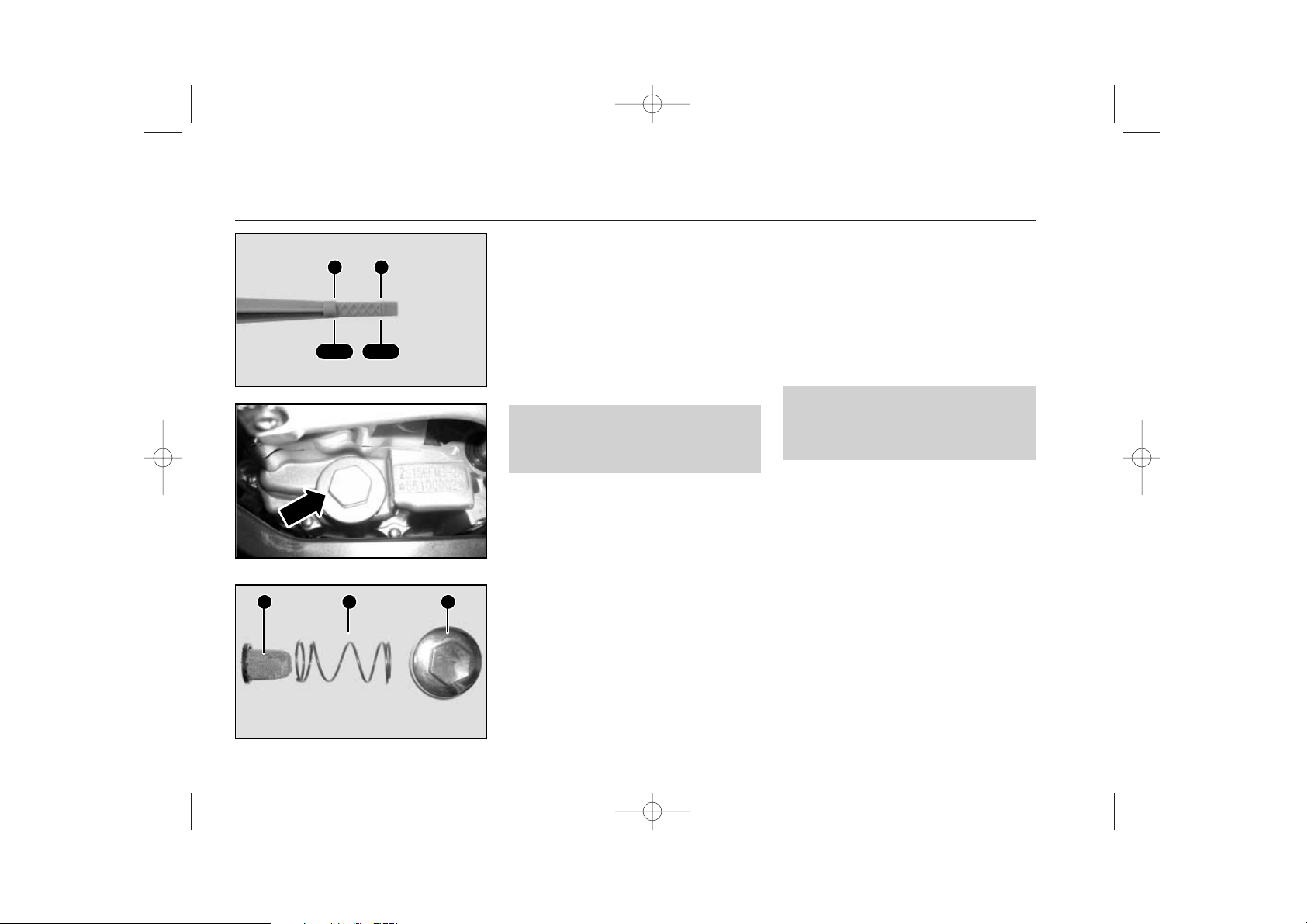

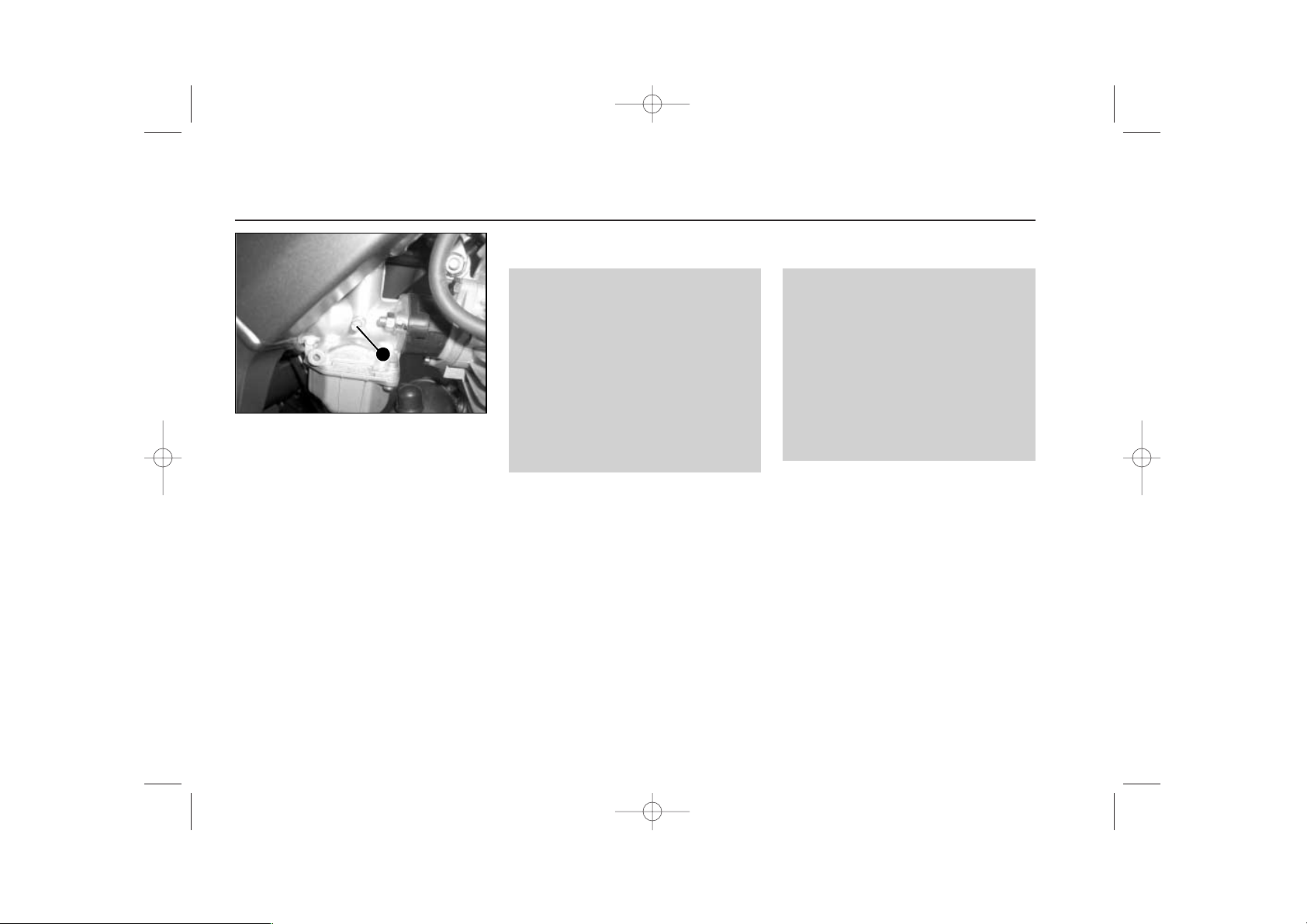

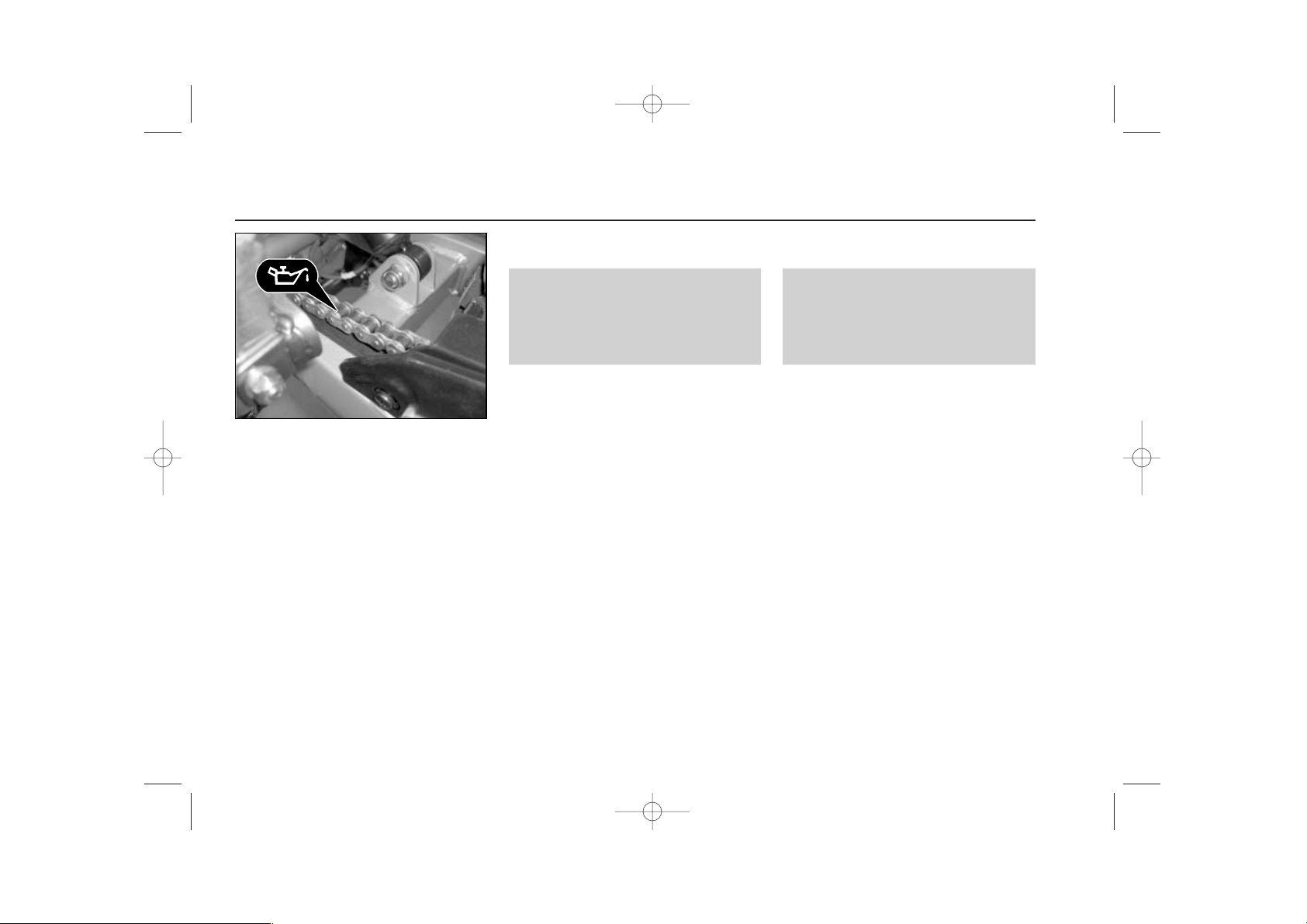

4. Afloje el tapón / varilla "A" del orificio
de aprovisionamiento del aceite
(Fig. 1)
5 No añada aceite con caracte-
rísticas distintas al que todavía contiene el motor.
5. Limpie la varilla y vuelva a introducirla sin apretar el tapón. El nivel
Contrôle du niveau
5 Le contrôle de l’huile doit
s’effectuer quotidiennement, avant
d’utiliser le véhicule
Réalisez les opérations suivantes:
1.Maintenez le véhicule en position
perpendiculaire au sol.
2.Mettez en marche le moteur, laissez
le fonctionner au ralenti durant quelques minutes et puis éteignez le.
3.Attendez au moins 5 minutes pour
que l’huile qui se trouve dans le
moteur retourne dans le carter.
4.Dévissez le bouchon / jauge “A” du
trou de remplissage de l’huile (Fig. 1)
5 Ne pas remettre de l’huile avec
des caractéristiques différentes à
celles qui sont déjà dans le moteur.
5.Laver la jauge et remettez la sans
serrez le bouchon. Le niveau correcte
d’huile dans le moteur doit être entre
ef
A
C B
MIN
MAX
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 54
Livello olio del motore
Oil level maintenance • Wartung Motorölstand - Zündkerze
55
Oil level control
5 The oil level control must be
done daily before using the vehicle.
Do the following operations:
1.Keep the vehicle in a perpendicluar
position to the ground.
2. Start the engine, let it idle during a
few minutes and then switch it off.
3. Wait at least five minutes to let the oil
that is inside the engine to drip down
into the cranckcase.
4. Loosen the tap / rod “A” of the refilling oil hole (Fig. 1)
5 Do not add a different oil that is
inside the engine.
5. Clean the dipstick of oil residues and
introduce it again without pressing
the button. The correct oil level must
be between the reference marks “B”
and “C”.
Füllstandkontrolle
5 Der Ölstand sollte täglich über-
prüft werden, immer vor dem
Gebrauch des Fahrzeugs.
Führen Sie folgende Schritte durch:
1. Stellen Sie das Fahrzeug senkrecht
zum Boden auf.
2. Starten Sie den Motor, lassen Sie ihn
einige Minuten im Leerlauf laufen und
schalten Sie den Motor aus.
3. Warten Sie mindestens 5 Minuten,
bis das Öl, das sich im Motor
befindet, wieder in die Ölwanne
zurückrinnt.
4. Lockern Sie den Verschlussdeckel /
Pegelstab “A” des Einfülllochs (Abb.
1)
5 Füllen Sie nie anderes Öl
hinzu, als das, das sich schon im
Motor befindet.
,
Controllo del livello
5 Il controllo dell’olio deve esse-
re effettuato quotidianamente,
prima di usare il veicolo
Realizzare le seguenti operazioni:
1. Mantenere il veicolo in posizione perpendicolare al terreno.
2. Avviare il motore, lasciandolo funzionare al minimo durante alcuni minuti
e successivamente, spegnerlo.
3. Attendere almeno 5 minuti affinché
l’olio che si trova nel motore ritorni al
carter.
4. Svitare il tappo / asta “A” dell’orifizio
di rifornimrnto dell’olio (Fig. 1)
5 Non aggiungere olio con carat-
teristiche diverse a quelle che
ancora contiene il motore.
5. Pulire l’asta ed introdurla nuovamente senza stingere il tappo. Il livello
corretto dell’olio del motore deve
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 55
Nivel aceite del motor
Niveau d’huile moteur
56
correcto del aceite del motor debe
estar entre las referencias "B" y "C"
indicadas en la varilla misma.
6. Si es necesario, restablezca el nivel
del aceite, prestando atención de no
superar la referencia "C"
7. Apriete el tapón / varilla "A"
5 Utilizar el vehículo con nivel de
aceite motor insuficiente, puede
dañar irreparablemente el motor.
Sustitución del aceite del motor y
limpieza del filtro de red
Para asegurar el vaciado completo y
rápido del aceite, el motor debe estar a
la temperatura normal de funcionamiento.
Realice las siguientes operaciones:
1. Mantenga el vehículo en posición
perpendicular al terreno.
2. Coloque un recipiente adecuado
para recoger el aceite quemado
debajo del tapón de vaciado "D"
(Fig. 2)
les références “B” et “C” indiquées sur
la jauge.
6.Si c’est nécessaire, rétablissez le
niveau d’huile, en faisant attention de
ne pas dépasser la référence “C”
7.Visser le bouchon / jauge “A”
5 Utilisez le véhicule avec un
niveau d’huile insuffisant peut abî-
mer de façon irréversible le moteur.
Remplacement de l’huile du moteur
et nettoyage du filtre de réseau
Pour assurer la vidange complète et
rapide de l’huile, le moteur doit être à la
température normale de fonctionnement.
Réalisez les opérations suivantes:
1.Maintenez le véhicule en position per-
pendiculaire au sol.
2.Mettez un récipient adéquate sous le
bouchon de vidange “D” (Fig. 2) pour
récupérer l’huile brûlée
3.Dévisser le bouchon / jauge “A” (Fig.
1) du trou de remplissage de l’huile.
ef
C B
MIN
MAX
F E D
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 56
Livello olio del motore
Oil level maintenance • Wartung Motorölstand - Zündkerze
57
situarsi tra i riferimenti “B” e “C” indicati nell’asta stessa.
6. Se fosse necessario, ristabilire il livello dell’olio, prestando attenzione a
non superare il riferimento “C”
7. Stringere il tappo / asta “A”
5 Usare il veicolo con il livello
dell’olio del motore insufficiente,
può danneggiare irreparabilmente il
motore.
Sostituzione dell’olio del motore e
pulizia del filtro della rete
Per assicurare lo svuotamento
completo e rapido dell’olio, il motore
deve trovarsi alla temperatura normale
di funzionamento.
Realizzare le seguenti operazioni:
1. Mantenere il veicolo in posizione per-
pendicolare al terreno.
2. Collocare un recipiente adeguato per
raccogliere l’olio usato nella parte
sottostante del tappo di svuotamente
“D” (Fig. 2)
6. If necessary, refill the oil level, taking
into account that it should not go over
the “C” mark.
7.Press the tap/ dipstick “A”
5 Using the vehicle with the inco-
rrect oil level can damage the engine.
Replace the engine oil and clean the
filter element.
To assure the complete oil drainage,
the engine must be at normal temperature of operation.
Do the following operations:
1.Keep the vehicle at perpendicular
postion to the ground.
2. Place a container underneath the
drain hole “D” to collect the burnt oil
(Fig. 2)
3.Loosen the tap / dipstick “A” (Fig. 1)
from the hole of refilling oil.
5. Reinigen Sie den Stab und fügen Sie
ihn wieder ein, ohne dass Sie den
Verschlussdeckel anziehen. Der
korrekte Ölstand liegt zwischen den
Referenzpunkten “B” und “C”, die auf
dem Stab angegeben sind.
6. Falls notwendig, füllen Sie Öl ein,
achten Sie darauf, dass Sie den
Referenzpunkt “C” nicht
überschreiten.
7. Befestigen Sie den Verschlussdeckel
/ Pegelstab “A”.
5 Wenn Sie Ihr Fahrzeug mit zu
wenig Öl in Betrieb nehmen, können dem Fahrzeug nicht reparierbare Schaden zugefügt werden.
Ersatz des Motoröls und Reinigung
des Filters
Damit das Öl schnell und gänzlich
entleert werden kann, muss der Motor
die normale Betriebstemperatur
aufweisen.
Führen Sie folgende Schritte durch:
1. Stellen Sie das Fahrzeug senkrecht
zum Boden auf.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 57
Nivel aceite del motor
Niveau d’huile moteur
58
3. Afloje el tapón / varilla "A" (Fig. 1)
del orificio de aprovisionamiento del
aceite.
4. Afloje el tapón de vaciado del aceite
"D" (Fig. 2) recuperando el filtro de
red "F" y el muelle "E"
5. Limpie el filtro de red con disolvente
no inflamable o con elevadas características de inflamabilidad.
6. Seque el filtro con un chorro de aire
comprimido de baja presión.
7. Controle que la red del filtro, el anillo
de goma y el anillo de retención del
tapón de vaciado del aceite "D" no
estén dañados, luego vuelva a montar el grupo apretando el tapón al
par de 15 N-m
8. Añada aceite del motor en la cantidad prescrita.
9. Apriete el tapón / varilla "A" (Fig. 1)
luego, ponga en marcha el motor
haciéndolo funcionar en ralentí
durante 2 ó 3 minutos.
10. Pare el motor y controle que el nivel
de aceite corresponda a la referencia "C".
4. Dévisser le bouchon de vidange de
l’huile “D” (Fig. 2) en récupérant le
filtre de réseau “F” et le ressort “E”
5. Lavez le filtre de réseau avec du
dissolvant non inflammable ou avec
des caractéristiques é levées
d’inflammabilité.
6. Séchez le filtre avec un pistolet à air
comprimée base pression.
7. Contrôlez que le réseau du filtre,
l’anneau caoutchouc et l’anneau de
rétention du bouchon de vidange
d’huile “D” ne soient pas abîmés,
puis remonter l’ensemble en vissant
le bouchon à 15 N-m
8. Rajoutez la quantité prescrite
d’huile.
9. Visser le bouchon / jauge “A” (Fig.
1) puis, mettez en marche le moteur
en le faisant fonctionner au ralenti 2
à 3 minutes.
10. Arrêtez le moteur et contrôlez que le
niveau d’huile correspond à la réfé-
rence “C”.
ef
F E D
A
Fig. 1
Fig. 2
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 58
Livello olio del motore
Oil level maintenance • Wartung Motorölstand - Zündkerze
59
3. Svitare il tappo / asta “A” (Fig. 1)
dell’orifizio di rifornimento dell’olio.
4. Svitare il tappo di svuotamento
dell’olio “D” (Fig. 2) recuperando il filtro di rete “F” e la molla “E”
5. Pulire il filtro di rete con dissolvente
non infiammabile o con elevate caratteristiche d’infiammabilità.
6. Asciugare il filtro con un getto d’aria
compressa a bassa pressione.
7. Controllare che la rete del filtro, l’anello di gomma e l’anello di ritenuta del
tappo di svuotamento dell’olio “D”
non siano danneggiati, successivamente montare nuovamente il gruppo
stringendo il tappo di 15 N-m
8. Aggiungere olio del motore nella
quantità prescritta.
9. Stringere il tappo / asta “A” (Fig. 1)
successivamente, avviare il motore
facendolo funzionare al minimo
durante 2 o 3 minuti.
10. Spegnere il motore e controllare che
il livello dell’olio corrisponde al riferimento “C”.
4.Loosen the oil drainage tap “D” (Fig.2)
keeping the oil filter “F” and the
spring “E”.
5. Clean the filter with a non inflamable
solvent.
6. Dry the filter with the air compressor
at a low pressure.
7. Check that the oil filter, rubber ring
and the stopper ring of the drainage
tap “D” are not damaged, and then
tighten the tap at the torque of 15 Nm
8. Add oil to the engine.
9. Tighten the tap / dipstick “A” (Fig. 1),
then start the engine letting it idle for
at least 2 or 3 minutes.
10. Stop the engine and check if the oil
level is at the reference mark “C”.
2. Stellen Sie einen geeigneten Behälter
unter den Ablassstopfen “D” (Abb. 2),
um das verbrauchte Öl aufzufangen.
3. Lockern Sie den Verschlussdeckel /
Pegelstab “A” (Abb. 1) des Einfülllochs.
4. Lockern Sie den Ablassstopfen “D”
(Abb. 2) und entnehmen Sie den
Netzfilter “F” und die Feder “E”.
5. Reinigen Sie den Netzfilter mit nicht
leicht brennbarem Lösungsmittel.
6. Trocknen Sie den Filter, indem Sie ihn
mit Niederdruck abspritzen.
7. Überprüfen Sie, dass der Netzfilter, der
Gummiring und der Sicherungsring des
Ablassstopfens “D” nicht beschädigt
sind, anschließend befestigen Sie den
Verschlussdeckel von neuem mit
Drehmoment 15 Nm.
8. Geben Sie Motoröl in der
vorgeschriebenen Menge hinzu.
9. Nachdem Sie den Verschlussdeckel /
Pegelstab “A” (Abb. 1) befestigt haben,
starten Sie den Motor und lassen Sie
ihn im Leerlauf während 2 bis 3
Minuten laufen.
10. Schalten Sie den Motor aus und
überprüfen Sie, ob der Ölstand dem
Referenzpunkt “C” entspricht.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 59
Nivel aceite del motor
Niveau d’huile moteur
60
0 Con el motor caliente actúe
con mucha precaución evitando el
contacto con el aceite quemado:
peligro de quemaduras.
1 El aceite quemado contiene sus-
tancias nocivas para el medio ambiente. Debe eliminarse respetando las normas vigentes.
0 El aceite usado puede causar
cáncer a la piel. Por lo tanto, evite
su contacto prolongado. Aunque
esto es muy poco probable, excepto de que se produzca un contacto
cotidiano. Le aconsejamos lavarse
las manos cuidadosamente con
agua y jabón inmediatamente después de haberlo utilizado.
0 Avec le moteur chaud, agis-
sez avec beaucoup de précaution
en évitant le contact avec l’huile
chaude: danger de brûlures.
1 L’huile brûlée contient des subs-
tances nocives pour l’environnement.
Vous devez l’éliminer en respectant les
normes en vigueur.
0 L’huile usagée peut causer
des cancers de la peau. Pour cela
évitez son contact prolongé. Même
si cela est peu probable, sauf si
cela se produit quotidiennement.
Nous vous conseillons de vous
laver les mains précautionneusement avec de l’eau et du savon
immédiatement après l’avoir utilisée.
ef
c
55
Amb el motor calent, actui amb molta
cura evitant el contacte amb l’oli del
motor. Perill de cremades.
L’oli usat pot causar càncer de pell.
Per això eviti un contacte prolongat.
Encara que és molt poc provable,
excepte que es produeixi un contacte
prolongat quotidià. Aconsellem rentarse les mans amb molta cura amb aigua
i sabó immediatament després d’haver
estat en contacte amb oli usat.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 60
Livello olio del motore
Oil level maintenance • Wartung Motorölstand - Zündkerze
61
0 With the hot engine, work
carefully avoiding the contact with
the burnt oil: danger to get burn.
1 The burnt oil contains substances
that are extremely harmfull to the environment. It must be eliminated following
the current rules.
0 The used oil can cause can-
cer to the skin. Because of this,
avoid the contact for prolonged
periods. Although this is unlikely
unless you handle used oil on a
daily basis, it is advisible to thoroughly wash your hands with soap
and water as soon as possible after
handling used oil.
0 Bei heißem Motor ist oberste
Vorsicht geboten, vermeiden Sie
den Kontakt mit dem Altöl: Verbrennungsgefahr.
1 Das Altöl enthält umweltschädliche
Substanzen. Es muss den geltenden
Vorschriften entsprechend entsorgt werden.
0 Altöl kann Hautkrebs hervo-
rrufen. Vermeiden Sie deshalb den
Kontakt mit Altöl. Außer wenn Sie
täglich Altöl ausgesetzt sind, ist
eine Erkrankung sehr unwahrscheinlich. Wir empfehlen direkt
nach dem Gebrauch die Hände mit
Wasser und Seife zu waschen.
0 Con il motore caldo operare
con molta precauzione evitando il
contatto con l’olio usato: pericolo di
ustioni.
1 L’olio usato contiene sostanze noci-
ve per l’ambiente. Si deve eliminare rispettando le norme vigenti.
0 L’olio usato può causare
tumori alla pelle. Pertanto, evitare il
contatto prolungato. Anche se
questo è poco probabile, eccetto
nei casi in cui si verifichi un contatto
quotidiano. Consigliamo di lavarsi
le mani minuziosamente con acqua
e sapone immediatamente dopo
l’uso.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 61
Bujía
Bougie
62
Desmontaje de la bujía
Realice las siguientes operaciones:
- Ponga el vehículo sobre el caballete.
- Quite el capuchón "A" (Fig. 1) del cable
A.T. de la bujía "B".
- Con la llave en dotación, afloje la bujía
(Fig. 2)
- Durante el montaje, introduzca la bujía
con la inclinación necesaria apretándola
a fondo manualmente.
- Utilice la llave sólo para bloquearla.
- Introduzca completamente el capuchón
"A" en la bujía.
Distancia entre los electrodos:
0,8 ÷ 0,9 mm.
5 La bujía debe desmontarse con
el motor frío. La bujía debe sustituirse
cada 12.000 Km. El uso de centralitas electrónicas, de encendidos electrónicos no conformes y de bujías
diferentes a las prescritas puede
dañar irreparablemente el motor.
Démontage de la bougie
Réalisez les opérations suivantes:
- Mettez le véhicule sur la béquille.
- Quittez le capuchon “A” (Fig. 1) du câble
A.T. de la bougie “B”.
- Avec la clé fournie, dévissez la bougie
(Fig. 2)
- Durant le montage, introduisez la bougie
avec l’inclinaison nécessaire en vissant
manuellement jusqu’au fond.
- Utilisez la clé seulement pour la bloquer.
- Introduisez complètement le capuchon
“A” sur la bougie.
Distance entre les électrodes:
0,8 ÷ 0,9 mm.
5
La bougie doit être démonter
moteur à froid. La bougie être remplacée tous les 12.000 Km. l’utilisation
de centrales électroniques, de démarreurs électroniques non conformes
et de bougies différentes à celles
prescrites peut endommager de
façon irréversible le moteur.
ef
A
B
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 62
Candela
Spark plug • Zündkerze
63
Smontaggio della candela
Realizzare le seguenti operazioni:
- Inserire il cavalletto.
- Togliere il cappuccio “A” (Fig. 1) del
cavo A.T. della candela “B”.
- Con la chiave in dotazione, svitare la
candela (Fig. 2)
- Durante il montaggio, introdurre la
candela con l’inclinazione necessaria
stringendola a fondo manualmente.
- Usare la chiave solamente per bloccarla.
- Introdurre completamente il cappuccio
“A” sulla candela.
Distanza tra gli elettrodi:
0,8 ÷ 0,9 mm.
5
La candela deve essere smontata con il motore a freddo. Quest’ultima deve essere sostituita ogni
12.000 Km. L’uso delle centraline
elettroniche, delle accensioni elettroniche non conformi e di candele
diverse da quelle prescritte, possono
danneggiare irreparabilmente il motore.
Spark plug removal
Perform the following operations:
- Place the vehicle on its side stand.
- Remove the cap “A” (Fig. 1) the high
tension cable from the spark plug “B”.
- Loosen the spark plug,use the wrench
that is provided (Fig. 2)
- During the installation, insert the spark
plug with the necessary bank angle
and tighten it with you hands.
- Use the key only to lock it.
- Install the cap “A” completely into the
spark plug.
Distance between electrodes
0,8 ÷ 0,9 mm.
5
The spark plug must be removed with the cold engine. The spark
plug must be replaced every 12,000
km. The use of any electrical ignition devices and spark plugs not
specified can seriously damage the
engine.
Zündkerze ausbauen
Führen Sie folgende Schritte durch:
- Geben Sie das Fahrzeug auf den
Motorradheber;
- Entfernen Sie die Kappe “A” (Abb. 1)
des Kabels A.T. der Zündkerze “B”.
- Lockern Sie mit dem mitgelieferten
Schlüssel die Zündkerze (Abb. 2).
- Bauen Sie die Zündkerze mit der
notwendigen Neigung ein, drücken Sie
sie von Hand fest.
- Brauchen Sie den Schlüssel nur, um sie
zu arretieren.
- Geben Sie die Kappe “A” der Zündkerze
ein.
Abstand zwischen den Elektroden:
0,8 ÷ 0,9 mm
5
Die Zündkerze muss bei kaltem
Motor ausgebaut werden. Die
Zündkerze sollte alle 12’000 km
ersetzt werden. Der Gebrauch von
nicht zulässigen elektronischen
Komponenten und elektronischen
Zündsystemen, sowie der Einsatz
von nicht vorgeschriebenen
Zündkerzen, können im Motor nicht
reparierbare Schäden verursachen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 63
Filtro de aire
Filtre à air
64
Limpieza filtro de aire
La espuma filtro aire está dentro de
la caja filtro situada en el lado izquierdo
de la motocicleta.
OBSERVACION:
Si la espuma se ha obstruido con
polvo, aumentará la resistencia de
admisión con una pérdida resultante de
potencia de salida y un incremento en
el consumo de combustible. Se recomienda limpiar la espuma cada 5.000
Km. de acuerdo al procedimiento
siguiente.
- Desmonte la tapa lateral del lado
izquierdo (1)
- Extraiga los tornillos fijación tapa caja
filtro y desmonte la misma.
- Extraiga la espuma filtro.
- Llene un recipiente con un líquido limpiador no inflamable. Sumerja la espuma varias veces hasta que quede
totalmente limpia.
- Expulse el líquido limpiador presionando varias veces el filtro con las palmas
de las manos. No doble o estruje el filtro, ya que ello ocasionará fisuras en
él.
Nettoyage du filtre à aire
La mousse du filtre à aire est à l’inté-
rieure de la boîte filtre située sur le côté
gauche de la moto.
OBSERVATION:
Si la mousse a été obstruée avec de
la poussière, cela augmentera la résistance de l’admission avec une perte de
puissance de sortie et une augmentation de consommation de carburant.
Nous vous recommandons de nettoyer
la mousse tous les 5.000 Km. en accord
avec le procédé suivant.
-Démontez le couvercle latéral du côté
gauche (1)
- Extraire les deux vis de fixation du
couvercle de la boîte filtre et démon-
tez la
- Extraire la mousse du filtre.
- Remplissez un récipient avec un liqui-
de nettoyant non inflammable. Submergez la mousse plusieurs fois
jusqu’à ce qu’elle soit complètement
propre.
1
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 64
Filtro dell’aria
Air filter maintenance • Wartung Luftfilter
65
Pulizia filtro dell’aria
La schiuma filtro aria si trova nella
scatola filtro nel lato sinistro della motocicletta.
OSSERVAZIONE:
Se la schiuma è ostruita dalla polvere, aumenterà la resistenza di ammissione con una perdita risultante di
potenza d’uscita ed un incremento nel
consumo del combustibile. Si raccomanda di pulire la schiuma ogni 5.000
Km. in accordo al procedimento
seguente.
- Smontare il coperchio laterale del lato
sinistro (1)
- Estrarre le viti di fissaggio del coper-
chio del filtro e smontare il medesimo.
- Estrarre la schiuma filtro.
- Riempire un recipiente con un liquido
pulitore non infiammabile. Immergere
la schiuma varie volte fino a quando
rimane totalmente pulita.
Clean the air filter.
The foam element is inside the filter
housing located at the left side of the
motorcycle.
OBSERVATION:
If the foam element is stucked with
dust, it will increase the intake resistence with a result of a loss of power and
with aa increase of fuel consumption. It
is recommended to clean the foam element every 5,000 km.
- Remove the side cover from the left
side (1)
- Removed the foam element cover box
and securing bolts.
- Remove the foam element.
Reinigung des Luftfilters
Der Schaumstoff des Luftfilters
befindet sich in der Filterbox auf der
linken Seite des Motorrads.
BEMERKUNG:
Wenn der Schaumstoff verstaubt ist,
steigt der Einlasswiderstand, was einen
Verlust der Ausgangsleistung bedeutet
und einen erhöhten Kraftstoffverbrauch
zur Folge hat. Es wird empfohlen, den
Schaumstoff alle 5’000 km gemäß den
folgenden Schritten zu reinigen.
- Nehmen Sie den seitlichen Deckel auf
der linken Seite (1) ab.
- Entnehmen Sie die
Befestigungsschrauben der Filterbox
und bauen Sie diese aus.
- Nehmen Sie den Schaumstofffilter
heraus.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 65
Filtro de aire
Filtre à air
66
- Sumerja la espuma filtro en un recipiente lleno de aceite para filtros y
después con las palmas de las manos
presionar repetidamente hasta expulsar el aceite.
- Una vez tenga la espuma límpia, món-
tela siguiendo el orden inverso de desmontaje.
5 Antes y durante la limpieza
examine minuciosamente la espuma filtro aire, si ve que está deficiente, debe reemplazarla por una
nueva.
Si conduce por carreteras polvorientas, debe limpiar la espuma filtro aire más frecuentemente. Asegúrese siempre que la espuma esté
en excelentes condiciones. La vida
del motor depende mayormente de
este componente. NUNCA HAGA
FUNCIONAR EL MOTOR SIN
ESPUMA FILTRO AIRE.
- Expulsez le liquide nettoyant en pressant plusieurs fois sur le filtre avec les
paumes de la main. Ne pliez ou ne
tordez pas le filtre, ceci pouvant occasionner des fissures.
- Submergez la mousse filtre dans un
récipient rempli d’huile pour filtres et
après avec les paumes de la main
pressez plusieurs fois jusqu’à en
expulser l’huile.
- Une fois que la mousse est propre,
montez la suivant l’ordre inverse au
démontage.
5 Avant et pendant le nettoyage,
vérifiez minutieusement la mousse
du filtre à air. Veillez à la remplacer
si celle-ci est défectueuse.
Si vous conduisez sur des routes
poussiéreuses, la mousse du filtre
à air devra être nettoyée plus fréquentent. Il faut toujours vérifier à
ce que la mousse soit en bon état
car la vie du moteur dépend en
grand mesure de ce composant.
NE FAITES JAMAIS FONCTIONNER LE MOTEUR SANS LA
MOUSSE DU FILTRE À AIR.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 66
Filtro dell’aria
Air filter maintenance • Wartung Luftfilter
67
- Espellere il liquido pulitore premendo
varie volte il filtro con i palmi delle
mani. Non piegare o strizzare il filtro,
poiché è possibile creare inavvertitamente delle fessure.
- Immergere la schiuma filtro in un recipiente pieno d’olio per filtros e successivamente con i palmi delle mani premere ripetutamente fino ad espellere
l’olio.
- Una volta ottenuta la schiuma pulita,
montarla seguendo l’ordine inverso di
smontaggio.
5 Prima e durante la pulizia esa-
minare minuziosamente la schiuma
filtro aria, se risultasse danneggiata, sostituirla con una nuova.
In caso di guida in strade polverose, pulire fequentemente la schiuma filtro. Assicurarsi sempre che la
schiuma si trovi in ottime condizioni.
La vita del motore dipende soprattutto da questa componente. IN
NESSUN CASO METTERE IN
FUNZIONAMENTO IL MOTORE
SENZA SPUMA FILTRO DELL’
ARIA.
- Fill a recipient with a non-flammable
liquid cleaner. Submerge the filter inside
the solvent until it gets clean
- Removed the cleaner fluid by squeezing
it several times with the palm of your
hands. Do not bend the filter element, it
can damage it with slits.
- Place the foam element in a recipient
filled with filter oil and then squeeze it
with the palm of your hands until the oil
is removed completely.
- Once the foam element is clean, install it
in the reverse order of removal.
5
Before and during the cleaning
procedure check for damages in the
foam element, if it is damaged, replace it with a new one.
If you drive under dusty conditions,
you must clean the air foam filter frequently. Make sure that the air foam
filter element is under correct conditions. The life of the engine depends
on this component. NEVER START
THE ENGINE WITHOUT THE AIR
FOAM ELEMENT.
-Füllen Sie ein Behälter mit nicht brennbarem
Reinigungsmittel. Tauchen Sie den Schaumstoff
mehrmals ein, bis er ganz sauber ist.
-Spülen Sie das Reinigungsmittel aus, indem Sie
mit den Handballen auf den Filter Druck
ausüben. Falten Sie den Filter nicht und
quetschen Sie ihn nicht, dies könnte zu Brüchen
führen.
- Tauchen Sie den Schaumstofffilter in einen mit
Filteröl gefüllten Behälter, und üben Sie mit den
Handballen Druck aus, bis das Öl ausgestoßen
wird.
- Wenn der Schaumstoff sauber ist, setzen Sie
ihn erneut ein, indem Sie die Schritte in der
umgekehrten Reihenfolge durchführen.
5
Überprüfen Sie den Schaumstoff-Luftfilter vor und während der Reinigung gründlich, falls er Schäden aufweist, sollten Sie
ihn durch einen neuen ersetzen.
Wenn Sie oft auf staubigen Straßen fahren,
sollten Sie den Schaumstofffilter öfters reinigen. Vergewissern Sie sich immer, dass der
Schaumstoff in einwandfreiem Zustand ist.
Die Lebensdauer des Motors hängt stark
von dieser Komponenten ab. SETZEN SIE
DEN MOTOR NIE OHNE SCHAUMSTOFFLUFTFILTER IN GANG.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 67
Frenos
Freins
68
Circuito de los frenos
Control del nivel
El depósito del líquido del freno
delantero, está ubicado en el manillar,
al lado del acelerador.
Realice las siguientes operaciones:
- Ponga el vehículo sobre el caballete
central y con el manillar centrado.
- El nivel del aceite desciende debido al
desgaste de las pastillas. En caso de
que el nivel sea inferior al mínimo,
acuda un Distribuidor DERBI para que
realicen un control del sistema de
frenos.
Aprovisionamiento del líquido
5 Utilice exclusivamente líquidos
para frenos clasificados DOT 4
Líquido prescrito: BRAKE FLUID DOT 4
Realice las siguientes operaciones:
1.Mantenga el vehículo en posición vertical y el manillar centrado.
Circuit des freins
Contrôle du niveau
Le réservoir du liquide freins du frein
avant est placé sur le guidon, à coté de
l’accélérateur.
Réalisez les opérations suivantes:
- Placez le véhicule sur la béquille cen-
trale et avec le guidon centré.
- Le niveau d’huile descend à cause du
dégât des pastilles. Si jamais le niveau
était en dessous du niveau minimale,
veuillez vous adresser chez votre distributeur DERBI pour réaliser un
contrôle du système de freins.
Approvisionnement en liquide
5 Utilisez exclusivement du liqui-
de pour freins DOT 4
Liquide prescrit: BRAKE FLUID DOT 4
Veuillez réaliser les opérations suivantes:
1. Maintenez le véhicule en position
verticale avec le guidon centré.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 68
Freni
Brake maintenance • Wartung Bremsen
69
Circuito dei freni
Controllo del livello
Il deposito del liquido del freno anteriore, è ubicato nel manubrio, accanto
all’accelleratore.
Realizzare le seguenti operazioni:
- Inserire il cavalletto centrale e il manu-
brio centrato.
- Il livello dell’olio scende ed é dovuto al
consumo delle pasticche.Nel caso in
cui il livello sia inferiore al minimo,
rivolgersi ad un Distributore DERBI
per effettuare un controllo approfondito del sistema dei freni.
Rifornimento del liquido
5 Usare esclusivamente liquidi
per freni classificati DOT 4
Liquido prescritto: BRAKE FLUID DOT 4
Realizzare le seguenti operazioni:
1. Mantenere il veicolo in posizione ver-
ticale ed il manubrio centrato.
Brake circuits
Level control
The front brake fluid tank is located
in the handlebar, near the throttle grip.
Follow the steps indicated in this pro-
cedure:
- Place the vehicle over the central
stand and with the handlebar
centered.
- The oil level lowers because of the
brake pads are worn. In case that the
level is lower than the minimun, refer
to the nearest Distributor DERBI to
perform a control of the brake system.
Refilling the fluid
5 Use only the specified brake
fluid DOT 4
Specified brake fluid:
BRAKE FLUID DOT 4
Follow the next operations:
1. Keep the vehicle in vertical position
with the handlebar centered.
Bremskreislauf
Füllstandkontrolle
Der Tank der Bremsflüssigkeit der
Vorderradbremsen befindet sich im
Lenker, auf der Seite des Gasdrehgriffs.
Führen Sie folgende Schritte durch:
- Stellen Sie das Fahrzeug auf den
Motorradheber und richten Sie den
Lenker gerade aus.
- Der Ölstand sinkt wegen der Abnutzung
der Bremsklötze. Wenn der Stand unter
den unteren Grenzwert sinkt, wenden
Sie sich an einen DERBI Verteiler, damit
er das Bremssystem überprüft.
Bremsflüssigkeit auffüllen
5 Verwenden Sie ausschließlich
Bremsflüssigkeiten der Kategorie
DOT 4.
Vorgeschriebene Flüssigkeit: BRAKE
FLUID DOT 4
Führen Sie folgende Schritte durch:
1. Stellen Sie das Motorrad senkrecht hin
und richten Sie den Lenker gerade aus.
2. Lösen Sie die Befestigungsschrauben
und entnehmen Sie den Deckel des
Behälters.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 69
Frenos
Freins
70
2. Quite la tapa del depósito aflojando los
dos tornillos de fijación
3. Restablezca el nivel utilizando exclusivamente el líquido prescrito sin superar
el nivel máximo.
4.Vuelva a montar la tapa invirtiendo el
orden de las operaciones realizadas
durante el desmontaje.
0 El líquido del circuito de los fre-
nos es peligroso. En caso de contacto accidental lave inmediatamente las
partes afectadas con agua.
5 Asegúrese de que no haya pér-
didas en el circuito y controle que los
tubos y racores no estén plegados ni
deteriorados.
0 La regulación de la bomba del
freno ha sido realizada en la fábrica;
en caso de necesidad, acuda a un
concesionario DERBI. Está terminantemente prohibido variar su regulación, ya que podría dañar seriamente
el sistema de frenos.
2. retirez le couvercle du réservoir en
desserrant les vis de fixation
3. Rétablissez le niveau en utilisant
exclusivement le liquide prescrit sans
surpasser le niveau maximale.
4. Remontez le couvercle.
0
Le liquide du circuit de freins
est dangereux. En cas de contact
accidentel lavez immédiatement les
parties affectées avec de l’eau.
5
Assurez vous qu’il n’y ait pas
de perte sur le circuit et contrôlez
les tubes et les raccords ne présentent pas de plis ou des détériorations.
0
La régulation de la bombe du
frein a été réalisée en usine; si
besoin en est, adressez vous chez
un concessionnaire DERBI. Il est
absolument interdit d’en changer la
régulation sous risque d’endommager sérieusement le système de
freinage.
ef
c
55
El líquid del circuit de frens és
perillós. En cas de contacte accidental,
rentar-se immediatament les parts
afectades amb aigua.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 70
Freni
Brake maintenance • Wartung Bremsen
71
2. Togliere il coperchio del deposito
allentando le due viti di fissaggio
3. Ristabilire il livello usando esclusivamente il liquido prescritto senza
superare il livello massimo.
4. Montare nuovamente il coperchio
invertendo l’ordine delle operazioni
realizzate durante lo smontaggio.
0
Il liquido del circuito dei freni
è pericoloso. In caso di contatto fortuito, lavare immediatamente con
acqua le parti interessate .
5
Assicurarsi che non esistano
perdite nel circuito e controllare che
i tubi e i raccordi non siano piegati
e tantomeno deteriorati.
0
La regolazione della pompa
del freno è stata realizzata nella
fabbrica; in caso di necessità, rivolgersi ad un concessionario DERBI.
E’ tassativamente vietato variare la
regolazione, poiché potrebbe danneggiare seriamente il sistema dei
freni.
2. Remove the tank cap by loosing the
securing bolts.
3. Fill up the fluid at the correct level,
use only the specified liquid.
4. Install the cover in the reverse order
of removal.
0
The circuit of the brake fluid is
dangerous. In case of accidental
contact, clean immediately with
water the affected parts.
5
Make sure there is no leakage
in the circuit and check that the
hoses and the unions are not
damaged and also they shoul not
be twisted.
0
The adjustment of the brake
pump has been done at the factory;
if necessary, go to your nearest
Dealer DERBI. It is forbidden to
change these adjustments, because it can seriously damage the
brake system.
3. Füllen Sie den Behälter mit der
vorgeschriebenen Bremsflüssigkeit auf,
achten Sie darauf, dass Sie den oberen
Grenzwert nicht überschreiten.
4. Geben Sie den Deckel wieder auf den
Behälter, folgen Sie den Schritten in
umgekehrter Reihenfolge.
0
Die Flüssigkeit des Bremskreises ist gefährlich. Wenn Sie aus Versehen mit der Flüssigkeit in Berüh-
rung kommen, waschen Sie die
betroffenen Stellen sofort mit Wasser.
5
Vergewissern Sie sich, dass der
Bremskreis keine undichten Stellen
aufweist und, dass die Bremsschläu-
che und Verbindungen nicht verklebt
oder sonst beschädigt sind.
0
Der Hauptbremszylinder wurde
in der Fabrik eingestellt. Wenden Sie
sich, falls notwendig, an einen DERBI
Vertragshändler. Es ist strengstens
verboten, die Einstellung abzuändern,
da dies das Bremssystem stark
beschädigen könnte.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 71
Frenos
Freins
72
5 Le liquide du circuit de freins
est fortement corrosif; évitez le contact du liquide avec la peinture de
la carrosserie et/ou des composants plastique.
0 Le liquide du circuit de freins
est hygroscopique, (absorbe l’humidité). Si l’humidité du liquide freins
atteint une certaine valeur, le frein
ne fonctionneront pas au niveau
maximale de ses prestations.
N’utilisez jamais liquide de freins
qui soit dans des emballages
ouverts ou partiellement usagés.
En conditions climatiques normales,
le liquide doit être remplacé tous les
deux ans. Cette opération nécessitant
l’intervention d’un personnel spécialiste,
il est indispensable de se rendre chez
un concessionnaire ou un distributeur
DERBI.
5 El líquido del circuito de los
frenos es altamente corrosivo; evite
que se ponga en contacto con la
pintura de la carrocería y/o componentes de plástico.
0 El líquido del circuito de los
frenos es higroscópico, (es decir,
absorbe la humedad). Si la humedad del líquido de los frenos supera
un cierto valor, los frenos no funcionarán al máximo de sus prestaciones.
No utilice nunca líquido para frenos
contenido en envases ya abiertos o
parcialmente usados.
En condiciones climáticas normales,
el líquido se debe sustituir cada 2 años.
Para esta operación que precisa la
intervención de personal especializado,
es indispensable que acuda a un Concesionario o a un Distribuidor DERBI.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 72
Freni
Brake maintenance • Wartung Bremsen
73
5 Il liquido del circuito dei freni è
altamente corrosivo; evitare che
venga a contatto con la vernice
della carrozzeria e/o componenti di
plastica.
0 Il liquido del circuito dei freni è
igroscopico, (cioe’, assorbe l’umidità). Se l’umidità del liquido dei
freni supera un certo valore, i freni
non funzioneranno al massimo
delle loro prestazioni.
Non usare in nessun caso liquido
per freni contenuti in recipienti precedentemente aperti o parzialmente usati.
In condizioni climatiche normali, il
liquido si deve sostituire ogni 2 anni.
Per questa operazione che necessita
l’intervento di personale specializzato, è
indispensabile rivolgersi ad un Concessionario o ad un Distributore DERBI.
5 The brake circuit fluid is highly
corrosive, avoid contact with the
body, painted parts and / or any
plastic parts.
0 The brake circuit fluid is
hygroscopic (it absorbs the moisture). If the moisture of the brake fluid
is higher than its specified value,
the brakes will not work properly.
Under normal weather conditions,
the brake fluid must be replaced every 2
years. For this operation which needs
an special care, go to your nearest Dealer DERBI.
5 Die Flüssigkeit des
Bremskreises ist ätzend. Achten Sie
darauf, dass sie nicht mit dem Lack
der Karosserie und / oder den
Kunststoffkomponenten in Berührung
kommt.
0 Die Bremsflüssigkeit ist
hygroskopisch, (d.h. Feuchtigkeit
aufnehmend). Wenn die Feuchtigkeit
der Bremsflüssigkeit einen
bestimmten Wert überschreitet,
erbringen die Bremsen nicht ihre
optimale Leistung.
Verwenden Sie nie bereits
verwendete Flüssigkeiten oder
Flüssigkeiten, die in offenen
Behältern aufbewahrt wurden.
Bei normalen Witterungsverhältnissen
sollte die Bremsflüssigkeit alle 2 Jahre
ausgetauscht werden. Die
Bremsflüssigkeit darf nur von Fachleuten
ausgetauscht werden, wenden Sie sich
dafür an einen Vertragshändler oder an
einen DERBI Verteiler.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 73
Batería
Batterie
74
Instrucciones de montaje de la batería
- Extraiga el sillín (ver apartado Sillín,
depósito de gasolina y de aceite)
- Colocar la batería en su alojamiento.
- Conectar los bornes positivo y negativo.
Mantenimiento batería
- La batería cuando no se usa se descarga aproximadamente entre un
0,5% y un 1% diario. Este promedio
aumenta con la temperatura. Para
compensar debe hacerse una vez al
mes una carga de recuperación.
- Una batería contiene ácido sulfúrico.
Evítese el contacto con la piel, ojos y
ropa.
¡Precaución!
Al recargar no deberá sobrepasarse
la intensidad de máximo 0,5 ÷ 1 Amperios hora, pues destruiría la batería.
Instructions pour le montage de la batterie.
- Extraire la selle (voir paragraphe Selle,
réservoir d'essence et d'huile)
- Placer la batterie dans son logement.
- Connecter les bornes positive et négative.
Entretien de la batterie
- La batterie non utilisée se décharge
entre 0,5 et 1% par jour environ. Cette
moyenne augmente par temps chaud.
Pour compenser il faut la charger une
fois par mois.
- La batterie contient de l'acide sulfurique.
Eviter tout contact avec la peau, les
yeux et les vêtements.
Attention!
Pour charger la batterie veiller à ne pas
dépasser l'intensité maximum de 0,5 ÷ 1A
par heure pour ne pas l'inutiliser.
ef
c
55
L’electròlit conté àcid sulfúric, eviti el
contacte amb els ulls, la pell o la roba.
En cas de contacte accidental, rentarse immediatament les parts afectades
amb aigua i consultar un metge.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 74
Batteria
Battery maintenance • Wartung Batterie
75
Istruzioni per il montaggio della batteria
- Estrarre la sella (vedere sezione Sella,
serbatoio di benzina e di olio)
- Collocare la batteria nel proprio vano.
- Collegare gli spinotti positivo e negativo.
Manutenzione batteria
- La batteria, se non usata, si scarica tra
un 0,5% e un 1% ogni giorno. Questa
media aumenta con la temperatura.
Per compensare bisogna procedere
alla ricarica una volta al mese.
- Una batteria contiene acido solforico.
Evitare il contatto con la pelle, occhi
ed indumenti.
Attenzione!
Quando si ricarica la batteria non si
deve superare l'intensità massima di 0,5
÷ 1 Ao, altrimenti si distruggerebbe la
batteria.
How to fit the battery
- Pull out the seat (see section on Seat,
fuel and oil tanks)
- Place the battery in its compartment.
- Connect up the positive and negative
terminals.
Maintenance of the battery
- When not in use, the battery will
discharge at a rate of about 0.5% and
1% daily. This average increases with
the temperature. The battery should
be given a top-up charge every month
to compensate for this loss.
- A battery contains sulphuric acid.
Avoid contact with the skin, the eyes,
and clothing.
Caution!
When recharging, do not exceed the
maximum rate of 0.5 to 1 amps per
hour, or the battery will be destroyed.
Anweisungen zur Montage der Batterie
- Den Sitz abnehmen (siehe Abschnitt Sitz,
Kraftstoff- und Ölbehälter)
- Setzen Sie die Batterie in ihre Halterung.
- Schließen Sie den positiven und den
negativen Pol an.
Wartung der Batterie
- Wird sie nicht benutzt, entlädt sich die
Batterie täglich um ca. 0,5% bis 1%.
Dieser Durchschnittswert erhöht sich mit
zunehmender Temperatur. Zum Ausgleich
muß die Batterie einmal im Monat
aufgeladen werden.
- Eine Batterie enthält Schwefelsäure.
Vermeiden Sie den Kontakt mit der Haut,
den Augen und der Kleidung.
Vorsicht!
Beim Aufladen die maximale Stromstärke
von 0,5 ÷ 1A pro Stunde nicht überschreiten,
da dies die Batterie zerstören würde.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 75
Batería
Batterie
76
Changement de la Batterie
S'il fallait changer la batterie veiller à la
remplacer par une batterie de même
capacité et tension de 12 V 6 Ah.
❀
Il vaut mieux faire remplacer la batterie par un Service Officiel DERBI à
cause du problème des déchets car
les batteries contiennent entre autres
substances, de l'acide sulfurique à
ne jeter en aucun cas dans la poubelle domestique.
Inactivité du véhicule pendant une longue période
En cas d’inactivité du véhicule pendant
une longue période, il est nécessaire de
procéder périodiquement à la recharge de
la batterie en tenant en compte que la batterie se décharge complètement approximativement tous les trois mois.
Contrôlez l’état de charge une fois par
mois et en cas de nécessité, rechargez-la.
Au cas ou vous auriez besoin de
démonter la batterie, assurez-vous que les
bornes soient correctement montés au
moment de la remonter; l’inversion des bornes peut endommagée sérieusement les
dispositifs électriques.
Cambio de la Batería
Si hubiera que cambiar la batería,
habría que hacerlo por otra de igual
capacidad y tensión de 12 V 6 Ah.
❀
A causa del problema que representa el desecho de baterías viejas, lo mejor es hacer sustituir la
batería por algún Servicio Oficial
DERBI. Las baterías contienen
entre otras sustancias, ácido sulfú-
rico y en ningún caso deberán
arrojarse a la basura doméstica.
Inactividad del vehículo durante
mucho tiempo
En caso de inactividad del vehículo
durante mucho tiempo, es necesario proceder periódicamente a recargar la batería, teniendo en cuenta que después de
tres meses aproximadamente la batería
se descarga completamente.
Controle el estado de carga una vez al
mes y en caso de necesidad, vuelva a
cargarla.
En caso de que tenga que desmontar
la batería, asegúrese de que la conexión
de los bornes sea correcta cuando la
vuelva a montar; la inversión de los bornes puede dañar los dispositivos eléctricos.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 76
Batteria
Battery maintenance • Wartung Batterie
77
Sostituzione della batteria
Se fosse necessario sostituire la batteria occorre montarne un'altra di pari
capacità e tensione: 12V, 6 Ah.
❀
Per un corretto smaltimento della
baterria esausta, si consiglia di
farla sostituire la batteria da un
Servizio Ufficiale DERBI. Le batterie contengono, tra altre sostanze,
acido solforico e in nessun caso si
devono gettare nei contenitore di
rifiuti organici.
Inattività del veicolo per molto tempo
Nel caso di inattività del veicolo per
molto tempo, è necessario procedere periodicamente alla ricarica della batteria, considerando che, approssimativamente dopo tre
mesi, la batteria si scarica completamente.
Controllare lo stato della carica una volta
al mese ed, in caso di necessità, tornare
nuovamente a ricaricarla.
Nel caso in cui si debba smontare la batteria, assicurarsi che la connessione dei
morsetti sia corretta, quando si ritorna a
montare: l’inversione dei morsetti potrebbe
danneggiare i dispositivi elettrici.
Changing the battery
If the battery has to be changed, it
must be replaced with one of equal
capacity and voltage: 12 V 6 Ah.
❀
Disposal of old batteries is a problem. It is therefore better to
entrust the replacement of your
battery to your Official DERBI Service Agent. Batteries contain,
among other substances, sulphuric
acid, and should never be put in
with domestic rubbish.
Vehicle stop for a long period
In case of having the vehicle stop for a
long period, it is necessary to recharge
the battery periodically, taking into
account that approximately after three
months the battery will be discharged
completely.
Check the charging state of the battery
once a month and verify if is necessary to
recharge it.
In case that you need to remove the
battery, make sure that the posts connections are connected properly when you
install it again; the reverse polarity of its
posts will damage all electrical devices.
Auswechseln der Batterie
Sollte ein Auswechseln der Batterie nötig
sein, verwenden Sie eine neue Batterie mit
derselben Kapazität und einer Spannung
von 12V 6 Ah
❀
Aufgrund der Schwierigkeiten, die die
Entsorgung alter Batterien mit sich
bringt, ist es ratsam, den
Batteriewechsel bei einer offiziellen
DERBI-Servi-cestelle vornehmen zu
lassen. Die Batterien enthalten u.a.
Schwefelsäure und sollten auf keinen
Fall auf den Hausmüll geworfen
werden.
Wenn Sie das Fahrzeug lange Zeit
nicht gebraucht haben
Wenn Sie das Fahrzeug während
langer Zeit nicht brauchen, müssen Sie
regelmäßig die Batterie aufladen.
Bedenken Sie, dass die Batterie nach
ungefähr drei Monaten entladen ist.
Überprüfen Sie die Ladung einmal im
Monat und laden Sie die Batterie, falls
notwendig, auf.
Falls Sie die Batterie ausbauen müssen,
vergewissern Sie sich danach, dass die
Klemmen wieder richtig angebracht
worden sind; Vertauschen Sie die
Polklemmen nicht, denn dies könnte die
elektrische Vorrichtung beschädigen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 77
Batería
Batterie
78
Fusibles
La instalación eléctrica está protegida
por 2 fusibles ubicados en el lado izquierdo del vehículo.
5 Antes de sustituir un fusible fun-
dido, busque y elimine la causa de la
avería que ha provocado su interrupción
5 No trate de sustituir un fusible
utilizando material diferente (por
ejemplo, un trozo de hilo eléctrico) o
un fusible de amperaje superior al
previsto.
Fusible Circuitos protegidos
15 A fusible general
corriente continua
7,5 A
Circuitos protegidos
corriente continua
Fusibles
L’installation électrique est protégée
par 2 fusibles situés sur le coté gauche
du véhicule.
5
Avant de remplacer un fusible
fondu, chercher et éliminer la cause
de la panne qui a provoqué son
interruption
5
N’essayez pas de remplacer
en utilisant un matériel différent (un
morceau de fil électrique) ou un
fusible d’une intensité supérieure à
celle prévue.
Fusible Circuits protégés
15 A fusible général
courant continue
7,5 A
Circuits protégés
courant continue
ef
Tablier iluminación,
neutro, posición
piloto, matricula,
luces cruce / intensiva.
Lumière Tablier,
neutre, position pilote, immatriculation,
Feux de croisement
/route.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 78
Batteria
Battery maintenance • Wartung Batterie
79
Fusibili
L’installazione elettrica è protetta da
2 fusibili ubicati nel lato sinistro del veicolo.
5
Prima di sostituire un fusibile
bruciato, ricercare ed eliminare la
causa del guasto che ha provocato
la sua interruzione
5
Non sostituire un fusibile usando materiale diverso (per esempio
uno spezzone di cavo elettrico) o
un fusibile di amperaggio superiore
al previsto.
Fusibile Circuiti protetti
15 A fusibile generale
corrente continua
7,5 A
Circuiti protetti
corrente continua
Fuses
The electrical installation is protected
by two fuses located at the left side of
the vehicle.
5
Before replacing a blown fuse,
find and repair the cause of such
failure that had caused the fuse to
blow.
5
Do not substitude the fuse by
using a different material (for example, a piece of electrical wire) or a
fuse of a higher amperage.
Fuse Protected circuits
15 A Main fuse
direct current
7.5 A
Protected circuits
direct current
Sicherungen
Die elektrische Anlage wird von 2
Sicherungen auf der linken Seite des
Fahrzeugs geschützt.
5
Bevor Sie eine durchgebrannte
Sicherung auswechseln, versuchen
Sie den Grund der Störung
herauszufinden.
5
Versuchen Sie nicht die
Sicherung durch anderes Material
zu ersetzen (z. B. mit einem Stück
elektrischem Kabel) oder einer
Sicherung mit höherer Amperezahl.
Sicherung berührungsgeschützte Sicherung
15 A Hauptsicherung
Gleichstrom
7,5 A
berührungsgeschützte Sicherung
Gleichstrom
igd
Cruscotto illuminazione, neutro, posizione spia, matricola, luci anabbaglianti/abbaglianti.
IIlumination panel,
neutral, Pilot position, license plate,
Low/high beam.
Instrumentenbrettbeleuchtu
ng, Neutralleuchte,
Standlichtleuchte,
Kennzeichenbeleuchtung,
Abblendlicht / Fernlicht.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 79
Cadena de transmisión
Chaîne de transmission
80
La duración de la cadena de transmisión depende de una lubricación y regulación apropiadas. En caso de que no se
realicen dichas operaciones puede causar
desgastes y daños al piñón y a la corona
dentada, perjudicando sensiblemente las
prestaciones del vehículo. El control se
debe efectuar frecuentemente y se debe
regular por lo menos cada 1.000 Km.
Control
El control debe efectuarse con el vehí-
culo descargado, en posición vertical, y
debe repetirse en las distintas posiciones
de la rueda para controlar que la corona
no presente demasiadas excentricidades.
Si la cadena se afloja o se bloquea,
significa que algunos eslabones están
dañados o agarrotados.
Controle frecuentemente el estado de
los eslabones, rodillos y dientes de la
corona. En caso de desgaste excesivo o
deformación, sustituya el grupo cadena piñón - corona.
La durée de la chaîne de transmission dépend d’une lubrification et d’une
tension appropriées. Au cas ou ces
opérations ne serait pas réalisées cela
peut causer des dégâts et des usures
au pignon et à la couronne dentée, et
porter préjudice aux prestations du
véhicule. Le contrôle doit être effectué
fréquemment et doit être régler au
moins tout les 1.000 Km.
Contrôle
Le contrôle doit être effectuer avec le
véhicule à vide, en position verticale, et
doit recommencé à différents endroits
de la roue pour vérifier que la couronne
ne présente pas trop d’excentricité.
Si la chaîne se détend ou se bloque,
cela signifie que certains maillons sont
abîmés ou usés.
Contrôlez fréquemment l’état des
maillons, articulations et dents de la
chaîne. Au cas de dégât excessif ou
déformation, remplacer le kit chaîne.
ef
30 mm ± 3
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 80
Catena di trasmissione
Drive chain maintenance • Wartung Antriebskette
81
La durata della catena di trasmissione dipende da una lubrificazione e
regolazione appropriate. Nel caso in cui
non si effettuano le sopraindicate operazioni, possono generarsi consumi e
danni al pignone e alla corona dentata,
pregiudicando sensibilmente le prestazioni del veicolo. Il controllo si deve
effettuare frequentemente, regolandola
almeno ogni 1.000 Km.
Controllo
Il controllo deve essere effettuato
con il veicolo scarico, in posizione verticale, e dovrà ripetersi nelle diverse
posizioni della ruota per controllare che
la corona non presenti eccessive
eccentricità.
Se la catena si allenta o si blocca,
significa che alcuni anelli sono danneggiati o grippati.
Controllare frequentemente lo stato
degli anelli, rulli e denti della corona. In
caso di consumo eccessivo o deformazione,si sostituisca il gruppo catena pignone - corona.
The duration of the drive chain
depends on the lubrication and its
appropriate adjustments. In case that
these operations are carried out adequately it can cause it to wear and to
damage the pinion, the ring gear, and
damaging the features of the vehicle.
The control must be done frequently,
and the adjustment at least every 1,000
km.
Check
The test must be done with the vehicle unloaded, in vertical position, and it
must be repeated in different wheel
positions to check that the drive pinion
is not offset excessively .
If the drive chain is loose or locked, it
means that some links are damaged or
seized.
Check the links conditions frequently,
also the pinion rollers and teeth. In case
that is excessively worn or deformed,
replace the drive pinion assembly.
Die Lebensdauer der Antriebskette ist
abhängig von einer sachgerechten
Schmierung und Spannung. Falls Sie die
Kette nicht schmieren oder spannen,
können Schäden im Ritzel oder im
Zahnkranz auftreten, die Leistung der
Fahrzeugs wird dadurch verringert. Die
Antriebskette sollte regelmäßig überprüft
werden und mindestens alle 1’000 km
nachgestellt werden.
Kontrolle
Für die Kontrolle muss das Fahrzeug
entladen und senkrecht ausgerichtet
werden. Die Kontrolle sollte mit den
verschiedenen Radstellungen wiederholt
werden, so dass überprüft werden kann,
dass das Zahnrad keinen Schlag hat.
Wenn die Kette nachlässt oder
blockiert, dann bedeutet das, dass einige
Kettenglieder beschädigt oder verklemmt
sind.
Überprüfen Sie regelmäßig die
Kettenglieder, die Räder und Zähne des
Zahnrades. Im Falle von übermäßigem
Verschleiß ersetzen Sie das Aggregat
Kette - Ritzel - Zahnrad.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 81
Cadena de transmisión
Chaîne de transmission
82
5 No monte nunca una cadena
nueva sobre un piñón y una corona
desgastados o viceversa; los componentes nuevos se desgastarían rápi-
damente.
Lubricación
Realice la lubricación de la cadena cada
500 Km. (si el vehículo se utiliza en carreteras con baches, el intervalo entre una
lubricación y la siguiente debe ser inferior)
empleando exclusivamente productos
específicos para cadenas. El producto se
debe aplicar pulverizándolo en pequeñas
cantidades en los bordes de los rodillos.
5
Ne jamais monter une chaîne
neuve sur un pignon ou une couronne usé ou vice versa; les composants nouveaux se détérioraient
rapidement.
Lubrification
Lubrifiez la chaîne tous les 500 Km.
(si le véhicule est utilisé sur des routes
bosselées, l’intervalle entre les lubrifications devra être inférieure) en employant exclusivement des produits spécifiques pour chaînes. Le produit doit être
appliqué par petites quantités pulvérisé-
es sur les bords des rouleaux.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 82
Catena di trasmissione
Drive chain maintenance • Wartung Antriebskette
83
5
Non montare in nessun caso
una catena nuova sopra un pignone ed una corona consumata o
viceversa; i componenti nuovi si
consumerebbero rapidamente.
Lubrificazione
Realizzare la lubrificazione della
catena ogni 500 Km. (se il veicolo si
usa in strade con buche, l’intervallo tra
una lubrificazione e la seguente deve
essere inferiore) impiegando esclusivamente prodotti specifici per catene. Il
prodotto si deve applicare polverizzandolo in piccole quantità sui bordi dei
rulli.
5
Do not install a new chain over
a worn drive pinion and sprocket,
the new components will damage
soon.
Lubrication
Perform the drive chain lubrication
every 500 km (if the vehicle is used
over a road with holes, the lubrication of
the drive chain will have to be done in
shorter intervals) using only the specific
products for the drive chains. The product must be applied by spraying little
quantities of it all over the roller edges.
5
Montieren Sie nie ein neues
Ritzel auf ein altes Zahnrad oder
umgekehrt. In diesem Fall nützen
sich die neuen Elemente schnell ab.
Schmierung
Schmieren Sie die Kette alle 500 km
(falls das Fahrzeug häufig auf Straßen mit
Schlaglöchern verwendet wird, muss die
Kette häufiger geschmiert werden).
Verwenden Sie dafür nur speziell für
Ketten geeignete Produkte. Sprühen Sie
das Produkt in kleinen Mengen auf die
Außenseite der Räder.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 83
Qué hacer si... se funde una lámpara
Que faire si... une lampe grille
84
Para cambiar las lámparas, desmontar
los tornillos fijación soporte faro. Desenchufe las conexiones eléctricas, y gire el
casquillo para sacar la lampara.
Para el montaje invierta las operaciones realizadas durante el desmontaje.
Lámpara luz
de cruce/intensiva: 12V - 35/35W
Lámpara luz de posición: LED
Lámpara luz posición / stop: LED
Intermitentes
Para acceder a las lámparas de los
intermitentes, realice las siguientes operaciones:
- afloje el tornillo situado en la parte posterior del intermitente y quite el cristal
intermitente. Presione, gire y saque la
lámpara.
Lampara intermitentes 12V10W.
Lampara luz matricula 12V 5W.
Pour changer les lampes, démontez
les vis de fixation du support phare.
Débranchez les connexions électriques et
tournez le culot pour en retirer la lampe.
Pour le montage inversez les opéra-
tions réalisées durant le démontage.
Lampe feu de
croisement/ feu de route: 12V-35/35W
Lampe feu de position: LED
Lampe feu de position / stop: LED
Clignotants
Pour accéder aux lampes de clignotants, réalisez les opérations suivantes:
Dévissez la vis située sur la partie
supérieure du clignotant et retirez le verre
du clignotant. Appuyez, tournez et sortez
la lampe.
Lampe clignotants: 12V10W.
Lampe de la plaque
d’immatriculation:
12V 5W.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 84
Che fare se...si brucia una lampada
What to do if... the bulb is burned out • Was tun... wenn eine Glühbirne durchbrennt?
85
Per cambiare le lampade, smontare i
perni di fissaggio supporto faro. Scollegare le connessioni elettriche e ruotare lo
zoccolo per togliere la lampada.
Per il montaggio invertire le operazioni
realizzate durante lo smontaggio.
Lampada luce anabbagliante /
abbagliante: 12V-35/35W
Lampada luce di posizione: LED
Lampada luce posizione / stop: LED
Intermittenti
Per accedere alle lampade degli intermittenti, realizzare le seguenti operazioni:
allentare il perno situato nella parte
posteriore dell’intermittente, togliendo il
vetro intermittente. Premere, ruotare e
togliere la lampada.
Lampade intermittenti 12V10W.
Lampada luce targa 12V 5W.
To change the bulb, remove the bulb
securing bolts. Disconnect the electrical
connections, and then turn the socket to
remove the bulb.
Installation is in the reverse order of
removal.
Low and high beam bulb:
12V-35/35W
Position light bulb: LED
Brake / position lamp: LED
Turn signals
To access to the turn signals bulbs,
follow the next operations:
Loosen the bolt located at back of
the turn signal
And remove turn signal glass cover.
Press and turn the bulb to remove it.
Turn signals: 12V10W.
License plate light: 12V 5W.
Um die Glühbirne auszuwechseln, müssen
Sie die Befestigungsschraube der
Scheinwerferhalterung lösen. Trennen Sie die
elektrischen Anschlüsse und drehen Sie die
Buchse, um die Glühbirne herauszunehmen.
Um die Glühbirne wieder einzubauen,
folgen Sie den Schritten in umgekehrter
Reihenfolge.
Glühbirne Abblendlicht / Fernlicht: 12V-35/35W
Glühbirne Standlicht: LED
Glühbirne Standlicht / Parklicht: LED
Blinkleuchten
Um auf die Glühbirnen der Blinkleuchten
zugreifen zu können, gehen Sie
folgendermaßen vor:
Lockern Sie die Schraube, die sich hinten
in der Blinkleuchte befindet und entfernen Sie
das Schutzglas. Drücken Sie die Glühbirne
hinein, drehen Sie sie und nehmen Sie sie
heraus.
Glühbirne Blinkleuchten 12V10W.
Glühbirne Kennzeichenbeleuchtung 12V
5W.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 85
Qué hacer si... se debe orientar el faro
Que faire si... on doit orienter le phare
86
Faro
Realice las siguientes operaciones:
1. Ponga el vehículo en condiciones de
empleo, sin carga, con los neumáticos inflados a la presión prescrita
sobre una superficie llana a 10 m.
de distancia de una pantalla blanca
que debe colocarse en penumbra.
Asegúrese de que el eje del vehículo esté perpendicular a la pantalla.
2. Trace en la pantalla una línea horizontal cuya altura desde el suelo
corresponda a 80 ÷ 82 cm.
3. Encienda la luz de cruce y oriéntela
de forma que la línea de demarcación horizontal entre la zona oscura
e iluminada no esté por encima de la
línea horizontal trazada en la pantalla.
4. En caso contrario, regule el faro con
el tornillo "A".
Phare
Réalisez les opérations suivantes:
1. Mettez le véhicule en conditions
d’utilisation, sans charge, avec les
pneumatiques gonflés à la pression
prescrite sur une surface plane à 10
m. de distance d’un tableau blanc qui
doit être situé à la pénombre (Fig. 1).
S’assurez que l’axe du véhicule est
perpendiculaire au tableau.
2. Tracez sur le tableau une ligne
horizontale dont la hauteur doit
correspondre à 80 ÷ 82 cm du sol.
3. Allumez le feu de croisement et
orientez-le de façon à ce que la ligne
démarcation horizontale entre la
zone obscure et illuminée ne soit pas
au dessus de la ligne horizontale
tracée sur le tableau.
4. En cas contraire, réglez le phare à
l’aide de la vis “A”.
m. 10
80 - 82 cm
ef
A
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 86
Che fare se... si deve orientare il faro
What to do if... the beam needs to be aimed • Was tun... wenn der Scheinwerfer gerichtet werden muss?
87
Faro
Realizzare le seguenti operazioni:
1. Predisporre il veicolo in condizioni
d’impiego, senza carica, con i pneumatici gonfiati alla pressione prescritta sopra una superficie piana a 10 m.
di distanza da uno schermo bianco
collocato in penombra (Fig. 1). Assicurarsi che l’asse del veicolo sia perpendicolare allo schermo.
2. Tracciare sullo schermo una linea
orizzontale la cui altezza dal suolo
corrisponda a 80 ÷ 82 cm.
3. Accendere la luce anabbagliante
orientandola in modo che la linea di
riferimento orizzontale tra la zona
scura ed illuminata non sia al di
sopra della linea orizzontale tracciata
sullo schermo.
4. In caso contrario, regolare il faro con
la vite “A”.
Beam
Follow the next operations:
1. Place the vehicle over a flat surface
without loads, with the tyres inflated
at the specified tyre pressure and in
front of a white screen, at 10 meters
of distance, that must be placed
under a dark area (fig. 1). Make sure
that the vehicle axis is perpendicular
to the screen.
2. Draw a horizontal line on the screen,
its height should be over 80 ~ 82 cm
from the floor.
3.Turn on the lights and aim the beam
of light in such a way that the light is
at the horizontal line, between the
dark and illuminated area, and it
should not be over the horizontal line
marked on the screen.
4. In opposite case, adjust the headlight
beam whit the bolt “A”
Scheinwerfer
Führen Sie folgende Schritte durch:
1. Stellen Sie das Fahrzeug im
normalen Betriebszustand, d. h. ohne
Belastung und mit dem
vorgeschriebenen Reifendruck, auf
eine flache Oberfläche 10 Meter von
einer weißen Leinwand entfernt (die
Leinwand sollte im Halbdunkeln
liegen), siehe Abb. 1. Vergewissern
Sie sich, dass die Achse des
Fahrzeugs senkrecht zur Leinwand
steht.
2. Zeichnen Sie auf die Leinwand eine
horizontale Linie, die vom Boden her
80 ÷ 82 cm hoch ist.
3. Richten Sie das Abblendlicht so ein,
dass die horizontale
Abgrenzungslinie zwischen der
dunklen und der erleuchteten Zone
nicht über der horizontalen Linie auf
der Leinwand liegt.
4. Ist dies nicht der Fall, müssen Sie
den Scheinwerfer mit der
Schraube
“A”
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 87
Qué hacer si... se debe regular el ralentí
Que faire si... on doit régler le ralenti
88
5 La regulación del ralentí debe
realizarse con el motor caliente.
Antes de realizar esta operación
asegúrese de que el mando del
acelerador tenga la holgura prescrita.
En caso de necesidad, regule la
holgura de la transmisión del acelerador. Para ello, diríjase a un Concesionario o a un Distribuidor
DERBI.
Para la regulación del ralentí, realice
las siguiente operaciones:
Ponga en marcha el motor, luego
apriete o afloje el tornillo "A" (Fig. 1)
para regular el ralentí hasta obtener el
régimen mínimo prescrito (1400 ± 100
r.p.m. aproximadamente)
En caso de dificultad, diríjase a un
Concesionario o Distribuidor DERBI.
5 Le réglage du ralenti doit être
réalisé moteur chaud. Avant de réaliser cette opération assurez-vous
que le jeu prescrit pour la commande d’accélération soit correcte.
En cas de nécessité, régler le jeu
de la commande de l’accélérateur.
Pour cela, dirigez-vous vers un
concessionnaire ou un distributeur
DERBI.
Pour régler le ralenti, réalisez les
opérations suivantes:
Mettez en marche le moteur, puis
dévisser légèrement la vis “A” (Fig. 1)
pour régler le ralenti jusqu’à obtenir
minimum prescrit (1400 ± 100 r.p.m.
approximativement)
En cas de difficultés, dirigez vous à
un concessionnaire ou distributeur
DERBI.
Fig. 1
A
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 88
Che fare se... si deve regolare il minimo
What to do if... the idle speed must be adjusted • Was tun... wenn der Leerlauf reguliert werden muss?
89
5 La regolazione del minimo si
realizza con il motore a caldo.
Prima di realizzare questa operazione assicurarsi che il comando
dell’acceleratore abbia l’ampiezza
prescritta.
In caso di necessità, regolare
l’ampiezza della trasmissione
dell’acceleratore. Per questo, rivolgersi ad un Concessionario o ad un
Distributore DERBI.
Per la regolazione del minimo,
realizare le seguenti operazioni:
Avviare il motore, successivamente
stringere o allentare il perno “A” (Fig. 1)
per regolare il minimo fino ad ottenere il
regime minimo prescritto (1400 ± 100
g/m approssimativamente)
In caso di difficoltà, rivolgersi ad un
Concessionario o Distributore DERBI.
5 The adjustment must be done
with the hot engine. Before to do
this operation, make sure that the
throttle grip has the specific cleareance. In case of need, adjust the
throttle transmission cleareance. To
do this, go to your nearest Dealer
or Distributor DERBI.
For idling adjustment, perfom the
following operations:
Start the engine, then tighten or loosen the bolt “A” (Fig 1) to adjust the idle
until you get to the specified value
(1,400 +/– 100 r.p.m approx.)
In case of trouble, go to your nearest
Dealer or Distributor DERBI.
5 Der Leerlauf sollte bei
warmem Motor reguliert werden.
Vergewissern Sie sich zuerst, ob
der Gasdrehgriff über das
vorgeschriebene Spiel verfügt.
Stellen Sie, falls notwendig, das
Spiel des Gasgriffes ein. Wenden
Sie sich dafür an Ihren
Vertragshändler oder DERBI
Verteiler.
Regulieren Sie den Leerlauf
folgendermaßen:
Starten Sie den Motor, danach
lockern oder ziehen Sie die Schraube
“A” (Abb. 1) an, um den Leerlauf auf die
vorgeschriebene Drehzahl
nachzustellen (ca. 1400 ± 100 U/min).
Falls Sie Schwierigkeiten haben,
wenden Sie sich an einen
Vertragshändler oder DERBI Verteiler.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 89
Qué hacer si... se deben regular los frenos
Que faire si... vous devez régler les freins
90
0 Controle periódicamente el
estado de desgaste de las pastillas
de los frenos (Fig. 1). Si el espesor
incluso de una sola pastilla es de
1,5 mm. acuda a un Concesionario
o Distribuidor DERBI. Después de
sustituir las pastillas, no use el
vehículo antes de haber accionado
la palanca de freno varias veces
con el fin de ajustar los pistones y
para que el recorrido de la palanca
vuelva a su posición correcta.
Frenos de disco delantero y trasero
El desgaste del disco y de las pastillas se compensan automáticamente.
Por lo tanto, no tiene efecto en el funcionamiento del freno. Por esta razón
no es necesario regular el mismo. Si
accionando la palanca del freno,
encuentra que es demasiado elástico,
esto se debe seguramente a la presencia de aire en el circuito o a la irregularidad de funcionamiento del mismo freno.
0 Contrôlez périodiquement
l’état d’usure des plaquettes de
frein (Fig. 1). Si l’épaisseur même
d’une seule plaquette est inférieure
à 1,5 mm. Rendez-vous au plus
vite à un concessionnaire ou un
distributeur DERBI. Après avoir
remplacé les plaquettes, n’utilisez
pas le véhicule avant d’avoir actionné à plusieurs reprises le levier de
frein afin d’ajuster les pistons et
pour que parcours du levier revienne à la position correcte.
Freins à disque avant et arrière
L’usure du disque et des plaquettes
de frein se compense automatiquement. Par conséquent, il n’ y a pas
d’effet sur le fonctionnement du freinage. Pour cette raison il n’est pas nécessaire de le régler. Si en actionnant le
levier de frein vous trouvez que c’est
trop élastique, c’est très certainement
du à la présence d’air dans le circuit de
freinage ou à un fonctionnement irrégulier.
1,5 mm
Fig. 1
ef
c
55
Controli periòdicament el desgast de
les pastilles de fre (fig. 1) Si l’espessor,
(encara que sigui d’una sola pastilla) és
inferior a 1,5 mm. acudeixi a un
Concessionari DERBI. Després de
substituir les pastilles, no faci servir el
vehicle sense abans haver fet funcionar
el fre. Així s’ajusten els pistons i el
recorregut de la palanca torna a la seva
posició correcta.
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 90
Che fare se... si devono regolare i freni
What to do if... the brakes need to be adjusted • Was tun... wenn die Bremsen eingestellt werden müssen?
91
0 Controllare periodicamente lo
stato del consumo delle pasticche
dei freni (Fig. 1). Se lo spessore di
una sola pasticca è di 1,5 mm.
rivolgersi ad un Concessionario o
Distributore DERBI. Dopo aver sostituito le pasticche, non usare il veicolo prima di aver azionato la leva
del freno varie volte con il fine di
regolare i pistoni e finché il percorso della leva ritorni alla sua posizione corretta.
Freni a disco anteriore e posteriore
Il consumo del disco e delle pasticche si compensano automaticamente.
Pertanto non ha effetto nel funzionamento del freno. Per questa ragione
non è necessario regolare il medesimo.
Se azionando la leva del freno, ci si
accorge che è eccessivamente elastico,
questo si deve sicuramente alla presenza d’aria nel circuito o alla irregolarità di
funzionamento dello stesso freno.
0 Check periodically if the brake
pads are worn (Fig. 1). If the width
of just one pad is 1.5 mm, go to
your nearest Dealer or Distributor
DERBI. After replacing the brake
pads, do not use the vehicle before
pressing the brake lever to adjust
the pistons and so the brake lever
returns to its correct position.
Front and back brake pads
The brake pads and brake disc wear
compensate by itself automatically. So,
it does not have an effect over the
brake performance. Because of this
reason it is not necessary to adjust it. If
the brake lever is pressed, and you find
it too soft, this must be because of the
pressence of air inside the brake circuit
or because it exists an irregularity at the
brake system. In this case, and taking in
to account the basic function of it, it is
necessary to take the vehicle to your
nearest Dealer or Distributor DERBI.
0Überprüfen Sie regelmäßig den
Abnutzungszustand der
Bremsklötze (Abb. 1). Wenn die
Dicke des Bremsbelags 1,5 mm
beträgt, wenden Sie sich an einen
Vertragshändler oder DERBI
Verteiler. Nach dem Ersatz der
Bremsklötze, können Sie Ihr
Fahrzeug erst in Betrieb nehmen,
wenn Sie den Bremshebel
mehrmals betätigt haben, so dass
der Kolben und der Betätigungsweg
angepasst werden.
Vordere und hintere
Scheibenbremsen
Die Abnutzungserscheinungen der
Scheiben und der Klötze gleichen sich
automatisch aus. Die Abnützung hat
also keine Auswirkung auf die
Funktionsweise der Bremsen. Deshalb
ist es nicht notwendig den Betrieb zu
regulieren. Wenn Sie die Bremse
betätigen und merken, dass sie zu stark
nachgibt, dann liegt es daran, dass Luft
im Kreislauf ist oder, dass eine
Unregelmäßigkeit im Bremssystem
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 91
Qué hacer si... se deben regular los frenos
Que faire si... vous devez régler les freins
92
En este caso, sobre todo considerando
el rol fundamental que asumen los frenos en la seguridad de conducción, es
necesario llevar el vehículo a un Concesionario o Distribuidor DERBI.
5 La presencia en carretera de
arena, barro, nieve mezclada con
sal, etc., puede reducir drásticamente la duración de las pastillas.
Para evitar este inconveniente, le
aconsejamos que lave el vehículo
con mayor frecuencia en dichas
condiciones.
Dans ce cas, considérant par dessus
tout que les freins sont la sécurité pendant la conduite, il est nécessaire de
porter le véhicule à un concessionnaire
ou à un distributeur DERBI.
5 La présence de sable, boue,
neige mélangé avec du sel, etc.,
peut réduire conséquemment les
plaquettes de frein. Pour éviter ce
problème nous vous conseillons de
laver votre véhicule plus régulièrement dans ces conditions
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 92
Che fare se... si devono regolare i freni
What to do if... the brakes need to be adjusted • Was tun... wenn die Bremsen eingestellt werden müssen?
93
In questo caso, considerando soprattutto il ruolo fondamentale che assumono i freni nella sicurezza della guida, è
necessario portare il veicolo ad un Concessionario o Distributore DERBI.
5 La presenza in strada di sab-
bia, fango, neve mescolata con
sale, ecc., può ridurre drasticamente la durata delle pasticche. Per evitare questo inconveniente, consigliamo di lavare il veicolo con maggior frequenza nelle sopraindicate
condizioni.
5 The roads with snow mixed
with salt, mud, and sand etc., can
reduce drastically the brake pad
duration. To avoid this, we recommend you to wash the vehicle frequently when driving under those
conditions.
aufgetreten ist. Bedenken Sie, dass die
Bremsen eine ausschlaggebende Rolle
in der Sicherheit Ihres Fahrzeuges
spielen. Lassen Sie es deshalb von
einem Vertragshändler oder DERBI
Verteiler anpassen.
5 Sand, Schlamm, Schnee mit
Salz, etc. auf den Straßen können
die Lebensdauer der Bremsklötze
erheblich beeinträchtigen. Um dies
vorzubeugen, empfehlen wir Ihnen,
dass Sie Ihr Fahrzeug bei solchen
Verhältnissen häufiger waschen.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 93
Qué hacer si... se debe regular el acelerador... se debe regular el embrague
Que faire si... vous devez régler l’accélérateur... vous devez régler l’embrayage
94
Acelerador
Realice las siguientes operaciones:
1. Ponga el vehículo sobre el caballete
lateral.
2. Asegúrese que doblando el manillar
completamente hacia la derecha o hacia
la izquierda, el mando del acelerador
gire libremente.
3. Controle el recorrido en vacío del mando
que debe ser de 4 mm aproximadamente. Si es necesario, proceda a su regulación: afloje la contratuerca "A" e intervenga en el reglaje "B". Después de
haber realizado la regulación, apriete la
contratuerca "A".
Embrague
Realice las siguientes operaciones:
1. Ponga el vehículo sobre el caballete
lateral.
2. La palanca de mando del embrague en
el manillar, debe presentar en su extremo un recorrido en vacío de unos 8
mm. Intervenga en el tornillo de reglaje
"C". En el caso de que el embrague "no
se acople" o que "permanezca pegado"
regule el tornillo de reglaje en el interior
de la tapa derecha. Haga realizar esta
operación en un Concesionario o Distribuidor DERBI.
Accélérateur
Réalisez les opérations suivantes:
1. Mettez le véhicule sur la béquille latérale.
2. Assurez-vous que tournant le guidon à
droite ou à gauche, la commande d’accé-
lération fonctionne correctement.
3. Contrôlez le trajet à vide de la commande qui doit être de 4 mm approximativement. Si c’est nécessaire, procédez à
son réglage: dévissez le contre écrou “A”
(Fig. 1) et intervenez sur le réglage “B”.
Après avoir réalisez le réglage, serrez le
contre écrou “A”.
Embrayage
Réalisez les opérations suivantes:
1. Mettre le véhicule sur la béquille latérale.
2. Le levier de commande d’embrayage doit
présenter en son extrémité in trajet à
vide de 8 mm environ. Intervenez sur la
vis de réglage “C” (Fig. 2). Dans le cas
ou l’embrayage “ne s’accouplerait pas “
ou “qu’il resterait en permanence collé”
régler la vis de réglage sous le couvercle
droit. Faites réaliser cette opération par
un concessionnaire ou un distributeur
DERBI.
Fig. 1
Fig. 2
ef
B A
C
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 94
Che fare se... si deve regolare l’acceleratore... si deve regolare la frizione • What to do if... the throttle and clutch need to be
adjusted • Was tun... wenn das Gaspedal eingestellt werden muss?... wenn die Kupplung eingestellt werden muss?
95
Acceleratore
Realizzare le seguenti operazioni:
1. Collocare il veicolo sopra al cavalletto
laterale.
2. Assicurarsi che piegando il manubrio
completamente verso destra o verso
sinistra, il comando dell’ acceleratore
giri liberamente.
3. Controllare il percorso a vuoto del
comando che deve essere approssimativamente di 4 mm. Se fosse necessario, procedere alla sua regolazione:
allentare il controdato “A” (Fig. 1) ed
intervenire nella regolazione “B”. Dopo
aver realizzato la regolazione, stringere
il controdato “A”.
Frizione
Realizzare le seguenti operazioni:
1. Collocare il veicolo sopra al cavalletto
laterale.
2. La leva di comando della frizione nel
manubrio deve presentare nel suo
estremo un percorso a vuoto di almeno
8 mm. Intervenire nella vite di regolazione “C” (Fig. 2). Nel caso in cui la frizione “non entri” o “rimanga incollata”,
regolare la vite di regolazione all’interno del coperchio destro. Realizzare
questa operazione da un Concessionario o Distributore DERBI.
Throttle
Perform the following operations:
1. Place the vehicle over the side stand.
2. Make sure that the throttle grip turns
freely when the handlebar is turned
to the left or right side.
3.Check the free clearance has to be
around 4 mm. If necessary, proceed
to its adjustment: loosen the locknut
“A” (Fig.1) and adjust the timing “B”.
After doing the adjustment, press the
locknut “A”.
Clutch
Perform the following operations:
1. Place the vehicle over the side stand
2. Check the free clearance which has
to be around 8 mm. Adjust the timing
“C”. (Fig. 2). In case that the clutch
does not “engage” or if it “stays stucked” adjust the timing bolt inside the
right side of the cover. This operation
must be done by your nearest Dealer
or Distributor de DERBI.
Gaspedal
Führen Sie folgende Schritte durch:
1. Geben Sie das Fahrzeug seitlich auf den
Motorradheber;
2. Vergewissern Sie sich, dass Sie den
Gasdrehgriff frei durchdrehen können,
wenn Sie den Lenker ganz nach links
oder nach rechts beugen.
3. Überprüfen Sie den Leerweg des Griffes,
er sollte ca. 4 mm betragen. Falls
notwendigen, stellen Sie den Griff nach:
Lockern Sie die Gegenmutter “A” (Abb.
1) und passen Sie die Einstellung “B” an.
Befestigen Sie nach der Regulierung die
Gegenmutter “A”.
Kupplung
Führen Sie folgende Schritte durch:
1. Geben Sie das Fahrzeug seitlich auf den
Motorradheber;
2. Der Kupplungshebel des Lenkers muss
ganz Außen einen Leerweg von 8 mm
aufweisen. Andernfalls passen Sie die
Einstellungsschraube “C” (Abb. 2) an.
Falls die Kupplung nicht einkuppelt oder
stecken bleibt, passen Sie die
Einstellungsschraube im Inneren der
rechten Klappe an. Lassen Sie dies von
einem Vertragshändler oder DERBI
Verteiler tun.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 95
Qué hacer si... inactividad del vehículo durante mucho tiempo
Que faire si... le véhicule est inactif pendant une longue période
96
Le aconsejamos que realice las
siguientes operaciones:
1. Efectúe la limpieza general del vehí-
culo y luego cúbralo con una lona (no
use materiales sintéticos).
2. Consuma todo el combustible del
vehículo, aplique grasa antioxidante
en las partes metálicas sin pintar,
levante las ruedas del terreno apoyando el chasis sobre dos cuñas de
madera.
3. Con el motor parado y con el pistón
en punto muerto inferior, desmonte la
bujía, vierta a través de su orificio
10÷15 cc. de aceite SAE 10W/40,
accione 3 - 4 veces el pulsador de
arranque haciendo funcionar el motor
durante algunos minutos; luego
monte la bujía.
4. Por lo que se refiere a la batería, siga
las normas indicadas en el capítulo
MANTENIMIENTO, apartado BATERÍA.
Nous vous conseillons de réaliser les
opérations suivantes:
1. Effectuez le nettoyage général du
véhicule puis après couvrez le avec
une bâche(ne pas utilisez de matériel
synthétique).
2. Consommez tout le combustible du
véhicule, applique de la graisse sur
toutes les parties métalliques non
peintes, levez les roues du sol en
mettant sous le châssis deux rondins
de bois.
3. Avec moteur arrêté et le piston au
point mort inférieur, démonter la bougie, versez à travers son trou 10÷15
cc. d’huile SAE 10W/40, et actionner
3 ou 4 fois le démarreur en faisant
fonctionner le moteur durant quelques minutes.
4. en ce qui concerne la batterie, suivez
les instructions indiquées au chapitre
MAINTENANCE, paragraphe BATTERIE.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 96
Che fare se... inattività del veicolo per molto tempo
What to do if... the vehicle is stored for long periods • Was tun... wenn das Fahrzeug lange Zeit nicht benutzt wird?
97
Consigliamo di realizzare le seguenti
operazioni:
1. Effettuare la pulizia generale del veicolo e successivamente coprirlo con
una olona (non usare materiali sintetici).
2. Consumare totalmente il combustibile
del veicolo, applicando grasso antiossidante nelle parti metalliche senza
verniciare, sollevando le ruote dal
terreno e appoggiando il telaio sopra
due zeppe di legno.
3. Con il motore spento e con il pistone
nel punto morto inferiore, smontare la
candela, versare attraverso il suo orifizio 10÷15 cc. di olio SAE 10W/40,
azionando 3 - 4 volte il pulsante
d’avviamento facendo funzionare il
motore durante alcuni minuti; effettuato ciò, montare la candela.
4. Per quanto riguarda la batteria,
seguire le norme indicate nel capitolo
MANUTENZIONE, paragrafo BATTERIA.
We recommend you to do the following:
1. Clean the vehicle thoroughly, and
then cover it with a canvas cover (do
not use synthetic fabrics)
2. Use all the fuel left in the vehicle
tank, and apply a coat of non-rust
grease to the unpainted metallic
parts, lift the wheels from the ground
and place the chassis on two wodden
wedges.
3. With the engine stopped and the piston in the bottom dead center position, remove the spark plug, and pour
10÷15 cc. SAE 10W/40 oil. Start the
engine by pressing the starter switch
3 or 4 times and let it run for several
minutes, make sure the spark plug is
installed correctly.
4. Relative to the battery maintenance,
follow the rules indicated at the maintenance chart, under the title BATTERY.
Wir empfehlen Ihnen, folgendermaßen
vorzugehen:
1. Reinigen Sie das Fahrzeug gründlich
und decken Sie es mit einer Plane zu
(verwenden Sie keine synthetischen
Materialien).
2. Verbrauchen Sie den Kraftstoff,
tragen Sie auf die nicht lackierten
Metallflächen Rostschutzmittel auf,
heben Sie die Räder an und stützen
Sie das Fahrgestell auf zwei
Holzkeile.
3. Stellen Sie den Motor ab und geben
Sie den Kolben in den unteren
Totpunkt, bauen Sie die Zündkerze
aus und füllen Sie in die Öffnung
10÷15 cm3 SAE 10W/40 Öl ein,
indem Sie drei- bis viermal den
Starterknopf betätigen und den Motor
während einigen Minuten laufen
lassen.
4. Bezüglich der Batterie, folgen Sie
den Anweisungen des Kapitels
WARTUNG, Abschnitt BATTERIE.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 97
Qué hacer si... se debe limpiar el vehículo
Que faire si ... vous devez laver le véhicule
98
Primero hay que ablandar la suciedad y el barro que se han depositado
sobre la carrocería, con un chorro de
agua a baja presión. Después de haber
realizado esta operación, quite el barro
y la suciedad con una esponja suave
para carrocería utilizando una mezcla
de agua y champú (2- 4 % de champú
disuelto en agua).
Luego, enjuague bien la carrocería
con agua y séquela con un paño de
gamuza.
Si se desea sacar brillo con ceras
silicónicas, es obligatorio lavar antes el
vehículo.
1 Los detergentes contaminan el
agua. Por lo tanto, debe lavar el vehículo en zonas preparadas para recoger y
depurar los líquidos utilizados durante
el lavado.
Tout d’abord il faut ramollir la saleté
et la boue qui se sont déposées sur la
carrosserie avec de l’eau à basse pression et une éponge douce spéciale pour
carrosseries en utilisant une solution au
2 ou 4% de shampooing dans de l’eau.
Rincez ensuite la carrosserie avec
de l’eau et essuyez la avec un tissus
doux.
Si vous désirez la lustrer avec des
cires au silicone, il faudra tout d’abord
laver le véhicule.
1 Les détergents contaminent l’eau.
IL faut pourtant laver votre véhicule
dans des zones préparées pour récupé-
rer et dépurer les liquides résultants du
nettoyage.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 98
Che fare se... si deve pulire il veicolo
What to do if... the vehicle needs to be clean • Was tun... beim Reinigen des Fahrzeugs?
99
Come prima cosa si deve ammorbidire la sporcizia e il fango depositato sulla
carrozzeria con un getto d’acqua a
bassa pressione. Dopo aver realizzato
questa operazione, togliere il fango e la
sporcizia con una spugna morbida per
carrozzeria usando una mescola
d’acqua e shampoo (2- 4 % di shampoo
diluito in acqua).
Successivamente, sciacquare accuratamente la carrozzeria con acqua e
asciugarla con un panno di camoscio.
Se si desidera applicare cere siliconiche, è obbligatorio lavare prima il veicolo.
1 Il detergenti inquinano l’acqua. Per-
tanto si deve lavare il veicolo in zone
preparate per raccogliere e depurare i
liquidi usati durante il lavaggio.
Firstly, soften the dirt and mud that is
all over the body of the vehicle, using a
low pressure jet of water. After doing
this operation, remove the dirt and mud
with a soft sponge special for bodywork
and use a mixture of water and soap to
wash it (2 – 4 % of soap dissolved in
water).
Then, wash the body properly and
dry it with a chamois leather.
If you would like to make it shinny
with silicon waxes, the vehicle must be
washed firstly.
1 Soaps pollutes the water so, wash
the vehicle in areas where the water
can be recollected and purified.
Zuerst müssen die Verschmutzungen
der Karosserie mit einem
Niederdruckwasserstrahl weichgespült
werden. Entfernen Sie Schlamm und
Verschmutzungen mit einem weichen,
für Karosserien geeigneten Schwamm
mit Hilfe von einer Mischung von
Wasser und Haarwaschmittel (2 - 4 %
Haarwaschmittel in Wasser aufgelöst).
Spülen Sie die Karosserie danach
gut mit Wasser ab und trocknen Sie sie
mit einem Ledertuch.
Wenn Sie den Lack mit Silikonwachs
behandeln wollen, damit Ihr Motorrad
glänzt, müssen Sie es zuerst reinigen.
1 Reinigungsmittel sind
umweltschädlich. Waschen Sie Ihr
Fahrzeug deshalb an einem Ort, wo das
Abwasser aufgefangen und geklärt werden kann.
igd
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 99
Qué hacer si... se debe limpiar el vehículo
Que faire si ... vous devez laver le véhicule
100
5 No utilice nunca chorros de
agua de presión elevada, ya que
podrían dañar los componentes
eléctricos del vehículo.
5 No lave nunca el vehículo bajo
el sol, especialmente durante el
verano, ya que el champú, secán-
dose en la carrocería caliente antes
del enjuague, puede dañar la pintura. No utilice nunca trapos empapados con gasolina, nafta o petróleo
para lavar las superficies pintadas
o de material plástico, para evitar
que pierdan su brillo o se alteren
sus características mecánicas.
5 N’utilisez pas de l’eau à haute
pression, les composants électriques pouvant être endommagés..
5 Ne lavez jamais votre véhicule
sous le soleil, spécialement en été
car la peinture pourrait s’abîmer
sou l’effet du shampooing sec.
N’utilisez jamais des torchons
imprégnés avec de l’ essence,
naphtaline ou pétrole pour laver les
surfaces peintes ou plastiques pour
ainsi éviter qu’elles perdent la brillance ou que ses caractéristiques
mécaniques soient altérées.
ef
Senda R/SM 125 4T Baja 22/11/06 10:25 Página 100
