DENVER WCM-8010MK3 Quick start guide [en, de, it, es, fr +3]

October-2023

Safety information
Please read the safety instructions carefully

before using the product for the first time and
keep the instructions for future reference.

1. This product is not a toy. Keep it out of
reach of children.

2. Keep product out of the reach of children
and pets to avoid chewing and swallowing.

3. Never use old and new batteries or different
types of batteries together in main unit.
Remove the batteries when you are not
using the system for a longer period of time.
Check the polarity (+/-) of the batteries when
inserting them in the product. Wrong
positioning can cause an explosion.
Batteries are not included.

4. Product operating and storage temperature
is from -20 degree Celsius to 40 degree
Celsius. Under and over this temperature
might affect the function.

5. Never open the product. Repairs or service
should only be performed by qualified
personnel.

6. Do not expose to heat or direct sunlight!

7. Do not use non original accessories together
with the product as this can make the
product functionality abnormal.

ENG 01

1. Instructions

1.1 General Description
This digital trail camera with MMS function
(built-in antenna) can work automatically
day and night. It can be triggered by any
movement of human (or animals) in a certain
region monitored by motion sensor, and then
automatically captures pictures (up to 12M
pixels) or records 1080p or HD video clips.
During daytime it begins to take color photos
and video till light is not enough, then it begins
to take monochrome photos and video.
It supports 2G/GSM/MMS/SMTP/SMS. And it is
waterproof IP65.

1.2 Camera Body Interface
It has the following interfaces: USB Type C
connector, MICRO SD-Card Slot, Standard SIM
card slot, external DC power connector.

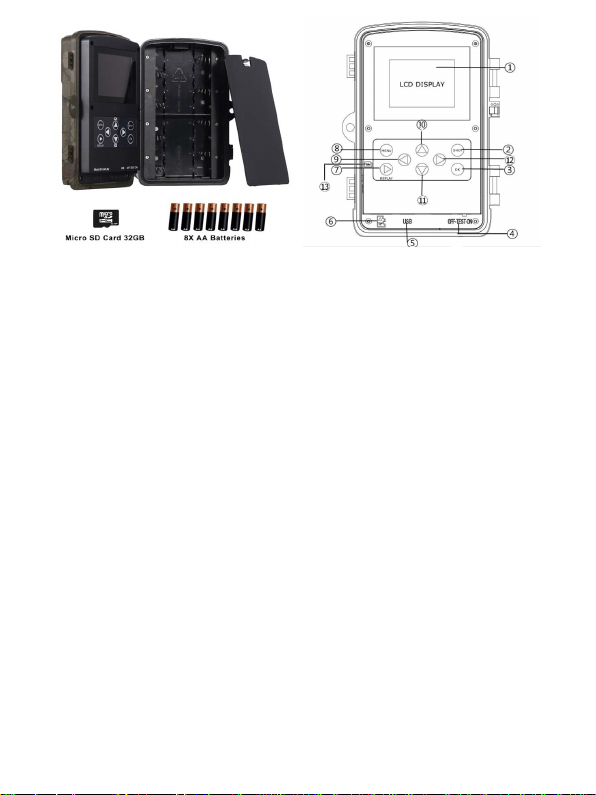

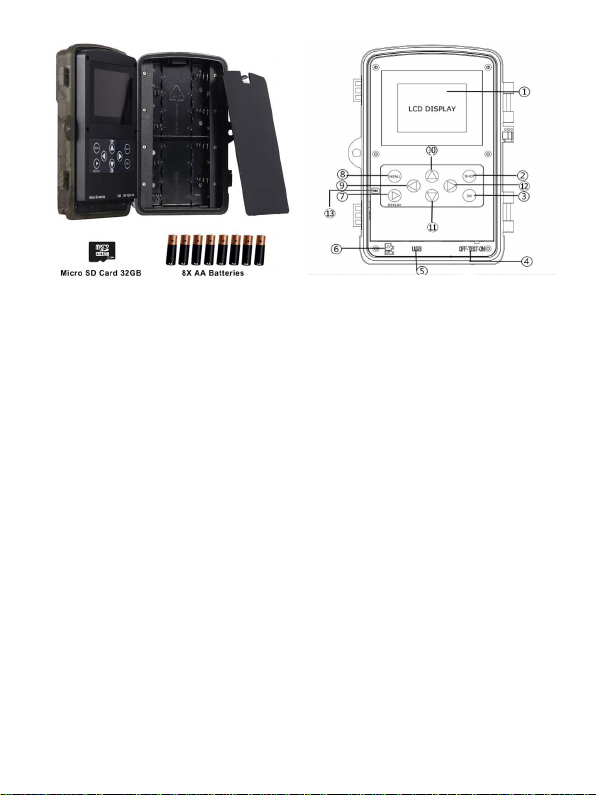

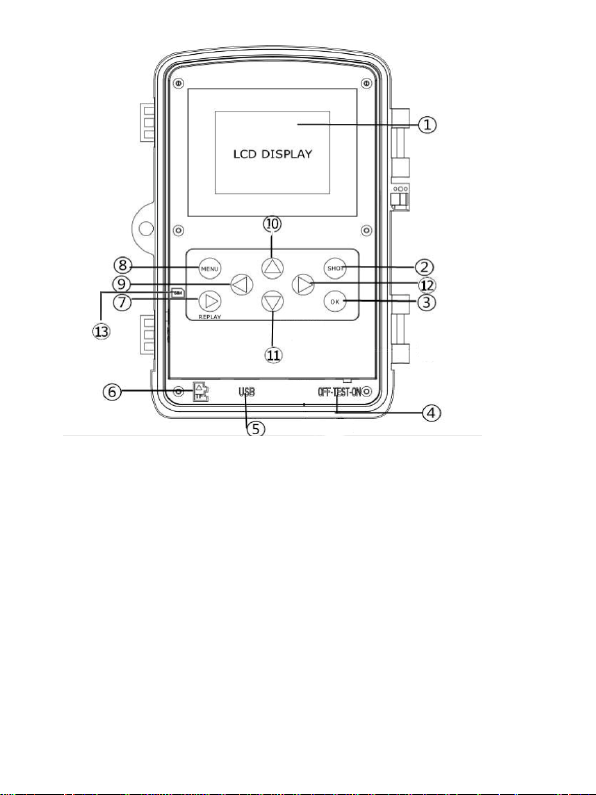

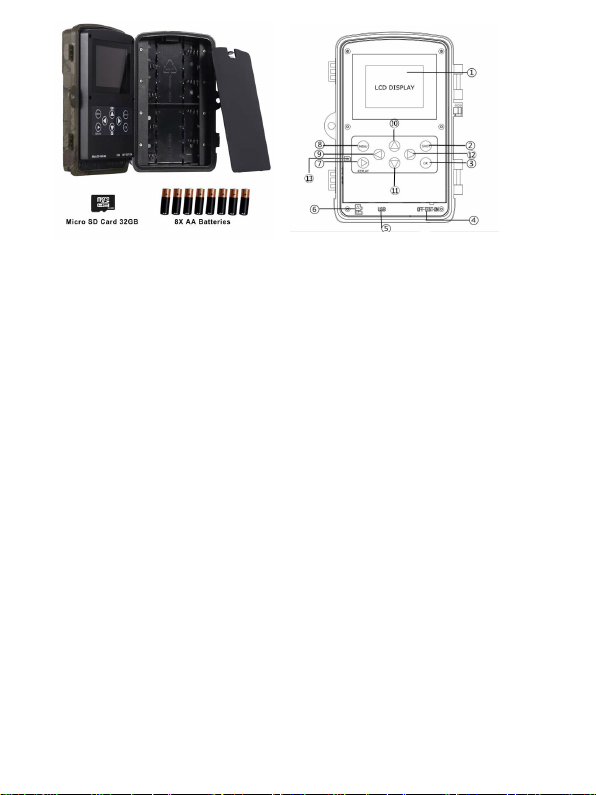

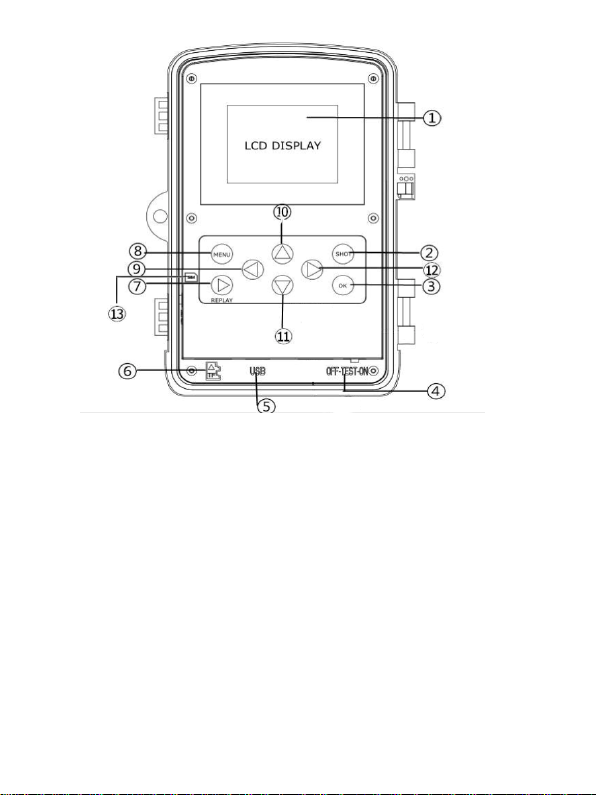

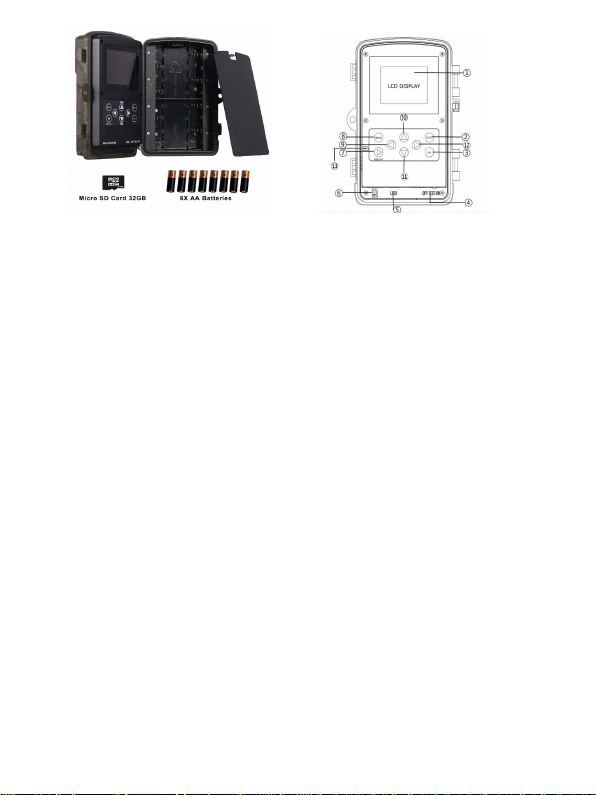

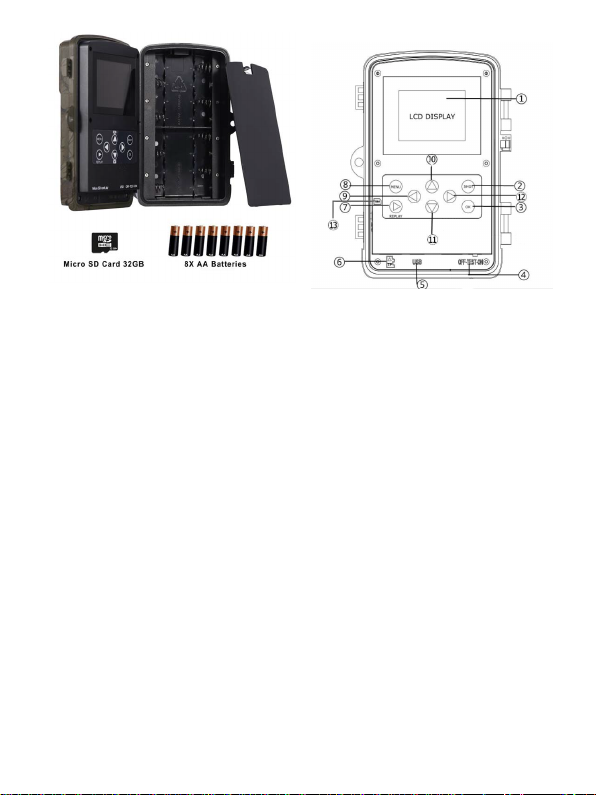

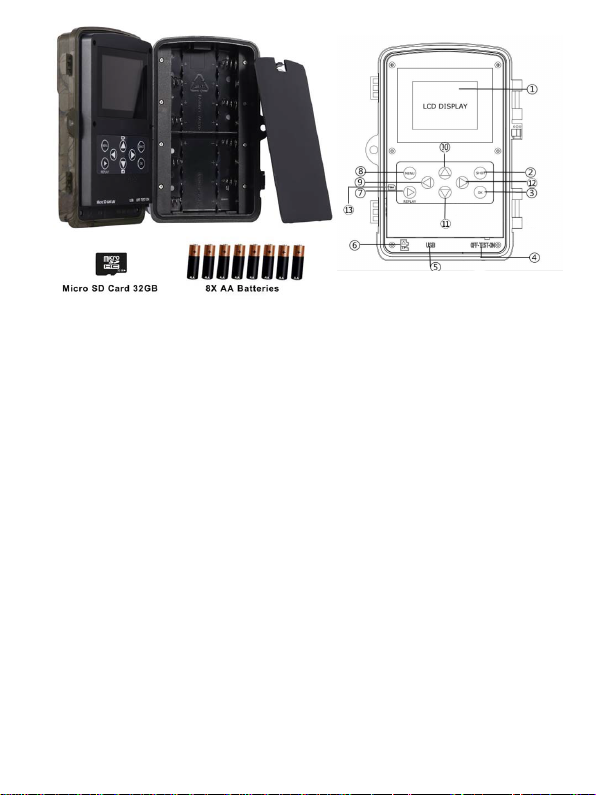

1.3 Camera components and features

ENG 02

1) 2inch color LCD
Display

2) Shot button

3) OK button

4) Power Switch

5) USB Type C
connector

6) Micro SD card slot
(Card not incl.)

7) Replay button

8) Menu button

9) Left button

10) Up button

11) Down button

12) Right button

13) Standard SIM card
slot (Card not incl.)

ENG 03

LED

Belt
Mounting

Side
motion
sensor

Lens

Front
motion
sensor

Side
motion
sensor

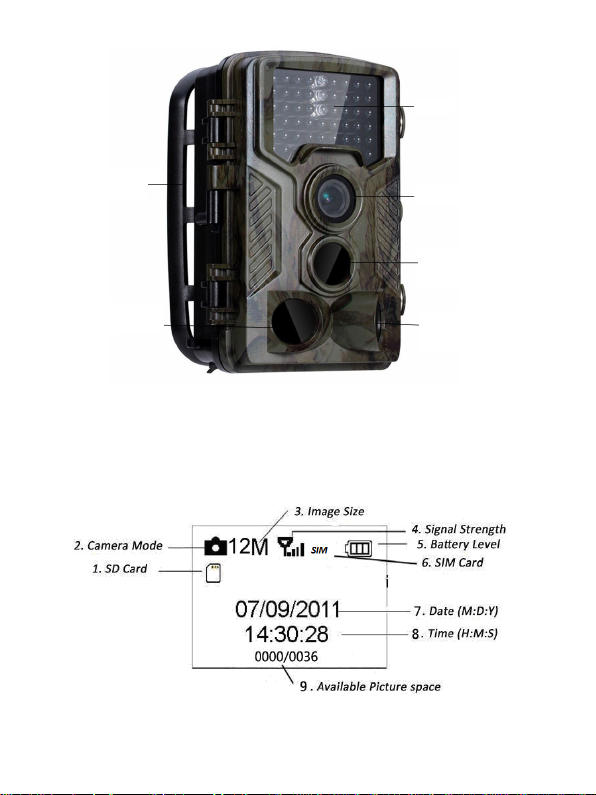

1.4 Shooting Information Display
When power switch is turn to TEST position,

the shooting information will be displayed in
the monitor.

ENG 04

1.5 Brief Introduction for SIM card and Signal
There are two SIM card icons. It means the
SIM card is inserted and it can work well.
It means the network signal in your local
place is very good.

1.6 Supported Format

Item
Video

Format

JPG

AVI

2. Easy Operation

2.1 Power Supply
To supply power for the camera, 8 AA batteries
are needed. (Batteries not incl)
The following batteries with 1.5V output can be
used:

1. High-density and high-performance alkaline
batteries (Recommended)

2.Rechargeable alkaline batteries

3.Rechargeable NiMH batteries
When in Test Mode, camera will be automatically
shut down to save power if without any operation
within 3 minutes; it could be waked up by any
movement detection. When in low power state,
camera will also automatically shut down. Please
change the batteries in time.

ENG 05

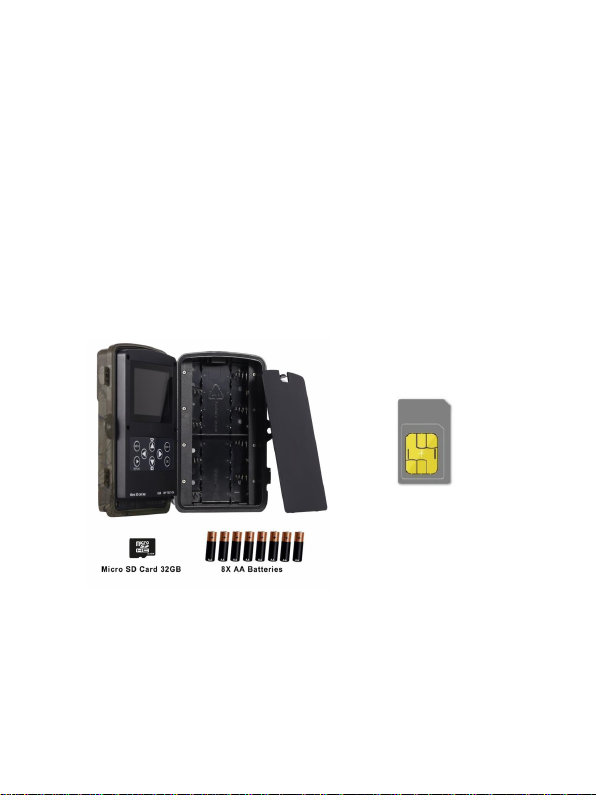

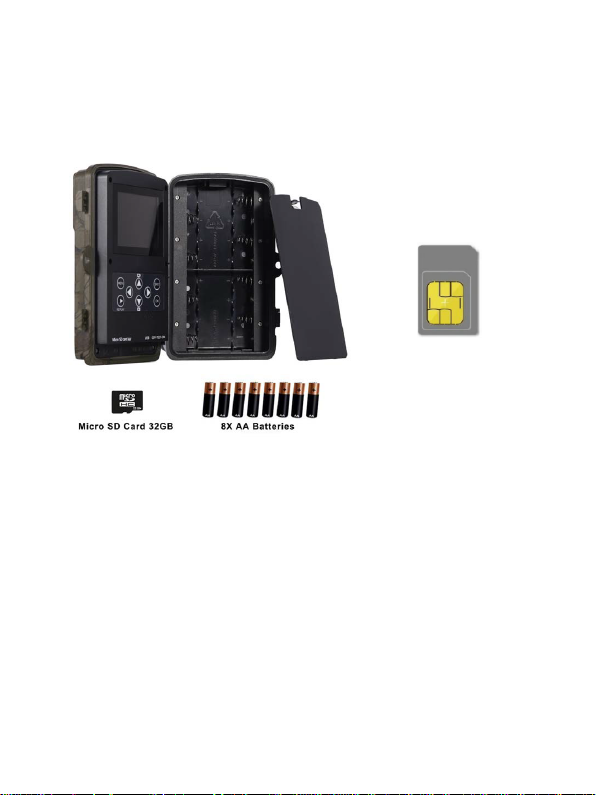

2.2 Insert the MICRO SD-card and the SIM-card
Insert MICRO SD-card and SIM into the card

slot. (Card not incl)
When use MMS/E-mail function, be sure to
insert SIM-card into the SIM-card slot correctly.

Standard SIM
(not included)

(not included)

(not included)

2.3 Enter into the TEST Mode
Turn the power switch to the TEST position to
enter into the TEST mode. There are some
functions in TEST mode: user settings, manually
capture, preview.

2.3.1 User Settings
Press the MENU button. The camera can be set
(mode, interval, picture resolution, video
resolution& length, etc.) the detailed operations
will be described in following chapter.

ENG 06

2.3.2 Manual Capturing
Press Shot to manually capture photos or record
video.

2.3.3 View Images or Videos
There are two ways to view the captured images
or videos:

1. LCD screen on camera

2. USB Type-C cable connects to the computer

and reads the video files in the SD card.

2.4 Power on and Enter into the ON Mode
Before switching on, please pay attention to the
following items:

1. Do not face light source directly. These may
cause false triggers

2. The height from ground for placing should be
1-2 meters. For example for deer height is good
size appropriately.
After switching on the camera, the red light will
blink for about 10s. The 10s is a buffering time
before automatic capturing, e.g. for closing and
locking the bottom cover, fixing the camera on a
tree and walking away.

ENG 07

2.5 Power Off
Slide the power switch to OFF position to turn
off the camera.
Therefore, please remove the battery if the
camera will not be used for a long time.

3.Advanced Operations

This chapter explains that user settings can only
be done in TEST mode and the remote control is

needed.

3.1 Settings Menu
Press MENU when camera in the TEST mode.
The settings menu will be shown on the LCD or
the external TV monitor.

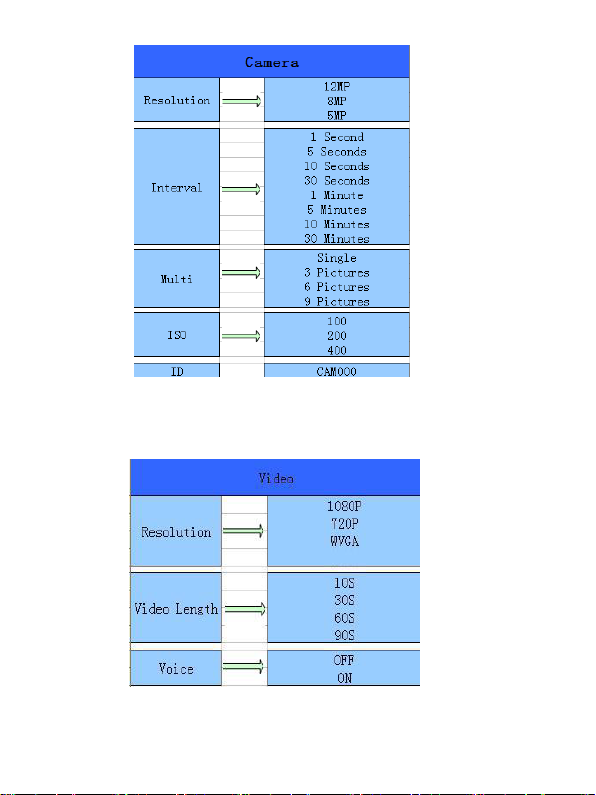

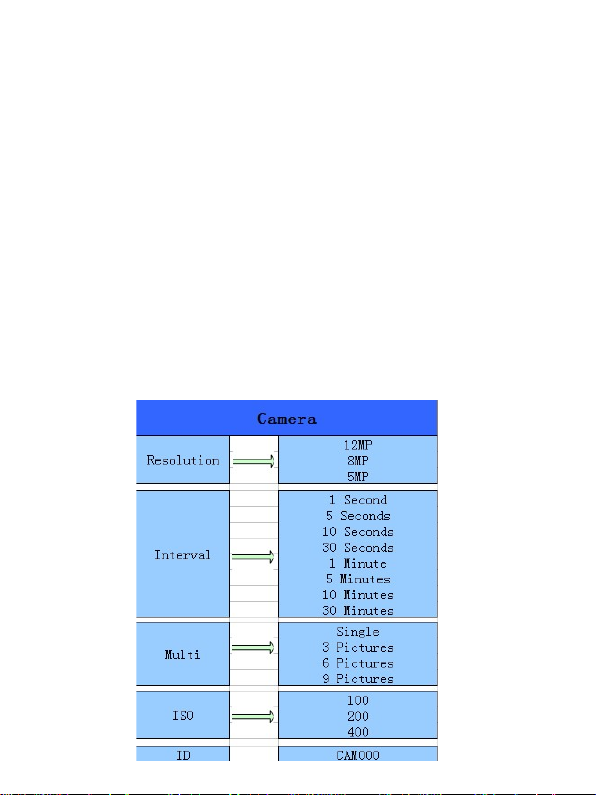

3.1.1 Photo Setting

ENG 08

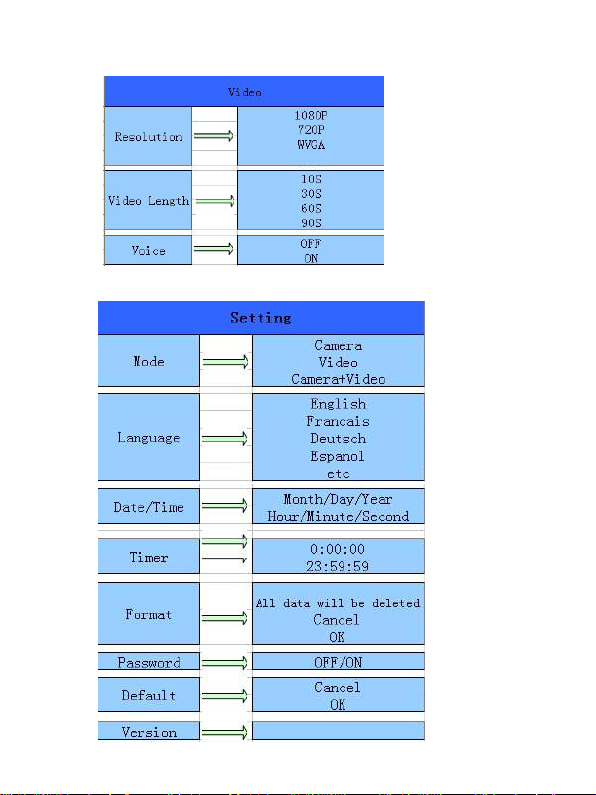

3.1.2 Video Setting

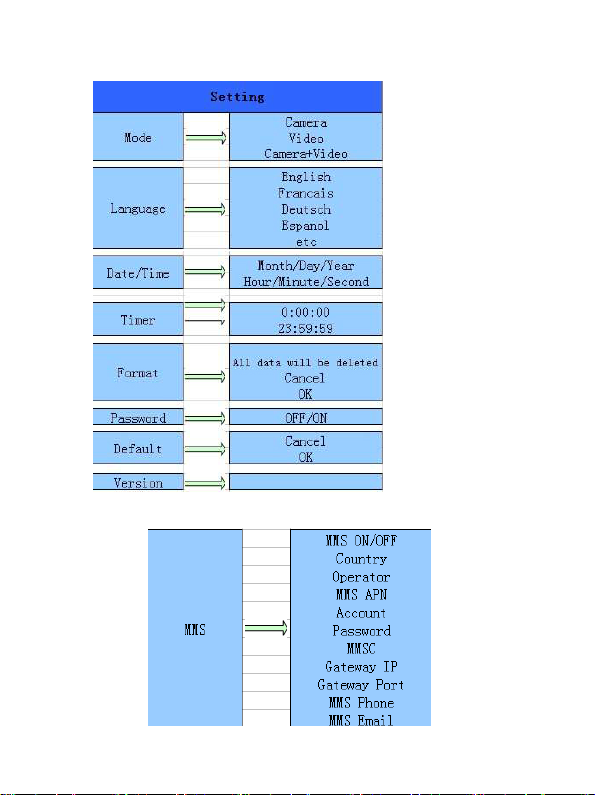

3.1.3 System Setting

ENG 09

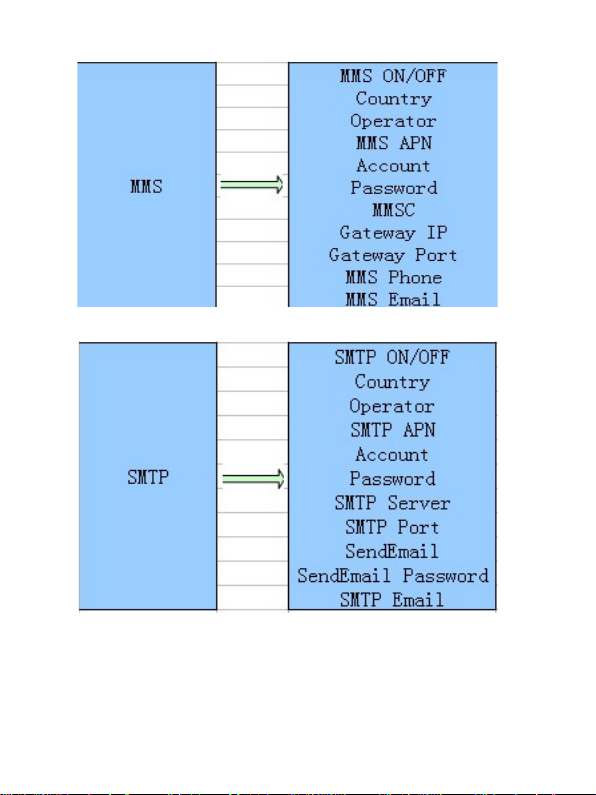

3.1.4 MMS Menu Setting

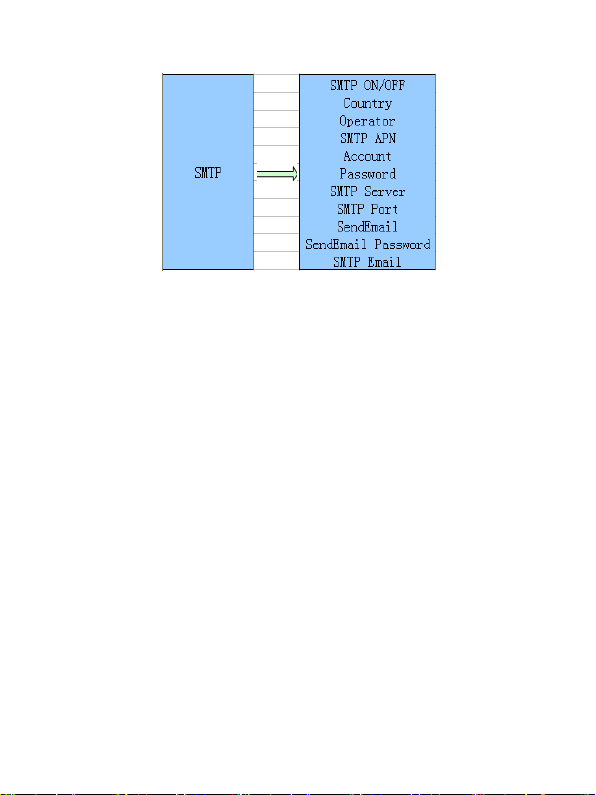

3.1.5 SMTP Menu Setting

This camera can send pictures instantly to
user’s mobile via MMS method. So before
using this function user needs to finish the
settings mms in MMSCONFIG.

ENG 10

3.2 MMS/SMTP Settings

3.2.1 Preparation

1. 2G/GSM Mobile Operator Service

2. format 2GB+ MICROSD or SD card

3. computer (Vista, Windows 7, windows 8 system)

4. One SIM card without PIN lock

5. The SIM card should be able to send images via
2G/GSM/ GPRS/MMS network

6. 9V power (8 AA Batteries, or 12V input power
supply)

7. MMSCONFIG Program in CD

8. Users need to ask the provider 2G MMS data
(APN+Account+Password, MMSC+IP+PORT), or
find this info on providers homepage.

9. 2G GPRS data for SMTP setting from provider
(APN+Account+Password)

10. Sender Email server info(
server+port+email+password)

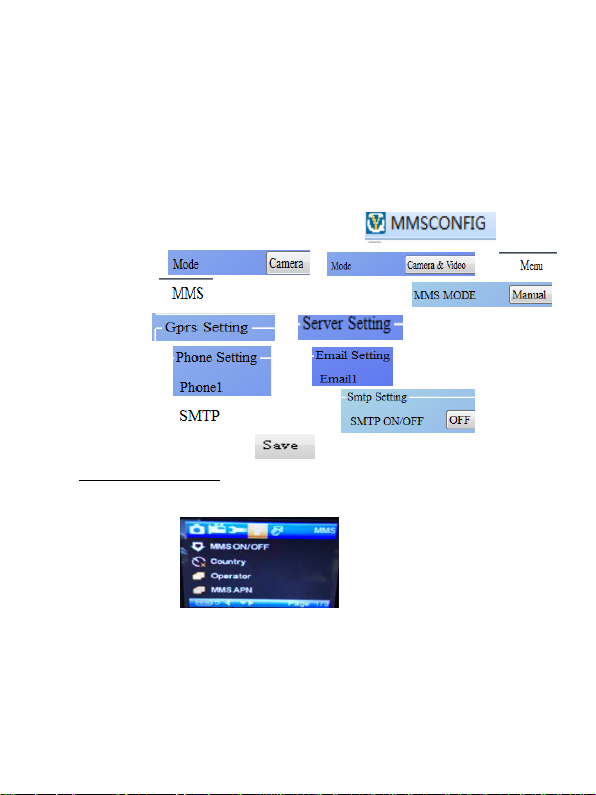

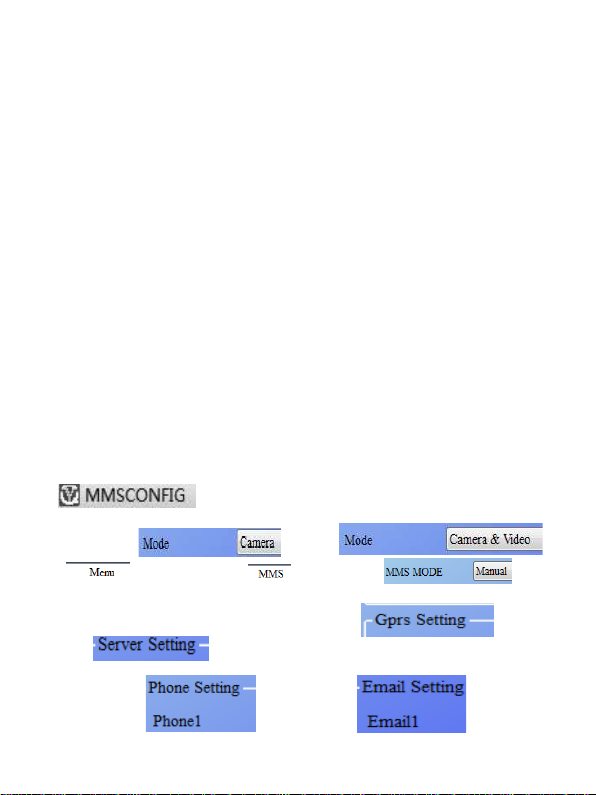

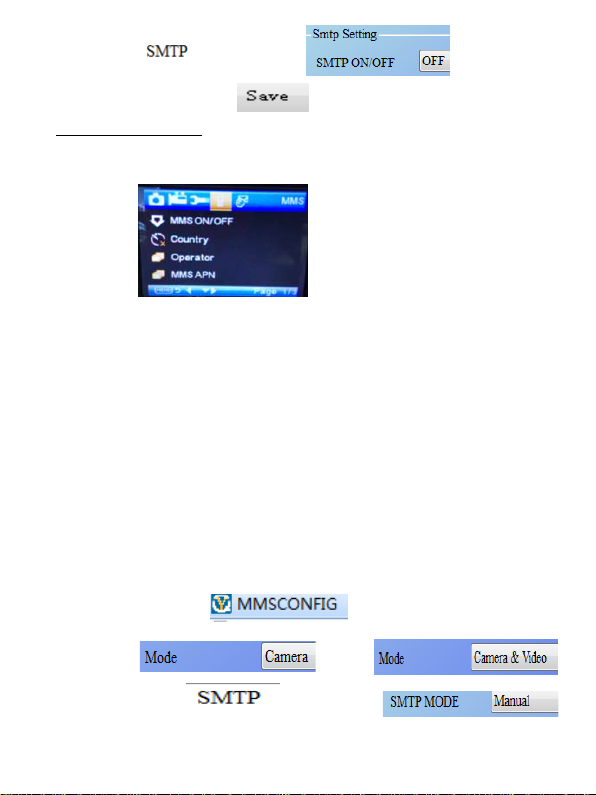

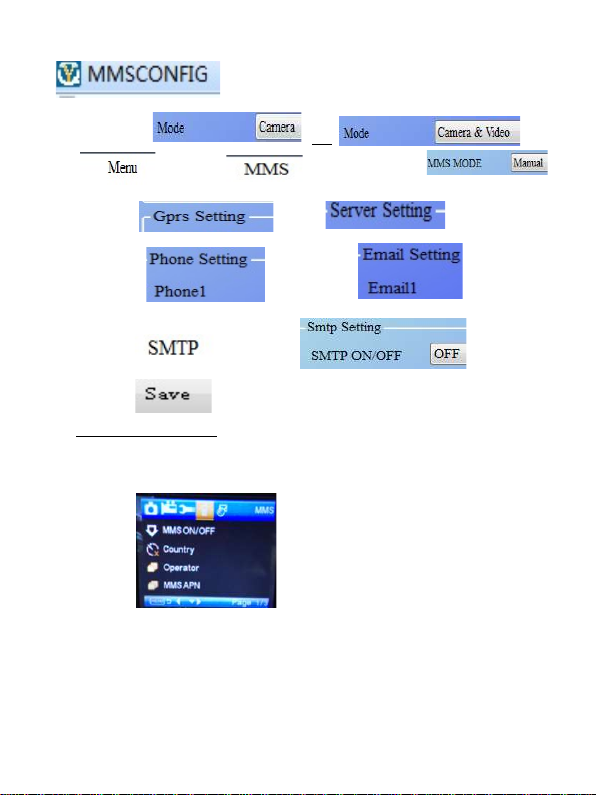

3.2.2 MMS setting:

1. Insert card and SIM to camera, put batteries in
cam then turn camera to test mode, check there
are signal bar and ''SIM'' on the camera screen.
Then connect the camera to the PC with the
included USB cable insert CD to computer, open
and then double click

ENG 11

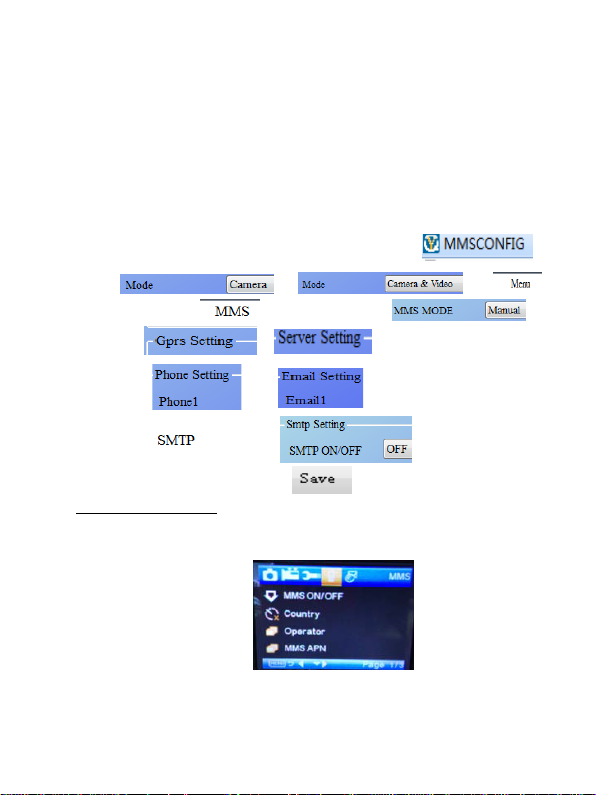

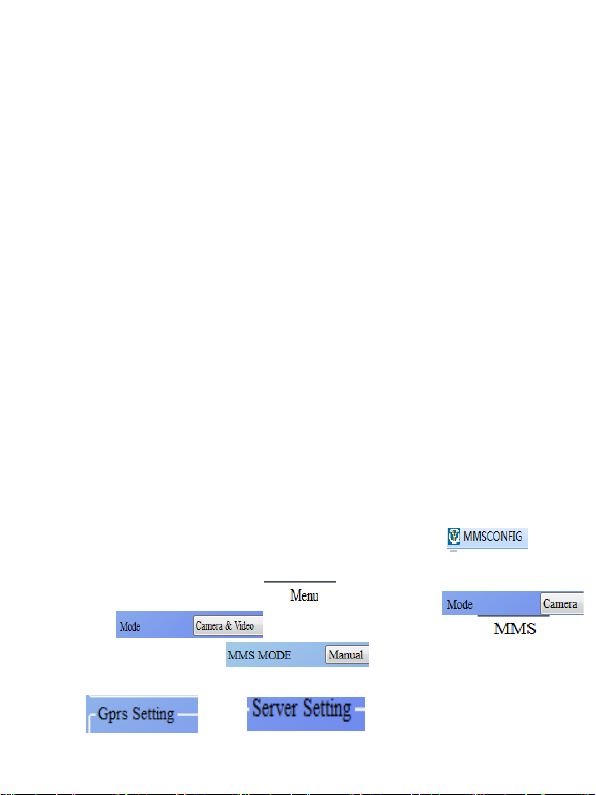

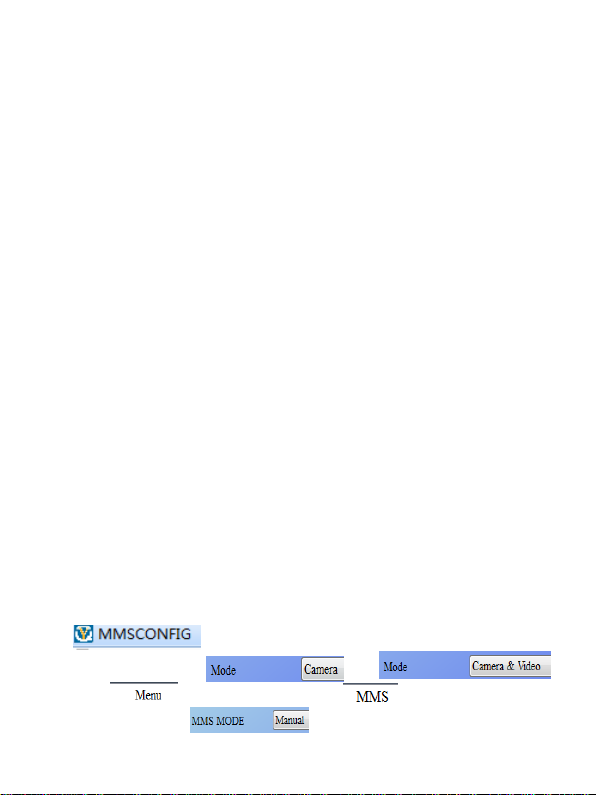

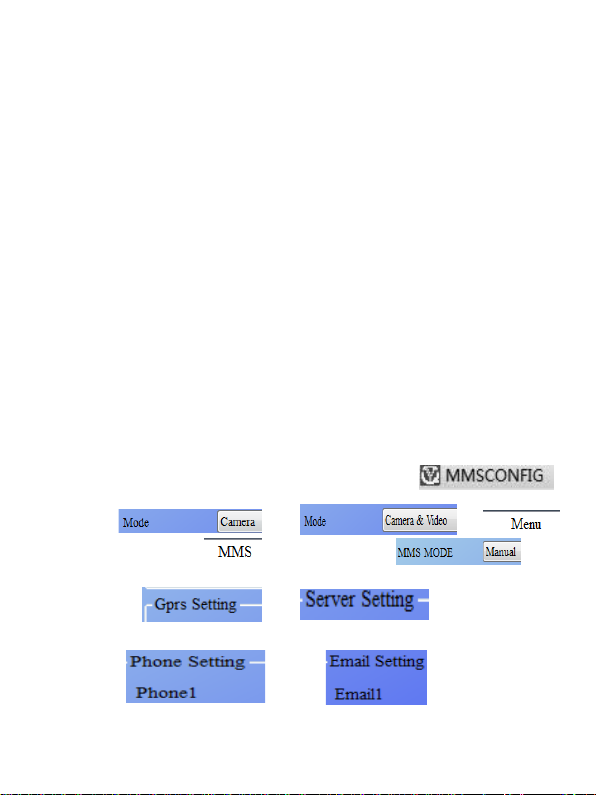

2. Choose or
in , Go to table, select

3. Insert and

4. Fill in and or

5. Go to , choose

6. Click button and save as
Parameter.dat to MICROSD card

7. Plug USB cable from camera

8. Go to in camera menu, check the
subsetting is thesame with
above setting

9. Turn camera to on mode

ENG 12

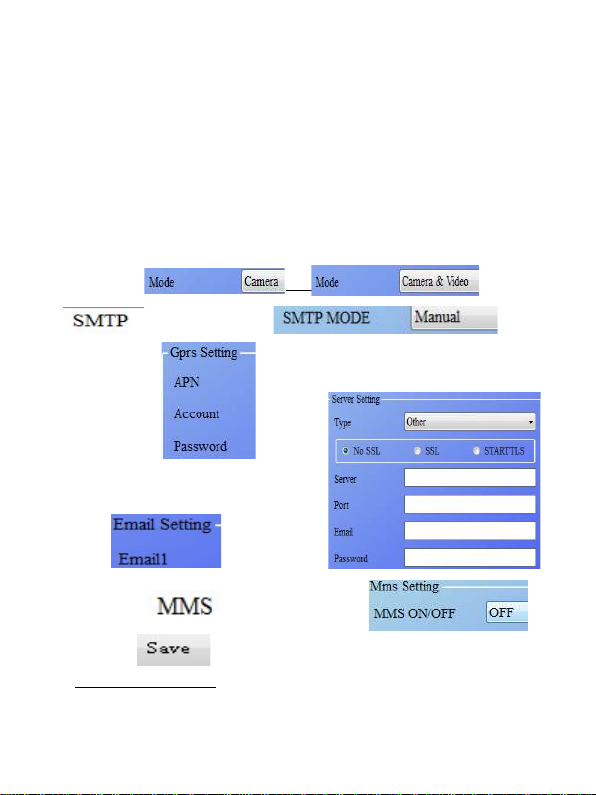

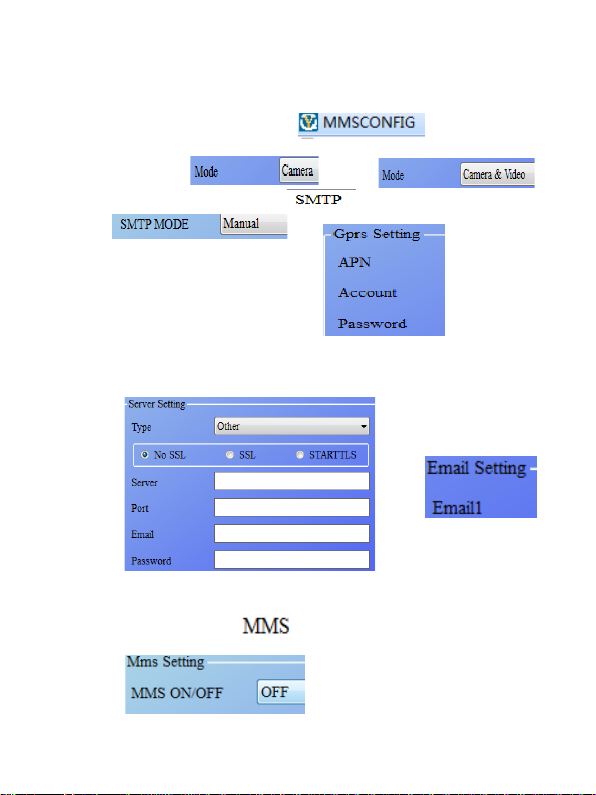

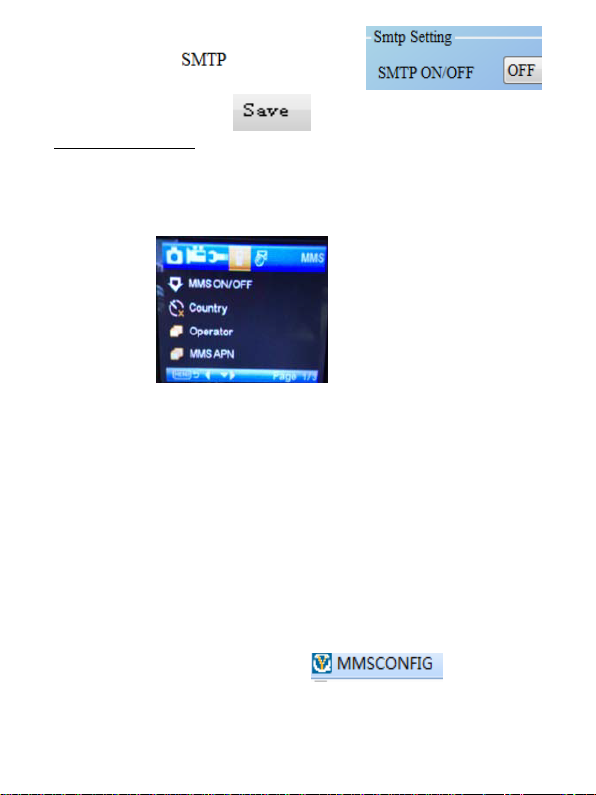

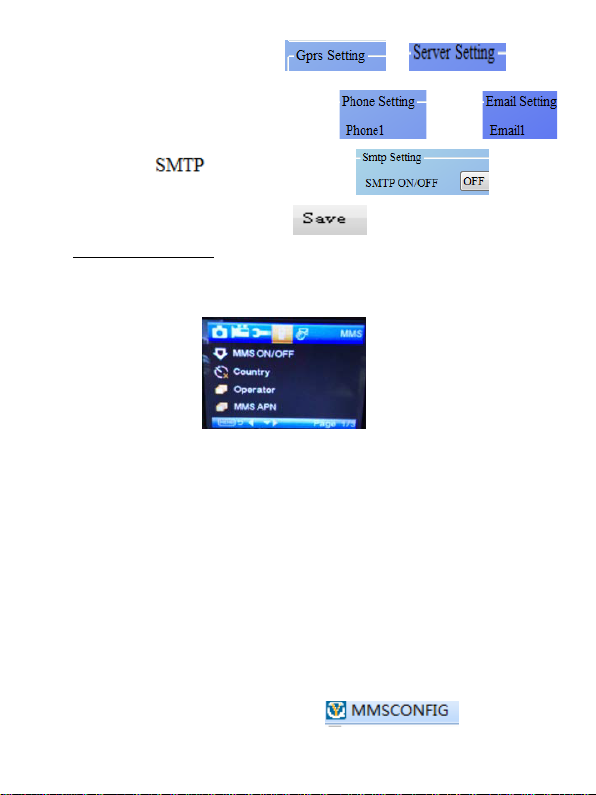

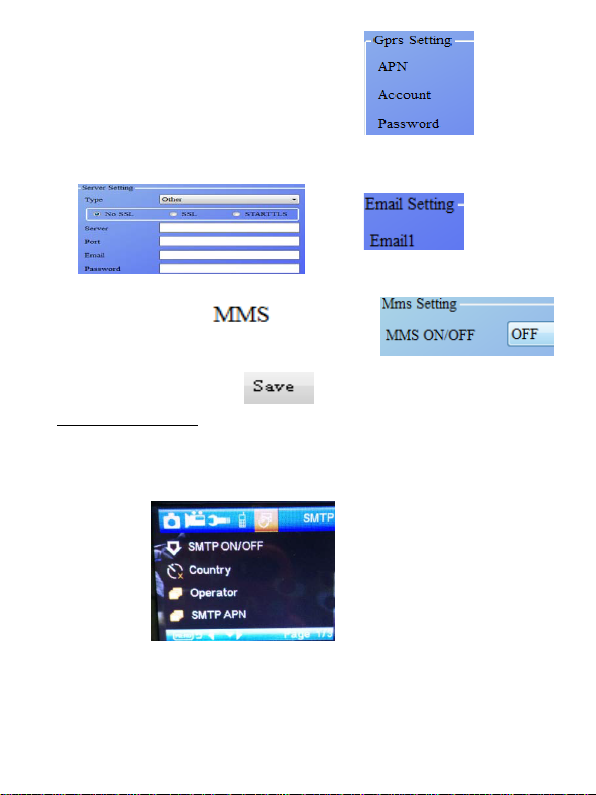

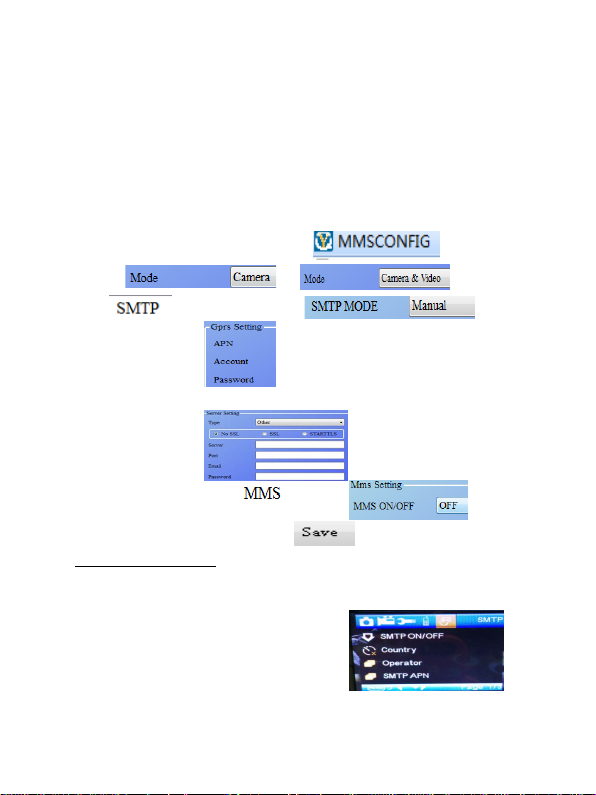

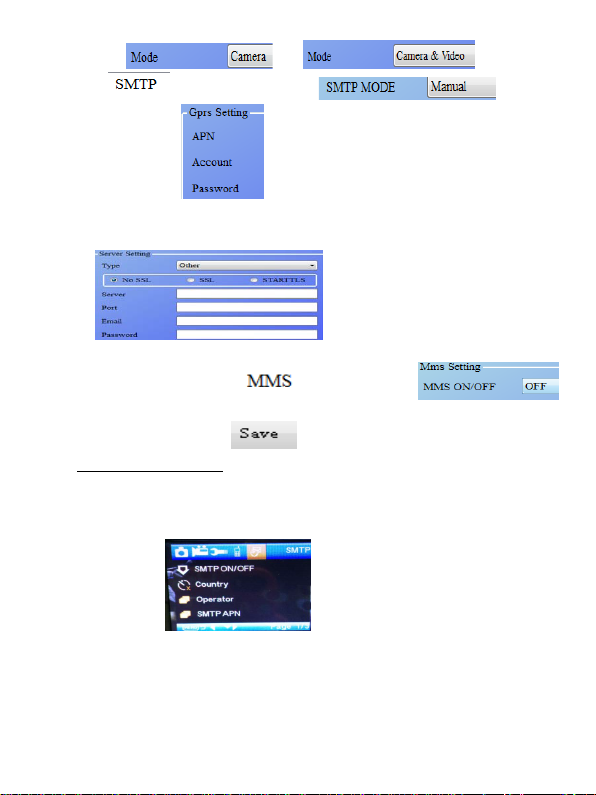

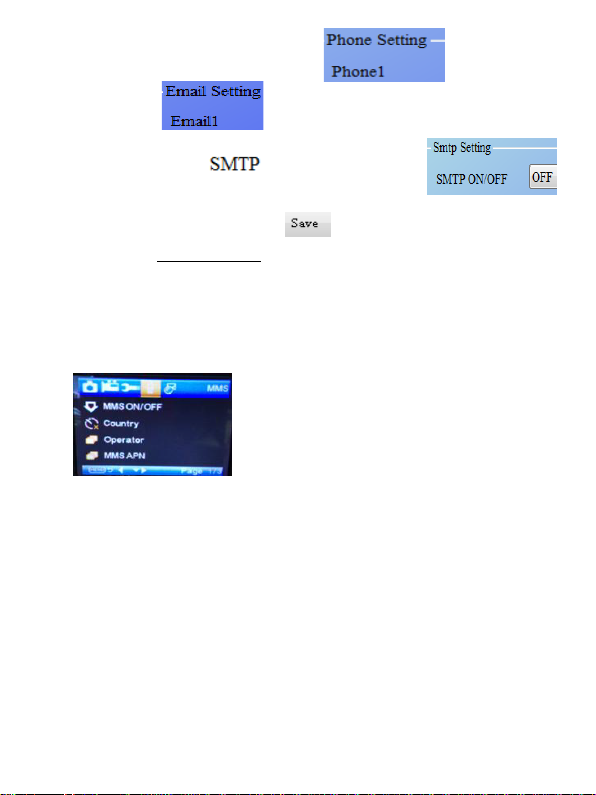

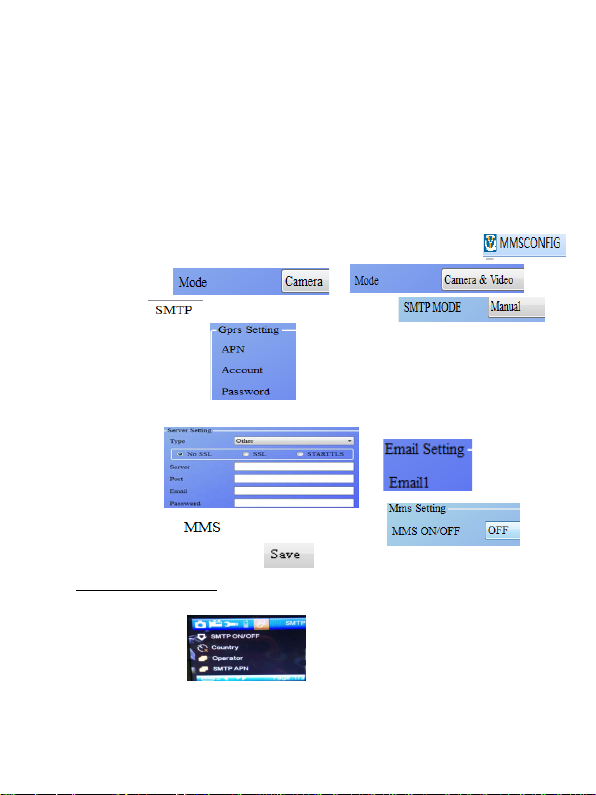

3.2.3 SMTP setting

1. Insert card and SIM to camera, put batteries in
cam then turn camera to test mode, check there

are signal bar and ''SIM'' on the camera screen.
Then connect the camera to the PC with the
included USB cable insert CD to computer, open
and then double click

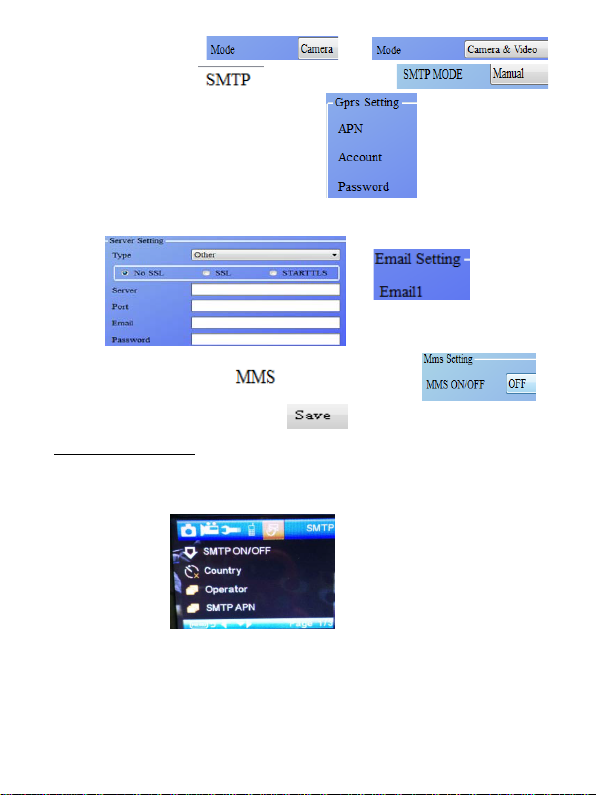

2. Choose or , Go to
table, select

3. Insert all

4. Fill in sender email info in
and

5. Go to table, choose

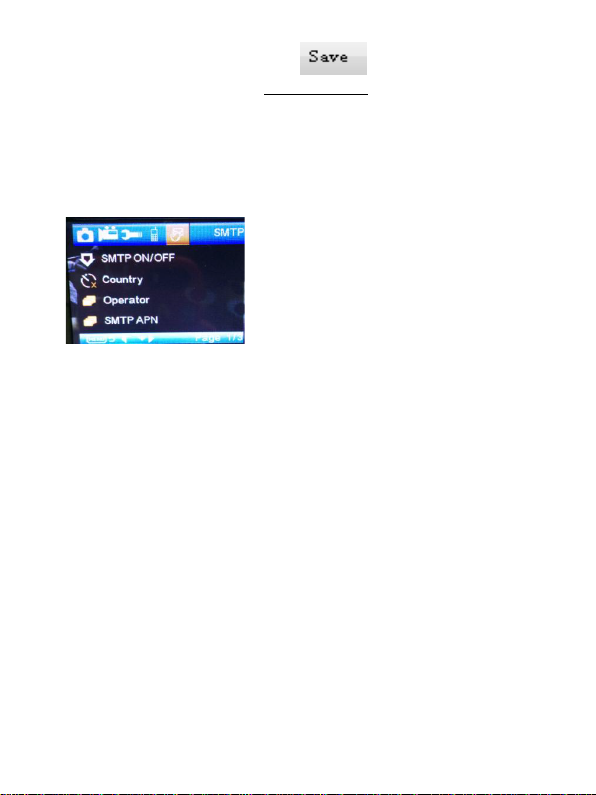

6. Click button and save as
Parameter.dat to MICROSD card

7. Plug USB cable from camera

ENG 13

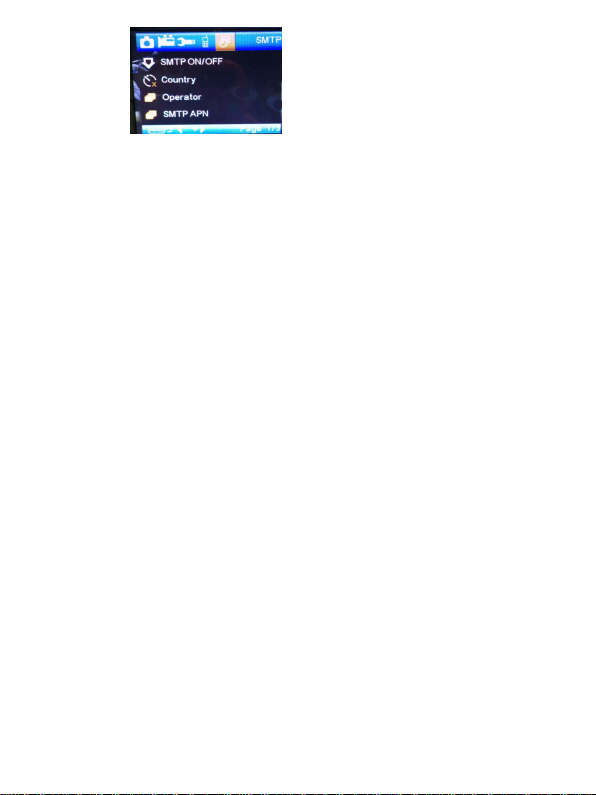

8. Go to in cam menu, check the
subsetting is the same

with above setting

Turn camera to on mode

9.

3.3 SMS Command Code
mms/smtp need to be set ‘on' mode well

before using thes sms command

*500* take picture
(Can work in both mms and smtp mode)

*505* take picture and send to the mobile who
sends sms sim in camera will send picture to
mms Mobile or smtp email when got* 505*
Command, no matter MMS or smtp mode.
But sim will send mms to the mobile who sends
sms when camera only in mms mode

*520* check the picture quantity and
battery status
(Can work in both mms and smtp mode)
sim will send Total Jpg: Free Space: Battery

Level: when receive *520* command

ENG 14

*530* turn on camera
(Can work in both mms and smtp mode) sim will
send PIR ON when receive *530* command

*531* turn camera to sleeping mode
(Can work in both mms and smtp mode)
Sim will send PIR OFF when receive *531*
command

4. Cautions

The working voltage of the camera is 12.0 V.
Please unlock and format the Micro SD card.
Please insert the Micro SD-card when the
power switch is at OFF position.
Please do not insert or take out the Micro SD-card
when the power switch is at ON position.
Please ensure full power when having firmware
upgrade, otherwise the upgrade process could be
stopped.
As communications networks may vary we can’t
guarantee 100% MMS and GPRS can work fine

ENG 15

AppendixⅠ: Parts List

Part Name

Digital Camera

USB Type C Cable

User's Manual

CD

Strap

Quantity

1
1
1

1

1

AppendixⅡ: Technical Specifications

Image Sensor Type
(True Megapixels)

Memory

Lens

Size

IR Filter:

TFT Display Screen:

PIR Sensor Sight Angle
PIR Sensing Distance

Number of IR LED

Max Night Vision
Lighting Distance

8 Mega Pixels Color
CMOS
Micro SD Card
8GB~32GB

F=3.1; FOV=108°
135mm*95mm*85 mm

Full Automatic IR Filter

2.0 inch
120 Degrees
65ft/20m

42 LEDs Black or White

65ft/20 meters

ENG 16

Trigger Speed 0.3 second

Triggering Interval :
Selectable Image

Resolution:

Multiple Frame

Video Resolution
File Format

Date Time Imprint
Moon Phase Imprint
Exposure:

MMS/EMAIL

SMS Control

PasswordSecurity

Universal password
Default camera ID

Periodic shot

Stand-by current

1 second ~ 30mins
(default 1 sec)

12MP/8MP/5MP

1/3/6/9

1080P/720P/WVGA

JPEG/AVI

Yes
Yes

Auto
Support
Support
4 Digits set by yourself

1314
CAM000

1Second~24Hours

0.2mA

Stand-by time 3 Months (8 AA Battery)

USB Type C; Micro SD

Interface

Card Holder; 12V DC
External

Operation Temperature

Power Supply

-30 ~+70°C/-22~+158°F

8×AA battery

Camera Socket Yes

Water proof

IP65

ENG 17

Menu Langugae

English, French,
Germany, Spanish ,
Danish, Dutch, Poland,
Portuguese, Swedish,
Italian, Finnish, CR

Please notice - All products are
subject to change without any
notice. We take reservations for
errors and omissions in the manual.

ALL RIGHTS RESERVED,

COPYRIGHT DENVER A/S

ENG 18

Electric and electronic equipment and
included batteries contains materials,
components and substances that can be
hazardous to your health and the
environment, if the waste material (discarded
electric and electronic equipment and
batteries) is not handled correctly.

Electric and electronic equipment and
batteries is marked with the crossed
out trash can symbol, seen below. This
symbol signifies that electric and
electronic equipment and batteries
should not be disposed of with other
household waste, but should be
disposed of separately.

As the end user it is important that
you submit your used batteries to the
appropriate and designated facility. In
this manner you make sure that the
batteries are recycled in accordance
with legislature and will not harm the
environment.

ENG 19

All cities have established collection points,
where electric and electronic equipment and
batteries can either be submitted free of
charge at recycling stations and other
collection sites, or be collected from the
households. Additional information is available
at the technical department of your city.

Hereby, Denver A/S declares that the radio
equipment type WCM-8010MK3 is in
compliance with Directive 2014/53/EU. The full
text of the EU declaration of conformity is
available at the following internet address:
Please enter: denver.eu and then click the
search ICON on topline of website, write
model number: WCM-8010MK3
Now enter product page, and RED directive
is found under download/other downloads

DENVER A/S
Omega 5A, Soeften
8382 Hinnerup
Denmark

www.facebook.com/denver.eu

Operating frequency rate:850-1900MHz
Max output power:2W

ENG 20

Sicherheitshinweise
Bitte lesen Sie die Sicherheitshinweise vor der

ersten Verwendung des Produkts aufmerksam
durch und bewahren Sie die Anleitung zum
späteren Nachschlagen auf.

1. Dieses Produkt ist kein Spielzeug. Bewahren Sie
es außerhalb der Reichweite von Kindern auf.

2. Bewahren Sie das Produkt außerhalb der
Reichweite von Kindern und Haustieren auf, um
ein Verschlucken von Kleinteilen zu vermeiden.

3. Verwenden Sie keinesfalls alte und neue
Batterien oder verschiedene Batterietypen
gleichzeitig im Gerät. Nehmen Sie die Batterien
heraus, wenn Sie das System für längere Zeit
nicht verwenden. Überprüfen Sie die Polarität
(+/-) der Batterien, wenn Sie sie in das Produkt
einsetzen. Falsches Einsetzen kann eine
Explosion verursachen. Die Batterien sind nicht
im Lieferumfang enthalten.

4. Die Betriebs- und Lagertemperatur des
Produkts liegt zwischen -20 und +40 °C. Eine
Unter- oder Überschreitung dieser Temperatur
kann die Funktion beeinträchtigen.

5. Öffnen Sie das Produkt nicht. Reparatur- und
Wartungsarbeiten dürfen nur von
qualifiziertem Personal durchgeführt werden.

6. Setzen Sie es nicht der Hitze oder direkter
Sonneneinstrahlung aus!

GER 21

7. Verwenden Sie nur Original-Zubehörteile
zusammen mit dem Produkt;
Nichtbeachtung kann die Funktionalität des
Produkts beeinträchtigen.

1. Anleitungen

1.1 Allgemeine Beschreibung

Diese digitale Outdoor-Kamera mit MMS­Funktion (Eingebaute Antenne )funktioniert
tagsüber und nachts automatisch. Sie wird
durch Bewegungen von Menschen (oder
Tieren) in einem vom Bewegungssensor
überwachten Bereich ausgelöst und nimmt
dann automatisch Bilder (bis zu 12M Pixel)
oder 1080p- oder HD-Videoclips auf.
Tagsüber nimmt die Kamera Farbfotos und ­videos auf, bis die Lichtverhältnisse
schlechter werden. Danach nimmt die
Kamera einfarbige Fotos und Videos auf.
Sie unterstützt 2G/GSM/MMS/SMTP/SMS. Die
Kamera ist wasserdicht gemäß IP65.

1.2 Schnittstellen

Das Gerät hat folgende Schnittstellen: USB
Type C Port, Micro SD-Kartenschlitz,
Stab=ndard SIM-Kartensteckplatz,
Anschluss für externe DC-Versorgung.

1.3 Bedienelemente und Funktionen

GER 22

1) 2-Zoll-Farb-

LCD-Display

2) Schussknopf

3) OK-Taste

4) Netzschalter

5) USB Typ C

Anschluss

6) Micro SD

Kartensteckplatz
(Karte nicht inkl.

7) Replay-Taste

8) Menü-Taste

9) Linke Taste

10) Hoch-Taste

11) Abwärts-Taste

12) Rechte Taste

13) Standard-

SIM(nicht im

Lieferumfang
enthalten)

GER 23

LEDs

Gurtmo
ntage

Side
motion
sensor

Lens

Front
motion
sensor

Side
motion
sensor

1.4 Display

Steht der Ein-/Ausschalter auf der Position
TEST, werden die Aufnahmeinformationen auf
dem Monitor angezeigt.

3. Bildgröße

4. Signalstärke

2. Kameramodus

1. SD-Karte

5. Akkukapazität

6. SIM-Karte

7. Datum (M:T:J)

8. Uhrzeit (H:M:S)

9. Bilder Aufnahmekapazität

GER 24

1.5 Kurze Erläuterung zu SIM-Karte und Signal

Es gibt zwei SIM-Kartensymbole. Dieses weist
darauf hin, dass die SIM-Karte angeschlossen ist
und ordnungsgemäß funktioniert. Dieses weist
darauf hin, dass das Netzwerksignal an Ihrem Ort
sehr gut ist.

1.6 Unterstütztes Format

Begriff
Foto
Video

Format
JPG

AVI

2.Allgemeine Bedienungshinweise

2.1 Stromversorgung

Zur Spannungsversorgung der Kamera werden 8
AA-Batterien benötigt. (Batterien nicht inkl)
Folgende 1,5-Volt-Batterien können benutzt
werden:

1. Leistungsstarke Alkali-Batterien (empfohlen)

2. Alkali-Akkus

3. NiMH-Akkus
Im Testmodus schaltet sich die Kamera zum
Energiesparen automatisch nach 3 Minuten
Ruhezustand aus; die Aktivierung erfolgt durch
Bewegungserkennung.

GER 25

Bei geringer Batteriekapazität schaltet sich die
Kamera ebenfalls automatisch aus. Bitte
tauschen Sie die Batterien rechtzeitig aus bzw.
laden Sie den Akku.

2.2 Legen Sie die Micro SD-Karte und die
SIM-Karte ein.

Stecken Sie die Micro SD-Karte und die SIM­Karte in den Kartensteckplatz. (Karte nicht inkl)
Für die Verwendung der MMS-/E-Mail-Funktion
muss eine SIM-Karte ordnungsgemäß an den
SIM-Kartensteckplatz angeschlossen werden.

Standard-SIM (nicht im
Lieferumfang enthalten)

(nicht enthalten)

(nicht enthalten)

2.3 TEST-Modus aufrufen

Stellen Sie den Ein-/Ausschalter auf TEST,
um den TEST-Modus aufzurufen. Folgende
Funktionen stehen im TEST-Modus zur
Verfügung: Benutzerdefinierte Einstellungen,
Manuelle Aufnahme, Vorschau.

GER 26

2.3.1 Benutzerdefinierte Einstellungen

Drücken Sie MENU. Sie können die
Kameraeinstellungen (Modus, Bildauflösung,
Videoauflösung & -länge, usw.) konfigurieren.
Die Funktionen werden in den nachfolgenden
Kapiteln näher beschrieben.

2.3.2 Manuelle Aufnahme

Drücken Sie SHOT, um Fotos oder Videos
manuell aufzunehmen.

2.3.3 Bilder oder Videos anzeigen

Aufgenommene Fotos oder Videos können auf
zweierlei Weise angezeigt werden:

1. Auf dem LCD-Display der Kamera

2.USB Typ-C-Kabel verbindet sich mit dem

Computer und liest die Videodateien auf der SD­Karte

2.4 Einschalten und In den ON-Modus

wechselnBitte beachten Sie vor dem

Einschalten folgende Punkte:

1. Stellen Sie die Lichtquelle nicht direkt
gegenüber. Dies kann zu falschen Auslösern
führen

GER 27

2. Die Höhe vom Boden zum Platzieren sollte
1-2 Meter betragen. Zum Beispiel für
Hirschhöhe ist die Größe angemessen.Nach
dem Einschalten der Kamera blinkt das rote
Licht für ca. 10s. Die 10s ist eine Pufferzeit vor
dem automatischen Erfassen, z. um die
untere Abdeckung zu schließen und zu
verriegeln, die Kamera an einem Baum zu
befestigen und wegzugehen.2.5

AusschaltenStellen Sie den Netzschalter auf

OFF, um die Kamera auszuschalten.
Entfernen Sie deshalb den Akku, wenn Sie
die Kamera längere Zeit nicht benutzen.

3. Erweiterte Bedienungshinweise

Dieses Kapitel erklärt, dass benutzerdefinierte
Einstellungen nur im TEST-Modus mit der
Fernbedienung vorgenommen werden können.

3.1 Einstellungsmenü
Drücken Sie MENU, wenn sich die Kamera im
TEST-Modus befindet. Das Einstellungsmenü
wird im LCD oder auf einem externen Monitor
angezeigt.

3.1.1 Fotoeinstellungen

GER 28

3.1.2 Videoeinstellungen

GER 29

3.1.3 Systemeinstellungen

3.1.4 MMS-Menüeinstellungen

GER 30

3.1.5 SMTP-Menüeinstellungen

Diese Kamera kann via MMS-Funktion Bilder
umgehend an das Handy des Benutzers
senden. Vor der Verwendung dieser Funktion
muss der Benutzer die MMS-Einstellungen
unter MMSCONFIG entsprechend vornehmen.

3.2 MMS-/SMTP-Einstellungen

3.2.1 Vorbereitung

1. 2G/GSM Mobilfunkanbieter

2. 2GB+ MicroSD- oder SD-Karte formatieren

3. Computer (Betriebssysteme Vista,
Windows 7, Windows 8)

4. Eine SIM-Karte ohne PIN-Sperre

5. Die SIM-Karte muss in der Lage sein, Bilder
via 2G/GSM/GPRS/MMS-Netzwerk zu
übertragen

6.12V Stromversorgung (8 AA Batterien, oder
12V Netzeingangsspannung)

GER 31

7. MMSCONFIG-Programm auf CD

8. Benutzer müssen beim Anbieter die 2G
MMS-Daten erfragen (APN + Konto +
Passwort, MMSC + IP + PORT) oder auf der
Homepage des Anbieters nach diesen
Daten suchen.

9. 2G GPRS-Daten für SMTP-Einstellung vom
Anbieter (APN + Konto + Passwort)

10. Server-Daten für die Absender-E-Mail
(Server + Port + E-Mail + Passwort)

3.2.2 MMS-Einstellungen:

1. Installieren Sie die Karte und die SIM in der
Kamera, legen Sie die Batterien ein, schalten Sie
den Prüfmodus der Kamera ein und überprüfen
Sie dann, ob auf dem Bildschirm der Kamera der
Signalbalken und „SIM“ angezeigt werden.
Schließen Sie die Kamera dann mit dem
mitgelieferten USB-Kabel an den PC an und
legen Sie die CD in den Computer ein. Starten
Sie die CD und doppelklicken Sie dann .

2. Wählen Sie unter die Option
oder , öffnen Sie die Tabelle
und wählen Sie

3. und eintragen

GER 32

4. Geben Sie die Daten für
und/oder ein

5. Öffnen Sie und wählen Sie

6. Klicken Sie die Taste und speichern Sie die
Daten alsParameter.datauf der MICROSD-Karte.

7. Trennen Sie das USB-Kabel von der Kamera

8. Öffnen Sie im Kamera-Menü die Option
und überprüfen Sie, ob die
untergeordneten
Einstellungen den oberen
Einstellungen entsprechen

9. Schalten Sie die Kamera ein

3.2.3 SMTP-Einstellungen

Installieren Sie die Karte und die SIM in der
Kamera, legen Sie die Batterien ein, schalten Sie
den Prüfmodus der Kamera ein und überprüfen
Sie dann, ob auf dem Bildschirm der Kamera
der Signalbalken und „SIM“ angezeigt werden.
Schließen Sie die

GER 33

Kamera dann mit dem mitgelieferten USB­Kabel an den PC an und legen Sie die CD in den
Computer ein. Starten Sie die CD und
doppelklicken Sie dann .

2.Wählen Sie oder ;
öffnen Sie die Tabelle und wählen
Sie

3.Tragen Sie alle Daten für ein

4. Geben Sie die Daten der Absender-E-Mail unter

und ein

5. Öffnen Sie die Tabelle und wählen
Sie

GER 34

6. Klicken Sie die Taste und speichern
Sie die Daten alsParameter.datauf der
MICROSD-Karte.

7. Trennen Sie das USB-Kabel von der Kamera

8. Öffnen Sie im Kamera-Menü die Option
und überprüfen Sie, ob die
untergeordneten
Einstellungen den oberen
Einstellungen entsprechen

9. Schalten Sie die Kamera ein

3. 3 SMS-Befehlscode
Die Nutzung der SMS-Befehle setzt die

„Aktivierung“ von MMS/SMTP voraus.

*500*Bildaufnahme
(verfügbar im MMS- und SMTP-Modus)
Bei Erhalt des *500*-Befehls sendet die SIM in
der Kamera Capture

*505* Bildaufnahme und Übertragung an das
Handy, das die SMS verschickt
Die SIM-Karte in der Kamera sendet Start

capturing... und verschickt nach Erhalt des

GER 35

*505*-Befehls das Bild via MMS an das Handy
oder via SMTP als E-Mail, unabhängig davon, ob
der MMS- oder SMTP-Modus eingestellt ist.
Die SIM-Karte sendet das MMS-Bild aber nur
dann an das Handy, das die SMS verschickt,
wenn an der Kamera der MMS-Modus aktiviert

ist.

*520* Anzahl der Bilder und Batteriestatus
anzeigen
(verfügbar im MMS- und SMTP-Modus)
Bei Erhalt des *520*-Befehls sendet die SIM-Karte

Total Jpg: Free Space: Battery Level:

*530* Kamera einschalten
(verfügbar im MMS- und SMTP-Modus)
Bei Empfang des *530*-Befehls sendet die
SIMPIR ON

*531* Standby-Modus der Kamera aktivieren
(verfügbar im MMS- und SMTP-Modus)
Bei Empfang des *531*-Befehls sendet die
SIMPIR OFF

GER 36

4. Sicherheitshinweise

Die Betriebsspannung der Kamera beträgt 12,0
Volt.
Bitte entsperren und formatieren Sie die Micro
SD-Karte.
Setzen Sie die Micro SD-Karte nur ein, wenn der
Ein-/Ausschalter auf OFF steht.
Bei eingeschalteter Kamera sollten Sie die Micro
SD-Karte keinesfalls einsetzen oder
herausnehmen.
Achten Sie vor einem Firmware-Upgrade auf
ausreichend Batteriekapazität, anderenfalls
wird die Aktualisierung unterbrochen.
Da Kommunikationsnetzwerke variieren,
können wir den ordnungsgemäßen Betrieb von
MMS und GPRS nicht zu 100 % garantieren.

Appendix Ⅱ: Lieferumfang

Bezeichnung

Digitalkamera

Gurt

USB Type C-Kabel

USE manual

CD

Menge

1

1
1

1
1

GER 37

Appendix Ⅰ: Technische Spezifikationen

Image Sensor Type
(True Megapixels)

Memory
Lens

8 Mega Pixels Color
CMOS

SD Card 8MB~32GB
F=3.1; FOV=108°

Size 135mm * 95mm * 85 mm

IR Filter:
TFT Display Screen

PIR Sensor Sight Angle

PIR Sensing Distance

Number of IR LED

File Format
MMS/E-MAIL/Support

SMS-Steuerung

Date Time Imprint

Full Automatic IR Filter

2.0 inch

120 Degrees
65ft/20m

42 LEDs Black or White

JPEG/AVI

Unterstützt
Unterstützt
Yes

Moon Phase Imprint Yes
Exposure:

Device Serial No

Auto

4 Digits and 26
alphabet set by yourself

Default camera ID CAM000

Periodic shot

Stand-by current

Stand-by time

Interface

1Second~24Hours

0.2mA

3Months(8 AA battery)

USB Type C; 12V DC

GER 38

Fix Method

Operation Temperature

Power Supply

Camera Socket

Water proof

Belt, Tripod Nail

-30 ~+70°C/-22~+158°F
8×AA battery

Yes

IP65

Bitte beachten - Technische Änderungen
am Produkt, Irrtümer und Auslassungen
im Handbuch vorbehalten.

ALLE RECHTE VORBEHALTEN,

URHEBERRECHTE DENVER A/S

GER 39

Elektrische und elektronische Geräte
sowie Batterien enthalten Materialien,
Komponenten und Substanzen,
welche für Sie und Ihre Umwelt
schädlich sein können, sofern die
Abfallmaterialien (entsorgte
elektrische und elektronische
Altgeräte sowie Batterien) nicht
korrekt gehandhabt werden.

Elektrische und elektronische
Geräte sowie Batterien sind mit der

durchgestrichenen Mülltonne, wie
unten abgebildet, kenntlich
gemacht. Dieses Symbol bedeutet,
dass elektrische und elektronische
Altgeräte sowie Batterien nicht mit
dem Hausmüll entsorgt werden
dürfen, sie müssen separat entsorgt
werden.

GER 40

Als Endverbraucher ist es notwendig,
dass Sie Ihre erschöpften Batterien
bei den entsprechenden
Sammelstellen abgeben. Auf diese
Weise stellen Sie sicher, dass die
Batterien entsprechend der
Gesetzgebung recycelt werden und
keine Umweltschäden anrichten.

Städte und Gemeinden haben
Sammelstellen eingerichtet, an denen
elektrische und elektronische Altgeräte
sowie Batterien kostenfrei zum
Recycling abgegeben werden können,
alternativ erfolgt auch Abholung.
Weitere Informationen erhalten Sie bei
der Umweltbehörde Ihrer Gemeinde.

GER 41

Hermed erklærer Denver A/S, at
radioudstyrstypen WCM-8010MK3 er i
overensstemmelse med direktiv
2014/53/EU.
EU-overensstemmelseserklæringens
fulde tekst kan findes på følgende
internetadresse:: Bitte geben Sie
„denver.eu“ ein. Klicken Sie dann auf das
Suchen-SYMBOL in der oberen Leiste
der Webseite und geben Sie hier die
Modellnummer „WCM-8010MK3“ ein.

Sie gelangen nun zur Produktseite. Die
Funkanlagenrichtlinie (Richtlinie 2014/
53/EU) finden Sie unter „downloads/
other downloads“.

DENVER A/S
Omega 5A, Soeften
8382 Hinnerup
Dänemark

www.facebook.com/denver.eu

Betriebsfrequenz: 850-1900MHz
Max. Ausgangsleistung: 2W

GER 42

Sikkerhedsoplysninger
Læs omhyggeligt sikkerhedsanvisningerne, før
du tager produktet i brug første gang, og gem
vejledningen til senere brug.

1. Dette produkt er ikke et legetøj. Hold det
udenfor børns rækkevidde.

2. Hold produktet udenfor børns og kæledyrs
rækkevidde, så dele ikke bliver tygget på
eller slugt.

3. Brug aldrig gamle og nye batterier sammen i
hovedenheden, og heller ikke forskellige
batterityper samtidig. Tag batterierne ud,
hvis du ikke skal bruge systemet i længere
tid. Tjek batteriernes polaritet (+/-), når du
sætter dem i produktet. Forkert ilagte
batterier kan forårsage en eksplosion.
Batterier medfølger ikke.

4. Produktets drifts- og
opbevaringstemperaturområde ligger fra

-20 °C til 40 °C. Udenfor dette område kan
funktionaliteten blive påvirket.

5. Produktet må aldrig åbnes. Reparation og
service bør altid udføres af kvalificeret
fagmand.

6. Må ikke udsættes for varme eller direkte
sollys!

7. Brug kun originalt tilbehør sammen med
produktet, da produktet ellers vil kunne
fungere unormalt.

DEN 43

(ikke inkluderet)

Oversigt

(ikke inkluderet)

1) 2 tommer
LCD-skærm

2) Shot-knap

3) OK-knappen

4) Strømafbryder

5) USB Type C stik

6) Micro SD-kortspor

8) Menuknap

9) Venstre knap

10) Op-knappen

11) Ned-knappen

12) Højre knap

13) Standard SIM
(tilkøb)

Replay-knap

Kameraet har 3 grundlæ ggende
betjeningsfunktioner:

1. OFF (slukket): Power-kontakten står på OFF.

2.ON (tæ ndt): Power-kontakten står på ON.

3.TEST: Power-kontakten står på indstillingen
TEST.

DEN 44

Ud af de tre ovenstående funktioner er OFF
sikkerhedstilstanden, som skal anvendes, når
du skifter SD-kortet eller batterierne i
kameraet, samt under transport af kameraet.

A.I systemindstillingerne kan du væ lge
mellem 3 funktioner
a. Kamera
Der optages et enkelt foto ad gangen.
b. Video
Der optages en video ad gangen.
c. Kamera & Video
Der optages først et foto og dernæ st
en video ad gangen.

B.Du kan væ lge mellem to optagemetoder for
fotos eller video.
a. Manuelt ved hjæ lp af Shot-knap
Når du har skubbet kontakten Power over på
indstillingen TEST, ’uden en menu på
displayet’, skal du trykke på UDLØSER trykke
(SHOT) på for at tage billeder eller video.
b. Automatisk
Når du skubber power-knappen over på ON,
blinker LED'erne i 15 sekunder, hvorefter
kameraet optager fotos eller video, når det
registrerer bevæ gelse.

DEN 45

C. Hvis du vil se de billeder eller video på
kameraet, skal du slukke kameraet, skubbe
kontakten Power over på indstillingen Test og
trykke OK knap at åbne forhåndsvisningen.
a. Fotos
Tryk på pileknap op eller ned for at se næ ste
eller foregående foto.
b.Video
Tryk på Repaly-knap på for at starte videoen,
tryk på en gang til igen for at afbryde. Bemæ
rk: Tryk på OK for at vende tilbage til
displayet.

D.Venligst bemæ rk at dette ikke er en fejl ved
kameraet:
Kraftigt regnvejr, tåge og støvregn (i mørke) vil
give hvide fotos uden motiv
E. Afsendelse af billede via 2G/GSM/MMS/GPRS
Kom godt i gang

1. En 2G/GSM mobilforbindelse.

2. Et formateret 2GB+ microSD-kort.

3. En computer (styresystemerne Vista,
Windows 7, Windows 8).

4. Et SIM-kort ikke SIM-låst

5. SIM-kortet skal kunne sende billedfiler via
2G/GSM/ GPRS/MMS-netvæ rk.

6. 12V strømforsyning（8 AA-batterier eller en
strømforsyning med en spæ nding på 12V).

DEN 46

7. Programmet MMSCONFIG på CD'en.

8. Fra din mobiludbyder skal du bruge følgende
oplysninger om 2G MMS-data (APN + konto +
kode, MMSC + IP + PORT) eller finde disse
oplysninger på udbyderens hjemmeside.

9. 2G GPRS-data til opsæ tning af SMTP fra
udbyder (APN + konto + kode).

10.Oplysninger om server, hvorfra e-mail
afsendes (server + port + e-mail + kode).

Sådan foretages MMS-indstillinger

1.Sæ t microSD-kortet og SIM-kortet i kameraet,
læ g batterier i kameraet. Tæ nd kameraet og
aktivér test-tilstand, tjek at signalbjæ lken og
''SIM'' vises på kameraets display. Forbind dernæ
st kameraet til PC'en ved hjæ lp af det
medfølgende USB-kabel. Læ g CD'en i
computeren, åbn Stifinder og dobbeltklik
på

2. Væ lg eller
i

3.Indtast oplysninger i felterne
og

Gå til fanen

og væ lg

4.Udfyld og / eller

DEN 47

5.Gå til og væ lg

6.Klik på knappen og gem som
Parameter.dat på microSD-kortet.

7. Fjern USB-kablet fra kameraet.

8. Gå til i menuen kamera
og tjek, at de enkelte
punkter er indstillet
som vist herover.

9. Stil kameraet på normal optagetilstand.

Sådan foretages GPRS-indstillinger

1. Sæ t microSD-kortet og SIM-kortet i

kameraet, læ g batterier i kameraet .Tæ nd
kameraet og aktivér test-tilstand, tjek at
signalbjæ lken og ''SIM'' vises på kameraets
display. Forbind dernæ st kameraet til PC'en
ved hjæ lp af det medfølgende USB-kabel. Læ
g CD'en i computeren, åbn Stifinder og
dobbeltklik på

2.Væ lg eller
Gå til fanen og væ lg

DEN 48

3. Indsæ t de nødvendige
oplysninger under punkterne

4.Udfyld oplysninger om e-mail-afsender
i og

5.Gå til fanen og væ lg

6.Klik på knappen og gem som
Parameter.dat på microSD-kortet.

7.Fjern USB-kablet fra kameraet.

8. Gå til i menuen kamera
og tjek, at de
enkelte punkter er
indstillet som vist
herover.

9. Stil kameraet på normal optagetilstand.

DEN 49

F. SMS Kommandoliste

MMS/SMTP skal væ re slået til for at du kan
bruge sms-kommandoer

1. *500* tag billede
(kan anvendes både i MMS- og SMTP-tilstand)
SIM-kortet i kameraet sender Capture, når det
modtager kommandoen *500*

2. *505* tag billede og send det til den mobil,
hvorfra sms'en blev afsendt
SIM-kortet i kameraet sender Start capturing.. og
sender et stillbillede til den valgte mobiltelefon og
/ eller e-mail, når det modtager kommandoen
* 505*, uanset om MMS- eller SMTP-tilstand er
aktiveret. Men SIM-kortet sender kun billedet som
MMS til mobiltelefonen, når kameraet er indstillet
til MMS-tilstand

3.*520* tjek billedkvalitet og batteristatus (kan
anvendes både i MMS- og SMTP-tilstand)
SIM-kortet sender Total Jpg: Free Space: Battery
Level:, når det modtager kommandoen *520*

4. *530* slå sensor til
(kan anvendes både i MMS- og SMTP-tilstand)
SIM-kortet sender PIR ON, når det modtager
kommandoen *530*

5. *531* sæ t sensor i dvaletilstand
(kan anvendes både i MMS- og SMTP-tilstand)
SIM-kortet sender PIR OFF , når det modtager
kommandoen *531*

DEN 50

Der tages forbehold for tekniske
ændringer, fejl og mangler i manualen.

ALLE RETTIGHEDER RESERVERET,
COPYRIGHT DENVER A/S

Elektrisk og elektronisk udstyr samt
medfølgende batterier indeholder
materialer, komponenter og stoffer, der kan
væ re skadelige for menneskers sundhed og
for miljøet, hvis affaldet (kasseret elektrisk og
elektronisk udstyr og batterier) ikke
håndteres korrekt.

DEN 51

Elektrisk og elektronisk udstyr og
batterier er mæ rket med nedenstående
overkrydsede skraldespand. Den
symboliserer, at elektrisk og elektronisk
udstyr og batterier ikke må bortskaffes
sammen med usorteret
husholdningsaffald, men skal indsamles
sæ rskilt.

Som slutbruger er det vigtigt, at du afleverer
dine udtjente batterier til de ordninger, der
er etablerede. På denne måde er du med til
at sikre, at batterierne genanvendes i
overensstemmelse med lovgivningen og
ikke unødigt belaster miljøet.

Alle kommuner har etableret
indsamlingsordninger, hvor kasseret
elektrisk og elektronisk udstyr samt bæ
rbare batterier gratis kan afleveres af
borgerne på genbrugsstationer og andre
indsamlingssteder eller bliver afhentet
direkte fra husholdningerne. Næ rmere
information kan fås hos kommunens
tekniske forvaltning.

DEN 52

Hermed erklærer Denver A/S, at
radioudstyrstypen WCM-8010MK3 er i
overensstemmelse med direktiv 2014/53/
EU. EU-overensstemmelseserklæringens
fulde tekst kan findes på følgende
internetadresse: denver.eu og klik på søge
ikonet på toplinjen. Skriv modelnummer:
WCM-8010MK3. Gå herefter ind på
produktsiden, og red direktivet er fundet
under "downloads/other downloads"
Driftsfrekvensområde: 850-1900 MHz
Maximal udgangseffekt: 2W

DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Danmark

www.facebook.com/denver.eu

DEN 53

Veiligheidsinformatie
Lees de veiligheidsinstructies zorgvuldig door
voordat u het product voor de eerste keer gebruikt
en bewaar de instructies voor toekomstig gebruik.

1. Dit apparaat is geen speelgoed. Houd het

buiten bereik van kinderen.

2. Houd het product buiten het bereik van

kinderen en huisdieren om kauwen en
inslikken te voorkomen.

3. Gebruik nooit oude en nieuwe batterijen of

verschillende soorten batterijen samen.
Verwijder de batterijen als u het product
langere tijd niet gebruikt. Controleer de
polariteit (+/-) van de batterijen wanneer u ze
in het product plaatst. Verkeerde plaatsing kan
een explosie veroorzaken. Batterijen zijn niet
inbegrepen.

4. De bedrijfs- en opslagtemperatuur van dit

product valt tussen -20 en 40 graden Celsius.
Een te lage of te hoge temperatuur kan de
werking beïnvloeden.

5. Open het product nooit. Reparaties of

onderhoud mogen alleen worden uitgevoerd
door gekwalificeerd personeel.

6. Niet blootstellen aan hitte of direct zonlicht!

7. Gebruik geen niet-originele accessoires samen

met het apparaat, aangezien dit de werking van
het apparaat kan verstoren.

NED 54

(kaart niet inbegrepen)

Overzicht

1) 2 inch lcd

kleurenscherm

2) Shot-toets

3) OK-toets

4) Aan-/uitschaskelaar

5) USB Type C­ connector

6) Micro SD-kaartsleuf
(kaart niet inbegrepen)

7) Replay-toets

8) Menu-toets

9) Links-toets

10) Omhoog-toets

11) Omlaag-toets

12) Rechts-toets

13)Standaard
simkaartsleuf
(kaart niet inbegrepen)

Het heeft de volgende interfaces:
USB type C-connector, microSD-kaartsleuf,
standaardsimkaartsleuf, externe DC­voedingsconnector.

NED 55

Stroomvoorziening

De camera vereist 8 AA-batterijen als
stroomvoorziening (batterijen niet inbegrepen).
U kunt de volgende batterijen met 1,5V uitvoer
gebruiken:

1. Alkalinebatterijen met hoge dichtheid en
prestaties (aanbevolen)

2. Oplaadbare alkaline batterijen

3. Oplaadbare NiMH-accu's
De camera schakelt in de testmodus
automatisch uit als deze binnen 3 minuten
niet wordt gebruikt, om stroom te besparen;
de camera wordt weer gewekt zodra er een
beweging wordt waargenomen. De camera
schakelt ook automatisch uit als de batterijen
bijna leeg zijn. Vervang de batterijen tijdig.

De TEST-modus openen

Schuif de aan-/uitschakelaar naar de stand TEST
om de TEST-modus te openen. Er zijn enkele
functies in de TEST-modus: gebruikersinstellingen,
handmatig opnemen, voorbeeld.

Foto’s of video’s bekijken

U kunt opgenomen foto’s en video’s op twee
manieren bekijken:

1. Op het lcd-scherm van de camera.

2. De USB type C-kabel moet worden
aangesloten op de computer en leest de
videobestanden op de SD-kaart.

NED 56

Inschakelen en de AAN-modus openen

Let op het volgende voordat u het apparaat
inschakelt:

1. Richt niet rechtstreeks naar de lichtbron.

Dit kan valse activeringen veroorzaken.

2. De hoogte vanaf de grond voor het

plaatsen moet 1-2 meter zijn. De hoogte
van een hert is bijvoorbeeld een gepaste
hoogte.
Nadat de camera is ingeschakeld, knippert
het rode lampje ongeveer 10seconden. De
10 seconden is een buffertijd voordat
automatisch wordt opgenomen,
bijvoorbeeld voor het sluiten en
vergrendelen van het onderste deksel, het
aan een boom bevestigen van de camera
en weg te lopen.

Uitschakelen

Schuif de aan-/uitschakelaar naar de stand
OFF om de camera uit te schakelen.
Verwijder daarom de batterijen als u de
camera voor langere tijd niet gebruikt.

NED 57

De micro-SD-kaart en de simkaart plaatsen

Plaats de microSD-kaart en simkaart in
de kaartsleuf (kaart niet inbegrepen).
Wanneer u de functie MMS/e-mail
gebruikt, moet u de simkaart correct in
de simkaartsleuf plaatsen.

de MMS-Instellingsstappen

1.Voeg de microSD-kaart en SIM in de camera in,
zet de batterijen in de cam, zet vervolgens de
camera in de testmodus, controleer of er een
signaalbalk en ''SIM'' is op het scherm van de
camera. Sluit vervolgens de camera op de PC aan
met de meegeleverde USB-kabel voeg de cd in de
computer in, open en dubbelklik dan

2. Kies of in
Ga naar de tabel

3. Open en

, en selecteer

4.Vul of

NED 58

in.

5. Ga naar , en selecter

6.Klik op de toets en sla op als
Parameter.dat op de microSD-kaart.

7.Ontkoppel de USB-kabel van de camera

8. Ga naa in het cameramenu,
en controleer of de
instelling
hetzelfde is als
hierboven.

9. Schakel de camera in..

SMTP-instelling

1.Plaats kaart en simkaart in de camera, plaats de
batterijen in de camera en zet de camera in de
TEST-modus, controleer of de signaalsterkte en
"SIM" op het camerascherm worden weergegeven.
Sluit vervolgens de camera aan op de pc met de
meegeleverde USB-kabel, plaats de cd-rom in de
pc, open en dubbelklik.op

NED 59

2. Kies of , ga naar
tabel , en selecteer .

3. Open alle

4. Vul de e-mailgegevens van de afzender in

5. Ga naar de tabel en selecteer

6.Klik op de toets en sla op als
Parameter.dat op de microSD-kaart.

7.Ontkoppel de USB-kabel van de camera.

8. Ga naar in het cameramenu,

controleer of de
instelling hetzelfde
is als hierboven

9. Schakel de camera in

NED 60

F. SMS-opdracht code

MMS/SMTP moet ruim voor het gebruik van
de sms-opdracht op 'aan' worden ingesteld.

*500* neem een foto.
(Werkt in zowel MMS- als SMTP-modus.)

*505* neemt een foto en verstuurd het naar de
mobiel die een sms verstuurd. De simkaart in de
camera verstuurd de foto naar MMS op mobiel of
SMTP verstuurd een e-mail wanneer *
505*opdracht gekregen, ongeacht MMS- of SMTP­modus. Maar simkaart verstuurd een MMS
versturen naar de mobiel die sms verstuurt
wanneer camera alleen in MMS-modus staat

*520* controleert het aantal foto’ en de
batterijstatus.
(Werkt zowel in MMS- als SMTP-modus.) Simkaart
verstuurd totaal aantal foto’s: Vrije ruimte:
Batterijniveau: bij ontvangst van *520*-opdracht.

*530* schakelt de camera in.
(Werkt zowel in MMS- als SMTP-modus.) Simkaart
verstuurd PIR AAN bij ontvangst van *530*­opdracht.

*531* zet de camera in de slaapmodus.
(Werkt zowel in MMS- als SMTP-modus.) Simkaart
verstuurd PIR UIT bij ontvangst van *531*-opdracht.

NED 61

Opmerking - Alle producten zijn
onderworpen aan wijzigingen zonder enige
aankondiging. Fouten en omissies in de
gebruiksaanwijzing voorbehouden.

ALLE RECHTEN VOORBEHOUDEN,

AUTEURSRECHT DENVER A/S

Elektrische en elektronische apparatuur en
de inbegrepen batterijen bevatten
materialen, componenten en stoffen die
schadelijk kunnen zijn voor uw gezondheid
en het milieu, indien de afvalproducten
(afgedankte elektrische en elektronische
apparatuur en batterijen) niet correct
worden verwerkt.

NED 62

Elektrische en elektronische apparatuur en
batterijen zijn gemarkeerd met het
doorgekruiste vuilnisbaksymbool, zoals
hierboven afgebeeld. Dit symbool betekent
dat elektrische en elektronische apparatuur
en batterijen niet mogen worden afgevoerd
met ander huishoudelijk afval, maar
afzonderlijk moeten worden afgevoerd.

Het is belangrijk dat u als eindgebruiker
de gebruikte batterijen inlevert bij de
gepast en hiervoor aangewezen faciliteit.
Op deze manier zorgt u ervoor dat de
batterijen worden gerecycled in
overeenstemming met de wetgeving en
geen schade toebrengen aan het milieu.

Alle plaatsen hebben specifieke
inzamelpunten, waar elektrische of
elektronische apparatuur en batterijen
kosteloos kunnen worden ingeleverd bij
recyclestations of andere inzamellocaties. In
bepaalde gevallen kan het afval ook aan huis
worden opgehaald. Aanvullende informatie
kan worden verkregen bij de technische
afdeling van uw gemeente.

NED 63

Hierbij verklaar ik, Denver A/S, dat het type
radioapparatuur WCM--8010MK3 conform is
met Richtlijn 2014/53/EU. De volledige tekst
van de EU-conformiteitsverklaring kan
worden geraadpleegd op het volgende
internetadres: denver.eu en klik vervolgens
op het zoekpictogram op de bovenste regel
van de website. Type het modelnummer:
WCM-8010MK3. Ga nu naar de
productpagina en de RED-richtlijn is te
vinden onder downloads/andere downloads.

Werkfrequentiebereik: 850-1900
Max. uitgangsvermogen:2W

DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Danmark

www.facebook.com/denver.eu

NED 64

Consignes de sécurité
Lisez attentivement les consignes de sécurité avant

d’utiliser le produit pour la première fois
et conservez-les pour référence ultérieure.

1. Ce produit n’est pas un jouet. Maintenez-le
hors de portée des enfants.

2. Gardez le produit hors de la portée des enfants
et des animaux de compagnie pour éviter qu’ils
les mordent et les avalent.

3. Dans l'unité principale, n’utilisez jamais des
piles anciennes et neuves ou différents types
de piles en même temps. Retirez les piles
lorsque vous n’utiliserez pas le système pendant
une période prolongée. Vérifiez toujours la
polarité (+/-) des piles lors de leur insertion dans
le produit. Une erreur de polarité peut provoquer
une explosion. Les piles ne sont pas incluses.

4. La température de fonctionnement et de
rangement du produit est comprise entre -20 et
40degrés Celsius. Une température inférieure
ou supérieure peut affecter le fonctionnement.

5. N’ouvrez jamais le produit. Les réparations ou
l’entretien doivent toujours être effectués par 、
du personnel qualifié.

6. Ne l’exposez pas à la chaleur ou la lumière
directe du soleil!

7. N’utilisez pas d’accessoires non officiels avec le
produit, car cela peut causer un mauvais
fonctionnement.

FRA 65

(non inclus)

(non inclus)

Vue d'ensemble

1) Écran LCD couleur 2) Bouton de tir
2 pouces

3) Bouton OK 4) Interrupteur
d'alimentation

5) Connecteur USB 6) Fente pour carte
type C Micro SD

7) Bouton Replay 8) Bouton Menu

9) Bouton gauche 10) Bouton haut

11) Bouton bas 12) Bouton droit

13) SIM standard (non incluse)

La caméra comprend de 3 modes de
fonctionnement de base :

1. Mode arrêt : L'interrupteur d'alimentation
est sur OFF (arrêt).

FRA 66

2. Mode marche : L'interrupteur d'alimentation
est sur ON (marche).

3. Mode TEST : L'interrupteur d'alimentation est
sur TEST.

Parmi les trois modes ci-dessus, le mode OFF
est le mode de sécurité conseillé pour le
remplacement de la carte SD ou des piles et le
transport de la caméra.

A. Il y a 3 modes disponibles sous réglages système.

a. Caméra
Pour prendre des photos.
b. Vidéo
Pour prendre des vidéos.
c. Caméra & Vidéo
Prise de photo d'abord puis des vidéos.

B. Il y a également deux manières de prendre
des photos ou vidéos.

a. Appuyer manuellement sur le bouton SHOT
Après avoir positionné l'interrupteur
d'alimentation sur TEST (sans aucun menu
affiché), appuyez sur Shot pour prendre des
photos ou des vidéos
b. Automatique
Après avoir positionné l'interrupteur
d'alimentation sur ON, le témoin se met à
clignoter pendant 15 secondes, puis la caméra
prend des photos ou des vidéos lorsqu'un
mouvement est détecté.

FRA 67

C. Pour voir les photos/vidéos sur la caméra,
éteignez celle-ci, positionnez l'interrupteur
d'alimentation sur TEST, appuyez sur le bouton
OK pour entrer dans le modèle de vue.

a. Photos
Appuyez sur la touche haut ou bas de la
télécommande pour afficher la photo
précédente ou suivante.
b. Vidéos
Appuyez sur le bouton Replay pour lancer la
vidéo, appuyez de nouveau sur le bouton
Replay pour arrêter.
l'arrêter. Remarque : Appuyez sur OK pour
retourner à l'écran.

D. Il convient de noter que cette erreur n'est
pas due à la caméra :

Forte pluie, brouillard et bruine (dans l'obscurité)
donnent des photos blanches sans raison valable.

E. Envoi d‘image via 2G/GSM/MMS/GPRS
Préparation

1. Opérateur de téléphonie mobile 2G/GSM.

2.Formatez une carte microSD de capacité
2 Go ou plus.

3.Ordinateur (système Vista, Windows 7,
Windows 8).

4.Une carte SIM sans verrouillage PIN

FRA 68

5.La carte SIM doit pouvoir envoyer des
images via un réseau 2G/GSM/GPRS/MMS.

6.Alimentation 12V ( 8 piles AA ou une
source d’alimentation 12V).

7. Programme MMSCONFIG sur CD.

8.Les utilisateurs doivent demander les données
2G MMS du fournisseur (APN + compte + mot
de passe, MMSC + IP + PORT) ou rechercher ces
informations sur le site Internet du fournisseur.

9.Les données 2G GPRS pour la configuration
SMTP auprès du fournisseur (APN + compte
+ mot de passe).

10.Les informations du serveur de l'e-mail
de l’envoyeur (serveur + port + e-mail + mot
de passe).

Étapes de la configuration MMS

1. Placez la carte microSD et la carte SIM dans la
caméra, mettez des piles dans la caméra,
allumez la caméra en mode test, vérifiez si la
barre de signal et l’icône « SIM »apparaissent sur
l'écran de la caméra. Connectez ensuite la
caméra à l'ordinateur à l’aide du câble USB
fourni, insérez le CD dans l'ordinateur, ouvrez
puis double-cliquez dessus

2.Sélectionnez ou

dans

. Allez à

la table ,

sélectionnez

FRA 69

3. Insérez les éléments et

4.Fournissez les informations et/ou

5.Allez à , sélectionnez

6.Cliquez sur le bouton et sous

Parameter.dat sur la carte microSD.

7. Connectez le câble USB à partir de la caméra.

8. Allez à dans le menu de la

caméra, vérifiez si les
paramètres sont identiques
à ceux ci-dessus.

9. Allumez la caméra.

Étapes de la configuration GPRS

1. Placez la carte microSD et la carte SIM dans la
caméra, mettez des piles dans la caméra,
allumez la caméra en mode test, vérifiez si la
barre de signal et l’icône « SIM »apparaissent sur
l'écran de la caméra. Connectez la caméra à un
PC à l’aide du câble USB fourni.
Insérez le CD dans l'ordinateur, ouvrez
puis double-cliquez dessus.

FRA 70

2. Sélectionnez ou ,
allez à la table ,sélectionnez .

3. Insérez tous les éléments

4. Fournissez les informations e-mail de l’envoyeur

dans et

5.Allez à la table , sélectionnez

6.Cliquez sur le bouton et sous
Parameter.dat sur la carte microSD.

7.Connectez le câble USB à partir de la caméra.

8. Allez à dans le menu de la
caméra, vérifiez si les
paramètres sont identiques à
ceux ci-dessus.

9. Allumez la caméra.

FRA 71

F. Liste des commandes SMS
MMS/SMTP doit être « activé » avant d'utiliser
les commandes SMS

1. *500* Prendre une photo
(Valable en mode MMS et SMTP)
La carte SIM de la caméra envoie Capture
(Capture) lorsqu’elle reçoit la commande *500*

2. *505* Prendre une photo et l'envoyer au
portable qui a envoyé le SMS
La carte SIM de la caméra envoie SIM Start
capturing.. (Lancer la capture) et envoie quand
même une image à l’ID du portable et/ou
e-mail inséré lorsqu’elle reçoit la commande
*505*, qu’elle soit en mode MMS ou SMTP.
Mais la carte SIM envoie des images via MMS
au portable qui a envoyé le SMS lorsque la
caméra est uniquement en mode MMS

3. *520* Vérifier le nombre d'images et l’état des
piles (Valable en mode MMS et SMTP)
La carte SIM envoie Total Jpg: Free Space:
Battery Level (nombre d’images : Espace
disponible : Niveau des piles) : lorsqu’elle
reçoit la commande *520*

4. *530* Activer le capteur (Valable en mode
MMS et SMTP)
La carte SIM de la caméra envoie PIR ON
(Démarrage ok) lorsqu’elle reçoit la
commande *530*

FRA 72

5. *531* Mettre le capteur mode veille
(Valable en mode MMS et SMTP)
La carte SIM de la caméra envoie PIR OFF
(Arrêt ok) lorsqu’elle reçoit la commande *531*

Remarque - Tous les produits sont
susceptibles d’être modifiés sans préavis.
Ce document est établi sous toute réserve
d’erreur ou d’omission.

TOUS DROITS RÉSERVÉS,
COPYRIGHT DENVER A/S

Les appareils électriques et électroniques
et les batteries contiennent des
matériaux, composants et substances qui
peuvent nuire à votre santé et à
l'environnement si ces déchets ne sont
pas traités de façon appropriée.

FRA 73

Les appareils électriques et électroniques
et les batteries sont marqués par le
symbole de poubelle avec roulettes et
une croix dessus, voir ci-dessous. Ce
symbole indique que les appareils
électriques et électroniques et les
batteries doivent être collectés et jetés
séparément des ordures ménagères.

En tant qu'utilisateur final, il est
important que vous jetiez les batteries
usagées dans des centres de collecte
appropriés. En mettant en rebus les
batteries pour être recyclées
conformément à la règlementation vous
contribuez à préserver l’environnement.

Dans toutes les villes existent des points
de collecte où les appareils électriques et
électroniques et les batteries peuvent y
être déposés sans frais pour le recyclage.
Vous pouvez obtenir des informations
supplémentaires auprès des autorités
locales de la ville.

FRA 74

Le soussigné, Denver A/S, déclare que
l'équipement radioélectrique du type
WCM-8010MK3 est conforme à la directive
2014/53/EU. Le texte complet de la
déclaration EU de conformité est
disponible à l'adresse internet suivante:
Veuillez entrer dans le site: denver.eu,
puis cliquez sur l’ICÔNE de recherche sur
la ligne supérieure du site Web. Entrez le
numéro de modèle: WCM-8010MK2
Maintenant, accédez à la page du produit,
et la directive rouge est indiquée sous les
téléchargements/autres téléchargements
Plage des fréquences de fonctionnement:
850-1900MHz

Puissance de sortie maximale: 2W

DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Danemark
www.facebook.com/denver.eu

FRA 75

Información sobre seguridad
Lea detenidamente estas instrucciones de
seguridad antes de usar el producto por primera
vez y guarde las instrucciones como referencia
futura.

1. Este producto no es un juguete. Manténgalo

fuera del alcance de los niños.

2. Mantenga el producto fuera del alcance de

los niños y mascotas para evitar que lo
mastiquen o se lo traguen.

3. Nunca use pilas nuevas y antiguas o diferentes

tipos de pilas juntas en la unidad principal.
Retire las pilas cuando no vaya a usar el
Sistema durante un periodo prolongado de
tiempo. Compruebe la polaridad (+/-) de las
pilas cuando las inserte en el producto. Una
colocación incorrecta puede causar una
explosión. No se incluyen las pilas.

4. La temperatura de almacenamiento y de

funcionamiento del producto es de -20 grados
Celsius a 40 grados Celsius. Una temperatura
superior o inferior a esta puede afectar al
funcionamiento.

5. Nunca abra el producto. Las reparaciones o

el mantenimiento deben realizarlas
únicamente personal cualificado.

6. ¡No lo exponga ni al calor ni a la luz solar directa!

7. No use accesorios no originales con el

producto ya que esto puede provocar una
funcionalidad anormal del producto.

ESP 76

(no incluido) (no incluido)

1) Pantalla LCD a color
de 2 pulgadas

2) Botón de SHOT

3) botón OK

4) interruptor de
encendido

5) Conector USB tipo C

6) Ranura para tarjeta
Micro SD

7) botón de
reproducción

8) Botón de menú

9) Botón izquierdo

10) Botón de arriba

11) Botón Abajo

12) Botón derecho

13) SIM estándar
(no incluida)

La cámara dispone de 3 modos de
funcionamiento básicos:

1. Modo OFF: El interruptor de alimentación se
encuentra en la posición OFF.

2. Modo ON: El interruptor de alimentación se
encuentra en la posición ON.

3. Modo PRUEBA: El interruptor de alimentación
se encuentra en la posición PRUEBA.
En los tres modos de arriba, el modo OFF es el
modo seguro especificado cuando se sustituye la
tarjeta SD o las pilas y se transporta la cámara.

ESP 77

A. Existen 3 modos bajo la configuración del
sistema para su selección.

a. Cámara Solo toma fotografías a la vez.
b. Vídeo Sólo toma vídeos a la vez.
c. Cámara y vídeo
Toma una fotografía en primer lugar;
posteriormente toma vídeos a la vez.

B. Existen dos formas de tomar fotografías o vídeos.

a. Manualmente usando el botón de SHOT
Tras deslizar el interruptor de alimentación a
TEST, sin ningún menú en pantalla, Presione el
botón SHOT para tomar un video o una foto.
b. Automáticamente
Tras deslizar el interruptor de alimentación a la
posición ON. El LED parpadea durante 15
segundos; posteriormente la cámara toma
fotografías o vídeos cuando se detecta
movimiento.

C. Para ver las fotografías de vídeos de la cámara,
por favor, apague la cámara, deslice el
interruptor de alimentación a TEST, presione el
botón OK para ingresar al modelo de vista.

a. Fotografías
Pulse arriba o abajo en la mando a distancia
para ver la fotografía siguiente o anterior.
b. Vídeos Presione el botón Repetir para
iniciar el video, presione el botón Repetir
nuevamente para detener.
Nota: Pulse OK para volver a la pantalla.

ESP 78

D. Por favor, tenga en cuenta que no es un error

de la cámara:
La lluvia fuerte, la niebla y la llovizna (en la
oscuridad) ofrecerán fotografías blancas sin motivo

E. Enviando imagen mediante 2G/GSM/MMS/GPRS

Preparación

1. Servicio de operador móvil 2G/GSM.

2. Tarjeta microSD con formato 2GB+.

3. Ordenador (Sistema Vista, Windows 7,
Windows 8).

4. Una tarjeta SIM sin bloqueo PIN

5. La tarjeta SIM debe poder enviar imágenes
mediante la red 2G/GSM/GPRS/MMS.

6. Alimentación de 12V ( 8 pilas AA, o
alimentación de entrada de 12V).

7. Programa MMSCONFIG en el CD.

8. Es necesario que los usuarios lo soliciten al
proveedor de datos 2G MMS (APN + cuenta +
contraseña, MMSC + IP + PUERTO) o
encuentren esta información en la página
web del proveedor.

9. Datos 2G GPRS para la configuración de
SMTP del proveedor (APN + cuenta +
contraseña).

10. Información del servidor del remitente de
correo electrónico (servidor + puerto +
correo electrónico + contraseña).

ESP 79

Pasos para la configuración de MMS

1. Inserte la tarjeta microSD y SIM en la cámara;
coloque las pilas en la cámara; posteriormente
coloque la cámara en modo prueba y
compruebe si hay una barra de señales y
aparece ''SIM'' en la pantalla de la cámara.
Después conecte la cámara al PC con el cable
USB que se incluye inserte el CD en el
ordenador; ábralo y haga doble clic

2.Elija o en
Vaya a la tabla

3.Inserte

y, seleccione

y

4.Rellene y o

5.Vaya a , y elija

6. Haga clic en el botón y guárdelo como
Parameter.dat en la tarjeta microSD.

7. Conecte el cable USB desde la cámara.

8. Vaya al menú de la cámara;
compruebe que la
subconfiguración es la
misma que la
configuración que aparece arriba.

9.Encienda la cámara en modo on.

ESP 80

.

Pasos de configuración del GPRS

1. Inserte la tarjeta microSD y SIM en la cámara;
coloque las pilas en la cámara; posteriormente
coloque la cámara en modo prueba y
compruebe si hay una barra de señales y aparece
''SIM'' en la pantalla de la cámara. Posteriormente,
conecte la cámara al PC con el cable USB que se
incluye. Inserte el CD en el ordenador; ábralo y
después haga doble clic

2. Elija o ; vaya a la
tabla y seleccione .

3. Inserte todo

4. Rellene la información de correo electrónico
del
remitente en y

5.Vaya a la tabla y elija

6. Haga clic en el botón y guárdelo como
Parameter.dat en la tarjeta microSD.

7.Conecte el cable USB desde la cámara.

8. Vaya al menú de la cámara ;
compruebe que la
subconfiguración es la
misma que la configuración que aparece arriba.

9. Encienda la cámara en modo on.

ESP 81

F. Lista de comandos SMS

Es necesario fijar MMS/SMTP en modo “on“ antes de
usar estos comandos SMS

1. Tomar imágenes *500*
(puede funcionar tanto en modo MMS como SMTP)
La SIM de la cámara enviará Capture (Capturar)
cuando reciba el comando *500*.

2. *505* tomará una imagen y la enviará al móvil
que envió el SMS.
La SIM de la cámara enviará Start capturing.. (Iniciar
captura...) y enviará la imagen a la ID móvil
insertada y/o correo electrónico cuando tenga el
comando* 505*, sin importar si está en modo MMS
o SMTP. Pero la SIM enviará imágenes vía MMS al
móvil que envía SMS cuando la cámara esté
únicamente en modo MMS

3. *520* comprueba la cantidad de imágenes y el
estado de la batería
(puede funcionar tanto en modo MMS como SMTP)
La SIM enviará Total Jpg: Free Space: Battery Level:
(Jpg total: espacio libre: nivel de batería cuando
reciba el comando *520*

4. *530* conecta el sensor
(puede funcionar tanto en modo MMS como SMTP)
La SIM enviará PIR ON (Iniciar OK) cuando reciba
el comando*530*

5. *531* cambia el sensor a modo sleeping (retardo)
(puede funcionar tanto en modo MMS como SMTP)
La SIM enviará PIR OFF (Detener OK) cuando reciba
el comando *531*

ESP 82

Aviso: Los artículos pueden estar sujetos a
cambios técnicos sin notificación anticipada.
Además, Denver se reserva el derecho de
corregir errores y omisiones en el manual.

TODOS LOS DERECHOS RESERVADOS,

COPYRIGHT DENVER A/S

Los equipos eléctricos y electrónicos, y las
pilas o baterías incluidas, contienen
materiales, componentes y sustancias que
pueden ser perjudiciales para su salud y
para el medio ambiente, si el material de
desecho (equipos eléctricos y electrónicos
y baterías) no se manipula correctamente.

ESP 83

Los equipos eléctricos y electrónicos, y las
pilas o baterías incluidas, llevan un símbolo
de un cubo de basura cruzado por un
aspa, como el que se ve a continuación.
Este símbolo indica que los equipos
eléctricos y electrónicos, y sus pilas o
baterías, no deberían ser eliminados con el
resto de basura del hogar, sino que deben
eliminarse por separado.

Como usuario final, es importante que
usted remita las pilas o baterías usadas al
centro adecuado de recogida. De esta
manera se asegurará de que las pilas y
baterías se reciclan según la legislación y no
dañarán el medio ambiente.

Todas las ciudades tienen establecidos
puntos de recogida, en los que puede
depositar los equipos eléctricos y
electrónicos, y sus pilas o baterías
gratuitamente en los centros de reciclaje y
en otros lugares de recogida, o solicitar que
sean recogidos de su hogar. Puede obtener
información adicional en el departamento
técnico de su ciudad.

ESP 84

Por la presente, DENVER A/S declara que el
tipo de equipo radioeléctrico WCM­8010MK3 es conforme con la Directiva
2014/53/EU. El texto completo de la
declaración EU de conformidad está
disponible en la dirección Internet
siguiente: Entre en: denver.eu y después
haga clic en el ICONO búsqueda situado
en la línea superior de la página web.
Escriba el número de modelo: WCM-

8010MK3 Ahora entre en la página del

producto y la directiva roja se
encuentra bajo descargas / otras descargas

Rango de funcionamiento de la Gama de
frecuencia: 850-1900MHzPotencia de salida

máxima: 2W

DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Dinamarca

www.facebook.com/denver.eu

ESP 85

Informazioni sulla sicurezza
Leggere attentamente le istruzioni di sicurezza
prima di utilizzare il prodotto per la prima volta.
Conservare le istruzioni per riferimento futuro.

1. Questo prodotto non è un giocattolo. Tenerlo

fuori dalla portata dei bambini.

2. Tenere il prodotto fuori dalla portata dei

bambini e degli animali domestici per evitare
che venga masticato o ingerito.

3. Evitare in ogni caso di utilizzare batterie

vecchie insieme a quelle nuove o tipi diversi
di batterie nell'unità principale. Rimuovere le
batterie se si prevede di non utilizzare il
sistema per un periodo di tempo prolungato.
Controllare la polarità (+/-) delle batterie
quando vengono inserite nel prodotto. Il
posizionamento errato può provocare
un’esplosione. Le batterie non sono incluse.

4. La temperatura di esercizio e stoccaggio del

prodotto va da -20 gradi Celsius a 40 gradi
Celsius. Temperature inferiori o superiori
potrebbero comprometterne il funzionamento.

5. Non aprire mai il prodotto. Le riparazioni o la

manutenzione devono essere eseguite solo da
personale qualificato.

6. Evitarne l’esposizione al calore o alla luce

solare diretta!

7. Evitare l’uso di accessori non originali insieme

al prodotto in quanto essi potrebbero
compromettere il suo corretto funzionamento.

ITA 86

(non incluso)

1) Display LCD a
colori da 2 pollici

2) Pulsante SHOT

3) Pulsante OK

4) Interruttore di
alimentazione

5) Connettore USB
tipo C

6) Slot per scheda

(non incluso)

7) Pulsante Replay

8) Pulsante Menu

9) Pulsante sinistro

10) Pulsante Su

11) Pulsante giù

12) Pulsante destro

13) SIM standard
(non inclusa)

Micro SD

La videocamera prevede tre modalità operative:

1. Modalità OFF: tasto di alimentazione è in
posizione OFF

2. Modalità ON: tasto di alimentazione è in
posizione ON

3. Modalità TEST: tasto di alimentazione è in
posizione TEST
Delle tre modalità, la modalità OFF è quella da
utilizzare durante la sostituzione della SD-card o
delle batterie e durante il trasporto della
videocamera.

ITA 87

A. È possibile selezionare tre impostazioni di sistema.

a. Camera Scatto di una foto alla volta.
b. Video Ripresa di un video alla volta.
c. Camera &Video
Scatta prima una foto e poi riprende un video.

B. Per lo scatto delle foto o la ripresa dei video sono
previste due modalità.

a. Premere manualmente il pulsante SHOT
Dopo avere portato il tasto di alimentazione su
TEST, 'senza nessun menu sullo schermo',
premere Shot per scattare foto o video.
b. Automaticamente
Dopo avere portato il tasto di alimentazione su
ON, il LED lampeggerà per 15 secondi, quindi la
videocamera inizierà a scattare foto o a effettuare
riprese video nel momento in cui rileva un
movimento.

C. Per riprodurre le foto o i video sulla videocamera,
accendere l'unità, portare il tasto su TEST, premere
il tasto OK per accedere al modello di vista.

a. Foto
Premere il tasto freccia in alto o freccia in basso
sul telecomando per visualizzare la foto
successiva o precedente.
b. Video
Premi il pulsante Replay per avviare il video,
premi nuovamente il pulsante Replay per
fermarti.
Nota: Premere OK per tornare allo schermo

ITA 88

D. Si prega di notare che questo non è un errore della
videocamera:

condizioni di forte pioggia, nebbia e foschia
(al buio) daranno foto bianche senza
apparente motivo

E. Invio immagine via 2G/GSM/MMS/GPRS

1. Servizio operatore mobile 2G/GSM

2. Formato scheda 2GB+ microSD.

3. Computer (sistema Vista, Windows 7,
Windows 8).

4. Una scheda SIM senza blocco PIN

5. La scheda SIM deve riuscire a inviare
immagini tramite rete 2G/GSM/GPRS/MMS.

6. Alimentazione da 12 V ( 8 batterie AA o
alimentatore di ingresso da 12 V).

7. Programma MMSCONFIG in CD.

8. Gli utenti devono richiedere al provider i dati
2G MMS (APN + account + password, MMSC
+ IP + PORTA) o individuare queste
informazioni sulla pagina web principale
del provider.

9. I dati 2G GPRS per l’impostazione SMTP dal
provider (APN + account + password).

10. Informazioni sul server email del mittente
(server + porta + email + password).

Passaggi per l’impostazione di MMS

ITA 89

1. Inserire la scheda microSD e la scheda SIM
nella fotocamera, inserire le batterie. Quindi
avviare la modalità test della fotocamera,
verificare che siano disponibili barre di
segnale e che si visualizzi ''SIM''sullo schermo
della foto. In seguito collegare la fotocamera
al PC con il cavo USB incluso, inserire il CD nel
computer e fare doppio clic

2.Scegliere o in
. Andare a

tabella, selezionare

3.Inserire e

4.Riempire e o

5.Andare a , scegliere

6. Fare clic sul tasto e salvare come
Parameter.dat sulla scheda microSD card.

7.Inserire il cavo USB dalla fotocamera.

8. Andare a nel menu della
fotocamera, verificare che la

sottoimpostazione sia la stessa di quella
sovrastante.

9. Avviare la modalità di accensione della
fotocamera

ITA 90

Passaggi dell’impostazione del GPRS

1. Inserire la scheda microSD e la scheda SIM
nella fotocamera, inserire le batterie. Quindi
avviare la modalità test della fotocamera,
verificare che siano disponibili barre di
segnale e che si visualizzi ''SIM'' sullo schermo
della foto. Quindi connettere la fotocamera al
PC con il cavo USB incluso. Inserire il CD nel
computer, aprire e quindi fare doppio clic

2. Scegliere o ,

andare a tabella, selezionare

3. Inserire tutto

4. Riempire con le informazioni dell’email del
mittente e

5. Andare a tabella, scegliere

6. Fare clic sul tasto e salvare come
Parameter.dat sulla scheda microSD card.

7.Inserire il cavo USB dalla fotocamera.

8. Andare a nel menu della fotocamera,

verificare che la sottoimpostazione sia
la stessa di quella precedente

9. Avviare la modalità di accensione della fotocamera

ITA 91

F. Elenco di comando SMS

MMS/SMTP deve essere impostato in modalità
'accensione' prima di usare il comando SMS

1. *500* per scattare foto
(può funzionare in entrambe le modalità
MMS e SMTP)
La scheda SIM nella fotocamera invia Capture
(Acquisizione) quando riceve il comando *500*

2. *505* per scattare foto e inviarle al telefono
cellulare che invia SMS
La scheda SIM nelle fotocamera invia Start
capturing... (Avvio acquisizione...) e invia la foto
all’ID del telefono cellulare e/o all’email quando
riceve il comando *505*, indipendentemente che
sia in modalità MMS o SMTP.
La scheda SIM invia immagini via MMS al
telefono cellulare che invia SMS solo quando
la fotocamera è in modalità MMS

3. *520* per verificare la quantità di foto e lo stato
della batteria
(può funzionare in entrambe le modalità MMS e
SMTP)
La scheda SIM invia Total Jpg: Free Space: Battery
Level: (Jpg totali: spazio libero: livello della
batteria:) quando riceve il comando *520*

4. *530* per attivare il sensore (può funzionare in
entrambe le modalità MMS e SMTP)
La scheda SIM invia PIR ON (Avvia OK) quando
riceve il comando *530*

ITA 92

5. *531* per attivare la modalità sospensione del
sensore
(può funzionare in entrambe le modalità MMS e
SMTP) La scheda SIM invia PIR OFF (Arresta OK)
quando riceve il comando *531*

Nota: tutti i prodotti sono soggetti a modifiche
senza preavviso. Non ci riteniamo responsabili
di errori e omissioni nel manuale.

TUTTI I DIRITTI RISERVATI,

COPYRIGHT DENVER A/S

L’attrezzatura elettrica e elettronica incluse le
batterie contengono materiali, componenti e
sostanze che possono essere dannose per la
salute e l’ambiente se il materiale di scarto
(attrezzatura elettrica ed elettronica gettata e
batterie) non è gestito correttamente.

ITA 93

L’attrezzatura elettrica ed elettronica e
le batterie sono segnate con una croce
sul simbolo del cestino, visto sotto.
Questo simbolo significa che
l’attrezzatura elettrica e elettronica e le
batterie non dovrebbero essere
eliminate con altri rifiuti domestici ma
dovrebbero esserlo separatamente.

E’ importante che inviate le batterie
usate alle strutture appropriate e
indicate. In questo modo vi accertate
che le batterie siano riciclate secondo
la legislatura e non danneggiano
l’ambiente.

Tutte le città hanno stabilito punti di
raccolta dove l’attrezzatura elettronica
ed elettrica e le batterie possono essere
inviate senza spese alle stazioni di
riciclaggio e altri siti di raccolta o
raccolti da casa. Informazioni aggiuntive
sono disponibili al dipartimento tecnico
della città.

ITA 94

Il fabbricante, DENVER A/S, dichiara che il
tipo di apparecchiatura radio WCM­8010MK3 è conforme alla direttiva 2014/53/
EU. Il testo completo della dichiarazione di
conformità UE è disponibile al seguente
indirizzo Internet: Accedere a : denver.eu e

fare clic sull’icona di ricerca nella riga
superiore della pagina Web, quindi
immettere il numero di modello: WCM­8010MK3. Accedere alla pagina del
prodotto e leggere le istruzioni riportate alla
voce download/altri download Campo
operativo di frequenze: 850-1900MHz
Potenza massima di uscita: 2W

DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Danimarca

www.facebook.com/denver.eu

ITA 95

Informação de Segurança
Leia atentamente as instruções de segurança

antes de utilizar o produto pela primeira vez e
guarde-as para referência futura.

1. Este produto não é um brinquedo. Mantenha­ o afastado do alcance das crianças.

2. Mantenha o produto fora do alcance das
crianças e de animais de estimação, para
evitar ingestão ou que roam.

3. Nunca utilize pilhas usadas e novas ou de
tipos diferentes em simultâneo na unidade
principal. Remova as pilhas quando não for
utilizar o sistema durante um período
prolongado. Verifique a polaridade (+/-) das
pilhas quando as inserir no produto. A
posição incorreta poderá causar uma
explosão. Pilhas não incluídas.

4. A temperatura de funcionamento e de
armazenamento é entre -20 graus Celsius e
40 graus Celsius. Abaixo e acima destas
temperaturas poderá afetar a função.

5. Nunca abra o produto. As reparações ou
manutenções apenas devem ser realizadas
por pessoal qualificado.

6. Não expor a calor ou luz solar direta!

7. Não utilize acessórios não originais com o
produto, pois poderá afetar o funcionamento
normal do produto.

POR 96

(não incluído)

(não incluído)

Visão geral

1) Display LCD a cores
de 2 polegadas

2) Botão de disparo

3) Botão OK

4) Interruptor de
energia

5) Conector USB
Tipo C

7 Botão Repetição

8) Botão Menu

9) Botão esquerdo

10) Botão para cima

11) Botão para baixo

12) Botão Direito

13) SIM de tamanho
normal (não incluído)

6) slot para cartão Micro SD

câmara tem 3 modos básicos de funcionamento:

1. Modo DESLIGADO: Interruptor de alimentação
está na posição DESLIGADO.

2. Modo LIGADO: Interruptor de alimentação está
na posição LIGADO.

3. Modo TESTE: Interruptor de alimentação está
na posição TESTE.
Nos três modos acima referidos, o modo
DESLIGADO é o modo seguro especificado quando
substituir o cartão SD ou as baterias e quando
transportar a câmara.

POR 97

A. Há 3 modos na definição do sistema para a

sua selecção.
a. Câmara Tira somente fotografias.
b. Vídeo Faz somente vídeo.
C. Câmara e Vídeo Em primeiro lugar tira
fotografias, depois faz vídeos.

B. Existem também 2 formas de tirar fotografias
ou fazer vídeos.

a. Manualmente usando o Botão SHOT
Depois de colocar o interruptor de alimentação
na posição TEST, sem qualquer menu exibido
no ecrã, premir Botão Shot para tirar fotografias
ou fazer vídeos.
b. Automaticamente
Depois de colocar o interruptor de alimentação
em LIGADO, o LED pisca durante 15 segundos,
seguidamente a câmara tira fotografias ou faz
vídeos sempre que for detectado um movimento.
C. Para visualizar as fotografias de vídeos na
câmara, desligar a câmara, colocar o
interruptor de alimentação em TEST, premir
a tecla Botão OK para entrar no modelo de
visualização.

a .Fotografias
Premir para cima ou para baixo para visualizar a
fotografia seguinte ou a anterior.
b .Vídeos
Premir o botão Replay para iniciar o vídeo,
premir o botão de novo para parar.
Nota: Premir OK para voltar ao ecrã.

POR 98

D. Note que, não se trata de um erro na Câmara:

A chuva forte, o nevoeiro e os chuviscos (no
escuro) fornecerão fotos em branco sem motivo.

E. A enviar a imagem através de 2G/GSM/MMS/GPRS
Preparação

1. Srviço de Operadora Móvel 2G/GSM.

2. Cartão microSD com formato 2GB+.

3. Computador (Vista, Windows 7,
windows 8 system).

4. Um cartão SIM sem bloqueio PIN

5. O cartão SIM deverá poder enviar imagens
através da rede 2G/GSM/GPRS/MMS.

6. 12V de potência ( 8 Pilhas AA ou fonte de
alimentação de entrada de 12V).

7. Programa MMSCONFIG no CD.

8. Os utilizadores têm de solicitar os dados 2G
MMS ao fornecedor (APN + conta + palavra­ passe, MMSC + IP + PORTA) ou localizar estas
informações na página principal do fornecedor.

9. Dados 2G GPRS para definição de SMTP do
fornecedor (APN + conta + palavra-passe).

10.Informações do servidor de E-mail do
Remetente (servidor + porta + e-mail +
palavra-passe).

Passos de Definição de MMS

1.Insira o cartão microSD e o cartão SIM na câmara,
coloque as pilhas na câmara, ligue a câmara no
modo de teste e, em seguida, verifique se existe
barra de sinal e ''SIM'' no ecrã da câmara.

POR 99
