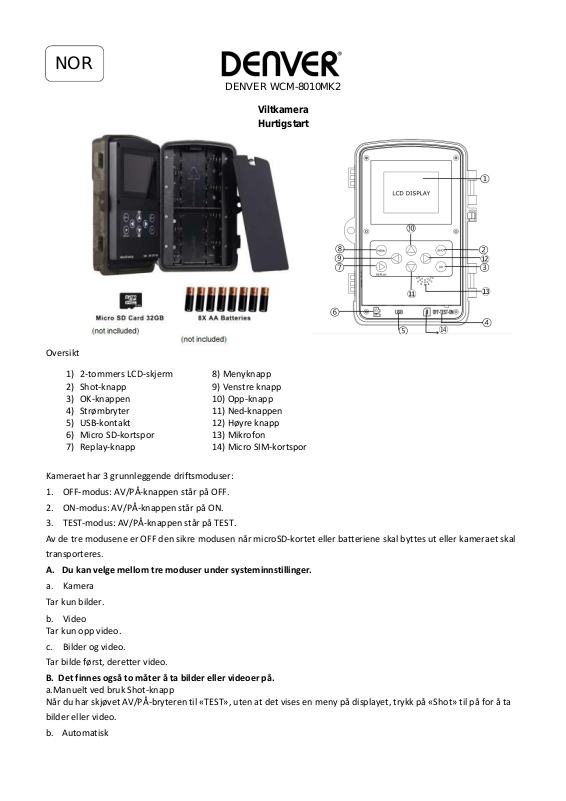

NOR
DENVER WCM-8010MK2
Viltkamera
Hurtigstart
Oversikt
1) 2-tommers LCD-skjerm
2) Shot-knapp
3) OK-knappen
4) Strømbryter
5) USB-kontakt
6) Micro SD-kortspor
7) Replay-knapp
8) Menyknapp
9) Venstre knapp
10) Opp-knapp
11) Ned-knappen
12) Høyre knapp
13) Mikrofon
14) Micro SIM-kortspor
Kameraet har 3 grunnleggende driftsmoduser:
1. OFF-modus: AV/PÅ-knappen står på OFF.
2. ON-modus: AV/PÅ-knappen står på ON.
3. TEST-modus: AV/PÅ-knappen står på TEST.
Av de tre modusene er OFF den sikre modusen når microSD-kortet eller batteriene skal byttes ut eller kameraet skal
transporteres.
A. Du kan velge mellom tre moduser under systeminnstillinger.
a. Kamera
Tar kun bilder.
b. Video
Tar kun opp video.
c. Bilder og video.
Tar bilde først, deretter video.
B. Det finnes også to måter å ta bilder eller videoer på.
a.Manuelt ved bruk Shot-knapp
Når du har skjøvet AV/PÅ-bryteren til «TEST», uten at det vises en meny på displayet, trykk på «Shot» til på for å ta
bilder eller video.
b. Automatisk
Page 2
Når du har skjøvet AV/PÅ-bryteren til ON vil LED-lampen lyse i 15 sekunder, hvorpå kameraet vil ta bilder eller video
når det oppdager bevegelse.
C. For å se bildene eller videoene på kameraet, slå av kameraet, skyv AV/PÅ-bryteren til «Test», og trykk på OK-
tasten på for å åpne visningsmodus.
a. Bilder
Trykk opp eller ned på fjernkontrollen for å vise forrige eller neste bilde.
b. Videoer
Trykk på den Replay- knappen på for å starte videoen, trykk en gang til på den venstre knappen for å stoppe
videoen.
OBS: Trykk på OK for å gå tilbake til skjermen.
D. Merk at dette ikke er en feil med kameraet:
Kraftig regn, tåke og yr (i mørket) vil gi hvite bilder uten motiv.
E. Sende bilde via 2G/GSM/MMS/GPRS
Klargjøring
1. 2G/GSM-mobiloperatørtjeneste.
2. Format 2 GB+ microSD-kort.
3. Datamaskin (Vista, Windows 7, Windows 8 operativsystem).
4. Et SIM-kort uten PIN-kode
5. SIM-kortet må kunne sende bilder via 2G/GSM/GPRS/MMS-nettverk.
6. 12 V-effekt ( 8 AA-batterier, eller 12 V-inngangseffekt).
7. MMSCONFIG Program på CD.
8. Brukeren må be leverandøren om 2G MMS-data (APN + konto + passord, MMSC+IP+PORT), eller finne denne
informasjonen på leverandørens nettside.
9. 2G GPRS-data for SMTP-innstilling fra leverandøren (APN + konto + passord).
10. Informasjon om avsenders e-postserver (server+port+e-post+passord).
Trinnvis innstilling av MMS
1. Sett inn microSD- og SIM-kortet i kameraet. Sett batteriene i kameraet, skru fast antennen og still kameraet til
testmodus. Kontroller at det vises signalstolper og «SIM» på kameraets skjerm. Koble deretter kameraet til en
PC ved bruk av den medfølgende USB-kabelen. Sett inn CD-en i PC-en, åpne den og dobbeltklikk på
2. Velg eller i Gå til tabell, velg
3. Angi og
4. Angi og eller
5. Gå til , velg
6. Trykk på -knappen og lagre som Parameter.dat til microSD-kortet.
7. Trekk ut USB-kabelen fra kameraet.
Page 3
8. Gå til i kameramenyen, kontroller at underinnstillingen er den samme som den vist
ovenfor.
9. Still kameraet til ON (på).
Trinnvis innstilling av GPRS
1.Sett inn microSD- og SIM-kortet i kameraet. Sett batteriene i kameraet, still kameraet til testmodus. Kontroller at
det vises signalstolper og «SIM» på kameraets skjerm. Koble
deretter kameraet til en PC med den medfølgende USB-kabelen.
2. Velg eller , Gå til tabell, velg
3. Angi alle disse
4. Fyll ut avsenders e-postinformasjon i og
5. Gå til tabell, velg
6. Trykk på -knappen og lagre som Parameter.dat til microSD-kortet.
7. Trekk ut USB-kabelen fra kameraet.
8. Gå til i kameramenyen, kontroller at underinnstillingen er den samme som den
vist ovenfor.
9. Still kameraet til ON (på).
F.SMS-kommandoliste
MMS/SMTP må væ re slått «på» før disse SMS-kommandoene kan brukes.
1. *500* ta bilde
(virker både i MMS- og SMTP-modus)
SIM-kortet i kameraet vil sende bildet når det mottar *500*-kommandoen
2. *505* ta bilde og send det til mobilen som sender SMS-en
SIM-kortet i kameraet vil sende en melding om å ta bilde, og deretter sende bildet til den angitte mobil-ID-en
og/eller e-postadressen når kommandoen *505* er mottatt, både i MMS- og SMTP-modus.
Når kameraet er i MMS-modus, vil SIM-kortet derimot kun sende bilder via MMS til mobilen som sender SMS-en.
3. *520* kontroller bildeantall og batteristatus
(virker både i MMS- og SMPT-modus)
SIM-kort vil sende Total Jpg: Ledig plass: Batterinivå: når *520*-kommando mottas
4. *530* slå på sensor
(virker både i MMS- og SMPT-modus)
Page 4
SIM-kort vil sende Start OK når *530*-kommando mottas
5. *531* sett sensor i dvalemodus
(virker både i MMS- og SMPT-modus)
SIM-kort vil sende «Stop OK» når *531*-kommandoen mottas
Vennligst merk at vi kan gjøre endringer på alle våre produkter uten forvarsel. Vi tar forbehold om
eventuelle feil og mangler i denne manualen.
MED ENERETT, OPPHAVSRETT DENVER ELECTRONICS A/S
Elektrisk og elektronisk utstyr og batterier inneholder materialer, komponenter og stoffer som kan væ re farlige for
helse og miljøet, hvis avfallet (kasserte elektriske og elektroniske produkter og batterier) ikke håndteres riktig.
Elektrisk og elektronisk utstyr og batterier er merket med en søppelbøtte med kryss over, se nedenfor. Dette
symbolet betyr at elektrisk og elektronisk utstyr og batterier ikke må kastes sammen med annet husholdningsavfall,
men skal avhendes separat.
Som sluttbruker er det viktig at du sender inn dine brukte batterier til korrekt avfallsordning. På denne måten sikrer
du at batteriene blir resirkulert i henhold til lovverket, og ikke skader miljøet.
Alle byer har etablert innsamlingspunkter, hvor elektrisk og elektronisk utstyr og batterier kan enten sendes gratis til
gjenvinningsstasjoner og andre innsamlingssteder, eller bli hentet direkte fra husholdningene. Mer informasjon er
tilgjengelig hos lokale tekniske avdelinger.
Hermed erklærer Inter Sales A/S at radioutstyrstypen WCM-8010 er i overenstemmelse med direktiv 2014/53/EU.
EU-overensstemmelseserklæringens fulle tekst kan man finne på følgende internettadresse: Tast inn: www.denverelectronics.com og klikk på søkeikonet øverst på nettsiden. Angi modellnummer: WCM-8010
Deretter går du til produktsiden, du finner det røde direktivet under downloads/other downloads
Operativt frekvensområde 850-1900MHz
Maks. Utangseffekt. 2W
