Page 1

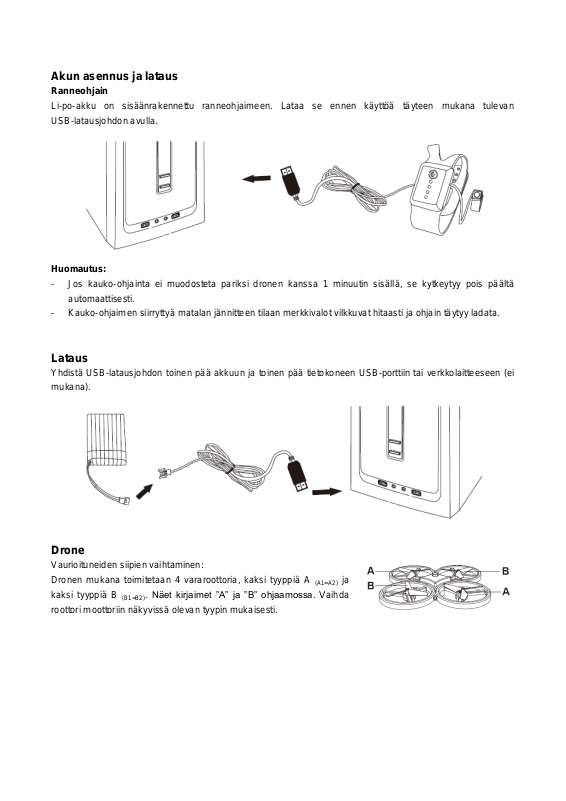

Akun asennus ja lataus
Drone
Vaurioituneiden siipien vaihtaminen:
Dronen mukana toimitetaan 4 vararoottoria, kaksi tyyppiä A
(A1=A2)
ja
kaksi tyyppiä B
(B1=B2)
. Näet kirjaimet ”A” ja ”B” ohjaamossa. Vaihda
roottori moottoriin näkyvissä olevan tyypin mukaisesti.
Ranneohjain
Li-po-akku on sisäänrakennettu ranneohjaimeen. Lataa se ennen käyttöä täyteen mukana tulevan
USB-latausjohdon avulla.
Huomautus:
- Jos kauko-ohjainta ei muodosteta pariksi dronen kanssa 1 minuutin sisällä, se kytkeytyy pois päältä
automaattisesti.
- Kauko-ohjaimen siirryttyä matalan jännitteen tilaan merkkivalot vilkkuvat hitaasti ja ohjain täytyy ladata.
Lataus
Yhdistä USB-latausjohdon toinen pää akkuun ja toinen pää tietokoneen USB-porttiin tai verkkolaitteeseen (ei
mukana).
Page 2
Ranneohjain (painovoima-anturi)
1. Virtapainike
Virran kytkeminen päälle: lyhyt painallus
Virran kytkeminen pois päältä: pitkä 5 sekunnin painallus
Gyroskoopin nollaus: lyhyt painallus (ennen kuin drone
laskeutuu)
Laskeutuminen: lyhyt painallus
Hätäpysäytys: pitkä 2 sekunnin painallus
2. Sormipainike
Nousu: lyhyt painallus
Kieppi/pyörähdys: lyhyt painallus, sitten ranteen taivutus/kääntö
Nousu ylöspäin: pitkä painallus ja ranteen taivutus eteenpäin
Lasku alaspäin: pitkä painallus ja ranteen taivutus taaksepäin
Pyöriminen vasemmalle: pitkä painallus ja ranteen kääntö
vasemmalle
Pyöriminen oikealle: pitkä painallus ja ranteen kääntö oikealle
IR-tunnistustila: siirry IR-tunnistustilaan / poistu siitä painamalla
lyhyesti ja nopeasti 3 kertaa
1. Kytke drone päälle
(Aseta drone maahan ja paina dronen
virtapainiketta pitkään, kunnes LED-valot
vilkkuvat hitaasti)
2. Kytke ranneohjain päälle
(Laite ranneohjain ranteeseesi ja paina
lyhyesti ranneohjaimen virtapainiketta.
Ranneohjain muodostaa pariliitoksen
dronen kanssa automaattisesti)
3. Käynnistä drone
(Paina lyhyesti ranneohjaimen
sormipainiketta, jolloin drone nousee
automaattisesti 1,2 metrin korkeuteen)
Gyroskoopin nollaus
Gyroskoopin nollaus on välttämätön ennen ensimmäistä lentoa tai dronen
pudottua maahan, jotta varmistetaan, että drone nousee normaalisti ja lentää
vakaasti: Paina lyhyesti ranneohjaimen virtapainiketta, dronen LED-valot vilkkuvat
erittäin nopeasti ja jäävät sitten palamaan. Gyroskoopin nollaus on nyt tehty.
Pikakäynnistyksen vaiheet
Page 3
Päätoiminnot
1. Eteenpäin/taaksepäin/vasemmalle/oikealle
a. Eteenpäin: ranteen taivutus eteenpäin
b. Taaksepäin: ranteen taivutus taaksepäin
c. Vasemmalle: ranteen kääntäminen vasemmalle
d. Oikealle: ranteen kääntäminen oikealle
2. Nousu ylöspäin / lasku alaspäin / pyöriminen vasemmalle / pyöriminen oikealle
a. Nousu ylöspäin: pitkä sormipainikkeen painallus ja ranteen taivutus eteenpäin
b. Lasku alaspäin: pitkä sormipainikkeen painallus ja ranteen taivutus taaksepäin
c. Pyöriminen vasemmalle: pitkä sormipainikkeen painallus ja ranteen kääntäminen vasemmalle
d. Pyöriminen oikealle: pitkä sormipainikkeen painallus ja ranteen kääntäminen oikealle
3. Kieppi/pyörähdys
a. Kieppi eteenpäin: lyhyt sormipainikkeen painallus ja ranteen taivutus nopeasti eteenpäin
b. Kieppi taaksepäin: lyhyt sormipainikkeen painallus ja ranteen taivutus nopeasti taaksepäin
c. Pyörähdys vasemmalle: lyhyt sormipainikkeen painallus ja ranteen kääntäminen nopeasti vasemmalle
d. Pyörähdys oikealle: lyhyt sormipainikkeen painallus ja ranteen kääntäminen nopeasti oikealle
4. Laskeutuminen/hätäpysäytys
a. Laskeutuminen: paina virtapainiketta lyhyesti lennon aikana, drone laskeutuu hitaasti.
b. Hätäpysäytys: paina virtapainiketta pitkään 1 sekunnin ajan, drone putoaa suoraan alas.
Page 4
5. IR-tunnistustila (infrapuna)
Li-po-akku
Siivet
USB-latausjohto
Ranneohjain
Drone siirtyy IR-tunnistustilaan, kun painat sormipainiketta lennon aikana lyhyesti 3 kertaa, dronen LED-valot
vilkkuvat 3 kertaa nopeasti.
Drone tunnistaa läpinäkymättömät esteet, kuten seinät ja ihmisten kädet.
Drone muuttaa lentosuuntaa, kun se tunnistaa esteitä.
Huomautus:
- Ranneohjaustila on edelleen käytettävissä IR-tunnistustilan ollessa päällä.
- IR-tunnistustila kytketään pois päältä, kun painat sormipainiketta lyhyesti uudelleen 3 kertaa.
- Jos ranneohjain ei ole päällä, kun IR-tunnistustila on päällä, drone on aina valmis IR-tunnistustilaan. Kun
drone kytketään uudelleen päälle, se tukee ”heitä lentoon”-toimintoa.
Päävarusteet
Page 5
KAIKKI OIKEUDET PIDÄTETÄÄN, COPYRIGHT DENVER ELECTRONICS A/S
Sähkö- ja elektroniikkalaitteet sekä niissä käytettävät paristot sisältävät materiaaleja, komponentteja
ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois
heitettävät sähkö- ja elektroniikkalaitteet sekä paristot) ei käsitellä asianmukaisesti.
Sähkö- ja elektroniikkalaitteet sekä paristot on merkitty alla olevalla rastitun jäteastian symbolilla.
Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita tai paristoja saa hävittää kotitalousjätteen
mukana, vaan ne on hävitettävä erikseen.
On tärkeää, että loppukäyttäjänä viet käytetyt paristot oikeaan keräyspaikkaan. Tällä tavoin voit
varmistaa, että paristot kierrätetään lain mukaan, eivätkä ne vahingoita ympäristöä.
Kaikkiin kaupunkeihin on perustettu keräyspisteitä, joihin sähkö- ja elektroniikkalaitteet sekä paristot
voidaan viedä maksutta edelleen toimitettaviksi kierrätysasemille tai muihin keräyspisteisiin tai ne
voidaan kerätä suoraan kotoa. Lisätietoja saat kuntasi tekniseltä osastolta.
Inter Sales A/S vakuuttaa, että radiolaitetyyppi DENVER DRO-170 on direktiivin 2014/53/EU
mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa
osoitteessa: Kirjoita selaimeen osoite: www.denver-electronics.com napsauta hakukuvaketta
verkkosivuston yläreunassa. Kirjoita mallinumero: dro-170. Siirry nyt tuotesivulle, RED-direktiivi
näkyy latausten/muiden latausten alla.
Käyttötaajuusalue: 2458–2473 MHz
Maks. lähtöteho: 7,4 W
Maahantuoja:
DENVER ELECTRONICS A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Tanska
