Denon SYS-65HT, SYS-55HT, SC-C65, SC-A65, DSW-65 Service Manual

For U.S.A., Canada &
Europe model

SERVICE MANUAL

MODEL SYS-65HT

SYS-55HT

SPEAKER SYSTEM PACK

SC-C65/SC-A65

SPEAKER SYSTEM

DSW-65

SUPER WOOFER

注 意

サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。

Ver. 2

●

For purposes of improvement, specifications and
design are subject to change without notice.

●

Please use this service manual with referring to the
operating instructions without fail.

●

Some illustrations using in this service manual are
slightly different from the actual set.

●

●

●

●

TOKYO, JAPAN

本機の仕様は性能改良のため、予告なく変更すること
があります。
補修用性能部品の保有期間は、製造打切後8年です。

修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。

本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。

X0211V.02 DE/CDM 0409

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65

SAFETY PRECAUTIONS

The following check should be performed for the continued protection of the customer and service technician.

LEAKAGE CURRENT CHECK

Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the
power cord is less than 460 kohms, the unit is defective.

注 意

注意事項をお守りください！

サービスのとき特に注意を必要とする個所について
は、キャビネット、部品、シャーシなどにラベルや
捺印で、注意事項を表示しています。これらの注意
書きおよび取扱説明書などの注意事項を必ずお守り
ください。

感電に注意！

(1)このセットは、交流電圧が印加されていますの

で、通電時に内部金属部に触れると感電するこ
とがあります。従って通電サービス時には、絶
縁トランスの使用や手袋の着用、部品交換に
は、電源プラグを抜くなどして、感電にご注意
ください。

(2)内部には、高電圧の部分がありますので、通電

時の取扱には、十分ご注意ください。

指定部品の使用！

セットの部品は難燃性や耐電圧など安全上の特性を
持ったものとなっています。従って交換部品は、使
用されていたものと同じ特性の部品を使用してくだ
さい。特に配線図、部品表に
安全上重要な部品は必ず指定のものをご使用くださ
い。

サービス、点検時には次のことにご注意願います。

印で指定されている

（絶縁チェックの方法）
電源コンセントから電源プラグを抜き、アンテナ
や、プラグなどを外し、電源スイッチを入れま
す。500Ｖ絶縁抵抗計を用いて、電源プラグのそれ
ぞれの端子と、外部露出金属部〔アンテナ端子、
ヘッドホン端子、マイク端子、入力端子など〕と
の間で、絶縁抵抗値が1ＭΩ以上であること、この
値以下のときは、セットの点検修理が必要です。

安全上重要な部品について

注 意

注 意

安全上重要な部品について

部品の取付けや配線の引きまわしは、元どおりに！

安全上、テープやチューブなどの絶縁材料を使用し
たり、プリント基板から浮かして取付けた部品があ
ります。また内部配線は引きまわしやクランパーに
よって発熱部品や高圧部品に接近しないように配慮
されていますので、これらは必ず元どおりにしてく
ださい。

サービス後は安全点検を！

サービスのために取り外したねじ、部品、配線など
が元どおりになっているか、またサービスした個所
の周辺を劣化させてしまったところがないかなどを
点検し、外部金属端子部と、電源プラグの刃の間の
絶縁チェックをおこなうなど、安全性が確保されて
いることを確認してください。

本機に使用している多くの電気部品、および機構部品
は安全上、特別な特性を持っています。この特性はほ
とんどの場合、外観では判別つきにくく、また、もと
の部品より高い定格（定格電力、耐圧）を持ったもの
を使用しても安全性が維持されるとは、限りません。
安全上の特性を持った部品は、このサービスマニュア
ルの配線図、部品表につぎのように表示していますの
で、必ず指定されている部品番号のものを使用願いま
す。

(1) 配線図…

(2) 部品表… マークで表示しています。

マークで表示しています。

指定された部品と異なるものを使用し
た場合には、感電、火災などの危険を
生じる恐れがあります。

2

NOTE FOR PARTS LIST

l Part indicated with the mark "" are not always in stock and possibly to

take a long period of time for supplying, or in some case supplying of
part may be refused.

l When ordering of part, clearly indicate "1" and "I" (i) to avoid mis-

supplying.

l Ordering part without stating its part number can not be supplied.
l Part indicated with the mark "
l Not including Carbon Film Resister ±5%, 1/4W Type in the P.W.Board

parts list. (Refer to the Schematic Diagram for those parts.)

l Not including Carbon Chip Resister 1/16W Type in the P.W.Board parts

list. (Refer to the Schematic Diagram for those parts.)

WARNING:

Parts marked with this symbol

Use ONLY replacement parts recommended by the manufacturer.

ll

Resistors

l

ll

Ex.: RN 14K 2E 182 G FR

Type Shape Power Resist- Allowable Others

and per- ance error
formance

" is not illustrated in the exploded view.

have critical characteristics.

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65

5% 1/4W

1/16W

RN 14K 2E 182 G FR

RD : Carbon 2B : 1/8W F : ±1% P : Pulse-resistant type
RC : Composition 2E : 1/4W G : ±2% NL : Low noise type
RS : Metal oxide film 2H : 1/2W J : ±5% NB : Non-burning type
RW : Winding 3A : 1W K : ±10% FR : Fuse-resistor
RN : Metal film 3D : 2W M : ±20% F : Lead wire forming
RK : Metal mixture 3F : 3W

] Resistance

1 8 2 ⇒ 1800 ohm = 1.8 kohm

s

s

• Units: ohm

1 R 2 ⇒ 1.2 ohm

s

s

• Units: ohm

ll

l Capacitors

ll

Ex.: CE 04W 1H 2R2 M BP

Type Shape Dielectric Capacity Allowable Others

3H : 5W

Indicates number of zeros after effective number.
2-digit effective number.

1-digit effective number.
2-digit effective number, decimal point indicated by R.

and per- strength error
formance

CE : Aluminum foil 0J : 6.3V F : ±1% HS : High stability type

electrolytic

CA : Aluminum solid 1A : 10V G : ±2% BP : Non-polar type

electrolytic
CS : Tantalum electrolytic 1C : 16V J : ±5% HR : Ripple-resistant type
CQ : Film 1E : 25V K : ±10% DL : For change and discharge
CK : Ceramic 1V : 35V M : ±20% HF : For assuring high

CC : Ceramic 1H : 50V Z : +80% U : UL part
CP : Oil 2A : 100V –20% C : CSA par t
CM : Mica 2B : 125V P : +100% W : UL-CSA type
CF : Metallized 2C : 160V –0% F : Lead wire forming
CH : Metallized 2D : 200V C : ±0.25pF

2E : 250V D : ±0.5pF
2H : 500V = : Others
2J : 630V

requency

RD : 2B : 1/8 W F : ±1% P :
RC : 2E : 1/4 W G : ±2% NL :
RS : 2H : 1/2 W J : ±5% NB :
RW : 3A : 1 W K : ±10% FR :
RN : 3D : 2 W M : ±20% F :
RK : 3F : 3 W

∗

CE 04W 1H 2R2 M BP

CE : 0J : 6.3 V F : ±1% HS :

CA : 1A : 10 V G : ±2% BP :
CS : 1C : 16 V J : ±5% HR :
CQ : 1E : 25 V K : ±10% DL :
CK : 1V : 35 V M : ±20% HF :
CC : 1H : 50 V Z : +80% U : UL
CP : 2A : 100 V −20% C : CSA
CM : 2B : 125 V P : +100% W : UL-CSA
CF : 2C : 160 V − 0% F :
CH : 2D : 200 V C : ±0.25pF

3H : 5 W

18 2

1R 2

Ö

2

Ö

1

2 R

2E : 250 V D : ±0.5pF
2H : 500 V = :

2J : 630 V

1800

1.2

=1.8k

0

] Capacity (electrolyte only)

2 2 2 ⇒ 2200µF

s

s

• Units: µF.

2 R 2 ⇒ 2.2µF

s

s

• Units: µF.

] Capacity (except electrolyte)

2 2 2 ⇒ 2200pF=0.0022µF

s

s

• Units: pF.

2 2 1 ⇒ 220pF

s

s

• Units: pF.

• When the dielectric strength is indicated in AC, "AC" is included after the dieelectric

strength value.

Indicates number of zeros after effective number.
2-digit effective number.

1-digit effective number.
2-digit effective number, decimal point indicated by R.

(More than 2) Indicates number of zeros after effective number.

(0 or 1) Indicates number of zeros after effective number.

2-digit effective number.

2-digit effective number.

∗

22 2

22 2

2200µF

Ö

2

µ

F

2200pF=0.0022µF

Ö

(0 2 )

2

p

F

0

0

2R 2

22 1

Ö

1

2 R

µ

F

Ö

(0 0 1 )

2

p

F

AC

2.2µF

220pF

0

3

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65

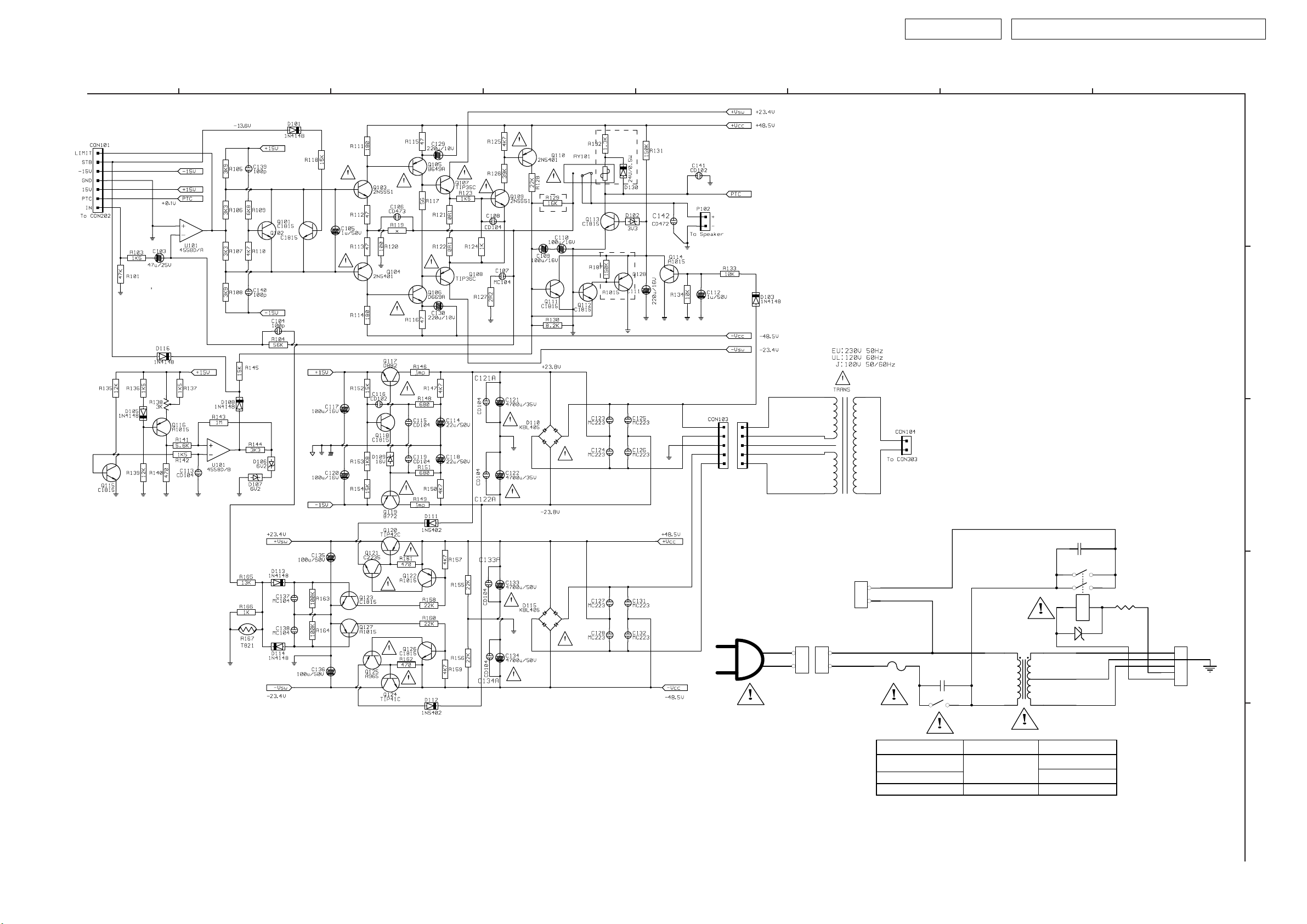

NOTE FOR SCHEMATIC DIAGRAM

WARNING:

Parts marked with this symbol have critical characteristics.
Use ONLY replacement parts recommended by the manufactur­er.

CAUTION:

Before returning the unit to the customer, make sure you make
either (1) a leakage current check or (2) a line to chassis resis­tance check. If the leakage current exceeds 0.5 milliamps, or if
the resistance from chassis to either side of the power cord is
less than 460 kohms, the unit is defective.

WARNING:

DO NOT return the unit to the customer until the problem is lo­cated and corrected.

NOTICE:

ALL RESISTANCE VALUES IN OHM. k=1,000 OHM
M=1,000,000 OHM
ALL CAPACITANCE VALUES IN MICRO FARAD.
P=MICRO-MICRO FARAD
EACH VOLTAGE AND CURRENT ARE MEASURED AT
NO SIGNAL INPUT CONDITION.
CIRCUIT AND PARTS ARE SUBJECT TO CHANGE
WITHOUT PRIOR NOTICE.

配線図について

 印の部品は安全を維持するために重要な部品です。
従って交換時は必ず指定の部品を使用してください。

注）

(1) 指定なき抵抗値は Ω、ｋ は ｋΩ、M は MΩ を示す。
(2) 指定なきコンデンサーの値は µF、ｐ は ｐF を示す。

(3) 各部の電圧は無信号の値を示す。
(4) この配線図は基本配線図です。改良等のため変更するこ

とがありますのでご了承ください。

4

BLOCK / LEVEL DIAGRAM

SPEAKER

U203

POWER AMPREVERSE PHASE

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

ALC

U203

NORMAL

SW202

DIRECT

MODE SW

VOL

CONTROL

CROSSOVER

+50.5dB 20V/4ohrm THD 0.7% (ALCON)

ATT

DIRECT MODE

at 55Hz

at 55Hz

20V/4ohrm THD 0.7% (ALCON)

+27.2dB

+1.84dB

+20dB

U201

LINE INPUT

HPF

(dB)

LINE

40

INPUT

5

+4.34dB

75mV

0

20

-1dB

10

-

(dB)

LINE

+4.34dB

40

INPUT

DIRECT

830mV

20

MODE

-1dB

0

10

-

PRINTED WIRING BOARDS

AMP P.W.B. UNIT

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

6

PREAMP P.W.B. UNIT

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

POWER P.W.B UNIT.

7

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

PARTS LIST OF P.W.B. UNIT

※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

Note: The symbols in the column "Remarks" indicate the following destinations.

E3: U.S.A. & Canada model E2: Europe model

PREAMP P.W.B. UNIT ASS’Y

Ref. No Part No. Part Name Remark Q'ty New

SEMICONDUCTORS GROUP

Q201-203 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q205 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr

Q206-209 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q210-213 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr

D201-204 00D DSW 33XG 157 D 1N4002 197-101n4002

D205-210 00D DSW 33XG 156 D 100mA 1N4148/75V 197-031n4148

D211 00D DSW 33XG 157 D 1N4002 197-101n4002

D212-220 00D DSW 33XG 156 D 100mA 1N4148/75V 197-031n4148

D221-223 00D DSW 33XG 157 D 1N4002 197-101n4002

DZ201 00D DSW 33XG 163 ZD 1/2W/3.3V 199-15000335

DZ202,203 00D DSW 33XG 161 ZD 1/2W/12V 199-05001203j

DZ204-206 00D DSW 33XG 159 ZD 1/2W/2.4V 199-05000243j

DZ207 00D DSW 33XG 163 ZD 1/2W/3.3V 199-15000335

CAPACITORS GROUP

C201-204 - ERECTRIC C 10uF/16V 135-3106m16

C205,206 - ERECTRIC C 10uF/25V 135-3106m25

C207,208 - ERECTRIC C 10uF/16V 135-3106m16

C209-215 - CERAMIC C 220P/50V 130-2b221k503

C216 - CERAMIC C 47P/50V 130-2b470k503

C217 - ERECTRIC C 1UF/16V 135-3105m16

C218,219 - ERECTRIC C 220uF/25V 135-3227m25

C220-228 - CERAMIC C 0.1U/50V 130-2f104z503

C229,230 - ERECTRIC C 47U/25V 135-3476m25

C231,232 - ERECTRIC C 10uF/16V 135-3106m16

C233-235 - FILM C 0.1U/63V 129-a104j633

C236 - CERAMIC C 1000P/50V 130-2b102k503

C237 - FILM C 0.22uF/63V 129-a224j633

C238 - FILM C 0.047U/63V 129-a473j633

C239 - ERECTRIC C 100uF/16V 135-3107m16

C240 - ERECTRIC C 4.7U/16V 135-3475m16

C241,242 - ERECTRIC C 10uF/25V 135-3106m25

C243 - ERECTRIC C 22UF/25V 135-3226m25

C244,245 - FILM C 10NF/63V 129-a103j633

C246 - ERECTRIC C 47U/25V 135-3476m25

C247 - CERAMIC C 0.1U/50V 130-2f104z503

OTHER PARTS DROUP

P201 00D DSW 33XG 131 7PIN WIRE/BLK/WHT 162-5015d005

P201 - 5PIN CONNECTOR 175-1c05v01

VR201 00D DSW 33XG 121 VAR R 115-h203b214

VR202 00D DSW 33XG 122 VAR R 115-h503a102

RCA1 00D DSW 33XG 135 RCA-209A/BLK 174-0rca209u

- Washer/t0.5 M5 for RCA1 395-fib-00002

8

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

Ref. No Part No. Part Name Remark Q'ty New

SW201-203 00D DSW 33XG 137 MS7210V/6PIN 180-tms7210v

U201-203 00D DSW 33XG 139 TL074CN 190-16tl074cn

LED201 00D DSW 33XG 154 LED 195-10339evg

- LED HOLDER7.5*7.1*8.25 for LED201 361-NYL-05012-0BA

9

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

AMP P.W.B. UNIT ASS’Y

Ref. No Part No. Part Name Remark Q'ty New

SEMICONDUCTORS GROUP

Q101,102 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q103 00D DSW 33XG 149 TR2N5551 192-1672n5551

Q104 00D DSW 33XG 150 TR2N5401 192-1682n5401

Q105 00D DSW 33XG 153 TRHSB649T 192-992b649t

Q106 00D DSW 33XG 152 TRHSD669A 192-991d669a

Q107 00D DSW 33XG 140 TRTIP35C 192-021tip35c

Q108 00D DSW 33XG 141 TRTIP36C 192-022tip36c

Q109 00D DSW 33XG 149 TR2N5551 192-1672n5551

Q110 00D DSW 33XG 150 TR2N5401 192-1682n5401

Q111-113 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q114 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr

Q115 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q116 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr

Q117 00D DSW 33XG 146 TRTIP31C 192-161tip31c

Q118 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q119 00D DSW 33XG 151 TRKSB772Y 192-202b772y

Q120 00D DSW 33XG 148 TRTIP42C 192-162tip42c

Q121 00D DSW 33XG 143 TR2SC2235Y 192-027c2235y

Q122 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr

Q123 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr

Q124 00D DSW 33XG 147 TRTIP41C 192-161tip41c

Q125 00D DSW 33XG 145 TR2SA965Y 192-028a965y

Q127 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr

D101 00D DSW 33XG 156 D 1N4148 197-031n4148

D102 00D DSW 33XG 163 ZD 3.3V 199-15000335

D103 00D DSW 33XG 156 D 1N4148 197-031n4148

D105 00D DSW 33XG 156 D 1N4148 197-031n4148

D106,107 00D DSW 33XG 164 ZD 6.2V 199-15000625

D108 00D DSW 33XG 156 D 1N4148 197-031n4148

D109 00D DSW 33XG 165 ZD 16V 199-15001605

D110 00D DSW 33XG 155 D KBL405/500V 197-00kbl405

D111,112 00D DSW 33XG 158 D 1N5402 197-101n5402

D113,114 00D DSW 33XG 156 D 1N4148 197-031n4148

D115 00D DSW 33XG 155 D KBL405/500V 197-00kbl405

D117,118 00D DSW 33XG 156 D 1N4148 197-031n4148

D130 00D DSW 33XG 162 D 500mW/24V 199-05002403j

RESISTER GROUP

R121,122 00D DSW 33XG 119

R127 00D DSW 33XG 116

R132 00D DSW 33XG 117 R 1K/2W 110-20102jk2

R138 00D DSW 33XG 120 SEMI VAR. R 3K/0.3W 114-03302m0

R167 00D DSW 33XG 115 R TTC-802(JS)/NTC 109-1ttc802j0

CAPACITORS GROUP

C103 - ERECTRIC C 47U/25V 135-3476m25

C104 - CERAMIC C 100P/50V 130-sl101k503

C105 - ERECTRIC C 1U/50V 135-3105m50

C106 - CERAMIC C 0.047U/50V 130-3f473m503

C107 - FILM C 0.1U/50V 132-104j503

C108 - CERAMIC C 0.1U/50V 130-2f104z503

C109,110 - ERECTRIC C 100uF/16V 135-3107m16

C111 - ERECTRIC C 220U/16V 135-3227m16

R 0.1Ω/5W

R 2.2Ω/1/2W

113-500r1j10

110-122r2j15

10

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

Ref. No Part No. Part Name Remark Q'ty New

C112 - ERECTRIC C 4.7U/50V 135-3475m50

C113 - CERAMIC C 0.1U/50V 130-2f104z503

C114 - ERECTRIC C 22U/50V 135-3226m50

C115 - CERAMIC C 0.1U/50V 130-2f104z503

C116 - CERAMIC C 1000P/50V 130-2b102k503

C117 - ERECTRIC C 100U/25V 135-3107m25

C118 - ERECTRIC C 22U/50V 135-3226m50

C119 - CERAMIC C 0.1U/50V 130-2f104z503

C120 - ERECTRIC C 100U/25V 135-3107m25

C121,122 00D DSW 33XG 126 ERECTRIC C 4700uF/35V 135-4478m35

C123-128 00D DSW 33XG 125 FILM C 0.022uF/100V 132-223ja03

C129,130 - ERECTRIC C 220U/10V 135-3227m10

C131,132 00D DSW 33XG 125 FILM C 0.022uF/100V 132-223ja03

C133,134 00D DSW 33XG 127 ERECTRIC C 4700uF/63V 135-4478m63

C135,136 - ERECTRIC C 100U/50V 135-3107m50

C137,138 - CERAMIC C 0.1U/50V 130-2f104z503

C139,140 - CERAMIC C 100P/50V 130-sl101k503

C141 - CERAMIC C 1000P/50V 130-2b102k503

OTHER PARTS DROUP

P101 - 7PIN CONNECTOR 175-1c07v01

P102 - 2PIN CONNECTOR 175-1d02v01

P103 - 5PIN CONNECTOR 175-1d05v01

P104 - 2PIN CONNECTOR 175-1c02v01

RY101 00D DSW 33XG 134 RELAY/24V 171-vudh124d

U101 00D DSW 33XG 138 4558D 190-06m4558d

- TUBE 1M*10mm 156-h010010

- SHEET 193-3m2520

- TR BLACKET 361-FE-00051

- HEAT SINK 323-AL-00020

- M3*14 SCREW 351-AM03014A094

- M3*8 SCREW 352-AM03008D040

11

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

POWER P.W.B. UNIT ASS’Y

Ref. No Part No. Part Name Remark Q'ty New

SEMICONDUCTORS GROUP

D301 00D DSW 33XG 160 D 1/2W/12V 199-05001200j

RESISTER GROUP

R301 00D DSW 33XG 118 R 0.56K/2W 110-20561jk3

CAPACITORS GROUP

C301 00D DSW 33XG 124 FILM C 0.01uF/275V 132-103kb70

OTHER PARTS DROUP

P301 - 3PIN CONNECTOR 175-1d03v04

P302 00D DSW 33XG 132 5PIN CONNECTOR WIRE 162-5026d001

P303 - 3PIN CONNECTOR 175-1d03v02

RY301 00D DSW 33XG 133 RELAY 171-cs112lmr

00D UDS W651 02 SUB TRANS for E3 150-e0351201

00D UDS W651 01 SUB TRANS for E2 150-e0351200

- TUBE 1M*10mm 156-h010010

12

EXPLODED VIEW

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

Parts List

1

34

30

32

31

33

35

11

14

2

29

101

6

4

28

15

16

104

3

103

101

17

5

27

12

18

19

13

13

102

102

26

105

24

23

101

25

22

21

101

20

WARNING:

Parts marked with this symbol have critical
characteristics.
Use ONLY replacement parts recommended by
the manufacturer.

印の部分は安全を維持するために重要
な部品です。従って交換時は必ず指定の
部品を使用してください。

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

PARTS LIST OF EXPLODED VIEW

※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

Note: The symbols in the column "Remarks" indicate the following destinations.

E3: U.S.A. & Canada model E2: Europe model

Ref. No. Part No. Part Name Remark Q'ty New

1 00D UDS W650 001 Cabinet Ass'y for silver model BHKXDN131000 1

1 00D UDS W650 002 Cabinet Ass'y for black model BHKXDN085000 1

2 00D UDS W650 003 Woofer LB1000420001 1 *

3 00D UDS W650 004 Oak Feet JD5081000014 4 *

4 00D UDS W650 005 Spikes JZ0010000003 4 *

5 00D UDS W650 006 Screw LS1215010004 8 *

6 00D UDS W650 007 Screw LS1215B07002 10 *

11 00D UDS W651 10 PREAMP P.W.B. UNIT 051-A00432A 1

12 00D DSW 33XG 168 AMP P.W.B. UNIT 051-A00432B 1

13 00D UDS W651 12 POWER P.W.B. UNIT for E3 051-A00434C 1

13 00D UDS W651 11 POWER P.W.B. UNIT for E2 051-A00432C 1

14 - EVA 333-EVA-00783 2

15 - WIRE CLAMP 335-NYL-00002 2

16 - EVA 333-EVA-00807 2

17 - CASE 306-ABS-00206-1BB 1

18 - BRACKET Large-R 361-FE-05008-0LB 1

19 - HEAT SINK 323-AL-00020 1

20 00D UDS W651 02 SUB TRANS for E3 150-e0351201 1

20 00D UDS W651 01 SUB TRANS for E2 150-e0351200 1

21 - BRACKET Small-L 361-FE-05010-0LA 1

22 - BRACKET Small-R 361-FE-05011-0LA 1

23 00D UDS W651 09 BACK PANEL 302-AL-05021-0BB 1

23 00D UDS W651 08 BACK PANEL 302-AL-05021-0BA 1

24 00D DSW 33XG 136 POWER SWITCH 180-prf1003s 1

25 00D UDS W651 05 AC COARD for E3 152-u75201601 1

25 00D UDS W651 06 AC COARD for E2 152-v75202601 1

26 - COVER 309-ABS-05003-0BA 1

27 - HEAT SINK 323-AL-00019-0BB 1

28 00D DSW 33XG 166 BUSH 311-ABS-00028 2

29 - RUBBER SHEET 25*21*2T 336-RUB-00263 4

30 00D UDS W651 04 MAIN TRANS for E3 150-e0865005 1

30 00D UDS W651 03 MAIN TRANS for E2 150-e0865004 1

31 - M4 NUT 354-GM04002 4

32 - PWB HOLDER 361-FE-05013-0LA 1

33 - EVA 333-EVA-00835 2

34 - BRACKET Large-L 361-FE-05008-0LA 1

35 - EVA 333-EVA-00826 2

★  36
★  36

★  37
★  38
★  39

★  40
★  41

★  42
★  43
★  44

★  45
★  46

00D DSW 33XG 129 FUSE 125V for E3 154-25006t0 1

00D UDS W651 07 FUSE 250V for E2 154-v25006t0 1

00D DSW 33XG 123 CERAMIC C 4700P for POWER SWITCH 130-3f472md00 1

00D DSW 33XG 130 FUSE HOLDER R3-11 155-520020 1

- TUBE 20mm*40mm for AC SW 156-h200040 1

- TUBE 20mm*60mm for FUSE HOLDER 156-h200060 1

- TUBE 7mm*120mm for AC WIRE 156-h070120

- TR BLACKET 361-FE-00051 1

- LED HOLDER7.5*7.1*8.25 for LED201 361-NYL-05012-0BA 1

- PWB HOLDER 361-FE-00004 1

- EVA 333-EVA-00220 6

- EVA 333-EVA-05052-0BA 2

14

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

Ref. No. Part No. Part Name Remark Q'ty New

★  47

SCREW

101 - M3*8 SCREW 351-AM03008A079 19

102 - M3*8 SCREW 352-AM03008D040 14

103 - M3*10 SCREW 352-BM03010D064 2

104 - M3*14 SCREW 351-BM03014A093 1

★  105
★  106
★  107

★  108

- Washer for RCA1 395-fib-00002 1

- M4*16 SCREW 351-HM04016A218 4

- M3*10 SCREW 352-AM03010D065 1

- M3*14 SCREW 351-AM03014A094 1

- 4M*12 SCREW 350-EM04012D024 4

15

WIRING DIAGRAM

POWER AMP

LIMIT

MUTE

-15V

AGND

+15V

PTC

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

AC2
AC4
PGND
AC3
AC1

PGND
PGND

in

FRONT

LIMIT

-12V

SIGNAL IN

SIGNAL IN

-12V

12VAC

-15V

MUTE

STBY

AC2

STBY

12VAC

AC

AGND

AC1

12VAC

PGND

AC

PTC

+15V

PGND

PGND

OUT

AC-ST

AC

12VAC

STBY

POWER

16

SCHEMATIC DIAGRAMS (1/2)

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

R2CA1

TO P104

1

2

3

GNDS

GNDB

R212

33k

12

-12.3V

GNDS

C202

10u/16V/20%

1u/16V/20%

P201

5
4
3
2
1

TO P302

1.5k
R201

C209
220p/10%

in

C217

C201

10u/16V/20%

R203

20k

R209

150

R210

47k

6

5

GNDS

STBY

-Vst

C220

0.1u

C210

220p/10%GNDS

C203
10u/16V/20%

R214
220K

DZ201

1N4733/3.3V
C212

220p/10%

150k

C216

47p/50v/10%

U201B

TL074

11 4

D202
1N4001

D201
1N4001

D204
1N4001

R226

7

D203
1N4001

D207

1N4148

C218

220u/25V

C232
10u/16v

D205
1N4148

3

2

D206
1N4148

+13.5V

C231
10u/16v

-13.0V

R211

18K

220p/10%

2
1
3

R231

1k

C219

220u/25V

R233
1k

4 11

C211

R232
1k

U201A

sw201

SW-4

Q201
C1815

TL074

DZ202
12V

D211
1N4001

Q210
A1015

DZ203
12V

1

R215
10k

5
4
6

R227
22k

R228
22k

D223
1N4001

GNDS

R204
20K

10u/16V/20%

C204

GNDS

GNDB

R229
10K

D208
1N4148

Q203

C1815

C228

0.1u/10%

+15V

C230
47u/25V

C233

0.1u/5%

+12.3V

C223

0.1u

R236

7.5K
C236

1000p/50v/10%

9

10

R240
2MEG

D209
1N4148

D210
1N4148

D221

1N4001

C229
47u/25V

R234

6.8K/1%

0.1u/5%

11 4

100u/16V

C221

0.1U

C222

0.1U

C234

U202D

TL074

Q202
C1815

C239

+12.3V

-12.3V

-15V

3

GNDB

8

R235
220K/1%

R237

5.6k 1%

C237

0.22u/5%

R241

4.7k

R242
100k

D222

1N4001

45

TL074

D216

8

1N4148

D217

14

1N4148

C242

10u/16v/20%

D218

1N4148

C208
10u/16V/20%

GNDBGNDBGNDB

VR202

50KA

220p/10%

13

12

+15V

C205

C224

GNDB

C206

sw203

2
1
3

SW-4

U201C

13

12

LED201
R2ED/GR2EEN

1

D214

+12.3V

0.1u

GNDB

411

3
3

C

B

E

2

R256

1.2k

JUMP

-15V

C225

0.1u

5
4
6

2

DZ204

2.2v

R219

10k

220P/10%

14

TL074

1

VR201

20KB

C214

GNDB

R255
2k

R218

C213

220p/10%

2

3

R220

10k

DZ206

2.2v

Q211

A1015

STBY

D212
1N4148

10u/16V/20%

411

R205

20k

GNDB

C240

4.7u/16V

2
1
3

+12.3V

U202A

TL074

R216

6.8k

R247

18k

1

sw202

SW-4

R238
470k

R217

10k

10u/16V/20%

5
4
6

R253
1MEG

R243
100k

Q212

A1015

1N4148

2

3

JUMP

10k

R206

20k

Q205

R257

1.2k

DZ207

411

3.3v

D215
1N4148

C235

0.1u/5%

R248

18k

U203A

TL074

R252
27K

st hi

play low

A1015

C238

1

D213
1N4148

R260

100k

6

5

0.047u/5%

R221
10k

R249
18k

R222
10k

U202B

11 4

R259
68k

8

R244

100k

TL074

7

R223
10k

11 4

10

13

12

R207
20K

9

R258

5.1K

U201D

TL074

GNDB

10u/16v/20%

11 4

411

9

10

R261
30k

C207

10u/16V/20%

C241

U203D

TL074

U203C

TL074

R245

100k

C215

GNDB

6

411

U202C

+15V

C226

0.1u

R213

33k

C243

22u/25V/20%

-15V

C227

0.1u

GNDB

D219
1N4148

14

GNDB

Q207

C1815

R208
20k

Q213
A1015

GNDB

R263
12meg

R239
470k

R264

3.3k

R225

10k

R262
30k

0.1U
R247

R265

39K

R251

51K

R224
10k

Q206
C1815

GNDB

+15V

R266

7.5K/1%

Q208
C1815

7

DZ205

2.2v

+15V

R268

750/1%

0.01u/5%

PTC

+0.1V

C244

5

6

R267

R269
750/1%

114

TL074

7.5k/1%

C245

0.01u/5%

U203B

R230
22K

LIMIT
MUTE

-15V

AGND

+15V

PTC
OUT

7

R202

150R

R254
1MEG

8

C246

47u/25V/20%

D220
1N4148

-15V

+15V

Q209
C1815

GNDB

TO P101

LIMIT

MUTE

P202

1
2
3
4
5
6
7

R246
100K

-15V

A

B

OUT

C

D

E

SCHEMATIC DIAGRAMS (1/2)

AMP UNIT

17

SCHEMATIC DIAGRAMS (2/2)

TF301

1
2
3
4
5

P302

K1

12VDC RELAY

R301

560R/2W

C301

0.01u/250VAC

AC10.5V

AC10.5V

GND

STBY

-Vst

1

2 1

2

P301

F301

S1

1

2

P303

1

2

A

1. AC100V(50HZ/60HZ)

C303

0.047U/250VAC

2. AC120V (60HZ)

3. AC230V (50HZ)

POWER INPUT: FUSE: T RANSFORMER:

1. 2.5A 125VAC

2. 1.25A 250VAC

1. INPUT 100VAC

2. INPUT 120VAC

3. INPUT 230VAC

F301 TF301

TO P201

TO CON104

HI

L

N

D301
12V

+11.4V

-12.5V

TO P104

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

12

3

45

6

7

8

A

B

C

D

E

SCHEMATIC DIAGRAMS (2/2)

PRE-AMP UNIT
POWER UNIT

18

SC-A65 EXPLODED VIEW

1

2

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65SC-A65 Section

SC-A65 PARTS LIST OF EXPLODED VIEW

※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

Ref. No. Part No. Part Name Remark Q'ty New

1 00D SCA 65S0 001 Speaker Ass'y for silver/FL model CP10DN129001 1 *

1 00D SCA 65S0 002 Speaker Ass'y for silver/FR model CP10DN129002 1 *

1 00D SCA 65S0 003 Speaker Ass'y for silver/SL model CP10DN129003 1 *

1 00D SCA 65S0 004 Speaker Ass'y for silver/SR model CP10DN129004 1 *

1 00D SCA 65S0 005 Speaker Ass'y for silver/SB model CP10DN129005 1 *

1 00D SCA 65K0 001 Speaker Ass'y for black/FL model CP10DN082001 1 *

1 00D SCA 65K0 002 Speaker Ass'y for black/FR model CP10DN082002 1 *

1 00D SCA 65K0 003 Speaker Ass'y for black/SL model CP10DN082003 1 *

1 00D SCA 65K0 004 Speaker Ass'y for black/SR model CP10DN082004 1 *

1 00D SCA 65K0 005 Speaker Ass'y for black/SB model CP10DN082005 1 *

2 00D SCA 65S0 006 Grille Frame Ass'y for silver model BHBKDN129000 1 *

2 00D SCA 65K0 006 Grille Frame Ass'y for black model BHBKDN082000 1 *

19

SC-C65 EXPLODED VIEW

1

2

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65SC-C65 Section

SC-C65 PARTS LIST OF EXPLODED VIEW

※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

Ref. No. Part No. Part Name Remark Q'ty New

1 00D SCC 65S0 001 Speaker Ass'y for silver model CP10DN130001 1 *

1 00D SCC 65K0 001 Speaker Ass'y for black model CP10DN083001 1 *

2 00D SCC 65S0 002 Grille Frame Ass'y for silver model BHBKDN130000 1 *

2 00D SCC 65K0 002 Grille Frame Ass'y for black model BHBKDN083000 1 *

20

SYS-55HT PACKING VIEW

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65SYS-55HT Section

201

203

202

204

205

208 209 210 211

219

206

207

212

216 217 218

213

214

215

SYS-55HT PARTS LIST OF PACKING & ACCESSORIES

※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

Ref. No. Part No. Part Name Remark Q'ty New

201 - Speaker Ass'y SC-A65 4

202 - Speaker Ass'y SC-C65 1

203 - Speaker Ass'y DSW-65 1

204 00D SYS 6500 001 Base Board Ass'y BHEBDN099000 1

205 00D SYS 6500 002 Microfoam BHSHDN099002 4 *

206 00D SYS 6500 003 Microfoam BHSHDN099003 1 *

207 00D SYS 6500 004 Microfoam BHSHDN099004 1 *

208 00D SYS 6500 005 Oak Feet JD5081000001 4 *

209 00D SYS 6500 006 Manual YS0170200149 1 *

210 00D SYS 6500 007 Service Card YS1670210002 1 *

211 00D SYS 6500 008 PE Bag BZ1400000021 1

212 00D SYS 6500 009 Polyfoam ( TOP) BZ06DN099001 1

213 00D SYS 6500 010 Polyfoam ( Middle) BZ06DN099002 1

214 00D SYS 6500 011 Polyfoam ( Bottom) BZ06DN099003 1

215 00D SYS 5500 001 Carton Box BZ01DN099001 1 *

216 00D SYS 6500 013 Wire DX2022357001 1 *

217 00D SYS 6500 014 Wire DX4000020002 1 *

218 00D SYS 6500 015 PE Bag BZ1400000021 1 *

219 00D SYS 6500 016 Microfoam BHSHDN099002 1 *

21

SYS-65HT PACKING VIEW

SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65SYS-65HT Section

201

203

202

204

205

208 209 210 211

219

206

207

212

216 217 218

213

214

215

SYS-65HT PARTS LIST OF PACKING & ACCESSORIES

※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

Ref. No. Part No. Part Name Remark Q'ty New

201 - Speaker Ass'y SC-A65 5

202 - Speaker Ass'y SC-C65 1

203 - Speaker Ass'y DSW-65 1

204 00D SYS 6500 001 Base Board Ass'y BHEBDN099000 1

205 00D SYS 6500 002 Microfoam BHSHDN099002 5 *

206 00D SYS 6500 003 Microfoam BHSHDN099003 1 *

207 00D SYS 6500 004 Microfoam BHSHDN099004 1 *

208 00D SYS 6500 005 Oak Feet JD5081000001 4 *

209 00D SYS 6500 006 Manual YS0170200149 1 *

210 00D SYS 6500 007 Service Card YS1670210002 1 *

211 00D SYS 6500 008 PE Bag BZ1400000021 1 *

212 00D SYS 6500 009 Polyfoam ( TOP) BZ06DN099001 1

213 00D SYS 6500 010 Polyfoam ( Middle) BZ06DN099002 1

214 00D SYS 6500 011 Polyfoam ( Bottom) BZ06DN099003 1

215 00D SYS 6500 012 Carton Box BZ01DN101001 1 *

216 00D SYS 6500 013 Wire DX2022357001 1 *

217 00D SYS 6500 014 Wire DX4000020002 1 *

218 00D SYS 6500 015 PE Bag BZ1400000021 1 *

219 00D SYS 6500 016 Microfoam BHSHDN099002 1 *

22
