Delta Dore TYXAL+ Access Specification

Pack TYXAL+ Access

www.deltadore.com

Pack alarme 2 zones sans fil préconfiguré

08/21

Guide d’installation simplifié

Nous vous remercions d’avoir fait l’acquisition de ce Pack d’alarme DELTA DORE.

Le présent guide d’installation simplié vous indique les préconisations d’installation basique de vos produits.

Pour une installation avancée de votre Pack, reportez-vous à la notice système. Le Pack TYXAL+ Access se compose de :

- 1 centrale sirène CS 2000 TYXAL+,

- 2 télécommandes TL 2000 TYXAL+,

- 1 détecteur de mouvement DMB TYXAL+,

- 1 détecteur d’ouverture DO TYXAL+,

- 1 clavier tactile CLT 8000 TYXAL+.

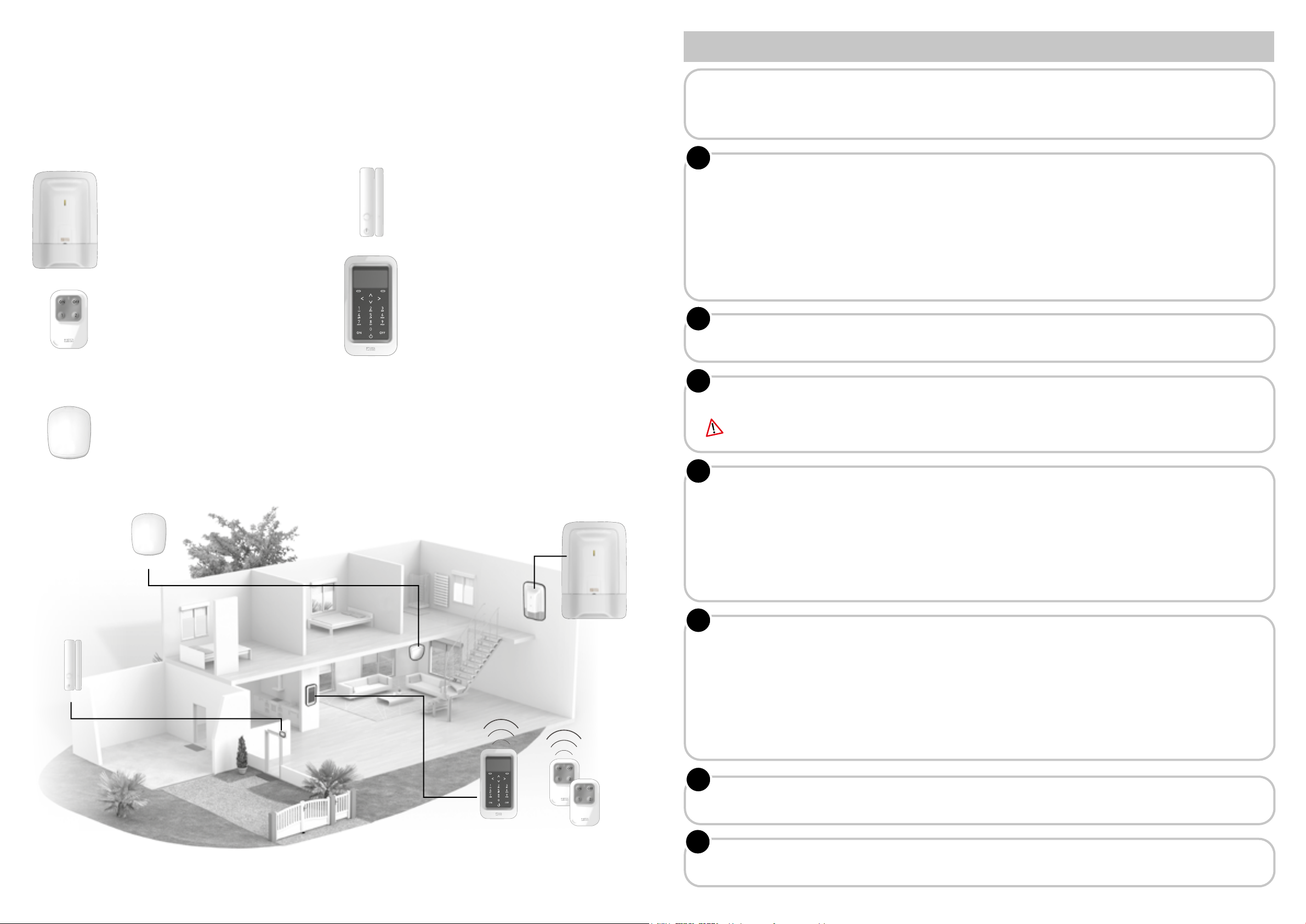

Mise en service : les grandes étapes

Afin de vous faciliter l’installation, les produits du Pack TYXAL+ Access ont été associés en usine.

1

Centrale sirène

Coeur du système, la centrale gère tous les échanges d’informations inter-produits. En cas d’alarme, elle déclenche sa sirène interne.

Télécommandes 4 touches

Elles permettent la mise en marche ou en arrêt, total ou par zone, du système. Deux touches (1 et 2) peuvent être congurées pour la commande de l’alarme par zone, le déclenchement d’un SOS discret ou sonore ou la commande d’automatismes (exemple : porte de garage).

Détecteur de mouvement

Installé sur un mur, il décèle toute personne en mouvement dans la pièce où il est installé et le signale à la centrale. La lentille «standard» peut être remplacée par une lentille «animaux» (fournie avec le produit).

Détecteur d’ouverture

Installé sur une ouverture (porte ou fenêtre), il signale toute intrusion à la centrale.

Clavier tactile avec écran

Elément indispensable, il permet toutes les actions de gestion de l’installation. Avec son code d’accès, il permet la mise en marche ou en arrêt, total ou par zone, du système. Installé sur un mur, il vous informe de l’état du système. Il lit les derniers événements intervenus, indique la température intérieure (mesurée par le clavier) et permet la personnalisation du système.

- Installer et fixer les produits

en commençant par :

- la centrale CS 2000 TYXAL+

- le clavier tactile CLT 8000 TYXAL+

- les détecteurs de mouvement DMB TYXAL+ et d’ouverture DO TYXAL+ Les télécommandes TL 2000 TYXAL+ peuvent être programmées (fonctions des touches 1 et 2) et associées à la

commande d’automatismes

2

Refermer la centrale

3

Créer des codes d’accès installateur et utilisateur.

Vous devez impérativement créer vos propres codes (123456 à la mise en service).

4

Ajouter des produits complémentaires (si nécessaire).

DO TYXAL+

DMB TYXAL+

CLT 8000

TYXAL+

CS 2000 TYXAL+

TL 2000 TYXAL+

Les produits qui ne font pas partie du Pack TYXAL+ Access doivent être associés au système :

- box domotique TYDOM 1.0, ...

- détecteurs d’intrusion et techniques,

- clavier, lecteur de badges, télécommandes, etc...,

- sirène intérieure, transmetteur téléphonique, etc..., Pour cela, reportez-vous au Chapitre «Ajouter des produits» de la notice système.

5

Personnaliser l’installation et les produits.

- Nommer les produits,

- Gérer les zones de fonctionnement,

- Créer des codes d’accès installateur et utilisateur. Vous devez impérativement créer votre propre code (123456 à la mise en service).

- Régler des paramètres avancés... Pour des explications détaillées, reportez-vous à la notice système.

6

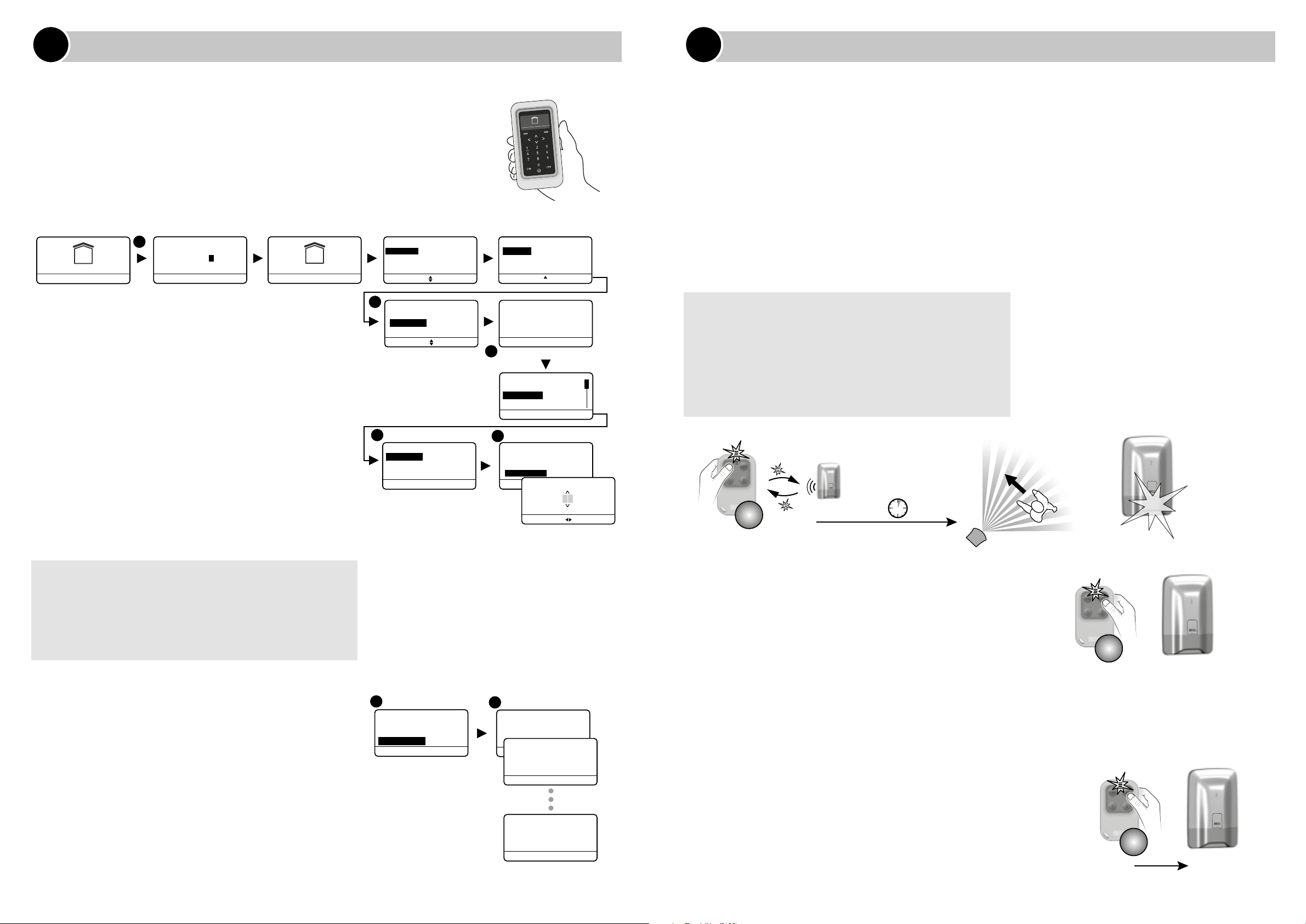

Tester l’installation

7

Récapitulatif de votre installation

- 2 - - 3 -

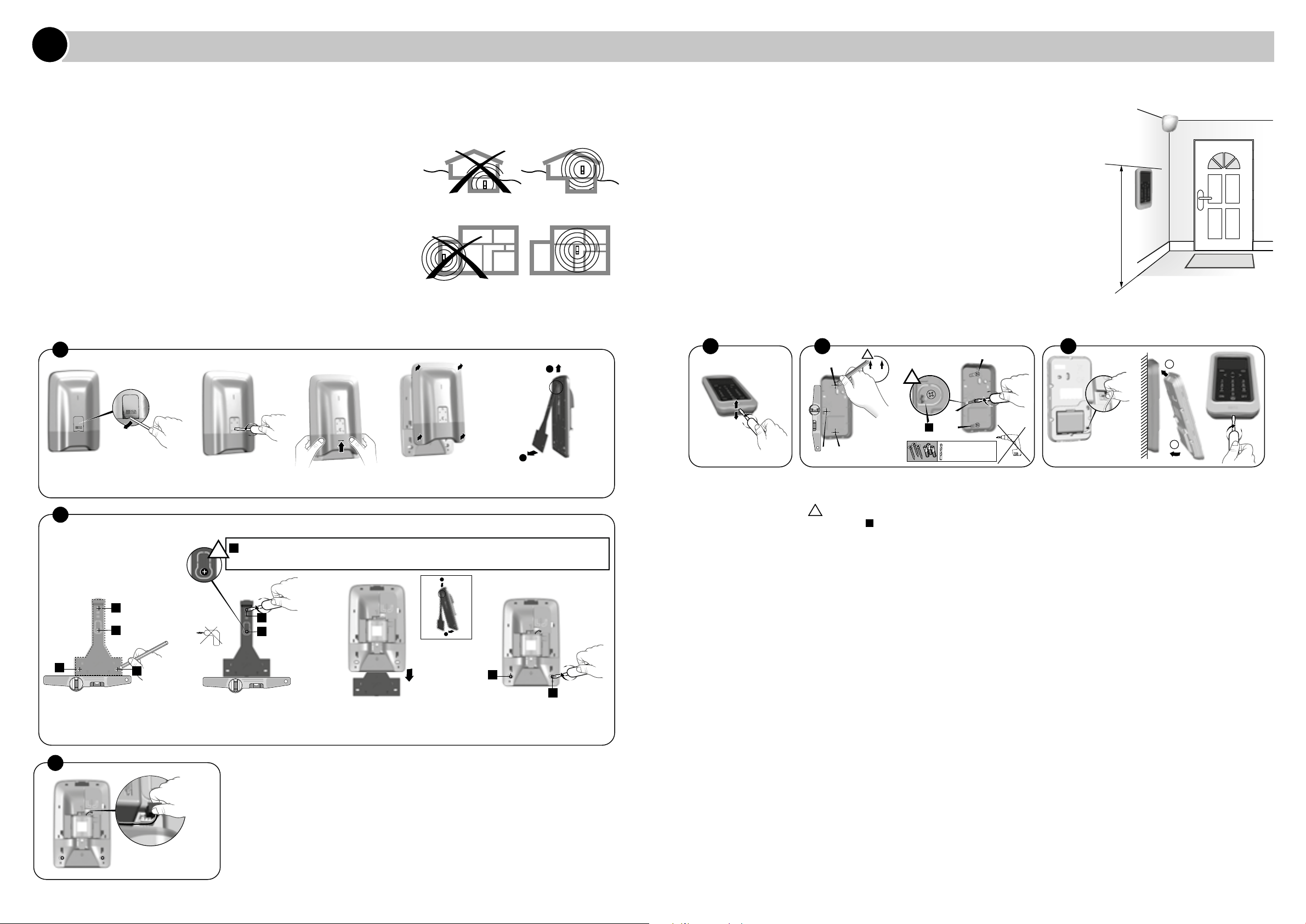

1

!

Installer et fixer les produits

1.1 Centrale CS 2000 TYXAL+

• Emplacement

Il est conseillé d’installer la centrale :

- sur une surface plane, avec sufsamment d’espace autour pour l’installation et l’ouverture de la trappe piles.

- au milieu du système et placé en hauteur pour une meilleure liaison radio (éviter les sous-sols).

- dans un endroit dégagé pour une dispersion optimale du son de la sirène intégrée.

- dans un endroit difcilement localisable par un intrus mais accessible à l’utilisateur.

- dans un endroit protégé par un détecteur de mouvement infrarouge.

- éloignée d’au moins 2 mètres de tout autre émetteur radio.

• Fixation

1

Séparez les éléments

Enlevez la protection Dévissez Séparez le capot du reste de la centrale en

poussant vers le haut et en tirant vers vous.

2

Mettez en place le support de xation

Mauvais Bon

2

1

Séparez la centrale du socle.

1.2 Clavier tactile CLT 8000 TYXAL+

• Emplacement

Il est conseillé d’installer le clavier tactile :

- en intérieur exclusivement,

- près d’un des accès principaux, si possible protégé par un détecteur d’intrusion (ex : DMB TYXAL+).

- il doit être accessible à l’utilisateur et peut être xé au mur à une hauteur d’environ 1,50 m.

- évitez la proximité des surfaces métalliques ou tableau électrique.

Attention : si le clavier tactile est protégé par un détecteur (ouverture ou mouvement), il faut veiller à sélectionner un déclenchement retardé du détecteur lors de sa mise en service.

• Fixation

1

Ê Séparez les 2 parties du boîtier.

2 3

D1

!

UP

HAUT

D3D2

!

C

Ø max = 3 mm

V1

V2

V3

Ë Tracez et percez les trous D1, D2 et D3. Fixez le socle avec les vis V1, V2 et V3.

à ne pas détériorer ou perdre la pièce en

caoutchouc C (nécessaire à l’autoprotection).

~1,50 m

1

Lithium battery

3 x LS 14500 3,6 V

2

Ì Mettez en place le bloc piles en respectant son sens. Refermez le boîtier et verrouillez-le.

A

B

C

Tracez et percez les trous (A, B, C et D)

3

Connectez le bloc-pile

Bloc pile 2x3.6V, LSH 20

D

Lithium battery

ref. 6416222

B

= Autoprotection à l’arrachement. Attention à ne pas détériorer cette partie

!

du support (nécessaire à l’autoprotection). Vissez avec précaution.

A

B

Fixez au mur (vis A et B) le support

de xation (ne pas mettre les vis C

et D à cette étape).

1

2

C

D

Remontez la centrale sur le support de xation

et xez-le avec les vis (C et D).

- 4 -- 4 -

- 5 -

1

2m 4 m 7 m

10 m

2,30m

H

10 m8 m6 m4 m2 m0 m

0 m

2 m

4 m

6 m

8 m

2 m

4 m

6 m

8 m

90°

30 kg20 kg10 kg0 kg

0 cm

10 cm

20 cm

30 cm

40 cm

50 cm

60 cm

40 kg 50 kg

A1

A2

A3

✔

1

2

3

T1

Installer et fixer les produits

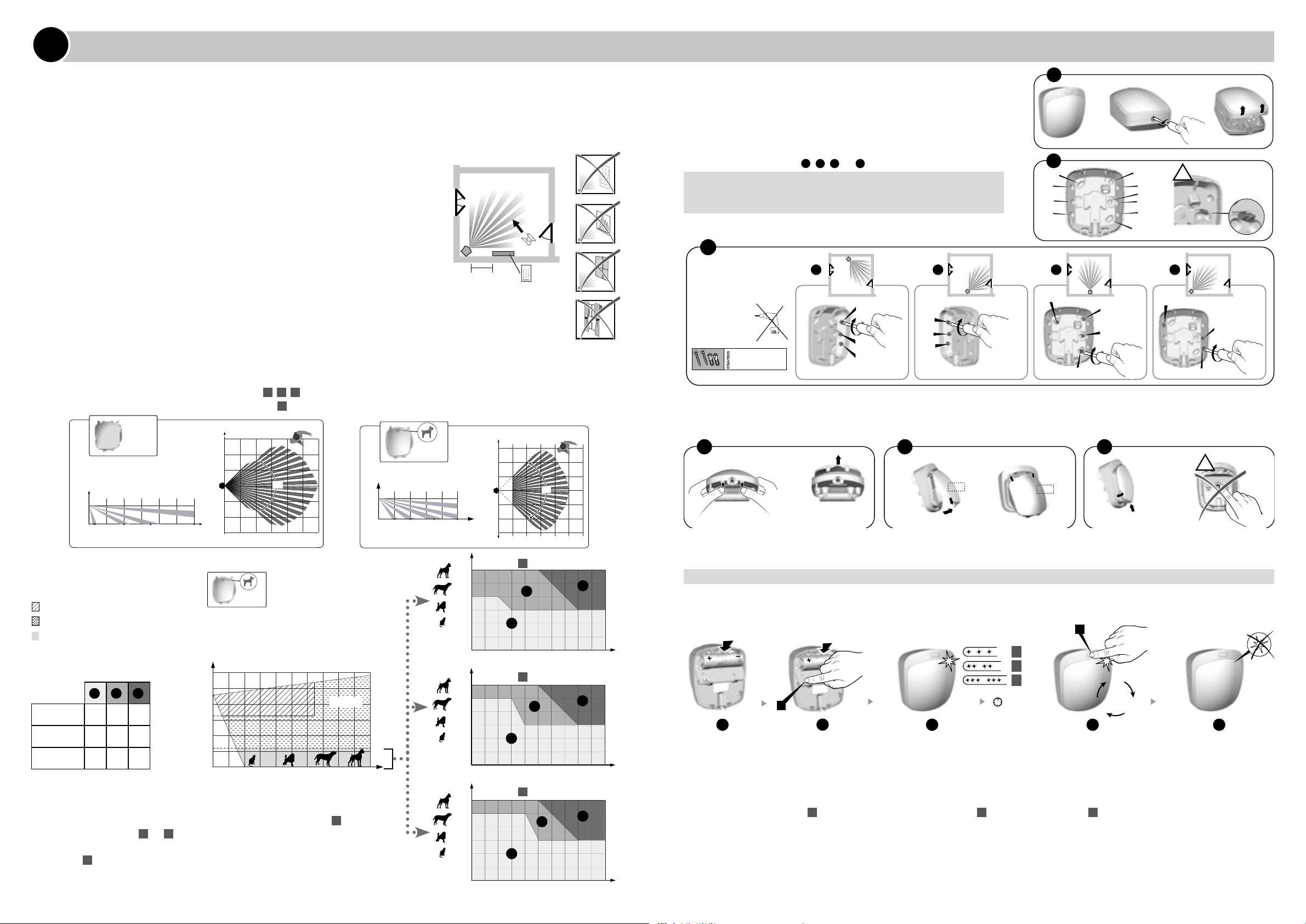

1.3 Détecteur de mouvement DMB TYXAL+

Le DMB TYXAL+ détecte par infra-rouge (chaleur) toute présence en mouvement dans la pièce. Il dispose de 2 lentilles amovibles :

- n°1 : appelée «standard» (montée sur le produit livré).

- n°2 : appelée immunité animaux (ne détecte pas les animaux d’un certain gabarit, ou électroménager type aspirateur robot).

• Emplacement

Le détecteur de mouvement doit être placé de préférence dans un angle :

- évitez toute source de chaleur ou mouvement d’un corps chaud à proximité (convecteur, cheminée...),

- le champ de détection doit être libre de tout obstacle (rideau, armoire...),

- le détecteur ne doit pas être dirigé vers une ouverture extérieure (fenêtre),

- vous pouvez croiser les faisceaux de 2 détecteurs,

- le détecteur doit être installé entre 2,20 m et 2,40 m du sol. Pour une hauteur supérieure, utilisez une rotule RO DMB (sauf avec la lentille immunité animaux),

- Pour une utilisation optimale, la pièce doit être dégagée et supérieure à 9 m² (3 x 3).

• Champ de détection / Restrictions

Les champs de détection ci-dessous sont donnés pour une température de 19°C et pour une personne de corpulence moyenne. La différence entre la température corporelle et celle de la pièce peut inuer sur la sensibilité de la détection. La détection avec la lentille standard est plus sensible qu’avec la lentille immunité aux animaux. La sensibilité peut être ajustée suivant 3 niveaux A, B, C. Cela permet de mieux s’adapter aux différents types d’animaux ou de corriger les détections intempestives (sensibilité A par défaut).

Vue de dessus

N°1

Vue latérale

H

2,30m

0,5m 4 m 7 m 12 m

6m

4m

2m

0m

2m

4m

6m

90°

12m10m8m6m4m2m0m

Vue latérale

H

2,30m

N°2

2m 4 m 7 m

• Immunité aux animaux

Zone non autorisée aux animaux Zone autorisée aux animaux ≤ à 10 Kg

Zone autorisée aux animaux (voir détails A1, A2, A3)

Si plusieurs animaux, faire la somme de leurs masses.

Pelage autorisé zone A

- -

A3

2,3 m

1,6 m

-

0,6 m

Poils longs

Poils mi-longs

Poils ras

A1 A2

✔ ✔

Exemple 1 : un bouledogue français de 15 kg et 30 cm de haut. C’est un chien à poil ras, il générera une détection en sensibilité A, mais pas en sensibilité B ou C. Exemple 2 : un bichon de 10kg et 30cm de haut ne générera pas de détection. Sensibilité A recommandée.

N°2

- 6 - - 7 -

≤ 10 Kg

10 m8 m6 m4 m2 m0 m

1 m mini

10 m

60 cm

50 cm

40 cm

30 cm

20 cm

10 cm

0 cm

60 cm

50 cm

40 cm

30 cm

20 cm

10 cm

0 cm

60 cm

50 cm

40 cm

30 cm

20 cm

10 cm

0 cm

Vue de dessus

6 m

4 m

2 m

0 m

2 m

4 m

6 m

Sensibilité

A1

Sensibilité B = Sensibilité standard

A1

Sensibilité

A1

90°

= Sensibilité haute (+ 25%)

A

A2

30 kg20 kg10 kg0 kg

A2

30 kg20 kg10 kg0 kg

= Sensibilité basse (- 25%)

C

A2

30 kg20 kg10 kg0 kg

10 m8 m6 m4 m2 m0 m

A3

40 kg 50 kg

A3

40 kg 50 kg

A3

40 kg 50 kg

1

• Fixation

❶ Séparez les 2 pares du boîer

❷ Tracez et percez les trous en foncon de l’emplacement du détecteur (voir ci-dessous A, B, C ou D)

V3,V7,V8 = Autoprotection à l’arrachement. Attention à ne pas déteriorer ou perdre la pièce en caoutchouc (nécessaire à l’autoprotection).

2

V1

V2

V3

V4

❸ Fixez au mur

3

C

V1

V10

Ø max = 3 mm

A

V6

V8

V9

B

V2

V3

V4

• Changer la lentille

Exemple : vous souhaitez remplacer la lenlle classique par la lenlle «animaux».

❶ Poussez sur les ergots pour soulever et enlever la lentille.

n°1

❷ Mettez en place la nouvelle lentille. ❸ Attention à ne pas toucher

n°2

le capteur.

Ne pas utiliser la rotule RO DMB (ref : 6416221) avec la lentille immunité animaux.

• Mise en service

Lithium Battery - AA

LS 17500 - 3,6 V

... ... ...

... ...

T2

1

2

3

❶ Insérez la pile en respectant son sens.

Vériez la présence de la pièce en caoutchouc avant de refermer le détecteur.

❷ Maintenez appuyée la touche T2 tout en insérant la pile.

❸ Relâchez quand la LED se met à clignoter.

Note : 1 ash = sensibilité A (par défaut), 2 ashs = sensibilité B, 3 ashs = sensibilité C.

❹ Pour passer d’une sensibilité à l’autre, appuyez brièvement sur la touche T1. Note : La sélection doit se faire dans les 8 secondes qui suivent l’insertion de la pile.

❺ Attendez que la LED cesse de clignoter. La sensibilité sélectionnée est enregistrée. Refermez le boitîer à l’aide d’un tournevis.

... ...

A

B

C

< 8 s

4

V5

V7

V5

V10

V6 V7 V8

V9

!

D

V2

V8

V9

!

OFF

A

BC

5

1

!

B

Installer et fixer les produits

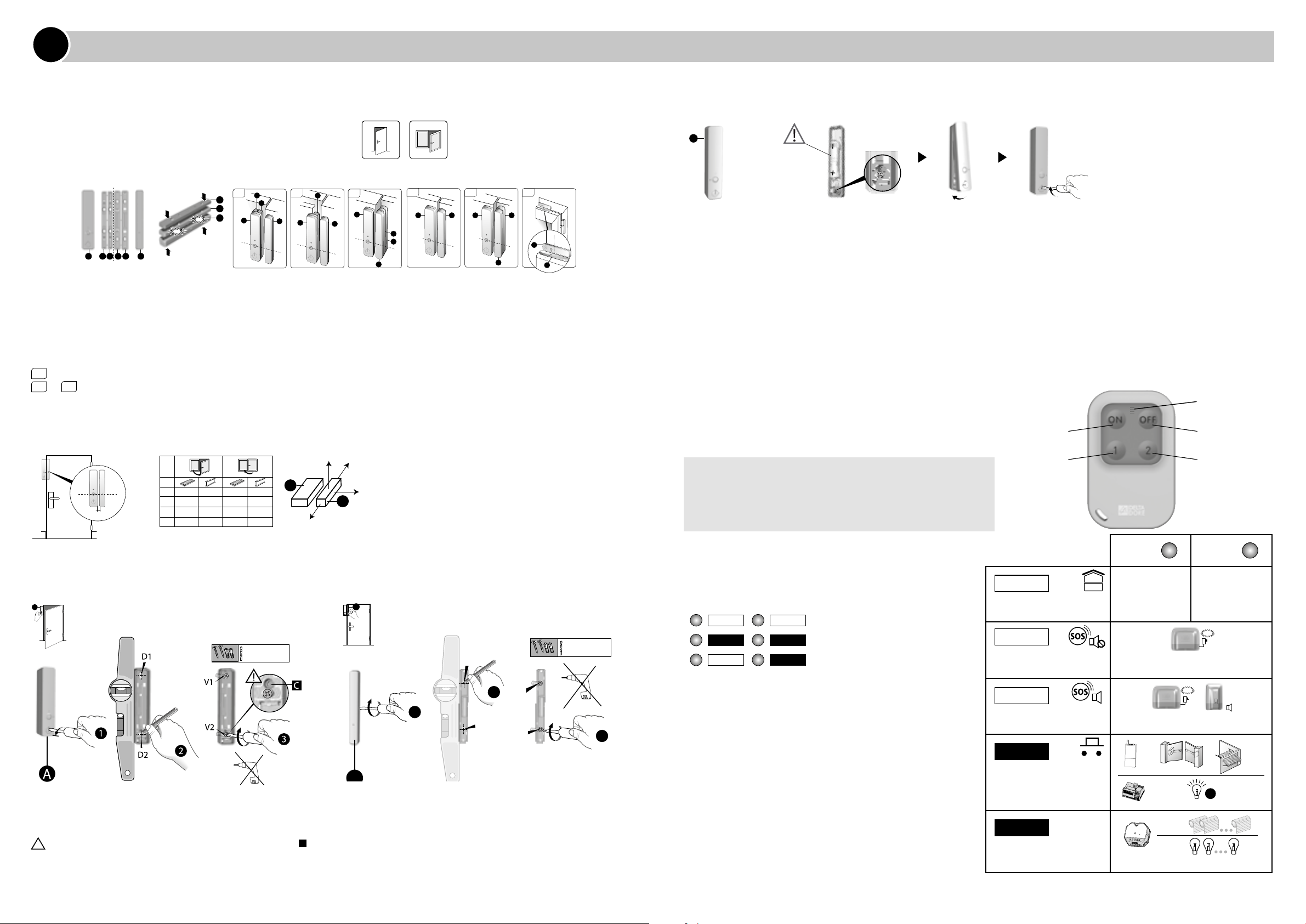

1.4 Détecteur d’ouverture DO TYXAL+

Le DO TYXAL+ détecte toute ouverture de fenêtre ou de porte et la signale à la centrale.

• Emplacement

N°1

B2

B1

B

Clic

A B

A1 A2 B2 B1

N°1

ne pas séparer les cales A1 et A2 avant le montage.

N°2

N°1

et

n’assurent pas l’autoprotection à l’arrachement.

A1

A2

A

• Distances de déclenchement de l’aimant

X1

mm

< 5mm

X2

17

Y

21

Z

33

15

9

17

15

24

5

15

14

17

10

29

20

N°2

A2

B

A

Z

A

X2

• Mise en service

A

Lithium battery - AA

LS 14500 3,6 V

N°3

A

B

N°4

A B

B1

B2

B

N°5

A B1

A B

A

X1

Y

B

N°6

Insérez la pile en respectant son sens.

Vériez la présence de la pièce en caoutchouc avant de refermer le détecteur.

A

B

Voyant

1.5 Configurer une télécommande TL 2000 TYXAL+

Vous pouvez mettre en marche ou en arrêt votre système d’alarme avec la télécommande.

Mise en marche

Touche 1 programmable

Mise en arrêt

Touche 2 programmable

En fonction de la conguration dénie avec votre installateur,

les touches 1 et 2 sont programmables et peuvent avoir différentes fonctions (voir tableau ci-contre).

• Fixation

A

Ø max 3 mm

1

Ê Séparez les 2 parties du boîtier. Ë Tracez et perçez les trous D1, D2, D3 et D4. Ì Fixez au mur les vis V1, V2, V3 et V4.

à ne pas détériorer ou perdre la pièce en caoutchouc C (nécessaire à l’autoprotection).

D3

D4

Touche

ON / OFF zone 1

Les touches 1 et 2 sont programmables indépendamment. Vous pouvez donc mixer les fonctions. Exemples :

1

Modo A

(

1

Modo D

Ø max 3 mm

2

V3

(

1

Modo A

(

Si vous souhaitez piloter des ouvrants, demandez à votre instal-

2

Modo C

,

2

,

2

,

Modo E

Modo D

); ); )...

Modo A

Commande de l’alarme par zone

Mode B

Déclenchement d’un SOS discret

Modo C

2 1

(ex. : Étage)

lateur l’équipement nécessaire.

1

Touche

ON / OFF zone 2

(ex. : Rez-de-

Chaussée)

SOS

Appel transmetteur

sans signalisation sonore

SOS

+

2

Déclenchement d’un SOS

V4

3

sonore

Appel transmetteur+ alerte sonore

Modo D

Commande impulsionnelle d’un automatisme ou d’un éclairage

Modo E

ON/OFF

Commande ON / OFF d’éclairages ou de volets roulants

x1

- 8 - - 9 -

1

2

OFF

Installer et fixer les produits

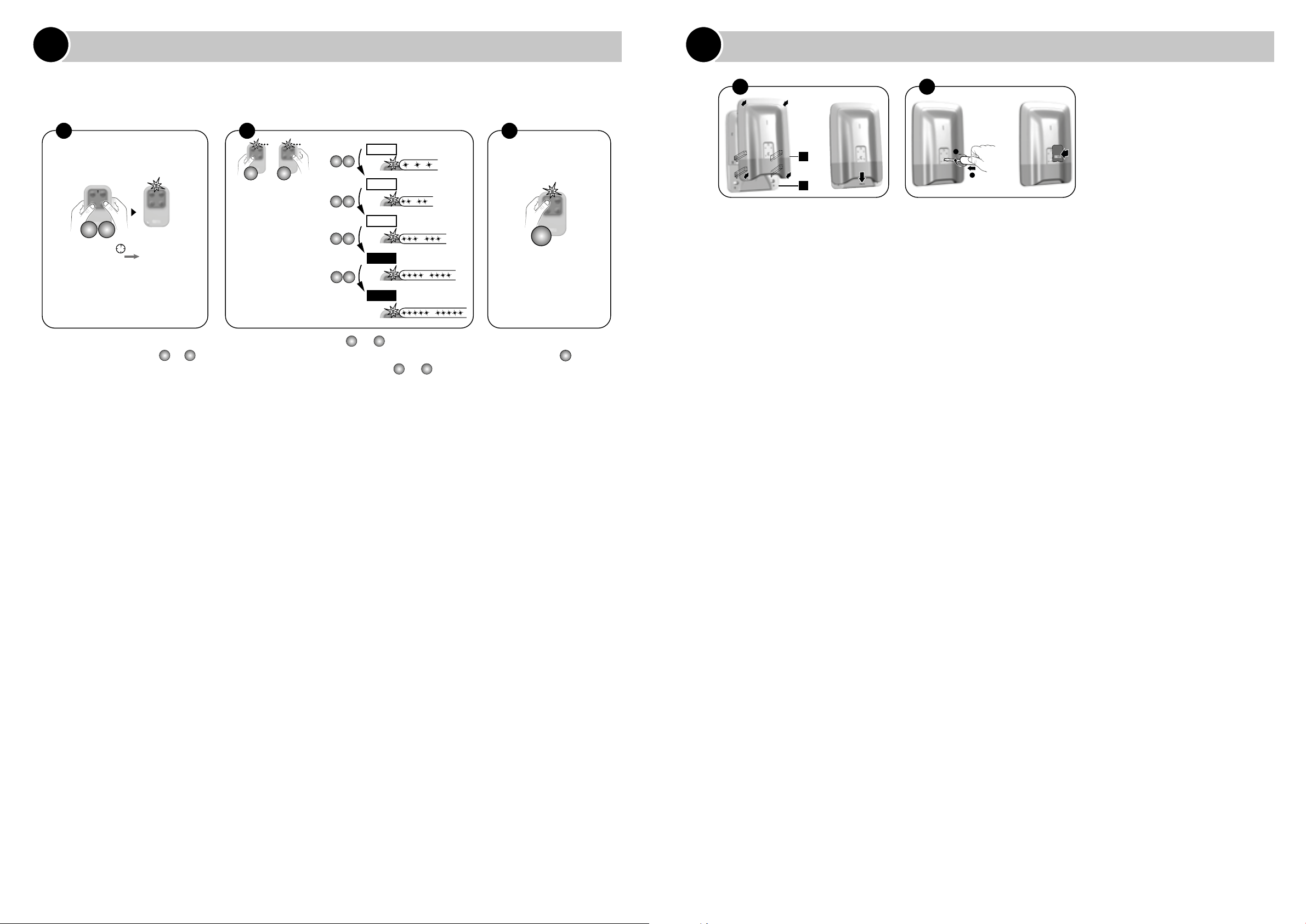

Configurer les touches 1 et 2

1 32

1 2

> 5s

2

Refermer la centrale

1 2

Modo A

1 2

o

Modo B

1 2

o

Modo C

1 2

o

Modo D

1 2

o

Modo E

... ... ...

... ...

Ê Replacez le capot de la centrale

ON

...

C

B

Ë Vissez la vis de fermeture et replacez la protection

2

1

Ê Appuyez simultanément

1

5 secondes sur les touches

et 2, jusqu’à ce que le voyant s’allume orange.

Ë Appuyez sur la touche

1

ou 2.

Le voyant clignote.

1

Puis, par appuis brefs sur la touche

ou 2, sélectionnez le mode de fonctionnement à lui appliquer : Mode A : 1 clignotement, Mode B : 2 clignotements, ..., Mode E : 5 clignotements.

Ì Validez en appuyant sur la touche

ON

.

Le voyant s’allume vert.

- 10 - - 11 -

3

Créer vos codes d’accès

• Généralités

Les codes d’accès (6 chiffres) sont enregistrés dans la centrale d’alarme. Vous congurez les codes d’accès une seule fois avec le clavier tactile CLT 8000 TYXAL+ et les autres produits (claviers ou transmetteurs) reconnaissent ces codes automatiquement. Vous n’avez pas besoin de paramétrer les codes sur chaque produit.

Vous disposez de :

- 1 code «installateur» (123456 à la mise en service). Nous vous recommandons vivement de modier ce code.

- 10 codes «utilisateurs» (ou «restreints»). Vous devez impérativement en créer au moins un.

• Le code installateur permet toutes les actions de commande et de conguration du système. A partir du code installateur, vous pouvez créer ou supprimer tous les codes (utilisateur et installateur). Il peut mettre le système en arrêt seulement si celui-ci a été mis en marche via un code installateur.

• Le code utilisateur permet les actions de commande et quelques actions de conguration. Il existe 2 niveaux d’accès «Simple» et «Avancé» (voir tableau ci-dessous).

• Code restreint : un code utilisateur peut être de type restreint, c’est à dire qu’il ne donne accès qu’aux commandes ON et OFF des zones auxquelles il est associé (ex : personnel d’entretien, livraison,...).

• Il faut avoir créé des zones pour pouvoir créer des codes restreints.

• Avec le menu «Supprimer tous», tous les codes «utilisateur» sont supprimés et le code «installateur» est initialisé à sa valeur par défaut (123456).

• Pour modier un code «utilisateur» à partir du code installateur, vous devez d’abord le supprimer, puis le recréer.

Saisie de code erroné : Le clavier se bloque pendant 90 secondes après 5 tentatives de saisie de code erroné. Si les saisies de code erroné se multiplient (21 maximum), un cycle d’alarme sera déclenché.

• A partir du code installateur

Ê Tapez le code installateur (123456, par défaut) et validez par OK. Ë Appuyez sur Réglages, sélectionnez le menu : Code d’accès, puis validez par OK.

25/11/14 12:48

OFF

Saisir votre code

SOS

Réglages

1

Code d'accès

XXXXXX

SOS

Ì Pour créer un code, sélectionnez

le menu : Créer > ..., puis validez par OK.

- Code installateur : tapez le code installateur et nommez-le, puis validez par OK.

- Code utilisateur : tapez le code utilisateur et nommez-le, puis validez par OK.

- Code restreint : sélectionnez un code utilisateur existant ou créez un nouveau code (en le nommant), puis affectez-le à une (ou plusieurs) zone(s), puis validez par OK.

Ok

3

25/11/14 12:48

OFF

Ma maison

Info

Code installateur

Code utilisateur

Code restreint

Retour

Code installateur

Code utilisateur

Code restreint

Retour

Code installateur Code utilisateur

Code restreint

Retour

Réglages

Créer

2

Téléchargement

Programmation

Codes d'accès

Retour

Code installateur

Ok

Retour

Code utilisateur

Retour

Code restreint

Nouveau

Code utilisateur 1 Code utilisateur 2

Retour

Code restreint

Nouveau

Code utilisateur 1

Code utilisateur 2

Retour

Réglages

XXXXXX

Nommer

Codes d'accès

Créer

Niveau d’accès

Ok

Supprimer

Retour

A

Retour

A

Retour

A

Retour

Zone 1

Zone 2

Zone 3

Sélect.

Nommer

Code restreint

XXXXXX

Nommer

Affecter zone

Zone 1

Zone 2

Zone 3

Sélect.

Affecter zone

Ok

Nommer

Ok

Actions possibles Code utilisateur Simple Code utilisateur Avancé

Choix de la langue X X

Réglage de l’horloge (Date, heure, ...) X X

Téléchargement X X

Programmation X

Modier / nommer un code d’accès utilisateur X X

Activer/Désactiver un produit X X

Nommer un produit X X

Modier les niveaux sonores X

Réglage de la luminosité de l’écran du CLT8000 X X

Réglage de l’éclairage des touches du CLT8000 X X

Activer/Désactiver les bips des touches du CLT8000 X X

Nommer les zones X X

Programmer les numéros d’appel X

Appels entrants (Double appel / Nombre de sonneries) X X

Alertes proches SMS X X

Carte SIM (codes PIN / PUK) X

Activer/Désactiver l’aide vocale (transmetteur) X X

Í Pour supprimer un code ou tous les codes (Î), sélectionnez le menu

«Supprimer» ou «Supprimer tous», puis validez par Oui..

Supprimer

4

5

Code utilisateur

Code restreint

Retour

Supprimer tous les codes

Confirmer ?

Ok

OuiNon

Supprimer code

Utilisateur 1

Utilisateur 2

Retour

Ok

Supprimer code

Confirmer ?

OuiNon

- 12 - - 13 -

4

1

Ajouter des produits complémentaires (si nécessaire)

Les produits qui ne font pas partie du Pack TYXAL+ Access doivent être associés au système :

- détecteurs d’intrusion et techniques,

- clavier, lecteur de badges, télécommandes, etc...,

- sirène intérieure, transmetteur téléphonique, etc..., Pour cela, reportez-vous au Chapitre «Ajouter des produits» de la notice système.

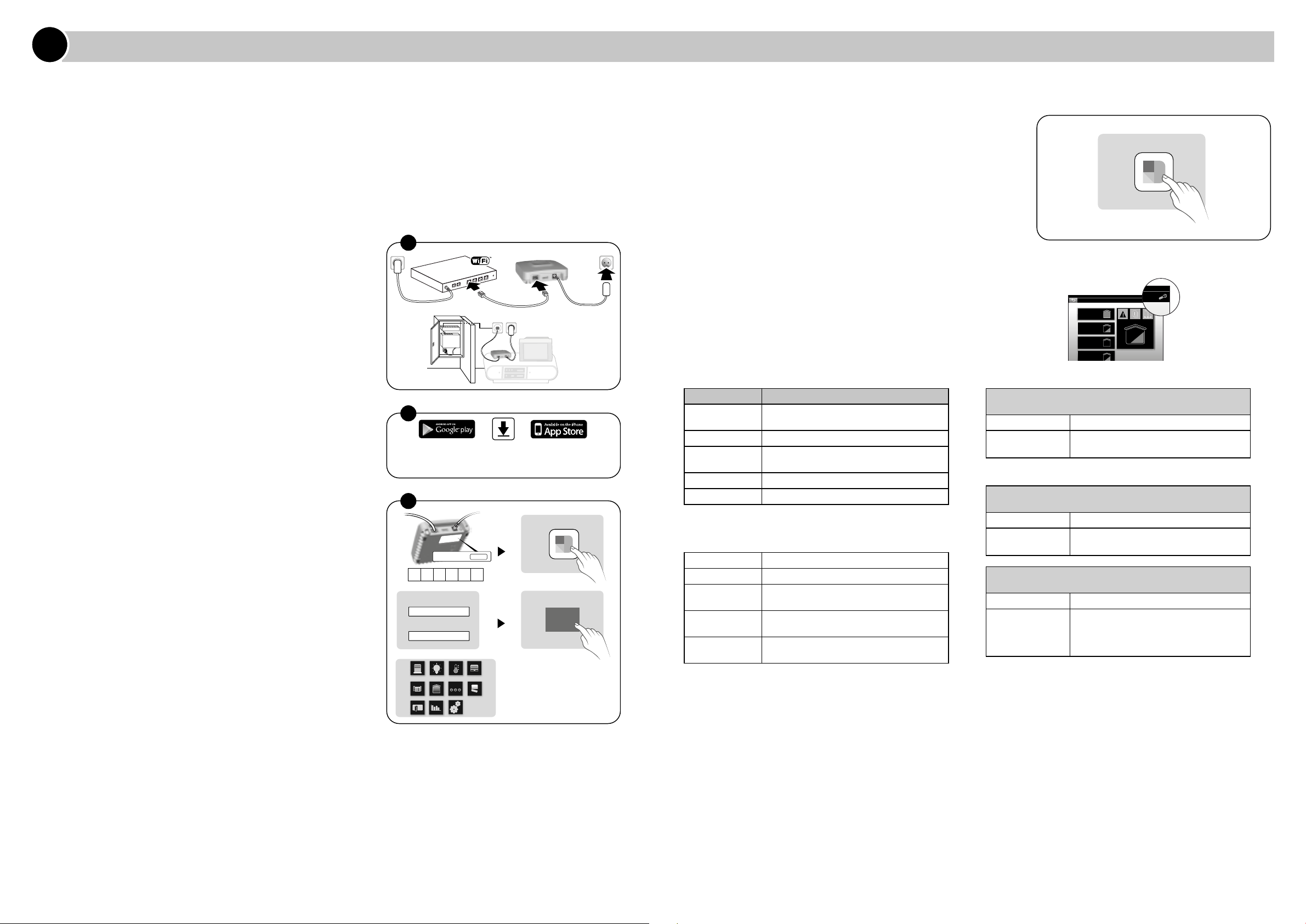

Exemple : une box domotique TYDOM 1.0

• Installation du TYDOM 1.0

Ê Raccordez votre TYDOM 1.0 en fonction de votre installation

Ë Téléchargez l’application TYDOM

- Selon votre appareil : Connectez-vous à Google play ou App Store

- Recherchez et télécharger l’application gratuite “TYDOM”

- Activez la connexion WIFI de votre smartphone ou de votre tablette.

Ì Congurez l’application TYDOM

- Notez les 6 derniers caractères de l’adresse MAC du TYDOM 1.0.

- Ouvrez l’application TYDOM.

- Saisissez les 6 caractères (majuscules) dans le champ «identiant» puis

saisissez votre «mot de passe» (minimum 8 caractères alphanumériques).

- Appuyez sur la touche «Connecter».

- L’écran d’accueil apparait.

BOX ADSL

1

BOX ADSL

1

C

2

Android™ et Google play sont des marques déposées de Google Inc. IOS™ est une marque déposée de Cisco Systems Inc. WiFi est une marque déposée par Wireless Ethernet Compatibility Alliance.

3

MAC : 001A25xxxxxx

MAC : 001A25FFFF123456

MAC : 001A25xxxxxx

Identifiant :

_

Mot de passe :

_

Connecter

• Ajouter votre téléphone/tablee dans le système d’alarme

Lancer l’application TYDOM et laisssez-vous guider.

2

Alarme

Marche

ON

Etage

1

• Comment fonctionne le TYDOM 1.0 ?

Informations et assistance

Voyant Etat du système

Battement vert Système accessible en local et à distance,

Vert xe Système accessible en local et à distance

Battement orange

Orange xe Système accessible en local

Rouge xe Pas d’adresse IP d’attribuée

Fonction diagnostic

Appuyez brièvement sur la touche (visualisation du voyant pendant 10 secondes)

Jaune clignotant IP xe OK

Bleu clignotant DHCP OK / Upnp OK

Bleu clignotant

(2x)

Bleu clignotant

(3x)

Rouge clignotant

utilisateur connecté

Système accessible en local, utilisateur

connecté

DHCP OK / Upnp Erreur

Vériez l’activation de Upnp sur la BOX

DHCP en cours

Vériez l’activation du DHCP sur la BOX

Pas de connexion réseau

Vériez la liaison Ethernet

Arrêt

Garage

Fonctions avancées

Appuyez au moins 3 secondes sur la touche

Voyant Action

Magenta

clignotant (lent)

Utilisez de préférence l’application TYDOM pour accéder à cette fonction.

Appuyez au moins 15 secondes sur la touche

Voyant Action

Magenta

clignotant (rapide)

Appuyez au moins 30 secondes sur la touche

Voyant Action

Etat du système

IP xe -> DHCP

Effacer mot de passe

- Utilisation DHCP

- Effacement mot de passe

- Effacement des associations

1

OFF

2

Relâchez la touche

(avant 15 secondes)

Relâchez la touche

(avant 30 secondes)

RESET

Relâchez la touche

Vous êtes connecté.

ON

- 14 - - 15 -

5

Personnaliser l’installation et les produits

6

Tester l’installation

Le clavier tactile CLT 8000 TYXAL+ vous permet toutes les opérations de personnalisation du système. Les menus qui suivent sont accessibles par le code installateur. Le clavier tactile CLT 8000 TYXAL+ peut vous suivre dans toutes vos actions de mise en service. Désactivez son autoprotection (voir § Désactiver l’autoprotection, notice système) et séparez-le de

son support de xation murale.

Exemple : détecteur de mouvement DMB TYXAL+

• Nommer les produits

Ê Tapez le code installateur (123456, par défaut) et validez par OK.

25/11/17 12:48

OFF

Info

Ma maison

Réglages

Installation

Horloge Langues

Retour

2

Ajouter

Paramétrer

Activer/désactiver

Retour

Réglages

Produits

Zones

Ok

Carillon

Retour

3

CLT 0 54 22

CS 0 54 89

DMB 0 AD AD

Retour

SOS

Code d'accès

XXXXXX

Ok

25/11/17 12:48

OFF

Saisir votre code

SOS

Réglages

1

Ë Appuyez sur Réglages, sélectionnez le menu :

Installation > Produits > Paramétrer, puis validez par OK.

Ì Appuyez sur la touche du produit à renommer ou choisissez-le

dans la liste des produits en cliquant sur «Parcourir» (voir tableau, ci-après), puis validez par OK.

Í Une fois le produit identié, choisissez le menu

«Nommer», puis validez par OK.

25/11/15 12:48

OFF

Réglages

SOS

abc def

jklghi mno

tuvpqrs wxyz

Installation

Paramétrer

Appuyer sur la touche

du produit

Parcourir

ou Parcourir

Paramétrer

Test en conditions réelles

Testez votre installation dans les conditions réelles d’utilisation en déclenchant une alarme avec chacun de vos détecteurs. Lors de ce test, vous devez prendre en compte le “délai de sortie” pour que la surveillance soit effective (jusqu’à 90 secondes).

Tester les détecteurs de mouvement

Le détecteur de mouvement mémorise chaque passage dans la zone de détection pendant 90 secondes (que le système soit en marche ou en arrêt). Pour le test, activez la surveillance depuis un endroit où vous ne serez pas détecté. Attendez 2 minutes avant d’entrer dans la zone de détection (quelle que soit la temporisation de sortie).

Ok

• Si le détecteur est en déclenchement retardé, la centrale n’hurlera qu’après un délai de 45 secondes. Pendant ce temps, elle émettra des bips de mise en garde.

• Si la centrale n’hurle pas, revoir l’installation ou l’association du détecteur.

• Si un transmetteur est présent sur l’installation, vériez que

la détection déclenche bien un cycle d’appels vers les numéros programmés.

Ok

Î Vous pouvez choisir un libellé dans la liste

(recommandé), puis un numéro (facultatif)

ou personnaliser le nom du produit en tapant un nouveau nom.

Validez par OK.

4

Ok

DMB 0 AD AD

Nommer

Autoprotection Délai d’entrée

Retour

Ok

• Délai d’entrée sur les détecteurs intrusion (déclenchement immédiat/retardé)

Immédiat : en cas de détection, le déclenchement de l’alarme est immédiat. Retardé : en cas de détection, le déclenchement de l’alarme est retardé (réglable de 5 à 45 secondes) pour laisser le temps à l’usager de mettre l’alarme en arrêt, après être entré (exemple : mise en marche ou en arrêt avec un clavier tactile xé au mur). Pendant ce délai, la centrale émet des bips de mise en garde.

Ê Tapez le code installateur (123456, par défaut) et validez par OK.

Ë Appuyez sur Réglages, sélectionnez le menu :

Installation > Produits > Paramétrer, puis validez par OK.

Ì Appuyez sur la touche du produit à modier ou choisissez-le

dans la liste des produits en cliquant sur «Parcourir», puis validez par OK.

Í Une fois le produit identié, choisissez le menu «Délai d’entrée»,

puis validez par OK.

Î Sélectionnez le type de déclenchement :

immédiat ou retardé (5 à 45 secondes), puis validez par OK.

4

DMB 0 AD AD Nommer Autoprotection

Délai d’entrée

Retour

Ok

5

Ch. enfant Ch. parents

Chambre

Retour

OU

5

Retour

< 5 s >

Retour

< 45 s >

Retour

Nommer

Numéro

Retour

Délai d’entrée

Immédiat >

Délai d’entrée

0 0

Ok

Mettre en marche

ON

Attendez 2 minutes

la surveillance en dehors de la

2'

Entrez dans la zone de détection

La centrale

hurle

zone de détection

Bip, Bip

Arrêtez l’alarme

OFF

A chaque mise en marche ou arrêt du système, la centrale émet une série de bips, indiquant qu’un événement (ici la détection de mouvement) s’est produit. Vous pouvez le consulter sur un clavier tactile.

Ok

Pour effacer l’événement :

Appuyez 5 secondes sur la touche OFF de la télécommande.

Ok

La centrale émet des bips à l’appui, puis une série de bips après 5 secondes. Relâchez.

Bip, Bip

L’événement est effacé.

OFF

Ok

5s

Bip, Bip,..Bip

- 16 - - 17 -

7

Caractéristiques techniques

Centrale sirène CS 2000 TYXAL+

- Alimentation : Bloc-piles Lithium 3,6V / 26 Ah

- Isolement classe III

- Consommation en veille 10 μA max. / Consommation moyenne en émission 25 mA max. / Consommation moyenne en alarme 1,4 A max.

- Autonomie de 10 ans suivant utilisation. Tension de piles basses : < 2,7 V

- Fréquences radio 868,7 -> 869,2 MHz et 868 -> 868,6 MHz

- Portée radio de 100 à 300 mètres en champ libre,variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

- Équipement d’alarme radio

- Classe environnementale I

- 1.000.000 de codes possibles

- Nombre de produits maximum associés : 16 extensible jusqu’à 32 (suivant version)

- Nombre d’événements enregistrés : 1250

- Puissance sonore à 1 m : 109 dBA +/-2

- Autoprotection à l’ouverture et à l’arrachement

- Utilisation en intérieur exclusivement

- Indice de protection : IP40 - IK06

- Température de fonctionnement : de +5°C à +40°C

- Température de stockage : de -10°C à +70°C

- Plage d’humidité : 75%

- Dimensions : 176 x 268,5 x 59,5 mm

- Poids (avec piles) : 900 gr.

- Puissance radio maximale < 10 mW

- Récepteur catégorie 2

Clavier tactile avec écran CLT 8000 TYXAL+

- Alimentation : Bloc-piles Lithium - LS 14500 - 3 x 3,6V / 7,8 Ah

- Isolement classe III

- Consommation en veille <10 μA max.

- Consommation moyenne en émission 120 mA max.

- Autonomie de 10 ans suivant utilisation (Chapitre «Remplacement piles»)

- Fréquences radio 868,7 -> 869,2 MHz et 868 -> 868,6 MHz

- Portée radio de 100 à 300 mètres en champ libre,variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

- Équipement d’alarme radio

- Classe environnementale 2

- Autoprotection à l’ouverture et à l’arrachement

- Utilisation en intérieur exclusivement

- Indice de protection : IP31 - IK06

- Température de fonctionnement : de -10°C à +55°C

- Température de stockage : de -10°C à +70°C

- Plage d’humidité : 75%

- Dimensions : 89 x 168 x 28 mm

- Poids (avec piles) : 270 gr.

- Puissance radio maximale < 10 mW

- Récepteur catégorie 2

Détecteur d’ouverture DO TYXAL+

- Alimentation : pile Lithium - LS 14500 - 3,6V

- Isolement classe III

- Conso. en veille 5 μA max.

- Conso. moyenne en émission 26 mA max.

- Autonomie de 10 ans suivant utilisation (voir Chapitre «Remplacement des piles»)

- Bandes de fréquences radio 868,7 -> 869,2 MHz et 868 -> 868,6 MHz

- Portée radio de 100 à 300 mètres en champ libre,variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

- Équipement d’alarme radio

- Classe environnementale 2

- Autoprotection à l’ouverture et à l’arrachement

- Indice de protection : IP30 - IK04

- Température de fonctionnement : de -10°C à +55°C

- Température de stockage : de -10°C à +70°C

- Plage d’humidité : 75%

- Dimensions :

Partie xe 20,5 x 98,3 x 24,5 mm, Partie mobile 12 x 98,3 x 24,5 mm

- Poids (avec piles) : 66 gr.

- Puissance radio maximale < 10 mW

- Récepteur catégorie 2.

Détecteur de mouvement DMB TYXAL+

- Alimentation : pile Lithium - LS 17500 - 3,6V

- Isolement classe III

- Conso. en veille 5 μA max.

- Conso. moyenne en émission 26 mA max.

- Autonomie de 10 ans suivant utilisation (voir Chapitre «Remplacement des piles»)

- Fréquences radio 868,7 -> 869,2 MHz et 868 -> 868,6 MHz

- Portée radio de 100 à 300 mètres en champ libre,variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

- Équipement d’alarme radio

- Classe environnementale 2

- Autoprotection à l’ouverture et à l’arrachement

- Indice de protection : IP30 - IK04

- Température de fonctionnement : de -10°C à +55°C

- Température de stockage : de -10°C à +70°C

- Plage d’humidité : 75%

- Dimensions : 67,8 x 77,3 x 45,3 mm

- Poids (avec piles) : 90 gr.

- Puissance radio maximale < 10 mW

- Récepteur catégorie 2.

Télécommande TL 2000 TYXAL+

- Alimentation : pile Lithium - CR2430 - 3V

- Isolement classe III

- Conso. en veille 0,6 μA max. / Conso. moyenne en émission 23 mA max.

- Autonomie de 10 ans suivant utilisation

- Fréquences radio 868,7 -> 869,2 MHz et 868 -> 868,6 MHz

- Portée radio de 100 à 300 mètres en champ libre,variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

- Équipement d’alarme radio

- Classe environnementale 2

- Indice de protection : IP32

- Température de fonctionnement : de -10°C à +55°C

- Température de stockage : de -10°C à +70°C

- Plage d’humidité : 75%

- Dimensions : 42 x 65 x 8 mm

- Poids (avec piles) : 25 gr.

- Puissance radio maximale < 10 mW

- Récepteur catégorie 2.

TYDOM 1.0 (Box domotique) - Option

- Alimentation par adaptateur : Input 100-240V~, 50-60 Hz, 0,3 A; Output 5V=, 1A

- Isolement classe II

- Consommation :

- Fréquence radio 868,7 -> 869,2 MHz

- Portée radio de 100 à 300 mètres en champ libre,variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

- Indice de protection : IP30 - IK04

- Température de fonctionnement : de -10°C à +40°C

- Température de stockage : de -20°C à +70°C

- Dimensions : 100 x 100 x 30 mm

- Poids (avec piles) : 472 gr.

- Puissance radio maximale < 10 mW

- Récepteur catégorie 2.

- 18 - - 19 -

8

Récapitulatif de votre installation

Date de mise en service : ..................................... Nom et cachet de l’installateur : .....................................

Eléments du Pack :

Type N° ou nom de zone

Exemple :

Détecteur de mouvement

Centrale

Clavier tactile

Télécommandes

« « «

Détecteur de mouvement

Détecteur d’ouverture

Zone 1 Retardé (45s) Couloir rez-de-chaussée

Eléments complémentaires :

Type N° ou nom de zone

Déclenchement

immédiat / retardé

Déclenchement

immédiat / retardé

Commentaire (ex.: localisation)

Notes : .............................................................................................................................................................................................................................................

.............................................................................................................................................................................................................................................................

..............................................................................................................................................................................................................................................................

...........................................................................................................................................................................................................................
