10/18

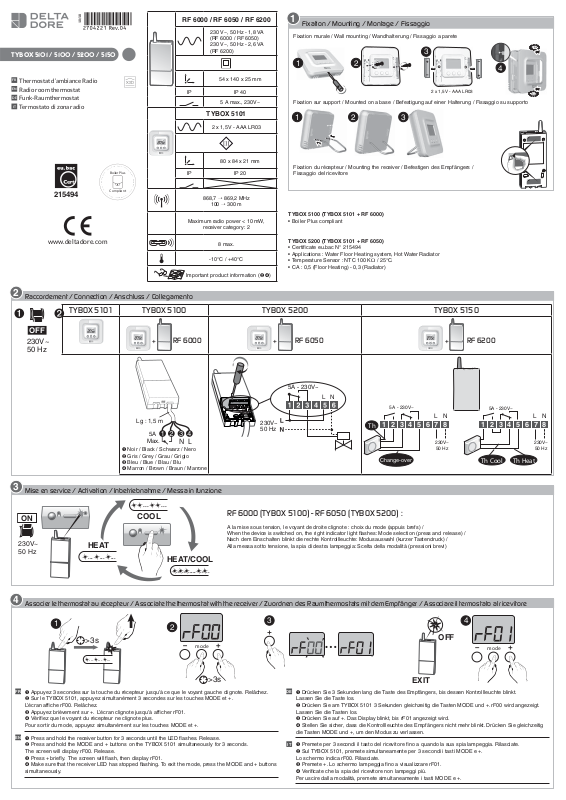

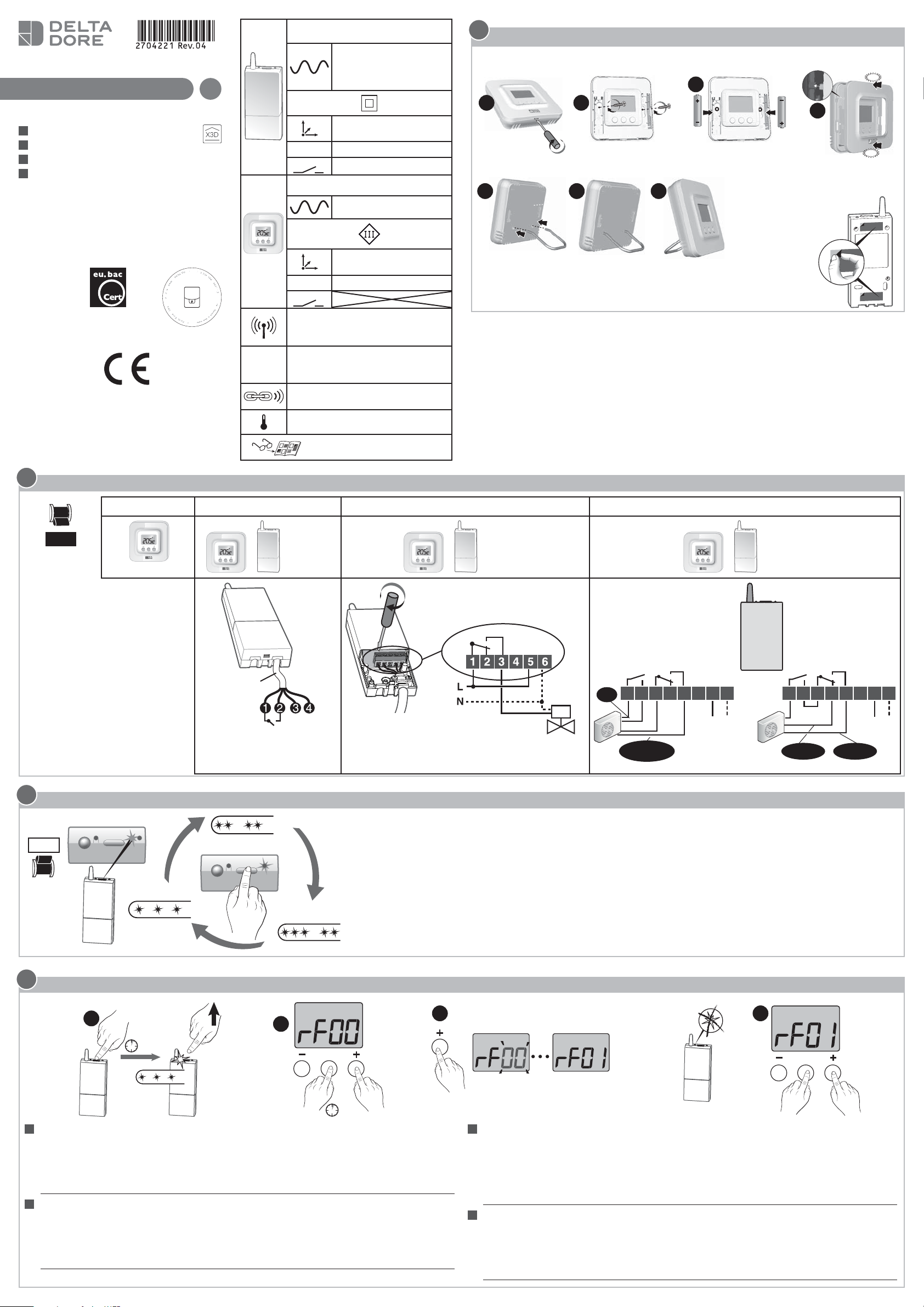

TYBOX 5101 / 5100 / 5200 / 5150
FR
Thermostat d’ambiance Radio
EN
Radio room thermostat
DE
Funk-Raumthermostat
IT
Termostato di zona radio
RF 6000 / RF 6050 / RF 6200
230 V~, 50 Hz - 1,8 VA
(RF 6000 / RF 6050)
230 V~, 50 Hz - 2,6 VA
(RF 6200)
1
Fixation / Mounting / Montage / Fissaggio
Fixation murale / Wall mounting / Wandhalterung / Fissaggio a parete
3
1 2
Click
4
54 x 140 x 25 mm
IP IP 40
5 A max., 230V~
TYBOX 5101
Fixation sur support / Mounted on a base / Befestigung auf einer Halterung / Fissaggio su supporto
1 2 3
2 x 1,5V - AAA LR03
Click
2 x 1,5V - AAA LR03
mode
Boiler Plus
215494
Compliant
www.deltadore.com
2
Raccordement / Connection / Anschluss / Collegamento
ÊË
OFF
230V~
TYBOX 5101 TYBOX 5100 TYBOX 5200 TYBOX 5150
mode
mode
+
50 Hz
80 x 84 x 21 mm
IP IP 20
868,7 Õ 869,2 MHz
100 Õ 300 m
Maximum radio power < 10 mW,
receiver category: 2
8 max.
-10°C / +40°C
Important product information (Ë Í)
RF 6000
Fixation du récepteur / Mounting the receiver / Befestigen des Empfängers /
Fissaggio del ricevitore
TYBOX 5100 (TYBOX 5101 + RF 6000)
• Boiler Plus compliant
TYBOX 5200 (TYBOX 5101 + RF 6050)
• Certificate eu.bac N° 215494
• Applications : Water Floor Heating system, Hot Water Radiator
• Temperature Sensor : NTC 100 K: / 25°C.
• CA : 0,5 (Floor Heating) - 0,3 (Radiator)
mode
+
RF 6050
mode
+
RF 6200
Lg : 1,5 m
5A
Max.
Ê Noir / Black / Schwarz / Nero
Ë Gris / Grey / Grau / Grigio
Ì Bleu / Blue / Blau / Blu
Í Marron / Brown / Braun / Marrone
3
Mise en service / Activation / Inbetriebnahme / Messa in funzione
NL
... ...
ON
230V~
50 Hz
HEAT
... ... ...
COOL
T/COOL
HEA
.. .. ..... .. ..
5A - 230V~
LN
5A - 230V~
LN
230V~
50 Hz
1 2 3 4 5
Th
Change-over
6 7 8
230V~
50 Hz
RF 6000 (TYBOX 5100) - RF 6050 (TYBOX 5200) :
A la mise sous tension, le voyant de droite clignote : choix du mode (appuis brefs) /
When the device is switched on, the right indicator light flashes: Mode selection (press and release) /
Nach dem Einschalten blinkt die rechte Kontrollleuchte: Modusauswahl (kurzer Tastendruck) /
Alla messa sotto tensione, la spia di destra lampeggia: Scelta della modalità (pressioni brevi)
5A - 230V~
1 2 3 4 5
Th HeatTh Cool
LN
6 7 8
230V~
50 Hz
4
Associer le thermostat au récepteur / Associate the thermostat with the receiver / Zuordnen des Raumthermostats mit dem Empfänger / Associare il termostato al ricevitore
1
>3s
2
mode
3
OFF
4
mode
... ... ...
>3s
FR
Ê Appuyez 3 secondes sur la touche du récepteur jusqu’à ce que le voyant gauche clignote. Relâchez.
Ë Sur le TYBOX 5101, appuyez simultanément 3 secondes sur les touches MODE et +.
L’écran affiche rF00. Relâchez.
Ì Appuyez brièvement sur +. L’écran clignote jusqu’à afficher rF01.
Í Vérifiez que le voyant du récepteur ne clignote plus.
Pour sortir du mode, appuyez simultanément sur les touches MODE et +.
EN
Press and hold the receiver button for 3 seconds until the LED flashes. Release.
Ê
Ë Press and hold the MODE and + buttons on the TYBOX 5101 simultaneously for 3 seconds.
The screen will display rF00. Release.
Ì Press + briefly. The screen will flash, then display rF01.
Í Make sure that the receiver LED has stopped flashing. To exit the mode, press the MODE and + buttons
simultaneously.
DE
Drücken Sie 3 Sekunden lang die Taste des Empfängers, bis dessen Kontrollleuchte blinkt.
Ê
Lassen Sie die Taste los.
Ë Drücken Sie am TYBOX 5101 3 Sekunden gleichzeitig die Tasten MODE und +. rF00 wird angezeigt.
Lassen Sie die Tasten los.
Ì Drücken Sie auf +. Das Display blinkt, bis rF01 angezeigt wird.
Í Stellen Sie sicher, dass die Kontrollleuchte des Empfängers nicht mehr blinkt. Drücken Sie gleichzeitig
die Tasten MODE und +, um den Modus zu verlassen.
IT
Premete per 3 secondi il tasto del ricevitore fino a quando la sua spia lampeggia. Rilasciate.
Ê
Ë Sul TYBOX 5101, premete simultaneamente per 3 secondi i tasti MODE e +.
Lo schermo indica rF00. Rilasciate.
Ì Premete +. Lo schermo lampeggia fino a visualizzare rF01.
Í Verificate che la spia del ricevitore non lampeggi più.
Per uscire dalla modalità, premete simultaneamente i tasti MODE e +.
EXIT

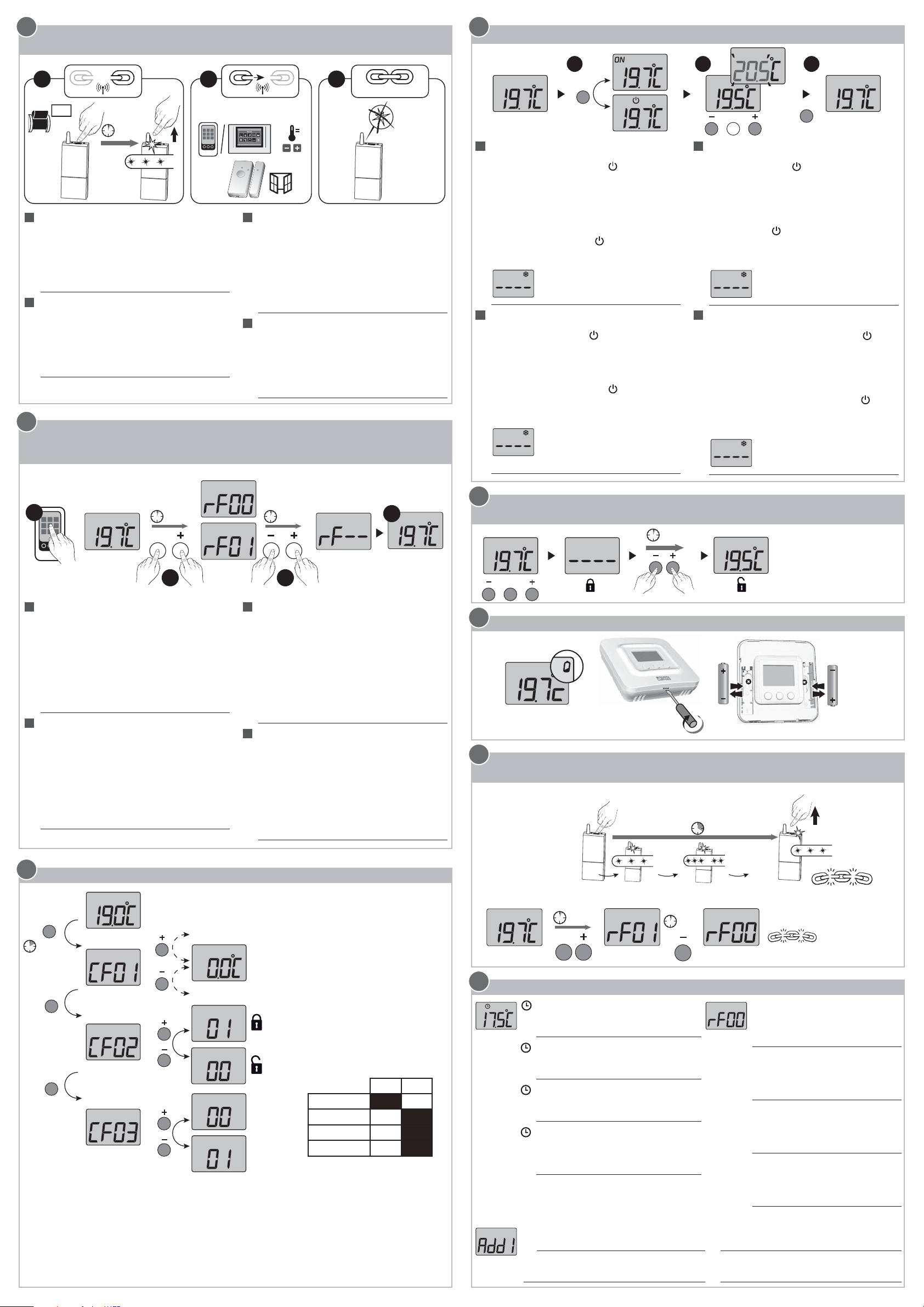

Page 2
5
Associer un autre émetteur / Associate another transmitter / Zuordnen eines weiteren Empfängers / Associare un altro emettitore
1 2 3
OK
ON
230V~
50 Hz
>3s
... ... ...
FR
Ê Mettez l’installation sous tension.
Appuyez 3 secondes sur la touche du récepteur
jusqu’à ce que son voyant clignote. Relâchez.
Ë Sur l’émetteur, envoyez l’ordre d’association
(voir sa notice).
Ì Vérifiez que le voyant du récepteur ne clignote
plus. Les produits sont associés.
EN
Switch on the installation.
Ê
Press and hold the receiver button for 3 seconds
until the LED flashes. Release.
Ë Send the association command to the
transmitter (see user guide).
Î Make sure that the receiver LED has stopped
flashing. The products are now associated.
6
Associer le thermostat pour l’optimisation solaire / Associate the thermostat for solar
optimisation / Zuordnen des Raumthermostats für die Solaroptimierung / Associare il
termostato per l‘ottimizzazione solare
Ex : TYBOX 2020 WT, TYDOM 4000,
apps TYDOM...
OFF
DE
Schalten Sie die Anlage ein.
Ê
Drücken Sie 3 Sekunden lang die Taste des
Empfängers, bis dessen Kontrollleuchte blinkt.
Lassen Sie die Taste los.
Ë Senden Sie am Empfänger den Zuordnungsbefehl (siehe Anleitung).
Ì Stellen Sie sicher, dass die Kontrollleuchte
des Empfängers nicht mehr blinkt. Die Produkte
wurden zugeordnet.
IT
Mettete sotto tensione l’installazione. Premete
Ê
per 3 secondi il tasto del ricevitore fino a quando
la sua spia lampeggia. Rilasciate.
Ë Sull’emettitore, inviate l’ordine di associazione
(vedere le relative istruzioni).
Ì Verificate che la spia del ricevitore non
lampeggi più. I prodotti sono associati.
OFF
8
Utilisation / Use / Verwendung / Utilizzo
1 2 3
mode
FR
Ê Appuyez sur une touche pour réveiller
l’affichage. Le mode en cours s’affiche :
ON = autorisation de marche,
Pour le modifier, appuyez sur Mode.
Ë A partir du mode ON, appuyez sur + ou - pour
afficher la température de consigne et la
modifier.
Ì Appuyez sur Mode ou attendez 5 secondespour sortir.
Lors du passage du mode
consigne revient à sa valeur par défaut : 20°C.
EN
Press any button to activate the display
Ê
screen. The current mode will be displayed:
ON = start authorisation,
change the mode, press Mode.
Ë From the ON mode, press the ‘+’ or ‘-’ buttons
to display the temperature setting and change it.
Ì Press on Mode or wait 5 seconds to exit.
When switching over from the
ON mode, the setting’s default value is restored:
20°C.
Indique que le système est en
Hors-gel (10°C, non modifiable).
Exemple : fenêtre ouverte
Indicates that the system is in Frost
Protection mode (10°C non
modifiable).
Example: open window
= Arrêt.
au mode ON, la
= shutdown. To
mode to the
mode
mode
DE
Drücken Sie eine beliebige Taste, um das
Ê
Display einzuschalten. Der aktuelle Modus wird
angezeigt: ON = Ein,
„Mode“, um diesen zu ändern.
Ë Drücken Sie im Modus ON auf + oder -, um
die Solltemperatur anzuzeigen und zu ändern.
Ì Drücken Sie auf Modus oder warten Sie
5 Sekunden, um diesen zu verlassen.
Beim Wechseln
Sollwert auf den Standardwert zurückgesetzt:
20 °C.
IT
Premete un tasto per riattivare la visualizza-
Ê
zione. La modalità in corso viene visualizzata:
ON = autorizzazione di funzionamento,
Arresto. Per modificarla, premete su Mode.
Ë A partire dalla modalità ON, premete + o - per
visualizzare la temperatura di riferimento e
modificarla.
Ì Premete Mode oppure attendete 5 secondi
per uscire. Al passaggio dalla modalità
modalità ON, il valore di riferimento ritorna al
valore predefinito: 20 °C.
Zeigt an, dass das System im
Frostschutzbetrieb ist (10 °C, nicht
änderbar). Beispiel: Fenster offen
Indica che il sistema è in modalità
Antigelo (10 °C, non modificabile).
Esempio: finestra aperta
= Aus. Drücken Sie auf
in den Modus ON, wird der
=
alla
1
>3s
mode
2 3
FR
Ê Mettez le gestionnaire d’énergie en mode
«Association d’un capteur de type sonde
d’ambiance» (voir sa notice).
Ë Sur le TYBOX 5101, appuyez simultanément
3 secondes sur les touches MODE et + jusqu’à
afficher rF01 (rF00 si TYBOX 5101 utilisé seul)
Ì Appuyez simultanément 3 secondes sur les
touches + et -.
L’écran affiche rF--.
Í Sortie automatique du mode.
EN
Set the energy manager to “Associate a room
Ê
sensor” mode (see user guide).
Ë Press and hold the MODE and + buttons on
the TYBOX 5101 simultaneously for 3 seconds
until it displays rF01 (rF00 if TYBOX 5101 is
used alone)
Ì Press and hold the + and - buttons simultaneously for 3 seconds.
The screen will display rF--.
Í The mode is automatically exited.
>3s
DE
Bringen Sie die Energiemanagementsystem
Ê
in den Modus „Zuordnen eines Fühlers vom Typ
Raumtemperaturfühler“ (siehe Anleitung).
Ë Drücken Sie am TYBOX 5101 3 Sekunden
gleichzeitig die Tasten MODE und +, bis rF01
angezeigt wird (rF00 falls TYBOX 5101 einzeln
verwendet wird).
Ì Drücken Sie 3 Sekunden lang gleichzeitig die
Tasten + und -.
Auf dem Display erscheint rF--.
Í Automatisches Verlassen des Modus.
IT
Mettete il gestore di energia in modalità
Ê
“Associazione di un sensore di tipo sonda
ambiente” (vedere le relative istruzioni).
Ë Sul TYBOX 5101, premete simultaneamente
per 3 secondi i tasti MODE e + fino a visualizzare rF01 (rF00 se TYBOX 5101 utilizzato da solo).
Ì Premete simultaneamente per 3 secondi i
tasti + e -.
Lo schermo indica rF--.
Í Uscita automatica dalla modalità.
4
9
Déverrouiller les touches / Unlock the buttons / Freischalten der Tasten / Sbloccare i
tasti
>10s
mode
10
Changer les piles / Replace the batteries / Batterien ersetzen / Sostituire le pile
2 x 1,5V - AAA LR03
11
Effacer les associations / Remove the associations / Zuordnungen löschen /
Cancellare le associazioni
Sur le récepteur / On the receiver / Am Empfänger / Sul ricevitore
>20s
7
Configuration / Configuration / Konfiguration / Configurazione
mode
>10s
mode
mode
+ 5°C
- 5°C
CF01 : Correction de la température mesurée /
Correcting the measured temperature /
Korrektur der gemessenen Temperatur /
Correzione della temperatura misurata /
CF02 : Verrouillage des touches / Locking the
buttons / Tastensperrung / Blocco dei tasti
CF03 :
00 : Fonction thermostat / Thermostat function
/ Thermostat-Funktion /Funzione termostato
01 : Fonction sonde de température seule
(optimisation solaire, capteur)/ Temperature
sensor function only (solar optimisation,
sensor)/ Funktion „Nur Temperaturfühler“
(Solar-Optimierungfunktion, Sensor)/ Funzione
solo sonda di temperatura (ottimizzazione
solare, sensore)
00 01
TYBOX 5101 X
TYBOX 5100 X
TYBOX 5200 X
TYBOX 5150 X
... ... ...
3s 7s
Sur le thermostat / On the thermostat / Am Raumthermostat / Sul termostato
>3s
mode
12
Aide / Troubleshooting / Hilfe / Aiuto
Indique qu’une dérogation de la
température de consigne est en cours sur
l’émetteur associé (ex : TYBOX 2020 WT).
Indicates a temperature setting override
on the associated transmitter (e.g.:
TYBOX 2020 WT).
Zeigt an, dass die Solltemperaturregelung
aktuell vom zugeordneten Sender(z. B.:
TYBOX 2020 WT) unterbrochen wird.
Indica che una deroga della temperatura
di riferimento è in corso sull’emettitore
associato
(es.: TYBOX 2020 WT).
Indique qu’aucun produit n’est associé.
Reportez-vous au § Association.
Indicates that no product is associated.
Refer to § Association.
.. .. ..... .. ..
10s
>3s
Gibt an, dass kein Produktzugeordnet wurde.
Siehe Abschnitt Zuordnung.
Indica che nessun prodotto è associato.
Consultate il § Associazione.
... ... ...
RESET OK
RESET OK
Indique ponctuellement qu’il y a eu un
conflit de transmission radio et que la
commande n’est pas passée.
Recommencez l’opération.
Temporarily indicates that there has
been a wireless transmission conflict
and that the command was not sent.
Repeat the operation.
Zeigt an, dass die Funkübertragung
zeitweise nicht möglich ist und der
Befehl nicht gesendet werden konnte.
Wiederholen Sie den Vorgang.
Indica puntualmente che si è verificato
un conflitto di trasmissione radio e che
il comando non è passato.
Ricominciate l’operazione.
Loading...
