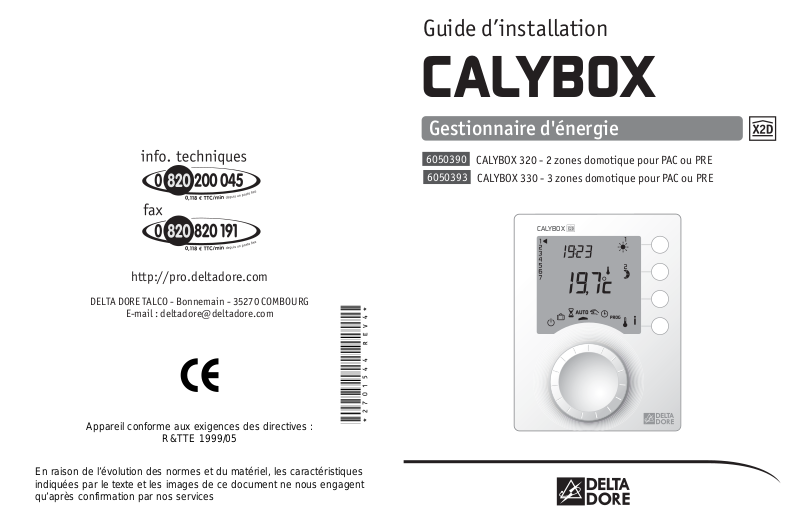

Delta dore CALYBOX 320, CALYBOX 330 Installation guide

Page 1
*2701544_rev4*
Guide d’installation
Appareil conforme aux exigences des directives :
R&TTE 1999/05
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services
CALYBOX
Gestionnaire d'énergie
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
6050390
6050393
CALYBOX
Page 2
Sommaire
• Lire attentivement cette notice avant toute installation.
• L’appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support sur lequel l’appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protec­tions et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doi­vent être respectées.Il est nécessaire que les appa­reils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).
Avertissements
- 2 - - 3 -
Fixation du boîtier modulaire . . . . . . . . . . . . . . 5
Fixation du boîtier d’ambiance . . . . . . . . . . . . . 5
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vérification des raccordements Fil Pilote . . . . . . 9
Délestage . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Change over . . . . . . . . . . . . . . . . . . . . . . . . . 11
Raccordement triphasé . . . . . . . . . . . . . . . . . . 12
Surventilation nocturne . . . . . . . . . . . . . . . . . .12
Mise en service . . . . . . . . . . . . . . . . . . . . . . . 12
Configuration . . . . . . . . . . . . . . . . . . . . . . . . 14
Configurations de base (menu 1) . . . . . . . . . . 15
Choix du type de programmation . . . . . . . . . . . . . 15
Choix du pas de programmation . . . . . . . . . . . . . 15
Choix du type de Fil pilote . . . . . . . . . . . . . . . . . . 15
Raccordement en sortie 4 . . . . . . . . . . . . . . . . . . . 16
Etat de l’ECS en mode absence . . . . . . . . . . . . . . 16
Raccordement en sortie 1 . . . . . . . . . . . . . . . . . . . 16
Réglage de l’ampérage de la PAC . . . . . . . . . . . . 16
Configurations avancées (menu 2) . . . . . . . . . 17
Autorisation de modification . . . . . . . . . . . . . . . . . 17
Correction de la température . . . . . . . . . . . . . . . . 18
Choix de l’ordre Fil Pilote . . . . . . . . . . . . . . . . . . . 18
Page 3
- 5 -

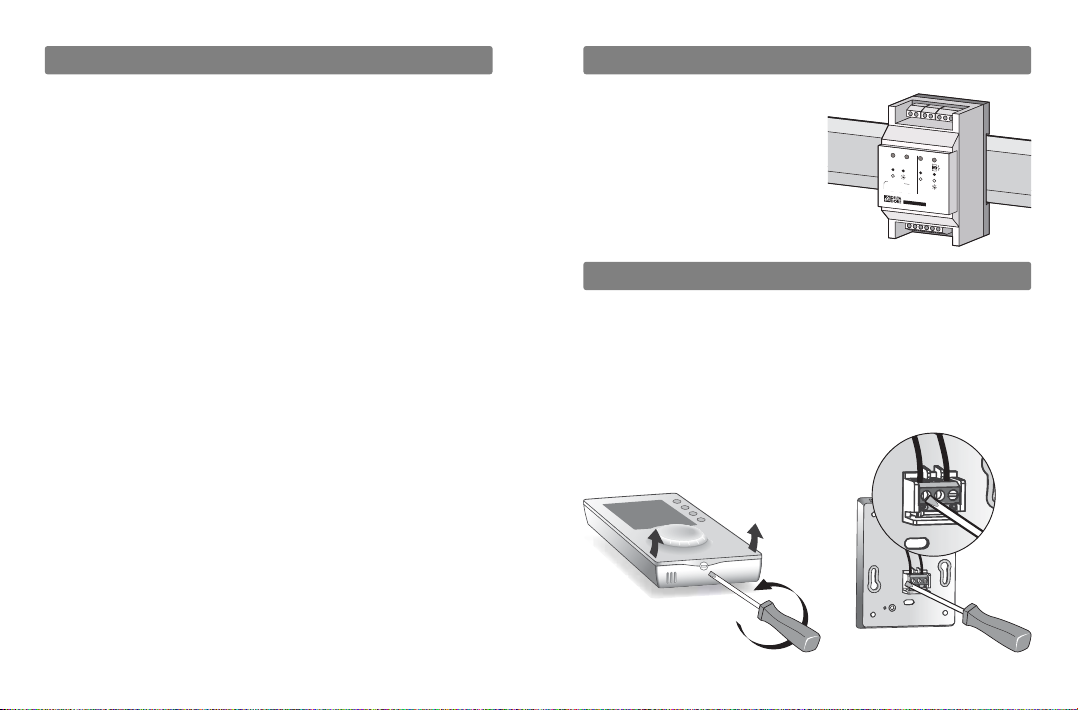

Le boîtier modulaire est monté sur rail DIN en armoire électrique.
Le boîtier d’ambiance doit être installé à environ 1,5 m de hauteur, à portée de main, pour utiliser l’appareil. Afin de fixer l'appareil sur le mur, il est nécessaire de le séparer de son socle. Pour cela, déverrouillez puis ouvrez le boîtier. Ainsi séparé du boîtier, le socle peut être raccordé au bus, puis fixé.
Fixation du boîtier modulaire
Fixation du boîtier d’ambiance
Sommaire
- 4 -
Type d’affichage pendant le mode AUTO . . . . . . . .19
Choix du coefficient d’anticipation . . . . . . . . . . . . .19
Choix de l’abaissement tarifaire . . . . . . . . . . . . . . 20
Choix de la sortie à délester en dernier . . . . . . . . 21
Réglage de la base de temps de régulation . . . . . 21

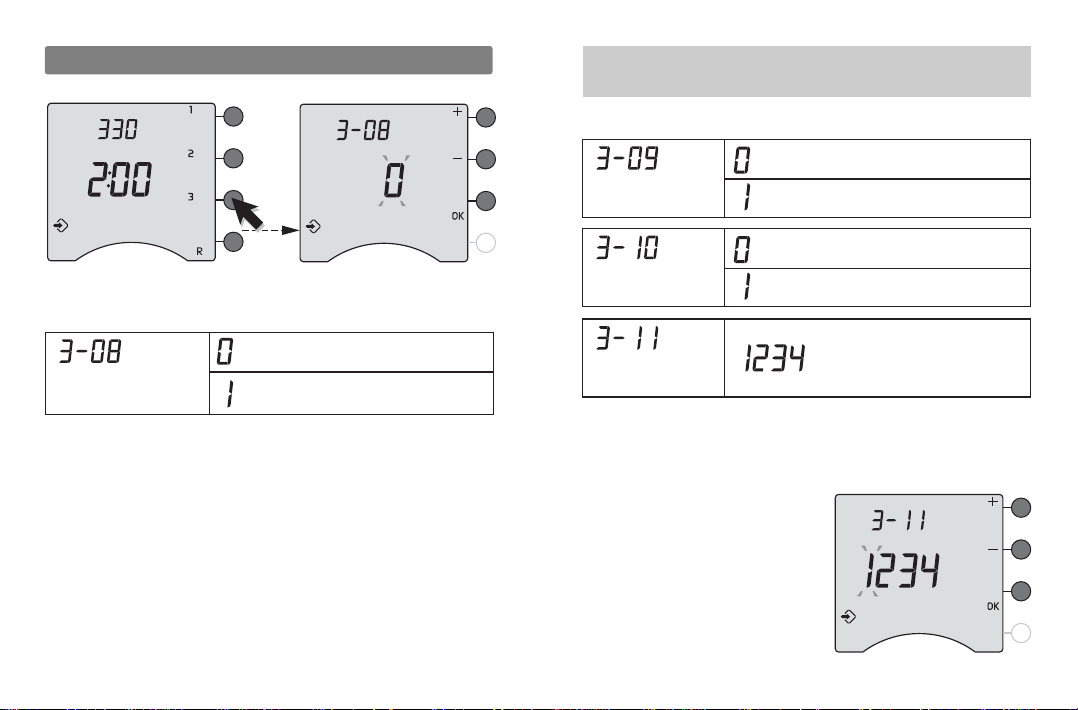

Configuration des options (menu 3) . . . . . . . . 22
Avec l’option TYPHONE 500
Choix de la langue . . . . . . . . . . . . . . . . . . . . . . . . 22
Activation du code d’accès . . . . . . . . . . . . . . . . . . 22
Modification du code d’accès . . . . . . . . . . . . . . . . 23

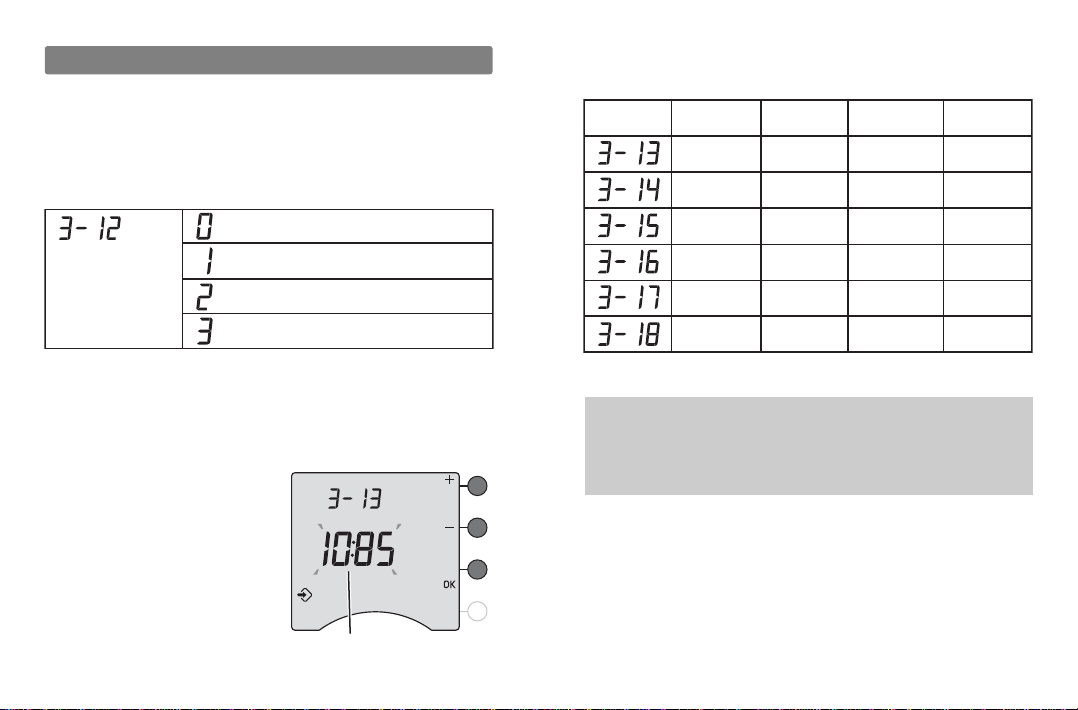

Avec l’option TYWATT 500
Nombre de T.I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Coût du Kwh (TTC) . . . . . . . . . . . . . . . . . . . . . . . . 24

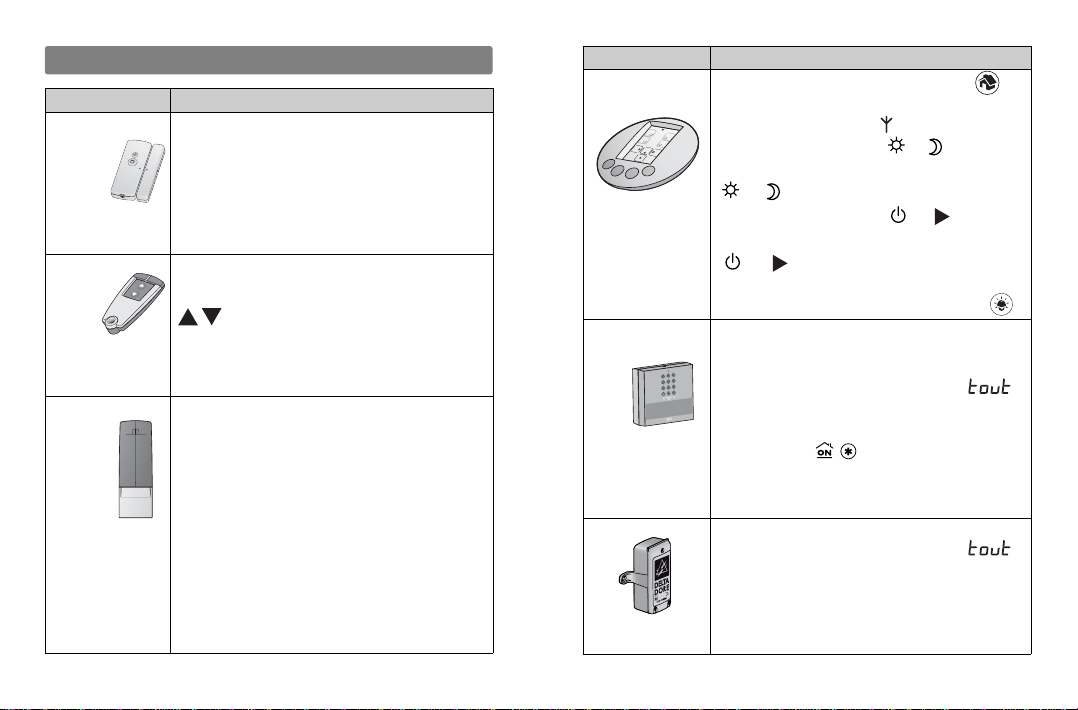

Association radio . . . . . . . . . . . . . . . . . . . . . . 26
Associer un émetteur radio . . . . . . . . . . . . . . . . . . 27
Associer des scénarios . . . . . . . . . . . . . . . . . . . . . 30
Supprimer les associations radio . . . . . . . . . . . 31

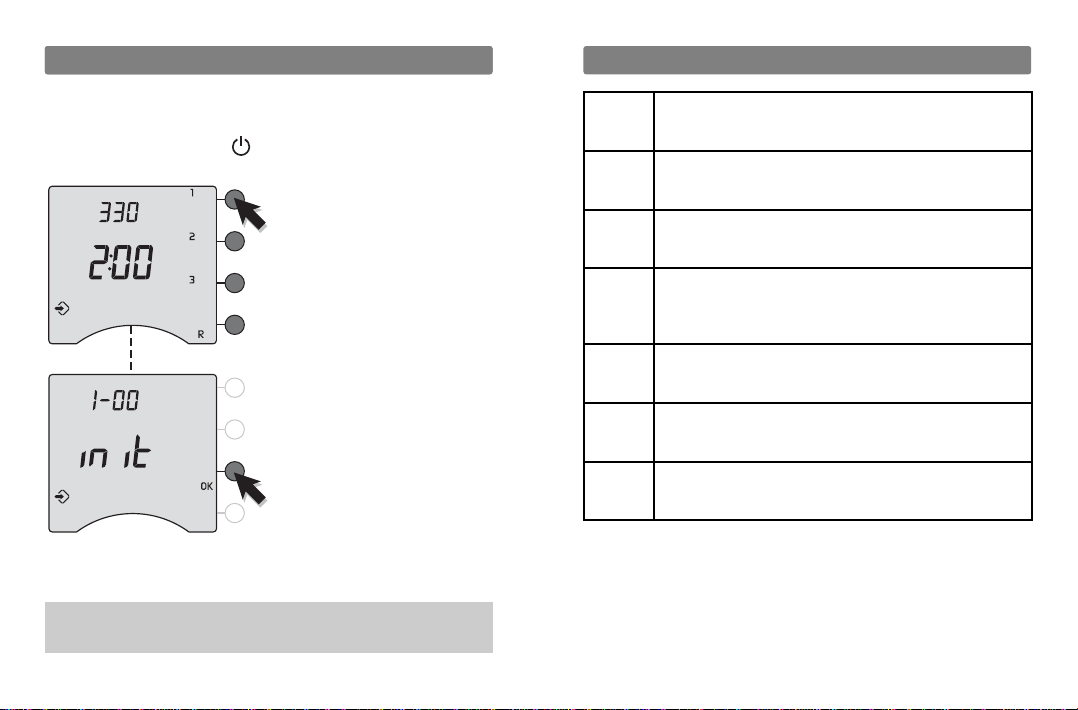

Retour à la configuration usine . . . . . . . . . . . 32
Tableau récapitulatif des configurations . . . . . 33
Caractéristiques techniques . . . . . . . . . . . . . . 36
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
S4
Délestage
BUS
Marche
Délest.
Normal
Arrêt
Défaut
Défaut
câblage
Alim.
Défaut liaison
Gestionnaire d'énergie
CAL
YBOX
Page 4
- 7 -
Raccordement
ATTENTION : les liaisons BUS et BUS A ne sont pas isolées du secteur.Pour éviter toute confusion lors du raccordement, il est recommandé d'utiliser du câble électrique isolé de 1,5 mm2, longueur maximum 30 m, de couleur bien différente que celle utilisée pour l'ali­mentation de l'appareil.
Ne pas confondre les liaisons BUS et BUS A. La liaison BUS A n’est pas polarisée.
(1)
Sur le CALYBOX, vous devez renseigner le type de
raccordement en sortie S4 (voir configuration 1-04).
*ECS : Eau Chaude Sanitaire, SVN : Surventilation nocturne, PAC : Pompe à chaleur, PRE :Plancher ou plafond rayonnant électrique.
Sortie CALYBOX 320
CALYBOX 330
Config 1-04 = 0 ou 2 Config 1-04 =1
S1
Entrée thermostat PAC* (reportez-vous à sa notice)
ou PRE* via un contacteur
zone 1
S2
Convecteurs
zone 1
Convecteurs
zone 2
Convecteurs
zone 1
S3
Convecteurs
zone 2
Convecteurs
zone 3
Convecteurs
zone 2
S4
(1)
Convecteurs zone 2
ou ECS* ou SVN*
ou Change over PAC*
ECS* ou SVN*
ou
Change over PAC*
Convecteurs
zone 3

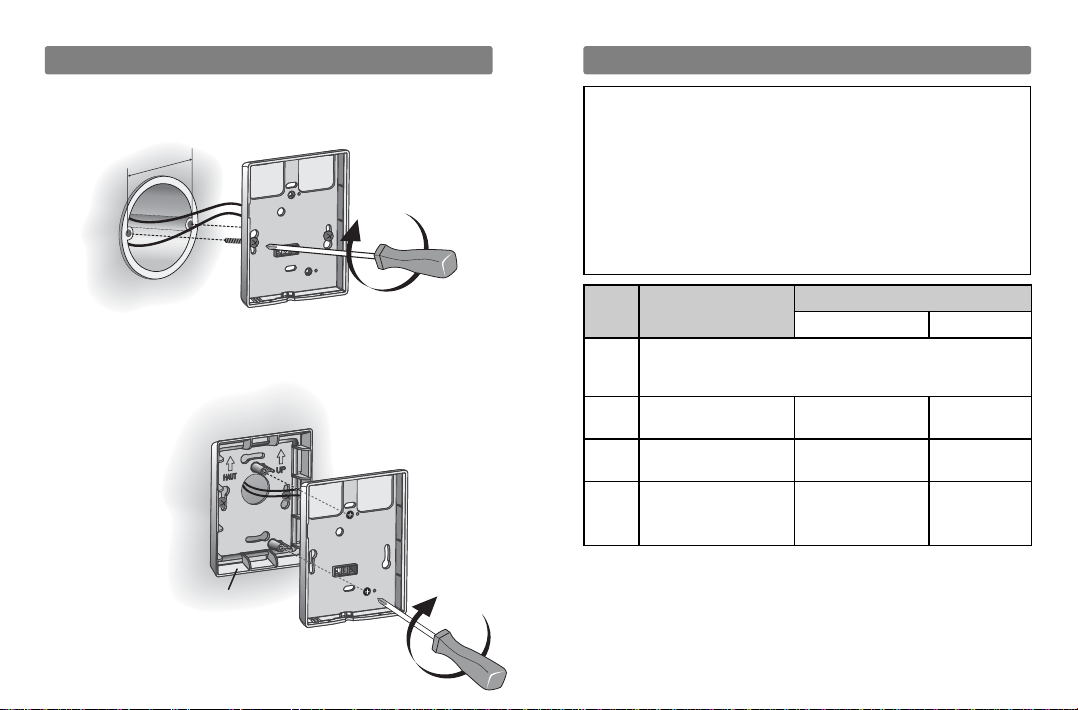

Fixation sur une boîte d’encastrement
(entraxe 60 mm)
Fixation en saillie
Pour la fixation en saillie, vous devez dans un premier temps fixer sur votre mur, l’option BOITINTER 900 (réf : 6200271).
- 6 -
Fixation du boîtier d’ambiance
60 mm
Option BOITINTER 900
Page 5
- 9 -
Vérification des raccordements Fil Pilote
Mettez tous les convecteurs de l’installation sur Confort (leur réglage de consigne au maximum).
A la mise sous tension, un test d'environ 1 minute 30 vérifie le bon raccordement des sorties.
Si l’affichage reste “normal”, c’est qu’il n’y a pas de problème. Si un problème existe, le CALYBOX affiche Pb - - - .
Sortie S3
Convecteurs Fil Pilote
Sortie S1
Pompe à chaleur
- 8 -

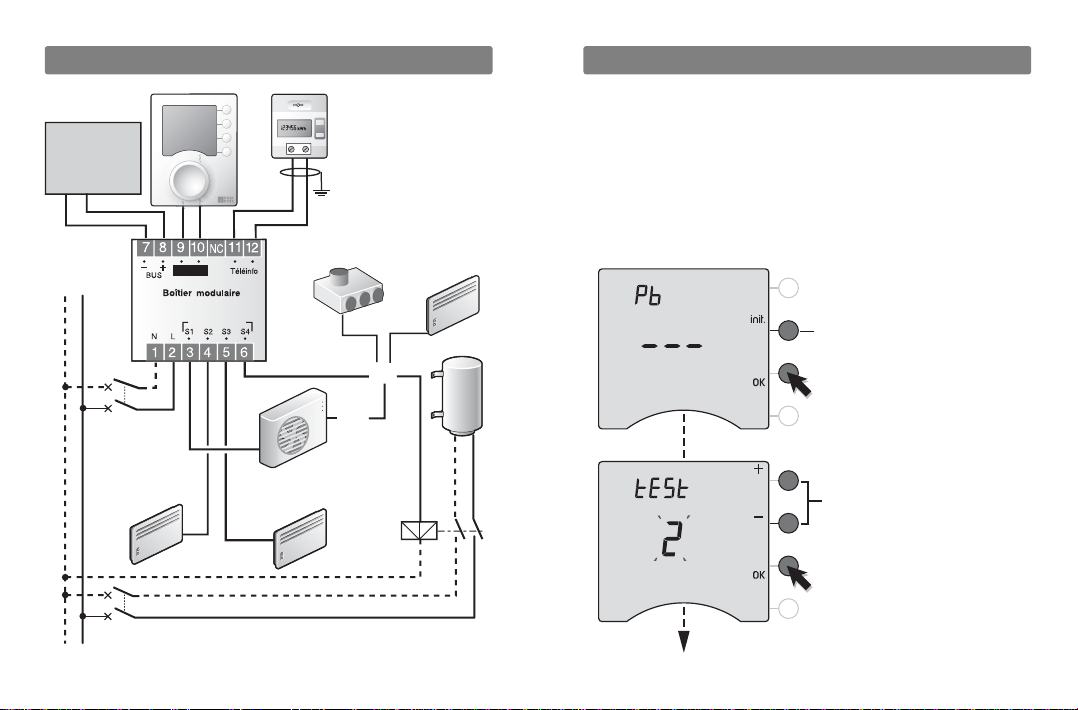

Raccordement
Options compatibles :
TYWATT 500 TYPHONE 500
N
L
230 V~
50 Hz
Dispositif de
protection 2 A
impératif
Sortie S2
Convecteurs Fil Pilote
*Change over raccordé en sortie S4, dans le cas d'une pompe à chaleur réversible.
BUS A
230 V
100 mA max.
I1 I2
Surventilation nocturne
Sortie S4
Sortie S1
Sortie S1
Pompe à chaleur
Pompe à chaleur
Sortie S3
Sortie S3
Convecteurs
Convecteurs
Fil Pilote
Fil Pilote
Le fil de continuité doit obligatoirement être relié à la terre.
Convecteurs Fil Pilote
Change
over*
Contacteur
jour/nuit
OU
ECS
Sortie et relance du mode test
Lancement du test sortie par sortie
Choix de la sortie à tester
Validation et démarrage du test de la sortie choisie Exemple : test de la sortie 2
Page 6
Il permet de réduire la puissance souscrite de l'abonnement, tout en évitant des disjonctions sur des appels importants de consommation. Il inter vient dès que la puissance totale appelée tente de dépasser la puissance souscrite.
Le délestage est de type cascadocyclique
®
sur les
sorties S1, S2, S3 et S4.
La sortie 1 est délestée en dernier recours, si elle est raccordée à une PAC (Pompe à chaleur).
A noter : à chaque mise en marche de la Pompe à chaleur, le CALYBOX met les sorties Fil pilote en arrêt pendant quelques secondes.
Délestage
Change over
Si une PAC réversible est raccordée en sortie S1, vous pouvez raccorder le change over en sortie S4, dans ce cas la sortie S4 est :
- alimentée en 230 V lorsque la PAC est en mode chauffage (HEAT).
- non alimentée lorsque la PAC en mode rafraîchisse­ment.
- 11 -- 10 -

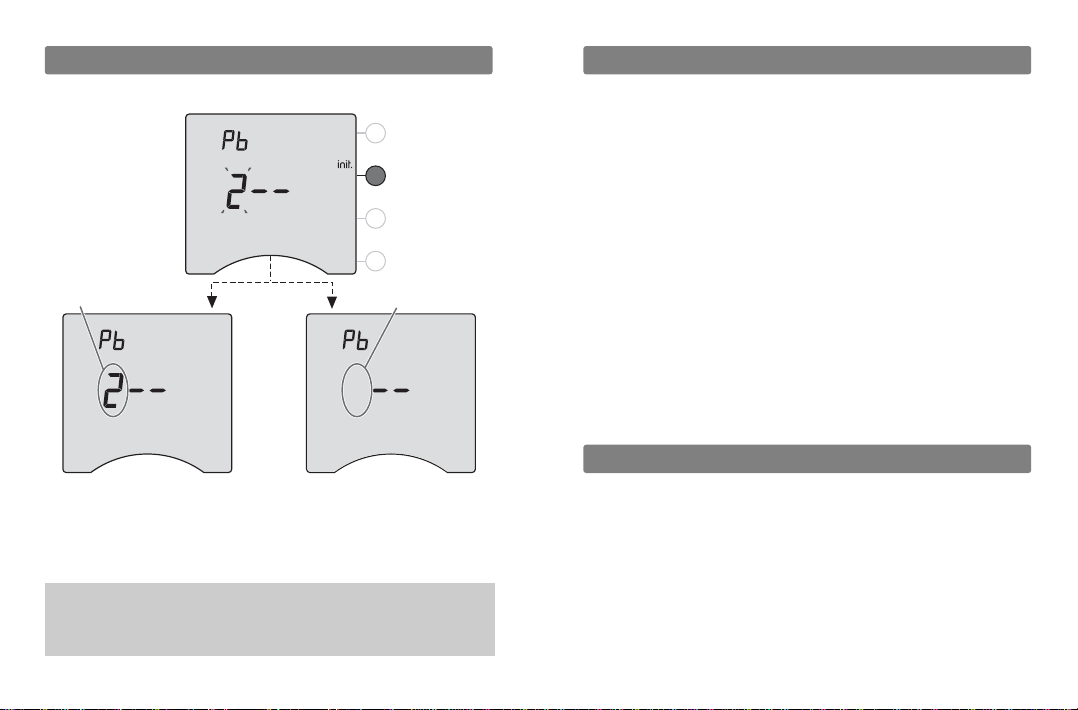

Test de la sor tie 2 en cours.
Recommencez les opérations pour chacune des sorties. Vérifiez les raccordements incorrects.Pour sortir du mode test, appuyez sur la touche
init.
REMARQUE : si le test de la sor tie S4 raccordée à l’ECS, indique un défaut, cela signifie que le ballon d’ECS n’a pas été raccordé avec un contacteur.
Vérification des raccordements Fil Pilote
Le numéro de la sortie devient fixe
Raccordement de la
sortie 2 incorrect
OU
Le numéro de la sortie disparaît
Raccordement de la
sortie 2 correct
Page 7

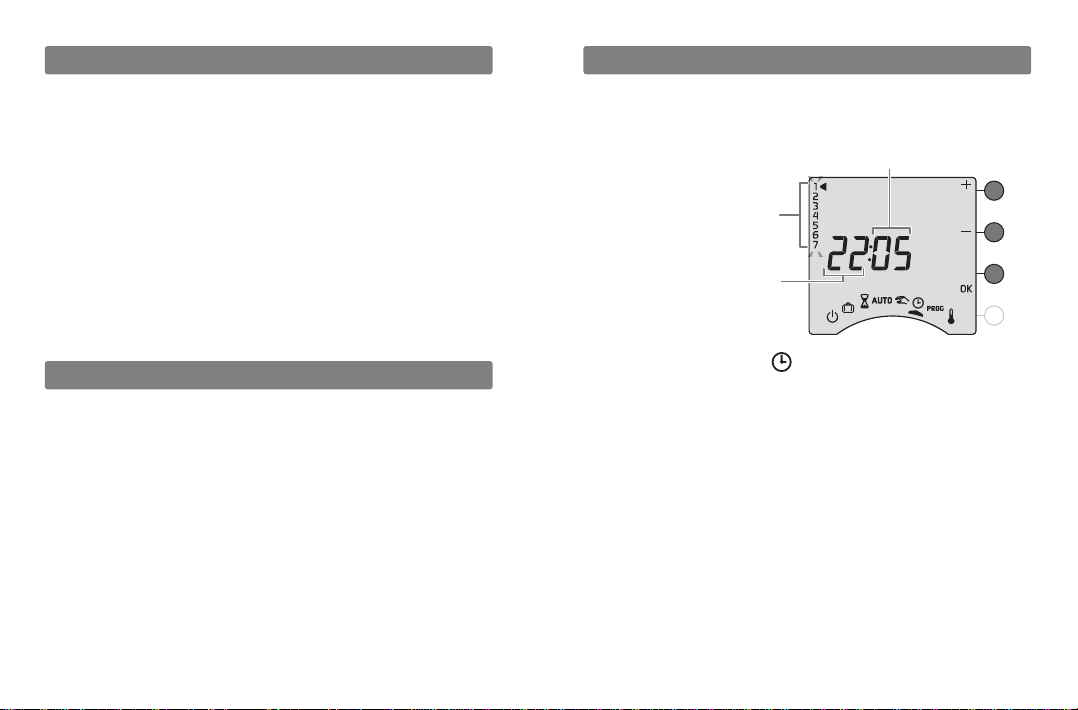

A la première mise en service, vous devez mettre l’appareil à l’heure.
Tournez la molette sur .
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant. Recommencez les opérations pour régler les heures et les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la molette.
- 13 -
Mise en service
- 12 -
Raccordement en triphasé
Dans le cas d’une installation en triphasé, vous devez associer :
- à la sortie S1, la PAC ou le PRE alimenté(e) par la phase 1,
- à la sortie S2, les convecteurs alimentés par la phase 2,
- à la sortie S3, les convecteurs alimentés par la phase 3,
- à la sortie S4, vous devez raccorder l’ECS ou une surventilation nocturne ou le change over d’une PAC réversible.
L’ordre d’Arrêt sera envoyé aux convecteurs dont la phase est en dépassement.
Surventilation nocturne
Lorsqu’une surventilation nocturne est raccordée sur la sortie S4, le CALYBOX doit être associé à une sonde extérieure radio (réf : 6300036).
La surventilation nocturne se mettra en marche entre 22h et 6h (non modifiable) :
- si la température extérieure est égale ou supérieure à 22°C.
- si la température intérieure est supérieure d’au moins 2°C par rapport à la température extérieure.
Minutes
Jours
(1 : Lundi ... 7 : Dimanche)
Heures
Page 8
- 15 -

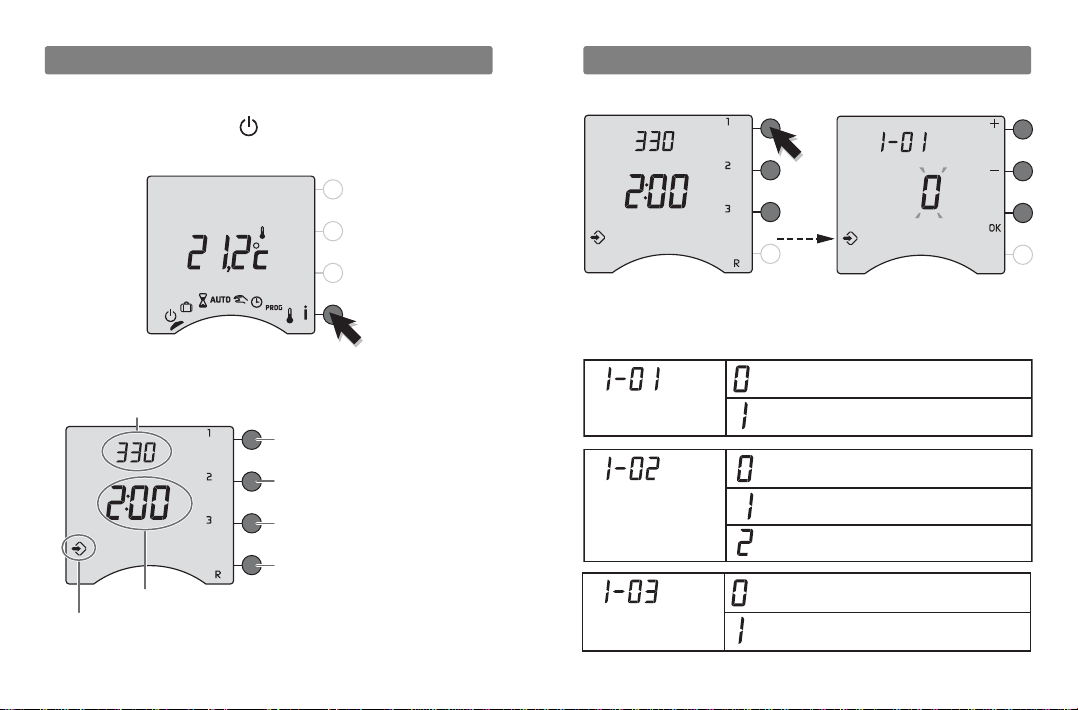

Configurations de base (menu 1)
Appuyez sur la touche 1,
Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.
Pour entrer dans les menus de configuration :
- tournez la molette sur , puis maintenez appuyée la touche
i pendant 5 secondes.
L’appareil vous propose 3 configurations au choix :
- 14 -
Configuration
5 sec.
Référence de l'appareil (ex : CALYBOX 330)
Configurations de base
Configurations avancées Configurations des options
compatibles (TYWATT 500 et TYPHONE 500)
Association radio
Version de l'appareil
Mode configuration
Hebdomadaire (par défaut)
Choix du type de programmation
Choix du pas de programmation
Choix du type de Fil Pilote
Journalière
pas d'1 heure (par défaut) pas de 30 minutes pas de 15 minutes
Fil Pilote 6 ordres (par défaut)
Fil Pilote 4 ordres
Page 9

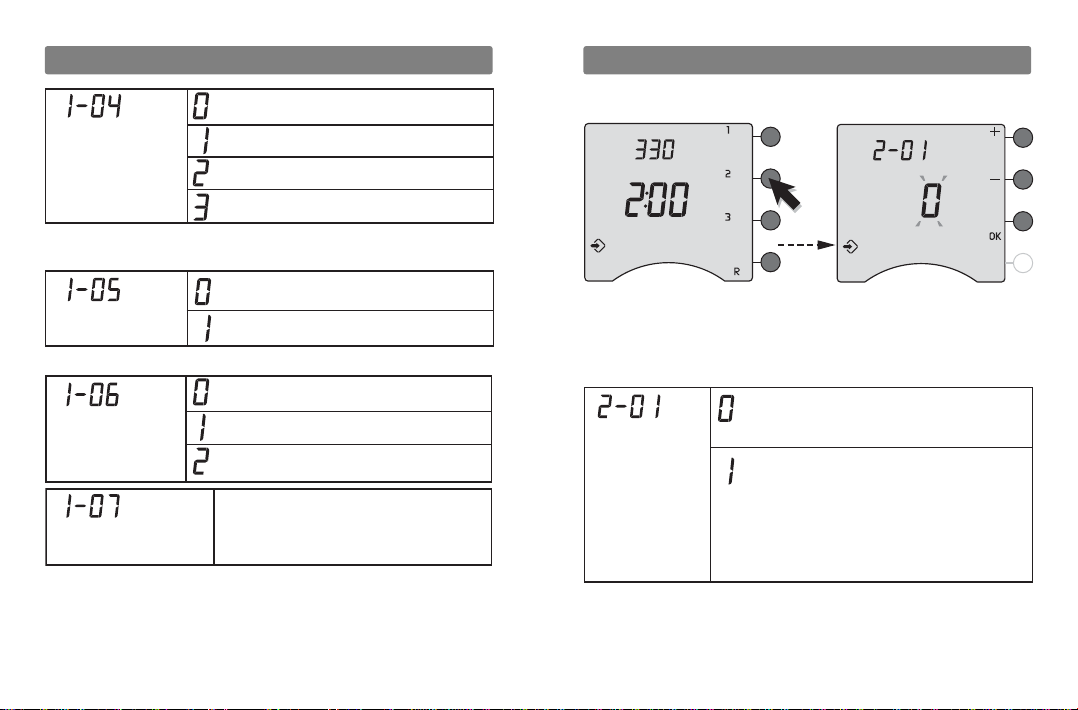

Appuyez sur la touche 2.
Pour modifier les différents réglages, appuyez sur les touches + ou - puis appuyez sur la touche OK pour valider et passer au réglage suivant.
- 17 -
Configurations avancées (menu 2)
En triphasé, choisir 0 = Eau Chaude Sanitaire ou 2 = Surventilation nocturne ou 3 = Change over.
A la fin des réglages du menu 1, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
- 16 -
Configurations de base (menu 1)
Eau Chaude Sanitaire (par défaut)
Raccordement en sortie 4
Fil Pilote Surventilation nocturne
Change over (si PAC)
ECS en arrêt (par défaut)
Etat de l'ECS* en mode absence
*Si l'Eau Chaude Sanitaire est raccordée sur la sortie 4.
Type d'application sur la sortie S1
Réglage de l'ampérage de la PAC*
*Si la sortie 1 est configurée en PAC.
ECS en automatique
Pompe à chaleur chauffage uniquement
Pompe à chaleur réversible Plancher ou plafond rayonnant
électrique (PRE)
Réglage de 0 à 31 A par pas de 1A
Modification autorisée du programme
Autorisation de modification pour l'utilisateur
et des consignes (de 5 à 30°C) Modification non autorisée
du programme et limitation des réglages des consignes :
Confort chaud : 16 à 22°C, Confort froid : 21 à 27°C, Economie chaud : 13 à 19°C, Economie froid : 24 à 30°C.
Page 10
- 19 -
L’anticipation ne peut être active que si une sonde extérieure radio (réf.6300036) est déclarée (ou sonde sonde radio d’une sirène d’alarme). L’anticipation vous permet d’obtenir la température souhaitée au moment souhaité par la programmation. Elle évite les remontées en température trop “gour­mandes” en énergie électrique.
Si vous constatez que la température atteint “trop tôt”ou
“trop tard” la valeur souhaitée, modifiez votre réglage.
Le coefficient dépend de plusieurs paramètres tels que : le type de chauffage (convecteurs ou plancher), la dimension de la pièce, la puissance pilotée... Il est donc nécessaire d’adapter ce coefficient à chaque cas d’installation.
- 18 -
S’il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l’appareil, la fonction 2-02 permet d’agir sur la mesure de la sonde de façon à compenser cet écart.
Exemple : Si la température affichée par l’appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK.

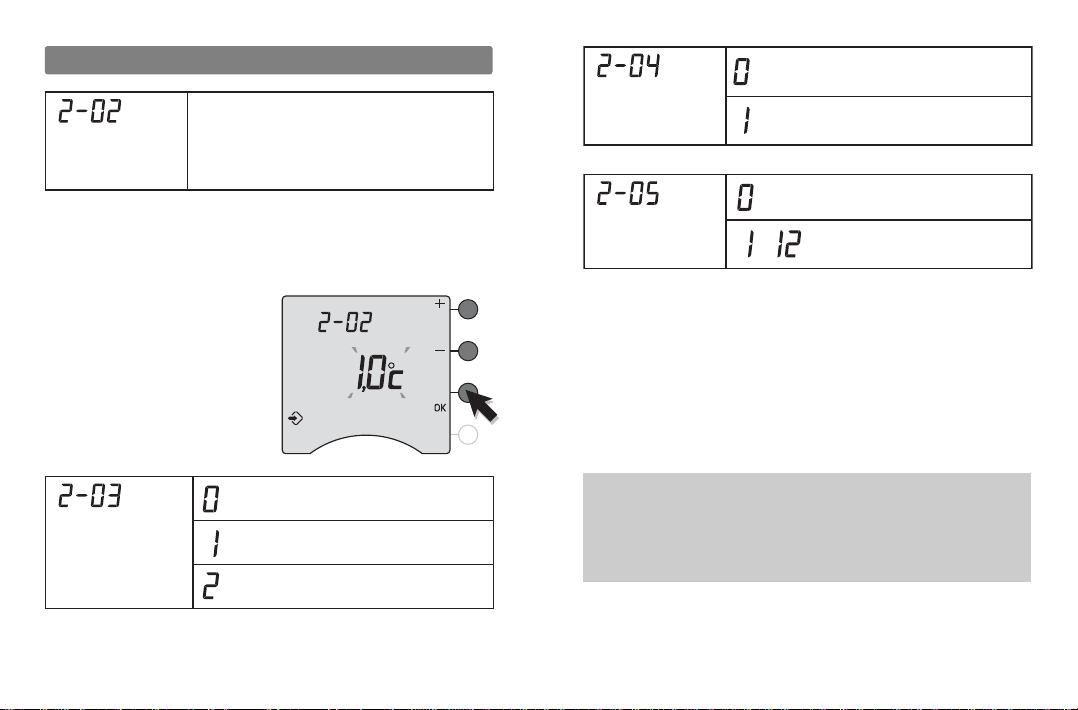

Configurations avancées (menu 2)
Correction possible de -5°C à + 5°C par
Correction de la température mesurée.
Choix de l'ordre Fil Pilote* pendant l'allure Economie.
*uniquement en Fil Pilote 6 ordres.
pas de 0,1°C. Appuyez sur les touches + ou - pour modifier et validez par la touche OK.
Economie (par défaut)
Modérato (Confort -2°C)
Médio (Confort -1°C)
Heure + Température intérieure
Type d'affichage pendant le mode Automatique.
Choix du coefficient d'anticipation
Heure + Température extérieure
Pas d'anticipation (par défaut)
Réglage du coefficient
à
Page 11

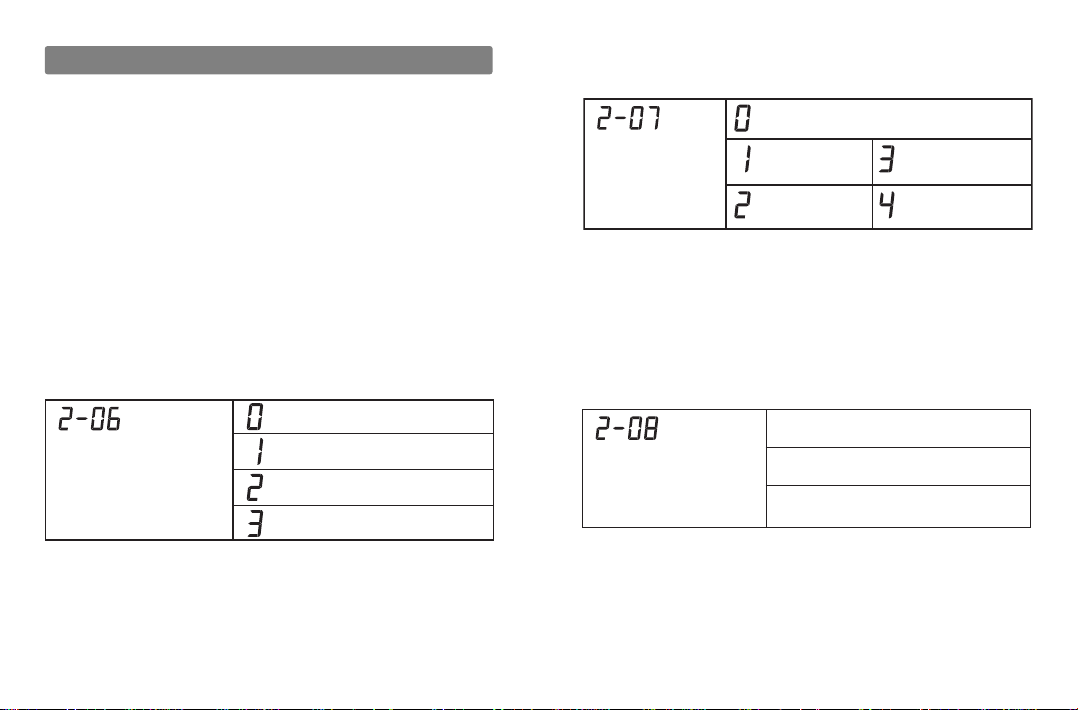

La configuration 2-07 n’est accessible que si la sortie S1 est raccordé à un PRE.
La sortie S4 n’est proposée que si elle est raccordée en Fil Pilote.
Exemple : si vous choisissez la sortie S2 à délester en dernier. Le délestage se fera sur les sorties S1 et S3, puis sur la sortie S2 si nécessaire. La sortie S4 raccordée à l’ECS ne sera délestée qu’en dernier recours.
A la fin des réglages du menu 2, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
- 21 -
Configurations avancées (menu 2)
- 20 -
Conseils pour le choix du coefficient d’anticipation :
Dans un premier temps, utilisez le réglage standard pour les convecteurs (ou panneaux rayonnants) qui est : 3. Pour le plancher rayonnant électrique, réglez : 6.
Si la température souhaitée est atteinte trop lentement, réglez une valeur supérieure avec la touche +. Si la température souhaitée est atteinte trop rapidement, réglez une valeur inférieure avec la touche -.
Avec le tarif tempo
La programmation tarifaire permet d’adopter une température moindre (réduit tarifaire) pendant les périodes où le coût de l’électricité est le moins avantageux (ex.: Heures Pleines, Jour Rouge).
Le compteur électronique informe le CALYBOX de la tarification en cours avec la liaison téléinfo.
Les périodes d’abaissement tarifaire sont programmables sur votre compteur électronique (reportez-vous à la notice du compteur).
Economie (par défaut)
Choix de l'abaissement tarifaire pendant l'allure Confort.
Modérato (Confort -2°C) Médio (Confort -1°C)
Confort (pas d'abaissement)
Aléatoire (par défaut)
Choix de la sortie à délester en dernier en monophasé.
Sortie 1 Sortie 3
Sortie 2
Sortie 4
30 minutes (par défaut)
Réglage de la base de temps de régulation lorsqu'une PAC est raccordée en sortie S1
45 minutes
60 minutes
Page 12
- 23 -
Avec l’option TYPHONE 500
La modification du code d’accès n’est possible que si ce dernier est activé.
Le 1er chiffre clignote.
Appuyez sur + ou - pour entrer le 1er chiffre. Validez votre choix par OK. Le 2ème chiffre clignote.
Procédez de la même façon pour les 4 chiffres du code d’accès.Validez par OK. Passage au réglage suivant.
- 22 -
Configuration des options (menu 3)
Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.
Le mode “chauffage progressif” est prévu pour les planchers ou plafonds neufs où il est recommandé une mise en chauffe progressive (sur 20 jours).Dans ce mode, le pourcentage de chauffe est limité (à 5% le 1er jour, 10% le 2ème jour...jusqu’à 100% le 20ème jour). Pendant la mise en chauffe progressive, l’écran affiche “HEAT”, un appui sur la touche
i per met de connaître
le nombre de jours restants. Après le délai de 20 jours, ce paramètre repasse auto­matiquement en mode normal. Il est toujours possible de relancer le chauffage en mode progressif.
Le mode chauffage progressif dépend de la consigne. Il démarre dès la mise sous tension.
Appuyez sur la touche 3.
Français (par défaut)
Choix de la langue
Activation du code d'accès
Anglais
Pas de code d'accès (par défaut) Code d'accès actif
Non actif (par défaut)
Activation du chauffage progressif
Chauffage progressif actif
Modification du code d'accès
Code d'accès par défaut
Page 13
- 25 -
Les configurations 3-13 à 3-18, vous permettent de modifier les coûts selon votre abonnement.
A la fin des réglages du menu 3, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
IMPORTANT : la consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consomma­tion figurant sur votre facture.
,
Configuration des options (menu 3)
Avec l’option TYWATT 500
Pour accéder à l’affichage des consommations, chauffage, ECS et autres usages, vous devez déclarer le nombre de T.I. (transformateur d’intensité, réf. 6330004) associés à l’option TYWATT 500.
3-13 à 3-18 Coût du Kwh (TTC)
Le prix affiché est le prix du kWh (hors abonnement) exprimé en centime d’Euro T.T.C. (prix comprenant les taxes municipales, départementales et T.V.A. (moyenne 30 %).
Pour tous renseignements, adressez-vous à votre fournisseur d’électricité.
La modification se fait par pas de 0,01 centime d’Euro, de 0 à 99,99 centimes d’Euro.
- 24 -
Pas de TYWATT 500 (par défaut)
Nombre de T.I.
1 T .I. (Chauffage) 2 T .I. (Chauffage + ECS) 3 T .I. (Triphasé)
10,85 centimes d'Euro (T.T.C)
Option de
l'abonnement
Base Double tarif tempo EJP
Base HC HC jour bleu
- HP HP jour bleu
-- -
-- -
-- -
-- -
HP : Heures Pleines
HC jour blanc
HP jour blanc
HC jour rouge
HP jour rouge
HC : Heures Creuses
Heure
normale
Heure pointe
Page 14
- 27 -
Associer un émetteur radio
- Entrez dans le menu association radio (voir page pré­cédente). Le CALYBOX est en attente d’association pour l’ensemble des zones ( ),
- associez un émetteur pour l’ensemble des zones ou appuyez sur la touche OK pour sélectionner une zone,
- sur l’émetteur, validez l’association, voir tableau ou reportez-vous à la notice de l’émetteur si celui-ci ne figure pas dans le tableau.
- Sur le CALYBOX, l’écran affiche 1 ou incrémente de 1 le nombre d’émetteurs déjà associés.
Exemple ci-contre : un émetteur est associé sur la zone 1.

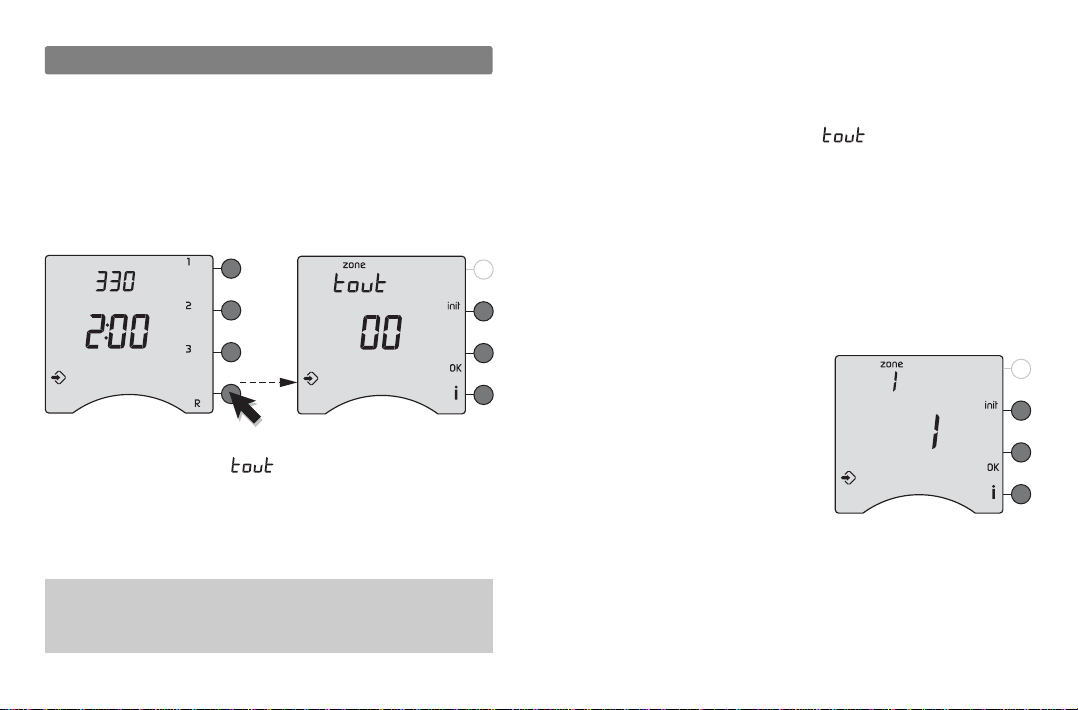

Association radio (menu R)
Il est possible d’associer, sur l’ensemble de l’installation, jusqu’à 24 produits domotiques (détecteurs d’ouverture, centrale d’alarme, télécommandes, transmetteur télé­phonique, sonde extérieure...) de la gamme Delta Dore.
Entrer dans le menu association radio
Appuyez sur la touche R.
Le CALYBOX est en attente d’association pour l’ensemble des zones ( ).
Par appuis successifs sur la touche OK, vous sélection­nez la zone à associer (zone tout, zone 1, zone 2, zone 3, zone EdEL).
- 26 -
Le menu “zone EdEL” permet d’associer CALYBOX à la passerelle Edelia (pour recevoir les téléservices Bleu Ciel EDF, sous réserve de souscription à ces services).
Page 15
Association radio (menu R)
- 29 -
Emetteur Association
Appuyez sur la touche.
Appuyez simultanément sur les touches
pendant 5 secondes, le voyant s’allume, s’éteint puis se rallume à nouveau, relâchez.
Appuyez simultanément pendant 5 secondes, sur les touches ON et OFF de l’organe de commande de la centrale pour passer en mode maintenance, ouvrez la trappe de la centrale et appuyez sur la touche “tester”.
Refermez la centrale.
Détecteur d’ouverture
Fenêtre ouverte : chauffage en hors-Gel
Télécommande TYXIA
Dérogations Confort ou Economie
Centrale TYXAL
Alarme en surveillance : chauffage en Economie
Alarme hors surveillance : chauffage en Confort
- 28 -
Emetteur Association
Appuyez sur la touche de domaine jusqu’à ce que la télécommande émette un bip et que le symbole clignote.
Associer les touches et
Appuyez sur l’une des touches tactiles
ou .
Associer les touches et
Appuyez sur l’une des touches tactiles
ou . Pour quitter le mode association, appuyez sur la touche d’un autre domaine (ex.: ).
A associer sur toutes les zones
()
Composez les 4 premiers chiffres du code d’accès (1234 par défaut), puis appuyez sur la touche 5 secondes.
A associer sur toutes les zones
()
Ouvrez le boîtier de la sonde. Appuyez sur la touche d’association, le voyant rouge s’allume puis s’éteint. Refermez le boîtier de la sonde.
Télécommande domotique
Dérogations Confort ou Economie
Transmetteur téléphonique
Commande à distance de l’installation (chauffage ou ballon d’eau chaude)
Sonde extérieure
Indication de la température extérieure
123
456
9
78
#
0
( )
Page 16
- 31 -

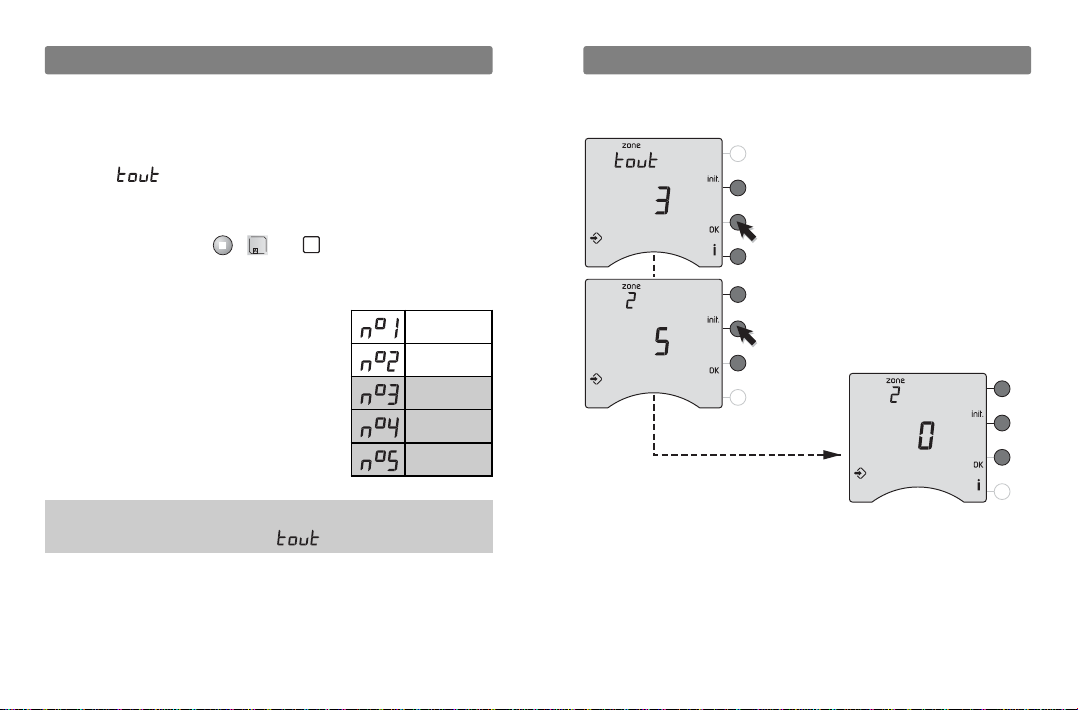

Supprimer les associations radio
A partir du menu association radio, vous pouvez supprimer les associations radio zone par zone :
Appuyez sur OK pour sélectionner une autre zone ou tournez la molette sur la droite pour quitter le menu.
- 30 -
Associer des scénarios
- Sur le CALYBOX, appuyez sur la touche OK pour sélectionner la zone 1, 2 ou 3, ou l’ensemble des zones ( ) concer née(s) par l’association avec le scénario.
- Sur l’émetteur TYXIA ou TYDOM, maintenez appuyée la touche scénario , ou pendant environ 5 secondes. Le voyant s’allume, s’éteint puis se rallume à nouveau. Relâchez.
- Sur le CALYBOX, l’écran affiche n°1, appuyez sur + ou - pour sélectionner l’état désiré du chauffage pour votre scénario (voir tableau ci-contre).
- Appuyez sur la touche OK pour valider votre choix.
Quitter le menu association radio
Pour quitter le menu association radio tournez la molette vers la droite.
Confort Economie Hors-Gel Arrêt Auto
A noter : les choix n°3, 4 et 5 ne sont proposés que
pour l’ensemble des zones ( ).
Association radio (menu R)
Appuyez successivement sur la touche pour sélectionner la zone à réinitialiser (exemple : la zone 2).
Maintenez appuyée la touche pendant 5 secondes jusqu'à l'affichage 0.
Toutes les associations radio
de la zone 2 sont supprimées.
Page 17
Tableau récapitulatif des configurations
1-01
Type de programmation
0 = hebdomadaire 1 = journalière
1-02
Pas de programmation
0 = 1 heure 1 = 30 minutes 2 = 15 minutes
1-03
Choix du Type de Fil PIlote
0 = 6 ordres 1 = 4 ordres
1-04
Raccordement en sortie 4
0 = ECS 1 = Fil Pilote 2 = Sur ventilation 3 = Change over (si PAC réversible)
1-05
Etat de l’ECS en mode absence
0 = arrêt 1 = automatique
1-06
Type d’application en sortie S1
0 = PAC chaud 1 = PAC réversible 2 = PRE
1-07
Réglage de l’Ampérage de la PAC
réglable de 1 à 31 A
- 33 -- 32 -
Un retour à la configuration usine est possible pour chacun des menus.
Tournez la molette sur , puis maintenez appuyée la touche
i pendant 5 secondes.
Recommencez les opérations pour les autres menus. Pour sortir du mode, tournez la molette vers la droite.
Retour à la configuration usine
REMARQUE : le retour à la configuration usine du menu
R, supprime toutes les associations radio.
Maintenez appuyée la touche du menu que vous souhaitez réinitialiser pendant 5 secondes (exemple ici avec le menu 1).
Puis appuyez sur la touche OK pour confirmer la réinitialisation.
Page 18
- 34 -
Avec un TYPHONE 500
3-09
Choix de la langue
0 = français 1 = anglais
3-10
Activation du code d’accès
0 = Pas de code d’accès 1 = actif
3-11
Modification du code d’accès
1234 par défaut
Avec un TYWATT 500
3-12
Nombre de T.I.
0 = pas de TYWATT 500 1 = 1 T.I. (Chauffage) 2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I. (Triphasé)
3-13
à
3-18
Coût du Kwh selon abonnement
2-01
Autorisation de modification
0 = Programme et consignes modifiables 1 = Programme non modifiable et consignes
(par défaut) limitées à + ou - 3°C.
2-02
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C.
2-03
Ordre FP pendant une période d’Economie
0 = Economie 1 = Modérato 2 = Médio
2-04
Type d’affichage pendant le mode Automatique
0 = Heure + Température intérieure 1 = Heure + Température extérieure
2-05
Choix du coefficient d’anticipation
réglable de 0 à 12
2-06
Abaissement tarifaire en tarif
tempo
0 = Economie 1 = Modérato 2 = Médio 3 = Pas d’abaissement tarifaire
2-07
Choix de la sortie à délester en dernier, si un PRE est raccordé en sortie S1 (1-06 = 1)
0 = aléatoire 1 = sortie 1 2 = sortie 2 3 = sortie 3 4 = sortie 4
2-08
Réglage de la base de temps de régulation, si une PAC est raccordée en sortie S1 (1-06 = 0)
30 min 45 min 60 min
3-08
Activation du chauffage progressif
0 = Non actif (par défaut) 1 = Actif
Tableau récapitulatif des configurations
- 35 -
Association radio (Menu R)
Zone
tout
Associer un produit (ou une fonction) à l’ensemble des zones (ex. : sonde extérieure)
Zone 1
Associer un produit (ou une fonction) à la zone 1
Zone 2
Associer un produit (ou une fonction) à la zone 2
Zone 3
Associer un produit (ou une fonction) à la zone 3
Zone EdEL
Associer CALYBOX à la passerelle Edelia (téléservices Bleu Ciel EDF)
Page 19
- 36 -
Caractéristiques techniques
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
• Installation en milieu normalement pollué
Boîtier d’ambiance
• Alimentation par le bus, tension de 12 à 28 Volts
• Isolement classe II
• Sauvegarde de l’horloge en cas de coupure secteur :
2h (par condensateur)
• Dimensions : LxHxP = 80 x 103 x 16 mm
• Indice de protection : IP 30
• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)
• Fréquence radio 868 MHz, classe I (Norme EN 300 220)
• Dispositif de télécommande radio
Boîtier modulaire
• Alimentation 230V, 50 Hz, +/-10%
• Isolement classe II
• Consommation : 5 VA
• 1 Sortie PAC ou PRE 0,1A, 230V
• 3 Sorties fil pilote 0,1A, 230V
• Liaison bus (non polarisé) avec le boîtier d’ambiance
• Liaison bus (polarisé) avec les options (TYWATT 500 ou TYPHONE
500)
• Liaison avec le compteur : câble 1 paire torsadée 6/10e avec fil de
continuité, longueur maxi. 100 m
• Délestage cascadocyclique
®
sur 2 ou 3 sorties Fil Pilote
• Dimensions : 3 modules, h = 53 mm
• Indice de protection : IP 40
- 37 -
Aide
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez le disjoncteur.
Pb --- apparaît à l’écran.
Problème sur le raccordement d’une sortie Fil Pilote.
Voir § Vérification des raccordements Fil Pilote.
Le symbole i clignote.
Un défaut est détecté sur l’installation.
Appuyez sur la touche pour consulter le ou les défauts.
L'appareil affiche : dEF 6.
Il y a un défaut de communication entre le CALYBOX et son boîtier modulaire (Bus A) ou l’une des options TYWATT 500, MINOR 500 ou TYPHONE 500 (Bus -/+).
Vérifiez l’installation.
L’appareil affiche : dEF 7.
Il y a un défaut de communication avec le compteur électronique.
Vérifiez la liaison avec le compteur.
L’appareil affiche : dEF et un autre numéro que 6 et 7.
Il y a un défaut sur l’appareil qui nécessite un retour auprès de notre service après-vente.
Contactez notre service clients.
Page 20
- 38 - - 39 -
Aide
Vous avez associé une sonde extérieure radio et l’appareil n’affiche pas la température extérieure .
Cela fait moins d’une minute que vous avez associé la sonde.
Patientez quelques heures.
La PAC ne se met pas en marche.
Vérifiez que l’ampérage est correct par rapport à l’abonnement.
La PAC ne prend pas immédiatement en compte un ordre de mise en marche.
- Cela fait moins de 15 minutes depuis la dernière mise en
marche de la PAC.
Passé ce délai, l’ordre de marche est pris en compte.
- La PAC est en “sécurité”
(voir ses caractéristiques).
Les émetteurs de chaleur (convecteurs,panneaux rayonnants,...) ne prennent pas en compte les ordres fil pilote du CALYBOX.
A la mise sous tension, le CALYBOX effectue un test des sorties fil pilote pendant 1 minute 30.
Attendez ce délai avant toute manipulation.
Loading...
