Tybox 1137
Notice d’installation
et d’utilisation
www.deltadore.com
Le Tybox est composé d’un
émeeur et d’un récepteur radio
X3D livrés déjà associés.
Sommaire
Installation
1. Installation de l’émeeur ........................................................................................... 3
1.1 Emplacement ......................................................................................................................... 3
1.2 Fixation ..................................................................................................................................... 3
2. Installation du récepteur ............................................................................................ 4
2.1 Emplacement ......................................................................................................................... 4
2.2 Fixation / Raccordement ................................................................................................... 4
3. Réglage de la date et de l’heure ............................................................................... 4
4. Congurez votre appareil (Menu 1) ........................................................................... 5
Menu 1-02 Durée d’un pas de programme ......................................................................... 5
Menu 1-03 Activation/Désactivation de l’anticipation ................................................5
Menu 1-04 Choix du sens d’ouverture du relais du récepteur .....................................5
Menu 1-08 Régulation de la température Confort ..........................................................5
Menu 1-09 Activation/Désactivation de l’anti-grippage .............................................6
Menu 1-10 Choix du type de programmation en mode connecté .............................6
5. Congurez votre appareil (Menu 2) .......................................................................... 7
Menu 2-01 Verrouillage/déverrouillage des réglages ....................................................7
Menu 2-02 Correction de la température mesurée ........................................................7
Menu 2-04 Température achée en mode AUTO (consigne ou ambiante) .........7
Menu 2-05 Format d’achage de l’heure 12h/24h ........................................................7
Menu 2-06 Changement automatique heure d’été/hiver ...........................................8
Menu 2-07 Délai avant maintenance de la chaudière/PAC .......................................8
Menu 2-08 Base de temps de régulation ...........................................................................8
Menu 2-11 Réglage de l’hystéréris (si 2-08 = tor) ................................................................8
Menu 2-17 Reset du compteur d’heures de fonctionnement
de la chaudière/PAC ........................................................................................................... 9
6. Association avec l’application Tydom ..................................................................... 9
7. Association avec un détecteur d’ouverture ........................................................... 9
8. Association avec un transmeeur téléphonique .................................................. 9
1
Page 2
9. Association avec un répéteur .................................................................................... 10
10. Reset de la conguration ........................................................................................... 10
11. Aide à l’installation ...................................................................................................... 11
11.1 Désassociation/réassociation du récepteur à l’émeeur ....................................11
11.2 Suppression des associations à partir du récepteur ............................................... 12
11.3 Test de la qualité de transmission radio ......................................................................12
12. Caractéristiques techniques ...................................................................................... 13
Utilisation
1. Description .................................................................................................................... 14
2. Mode automatique (AUTO) ........................................................................................ 14
3. Dérogation .................................................................................................................... 15
4. Touche information...................................................................................................... 15
5. Réglage de l’heure ....................................................................................................... 16
6. Réglage des températures de consigne .................................................................. 16
7. Programmation ............................................................................................................. 17
7.1 Programmation rapide .......................................................................................................17
7.2 Personnalisation d’un programme .................................................................................17
7.3 Vérication de la programmation .................................................................................18
7.4 Retour à la programmation initiale ...............................................................................18
8. Mode manuel ................................................................................................................ 19
9. Mode absence ............................................................................................................... 19
10. Mode Arrêt ..................................................................................................................... 19
11. Fonction anticipation .................................................................................................. 20
12. Détection de fenêtre ouverte .................................................................................... 20
13. Fonctionnement en mode connecté avec l’application Tydom .......................... 20
13.1 Programmation à partir de l’application Tydom (menu 1-10 = 1). .......................20
13.2 Programmation à partir du Tybox (menu 1-10 = 0). .................................................20
14. Aide à l’utilisation ........................................................................................................ 21
14.1 Signication des voyants du récepteur ......................................................................21
14.2 Signalisations sur l’émeeur ..........................................................................................21
14.3 Changement des piles.......................................................................................................22
14.4 Foire aux questions (FAQ) ................................................................................................. 22
2
Page 3
INSTALLATION
1. Installation de l’émetteur
1.1 Emplacement
Le thermostat peut être xé au mur ou posé
sur un meuble, dans un endroit thermiquement
représentatif de la pièce à réguler, à environ
1,50 m du sol à l’abri de toute source de chaleur
(cheminée, inuence du soleil, ...) et des courants
d’air (fenêtre, porte...).
IMPORTANT : Ne pas installer le thermostat sur
un mur en contact avec l’extérieur ou avec une
pièce non chauée (ex : garage...).
1.2 Fixation
❶ Séparez le boîtier de son socle.
~1,50 m
> 20 cm
❷ Insérez les piles.
ATTENTION : veillez à bien respecter le sens
des piles et leur type (pas de piles Lithium).
❸ Basculez le switch pour choisir le type
de programmation : hebdomadaire (A) ou
journalière (B).
❹ Fixez l’émeeur avec des vis adaptées au
support ou utilisez le socle fourni pour le poser
sur une surface plane (non métallique).
❺❻ Refermez et verrouillez le boîtier.
PROG x 7
PROG x 1
Fixation murale Fixation sur socle
3
Page 4
31
12
23
59
2. Installation du récepteur
2.1 Emplacement
Le récepteur doit être installé à une distance
minimum de 20 cm de toute surface métallique
(ex : chaudière), à environ 1,50 m du sol pour
favoriser la liaison radio avec l’émeeur.
> 20 cm
~1,50 m
2.2 Fixation / Raccordement
❶ Avant toute chose, coupez le courant de
l’installation.
❷ Le récepteur peut être xé par des vis
adaptées au support ou par adhésifs (fournis).
❸ Pour le raccordement, veillez à respecter la
couleur des ls.
Bleu : Neutre
Marron : Phase
Noir et gris : Commande de l’entrée thermostat
ou du circulateur du générateur (chaudière ou
PAC).
❹ Une fois le récepteur raccordé, remeez le
courant de l’installation.
RAPPEL :
Le Tybox est composé d’un émeeur et d’un
récepteur radio X3D livrés déjà associés.
OFF
NL
NL
Th
OU
ON
3. Réglage de la date et de l’heure
2
1
3
1
❶ Tournez la molee sur .
❷->❻ Réglez le jour, le mois, l’année par + ou -.
❼ Validez par OK.
Si l’écran ache “OFF”, c’est que votre produit est connecté à l’application Tydom (menu 1-10 =1).
L’information de la date et de l’heure n’est alors plus achée à l’écran.
ATTENTION : le chauage régule en Hors-Gel dans cee position.
4
1
5
2021...
6
7
8
0
9
10
0
11
❽->❿ Réglez l’heure puis les minutes par + ou -.
⓫ Validez par OK.
⓬ Pour sortir du mode, tournez la molee.
12
EXIT
4
Page 5
4. Configurez votre appareil (Menu 1)
2
4
0
5
2
1
>5s
❶ Tournez la molee sur , puis
appuyez sur la touche i pendant 5
secondes (❷).
3
❸ Appuyez sur la touche 1,
Pour modier les diérents réglages,
appuyez sur les touches + ou - (❹),
puis appuyez sur la touche OK pour
valider et passer au réglage suivant
(❺).
Menu 1-02 Durée d’un pas de programme
La programmation peut s’eectuer à l’heure, 1/2 heure ou 1/4 heure.
Réglage par défaut : 1 heure.
60 min.
30 min.
1
0
6
EXIT
❻ Pour sortir du mode, tournez la
molee.
15 min.
associé à l’application Tydom (menu 1-10 = 1).
Menu 1-03 Activation/Désactivation de l’anticipation
Le menu 1-02 n’apparaît pas si votre Tybox est
L’anticipation permet d’avoir la température Confort souhaitée à l’heure programmée (voir § “Fonction
anticipation”).
Réglage par défaut : Anticipation inactive
Anticipation inactive
Le menu 1-03 n’apparaît pas ;
- si votre Tybox est associé à l’application
Tydom (menu 1-10 = 1).
- si le Confort est régulé par chaque radiateur
Anticipation active
(menu 1-08 = 1).
Menu 1-04 Choix du sens d’ouverture du relais du récepteur
Tybox permet de choisir le sens d’ouverture du relais an de répondre à tous les cas d’usage.
Réglage par défaut : Relais normalement ouvert
Le relais est normalement ouvert
Le relais est normalement fermé
Menu 1-08 Régulation de la température Confort
En chauage eau chaude avec des robinets thermostatiques, la température Confort peut être assurée par le
réglage du thermostat de chaque radiateur.
En mode AUTO, pendant les périodes de Confort, l’appareil achera “Conf” et sera en demande de chaue
permanente. Seules les températures Economie et Hors-Gel seront régulées par le Tybox.
Réglage par défaut : Confort est régulé par le Tybox.
Le menu 1-08 n’apparait pas :
Confort régulé par Tybox
- si votre Tybox est associé à l’application
Tydom (menu 1-10 = 1).
Confort régulé par chaque radiateur
- si l’anticipation est active (1-03 = 1).
Le choix 1 rend l’anticipation inactive (1-03 = 0).
Dans ce cas, le menu 1-03 n’est plus proposé.
5
Page 6
Menu 1-09 Activation/Désactivation de l’anti-grippage
L’anti-grippage permet, en dehors des périodes de chaue, de mere en route le circulateur régulièrement
pendant les périodes d’arrêt (5 minutes/semaine).
Réglage par défaut : Anti-grippage inactif
Anti grippage inactif
Anti grippage actif
Menu 1-10 Choix du type de programmation en mode connecté
Ce menu n’est disponible que si votre Tybox est associé à une Box maison connectée Tydom.
Réglage par défaut : Programmation à partir de l’application Tydom.
Programmation sur le Tybox
Programmation à partir de l’application Tydom
- Si vous choisissez “Programmation sur le Tybox», vériez qu’il n’y a pas de programme mémorisé sur
l’application Tydom.
- Si vous choisissez “Programmation à partir de l’application Tydom», il faut que le Tybox soit IMPÉRATIVEMENT
en mode AUTO pour qu’il suive la programmation horaire de l’application Tydom.
6
Page 7
5. Configurez votre appareil (Menu 2)
1
0
6
EXIT
2
>5s
1
❶ Tournez la molee sur , puis
appuyez sur la touche i pendant 5
secondes (❷).
1
4
0
3
5
❸ Appuyez sur la touche 2,
Pour modier les diérents réglages,
appuyez sur les touches + ou - (❹),
❻ Pour sortir du mode, tournez la
molee.
puis appuyez sur la touche OK pour
valider et passer au réglage suivant
(❺).
Menu 2-01 Verrouillage/déverrouillage des réglages
Ce menu permet d’autoriser ou non la modication des réglages tels que la programmation ou les températures
de consigne. Le verrouillage s’applique uniquement pour les réglages eectués à partir du Tybox.
Réglage par défaut : Modications autorisées
Modications autorisées
Pas de modication du programme.
Réglage des températures de consigne limité.
Réglage en mode manuel et Confort limité
entre 5°C et 22°C.
Réglage Economie limité entre 5°C et 19°C.
Réglage Hors-gel limité entre 5 et 11°C.
Menu 2-02 Correction de la température mesurée
Ce menu permet de corriger un écart constaté entre la température achée et la température mesurée.
Exemple : Si la température achée par l’appareil est de 19°C et que la température mesurée est de 20°C, réglez
+1°C puis validez par OK.
Réglage par défaut : 0°C
Réglable de -5°C à +5°C,
par pas de 0,1°C.
Avant de modier ce réglage, l’appareil doit
être en service depuis au moins 2 heures.
Menu 2-04 Température achée en mode AUTO (consigne ou ambiante)
Réglage par défaut : Achage de la température de consigne.
Achage de la
température de consigne
Achage de la
En utilisation normale, un appui sur la touche i
permet de consulter l’une ou l’autre des
températures.
température ambiante
Menu 2-05 Format d’achage de l’heure 12h/24h
Réglage par défaut : 24h
24h
12h
Le menu 2-05 n’apparaît pas si votre Tybox est
associé à l’application Tydom (menu 1-10 = 1).
7
Page 8
Menu 2-06 Changement automatique heure d’été/hiver
Réglage par défaut : Changement automatique
Pas de changement automatique
Le menu 2-06 n’apparaît pas si votre Tybox est
Changement automatique
associé à l’application Tydom (menu 1-10 = 1).
Menu 2-07 Délai avant maintenance de la chaudière/PAC
A reprogrammer après chaque maintenance.
Réglage par défaut : “---” (fonction inactive).
Si vous ne souhaitez pas utiliser cee
Réglable «---» (fonction inactive) ou de 1 à 365 jours
fonction, laissez le réglage sur “---”.
Menu 2-08 Base de temps de régulation
La qualité de la régulation est dépendante de paramètres tels que l’isolation du bâtiment, le nombre de radiateurs
ou encore la surface du plancher. La colonne « Conseils » du tableau suivant vous aidera à sélectionner le réglage
adapté à votre installation.
Réglage par défaut : 15 minutes.
Choix de la
régulation
15 minutes
(2)
Type d’émeeur
de chaleur
Type de
générateur
Radiateur Chaudière/PAC
Conseils
(1)
Augmentez la base de temps pour allonger les
durées de fonctionnement du générateur et
30 minutes
45 minutes
(2)
(2)
Radiateur
Plancher
Chaudière/PAC
Plancher Chaudière/PAC
(1)
diminuer ainsi la fréquence des démarrages.
(1)
Diminuez la base de temps si vous constatez
60 minutes
(2)
Tout ou rien /
Plancher PAC
Radiateur
Plancher
PAC
(1)
(1)
des écarts importants de température.
Recommandé uniquement si la régulation PID
ne donne pas satisfaction.
Valeur de l’hystérésis conseillée : entre 0.4 et 1
On-O
Poêle
(1) La régulation est équipée d’une protection anti court cycle an de supprimer les demandes de mise en marche ou
d’arrêt lorsqu’elles sont trop courtes.
La durée de l’anti court cycle est égale à 10% de la base de temps sélectionnée (ex : si la base de temps est réglée à
30 minutes, l’anti court cycle sera de 3 minutes, à savoir que le thermostat ne pourra pas faire de demande de mise en
marche ou d’arrêt inférieure à 3 minutes).
(2) Base de temps de la régulation PID
Valeur de l’hystérésis : suivre la valeur
préconisée par le fabriquant du poêle
Menu 2-11 Réglage de l’hystéréris (si 2-08 = tor)
Réglage par défaut : 0,4°C.
Réglable de 0,2°C à 2°C,
par pas de 0,1°C.
Exemple :
Consigne 20°C. Hystérésis 0,4°C.
Demande de chaue si T° mesurée < 19,8°C.
Arrêt de chaue si T° mesurée > 20,2°C.
8
Page 9
Menu 2-17 Reset du compteur d’heures de fonctionnement
de la chaudière/PAC
Réglage par défaut : Non
Non
Une fois le reset eectué, le menu 2-17
repasse automatiquement à 0.
Oui
6. Association avec l’application Tydom
Lancez l’application Tydom depuis votre smartphone ou tablee, puis :
Réglages -> Mes équipements -> Ajouter un équipement -> Chauage -> Hydraulique -> Tybox 1137 (RF6000+) ... et
suivre les instructions.
Après l’association avec l’application Tydom, le Tybox active automatiquement la programmation horaire sur
Tydom (menu 1-10 = 1), mais ne propose plus les menus 1-02, 1-03, 1-08, 2-05 et 2-06.
IMPORTANT :
Pour que la programmation horaire de l’application Tydom soit prise en compte, il faut mere Tybox
en position « AUTO».
Si nécessaire, l’anticipation doit alors être activée sur l’application Tydom (voir § Fonction anticipation).
Pour plus d’informations, reportez-vous au § “Fonctionnement en mode connecté”.
7. Association avec un détecteur d’ouverture
L’association avec un détecteur d’ouverture permet, en cas de fenêtre ouverte, de passer le chauage en Hors-gel
(dans les 10 secondes qui suivent).
1
> 3s
... ... ...
❶ Appuyez 3 secondes sur la
touche du récepteur jusqu’à ce que
2
❷ Appuyez brièvement sur la
touche du détecteur.
OFF
3
❸ Vériez que le voyant du
récepteur ne clignote plus.
le voyant rouge clignote.
8. Association avec un transmetteur téléphonique
1
> 3s
... ... ...
3
1 2
def
abc
6
5
4
mno
jkl
ghi
9
8
7
wxyz
tuv
pqrs
#
0
2
*
OFF
3
❶ Appuyez 3 secondes sur la
touche du récepteur jusqu’à ce que
le voyant rouge clignote.
❷ A partir du menu principal du
transmeeur, tapez #400, puis
tapez 1 : le transmeeur annonce
❸ Vériez que le voyant du
récepteur ne clignote plus.
“Conguration en cours...” et
indique le nombre de récepteurs
associés.
Reportez-vous à la notice du transmeeur pour la description de la commande du chauage par téléphone.
9
Page 10
9. Association avec un répéteur
EXIT
Si la portée radio est trop faible et que l’émeeur ne peut pas être rapproché du récepteur, vous pouvez ajouter un
répéteur radio X3D à votre installation (exemple : ERX 2000).
1
> 3s
... ... ...
2
❶ Appuyez 3 secondes sur la
touche du répéteur ERX 2000
jusqu’à ce que le voyant rouge
clignote. Relâchez.
❷ Tournez la molee de l’émeeur
sur
, puis appuyez sur la touche
3
>5s
❹ Appuyez brièvement sur R.
L’écran ache rAd 1.
❺ Appuyez brièvement sur
❻ Le “1” clignote puis ache “2”.
Le voyant du répéteur ne clignote
plus.
4
i.
i pendant 5 secondes (❸).
10. Reset de la configuration
Un retour à la conguration usine est possible pour chacun des menus.
Init
Menu 1
3
5
6
OFF
7
❼ Pour sortir du mode, tournez la
molee.
4
EXIT
>5s >5s
Init
Menu 2
1
❶ Tournez la molee sur , puis
appuyez sur la touche i pendant 5
secondes (❷).
2
OU
3
❸ Appuyez sur la touche des menus
que vous souhaitez réinitialiser
pendant 5 secondes.
4
5
❹ Appuyez sur OK pour conrmer
la réinitialisation.
❺ Pour sortir du mode, tournez la
molee.
10
Page 11
11. Aide à l’installation
... ...
..
11.1 Désassociation/réassociation du récepteur à l’émeeur
En cas de panne, vous pouvez être amené à désassocier un produit et/ou réassocier un nouveau .
Désassocier le récepteur de l’émeeur
>5s >5s
2
1
❶Tournez la molee de l’émeeur
sur , puis appuyez sur la touche
i pendant 5 secondes (❷).
Ré-associer le récepteur à l’émeeur
... ... ...
.. .. ..... ..
1
3
❸ Appuyez sur la touche R pendant
5 secondes.
❹ Appuyez sur OK pour conrmer
la réinitialisation.
4
5
6
EXIT
❺ Appuyez sur R pour vérier que
rAd =0.
❻ Pour sortir du mode, tournez la
molee.
Si le voyant vert clignote (par ashs), assurez-vous qu’il clignote par série
d’un seul ash. Si ce n’est pas le cas, votre récepteur ne pourra pas
s’associer à l’émeeur.
Choisissez le nombre de ashs par appuis successifs sur la touche :
1 ash -> Appui -> 2 ashs -> Appui -> 3 ashs -> Appui -> 1 ash...
> 3s
... ... ...
2
❶ Appuyez 3 secondes sur la
touche du récepteur jusqu’à ce
que le voyant rouge clignote.
Relâchez.
❷ Tournez la molee de l’émeeur
sur
i pendant 5 secondes (❸).
, puis appuyez sur la touche
3
4
>5s
❹ Appuyez brièvement sur R.
L’écran ache rAd 0.
❺ Appuyez brièvement sur
❻ Le “0” clignote puis ache “1”.
Le voyant du récepteur ne
clignote plus.
i.
5
6
OFF
7
EXIT
❼ Pour sortir du mode, tournez la
molee.
11
Page 12
11.2 Suppression des associations à partir du récepteur
La suppression des associations radio au récepteur se fait par appui prolongé sur la touche.
1
> 3s > 10s > 20s
A B C
: Après 3 secondes d’appui, le voyant rouge clignote.
Le récepteur est en aente d’association.
: Si vous maintenez l’appui, après 10 secondes, le voyant rouge clignote rapidement.
Le récepteur est en aente de suppression de l’association avec un détecteur d’ouverture (à valider sur le produit à
désassocier).
: Si vous maintenez l’appui, après 20 secondes, le voyant rouge s’éteint.
Toutes les associations au récepteur sont supprimées.
: Si vous prolongez l’appui juqu’à 30 secondes, le voyant clignote (ash) 3 fois.
Le récepteur est totalement initialisé (retour paramètres usine).
> 30s
D

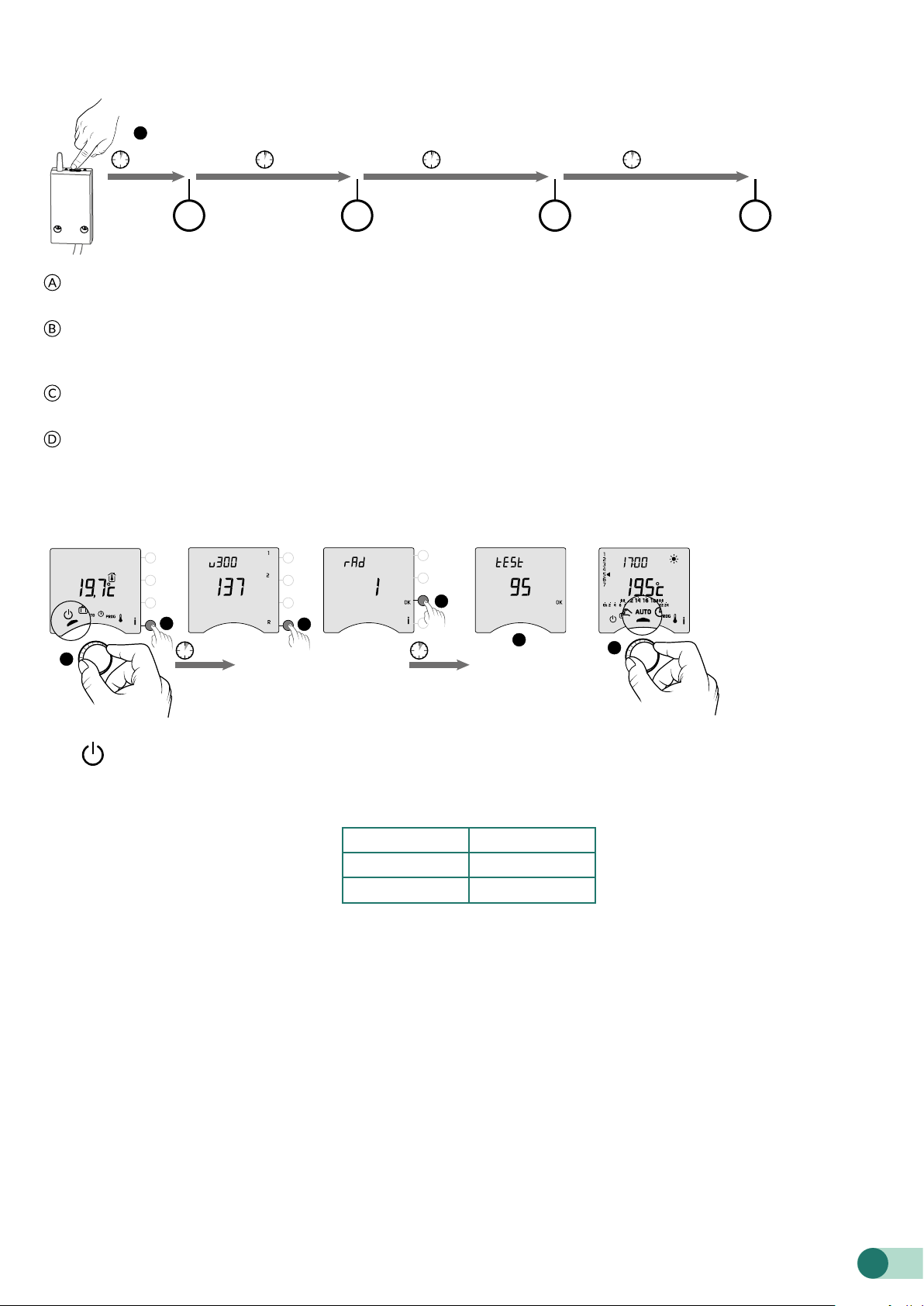

11.3 Test de la qualité de transmission radio
Ce mode permet de contrôler la qualité de transmission radio entre l’émeeur et le récepteur.
4
2
1
>5s >3s
3
5
6
❶ Tournez la molee de l’émeeur
sur
i pendant 5 secondes (❷).
❸ Appuyez brièvement sur R.
L’écran ache rAd.
, puis appuyez sur la touche
❹ Appuyez 3 secondes sur OK
jusqu’à ce que l’écran ache
“tESt”.
❺ Le chire indique le pourcentage
de qualité de la transmission
< 30 Trop faible
de 30 à 60 Correct
> 60 Bon
Si le chire est trop faible,
rapprochez l’émeeur du récepteur
ou ajoutez un répéteur radio à votre
installation.
EXIT
❻ Pour sortir du mode, tournez la
molee.
12
Page 13
12. Caractéristiques techniques
Emetteur
• Alimentation par 2 piles :
2x1,5V Alcalines - Type LR03-AAA
• Isolement Classe III
• Fréquence d’émission X3D : 868,7 MHz à 869,2 MHz
• Puissance radio maximale < 10 mW
• Récepteur catégorie II
• Dispositif de télécommande radio
• Portée radio de 300 mètres max. en champ libre, variable
en fonction des équipements associés (portée pouvant
être altérée en fonction des conditions d’installation et de
l’environnement électromagnétique)
• Fixation murale ou sur socle
• Dimensions : 80 x 103 x 25 mm
• Indice de protection : IP 30
• Installation en milieu normalement pollué
• Température de stockage : -10°C /+70°C
• Température de fonctionnement : -10°C / +40°C
Récepteur RF 6000+
• Alimentation 230 V~, 50 Hz
- Consommation : 0,5 VA
• Isolement Classe II
• Sortie contact 5 A max., 230V~
- Longueur câble : 1 m
• Action automatique Type 1.C
• Dimensions : 54 x 102 x 20 mm
• Fréquence d’émission X3D : 868,7 MHz à 869,2 MHz
• Puissance radio maximale < 10 mW
• Récepteur catégorie II
• Dispositif de télécommande radio
• Portée radio de 300 mètres max. en champ libre, variable
en fonction des équipements associés (portée pouvant
être altérée en fonction des conditions d’installation et de
l’environnement électromagnétique)
• Indice de protection : IP x4
• Température de stockage : -10°C /+70°C
• Température de fonctionnement : -10°C / +40°C
• Température d’essai à la bille : 75°C (Boîtier),
• Tension assignée de choc : 2500V
13
Page 14
UTILISATION
1. Description
H
E F
D
C
I
B
G
A
2. Mode automatique (AUTO)
Tournez la molee sur AUTO.
6h 8h
17h 23h
24h0h
A
Molee de réglage
B
Prol du programme
C
Température
Jour (1=Lundi)
Heure
Consigne en cours
Informations
Piles basses
Maintenance chaudière
Mode Arrêt
Mode Absence
Mode Manuel
AUTO Suit la programmation
Réglage date et heure
PROG Programmation
Réglage des températures de
consigne
Confort
Economie
Hors-gel
à faire (délai < 30 jours)
Votre thermostat suit l’un des 2 types de programmation :
- programmation sur le Tybox,
- programmation à partir de l’application Tydom (menu 1-10 = 1).
Selon la conguration lors de l’installation, votre appareil ache la
température de consigne ou la température ambiante (menu 2-04).
Si vous êtes en période d’Economie programmée, que le symbole
clignote et que la consigne Confort s’ache, c’est qu’il y a une
anticipation en cours (reportez-vous au § Fonction anticipation).
14
Page 15
3. Dérogation
6h 8h 0h0h 17h 23h
15h30
4
En mode AUTO, la dérogation permet de modier la température de consigne jusqu’au prochain changement du
programme.
Type de
programmation
Type de
dérogation
Mode opératoire
Exemple : il est 15h30 et vous souhaitez du Confort avant l’heure
programmée (17h).
Programmation sur le
Tybox
Programmation à partir
de l’application Tydom
(menu 1-10 = 1)
Réglage de la
température
de consigne.
4. Touche information
Confort ou
Economie
3
❶ Appuyez sur
la touche
1
❷ Dérogation
en cours
2
❸ A 17h00, le programme
reprend son cours normal.
Si vous souhaitez annuler la dérogation en cours, appuyez de
nouveau sur la touche.
4
❶ Appuyez
sur la touche
OK.
1
❷ Réglez la consigne
souhaitée par + et - et
validez par OK (❸).
2
3
❹ La dérogation sera
annulée au prochain
changement de programme
de l’application Tydom.
En mode AUTO, manuel ou arrêt, des appuis successifs sur la touche i permeront :
- de connaître la température ambiante ou la température de consigne selon la conguration
lors de l’installation (menu 2-04),
- d’acher le compteur d’heures de fonctionnement de la chaudière/PAC, ainsi que le nombre de jours restant
avant la maintenance (si le paramètre est activé, menu 2-07),
La consultation de cet écran annule temporairement l’achage du symbole jusqu’à la date d’échéance de la
maintenance.
- d’acher les défauts éventuels (voir § «Signalisations sur l’émeeur»).
Compteur d’heures de
Température
consigne
Température
mesurée
fonctionnement (chaudière/PAC)
023
Délai avant maintenance
chaudière/PAC
h(ON)
Retour au mode
automatique
15
Page 16
5. Réglage de l’heure
31
12
23
59
2
1
3
1
4
1
5
2021...
6
7
8
0
9
10
0
11
12
EXIT
❶ Tournez la molee sur .
❷->❻ Réglez le jour, le mois, l’année par + ou -.
❼ Validez par OK.
❽->❿ Réglez l’heure puis les minutes par + ou -,
⓫ Validez par OK.
⓬ Pour sortir du mode, tournez la molee.
Si l’écran ache “OFF”, c’est que votre produit est connecté à l’application Tydom (menu 1-10 =1).
L’information de la date et de l’heure n’est alors plus achée à l’écran.
ATTENTION : le chauage régule en Hors-Gel dans cee position.
6. Réglage des températures de consigne
- Si votre produit est connecté à l’application Tydom (menu 1-10 = 1), seul le réglage de la température Hors-gel
est possible.
- Si le Confort est régulé par chaque radiateur (menu 1-08 = 1), seul le réglage des températures Economie et
Hors-gel est possible.
- Les réglages des températures peuvent être limités (menu 2-01 = 1).
30°C
2
5°C
3
1
30°C
5°C
4
5
16°C
5°C
6
7
8
EXIT
Confort (de 5°C à 30°C)
Economie (de 5°C à 30°C)
Hors-gel (de 5°C à 16°C)
❶ Tournez la molee sur .
La température de consigne
Confort clignote.
❷ ❸ Appuyez sur + ou - pour
régler, puis sur OK pour valider
❹ -> ❼ Recommencez les
opérations pour régler les
températures Economie et
Hors-gel.
❽ Pour sortir du mode,
tournez la molee.
et passer au réglage suivant.
16
Page 17
7. Programmation
7.00
0.00 23.00
7.00 8.00
0.00
17.00 23.00
7.000.00 23.00
7.00
0.00 23.00
7.00 8.000.00 17.00 23.00
7.00 8.00
0.00
12.00 14.00 17.00 23.00
7.000.00 23.00
7.00
0.00 23.00
7.00 8.00
0.00
17.00 23.00
7.000.00 23.00
7.00
0.00 23.00
7.00 8.000.00 17.00 23.00
7.00 8.000.00 12.00 14.00 17.00 23.00
7.000.00 23.00
La programmation peut être hebdomadaire (PROGx7) ou
journalière (PROGx1).
Ce choix s’eectue par le switch situé au dos de l’appareil.
La programmation peut s’eectuer par pas d’une heure,
d’une demi-heure ou d’un quart d’heure (menu 1-02).
PROG x 7
A
B
PROG x 1
3
1
2
La programmation s’eectue en 2 temps :
❶ Programmation rapide :
Je choisis, parmi les pré-programmations
proposées (P1 -> P5), celle que je souhaite
appliquer (voir tableau).
En programmation journalière (PROG x1),
seuls P1 et P5 sont disponibles.
❷ Personnalisation du programme :
Je peux personnaliser le prol du
programme appliqué à un jour, en fonction
de mes besoins.
Si l’écran ache “OFF”,
c’est que votre produit
est connecté à
l’application Tydom
(menu 1-10 = 1).
La programmation n’est pas accessible
directement sur le Tybox.
ATTENTION : le chauage régule en
Hors-Gel dans cee position.
P1
P2
P3
P4
P5
0.00
Lundi -> Dimanche
Lundi -> Vendredi
Lundi, Mardi, Jeudi,
Lundi -> Dimanche
+
Samedi, Dimanche
Lundi -> Vendredi
+
Samedi, Dimanche
Vendredi
+
Mercredi, Samedi,
Dimanche
PROG x7PROG
x1
4 4
4
4
4
4 4
7.1 Programmation rapide
1
❶ Tournez la molee sur PROG.
❷ Choisissez la pré-programmation à
appliquer (voir tableau) par appuis successifs
sur + ou -.
7.2 Personnalisation d’un programme Cas d’une programmation journalière (PROG x1)
2
1
❶ Tournez la molee sur PROG.
❷ Appuyez sur + ou - pour choisir le
programme à modier (P1 ou P5).
❸ Validez par OK.
Le prol du programme clignote.
❹ Composez votre programme en appuyant
sur pour les périodes d’Economie, sur
pour les périodes de Confort.
2 3
3
EXIT
4
❸ Validez par OK.
❹ Pour sortir du mode, tournez la molee.
4
5
6
EXIT
Vous pouvez vérier votre programme par
appuis sur la touche
(voir § Vérication de
la programation).
❺ Validez par OK.
❻ Pour sortir du mode, tournez la molee.
17
Page 18
Cas d’une programmation hebdomadaire (PROG x7)
EXIT
2
1
3
❶ Tournez la molee sur PROG.
❷ Appuyez sur + ou - pour choisir le
programme à modier.
❸ Validez par OK.
Le prol du programme clignote.
❹ Appuyez sur OK pour choisir le jour
à modier.
La programmation commence au jour 1
(Lundi) et à 0h00.
1 : Lundi, ... 7 : Dimanche,
Fonction COPY
Permet de copier le programme d’un
jour sur le suivant.
Pour cela, au moment de la validation,
maintenez appuyée la touche OK (❻)
pendant 3 secondes.
5
4
6
❺ Composez votre programme en
appuyant sur
d’Economie, sur pour les périodes
pour les périodes
7
EXIT
de Confort.
Vous pouvez vérier votre programme par
appuis sur la touche
(voir § Vérication
de la programation).
❻ Validez par OK et passez à la
programmation du jour suivant
OU copiez le programme sur le jour suivant
(fonction COPY) en appuyant 3 secondes
sur OK.
Recommencez pour chaque jour de la
semaine.
❼ Pour sortir du mode, tournez la molee.
7.3 Vérication de la programmation
Une fois votre programme modié,
vous pouvez le vérier par appuis
successifs sur la touch
e .
S’il vous convient, validez par OK et
passez au jour suivant
(si PROGx7).
7.4 Retour à la programmation initiale
Vous souhaitez revenir aux programmes initiaux.
2
1
❶ Tournez la molee sur PROG.
❷ Appuyez sur + ou - pour acher «rES Pr».
❸ Validez par OK.
❹ Appuyez sur + ou - pour faire clignoter
«YES».
EXIT
Pour sortir du mode, tournez la
molee.
4
3
5
6
❺ Validez par OK.
❻ Pour sortir du mode, tournez la molee.
18
Page 19
8. Mode manuel
6
30°C
2
5°C
3
1
9. Mode absence
131 112 2021 ...
2
1
Ce mode permet de choisir une température de consigne (5 à 30°C) de façon
permanente. Ce réglage peut être limité (menu 2-01 = 1).
Dans ce mode, la programmation n’est plus prise en compte (Tybox et
application Tydom), ainsi que les scénarios déclenchés manuellement (Tydom)
et les commandes des assistants vocaux.
❶ Tournez la molee sur
.
La température de consigne “mode manuel” clignote.
❷ ❸ Appuyez sur + ou - pour régler, puis sur OK pour valider.
Pour sortir du mode, tournez la molee.
Ce mode permet de mere votre logement en Hors-Gel, si vous devez
vous absenter pendant plusieurs jours.
La consigne Hors gel est réglable (voir «Réglage des températures»).
Température appliquée
en mode absence
3
4
Nombre de jours restant
5
avant retour au mode
initial (AUTO ou manuel)
28/02/2021
00.00
❶ Tournez la molee sur
.
❷->❹ Règlez la date de retour par + ou -, puis validez
par OK (❺). Le décompte commence.
- Pour modier le mode en cours, appuyez sur OK.
- Pour l’annuler, tournez la molee.
- Le réglage de la date de retour n’est pas disponible si la
programmation à partir de l’application Tydom est activée
(menu 1-10 = 1).
10. Mode Arrêt
Ce mode permet de mere votre installation de chauage en arrêt.
Tournez la molee sur .
Dans ce mode, l’appareil ache la température ambiante.
❻ Retour au mode initial (AUTO ou manuel) à la n du
décompte, à 0h00.
19
Page 20
11. Fonction anticipation
En mode AUTO, lors du passage d’une température Economie à Confort, votre thermostat va anticiper la remontée
en température an qu’elle soit aeinte à l’heure programmée.
Exemple (voir ci-contre) : 06h30, période d’Economie, l’anticipation est en cours pour aeindre la température de
20°C à 8h00.
La fonction d’anticipation sera plus ou moins précise et rapide selon l’émeeur de chaleur utilisé et son inertie de
chaue.
La fonction d’anticipation doit être activée là où est réalisée la
programmation horaire :
- soit sur l’émeeur Tybox (menu 1-03 = 1).
L’anticipation en cours est matérialisée par l’achage du
symbole clignotant et de la consigne Confort.
- soit directement sur l’application Tydom (menu réglages).
Dans ce cas, l’anticipation n’est plus visible sur l’écran du Tybox (menu 1-10 = 1).
12. Détection de fenêtre ouverte
Vous avez associé un détecteur d’ouverture dans votre installation.
En cas de fenêtre ouverte, l’écran ache le symbole dans les modes Arrêt, Absence, Manuel
et AUTO.
Le chauage passera en Hors-gel dans les 10 secondes qui suivent (sauf en mode Arrêt).
13. Fonctionnement en mode connecté avec l’application Tydom
13.1 Programmation à partir de l’application Tydom (menu 1-10 = 1).
Certaines fonctionnalités ne seront plus accessibles directement sur le Tybox.
Fonctionnalités Via l’application Tydom Sur le Tybox
Programmation Oui Non disponible
Réglage des températures
Réglage de la date et de l’heure Réglage automatique Non disponible
Fonction anticipation Oui Non disponible
Mode absence Oui
(*) : L’écran du Tybox ache “OFF”.
(températures programmées dans l’application :
moments de vie, dérogation, scénario)
13.2 Programmation à partir du Tybox (menu 1-10 = 0).
Toutes les fonctionnalités seront accessibles directement sur le Tybox.
Seules les dérogations, l’absence et l’arrêt pourront être commandés via l’application Tydom.
Fonctionnalités Sur le Tybox Via l’application Tydom
Programmation
Réglage des températures
Réglage de la date et de l’heure
Fonction anticipation
Mode absence
Mode arrêt
Toutes les fonctionnalités
Oui
Uniquement le Hors-gel
Mode disponible mais sans
programmation de la date de retour
Commande les dérogations,
l’absence et l’arrêt.
Vériez qu’il n’y a pas de programme
mémorisé sur l’application Tydom.
(*)
(*)
20
Page 21
14. Aide à l’utilisation
14.1 Signication des voyants du récepteur
Type de signalisation Diagnostic/Solutions
Le voyant VERT est allumé
xe
Le voyant ROUGE est
allumé xe
Le voyant ROUGE clignote
lentement
Le voyant VERT clignote
(ashs)
Les 2 voyants clignotent
simultanément
Présence alimentation OK.
Le relais est fermé. Le récepteur est en demande de chaue.
Le récepteur est en aente d’association.
Veuillez vous reporter aux chapitres “Association avec l’application Tydom” ou
“Association avec un détecteur d’ouverture” ou “Désassociation/réassociation du
récepteur à l’émeeur».
Le récepteur n’est pas associé. Avant de l’associer, assurez-vous que le
clignotement est de type “1 ash”.
Veuillez vous reporter au chapitre “Désassociation/réassociation du récepteur à
l’émeeur».
Il n’y a pas eu de réception de trames de l’émeeur depuis 1 heure.
Le récepteur fonctionne en mode dégradé (*).
Réveillez l’émeeur en appuyant sur une touche ou en tournant sa molee.
L’achage délant apparaît.
Si le problème persiste, assurez vous que l’émeeur ne soit pas trop éloigné et que
les conditions de pose ont été respectées.
(*) Fonctionnement en mode dégradé :
- Lors du passage en mode dégradé, si la régulation du récepteur était en arrêt, elle reste en arrêt sinon elle passe
en Hors-gel de secours.
- Dans ce mode, une dérogation manuelle est autorisée par appui sur la touche.
3 types de régulation sont disponibles et sont identiés par le clignotement des voyants :
- clignotement 1 ash : Arrêt,
- clignotement 2 ashs : Hors-gel de secours (chaue à 15% du temps),
- clignotement 3 ashs : Confort de secours (chaue à 75% du temps), temporisé à 24h.
Vous pouvez passer de l’un à l’autre par appui bref sur la touche.
14.2 Signalisations sur l’émeeur
- L’écran ache en délement.
Vous venez de réveiller votre Tybox, merci de patienter.
Si le délement dure plus de 5 secondes, vériez que le récepteur est bien sous tension ou pas trop
éloigné de l’émeeur (portée radio).
- L’écran ache les défauts suivants :
Si Def9 et Def13, le symbole
Les défauts sont consultables par appuis sur la touche i ou après un réveil de l’émeeur.
apparait.
Type de
défaut
dEF 00
dEF 09
Diagnostic Solution
Votre émeeur Tybox n’est pas associé à un
récepteur thermique.
Défaut radio ponctuel lors d’échange radio
(réveil, envoi de commande).
Associez l’émeeur à un récepteur thermique.
Veuillez vous reporter au chapitre
“Désassociation/réassociation du récepteur à
l’émeeur».
Il disparaît au prochain réveil de l’émeeur si la
liaison radio est de nouveau fonctionnelle.
21
Page 22
Défaut radio présent depuis plus d’une heure.
dEF 13
dEF 21
- Le récepteur est en panne ou hors tension.
- L’émeeur est trop loin du récepteur.
- Vous utilisez un répéteur qui est peut-être en
panne ou hors-tension.
Votre émeeur Tybox est en mode “sécurité piles
basses”.
- Vériez l’alimentation de votre récepteur.
- Rapprochez l’émeeur du récepteur et/ou
faites un test de la qualité de transmission radio.
Si nécessaire, ajoutez un répéteur.
- Vériez l’alimentation du répéteur.
Changez immédiatement les piles du Tybox.
14.3 Changement des piles
• Le symbole apparaît.
Vous disposez d’environ 1 mois pour changer celles-ci (2 piles alcalines
1,5V de type LR03 ou AAA).
ATTENTION : veillez à bien respecter le sens des piles et leur type (pas de
piles Lithium).
Vous avez environ 30 secondes pour changer les piles avant que le
réglage de l’heure ne soit remis à zéro (dans ce cas, refaire le réglage du
jour et de l’heure).
La conguration et la programmation sont sauvegardées en cas
d’absence prolongée d’alimentation.
Alcalines 1,5V
LR03 (AAA)
1
2
• L’écran ache dEF21.
Vous avez dépassé le délai d’1 mois pour les piles basses.
Vous devez IMPÉRATIVEMENT changer les piles de votre
appareil.
3
4
14.4 Foire aux questions (FAQ)
• Le thermostat s’enclenche alors que la programmation ne le demande pas.
Vous avez sans doute activé la fonction anticipation. Si c’est le cas, il est normal que votre thermostat anticipe la
remontée en température pour aeindre le Confort au moment voulu (voir § Fonction anticipation).
• Le thermostat se coupe alors que la température demandée n’est pas encore aeinte.
Votre thermostat utilise un type de régulation permeant d’anticiper l’inertie des variations de températures pour
calculer au plus juste les besoins en énergie et vous procurer le maximum de Confort.
A l’inverse, an d’anticiper une baisse de température, le chauage peut s’allumer alors que la température
souhaitée est aeinte.
• Les informations achées à l’écran (consigne, mode en cours, état de la amme ou encore symbole “Fenêtre
ouverte”) ne sont pas à jour.
Tybox actualise ses données uniquement au moment du réveil.
Selon la position de la molee, il se met en veille après une période de 30s à 4mn sans action de l’utilisateur.
• Mon thermostat n’ache pas l’heure
En mode connecté (menu 1-10=1), l’achage de l’heure n’est pas disponible.
• Le thermostat ache « Conf »
Vous avez activé la « régulation de la température Confort » par votre radiateur (menu 1-08).
• Le thermostat ache le symbole « »
La date de la prochaine maintenance de la chaudière approche (< 30 jours). Pour connaître le nombre de jours
restant avant maintenance, appuyez plusieurs fois sur la touche i (voir § “Touche Information”).
22
Loading...
