DE’LONGHI
COTTURA
ISTRUZIONI PER L’USO
ISTRUZIONI PER L’INSTALLATORE
FORNO MULTIFUNZIONE
Page 2
Gentile Cliente,
La ringraziamo per la preferenza accordataci con
l’acquisto di un nostro prodotto.
Le avvertenze ed i consigli in seguito descritti,
sono a tutela della sicurezza Sua e degli altri, inoltre Le
permetteranno di usufruire delle possibilità offerteLe
dall’apparecchio.
Conservi con cura questo libretto, Le sarà utile in futuro,
qualora Lei, o chi altri per Lei, avesse dubbi relativi al suo
funzionamento.
Questo apparecchio dovrà essere destinato solo
all’uso per il quale è stato espressamente concepito,
cioè per la cottura di alimenti. Ogni altro uso è da
considerarsi improprio e quindi pericoloso.
Il costruttore declina ogni responsabilità nel caso di
eventuali danni derivanti da un uso improprio, erroneo
od irragionevole dell’apparecchio.
Dichiarazione di conformitá CE
• Questo apparecchio è stato progettato per essere utilizzato solamente come
apparecchio di cottura. Ogni altro uso (riscaldare locali) è da considerarsi improprio e
conseguentemente pericoloso.
• Questo apparecchio è stato concepito, costruito ed immesso sul mercato in conformità ai:
- Requisiti di sicurezza della Direttiva “Bassa Tensione” 2014/35/UE;
- Requisiti di protezione della Direttiva “Compatibilità elettromagnetica” 2014/30/UE;
- Requisiti della Direttiva 93/68/CEE;
- Requisiti della Direttiva 2011/65/UE.
AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI
SENSI DELLA DIRETTIVA EUROPEA 2012/19/UE.
Alla ne della sua vita utile il prodotto non deve esser smaltito insieme ai
riuti urbani. Può essere consegnato presso gli appositi centri di raccolta
differenziata predisposti dalle amministrazioni comunali, oppure presso
i rivenditori che forniscono questo servizio. Smaltire separatamente un
elettrodomestico consente di evitare possibili conseguenze negative per
l’ambiente e per la salute derivanti da un suo smaltimento inadeguato
e permette di recuperare i materiali di cui è composto al ne di ottenere
un importante risparmio di energia e di risorse. Per rimarcare l’obbligo
di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il
marchio del contenitore di spazzatura mobile barrato.
2
Page 3
AVVERTENZE E CONSIGLI IMPORTANTI PER LA SICUREZZA
IMPORTANTE: Questo apparecchio è stato progettato e
costruito solo per la cottura di alimenti in ambito domestico
e pertanto non deve essere utilizzato in un ambiente
commerciale.
La garanzia è da intendersi annullata nel caso in cui
l’apparecchio venga utilizzato in un ambiente comunale,
semi-commerciale o commerciale.
Leggere attentamente le istruzioni prima di installare ed
iniziare ad utilizzare l’apparecchio.
• Questo apparecchio è stato progettato e costruito in conformità
con le normative applicabili per gli apparecchi da cottura
domestici e rispetta tutti i requisiti di sicurezza previsti, comprese
le temperature superciali.
Alcune persone, con maggior sensibilità della pelle, potrebbero
avere una percezione più marcata della temperatura in alcuni
componenti che tuttavia sono sempre entro i limiti consentiti
dalle norme.
La completa sicurezza di un prodotto dipende anche dal
corretto utilizzo, si raccomanda pertanto di prestare sempre
molta attenzione durante l’uso del prodotto, in special modo in
presenza di bambini.
• Dopo aver tolto l’imballaggio assicurarsi dell’integrità
dell’apparecchio e che la porta forno si chiuda correttamente.
In caso di dubbio non utilizzarlo e rivolgersi al fornitore oppure a
personale professionalmente qualicato.
• Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo
espanso, chiodi, reggette, ecc.) non devono essere lasciati alla
portata dei bambini in quanto potenziali fonti di pericolo.
• Alcune apparecchiature sono fornite con lm protettivi applicati
sulle superci di alluminio e di acciaio inox. Tutti questi
lm protettivi devono essere tolti prima dell’utilizzo
dell’apparecchiatura.
3
Page 4
• IMPORTANTE: L’uso di idonei indumenti/guanti protettivi
è raccomandato durante la movimentazione o pulizia
dell’apparecchio.
• Non tentare di modicare le caratteristiche tecniche del prodotto
in quanto l’apparecchio può diventare pericoloso. Il costruttore
declina ogni responsabilità per eventuali danni/inconvenienti
derivanti dal mancato rispetto di questa condizione.
• Non far funzionare l’apparecchio tramite un programmatore
esterno o per mezzo di sistemi di controllo remoto.
• Non effettuare alcuna operazione di pulizia o manutenzione
senza avere preventivamente staccato l’apparecchio dalla rete
di alimentazione elettrica.
• ATTENZIONE: Prima di sostituire la lampadina del forno
assicurarsi che l’apparecchio sia disconnesso dalla rete elettrica
per evitare il rischio di scosse elettriche.
• Non utilizzare pulitrici a getto di vapore perché dell’umidità
potrebbe inltrarsi nell’apparecchio e renderlo pericoloso.
• Non toccare l’apparecchio con mani o piedi bagnati oppure umidi.
• Non usare l’apparecchio a piedi nudi.
• Qualora dovesse decidere di non utilizzare più questo
apparecchio (o dovesse sostituire un vecchio modello), prima
di gettarlo al macero si raccomanda di renderlo inoperante nel
modo previsto dalle normative vigenti in materia di tutela della
salute e dell’inquinamento ambientale, rendendo inoltre innocue
quelle parti suscettibili di costituire un pericolo, specialmente per
i bambini che potrebbero servirsi dell’apparecchio fuori uso per
i propri giochi.
• I vari componenti dell’apparecchio sono riciclabili; smaltirli
in conformità con le norme vigenti nel proprio paese. Se
l’apparecchio deve essere rottamato, rimuovere il cavo di
alimentazione.
• Dopo aver utilizzato l’apparecchio, assicurarsi che i comandi
siano in posizione di spento.
• I bambini con meno di 8 anni di età devono essere tenuti lontani
a meno che non siano continuamente sorvegliati.
4
Page 5
• Questo apparecchio può essere utilizzato da bambini con un’età
minima di 8 anni, da persone con capacità siche, sensoriali o
mentali ridotte o da persone inesperte solo se sotto sorveglianza
durante l’uso, oppure se preventivamente istruite sull’utilizzo
in sicurezza e solamente se informate dei pericoli (che devono
aver ben compreso) legati al prodotto stesso. I bambini non
devono giocare con l’apparecchio. La pulizia e la manutenzione
dell’apparecchio non devono essere fatte da bambini senza la
supervisione di un adulto.
• Il costruttore declina ogni responsabilità per eventuali danni a
persone o cose derivanti da uso improprio, erroneo ed irragionevole
dell’ apparecchio .
• ATTENZIONE: Durante l’uso l’apparecchio e le sue parti accessibili
diventano calde e rimangono calde per un certo tempo dopo l’uso.
– Si deve prestare attenzione a non toccare gli elementi riscaldanti
all’interno del forno.
– La porta forno diventa calda, usare la maniglia.
– Al ne di evitare bruciature e scottature, i bambini devono
essere tenuti lontani.
• Assicurarsi che i cavi di alimentazione di altri prodotti in prossimità
dell’apparecchio non vengano intrappolati nella porta del forno.
• ATTENZIONE: Una volta installato correttamente, il vostro
forno soddisfa tutti gli standard di sicurezza previsti per questa
categoria di prodotto. Tuttavia fare attenzione ad alcune parti
dell’apparecchio (dietro e sotto), perchè queste parti, non essendo
progettate per essere toccate, potrebbero presentare dei bordi o
delle superci potenzialmente pericolosi che potrebbero causare
delle ferite.
• AL PRIMO UTILIZZO DEL FORNO - si consiglia di effettuare le
seguenti operazioni:
– Allestire l’interno del forno come descritto nel capitolo “PULIZIA
E MANUTENZIONE”.
– Accendere il forno vuoto alla massima temperatura per
eliminare tracce di grasso ed odori dagli elementi riscaldanti e
dai componenti.
5
Page 6
– Sconnettere l’apparecchio dalla rete di alimentazione elettrica,
lasciare raffreddare il forno e pulire poi l’interno della cavità
forno con un panno imbevuto di acqua e detersivo neutro;
asciugare poi perfettamente.
• ATTENZIONE: Non utilizzare detersivi molto abrasivi o raschietti
taglienti in metallo per pulire i vetri della porta del forno perché
potrebbero grafarne la supercie, e questo potrebbe provocare
la frantumazione del vetro.
• Non rivestire in nessun caso le pareti del forno con fogli di
alluminio. Non posizionare teglie o la leccarda sul fondo del
forno.
• RISCHIO DI INCENDIO! Non depositare materiale inammabile
nel forno.
• Usare sempre guanti da forno per rimuovere griglie e leccarda (o
vassoi di cottura) dal forno mentre è caldo.
• Non appendere tovaglioli, panni o altro sull’apparecchio o sulla
maniglia del forno perchè potrebbero incendiarsi.
• Pulire regolarmente il forno. Evitare che olio e grasso si
accumulino nel fondo del forno e nella leccarda. Pulire subito le
tracimazioni appena si vericano.
• Non salire sulla porta del forno aperta.
• Aprire sempre la porta del forno rimanendo lontani, attendere la
fuoriuscita di vapore e aria calda, poi estrarre o controllare i cibi
in cottura.
• TRATTAMENTO SICURO DEL CIBO: Lasciare il cibo nel forno
per un periodo di tempo il più breve possibile prima e dopo la
cottura. Questo è per evitare la contaminazione da organismi
che potrebbero provocare avvelenamento da cibo. Fare
particolarmente attenzione nella stagione calda.
• ATTENZIONE: Fare attenzione a NON sollevare l’apparecchio
per la maniglia della porta forno.
• L’apparecchio non deve essere installato dietro ad una porta
decorativa, per evitare un surriscaldamento.

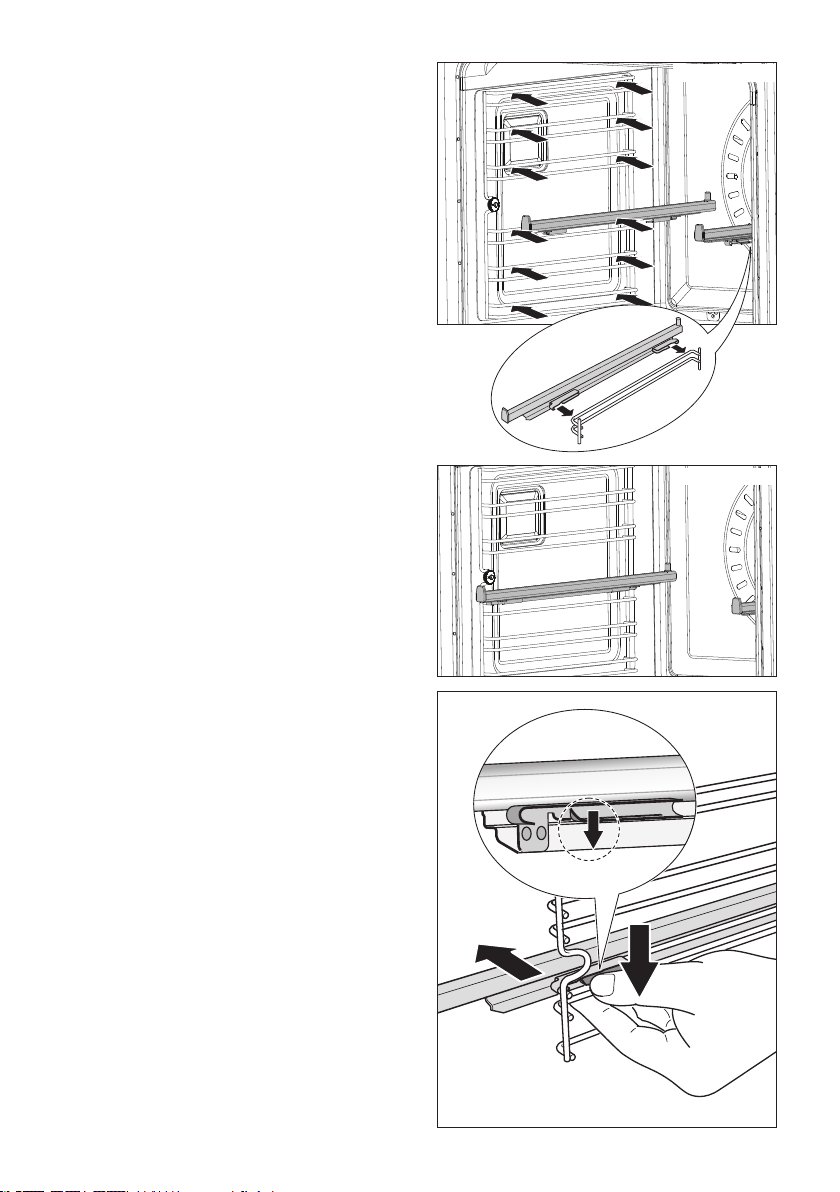

• Gli accessori del forno (es. griglia) devono essere installati
correttamente come indicato a pag. 21.
• Se il cavo di alimentazione è danneggiato deve essere sostituito
da un tecnico del servizio di assistenza autorizzato, per evitare
pericoli.
6
Page 7
ETICHETTATURA ENERGETICA/PROGETTAZIONE ECOCOMPATIBILE
• Regolamento delegato (UE) No.65/2014 della commissione (che integra la direttiva
2010/30/UE del Parlamento europeo e del Consiglio).
• Regolamento (UE) No.66/2014 della commissione (recante misure di esecuzione
della direttiva 2009/125/CE del Parlamento europeo e del Consiglio).
Riferimento ai metodi di misurazione e di calcolo utilizzati per stabilire la conformità alle
speciche di cui sopra:
• Norma EN 60350-1 (forni elettrici).
CONSIGLI PER UN RISPARMIO ENERGETICO DURANTE L’USO
DELL’APPARECCHIO
FORNO
• Controllare che la porta forno si chiuda sempre in modo corretto e che la guarnizione
sia pulita ed in ordine. Durante la cottura aprire la porta del forno solo quando
strettamente necessario per evitare dispersioni di calore (per certe funzioni potrebbe
essere necessario utilizzare il forno con la porta semiaperta, vericare le istruzioni per
il funzionamento del forno).
• Spegnere il forno 5-10 minuti prima del tempo teorico di cottura per recuperare il
calore immagazzinato.
• Si raccomanda di utilizzare tegami idonei per cotture al forno e di modicare
all’occorrenza la temperatura del forno durante la cottura.
7
Page 8

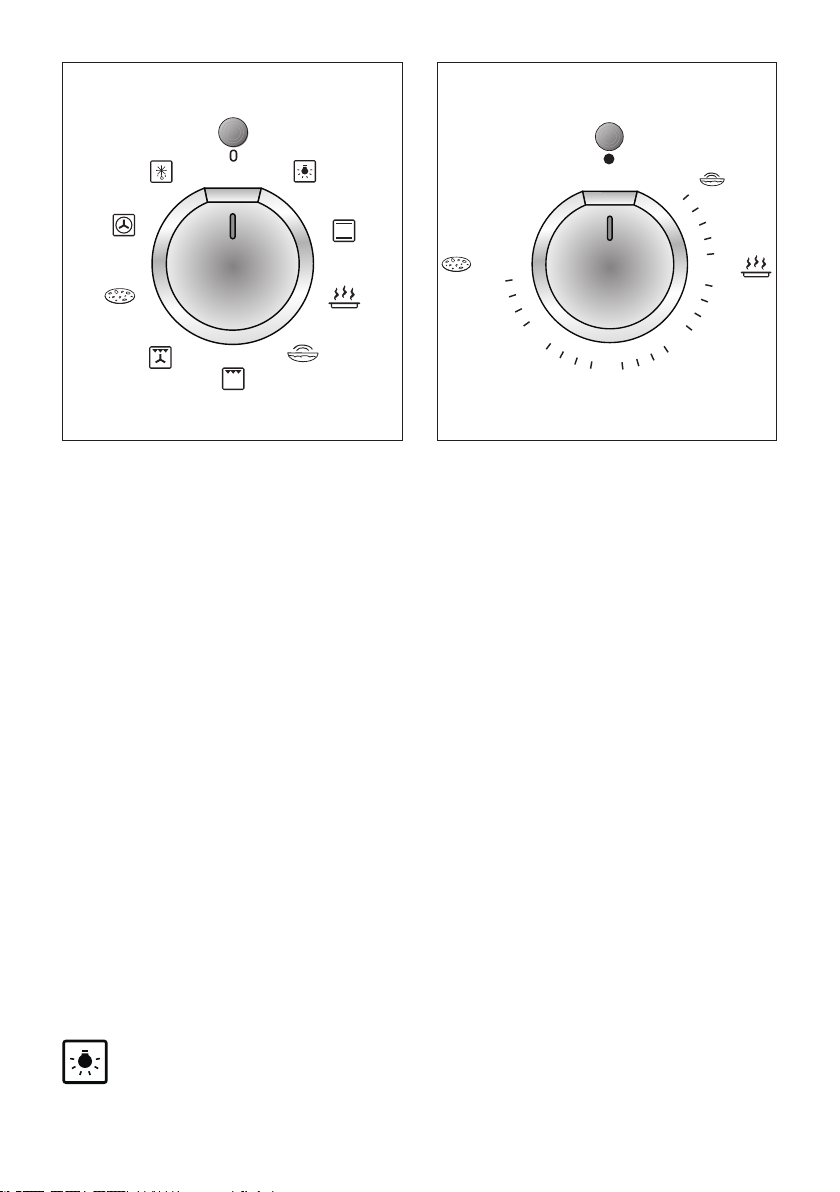

FRONTALE COMANDI
250
300
15
40
100
150
200
30
45
60
75
90
105
120
F °C
1
2
3
4 5
1
Fig. 1.1

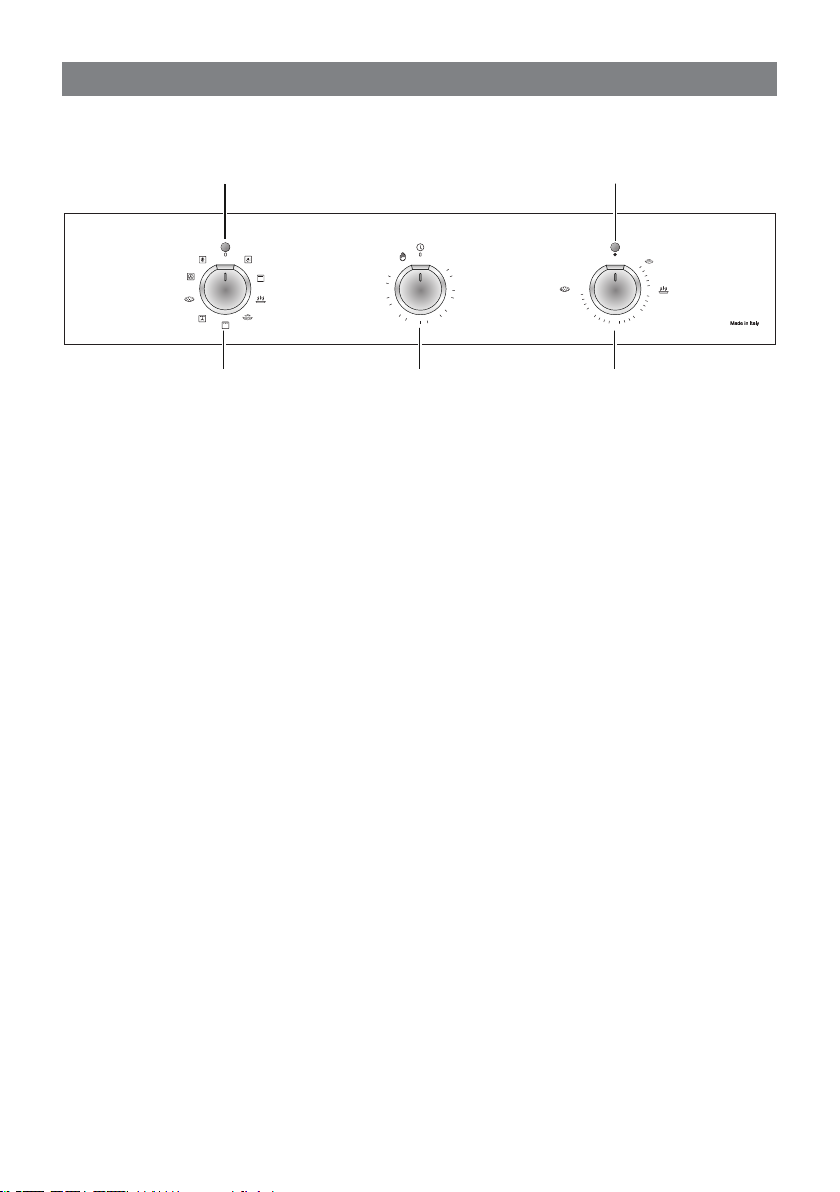

DESCRIZIONE COMANDI
1. Manopola comando selettore funzioni
2. Manopola comando contaminuti a spegnimento automatico
3. Manopola comando termostato
4. Spia di linea
5. Spia temperatura forno
Nota:
Questo apparecchio incorpora un ventilatore di raffreddamento il cui funzionamento può
essere avvertito durante l’uso del forno e del grill.
Il ventilatore può continuare a funzionare per diversi minuti anche dopo che il forno è stato
spento.
Tale ventilatore serve a ridurre la temperatura esterna dell’apparecchio ed a raffreddare i
componenti interni.
8
Page 9
COME USARE IL FORNO
2
Attenzione: La porta del forno diventa
molto calda durante il funzionamento.
Tenere lontano i bambini.
CARATTERISTICHE GENERALI
Come indica la denizione, si tratta di
un forno che presenta delle particolari
caratteristiche dal punto di vista funzionale.
È infatti possibile scegliere tra 8 diversi
tipi di riscaldamento che permettono di
soddisfare ogni esigenza di cottura.
Il forno è dotato di:
• Resistenza inferiore
• Resistenza superiore
• Resistenza grill
• Resistenza circolare
NOTA: Al primo utilizzo, al ne di eliminare
eventuali tracce di grasso dalle resistenze
elettriche, accendere il forno vuoto (come
descritto più avanti) e farlo funzionare:
• per circa 60 minuti nella funzione
(termostato in posizione 250°C);
• per circa 15 minuti nella funzione
(termostato in posizione 250°C);
• per circa 15 minuti nella funzione
(termostato in posizione 200°C).
PRINCIPI DI FUNZIONAMENTO
Il riscaldamento e la cottura nel forno
multifunzione sono ottenuti nei seguenti
modi:
a. per convezione naturale
Il calore è prodotto dagli elementi
riscaldanti superiore ed inferiore.
b. per convezione forzata
Un ventilatore aspira l’aria contenuta
nell’interno del forno, la fa passare
attraverso le spirali di una resistenza
elettrica circolare e la reimmette nel
forno. L’aria calda prima di essere
di nuovo aspirata dal ventilatore per
ripetere il ciclo descritto, avvolge i
cibi posti nel forno provocandone
una cottura rapida e completa in tutti i
punti. È possibile cuocere diversi piatti
contemporaneamente.
c. per convezione semi-forzata
Il calore prodotto dagli elementi
riscaldanti inferiore e superiore viene
distribuito nel forno dal ventilatore.
d. per irraggiamento
Il calore viene irraggiato dalla
resistenza grill a raggi infrarossi.
e. per irraggiamento e ventilazione
Il calore irraggiato dalla resistenza grill
a raggi infrarossi viene distribuito nel
forno dal ventilatore.
f. per ventilazione
Il cibo viene scongelato utilizzando il
ventilatore senza riscaldamento.
ATTENZIONE:
La porta del forno diventa molto calda, aprirla utilizzando la maniglia.
Durante l’uso l’apparecchio diventa molto caldo.
Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all’interno del
forno.
Non rivestire in nessun caso le pareti del forno con fogli di alluminio. Non
posizionare teglie o la leccarda sul fondo del forno.
9
Page 10
250
300
40
100
150
200
°C
F
Fig. 2.1 Fig. 2.2
MANOPOLA DEL TERMOSTATO (g. 2.2)
Per attivare le resistenze del forno, impostare la manopola del selettore funzioni sulla
posizione desiderata e la manopola del termostato sulla temperatura desiderata.
Per selezionare la temperatura è necessario fare corrispondere l’indice della manopola
con il numero scelto.
Le resistenze si accenderanno o si spegneranno automaticamente secondo il bisogno di
energia determinato dal termostato.
Il funzionamento degli elementi riscaldanti viene segnalata da una luce posta sopra la
manopola.
MANOPOLA DEL SELETTORE FUNZIONI (g. 2.1)
Ruotare la manopola in senso orario per impostare il forno per una delle seguenti funzioni:
ILLUMINAZIONE DEL FORNO
Ruotando la manopola su questa posizione si accende soltanto la lampada del forno.
In tutte le funzioni di cottura la lampada rimane sempre accesa.
10
Page 11
COTTURA TRADIZIONALE A CONVEZIONE
Si accendono gli elementi riscaldanti inferiore e superiore.
Il calore si diffonde per convezione naturale e la temperatura può essere regolata con la
manopola del termostato tra 40°C e 250°C.
È necessario preriscaldare il forno prima di inserire il cibo da cuocere.
MANTENIMENTO IN TEMPERATURA - CALORE DAL BASSO
Si accende soltanto l’elemento riscaldante inferiore.
Il calore si diffonde per convezione naturale e la temperatura può essere regolata con la
manopola del termostato tra 40°C e 100°C massimo ( ).
LIEVITAZIONE - CALORE DALL’ALTO
Si accende soltanto l’elemento riscaldante superiore.
Il calore si diffonde per convezione naturale e la temperatura può essere regolata con la
manopola del termostato tra 40°C e 250°C massimo.
COTTURA AL GRILL
Si accende la resistenza elettrica a raggi infrarossi.
Il calore si diffonde per irraggiamento.
Da usare con la manopola del termostato nella posizione tra 40°C e 200°C massimo e con
la porta del forno chiusa.
Per un corretto uso vedere il capitolo “COTTURA AL GRILL TRADIZIONALE”.
11
Page 12
COTTURA AL GRILL VENTILATO
Si accendono il grill a raggi infrarossi ed il ventilatore.
Il calore si diffonde principalmente per irraggiamento ed il ventilatore lo distribuisce poi su
tutto il forno.
Il forno va utilizzato con la porta chiusa e la temperatura può essere regolata con la
manopola del termostato tra 40°C e 200°C massimo.
E’ necessario preriscaldare il forno per circa 5 minuti.
Per consigli d’uso vedere il capitolo “COTTURA ALLA GRIGLIA E GRATINATURA”.
PIZZA - COTTURA A CONVEZIONE CON VENTILAZIONE
Si accendono gli elementi riscaldanti superiore e inferiore ed il ventilatore.
Il calore proveniente dall’alto e dal basso viene diffuso per convezione con ventilazione.
La temperatura può essere regolata con la manopola del termostato tra 40°C e 300°C
massimo.
COTTURA AD ARIA CALDA
Si accendono la resistenza circolare ed il ventilatore. Il calore si diffonde per convezione
forzata e la temperatura può essere regolata con la manopola del termostato tra 40 e 250°C.
Non è necessario preriscaldare il forno.
SCONGELAMENTO DI CIBI SURGELATI
Si accende soltanto il ventilatore del forno.
Da usare con la manopola del termostato in posizione “ ” anche perché altre posizioni
non avrebbero nessun effetto.
Lo scongelamento avviene per semplice ventilazione senza riscaldamento.
12
Page 13
CONSIGLI DI COTTURA
STERILIZZAZIONE
La sterilizzazione dei cibi da conservare in
vasi si effettua, a recipienti pieni e chiusi
ermeticamente, nel seguente modo:
a. Portare il commutatore nella posizione
.
b. Portare la manopola del termostato
nella posizione 185°C e preriscaldare
il forno.
c. Riempire la leccarda di acqua calda.
d. Disporre i vasi nella leccarda facendo
attenzione che non entrino in contatto
tra loro, e dopo aver bagnato con
acqua i coperchi, chiudere il forno e
portare la manopola del termostato
nella posizione 135°C.
A sterilizzazione iniziata, cioé quando
si incominciano ad intravvedere delle
bollicine nei vasi, spegnere il forno e
lasciare raffreddare.
COTTURA CONTEMPORANEA Dl
CIBI DIVERSI
Il forno alla posizione e
selettore funzioni permette di cuocere
contemporaneamente diversi cibi eterogenei.
Si possono cuocere contemporaneamente
cibi come del pesce, una torta e della carne
senza che gli aromi e i sapori si mescolino.
Le uniche precauzioni da prendere sono le
seguenti:
• Le temperature di cottura devono
essere le più vicine possibili, con una
differenza massima di 20°C - 25°C tra
i diversi cibi.
• L’introduzione dei diversi piatti nel
forno dovrà essere fatta in momenti
diversi in funzione del tempo di cottura
di ogn’uno. Risulta evidente, con
questo tipo di cottura, il risparmio di
tempo e di energia che si ottengono.
RIGENERAZIONE
Portare il commutatore nella posizione
ed il termostato nella posizione 150°C. Il pane
ritornerà fragrante se inumidito con qualche
goccia d’acqua e messo nel forno per circa
10 minuti alla massima temperatura.
del
ARROSTO
Per ottenere un arrosto classico cotto a
puntino in tutte le sue parti, é necessario
ricordare:
• che é consigliabile mantenere una
temperatura tra 180° e 200°C;
• che il tempo di cottura dipende dalla
quantità e dalla qualità dei cibi.
COTTURA AL GRILL TRADIZIONALE
Accendere il grill, come spiegato
nei paragra precedenti e lasciare
preriscaldare per circa 5 minuti con la porta
chiusa.
Introdurre i cibi da cuocere posizionando la
griglia il più vicino possibile al grill.
Per la raccolta dei sughi di cottura inserire
la leccarda sotto alla griglia.
Grigliare con la porta del forno chiusa.
COTTURA ALLA GRIGLIA E
GRATINATURA
Alla posizione del selettore funzioni
la grigliatura può essere effettuata senza
il girarrosto perché l’aria calda avvolge
completamente il cibo da cuocere.
Portare il termostato nella posizione
tra 40°C e 200°C massimo e dopo
avere preriscaldato il forno, appoggiare
semplicemente il cibo sulla griglia.
Chiudere la porta e lasciare funzionare il
forno no a grigliatura avvenuta.
Aggiungendo qualche ricciolo di burro
prima della ne della cottura si ottiene
l’effetto dorato della gratinatura.
Grigliare con la porta del forno chiusa.
Utilizzare il grill per massimo 60 minuti
alla volta.
Attenzione: Quando il grill è in funzione
le parti accessibili possono diventare
calde. Tenere i bambini a distanza.
Attenzione: Le parti esterne del
forno diventano molto calde durante
il funzionamento. Tenere lontano i
bambini.
13
Page 14

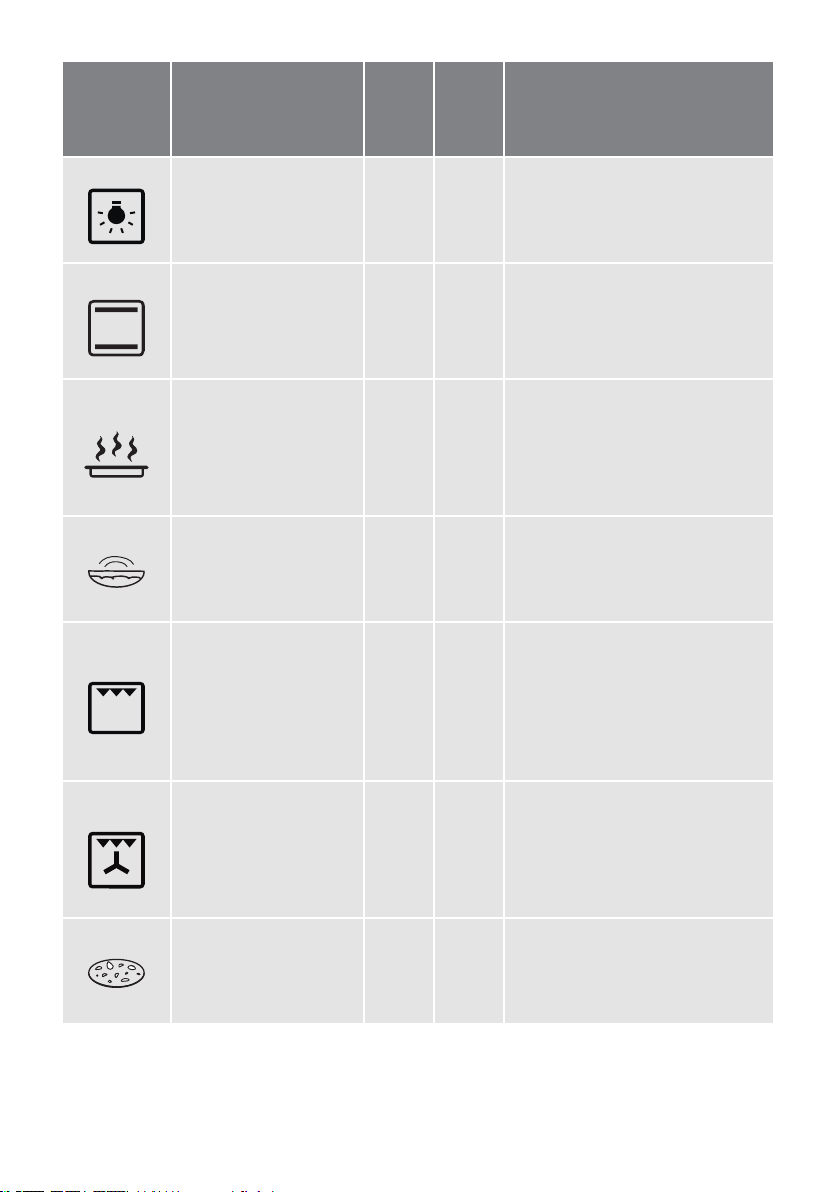

FUNZIONE NOME FUNZIONE TEMP.
MIN.
(°C)
TEMP.
MAX.
(°C)
DESCRIZIONE DELLA
FUNZIONE E CIBI CONGLIATI
PER LA COTTURA
ILLUMINAZIONE DEL
FORNO
COTTURA
TRADIZIONALE A
CONVENZIONE
MANTENIMENTO IN
TEMPERATURA
(equivale a calore dal
basso)
LIEVITAZIONE
(equivale a calore
dall’alto)
COTTURA AL GRILL 40 200
COTTURA AL GRILL
VENTILATO
40 250
40 100
40 250
40 200
Permette di illuminare l'interno
del forno per controllare lo stato
di cottura dei cibi
Meringhe, Soufés, Bignè
alla crema, Torte, Biscotti,
Cheesecake, Torte Salate,
Lasagne, Cannelloni, Pasticci di
Carne o Patate, Pane
Il calore proveniente solo dal
basso consente di completare
le cotture che necessitano di
una maggiore temperatura
alla base come torte salate,
crostate, dolci
Per far lievitare velocemente e
in modo omogeneo tutti i tipi di
impasti farinacei e pasta fresca
fatta in casa
Ideale per grigliare o gratinare
le pietanze che necessitano
di un elevata temperatura
superciale come pollo arrosto,
bistecche di vitello o manzo,
letto, hamburger, verdure
grigliate
La ventola combinata col
grill esalta e velocizza le
operazioni di grigliatura e
gratinatura, distribuendo meglio
il calore e impedendo bruciature
superciali degli alimenti
14
PIZZA (equivale
cottura a convenzione
con ventilazione)
40 300
Per tutti i tipi di Pizza sia fresche
che surgelate
Page 15
cibi che devono essere ben
COTTURA AD ARIA
CALDA
SCONGELAMENTO 0 0
40 250
cotti all’esterno e morbidi o
rosei all’interno; per esempio:
lasagne, agnello, roast-beef,
pesci interi, ecc
Azionando solo la ventola si crea
un circolo di aria a temperatura
ambiente all'interno del forno che
aiuta a scongelare velocemente
tutti i cibi surgelati
PIZZA STONE
CONSIGLI SU COME USARE AL MEGLIO E MANTENERE SEMPRE PERFETTA
LA PIETRA REFRATTARIA PER PANE E PIZZA
Il Pizza Stone è una pietra refrattaria realizzata con minerali totalmente naturali resistente
alle alte temperature (oltre i 600°C), che vi permette di cuocere pane, focacce, torte salate
e qualunque prodotto farinaceo, soprattutto le pizze, nel vostro forno domestico dandovi
la stessa qualità e i medesimi risultati che ottengono i professionisti in panici e pizzerie.
Due sono i segreti di questa pietra:
1. Grazie ai suoi milioni di pori, la pietra assorbe l’umidità dell’impasto durante la cottura
facendo sì che la pasta di pani e pizze si asciughi correttamente diventando croccante
e friabile, soprattutto lungo la crosta.
2. Trattiene il calore durante il preriscaldamento nel forno per poi rilasciarlo durante la
cottura in modo intenso, omogeneo e costante, favorendo così un’uniforme cottura
della pizza al suo interno. Grazie a questa pietra non avrete più impasti semi cotti e
ancora crudi alla base!
SEGUITE QUESTA GUIDA DI POCHI PASSI PER AVERE PIZZE PERFETTE E COTTE
IN POCHI MINUTI!
1. APPOGGIARE IL PIZZA STONE CON LA FACCIA LISCIA RIVOLTA VERSO L’ALTO
SOPRA UNA GRIGLIA. Posizionare la griglia sul terzo livello del telaio partendo dal
basso, circa a metà altezza dell’interno del forno.
2. ACCENDERE E PRERISCALDARE IL FORNO ASSIEME ALLA PIETRA POSTA AL
SUO INTERNO. Selezionare la funzione PIZZA (che equivale ad una cottura a
convenzione) e selezionare la temperatura di 300°C. Lasciare quindi preriscaldare
il tutto per almeno 30 minuti. Mentre si aspetta, si può nel frattempo impastare o
preparare il sugo e gli ingredienti da mettere sulla pizza
15
Page 16
3. UNA VOLTA CHE IL FORNO SARÀ CALDO DOPO ALMENO UNA MEZZ’ORA,
INSERIRE LA PIZZA E POSIZIONARLA SOPRA IL PIZZA STONE. Non c’è bisogno di
mettere farina né di ungere la pietra con grassi né olei di alcun tipo sul Pizza Stone, la
pizza non si attaccherà grazie alla pietra stessa. Potrete cuocere così senza grassi.
4. LASCIARE QUOCERE PER POCHI MINUTI. Dipende sempre comunque dai gusti
personali se la si vuole più o meno morbida. Si noterà visivamente che la pizza è cotta
anche perché avrà i bordi rialzati, croccanti e di colore marroncino.
5. A COTTURA TERMINATA LASCIARE LA PIETRA NEL FORNO FINCHÉ NON
TORNERÀ COMPLETAMENTE FREDDA. Si consiglia di tenere riposta la pietra
sempre nel forno, dato che può conferire un effetto “forno in pietra” che aiuta a trattenere
e poi a rilasciare il calore più uniformemente. Si possono mettere le pirole, pentole,
casseruole e vassoi per i biscotti direttamente sulla pietra in quanto assorbe il calore,
perciò la si può usare anche a forno spento (risparmiando energia) per mantenere
caldo l’interno del forno e tenere caldi i cibi senza dover tenere acceso il forno.
CONSIGLI PER LA PULIZIA E IL MANTENIMENTO DEL PIZZA STONE NEL
TEMPO
Non preoccuparsi se la pietra si macchia. E’ del tutto normale, e comunque inevitabile,
a causa del materiale di natura poroso. Non tentare di lavarlo via, perché rimarrà per
sempre, anzi questo rappresenterà dei “punti esperienza”, qualcosa che si può sfoggiare
per rivendicare le proprie abilità culinarie. Come certi strumenti da cucina, più la si usa, più
invecchia dando risultati sempre migliori.
Massima igiene e sicurezza. La pietra del Pizza Stone è totalmente naturale, sicura e
certicata e molto igienica, grazie alla elevata temperatura a cui è sottoposta la piastra
durante ogni fase di riscaldamento, si “sterilizzerà” da sola.
Usare se necessario uno strumento come una spatola di metallo o coltello per
eliminare ogni residuo dalla supercie della pietra (es. mozzarella bruciacchiata).
Ovviamente lo si deve fare dopo avere vericato che la pietra sia abbastanza fredda per
essere maneggiata.
Non usare mai il detersivo per i piatti sulla pietra. Deve essere lavata solo con acqua.
Usare solo una spugna pulita bagnata e stronarla sulla pietra per togliere via i residui di
cibo. Non cercare di rimuovere l’unto dalla pietra, così come le macchie scure dovute alla
combustione della pasta, non verranno via data la porosità della pietra. Anzi, lasciare l’olio
sulla pietra consente di avere un trattamento di supercie che la rende “antiaderente” e più
facile da usare.
Non lasciare la pietra in ammollo. Una semplice passata è più che sufciente. Se la
pietra assorbe troppa umidità a freddo, potrebbe rompersi la prossima volta che la si
scalda in forno.
Non usare mai burro o altri grassi per cuocere su pietra. Si rischia oltre di farli bruciare
anche di creare fumo all’interno del forno.
Per preparare una pizza o del pane è fondamentale ovviamente preparare un impasto di
acqua, lievito e farina, che serve far lievitare all’interno di un contenitore per delle ore prima
di poterlo condire ed infornare.
16
Page 17
Con il forno De’Longhi è possibile velocizzare anche i tempi di lievitazione
dell’impasto.
FUNZIONE LIEVITAZIONE
Grazie alla funzione lievitazione è possibile più che dimezzare i tempi di lievitazione degli
impasti, e li rende più omogenei, elastici e facili da lavorare.
Rispetto ad una lievitazione fatta sopra un mobile all’interno di una stanza, l’impasto fatto
lievitare nel forno con la nostra funzione dedicata, crescerà meglio e più velocemente,
facendovi risparmiare tempo e preparandovi un impasto perfetto e adatto a preparare
pizze gustose, morbide e fragranti.
Inserire la palla di impasto in un contenitore di plastica o vetro da forno, e posizionare il
contenitore sopra una griglia all’interno del forno, a metà altezza.
Selezionare con la manopola la funzione “lievitazione” tramite l’icona dedicata e allo stesso
tempo regolare la temperatura a 40 gradi, selezionando con l’altra manopola l’icona del
termostato.
Lasciare lievitare nel forno acceso per almeno 3 ore, ma dipenderà molto dal tipo di
impasto e dal tipo di farina che avrete impastato, e anche dalla temperatura dell’ambiente
della stanza se per esempio è estate oppure inverno. Capirete che l’impasto è pronto se
ha raddoppiato il proprio volume e al tatto risulterà morbido ed elastico.
COTTURA DEL PANE
Grazie al Pizza Stone è possibile cuocere tutti i tipi di pane e di farinacei, con risultati ottimi.
Croccanti, fragranti, asciutti e morbidi.
La funzione ideale consigliata è “COTTURA TRADIZIONALE A CONVENZIONE” a
250°C. Per raggiungere prima la temperatura durante il preriscaldamento, si consiglia di
selezionare la funzione “cottura a convenzione con ventilazione (cioè la funzione PIZZA)”,
e lasciare preriscaldare per almeno 25 minuti sempre alla temperatura di 250° C. Poi
quando è ora di infornare, selezionare la funzione STATICO.
NON USARE la funzione pizza e non impostare la temperatura sopra i 250° C in quanto
brucerebbe il pane e lo lascerebbe crudo all’interno. L’impasto del pane è molto compatto
e pieno, e deve quindi cuocere omogeneamente richiedendo perciò cotture intense ma
prolungate in modo che abbia il tempo di cuocere bene a lungo, e non troppo velocemente.
17
Page 18
PIATTO DOLCI o
Il Piatto Dolci in alluminio è un ottimo accessorio utile alla perfetta cottura di tutti i tipi di
dolci ed è simile a quello usato dai pasticceri professionisti. Interamente fatto in alluminio
risulta molto leggero e maneggevole. Grazie alla sua struttura conduce meglio il calore
uniformandolo sulla sua intera supercie, in modo da non creare punti più o meno caldi di
altri come invece accade con la classica leccarda smaltata.
Le torte e i pasticcini per esempio cuoceranno in maniera uniforme e costante grazie al
Piatto Dolci. Per di più la sua sionomia fatta senza angoli su due lati, permette il migliore
circolo ed afusso di aria calda nel forno in modo che tutti i lati dei dolci siano irradiati dal
calore che ha libertà di circolazione.
Il Piatto Dolci è anche molto ergonomico e la sua forma permette di posizionarci sopra
anche i dolci dalle composizioni più delicate, prendendoli da sotto e facendoli scivolare
dentro il Piatto Dolci a mo’ di spatola, senza dover quindi per forza prendere i dolce e
sollevarlo per poi posizionarlo dentro la teglia correndo il rischio di romperlo. Essendo in
allumino si consiglia di non lavarlo in lavastoviglie perché come ogni materiale in alluminio
può macchiarsi irreparabilmente. E’ altresì consigliato di non tagliare con lame aflate i
dolci direttamente sul Piatto Dolci in modo da non grafarne la supercie.
La funzione ideale per cuocere i dolci, come torte o crostate è la funzione “COTTURA AD
ARIA CALDA” o “COTTURA TRADIZIONALE A CONVEZIONE”.
18
Page 19
CONTAMINUTI A SPEGNIMENTO AUTOMATICO
3
CONTAMINUTI A SPEGNIMENTO
AUTOMATICO (g. 3.1)
La sua funzione è quella di fare funzionare
il forno per una durata prestabilita.
1. Messa in funzione.
Dopo avere regolato commutatore
e termostato del forno sulla funzione
e temperatura prescelta, ruotare
la manopola del contaminuti a
spegnimento automatico in senso
orario no al tempo di cottura
desiderato (max 120 minuti).
Trascorso il tempo impostato, il
contaminuti a spegnimento automatico
sarà ritornato nella posizione “0” ed il
forno si spegnerà automaticamente.
2. Posizione manuale.
Se il tempo di cottura è più lungo delle
due ore programmabili, oppure se si
desidera usare manualmente il forno
spegnendolo quando si vuole, bisogna
ruotare la manopola nella posizione .
105
120
90
75
15
30
45
60

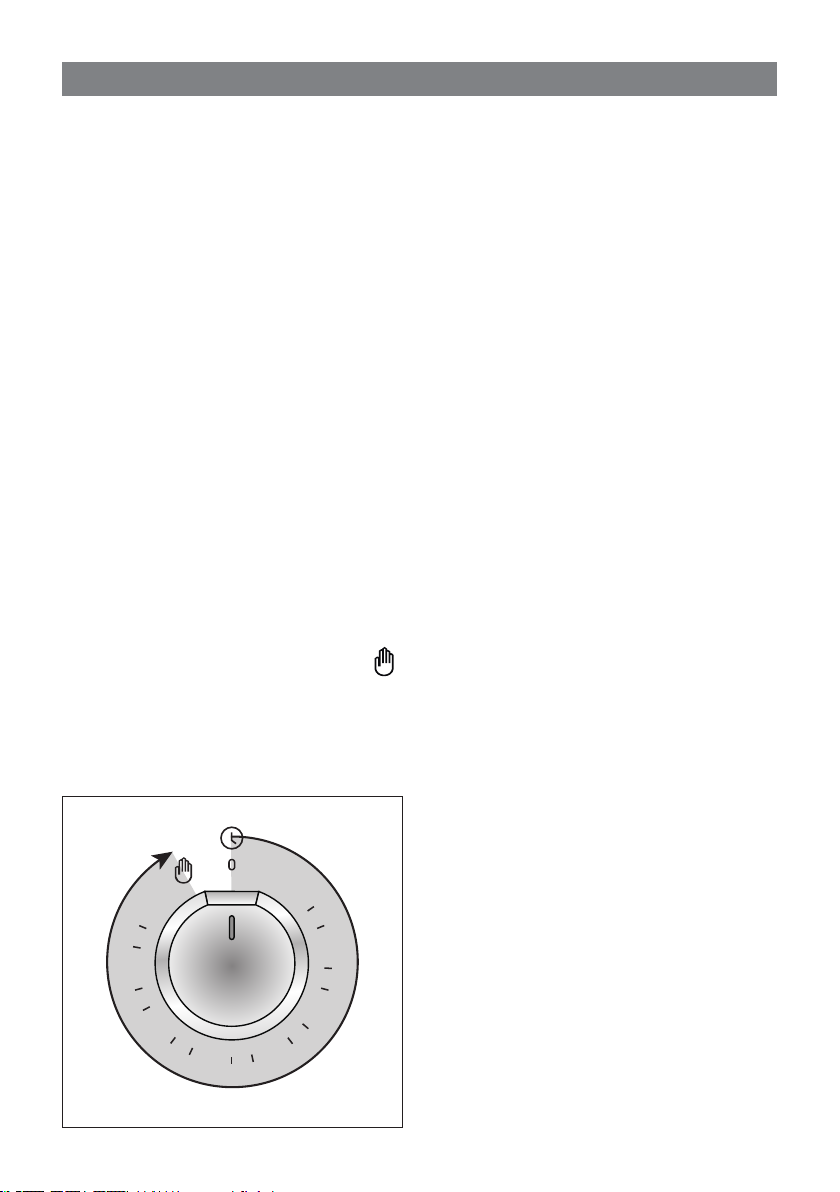

Fig. 3.1
19
Page 20
PULIZIA E MANUTENZIONE
4
CONSIGLI GENERALI
• Importante: Prima di procedere alla
pulizia del forno disinserirlo dalla
rete elettrica ed attendere che si sia
raffreddato.
• È consigliabile effettuare le operazioni
di pulizia quando l’apparecchiatura è
raffreddata, specialmente per le parti
smaltate.
• Evitare di lasciare sulle superci
sostanze acide (succo di limone,
aceto, ecc.).
• Evitare l’uso di prodotti per la pulizia a
base di cloro o acidi.
• Importante: l’uso di indumenti
protettivi / guanti è raccomandato
durante la manipolazione o la
pulizia dell’apparecchio.
ATTENZIONE:
Una volta installato correttamente, il
vostro forno soddisfa tutti gli standard
di sicurezza previsti per questa
categoria di prodotto.
Tuttavia fare attenzione ad alcune
parti dell’apparecchio (dietro e sotto),
perchè queste parti, non essendo
progettate per essere toccate,
potrebbero presentare dei bordi o delle
superci potenzialmente pericolosi che
potrebbero causare delle ferite.
PARTI SMALTATE
Tutte le parti smaltate devono essere
lavate per mezzo di una spugna, con acqua
saponata, o altri prodotti che non siano
abrasivi.
Asciugare preferibilmente con un panno
morbido.
Sostanze acide quali succo di limone,
conserva di pomodoro, aceto e simili,
se lasciati a lungo intaccano lo smalto
rendendolo opaco.
SUPERFICI IN ACCIAIO INOX PARTI
IN ALLUMINIO, VERNICIATE O
SUPERFICI SERIGRAFATE
Pulire con prodotto idoneo. Asciugare
sempre accuratamente.
IMPORTANTE: La pulizia di queste parti
deve essere eseguita con molta cura per
evitare graf ed abrasioni.
Si consiglia di utilizzare un panno morbido e
sapone neutro.
ATTENZIONE: non utilizzare sostanze
abrasive o detergenti non neutri
perchè potrebbero danneggiare
irreparabilmente la supercie.
FRONTALE COMANDI IN VETRO
(Modelli con frontale comandi in vetro)
Pulire con un prodotto idoneo. Asciugare
sempre accuratamente.
Non utilizzare detersivi molto abrasivi o
raschietti taglienti in metallo per pulire il vetro
del frontale comandi perché potrebbero
grafarne la supercie, e questo potrebbe
provocare la frantumazione del vetro.
Importante: La ditta costruttrice declina ogni responsabilità per eventuali danni
causati da prodotti non idonei utilizzati per la pulizia dell’apparecchio.
Non depositare oggetti inammabili nel forno.
Non utilizzare pulitrici a getto di vapore perché dell’umidità potrebbe inltrarsi
nell’apparecchio e renderlo pericoloso.
Non utilizzare detersivi molto abrasivi o raschietti taglienti in metallo per pulire
il vetro della porta del forno perché potrebbero grafarne la supercie, e questo
potrebbe provocare la frantumazione del vetro.
20
Page 21
Traverso posteriore Arresto di sicurezza
INTERNO FORNO
Il forno va sempre pulito dopo l’utilizzo, quando si
è raffreddato. La cavità deve essere pulita usando
un detergente delicato e acqua calda. Prodotti
chimici specici per la pulizia dell’interno del forno
possono essere usati soltanto dopo avere letto
attentamente le avvertenze e le raccomandazioni
del produttore e dopo avere effettuato una prova
su una piccola supercie della cavità del forno.
Non utilizzare detersivi abrasivi, pagliette o
spugne abrasive.
NOTA: La ditta costruttrice declina ogni
responsabilità per eventuali danni causati da
prodotti chimici o abrasivi utilizzati per la pulizia.
Attendere il raffreddamento del forno e
prestare particolare attenzione a non toccare
gli elementi riscaldanti all’interno del forno.

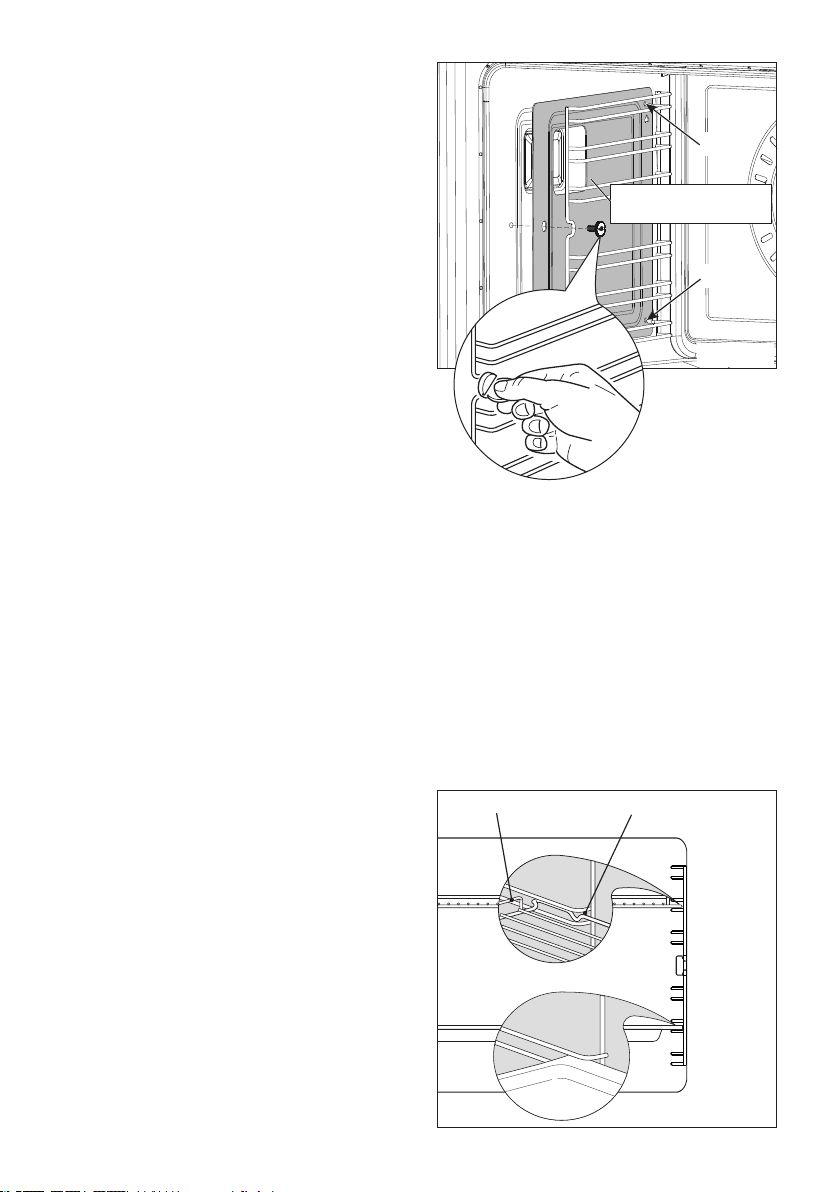

MONTAGGIO DELLE GRIGLIE DEL
FORNO
Fissaggio dei pannelli autopulenti
catalitici nei telai laterali (soltanto su
alcuni modelli)
• Assicurarsi che i pannelli siano montati
correttamente (con la freccia rivolta
verso l’alto): l’apertura deve essere in
corrispondenza della luce (soltanto su
alcuni modelli) ed il foro per la vite di
ssaggio deve essere rivolto verso la
parte frontale del forno.
• Fare passare le estremità posteriori
(rebbi) del telaio laterale attraverso i fori
nel pannello catalitico.
Fissaggio dei telai laterali
• Inserire le estremità posteriori (rebbi)
del telaio laterale nei fori “A” nella parte
posteriore del forno (g. 4.1).
• Far coincidere l’occhiello anteriore del
telaio laterale con il foro di ssaggio ed
avvitare la vite.
• Inlare in mezzo alle guide dei telai laterali
la leccarda e la griglia come in (g. 4.2).
La griglia va montata in modo che l’arresto
di sicurezza, che ne evita l’estrazione
accidentale, sia rivolto verso l’interno del
forno; il traverso posteriore deve essere
rivolto verso l’interno della cavità.
• Lo smontaggio si effettua operando
all’inverso.
A
FORO PER LUCE LATERALE
(soltanto su alcuni modelli)
A
Fig. 4.1
Fig. 4.2
21
Page 22
CONSIGLI PER L’USO E LA
MANUTENZIONE DEI PANNELLI
AUTOPULENTI CATALITICI
(soltanto su alcuni modelli)
I pannelli autopulenti sono ricoperti di uno
speciale smalto microporoso che assorbe
ed autoelimina gli schizzi di olio e grasso
durante le normali cotture sopra i 200°C.
Se dopo cotture di cibi molto grassi i
pannelli sono ancora sporchi, fare
funzionare il forno vuoto alla massima
temperatura per circa 30 minuti.
Questi pannelli non necessitano di pulizia,
tuttavia periodicamente é buona norma
estrarli dal forno e spolverarli con un panno
morbido e umido.
Non lavarli né pulirli con prodotti
abrasivi o prodotti contenenti acidi o
alcali.
I pannelli laterali sono reversibili e quando
lo smalto microporoso si é degradato
possono essere girati dall’altro lato.
FILTRO ANTI-GRASSO (soltanto su
alcuni modelli)
• Uno speciale ltro è previsto nella
parte posteriore del forno per catturare
particelle di grasso che si sviluppano
soprattutto quando si arrostisce della
carne. Il ltro va agganciato alla parete
posteriore del forno come illustrato in
gura 4.3.
• Questo ltro deve essere tolto quando
si cuociono dolci, torte, ecc.
• Pulire il ltro dopo ogni cottura!
Il ltro deve essere rimosso per
la pulizia e può essere lavato
regolarmente con acqua calda e
sapone. Pulire sempre il ltro dopo
ogni cottura perchè residui solidi che si
depositano potrebbero compromettere
le prestazioni del forno.
• Asciugare perfettamente il ltro prima
di rimontarlo.

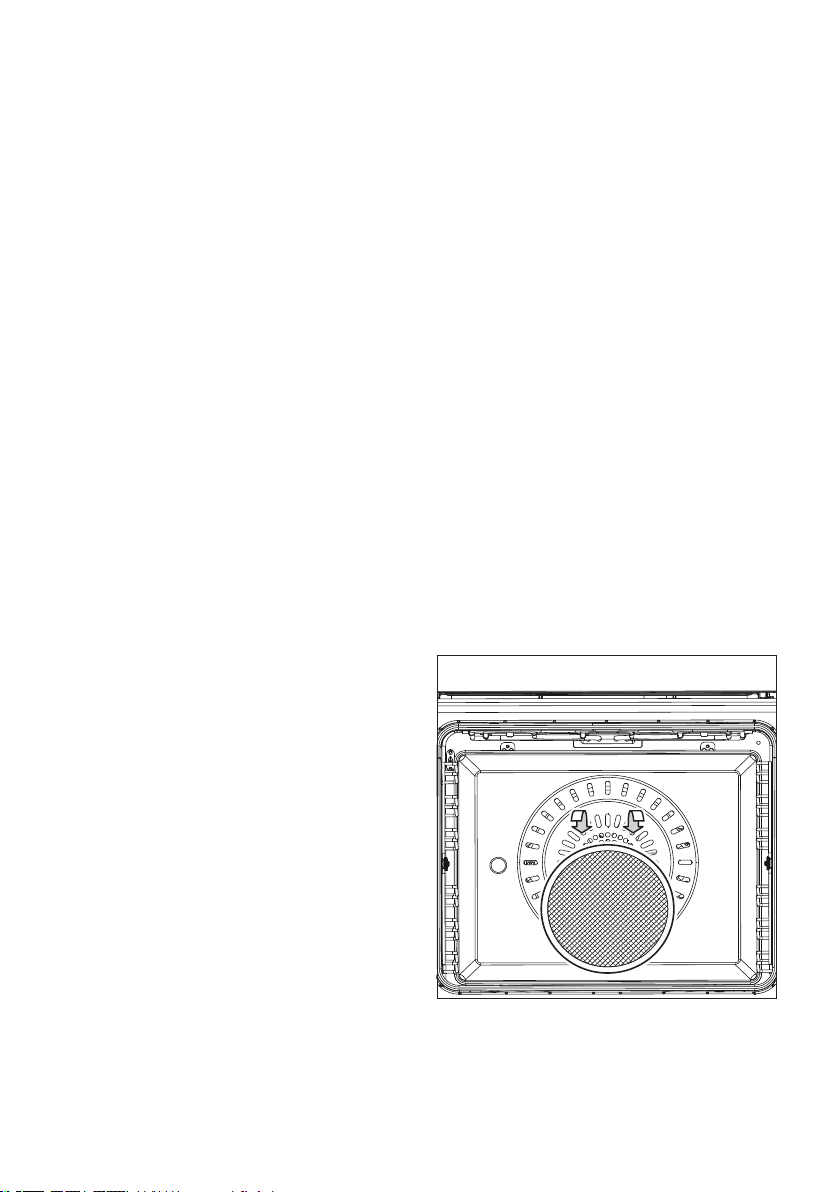

Fig. 4.3
22
Page 23
SLITTE SCORREVOLI TELESCOPICHE
(Solo per alcuni modelli)
Le slitte scorrevoli rendono sicuro e facile
l’inserimento e l’estrazione delle griglie del
forno.
Si bloccano quando sono estratte alla
massima posizione.
Importante! Le slitte scorrevoli vanno
agganciate ai telai laterali del forno facendo
attenzione a:
• Agganciare le slitte ai rebbi superiori
dei telai laterali. Non possono essere
agganciate ai rebbi inferiori.
• Le slitte devono scorrere verso la porta
del forno.
• Ogni coppia di slitte va montata su
ambedue i lati del forno; una slitta sul
telaio destro e l’altra sul telaio sinistro.
• Da ambo i lati le slitte devono essere
sullo stesso livello.
Per agganciare le slitte scorrevoli ai telai
laterali:
• Avvitare i telai laterali alle pareti del forno
(g. 4.1).
• Posizionare correttamente le slitte
scorrevoli sul rebbio superiore dei telai
laterali e premere (g. 4.4); si avvertirà
lo scatto di aggancio delle clips al rebbio.
Per smontare le slitte scorrevoli:
• Smontare i telai laterali svitando le viti
che li ssano (g. 4.5).
• Girare i telai laterali in modo che le slitte
siano rivolte verso il basso.
• Individuare le clips di aggancio delle
slitte scorrevoli; sono quelle alette che
sono agganciate ai rebbi dei telai laterali
(freccia 1 di g. 4.6).
• Tirare le clips per sganciare il rebbio dei
telai laterali (freccia 2 di g. 4.6).
Pulizia delle slitte scorrevoli:
• Pulire le slitte scorrevoli telescopiche
con un panno umido pulito e un liquido
detergente neutro.
• Non lavarle nella lavastoviglie,
immergerle in acqua saponosa o usare
detergenti per forni.
Fig. 4.4
Fig. 4.5
Fig. 4.6
1
2
1
23
Page 24
RESISTENZE SUPERIORI RECRINABILI (SOLO PER ALCUNI MODELLI)

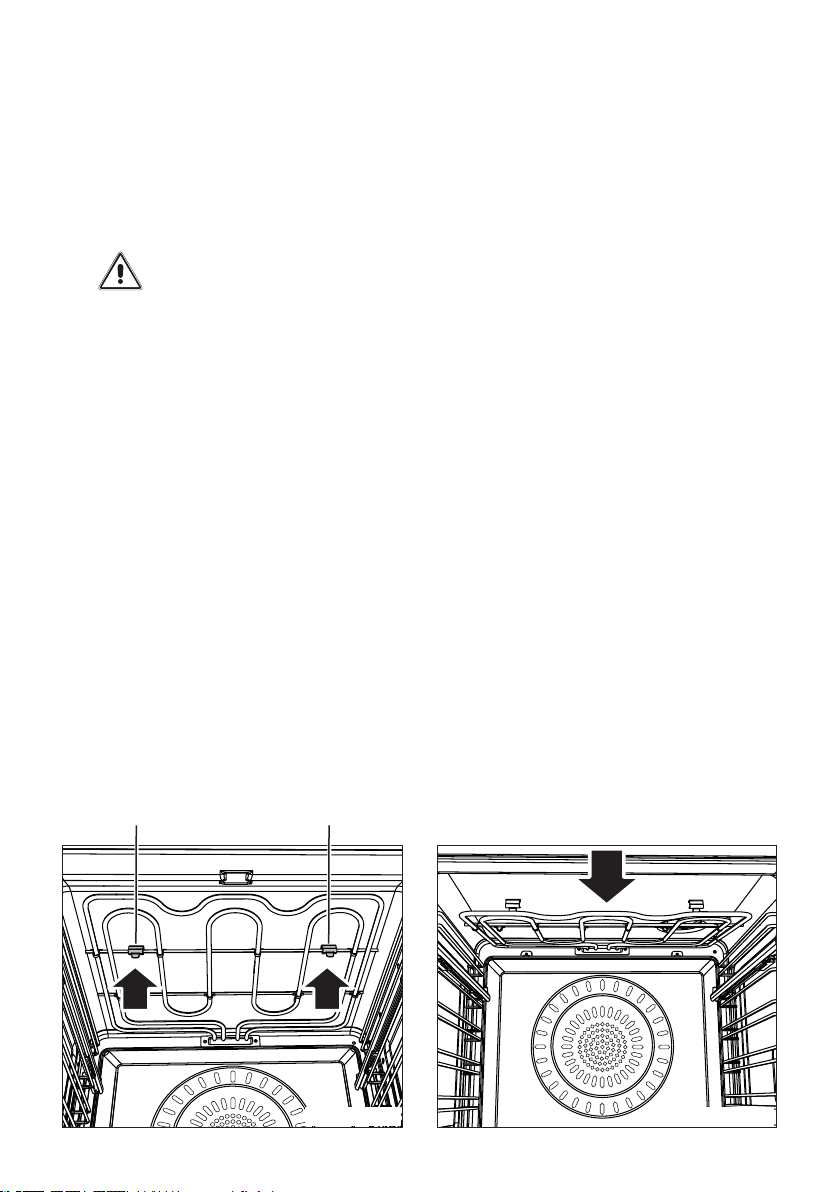

• Le resistenze superiori sono ssate al forno tramite un sistema di ancoraggio che
permette di abbassarle per consentire la pulizia della parte superiore della cavità (g.
4.7).
• Per abbassare le resistenze superiori: tirare entrambi i ganci di ssaggio in avanti per
rilasciare le resistenze (g. 4.7).
Le resistenze ora scenderanno per consentire la pulizia della parte superiore della
cavità (g. 4.8).
ATTENZIONE: Prima di procedere lasciare raffreddare la cavità del forno e
gli elementi riscaldanti.
• Una volta terminata la pulizia della parte superiore della cavità, tirare entrambi i ganci
di ssaggio in avanti, sollevare le resistenze e rilasciare i ganci di ssaggio. Assicurarsi
che le resistenze siano tenute saldamente in posizione.
• Le resistenze superiori sono autopulenti.
24
Gancio di
ssaggio
Gancio di
ssaggio
Fig. 4.7
Fig. 4.8
Page 25
SOSTITUZIONE DELLE LAMPADE DEL FORNO
(NOTA: A SECONDA DEL MODELLO, IL FORNO PUO’ AVERE SOLO ALCUNE DI
QUESTE LUCI)
ATTENZIONE: Prima di effettuare un qualsiasi intervento sulla parte elettrica
dell’apparecchio, si deve assolutamente scollegare l’allacciamento a rete.
• Lasciare raffreddare la cavità del forno e gli elementi riscaldanti;
• Togliere l’alimentazione elettrica;
• Rimuovere la calotta protettiva (g. 4.9 - 4.10).
• Sostituire la lampada alogena con un’altra di tipo resistente alle alte temperature e
con le seguenti caratteristiche: 220-240 V, 50/60 Hz e con la stessa potenza della
lampada da sostituire (leggere la potenza in watt stampigliata sulla stessa).
NOTA IMPORTANTE: non sostituire la lampadina a mani nude; una
contaminazione potrebbe ridurne la durata. Usare sempre un panno pulito o
indossare guanti.
• Rimontare la calotta di protezione operando all’inverso.
NOTA: La sostituzione delle lampade non è coperta dalla garanzia.
ERRATO
WRONG
CORRETTO
CORRECT

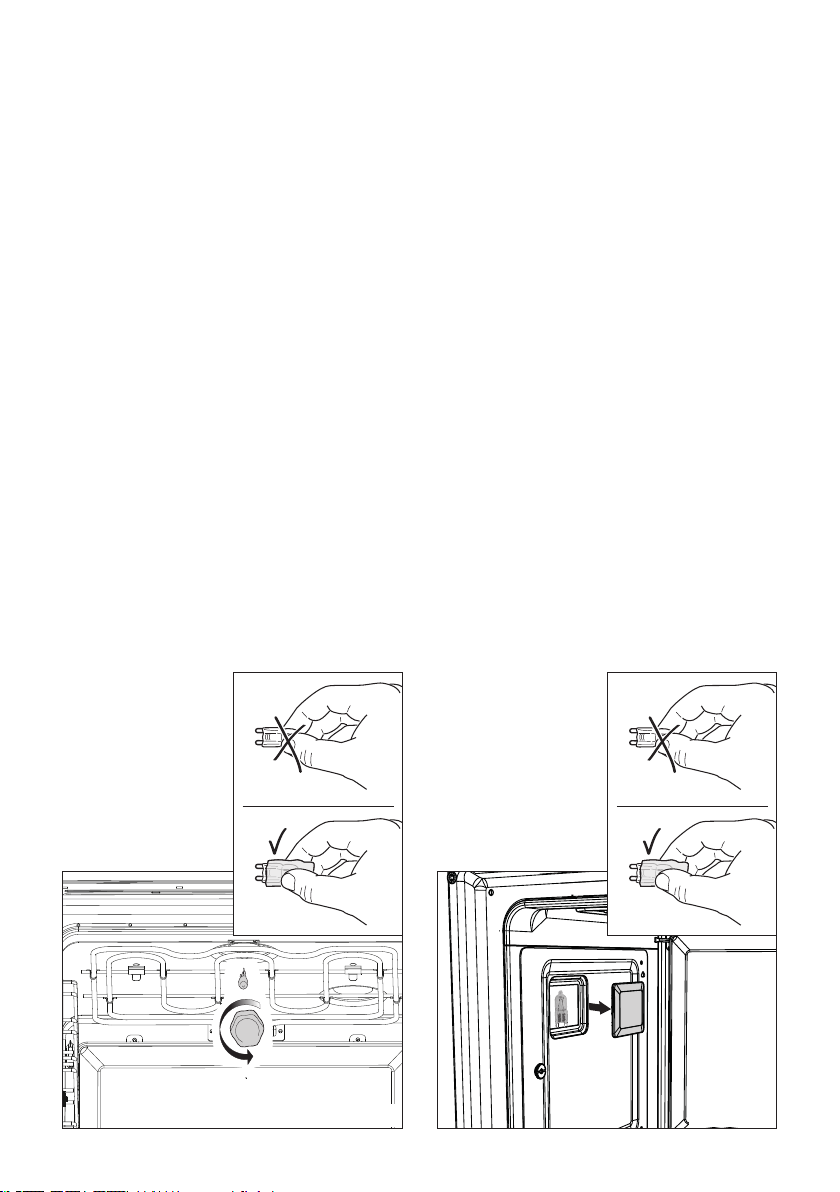

Fig. 4.9
ERRATO
WRONG
CORRETTO
CORRECT
Fig. 4.10
25
Page 26
MONTAGGIO E SMONTAGGIO DEL VETRO INTERNO DELLA PORTA DEL
FORNO PER LA PULIZIA
Per pulire i vetri della porta del forno, assicurarsi di seguire le precauzioni e le istruzioni
con molta attenzione.
Un rimontaggio errato del vetro e della porta possono danneggiare il forno e annullare la
garanzia.
IMPORTANTE!
• Attenzione, la porta del forno è pesante. Se avete qualche dubbio nel sostenere il
peso, non tentate di smontare la porta.
• Assicurarsi che il forno e i suoi componenti siano freddi. Non tentare di manipolare
parti del forno quando sono ancora calde.
• Prestare particolare attenzione durante la manipolazione del vetro. Non urtare con gli
angoli del vetro contro superci o oggetti.
• ATTENZIONE:
Non utilizzare detersivi molto abrasivi o raschietti taglienti in metallo per pulire i vetri
della porta del forno perché potrebbero grafarne la supercie, e questo potrebbe
provocare la frantumazione del vetro.
• Se si nota qualche rigatura o incrinatura nei vetri della porta, non utilizzare il forno e
chiamare il Centro Assistenza.
• Accertarsi di rimontare correttamente il vetro della porta del forno. Non utilizzare il
forno se il vetro non è montato correttamente.
• Se si incontrano difcoltà nel rimontare il vetro, non forzarlo ma chiamare il Servizio
Assistenza.
Nota: I servizi di assistenza per l’uso o la manutenzione dell’apparecchio non sono
coperti dalla garanzia.
26
Page 27
SMONTAGGIO DELLA PORTA DEL
FORNO
La porta del forno può essere facilmente
smontata operando come segue:
• Aprire completamente la porta del
forno (g. 4.11).
• Individuare le due levette di bloccaggio
ai lati di entrambe le cerniere (g. 4.11).
• Premere le levette verso il basso per
sganciare la porta dalle cerniere (g. 4.12).
• Socchiudere dolcemente la porta no
alla prima posizione di arresto (g. 4.13).
Tenendo la porta saldamente su
entrambi i lati estrarla con cautela per
rimuoverla dalle cerniere (g. 4.13).
Non eseguire mai questa
operazione con la porta
completamente aperta (g. 4.14).
Le cerniere potrebbero sganciarsi
e chiudersi inaspettatamente con il
rischio di lesioni.
• Appoggiare la porta su una supercie
morbida.
• Per rimontare la porta operare a ritroso.
IMPORTANTE! Assicurarsi che le
due cerniere e le relative levette
siano completamente e saldamente
bloccate prima di chiudere la porta.
Mantenere sempre una distanza di
sicurezza dalle leve delle cerniere,
fare particolare attenzione a dove
mettete le mani.

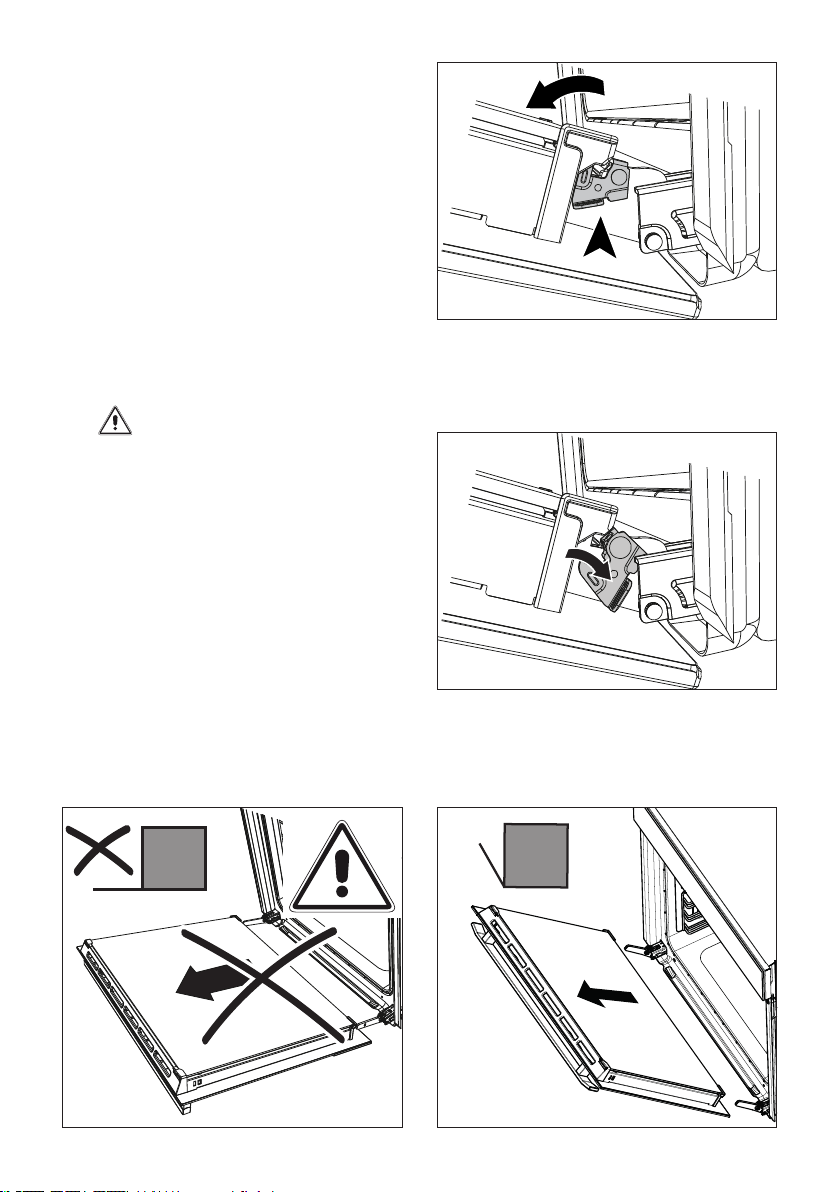

Fig. 4.11
Fig. 4.12
Fig. 4.14
Fig. 4.13
27
Page 28
Smontaggio del vetro interno
1 Premere le linguette di aggancio su entrambi i lati della porta.
2 Estrarre il fermavetro fino a che le linguette si agganciano al foro più in alto su entrambi
i lati della porta.
3 Sollevare ed estrarre delicatamente il vetro interno sganciandolo dagli arresti inferiori.
Non inclinare troppo il vetro per evitare di danneggiarlo.
Arresto inferiore
Fermavetro
Vetro interno
2
3

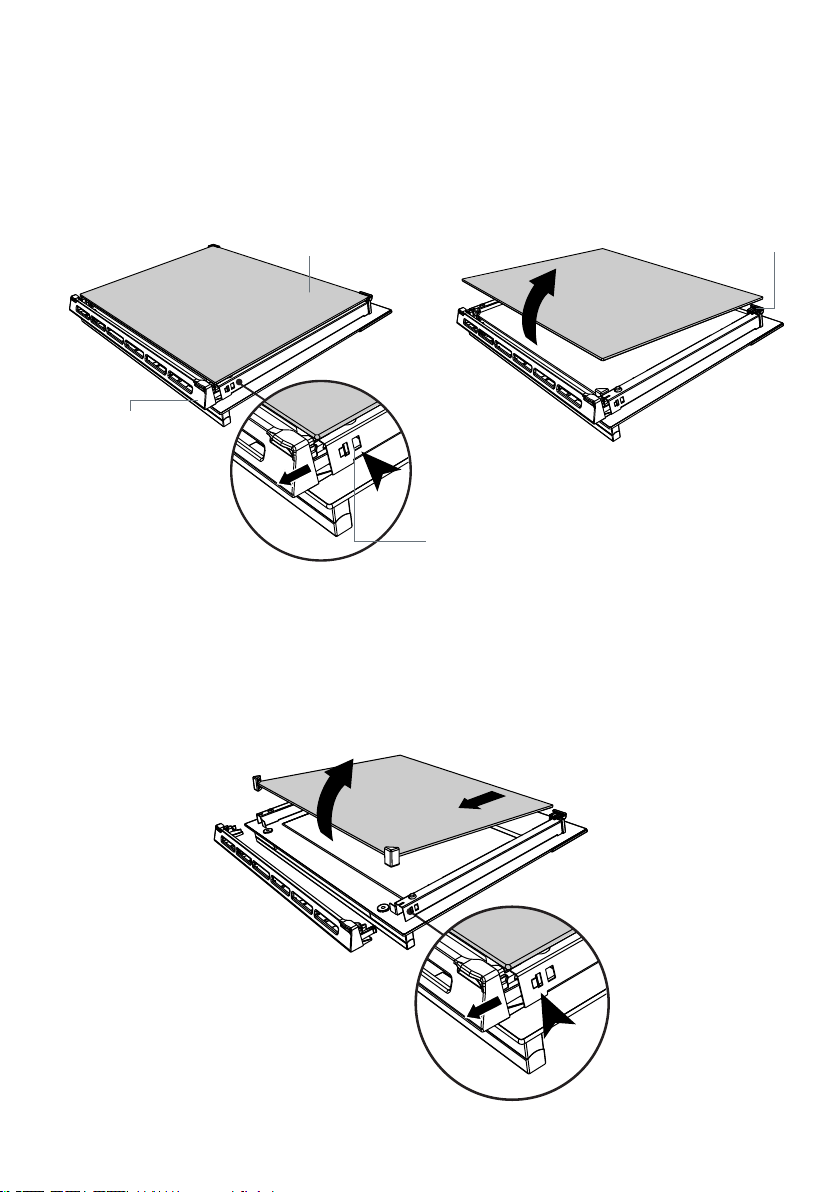

Fig. 4.15
1
Linguetta di aggancio
Smontaggio del vetro intermedio (solo per alcuni modelli)
4 Premere nuovamente le linguette di aggancio su entrambi i lati della porta e rimuovere
completamente il fermavetro.
5 Sollevare ed estrarre delicatamente il vetro intermedio sganciandolo dagli incavi di
aggancio inferiori.
6 I distanziali in gomma posizionati nei due angoli in alto del vetro rimarranno attaccati
al vetro stesso.
6
5
28
Fig. 4.16
4
Page 29

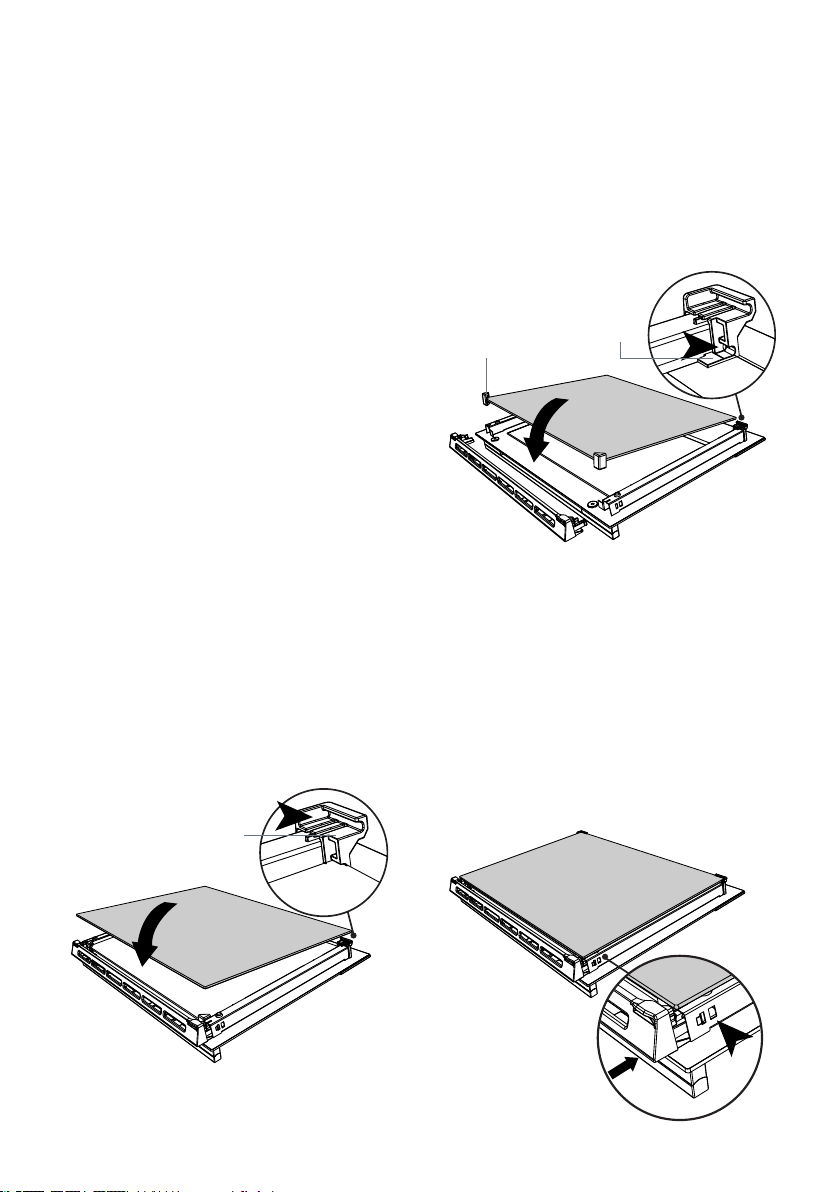

Rimontaggio del vetro interno (vetri interni) dopo la pulizia
Nel rimontaggio fare attenzione a
• rimontare correttamente il vetro che deve essere inserito nella porta come illustrato
nella gura qui sotto per garantire un corretto e sicuro funzionamento dell’apparecchio
• fare molta attenzione a non urtare con gli spigoli del vetro contro oggetti o superci;
questo potrebbe causare la rottura del vetro
• non forzare il vetro nel rimetterlo nella propria sede. Se l’operazione risulta difcile,
toglierlo e ripetere l’operazione. Se ci sono difcoltà chiamare il Servizio Assistenza.
Rimontaggio del vetro intermedio (solo per alcuni modelli)
Assicurarsi di montare il vetro nel verso
corretto (la striscia nera ed il testo di
avvertenza devono essere nella parte
inferiore della porta ed il testo deve essere
rivolto verso l’esterno della porta stessa).
1 Assicurarsi che i distanziali in gomma
siano ancora posizionati nei due angoli in
alto del vetro.
2 Inserire il lato inferiore del vetro negli
incavi di aggancio nella parte inferiore
della porta.
3 Posizionare il vetro abbassandolo
dolcemente, i distanziali in gomma
devono appoggiarsi al vetro esterno.
Rimontaggio del vetro interno
Assicurarsi di montare il vetro nel verso corretto (se montato correttamente, il testo scritto
deve essere leggibile nella parte inferiore della porta)
4 Inserire il lato inferiore del vetro negli arresti inferiori nella parte in basso della porta.
5 Posizionare il vetro abbassandolo dolcemente fino a farlo appoggiare sui distanziali in
gomma nella parte superiore.
6 Rimettere in posizione il fermavetro ed assicurarsi che le linguette siano ben
agganciate al foro più in basso su entrambi i lati della porta.
IMPORTANTE!
Accertarsi che il fermavetro della porta del forno sia correttamente e saldamente
posizionato e che il vetro interno sia bloccato.
Distanziale
in gomma
1
Incavo di
aggancio
3
2
Fig. 4.17
Arresto inferiore
5
4
Fig. 4.18
6
29
Page 30
CONSIGLI
PER
L’INSTALLATORE
IMPORTANTE
• Questo apparecchio è stato progettato solo per uso domestico.
L’apparecchio NON è idoneo per l’uso in ambienti comuni, semi-commerciali oppure
commerciali.
La garanzia decade se il prodotto viene installato in uno di suddetti ambienti ed anche
Vostre eventuali polizze assicurative potrebbero decadere.
• L’installazione e la manutenzione devono essere effettuate da un tecnico qualicato
conformemente alle norme locali in vigore.
La mancata osservanza di questa norma provoca il decadere della garanzia.
• Qualsiasi intervento deve essere effettuato con l’apparecchiatura disinserita
elettricamente.
• Le pareti adiacenti al forno devono essere obbligatoriamente di materiale resistente
al calore.
• ATTENZIONE: Non sollevare il forno per la maniglia.
• Non rimuovere mai le protezioni esterne del forno per interventi di riparazione o
manutenzione; questo può essere fatto soltanto da personale qualicato.
ATTENZIONE.
Una volta installato correttamente, il vostro forno soddisfa tutti gli standard di
sicurezza previsti per questa categoria di prodotto.
Tuttavia fare attenzione ad alcune parti dell’apparecchio (dietro e sotto), perchè
queste parti, non essendo progettate per essere toccate, potrebbero presentare dei
bordi o delle superci potenzialmente pericolosi che potrebbero causare delle ferite.
30
Page 31
INSTALLAZIONE
560
550 min
085
595
595
545
20
556
600
5
IMPORTANTE
• Il forno può essere montato su mobili normalizzati con larghezza di 60 cm e profondità
di 60 cm.
• Per l’installazione é necessario creare un vano come illustrato nelle gure 5.1 e 5.2.
La base del forno deve essere fatta appoggiare su dei supporti resistenti al peso.
• Il mobile di incasso non deve essere lasciato
indipendente ma deve essere ssato al muro
oppure ai mobili adiacenti.
ATTENZIONE
• Gli adesivi oppure i collanti utilizzati per i
rivestimenti dei mobili devono resistere a
temperature non inferiori a 150°C per evitare
scollamenti.
• Le pareti adiacenti al forno devono essere
obbligatoriamente di materiale resistente al
calore.
• Le pareti dei mobili devono
resistere ad una temperatura
di 75°C oltre la temperatura
ambiente.
600
560
085

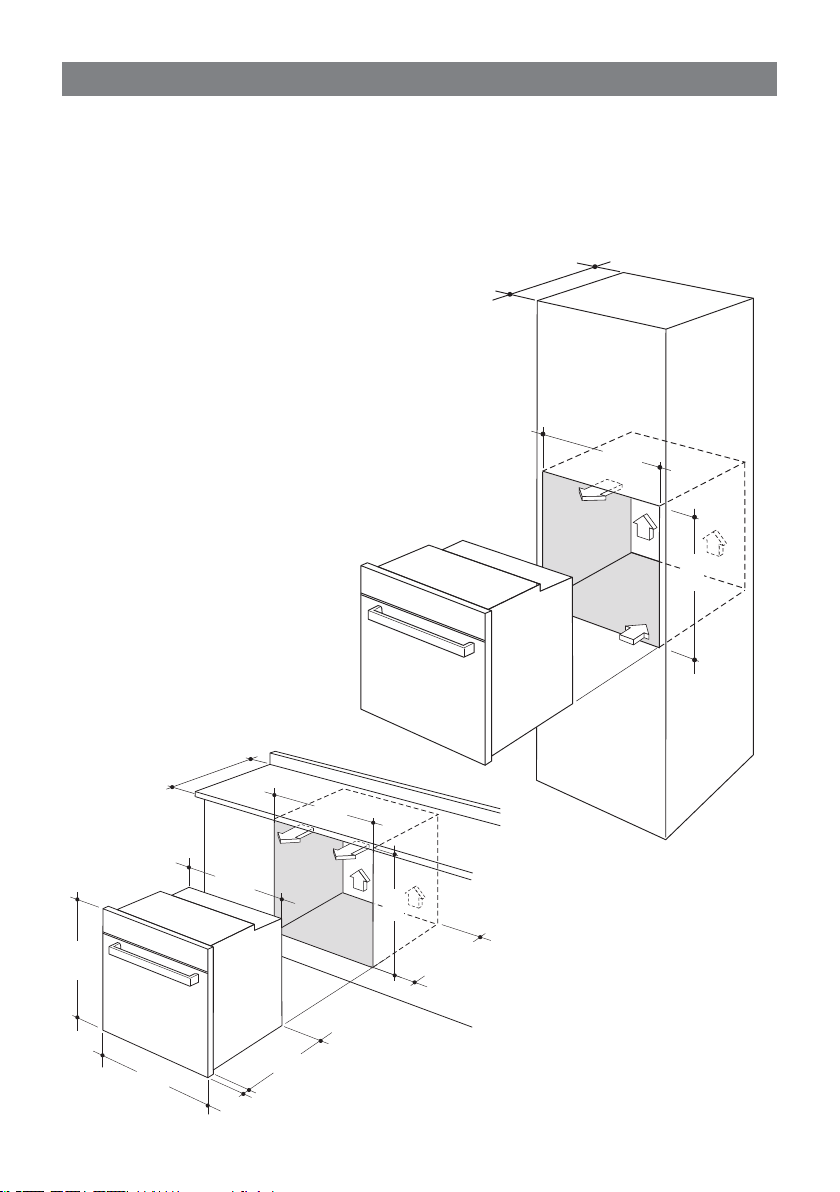

Fig. 5.1
Fig. 5.2
31
Page 32
FISSAGGIO DEL FORNO
Inserire il forno nell’apertura del mobile e ssarlo con 2 viti (non fornite) come illustrato in
gura 5.3.
Prima di ssare le 2 viti, montare le 2 boccole in plastica (fornite con l’apparecchio in un
kit separato) nei due fori di ssaggio. Prestare particolare attenzione in quanto le boccole
devono essere ssate correttamente e devono risultare complanari con la supercie di
incastro.
È essenziale che il forno appoggi su una supercie che ne supporti il peso; le viti servono
soltanto per bloccarlo al mobile.
Nota:
È molto importante assicurare la necessaria ventilazione interna, creando dei canali di
aerazione come illustrato nelle gure 5.1 e 5.2.
Una circolazione d’aria insufciente può compromettere le prestazioni del forno e può
causare surriscaldamenti ai mobili adiacenti.
ATTENZIONE: Non sollevare il forno per la maniglia.
Registrare le cerniere delle antine dei mobili adiacenti al forno in modo da lasciare uno
spazio di 4-5 mm tra il forno e le antine.
32

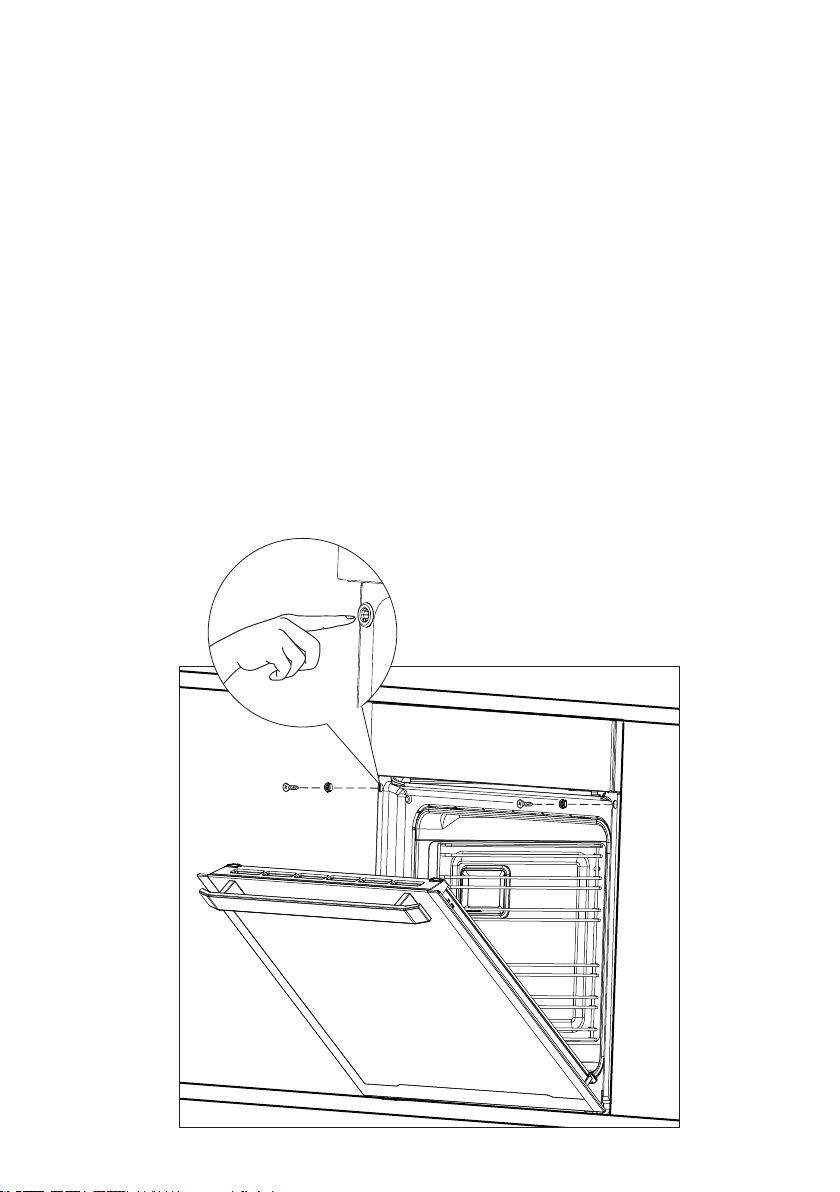

Fig. 5.3
Page 33
PARTE ELETTRICA
6
IMPORTANTE: L’apparecchio deve
essere installato da un tecnico
qualicato secondo le normative vigenti
e secondo le istruzioni del costruttore.
Una errata installazione può causare
danni a persone, animali o cose, nei
confronti dei quali il costruttore non
può essere considerato responsabile.
GENERALITÀ
• Il collegamento alla rete elettrica
deve essere eseguito da personale
qualicato e secondo le norme vigenti.
• L’apparecchio deve essere collegato
alla rete elettrica vericando
innanzitutto che la tensione
corrisponda al valore indicato nella
targhetta caratteristiche e che la
sezione dei cavi dell’impianto elettrico
possa sopportare il carico indicato
anch’esso nella targhetta.
• Il forno viene fornito senza spina di
alimentazione; pertanto, se non si
effettua un collegamento diretto alla
rete, si dovrà montare una spina
normalizzata idonea al carico.
• Poichè i colori delle anime del cavo di
alimentazione di questo apparecchio
possono non corrispondere con le
marchiature colorate che identicano i
morsetti della vostra spina, procedere
come segue:
— l’anima che è colorata giallo/verde
deve essere collegata al morsetto
della spina contrassegnato con
la lettera E o con il simbolo di
terra o colorato verde o giallo/
verde;
— l’anima di colore blu deve
essere collegata al morsetto
contrassegnato con la lettera N o
colorato nero;
— l’anima colorata marrone deve
essere collegata al morsetto
contrassegnato con la lettera L o
colorato rosso.
Prima di effettuare un qualsiasi
intervento sulla parte elettrica
dell’apparecchio, si deve
assolutamente scollegare il
collegamento alla rete.
• La spina deve essere allacciata ad una
presa collegata all’impianto di terra in
conformità alle norme di sicurezza.
• Effettuare il collegamento diretto alla
rete interponendo tra l’apparecchio
e la rete elettrica un interruttore
onnipolare con apertura minima fra i
contatti di 3 mm.
• Il cavo di alimentazione non deve
toccare parti calde e deve essere
posizionato in modo da non superare
in nessun punto la temperatura di
75°C.
• A forno installato, l’interruttore o
la presa devono essere sempre
accessibili.
• Se il cavo di alimentazione è
danneggiato deve essere sostituito da
un cavo idoneo disponibile presso i
Servizi Assistenza.
NOTA: Per il collegamento alla rete
non usare adattatori, riduzioni o
derivatori in quanto possono provocare
surriscaldamenti o bruciature.
Nel caso che l’installazione dovesse
richiedere delle modiche all’impianto
elettrico domestico, far intervenire
personale professionalmente qualicato.
Quest’ultimo, in particolare, dovrà
anche accertare che la sezione dei cavi
dell’impianto elettrico sia idonea alla
potenza assorbita dall’apparecchio.
É obbligatorio il collegamento
dell’apparecchio all’impianto di terra.
La casa costruttrice declina
ogni responsabilità per qualsiasi
inconveniente derivante dalla mancata
osservanza di questa norma.
33
Page 34
A
ALLACCIAMENTO DEL CAVO DI ALIMENTAZIONE
1
2
3
5
4
N
L2
PE
L1
G
D
E
L
N
ATTENTIONE: Se il cavo di alimentazione è danneggiato deve essere sostituito dal
Servizio Assistenza per evitare pericoli.
Per collegare il cavo di alimentazione:
• Sganciare il coperchio della morsettiera inserendo un cacciavite nei due agganci “A”
(g. 6.1).
• Svitare la vite “D” e aprire completamente il fermacavo “E” (g. 6.2).
• Connettere i cavi di fase, neutro e di terra alla morsettiera “G” secondo lo schema di
g. 6.3.
• Tendere il cavo di alimentazione e bloccarlo con il ssacavo “E” (avvitando la vite “D”).
• Chiudere il coperchio della morsettiera (vericare che i due agganci “A” siano
correttamente agganciati.
Nota: Il conduttore di terra deve essere lasciato circa 3 cm più lungo degli altri.
SEZIONE DEL CAVO DI ALIMENTAZIONE
TIPO “H05RR-F”
220-240 V ac 3 x 1,5 mm
(*)
Allacciamento con spina oppure diretto alla rete.
2
(*)

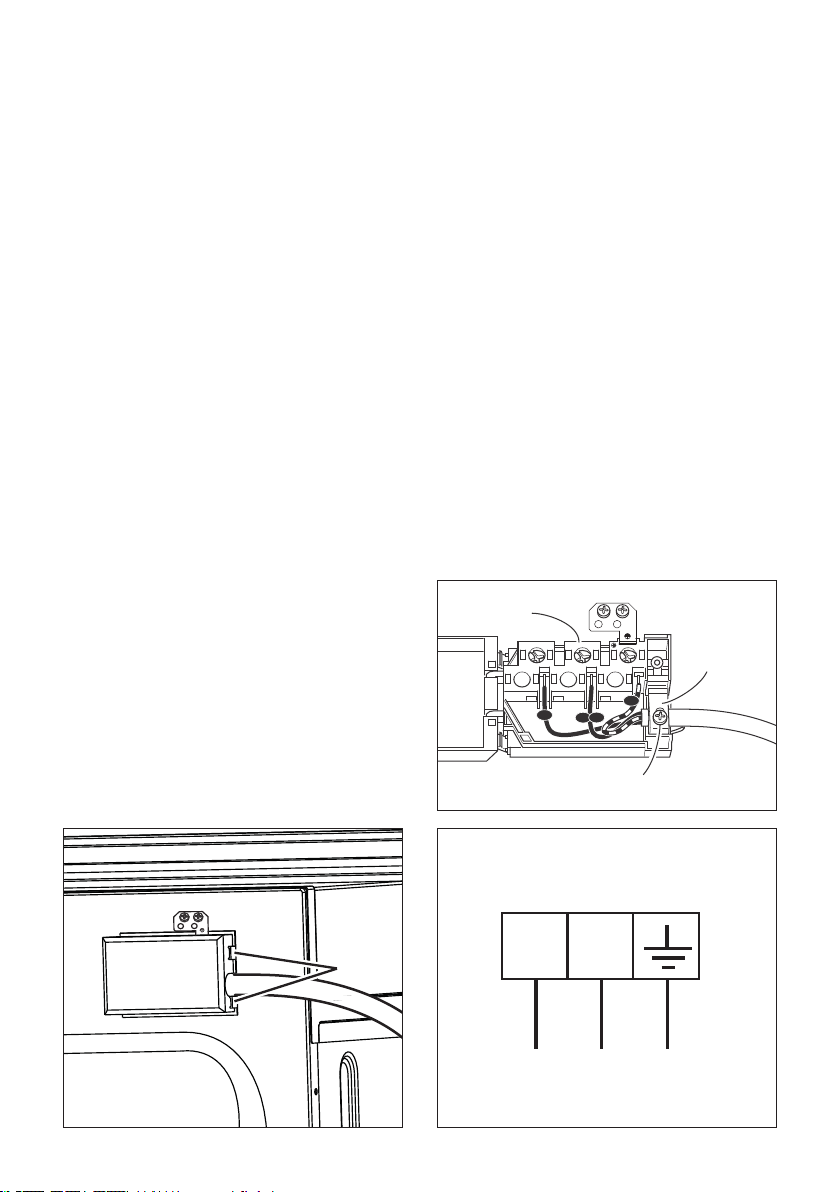

Fig. 6.1
34
Fig. 6.2
220-240 V ac
PENL
Fig. 6.3
Page 35
35
Page 36
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa o
trascrizione, contenute nel presente libretto.
Si riserva il diritto, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza, di
apportare ai propri prodotti, in qualunque momento e senza preavviso, le eventuali modiche
opportune per qualsiasi esigenza di carattere costruttivo o commerciale.
www.delonghi-cookers.it
Cod. 1105634 - ß0
Loading...
