Page 1

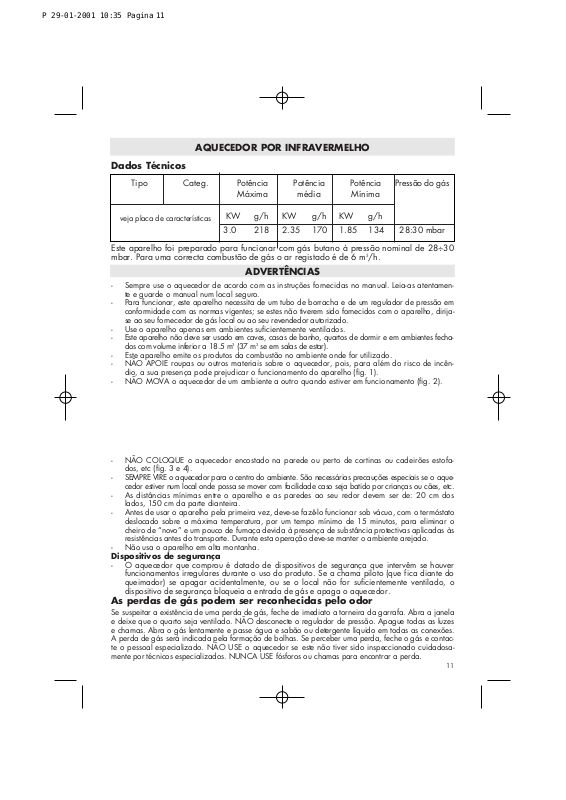

AQUECEDOR POR INFRAVERMELHO
Dados Técnicos
Tipo Categ. Potência Potência Potência Pressão do gás
Máxima média Mínima
KW g/h KW g/h KW g/h
3.0 218 2.35 170 1.85 134 28:30 mbar
Este aparelho foi preparado para funcionar com gás butano à pressão nominal de 28÷30
mbar. Para uma correcta combustão de gás o ar registado é de 6 m
3
/h.
ADVERTÊNCIAS
- Sempre use o aquecedor de acordo com as instruções fornecidas no manual. Leia-as atentamente e guarde o manual num local seguro.
- Para funcionar, este aparelho necessita de um tubo de borracha e de um regulador de pressão em
conformidade com as normas vigentes; se estes não tiverem sido fornecidos com o aparelho, dirijase ao seu fornecedor de gás local ou ao seu revendedor autorizado.
- Use o aparelho apenas em ambientes suficientemente ventilados.
- Este aparelho não deve ser usado em caves, casas de banho, quartos de dormir e em ambientes fechados com volume inferior a 18.5 m
3
(37 m3se em salas de estar).
- Este aparelho emite os produtos da combustão no ambiente onde for utilizado.
- NÃO APOIE roupas ou outros materiais sobre o aquecedor, pois, para além do risco de incêndio, a sua presença pode prejudicar o funcionamento do aparelho (fig. 1).
- NÃO MOVA o aquecedor de um ambiente a outro quando estiver em funcionamento (fig. 2).
- NÃO COLOQUE o aquecedor encostado na parede ou perto de cortinas ou cadeirões estofados, etc (fig. 3 e 4).
- SEMPRE VIRE o aquecedor para o centro do ambiente. São necessárias precauções especiais se o aquecedor estiver num local onde possa se mover com facilidade caso seja batido por crianças ou cães, etc.
- As distâncias mínimas entre o aparelho e as paredes ao seu redor devem ser de: 20 cm dos
lados, 150 cm da parte dianteira.
- Antes de usar o aparelho pela primeira vez, deve-se fazê-lo funcionar sob vácuo, com o termóstato
deslocado sobre a máxima temperatura, por um tempo mínimo de 15 minutos, para eliminar o
cheiro de “novo” e um pouco de fumaça devida à presença de substância protectivas aplicadas às
resistências antes do transporte. Durante esta operação deve-se manter o ambiente arejado.
- Não usa o aparelho em alta montanha.
Dispositivos de segurança
- O aquecedor que comprou é dotado de dispositivos de segurança que intervêm se houver
funcionamentos irregulares durante o uso do produto. Se a chama piloto (que fica diante do
queimador) se apagar acidentalmente, ou se o local não for suficientemente ventilado, o
dispositivo de segurança bloqueia a entrada de gás e apaga o aquecedor.
As perdas de gás podem ser reconhecidas pelo odor
Se suspeitar a existência de uma perda de gás, feche de imediato a torneira da garrafa. Abra a janela
e deixe que o quarto seja ventilado. NÃO desconecte o regulador de pressão. Apague todas as luzes
e chamas. Abra o gás lentamente e passe água e sabão ou detergente líquido em todas as conexões.
A perda de gás será indicada pela formação de bolhas. Se perceber uma perda, feche o gás e contacte o pessoal especializado. NÃO USE o aquecedor se este não tiver sido inspeccionado cuidadosamente por técnicos especializados. NUNCA USE fósforos ou chamas para encontrar a perda
.
11
veja placa de características
P 29-01-2001 10:35 Pagina 11
Page 2
INSTRUÇÕES GERAIS DE SEGURANÇA
Garrafa de gás
É possível instalar uma garrafa de capacidade máxima de 15 kg.
A substituição da garrafa NÃO deve ser feita na presença de chamas. Use a garrafa única
e exclusivamente na posição vertical. Caso se use um regulador de pressão com parafuso,
certifique-se de que exista a guarnição de vedação e de que esta esteja em boas condições; em caso de dúvidas, substitua-a.
Para instalar a garrafa de gas no compartimento apropriado é preciso desprender o espaldar, que durante o transporte fica virado para dentro, desatarraxando os parafusos.
Coloque a garrafa no compartimento e torne a prender o espaldar.
Regulatdores de pressão, tubos e braçadeiras de fixação
VERIFIQUE se o tubo de borracha está bem introduzido no porta-borracha e se está bem
preso com as braçadeiras de fixação (fig. 5). Verifique, a intervalos regulares, a data de
validade e as condições do tubo de borracha. Se apresentar avarias, substitua-o por um
tubo em conformidade com as normas vigentes e cujo comprimento seja de 400 mm.
Substitua o tubo cada 5 anos.
Quando fizer a ligação do regulador de pressão à garrafa
de gás, evite dobrar ou provocar estrangulamentos no tubo
de borracha. Utilize apenas reguladores de pressão de 2830 mbar em conformidade com as normas vigentes.
Ventilação local
USE EXCLUSIVAMENTE EM AMBIENTES BEM VENTILADOS
É necessário que o quarto onde o aquecedor for usado possua uma ventilação adequada.
Isto garantirá a remoção dos produtos da combustão e a necessária
troca de ar. O esquema reproduzido a seguir indica as dimensões
mínimas do quarto onde se aconselha o uso do aparelho e as
dimensões de abertura para a
troca de ar, divididas igualmente
entre os níveis alto e baixo, que
deverão ser feitas numa parede.
Grade de protecção
A finalidade da grade é prevenir
os riscos de incêndio; nenhuma
das suas partes deverá ser movida permanentemente.
Não garante protecção total às
crianças ou pessoas doentes.
12
fig. 5
Posição do manípulo de regulação
1) Posição
chama grande
(potência máxi-
2) Posição
chama média
(potência média)
3) Posição
chama pequena
(potência pequena)
Dimensões
do quarto
30 m
3
23.5 m
3
18.5 m
3
Abertura para a
troca de ar
75 cm
2
P 29-01-2001 10:35 Pagina 12
Page 3

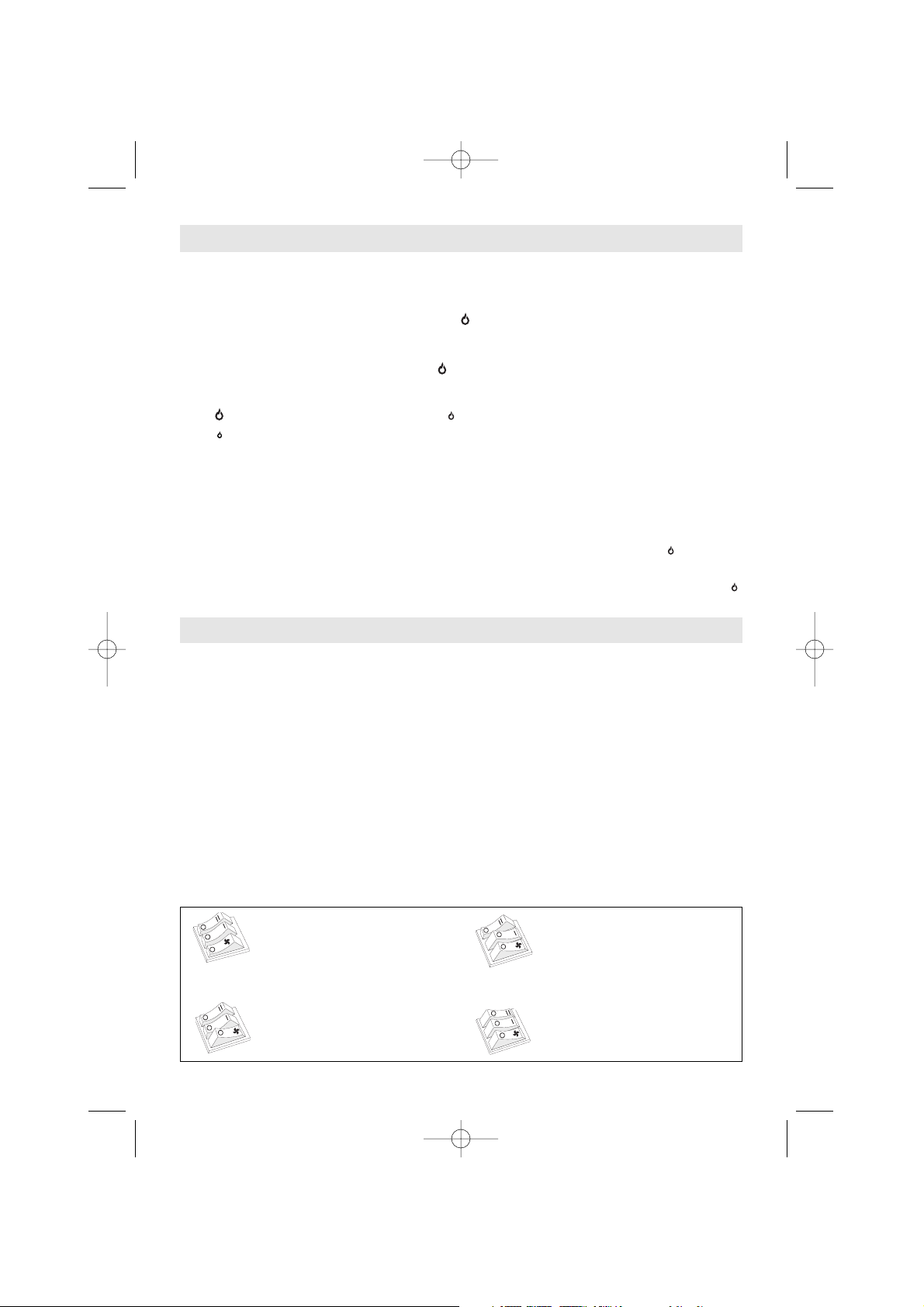

INSTRUÇÕES PARA O FUNCIONAMENTO
Ligação do aquecedor
1) Abra a torneira da garrafa de gás.
2) PARTINDO DA POSIÇÃO
●, carregue até o fundo no manípulo de regulação por cerca
de 15 segundos e coloque-o na posição (chama grande). Se a chama piloto não se
acender, recoloque o manípulo na posição inicial e repita a operação. Continue a carregar com força no manípulo por mais 20 segundos para permitir o aquecimento do termopar. Deixe o manípulo na posição (chama grande) por mais 10 minutos e, depois,
rode o manípulo para seleccionar a potência desejada de acordo com as seguintes
indicações:
- chama grande - (potência máxima), chama média - (potência média),
- chama pequena - (potência mínima).
Ligação de emergência
Se o starter não funcionar, acenda a chama piloto com um fósforo.
Desligamento do aquecedor
Somente com o fechamento da garrafa de gás é que o aquecedor se desliga completamente.
Importante!
Depois de ter acendido a chama piloto e ter soltado o botão de regulação, o mesmo
deve retornar ao menos de 5 mm e voltar à altura inicial. Se isto não se verifica, fechar o
gás e chamar o Centro de Assistência. Não fazer travalhar o aquecedor com o manípulo
fortemente pressado em baixo.
AQUECEDOR CATALÍTICO TERMOVENTILADO
Funcionamento eléctrico
- Antes de usar o aparelho, verifique se a voltagem da rede eléctrica da sua casa corresponde
à voltagem em Volts indicada na plaqueta de características colocada dentro do aquecedor.
- Ligue o aquecedor apenas a tomadas que possuam uma ligação àterra eficiente e com
capacidade de 10/16A.
- ESTE PRODUTO FOI CONSTRUÍDO EM CONFORMIDADE COM AS DIRECTIVAS DO
CONSELHO CEE/89/336 REFERENTE À SUPRESSÃO DAS INTERFERÊNCIAS DE RÁDIO.
Funcionamento e uso
Introduza a ficha na tomada de corrente e ligue os termoventiladores seguindo as
instruções da fig. 6. Antes de acender o queimador do gás, leia atentamente as instruções
a respeito das operações a serem executadas.
Fig. 6
13
Somente ventilação
(pode ser usada com o queimador a gás para uma distribuição
do calor adequada).
Desligado
Ventilação + aquecimento
1800 W
(pode ser usada junto
com o queimador a gás - 3000 W para um aquecimento muito rápido
do ambiente).
Ventilação + aquecimento
900 W
à direita e à esquerda
(pode ser usada junto com o queimador a gás - 3000 W - para um
rápido aquecimento do ambiente)
P 29-01-2001 10:35 Pagina 13
Page 4
IMPORTANTE
Não abra o aparelho enquanto estiver em funcionamento, pois isto poderia provocar o
perigo de sobreaquecimento e de incêndio.
Advertências
- O aparelho sempre deve ser ligado a uma ligação à terra eficiente. O não cumprimento desta norma comporta a perda automática da garantia.
- Não use o aparelho nas imediatas vizinhanças de banheiras, douches, lavatórios ou piscinas.
- Não apoie o cabo de alimentação sobre o aparelho quente.
- O aparelho deve ser apoiado no chão.
- Use o aparelho única e exclusivamente na posição vertical.
- Não obstrua a grade de saída do ar quente nem a de entrada do aparelho.
- O cabo de alimentação não pode ser substituído pelo utente. Énecessário o uso de
uma ferramenta especial para fazer a substituição do cabo. Portanto, aconselha-se a
dirigir-se a técnicos autorizados pela casa construtora e a empregar apenas peças de
reposição originais.
- O aparelho não deve ser colocado imediatamente sob uma tomada de corrente fixa.
-
Um dispositivo de segurança interrompe o funcionamento do termoventilador em caso de sobreaquecimento acidental. Para retomar o funcionamento normal, é necessário desligar a ficha da tomada de corrente por
alguns minutos, eliminar a causa do sobreaquecimento (ex: obstrução
da grade de entrada ou de saída do ar) e, depois, tornar a ligar a ficha
na tomada.
Caso o aparelho não recomece a funcionar, dirija-se ao Centro de
Assistência mais próximo.
- Nunca dirija o fluxo de ar do aparelho a móveis, cortinas, garrafas de aerossol ou
materiais inflamáveis.
- Não coloque o aparelho em quartos onde a aria contiene gás, óleo ou enxofre ou perto
a outros fontes de caldo.
- Não usa o aparelho em alta montanha.
MANUTENÇÃO
Remova o pó do aparelho usando um pano macio
e húmido somente quando o mesmo estiver apagado e desligado da tomada. Não use solventes
nem detergentes abrasivos. Verifique se o pó não
obstrui as aberturas para a passagem de ar na
entrada e na saída. Limpe usando um aspirador
de pó. Quando não estiver em funcionamento,
desligue a ficha da tomada e guarde o cabo
conforme indicado na Fig. 7. Se o aparelho não
for usado por um longo período de tempo, cubrao e guarde-o num local seco e isento de pó. Para
qualquer problema técnico de manutenção, dirijase ao seu Revendedor Autorizado. O serviço técnico de manutenção deve ser efectuado a cada 2
ou 3 anos.
14
Fig. 7
P 29-01-2001 10:35 Pagina 14
