Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트

설치 안내서

Dell PowerConnect W-IAP175는 회복성 있고 환경에 강하며 실외에서 사용하는 이중 무선 및 이중 대역 IEEE

802.11 a/b/g/n 무선 액세스 포인트입니다. 이 실외 액세스 포인트는 Dell의 종합적인 무선 네트워크 솔루션 제 품의 하나입니다.

참고: W-IAP175에는 Instant 3.0 이상이 필요합니다.

세 가지 버전의 W-IAP175가 있는데 크게는 전원을 수용하는 방법에 따라 다릅니다.

 W-IAP175P: PoE+ 전원형(802.3at)

 W-IAP175AC: AC 전원형(100-240 V AC)

참고: W-IAP175AC는 IEEE 802.3af 표준을 준수하는 자체의 이더넷을 통해 전원을 공급함으로써 전원 공급 장비(PSE) 장치 기능을 할 수 있습니다.

안내서 개요

 3페이지의 “W-IAP175 하드웨어 개요”에서는 W-IAP175의 세 모델에 대한 자세한 하드웨어 개요를 제공

합니다.

 7페이지의 “실외 설계 및 배치 고려 사항”에서는 실외 무선 네트워크를 배치할 때 주요 질문 사항 및 고려

할 항목을 제공합니다.

 11페이지의 “안테나 설치”에서는 안테나를 설치하는 방법을 설명합니다.

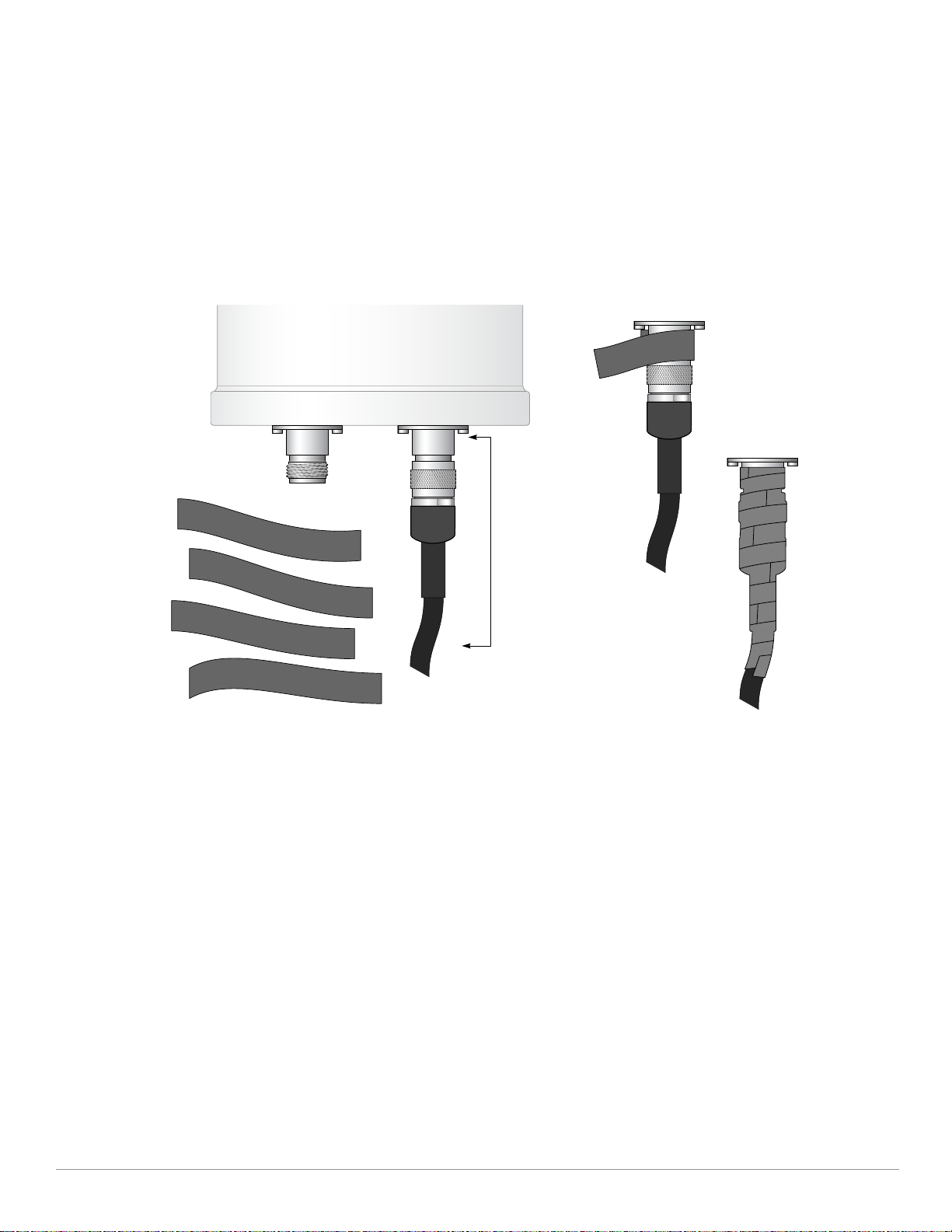

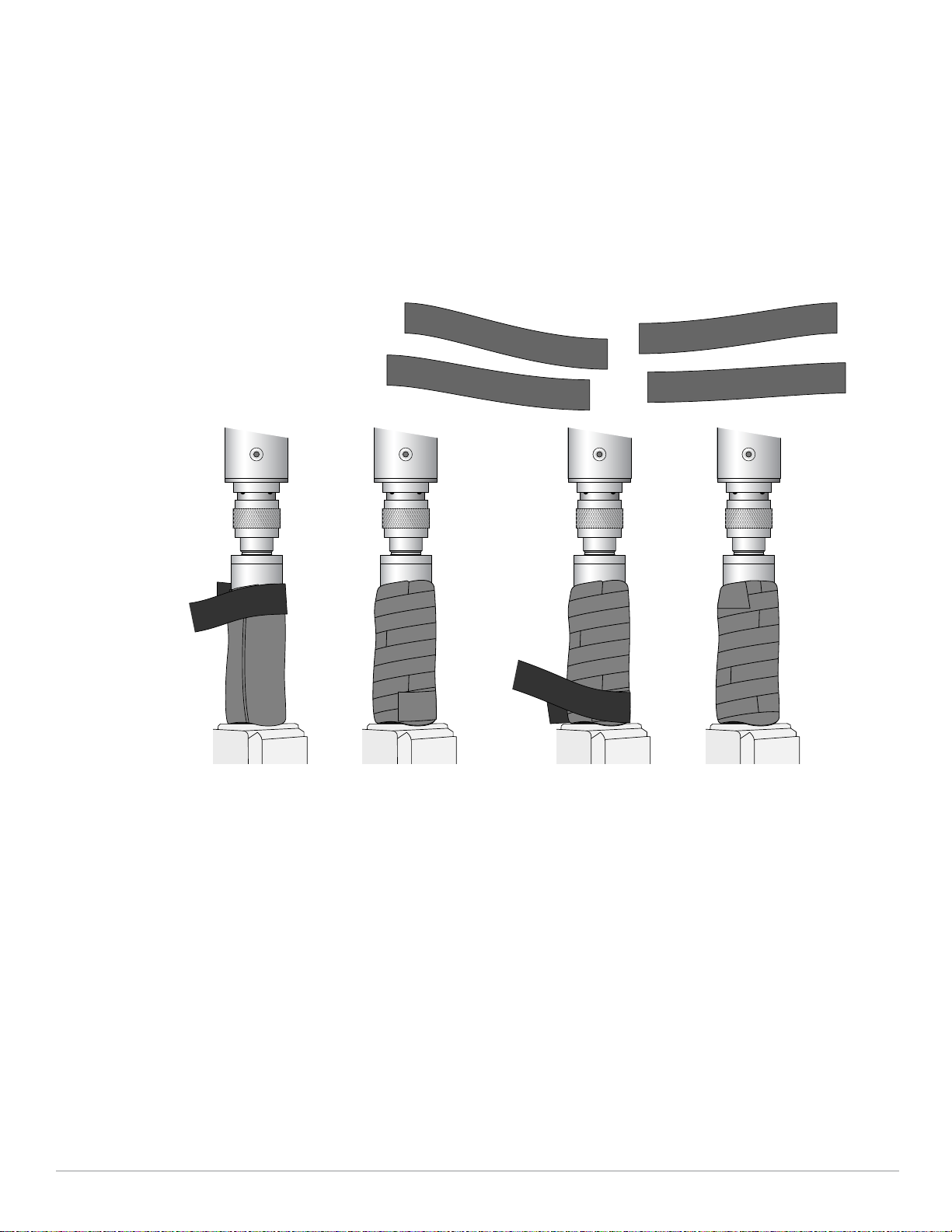

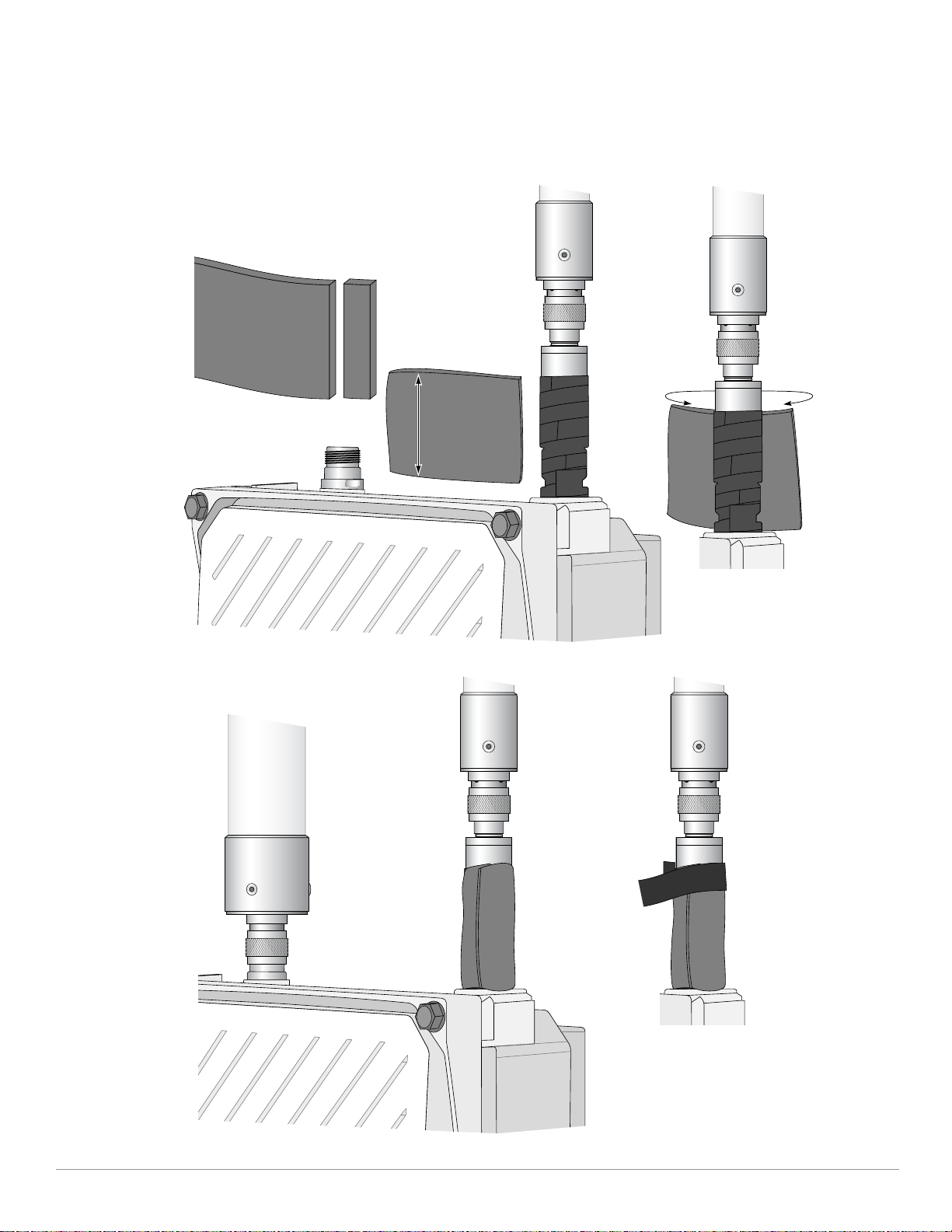

 12페이지의 “커넥터 방수 처리”에서는 AP 커넥터의 방수 처리 지침을 제공합니다.

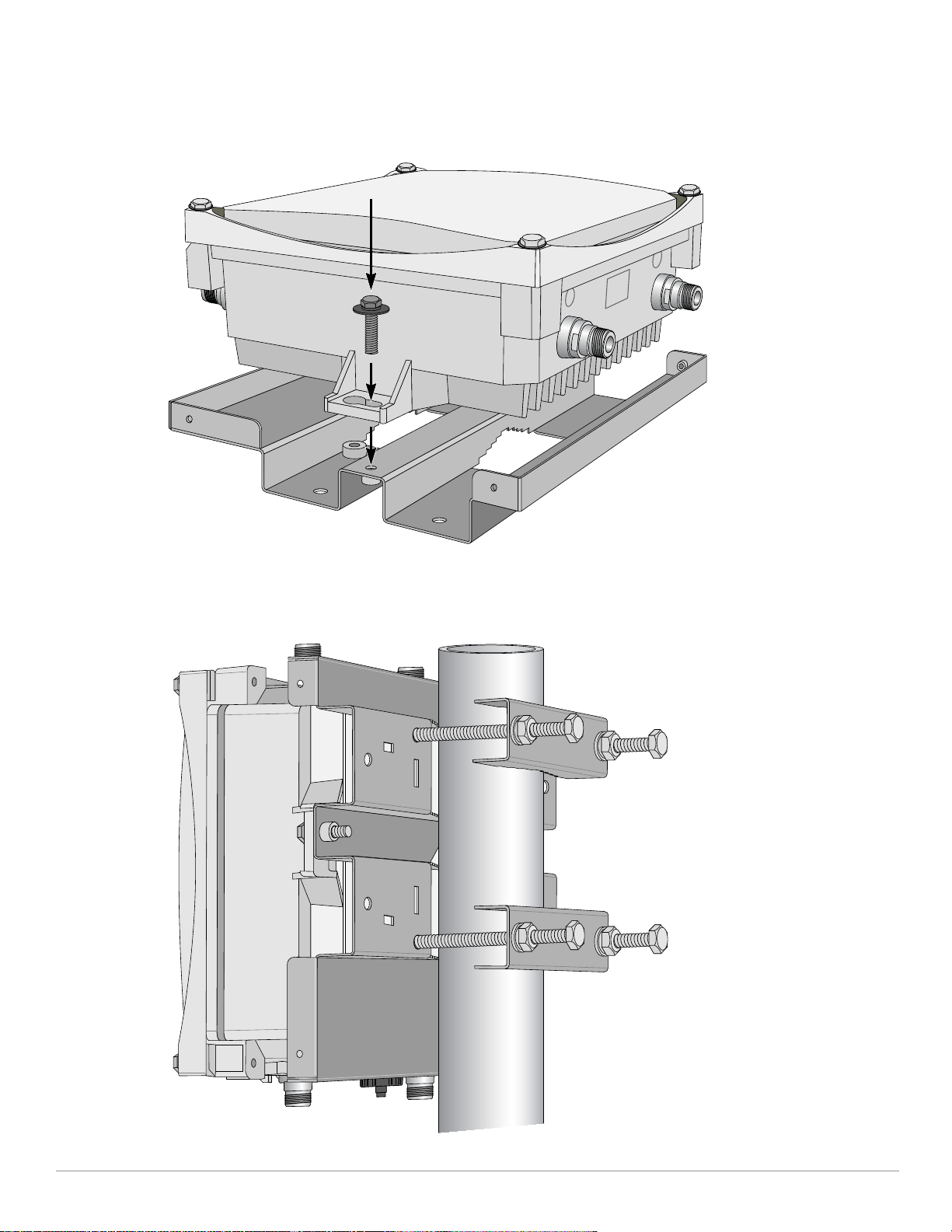

 19페이지의 “W-IAP175 설치”에서는 W-IAP175의 성공적 설치와 배치를 위한 여러 단계의 프로세스를 설

명합니다.

 29페이지의 “안전 및 규정 준수”에서는 안전 및 규제 준수 정보의 개요를 제공합니다.

W-IAP175 작동

 무선 액세스 포인트(IEEE 802.11 a/b/g/n)

 무선 에어 모니터(IEEE 802.11 a/b/g/n)

 엔터프라이즈 메시 포인트

 엔터프라이즈 메시 포털

 프로토콜 독립적인 네트워킹 기능

 W-IAP175P: IEEE 802.3at 이더넷 전원 장치+(PoE+) 호환

 W-IAP175AC: IEEE 802.3af 전원 공급 장비(PSE) 장치

0511155-KO-02 | 2012년 10월 1

패키지 내용물

 W-IAP175 액세스 포인트

 W-IAP175 장착 브래킷

 솔라 실드

 기둥 앵커 2개

 M4 x 16 볼트, 평와셔 및 스프링 와셔 4개(볼트는 솔라 실드에 부착되어 있음)

 M6 x 30 볼트, 평와셔 및 스프링 와셔 2개

 M4 x 12 볼트, 외치형 와셔 및 OT 구리 러그 1개

 M8 x 110 볼트, 평와셔, 스프링 와셔 및 너트 4개

 미사용 안테나 인터페이스에 사용할 금속 방수 캡 2개

 플라스틱 RJ-45 커넥터가 있는 RJ-45 커넥터 키트(W-IAP175P 전용)

 금속 RJ-45 커넥터가 있는 RJ-45 커넥터 키트(W-IAP175AC 전용)

 USB 콘솔 케이블

 설치 안내서

참고: 잘못되었거나 누락되었거나 손상된 부분이 있는 경우 공급업체에 알려 주십시오. 가능하면 원래 포장 재료뿐만 아 니라 상자도 보관해 두십시오. 필요한 경우 이를 사용하여 장치를 다시 포장하고 공급업체에 반환하십시오.

2 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

W-IAP175 하드웨어 개요

다음 절에서는 W-IAP175의 하드웨어 기능에 대해 설명합니다.

그림 1 W-IAP175

개요

(W-IAP175P

표시

)

안테나 인터페이스(Radio 1)

USB 콘솔 인터페이스

예비용(W-IAP175P) 또는 전원 인터페이스(W-IAP175AC)

안테나 인터페이스(Radio 0)

안테나 인터페이스

W-IAP175에는 실외 정격의 외장형 안테나를 사용해야 합니다. 필요한 주파수 대역(2.4GHz 또는 5GHz)과

안테나 인터페이스(Radio 0)

안테나 인터페이스(Radio 1)

이더넷 인터페이스(PoE)

접지 지점

요구하는 유효 범위 패턴을 지원하는 올바른 안테나 유형을 선택합니다.

W-IAP175에는 상단에 2개, 하단에 2개씩 4개의 암 N형 안테나 인터페이스가 있습니다. 인터페이스는 다양

한 쌍으로 그룹화됩니다. 한 쌍은 R0(Radio 0), 다른 쌍은 R1(Radio 1)과 같이 표시됩니다. R0은 5GHz 주파수 밴드, R1은 2.4GHz 무선 밴드를 지원합니다.

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 3

USB 콘솔 인터페이스

터미널 연결을 위해 USB 콘솔 포트가 제공되므로 직접 로컬 관리가 가능합니다. 포함된 USB 콘솔 케이블을 사용하여 AP에 연결하십시오. USB-UART 어댑터에 필요한 드라이버는 download.dell-pcw.com의 Tools & Resources에서 다운로드할 수 있습니다.

터미널 액세스에 다음 설정을 사용하십시오.

표 1

콘솔 설정

전송 속도 데이터 비트 패리티 정지 비트 흐름 제어

9600 8

없음

전원 인터페이스

W-IAP175에 사용되는 전원 인터페이스 유형은 구매한 모델에 따라 다릅니다.

 W-IAP175P: 이 버전은 PoE+(802.3at)로만 전원을 제공받으므로 전원 인터페이스가 포함되어 있지 않습

니다.

 W-IAP175AC: AC 전원 커넥터 1개

주의: DC 전원 케이블을 W-IAP175AC에 연결하지 마십시오.

참고: W-IAP175에는 전원 케이블이 함께 제공되지 않으므로 액세서리를 구입하거나 별도로 주문해야 합니다. 전체 전원

케이블 외에, Dell에서는 옥외용 정격 AC 커넥터 키트도 제공하므로 호환 전원 케이블을 W-IAP175에 연결하는 데 사용할 수 있습니다.

AC 전원 연결

W-IAP175AC에는 장치를 AC 전원에 연결하는 두 가지 방법이 있습니다. 두 가지 종류의 전원 코드를 제공되 며, 표준 제공품을 사용하여 설치할 수 없을 경우 사용자가 스스로 조립할 수 있는 커넥터 하나가 제공됩니다.

다음은 해당 옵션에 따라 적용할 수 있는 SKU입니다.

표 2

전원 공급 옵션용

SKU

부품 번호 설명

CBL-AC-NA

CBL-AC-INTL

CKIT-AC-M

NA와 INTL 부품의 차이는 컨덕터의 색상 코드입니다.

 북미용 케이블은 검은색(활성), 흰색(중성) 및 녹색(접지)을 사용합니다.

 INTL 부품은 국제 도식, 즉 갈색(활성), 파란색(중성) 및 노란색/녹색(접지)을 따릅니다.

방수 AC 전원 케이블(5m), 북미 버전

방수 AC 전원 케이블(5m), 국제(EU) 버전

AC 전원 인터페이스용 방수 커넥터 키트

이더넷 인터페이스

W-IAP175에는 유선 네트워크 연결을 위한 10/100/1000Base-T 기가비트 이더넷 포트가 장착되어 있습니다. W-IAP175P에서 이 포트는 IEEE 802.3at 이더넷 전원 장치(PoE)를 지원하며, PoE 미드스팬 인젝터와 같은 전 원 공급 장비(PSE) 장치의 표준 정의 전원형 장치(PD)로 48VDC를 공급받습니다. 거꾸로 W-IAP175AC는 PSE 장치 역할을 수행하여 이더넷 포트에 연결된 장치에 IEEE802.3af PoE 전원을 공급할 수 있습니다.

4 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

접지 지점

P/S

ENT

POE

Radio 1의 RSSI

Radio 0의 RSSI

접지선을 설치하여 W-IAP175를 항상 보호하십시오. 전원을 W-IAP175 케이스에 연결하기 전에 접지 연결을 완료해야 합니다. 접지 종단 지점과 접지층 사이의 저항값은 5옴 미만이어야 합니다.

W-IAP175P LED 상태 표시등

W-IAP175에는 전원, 링크 및 무선 상태에 대한 시각적 표시등이 포함되어 있습니다. 추가로 각 무선에는 수 신한 신호 강도(RSSI)를 나타내는 4개의 LED 배열이 있습니다.

참고: RSSI LED 표시등은 RSSI 레벨이 변하는 정도를 나타냅니다. LED 응답이 없으면 신호가 없는 것이며, 모든 LED가 활 성으로 켜져 있을 때 신호 강도가 최대입니다.

그림 2 LED

배열

표 3는 W-IAP175P 실외 액세스 포인트의 LED의 의미를 설명합니다.

표 3 W-IAP175P LED

LED

P/S

POE

상태 표시등

기능 표시등 상태

AP 전원/준비 상태 꺼짐 AP에 전원 공급 없음

깜박임 장치 부팅 중, 준비되지 않았음

켜짐 장치 준비 완료

해당 없음 해당 없음 현재 사용하지 않음

ENT

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 5

LAN/네트워크 링크 상태 꺼짐 이더넷 링크를 사용할 수 없음

켜짐(황색) 10/100Mbs 이더넷 링크 조절

켜짐(녹색) 1000Mbs 이더넷 링크 조절

깜박임 이더넷 링크의 트래픽

Radio 0 상태 꺼짐 Radio 0 비활성화됨

켜짐(황색)WLAN 모드에서 Radio 0이 활성화됨

깜박임 에어 모니터(AM) 모드

Radio 1 상태 꺼짐 Radio 1 비활성화됨

켜짐(청색)WLAN 모드에서 Radio 1이 활성화됨

깜박임 에어 모니터(AM) 모드

표 3 W-IAP175P LED

P/S

ENT

POE HEAT

Radio 1의 RSSI

Radio 0의 RSSI

상태 표시등 (계속

)

LED

RSSI(Radio 0)

RSSI(Radio 1)

기능 표시등 상태

Radio 0의 RSSI 레벨 꺼짐 RSSI 비활성화됨/신호 없음

4단 진행 표시줄(적색)

25/50/75/100%

Radio 1의 RSSI 레벨 꺼짐 RSSI 비활성화됨/신호 없음

4단 진행 표시줄(청색)

25/50/75/100%

각 표시줄은 최대 신호 강도(100%)를 나타내 는 4개의 표시줄로 신호 강도의 증가율을 보 여줍니다.

최소 데이터 속도: LED 1개 켜짐 최대 데이터 속도: LED 4개 켜짐

각 표시줄은 최대 신호 강도(100%)를 나타내 는 4개의 표시줄로 신호 강도의 증가율을 보 여줍니다.

최소 데이터 속도: LED 1개 켜짐 최대 데이터 속도: LED 4개 켜짐

W-IAP175AC LED 상태 표시등

W-IAP175에는 전원, 링크, 열 및 무선 상태에 대한 시각적 표시등이 포함되어 있습니다. 추가로 각 무선에는 수신한 신호 강도(RSSI)를 나타내는 4개의 LED 배열이 있습니다.

그림 3 LED

배열

표 4에서는 W-IAP175AC 실외 액세스 포인트의 LED의 의미를 설명합니다.

표 4 W-IAP175AC LED

LED

P/S

POE

상태 표시등

기능 표시등 상태

AP 전원/준비 상태 꺼짐 AP에 전원 공급 없음

깜박임 장치 부팅 중, 준비되지 않았음

켜짐 장치 준비 완료

PSE 전원 출력 상태 표시 꺼짐 전원이 공급되지 않는 장치(0Ω<Rport<200Ω) 또는

포트 열림(Rport>1MΩ)

녹색 포트 켜짐(25kΩ)

 1회 점멸: 낮은 서명 저항(300Ω<Rport<15kΩ)  2회 점멸: 높은 서명 저항(33kΩ<Rport<500kΩ)  5회 점멸: 포트 과부하 결함  9회 점멸: 전원 관리 할당 초과됨

6 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

표 4 W-IAP175AC LED

상태 표시등 (계속

)

LED

열 저온의 열 상태 표시 꺼짐 장치가 가열 상태에 있지 않음

ENT

RSSI(Radio 0)

기능 표시등 상태

깜박임(파란색) 장치가 예열 중

LAN/네트워크 링크 상태 꺼짐 이더넷 링크를 사용할 수 없음

켜짐(황색) 10/100Mbs 이더넷 링크 조절

켜짐(녹색) 1000Mbs 이더넷 링크 조절

깜박임 이더넷 링크의 트래픽

Radio 0 상태 꺼짐 Radio 0 비활성화됨

켜짐(황색)WLAN 모드에서 Radio 0이 활성화됨

깜박임 에어 모니터(AM) 모드

Radio 1 상태 꺼짐 Radio 1 비활성화됨

켜짐(청색)WLAN 모드에서 Radio 1이 활성화됨

깜박임 에어 모니터(AM) 모드

Radio 0의 RSSI 레벨 꺼짐 RSSI 비활성화됨/신호 없음

4단 진행 표시줄(적색)

25/50/75/100%

각 표시줄은 최대 신호 강도(100%)를 나타내는 4 개의 표시줄로 신호 강도의 증가율을 보여줍니다.

최소 데이터 속도: LED 1개 켜짐 최대 데이터 속도: LED 4개 켜짐

RSSI(Radio 1)

Radio 1의 RSSI 레벨 꺼짐 RSSI 비활성화됨/신호 없음

4단 진행 표시줄(청색)

25/50/75/100%

각 표시줄은 최대 신호 강도(100%)를 나타내는 4 개의

표시줄로 신호 강도의 증가율을 보여줍니다. 최소 데이터 속도: LED 1개 켜짐 최대 데이터 속도: LED 4개 켜짐

실외 설계 및 배치 고려 사항

실외 무선 네트워크를 배치하기 전에 Dell WLAN의 성공적인 설치를 설계하기 위해 환경을 평가해야 합니다. 환경을 성공적으로 평가하면 Dell AP 및 안테나를 적절히 선택할 수 있으며 최적의 RF 범위에 맞게 설치 장소 를 결정하는 데 도움이 됩니다. 이 프로세스는 WLAN 또는 RF 설계입니다.

규모 요구 사항

대규모 실외 설치일 경우, 일반적인 실외 설치에서는 중요하지 않았던 요소를 고려해야 합니다.

 범위(거리): 설계 단계 동안 AP 사이의 범위 또는 거리를 고려해야 합니다. 사용 가능한 AP 장착 위치는 실

내 환경에 비해 훨씬 덜 유연합니다. 이러한 실외 제한에 관계 없이 추구하려는 목표는 ARM, 효율적인 클 라이언트 로밍 및 페일오버 같은 고급 Aruba 기능인 “어답티브 RF 관리 기능”을 제공함으로써 실내 환경 과 같은 결과를 달성하는 것입니다.

 고도: AP(AP-AP) 및 AP-클라이언트 사이의 고도 차이에 대한 적절한 고려 사항과 설계가 성공에

수 있습니다. 이러한 고도 차이를 고려하려면 선택한 안테나에서 제공되는 3D 유효 범위 패턴을 이해하 는 것이 중요합니다.

 변동 고려 사항: RF 환경은 매일 바뀔 수 있습니다. 실외 배치를 설계할 때는 선적 컨테이너, 차량 및 향후

건물 구조 같이 변동 항목을 염두에 두십시오.

중요

할

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 7

알려진 RF 흡수체/반사체/간섭원 식별

무선 가시선

시각적 가시선

설치 단계 동안 현장에서 알려진 RF 흡수체, 반사체/간섭원을 식별하는 것이 중요합니다. 실내 환경과 비교 하여 실외 환경은 보다 적은 RF 흡수체/반사체/간섭원으로 구성되어 있어, 이들을 식별하고 AP를 고정된 실 외 위치에 설치하고 장착할 때도 이런 사항을 반드시 고려해야 합니다.

RF 흡수체

 시멘트/콘크리트

 자연물: 나무/식물

 벽돌

RF 반사체

 금속 물체: 지붕에 설치된 에어컨 장비, 철망 울타리(구멍 크기에 따라 다름), 기타 와이어 울타리 또는 수

도관

RF 간섭원

 근처에서 작동하는 다른 802.11a/b/g/n 또는 광대역 액세스 장비

 가열하거나 재료의 물리적 특성을 바꾸기 위해 RF를 사용하는 산업용 RF 용접 장비 또는 기타 ISM(산업

용, 과학용, 의학용) 장비

 군대, 민간 항공 또는 기상 레이더 시스템

가시선(무선 경로 설계)

무선 브리지 또는 메시 링크가 최적의 성능을 발휘하려면 두 안테나 사이에 “무선 가시선”이 필요합니다. 무 선 가시선이란 링크를 따라 많은 무선 신호 강도가 이동하는 영역을 말합니다. 이 영역은 무선 링크의 최초 프레넬 영역(Fresnel Zone)으로 알려졌습니다. 무선 링크의 경우 최초 프레넬 영역의 60% 이내에는 물체(접 지 포함)가 침범해서는 안 됩니다.

그림 4

는 무선 가시선의 좋은 개념을 보여줍니다.

그림 4

무선 경로에 장애물이 있는 경우 무선 링크는 될 수 있지만 신호의 품질과 강도에 영향을 받습니다. 경로에 있는 물체의 최대 여유 거리 계산은 안테나 배치와 높이 결정에 직접 영향을 미치기 때문에 중요합니다. 무선 신호가 쉽게 손실될 수 있는, 링크 거리가 먼 경우 특히 중요합니다.

무선 브리지 또는 메시 링크의 무선 경로를 설계할 때는

 안테나 사이에 가시선이 불완전한 경로는 피하십시오

가시선

다음과 같은 요소를 고려하십시오.

 나무 또는 기타 나뭇잎이 경로 근처에 있거나 자라서 경로를 막을 수 있으니 주의하십시오.

 건물과의 간격이 충분하며 건물 신축으로 인해 경로가 막힐 염려는 없는지 확인하십시오.

 거리가 매우 먼 링크의 경우 상대 높이를 계산할 때 지구의 곡률(km당 20cm)을 고려해야 합니다.

8 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

 지형 지도, 항공 사진 또는 위성 이미지 데이터를 사용하여 안테나 사이에 있는 지형을 확인하십시오(해

당 지역에서 이 정보를 제공하는 소프트웨어 패키지를 이용할 수 있음)

 차량, 열차 또는 항공기의 이동으로 인해 일시적인 막힘이 발생할 수 있는 경로는 피하십시오.

안테나 높이

안정적인 무선 브리지 또는 메시 링크는 일반적으로 무선 가시선에 막힘이 없도록 안테나 양쪽을 충분히 높 게 설치하여 가장 잘 얻을 수 있습니다. 필요한 최소 높이는 링크 거리, 경로에 있을 수 있는 장애물, 지형 및 지구의 곡률(4.8km(3마일) 이상의 링크인 경우)에 따라 달라집니다.

거리가 먼 링크인 경우 필요한 최소 간격을 얻기 위해서는

충분히 높은 마스트나 기둥에 AP를 설치해야 할 수 있습니다. 지상 또는 경로 장애물 위로 필요한 최소 간격을 평가하려면 다음 표를 이용합니다(5GHz 브리 지 링크의 경우).

표 5

안테나 최소 높이 및 간격 요구 사항

총 링크 거리

0.402km(0.25마일)

0.805km(0.5마일)

1.6km(1마일)

3.2km(2마일)

4.8km(3마일)

6.4km(4마일)

8km(5마일)

11.3km(7마일)

14.5km(9마일)

19.3km(12마일)

5.8GHz에서 최초 프레넬 영역의 60% 에 대한 최대 간격

1.4m(4.6ft) 0.002m(0.007ft) 1.4m(4.6ft)

1.9m(6.2ft) 0.010m(0.03ft) 1.9m(6.2ft)

2.7m(8.9ft) 0.04m(0.13ft) 2.7m(8.9ft)

3.8m(12.5ft) 0.15m(0.5ft) 4.0m(13.1ft)

4.7m(15.4ft) 0.3m(1.0ft) 5.0m(16.4ft)

5.4m(17.7ft) 0.6m(2.0ft) 6.0m(19.7ft)

6.1m(20ft) 0.9m(3.0ft) 7.0m(23ft)

7.2m(23.6ft) 1.9m(6.2ft) 9.1m(30ft)

8.2m(27ft) 3.1m(10.2ft) 11.3m(37ft)

9.4m(30.8ft) 5.5m(18.0ft) 14.9m(49ft)

지구 곡률에 대한 대략적인 간격

링크의 중간 지점에서 필요한 총 간격

24.1km(15마일)

참고: 경로에서 장애물을 제거하려면, 무선 가시선에 필요한 최소 간격에 물체의 높이를 추가해야 합니다. 그림 5에 있는 간단한 다음 예제를 생각해 보십시오.

10.5m(34.4ft) 8.5m(28.0ft) 19.1m(62.7ft)

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 9

그림 5

무선 가시선

시각적 가시선

4.8km(3마일)

2.4m

20m

17.7m

4.7m

1.4m

12m

안테나 높이 및 가시선

4.8km(3마일) 정도 떨어져 있는 건물 A와 건물 B를 연결하는 무선 브리지 또는 메시 링크가 구축되었습니다. 두 건물 사이에는 작은 나무들로 뒤덮힌 언덕이 있습니다. 위의 그림을 보시면 4.8km 링크에서는 중간 지점 에 필요한 물체의 간격이 4.7m(15.4ft) 인 것을 알 수 있습니다. 언덕에서 가장 높은 나무의 높이가

17.7m(58.1ft)이므로 링크 양끝의 안테나 높이는 최소 22.4m(73.5ft)가 되어야

합니다. 건물 A의 높이는 6층

또는 20m(66ft)이므로 필요한 안테나의 높이를 충족하려면 지붕에 2.4m(7.9ft) 마스트 또는 기둥을 세워야 합니다. 건물 B는 단지 3층 높이 또는 9m(30ft)이므로 건물 A보다 12m(39ft)가 더 높은 고도에 위치해 있습니 다. 따라서 건물 B에 필요한 안테나를 장착하려면 1.4m(4.6ft)의 마스트 또는 기둥이 필요합니다.

주의: 전선이 바로 위를 지나는 곳에는 무선 마스트, 기둥 또는 타워를 건설하지 마십시오.

참고: 현지 규정에서 높은 무선 마스트 또는 타워의 건설을 제한하거나 금지할 수 있습니다. 무선 브리지 또는 메시 링크

에 무선 마스트 또는 타워가 필요한 경우 전문 설치업체에 문의하십시오.

안테나 위치 및 방향

필요한 안테나 높이가 결정되었으면 무선 브리지 또는 메시 링크의 정확한 위치에 영향을 미치는 다른 요소 를 고려해야 합니다.

 무선 브리지 또는 메시 링크 2m(6ft) 이내에 다른 무선 안테나가 없는지 확인하십시오. 다른 WiFi 무선 안

테나도 포함됩니다.

 무선 브리지 또는 메시 링크를 전선과 전화선에서 떨어진 곳에 배치하십시오.

 무선 브리지 또는 메시 링크를 지붕에 설치된 에어컨 장비, 색깔이 있는 창, 철조망 또는 수도관 같은 금속

성 반사 표면에 너무 가까이 배치하지 마십시오. 이런 물체와 최소 1.5m(5피트) 간격을 두어야 합니다.

 링크 양쪽의 무선 브리지 또는 메시 링크 안테나는 수평 또는 수직으로 동일한 극성 방향이 되도록 배치

해야 합니다. 적절히 배치하면 처리 성능이 극대화됩니다.

무선 간섭

무선 간섭을 방지하려면 무선 링크를 적절히 배치하는 것이 중요합니다. 간섭은 동일하거나 인접한 채널 주 파수를 통해 다른 무선 전송 시 발생합니다. 먼저 스펙트럼 분석기를 사용하여 해당 위치를 스캔하고,

802.11a/b/g 채널 주파수를 사용하는 강력한 무선 신호가 있는지 확인해야 합니다. 항상 다른 신호에서 가장 먼 채널 주파수를 사용하십시오.

하지만 여전히 무선 브리지 또는 메시 상황이 호전될 수 있습니다.

링크에 무선 간섭으로 인한 문제가 발생한 경우, 안테나 방향을 바꾸면

10 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

기상 조건

무선 브리지 또는 메시 링크를 설치할 때, 위치에 영향을 미치는 것으로 알려진 극심한 날씨 조건을 고려해야 합니다. 다음과 같은 요소를 고려하십시오.

 온도: 무선 브리지 또는 메시 링크는 -30ºC~55ºC의 온도에서 정상 작동하는 것으로 테스트되었습니다.

이 범위를 벗어나는 온도에서 작동하면 장치가 고장날 수 있습니다.

 풍속: 무선 브리지 또는 메시 링크는 최대 265.5km/h(165마일/h)의 풍속에서 작동할 수 있습니다. 사이트

에서 알고 있는 최대 풍속과 방향을 고려해야 하며 기둥, 마스트 또는 타워 같은 지지 구조는 이 힘을 견디 도록 건설해야 합니다.

 낙뢰: 낙뢰에 따른 서지를 방지하기 위해 W-IAP175에는 무선 인터페이스 포트에 낙뢰 방지 장치가 필요

합니다.

주의: 낙뢰에 따른 서지로부터 보호하려면 Dell 피뢰기, AP-LAR-1을 각 안테나 포트에 설치해야 합니다. AP-LAR-1을 사 용하지 않으면 Dell 실외 AP 모델을 보증 받지 못할 수 있으며 AP의 낙뢰 유도 서지 기능이 실패할 수 있습니다.

 비: 무선 브리지 또는 메시 링크는 방수됩니다. 그러나 추가 보호를 위해 이더넷 포트와 안테나 커넥터 주

변에 방수 실링 테이프를 사용하는 것이 좋습니다. 커넥터에 습기가 유입되는 경우 성능이 저하되거나, 링크가 완전 고장날 수 있습니다.

 눈 및 얼음: 비와 같이 내리는 눈은 무선 신호에 큰 영향을 미치지 않습니다. 그러나 안테나에 눈이 쌓이거

나 결빙되면 링크가 작동하지 않을 수 있습니다. 이 경우 링크 작동을 복원하려면 안테나에서 눈이나 얼 음을 치워줘야 합니다.

이더넷 배선

적절한 안테나 위치를 결정했으면 실외의 무선 브리지 또는 메시 링크에서 적절한 전원 및/또는 네트워크 소 스까지 케이블 경로를 설계해야 합니다.

다음 사항을 고려하십시오.

 이더넷 케이블 길이는 90m(295ft)를 초과하면 안 됩니다.

 케이블의 건물 진입 지점을 결정합니다(해당되는 경우).

 케이블의 안전이나 보호를 위해 전선관, 버팀대 또는 기타 구조물이 필요한지 결정합니다.

 케이블의 전원 인젝터 끝부분을 낙뢰로부터 보호하려면 케이블이 건물에 들어오기 직전에 피뢰기를 사

용하십시오

접지

무선 브리지 또는 메시 링크, 케이블 및 기타 지지 구조물은 적절히 접지하는 것이 중요합니다. 각 W-IAP175 액세스 포인트에는 접지선을 연결하기 위한 접지 나사가 포함되어 있습니다.

주의: 접지를 제공하고 해당 지역 및 국가 전기 기준을 충족해야 합니다. 유닛의 외부 접지 스터드를 사용하여 먼저 액 세스 포인트를 접지한 후 다른 연결을 수행합니다.

안테나 설치

1. 안테나를 연결하기 전에 안테나 중 어느 것이 2.4GHz이고 어느 것이 5GHz인지 확인하십시오. W-IAP175

에서는 2.4GHz 안테나는 R1 무선 인터페이스에 설치해야 하고 5.0GHz는 R0 무선 인터페이스에 설치해 야 합니다.

2. 어느 안테나를 어디에 설치할지 확인한 후 안테나 커넥터를 해당 커넥터와 AP에 끼우고 커넥터를 시계

방향으로 손으로 돌려 설치합니다. 각 안테나에 대해 이 프로세스를 반복합니다.

3. 미사용 안테나

인터페이스에는 포함된 금속 방수 캡을 씌우고 시계 방향으로 손으로 돌려 조입니다.

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 11

커넥터 방수 처리

AP175_11

물구멍

옥외에 설치되는 AP의 제품 안정성과 수명 연장을 위해 안테나 및/또는 케이블 연결부의 방수 처리는 필수적 입니다. 이 프로세스는 커넥터를 통해 AP 또는 안테나에 물이 유입되는 것을 막아줍니다.

적절한 방수에는 세 번의 작업이 필요합니다.

1. 전기 테이프

2. 부틸 고무

3. 전기 테이프

처음 테이프를 감을 때는 최소 두 번 이상 감아 주어야 하며, 그런

다음 부틸 고무를 한 번 감아주고 전기 테이

프로 네 번 감아 줍니다. 그러면 AP 또는 안테나를 손상시킬 수 있는 물, 열 및 잠재적 위험으로부터 적절히 보 호됩니다.

또한 물이 항상 아래로, 연결부에서 떨어진 곳으로 흐르도록 연결부를 감습니다.

필요한 항목 및 도구

 19mm(3/4”) 비닐 전기 테이프

 부틸 고무 테이프

 칼 또는 커터 칼

연결부 종류

다음 섹션에서는 직접 연결된 안테나(그림 6) 및 케이블 연결부(그림 7)의 방수 처리 지침을 제공합니다. 두 종류의 연결부 모두 같은 재료가 필요하지만 절차가 약간 다릅니다. 직접 연결된 안테나를 방수 처리하려면

14페이지의 “직접 연결된 안테나 방수 처리”를 참조하십시오. 케이블 연결부를 방수 처리하려면 17페이지의 “케이블 연결부 방수 처리”를 참조하십시오.

참고: 다음 지침은 W-IAP175에 피뢰기를 설치한 것을 가정한 것입니다.

그림 6

직접 연결된 안테나

12 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

그림 7

AP175_16

안테나 하단의 커넥터

피그테일의 N 형 커넥터

RF 케이블의 N형 커넥터

케이블 연결부

기억해야 할 중요 사항

 안테나의 물구멍은 막지 마십시오. 막을 경우 안테나에서 응축수가 흘러나가는 것을 제한할 수 있습니다.

 적절한 방수 처리는 금방 끝나지 않습니다. 아래 설명하는 단계를 수행하기 위해 충분한 시간을 할애하십

시오.

 테이프를 두를 때는 가능한 주름이 생기지 않도록 감습니다. 테이프에 주름이 생기거나 접히는 곳이 있으

면 이 곳에 물이나 습기가 찰 수 있습니다.

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 13

직접 연결된 안테나 방수 처리

AP175_12

필요한 테이프 조각

피뢰기의 위쪽 3/4 지점부터 안테나 마운트 바닥까지 테이프 감기

첫 번째 겹은 테이프를 뒤집어 감기(끈적한 부분이 바깥을 향하게)

참고: 다음 지침은 W-IAP175 사이에 피뢰기를 설치한 것을 가정한 것입니다.

첫 번째 테이프 감기

1. 안테나에 테이프를 감기 전에 물구멍(그림 6)의 위치를 확인합니다. 물구멍을 통해 안테나 내부에 응축된

물이 배출됩니다.

2. 안테나 커넥터와 피뢰기를 청소하고 건조시켜 준비합니다.

3. 전기 테이프를 100mm(4”) 정도 자릅니다. 테이프를 이 길이로 미리 잘라두면 안테나 주변과 AP 케이스의

다른 부품에 테이프를 두르기 쉬워집니다.

4. AP의 안테나 커넥터에서 시작하여 안테나 커넥터의 3/4 지점까지 연결부에 19mm(3/4”) 전기 테이프를

착시켜 감습니다. 테이프는 절반 정도 너비가 겹치도록 감습니다.

5. AP 케이스가 있는 곳까지 감길 때까지 3~4단계를 반복합니다.

밀

그림 8

첫 번째 테이프 감기

14 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

부틸 고무 감기

AP175_13

19mm(3/4”)의

고무 조각 절단

얇고 넓게 늘이기

안테나 마운트 바닥과 피뢰기 를 고무로 감기

AP175_14

안테나 마운트 바닥과 피뢰기를 고무로 감기

고무끼리

잡아당겨 접합

고무는 테이프로

4겹 감기

1. 부틸 고무를 19mm(3/4”) 자릅니다.

2. 테이프를 감은 커넥터(그림 9) 주변을 고무로 감습니다.

3. 더 이상 틈이 없을 때까지 양쪽을 잡아 당겨 접합합니다(그림 10).

그림 9

부틸 고무 배치

그림 10

부틸 고무 감기

Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서 15

두 번째 테이프 감기

AP175_15

고무는 테이프로 4겹 감기

필요한 테이프 조각

첫 번째와 세 번째 겹은 위에서 아래로 감기 두 번째와 마지막 겹은 아래에서 위로 감기

1. 전기 테이프를 100mm(4”) 정도 자릅니다.

2. 감기 시작하는 위치는 안테나 방향에 따라 다릅니다. 물이 테이프 결을 따라 커넥터 안으로 유입되는 것

을 방지하기 위해 감는 방향 반대 쪽으로 물이 흘러야 합니다.

따라서 안테나가 사용자 쪽을 향하고 있는 경우 커넥터의 AP 끝에서 감기 시작해야 합니다. 그래야 네 번 째와 마지막 레이어가 올바르게 감깁니다. 반대로 안테나가 에서 감기 시작해야 합니다.

3. 테이프의 네 번째 감기가 완료된 후 물이 모이는 곳이 없는지 확인합니다. 있다면 다시 한 번 감아주어 이

런 부위를 없애거나 테이프를 제거하고 다시 시작해야 합니다.

아래를 향하고 있는 경우 커넥터의 안테나 끝

그림 11

완성된 감기

(AP

상단의 안테나

)

16 Dell PowerConnect W-IAP175 실외 Instant 액세스 포인트 | 설치 안내서

4. 모든 커넥터에 대해 이 절차를 반복합니다.
