Page 1
Dell Networking
W-7010 Denetleyici
Kurulum Kılavuzu
Page 2
Telif Hakkı
© 2014 Aruba Networks, Inc. Aruba Networks ticari markaları şunları içermektedir: , Aruba Networks®, Aruba
Wireless Networks
PowerConnect™ ise Dell Inc. ticari markalarıdır.
Her hakkı saklıdır. Bu el kitabındaki spesifikasyonlar haber verilmeksizin değiştirilebilir.
Menşei ABD’dir. Diğer bütün ticari markaların mülkiyeti kendi sahiplerine aittir.
®
, tescilli Aruba Mobile Edge Company logosu ve Aruba Mobility Management System®. Dell™, DELL™ logosu ve
Açık Kaynak Kodu
Bazı Aruba ürünleri, GNU Genel Kamu Lisansı (GPL), GNU Kısıtlı Genel Kamu Lisansı (LGPL) veya diğer Açık Kaynak Lisanslarına tâbi
yazılım kodları da dahil olmak üzere, üçüncü taraflarca geliştirilmiş Açık Kaynak yazılım kodları içerir. Litech Systems Design firmasının
yazılımını içerir. The IF-MAP istemci kitaplığı telif hakkı 2011Infoblox, Inc. Her hakkı saklıdır. Bu üründe Lars Fenneberg ve çalışma
arkadaşları tarafından geliştirilen yazılım bulunmaktadır. Kullanılan Açık Kaynak koduna şu siteden ulaşılabilir:
http://www.arubanetworks.com/open_source
Yasal Uyarı
Aruba Networks, Inc. anahtarlama platformları ve yazılımlarının herhangi bir birey veya şirket tarafından başka satıcıların VPN istemci
aygıtlarını sonlandırmak amacıyla kullanılması eyleminden doğacak sorumluluk tamamıyla ilgili birey veya şirketin kendisine aittir ve bu
eylemde bulunan birey veya şirket, ilgili satıcılar adına telif hakkı ihlalinden dolayı Aruba Networks, Inc. aleyhine açılabilecek her türlü
hukuk davası bakımından tam tazmin yükümlülüğü altında olacaktır.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu 0511573-TR-01 | Haziran 2014
Page 3
İçindekiler
Önsöz .......................................................................................................................................................5
Kılavuza Genel Bakış..............................................................................................................5
İlgili Belgeler..........................................................................................................................5
Dell ile İletişim .......................................................................................................................5
Bölüm 1 W-7010 Denetleyici................................................................................................. 7
Ambalaj Kontrol Listesi ..........................................................................................................7
W-7010 Bileşenler.................................................................................................................8
Erişim Portları (Ethernet Portları).....................................................................................9
Ethernet Port LED’leri ..............................................................................................9
Yer Uydu Bağı Portları...................................................................................................10
Güç, Durum, ve Eşleşen LED’ler ...................................................................................11
LCD Paneli ...................................................................................................................11
LCD Modu Menüsü ...............................................................................................12
LCD Ekranın Devre Dışı Bırakılması ........................................................................12
USB Arabirimi...............................................................................................................13
Yönetim Portu ..............................................................................................................13
Mini USB Konsol Konnektörü........................................................................................13
Mini USB Sürücüsü ...............................................................................................13
Konsol Portu ................................................................................................................14
Seri Konsol Portu Bağdaştırıcısı .............................................................................14
Güç Kaynağı.................................................................................................................14
PoE.......................................................................................................................15
Topraklama Noktası......................................................................................................15
SFP Modülleri ......................................................................................................................15
Bölüm 2 Montaj...................................................................................................................17
Önlemler..............................................................................................................................17
Konum Seçme.....................................................................................................................18

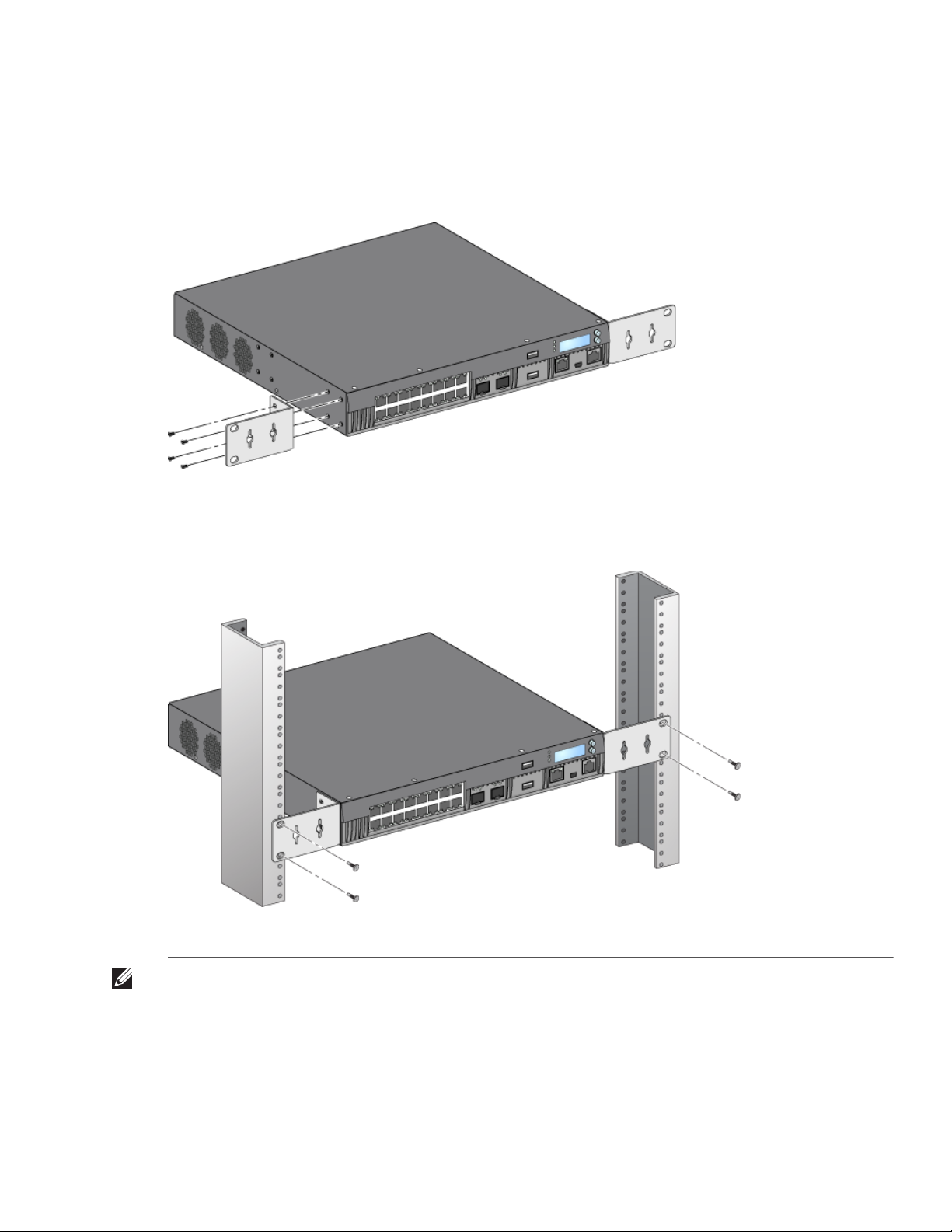

Sistem Rafına Montaj- Standart............................................................................................18
Gerekli Alet ve Ekipman ................................................................................................18
Montaj Adımları ............................................................................................................19
Masa veya Duvar Rafı Montajı..............................................................................................20
Gerekli Alet ve Ekipman ................................................................................................20
Montaj Adımları ............................................................................................................20
Duvara Montaj.....................................................................................................................20
Gerekli Alet ve Ekipman ................................................................................................20
Montaj Adımları ............................................................................................................20
AC Güç Kablosunun Bağlanması ve Çıkarılması ....................................................................22
AC Güç Kablosunun Bağlanması...................................................................................22

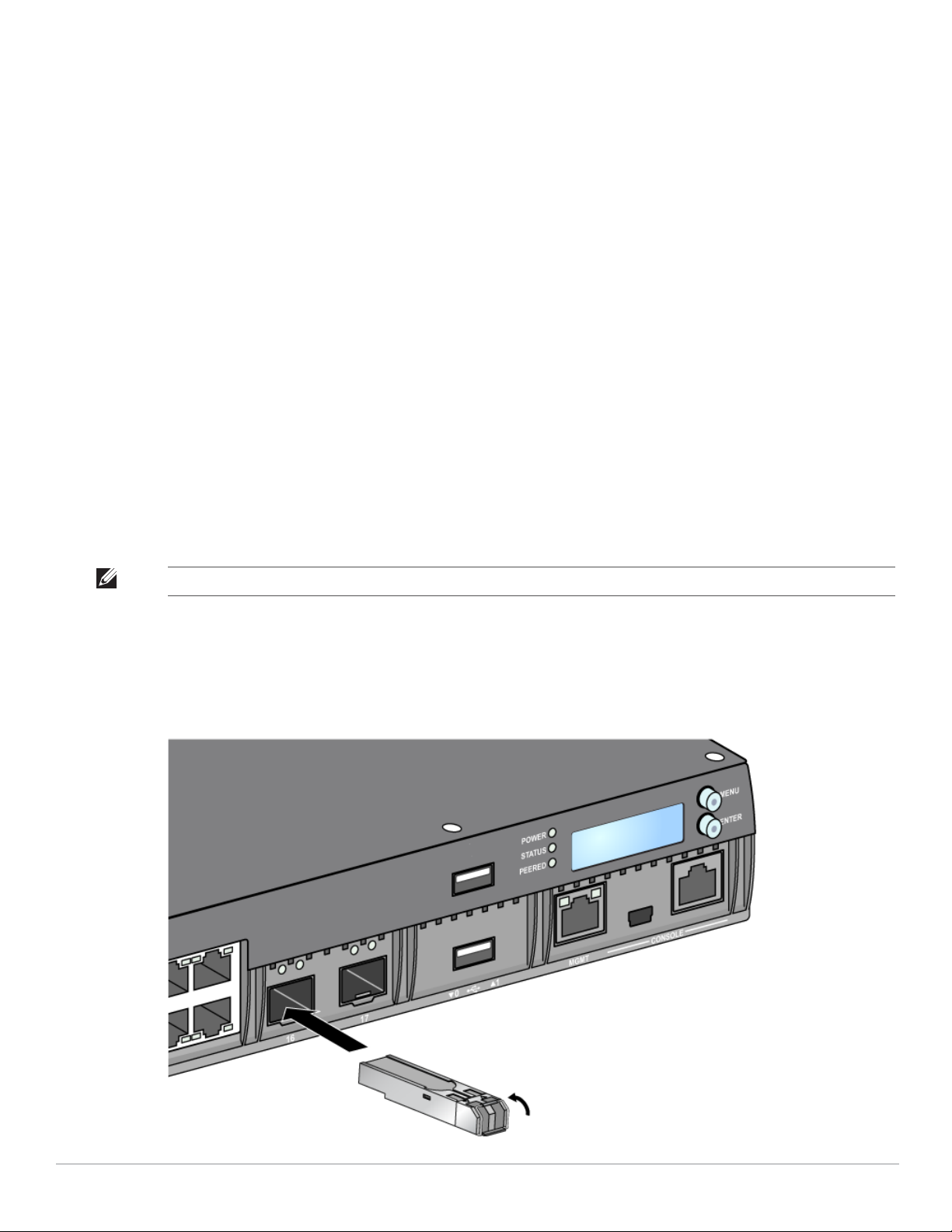

SFP’nin (Takılıp Çıkarılabilir Küçük Form Faktörü Modülü) Takılması .....................................22
SFP’nin (Takılıp Çıkarılabilir Küçük Form Faktörü Modülü) Çıkarılması ............................23
LC Fiber Optik Kablonun Bağlanması.............................................................................23
LC Fiber Optik Kablonun Çıkarılması.......................................................................23
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu | 3
Page 4
Bölüm 3 Spesifikasyonlar, Güvenlik ve Uygunluk................................................................25
W-7010 Spesifikasyonlar.....................................................................................................25
Fiziksel.........................................................................................................................25
Güç Kaynağı Spesifikasyonları ......................................................................................25
Çalıştırma Spesifikasyonları ..........................................................................................25
Saklama Spesifikasyonları ............................................................................................25
Güvenlik ve Yönetmelikler Yönünden Uygunluk.....................................................................25
AB Düzenlemelerine Uygunluk.......................................................................................26
Elektromanyetik Enterferans.................................................................................................26
Birleşik Devletler....................................................................................................26
Kanada .................................................................................................................26
Japonya VCCI...............................................................................................................26
Tayvan (BSMI) .............................................................................................................27
Avrupa..................................................................................................................27
Güney Kore...........................................................................................................27
Pil Açıklamaları ............................................................................................................27
Dell Ekipmanının Uygun Şekilde Bertarafı..............................................................................27
Elektrikli ve Elektronik Ekipman Atıkları ..........................................................................27
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması) .................................................28
Hindistan RoHS............................................................................................................28
Çin Tehlikeli Maddelerin Kısıtlanması Direktifi (RoHS) ....................................................28
4 | Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 5
Önsöz
Bu belgede Dell Networking W-7010 Denetleyici ünitesinin donanım özellikleri açıklanmaktadır. Belgede,
denetleyicinin fiziksel ve performans özelliklerine ilişkin ayrıntılı bir genel tanıtım sunulmakta ve denetleyici
ünitesi ve aksesuarlarının kurulumu açıklanmaktadır.
Kılavuza Genel Bakış
Bölüm 1, “W-7010 Denetleyici”, sayfa 7, W-7010 denetleyici ve her bir bileşeni için ayrıntılı bir donanım
genel tanıtımı sunmaktadır.
Bölüm 2, “Montaj”, sayfa 17 farklı yollarla W-7010 denetleyici ünitesinin ve bileşenlerinin nasıl kurulacağını
açıklamaktadır.
Bölüm 3, “Spesifikasyonlar, Güvenlik ve Uygunluk”, sayfa 25 W-7010 denetleyici ünitesinin teknik
spesifikasyonlarını ve güvenlik ve yönetmelikler açısından uyumluluk bilgisini listelemektedir.
İlgili Belgeler
W-7010 denetleyici ünitesinin ayrıntılı yönetim bilgisi için en yeni Dell Networking W-Serisi ArubaOS Kullanıcı
Kılavuzu ve Dell Networking W-Serisi ArubaOS CLI Referans Kılavuzuna başvurun. İlgili belgelere
dell.com/support/manuals adresinden ulaşılabilir.
Dell ile İletişim
Tablo 1 İletişim Bilgileri
Web Sitesi Desteği
Ana Web Sitesi dell.com
İletişim Bilgileri dell.com/contactdell
Destek Web Sitesi dell.com/support
Belge Web Sitesi dell.com/support/manuals
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Önsöz | 5
Page 6
Bu sayfa bilerek boş bırakılmıştır.
6 | Önsöz Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 7
Bölüm 1
W-7010 Denetleyici
Dell Networking W-7010 Denetleyici kablosuz Erişim Noktalarını (AP) ve Hava İzleme Aygıtlarını (AM) kablolu
bir LAN sisteme bağlayan, denetleyen ve akıllı bir şekilde entegre eden bir kablosuz LAN denetleyici ünitesidir.
W-7010 denetleyici cihazının birbirinden fiziksel veya işlevsel olarak bir farkı bulunmayan iki modeli bulunmaktadır.
W-7010-US: Amerika Birleşik Devletleri için
W-7010-RW: Diğer tüm ülkeler için
W-7010 denetleyici aşağıda belirtilen port yapılandırmasına sahiptir:
Tablo 3 W-7010 Denetleyici Port Yapılandırması
Model Erişim Portu
W-7010 16 x 10/100/1000BASE-T
(12 x PoE/PoE+ ve 4 x non-PoE)
Yer Uydu Bağı
Portu
2 x 1000BASE-X 32 2048
Desteklenen Erişim
Noktası Sayısı
Desteklenen
Kullanıcı Sayısı
Ambalaj Kontrol Listesi
NOT: Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçiyi bilgilendirin. Mümkünse, orijinal ambalaj malzemelerini içeren karton
kutuyu saklayın (bkz. Tablo 4). İhtiyaç halinde üniteyi yeniden ambalajlayıp tedarikçinize geri göndermek için bu malzemeleri kullanın.
Tablo 4 Ambalaj İçeriği
Öğe Miktar
W-7010 Denetleyici 1
Montaj Braketleri 2
M6 x 15 mm Yıldız Tornavidaya Uygun Vida 4
M4 x 8 mm Yıldız Tornavidaya Uygun Vida 8
M6 x 7 mm Topraklama Vidası 2
AC Güç Kablosu Tutturma Klipsi 1
Güç Kablosu 1
USB Konsol Kablosu 1
Kauçuk Ayak 4
Montaj Kılavuzu (bu belge, basılı)1
Hızlı Başlangıç Kılavuzu (basılı)1
Dell Yazılım Lisans Anlaşması (basılı)1
Dell Güvenlik, Çevre ve Yönetmelik Bilgileri (basılı)1
Dell Garanti ve Destek Bilgileri (basılı)1
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu W-7010 Denetleyici | 7
Page 8
NOT: W-7010 denetleyici ünitesiyle birlikte kullanılan isteğe bağlı aksesuarlar ayrıca satılmaktadır. Ayrıntılar ve yardım almak için Dell
satış temsilcinizle görüşün.
W-7010 Bileşenler
Bu bölümde W-7010 denetleyici ünitesini oluşturan farklı bileşenler ve ünitedeki konumları açıklanmaktadır.
Şekil 1 W-7010 denetleyici ünitesinin ön panelini göstermektedir. Şekil 2 W-7010 denetleyici ünitesinin arka
panelini göstermektedir.
Şekil 1 W-7010 Denetleyici Ön Panel
Şekil 2 W-7010 Denetleyici Arka Panel
W-7010 denetleyici ünitesinde bulunan bileşenler aşağıdaki tabloda yer almaktadır:
Tablo 5 W-7010 Denetleyici Bileşenler
Sıra Bileşen Açıklama
1Erişim Portları 16 x10/100/1000BASE-T Ethernet portu
Turuncu renkte numaralandırma: Portun PoE/PoE+ özelliklerini desteklediğini
gösterir
Gri renkte numaralandırma: Portun PoE/PoE+ özelliklerini desteklemediğini gösterir
2Yer Uydu Bağı Portları 2 x 1000BASE-X portu
3Güç, Durum, ve Eşleşen LED’ler Denetleyici ünitesinin temel izleme işlevini yerine getirir
4LCD LCD davranışının yapılandırılmasına ve diğer temel işlemlere olanak sağlar.
5Menü Düğmesi LCD ekran menüsünün seçimine olanak sağlar.
6Enter Düğmesi LCD ekrandaki eylemlerin yürütülmesini sağlar.
7 USB Arabirimi 2 x USB 2.0, USB depolama aygıtları yapılandırmaları kaydetmek ve karşıya yüklemek
8Yönetim Portu Ayrı bir yönetim ağına bağlanma olanağı sağlar.
9 Mini USB Konsol Portu Doğrudan yerel erişim için konsol erişimi sağlar
için kullanılır
8 | W-7010 Denetleyici Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 9
Tablo 5 W-7010 Denetleyici Bileşenler (Devamı)
1000Base-T Gigabit
Ethernet Portu
RJ-45 Dişi
Pin Bağlantıları
Sinyal Adı
1
2
3
4
5
6
7
8
BI_DC+
BI_DC-
BI_DD+
BI_DD-
BI_DA+
BI_DABI_DB+
BI_DB-
İşlev
İki yönlü çift +C
İki yönlü çift -C
İki yönlü çift +D
İki yönlü çift -D
İki yönlü çift +A
İki yönlü çift -A
İki yönlü çift +B
İki yönlü çift -B
Sıra Bileşen Açıklama
10 Konsol Portu RJ-45 seri konsol erişim portu
11 AC giriş AC güç konnektörü
12 Topraklama Noktaları Topraklama vidalarını takmak için kullanılır.
Erişim Portları (Ethernet Portları)
W-7010 denetleyici ünitesinde onaltı 10/100/1000BASE-T Gigabit Ethernet portu (0 - 15) bulunmaktadı r.
Gigabit Ethernet sekiz kablonun tümünü kullanır ve her çift iki yönlüdür. Bu, aynı çiftin hem veri aktarımı hem
de veri alımı için kullanıldığı anlamına gelmektedir. Şekil 3 RJ-45 konnektörü için Gigabit Ethernet pin çıkışlarını
göstermektedir. 10/100/1000BASE-T Gigabit Ethernet port üzerinde eşleşen pinler şunlardır: 1/2, 3/6, 4/5 ve 7/8.
Şekil 3 Gigabit Ethernet Portu Pin Bağlantıları
Tüm Güç Ethernet üzerinden (PoE) özellikli portlar bağlı aygıtlara 15.4 W’a kadar DC güç sağlayacak şekilde
IEEE 802.3af PoE’yi ve 30.0’a W kadar DC güç sağlayacak şekilde Ethernet üzerinden IEEE 802.3at Power Plus
(PoE+) özelliklerini destekler. Port başına güç kasadaki toplam PoE gücüne (150W) bağlıdır.
Ethernet Port LED’leri
10/100/1000BASE-T Ethernet portlarının her birinde port durumu ve etkinliğini izlemenizi sağlayan iki LED
bulunmaktadır.
LINK/ACT: Portun sol tarafında bulunan bu LED portun bağlantı durumunu ve etkinliğini gösterir.
STATUS: Portun sağ tarafında yer alan bu LED portun durumunu gösterir. Bu LED tarafından görüntülenen
bilgi LCD’nin moduna göre değişir.
Her LCD modu için LED davranışı aşağıdaki tabloda açıklanmıştır:
Tablo 6 10/100/1000Base-T Ethernet Port LED’leri
LED İşlev LCD Modu Gösterge Durum
LINK/ACT Bağlantı
durumu
Yok Yeşil (Kesintisiz) Bağlantı kuruldu
Yeşil (Yanıp
Port veri gönderiyor veya alıyor
sönüyor)
Kapalı Port üzerinde bağlantı yok
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu W-7010 Denetleyici | 9
Page 10
Tablo 6 10/100/1000Base-T Ethernet Port LED’leri (Devamı)
LED İşlev LCD Modu Gösterge Durum
STATUS Port durumu Yönetim Yeşil (Kesintisiz) Port etkin
Kapalı Port Yönetim olarak devre dışı
Dupleks Yeşil (Kesintisiz) Tam dupleks
Kapalı Yar ı dupleks
PoE Yeşil (Kesintisiz) PoE etkin
Yeşil (Yanıp
sönüyor)
Kapalı PoE devre dışı
HızYeşil (Kesintisiz) 1000 Mbps
Kapalı 10/100 Mbps
Güç etkin ancak mevcut olmadığı için güç engellendi
Yer Uydu Bağı Portları
W-7010 denetleyici ünitesinde iki adet 1000BASE-X yer uydu bağı portu (16 ve 17) bulunmaktadır. Bkz. Şekil 4.
Bu portlarda Dell destekli SFP alıcı-verici kullanılması önerilmektedir.
Şekil 4 Portlar, LED’ler ve LCD Paneli
NOT: Dell optiklerini Dell denetleyici sistemlerinde test eder ve destekler. Üçüncü taraf optikleri test edilmez ve desteklenmez. Bu nedenle,
Dell, üçüncü taraf optiklerin bir Dell sisteminde kullanıldığında düzgün çalışacağını garanti etmez.
10 | W-7010 Denetleyici Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 11
Her bir yer uydu bağı bağlantı/portunda temel durum ve etkinliğini izlemeye olanak sağlayan iki LED bulunmaktadır.
Tablo 7 Yer Uydu Bağı LED’leri
Etiket İşlev LCD Modu Gösterge Durum
LINK/ACT Bağlantı
durumu
STATUS Port durumu Yönetim Yeşil (kesintisiz) Port etkin
Yok Yeşil (kesintisiz) Bağlantı kuruldu
Yeşil (yanıp sönüyor) Port veri gönderiyor veya alıyor
Kapalı Port üzerinde bağlantı yok
Kapalı Port devre dışı
Dupleks Yeşil (kesintisiz) Tam dupleks
Kapalı Yok
PoE Kapalı Yok
HızYeşil (kesintisiz) 1 Gbps
Kapalı Yok
Güç, Durum, ve Eşleşen LED’ler
Ön panelde ayrıca W-7010 denetleyici ünitesinin genel durumuna yönelik temel izleme işlevlerini sağlayan Güç,
Durum ve Eşleşen LED’leri bulunmaktadır. Bkz. sayfa 10, Şekil 4.
Tablo 8 Güç, Durum, ve Eşleşen LED’ler
LED İşlev Gösterge Durum
Güç Sistem Gücü Yeşil (Kesintisiz) Güç Açık
Kapalı Güç Kapalı
Durum Sistem Durumu Yeşil (Kesintisiz) Çalışıyor
Yeşil (Yanıp sönüyor) Cihaz yazılımı yükleniyor
Kehribar (Yanıp sönüyor) Önemli alarm
Kehribar (Kesintisiz) Kritik alarm
Kapalı Güç yok
Eşleştirildi Gelecekte kullanım için
ayrılmıştır
Yok Yok
LCD Paneli
W-7010 denetleyici ünitesinde bir LCD paneli bulunmaktadır (bkz. sayfa 10, Şekil 4.) Bu panelde denetleyici
ünitesinin durumu hakkında bilgi veren ve başlangıç kurulumu ve yeniden başlatma gibi temel işlemlerin
yapılmasını sağlayan bir menü bulunmaktadır. LCD paneli her bir satırında maksimum 16 karakter olmak
üzere iki satır metin görüntülemektedir. LCD paneli kullanılırken aktif satır ilk harfin yanında bulunan bir ok
işaretiyle gösterilir.
LCD paneli ekranın sağında bulunan iki gezinme düğmesi kullanılarak kullanılır.
Menü: LCD paneli menülerinde gezinmeye olanak sağlar.
Enter: LCD panelinde görüntülenen mevcut işlemi doğrular ve çalıştırır.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu W-7010 Denetleyici | 11
Page 12
LCD Modu Menüsü
LCD modu menüsünde aşağıdaki tabloda gösterilen dört mod bulunmaktadır.
Tablo 9 LCD Panel Modu
LCD Modu İşlev Görüntülenen Durum/Komut Açıklama
Başlatma denetleyici ünitesinin
LED STATUS LED’in modunu
Durum ArubaOS sürümünü gösterir. OS Sürümü ArubaOS sürümü.
Bakım Bir görüntü yüklenmesi veya
başlatılma durumunu
gösterir.
gösterir.
LED modu menüsü her bir
portta STATUS LED’ler
tarafından iletilen bilgilerin
seçilmesini sağlar. Her bir
moddaki LED davranışı
açıklamaları için bkz.
sayfa 9, Tablo 6.
sistemin yeniden
başlatılmas
denetleyici ünitesinin bazı
temel işlemlerinin
gerçekleştirilmesini sağlar.
ı gibi W-7010
“Başlatılıyor ArubaOS... denetleyici ünitesinin başlatılma
LED modu: ADM Yönetim- Portun yönetimsel olarak etkin
LED modu: DPX Dupleks– Portun dupleks modunu
LED modu: POE PoE- Portun PoE gücü alıp almadığını
LED modu: SPD Hız- Portun hızını gösterir.
Exit (Çıkış) LED menüden çık.
Exit (Çıkış) Durumu menüsünden çık.
Upgrade Image (Görüntüyü Yükselt) [Partition
0 [Y|N] | Partition 1 [Y|N]]
Upload config (Yapılandırmayı yükle) [Y | N]
(E | H)
durumu.
mi, yoksa devre dışı mı olduğunu
gösterir.
gösterir.
gösterir.
Ta kılı USB bellek aygıtındaki önceden
tanımlı konumdaki seçili bölümde
bulunan yazılım görüntüsünü yükselt.
Denetleyici ünitesinin mevcut
yapılandırmasını takılı USB bellek
aygıtında önceden tanımlı bir konuma
yükle.
Factory Default (Fabrika Varsayılanı) [Y | N]
(E | H)
Media Eject (Ortam Çıkart) [Y | N] (E | H) Takılı USB aygıtın yazma veya okuma
Reload system (Sistemi yeniden yükle) [Y |
N] (E | H)
Halt system (Sistemi durdur) [Y | N] (E | H) Cihazı durdur.
Exit (Çıkış)Bakım menüsünden çık.
Cihazı fabrika ayarlarına sıfırla.
işlemini tamamla.
Cihazı yeniden ba
şlat
LCD Ekranın Devre Dışı Bırakılması
LCD ekran varsayılan olarak etkindir. Ancak eğer W-7010 denetleyici ünitesi fiziksel güvenliği olmayan bir
konuma yerleştirilmişse, LCD ekran CLI aracılığıyla devre dışı bırakılabilir. Devre dışı bırakıldığında gezinti
düğmelerinden birine basılması durumunda yalnız LCD ekran aydınlanacak ve yuva, rol, aygıt adı ve uyarılar
görüntülenecektir.
Buna ek olarak yalnızca bakım menüsünü devre dışı bırakmak mümkündür. Bu, LED davranışının
değiştirilmesine ve aygıt durumunun izlenmesine olanak sağlar ancak yazılım yükseltmelerini ve yapılandırma
değişikliklerini önler.
LCD ekranı devre dış
(host) #configure terminal
(host) (config) #lcd-menu
(host) (lcd-menu) #disable menu
ı bırakmak için, Etkin moduna girin ve aşağıdaki CLI komutlarını kullanın:
12 | W-7010 Denetleyici Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 13
Bakım menüsü veya onun alt menülerinden birini devre dışı bırakmak için Etkin moduna girin ve aşağıdaki CLI
komutlarını kullanın:
(host) #configure terminal
(host) (config) #lcd
(host) (lcd-menu) #disable menu maintenance ?
factory-default
halt-system
media-eject
reload-system
upgrade-image
upload-config
(host) (lcd-menu) #disable menu maintenance upgrade-image ?
partition0
partition1
USB Arabirimi
W-7010 denetleyici ünitesinde bir adet USB 2.0 arabirimi bulunmaktadır. Bkz. sayfa 10, Şekil 4. USB bellek aygıtı
yapılandırmaları denetleyici ünitesine kaydetmek ve yüklemek için kullanılabilir. USB işlevleri denetleyici
ünitesinin önündeki LCD panel aracılığıyla denetlenir. LCD panel ve işlevleri hakkında daha fazla bilgi için,
bkz. “LCD Paneli”, sayfa 11.
Yönetim Portu
W-7010 denetleyici ünitesinde bir adet 10/100/1000BASE-T Gigabit Yönetim (RJ-45) portu bulunmaktadır.
Bkz. sayfa 10, Şekil 4.
Yönetim portu komple sistem yönetimi ve sorun giderme işlemleri için W-7010 denetleyici CLI, SNMP ve Web
arabirimine 10/100/1000 Mbps Ethernet erişimi sağlar. Ayrı bir yönetim ağı bağlamak için de kullanılabilir.
Yönetim portunun sol tarafında LINK/ACT LED’i, sağ tarafında da SPEED LED’i (hız)bulunmaktadır.
Aygıtçalışırken bu LED’ler aşağıdaki tabloda gösterilen durum bilgilerini sağlar:
Tablo 10 10/100/1000BASE-T (RJ-45) Yönetim Portu
LED İşlev Gösterge Durum
LINK/ACT Bağlantı Durum Bilgisi Yeşil (Kesintisiz) Bağlantı kuruldu
Yeşil (Yanıp sönüyor) Bağlantı etkinliği
Kapalı Port üzerinde bağlantı yok
SPEED Arabirim Hızı Yeşil (Kesintisiz) 1000 Mbps
Kapalı 10/100 Mbps
Mini USB Konsol Konnektörü
W-7010 denetleyici ünitesinde doğrudan yerel erişim için konsol erişimi sağlayan bir adet Mini USB (tip B)
konnektörü bulunmaktadır. Bkz. sayfa 10, Şekil 4. Mini USB ve RJ-45 Konsol portlarının her ikisi de bağlıysa,
Mini USB bağlantısının RJ-45 Konsol bağlantısına göre önceliği bulunmaktadır.
Mini USB Sürücüsü
Mini USB konsol portunu kullanmak için Dell ünitesini yönetecek olan bilgisayara denetleyici Mini USB
sürücüsünü kurmanız gerekmektedir. Sürücü download.dell-pcw.com adresinde Araçlar ve Kaynaklar sekmesi
altında indirilebilir.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu W-7010 Denetleyici | 13
Page 14
Konsol Portu
Seri
Konsol Portu
1
2
3
4
5
6
7
8
TxD
GND
RxD
RJ-45 Dişi
Pin Bağlantıları
Yön
Giriş
Çıkış
GND
3
4
5
2
5
63
RJ-45 DB-9
Dahili
Bağlantılar
TxD
GND
RxD
1
2
3
4
5
6
7
8
TxD
GND
RxD
RJ-45 Dişi
Pin Bağlantıları
DB-9 Erkek
Pin Bağlantıları
TxD
RxD
Toprak
5
4
3
2
1
9
8
7
6
Doğrudan yerel yönetim için seri Konsol portunu kullanın. Bkz. sayfa 10, Şekil 4. Bu port bir RJ-45 dişi konnektör
olup erkek konnektöre sahip RS-232 seri kabloyla eşleşebilir.
Şekil 5 Seri Konsol Portu Pin Bağlantıları
Konsol portu iletişim ayarları aşağıdaki tabloda gösterilmiştir:
Tablo 11 Konsol Terminal Ayarları
Baud Hızı Veri Bitleri Eşlik Bitiş Bitleri Akış Denetimi
9600 8 Yok 1 Yok
DİKKAT: Konsol portu yalnızca RS-232 cihazlarla uyumludur. AP’ler gibi RS-232 olmayan cihazlar desteklenmez.
DİKKAT: Konsol portunu Ethernet anahtarına veya PoE güç kaynağına bağlamayın. Aksi taktirde denetleyici hasar görebilir.
Seri Konsol Portu Bağdaştırıcısı
Dişi RJ-45 konnektörü erkek DB9 konnektöre dönüştürmek için bir modüler bağdaştırıcı kullanılabilir.
Ayrıntıların tamamı için bkz. Şekil 6.
Şekil 6 RJ-45’i (Dişi)’den DB-9’a (Erkek) Modüler Bağdaştırıcı Dönüşümü
Güç Kaynağı
W-7010 denetleyici ünitesinde entegre 225W AC güç kaynağı bulunmaktadır. Entegre güç kaynağı 75W sistem
gücü ve 150 W PoE gücü sağlar.
14 | W-7010 Denetleyici Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 15
PoE
W-7010 denetleyici bağlı aygıtlara güç sağlamak üzere PoE (802.3af) ve PoE+ (802.3at) özelliklerini destekler.
PoE özellikli aygıtlara tak çalıştır yeteneğini sağlamak üzere PoE/PoE+ varsayılan olarak etkindir. W-7010
denetleyici Dinamik modda PoE yönetimini destekler.
Dinamik modda Güç Kaynaklarından sağlanan toplam güçten port başına ayrılan güç port tarafından tüketilen
güç miktarına eşittir.
Topraklama Noktası
Güvenlik ve elektromanyetik enterferans (EMI) gereksinimlerini karşılamak ve düzgün işleyişi sağlamak için
denetleyici güç bağlantısı yapılmadan önce yeterli bir şekilde topraklanmalıdır. Topraklama kablosunu toprağa ve
iki vidayla kasadaki topraklama noktasına bağlayın.
Ürünün montaj ve çalışmasının her safhasında elektriksel topraklama standartlarına uyun. denetleyici ünitesinin
kasası, ağ portları, güç kaynakları veya montaj braketlerinin, farklı bir elektriksel toprağa bağlı herhangi bir cihaz,
kablo, nesne veya kişiyle temasına izin vermeyin. Ayrıca, hiçbir zaman cihazı harici fırtına topraklama
kaynaklarına bağlamayın.
SFP Modülleri
mini-GBIC olarak da bilinen SFP modülleri diğer cihazlara optik veya bakır bağlantısı sağlayan, cihaz çalışırken
değiştirilebilir özellikte Gigabit Ethernet alıcı vericileridir.
NOT: Dell kendi Dell sistemlerinde denetleyici tarafından onaylanmış optikleri test eder ve destekler. Onaylanmamış üçüncü taraf optikleri
test edilmez ve desteklenmez. Bu nedenle, Dell, onaylanmamış üçüncü taraf optiklerin bir Dell sisteminde kullanıldığında düzgün
çalışacağını garanti etmez. Dell tarafından onaylanmış optiklerin tam listesi için Dell satış temsilcisiyle görüşün.
Tablo 12 Desteklenen SFP’ler
SFP Açıklama
SFP-SX Dell SFP, 1000BASE-SX, LC Konnektör; 850nm takılabilir GbE optiği; çok modlu fiber (Tip OM2) üzerinden 300 metreye
kadar.
SFP-LX Dell SFP, 1000BASE-LX, LC Konnektör; 310nm takılabilir GbE optiği; tek modlu fiber üzerinden 10.000 metreye kadar.
SFP-TX Dell SFP, 1000BASE-T SFP; bakır GbE takılabilir; RJ45 konnektör; Kategori-5, 5e, 6 ve 6a korumasız bükülmüş kablo çifti
üzerinden 100 metreye kadar.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu W-7010 Denetleyici | 15
Page 16
Bu sayfa bilerek boş bırakılmıştır.
16 | W-7010 Denetleyici Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 17
Bölüm 2
Montaj
DİKKAT: Aygıtın montajı profesyonel bir montaj elemanı tarafından gerçekleştirilmelidir.
Bu bölümde mevcut farklı montaj seçenekleri kullanılarak bir W-7010 denetleyici ünitesinin montajının nasıl
yapılacağı açıklanmaktadır. W-7010 denetleyici, denetleyici ünitesini standart iki noktalı 19 inç telco sistem
rafına monte etmek için gerekli ekipmanı içeren bir aksesuar setiyle beraber sevkedilmektedir.
“Önlemler”, sayfa 17
“Konum Seçme”, sayfa 18
“Sistem Rafına Montaj- Standart”, sayfa 18
“Masa veya Duvar Rafı Montajı”, sayfa 20
“Duvara Montaj”, sayfa 20
“SFP’nin (Takılıp Çıkarılabilir Küçük Form Faktörü Modülü) Takılması”, sayfa 22
DİKKAT: Yalnızca ürünle birlikte gelen veya Dell tarafından belirtilen uygun kablo, güç kablosu, AC güç kaynağı ve pilleri kullanın.
Güç kablosu Dell tarafından belirtilenler haricinde başka elektrikli ekipmanlarla kullanılmamalıdır.
DİKKAT: 接続ケーブル、電源コード、AC アダプタ、バッテリーなどの部品は、必ず添付品または指定品をご使用く
ださい。また、電源ケーブルは弊社が指定する製品以外の電気機器には使用できないためご注意ください。
Önlemler
Yere düşmesini veya dengesiz hale gelmesini önlemek için sistem rafının düzgün ve güvenli bir şekilde monte
edildiğinden emin olun.
Dell Güç Kaynağı Modülü bir elektrik prizine bağlı olduğunda her zaman 240VAC’yi aşan tehlikeli elektrik
gerilimi mevcuttur. Bu ürünle çalışırken tüm yüzükleri, takıları ve diğer potansiyel iletken materyalleri çıkarın.
Güç kaynakları kapalı, fişi çıkarılmış veya sökülmüş durumda olduğunda dahi hiçbir zaman kasaya, güç
kaynağına veya başka herhangi bir bileşene yabancı nesneler sokmayın.
Tüm güç kablolarını prizden çıkararak ana şebeke ile denetleyici arasındaki bağlantının tamamen
kesildiğinden emin olun. Güvenlik açısından priz ve fişlerin operatörün ulaşabileceği yerlerde olmasına
dikkat edin.
Yalıtılmamış elektrik kablolarını tutmayın. Ağ kabloları da buna dahildir.
Elektrik tehlikesini en alt düzeyde tutmak için su veya diğer sıvıları denetleyici ünitesinden uzak tutun.
Ürünün montaj ve çalışmasının her safhasında elektriksel topraklama standartlarına uyun. Denetleyici
ünitesinin kasası, ağ portları, güç kaynakları veya montaj braketlerinin, farklı bir elektriksel toprağa bağlı
herhangi bir cihaz, kablo, nesne veya kişiyle temasına izin vermeyin. Ayrıca, hiçbir zaman cihazı harici fırtına
topraklama kaynaklarına bağlamayın.
Kasanın veya herhangi bir modülün kurulum ya da sökme işlemi statik elektriksiz bir ortamda yapılmalıdır.
Anti-statik gövde kayış ve altlıklarının uygun kullanımı şiddetle tavsiye edilmektedir.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Montaj | 17
Page 18
Modüller kasa içine monte edilmediklerinde anti-statik ambalajda tutulmalıdır.
Bu ürün güçlü elektromanyetik, elektrostatik, manyetik veya radyoaktif alanların yakınına nakledilmemeli/
saklanmamalıdır.
Kasayı demonte etmeyin.
Konum Seçme
Diğer ağ ve bilgisayar aygıtlarında olduğu gibi W-7010 denetleyici için şu özelliklere sahip “elektronik açıdan
uygun” bir ortam sağlanmalıdır:
Güvenilir güç kaynağı
Elektrik prizinin W-7010 denetleyici ünitesinin güç kaynağıyla uyumlu olduğunu doğrulayın.
Serin, yoğunlaşma olmayan havalandırma
Düzgün bir işleyiş için W-7010 denetleyici ortam hava sıcaklığının 0º C ila 40º C (32º F ila 104º F)
arasında olduğu bir ortama ihtiyaç duyar. Nem %5 ile 95 arasında yoğunlaşmayan seviyelerde tutulmalıdır.
Çok sayıda elektrikli cihazın aynı alanda çalıştığı durumlarda, ek iklimlendirme veya hava sirkülasyon
ekipmanı gerekebilir.
Boş alan
Hava dolaşımının düzgün bir şekilde gerçekleşmesi için kasanın etrafında en az 10 cm’lik (4 inç) bir alan
bırakın.
Güç kablolarına, ağ kablolarına ve gösterge LED’lerine erişebilmek için kasanın ön ve arkasında fazladan
boş alan bırakın.
Sınırlı elektromanyetik enterferans
En iyi çalışma için, W-7010 denetleyici ünitesini ve tüm kabloları floresan ışık armatürlerinden en az
0,7 metre (2 feet) ve fotokopi makineleri, radyo vericileri, elektrik jeneratörleri ve diğer güçlü
elektromanyetik enterferans kaynaklarından 2 metre (6 feet) uzakta tutun.
Sistem Rafına Montaj- Standart
Bu montaj seçeneğiyle W-7010 denetleyici ünitesini iki noktalı 19 inç Telco sistem rafına monte etmek
mümkündür.
DİKKAT: Her W-7010 denetleyici ünitesi için kendisine ait montaj ekipmanı kullanılmalıdır. Başka ağ ekipmanını montajı yapılmış
bir W-7010 denetleyici ünitesinin üzerine koymayın. Aksi takdirde denetleyici ünitesi hasar görebilir.
Gerekli Alet ve Ekipman
W-7010 denetleyici kurulumu için şu alet ve ekipmanlara ihtiyaç vardır:
Montaj Braketi (x2) (pakete dahildir): Masa veya duvar rafı montajı için kullanılmaz
Montaj braketi için vida (x8): M4 x 8 mm Yıldız Tornavidaya uygun Vida (pakete dahildir)
Sistem rafı montajı için vida (x4): M6 x 15 mm Yıldız Tornavidaya uygun Vida (pakete dahildir)
Tüm vida türlerine uygun tornavida (pakete dahil değildir)
NOT: Bazı sistem raflarında W-7010 denetleyici ünitesiyle birlikte verilenlerden farklı vida türleri kullanılmaktadır. W-7010 denetleyici
ünitesini kurmadan önce doğru vidalara sahip olduğunuzdan emin olun.
18 | Montaj Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 19
Montaj Adımları
W-7010 denetleyici ünitesini iki noktalı 19 inç Telco sistem rafına monte etmek için:
1. Montaj braketlerini denetleyici ünitesinin üzerindeki montaj deliklerine yerleştirin (bkz. Şekil 7).
2. Uygun bir tornavida ve sekiz montaj braketi vidasıyla (her biri için dört adet) braketi denetleyici ünitesine
sabitleyin.
Şekil 7 Sistem Rafına Montaj için Montaj Braketlerinin Takılması
3. Uygun bir tornavida ve dört adet (her biri için iki adet) sistem raf montaj vidasıyla denetleyici istenilen raf
sistemine monte edin (bkz. Şekil 8).
Şekil 8 Sistem Rafına Montaj
NOT: Uygun hava akışı ve havalandırma için denetleyici ünitesinin sol ve sağ taraflarında minimum 10 cm (4 inç) boşluk bırakın.
Güç kablolarına, ağ kablolarına ve gösterge LED’lerine erişebilmek için denetleyici ünitesinin ön ve arkasında fazladan boş alan bırakın.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Montaj | 19
Page 20
Masa veya Duvar Rafı Montajı
Gerekli Alet ve Ekipman
Kauçuk Ayaklar (pakete dahildir)
Montaj Adımları
1. Kauçuk ayakları denetleyici ünitesinin altına takın (bkz.Şekil 9).
Şekil 9 Kauçuk Ayakların Takılması
2. denetleyici ünitesini istenilen düz masa veya duvar rafına yerleştirin.
Duvara Montaj
Montaj braketleri W-7010 denetleyici ünitesinin duvara montajı için de kullanılabilir.
Gerekli Alet ve Ekipman
W-7010 denetleyici ünitesini duvara monte etmek için şu alet ve ekipmanlar gereklidir:
Montaj Braketi (x2) (pakete dahildir)
Montaj braketi için vida (x8): M4 x 8 mm Yıldız Tornavidaya uygun Vida (ambalaja dahildir)
Duvar dübelleri: İsteğe bağlı aksesuar (ambalaja dahil değildir)
Duvara Montaj Vidaları: Kullanılacak vida türü montaj yapılacak yüzeye göre değişir (ambalaja dahil değildir)
Tüm vida türlerine uygun tornavida (ambalaja dahil değildir)
Montaj Adımları
W-7010 denetleyici ünitesini duvara monte etmek için:
NOT: W-7010 denetleyici ünitesini duvara monte ederken tüm Ethernet portlarının yere doğru baktığından emin olun.
1. Uygun bir tornavida ve sekiz montaj braketi vidasını (her biri için dört adet) kullanarak montaj braketlerini
W-7010 denetleyici ünitesinin yanlarında bulunan montaj deliklerine sabitleyin (bkz. Şekil 10).
20 | Montaj Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 21
Şekil 10 Duvara Montaj için Montaj Braketlerinin Takılması
2. Montajı yapılacak konum seçildikten sonra montaj deliklerinin açılacağı yerleri duvarda işaretleyin.
3. Duvarda delikleri açın ve gerekiyorsa dübelleri deliklere yerleştirin.
4. Montaj braket delikleriyle duvarda açılan delikleri aynı hizaya getirin (bkz. Şekil 11).
5. W-7010 denetleyici ünitesini sabitlemek üzere uygun vidaları kullanın.
Şekil 11 Duvara Montaj
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Montaj | 21
Page 22
AC Güç Kablosunun Bağlanması ve Çıkarılması
Montajı tamamlandıktan sonra denetleyici ünitesi çalıştırılmaya hazırdır. W-7010 denetleyici ünitesinde Açma/
Kapatma anahtarı bulunmamaktadır. Bu aygıt AC güç kablosu güç kaynağına ve bir AC elektrik prizine
bağlandığında açılacaktır.
AC Güç Kablosunun Bağlanması
AC güç kablosunu W-7010 denetleyici ünitesine bağlamak için:
1. Güç kablosu tutturma klipsini AC güç bağlantısını engellemeyecek şekilde kaldırın.
2. AC güç kablosunun bağlama ucunu güç kaynağı modülündeki AC güç konnektörüne takın.
3. Güç kablosu tutturma klipsini AC güç kablosunun üzerine indirin.
W-7010 denetleyici elektrik gücü alır hale gelmiş olmalıdır.
AC Güç Kablosunun Çıkarılması
AC güç kablosunu W-7010 denetleyici ünitesinden çıkarmak için:
1. Güç kablosu tutturma klipsini AC güç kablosunun üstünden kaldırın.
2. AC güç kablosunu güç kaynağı modülünden çekin.
3. W-7010 denetleyici ünitesi kapanır.
SFP’nin (Takılıp Çıkarılabilir Küçük Form Faktörü Modülü) Takılması
NOT: SFP modülünü takarken veya çıkarırken standart ESD önlemlerini kullanın.
SFP modülünü W-7010 denetleyici ünitesine takmak için:
1. SFP modülünü, üst tarafı yukarı gelecek şekilde, bağlantı sağlanıp bir klik sesi duyulana dek 1000Base-X
portunun içine kaydırarak takın (bkz. Şekil 12).
Şekil 12 SFP’nin (Takılıp Çıkarılabilir Küçük Form Faktörü Modülü) Takılması
22 | Montaj Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 23
SFP’nin (Takılıp Çıkarılabilir Küçük Form Faktörü Modülü) Çıkarılması
SFP modülünü çıkarmak için:
1. SFP modülü üzerindeki mandalı açın ve serbest bırakın.
2. Modülü çekerek porttan çıkarın.
LC Fiber Optik Kablonun Bağlanması
SFP-SX veya SFP-LX modülüne LC fiber optik kablo bağlamak için:
1. SFP modülüne takmadan önce fiber optik kablo konnektörünü temizleyin.
2. Fiber optik kabloyu SFP modülüne takın. Kablo üzerindeki mandalın SFP modülünün üst kısmına doğru
baktığından emin olun (bkz. Şekil 13).
3. Kabloyu bağlantı sağlanıp bir klik sesi duyulana dek yerine kaydırarak takın.
LC Fiber Optik Kablonun Çıkarılması
SFP-SX veya SFP-LX modülünden LC fiber optik kabloyu çıkarmak için:
1. Kablo üzerindeki mandalı serbest bırakmak üzere alıcı vericinin koluna basın ve eş zamanlı olarak kabloyu
porttan dışarı çekin.
Şekil 13 LC Fiber Optik Kablonun Bağlanması ve Çıkarılması
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Montaj | 23
Page 24
Bu sayfa bilerek boş bırakılmıştır.
24 | Montaj Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 25
Bölüm 3
CLASS 1
LASER PRODUCT
Spesifikasyonlar, Güvenlik ve Uygunluk
W-7010 Spesifikasyonlar
Fiziksel
Cihaz Boyutları (montaj braketleri hariç) (YxGxD): 1.74” x 12.75” x 13.0” (4.42 cm x 31.75 cm x 33.0 cm)
Cihaz Ağırlığı 7.4 lbs (3.4 kg)
Güç Kaynağı Spesifikasyonları
225W AC Güç Kaynağı
AC Giriş Voltajı: 100 VAC - 240 VAC
AC Giriş Akımı: 3,5 A maks.
AC Giriş Frekansı: 50 - 60 Hz
Çalıştırma Spesifikasyonları
Çalıştırma Sıcaklığı Aralığı: 0°C ila 40°C
Çalıştırma Nemi Aralığı: %5 ila %95 (bağıl nem), yoğunlaşmayan
Saklama Spesifikasyonları
Saklama Sıcaklığı Aralığı: 0°C ila 50°C
Çalıştırma Nemi Aralığı: %5 ila %95 (bağıl nem), yoğunlaşmayan
Güvenlik ve Yönetmelikler Yönünden Uygunluk
NOT: Ülkeler bazında kısıtlamalar, ek güvenlik ve mevzuat bilgileri için bu ürünle birlikte verilen birden fazla dilde hazırlanmış Dell
Networking W-Serisi Güvenlik, Çevre ve Mevzuat Bilgileri belgesine başvurun.
DİKKAT: Dell denetleyiciler profesyonel bir montaj elemanı tarafından monte edilmelidir. Topraklamanın mevcut yerel ve ulusal
elektrik mevzuatına uygun olduğunu doğrulamak profesyonel montaj elemanının sorumluluğundadır.
DİKKAT: Bu elkitabında belirtilenler dışındaki kontroller veya performans ayarları ya da prosedürlerin kullanılması, tehlikeli
düzeyde radyasyona maruz kalınmasıyla sonuçlanabilir.
Bu ürün, 21 CFR Bölüm 1, Alt bölüm J, Kısım 1040.10’a ve IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2:
2004+A1’e uygundur.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Spesifikasyonlar, Güvenlik ve Uygunluk | 25
Page 26
Yukarıdaki lazer güvenliği standartlarına uygunluğun sürekliliği için, ürüne yalnızca onaylı satıcılarımızdan alınacak
onaylı Sınıf 1 modüller takılmalıdır.
DİKKAT: Bu denetleyici cihazı CE bağışıklık gereksinimleri uyarınca 1kV’ye kadar test edilmiş olmasına rağmen bu ürün, bina
kurulumunun bir parçası olarak, elektrik akımının açılıp kapanması ve yıldırıma karşı ani yüksek gerilim koruması
gerektirmektedir.
Dış mekanlardaki bu ani yüksek gerilim artışlarına karşı koruma için her türlü açık kablolamanın korumalı hale getirilmesi ve her
iki uçta da topraklama yapılması gerekmektedir
AB Düzenlemelerine Uygunluk
Bu ürün EMC Direktifi (2004/108/EC) - CE hükümleri uyarınca CE işaretine sahiptir. Dell işbu belgeyle
W-7010 denetleyici cihaz modellerinin, Direktifin (2004/108/EC) - CE temel gereksinimlerine ve ilgili
diğer hükümlerine uyumlu olduğunu beyan eder. 1999/5/EC Direktifi çerçevesinde hazırlanan Uyumluluk
Beyannamesini dell.com adresinde görebilirsiniz.
Elektromanyetik Enterferans
Birleşik Devletler
FCC Sınıf A
Bu ekipman, FCC Kuralları Bölüm 15 uyarınca test edilmiş ve Sınıf A dijital cihazlara ilişkin sınırlara uygun olduğu
saptanmıştır. Söz konusu sınırlar, ekipman ticari bir ortamda çalıştırılırken zararlı enterferansa karşı makul düzeyde
koruma sağlamak amacıyla belirlenmiştir. Bu ekipman, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimat el
kitabına göre kurulmadığı ve kullanılmadığı takdirde, telsiz haberleşme için zararlı enterferansa yol açabilir. Bu
ekipmanın bir yerleşim alanında çalıştırılması büyük olasılıkla zararlı enterferansa yol açacaktır. Bu durumda,
kullanıcını
Uygunluktan sorumlu tarafça açık olarak onaylanmamış değişiklikler, kullanıcının bu ekipmanı çalıştırma yetkisini
kaybetmesine neden olabilir.
Bu ürün, FCC Kuralları Bölüm 15’e uygundur. Çalıştırma aşağıdaki iki koşula tabidir: (1) bu aygıtın zararlı enterferansa
yol açmaması ve (2) bu aygıtın istenmedik çalışmayla sonuçlanabilecek enterferans da dahil olmak üzere alınan tüm
enterferansları kabul etmesi.
n enterferansı masrafları kendisine ait olmak üzere düzeltmesi gerekecektir.
Kanada
Bu dijital aygıt, Haberleşme Bakanlığı’nın enterferansa neden olan ekipmanlarla ilgili “Dijital Aygıtlar” ICES-003 başlıklı
standardıyla belirlenen, dijital aygıtların yaydığı radyo gürültü emisyonlarına ilişkin Sınıf A sınırlarının dışına
çıkmamaktadır.
Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe
A prescrites dans la norme sur le matériel brouilleur: “Appareils Numériques,” NMB-003 édictée par le ministère des
Communications.
Japonya VCCI
Bu ürün Voluntary Control Council for Interference (VCCI- Enterferans için Gönüllü Denetleme Konseyi) standardı
uyarınca A Sınıfı bir üründür. Bu ekipmanın ev ortamında kullanılması durumunda telsiz enterferansı oluşabilir. Bu
durumda kullanıcının düzeltici önlem alması gerekebilir.
26 | Spesifikasyonlar, Güvenlik ve Uygunluk Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Page 27
Tayvan (BSMI)
Avrupa
UYARI: Bu, A Sınıfı bir üründür. Ev ortamında, bu ürün radyo enterferansın yol açabilir ve bu durumda kullanıcının yeterli tedbirleri
uygulaması gerekebilir.
Bu ürün, EN55022 A Sınıfı ve EN55024 standartlarına uygundur.
Güney Kore
Sınıf A:
Pil Açıklamaları
DİKKAT: Il y a danger d’explosion s’il y a remplacement incorrect de la batterie.
Remplacer uniquement avec une batterie due même type ou d’un équivalent recommandé par le constructeur.
Mettre au rebut les batteries usagées conformément aux unstruction du fabricant.
DİKKAT: Bu ürünle birlikte verilen pil, perklorat malzeme içerebilir. Kaliforniya ve diğer bazı eyaletlerde özel işlem yapılması
gerekebilir. Daha fazla bilgi için bkz.www.dtsc.ca.gov/hazardouswaste/perchlorate
UYARI: Pillerin doğru tip pille değiştirilmemesi durumunda patlama riski bulunmaktadır. Kullanılmış piller talimatlara göre
imha edilmelidir.
Dell Ekipmanının Uygun Şekilde Bertarafı
Elektrikli ve Elektronik Ekipman Atıkları
Ömrünün sonuna gelen Dell ürünleri, AB Üyesi Ülkeler, Norveç ve İsviçre’de diğer atıklardan ayrı bir
şekilde toplanmak ve işlemden geçirilmek zorundadır. Bu nedenle, söz konusu ürünler solda
gösterilen sembol (üzerinde çarpı bulunan tekerlekli çöp kutusu) ile işaretlenir. Bu ülkelerde bu
ürünlerin ömürlerinin sonunda uygulanacak işlemler, Elektrikli ve Elektronik Ekipman Atıkları
(WEEE) ile ilgili 2002/96EC sayılı Direktifi uygulayan ülkelerin geçerli ulusal mevzuatına uygun
olacaktır.
Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu Spesifikasyonlar, Güvenlik ve Uygunluk | 27
Page 28
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması)
ᴿ∈ᴿᇩ⢟ ༦᱄䍞
Hazardous Materials Declaration
ᴿ∈ᴿᇩ⢟䍞ᡌݹ㍖ (
Hazardous Substances)
䜞Ԭ〦
(Parts)
䫻
Lead
(Pb)
⊔
Mercury
(Hg)
䭿
Cadmium
(Cd)
ޣԭ䬢
Chromium VI
Compounds
(Cr
6+
)
ཐ⓪㚊㤥
Polybrominated
Biphenyls
(PBB)
ཐ⓪ӂ 䟐㤥
Polybrominated
Diphenyl Ether
(PBDE)
⭫䐥ᶵ
PCA Board
X O O O O O
ᵰỦ㓺Ԭ
Mechanical
Subassembly
X O O O O O
⭫Ⓠ䘸䞃ಞ
Power Adaptor
X O O O O O
O:
㺘⽪䈕ᴹ∂ᴹᇣ⢙䍘൘䈕䜘Ԧᡰᴹ൷䍘ᶀᯉѝⲴ䟿൷൘
SJ/T11363-2006
ḷ߶㿴ᇊⲴ䲀䟿㾱≲ԕлDŽ
This component does not contain this hazardous substance above the maximum concentration values in homogeneous materials
specified in the SJ/T11363-2006 Industry Standard.
X: 㺘⽪䈕ᴹ∂ᴹᇣ⢙䍘㠣ቁ൘䈕䜘ԦⲴḀа൷䍘ᶀᯉѝⲴ䟿䎵ࠪ
SJ/T11363-2006
ḷ߶㿴ᇊⲴ䲀䟿㾱≲DŽ
This component does contain this hazardous substance above the maximum concentration values in homogeneous materials specified
in the SJ/T11363-2006 Industry Standard.
ሩ䬰ѻᰕⲴᡰӗ૱ᵜ㺘ᱮ⽪ᓄ䬮Ⲵ⭥ᆀؑӗ૱㜭䘉Ӌ⢙䍘DŽ
This table shows where these substances may be found in the supply chain of electronic informat
ion products, as of the date of sale of
the enclosed product.
↔ḷᘇѪ䪸ሩᡰ⎹৺ӗ૱Ⲵ⧟؍֯⭘ᵏḷᘇDŽ
ḀӋ䴦䜘ԦՊᴹањнⲴ⧟؍֯⭘ᵏֻྲ⭥⊐অݳ⁑ඇ䍤൘ަӗ૱кDŽ
↔⧟؍֯⭘ᵏ䲀䘲⭘Ҿӗ૱ᱟ൘ӗ૱ѝᡰ㿴ᇊⲴᶑԦлᐕDŽ
The Environment- Friendly Use Period (EFUP) for all enclosed products and their parts are per the
symbol shown here. The Environment- Friendly Use Period is valid only when the product is operated
under the conditions defined in the product manual.
Part Number: 0510304-01
Dell ürünleri, 2002/95/EC sayılı AB Tehlikeli Maddelerin Kısıtlanması (RoHS) Direktifi’ne de
uygundur. AB RoHS, elektrikli ve elektronik ekipman imalatında belirli tehlikeli malzemelerin
kullanımına kısıtlamalar getirmektedir. Özellikle, RoHS Direktifi uyarınca kısıtlamaya tâbi olan
malzemeler Kurşun (baskılı devre ünitelerinde kullanılan Lehim dahil), Kadmiyum, Cıva,
Hekzavalan Krom ve Bromür’dür. Bazı Dell ürünleri, RoHS Direktifi Ek 7 kapsamında listelenen istisnalara (baskılı
devre ünitelerinde kullanılan lehim içerisindeki Kurşun) tâbidir. Söz konusu Direktife uygunluğun gösterilmesi için, ürün
ve ambalajların sol tarafları “RoHS” etiketi ile işaretlenecektir.
Hindistan RoHS
Bu ürün Hindistan Hükümeti Çevre ve Orman Bakanlığı tarafından yönetilen E-Waste (Yönetim ve İşletim) Kuralları
tarafından tarif edilen RoHS koşullarıyla uyumludur.
Çin Tehlikeli Maddelerin Kısıtlanması Direktifi (RoHS)
Dell ürünleri, Çin çevre beyanı gerekliliklerine de uygundur ve ürünlerde sol tarafta gösterilen
“EFUP 50” etiketi bulunmaktadır.
28 | Spesifikasyonlar, Güvenlik ve Uygunluk Dell Networking W-7010 Denetleyici | Kurulum Kılavuzu
Loading...
