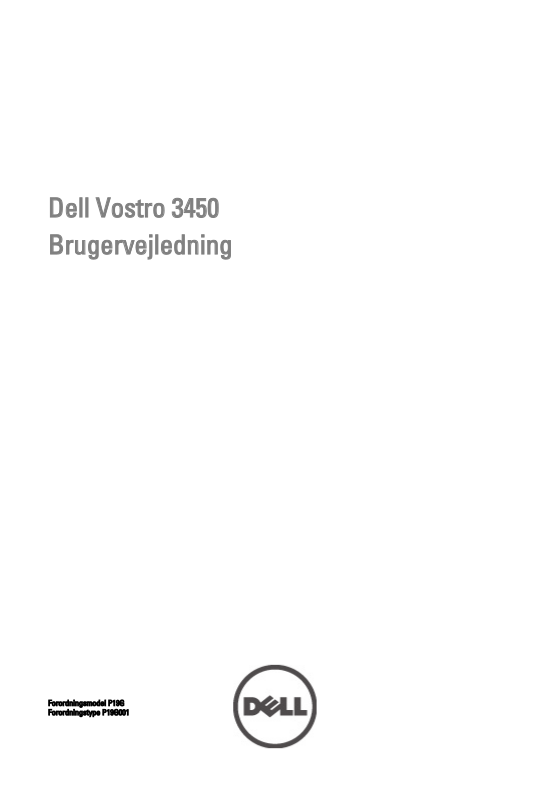

Page 1
Dell Vostro 3450
Brugervejledning
Forordningsmodel P19G
Forordningstype P19G001
Page 2
Bemærk, Forsigtig, og Advarsel
BEMÆRK: BEMÆRK: angiver vigtige oplysninger om, hvordan du bruger computeren
optimalt.
FORSIGTIG: FORSIGTIG angiver mulig skade på hardware eller tab af data, hvis
anvisningerne ikke bliver fulgt.
ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.
Oplysningerne i denne udgivelse kan ændres uden varsel.
© 2011 Dell Inc. Alle rettigheder forbeholdes.
Enhver form for gengivelse af disse materialer uden skriftlig tilladelse fra Dell Inc. er strengt forbudt.
Varemærker, som bliver anvendt i dette dokument:
ExpressCharge
tilhører Dell Inc.
varemærker eller varemærker, som tilhører Intel Corporation i USA og andre lande.
varemærke og
ATI FirePro
Windows Vista
™
Intel
AMD Opteron
™
er varemærker, som tilhører Advanced Micro Devices, Inc.
®
, Windows Vista start.knappen og
,
Latitude
®
™
,
Pentium
,
Latitude ON
®
,
Xeon
™
,
AMD Phenom
®
™
,
Core
,
OptiPlex
™
Dell
™
,
™
™
,
Atom
™
,
AMD Sempron
Office Outlook
, DELL-logoet,
™
og
Vostro
,
Centrino
™
,
®
Dell Precision
Wi-Fi Catcher
®
og
Celeron
AMD Athlon
Microsoft
er enten varemærker eller registrerede
varemærker, som tilhører Microsoft Corporation i USA og/eller andre lande.
som ejes af Blu-ray Disc Association (BDA) og er udstedt i licens til brug på diske og afspiller. Mærket med
ordene Bluetooth
mærke af Dell Inc. er iht. licens. Wi-Fi
®
er et registreret varemærke og ejes af
®
er et registreret varemærke, som ejes af Wireless Ethernet
Bluetooth
®
SIG, Inc. og al brug af nærværende
Compatibility Alliance, Inc.
Andre varemærker og firmanavne kan være brugt i dette dokument til at henvise til enten de fysiske eller
juridiske personer, som gør krav på mærkerne og navnene, eller til deres produkter. Dell Inc. frasiger sig
enhver form for ejendomsret til andre varemærker og -navne, som ikke tilhører Dem.
™
,
Precision ON
™
er varemærker, som
®
er registrerede
AMD
™
,
ATI Radeon
®
,
Windows
Blu-ray Disc
™
®
er et registreret
™
og
®
,
MS-DOS
™
er et varemærke,
,
®
,
2011 – 06
Rev. A00
Page 3
Indholdsfortegnelse
Bemærk, Forsigtig, og Advarsel..................................................................2
Kapitel 1: Sådan arbejder du med computeren........................................7
Før du udfører arbejde på computerens indvendige dele.................................................7
Anbefalede værktøjer........................................................................................................9
Sådan slukker du computeren..........................................................................................9
Efter du har udført arbejde på computerens indvendige dele..........................................9
Kapitel 2: Batteri..........................................................................................11
Sådan fjernes batteriet....................................................................................................11
Sådan installeres batteriet..............................................................................................12
Kapitel 3: Hukommelseskort......................................................................13
Sådan fjernes hukommelseskortet..................................................................................13
Sådan installeres hukommelseskortet............................................................................14
Kapitel 4: ExpressCard................................................................................15
Sådan fjernes ExpressCard.............................................................................................15
Sådan installeres ExpressCard.......................................................................................16
Kapitel 5: Hukommelsesdør.......................................................................17
Sådan fjernes hukommelsesdøren..................................................................................17
Sådan installeres hukommelsesdøren............................................................................18
Kapitel 6: Hukommelse...............................................................................19
Sådan fjernes hukommelsesmodulet..............................................................................19
Sådan installeres hukommelseskodulet.........................................................................20
Kapitel 7: Optisk drev..................................................................................21
Sådan fjernes det optiske drev.......................................................................................21
Page 4
Sådan installeres det optiske drev..................................................................................23
Kapitel 8: Tastatur.......................................................................................25
Sådan fjernes tastaturet..................................................................................................25
Sådan installeres tastaturet............................................................................................28
Kapitel 9: Håndledsstøtte...........................................................................29
Sådan fjernes håndledsstøtten.......................................................................................29
Sådan installeres håndledsstøtten..................................................................................35
Kapitel 10: Hængseldæksel.......................................................................37
Sådan fjernes hængselsdækslet.....................................................................................37
Sådan installeres hængseldækslet.................................................................................38
Kapitel 11: Skærmmodul.............................................................................41
Sådan fjernes skærmmodulet.........................................................................................41
Sådan installeres skærmmodulet....................................................................................44
Kapitel 12: Skærmramme...........................................................................47
Sådan fjernes skærmrammen.........................................................................................47
Sådan installeres skærmrammen...................................................................................48
Kapitel 13: Kamera......................................................................................51
Sådan fjernes kameraet..................................................................................................51
Sådan installeres kameraet............................................................................................52
Kapitel 14: Skærmpanel..............................................................................55
Sådan fjernes skærmpanelet..........................................................................................55
Sådan installeres skærmpanelet.....................................................................................58
Kapitel 15: Skærmkabel..............................................................................61
Sådan fjernes skærmkablet............................................................................................61
Sådan installeres skærmkablet.......................................................................................62
Page 5
Kapitel 16: Skærmbeslag og -hængsler...................................................65
Sådan fjernes skærmbeslag og -hængsler.....................................................................65
Sådan installeres skærmbeslag og -hængsler...............................................................67
Kapitel 17: VGA-kort....................................................................................69
Sådan fjernes VGA-kortet...............................................................................................69
Sådan installeres VGA-kortet..........................................................................................70
Kapitel 18: Kort til trådløst lokalnetværk (Wireless Local Area
Network – WLAN).......................................................................................73
Sådan fjernes kort til trådløst lokalnetværk (Wireless Local Area Network – WLAN)...73
Sådan installeres kort til trådløst lokalnetværk (Wireless Local Area Network –
WLAN).............................................................................................................................74
Kapitel 19: Systemblæser...........................................................................75
Sådan fjernes systemblæseren.......................................................................................75
Sådan installeres systemblæseren.................................................................................76
Kapitel 20: Bundkort....................................................................................79
Sådan fjernes bundkortet................................................................................................79
Sådan installeres bundkortet..........................................................................................81
Kapitel 21: DC-in-stik...................................................................................83
Sådan fjernes DC-in-porten............................................................................................83
Sådan installeres DC-in-porten.......................................................................................85
Kapitel 22: Input/Output-kort.....................................................................87
Sådan fjernes Input/Output-panelet................................................................................87
Sådan installeres Input/Output-panelet..........................................................................88
Kapitel 23: Højtaler......................................................................................91
Sådan fjernes højttalerne................................................................................................91
Sådan installeres højtalerne...........................................................................................93
Page 6
Kapitel 24: Harddisk....................................................................................95
Sådan fjernes harddisken...............................................................................................95
Sådan installeres harddisken..........................................................................................98
Kapitel 25: Kølelegeme.............................................................................101
Sådan fjernes kølelegemet............................................................................................101
Sådan installeres kølelegemet......................................................................................102
Kapitel 26: Processor................................................................................105
Sådan fjernes processoren...........................................................................................105
Sådan installeres processoren.....................................................................................106
Kapitel 27: Knapcellebatteri.....................................................................109
Sådan fjernes knapcellebatteriet..................................................................................109
Sådan installeres knapcellebatteriet............................................................................110
Kapitel 28: System Setup (Systeminstallation).....................................113
System Setup (Systeminstallation) Oversigt.................................................................113
System Setup (Systeminstallation) Enter......................................................................113
Skærmene System Setup (Systeminstallation).............................................................114
Indstillinger i System Setup (Systeminstallation)..........................................................115
Kapitel 29: Diagnosticering......................................................................119
Statusindikatorer for enhed..........................................................................................119
Indikatorer for batteristatus..........................................................................................119
Diagnostic Beep Codes (bipkoder til diagnosticering)..................................................119
Kapitel 30: Specifikationer.......................................................................121
Kapitel 31: Kontakt Dell.............................................................................131
Kontakt Dell...................................................................................................................131
Page 7
1
Sådan arbejder du med computeren
Før du udfører arbejde på computerens indvendige dele
Følg nedenstående sikkerhedsretningslinjer for at beskytte computeren mod potentielle
skader og af hensyn til din egen sikkerhed. Hvis intet andet er angivet bygger hver
fremgangsmåde i dette dokument på følgende forudsætninger:
• Du har udført trinnene i Sådan arbejder du med computeren.
• Du har læst sikkerhedsoplysningerne, som fulgte med computeren.
• En komponent kan genmonteres eller – hvis købt separat – installeres ved at udføre
fjernelsesproceduren i omvendt rækkefølge.
ADVARSEL: Før du udfører arbejde på computerens indvendige dele, skal du læse
de sikkerhedsoplysninger, der fulgte med computeren. Du kan finde yderligere
oplysninger om best practices for sikkerhed på webstedet Regulatory Compliance
på www.dell.com/regulatory_compliance.
FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker.
Du bør kun udføre fejlfinding og enkle reparationer, hvis de er godkendt i
produktdokumentationen eller som er anvist af vores online- eller telefonbaserede
service- og supportteam. Skader, der skyldes servicering, der ikke er godkendt af
Dell, dækkes ikke af garantien. Læs og følg sikkerhedsinstruktionerne, der blev
leveret sammen med produktet.
FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af
en jordingsrem eller ved jævnligt at røre ved en umalet metaloverflade (f.eks. et stik
på computerens bagside).
FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes
komponenter eller kontaktområder. Hold et kort i kanterne eller i dets metalbeslag.
Hold en komponent som f.eks. en processor ved dens kanter og ikke ved dens ben.
7
Page 8
FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig
og ikke i selve kablet. Nogle kabler har stik med låsetappe. Hvis du frakobler et
sådant kabel, bør du trykke på låsetappene, før du frakobler kablet. Når du trækker
stik fra hinanden, skal du sikre at de flugter for at undgå at bøje stikkets ben. Du bør
også sikre dig, at begge stik sidder rigtigt og flugter med hinanden, inden du sætter
et kabel i.
BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i
dette dokument.
Inden du udfører arbejde på computerens indvendige dele, skal du benytte følgende
fremgangsmåde for at forebygge skader på computeren.
1. Sørg for, at arbejdsoverfladen er jævn og ren for at forhindre, at computerdækslet
bliver ridset.
2. Sluk computeren (se
3. Hvis computeren er tilsluttet en dockingenhed (tildocked) som f.eks. den valgfrie
Media Base eller Batteriskive, skal du fradocke den.
FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren,
og frakobl det derefter fra netværksenheden.
4. Frakobl alle netværkskabler fra computeren.
5. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.
6. Luk skærmen og vend computeren om på et fladt arbejdsunderlag.
BEMÆRK: For at undgå at beskadige bundkortet skal du fjerne det primære batteri,
inden du servicerer computeren.
7. Fjern det primære batteri.
8. Vend computeren om igen.
9. Åbn skærmen.
10. Tryk på tænd/sluk-knappen for at jorde bundkortet.
FORSIGTIG: For at sikre dig imod elektriske stød skal du altid tage computeren ud af
stikkontakten, før du åbner skærmen.
FORSIGTIG: Inden du rører ved noget inde i computeren, skal du jorde dig selv ved
at røre en umalet metaloverflade som f.eks. metallet på bagsiden af computeren.
Fjern statisk elektricitet, som kan beskadige de interne komponenter, ved røre ved
en umalet overflade løbende under arbejdet.
Sådan slukkes computeren
).
11. Fjern alle installerede Expreskort eller chipkort fra deres stik.
8
Page 9
Anbefalede værktøjer
Procedurerne i dette dokument kræver eventuelt følgende værktøj:
• Lille, almindelig skruetrækker
• Nr. 0 stjerneskruetrækker
• Nr. 1 stjerneskruetrækker
• En lille plastiksyl
• Cd med Flash BIOS-opdateringsprogram
Sådan slukker du computeren
FORSIGTIG: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke
alle åbne programmer, inden du slukker computeren.
1. Sådan lukker du operativsystemet:
• I Windows Vista :
Klik på Start , klik derefter på pilen i nederste højre hjørne på Start menuen
som vist nedenfor, og klik derefter på Luk computeren.
• I Windows XP:
Klik på Start → Sluk computeren → Sluk . Computeren slukker, når
operativsystemets nedlukningsproces er fuldført.
2. Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og
de tilsluttede enheder ikke blev slukket automatisk, da du lukkede operativsystemet,
skal du trykke på tænd/sluk-knappen i 4 sekunder for at slukke dem.
Efter du har udført arbejde på computerens indvendige dele
Når du har udført eventuelle genmonteringer, skal du sikre dig, at alle eksterne enheder,
kort og kabler er tilsluttet, inden du tænder computeren.
FORSIGTIG: For at undgå beskadigelse af computeren, må du kun bruge det batteri,
der er beregnet til denne specifikke Dell-computer. Anvend ikke batterier beregnet
til andre Dell-computere.
9
Page 10
1. Tilslut alle eksterne enheder f.eks. portreplikator, batterskive eller mediebase og
genmonter alle kort, f.eks. ExpressCard.
2. Tilslut telefon- eller netværkskabler til computeren.
FORSIGTIG: For at tilslutte et netværkskabel skal du først sætte det i
netværksenheden og derefter sætte det i computeren.
3. Genmonter batteriet.
4. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
5. Tænd computeren
10
Page 11
Batteri
Sådan fjernes batteriet
2
1. Følg procedurerne i
2. Skub batteriets venstre og højre frigørelseslåse til den åbne position.
3. Skub batteriet og fjern det fra computeren.
Før du udfører arbejde på computeren
.
11
Page 12
Sådan installeres batteriet
1. Skub batteriet ind i dets stik indtil det klikker på plads.
2. Følg procedurerne i
Efter du har udført arbejde på computerens indvendige dele
.
12
Page 13
Hukommelseskort
Sådan fjernes hukommelseskortet
3
1. Følg procedurerne i
2. Tryk ind på hukommelseskortet for at frigøre det fra computeren.
3. Træk hukommelseskortet ud af computeren.
Før du udfører arbejde på computeren
.
13
Page 14
Sådan installeres hukommelseskortet
1. Skub hukommelseskortet ind i rummet indtil det er helt fastgjort med et kliklyd.
2. Følg procedurerne i
Efter du har udført arbejde på computerens indvendige dele
.
14
Page 15
ExpressCard
Sådan fjernes ExpressCard
4
1. Følg procedurerne i
2. Tryk på ExpressCard for at frigøre det fra computeren.
3. Træk ExpressCard ud af computeren.
Før du udfører arbejde på computeren
.
15
Page 16
Sådan installeres ExpressCard
1. Skub ExpressCard i stikrummet indtil det klikker på plads.
2. Installer
3. Følg procedurerne i
batteriet
.
Efter du har udført arbejde på computerens indvendige dele
.
16
Page 17
Hukommelsesdør
Sådan fjernes hukommelsesdøren
5
1. Følg procedurerne i
2. Løsn skruen, der fastgør hukommelsesdøren.
3. Lirk hukommelsesdøren nær ved skruehullet op, løft og fjern den.
Før du udfører arbejde på computeren
.
17
Page 18
Sådan installeres hukommelsesdøren
1. Anbring hukommelsesdøren bag på computeren.
2. Stram skruen, der fastgør hukommelsesdøren.
3. Installer
4. Følg procedurerne i
batteriet
.
Efter du har udført arbejde på computerens indvendige dele
.
18
Page 19
Hukommelse
Sådan fjernes hukommelsesmodulet
6
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Lirk fastgørelsesklemmerne væk fra hukommelsesmodulet indtil det springer op.
5. Fjern hukommelsesmodulet fra dets stik på bundkortet.
batteriet
hukommelsesdøren
Før du udfører arbejde på computeren.
.
.
19
Page 20
Sådan installeres hukommelseskodulet
1. Indsæt hukommelsesmodulet i hukommelsessoklen.
2. Tryk ned på hukommelsesmodulet indtil fastgørelsesklemmerne fastgør
hukommelsen på plads..
3. Installer
4. Installer
5. Følg procedurerne i
hukommelsesdøren
batteriet
.
Efter du har udført arbejde på computerens indvendige dele
.
.
20
Page 21
Optisk drev
Sådan fjernes det optiske drev
7
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern skrueen, der fastgør det optiske drev til computeren.
5. Lirk forsigtigt med en skruetrækker det optiske drev ud af computeren.
batteriet
hukommelsesdøren
Før du udfører arbejde på computeren
.
.
.
21
Page 22
6. Fjern skruerne, der fastgør det optiske drevs beslag.
7. Fjern det optiske drevs beslag fra det optiske drevs modul.
22
Page 23
Sådan installeres det optiske drev
1. Stram skruerne for at fastgøre det optiske drevs beslag.
2. Skub det optiske drev ind i rummet på kabinettet.
3. Stram skruen for at fastgøre det optiske drev til computeren.
4. Installer
5. Installer
6. Følg procedurerne i
hukommelsesdøren
batteriet
.
Efter du har udført arbejde på computerens indvendige dele
.
.
23
Page 24
24
Page 25
Tastatur
Sådan fjernes tastaturet
8
1. Følg procedurerne i
2. Fjern
3. Tryk ned på tastaturet. Lirk vha. en almindelig skruetrækker tastaturet hen i mod
4. Lirk den anden tastaturholder op.
batteriet
skærmen for blotlægge den første tastaturholder.
Før du udfører arbejde på computeren
.
.
25
Page 26
5. Lirk den tredje tastaturholder op.
6. Lirk den fjerde tastaturholder op.
26
Page 27
7. Træk tastaturet op fra håndfladestøtten.
8. Frigør smæklåsen på bundkortets stik, frakobl derefter tastaturkablet.
27
Page 28
Sådan installeres tastaturet
1. Skub tastaturet nedad for at fastgøre tastaturholderne.
2. Installer
3. Følg procedurerne i
batteriet
.
Efter du har udført arbejde på computerens indvendige dele
.
28
Page 29
Håndledsstøtte
Sådan fjernes håndledsstøtten
9
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern skruerne i batterirummet
7. Fjern skruerne i det optiske drevs rum.
batteriet
tastaturet
hukommelsesdøren
optiske drev
Før du udfører arbejde på computeren
.
.
.
.
.
29
Page 30
8. Fjern gummiet fra bundstykket på højre side.
9. Fjern gummiet fra bundstykket på venstre side.
30
Page 31
10. Fjern alle skruer fra bundstykket.
11. Vend computeren rundt og fjern skruerne, der fastgør håndledsstøtten.
31
Page 32
12. Frigør smæklåsen på bundkortets stik, frakobl derefter pegefeltets kabel og
fingeraftrykslæserens kabel.
13. Frigør smæklåsen på bundkortets stik og frakobl derefter kablet til tænd/slukknappen.
32
Page 33
14. Frigør smæklåsen på bundkortets stik og frakobl derefter kablet til genvejstasterne.
15. Lirk håndledsstøttens højre side op.
33
Page 34
16. Lirk håndledsstøttens venstre side op.
17. Lirk håndledsstøttens sider op og fjern den fra computeren.
34
Page 35
Sådan installeres håndledsstøtten
1. Tryk, startende i højre/venstre side af håndledsstøtten, nedad på systemet for at
fastgøre tappene.
2. Arbejd dig hele vejen rundt om kanterne og sørg for at tappene er fuldt fastgjorte.
3. Tilslut alle kabler til bundkortet.
4. Stram skruerne for at fastgøre håndledsstøtten på plads.
5. Stram skruerne på bunden af systemet for at fastgøre håndledsstøtten på plads.
6. Installer det
7. Installer
8. Installer
9. Installer
10. Følg procedurerne i
optiske drev
.
hukommelsesdøren
tastaturet
batteriet
.
.
Efter du har udført arbejde på computerens indvendige dele
.
.
35
Page 36
36
Page 37
Hængseldæksel
Sådan fjernes hængselsdækslet
10
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern skruerne, der fastgør hængselsdækslet.
8. Tryk ned på krogene, der er markeret på billedet.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
Før du udfører arbejde på computeren
.
.
.
.
.
.
37
Page 38
9. Vend computer rundt og fjern hængseldækslet fra siden.
Sådan installeres hængseldækslet
1. Flugt hængseldækslet med computeren.
2. Stram skruerne, der fastgør hængseldækslet til computeren.
3. Installer
4. Installer det
5. Installer
6. Installer
7. Installer
håndledsstøtten
optiske drev
hukommelsesdøren
tastaturet
batteriet
.
.
.
.
.
38
Page 39
8. Følg procedurerne i
Efter du har udført arbejde på computerens indvendige dele
.
39
Page 40
40
Page 41
Skærmmodul
Sådan fjernes skærmmodulet
11
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern skruerne, der fastgør skærmhængslet.
8. Løsn skruen, der fastgør LVDS (Low-Voltage Differential Signaling)-kablet.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
Før du udfører arbejde på computeren
.
.
.
.
.
.
41
Page 42
9. Frakobl LVDS-kablet fra bundkortet.
10. Frakobl antennekablet til trådløst lokalnetværk (Wireless Local Area Network –
WLAN).
42
Page 43
11. Fjern skruerne, der fastgør det venstre hængsel.
12. Fjern skruerne, der fastgør det højre hængsel.
43
Page 44
13. Løft skærmmodulet og fjern det fra computeren.
Sådan installeres skærmmodulet
1. Påsæt skærmmodulet på computerens bund.
2. Stram skruerne på skærmmodulet, der fastgør det.
3. Tilslut antennerne til installerede trådløse løsninger.
4. Installer LVDS-kablet og stram skruen til LVDS-kablet.
5. Installer
6. Installer det
7. Installer
håndledsstøtten
optiske drev
hukommelsesdøren
.
.
.
44
Page 45
8. Installer
9. Installer
10. Følg procedurerne i
tastaturet
batteriet
.
.
Efter du har udført arbejde på computerens indvendige dele
.
45
Page 46
46
Page 47
Skærmramme
Sådan fjernes skærmrammen
12
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern
8. Lirk skærmrammens overside op.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
skærmmodulet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
9. Lirk skærmrammens sider op.
47
Page 48
10. Fjern skærmrammen.
Sådan installeres skærmrammen
1. Anbring skærmrammen på computeren.
2. Tryk, startende fra bundkanten, ned på skærmrammen for at fastgøre tappene.
3. Arbejd dig hele vejen rundt om siderne og topkant.
4. Installer
5. Installer
6. Installer det
7. Installer
skærmmodulet
håndledsstøtten
optiske drev
hukommelsesdøren
.
.
.
48
Page 49
8. Installer
9. Installer
10. Følg procedurerne i
tastaturet
batteriet
.
.
Efter du har udført arbejde på computerens indvendige dele
.
49
Page 50
50
Page 51
Kamera
Sådan fjernes kameraet
13
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern
8. Fjern
9. Løft skærmkameraet fra skærmdækslet.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
skærmmodulet
skærmrammen
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
10. Skræl tapen af fra skærmkameraet.
51
Page 52
11. Frakobl kamerakablet og fjern skærmkameraet.
Sådan installeres kameraet
1. Tilslut kamerakablet og kameraet til skærmmodulet.
2. Påsæt tapen for at fastgøre kameraet.
3. Installer
4. Installer
5. Installer
6. Installer det
7. Installer
skærmrammen
skærmmodulet
håndledsstøtten
optiske drev
hukommelsesdøren
.
.
.
.
52
Page 53
8. Installer
9. Installer
10. Følg procedurerne i
tastaturet
batteriet
.
.
Efter du har udført arbejde på computerens indvendige dele
.
53
Page 54
54
Page 55
Skærmpanel
Sådan fjernes skærmpanelet
14
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern
8. Fjern
9. Fjern
10. Fjern skruen, der fastgør det venstre skærmbeslagmodul.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
skærmmodulet
skærmrammen
skærmkameraet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
11. Fjern skruerne, der fastgør det venstre skærmbeslag.
55
Page 56
12. Fjern skruen, der fastgør det højre skærmbeslagmodul.
13. Fjern skruerne, der fastgør det højre skærmbeslag.
56
Page 57
14. Frigør skærmkablet fra truget.
15. Frigør antennen til trådløst lokalnetværk (Wireless Local Area Network – WLAN) fra
truget.
57
Page 58
16. Løft og fjern skærmpanelet fra skærmdækslet.
Sådan installeres skærmpanelet
1. Installer antennekablerne til trådløst lokalnetværk (Wireless Local Area Network –
WLAN).
2. Installer skruerne, der fastgør højre og venstre skærmbeslag.
3. Installer
4. Installer
5. Installer
6. Installer
skærmkameraet
skærmrammen
skærmmodulet
håndledsstøtten
.
.
.
.
58
Page 59
7. Installer det
8. Installer
9. Installer
10. Installer
11. Følg procedurerne i
optiske drev
hukommelsesdøren
tastaturet
batteriet
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
59
Page 60
60
Page 61
Skærmkabel
Sådan fjernes skærmkablet
15
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Skræl tapen, der fæstner skærmkablet af.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
skærmmodulet
skærmrammen
skærmkameraet
skærmpanelet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
12. Skræl tapen af fra skærmkablet.
61
Page 62
13. Frakobl skærmkablet fra skærmpanelet.
Sådan installeres skærmkablet
1. Tilslut skærmkablet til skærmpanelet.
2. Påsæt tapen, der fæstner skærmkablet.
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer
skærmpanelet
skærmkameraet
skærmrammen
skærmmodulet
håndledsstøtten
.
.
.
.
.
62
Page 63
8. Installer det
9. Installer
10. Installer
11. Installer
12. Følg procedurerne i
optiske drev
hukommelsesdøren
tastaturet
batteriet
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
63
Page 64
64
Page 65
Skærmbeslag og -hængsler
Sådan fjernes skærmbeslag og -hængsler
16
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Fjern skruerne, der fastgør det venstre skærmbeslag.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
skærmmodulet
skærmrammen
skærmkameraet
skærmpanelet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
12. Fjern det venstre skærmbeslag.
65
Page 66
13. Fjern skruerne, der fastgør det højre skærmbeslag.
14. Fjern det højre skærmbeslag.
66
Page 67
Sådan installeres skærmbeslag og -hængsler
1. Installer skruerne, der fastgør højre og venstre skærmbeslag.
2. Installer
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer det
8. Installer
9. Installer
10. Installer
11. Følg procedurerne i
skærmpanelet
skærmkameraet
skærmrammen
skærmmodulet
håndledsstøtten
optiske drev
.
.
.
.
.
.
hukommelsesdøren
tastaturet
batteriet
.
.
Efter du har udført arbejde på computerens indvendige dele
.
.
67
Page 68
68
Page 69
VGA-kort
Sådan fjernes VGA-kortet
17
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern
8. Fjern
9. Frigør smæklåsen på bundkortet og frakobl derefter VGA-kablet.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
hængseldækslet
skærmmodulet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
10. Fjern skruen, der fastgør VGA-kortet.
69
Page 70
11. Fjern VGA-kortet fra kabinettet.
Sådan installeres VGA-kortet
1. Installer VGA-kortet.
2. Installer skruen, der fastgør VGA-kortet.
3. Tilslut VGA-kablet.
4. Installer
5. Installer
6. Installer
7. Installer det
skærmmodulet
hængseldækslet
håndledsstøtten
optiske drev
.
.
.
.
70
Page 71
8. Installer
9. Installer
10. Installer
11. Følg procedurerne i
hukommelsesdøren
tastaturet
batteriet
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
71
Page 72
72
Page 73
Kort til trådløst lokalnetværk (Wireless Local Area Network – WLAN)
Sådan fjernes kort til trådløst lokalnetværk (Wireless Local Area Network – WLAN)
18
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern det
6. Fjern
7. Fjern skruen, der fastgør WLAN-kortet.
batteriet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
Før du udfører arbejde på computeren
.
.
.
.
.
.
8. Træk WLAN-kortet i en lige linje ud at dets sokkel og fjern det.
73
Page 74
Sådan installeres kort til trådløst lokalnetværk (Wireless Local Area Network – WLAN)
1. Skub WLAN-kortet ind i dets stik.
2. Stram skruen for at fastgøre WLAN-kortet på plads.
3. Tilslut antennerne i henhold til farvekoden på WLAN-kortet.
4. Installer
5. Installer det
6. Installer
7. Installer
8. Installer
9. Følg procedurerne i
håndledsstøtten
optiske drev
hukommelsesdøren
tastaturet
batteriet
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
.
74
Page 75
Systemblæser
Sådan fjernes systemblæseren
19
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern det
5. Fjern
6. Fjern
7. Fjern
8. Fjern
9. Fjern
10. Frakobl kablet til systemblæseren fra bundkortet.
batteriet
tastaturet
optiske drev
hukommelsesdøren
håndfladestøtten
skærmmodulet
hængseldækslet
VGA-kortet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
11. Fjern, der fastgør systemblæseren.
75
Page 76
12. Fjern systemblæseren fra bundstykkets modul.
Sådan installeres systemblæseren
1. Installer skruen, der fastgør systemblæseren.
2. Tilslut systemlæserens kabel til bundkortet.
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer
VGA-kortet
hængseldækslet
skærmmodulet
håndledsstøtten
hukommelsesdøren
.
.
.
.
76
Page 77
8. Installer det
9. Installer
10. Installer
11. Følg procedurerne i
optiske drev
tastaturet
batteriet
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
77
Page 78
78
Page 79
Bundkort
Sådan fjernes bundkortet
20
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern
6. Fjern det
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Fjern
12. Fjern
13. Frakobl DC-in-kablet fra bundkortet.
batteriet
ExpressCard
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
hængseldækslet
skærmmodulet
WLAN-kortet
VGA-kortet
systemblæseren
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
.
79
Page 80
14. Frakobl højtalerkablet fra bundkortet.
15. Fjern skruerne, der fastgør bundkortet.
16. Frakobl bundkortet fra Input/Output-panelet.
80
Page 81
17. Løft op og fjern bundkort fra kabinettet.
Sådan installeres bundkortet
1. Tilslut bundkortet fra Input/Output-panelet.
2. Stram skruerne, der fastgør bundkortet.
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer
systemblæseren
VGA-kortet
WLAN mini-kortet
skærmmodulet
hængseldækslet
.
.
.
.
.
81
Page 82
8. Installer
9. Installer det
10. Installer
11. Installer
12. Installer
13. Installer
14. Følg procedurerne i
håndledsstøtten
optiske drev
hukommelsesdøren
tastaturet
express-dummy-kortet
batteriet
.
.
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
82
Page 83
DC-in-stik
Sådan fjernes DC-in-porten
21
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern
6. Fjern det
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Fjern
12. Fjern
13. Fjern
14. Frigør DC-in-kablet fra truget.
batteriet
express-dummy-kortet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
hængseldækslet
skærmmodulet
WLAN mini-kortet
VGA-kortet
systemblæseren
bundkortet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
.
.
.
83
Page 84
15. Fjern skruen, der fastgør DC-in-porten.
16. Fjern DC-in-porten fra bundstykket.
84
Page 85
Sådan installeres DC-in-porten
1. Installer DC-in-port, skruer og før screws kablerne.
2. Installer
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer
8. Installer
9. Installer det
10. Installer
11. Installer
12. Installer
13. Installer
14. Følg procedurerne i
bundkortet
systemblæseren
VGA-kortet
WLAN-kortet
skærmmodulet
hængseldækslet
håndledsstøtten
optiske drev
hukommelsesdøren
tastaturet
express-dummy-kortet
batteriet
.
.
.
.
.
.
.
.
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
85
Page 86
86
Page 87
Input/Output-kort
Sådan fjernes Input/Output-panelet
22
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern
6. Fjern det
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Fjern
12. Fjern
13. Fjern
14. Fjern skruerne, der fastgør I/O-panelet.
batteriet
express-dummy-kortet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
hængseldækslet
skærmmodulet
WLAN mini-kortet
VGA-kortet
systemblæseren
bundkortet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
.
.
.
87
Page 88
15. Fjern I/O-panelet fra bundstykket.
Sådan installeres Input/Output-panelet
1. Installer Input/Output-panelet.
2. Installer skruerne, der fastgør I/O-panelet.
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer
bundkortet
systemblæseren
VGA-kortet
WLAN mini-kortet
skærmmodulet
.
.
.
.
.
88
Page 89
8. Installer
9. Installer
10. Installer det
11. Installer
12. Installer
13. Installer
14. Installer
15. Følg procedurerne i
hængseldækslet
håndledsstøtten
optiske drev
hukommelsesdøren
tastaturet
express-dummy-kortet
batteriet
.
.
.
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
89
Page 90
90
Page 91
Højtaler
Sådan fjernes højttalerne
23
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern
6. Fjern det
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Fjern
12. Fjern
13. Fjern
14. Fjern skruerne, der fastgør den venstre højtaler.
batteriet
express-dummy-kortet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
hængseldækslet
skærmmodulet
WLAN mini-kortet
VGA-kortet
systemblæseren
bundkortet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
.
.
.
91
Page 92
15. Løft den venstre højtaler fra bundstykket.
16. Fjern skruerne, der fastgør den højre højtaler.
92
Page 93
17. Løft den højre højtaler op og fjern den.
Sådan installeres højtalerne
1. Indsæt de højre og venstre højtalere i deres rum.
2. Genmonter skruerne, der fastgør de højre og venstre højtalere.
3. Installer
4. Installer
5. Installer
6. Installer
7. Installer
bundkortet
systemblæseren
VGA-kortet
WLAN mini-kortet
skærmmodulet
.
.
.
.
.
93
Page 94
8. Installer
9. Installer
10. Installer det
11. Installer
12. Installer
13. Installer
14. Installer
15. Følg procedurerne i
hængseldækslet
håndledsstøtten
optiske drev
hukommelsesdøren
tastaturet
express-dummy-kortet
batteriet
.
.
.
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
94
Page 95
Harddisk
Sådan fjernes harddisken
24
1. Følg procedurerne i
2. Fjern
3. Fjern
4. Fjern
5. Fjern
6. Fjern det
7. Fjern
8. Fjern
9. Fjern
10. Fjern
11. Fjern
12. Fjern
13. Fjern
14. Fjern skruerne, der fastgør harddiskbeslaget.
batteriet
express-dummy-kortet
tastaturet
hukommelsesdøren
optiske drev
håndfladestøtten
hængseldækslet
skærmmodulet
WLAN mini-kortet
VGA-kortet
systemblæseren
bundkortet
Før du udfører arbejde på computeren
.
.
.
.
.
.
.
.
.
.
.
.
.
95
Page 96
15. Skub harddiskmodulet for at frigøre det fra bundkortet
16. Fjern harddiskbeslaget fra bundkortet.
96
Page 97
17. Fjern skruerne, der fastgør harddiskbeslaget på den ene side.
18. Fjern skruerne, der fastgør harddiskbeslaget på den anden side.
97
Page 98
19. Skub harddisken af harddiskbeslaget.
Sådan installeres harddisken
1. Stram skruerne for at fastgøre harddiskbeslaget.
2. Skub harddiskmodulet ind i bundkortets rum.
3. Stram skruerne for at fastgøre harddisken.
4. Installer
5. Installer
6. Installer
7. Installer
8. Installer
9. Installer
10. Installer
bundkortet
.
systemblæseren
VGA-kortet
.
WLAN mini-kortet
skærmmodulet
.
hængseldækslet
håndledsstøtten
.
.
.
.
98
Page 99
11. Installer det
12. Installer
13. Installer
14. Installer
15. Installer
16. Følg procedurerne i
optiske drev
hukommelsesdøren
tastaturet
express-dummy-kortet
batteriet
.
.
.
.
.
Efter du har udført arbejde på computerens indvendige dele
.
99
Page 100
100
Loading...
