Dell UltraSharp U2414H Service Manual [de]

Benutzerhandbuch
Dell U2414H
Modell: U2414H Regulationsmodell: U2414Hb
Hinweis, Vorsicht und Achtung
HINWEIS: Ein HINWEIS kennzeichnet wichtige Informationen zur besseren
VORSICHT: Ein VORSICHT-Hinweis weist auf mögliche Schäden an der
Hardware oder auf einen Verlust von Daten hin, sollten die Anweisungen nicht befolgt werden.
ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden,
Verletzungen oder Tod.
____________________
Änderungen der Informationen in diesem Dokument sind vorbehalten. © 2013 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das DELL Logo sind Warenzeichen von Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern, Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI ist ein Warenzeichen von Advanced Micro Devices, Inc., ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte. Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
2013 - 10 Rev. A00
2 |
Inhalt
1 Über Ihren Monitor . . . . . . . . . . . . . . . . . . . . . 5
Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . 5
Produktmerkmale. . . . . . . . . . . . . . . . . . . . . . . 6
Komponenten und Bedienelemente . . . . . . . . . . . 8
Technische Daten des Monitors . . . . . . . . . . . . . . 11
Plug & Play-Unterstützung . . . . . . . . . . . . . . . . 20

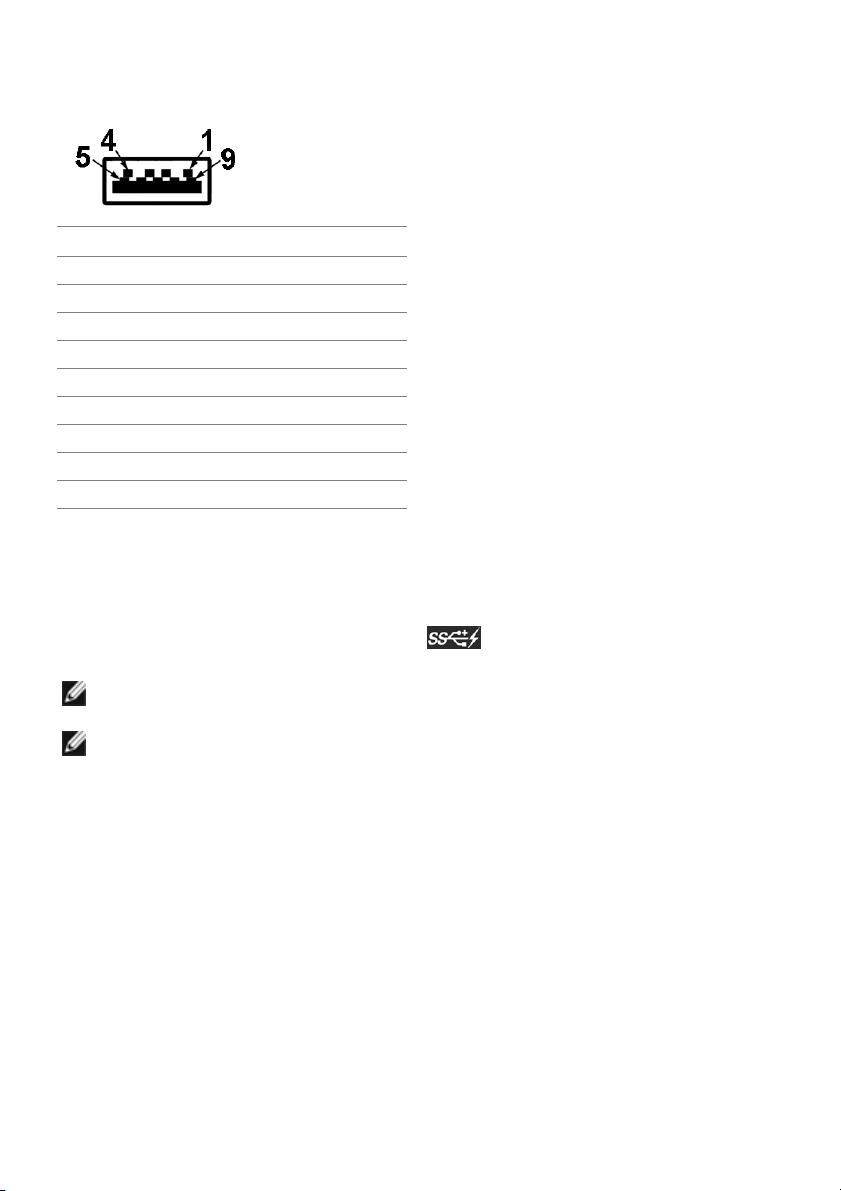

Universal Serial Bus (USB) Schnittstelle. . . . . . . . . 21
LCD-Monitorqualität und Hinweise zu Pixeln . . . . 22
Hinweise zur Wartung . . . . . . . . . . . . . . . . . . . 23
2 Monitor einrichten . . . . . . . . . . . . . . . . . . . . 25

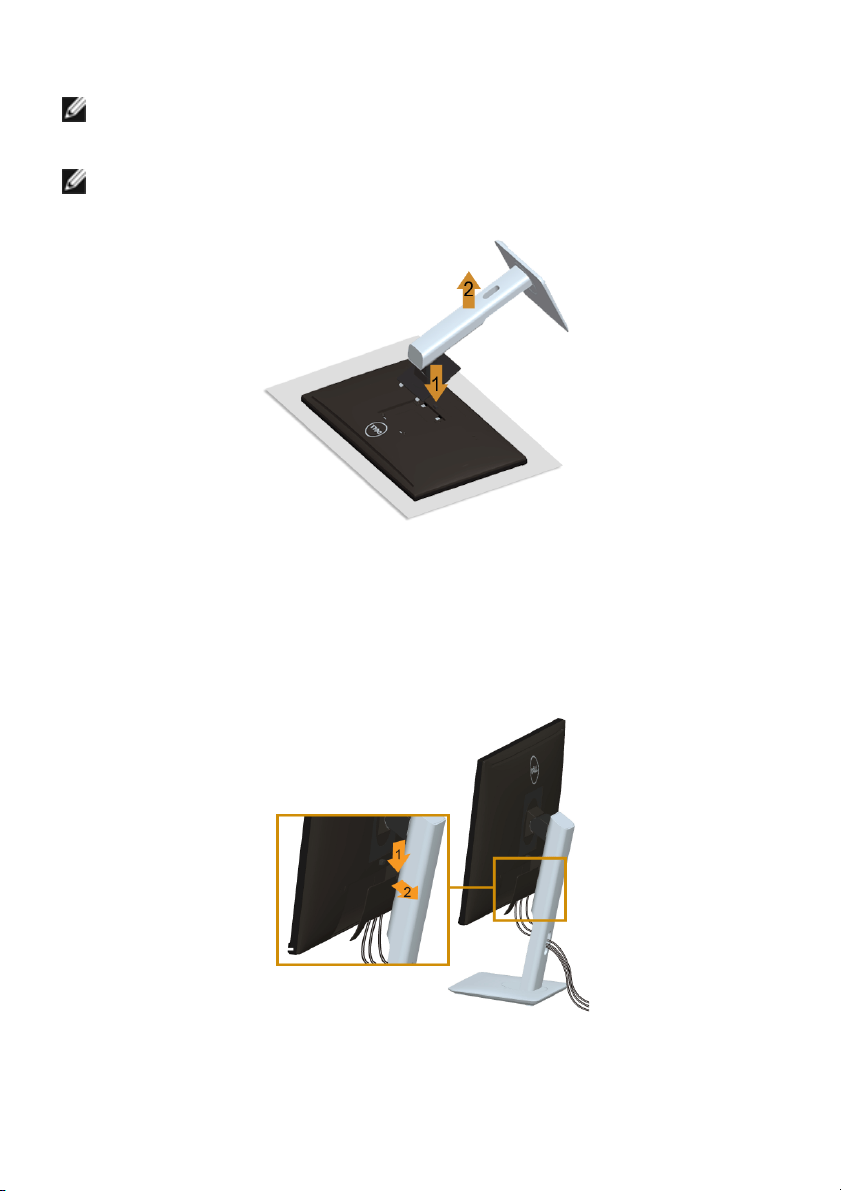

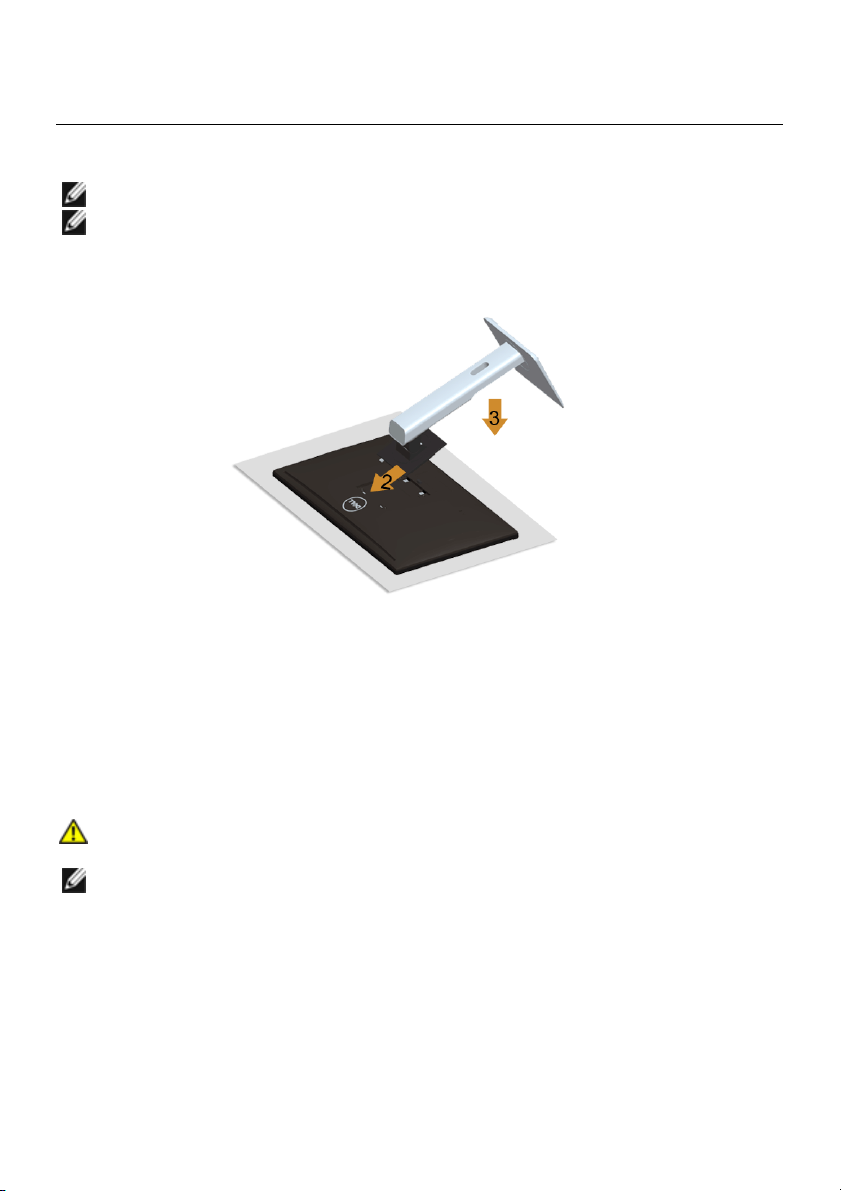

Ständer anbringen . . . . . . . . . . . . . . . . . . . . . 25

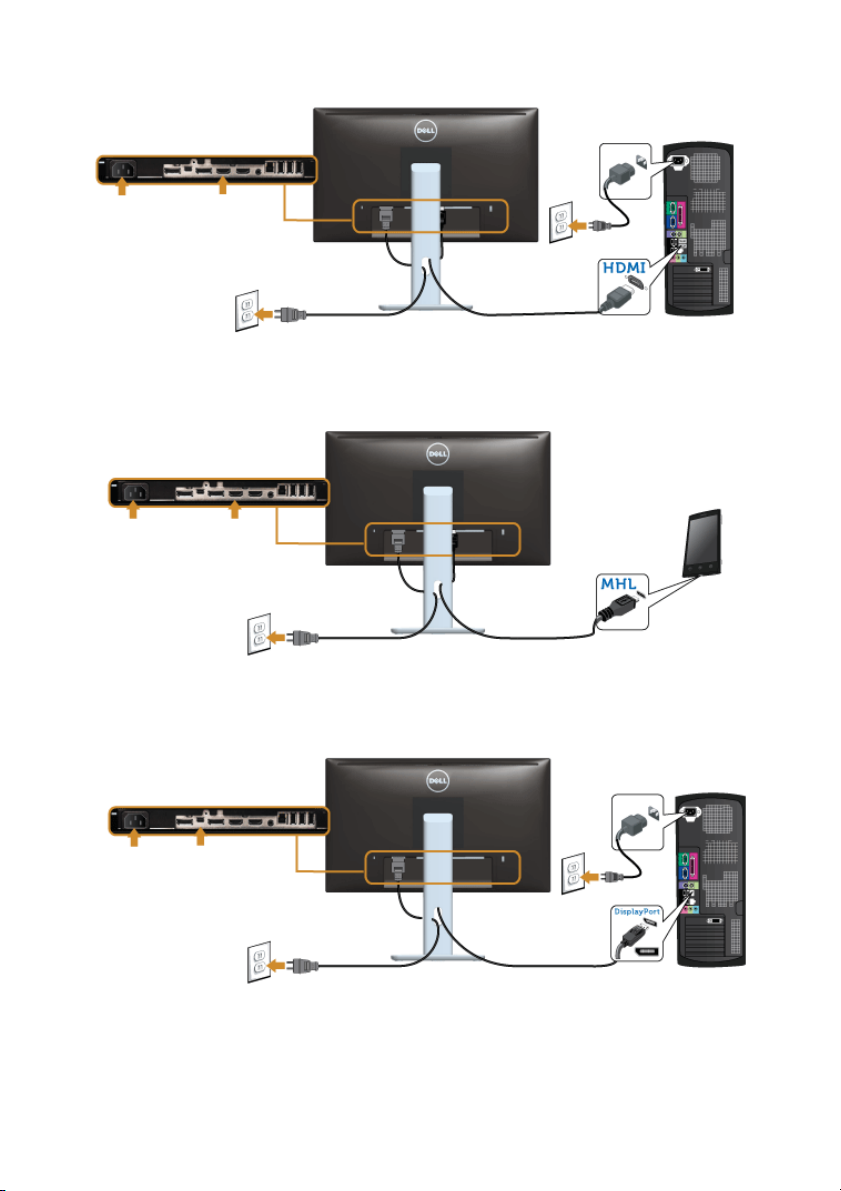

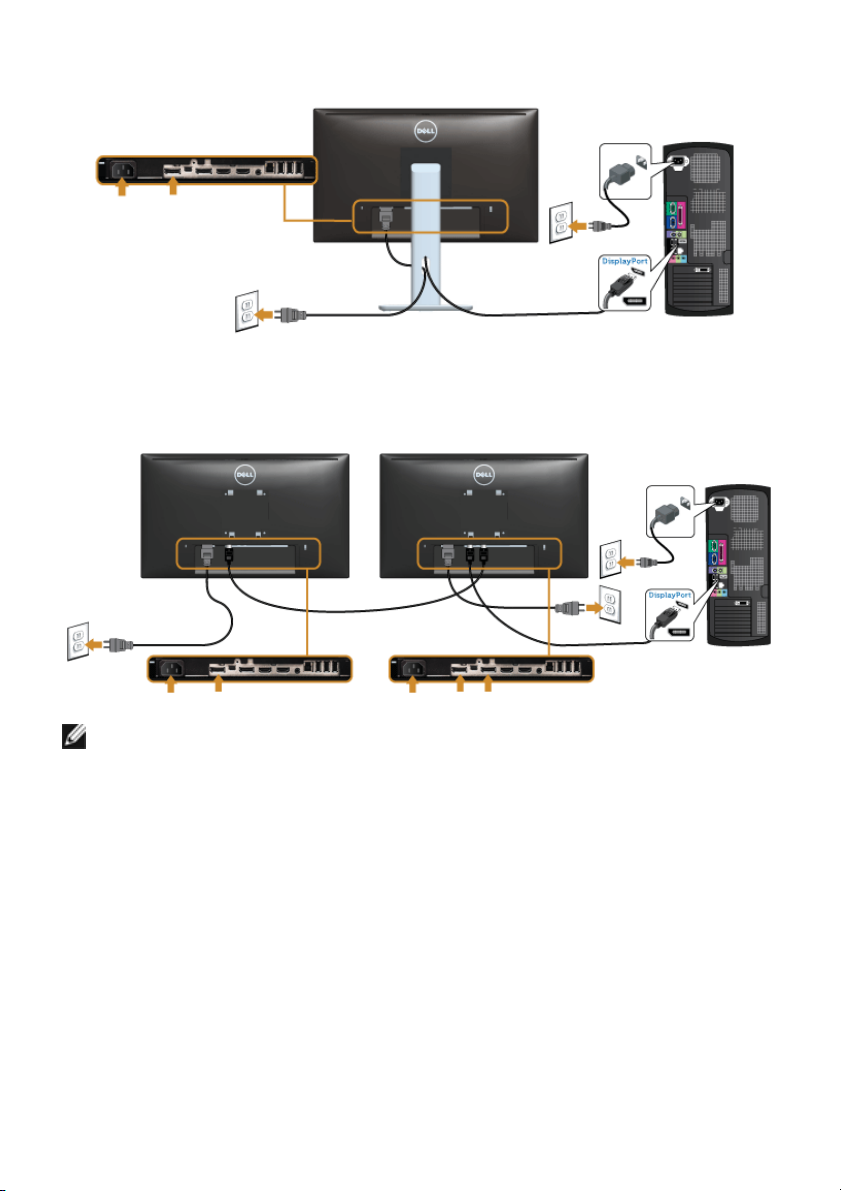

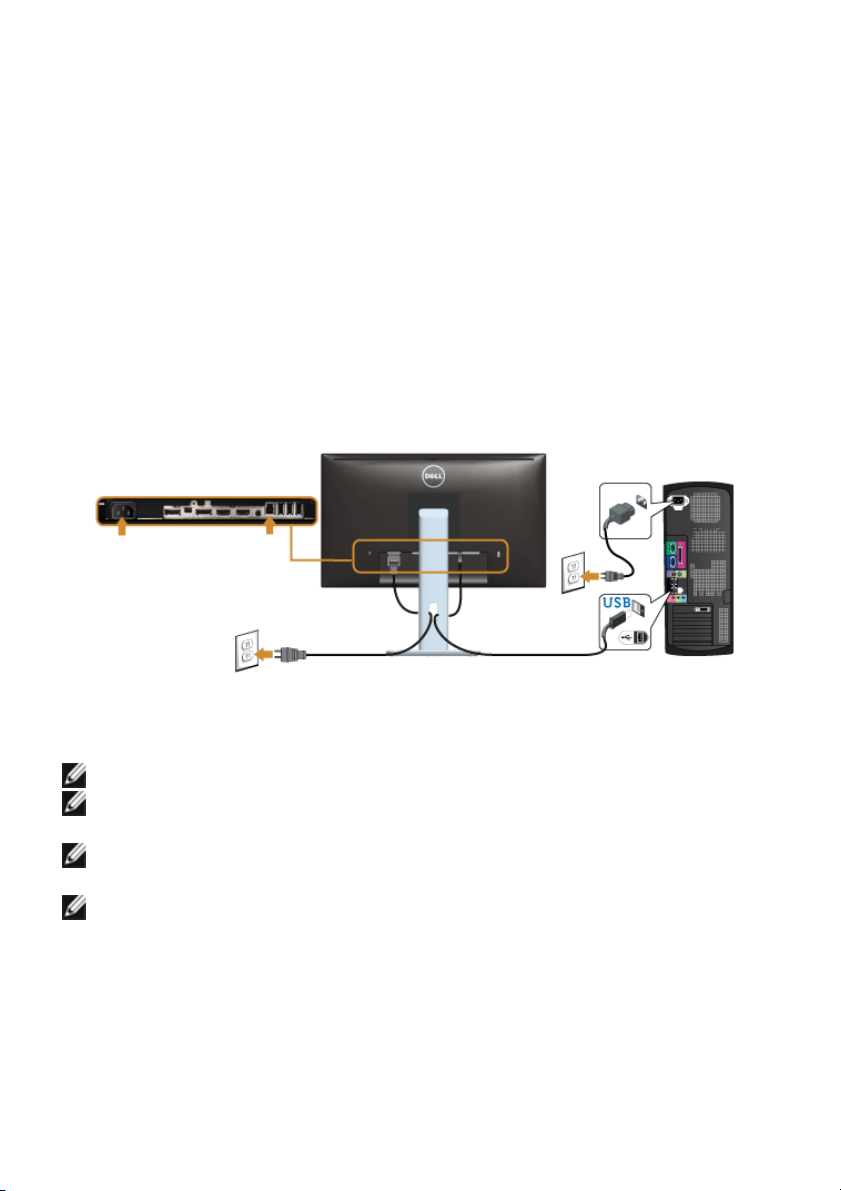

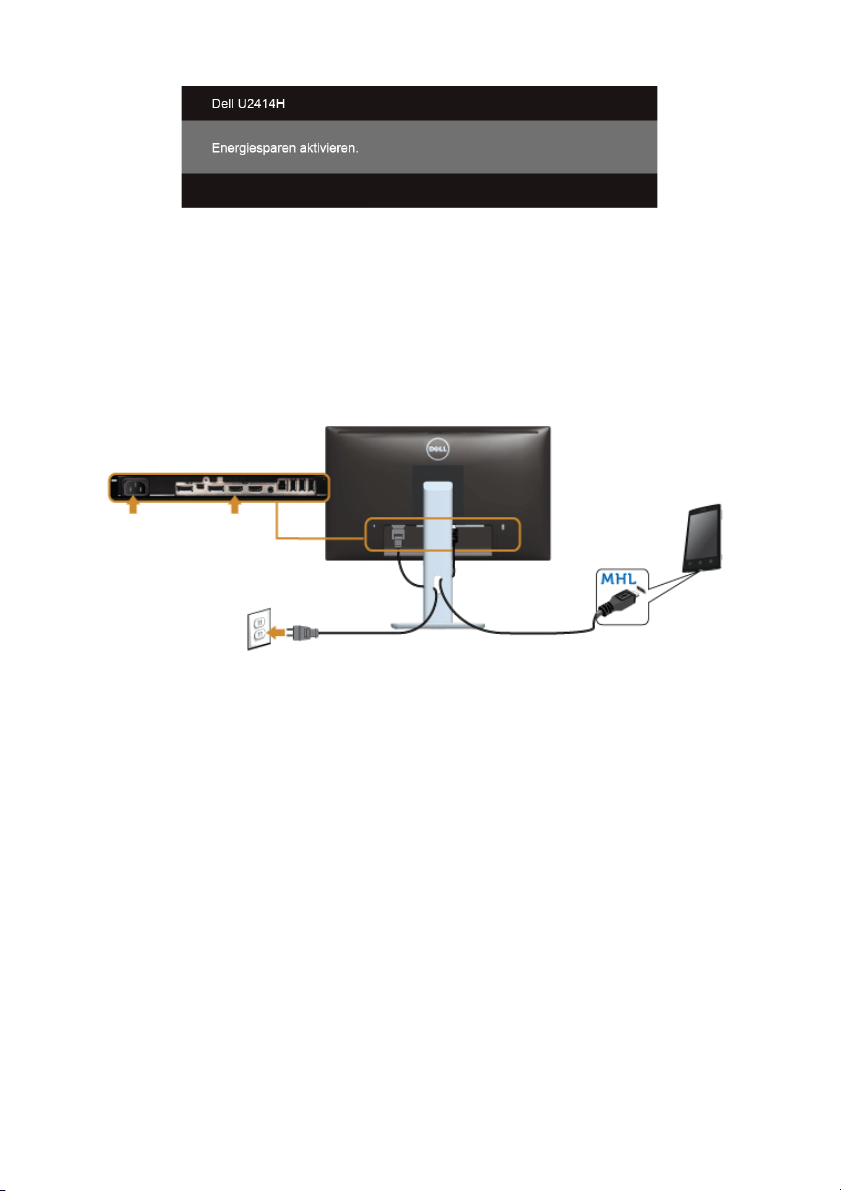

Monitor anschließen . . . . . . . . . . . . . . . . . . . . 25

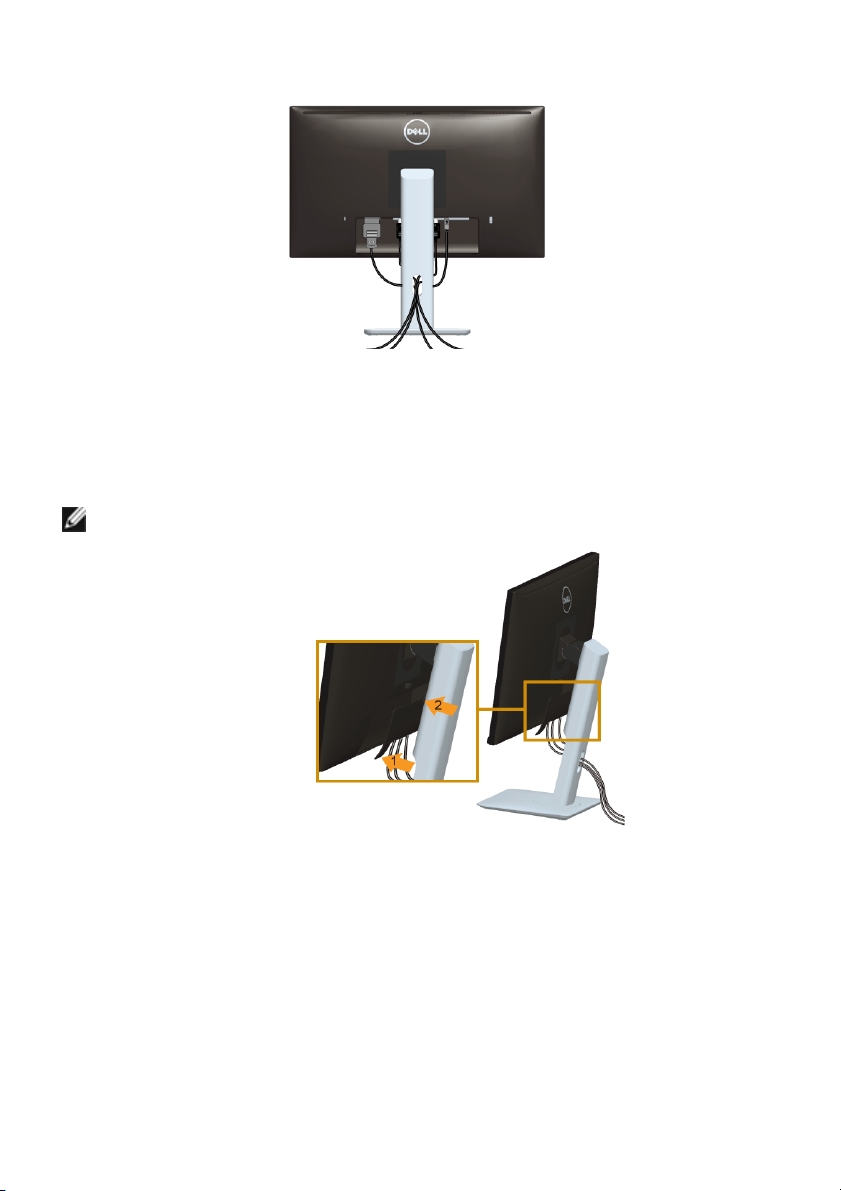

Kabel verlegen . . . . . . . . . . . . . . . . . . . . . . . . 32
Anbringen an Kabelabdeckung . . . . . . . . . . . . . 32
Monitorständer abnehmen . . . . . . . . . . . . . . . . 33
Entfernen der Kabelabdeckung . . . . . . . . . . . . . 33
Wandbefestigung (optional) . . . . . . . . . . . . . . . 34
3 Monitor bedienen . . . . . . . . . . . . . . . . . . . . . 35
Monitor einschalten . . . . . . . . . . . . . . . . . . . . 35

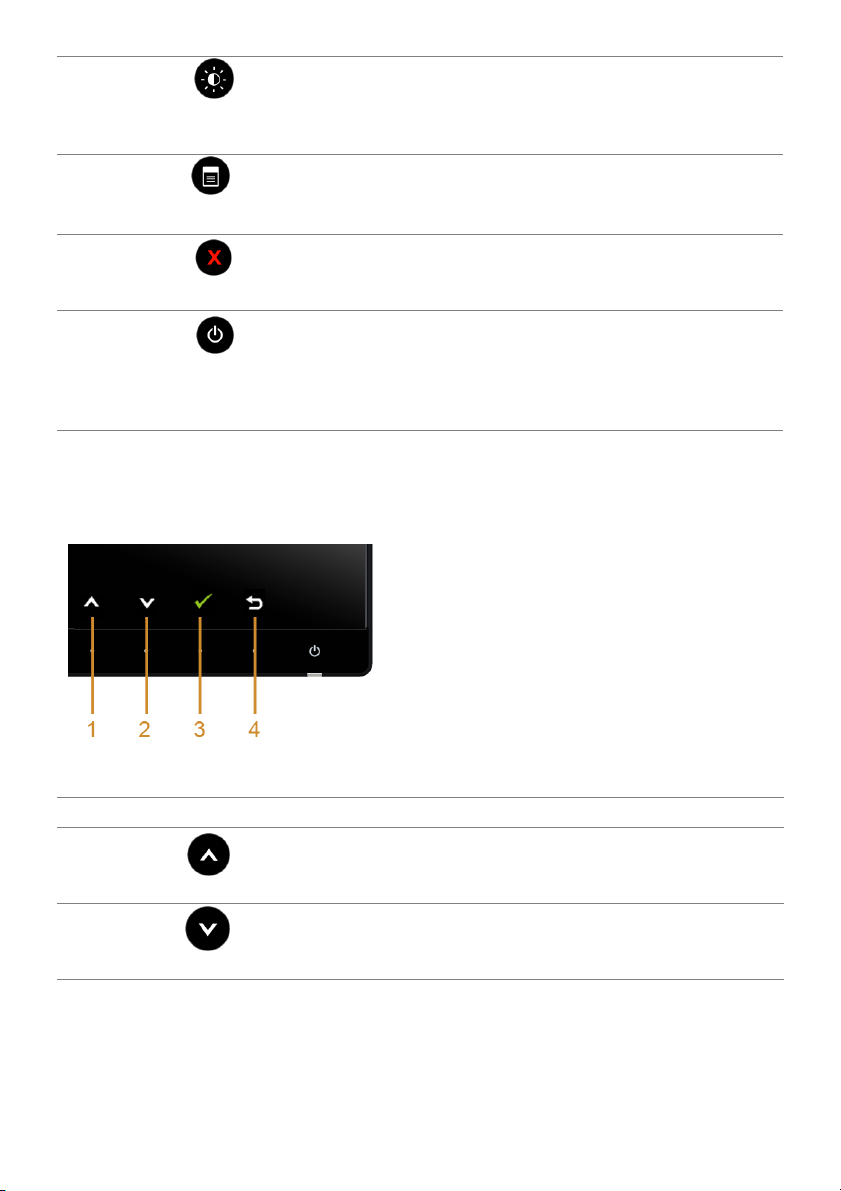

Bedienfeldtasten verwenden . . . . . . . . . . . . . . . 35

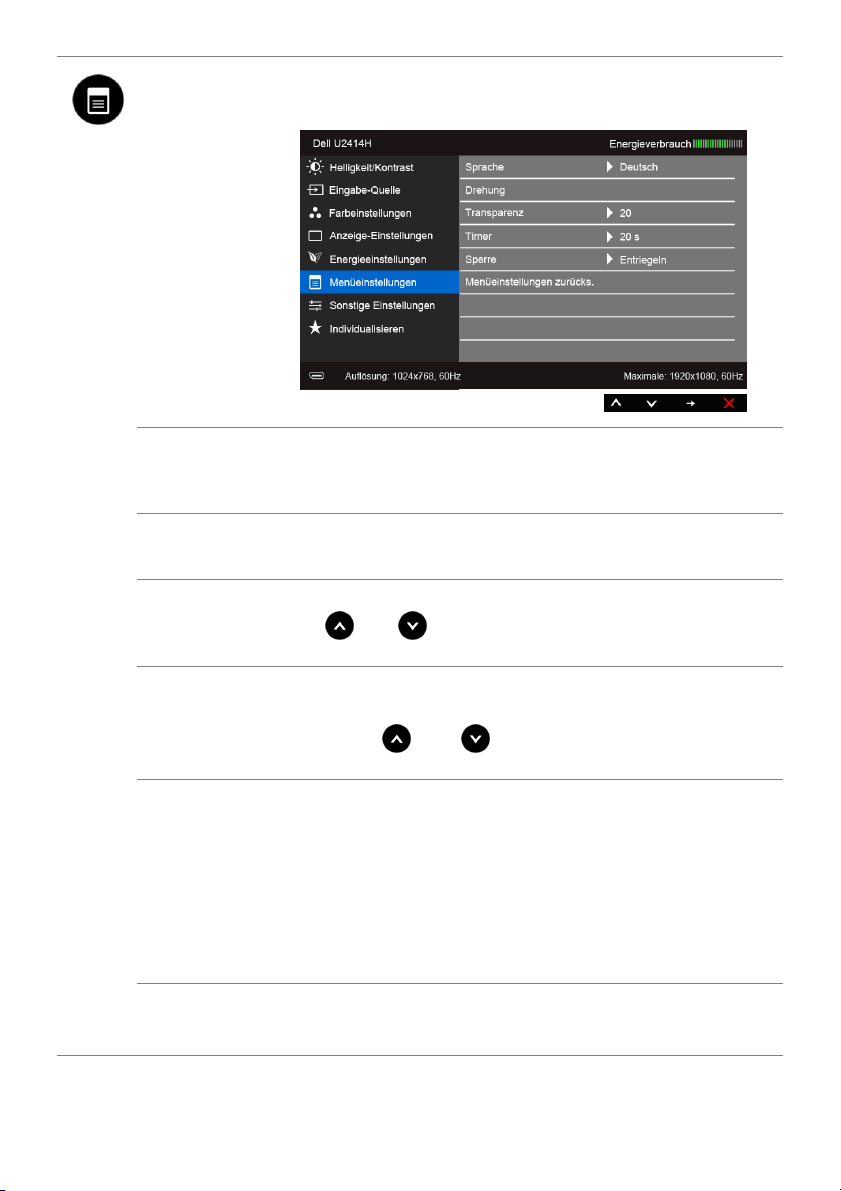

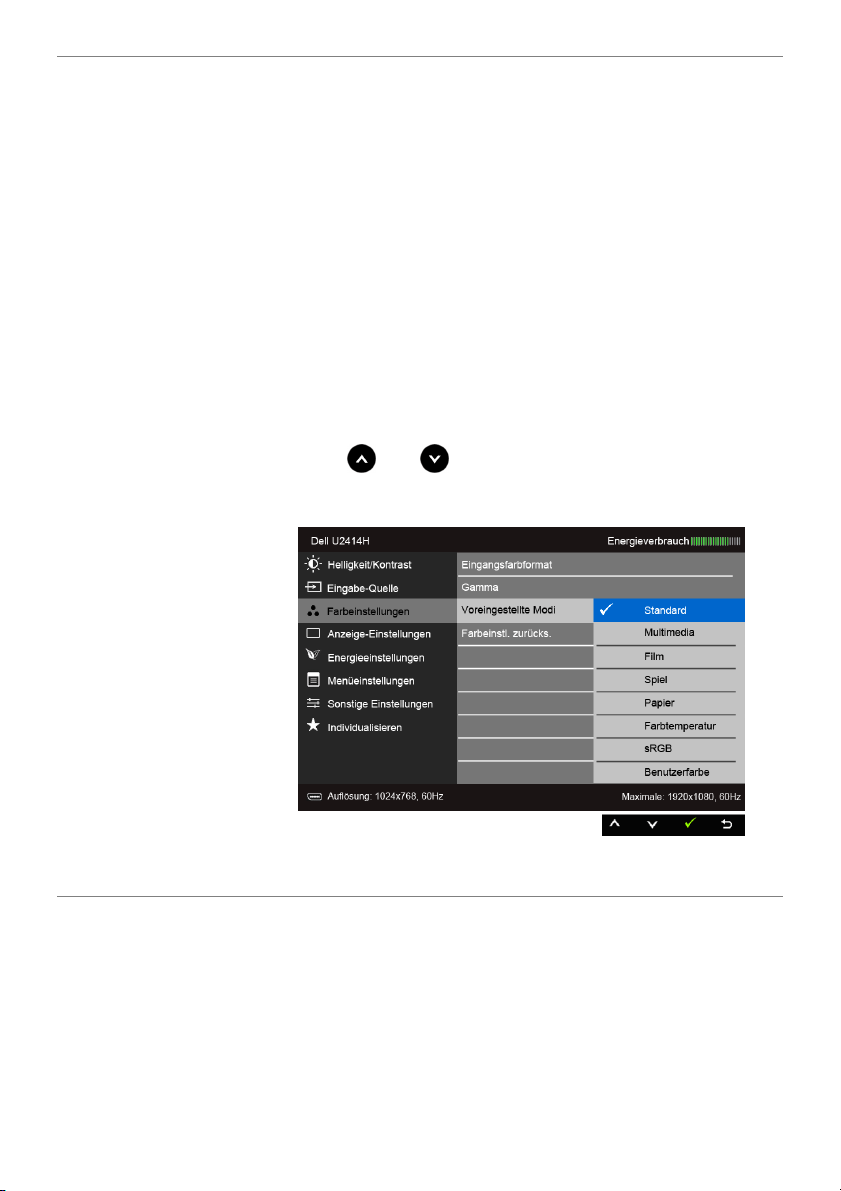

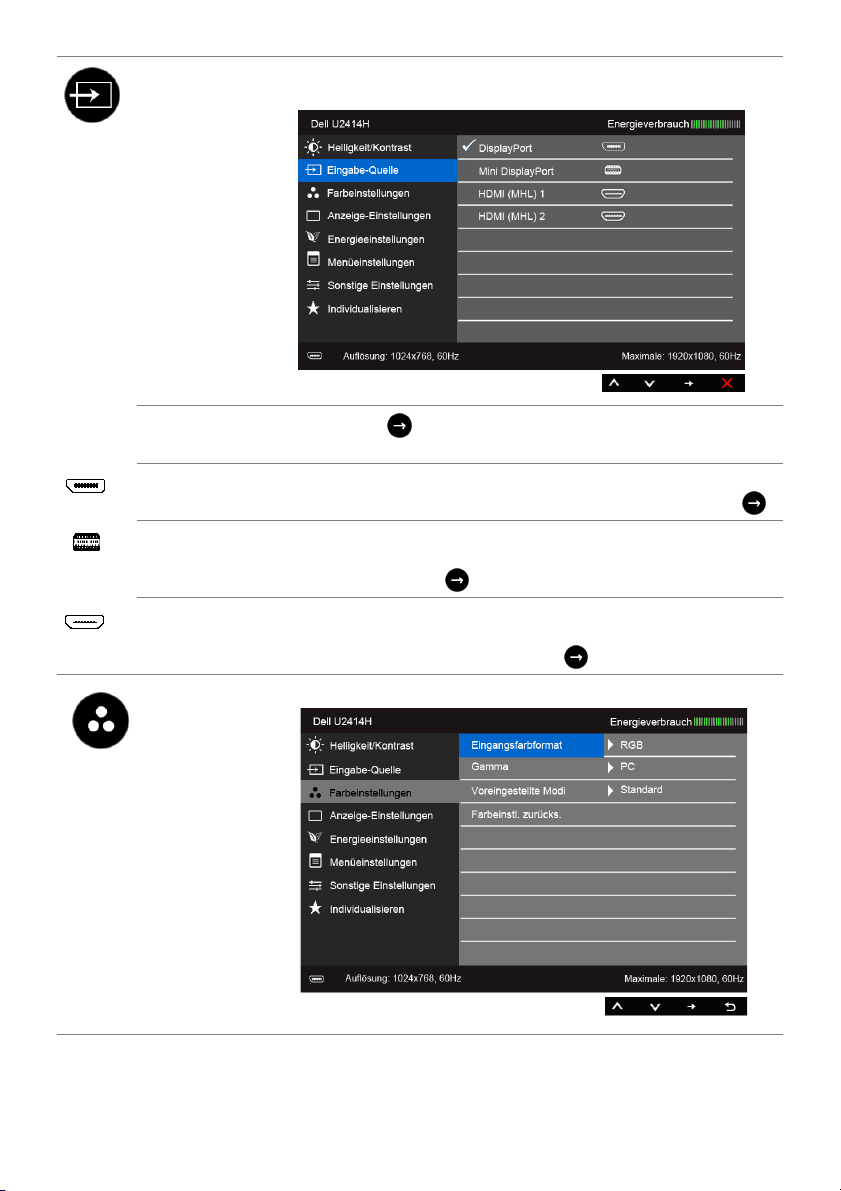

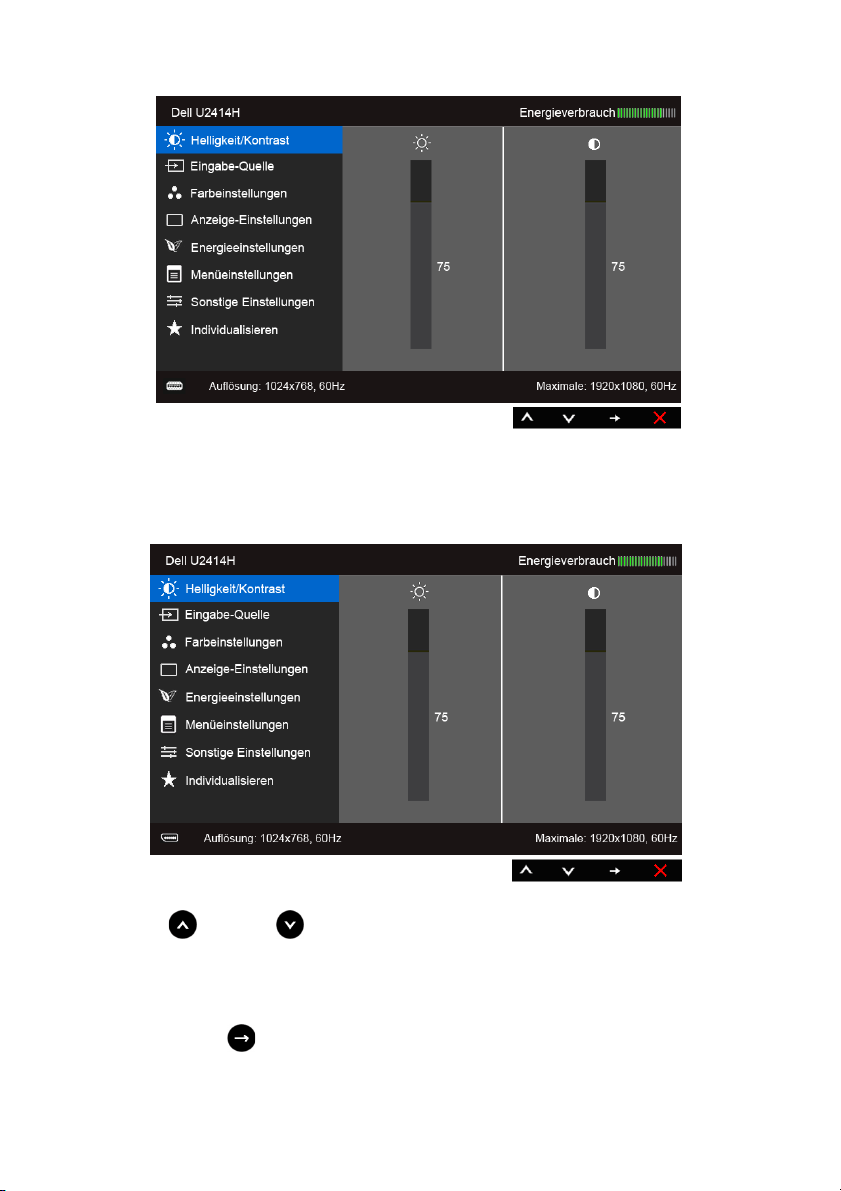

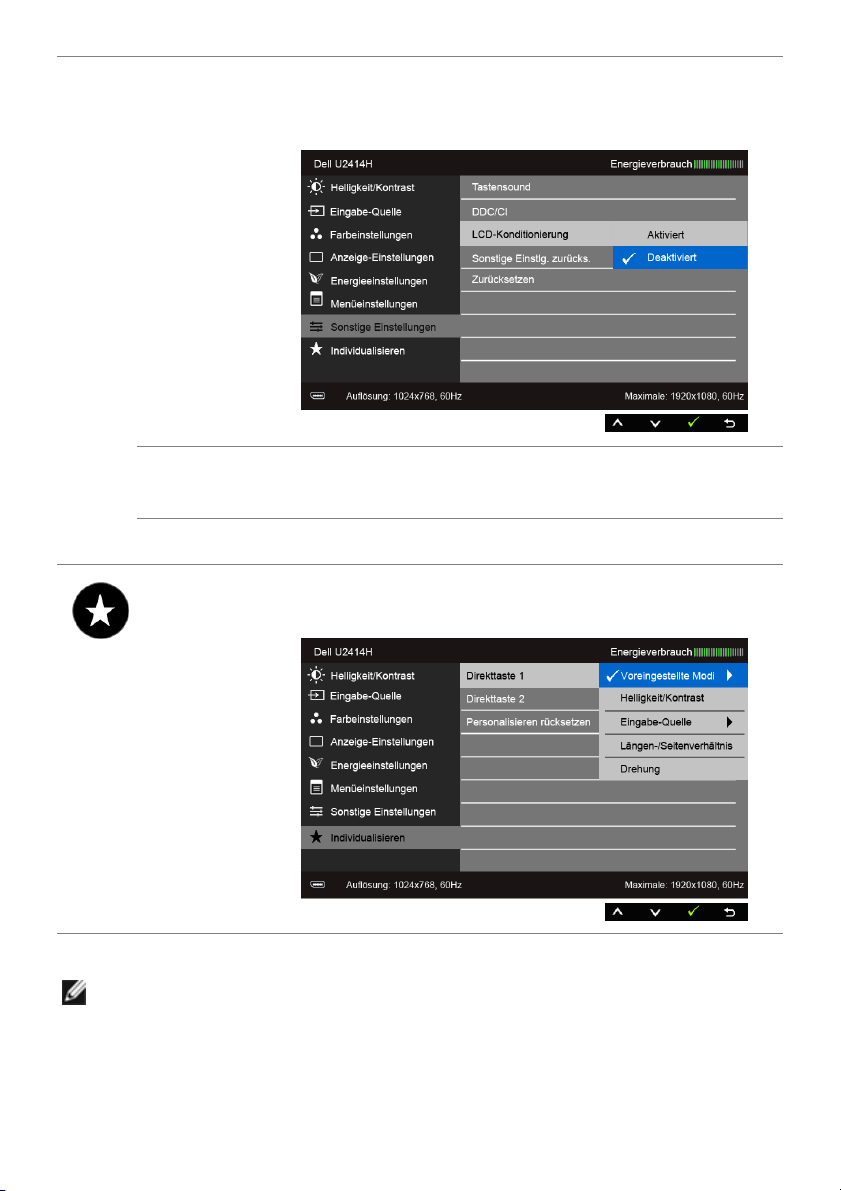

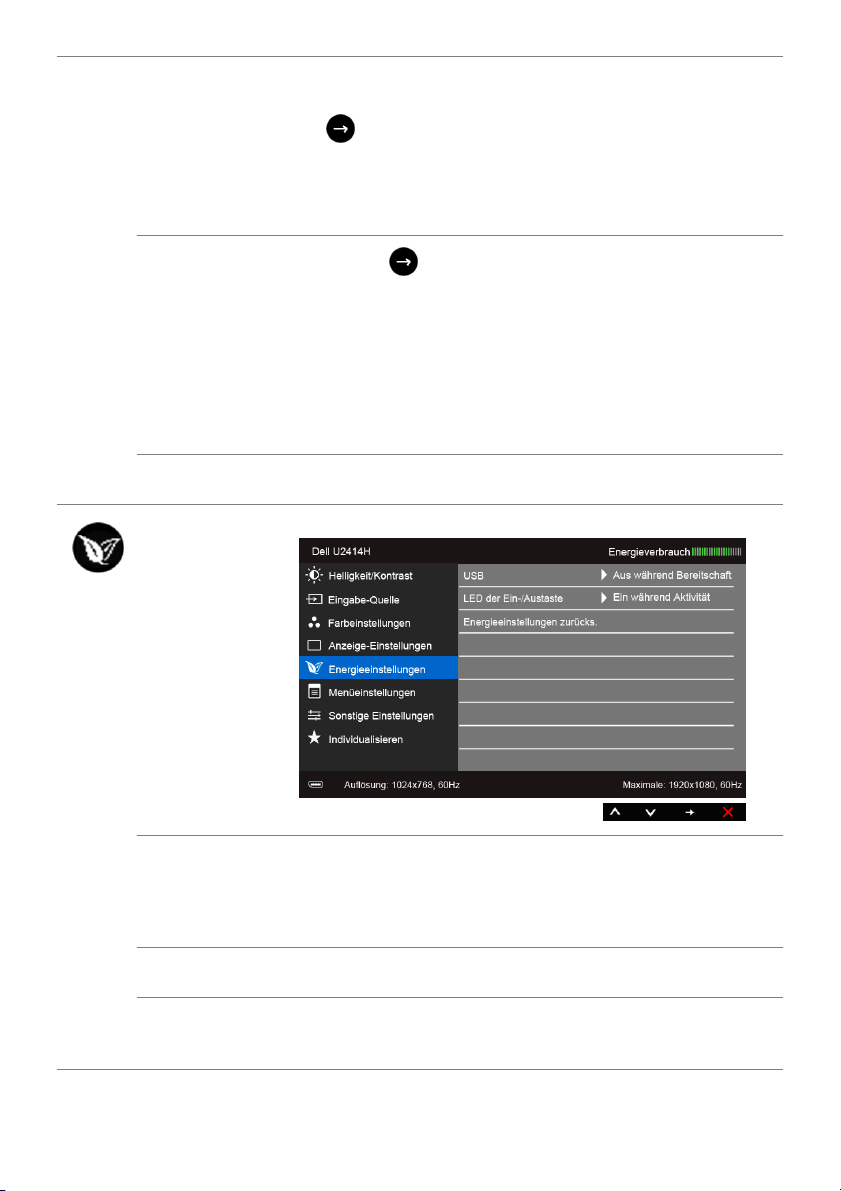

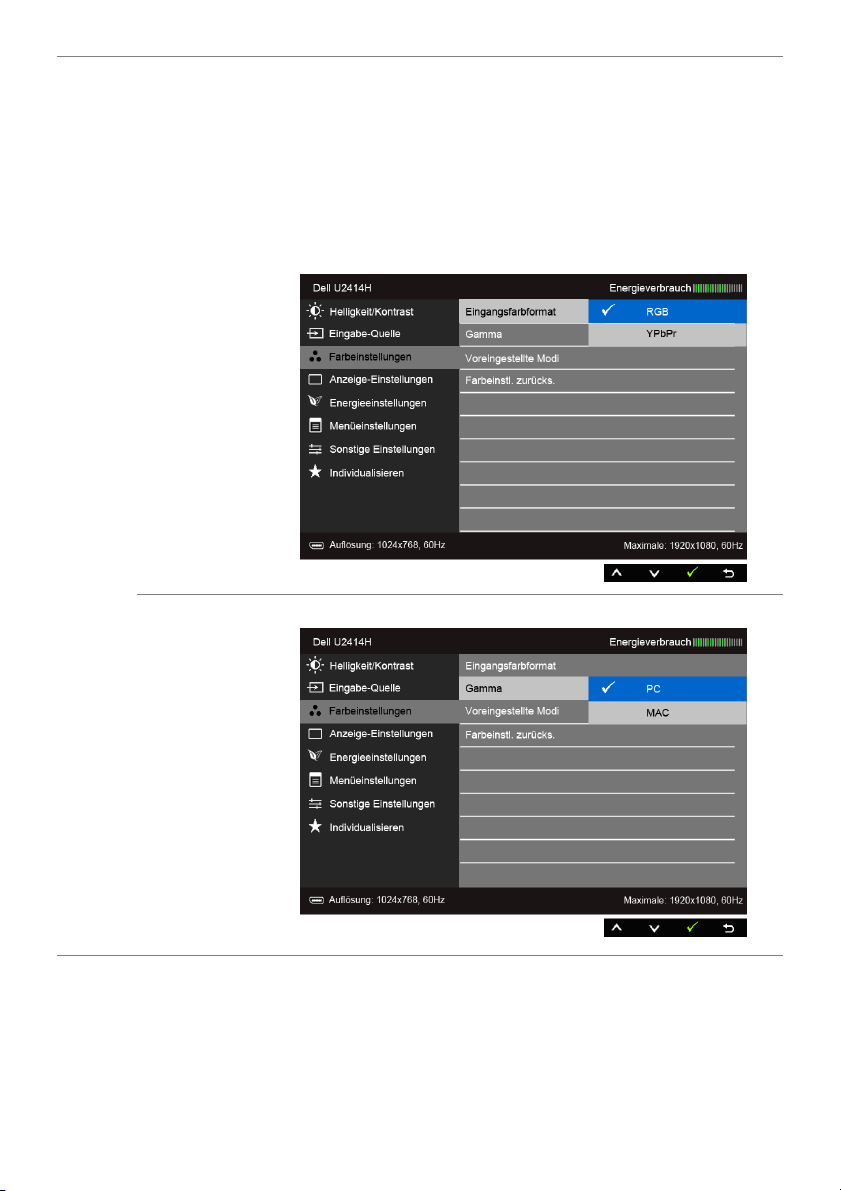

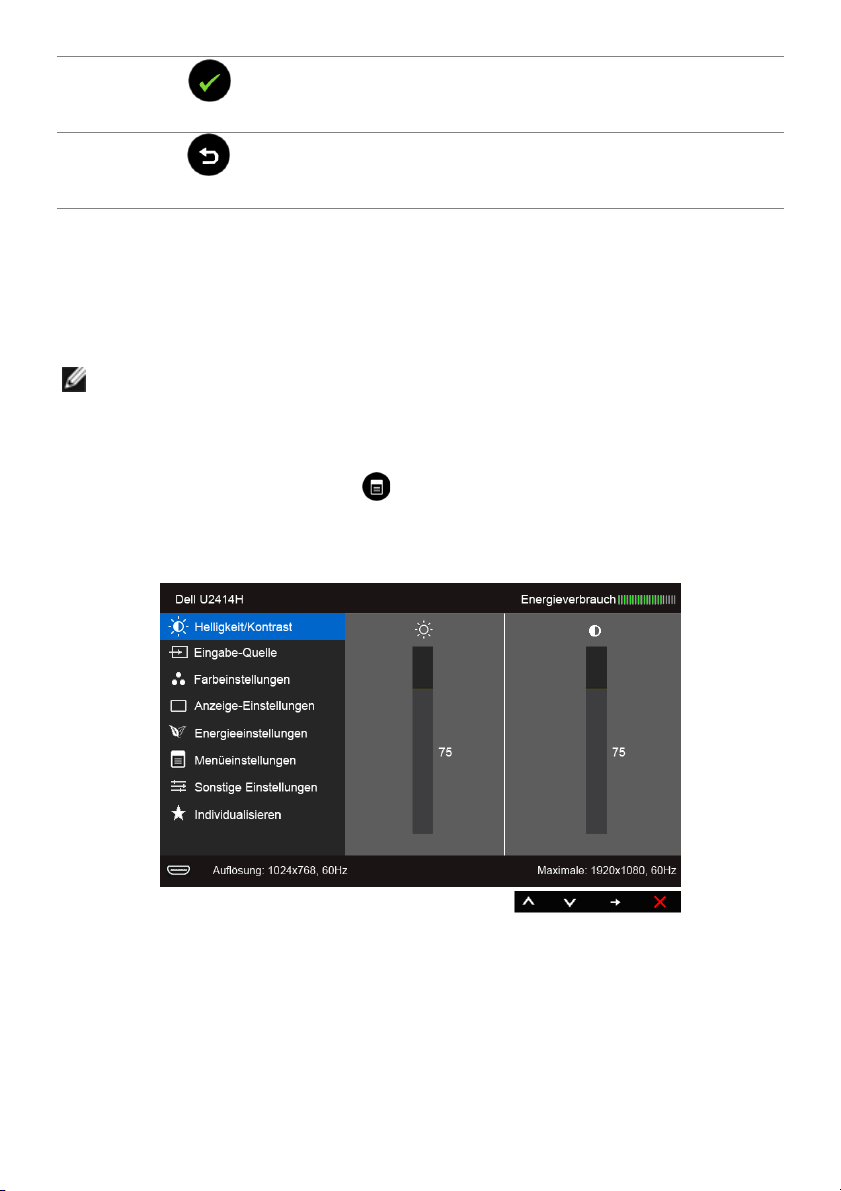

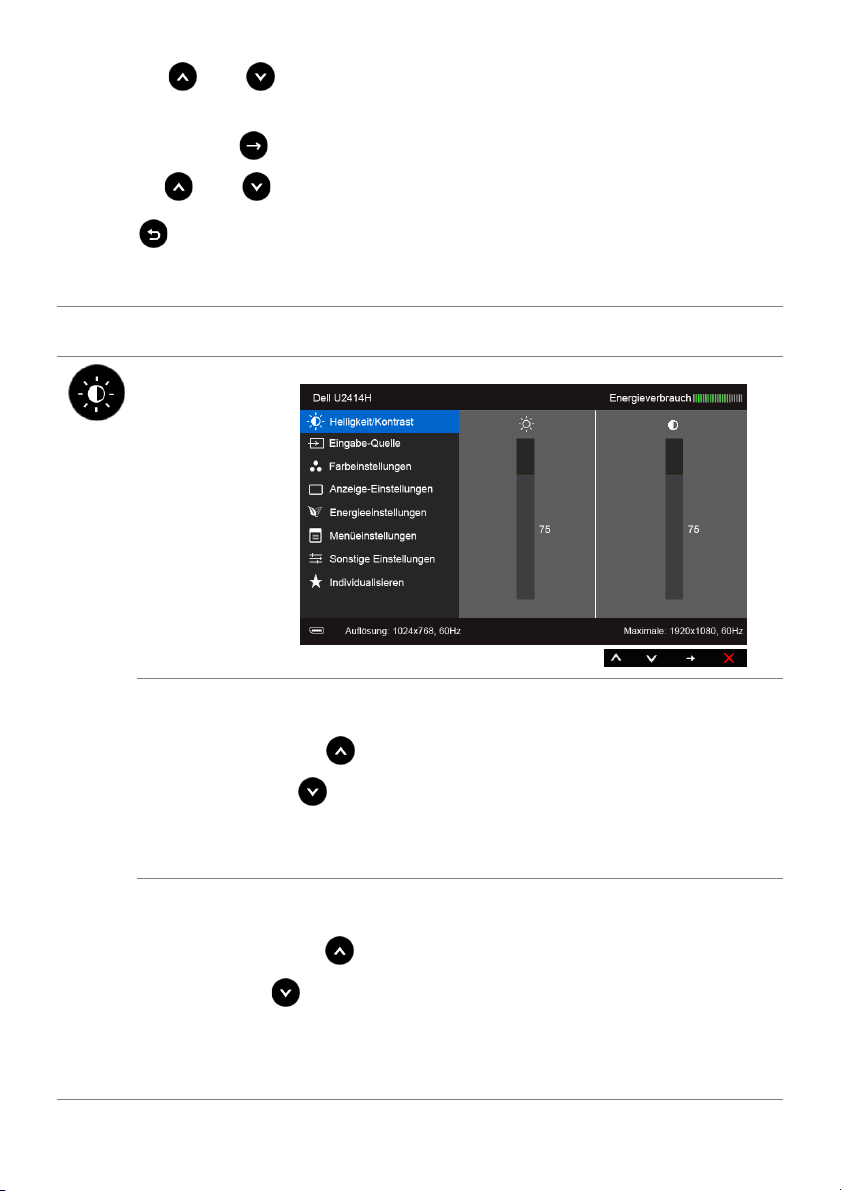

Anwendung der Anzeige auf dem Bildschirm
(OSD-Menü) . . . . . . . . . . . . . . . . . . . . . . . . . 37
Maximale Auflösung einstellen. . . . . . . . . . . . . . 51

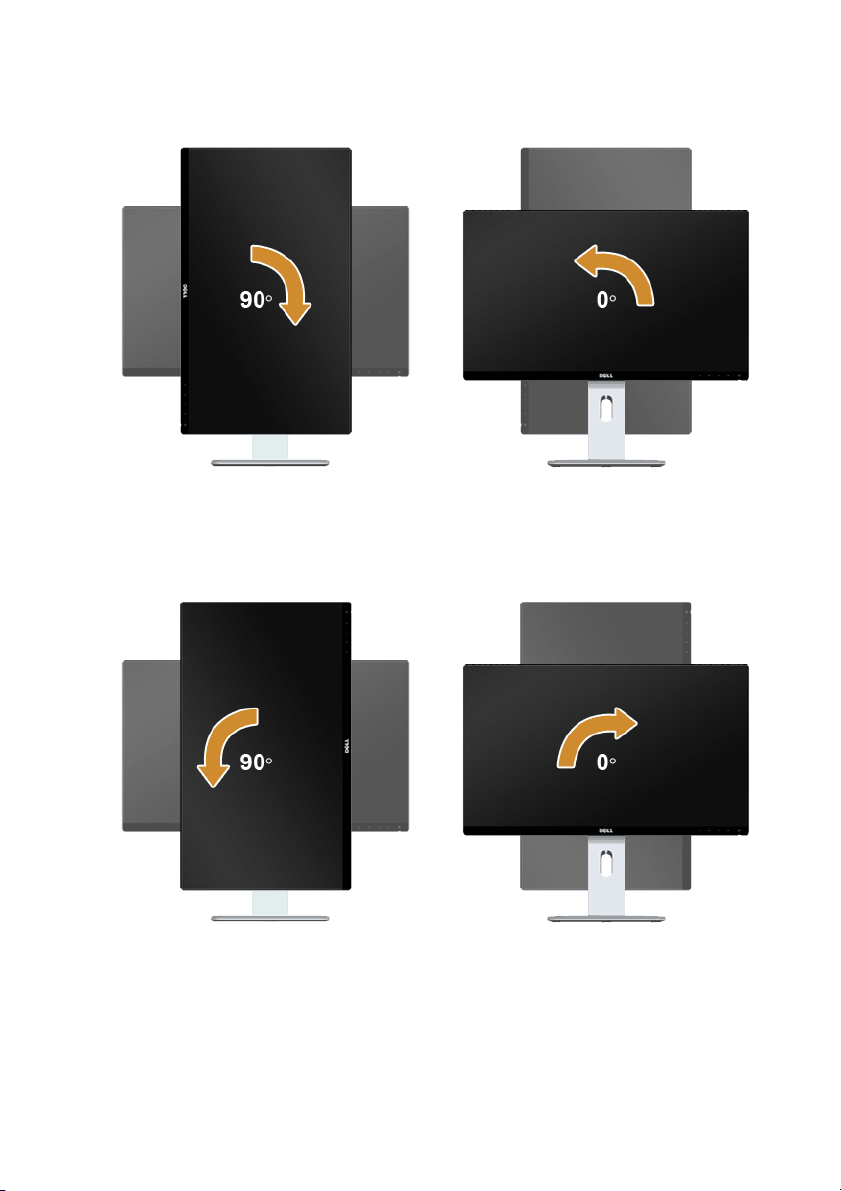

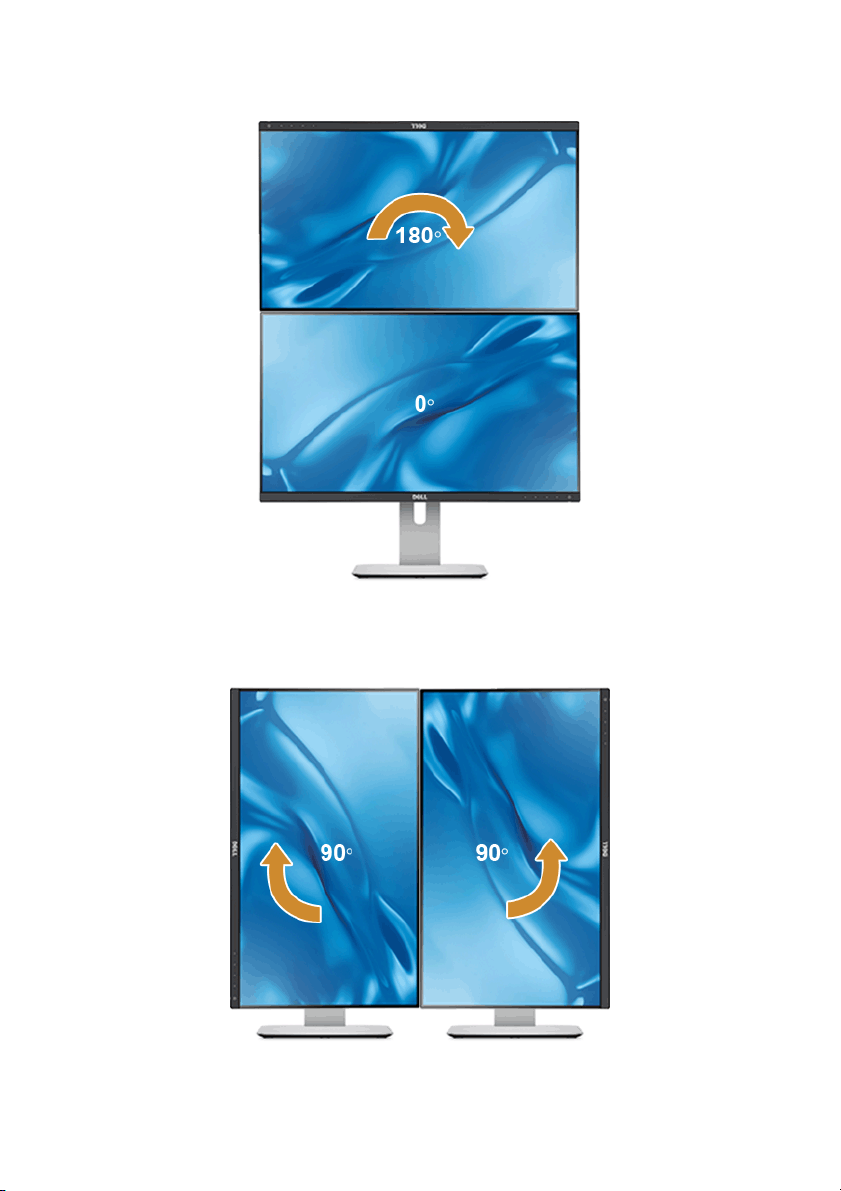

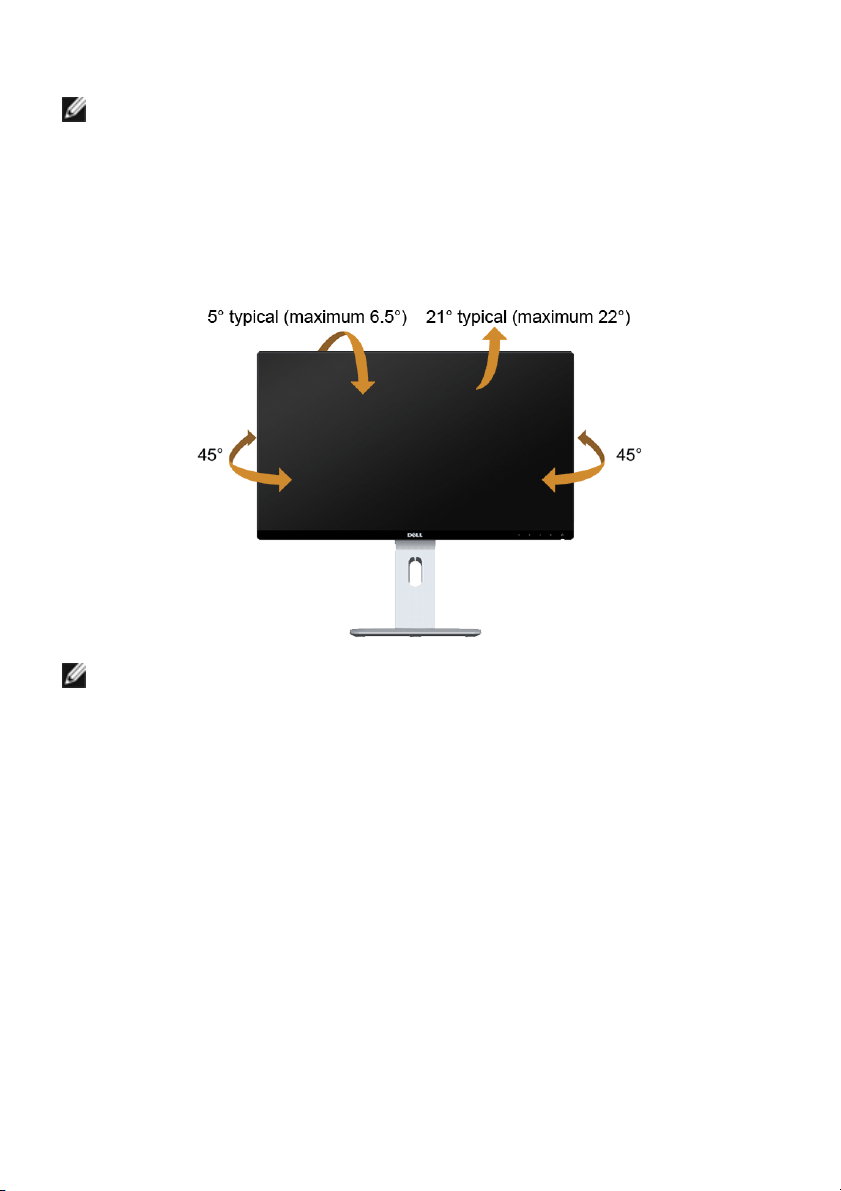

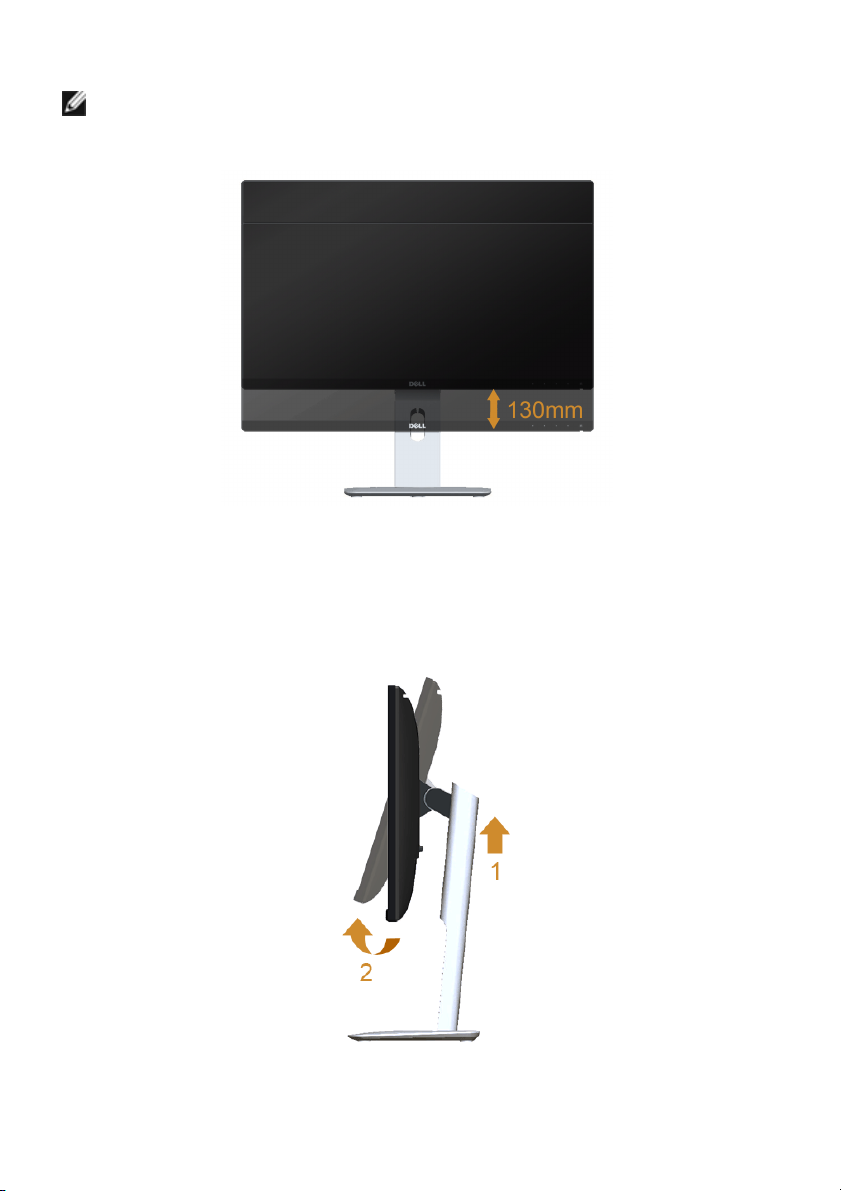

Kippen, Schwenken und Höhenverstellung Anzeigerotation-Einstellungen Ihres Systems
anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
. . . . . . 52
4 Problemlösung . . . . . . . . . . . . . . . . . . . . . . . 59
Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Selbstdiagnose. . . . . . . . . . . . . . . . . . . . . . . . 60
Allgemeine Probleme . . . . . . . . . . . . . . . . . . . 61
Produktspezifische Probleme . . . . . . . . . . . . . . 63
Inhalt | 3
USB-Probleme. . . . . . . . . . . . . . . . . . . . . . . . 65
Mobile High-Definition Link (MHL) spezifische
Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
5Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
FCC-Erklärung (nur für die USA) und weitere
rechtliche Informationen . . . . . . . . . . . . . . . . . 67
Dell Kontaktangaben . . . . . . . . . . . . . . . . . . . . 67
Einstellen des Monitors . . . . . . . . . . . . . . . . . . 68
4 | Inhalt

Über Ihren Monitor

1

Lieferumfang

Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte,
HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien sind in bestimmten Ländern eventuell nicht erhältlich.
HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen.
Monitor
Dell Kontaktangaben
.
Ständer
Kabelabdeckung
Über Ihren Monitor | 5
Netzkabel (Je nach Land
verschieden)
DP-Kabel (Mini-DP-zu-
DP)
USB 3.0-Upstream-Kabel
(zur Nutzung der USB­Ports am Monitor)
Medien mit Treibern und
Dokumentation
Schnellstartanleitung
Sicherheitshinweise

Produktmerkmale

Der Dell U2414H-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor­(TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Zu den Eigenschaften des Monitors zählen:
U2414H: 60,47 cm (23,8 Zoll) große Anzeigediagonale (diagonal gemessen).
1920 x 1080 Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.
Breiter Betrachtungswinkel, im Stehen, Sitzen und von den Seiten gleichermaßen
gut ablesbar.
Einstellungsmöglichkeiten durch Neigen, Schwenken, senkrechtes Ausziehen und
Drehen.
Ultra-dünner Rahmen verringert den Rahmenabstand bei der Verwendung
mehrerer Monitore, was eine einfache Einrichtung mit einem eleganten Anzeigeerlebnis ermöglicht.
Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm
Lochabstand) zur flexiblen Anbringung. VESA™ steht für Video Electronics Standards Association.
6 | Über Ihren Monitor
Die Erweiterung der digitalen Konnektivität mit DisplayPort, mini DisplayPort, HDMI
(MHL), USB 3.0 macht Ihren Monitor für die Zukunft gerüstet.
Plug & play-fähig, sofort vom System unterstützt.
Farbbereich von 96% sRGB (CIE1931) einem durchschnittlichen Delta E von <4.
Bildschirmmenü (OSD) zur einfachen Einrichtung und Bildoptimierung.
Medium mit Software und Dokumentation, einschließlich Systeminformationsdatei
(.inf), Farbanpassungsdatei (.icm) und Produktdokumentation.
Dell Display Manager-Software inklusive (auf der mitgelieferten CD enthalten).
Energiesparfunktion zur Energy Star-Vorgabenerfüllung.
Schlitz für Sicherheitsschloss.
Ständerbefestigung.
Möglichkeit zum Umschalten zwischen Breitbild- und Standardbildformat bei
gleichbleibender Bildqualität.
EPEAT-Gold Gütegrad.
U2414H-Monitor enthält, mit Ausnahme der externen Kabel, keine bromierten
Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene).
TCO-zertifizierte Monitore.
Entspricht NFPA 99 Kriechstrom Anforderungen.
Nur mit Glas ohne Arsen und Oberfläche ohne Quecksilber.
Hohes dynamisches Kontrastverhältnis (2.000.000:1).
0,5 W Standby-Stromverbrauch im Ruhemodus.
Energy Gauge zeigt in Echtzeit die Menge an Energie an, welche vom Monitor
verbraucht wird.
Über Ihren Monitor | 7

Komponenten und Bedienelemente

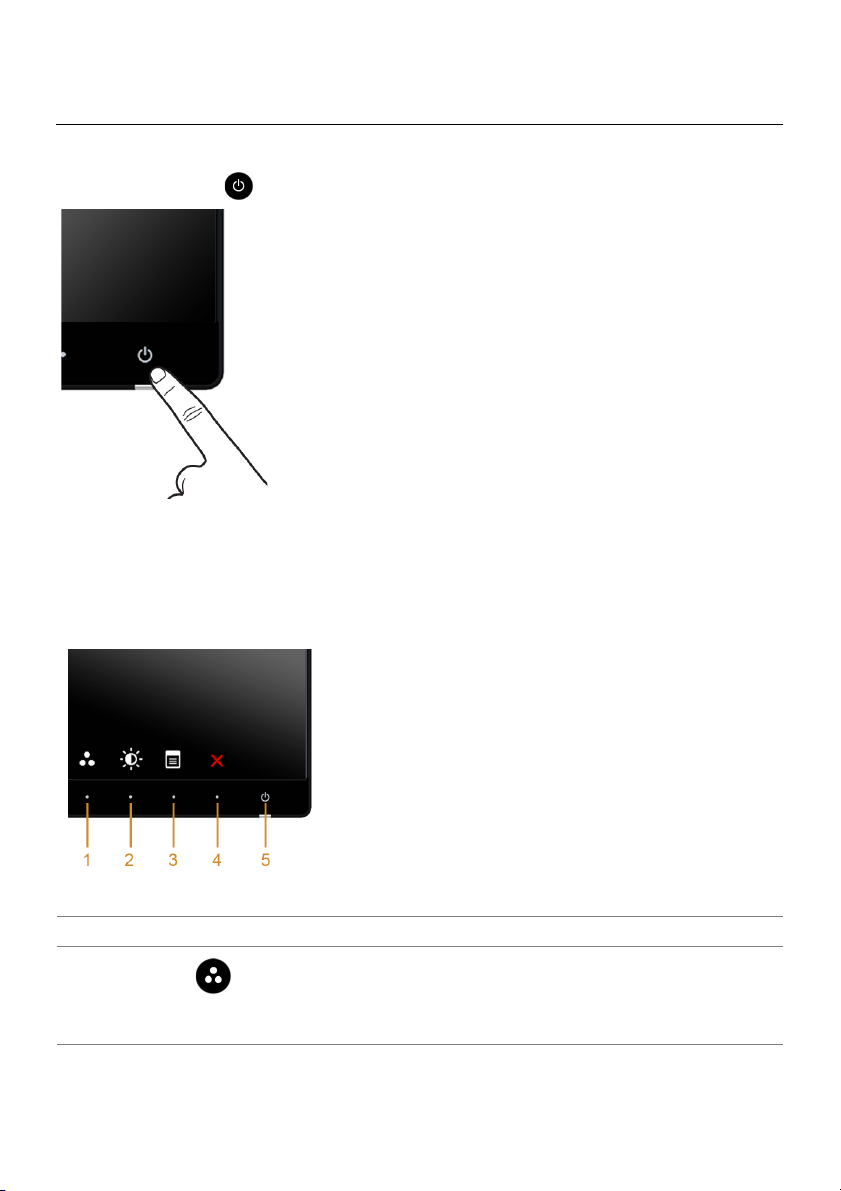

Vorderansicht
Bedienelemente an der Vorderseite
Bezeichnung Beschreibung
1 Funktionstasten (weitere Informationen finden Sie
Monitor bedienen
unter
2 Ein/Aus-Taste (mit LED-Anzeige)
)
8 | Über Ihren Monitor

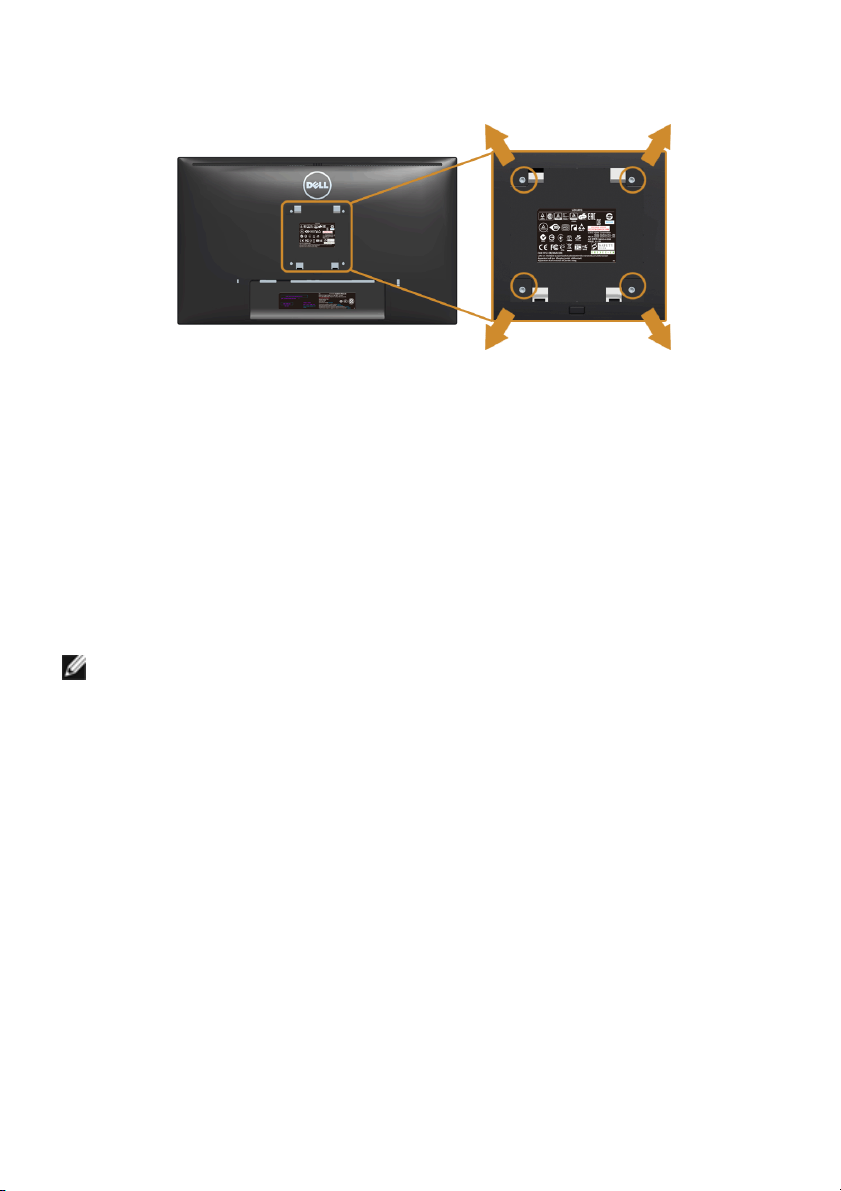

Rückansicht
Rückansicht mit Monitorständer
Bezeichnung Beschreibung Verwendung
1 VESA-Montagebohrungen
(100 mm x 100 mm- Hinter der angebrachten VESA-Abdeckung.)
2 Etikett mit behördlichen
Bestimmungen
3 Ständer Auslösetaste Löst den Ständer vom Monitor. 4 Schlitz für Sicherheitsschloss Sichert den Monitor mit Schloss
5 Seriennummernetikett mit
Strichcode
6 USB-Downstream-Anschlüsse Hier schließen Sie Ihre USB-Geräte
7 Kabelführungsöffnung Bringt Ordnung durch Führung des
Monitor-Wandbefestigung per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm)
Liste der behördlichen Zulassungen.
(nicht im Lieferumfang enthalten). Nehmen Sie auf dieses Etikett
Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren.
an. Diesen Anschluss können Sie erst verwenden, nachdem Sie das USB-Kabel an den Computer und an den USB-Upstream-Anschluss des Monitors angeschlossen haben.
Kabel durch die Öffnung.
Über Ihren Monitor | 9
Seitenansicht
Ansicht von unten
Ansicht von unten ohne Monitor-Standfuß
Bezeichnung Beschreibung Verwendung
1 Netzkabelanschluss Zum Anschluss des Stromkabels. 2 Dell Soundbar-
Befestigungshalterungen
3 DP-Anschluss Zum Anschluss des Computer-DP-Kabels. 4 Mini-DisplayPort-
Eingangsanschluss
Zum Anbringen der optionalen Dell Soundbar. (Verdeckt unter abnehmbaren Kunststofffolien)
Schließen Sie Ihren Computer über das Mini­DP-zu-DP-Kabel an.
10 | Über Ihren Monitor
5 DisplayPort-
Ausgangsanschluss (MST)
6 HDMI (MHL) Port
Anschluss
7 Audio-Ausgang Zum Anschluss Ihrer Lautsprecher*. 8 USB-Upstream-Port Schließen Sie das mit dem Monitor
9 USB-Downstream-
Anschlüsse
10 Stand-Lock-Funktion Befestigen des Ständers am Monitor mit M3 x
DisplayPort-Ausgang für MST-fähige (Multistream-Transport) Monitore. Ein DP1.1­Monitordarf nur als letzter Monitor in einer MST-Kette angeschlossen werden. Zur Aktivierung vonMST beziehen Sie sich auf die Anleitung im Abschnitt "
Monitors für DP MST-Funktion (Multi-Stream Tr an s po r t)
Für den Anschluss Ihres MHL-Gerätes mit einem MHL-Kabel.
mitgelieferte USB-Kabel an den Monitor und an den Computer an. Sobald dieses Kabel angeschlossen ist, können Sie die USB­Anschlüsse am Monitor verwenden
Hier schließen Sie Ihre USB-Geräte an. Diesen Anschluss können Sie erst verwenden, nachdem Sie das USB-Kabel an den Computer und an den USB-Upstream­Anschluss des Monitors angeschlossen haben.
6 mm Schrauben (nicht im Lieferumfang enthalten).
"
Anschluss des
* Kopfhörerverwendung wird vom Audioausgangsanschluss nicht unterstützt.

Technische Daten des Monitors

Flachbildschirm – technische Daten
Modell U2414H
Bildschirmtyp Aktiv-Matrix-TFT-LCD Anzeigetyp In-Plane Switch Sichtbares Bild Diagonal Horizontal, Aktiver Bereich Vertikal, Aktiver Bereich Bereich Pixelabstand 0,2745 mm
604,74 mm (23,8 Zoll) 527,04 mm (20,75 Zoll) 296,46 mm (11,67 Zoll) 156246,28 mm² (242,18 Zoll²)
Über Ihren Monitor | 11
Betrachtungswinkel 178° (vertikal) typisch
178° (horizontal) typisch Luminanz 250 cd/m² (typisch) Kontrastverhältnis 1000 : 1 (typisch)
2M : 1 (typisch dynamischer Kontrast eingeschaltet) Anzeigebeschichtung Anti-Reflex mit 3H Härte Hintergrundbeleuchtung LED-Kantenleuchtensystem Reaktionszeit 8 ms (typisch) mit Overdrive Farbtiefe 16,77 Millionen Farben Farbgamut CIE1976 (85%), CIE1931* (72%)
* [U2414H] sRGB Abdeckung beträgt 96%.
Angaben zur Auflösung
Modell U2414H
Horizontalfrequenzen 30 kHz bis 83 kHz (automatisch) Vertikalfrequenzen 56 Hz bis 76 Hz (automatisch) Max. voreingestellte Auflösung 1920 x 1080 bei 60 Hz
Unterstützte Videomodi
Modell U2414H
Videoanzeigefähigkeiten (HDMI & DP-Wiedergabe)
480p, 480i, 576p, 720p, 1080p, 576i, 1080i
Voreingestellte Anzeigemodi
Anzeigemodus Horizontalfre-
quenz (kHz)
VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 640 x 480 31,5 60,0 25,2 -/-
VESA, 640 x 480 37,5 75,0 31,5 -/-
VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/-
12 | Über Ihren Monitor
Vertikalfre-
quenz (Hz)
Pixeltakt
(MHz)
Sync-Polarität
(horizontal/
vertikal)
VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
MHL Quelle Anzeigemodi
Anzeigemodus Frequenz (Hz)
640 x 480p 60
720 x 480p 60
720 x 576p 50
1280 x 720p 60
1280 x 720p 50
1920 x 1080i 60
1920 x 1080i 50
1920 x 1080p 30
1920 x 1080p 60
1920 x 1080p 50
720 (1440) x 480i 60
720 (1440) x 576i 50
Elektrische Daten
Modell U2414H
Videoeingangssignale HDMI 1.4 (MHL 2.0)*, 600 mV für jede differentielle
Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar
DisplayPort 1.2** , 600 mV für jede differentielle
Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar
Netzeingangsspannung / Frequenz / Strom
100 VAC bis 240 VAC / 50 Hz oder 60 Hz + 1,5 A (typisch)
Einschaltstrom 120 V: 42 A (Max) bei 0 °C (Kaltstart)
240 V: 80 A (Max) bei 0 °C (Kaltstart)
Über Ihren Monitor | 13
3 Hz /
* Keine Unterstützung für HDMI 1.4 optionale Spezifikation, einschließlich HDMI Ethernet Channel (HEC), Audio Return Channel (ARC), Standard für 3D-Format und Auflösungen, Standard für 2K und 4K Digital Kinoauflösung.
** Unterstützt DP1.2-Spezifikation (CORE), einschließlich HBR2, MST und DP Audio.
Physische Eigenschaften
Modell U2414H Steckertyp DP, schwarzer Anschluss (einschließlich DP-Ein-
und DP-Ausgang); Mini DisplayPort; HDMI (MHL); USB 3.0
Signalkabeltyp Digital: Trennbar, HDMI, 19-polig
Digital: Trennbar, MHL, 19-polig
Digital: Trennbar, Mini-DP-zu-DP, 20-polig
Universal Serial Bus: Trennbar, USB, 9-polig
Abmessungen (mit Ständer)
Höhe (verlängert) 485,8 mm (19,12 Zoll) Höhe (zusammengeschoben) 355,8 mm (14,00 Zoll) Breite 539,1 mm (21,23 Zoll) Tiefe 185,0 mm (7,28 Zoll)
Abmessungen (ohne Ständer)
Höhe 321,1 mm (12,64 Zoll) Breite 539,1 mm (21,23 Zoll) Tiefe 45,6 mm (1,80 Zoll)
Ständerabmessungen
Höhe (verlängert) 399,8 mm (15,74 Zoll) Höhe (zusammengeschoben) 353,9 mm (13,93 Zoll) Breite 225,0 mm (8,86 Zoll) Tiefe 185,0 mm (7,28 Zoll)
Gewicht
Gewicht mit Verpackung 8,00 kg (17,62 lb) Gewicht mit montiertem Ständer
und Kabeln Gewicht ohne montierten
Ständer (zur Wand- oder VESA­Befestigung - ohne Kabel)
5,76 kg (12,68 lb)
3,61 kg (7,95 lb)
14 | Über Ihren Monitor
Gewicht des Ständers 1,85 kg (4,07 lb) Glänzender Vorderrahmen Schwarzer Rahmen - 5,0 glänzende Einheit (max.)
Umgebungsbedingungen
Modell U2414H Temp er at ur
Im Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Ausgeschaltet Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)
Versand: -20 °C bis 60 °C (-4 °F bis 140 °F)
Luftfeuchtigkeit
Im Betrieb 10% bis 80% (nicht kondensierend) Ausgeschaltet Lagerung: 5% bis 90% (nicht kondensierend)
Versand: 5% bis 90% (nicht kondensierend)
Höhe
Im Betrieb 5.000 m (16.400 ft) (max.) Ausgeschaltet 12.192 m (40.000 ft) (max.)
Wärmeableitung 250,99 BTU/Stunde (max.)
54,20 BTU/Stunde (typisch)
Energieverwaltungsmodi
Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und Signalisierung der automatischen Energiesparfunktion hervor.
VESA-Modi Horizontale
Sync
Normal­betrieb
Aktiv-aus­Modus
Ausge­schaltet
Aktiv Aktiv Aktiv Weiß 74 W (max.)**
Inaktiv Inaktiv keine
---AusUnter 0,5 W
Vertikale
Sync
Video Betrieb-
sanzeige
Weiß
Anzeige
(Blinkend)
Leistungsaufnahme
16 W (typisch)
Unter 0,5 W
Über Ihren Monitor | 15

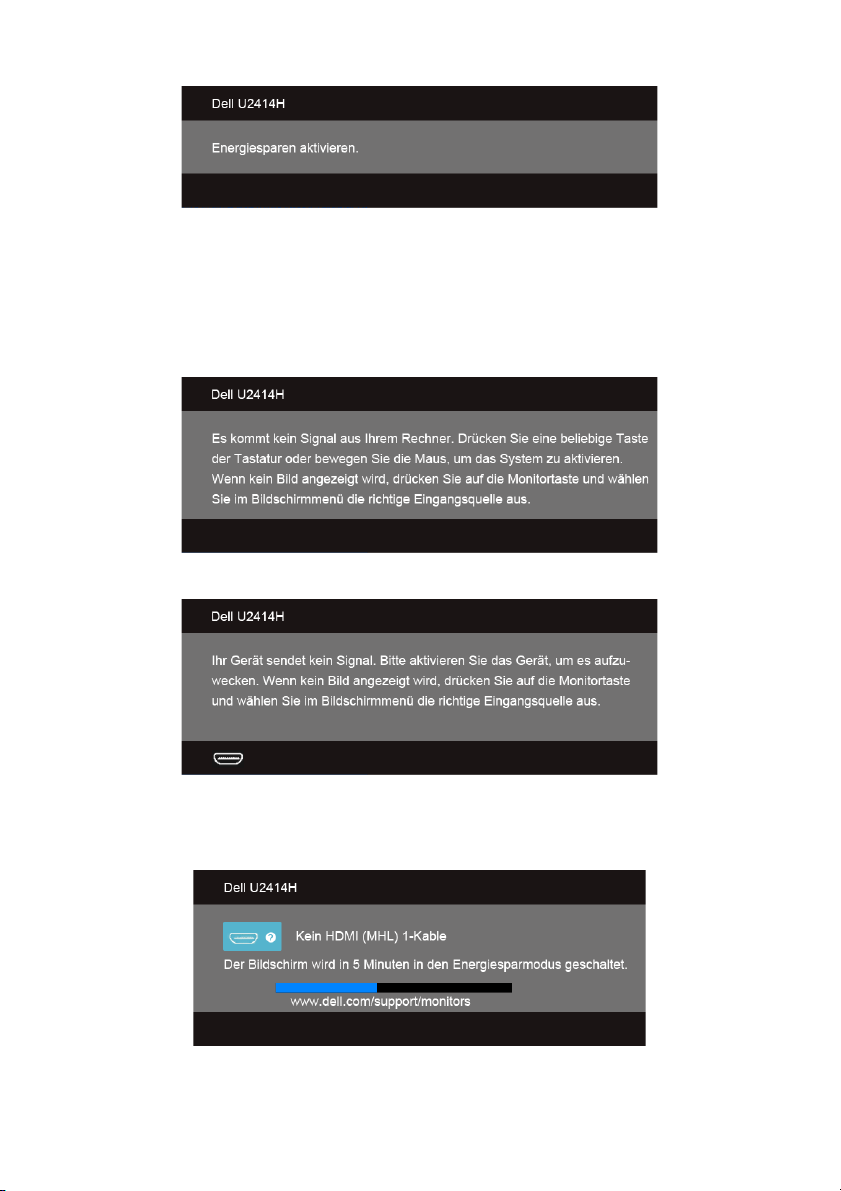

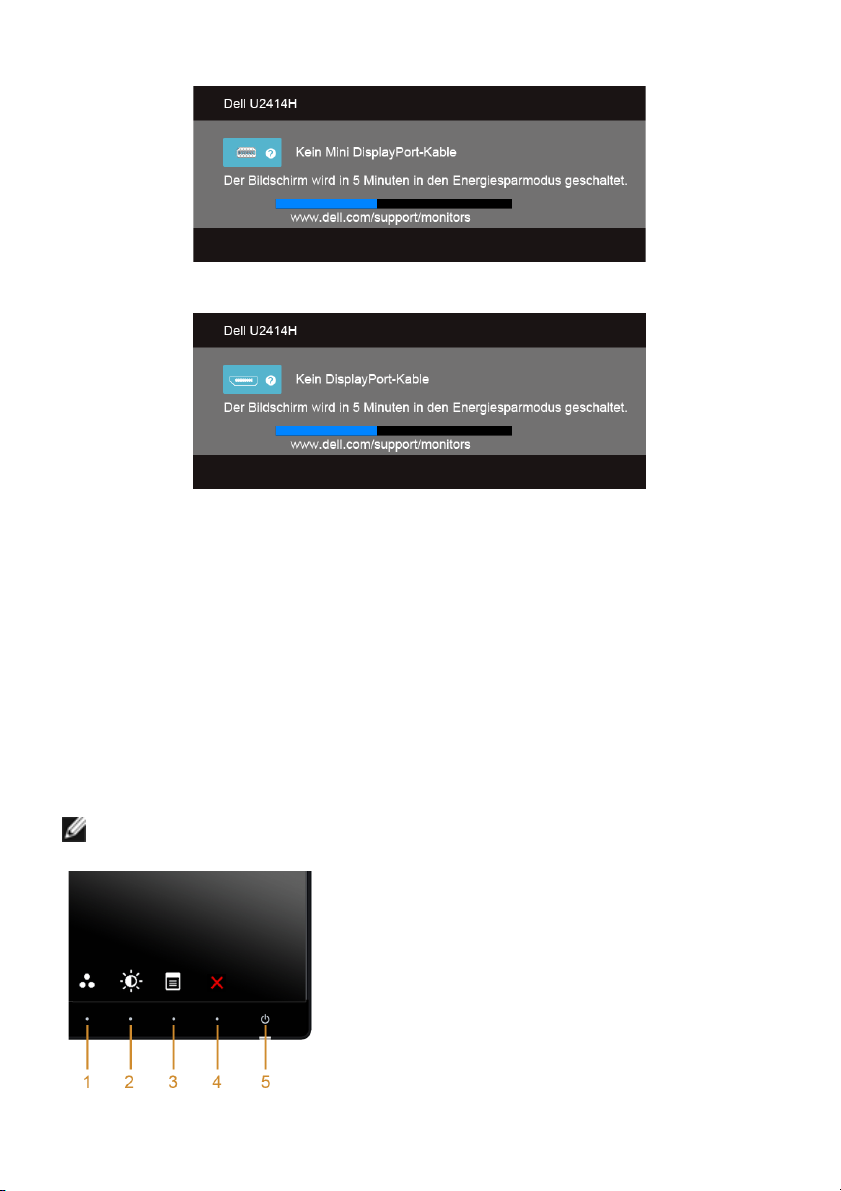

Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird eine der folgenden Nachrichten angezeigt:
oder
Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann.
HINWEIS: Dieser Monitor erfüllt die ENERGY STAR
®
-
Richtlinien.
* Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen.
** Maximale Leistungsaufnahme bei max Leuchtdichte und USB aktiv.
16 | Über Ihren Monitor
Pinbelegung
DisplayPort-Anschluss
Pinnummer Seite mit 20 Stiften des
1ML0(p) 2 Masse 3ML0(n) 4ML1(p) 5 Masse 6ML1(n) 7ML2(p) 8 Masse 9ML2(n)
10 ML3(p)
11 Masse 12 ML3(n) 13 Masse 14 Masse 15 AUX(p) 16 Masse 17 AUX(n) 18 Masse 19 PWR Return
20 +3,3 V DP_PWR
angeschlossenen Signalkabels
Über Ihren Monitor | 17
Mini DisplayPort-Anschluss
Pinnummer Seite mit 20 Stiften des
1 GND (Erdanschluss)
2 Hot-Plug-Erkennung
3ML3(n)
4 GND (Erdanschluss)
5ML3(n)
6 GND (Erdanschluss)
7 GND (Erdanschluss)
8 GND (Erdanschluss)
9ML2(n)
10 ML0(p)
11 ML2(p)
12 ML0(p)
13 GND (Erdanschluss)
14 GND (Erdanschluss)
15 ML1(n)
16 AUX(p)
17 ML1(p)
18 AUX(n)
19 GND (Erdanschluss)
20 +3,3 V DP_PWR
angeschlossenen Signalkabels
18 | Über Ihren Monitor
HDMI-Anschluss
Pinnummer Seite mit 19 Stiften des
1TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3TMDS DATA 2-
4TMDS DATA 1+
5 TMDS DATA 1 SHIELD
6TMDS DATA 1-
7TMDS DATA 0+
8 TMDS DATA 0 SHIELD
9TMDS DATA 0-
10 TMDS CLOCK+
11 TMDS CLOCK SHIELD
12 TMDS CLOCK-
13 CEC
14 Reserviert (N.C. auf Gerät)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC Erde
18 +5 V POWER
19 Hot-Plug-Erkennung
angeschlossenen Signalkabels
Über Ihren Monitor | 19
MHL-Anschluss
Pinnummer Seite mit 19 Stiften des
1TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3TMDS DATA 2-
4TMDS DATA 1+
5 GND (Erdanschluss)
6TMDS DATA 1-
7MHL+
8 TMDS DATA 0 SHIELD
9MHL-
10 TMDS CLOCK+
11 GND (Erdanschluss)
12 TMDS CLOCK-
13 CEC
14 Reserviert (N.C. auf Gerät)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 GND (Erdanschluss)
18 VBUS (+5 V, 900 mA maximal)
19 CBUS
angeschlossenen Signalkabels

Plug & Play-Unterstützung

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter
20 | Über Ihren Monitor
Monitor bedienen
.

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.
HINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel.
Übertragungsges
chwindigkeit
Super-Speed 5 Gbps 4,5 W (max., je Anschluss)
High Speed 480 Mbps 4,5 W (max., je Anschluss)
Full Speed 12 Mbps 4,5 W (max., je Anschluss)
Datenübertrag
ungsrate
Leistungsaufnahme*
* Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit Blitzsymbol) bei BC1.2-kompatiblen Geräten oder normalen USB-Geräten.
USB-Upstream-Anschluss
Pinnummer 9-poliger Verbinder
1VCC
2D-
3D+
4 GND (Erdanschluss)
5SSTX-
6SSTX+
7 GND (Erdanschluss)
8SSRX-
9SSRX+
Über Ihren Monitor | 21
Loading...
+ 48 hidden pages
