Monitor Dell UltraSharp U4919DW

Korisnički vodič

Model: U4919DW Regulatorni broj modela: U4919DWb

Napomene, potreban oprez i upozorenja

NAPOMENA: NAPOMENA označava važne informacije koji vam pomažu bolje koristiti vaše računalo.

OPREZ: OPREZ označava moguće oštećenje hardvera ili gubitak podataka ako ne slijedite upute.

UPOZORENJE: UPOZORENJE označava moguće oštećenje imovine, osobne ozljede ili smrtne posljedice.

i zakonima Sjedinjenih Američkih Država koji reguliraju autorska prava i intelektualno vlasništvo. Del l™ i Del l logotip su zaštitni znaci tvrtke Del l Inc. u Sjedinjenim Američkim Državama i/ili drugim zemljama. Svi ostali ovdje navedeni znakovi i nazivi mogu biti zaštitni znaci tvrtka koje ih posjeduju.

2020 - 06

Rev. A07

Sadržaj

O monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Sadržaj pakiranja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Značajke proizvoda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Opis dijelova i kontrola . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pogled sprijeda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pogled straga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Pogled odozdo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Tehnički podaci monitora . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tehnički podaci ravnog zaslona . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tehnički podaci za razlučivost . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Podržani video načini rada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Unaprijed postavljeni načini prikaza . . . . . . . . . . . . . . . . . . . . . . . . 15

Tehnički podaci o električnoj energiji . . . . . . . . . . . . . . . . . . . . . . . 16

Fizička svojstva. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Fizička svojstva (nastavak). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Načini upravljanja potrošnjom. . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Dodjela pinova. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Mogućnost za značajku "Uključi i radi" . . . . . . . . . . . . . . 23

Sučelje univerzalne serijske sabirnice (USB). . . . . . . . . . 23

USB priključak prema računalu . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

USB priključak prema opremi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

USB Type-C priključnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

USB priključci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Kvaliteta LCD monitora i pravila za piksele . . . . . . . . . . . 26

Smjernice za održavanje. . . . . . . . . . . . . . . . . . . . . . . . . . 26

Čišćenje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

  │  3

Postavljanje monitora. . . . . . . . . . . . . . . . . . . . . . . .27

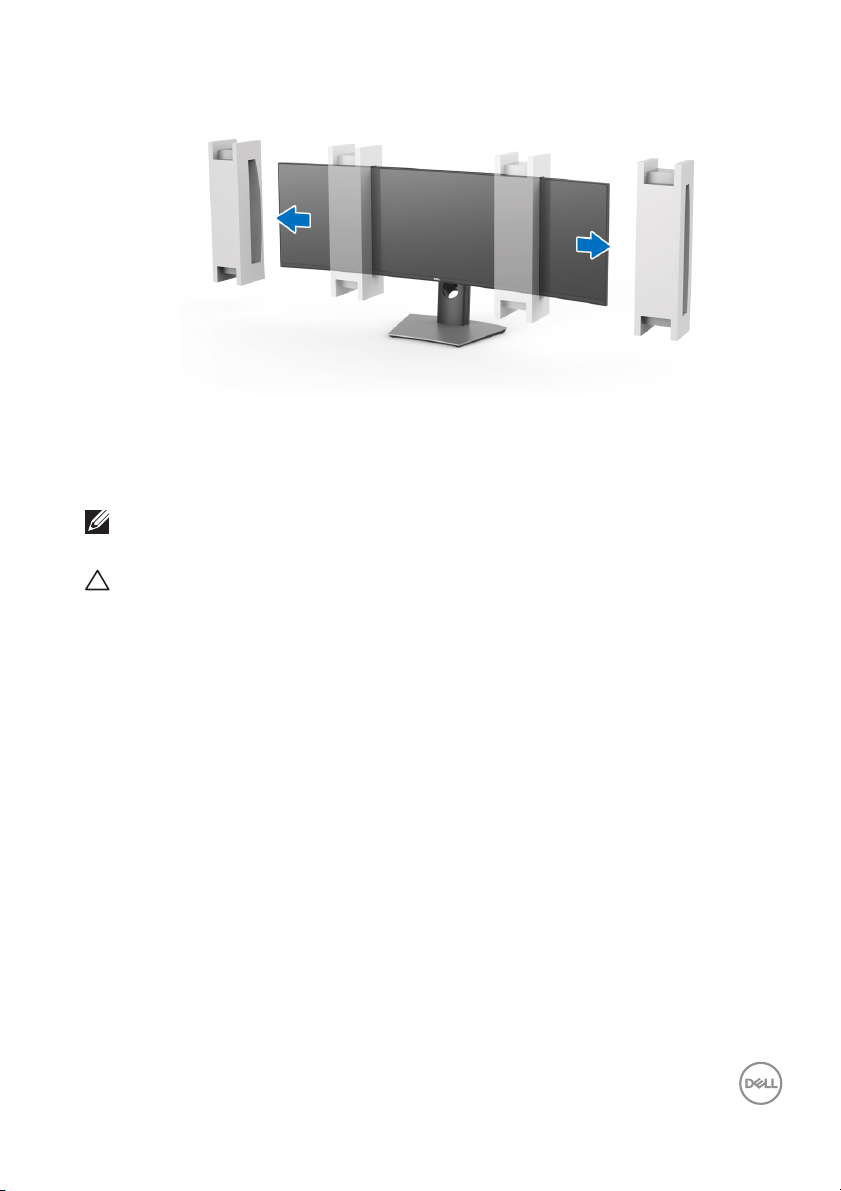

Priključivanje stalka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Zidna montaža / krak drugog proizvođača (dodatno) . . . 32

Priključivanje monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Priključivanje HDMI kabela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Priključivanje DisplayPort (DP na DP) kabela . . . . . . . . . . . . . . . . 36

Priključivanje USB Type-C kabela . . . . . . . . . . . . . . . . . . . . . . . . . 36

Priključivanje USB 3.0 kabela . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Organiziranje kabela. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Odvajanje stalka monitora . . . . . . . . . . . . . . . . . . . . . . . . 39

Korištenje monitora . . . . . . . . . . . . . . . . . . . . . . . . .41

Uključivanje monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Korištenje kontrola na prednjoj ploči . . . . . . . . . . . . . . . . 41

Gumb na prednjoj ploči . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

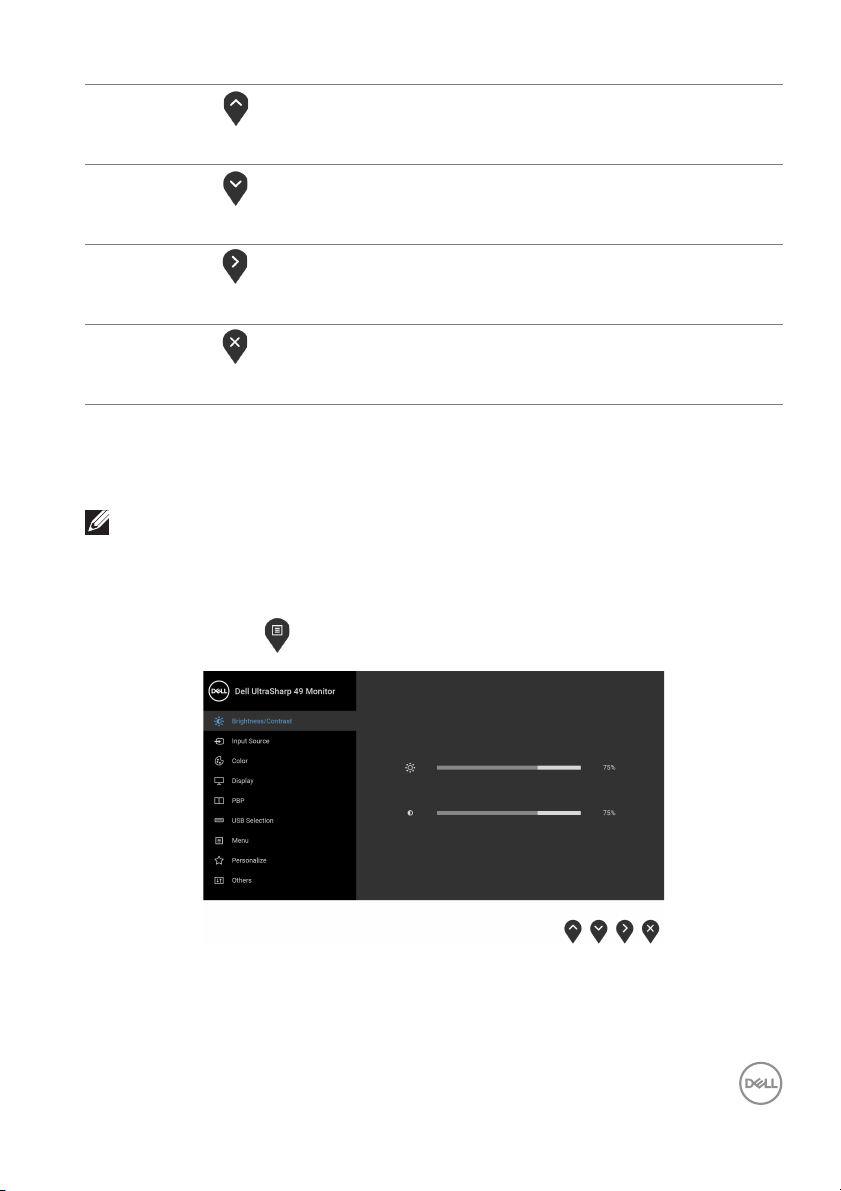

Korištenje zaslonskog (OSD) izbornika . . . . . . . . . . . . . . 43

Pristup sustavu izbornika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

OSD poruke upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Postavljanje maksimalne razlučivosti . . . . . . . . . . . . . . . . 65

Postavljanje KVM USB preklopnika . . . . . . . . . . . . . . . . . 66

Podešavanje Auto KVM . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Podešavanje kosine, nagnutosti i produljivanja . . . . . . . . 72

Kosina, nagnutost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Produljivanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Postavljanje dva monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Rješavanje problema. . . . . . . . . . . . . . . . . . . . . . . . .74

Samoprovjera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Ugrađena dijagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Uvijek uključeno n USB Type-C punjenje . . . . . . . . . . . . . 76

Najčešći problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

4  │ 

Specifični problemi proizvoda . . . . . . . . . . . . . . . . . . . . . 80

Specifični problemi univerzalne serijske sabirnice

(USB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Dodatak. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

FCC napomene (samo SAD) i ostale regulatorne

informacije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Kako kontaktirati tvrtku Dell . . . . . . . . . . . . . . . . . . . . . . 84

  │  5

O monitoru

Sadržaj pakiranja

Ovaj monitor isporučuje se s dolje prikazanim dijelovima. Provjerite jeste li primili sve dijelove, a ako nešto nedostaje Kako kontaktirati tvrtku Dell.

NAPOMENA: Neke stavke mogu biti dodatne i možda nisu isporučene s vašim monitorom. Neke značajke ili mediji nisu dostupni u svim zemljama.

NAPOMENA: Za postavljanje na bilo koji drugi stalak proučite upute za postavljanje isporučene s tim stalkom.

Monitor

Podizač stalka

6 │ O monitoru

Osnovica stalka

VESA poklopac

Vijci x 4 za VESA držač

Kabel za napajanje (razlikuje se prema državama)

HDMI kabel

DP kabel (DP u DP)

USB 3.0 kabel prema računalu (omogućava USB priključke na monitoru)

O monitoru │ 7

USB Type-C kabel

• Priručnik za brzo postavljanje

• Izvješće o tvorničkoj kalibraciji

•Sigurnosne, regulatorne i informacije o okolišu

8 │ O monitoru

Značajke proizvoda

Dell U4919DW tanki LCD zaslon ima aktivnu matricu, tankoslojni tranzistor (TFT),

zaslon s tekućim kristalima (LCD) i LED pozadinsko osvjetljenje. Značajke monitora uključuju:

• 124,46 cm (49 inča) područje vidljivosti zaslona (mjereno dijagonalno). Razlučivost 5120 x 1440 (32:9) plus podrška punog zaslona za manje razlučivosti.

• Široki kut gledanja koji omogućuje gledanje iz sjedećeg ili stajaćeg položaja.

• Gama boje od 99% sRGB s prosjekom Delta E <

• Podržava HDMI, USB Type-C, DP izvore.

• HDMI/DP veza podržava 10-bitnu boju pri 60 Hz. USB Type-C veza podržava 8-bitnu boju pri 60 Hz.

• Jedan USB Type-C za dovođenje napajanja (do 90 W) kompatibilnom prijenosnom računalu tijekom primitka video i podatkovnog signala.

• Mogućnost podešavanja kosine, nagnutosti i visine.

• Iznimno tanki okvir smanjuje prazan prostor pri uporabi više monitora i omogućuje mnogo ugodnije iskustvo gledanja.

• Stalak koji se može skinuti i otvori za ugradnju prema Udruženju za video elektroničke norme (VESA™) od 100 mm za prilagodljiva rješenja ugradnje.

• Postoji mogućnost uključi i radi ako to vaš sustav podržava.

• Podešavanja na zaslonskom prikazu (OSD) radi jednostavnijeg postavljanja i optimizacije zaslona.

• Zaključavanje gumba za uključivanje i tipki izbornika.

• Utor sigurnosne brave.

• Potrošnja 0,5 W u stanju mirovanja.

• Podržava način rada odabira Slika u slici (PBP).

• Omogućava korisniku uključivanje USB KVM funkcije u PBP načinu rada.

• Podržava Auto KVM za postavljanje više ulaza.

• Optimizacija udobnosti za oči sa zaslonom bez treperenja.

NAPOMENA: Mogući učinci dugotrajne izloženosti plavom svjetlu s monitora mogu uzrokovati oštećenje očiju uključujući umor oka ili naprezanje očiju. Značajka ComfortView namijenjena je smanjenju količine plavog svjetla koju monitor emitira radi poboljšanja udobnosti za oči.

O monitoru │ 9

Opis dijelova i kontrola

Pogled sprijeda

Kontrole na prednjoj ploči

Oznaka Opis

1 Gumb za uključivanje i isključivanje (s LED indikatorom)

2 Funkcijske tipke (za dodatne informacije pogledajte Korištenje

monitora)

10 │ O monitoru

Pogled straga

Pogled straga sa stalkom monitora

Oznaka Opis Uporaba

1, 2 Podržani su VESA otvori za

ugradnju 100 mm x 100 mm (1) i 200 mm x 100 mm (2).

3 Regulatorna oznaka Navedena su regulatorna odobrenja. 4 Oznaka s barkodom i

serijskim brojem

5 Utor za organiziranje kabela Za organizaciju kabela koji se mogu

Učvrstite stalak na monitor uporabom 200 mm x 100 mm vijaka M4 x 10 mm.

Za zidni nosač drugog proizvođača preporučuje se uporaba 200 mm x 100 mm VESA kompatibilnog kompleta za ugradnju na zid s M4 x 10 mm vijcima.

Pogledajte oznaku ako trebate kontaktirati Dell radi tehničke podrške.

provući kroz otvor.

O monitoru │ 11

Pogled odozdo

Pogled odozdo bez stalka monitora

Oznaka Opis Uporaba

1 Priključak napajanja

izmjeničnom strujom

2 Utor sigurnosne brave Osigurava monitor pomoću sigurnosne

HDMI priključak Priključivanje računala HDMI kabelom.

(1, 2)

4 Priključak za DisplayPort

ulaz

5 USB Type-C priključak Povezuje isporučeni USB Type-C kabel

Priključivanje kabela za napajanje.

brave (sigurnosna brava nije uključena).

Priključivanje računala DP kabelom.

vašeg monitora s računalom ili mobilnim uređajem. Taj priključak podržava USB napajanje, podatke i DisplayPort video signal.

Priključak USB Type-C pruža najbrži prijenos podataka, a alternativni način rada s DP1.4 podržava maksimalnu razlučivost od 5120 x 1440 na 60 Hz, PD 20 V / 4,5 A, 20 V / 3,25 A, 15 V / 3 A, 9 V / 3 A, 5 V / 3 A.

NAPOMENA: USB Type-C nije podržan na verzijama sustava Windows starijim od Windows 10.

12 │ O monitoru

USB priključak prema

(1, 2)

(1, 2, 3,

7-4 USB priključak prema opremi

* Kako biste izbjegli ometanje signala, kada je bežični USB uređaj povezan na USB priključak prema opremi, NIJE preporučeno povezivanje drugih USB uređaja na susjedne priključke.

računalu

USB priključak prema opremi Priključivanje USB uređaja. Ove

s napajanjem

USB kabelom koji ste dobili s monitorom spojite monitor i računalo. Kada je ovaj kabel spojen, možete koristiti USB priključke monitora.

priključke možete koristiti tek nakon što ste USB kabelom povezali računalo i USB priključak prema računalu koji se nalazi na monitoru.*

Povezivanje i punjenje vašeg uređaja.

Tehnički podaci monitora

Tehnički podaci ravnog zaslona

Model U4919DW

Vrsta zaslona Aktivna matrica - TFT LCD Tehnologija ploče IPS (In-Plane Switching) tip Omjer širine i visine 32:9 Mogućnost prikaza slike Dijagonalno

Vodoravna, aktivna površina

Okomita, aktivna površina Površina

Veličina piksela 0,234 mm x 0,234 mm Piksela po inču 109 Kut gledanja 178° (okomito) tipično

Izlaz osvjetljenja 350 cd/m² (tipično)

1244,6 mm (49 inča) 1198,08 mm (47,17 inča)

336,96 mm (13,27 inča) 403705 mm

178° (vodoravno) tipično

(625,74 inča2)

O monitoru │ 13

Omjer kontrasta 1000 prema 1 (tipično) Premaz zaslona Protiv odraza s 3H tvrdim premazom Pozadinsko osvjetljenje Bijeli LED sustav rubne rasvjete Odzivno vrijeme 8 ms za NORMALNI način rada

5 ms za BRZI način rada Dubina boje 1,07 milijardi boja Gama boje* 99% sRGB Točnost kalibracije Delta E <

2 (prosjek)

Ugrađeni uređaji • 2 x USB 3.0 priključak prema računalu

• 5 x USB 3.0 priključka prema opremi

•1 x USB Type-C priključak

Povezivost • 2 x HDMI 2.0 (HDCP 2.2) (10-bitna boja pri 60 Hz)

• 1 x DP 1.4 (HDCP 2.2) (10-bitna boja pri 60 Hz)

• 5 x USB 3.0 priključak prema opremi

• 2 x USB 3.0 priključak prema računalu

• 1 x USB Type-C (alternativni način s DP1.4, napajanjem i USB 2.0) (8-bitna boja pri 60 Hz)

Širina ruba (rub monitora do aktivne površine)

12,2 mm (gore) 11,0 mm (lijevo/desno)

17,4 mm (dno) Podesivost Stalak podesiv po visini

Kosina Nagnutost Zakretanje

NAPOMENA: Ne montirajte niti ne koristite ovaj monitor u portretnoj (okomitoj) orijentaciji ili obrnuto (180°) pejzažno montirano jer to može oštetiti monitor.

Kompatibilnost s aplikacijom Dell Display Manager (DDM)

0 do 90 mm

-5° do 21°

-170° do 170°

Nema

Easy Arrange (Jednostavnijo rasporedi), Input

Manager (Upravitelj ulaza), Auto Source (Automatski

izvor) i dr. Sigurnost Utor sigurnosne brave (kabelska brava zasebno u

prodaji)

14 │ O monitoru

* Gama boje (tipična) na temelju CIE1976 (90%) i CIE1931 (75%) normi ispitivanja.

Tehnički podaci za razlučivost

Model U4919DW

Učestalost vodoravnog skeniranja (HDMI i DP i USB Type-C alternativni način) Učestalost okomitog skeniranja (HDMI i DP i USB Type-C alternativni način)

Maksimalna unaprijed postavljena razlučivost 5120 x 1440 pri 60 Hz

Podržani video načini rada

Model U4919DW

Mogućnosti video prikaza (HDMI reprodukcija) 480p, 576p, 720p, 1080i, 1080p

Unaprijed postavljeni načini prikaza

25 kHz do 115 kHz (automatsko)

24 Hz do 86 Hz (automatsko)

(način isprepletanja nije podržan u PBP načinu rada)

Način prikaza Vodoravna

frekvencija

(kHz)

VESA, 720 x 400 31,5 70,0 28,3 -/+ VESA, 640 x 480 31,5 60,0 25,2 -/VESA, 640 x 480 37,5 75,0 31,5 -/VESA, 800 x 600 37,9 60,0 40,0 +/+ VESA, 800 x 600 46,9 75,0 49,5 +/+ VESA, 1024 x 768 48,4 60,0 65,0 -/VESA, 1024 x 768 60,0 75,0 78,8 +/+ VESA, 1280 x 1024 64,0 60,0 108,0 +/+ VESA, 1280 x 1024 80,0 75,0 135,0 +/+

Okomita

frekvencija

(Hz)

Impulsi

nominalnih

piksela

(MHz)

Sinkroni

polaritet

(vodoravno/

okomito)

O monitoru │ 15

VESA, 1152 x 864 67,5 75,0 108,0 +/+ VESA, 1600 x 900 60,0 60,0 108,0 +/+ VESA, 1920 x 1080 67,5 60,0 148,5 +/+ VESA, 2560 x 1440 88,8 60,0 234,4 +/+ VESA, 3840 x 1080 66,6 60,0 261,0 +/-

VESA, 5120 x 1440

88,8 60,0 461,6 +/+

# Zahtijeva grafičku karticu koja podržava HDMI 2.0. # Zahtijeva grafičku karticu koja podržava DP 1.2 ili noviju. * Preporučiti korisniku onemogućavanje YPbPr formata boje.

Tehnički podaci o električnoj energiji

Model U4919DW

Ulaz video signala HDMI 2.0*/DP 1.4, 600 mV za svaku pojedinačnu

liniju, 100 ohm ulazna impedancija po pojedinačnom paru.

AC ulazni napon / frekvencija / struja

Struja uključivanja (uklopna)

100 VAC do 240 VAC / 50 Hz ili 60 Hz + (tipično)

• 120 V: 40 A (maks.) pri 25°C

•240 V: 80 A (maks.) pri 25°C

3 Hz / 3 A

* Ne podržava HDMI 2.0 dodatne specifikacije što uključuje HDMI Ethernet kanal (HEC), Povratni audio kanal (ARC), standard za 3D format i razlučivosti i standard za 4K razlučivost digitalnog kina.

16 │ O monitoru

Fizička svojstva

Model U4919DW Vrsta priključka •DP1.4, crni priključak

•HDMI 2.0

•USB 3.0

•USB Type-C

Vrsta signalnog kabela • Digitalni: Odvojiv, HDMI, 19-pinski

• Digitalni: DisplayPort, 20-pinski

• Digitalni: Type-C priključak, 24-pinski

• Univerzalna serijska sabirnica: USB, 9-pinski

Dimenzije (sa stalkom)

Visina (produženi) 548,6 mm (21,60 inča) Visina (neproduženi) 458,6 mm (18,06 inča) Širina 1215,1 mm (47,84 inča) Dubina 252,6 mm (9,94 inča)

Dimenzije (bez stalka)

Visina 371 mm (14,61 inča) Širina 1215,1 mm (47,84 inča) Dubina 109,3 mm (4,30 inča)

Dimenzije stalka

Visina (produženi) 433,5 mm (17,07 inča) Visina (neproduženi) 343,5 mm (13,52 inča) Širina 380,3 mm (14,97 inča) Dubina 252,6 mm (9,94 inča)

O monitoru │ 17

Fizička svojstva (nastavak)

Masa

Masa s ambalažom 26,43 kg (58,27 lb) Masa sa sklopom stalka i kabelima 17,20 kg (37,92 lb) Masa bez sklopa stalka

(Za zidnu ugradnju ili za VESA načine ugradnje - bez kabela)

Masa sklopa stalka 5,34 kg (11,77 lb) Sjaj prednjeg okvira Crni okvir - 30 jedinica sjaja (maks.)

Svojstva u svezi okoliša

Model U4919DW Usklađeno prema normama

• ENERGY STAR certificiran monitor

• EPEAT registriran gdje je primjenjivo. EPEAT registracija razlikuje se prema državi. Pogledajtewww.epeat.net kako biste saznali status registracije u vašoj zemlji.

• Usklađenost s RoHS

• TCO certificirani zasloni

• Bez BFR-a/PVC-a (bez halogena) ne uključujući vanjske kabele

• Staklo bez arsena i bez žive samo za ploču

Te m p er at u ra

Radna 0°C do 40°C (32°F do 104°F) Neradna -20°C do 60°C (-4°F do 140°F)

Vlažnost

Radna 20% do 80% (nekondenzirajuća) Neradna 10% do 90% (nekondenzirajuća)

Nadmorska visina

Radna 3048 m (10000 stopa) (maksimalno) Neradna 12192 m (40000 stopa) (maksimalno) Disipacija topline •784,3 BTU/h (maksimalna)

• 204,6 BTU/h (tipično)

11,40 kg (25,13 lb)

18 │ O monitoru

Načini upravljanja potrošnjom

Ako imate grafičku karticu koja je usklađena s VESA DPM™ ili softver instaliran na računalu, monitor može automatski smanjiti potrošnju energije dok se ne koristi. To nazivamo Način rada s uštedom energije*. Kad se utvrdi unos s tipkovnice, miša ili drugog ulaznog uređaja monitor će automatski nastaviti rad. Tablica u nastavku prikazuje potrošnju energije i signalizaciju ove značajke automatske štednje energije.

VESA

načini

Normalan rad

Vodoravna

sinkroniza-

cija

Okomita

sinkroni-

zacija

Video Indikator

napajanja

Potrošnja

energije

Aktivan Aktivan Aktivan Bijela 230 W

(maksimalno)** 60 W (tipično)

Način aktivnog

Neaktivan Neaktivan Zatamnjen Bijelo

(trepće)

Manje od 0,5 W

isključivanja Isključen - - - Isključeno Manje od 0,3 W

Potrošnja energije P

35,25 W

Ukupna potrošnja energije (TEC) 111,66 kWh

* Nultu potrošnju energije u ISKLJUČENOM stanju moguće je postići odvajanjem kabela za napajanje iz monitora.

** Maksimalna potrošnja energije s najvećom osvijetljenošću i aktivnim USB-om. Ovaj dokument samo je informativan i odražava radna svojstva u laboratorijskim

uvjetima ispitivanja. Vaš proizvod može imati drugačija radna svojstva ovisno o softveru, dijelovima i perifernim uređajima koje ste naručili, no to ne podrazumijeva obvezu za ažuriranjem navedenih podataka. Zbog toga se kupac ne smije oslanjati na ove informacije tijekom postupka odlučivanja o električnim tolerancijama ili u drugim slučajevima. Ne pružamo jamstva u svezi točnosti ili cjelovitosti podataka, navedenih ili podrazumijevanih.

O monitoru │ 19

NAPOMENA:

Ovaj je monitor usklađen s ENERGY STAR. Ovaj proizvod ima oznaku ENERGY STAR uz tvornički zadane postavke koje je moguće vratiti funkcijom „Factory Reset“ (Vraćanje na tvorničke postavke) u OSD izborniku. Promjenom tvornički zadanih postavki ili aktiviranje drugih značajki može povećati potrošnju koja može premašivati graničnu potrošnju navedenu za ENERGY STAR.

NAPOMENA:

: Potrošnja energije Uključenog načina rada definirana u ENERGY

STAR verziji 8.0. TEC: Ukupna potrošnja energije u kWh definirana u ENERGY STAR verziji 8.0.

OSD radi samo u normalnom načinu rada. Nakon pritiska bilo kojeg gumba u načinu aktivnog isključivanja pojavit će se sljedeća poruka:

Aktivirajte računalo i monitor kako biste pristupili u OSD izbornik.

NAPOMENA: Poruka se može malo razlikovati s obzirom na priključeni ulazni signal.

20 │ O monitoru

Dodjela pinova

DisplayPort priključak

Broj pina 20-pinska strana priključenog

signalnog kabela

1 ML3 (n) 2 Masa 3 ML3 (p) 4 ML2 (n) 5 Masa 6 ML2 (p) 7 ML1 (n) 8 Masa 9 ML1 (p)

10 ML0 (n)

11 Masa 12 ML0 (p) 13 Masa 14 Masa

15 AUX (p) 16 Masa

17 AUX (n)

18 Otkrivanje priključivanja bez

isključivanja sustava

19 Re-PWR 20 +3,3 V DP_PWR

O monitoru │ 21

HDMI priključnica

Broj pina 19-pinska strana priključenog

signalnog kabela

1 TMDS PODACI 2+ 2 TMDS PODACI 2 OKLOP 3 TMDS PODACI 2- 4 TMDS PODACI 1+ 5 TMDS PODACI 1 OKLOP 6 TMDS PODACI 1- 7 TMDS PODACI 0+ 8 TMDS PODACI 0 OKLOP 9 TMDS PODACI 0-

10 TMDS TAKT+

11 TMDS TAKT - OKLOP 12 TMDS TAKT- 13 CEC 14 Rezervirano (N.C. na uređaju) 15 DDC TAKT (SCL) 16 DDC PODACI (SDA) 17 DDC/CEC masa 18 +5 V NAPAJANJE 19 OTKRIVANJE PRIKLJUČIVANJA

BEZ ISKLJUČIVANJA SUSTAVA

22 │ O monitoru

Mogućnost za značajku "Uključi i radi"

Monitor možete instalirati u sustav koji ima značajku "Uključi i radi". Monitor računalnom sustavu automatski osigurava vlastite Identifikacijske podatke proširenog zaslona (EDID) putem protokola za Kanala podataka zaslona (DDC) kako bi se sustav mogao konfigurirati i optimizirati postavke monitora. Većina instalacija monitora odvija se automatski, prema potrebi možete odabrati različite postavke. Za više informacija o promjeni postavki monitora pogledajte Korištenje monitora.

Sučelje univerzalne serijske sabirnice (USB)

Poglavlje donosi informacije o USB priključcima dostupnim na monitoru.

NAPOMENA: Ovaj monitor kompatibilan je sa super-brzim USB 3.0.

Brzina prijenosa Brzina podataka Potrošnja energije*

Super-brzi 5 Gb/s 4,5 W (maks., svaki priključak) Velika brzina 480 Mb/s 4,5 W (maks., svaki priključak) Puna brzina 12 Mb/s 4,5 W (maks., svaki priključak)

* Do 2A na USB priključku prema opremi (priključak s ikonom baterije ) s uređajima sukladnim sa standardom BC1.2 ili normalnim USB uređajima.

USB Type-C Opis

Video DP 1.2/DP 1.4 Podaci USB 2.0 Napajanje (PD) Do 90 W (tipično)

NAPOMENA: USB Type-C video zahtijeva računalo s mogućnošću Type-C alternativnog načina.

NAPOMENA: Za podršku USB Type-C alternativnog načina DP 1.4 izvoršino računalo mora imati mogućnost za alternativni način DP 1.4.

NAPOMENA: Za informacije o adapteru USB Type-C na DP pogledajte na http://www.dell.com i tražite P/N (proizvodni broj): H21XJ.

O monitoru │ 23

USB priključak prema računalu

Broj pina 9-pinska strana priključnice

1 VCC 2 D- 3 D+ 4 Masa 5 SSTX- 6 SSTX+ 7 Masa 8 SSRX- 9 SSRX+

USB priključak prema opremi

Broj pina 9-pinska strana priključnice

1 VCC 2 D- 3 D+ 4 Masa 5 SSRX- 6 SSRX+ 7 Masa

24 │ O monitoru

8 SSTX- 9 SSTX+

USB Type-C priključnica

Broj pina Naziv signala Broj pina Naziv signala

A1 Masa B1 Masa A2 TX1+ B2 TX2+ A3 TX1- B3 TX2A4 VBUS B4 VBUS A5 CC B5 VCONN A6 D+ B6 A7 D- B7 A8 SBU1 B8 SBU2 A9 VBUS B9 VBUS A10 RX2- B10 RX1A11 RX2+ B11 RX1+ A12 Masa B12 Masa

USB priključci

• 1 x USB Type-C - dno

• 2 x USB 3.0 prema računalu - dno

• 5 x USB 3.0 prema opremi - dno

• Priključak za napajanje - priključak s ikonom baterije ; podržava brzo punjenje ako je uređaj kompatibilan sa standardom BC1.2.

NAPOMENA: Za rad USB 3.0 značajke potrebno je računalo koje podržava USB 3.0.

O monitoru │ 25

NAPOMENA: USB sučelje monitora radi samo kad je monitor uključen ili koristi način rada s uštedom energije. Ako isključite monitor i zatim ga uključite, priključenoj perifernoj opremi možda će trebati nekoliko sekunda za normalan nastavak rada.

Kvaliteta LCD monitora i pravila za piksele

Tijekom postupka proizvodnje LCD monitora nije neuobičajeno da jedan ili više piksela ostanu fiksni u jednom od nepromjenjivih stanja što je teško vidjeti te ne utječe na kvalitetu ili uporabljivost zaslona. Za više informacija o kvaliteti Dell monitora i pravilima za piksele pogledajte stranicu Dell podrške na adresi:

http://www.dell.com/support/monitors.

Smjernice za održavanje

Čišćenje monitora

OPREZ: Prije čišćenja monitora pročitajte i slijedite Sigurnosne upute.

UPOZORENJE: Prije čišćenja monitora odvojite kabel za napajanje monitora iz zidne utičnice.

Najsigurnije je tijekom raspakiravanja, čišćenja ili rukovanja monitorom slijediti upute dolje:

• Za čišćenje antistatičkog zaslona koristite čistu krpu malo navlaženu vodom. Ako je moguće koristite posebne maramice za čišćenje zaslona ili tekućinu koja je prikladna za antistatičku oblogu. Ne koristite benzen, razrjeđivač, amonijak, abrazivna sredstva za čišćenje ili komprimirani zrak.

• Za čišćenje monitora koristite krpu malo navlaženu mlakom vodom. Izbjegavajte korištenje bilo kakvih deterdženata jer neki deterdženti na monitoru ostavljaju mliječni trag.

• Ako prilikom raspakiravanja monitora primijetite bijeli prah, obrišite ga krpom.

• Pažljivo rukujte monitorom tamnije boje jer su na njemu vidljivi tragovi i ogrebotine no što je to na monitorima svjetlije boje.

• Kako biste sačuvali najbolju kvalitetu slike na monitoru koristite dinamički izmjenjiv čuvar zaslona i isključujte monitor kad ga ne koristite.

26 │ O monitoru

+ 58 hidden pages
