Dell UltraSharp U2417H
사용자 안내서
모델 번호: U2417H
규제 준수 모델: U2417Ht
참고: 컴퓨터를 더 잘 사용하는 데 도움이 되는 중요한 정보를 나타냅니다.
주의: 지침을 따르지 않을 경우 하드웨어가 손상되거나 데이터가 소실될 수 있음을
나타냅니다.
경고: 물적 손해, 신체 상해 또는 사망 가능성이 있음을 나타냅니다.
Copyright © 2015-2019 Dell Inc. 모든 권리는 당사가 보유합니다. 본 제품은 미국 및 국제 저작권 및
지적 재산권법에 의해 보호를 받습니다.
Dell™ 및 Dell 로고는 미국 및/또는 기타 관할권에서 Dell Inc.의 상표입니다. 본 설명서에서 언급한
기타 모든 상표 및 이름은 해당 회사의 상표일 수 있습니다.
2019 – 10 Rev. A06
목차
모니터 정보 ............................................. 5
포장 내용물 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
특장점. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
부품과 조절 버튼 식별 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
모니터 규격 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
플러그 앤 플레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
LCD 모니터 화질 및 픽셀 지침 . . . . . . . . . . . . . . . . . . . . . . . . . 21
모니터 설치하기......................................... 22
스탠드 부착하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
기울이기, 좌우 회전, 수직 확장 사용하기. . . . . . . . . . . . . . . . . . . 25
시스템의 회전 디스플레이 설정 조정하기 . . . . . . . . . . . . . . . . . . 26
모니터 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
케이블 정리하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
모니터 스탠드 제거하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
벽걸이(옵션) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
모니터 조작하기......................................... 32
모니터 켜기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
전면 패널의 조절 버튼 사용하기 . . . . . . . . . . . . . . . . . . . . . . . . 32

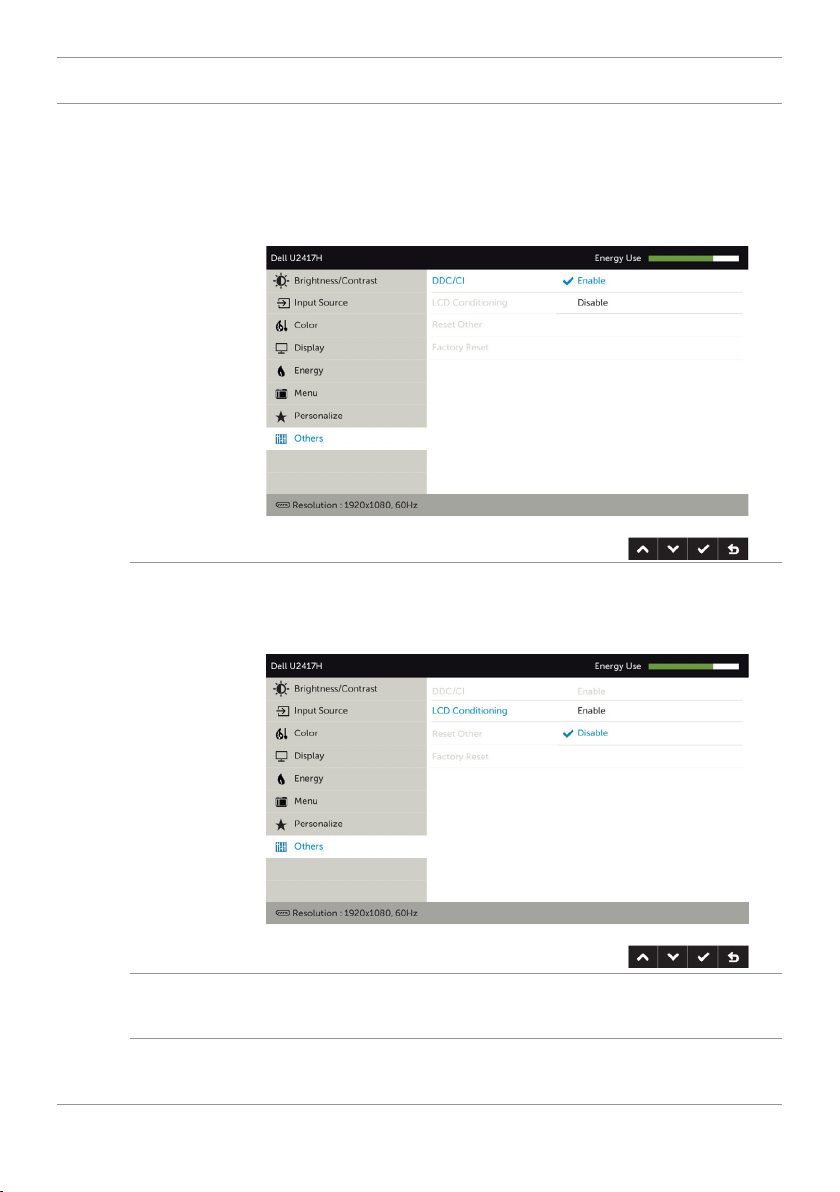

온스크린 디스플레이(OSD) 메뉴 사용하기 . . . . . . . . . . . . . . . . . . 35
문제 해결............................................... 47
자가 검사 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
목차 | 3
내장된 진단 도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
일반적인 문제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
제품 고유의 문제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
모바일 고해상도 링크(MHL) 특정 문제 . . . . . . . . . . . . . . . . . . . . 51
부록 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
안전 지침 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
FCC 고지사항(미국만 해당)과 기타 규제 정보 . . . . . . . . . . . . . . . . 52
Dell에 문의하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
모니터 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
유지보수 지침 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
4 | 목차
모니터 정보
포장 내용물
모니터는 아래 그림에 표시된 모든 구성 품목과 함께 제공됩니다. 모든 구성 품목을
받았는지 확인한 다음 빠진 품목이 있을 경우 Dell에 문의하십시오.
참고: 일부 항목은 옵션일 수 있으며 모니터와 함께 제공되지 않을 수 있습니다. 일부
기능 또는 매체는 특정 국가에서는 제공되지 않을 수 있습니다.
모니터
스탠드 라이저
스탠드 받침대
전원 케이블(국가별로 다름)
모니터 정보 | 5
USB 3.0 업스트림 케이블(모니터의
USB 포트를 사용 설정)
DP 케이블(DP 대 mDP)
•간편 설치 설명서
•안전 및 규제 정보
•공장 보정 보고서
특장점
Dell UltraSharp U2417H 평판 디스플레이에는 박막 트랜지스터(TFT), 액정 디스플레이
(LCD), LED 백라이트가 탑재되어 있습니다. 모니터의 특장점에는 다음 사항이 포함됩니다.
• 60.47cm(23.8인치) 가시 영역 디스플레이(대각선으로 측정). 1920 x 1080 해상도를
제공하며 좀 더 낮은 해상도의 경우 전체 화면 모드를 지원합니다.
• 99% sRGB 컬러의 넓은 시야각.
• 기울기 조절, 좌우 각도 조절, 피벗 및 수직 방향 길이 연장 기능.
• 탈착식 스탠드와 VESA 100mm 장착 구멍이 있어 상황에 맞게 장착 방법을 유연하게
조정할 수 있습니다.
• 초박 베젤로 모니터를 여러 개 사용할 때 베젤 간격을 최소화함으로써 설치가 더
쉬워지며 품격 있는 시청 경험을 선사해 드립니다.
• DP, mDP, HDMI/MHL및 USB 3.0와 광범위한 디지털 연결이 가능하여 모니터를 앞으로
출시될 업그레이드 제품군과 호환되기 좋게 만듭니다.
• 사용자 시스템에 의해 지원될 경우 플러그 앤 플레이 기능.
• OSD 조정으로 설정 및 화면 최적화가 용이합니다.
• 보안 잠금 슬롯.
• 자산 관리 능력.
• RoHS 준수.
• BFR / PVC가없는 모니터 (케이블 제외)
• 패널 전용 무비소 유리 및 무수은 소재.
• 에너지 게이지는 모니터가 소비하는 전력량을 실시간으로 표시합니다.
• 절전 모드에 있을 경우 0.5W의 대기 전력 사용.
• TCO 인증 디스플레이.
6 | 모니터 정보
부품과 조절 버튼 식별
앞면
라벨 설명
1 기능 버튼(자세한 내용은 모니터 조작하기를 참조)
2 전원 켜기/끄기 버튼(LED 표시등 탑재)
모니터 정보 | 7
뒷면
라벨 설명 사용
1 100mmx100mm VESA
설치 구멍(VESA 커버 밑)
2 규정에 의한 라벨 규정에 의한 승인을 표시합니다.
3 스탠드 분리 버튼 모니터로부터 스탠드를 분리합니다.
4 보안 잠금 슬롯 보안 잠금장치를 사용하여 모니터를 고정하십시오(
5 바코드, 제품 번호 및
서비스 태그 라벨
6 케이블 관리 슬롯 슬롯을 통과시켜 케이블을 구성하는 데 사용합니다.
VESA 호환형 벽 장착 키트를 사용한 벽면형 모니터
(100 mm x 100 mm).
별매품).
Dell에 기술 지원을 요청해야 하는 경우 이 라벨을
참조하십시오.
참고: 서비스 태그가 있는 APJ를 제외한 전부.
옆면
8 | 모니터 정보
USB 다운스트림 포트
번개 아이콘이 있는 포트는 BC 1.2
용입니다.
밑면
라벨 설명 사용
1 AC 전원 코드 커넥터 전원 케이블을 연결합니다.
2 HDMI/MHL 포트 HDMI 케이블로 컴퓨터를 연결하거나 MHL 케이블(
3 DP 커넥터 (in) 컴퓨터 DP케이블을 연결합니다.
4 미니 DP 커넥터(in) 미니 DP와 DP 간 연결 케이블을 사용하여 컴퓨터를
5 DP 커넥터 (out) MST(멀티 스트림 전송) 기능 모니터에 대한 DP 출력.
6 오디오 라인 - 출력 포트 HDMI 또는 DP 오디오 채널을 통해서 들어오는 재생
7 USB 업스트림 포트 모니터와 함께 제공된 USB 케이블을 컴퓨터에
8 USB 다운스트림 포트 (2) USB 장치를 연결합니다 .
9 스탠드 잠금장치 M3 x 6 mm 나사를 사용하여 모니터에 스탠드를
옵션)로 MHL 장치를 연결합니다.
연결합니다.
DP 1.1 모니터는 MST 체인에서 마지막 모니터로만
연결될 수 있습니다. MST를 사용하려면 “DP MST
기능에 대한 모니터 연결” 섹션을 참조하십시오.
참고: DP 출력 커넥터를 사용할 때 고무 플러그를
제거하십시오.
오디오에 스피커를 연결합니다.
2 채널 오디오만 지원합니다.
참고: 오디오 라인 - 출력 포트는 헤드폰을 지원하지
않습니다.
경고: 이어폰 또는 헤드폰의 과도한 음압은 청력의
손상 또는 상실을 초래할 수 있습니다.
연결하는 데 사용됩니다. 이 케이블이 연결되기만
하면 모니터의 USB 다운스트림 커넥터를 사용할 수
있습니다.
USB 케이블로 사용자의 컴퓨터와 모니터의 USB
업스트림 커넥터를 연결했을 때만 이 커넥터들을
사용할 수 있습니다.
고정하려면(나사는 제공되지 않음)
모니터 정보 | 9
모니터 규격
평판 규격
화면 유형 능동형 매트릭스 - TFT LCD
패널 종류 액정 수평 배열(IPS 방식)
가시 이미지
대각선 60.47 cm (23.80 인치)
유효 면적
수평 527.04 mm (20.75 인치)
수직 296.46 mm (11.67 인치)
면적 156246.28mm2 (242.18인치2)
픽셀 피치 0.2745 mm x 0.2745 mm
시야각
수평
수직
휘도 출력 250 cd/m²(일반)
명암비 1000:1(일반)
표면 코팅 전면 편광기의눈부심 방지 처리(3H)
백라이트 LED
응답 시간 8 ms(일반), 6ms(고속 모드)
색 심도 1,67 만 색
색역
178° (일반)
178° (일반)
99% sRGB
해상도
수평 주사 범위 30 kHz ~ 83 kHz (DP/HDMI)
27 kHz ~ 70 kHz (MHL)
수직 주사 범위 50 Hz ~ 75 Hz (DP/HDMI)
24 Hz ~ 60 Hz (MHL)
최고 사전 설정 해상도 1920 x 1080(60 Hz일 때)
비디오 디스플레이 기능(DP 및
HDMI 및 MHL 재생)
10 | 모니터 정보
480i, 480p, 576i, 576p, 720p, 1080i, 1080p
사전 설정 디스플레이 모드
디스플레이 모드 수평 주파
수직 주파수(Hz) 픽셀 클록(MHz) 동기 극성
(kHz)
720 x 400 31.5 70.0 28.3 -/+
VESA, 640 x 480 31.5 60.0 25.2 -/-
VESA, 640 x 480 37.5 75.0 31.5 -/-
VESA, 800 x 600 37.9 60.3 40.0 +/+
VESA, 800 x 600 46.9 75.0 49.5 +/+
VESA, 1024 x 768 48.4 60.0 65.0 -/-
VESA, 1024 x 768 60.0 75.0 78.8 +/+
VESA, 1152 x 864 67.5 75.0 108.0 +/+
VESA, 1280 x 1024 64.0 60.0 108.0 +/+
VESA, 1280 x 1024 80.0 75.0 135.0 +/+
VESA, 1600 x 1200 75.0 60.0 162.0 +/+
VESA, 1920 x 1080 67.5 60.0 148.5 +/+
MHL 소스 디스플레이 모드
디스플레이 모드 주파 (Hz)
640 x 480p 60
720 x 480p 60
720 x 576p 50
720 (1440) x 480i 60
720 (1440) x 576i 50
1280 x 720p 60
1280 x 720p 50
1920x1080i 60
1920x1080i 50
1920x1080p 30
1920x1080p 60
(수평/수직)
모니터 정보 | 11
MST 다중 스트림 전송(MST) 모드
MST 소스 모니터 지원할 수 있는 외부 모니터의 최대 수
1920 x 1080/60 Hz
1920 x 1080/60 Hz 3
참고:지원되는 외부 모니터 최대 해상도는 1920x1080 60Hz뿐입니다.
전기 규격
비디오 입력 신호 • 각 차동 라인에 대한 디지털 비디오 신호.
100 오옴 임피던스의 차동 라인당.
• DP/HDMI/MHL 신호 입력 지원
전압/출력 전압/전류
돌입 전류 120V: 40 A (최대)
100 ~ 240 VAC/50 또는 60 Hz ± 3 Hz/1.6 A (최대)
240V: 80 A (최대)
물리적 특성
커넥터 유형 • DP 커넥터(DP 입력 및 DP 출력 포함)
• mDP 커넥터
• HDMI/MHL 커넥터
• 오디오 라인 출력
• USB 3.0 업데이트 스트림 포트 커넥터.
• USB 3.0 업데이트 스트림 포트 커넥터 4개.
( 번개 아이콘이 있는 포트는 BC 1.2용입니다.)
신호 케이블 유형 DP와 mDP 간 연결 1.8 M 케이블
USB 3.0 1.8 M 케이블
치수(스탠드 포함)
높이(확장했을 때 ) 485.3 mm (19.11 인치)
높이(축소했을 때 ) 355.3 mm (13.99 인치)
너비 537.6 mm (21.17 인치)
깊이 188 mm (7.40 인치)
치수(스탠드 제외)
높이 314.3 mm (12.37 인치)
너비 537.6 mm (21.17 인치)
깊이 45.2 mm (1.78 인치)
스탠드 치수
높이(확장했을 때 ) 400.1 mm (15.75 인치)
높이(축소했을 때 ) 336.2 mm (13.24 인치)
너비 272.6 mm (10.73 인치)
깊이 188 mm (7.40 인치)
12 | 모니터 정보
중량
포장 포함 중량 7.35 kg (16.20 lb)
스탠드 어셈블리와 케이블을
포함한 중량
케이블 미포함 중량
케이블 없음(벽면 설치 또는
VESA 설치의 경우)
스탠드 어셈블리 중량 2.13 kg (4.70 lb)
6.30 kg (13.89 lb)
3.18 kg (7.01 lb)
환경 특성
온도
동작 0°C ~ 40°C (32°F ~ 104°F)
비동작 -20°C ~ 60°C (–4°F ~ 140°F)
습도
동작 10% ~ 80%(비응축)
비동작 5% ~ 90%(비응축)
고도
동작 최고 5,000 m (16,404피트) (최대)
비동작 최고 12,192 m (40,000피트) (최대)
열 분산
232 BTU/시간(최대)
64.8 BTU/시간(보통)
모니터 정보 | 13
전원 관리 모드
컴퓨터에 VESA의 DPM 준수 디스플레이 카드나 소프트웨어가 설치되어 있는 경우 모니터를
사용하지 않는 동안 모니터가 자동으로 소비 전력을 줄입니다. 이것을 절전 모드라고
합니다*. 컴퓨터가 키보드, 마우스 또는 기타 입력 장치에 의한 입력을 감지할 경우 모니터는
자동으로 절전 모드에서 해제되어 작동합니다. 다음 표는 절전 모드의 소비 전력 및 신호를
나타냅니다.
VESA 모드 수평 동기 수직 동기 비디오 전원 표시등 소비 전력
정상 작동 활성 활성 활성 백색 68 W(최대)**
19 W(일반)
활성-꺼짐
모드
꺼짐 - - - 꺼짐 <0.3 W
비활성 비활성 꺼짐 백색 (천천히
깜박임)
<0.5 W
소비 전력 P
총 에너지 소모량(TEC)
OSD는 정상 동작 모드에서만 동작합니다. 활성-꺼짐 모드에서 아무 버튼이나 누르면 다음
메시지가 표시됩니다.
*모니터에서 주전원 케이블을 뽑아야만 꺼짐 모드에서 소비 전력이 0이 될 수 있습니다.
**최대 광도, USB 활성 상태에서의 최대 전력 소모량입니다.
이 문서는 정보 제공용으로서 실험실 성능을 반영합니다. 실제 제품은 주문한 소프트웨어,
구성 부품, 주변 장치에 따라 성능이 다를 수 있으며, 이러한 정보를 업데이트할 책임은
없습니다. 따라서 고객은 전기 허용오차 등에 관한 의사 결정을 하는 데 있어 이 정보에
의존해서는 안 됩니다. 정확성 또는 완전성에 대해 어떠한 명시적 또는 묵시적 보증을 하지
않습니다.
컴퓨터와 모니터를 켜서 OSD에 액세스합니다.
참고:
Pon: Energy Star 테스트 방법과 관련하여 측정된 On 모드의 전력 소모량입니다.
TEC: Energy Star 테스트 방법과 관련하여 측정된 총 에너지 소모량(kWh)입니다.
on
15.6 W
50 kWh
14 | 모니터 정보
핀 지정
DP 커넥터 (in)
핀 번호 20핀 연결된 신호 케이블의 측면
1 ML3(n)
2 GND
3 ML3(p)
4 ML2(n)
5 GND
6 ML2(p)
7 ML1(u)
8 GND
9 ML1(p)
10 ML0(n)
11 GND
12 ML0(p)
13 CONFIG1
14 CONFIG2
15 AUX CH (p)
16 GND
17 AUX CH (n)
18 핫 플러그 감지
19 리턴
20 DP_PWR
모니터 정보 | 15
DP 커넥터 (out)
핀 번호 20핀 연결된 신호 케이블의 측면
1 ML0(p)
2 GND
3 ML0(n)
4 ML1(p)
5 GND
6 ML1(n)
7 ML2(p)
8 GND
9 ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 CONFIG1
14 CONFIG2
15 AUX CH (p)
16 GND
17 AUX CH (n)
18 핫 플러그 감지
19 리턴
20 DP_PWR
16 | 모니터 정보
mDP 커넥터
핀 번호 20핀 연결된 신호 케이블의 측면
1 GND
2 핫 플러그 감지
3 ML3 (n)
4 CONFIG1
5 ML3 (p)
6 CONFIG2
7 GND
8 GND
9 ML2 (n)
10 ML0 (p)
11 ML2 (p)
12 ML0 (p)
13 GND
14 GND
15 ML1 (n)
16 AUX (p)
17 ML1 (p)
18 AUX (n)
19 GND
20 DP_PWR
모니터 정보 | 17
