Page 1
Dell PowerEdge T320
Руководство по началу работы
нормативная модель: E20S Series
нормативный тип: E20S001
Page 2
Примечания, предупреждения и
предостережения
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ. Содержит важную информацию, которая помогает более эффективно
работать с компьютером.
ОСТОРОЖНО: ПРЕДУПРЕЖДЕНИЕ. Указывает на опасность повреждения оборудования или
потери данных и подсказывает, как этого избежать.
ПРЕДУПРЕЖДЕНИЕ: ОСТОРОЖНО! Указывает на потенциальную опасность повреждения
оборудования, получения травмы или на угрозу для жизни.
© 2012 Dell Inc.
®
vMotion
,
™
, логотип Dell, Dell Boomi,
Dell
™
Intel
,
EqualLogic
™
®
,
,
Windows Vista
Pentium
AMD
®
vCenter
,
™
®
®
Dell Precision
™
,
Compellent
®
,
Xeon
,
Core
®
и
,
KACE
Celeron
™
является зарегистрированным товарным знаком, а
®
и Active Directory
®
и vSphere
®
являются зарегистрированными товарными знаками
®
является зарегистрированным товарным знаком
Товарные знаки, использованные в тексте:
PowerVault
™
,
PowerConnect
™
,
OpenManage
товарными знаками корпорации Dell Inc.
знаками Intel Corporation в США и других странах.
AMD Phenom™ и AMD Sempron™ являются товарными знаками Advanced Micro Devices, Inc. Microsoft™, Windows®,
Windows Server
зарегистрированными товарными знаками Microsoft Corporation в США и (или) в других странах. Red Hat
Enterprise Linux
®
SUSE
зарегистрированным товарным знаком корпорации Oracle Corporation и (или) ее филиалов. Citrix
XenMotion
других странах. VMware
®
Internet Explorer
,
®
являются зарегистрированными товарными знаками Red Hat, Inc. в США и (или) в других странах. Novell
®
MS-DOS
,
являются зарегистрированными товарными знаками Novell Inc. в США и в других странах. Oracle
®
являются зарегистрированными товарными знаками или товарными знаками Citrix Systems, Inc. в США и (или) в
®
Virtual SMP
,
или товарными знаками VMware, Inc. в США или в других странах. IBM
корпорации International Business Machines Corporation.
™
,
,
FlexAddress
®
являются зарегистрированными товарными
OptiPlex
™
,
Force10
™
,
Latitude
™
и
™
,
Vostro
PowerEdge
™
AMD Opteron
®
являются товарными знаками или
®
,
Xen
®
и Red Hat
®
является
®
XenServer
,
™
являются
®
®
®
®
и
,
,
и
2012 - 10
Rev. A02
Page 3
Установка и настройка
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению следующей процедуры,
ознакомьтесь с инструкциями по технике безопасности, приведенными в документации по системе.
Распаковка системы
Распакуйте систему и идентифицируйте каждый элемент.
Дополнительно — конфигурация стойки
При использовании дополнительной конфигурации стойки закрепите направляющие и установите систему в
стойке, соблюдая правила безопасности и инструкции по установке, входящие в комплект поставки системы.
Стабилизация системы с отдельным корпусом
ПРЕДУПРЕЖДЕНИЕ: Система в отдельном корпусе оснащена четырьмя опорами на нижней
панели, которые можно раздвинуть в стороны для надлежащей стабилизации системы. Если
раздвинуть опоры не удается, это может привести к возникновению риска переворачивания
системы, при котором возможно нанесение травм или повреждение системы.
Рисунок 1. Раздвижение опор системы в отдельном корпусе
3
Page 4

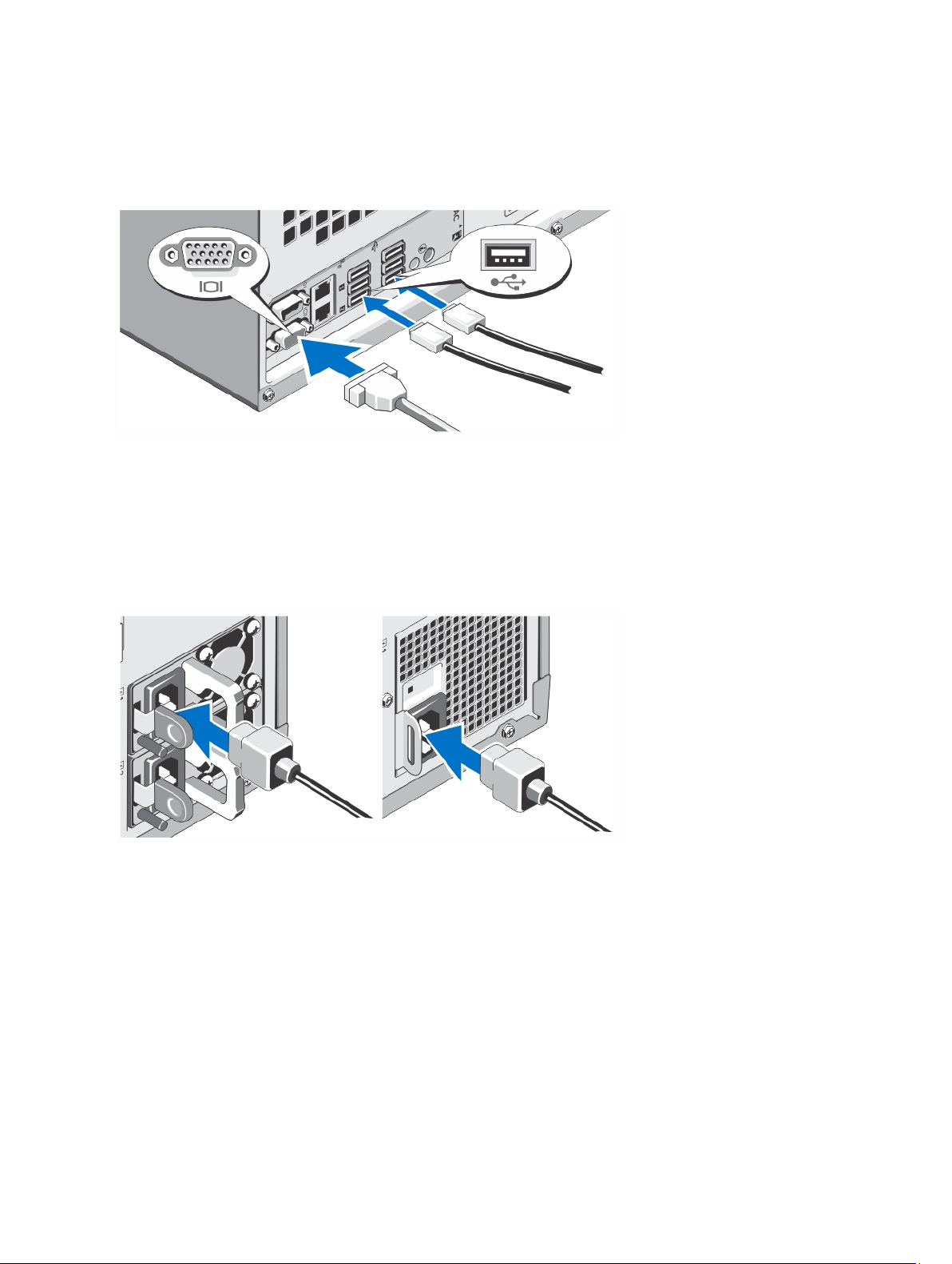

Дополнительная опция — подключение клавиатуры, мыши и монитора.
Рисунок 2. Подключение клавиатуры, мыши и монитора.
Подключите клавиатуру, мышь и монитор (дополнительно).
Разъемы на задней панели системы обозначены значками, которые указывают, какие именно кабели следует
подключать к этим разъемам. При подключении кабеля монитора обязательно зажмите винты (если имеются).
Подключение кабелей питания
Рисунок 3. Подключение кабелей питания
Подключите кабели питания к системе. Если используется монитор, подключите к нему кабель питания.
4
Page 5

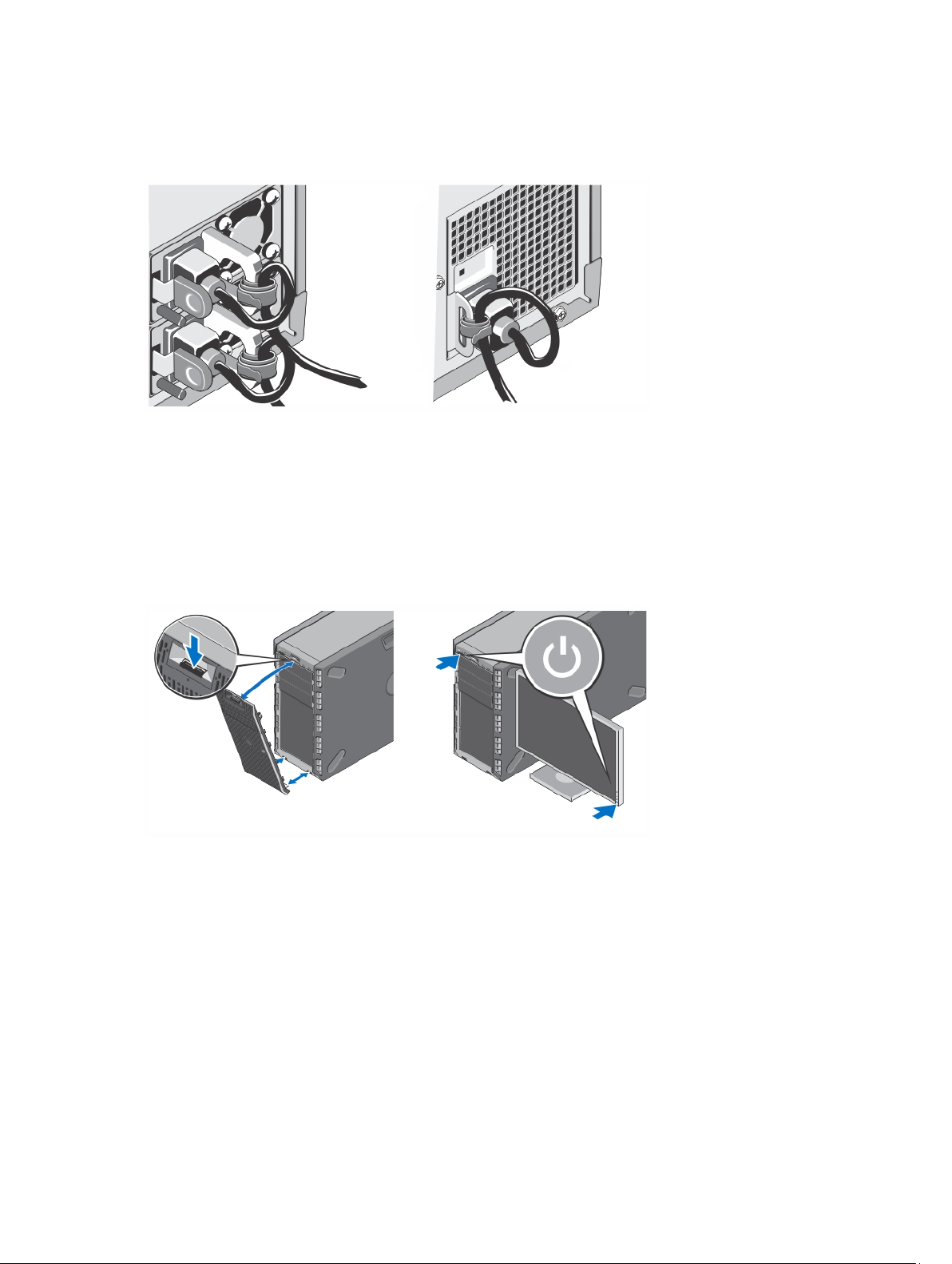

Фиксация кабелей питания
Рисунок
Изогните кабель питания системы в форме петли, как показано на рисунке, и прикрепите его прилагаемой
шиной к скобе.
Подключите другой конец каждого кабеля питания к заземленной розетке или к отдельному источнику питания,
например, к источнику бесперебойного питания или блоку распределения питания.
4. Фиксация кабелей питания
Включение системы
Рисунок 5. Включение системы
Снимите дополнительную лицевую панель, если она установлена. Нажмите кнопку питания. Должен загореться
индикатор питания.
5
Page 6

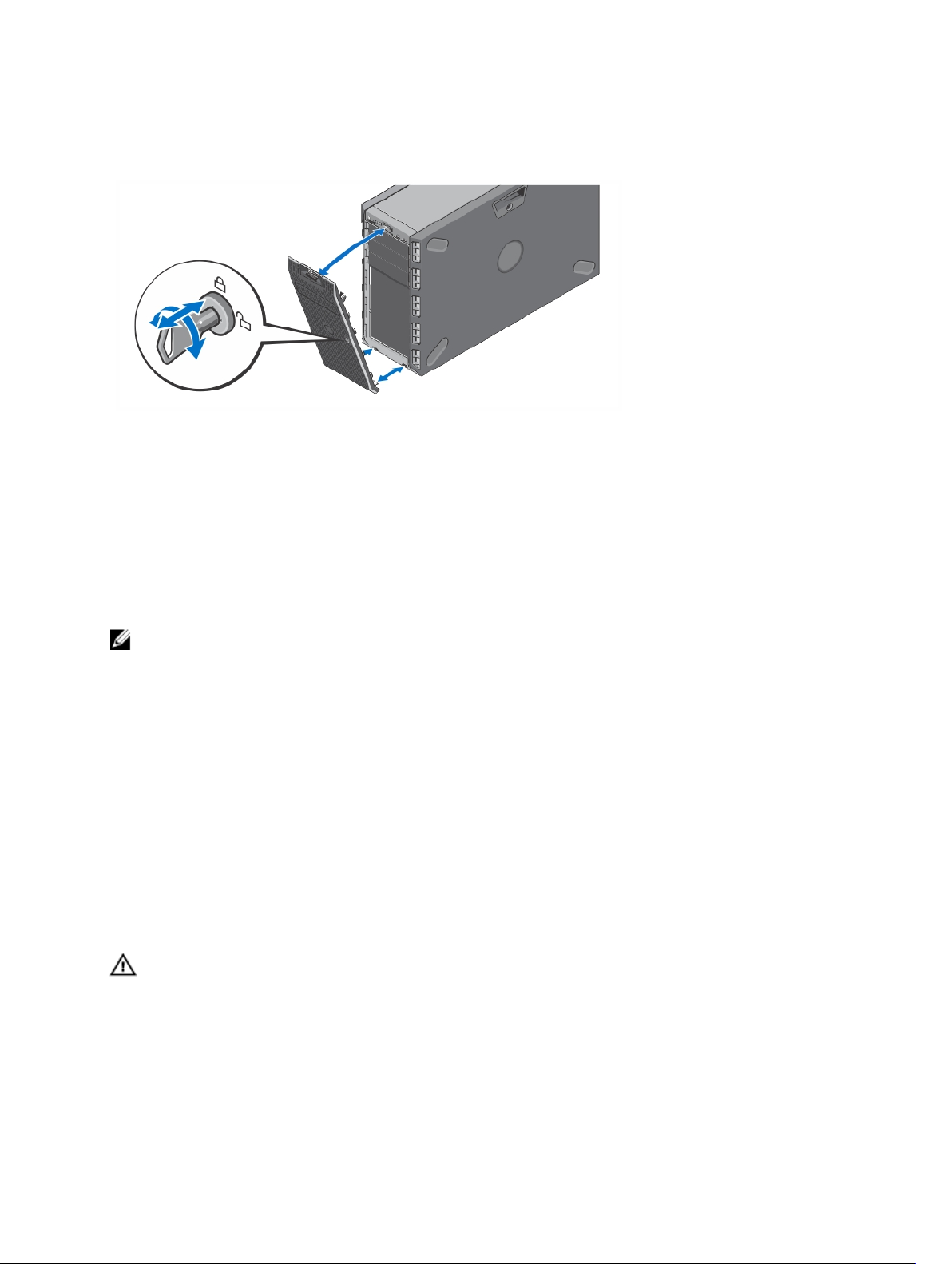

Установка дополнительной лицевой панели
Рисунок
Установите лицевую панель (заказывается дополнительно).
6. Установка лицевой панели
Завершение установки операционной системы
Если операционная система поставлялась предварительно установленной, см. документацию к ней. Чтобы
выполнить первую установку системы самостоятельно, см. документацию по установке и настройке
операционной системы. Перед тем как устанавливать аппаратное или программное обеспечение, которое не
приобреталось вместе с системой, убедитесь, что операционная система установлена.
ПРИМЕЧАНИЕ: Последняя информация о поддерживаемых операционных системах доступна на сайте
dell.com/ossupport.
Лицензионное соглашение на программное обеспечение Dell
Перед началом работы с системой ознакомьтесь с лицензионным соглашением на программное обеспечение
Dell, которое включено в комплект поставки системы. Любые носители, на которых записано установленное Dell
программное обеспечение, должны расцениваться как РЕЗЕРВНЫЕ копии программ, установленных на
жестком диске системы. Если вы не принимаете условия и положения настоящего соглашения, обратитесь в
отдел обслуживания клиентов по телефону. Телефон отдела обслуживания клиентов в США: 800-WWW-DELL
(800-999-3355). Информация для клиентов, находящихся за пределами США: посетите веб-страницу
support.dell.com и выберите вашу страну или регион в нижней части этой страницы.
Прочая полезная информация
ПРЕДУПРЕЖДЕНИЕ: Ознакомьтесь с информацией по технике безопасности и с нормативной
информацией в документации, входящей в комплект поставки системы. Информация о гарантийном
обслуживании может быть включена в настоящий документ или приведена в отдельном документе.
• В Руководстве пользователя дана информация о функциях системы, об устранении неполадок при ее
работе, а также об установке и замене компонентов системы. С этим документом можно ознакомиться в
сети Интернет по адресу support.dell.com/manuals.
6
Page 7
• В документации на стойку, поставляемой в комплекте со стойкой, даны инструкции по установке
системы в эту стойку.
• Все носители, поставляемые в комплекте с системой, содержат документацию и программные средства
для настройки системы и управления ею, включая компоненты, относящиеся к операционной системе,
ПО для управления системой и обновления системы, а также компоненты, приобретенные вместе с
системой.
ПРИМЕЧАНИЕ: Обязательно проверяйте наличие обновлений на веб-странице support.dell.com/manuals и
сперва читайте обновленную информацию, поскольку она нередко заменяют информацию в других
документах.
ПРИМЕЧАНИЕ: При обновлении системы рекомендуется загрузить и установить последнюю версию
базовой системы ввода-вывода, драйвера и встроенного программного обеспечения управления системой
из веб-сайта support.dell.com.
Получение технической поддержки
Если вы не понимаете сути описанной в настоящем руководстве процедуры или система ведет себя не так, как
ожидается, обратитесь к Руководству пользователя. Dell предлагает полный курс обучения по работе
оборудования и сертификацию персонала. Для получения дополнительной информации обратитесь к веб-сайту
dell.com/training. Эти услуги могут быть недоступны для некоторых регионов.
Информация, необходимая в соответствии со стандартами NOM
В соответствии с требованиями официальных мексиканских стандартов (NOM) на устройстве, описанном в
данном документе, указана следующая информация:
Импортер:
Номер модели: E20S
Напряжение питания: 100–240 В (перем. тока) (с блоками питания для сети переменного тока
Частота: 50 Гц/60 Гц (блок питания переменного тока)
Потребляемый ток:
Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620 -11º Piso
Col. Lomas Altas
11950 México, D.F.
мощностью 350, 495 и 750 Вт)
10 A – 5 A (2 шт.) (с блоком питания для сети переменного тока мощностью
750 Вт)
6,5 A – 3 A (2 шт.) (с блоком питания для сети переменного тока мощностью
495 Вт)
4,8—2,4 А (с основным блоком питания для сети переменного тока
мощностью 350 Вт)
Технические характеристики
ПРИМЕЧАНИЕ: Ниже приведены только те технические характеристики, которые необходимо указывать
в соответствии с требованиями законодательства. Более полный и актуальный список технических
характеристик системы доступен на сайте support.dell.com.
7
Page 8
Питание
Источник питания переменного тока (для каждого
блока питания)
Мощность 350, 495 или 750 Вт
Теплоотдача
ПРИМЕЧАНИЕ: Теплоотдача рассчитывается
исходя из номинальной мощности блока
питания.
Напряжение
ПРИМЕЧАНИЕ: Эта система также
рассчитана на подключение к IT-системам
электропитания с линейным межфазным
напряжением не более 230 В.
Батарея
Батарея типа «таблетка» Литиевая батарея типа «таблетка» CR2032, 3 В
Физические характеристики
Вертикальный корпус
Максимум 1908 БТЕ/ч (с блоком питания мощностью
495 Вт)
Максимум 2891 БТЕ/ч (с блоком питания мощностью
750 Вт)
Не более 1456 БТЕ/ч (с основным блоком питания
мощностью 350 Вт)
100–240 В переменного тока, с автоматическим
определением, 50–60 Гц
Высота 443,3 мм (17,45 дюйма) с ножками
430,3 мм (16,94 дюйма) без ножек
Ширина 304,5 мм (11,99 дюйма) с выдвинутыми ножками
218 мм (8,58 дюйма) со сложенными ножками
Глубина 542,2 мм (21,35 дюйма) без лицевой панели
558,6 мм (21,99 дюйма) с лицевой панелью
Стойка
Высота 218 мм (8,58 дюйма)
Ширина
Глубина (минимальная)
Глубина (максимальная)
Вес в максимальной конфигурации 29,55 кг (65,14 фунта)
Сухой вес 15,6 кг (34,39 фунта)
430,3 мм (16,94 дюйма) без защелок стойки
482,4 мм (18,99 дюйма) с защелками стойки
538,4 мм от задней части зажимов стойки с учетом
модуля блока питания с кабелями
584,05 мм от задней части зажимов стойки с учетом
внешнего системного вентилятора
8
Page 9
Требования к окружающей среде
ПРИМЕЧАНИЕ: Система способна работать в центрах обработки данных с воздушных охлаждением при
температурных отклонениях до 40 °C и 45 °C. Для получения дополнительной информации см. Руководство
по эксплуатации.
ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах внешней рабочей среды для различных
конфигураций системы см. на веб-странице dell.com/environmental_datasheets.
Температура
Для работы Непрерывная работа: от 10 °C до 35 °C. Максимальная
допустимая температура по сухому термометру
снижается на 1 °C каждые 300 м при высоте больше
900 м (1 °F/550 футов).
ПРИМЕЧАНИЕ: Для получения
дополнительной информации по расширенному
диапазону рабочих температур для различных
конфигураций системы см. веб-страницу
support.dell.com/manuals.
Для хранения От –40 °C до 65 °C (от –40 °F до 149 °F) с
максимальным колебанием температуры 20 °C в час
Относительная влажность
Для работы От 10 % до 80 % относительной влажности с
максимальной температурой конденсации 26 °C.
Для хранения От 5% до 95% относительной влажности
окружающего воздуха с максимальной температурой
конденсации 33 °C (91 °F).
Максимальная вибрация
Для работы 0,26 Grms при частоте от 5 до 350 Гц (во всех рабочих
положениях).
Для хранения 1,87 Grms при частоте от 10 до 500 Гц в течение 15
минут (испытано для всех шести сторон корпуса).
Максимальная ударная нагрузка
Для работы Один ударный импульс с ускорением 31g
длительностью не более 2,6 мс в положительном
направлении оси z (по одному импульсу с каждой
стороны системы) при рабочей ориентации.
Для хранения Шесть последовательных ударных импульсов с
ускорением 71g длительностью не более 2 мс в
положительном и отрицательном направлениях по
осям x, y и z (по одному импульсу с каждой стороны
системы).
Шесть последовательных ударных сглаженных
прямоугольных импульсов 22g в положительном и
отрицательном направлениях по осям x, y и z (по
9
Page 10
Требования к окружающей среде
одному импульсу с каждой стороны системы) с
изменением скорости 508 см/с (200 дюйма/с).
Высота над уровнем моря
Для работы
Для хранения от –15.2 м до 10 668 м (от –50 футов до 35 000 футов)
Уровень загрязняющих веществ в атмосфере
Класс G1 согласно классификации SA-S71.04-1985.
от –15.2 м до 3048 м (от –50 футов до 10 000 футов)
ПРИМЕЧАНИЕ: Если высота над уровнем моря
превышает 2950 футов, максимальная рабочая
температура снижается на 1ºF/550 футов.
10
