O vašem monitoru

Obsah balení

Monitor je dodáván s komponentami uvedenými v tabulce. Ujistěte se, že jste obdrželi všechny komponenty a pokud cokoli chybí, přečtěte si část Kontakt - Dell .

POZNÁMKA: Některé položky mohou být volitelné a nemusí být dodány s monitorem. Některé funkce nemusí být v některých zemích k dispozici.

POZNÁMKA: Chcete-li nastavit jiný stojan, přečtěte si dokumentaci dodanou se stojanem.

Monitor

Nastavení stojanu

Základna stojanu

Napájecí kabel (liší se podle země)

Kabel VGA (SE2219H)

O vašem monitoru | 5

Kabel HDMI (SE2219HX)

 Stručný návod k obsluze  Bezpečnostní a regulační

informace

Funkce produktu

Plochý displej Dell SE2219H / SE2219HX má aktivní matici, tenkovr stvový stvový tranzistor (TFT), displej s tekutými krystaly (LCD), antistatické a podsvícení LED. Mezi funkce monitoru patří:

 SE2219H/SE2219HX: Rozptylový displej s úhlopříčkou 54.61 cm (měřený

diagonálně). Rozlišení 1920 x 1080, s podporou celé obrazovky pro nižší rozlišení.



Široké pozorovací úhly 178 stupňů ve svislém a vodorovném směru.

Vysoký dynamický kontrast (8 000 000:1).



Připojení HDMI umožňuje jednoduché a snadné připojení se staršími a novými



systémy. Funkce plug-and-play je podporována počítačem



Nastavení na obrazovce (OSD) umožňuje snadné nastavení a optimalizaci



obrazovky. 0,5 W pohotovostní režim v režimu spánku.



Optimalizujte pohodlí očí pomocí obrazovky bez blikání.



Možné dlouhodobé účinky, pokud může emise modrého světla z monitoru



způsobit poškození očí, včetně únavy očí nebo poškození očí. Funkce ComfortView (Pohodlné zobrazení) je navržena tak, aby snížila množství modrého světla vyzařovaného z monitoru, což pomáhá optimalizovat pohodlí očí.



Zásuvka pro zámek zabezpečení.



Sklo neobsahující arzenik a panel bez rtuti. BFR / PVC-Reduced (obvodové desky uvnitř monitoru jsou vyrobeny z laminátů



bez BFR / PVC).



Soulad s RoHS

6 | O vašem monitoru

Určení funkcí a ovládacích prvků

Pohled zepředu

Popisek Popis Použití

1 Funkční tlačítka Pro vstup do nabídky OSD a v případě

potřeby změnit nastavení. (Více informací naleznete v Použití ovládacích

prvků na předním panelu)

2 Tlačítko zapnutí / vypnutí (s

indikátorem LED)

Zapnutí nebo vypnutí monitoru.

O vašem monitoru | 7

Pohled zezadu

321

Bez stojanu monitoru Se stojanem monitoru

Popisek Popis Použití

1 Zásuvka pro zámek zabezpečení. Zabezpečení monitoru pomocí

2 Štítky s předpisy, čárovým

kódem, sériovým číslem a štítkem se servisním štítkem

3 Informace o právních předpisech

(ryté) 4 Kabel pro správu kabelů Uspořádání kabelů. 5 Tlačítko uvolnění stojanu Uvolnění stojanu z monitoru.

bezpečnostního zámku (zakoupeno samostatně).

Uveďte regulační schválení. Pokud potřebujete technickou podporu společnosti Dell, kontaktujte společnost Dell. Servisní značka je jedinečný alfanumerický identifikátor, který umožňuje servisním technikům společnosti Dell identifikovat hardwarové součásti v počítači a získat přístup k informacím o záruce.

Uveďte regulační schválení.

8 | O vašem monitoru

Pohled ze strany

Pohled zespoda, bez stojanu na monitor

2 3

SE2219H/SE2219HX

Popisek Popis Použití

1 Napájecí port Připojení napájecího kabelu monitoru. 2 HDMI port Pro připojení k počítači pomocí kabelu HDMI. 3 VGA port Pro připojení k počítači pomocí kabelu VGA.

O vašem monitoru | 9

Typ obrazovky Aktivní matrix-TFT LCD

Dell display manager

Ano

Typ panelu Přepínání v letadle Viditelná oblast Úhlopříčně 546.1 mm (21.5 pal. ) Aktivní oblast:

Horizontální Vertikální

Plocha

476.06 mm (18.74 pal.)

267.79 mm (10.54 pal.)

1274.84 cm

(197.52 pal.2) Rozteč 0,24795 mm Pixel na palec (PPI) 102 Úhel zobrazení:

Vertikální Horizontální

178 ° (typické)

178 ° (typické) Jas 250 cd / m2 (typické) Kontrastní poměr 1 000 až 1 (typické)

8 000 000 až 1 (dynamický kontrast) Obložení čelní desky Anti-oslnění s tvrdostí 3H Podsvícení LED světelný systém Doba odezvy (šedá až

šedá): Normální režim Rychlý mód

8 ms

5 ms Barevná hloubka 16,7 milionů barev Barevný rozsah CIE 1931 (72%)

compatibility

Kompatibilita správce zobrazení Dell

Připojení Jeden port VGA a jeden port HDMI 1.4 (HDCP 1.4) se

Šířka rámečku (okraj monitoru do aktivní oblasti)

Bezpečnost Zásuvka bezpečnostního zámku pro kabelový zámek

Rozsah úhlu -5° až 21°

SE2219H / SE2219HX

6,4 mm (horní) 6,4 mm (vlevo / vpravo) 20,5 mm (dole)

(volitelná výbava)

Speciÿkace rozlišení

Model SE2219H/SE2219HX

Rozsah horizontálního snímání

Rozsah vertikálního snímání

Maximální přednastavené rozlišení

30 kHz až 83 kHz (automatický)

56 Hz až 76 Hz (automatický)

1920 x 1080 při 60 Hz

Přednastavení uživatelských režimů

SE2219H/SE2219HX

Režimy zobrazení Horizontální

frekvence

(kHz)

VESA, 720 x 400 31,5 70,1 28,3 -/+ VESA, 640 x 480 31,5 60,0 25,2 -/- VESA, 640 x 480 37,5 75,0 31,5 -/- VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+ VESA, 1024 x 768 48,4 60,0 65,0 -/- VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+ VESA, 1280 x 1024 64,0 60,0 108,0 +/+ VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Vertikální

frekvence

(Hz)

Pixelové

hodiny (MHz)

Synchronizace

polarity

(Horizontální

/ Vertikální)

O vašem monitoru | 11

Elektrické speciÿkace

Model SE2219H/SE2219HX

Vstupní signály videa

Synchronizační vstupní signály

AC vstupní napětí / frekvence / proud

Zapínací proud 30A (120V AC vstup)

 Analogová RGB: 0,7 V ± 5%, vstupní impedance 75 ohmů

 HDMI 1.4 (HDCP 1.4), 600mV pro každou

diferenciální linku, vstupní impedance 100 ohmů na diferenciální pár

Oddělené horizontální a vertikální synchronizace, bez TTL úrovně bez polarity,

SOG (kompozitní SYNC na zelené) 100 VAC až 240 V / 50 Hz nebo 60 Hz ± 3 Hz / 1,5 A

60A (240V AC vstup)

Fyzikální vlastnosti

Model SE2219H/SE2219HX

signálového

Typ kabelu:

Analogové Digitální

Rozměry

(se

stojanem):

Výška 385,2 mm (15,17 in.) Šířka 488,9 mm (19,25 pal. ) Hloubka 152,8 mm (6,02 pal.) Rozměry

podstavce):

(bez Výška 294,7 mm (11,60 pal. )

Šířka 488,9 mm (19,25 pal. ) Hloubka 46,4 mm (1,83 pal. ) Rozměry stojanu: SE2219H / SE2219HX

Výška 171,6 mm (6,76 pal.) Šířka 249,0 mm (9,80 pal.)

D-Sub (VGA), 15 kolíků; HDMI, 19 kolíků

SE2219H/SE2219HX

12 | O vašem monitoru

Hloubka 152,8 mm (6,02 pal.) Hmotnost: SE2219H/SE2219HX

S obalem 4 Se sestavou stojanu a

kabely Bez montáže stojanu

a kabelů Hmotnost sestavy

stojanu

80 kg (10 58 lb)

3 45 kg (7 61 lb)

2 67 kg (5 89 lb)

0,52 kg (1,15 lb)

Environmentální charakteristiky

Model SE2219H/SE2219HX

Teplota: Provoz 0°C až 40°C (32°F až 104°F) Ne v provozu

Úložiště Přeprava

Vlhkost: Provoz 10% až 80 % (nekondenzující) Ne v provozu

Úložiště Přeprava

Nadmořská výška: Provozní

(maximám) Ne provozní

(maximám) Tepelné ztráty 68.2 BTU / hodina (maximám)

 -20°C až 60°C (-4°F až 140°F)  -20°C až 60°C (-4°F až 140°F)

 5% až 90% (nekondenzující)  5% až 90% (nekondenzující)

5 000 m (16 400 ft)

12 192 m (40 000 ft)

58,0 BTU / hod. (typické)

O vašem monitoru | 13

Režimy řízení spotřeby

Pokud je v daném počítači nainstalován software nebo videokarta vyhovující normě DPMTM organizace VESA, monitor automaticky snižuje svoji spotřebu energie, není-li

používán. Tento stav se nazývá režim úspory energie*. klávesnice, myši nebo jiných vstupních zařízení, monitor automaticky obnoví provoz. Následující tabulka uvádí spotřebu energie a signalizaci této funkce pro automatickou úsporu energie:

* Nulovou spotřebu energie v režimu vypnutí lze dosáhnout pouze odpojením napájecího kabelu od monitoru.

SE2219H/SE2219HX

Režimy VESA Horizontální

synchroniza ce

Normální provoz

Režim automatickéh o vypnutí

Vypnutí - - - Vyp. Méně než 0,3 W

Aktivní Aktivní Aktivní Bílá 20 W

Neaktivní Neaktivní Prázdný Bílý

Vertikální synchroniz ace

Pokud počítač rozpozná vstup z

Video Kontrolk

a napájení

(svítící)

Spot°eba energie

(maximám) 17 W (typicky) Méně než 0,5 W

Příkon Pon Celková spotřeba energie(TEC)

15.95 W

50.59 kWh

POZNÁMKA:

Pon: Příkon v zapnutém režimu měřený metodou testování Energy Star.

TEC: Celková spotřeba energie in kWh měřená metodou testování Energy Star.

Tento dokument je pouze informační a odráží laboratorní výkon. Konkrétní produkt může dosahovat odlišných výsledků v závislosti na objednaném softwaru, součástech a periferiích a nejsme povinni takové informace aktualizovat. Vzhledem k tomu by zákazník neměl spoléhat na tyto informace při rozhodování o elektrických tolerancích ani jinak. Neposkytujeme žádnou výslovnou a předpokládanou záruku přesnosti ani úplnosti.

14 | O vašem monitoru

OSD funguje pouze v normálním provozním režimu. Po stisknutí libovolného tlačítka v režimu aktivního vypnutí se zobrazí jedna z následujících zpráv:

SE2219H

SE2219HX

Dell 22 Monitor

The display will go into Power Save Mode in 4 minutes.

Dell 22 Monitor

The display will go into Power Save Mode in 4 minutes.

No HDMI cable

Aktivujte počítač a monitor pro přístup k OSD.

O vašem monitoru | 15

Funkce Plug and play

Monitor můžete nainstalovat do libovolného systému kompatibilního s Plug and Play. Monitor automaticky poskytuje počítačovému systému rozšířené identikační údaje displeje (EDID) pomocí protokolů datového kanálu (DDC), aby se mohl sám nakongurovat a optimalizovat nastavení monitoru. Většina instalací monitorů je automaticky, v případě potřeby můžete vybrat různá nastavení. Více informací o změně nastavení monitoru viz Obsluha vašeho monitoru.

Zásady kvality LCD a pixelů

Během procesu výroby LCD monitoru je normální, že jeden nebo více obrazových bodů se upevní v nezměněném stavu, který je těžko viditelný a neovlivňuje kvalitu zobrazení nebo použitelnost. Další informace o zásadách kvality monitoru a zásad společnosti Pixel naleznete na webu podpory společnosti Dell na adrese www.dell.com/support/monitors.

Pokyny k údržbě

Čištění vašeho monitoru

VAROVÁNÍ: Před čištěním monitoru odpojte napájecí kabel monitoru od elektrické zásuvky.

UPOZORNĚNÍ: Před čištěním monitoru si přečtěte a dodržte

Bezpečnostní pokyny .

Nejlepších postupů postupujte podle instrukcí uvedených v seznamu níže při rozbalení, čištění nebo manipulaci s monitorem:

 K čištění obrazovky lehce navlhčete měkkou čistou látku vodou. Je-li to možné,

použijte speciální tkaninu nebo roztok pro čištění obrazovky vhodný pro antistatic stlačený vzduch.

 Pro čištění monitoru použijte lehce navlhčenou látku. Nepoužívejte žádné prací

prostředky, protože některé čisticí prostředky nechávají mléčný lm na monitoru.

 Pokud při rozbalení monitoru zjistíte bílý prášek, otřete ho hadříkem. Chraňte svůj

monitor, protože černý monitor může být poškrábaný.

 Chcete-li zachovat nejlepší kvalitu obrazu na monitoru, použijte dynamicky se

měnící spořič obrazovky a vypněte monitor, když jej nepoužíváte.

ký nátěr. Nepoužívejte benzen, ředidlo, amoniak, abrazivní čističe nebo

16 | O vašem monitoru

Nastavení monitoru

Zapojení podstavce

POZNÁMKA: Stojan není připojen, když je monitor dodáván z továrny. POZNÁMKA: Následující postup platí pro stojan, který byl dodán s

monitorem.

Připojení stojanu k monitoru:

. Připojte nastavení stojanu k základně stojanu a poté utáhněte šroub na základně stojanu.

. Zarovnejte nastavení stojanu s drážkami na zadní straně monitoru.

Nastavení monitoru | 17

3. Posuňte sestavu stojanu, dokud nezapadne na místo.

18 | Nastavení monitoru

Připojení monitoru

VAROVÁNÍ: Než zahájíte jakékoli postupy uvedené v této části,

POZNÁMKA: Nepřipojujte všechny kabely k počítači současně.

připojením k monitoru vedli kabely do

postupujte dle části Bezpečnostní pokyny.

Doporučuje se, abyste před slotu pro správu kabelů.

Připojení monitoru k počítači:

1. Vypněte počítač a odpojte napájecí kabel.

2. Připojte kabel VGA, HDMI z monitoru k počítači.

Připojení kabelu VGA

Připojení kabelu HDMI

Nastavení monitoru | 19

Uspořádání kabelů

Pomocí slotu pro správu kabelů můžete připojit kabely připojené k monitoru.

Demontáž stojanu

POZNÁMKA: Aby se zabránilo poškrábání na obrazovce při demontáži podstavce, ujistěte se, že je monitor umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující postup platí pro stojan, který byl dodán s monitorem.

Demontáž stojanu:

1. Umístěte monitor na měkký hadřík nebo polštář podél stolu.

| Nastavení m

onitoru

2. Nakloňte stojan směrem dolů, abyste získali přístup k uvolňovacímu tlačítku.

3. Pomocí dlouhého šroubováku stiskněte uvolňovací tlačítko.

4. Při stisknutém uvolňovacím tlačítku vytáhněte stojan ven.

Nastavení monitoru | 21

Ovládání monitoru

Pomocí tohoto tlačítka můžete vybrat ze seznamu

Zapnutí monitoru

Stiskněte tlačítko a monitor zapněte.

Použití ovládacích prvků na předním panelu

Pomocí ovládacích tlačítek na dolním okraji monitoru upravte zobrazovaný snímek.

Následující tabulka popisuje ovládací tlačítka:

Ovládací tlačítka Popis

Přednastavený

režim

22 |

Jas / Kontrast

Ovládání monitoru

přednastavených režimů.

Přímý přístup k nabídce Brightness a Contrast (Jas a Kontrast).

Pevné bílé světlo indikuje, že je monitor zapnutý a funguje normálně. Blikající bílé světlo indikuje, že

Pomocí tlačítka Dolů můžete snížit hodnoty nebo se

Výstup

Tlačítko napájení

(s indikátorem stavu

napájení)

Spuštění nabídky OSD (OSD) nebo přístup k seznamu položek / možností položky nabídky. Další informace

naleznete v části Přístup k menu OSD.

Opuštění nebo návrat do hlavní nabídky OSD.

Zapnutí a vypnutí monitoru.

monitor je v úsporném režimu.

Ovládací prvky OSD

Pomocí tlačítek na spodní hraně monitoru upravte nastavení obrazu.

Ovládací tlačítka Popis

Nahoru

Dolů

Zpět

Pomocí tlačítka Nahoru můžete hodnoty zvýšit nebo se posunout nahoru v nabídce.

pohybovat dolů v nabídce.

Tlačítkem OK potvrďte výběr v nabídce

Použijte tlačítko Zpět pro návrat do předchozí nabídky.

Ovládání monitoru | 23

Použití nabídky OSD (OSD) Otevření nabídky OSD

POZNÁMKA: Jakékoli změny, které provedete, se automaticky uloží, když se přesunete do jiné nabídky, opustíte nabídku OSD nebo počkáte na automatické zavření nabídky OSD.

1. Pro zobrazení hlavního menu OSD stiskněte tlačítko .

Hlavní nabídka pro vstup HDMI

Dell 22 Monitor

Brightness / Contrast

Auto Adjust

Input Source

Color

Display

Personalize

Others

75%

. Stiskněte tlačítka a a procházejte mezi možnostmi nastavení. Během přesunu z

jedné ikony na druhou se zvýrazní název možnosti.

. Jednou stiskněte tlačítko a aktivujte označenou možnost.

. Stiskněte tlačítko a a vyberte požadovaný parametr.

. Stiskněte tlačítko a potom použijte tlačítka a , podle ukazatelů v menu a

proveďte své změny.

. Pro návrat do hlavního menu stiskněte tlačítko .

24 | Ovládání monitoru

Ikon

Menu a dílčí

a menu

Brightness/Con trast (Jas / Kontrast)

Popis

Tuto volbu použijte pro ovládání nastavení jasu nebo kontrastu.

Dell 22 Monitor

Brightness (Jas)

Contrasst (Kontrast)

Input Source

75%

Jas upravuje Brightness (Jas) podsvícení.

Stiskněte tlačítko a zvyšte jas a stiskněte tlačítko a snižte jas (min. 0, max. 100).

POZNÁMKA: Ruční nastavení jasu je zakázáno při zapnutí dynamického kontrastu.

Jas nejprve upravte a Contrast (Kontrast) nastavte pouze v případě, že je nutné další nastavení.

Stiskněte tlačítko a zvyšte kontrast a stiskněte tlačítko

a snižte kontrast (min. 0, max. 100).

Funkce kontrastu upravuje stupeň rozdílu mezi tmavostí a světlem na obrazovce.

Ovládání monitoru | 25

Adjust

Auto (Automatické nastavení)

Touto volbou aktivujte auto adjust (automatické nastavení) a upravte nabídku.

Dell 22 Monitor

Následující dialog se zobrazí na černé obrazovce, protože monitor se přizpůsobuje aktuálnímu vstupu:

Funkce Auto Adjustment (Automatické nastavení) umožňuje monitoru samočinně přizpůsobit příchozí videosignál. Po použití automatického přizpůsobení můžete monitor dále vyladit pomocí ovládacích prvků Pixel Clock (Hrubé) a Phase (Fine) v části Zobrazení.

POZNÁMKA: Auto Adjustment (Automatické nastavení) se neprovede, pokud stisknete tlačítko, pokud nejsou aktivní vstupní signály videa nebo připojené kabely. Tato možnost je k dispozici pouze při použití konektoru analogového (VGA).

Vstupní zdroj Pomocí nabídky input source (vstupního zdroje) můžete

přepínat mezi různými obrazovými signály, které mohou být připojeny k monitoru.

26 | Ovládání monitoru

SE2219H / SE2219HX: jeden VGA a jeden vstup HDMI

Dell 22 Monitor

Brightness / Contrast

Auto Adjust

Input Source

Color

Display

Personalize

Others

VGA

HDMI

Auto Select

Reset Input Source

VGA

HDMI

Při použití konektoru VGA stiskněte tlačítko vstupní zdroj VGA.

Při použití konektoru HDMI stiskněte tlačítko vstupní zdroj HDMI.

a vyberte

Ovládání monitoru | 27

Auto Select (Automatický výběr)

Resetovat vstupní zdroj

Zvolte možnost Auto Select (Automatický výběr) pro vyhledávání dostupných vstupních signálů.

Tuto možnost vyberte, chcete-li obnovit výchozí vstupní zdroj.

Color (Barva) Chcete-li upravit režim nastavení barev, použijte barvu.

Dell 22 Monitor

Auto Adjust

Color

Display

Preset Modes (Přednastavené režimy)

Když zvolíte režimy předvoleb, můžete ze seznamu vybrat ze seznamu Standard (Standardní), ComfortView (Pohodlné zobrazení), Movie (Film), Game (Hra), Warm (Teplé), Cold (Chladné) nebo Custom Color (Vlastní barvy).

 Standard (Standardní): Nahrává výchozí nastavení barev

 ComfortView: Snižuje úroveň modrého světla

 Nastavte obrazovku 20 ~ 28 palců (50 ~ 70 cm) od očí.

28 | Ovládání monitoru

monitoru. Toto je výchozí přednastavený režim.

vyzařovaného z obrazovky, aby vaše oči byly pohodlnější. P

OZNÁMKA: Chcete-li snížit riziko namáhání zraku a bolesti krku / paže / záda / ramena při používání monitoru po dlouhou dobu, doporučujeme:

 Často mrkejte, chcete-li navlhčit nebo namazat oči.  Proveďte pravidelné 20minutové přestávky každé dvě

hodiny.

 Dívejte se od monitoru a získejte pozor na vzdálený

objekt, který je vzdálen 20 stop, po dobu nejméně 20 sekund během přestávek.

 Během přestávek proveďte úseky pro uvolnění napětí v

krku / rameni / zádech / ramenou.

 Movie (Film): Nabízí barevné nastavení ideální pro lmy.  Game (Hra): Nahrává nastavení barev ideální pro většinu

herních aplikací.

 Warm (Teplé): Zvyšuje teplotu barev. Obrazovka je

teplejší s červeným / žlutým odstínem.

 Cold (Chladné):

objeví chlad

Snižuje teplotu barev. Na obrazovce se

nější modrý nádech.

 Custom Color (Vlastní barva: Umožňuje ručně upravit

nastavení barev.

Stiskněte tlačítka a a nastavte hodnoty tří barev (R, G, B) a vytvořte vlastní přednastavený režim.

Dell 22 Monitor

Ovládání monitoru | 29

Input Color Format (Vstupní formát barev)

Umožňuje nastavit režim vstupu videa na:

 R

GB: Tuto možnost vyberte, pokud je váš monitor připojen k počítači nebo DVD přehrávači pomocí kabelu HDMI.

PbPr: Tuto možnost vyberte, pokud přehrávač DVD

 Y

podporuje pouze výstup YPbPr.

Dell 22 Monitor

Preset Modes

Hue (Odstín) Tato funkce může posunout barvu obrazu na zelenou nebo

vou. Používá se k nastavení požadované barvy tónu

pleti. Použijte nebo a odstín nastavte od 0 do 100.

Stiskněte a zvyšte odstín zelené ve video snímku.

Stiskněte a zvyšte odstín POZNÁMKA: Nastavení hue (odstínu) je k dispozici pouze v

případě, že zvolíte režim předvolby

Saturation

Tato funkce může upravit sytost barev obrazu videa.

(Saturace)

Použijte tlačítka nebo a nastavte saturaci od 0 do

100.

30 | Ovládání monitoru

lové ve video snímku.

lmu nebo hry.

Stiskněte a zvyšte monochromní vzhled video snímku.

Stiskněte a zvyšte barevný odstín video snímku. POZNÁMKA: Nastavení sytosti je k dispozici pouze v

případě, že zvolíte režim předvolby Movie (Film) nebo Game (Hra).

Reset Color

Obnovte nastavení barvy monitoru na tovární nastavení. (Resetovat barvu)

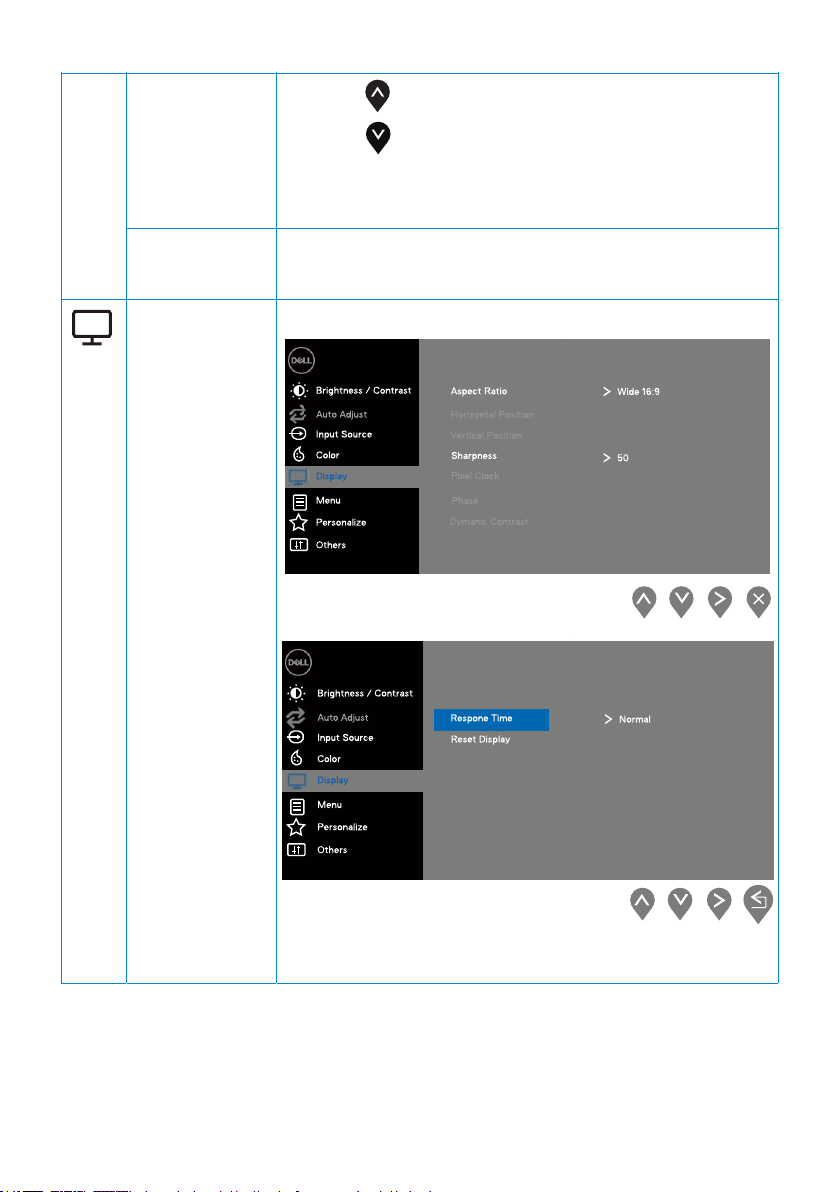

Display (Displej) Na úpravu obrázku použijte display (displej).

Dell 22 Monitor

Ovládání monitoru | 31

Aspect Ratio

(Poměr zobrazení)

Horizontal Position

(VGA input only)

(Vodorovná poloha

(Pouze vstup VGA))

Vertical Position

(VGA input only)

(Svislá poloha (Pouze vstup

VGA))

Upravte poměr obrazu na šířku 16: 9, 4: 3 nebo 5: 4.

K posunutí doleva nebo doprava použijte nebo . Minimum je '0' (-). Maximum je '100' (+).

K posunutí snímku nahoru a dolů použijte nebo . Minimum je '0' (-). Maximum je '100' (+).

32 | Ovládání monitoru

Sharpness

Díky této funkci může být obraz ostřejší nebo měkčí.

(VGA input

(Pouze vstup

Funkce Pixelové hodiny vám umožňuje přizpůsobit kvalitu

(VGA input

(Pouze vstup

Pokud se nepodaří uspokojivé výsledky pomocí nastavení

a vyberte dynamic contrast

Dynamic Contrast (Dynamický kontrast)

poskytuje vyšší kontrast, pokud vyberete režim předvolby

li obnovit výchozí nastavení

li upravit nastavení nabídky

(Ostrost)

Pixel Clock

only)

(Pixelové hodiny

VGA))

Phase

only)

(Fáze

VGA))

Dynamic Contrast

(Dynam. Kontrast)

Response Time

(Čas odezvy)

Reset Display

(Obnovit zobrazení)

Menu Zvolte tuto možnost, chcete-

Použijte tlačítka nebo a nastavte ostrost od 0 d 100.

obrazu na vašem monitoru podle vašich přání.

K nastavení nejlepší kvality snímku použijte tlačítka nebo

phase (fáze), použijte nastavení Pixel Clock (hrubé) a znovu

použijte funkci Phase (fine).

Umožňuje zvýšit úroveň kontrastu, aby byla zajištěna ostřejší

a podrobnější kvalita obrazu.

Stiskněte tlačítko

(dynamický kontrast) Zap. nebo Vyp.

POZNÁMKA:

filmu nebo hry.

Umožňuje vybrat mezi možnostmi Normální (8 ms), Rychlá

(5 ms).

Tuto volbu vyberte, chcete-

zobrazení.

OSD, například jazyky OSD, časové údaje, menu zůstane na

obrazovce a tak dále.

Ovládání monitoru | 33

Dell 22 Monitor

Color

(Language)

Jazyk

Transparency

(Transparentno st)

Timer

(Časovač)

Reset Menu

(Resetovat menu)

Personalization (Personalizace)

Jazykové možnosti nastavují zobrazení OSD na jeden z osmi

languages (jazyků) (angličtina, španělština, francouzština,

němčina, portugalština, ruština, zjednodušená čínština nebo

japonština).

Tuto možnost nastavte ke změně průhlednosti pomocí

tlačítek nebo , od 0 do 100.

Čas přidržení OSD: nastaví dobu, OSD zůstane aktivní po

posledním stisknutí tlačítka.

Použijte tlačítka nebo k nastavení posuvníku v

krocích po 1 sekundě, od 5 do 60 sekund.

Obnovte všechna nastavení OSD na přednastavené hodnoty.

Umožňuje zvolit funkci z Shortcut key 1 (Klávesové Zkratky

1), Shortcut key 2 (Klávesové Zkratky 2), Power Button LED

(LED Tlačítka Napájení) nebo Reset Personalization

(Resetování Přizpůsobení), Preset Modes (Přednastavených

Režimů) nebo Brightness/Contrast (Jasu / Kontrastu) a

34 | Ovládání monitoru

Dell 22 Monitor

Shortcut Key 1

(Klávesová zkratka 1)

Shortcut Key 2

(Klávesová zkratka 2)

Power Button LED

(LED kontrolka napájení)

Reset Personalization

(Obnovit personalizaci)

Umožňuje vybrat jednu z následujících možností: Preset

Modes (Přednastavené režimy), Brightness/Contrast (Jas /

Kontrast), Auto Adjust (Automatické NastavenÍ), Input

Source (VstupnÍ Zdroj), Aspect Ratio (Poměr Stran), pro

nastavení shortcut key 1 (klávesové zkratky 1).

Umožňuje vybrat jednu z následujících možností: Preset

Modes (Přednastavené Režimy), Brightness/Contrast (Jas /

Kontrast), Auto Adjust (Automatické NastavenÍ), Input

Source (Vstupní Zdroj), Aspect Ratio (Poměr Stran), pro

nastavení shortcut key 2（ klávesové zkratky 2）.

Umožňuje nastavit indikátor LED napájení během zapnutí

nebo vypnutí během aktivního režimu, aby se šetřila energie.

Umožňuje obnovit výchozí nastavení klávesové zkratky.

Ovládání monitoru | 35

Others

(Ostatní)

Dell 22 Monitor

Display Info

(Informace o displeji)

Stisknutím zobrazíte informace o displeji.

Dell 22 Monitor

36 | Ovládání monitoru

Dell 22 Monitor

DDC/CI DDC / CI (Zobrazení datového kanálu / příkazového

rozhraní) umožňuje upravit nastavení monitoru pomocí

softwaru v počítači. Chcete-li tuto funkci vypnout, vyberte

možnost Vypnuto.

Povolte tuto funkci pro nejlepší uživatelský zážitek a

optimální výkon monitoru.

Dell 22 Monitor

Brightness / Contrast

Auto Adjust

Input Source

Color

Display

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

Ovládání monitoru | 37

LCD Conditioning

(LCD opravu a)

závislosti na stupni uchování snímku může trvat určitý čas,

než běží program. Chcete-li zahájit LCD Conditioning

(úpravu LCD displeje), select On (zvolte Zapnuto).

Dell 22 Monitor

Brightness / Contrast

Auto Adjust

Input Source

Color

Display

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

Servisní štítek Zobrazte číslo servisního štítku na monitoru.

Dell 22 Monitor

Brightness / Contrast

Auto Adjust

Input Source

Color

Display

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

O

ABCDEFG

Reset jiný Obnovte všechna nastavení v nabídce nastavení Ostatní na

výchozí tovární hodnoty. Tovární

Obnovte všechna nastavení na tovární nastavení. nastavení

38 | Ovládání monitoru

POZNÁMKA: Monitor má vestavěnou funkci pro automatickou kalibraci jasu, která kompenzuje stárnutí LED.

Pokud je funkce dynamického kontrastu zapnuta (v režimech Movie nebo Game preset), ruční nastavení jasu je deaktivováno.

To allow manual adjustment of brightness, the Dynamic Contrast

Do you want to continue?

Yes

To allow manual adjustment of brightness, the Dynamic Contrast

Do you want to continue?

Yes

SE2219H

SE2219HX

Před vypnutím funkce DDC / CI se zobrazí následující zpráva.

22 Monitor

will be disabled.

22 Monitor

Yes

SE2219H

SE2219HX

40 | Ovládání monitoru

Když se monitor přepne do režimu úspory energie, zobrazí se následující zpráva.

SE2219H

Dell 22 Monitor

SE2219HX

Dell 22 Monitor

Ovládání monitoru | 41

Pokud není připojen kabel VGA nebo HDMI , objeví se plovoucí dialogové okno, jak je znázorněno níže. Po uplynutí 4 minut se do monitoru přepne do úsporného režimu.

SE2219H

Dell 22 Monitor

No VGA Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/SE2219H

SE2219HX

Dell 22 Monitor

No HDMI Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/SE2219HX

SE2219H

SE2219HX

See Troubleshooting for more information.

42 | Ovládání monitoru

Nastavení monitoru

Nastavení rozlišení displeje na 1920 x 1080

Pro dosažení nejlepšího výkonu nastavte rozlišení displeje na 1920 x 1080 pixelů následujícím postupem:

Ve Windows 7:

Klepněte pravým tlačítkem myši na pracovní plochu a klikněte na (Rozlišení obrazovky).

Klikněte na rozevírací nabídku možnost 1920 x 1080.

Klikněte na tlačítko

Ve Windows 8 nebo Windows 8.1:

1. Chcete-li přepnout na klasickou plochu, vyberte plošku.

2. Klepněte pravým tlačítkem myši na pracovní plochu a klikněte na Screen Resolution (Rozlišení obrazovky).

3. Klikněte na rozevírací nabídku Screen Resolution (Rozlišení obrazovky) a vyberte možnost 1920 x 1080.

4. Klikněte na tlačítko OK.

Ve Windows 10:

1. Klepněte pravým tlačítkem myši na plochu a klepněte na položku Display Settings

(Nastavení zobrazení).

2. Klepněte na tlačítko Advanced Display Settings (Upřesnit nastavení zobrazení).

3. Klepněte na rozbalovací nabídku v části Resolution (Rozlišení) a vyberte položku

1920 × 1080

4. Klikněte na Apply (Použít).

OK.

Screen Resolution (Rozlišení obrazovky) a vyberte

Screen Resolution

Pokud se jako volitelné řešení nezobrazuje doporučené rozlišení, může být nutné aktualizovat grafický ovladač. Chcete-li aktualizovat grafický ovladač, použijte jednu z následujících metod:

Počítač Dell

1. Přejděte na www.dell.com/support, a zadejte svůj servisní štítek, a stáhněte si

nejnovější ovladač pro vaši grafickou kartu.

2. Po instalaci ovladačů grafického adaptéru se pokuste znovu nastavit rozlišení na 1920 x 1080.

POZNÁMKA: Pokud nemůžete nastavit rozlišení na 1920 x 1080, obraťte

se na společnost Dell a požádejte o grafický adaptér, který podporuje tato řešení.

Ovládání monitoru | 43

Počítač, který není od společnosti Dell

Ve Windows 7:

1. Klepněte pravým tlačítkem myši na plochu a klepněte na položku Personalization

(Personalizace).

2. Klikněte na tlačítko Change Display Settings (Změnit nastavení zobrazení).

3. Klikněte na tlačítko Advanced Settings (Pokročilé nastavení).

4. Identifikujte dodavatele grafického ovladače z popisu v horní části okna (např. NVIDIA,

AMD, Intel atd.).

5. Informace o aktualizovaném ovladači naleznete na webové stránce poskytovatele

grafických karet (například

6. Po instalaci ovladačů grafického adaptéru se pokuste znovu nastavit rozlišení na 1920

x 1080.

Ve Windows 8 nebo Windows 8.1:

1. Chcete-li přepnout na klasickou plochu, vyberte plošku.

2. Klepněte pravým tlačítkem myši na plochu a klepněte na položku Personalization

(Personalizace).

3. Klikněte na tlačítko Change Display Settings (Změnit nastavení zobrazení).

4. Klikněte na tlačítko Advanced Settings (Pokročilé nastavení).

5. Identifikujte dodavatele grafického ovladače z popisu v horní části okna (např. NVIDIA,

AMD, Intel atd.).

6. Informace o aktualizovaném ovladači naleznete na webové stránce poskytovatele

grafických karet (například

7. Po instalaci ovladačů grafického adaptéru se pokuste znovu nastavit rozlišení na 1920

x 1080.

www.AMD.com nebo www.NVIDIA.com).

Ve Windows 10:

1. Klepněte pravým tlačítkem myši na plochu a klepněte na položku Display Settings

(Nastavení zobrazení).

2. Klepněte na tlačítko Advanced Display Settings (Pokročilé nastavení zobrazení).

3. Klikněte na Display adapter properties (Zobrazit vlastnosti adaptéru).

4. Identifikujte dodavatele grafického ovladače z popisu v horní části okna (např. NVIDIA,

AMD, Intel atd.).

5. Informace o aktualizovaném ovladači naleznete na webové stránce poskytovatele

grafických karet (například

6. Po instalaci ovladačů grafického adaptéru se pokuste znovu nastavit rozlišení na 1920

x 1080.

www.AMD.com nebo www.NVIDIA.com).

POZNÁMKA: Pokud nemůžete nastavit doporučené rozlišení, obraťte se

na výrobce počítače nebo zvažte nákup grafického adaptéru, který podporuje rozlišení videa.

44 | Ovládání monitoru

Použití náklonu

Monitor můžete naklonit pro nejpohodlnější úhel pohledu.

POZNÁMKA: Stojan není připojen, když je monitor dodáván z továrny.

Ovládání monitoru | 45

Odstraňování problémů

VAROVÁNÍ: Než zahájíte jakékoli postupy uvedené v této části, postupujte

dle části Bezpečnostní pokyny.

Vlastní test

Monitor poskytuje funkci automatického testování, která umožňuje zkontrolovat, zda monitor funguje správně. Pokud je váš monitor a počítač správně připojeny, ale obrazovka monitoru zůstává tmavá, spusťte automatický test monitoru následujícím postupem:

1. Zapněte počítač i monitor.

2. Odpojte všechny video kabely od monitoru. Tímto způsobem počítač nemusí být zapojen.

3. Zapněte monitor.

Pokud monitor pracuje správně, detekuje, že není signál a zobrazí se jedna z následujících zpráv. Během režimu automatického testování zůstává kontrolka napájení bílá.

46 | Odstraňování problémů

POZNÁMKA: Toto pole se objeví také při běžném provozu systému,

když je kabel videa odpojen nebo poškozen.

4. Vypněte monitor a znovu připojte video kabel; poté zapněte počítač a monitor.

Pokud po odpojení kabelů zůstane monitor tmavý, zkontrolujte ovladač videa a počítač.

Zabudovaná diagnostika

Monitor má vestavěný diagnostický nástroj, který vám pomůže zjistit, zda je nějaká abnormalita obrazovky, která se vyskytuje, neodmyslitelným problémem s monitorem

nebo s počítačem a grackou kartou.

POZNÁMKA: Vestavěnou diagnostiku můžete spustit pouze tehdy, když je videokabel odpojen a monitor je v režimu automatického testování.

Odstraňování problémů | 47

Popisek Popis

1 Tlačítko 1

Spuštění vestavěné diagnostiky:

1. Ujistěte se, že obrazovka je čistá (žádné částice prachu na povrchu obrazovky).

2. Odpojte video kabel y) ze zadní strany počítače nebo monitoru. Monitor pak přejde do režimu automatického testování.

3. Stiskněte a podržte tlačítko 1 po dobu 5 sekund. Objeví se šedá obrazovka.

4. Pečlivě zkontrolujte, zda neobsahuje abnormality.

5. Opět stiskněte tlačítko 1 na spodní straně monitoru. Barva obrazovky se změní na červenou barvu.

6. Zkontrolujte, zda se na displeji neobjeví abnormality.

7. Opakujte kroky 5 a 6, abyste zkontrolovali zobrazení v zelené, modré, černé, bílé a textové obrazovce.

48 | Odstraňování problémů

Běžné problémy

monitor a počítač, je

(Factory Reset).

Přemístěte monitor a proveďte test v jiné místnosti.

(Factory Reset).

Následující tabulka obsahuje obecné informace o běžných problémech s monitorem, na které se můžete setkat, ao možných řešeních:

Běžné příznaky Možné řešení

LED dioda Video / Power není vypnutá

Žádný indikátor Video / napájení není zapnutý

Špatné zaostření  Odstraňte prodlužovací video kabely.

Chvějící se video  Monitor resetujte na tovární nastavení

Chybějící pixely  Zapnutí a vypnutí cyklu napájení.

Zaseknuté pixely  Zapnutí a vypnutí cyklu napájení.

Problémy s jasem  Monitor resetujte na tovární nastavení

Geometrické zkreslení  Monitor resetujte na tovární nastavení

Horizontální / vertikální čáry

 Ujistěte se, že videokabel, který propojuje

správně připojen a zajištěn.

 Ověřte, že síťová zásuvka funguje správně pomocí jiných elektrických

zařízení.

 Ujistěte se, že je stisknuto tlačítko napájení.  Ujistěte se, že je vybrán správný vstupní zdroj prostřednictvím menu

Vstupní zdroj .

 Zvýšení jasu a kontrastu pomocí OSD.  Proveďte kontrolu funkce automatického testu monitoru.  Zkontrolujte, zda jsou v konektoru video kabelu ohnuté nebo zlomené

kolíky.

 Spusťte vestavěnou diagnostiku.  Ujistěte se, že je vybrán správný vstupní zdroj prostřednictvím menu

Vstupní zdroj .

 Monitor resetujte na tovární nastavení  Změňte rozlišení videa na správný poměr stran.

 Zkontrolujte environmentální faktory.



 Pixel, který je trvale vypnutý, je přirozenou vadou, která se může

objevit v technologii LCD.

 Další informace o zásadách kvality monitoru a zásad společnosti Pixel

naleznete na webu technické podpory společnosti Dell na adrese:

www.dell.com/support/monitors.

 Pixel, který je trvale vypnutý, je přirozenou vadou, která se může

objevit v technologii LCD.

Další informace o zásadách kvality monitoru a zásad společnosti Pixel

naleznete na webu technické podpory společnosti Dell na adrese:

www.dell.com/support/monitors.

 Upravte nastavení jasu a kontrastu pomocí OSD.

 Nastavte horizontální a vertikální ovládání přes OSD.  Monitor resetujte na tovární nastavení  Proveďte kontrolu funkce automatického testu monitoru a zjistěte,

zda jsou tyto linky také v režimu automatického testování.

Odstraňování problémů | 49

 Zkontrolujte, zda jsou v konektoru video kabelu ohnuté nebo zlomené

Problémy se

(Factory Reset).

Otázky týkající se

(Factory Reset).

Color Setting Mode (Režim nastavení barvy) v OSD

Graphics (Grafika)

Video (Video), v

Preset Modes (Režim předvolby)

Color

Settings (Nastavení barvy).

R/G/B

Custom

Color (Vlastní barva)

Color Settings (Nastavení

barvy).

Input Color Format (Vstupní formát barev)

RGB

YPbPr

Collor Settings (Nastavení barvy).

Zachování obrazu ze statického obrazu, který

Video ghosting nebo

Response Time (Čas odezvy)

Display (Displej) na

Fast (Rychlý)

Normal (Normální),

kolíky.

 Spusťte vestavěnou diagnostiku.

synchronizací

 Monitor resetujte na tovární nastavení  Proveďte kontrolu funkcí automatického testu monitoru a zjistěte, zda

se v režimu automatického testování zobrazí kódovaná obrazovka.

 Zkontrolujte, zda jsou v konektoru video kabelu ohnuté nebo zlomené

kolíky.

 Restartujte počítač v nouzovém režimu.

bezpečnosti

 Neprovádějte žádný krok při odstraňování problémů.  Okamžitě kontaktujte společnost Dell.

Přerušované problémy  Ujistěte se, že video kabel, který je připojen k počítači, je správně

připojen a je bezpečný.

 Monitor resetujte na tovární nastavení  Proveďte kontrolu funkčnosti automatického testu monitoru, abyste

zjistili, zda se vyskytne přerušovaný problém v režimu automatického testování.

Chybějící barva  Proveďte kontrolu funkce automatického testu monitoru.

 Ujistěte se, že video kabel, který je připojen k počítači, je správně

připojen a je bezpečný.

 Zkontrolujte, zda jsou v konektoru video kabelu ohnuté nebo zlomené

kolíky.

Špatná barva  Změňte

Nastavení barvy na

nebo

závislosti na aplikaci.

 Zkuste různé

Upravte hodnotu

v OSD

v nastavení OSD

 Změňte

nebo

v OSD

 Spusťte vestavěnou diagnostiku.  Použijte funkci Řízení spotřeby k vypnutí monitoru kdykoli nepoužíváte

(více informací viz Režimy řízení spotřeby.

zůstane na monitoru po dlouhou dobu

překročení

 Můžete také použít dynamicky se měnící spořič obrazovky.

 Změňte

nebo

v OSD v závislosti na vaší aplikaci a

požití.

50 | Odstraňování problémů

Problémy specifické pro daný produkt

Obraz na obrazovce je

Aspect Ratio (Poměr zobrazení)

Display (Displej)

(Factory Reset (Reset na

tovární nastavení)).

Monitor nelze nastavit

Vypněte monitor, odpojte napájecí kabel, zapojte jej zpět a poté

Žádný vstupní signál při

Zkontrolujte zdroj signálu. Ujistěte se, že počítač není v

ím nebo spánkovém režimu přesunutím myši nebo

Specifické příznaky Možné řešení

příliš malý

 Zkontrolujte nastavení

OSD.

 Monitor resetujte na tovární nastavení

v nastavení

pomocí tlačítek na spodní straně panelu.

stisknutí ovládacích prvků uživatele

Obraz neplní celou obrazovku



zapněte monitor.



pohotovostn stisknutím libovolného tlačítka na klávesnici.

 Zkontrolujte, zda je videokabel správně zapojen. V případě potřeby

odpojte a znovu připojte video kabel.

 Resetujte počítač nebo přehrávač videa.  Vzhledem k různým formátům videa (poměr stran) DVD se může

monitor zobrazit na celé obrazovce.

 Spusťte vestavěnou diagnostiku.

Odstraňování problémů | 51

Příloha

Bezpečnostní instrukce

VAROVÁNÍ: Používání jiných ovládacích prvků, úprav nebo postupů,

než které jsou uvedeny v této dokumentaci, může způsobit vystavení šokům, elektrickým nebezpečím a / nebo mechanickým nebezpečím.

Informace o bezpečnostních pokynech naleznete v Průvodci informací o výrobku.

Upozornění FCC (pouze USA) a další informace o právních předpisech

Informace o oznámení FCC a dalších regulačních informacích naleznete v souladu s předpisy na www.dell.com/regulatory_compliance.

Kontakt - Dell

Pro zákazníky ve Spojených státech volejte 800-WWW-DELL (800-999-3355).

POZNÁMKA: Pokud nemáte aktivní připojení k Internetu, najdete kontaktní informace na nákupní faktuře, obalu, faktuře nebo v katalogu produktů společnosti Dell.

Společnost Dell nabízí několik možností podpory a servisu na bázi telefonů a telefonů. Dostupnost se liší podle země a produktu a některé služby nemusí být k dispozici ve vaší oblasti.

Chcete-li získat online obsah podpory monitoru:

1. Viz www.dell.com/support/monitors.

Obraťte se na společnost Dell na otázky týkající se prodeje, technické podpory nebo služeb zákazníkům:

1. Viz www.dell.com/support.

2. Ověřte svou zemi nebo oblast v rozbalovací nabídce Vybrat zemi / oblast v dolní

části stránky.

3. Klikněte na odkaz Kontaktujte nás v levé části stránky.

4. Vyberte příslušný odkaz na službu nebo podporu podle vaší potřeby.

5. Vyberte způsob, jak kontaktovat společnost Dell.

VAROVÁNÍ: U displejů s lesklými rámečky by uživatel měl zvážit

umístění displeje, protože rámeček může způsobit rušivé odrazy od okolních světlých a světlých povrchů.

52 | Příloha

Přiřazení pinů

15kolíkový konektor D-Sub

Počet pinů Přiřazení signálu

1 Video-Červená 2 Video-Zelená 3 Video-Modrá 4 GND 5 Vlastní test 6 GND-R 7 GND-G 8 GND-B 9 DDC +5 V

10 GND-sync

11 GND 12 DDC data 13 H-sync 14 V-sync

15 Hodiny DDC

Příloha | 53

Přiřazení pinů

19pinový konektor HDMI

Počet pinů Přiřazení signálu

1 TMDS DATA 2+ 2 TMDS DATA 2 SHIELD 3 TMDS DATA 2- 4 TMDS DATA 1+ 5 TMDS DATA 1 SHIELD 6 TMDS DATA 1- 7 TMDS DATA 0+ 8 TMDS DATA 0 SHIELD 9 TMDS DATA 0-

10 TMDS CLOCK+

11 TMDS CLOCK SHIELD 12 TMDS CLOCK- 13 CEC 14 Vyhrazeno (NK na zařízení)

15 HODINY DDC (SCL) 16 DATA DDC (SDA)

17 Uzemnění DDC/CEC

18 +5V POWER 19 DETEKCE HORKÉHO KONEKTORU

54 | Příloha

Dell SE2219H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

O vašem monitoru

Obsah balení

Funkce produktu

Určení funkcí a ovládacích prvků

Funkce Plug and play

Zásady kvality LCD a pixelů

Pokyny k údržbě

Nastavení monitoru

Zapojení podstavce

Připojení monitoru

Uspořádání kabelů

Demontáž stojanu

Ovládání monitoru

Zapnutí monitoru

Použití ovládacích prvků na předním panelu

Nastavení monitoru

Použití náklonu

Odstraňování problémů

Vlastní test

Běžné problémy

Problémy specifické pro daný produkt

Příloha

Upozornění FCC (pouze USA) a další informace o právních předpisech

Kontakt - Dell

Přiřazení pinů
