Om advarsler
ADVARSEL: ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.

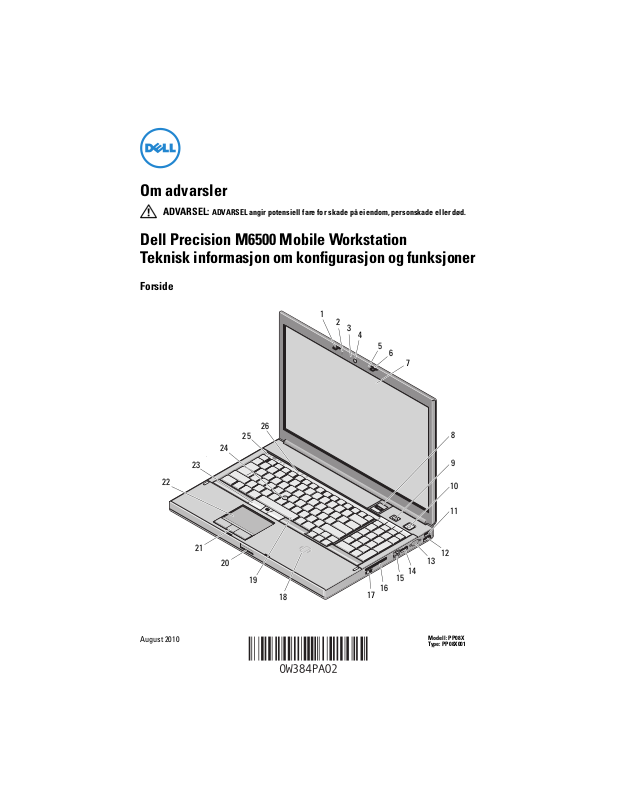

Dell Precision M6500 Mobile Workstation
Teknisk informasjon om konfigurasjon og funksjoner
Forside
1
2
3
4
5
6
7
22
August 2010
23
21
24
20
25
19
26
18
17
16
15
14
12
13
Modell: PP08X
Type: PP08X001
8
9
10
11
Page 2
1 skjermlås 2 mikrofon
3 kameralampe (tilleggsutstyr) 4 kamera (ekstratilbehør)
5 mikrofon 6 skjermlås
7 skjerm 8 fingeravtrykksleser (tilleggsutstyr)
9 Precision ON-knapp 10 strømknapp
11 USB 2.0 12 USB/eSATA-kontakt
13 VGA-kontakt 14 DisplayPort
15 nettverkskontakt 16 ExpressCard-spor
17 bryter for trådløs tilkobling 18 kontaktfritt smartkort (tilleggsutstyr)
19 tastatur 20 utløserknapp for skjermlås
21 knapper på styreplate (3) 22 styreplate/navigeringsplate
23 styrepinneknapper (3) 24 styrepinne
25 enhetsstatuslamper 26 statuslamper for tastatur
Bak
13
1
2
3
12
11
7
8
4
5
6
9
10
Page 3
1 tospors smartkortleser og spor for
PC-kortleser
3 spor for 8-i-1-kortleser 4 lampe for batteristatus
5 av/på-lampe 6 USB 3.0-kontakter (2)
7 line-out/hodetelefonkontakt 8 kontakt for linje inn / mikrofon
9 IEEE 1394-port (6-pinners, med strøm) 10 åpning for sikkerhetskabel
11 kjølespalter 12 kontakt for strømadapter
13 kjølespalter
2 optisk stasjon
Hurtigoppsett
ADVARSEL: Før du begynner på noen av prosedyrene i denne delen, må du lese
sikkerhetsinformasjonen som fulgte med datamaskinen. Du finner mer informasjon om gode
rutiner på www.dell.com/regulatory_compliance.
ADVARSEL: Strømadapteren fungerer med stikkontakter over hele verden. Strømkontakter og
grenuttak kan imidlertid variere fra land til land. Hvis du bruker en ledning som ikke er
kompatibel, eller kobler ledningen feil til grenuttaket eller stikkontakten, kan det oppstå brann
eller skader på utstyret.
FORHOLDSREGEL: Når du skal koble strømadapterkabelen fra datamaskinen, tar du tak i
støpselet, og ikke i selve kabelen, og trekker bestemt, men forsiktig, for å unngå å skade
kabelen. Når du vikler opp strømadapterkabelen, må du passe på at du følger vinkelen til
støpselet på strømadapteren, for å unngå å skade kabelen.
MERK: Noen enheter følger kanskje ikke med hvis du ikke bestilte dem.
Koble strømadapteren til kontakten for
1
strømadapteren på datamaskinen og til
stikkontakten.
2
Koble til nettverkskabelen (tilleggsutstyr).
Page 4
Koble til USB-enheter, for eksempel mus
3
eller tastatur (tilleggsutstyr).
5
Åpne datamaskinskjermen og trykk på strømknappen for å slå på datamaskinen.
4
Koble til IEEE 1394-enheter, for eksempel en
1394-harddisk (tilleggsutstyr).
MERK: Det anbefales at du slår datamaskinen på og av minst én gang før du installerer
eventuelle kort eller kobler datamaskinen til en dokkenhet eller en annen ekstern enhet,
for eksempel en skriver.
Page 5
Spesifikasjoner
MERK: Tilbudene kan variere fra region til region. Følgende spesifikasjoner er bare dem som
loven krever at skal følge med datamaskinen. Hvis du vil ha mer informasjon om datamaskinens
konfigurasjon, klikker du Start→ Hjelp og støtte og velger alternativet for å vise informasjon om
datamaskinen.
Systeminformasjon
Brikkesett Mobile Intel PM55 Express-brikkesett
Prosessor
Prosessor Intel Core i5-520M Dual Core (tokjerneprosessor)
Intel Core i5-540M Dual Core (tokjerneprosessor)
Intel Core i7-620M Dual Core (tokjerneprosessor)
Intel Core i7-740QM Quad-Core (firekjerneprosessor)
Intel Core i7-840QM Quad-Core (firekjerneprosessor)
Intel Core i7-940XM Quad-Core Extreme (firekjerneprosessor)
Skjerm/video
Videotype Diskret
Databuss PCI-Express x16 Gen 2-kompatibel
Videokontroller og minne NVIDIA Quadro FX 3800M (1 GB GDDR3-grafikkminne)
NVIDIA Quadro FX 2800M (1 GB GDDR3-grafikkminne)
AMD ATI FirePro M7820 (1GB GDDR5-grafikkminne)
Minne
Minnekontakt fire SODIMM-kontakter
Minnekapasitet Kompatibel for 1 GB, 2 GB, 4 GB og 8GB
Minnetype DDR3, 1067 MHz / 1333 MHz / 1600 MHz
MERK: Datamaskiner levert med Intel Core i5-520M/540M eller
Intel Core i7-620 M støtter bare to minnekontakter.
MERK: DDR3-minnekonfigurasjoner på 1600 MHz er foreløpig
begrenset til 8 GB.
Minimumsminne 2 GB
Maksimumsminne 32 GB
Page 6
Smartkort (med kontaktfrifunksjon som tilleggsutstyr)
Lese-/skrivefunksjonalitet Støtter ISO-7816-3 (asynkron og synkron type I og II),
ISO7816-12
Kort som støttes 1,8 V, 3 V og 5 V
Programteknologi som støttes Java-kort
Grensesnitthastighet 9600–115 200 bps
EMV-nivå nivå 1-sertifisert
WHQL-sertifisering PC/SC
Batteri
Type 9-cellers smart litium-ion (90 W/t)
Mål:
Dybde
Høyde
Spenning
85 mm (3,34 tommer)
23 mm (0,90 tommer)
11,1 V
Temperaturområde:
Ved bruk
Ikke i bruk
0°C til 35 °C
-40 °C til 65 °C
Klokkebatteri 3 V CR2032 litium
Nettstrømadapter
Type 210/240 W
Inngangsspenning 100–240 V AC
Inngangsstrøm (maks.):
210 W
240 W
3,2 A
3,5 A
Inngangsfrekvens 50–60 Hz
Utgangsstrøm:
210 W
240 W
10,8 A
12,3 A
Nominell utgangsspenning 19,50 V ls
Page 7
Nettstrømadapter (Forts)
Temperaturområde:
Ved bruk
Ikke i bruk
Fysiske dimensjoner
Høyde
Bredde
Dybde
Vekt (
med et 9-cellers batteri) minimumsvekt er 3,81 kg
Miljø
Temperaturområde
Ved bruk
Ikke i bruk
Relativ fuktighet (maks.)
Ved bruk
Ikke i bruk
0 °C til 40 °C
-40 °C til 65 °C
38,50 mm (1,52 tommer)
393 mm (15,47 tommer)
280,50 mm (11,04 tommer)
0 °C til 35 °C
-40 °C til 65 °C
10 % til 90 % (ikke-kondenserende)
5 % til 95 % (ikke-kondenserende)
Page 8
Finne mer informasjon og ressurser
Hvis du må Se
finne informasjon om de beste
fremgangsmåtene når det gjelder sikkerhet
på datamaskinen, kan du lese
Garantiinformasjon, Vilkår og betingelser (bare i
USA), Sikkerhetsinstruksjoner, Opplysninger om
forskrifter, Informasjon om ergonomi,
og Lisensavtale for sluttbruker
dokumentene om sikkerhet og forskrifter som
fulgte med datamaskinen, og hjemmesiden for
overholdelse av forskrifter på
www.dell.com/regulatory_compliance.
__________________
Informasjonen i dette dokumentet kan endres uten varsel.
© 2009-2010 Dell Inc. Med enerett. Trykt i Polen.
Reproduksjon av dette materialet i enhver form er strengt forbudt uten skriftlig tillatelse fra Dell Inc.
Varemerker som brukes i denne teksten: Dell™, DELL-logoen, Dell Precision™ og Precision ON™ er
varemerker som tilhører Dell Inc.; Blu-ray Disc™ er et varemerke som tilhører Blu-ray Disc Association;
®
er et registrert varemerke og Core™ er et varemerke som tilhører Intel Corporation i USA og andre
Intel
land, og ATI FirePro™ er et varemerke som tilhører Advanced Micro Devices, Inc.
Andre varemerker og varenavn kan brukes i dette dokumentet som en henvisning til institusjonene som
innehar rettighetene til merkene og navnene, eller til produktene deres. Dell Inc. fraskriver seg eierinteresse
for varemerker og navn som ikke er dets egne.
