Informacja o ostrzeżeniach
OSTRZEŻENIE: Napis OSTRZEŻENIE informuje o sytuacjach, w których
występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci.
Dell Precision M6500 Mobile Workstation
Instrukcja konfiguracji oraz funkcje
komputera

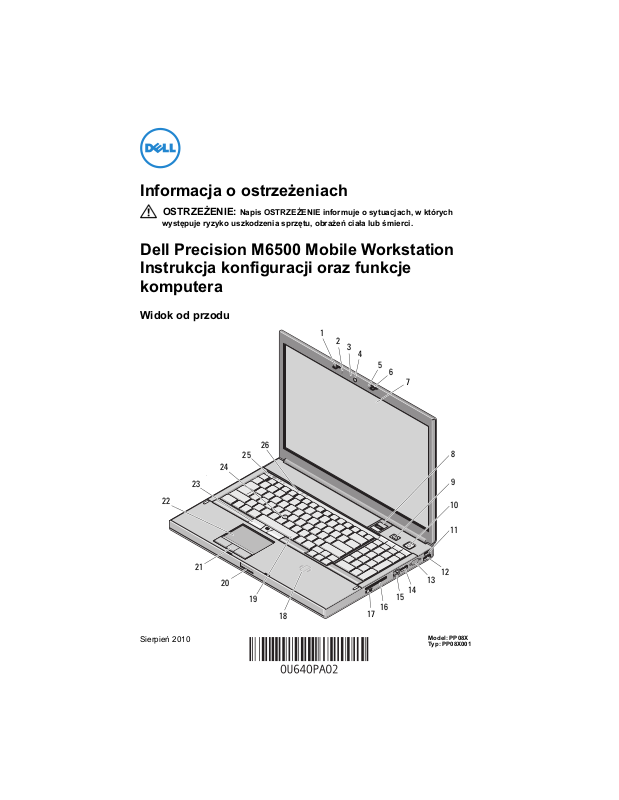

Widok od przodu
1
2
3
4
5
6
7
22
Sierpień 2010
23
21
24
20
25
19
26
18
17
16
15
14
8
9
10
11
12
13
Model: PP08X
Typ: PP08X001
1 zatrzask wyświetlacza 2 mikrofon
3 lampka LED kamery (opcjonalna) 4 kamera (opcjonalna)
5 mikrofon 6 zatrzask wyświetlacza
7 wyświetlacz 8 czytnik odcisków palców (opcjonalny)
9 przycisk ON Precision 10 przycisk zasilania
11 USB 2.0 12 złącze USB/eSATA
13 złącze VGA 14 złącze DisplayPort
15 złącze sieciowe 16 gniazdo karty ExpressCard
17 przełącznik łączności bezprzewodowej 18 bezdotykowa karta inteligentna
(opcjonalna)
19 klawiatura 20 przycisk zwalniający zatrzaski
wyświetlacza
21 przyciski panelu dotykowego (3) 22 panel dotykowy/funkcja jog shuttle
23 przyciski wodzika (3) 24 wodzik
25 lampki stanu urządzenia 26 lampki stanu klawiatury
Widok od tyłu
13
1
2
3
12
11
7
8
4
5
6
9
10
1 czytnik kart inteligentnych z dwoma
gniazdami i gniazdo czytnika kart PC
3 gniazdo czytnika kart 8-in-1 4 lampka stanu akumulatora
5 lampka zasilania 6 złącza USB 3.0 (2)
7 złącze wyjścia liniowego/słuchawek 8 złącze wejścia liniowego/mikrofonu
9 port IEEE 1394 (6-stykowy, zasilany) 10 gniazdo kabla zabezpieczającego
11 otwory wentylacyjne 12 złącze zasilacza prądu zmiennego
13 otwory wentylacyjne
2 napęd optyczny
Szybka konfiguracja
OSTRZEŻENIE: Przed rozpoczęciem procedur opisanych w tej sekcji należy
zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z
komputerem. Dodatkowe zalecenia można znaleźć na stronie
www.dell.com/regulatory_compliance.
OSTRZEŻENIE: Zasilacz prądu zmiennego współpracuje z gniazdami sieci
elektrycznej używanymi na całym świecie. W różnych krajach stosuje się jednak
różne złącza oraz listwy zasilania. Użycie nieodpowiedniego kabla, nieprawidłowe
podłączenie kabla do listwy zasilania lub gniazda elektrycznego może
spowodować pożar bądź uszkodzenie sprzętu.
PRZESTROGA: Odłączając kabel zasilacza prądu zmiennego od komputera
należy chwytać za wtyczkę kabla, nie za sam kabel, i ciągnąć zdecydowanie,
ale delikatnie, aby nie uszkodzić kabla. Podczas zwijania kabla zasilacza prądu
zmiennego należy zwracać uwagę na kąt pomiędzy złączem i zasilaczem, aby
uniknąć uszkodzenia kabla.
UWAGA: Niektóre urządzenia są dostarczane z komputerem tylko wtedy, gdy zostały
zamówione.
Podłącz zasilacz do złącza zasilacza prądu
1
zmiennego w komputerze oraz do gniazdka
elektrycznego.
2
Podłącz kabel sieciowy (opcjonalnie).
Podłącz urządzenia USB, takie jak mysz lub
3
klawiatura (opcjonalnie).
5
Otwórz wyświetlacz komputera i naciśnij przycisk zasilania, aby włączyć komputer.
4
Podłącz urządzenia zgodne ze standardem
IEEE 1394, na przykład twardy
dysk 1394 (opcjonalnie).
UWAGA: Zaleca się przynajmniej jednokrotne włączenie i wyłączenie
komputera przed zainstalowaniem jakichkolwiek kart lub podłączeniem komputera
do urządzenia dokującego bądź innego urządzenia zewnętrznego, np. do drukarki.
Dane techniczne
UWAGA: Oferowane opcje mogą się różnić w zależności od regionu. Poniższe dane
techniczne obejmują wyłącznie dane wymagane przez prawo, które muszą być
dostarczone z komputerem. Aby uzyskać więcej informacji dotyczących
konfiguracji komputera, kliknij polecenia Start
techniczna), a następnie wybierz opcję wyświetlania informacji o komputerze.
Informacje systemowe
Zestaw układów scalonych Zestaw układów scalonych Mobile Intel PM55
Procesor
Procesor dwurdzeniowy Intel Core i5-520M
dwurdzeniowy Intel Core i5-540M
dwurdzeniowy Intel Core i7-620M
czterordzeniowy Intel Core i7-740QM
czterordzeniowy Intel Core i7-840QM
czterordzeniowy Intel Core i7-940XM Extreme
Wideo
Typ wideo Autonomiczna
Magistrala danych Możliwość obsługi PCI-Express x16 Gen 2
Kontroler wideo i pamięć NVIDIA Quadro FX 3800M (1GB pamięci grafiki GDDR3)
NVIDIA Quadro FX 2800M (1GB pamięci grafiki GDDR3)
AMD ATI FirePro M7820 (1GB pamięci grafiki GDDR5)
→ Help and Support (Pomoc i obsługa
Pamięć
złącze pamięci cztery złącza SODIMM
Pojemność pamięci Możliwość obsługi pamięci 1GB, 2 GB, 4 GB i 8GB
Typ pamięci DDR3, 1067 MHz/1333MHz/1600 MHz
UWAGA: Komputery wyposażone w procesor Intel Core
i5-520M/540M lub Intel Core i7-620 M obsługują tylko dwa
złącza pamięci.
UWAGA: Konfiguracje pamięci DDR3 1600 MHz są
obecnie ograniczone do pojemności 8 GB.
Minimalna pojemność pamięci 2 GB
Maksymalna pojemność pamięci 32 GB
Karta inteligentna (z opcjonalną obsługą bezdotykową)
Możliwości odczytu/zapisu Zgodne z ISO-7816-3 (asynchroniczny i synchroniczny typ I i II),
ISO7816-12
Obsługiwane karty 1,8 V, 3 V i 5 V
Obsługiwana technologia
karty z obsługą języka Java
programistyczna
Szybkość interfejsu 9 600–115, 200 b/s
Poziom EMV certyfikat poziomu 1
Certyfikat WHQL PC/SC
Bateria
Rodzaj 9-ogniwowa „inteligentna” litowo-jonowa (90 W/h)
Wym iar y:
Głębokość
Wysokość
Napięcie
85 mm
23 mm
11,1 V
Zakres temperatur:
Podczas pracy
Podczas przechowywania
od 0°C do 35°C
od -40°C do 65°C
Bateria pastylkowa litowa CR2032 o napięciu 3 V
Zasilacz prądu zmiennego
Typ 210 W/240 W
Napięcie wejściowe 100–240 V — prąd zmienny
Prąd wejściowy (maksymalnie):
210 W
240 W
3,2 A
3,5 A
Częstotliwość wejściowa 50–60 Hz
Prąd wyjściowy:
210 W
240 W
10,8 A
12,3 A
Znamionowe napięcie wyjściowe 19,50 V — prąd stały
Zasilacz prądu zmiennego (ciąg dalszy)
Zakres temperatur:
Podczas pracy
Podczas przechowywania
Dane fizyczne
Wysokość
Szerokość
Głębokość
Waga (
z baterią 9-ogniwową
Parametry środowiskowe
od 0°C do 40°C
od -40°C do 65°C
38,50 mm
393 mm
280,50 mm
)
minimalna waga to 3,81 kg
Zakres temperatur
Podczas pracy
Podczas przechowywania
od 0°C do 35°C
od -40°C do 65°C
Wilgotność względna
(maksymalna)
Podczas pracy
Podczas przechowywania
10%–90% (bez kondensacji)
5%–95% (bez kondensacji)
Znajdowanie dodatkowych informacji i zasobów
Jeśli chcesz: Zobacz:
Informacje na temat najlepszych praktyk obsługi
komputera, przegląd informacji dotyczących
gwarancji, warunki sprzedaży (tylko USA),
instrukcje dotyczące bezpieczeństwa, informacje
o przepisach, informacje o ergonomii oraz
Umowę licencyjną użytkownika końcowego.
Dokumenty dotyczące bezpieczeństwa i przepisów
prawnych dostarczone z komputerem oraz witrynę
internetową Regulatory Compliance pod adresem
www.dell.com/regulatory_compliance.
__________________
Informacje zawarte w tym dokumencie mogą zostać zmienione bez uprzedzenia.
© 2009–2010 Dell Inc. Wszelkie prawa zastrzeżone. Wydrukowano w Polsce.
Powielanie dokumentu w jakikolwiek sposób bez pisemnej zgody firmy Dell Inc. jest surowo zabronione.
Znaki towarowe użyte w tym tekście: Dell™, logo DELL, Dell Precision™ i Precision ON™ są znakami
towarowymi firmy Dell Inc.; Blu-ray Disc™ jest znakiem towarowym organizacji Blu-ray Disc
Association; Intel
Intel Corporation w USA oraz innych krajach; ATI FirePro™ jest znakiem towarowym firmy Advanced
Micro Devices, Inc.
Niniejszy dokument może zawierać także inne znaki towarowe i nazwy towarowe, odnoszące się do
podmiotów posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości
sobie żadnych praw do znaków i nazw towarowych innych niż jej własne.
®
jest zarejestrowanym znakiem towarowym, a Core™ jest znakiem towarowym firmy
