Dell Precision M6500 User Manual [gr]

Σχετικά µε τις προειδοποιήσεις

ΕΙ∆ΟΠΟΙΗΣΗ: Η ΕΙ∆ΟΠΟΙΗΣΗ αφορά πιθανή υλική ζηµιά, σωµατική βλάβη ή

θάνατο.

Dell Precision M6500 Mobile Workstation
∆ελτίο τεχνικών πληροφοριών για τη
ρύθµιση και τα χαρακτηριστικά

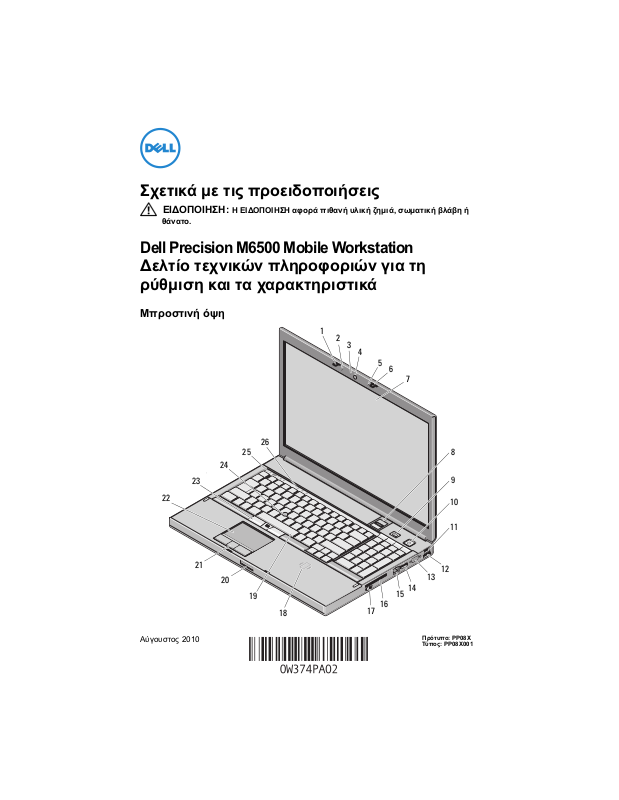

Μπροστινή όψη

1

2

3

4

5

6

7

23

22

Αύγουστος 2010

21

24

20

25

19

26

18

17

16

15

14

8

9

10

11

12

13

Πρότυπο: PP08X
Τύπος: PP08X001

1 ασφάλεια οθόνης 2 µικρόφωνο

3 φως LED κάµερας (προαιρετικά) 4 κάµερα (προαιρετικό)

5 µικρόφωνο 6 ασφάλεια οθόνης

7 οθόνη 8 ανάγνωση δακτυλικών αποτυπωµάτων

9 κουµπί ενεργοποίησης Precision 10 κουµπί λειτουργίας

11 USB 2,0 12 θύρα USB/eSATA

13 θύρα VGA 14 DisplayPort

15 θύρα δικτύου 16 υποδοχή ExpressCard

17 ασύρµατος διακόπτης 18 έξυπνη κάρτα χωρίς επαφές (προαιρετικό)

19 πληκτρολόγιο 20 κουµπί αποδέσµευσης ασφάλειας οθόνης

21 κουµπιά επιφάνειας αφής (3) 22 επιφάνεια αφής/jog shuttle

23 κουµπιά δείκτη-στιλό (track stick) (3) 24 δείκτη-στιλό (track stick)

25 λυχνίες κατάστασης συσκευών 26 λυχνίες κατάστασης πληκτρολογίου

(προαιρετικό)

Πίσω όψη

13

1

2

3

12

11

7

8

4

5

6

9

10

1 διπλή υποδοχή συσκευής ανάγνωσης

έξυπνης κάρτας και υποδοχή συσκευής
ανάγνωσης κάρτας του υπολογιστή

3 υποδοχή µονάδας ανάγνωσης καρτών

8 σε 1

5 λυχνία ένδειξης τροφοδοσίας 6 Υποδοχές USB 3.0 (2)

7 Υποδοχή εξόδου ήχου στάθµης

γραµµής/ακουστικών

9 θύρα IEEE 1394 (6 ακίδες, µε ρεύµα) 10 υποδοχή καλωδίου ασφαλείας

11 αεραγωγοί ψύξης 12 θύρα µετασχηµατιστή AC

13 αεραγωγοί ψύξης

2 µονάδα οπτικού δίσκου

4 ενδεικτική λυχνία κατάστασης µπαταρίας

8 σύνδεσµος εισόδου γραµµής/µικροφώνου

Γρήγορη ρύθµιση

ΕΙ∆ΟΠΟΙΗΣΗ: Προτού ξεκινήσετε κάποια από τις διαδικασίες που περιγράφει

η ενότητα, διαβάστε τις πληροφορίες που παραλάβατε µαζί µε τον υπολογιστή
σας και αφορούν θέµατα ασφάλειας. Για πρόσθετες πληροφορίες σχετικά µε τις
άριστες πρακτικές, επισκεφτείτε την ιστοσελίδα
www.dell.com/regulatory_compliance.

ΕΙ∆ΟΠΟΙΗΣΗ: Ο µετασχηµατιστής AC λειτουργεί σε όλο τον κόσµο, όταν τον

συνδέσετε σε ηλεκτρική πρίζα. Ωστόσο, οι σύνδεσµοι τροφοδοσίας και τα
πολύπριζα διαφέρουν ανάλογα µε τη χώρα. Με τη χρήση µη συµβατού καλωδίου ή
τη µη ενδεδειγµένη σύνδεση του καλωδίου στο πολύπριζο ή την πρίζα µπορεί να
προκληθεί πυρκαγιά ή ζηµιά στον εξοπλισµό.

ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε το καλώδιο του προσαρµογέα AC από τον

υπολογιστή, πιάστε το σύνδεσµο, και όχι το ίδιο το καλώδιο, και τραβήξτε τον σταθερά
αλλά απαλά, για να µην πάθει ζηµιά το καλώδιο. Για να µην πάθει ζηµιά το καλώδιο του
προσαρµογέα AC όταν το τυλίγετε, φροντίστε να ακολουθείτε τη γωνία του συνδέσµου
στον προσαρµογέα AC.

ΣΗΜΕΙΩΣΗ: Ορισµένες συσκευές µπορεί να µην συµπεριλαµβάνονται εάν δεν τις

παραγγείλατε.

Συνδέστε τον προσαρµογέα AC στο

1

σύνδεσµό του στον υπολογιστή και
στην ηλεκτρική πρίζα.

2

Συνδέστε το καλώδιο δικτύου
(προαιρετικά).

Συνδέστε συσκευές USB, όπως ποντίκι

3

ή πληκτρολόγιο (προαιρετικό).

4

Συνδέστε συσκευές IEEE 1394,
όπως ένας σκληρός δίσκος 1394
(προαιρετικά).

5

Ανοίξτε την οθόνη του υπολογιστή και πατήστε το κουµπί τροφοδοσίας για να
ενεργοποιήσετε τον υπολογιστή.

ΣΗΜΕΙΩΣΗ: Συνιστούµε να ανοίξετε και να κλείσετε τον υπολογιστή σας τουλάχιστον

µία φορά προτού εγκαταστήσετε κάρτες ή προτού τον συνδέσετε µε συσκευή σύνδεσης ή
άλλη εξωτερική συσκευή, όπως ένας εκτυπωτής.

Προδιαγραφές

ΣΗΜΕΙΩΣΗ: Τα προσφερόµενα είδη µπορεί να διαφέρουν κατά περιοχή.

Οι παρακάτω προδιαγραφές είναι µόνο εκείνες που απαιτούνται από τη νοµοθεσία για
την αποστολή του υπολογιστή. Για περισσότερες πληροφορίες σχετικά µε τη
διαµόρφωση του υπολογιστή σας, κάντε κλικ στις επιλογές Έναρξη
Υποστήριξη και επιλέξτε τη δυνατότητα προβολής πληροφοριών για τον υπολογιστή
σας.

Πληροφορίες συστήµατος

Chipset (Σύνολο τσιπ) Mobile Intel PM55 chipset (Σύνολο τσιπ)

Επεξεργαστής

Επεξεργαστής Intel Core i5-520M ∆ιπλός πυρήνας

Intel Core i5-540M ∆ιπλός πυρήνας

Intel Core i7-620M ∆ιπλός πυρήνας

Intel Core i7-740QM Τετραπλός πυρήνας

Intel Core i7-840QM Τετραπλός πυρήνας

Intel Core i7-940XM Τετραπλός πυρήνας Extreme

Κάρτα γραφικών

Τύπος κάρτας γραφικών Ξεχωριστή

∆ιαύλος δεδοµένων Με δυνατότητα PCI-Express x16 Gen 2

Ελεγκτής βίντεο και µνήµη NVIDIA Quadro FX 3800M (1GB GDDR3 µνήµη γραφικών)

NVIDIA Quadro FX 2800M (1GB GDDR3 µνήµη γραφικών)

AMD ATI FirePro M7820 (1GB GDDR5 µνήµη γραφικών)

→ Βοήθεια και

Μνήµη

Θύρα µνήµης τέσσερις υποδοχές SODIMM

Χωρητικότητα µνήµης δυνατότητα 1GB, 2 GB, 4 GB και 8GB

Τύπος µνήµης DDR3, 1067 MHz/1333MHz/1600 MHz

ΣΗΜΕΙΩΣΗ: Υπολογιστές που αποστέλλονται µε Intel

Core i5-520M/540M ή Τα Intel Core i7-620 M υποστηρίζουν
µόνο δύο υποδοχές µνήµης.

ΣΗΜΕΙΩΣΗ: DDR3 1600 MHz οι διαµορφώσεις µνήµης

περιορίζονται αυτή τη στιγµή σε 8 GB.

Ελάχιστη µνήµη 2 GB

Μέγιστη µνήµη 32 GB

Έξυπνη κάρτα (Smart Card) (µε προαιρετικό χαρακτηριστικό χωρίς επαφή)

∆υνατότητες ανάγνωσης/εγγραφής Υποστηρίζει ISO-7816-3 (ασύγχρονος και σύγχρονος

Τύπος I και II), ISO7816-12

Υποστηριζόµενες κάρτες 1,8 V, 3 V και 5 V

Υποστηριζόµενη τεχνολογία

Κάρτες Java

προγραµµάτων

Ταχύτητα διασύνδεσης 9600–115, 200 BPS

Επίπεδο EMV µε πιστοποίηση για επίπεδο 1

µε πιστοποίηση WHQL PC/SC

Μπαταρία

Τύπος "έξυπνη" µπαταρία ιόντων λιθίου 9 στοιχείων (90 W/hr)

∆ιαστάσεις:

Βάθος

Ύψος

Τάσ η

85 χιλ. (3,34 ίντσες)

23 χιλ. (0,90 ίντσες)

11,1 V

Εύρος θερµοκρασίας:

Κατά τη λειτουργία

Κατά την αποθήκευση

0 °C έως 35 °C

–40 °C έως 65 °C

Μπαταρία σε σχήµα νοµίσµατος 3 V CR2032 λιθίου

Μετασχηµατιστής AC

Τύπος 210 W/240 W

Τάση εισόδου 100–240 VAC

Ρεύµα εισόδου (µέγιστο):

210 W

240 W

3,2 A

3,5 A

Συχνότητα εισόδου 50–60 Hz

Ρεύµα εξόδου:

210 W

240 W

10,8 A

12,3 A

Ονοµαστική τάση εξόδου 19,50 VDC

Μετασχηµατιστής AC (συνέχεια)

Εύρος θερµοκρασίας:

Κατά τη λειτουργία

Κατά την αποθήκευση

Φυσικά χαρακτηριστικά

0 °C έως 40 °C

-40 °C έως 65 °C

Ύψος 38,50 χιλιοστά (1,52 ίντσες)

Πλάτος 393 χιλ. (15,47 ίντσες)

Βάθος 280,50 χιλ. (11,04 ίντσες)

Βάρος (

µε µπαταρία 9 στοιχείων)

Στοιχεία περιβάλλοντος

το ελάχιστο βάρος είναι 3,81 κιλά (8,40 λίβρες)

Εύρος θερµοκρασίας

Κατά τη λειτουργία

Κατά την αποθήκευση

0 °C έως 35 °C

-40 °C έως 65 °C

Σχετική υγρασία (µέγιστη)

Κατά τη λειτουργία

Κατά την αποθήκευση

10% έως 90% (χωρίς συµπύκνωση)

5% έως 95% (χωρίς συµπύκνωση)

Εύρεση περισσότερων πληροφοριών και πόρων

Αν θέλετε: Ανατρέξτε:

Βρείτε πληροφορίες σχετικά µε τις άριστες
πρακτικές σε θέµατα ασφάλειας
για τον υπολογιστή σας, δείτε Πληροφορίες
σχετικά µε την εγγύηση, τους Όρους και
προϋποθέσεις (µόνο Η.Π.Α.), τις Οδηγίες
ασφαλείας, τις Πληροφορίες κανονισµών,
τις Πληροφορίες εργονοµίας και την Άδεια
χρήσης τελικού χρήστη

Στα έγγραφα σχετικά µε την ασφάλεια και τους
ρυθµιστικούς κανόνες, τα οποία συνοδεύουν τον
υπολογιστή σας, καθώς και στην αρχική σελίδα της
τοποθεσίας για τη Συµµόρφωση προς τους
ρυθµιστικούς κανόνες στη διεύθυνση
www.dell.com/regulatory_compliance.

__________________

Οι πληροφορίες αυτής της δηµοσίευσης υπόκεινται σε αλλαγές χωρίς ειδοποίηση.
© 2009–2010 Dell Inc. Με επιφύλαξη όλων των δικαιωµάτων. Εκτύπωση στην Πολωνία.

Απαγορεύεται αυστηρά η αναπαραγωγή του υλικού µε οποιονδήποτε τρόπο αν δεν υπάρχει σχετική γραπτή
άδεια της Dell Inc.

Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Dell™, το λογότυπο DELL , Dell Precision™
και Precision ON™ είναι εµπορικά σήµατα της Dell Inc. Το Blu-ray Disc™ είναι εµπορικό σήµα της
Blu-ray Disc Association. Το Intel
Intel Corporation στις Η.Π.Α. και άλλες χώρες, και η ονοµασία ATI FirePro™ είναι ένα εµπορικό σήµα της
Advanced Micro Devices, Inc.

Άλλα εµπορικά σήµατα και εµπορικές ονοµασίες µπορεί να χρησιµοποιούνται στην παρούσα έκδοση
αναφερόµενα είτε στους κατόχους των σηµάτων και των ονοµάτων είτε στα προϊόντα τους. Η Dell Inc.
παραιτείται από κάθε δικαίωµα σε εµπορικά σήµατα και εµπορικές ονοµασίες τρίτων.

®

είναι σήµα κατατεθέν και το Core™ είναι ένα σήµα κατατεθέν της
