Page 1
Dell Precision Mobile Workstation M4800
Omistajan opas
Säädösten mukainen malli: P20E
Säädösten mukainen tyyppi: P20E001
Page 2
Copyright © 2015 Dell Inc. Kaikki oikeudet pidätetään. Tämä tuote on Yhdysvaltojen ja kansainvälisten tekijänoikeus- ja
immateriaalioikeuslakien suojaama. Dell™ ja Dell-logo ovat Dell Inc:in omistamia tavaramerkkejä Yhdysvalloissa ja/tai muilla lainkäyttöalueilla.
Kaikki muut tässä mainitut merkit ja nimet saattavat olla yritystensä omistamia tavaramerkkejä.
2016 - 01
Tark. A01
Page 3
Sisällysluettelo
1 Tietokoneen käsittely....................................................................................................................6
Ennen kuin avaat tietokoneen kannen................................................................................................................................ 6
Suositellut työkalut.................................................................................................................................................................7
Tietokoneen sammuttaminen...............................................................................................................................................7
Tietokoneen käsittelemisen jälkeen......................................................................................................................................7
2 Komponenttien irrottaminen ja asentaminen...................................................................................9
Järjestelmän yleiskatsaus......................................................................................................................................................9
Secure Digital (SD) -kortin irrottaminen........................................................................................................................... 10
SD-kortin asentaminen........................................................................................................................................................10
ExpressCard-kortin irrottaminen........................................................................................................................................10
ExpressCard-kortin asentaminen........................................................................................................................................11
Akun irrottaminen..................................................................................................................................................................11
Akun asentaminen.................................................................................................................................................................11
Mikro-SIM-kortin irrottaminen............................................................................................................................................12
Mikro-SIM-kortin asentaminen...........................................................................................................................................12
Näppäimistön kehyksen irrottaminen.................................................................................................................................12
Näppäimistön kehyksen asentaminen................................................................................................................................13
Näppäimistön irrottaminen..................................................................................................................................................14
Näppäimistön asentaminen.................................................................................................................................................15
Rungon suojuksen irrottaminen..........................................................................................................................................16
Rungon suojuksen asentaminen......................................................................................................................................... 17
Ensisijaisen muistin irrottaminen.........................................................................................................................................17
Ensisijaisen muistin asentaminen........................................................................................................................................ 17
Toissijaisen muistin irrottaminen.........................................................................................................................................18
Toissijaisen muistin asentaminen........................................................................................................................................18
Optisen aseman irrottaminen..............................................................................................................................................18
Optisen aseman asentaminen............................................................................................................................................20
Kiinto -aseman irrottaminen...............................................................................................................................................20
Kiinto -aseman ansetaminen...............................................................................................................................................21
Kiintolevyn irrottaminen optisen aseman paikasta........................................................................................................... 21
Kiintolevyn asentaminen optisen aseman paikkaan.........................................................................................................22
WLAN-kortin irrottaminen..................................................................................................................................................22
WLAN-kortin asentaminen.................................................................................................................................................22
WWAN-kortin irrottaminen (valinnainen).........................................................................................................................23
WWAN-kortin asentaminen (valinnainen)........................................................................................................................23
Suorittimen tuulettimen irrottaminen................................................................................................................................23
Suorittimen tuulettimen asentaminen...............................................................................................................................24
Näytönohjaimen tuulettimen irrottaminen........................................................................................................................24
Näytönohjaimen tuulettimen asentaminen.......................................................................................................................25
Nappipariston irrottaminen.................................................................................................................................................25
Nappipariston asentaminen................................................................................................................................................26
Kämmentuen irrottaminen..................................................................................................................................................26
Kämmentuen asentaminen.................................................................................................................................................27
Sisällysluettelo 3
Page 4
ExpressCard-moduulin irrottaminen................................................................................................................................. 29
ExpressCard-moduulin asentaminen.................................................................................................................................30
Suorittimen jäähdytyselementin irrottaminen.................................................................................................................. 30
Suorittimen jäähdytyselementin asentaminen ................................................................................................................ 30
Suorittimen irrottaminen..................................................................................................................................................... 31
Suorittimen asentaminen.....................................................................................................................................................31
Näytönohjaimen jäähdytyselementin irrottaminen........................................................................................................... 31
Näytönohjaimen jäähdytyselementin asentaminen..........................................................................................................33
Näytönohjaimen irrottaminen.............................................................................................................................................33
Näytönohjaimen asentaminen............................................................................................................................................34
I/O-levyn irrottaminen........................................................................................................................................................ 34
I/O-levyn asentaminen....................................................................................................................................................... 35
Kytkinlevyn irrottaminen.....................................................................................................................................................36
Kytkinlevyn asentaminen....................................................................................................................................................36
USH (Unified Security Hub) -levyn irrottaminen.............................................................................................................36
USH-levyn asentaminen..................................................................................................................................................... 37
Näytön irrottaminen............................................................................................................................................................ 37
Näytön asentaminen........................................................................................................................................................... 39
Saranakannen irrottaminen................................................................................................................................................ 40
Saranakannen asentaminen............................................................................................................................................... 40
Emolevyn irrottaminen........................................................................................................................................................40
Emolevyn asentaminen....................................................................................................................................................... 42
Virtaliittimen portin irrottaminen........................................................................................................................................43
Virtaliittimen portin asentaminen.......................................................................................................................................44
Näytön kehyksen irrottaminen...........................................................................................................................................44
Näytön kehyksen asentaminen..........................................................................................................................................45
Näyttöpaneelin irrottaminen...............................................................................................................................................46
Näyttöpaneelin asentaminen..............................................................................................................................................48
Kameran irrottaminen......................................................................................................................................................... 49
Kameran asentaminen.........................................................................................................................................................49
3 Järjestelmän asennusohjelma...................................................................................................... 50
Käynnistysjärjestys.............................................................................................................................................................. 50
Navigointinäppäimet........................................................................................................................................................... 50
Järjestelmän asennusohjelman asetukset......................................................................................................................... 51
BIOS:in päivittäminen .........................................................................................................................................................58
Järjestelmän ja asennusohjelman salasana.......................................................................................................................59
Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen...................................................................59
Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen.......................................... 60
4 Diagnostiikka..............................................................................................................................61
ePSA (Enhanced Pre-boot System Assessment) -diagnoosi........................................................................................ 61
5 Tietokoneen vianmääritys........................................................................................................... 62
Laitteen tilavalot.................................................................................................................................................................. 62
Akun tilavalot........................................................................................................................................................................62
Tekniset tiedot.....................................................................................................................................................................63
6 Dellin yhteystiedot..................................................................................................................... 69
4
Sisällysluettelo
Page 5
Dellin yhteystiedot...............................................................................................................................................................69
Sisällysluettelo 5
Page 6
Tietokoneen käsittely
Aiheet:
• Ennen kuin avaat tietokoneen kannen
• Suositellut työkalut
• Tietokoneen sammuttaminen
• Tietokoneen käsittelemisen jälkeen
Ennen kuin avaat tietokoneen kannen
Noudata seuraavia turvaohjeita suojataksesi tietokoneen mahdollisilta vaurioilta ja taataksesi turvallisuutesi. Ellei toisin ilmoiteta, kussakin
tämän asiakirjan menetelmässä oletetaan seuraavien pitävän paikkansa:
• Olet perehtynyt tietokoneen mukana toimitettuihin turvaohjeisiin.
• Osa voidaan vaihtaa tai - jos se on hankittu erikseen - asentaa suorittamalla irrotusmenettely päinvastaisessa järjestyksessä.
HUOMAUTUS Ennen kuin avaat tietokoneen kannen, lue tietokoneen mukana tulleet turvallisuustiedot. Lisätietoja
parhaista turvallisuuskäytönnistä on Regulatory Compliancen aloitussivulla osoitteessa www.dell.com/
regulatory_compliance .
VAROITUS Monet korjaustoimista saa tehdä vain valtuutettu huoltohenkilö. Voit tehdä vain vianmääritystä ja sellaisia
yksinkertaisia korjaustoimia, joihin sinulla tuoteoppaiden mukaan on lupa tai joihin saat opastusta verkon tai puhelimen
välityksellä huollosta tai tekniseltä tuelta. Takuu ei kata sellaisten huoltotoimien aiheuttamia vahinkoja, joihin Dell ei ole
antanut lupaa. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä.
1
VAROITUS Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa
olevaa maalaamatonta metallipintaa, esimerkiksi tietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei
pääse syntymään.
VAROITUS Käsittele osia ja kortteja varoen. Älä kosketa kortin osia tai kontakteja. Pitele korttia sen reunoista tai
metallisista kiinnikkeistä. Pitele osaa, kuten suoritinta, sen reunoista, ei sen nastoista.
VAROITUS Kun irrotat johdon, vedä liittimestä tai vetokielekkeestä, ei johdosta itsestään. Joidenkin johtojen liittimissä
on lukituskieleke; jos irrotat tällaista johtoa, paina lukituskielekettä ennen johdon irrottamista. Kun vedät liittimet
erilleen, pidä ne oikeassa asennossa, jotta tapit eivät vioitu. Lisäksi, ennen kuin kiinnität johdon, tarkista että molemmat
liitännät ovat oikeassa asennossa suhteessa toisiinsa.
HUOMAUTUS Tietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä.
Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen.
1. Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu.
2. Sammuta tietokone (katso kohtaa Tietokoneen sammuttaminen).
3. Jos tietokone on kytketty telakkaan (telakoitu), kuten valinnaiseen liitäntäalustaan tai levyakkuun, irrota se.
VAROITUS
4. Irrota kaikki verkkokaapelit tietokoneesta.
5. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta.
6. Sulje näyttö ja käännä tietokone ylösalaisin tasaisella työpinnalla.
HUOMAUTUS
Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli verkkolaitteesta.
Vältä emolevyn vaurioituminen irrottamalla pääakku ennen tietokoneen huoltamista.
7. Irrota pääakku.
8. Käännä tietokone oikein päin.
9. Avaa näyttö.
6 Tietokoneen käsittely
Page 7
10. Maadoita emolevy painamalla virtapainiketta.
VAROITUS Estä sähköiskut irrottamalla tietokone aina virtalähteestä ennen näytön avaamista.
VAROITUS Ennen kuin kosketat mitään osaa tietokoneen sisällä, maadoita itsesi koskettamalla maalaamatonta
metallipintaa, kuten tietokoneen takana olevaa metallia. Kun työskentelet,kosketa maalaamatonta metallipintaa
säännöllisesti, jotta staattinen sähkö pääsee purkautumaan vioittamatta sisäkomponentteja.
11. Irrota kaikki asennetut ExpressCard-kortit ja älykortit paikoistaan.
Suositellut työkalut
Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja:
• pieni tasapäinen ruuvitaltta
• #0 ristipäinen ruuvitaltta
• #1 ristipäinen ruuvitaltta
• Pieni muovipuikko
Tietokoneen sammuttaminen
VAROITUS Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla kaikki avoimet
ohjelmat, ennen kuin sammutat tietokoneen.
1. Käyttöjärjestelmän sammuttaminen:
• Windows 8:
• Kosketuslaitteen käyttö:
a. Pyyhkäise näytön oikeasta laidasta, avaa oikopolkuvalikko ja valitse Asetukset.
b. Valitse ja valitse Sammuta
• Hiiren käyttö:
a. Osoita näytön oikeaa yläkulmaa ja napsauta Asetukset.
b. Napsauta ja valitse Sammuta.
• Windows 7:
a. Valitse Käynnistä . .
b. Valitse Sammuta.
tai
a. Valitse Käynnistä . .
b. Valitse Käynnistä-valikon oikeassa alareunassa oleva alla olevan kuvan mukainen nuoli ja valitse Sammuta.
2. Tarkista, että tietokone ja kaikki siihen kytketyt laitteet on sammutettu. Jos tietokone ja siihen kytketyt laitteet eivät sammuneet
automaattisesti käyttöjärjestelmän sammuessa, sammuta ne painamalla virtapainiketta noin 4 sekuntia.
Tietokoneen käsittelemisen jälkeen
Kun olet asentanut osat paikoilleen, muista kiinnittää ulkoiset laitteet, kortit ja kaapelit, ennen kuin kytket tietokoneeseen virran.
VAROITUS
tietokoneille suunniteltuja akkuja.
Jotta tietokone ei vioitu, käytä ainoastaan tälle Dell-tietokoneelle suunniteltua akkua. Älä käytä muille Dell-
1. Kiinnitä ulkoiset laitteet, kuten portintoistin, levyakku ja liitäntäalusta, ja kiinnitä kaikki kortit, kuten ExpressCard.
2. Kiinnitä tietokoneeseen puhelin- tai verkkojohto.
VAROITUS
Kun kytket verkkojohdon, kytke se ensin verkkolaitteeseen ja sitten tietokoneeseen.
Tietokoneen käsittely 7
Page 8
3. Asenna akku.
4. Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan.
5. Käynnistä tietokone.
8 Tietokoneen käsittely
Page 9
Komponenttien irrottaminen ja asentaminen
Järjestelmän yleiskatsaus
Näkymä sisältä – takaa
2
1. kiintolevyn salpa 2. Mikro SIM -kortin paikka
3. akun vapautussalpa 4. WWAN-kortti/mSATA SSD -kortti
5. näytönohjaimen tuuletin 6. WLAN-kortti
7. ensisijainen muisti 8. nappiparisto
9. järjestelmän tuuletin 10. optinen asema
Komponenttien irrottaminen ja asentaminen 9
Page 10
Näkymä sisältä – edestä
1. näytönohjaimen jäähdytyselementti 2. näytönohjain
3. I/O-kortti 4. suorittimen jäähdytyselementti
5. Express Card -moduuli 6. USH (Unified Security Hub) -kortti
7. toissijainen muisti 8. Wi-Fi-kytkinkortti
Secure Digital (SD) -kortin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Vapauta SD-kortti tietokoneesta painamalla sitä. Vedä SD-kortti ulos tietokoneesta.
SD-kortin asentaminen
1. Työnnä SD-kortti paikkaansa siten, että se napsahtaa paikoilleen.
2. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
ExpressCard-kortin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota ExpressCard-kortti tietokoneesta painamalla sitä. Vedä ExpressCard-kortti ulos tietokoneesta.
10
Komponenttien irrottaminen ja asentaminen
Page 11
ExpressCard-kortin asentaminen
1. Työnnä ExpressCard-kortti paikkaansa siten, että se napsahtaa paikoilleen.
2. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Akun irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Avaa vapautussalpa vapauttaaksesi akun.
3. Nosta ja irrota akku tietokoneesta.
Akun asentaminen
1. Työnnä akku paikkaansa siten, että se napsahtaa paikoilleen.
2. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Komponenttien irrottaminen ja asentaminen
11
Page 12
Mikro-SIM-kortin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota akku.
3. Vedä mikro-SIM-kortti ulos paikastaan.
Mikro-SIM-kortin asentaminen
1. Työnnä mikro-SIM-kortti paikkaansa.
2. Asenna akku.
3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Näppäimistön kehyksen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota akku.
3. Kankea näppäimistön kehys ylös alkaen alaosasta ja edeten yläreunaa pitkin. Irrota näppäimistön kehys.
12
Komponenttien irrottaminen ja asentaminen
Page 13
Näppäimistön kehyksen asentaminen
1. Työnnä näppäimistön kehystä edestä ja kohdista se paikalleen tietokoneeseen. Varmista, että vasemmassa kulmassa oleva kieleke
napsahtaa paikalleen.
2. Painele näppäimistön kehyksen reunoja siten, että se napsahtaa paikoilleen.
3. Asenna akku.
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Komponenttien irrottaminen ja asentaminen
13
Page 14
Näppäimistön irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) näppäimistön kehys
3. Irrota ruuvit, joilla näppäimistö kiinnittyy tietokoneeseen.
4. Irrota näppäimistö tietokoneesta alkaen näppäimistön alaosasta ja käännä näppäimistö ympäri.
5. Irrota näppäimistön datakaapeli emolevystä ja irrota näppäimistö.
14
Komponenttien irrottaminen ja asentaminen
Page 15
Näppäimistön asentaminen
1. Kiinnitä näppäimistön datakaapeli emolevyyn.
HUOMAUTUS
2. Paina näppäimistö paikalleen.
3. Kiristä näppäimistön kiinnitysruuvit.
4. Kiinnitä näppäimistö tietokoneeseen painamalla seuraavien näppäinten kohdalta:
a) näppäinten <R> , <T> , <F> ja <G> keskikohta
b) näppäin <9>
c) numeronäppäimistön näppäin <9>
Varmista, että taitat näppäimistön datakaapelin täsmällisesti kohdalleen.
Komponenttien irrottaminen ja asentaminen
15
Page 16
5. Asenna seuraavat:
a) näppäimistön kehys
b) akku
6. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Rungon suojuksen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota akku.
3. Irrota ruuvit, joilla rungon suojus on kiinnitetty tietokoneeseen. Irrota rungon suojus painamalla tietokoneen takaosassa olevia
kumikielekkeitä.
16
Komponenttien irrottaminen ja asentaminen
Page 17
4. Nosta rungon suojus irti tietokoneesta.
Rungon suojuksen asentaminen
1. Liu'uta rungon suojusta sisään ja aseta se paikalleen tietokoneeseen ruuvinreikien kohdalle.
2. Kiristä ruuvit, joilla rungon suojus kiinnittyy tietokoneeseen.
3. Asenna akku.
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Ensisijaisen muistin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Väännä kiinnikkeitä poispäin muistista, kunnes muisti ponnahtaa ulos. Nosta muisti irti tietokoneesta.
Ensisijaisen muistin asentaminen
1. Aseta muisti muistikantaan.
2. Paina muisti alas siten, että se kiinnittyy emolevyyn.
3. Asenna seuraavat:
a) rungon suojus
b) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Komponenttien irrottaminen ja asentaminen
17
Page 18
Toissijaisen muistin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) näppäimistön kehys
c) näppäimistö
HUOMAUTUS Toissijainen muisti sijaitsee näppäimistön alla.
3. Väännä muistimoduulin kiinnikkeitä pois päin, kunnes muisti ponnahtaa ulos. Nosta muistimoduuli irti tietokoneesta.
Toissijaisen muistin asentaminen
1. Aseta toissijainen muisti muistikantaan.
2. Paina muisti alas siten, että se kiinnittyy emolevyyn.
3. Asenna seuraavat:
a) näppäimistö
b) näppäimistön kehys
c) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Optisen aseman irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Irrota ruuvi, jolla optinen asema on kiinnitetty tietokoneeseen.
18
Komponenttien irrottaminen ja asentaminen
Page 19
4. Väännä ja liu'uta optinen asema irti tietokoneesta.
5. Irrota ruuvit, joilla aseman salpakiinnike on kiinnitetty optiseen asemaan, ja irrota kiinnike.
Komponenttien irrottaminen ja asentaminen
19
Page 20
Optisen aseman asentaminen
1. Kiristä ruuvit, jotka kiinnittävät aseman salvan kiinnikkeen optiseen asemaan.
2. Liu'uta optinen asema paikalleen ja kiristä ruuvi, jolla se kiinnittyy tietokoneeseen.
3. Asenna seuraavat:
a) akku
b) rungon suojus
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Kiinto -aseman irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Irrota ruuvit, joilla kiinto -asema kiinnittyy tietokoneeseen. Liu'uta kiinto -aseman salpa avoimeen asentoon ja vedä kiintolevy ulos
tietokoneesta.
4. Taivuta kiintolevytelinettä ulospäin ja vedä kiintolevy ulos telineestä.
20
Komponenttien irrottaminen ja asentaminen
Page 21
HUOMAUTUS 7 mm:n kiintolevyjen kiinnikkeisiin on asennettu kumitäyte. Se on suunniteltu ehkäisemään tärinät ja
auttamaan 7 mm:n kiintolevyjen asennuksessa. 9 mm:n kiintolevyt eivät tarvitse täytettä, kun ne asennetaan
kiintolevyn kiinnikkeeseen.
Kiinto -aseman ansetaminen
1. Asenna kiinto -aseman kiinnike kiinto -asemaan.
2. Aseta kiinto -asema tietokoneeseen siten, että se napsahtaa paikalleen.
3. Kiristä ruuvit, joilla kiinto -asema on kiinnitetty tietokoneeseen.
4. Asenna seuraavat:
a) rungon suojus
b) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Kiintolevyn irrottaminen optisen aseman paikasta
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Irrota ruuvit, joilla kiintolevy kiinnittyy tietokoneeseen. Vedä kiintolevy ulos tietokoneesta.
4. Irrota ruuvit, joilla kiintolevy kiinnittyy kiintolevyn kehikkoon. Vedä kiintolevy ulos kiintolevyn kehikosta.
Komponenttien irrottaminen ja asentaminen
21
Page 22
Kiintolevyn asentaminen optisen aseman paikkaan
1. Aseta kiintolevy kehikkoonsa.
2. Kiristä ruuvit, jotka kiinnittävät kiintolevyn.
3. Aseta kiintolevy tietokoneeseen siten, että se napsahtaa paikalleen.
4. Kiristä ruuvit, joilla kiintolevy kiinnittyy tietokoneeseen.
5. Asenna seuraavat:
a) rungon suojus
b) akku
6. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
WLAN-kortin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Poista WLAN-kortti tietokoneesta seuraavasti:
a) Irrota ja vapauta WLAN-korttiin kiinnitetyt antennikaapelit.
b) Irrota ruuvi, jolla WLAN-kortti on kiinnitetty tietokoneeseen.
c) Irrota WLAN-kortti tietokoneesta.
WLAN-kortin asentaminen
1. Aseta WLAN-kortti paikalleen tietokoneeseen.
2. Paina WLAN-kortti alas ja kiinnitä WLAN-kortti tietokoneeseen kiristämällä ruuvi.
3. Reititä antennikaapelit reitityskanavan läpi ja liitä ne WLAN-korttiin.
4. Asenna seuraavat:
a) rungon suojus
b) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
22
Komponenttien irrottaminen ja asentaminen
Page 23
WWAN-kortin irrottaminen (valinnainen)
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Poista WWAN-kortti seuraavasti:
a) Irrota ja vapauta WWAN-korttiin kiinnitetyt antennikaapelit.
b) Irrota ruuvi, jolla WWAN-kortti on kiinnitetty tietokoneeseen.
c) Irrota WWAN-kortti tietokoneesta.
HUOMAUTUS WWAN-kortin sijainti saattaa poiketa kuvissa ilmaistusta sijainnista.
WWAN-kortin asentaminen (valinnainen)
1. Liu'uta WWAN-kortti WWAN-korttipaikkaan.
2. Paina WWAN-kortti alas ja kiinnitä WWAN-kortti tietokoneeseen kiristämällä ruuvi.
3. Reititä antennikaapelit reitityskanavien läpi ja liitä ne WWAN-korttiin.
4. Asenna seuraavat:
a) rungon suojus
b) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Suorittimen tuulettimen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Irrota ruuvit, joilla suorittimen tuuletin on kiinnitetty tietokoneeseen. Irrota suorittimen tuuletin tietokoneesta.
4. Irrota suorittimen tuulettimen kaapeli.
Komponenttien irrottaminen ja asentaminen
23
Page 24
Suorittimen tuulettimen asentaminen
1. Kiinnitä suorittimen tuulettimen kaapeli.
HUOMAUTUS
2. Aseta suorittimen tuuletin paikalleen tietokoneeseen.
3. Kiristä ruuvit, joilla suorittimen tuuletin kiinnittyy tietokoneeseen.
4. Asenna seuraavat:
a) rungon suojus
b) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Varmista, että suorittimen tuulettimen kaapeli ei tule ulos sen kotelosta.
Näytönohjaimen tuulettimen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Poista näytönohjaimen tuuletin seuraavasti:
a) Irrota näytönohjaimen tuulettimen kaapeli.
b) Irrota ruuvit, joilla näytönohjaimen tuuletin kiinnittyy tietokoneeseen.
c) Irrota näytönohjaimen tuuletin tietokoneesta.
24
Komponenttien irrottaminen ja asentaminen
Page 25
Näytönohjaimen tuulettimen asentaminen
1. Kytke näytönohjaimen tuulettimen kaapeli.
HUOMAUTUS
2. Aseta näytönohjaimen tuuletin paikalleen ja kiristä kiinnitysruuvit.
3. Asenna seuraavat:
a) rungon suojus
b) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Varmista, että näytönohjaimen tuulettimen kaapeli ei tule ulos sen kotelosta.
Nappipariston irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
3. Irrota nappipariston kaapeli. Väännä nappiparistoa ylöspäin ja irrota se tietokoneesta.
Komponenttien irrottaminen ja asentaminen
25
Page 26
Nappipariston asentaminen
1. Asenna nappiparisto paikalleen tietokoneeseen.
2. Kytke nappipariston kaapeli.
3. Asenna seuraavat:
a) rungon suojus
b) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Kämmentuen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
3. Irrota RFID:n ja sormenjäljenlukijan kaapelit. Irrota ruuvit, joilla kämmentuki kiinnittyy tietokoneeseen.
4. Käännä tietokone ympäri ja irrota seuraavat kaapelit emolevystä:
a) mediakortti
b) kaiutin
c) kosketuslevy
d) virtapainike
26
Komponenttien irrottaminen ja asentaminen
Page 27
5. Irrota ruuvit, joilla kämmentuki kiinnittyy tietokoneeseen, ja käännä se reunan yli irrottaaksesi sen tietokoneesta.
Kämmentuen asentaminen
1. Työnnä kämmentuki edestä ja kohdista se paikalleen tietokoneeseen.
Komponenttien irrottaminen ja asentaminen
27
Page 28
2. Paina ilmaistuja kohtia, kunnes se napsahtaa paikalleen.
3. Liitä seuraavat kaapelit emolevyyn:
a) virtapainike
b) kosketuslevy
c) kaiutin
d) mediakortti
e) sormenjälkilukija
f) RFID
4. Kiristä ruuvit, joilla kämmentuki kiinnittyy tietokoneen etuosaan.
5. Kiristä ruuvit, joilla kämmentuki kiinnittyy tietokoneen runkoon.
6. Asenna seuraavat:
28
Komponenttien irrottaminen ja asentaminen
Page 29
a) kiintolevy
b) optinen asema
c) näppäimistö
d) näppäimistön kehys
e) rungon suojus
f) akku
7. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
ExpressCard-moduulin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) ExpressCard
b) akku
c) rungon suojus
d) näppäimistön kehys
e) näppäimistö
f) optinen asema
g) kiintolevy
h) kämmentuki
3. Irrota:
a) ExpressCard-kortin kaapeli emolevystä
b) USH-kortin kaapeli USH-kortista
4. Irrota ruuvit, joilla ExpressCard-moduuli on kiinnitetty tietokoneeseen, ja irrota ExpressCard-moduuli.
Komponenttien irrottaminen ja asentaminen
29
Page 30
ExpressCard-moduulin asentaminen
1. Aseta ExpressCard-moduulin kehikko lokeroonsa.
2. Kiristä ruuvit, joilla ExpressCard-moduuli kiinnittyy tietokoneeseen
3. Liitä:
a) ExpressCard-kaapeli emolevyyn
b) USH-kortin kaapeli USH-korttiin
4. Asenna seuraavat:
a) kämmentuki
b) kiintolevy
c) optinen asema
d) näppäimistö
e) näppäimistön kehys
f) rungon suojus
g) akku
h) ExpressCard
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Suorittimen jäähdytyselementin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) alaluukku
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
h) suorittimen tuuletin
i) jäähdytyselementti

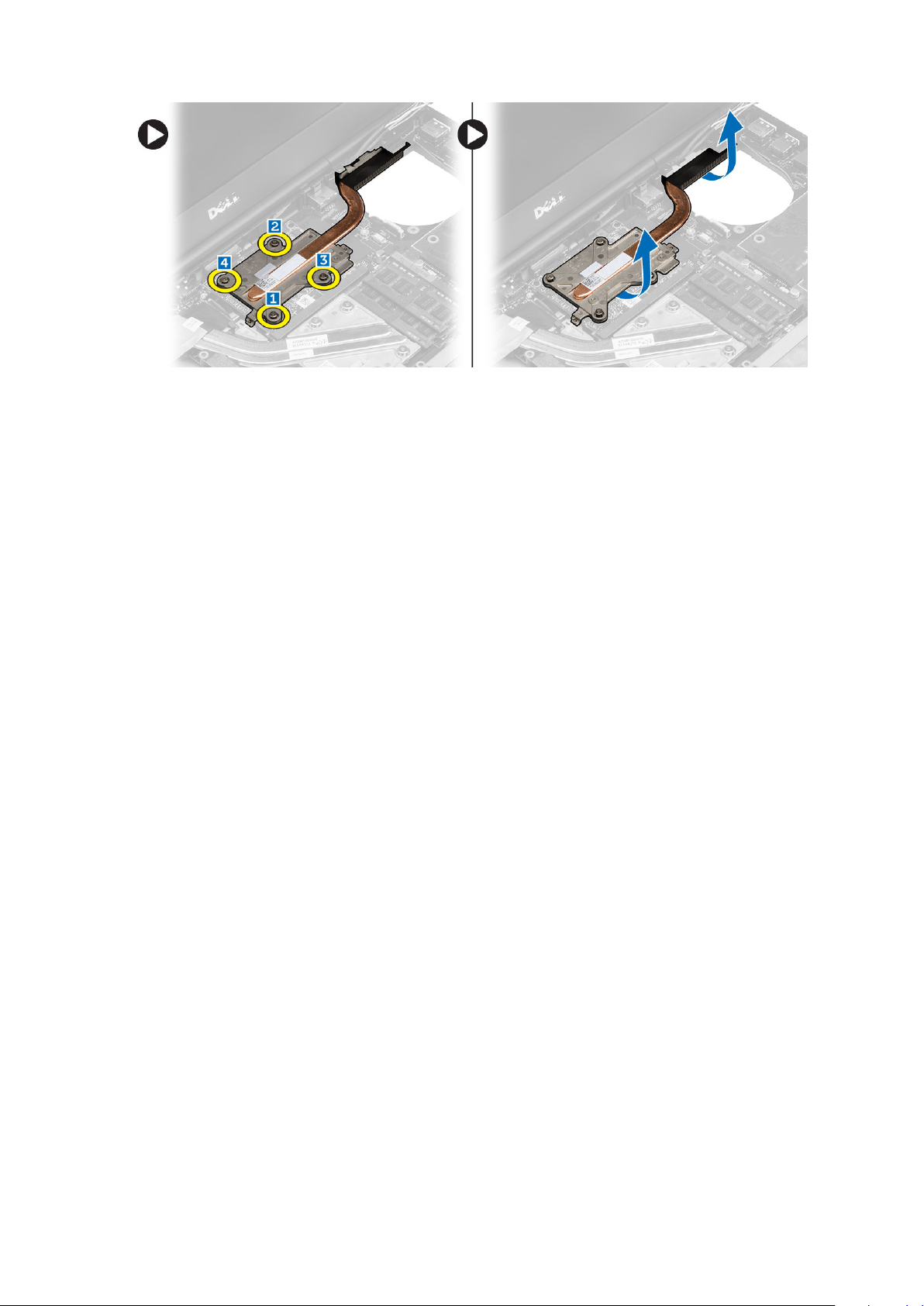

3. Suorita seuraavat vaiheet kuvan mukaisesti:
a) Löysennä kiinnitysruuveja, joilla suorittimen jäähdytyselementti kiinnittyy tietokoneeseen. [1, 2, 3, 4]
b) Nosta suorittimen jäähdytyselementti irti tietokoneesta.
Suorittimen jäähdytyselementin asentaminen
1. Asenna jäähdytyselementti paikalleen. Kiristä ruuvit, joilla suorittimen jäähdytyselementti kiinnittyy tietokoneeseen.
2. Asenna seuraavat:
a) jäähdytyselementti
b) suorittimen tuuletin
c) kämmentuki
d) kiintolevy
e) optinen asema
30
Komponenttien irrottaminen ja asentaminen
Page 31
f) näppäimistö
g) näppäimistön kehys
h) rungon suojus
i) akku
3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Suorittimen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
h) suorittimen tuuletin
i) jäähdytyselementti
3. Käännä suorittimen nokkaruuvia vastapäivään. Irrota suoritin tietokoneesta.
Suorittimen asentaminen
1. Kohdista suorittimen lovet ja kanta ja aseta suoritin kantaan.
2. Käännä suorittimen nokkaruuvia myötäpäivään.
3. Asenna seuraavat:
a) jäähdytyselementti
b) suorittimen tuuletin
c) kämmentuki
d) kiintolevy
e) optinen asema
f) näppäimistö
g) näppäimistön kehys
h) rungon suojus
i) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Näytönohjaimen jäähdytyselementin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
Komponenttien irrottaminen ja asentaminen
31
Page 32
g) kämmentuki
h) jäähdytyselementin tuuletin
i) jäähdytyselementti
3. Irrota ja vapauta kaikki asennettuihin langattomiin kortteihin liitetyt antennikaapelit.
4. Irrota antennikaapelit reitityskanavista.
5. Suorita seuraavat vaiheet kuvan mukaisesti:
a) Löysennä kiinnitysruuveja, joilla näytönohjaimen jäähdytyselementti kiinnittyy tietokoneeseen. [1, 2, 3, 4]
b) Nosta näytönohjaimen jäähdytyselementti ylös ja irti tietokoneesta.
32
Komponenttien irrottaminen ja asentaminen
Page 33
Näytönohjaimen jäähdytyselementin asentaminen
1. Asenna näytönohjaimen jäähdytyselementti paikkaansa.
2. Kiinnitä näytönohjaimen jäähdytyselementti tietokoneeseen kiristämällä ruuvit.
3. Reitita ja kytke antennikaapelit.
4. Asenna seuraavat:
a) jäähdytyselementti
b) jäähdytyselementin tuuletin
c) kämmentuki
d) kiintolevy
e) optinen asema
f) näppäimistö
g) näppäimistön kehys
h) rungon suojus
i) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Näytönohjaimen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
h) näytönohjaimen tuuletin
i) näytönohjaimen jäähdytyselementti
3. Suorita seuraavat vaiheet kuvan mukaisesti:
a) Irrota ruuvit, joilla näytönohjain kiinnittyy tietokoneeseen.
b) Irrota näytönohjain tietokoneesta.
Komponenttien irrottaminen ja asentaminen
33
Page 34
Näytönohjaimen asentaminen
1. Työnnä näytönohjain alkuperäiseen paikkaansa tietokoneessa.
2. Paina näytönohjain alas ja kiinnitä näytönohjain tietokoneeseen kiristämällä ruuvit.
3. Asenna seuraavat:
a) näytönohjaimen jäähdytyselementti
b) näytönohjaimen tuuletin
c) kämmentuki
d) kiintolevy
e) optinen asema
f) näppäimistö
g) näppäimistön kehys
h) alaluukku
i) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
I/O-levyn irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) SD-kortti
b) akku
c) rungon suojus
d) näppäimistön kehys
e) näppäimistö
f) optinen asema
g) kiintolevy
h) kämmentuki
3. Irrota ExpressCard-moduulin liitin I/O-levystä.
34
Komponenttien irrottaminen ja asentaminen
Page 35

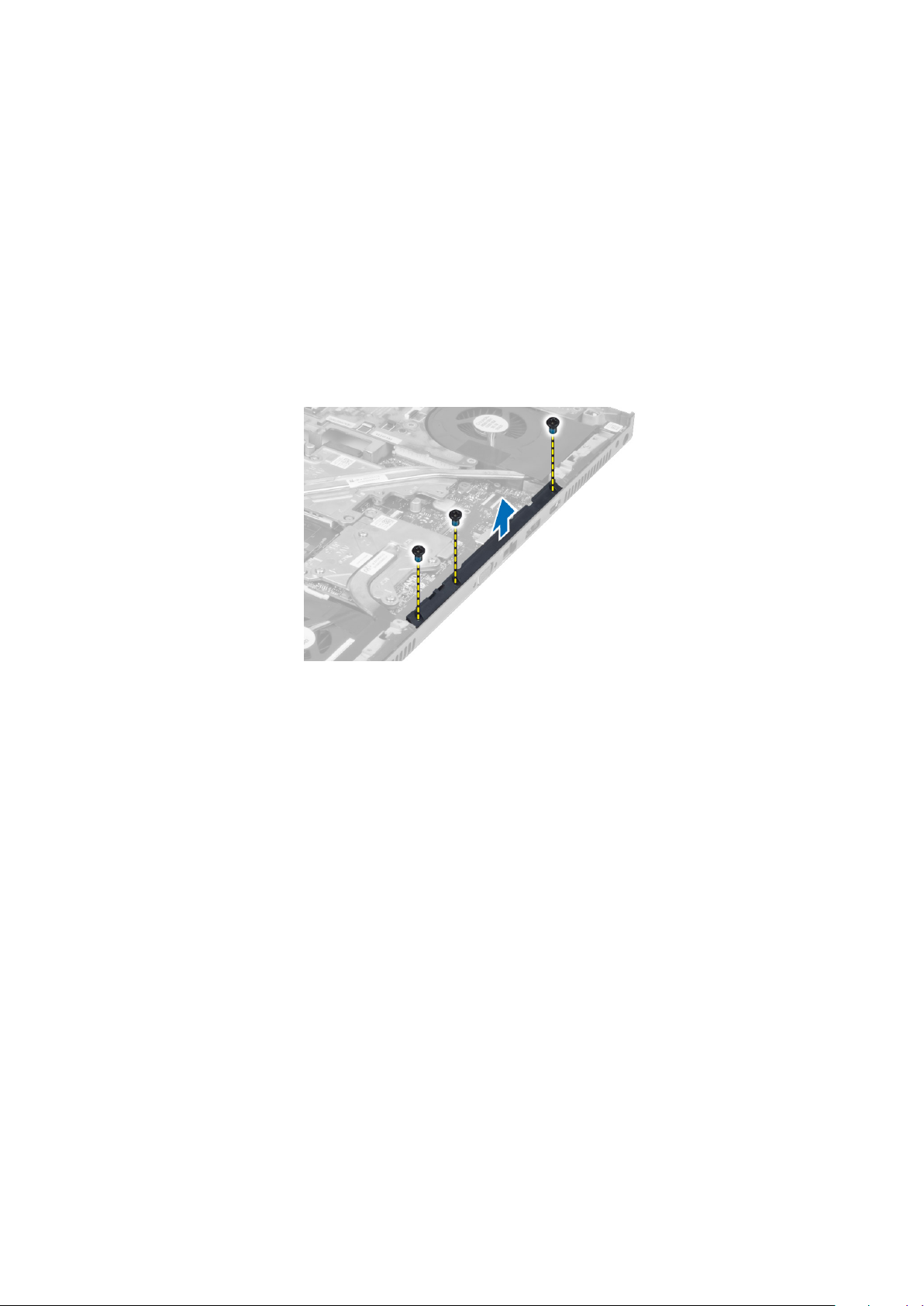

4. Irrota ruuvi, joilla I/O-levy kiinnittyy tietokoneeseen. Nosta I/O-levyn oikeaa reunaa ylöspäin, jotta liitin irtoaa, ja poista levy
tietokoneesta.
I/O-levyn asentaminen
1. Liitä I/O-levyn liitin ja liu'uta I/O-levy paikalleen tietokoneeseen.
2. Kiristä ruuvi, jolla I/O-kortti kiinnittyy tietokoneeseen.
3. Liitä ExpressCard-moduulin liitin I/O-levyyn.
4. Asenna seuraavat:
a) kämmentuki
b) kiintolevy
c) optinen asema
d) näppäimistö
Komponenttien irrottaminen ja asentaminen
35
Page 36
e) näppäimistön kehys
f) rungon suojus
g) akku
h) SD-kortti
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Kytkinlevyn irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
3. Irrota kytkinlevyn kaapeli emolevystä ja poista se salvoista. Irrota ruuvit, joilla kytkinlevy on kiinnitetty tietokoneeseen, ja irrota se
tietokoneesta.
Kytkinlevyn asentaminen
1. Aseta kytkinlevy alkuperäiseen paikkaansa tietokoneeseen.
2. Kiristä ruuvit, joilla kytkinlevy kiinnittyy tietokoneeseen.
3. Liitä kytkinlevyn kaapeli emolevyn ja kiinnitä se reitityskanavan kautta.
4. Asenna seuraavat:
a) kämmentuki
b) kiintolevy
c) optinen asema
d) näppäimistö
e) näppäimistön kehys
f) rungon suojus
g) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
USH (Unified Security Hub) -levyn irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
36
Komponenttien irrottaminen ja asentaminen
Page 37
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
3. Irrota älykortti ja USH-kaapeli emolevystä. Irrota ruuvit, joilla USH-levy on kiinnitetty tietokoneeseen, ja irrota se tietokoneesta.
USH-levyn asentaminen
1. Aseta USH-levy alkuperäiseen paikkaansa tietokoneeseen.
2. Kiristä ruuvit, joilla USH-levy kiinnittyy tietokoneeseen.
3. Kytke älykortin ja USH-levyn kaapelit emolevyyn.
4. Asenna seuraavat:
a) kämmentuki
b) kiintolevy
c) optinen asema
d) näppäimistö
e) näppäimistön kehys
f) rungon suojus
g) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Näytön irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
3. Irrota antennikaapelit langattomista korteista ja työnnä niitä reititysreiästä.
Komponenttien irrottaminen ja asentaminen
37
Page 38
4. Käännä tietokone ja vedä antennikaapelit reititysreiän läpi.
Käännä tietokone ylösalaisin ja irrota ruuvit tietokoneen ala- ja takaosasta.
5.
38
Komponenttien irrottaminen ja asentaminen
Page 39
6. Irrota ruuvit, joilla LVDS (low-voltage differential signalling) -kaapelikiinnike on kiinnitetty. Irrota LVDS-kaapelikiinnike ja LVDS-kaapeli ja
kamerakaapeli emolevystä.
7. Irrota ruuvit, joilla näyttö on kiinnitetty tietokoneeseen. Nosta näyttö irti tietokoneesta.
Näytön asentaminen
1. Kiristä ruuvit, jotka kiinnittävät näytön paikalleen.
2. Liitä kameran ja LVDS-kaapeli emolevyn liittimiin.
3. Aseta LVDS-kaapelikiinnike paikalleen tietokoneeseen ja kiristä kiinnitysruuvit.
4. Aseta langattoman antennin kaapelit kotelon reititysreiän läpi.
5. Kiristä tietokoneen pohjassa ja takana olevat ruuvit.
6. Reititä ja kytke antennikaapelit liittimiinsä.
7. Asenna seuraavat:
a) kämmentuki
b) kiintolevy
c) optinen asema
d) näppäimistö
e) näppäimistön kehys
f) rungon suojus
g) akku
Komponenttien irrottaminen ja asentaminen
39
Page 40
8. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Saranakannen irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) rungon suojus
c) näppäimistön kehys
d) näppäimistö
e) optinen asema
f) kiintolevy
g) kämmentuki
h) näyttö
3. Irrota ruuvit, joilla saranakansi on kiinnitetty tietokoneeseen. Irrota saranakansi tietokoneesta.
Saranakannen asentaminen
1. Aseta saranakansi paikalleen tietokoneeseen.
2. Kiristä ruuvit, joilla saranakansi kiinnittyy tietokoneeseen.
3. Asenna seuraavat:
a) näyttö
b) kämmentuki
c) kiintolevy
d) optinen asema
e) näppäimistö
f) näppäimistön kehys
g) rungon suojus
h) akku
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Emolevyn irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) SD-kortti
b) ExpressCard
c) akku
d) rungon suojus
e) näppäimistön kehys
40
Komponenttien irrottaminen ja asentaminen
Page 41
f) näppäimistö
g) optinen asema
h) kiintolevy
i) ensisijainen muisti
j) toissijainen muisti
k) suorittimen tuuletin
l) näytönohjaimen tuuletin
m) kämmentuki
n) jäähdytyselementti
o) suoritin
p) näytönohjaimen jäähdytyselementti
q) näytönohjain
r) I/O-levy
s) näyttö
3. Irrota nappipariston kaapeli.
4. Irrota USH-liitäntäkaapeli ja Wi-Fi-kytkimen kaapeli.
5. Irrota kaikki Mini-kortit (jos käytettävissä).
6. Irrota ruuvit, joilla emolevy on paikallaan, ja nosta emolevyn yläreuna 20 asteen kulmaan.
Komponenttien irrottaminen ja asentaminen
41
Page 42
7. Irrota virtaliitäntäkaapeli ja emolevy.
Emolevyn asentaminen
1. Kyke virtaliittimen kaapeli emolevyyn.
2. Aseta emolevy lokeroonsa.
3. Kiristä ruuvit, joilla emolevy kiinnittyy tietokoneeseen.
4. Kytke seuraavat kaapelit:
a) USH-liitäntä
b) Wi-Fi-kytkimen kaapeli
42
Komponenttien irrottaminen ja asentaminen
Page 43
c) langattoman levyn liitännät
d) nappiparisto
5. Asenna langattomat kortit (jos käytettävissä).
6. Asenna seuraavat:
a) näyttö
b) I/O-levy
c) näytönohjain
d) näytönohjaimen jäähdytyselementti
e) suoritin
f) jäähdytyselementti
g) kämmentuki
h) näytönohjaimen tuuletin
i) suorittimen tuuletin
j) toissijainen muisti
k) ensisijainen muisti
l) kiintolevy
m) optinen asema
n) näppäimistö
o) näppäimistön kehys
p) rungon suojus
q) akku
r) ExpressCard
s) SD-kortti
7. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Virtaliittimen portin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) SD-kortti
b) ExpressCard
c) akku
d) rungon suojus
e) näppäimistön kehys
f) näppäimistö
g) optinen asema
h) kiintolevy
i) ensisijainen muisti
j) toissijainen muisti
k) suorittimen tuuletin
l) näytönohjaimen tuuletin
m) kämmentuki
n) suorittimen jäähdytyselementti
o) suoritin
p) näytönohjaimen jäähdytyselementti
q) näytönohjain
r) I/O-levy
s) näyttö
t) emolevy
3. Pujota virtaliitäntäkaapeli irti kotelosta, jotta virtaliitäntäportti voidaan irrottaa.
Komponenttien irrottaminen ja asentaminen
43
Page 44
Virtaliittimen portin asentaminen
1. Aseta virtaliittimen portti paikalleen ja ohjaa virtakaapeli koteloon.
2. Asenna seuraavat:
a) emolevy
b) näyttö
c) I/O-levy
d) näytönohjain
e) näytönohjaimen jäähdytyselementti
f) suoritin
g) suorittimen jäähdytyselementti
h) kämmentuki
i) näytönohjaimen tuuletin
j) suorittimen tuuletin
k) toissijainen muisti
l) ensisijainen muisti
m) kiintolevy
n) optinen asema
o) näppäimistö
p) näppäimistön kehys
q) rungon suojus
r) akku
s) ExpressCard
t) SD-kortti
3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Näytön kehyksen irrottaminen
1. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
2. Irrota akku.
3. Väännä näytön kehyksen alareuna ylös.
44
Komponenttien irrottaminen ja asentaminen
Page 45
4. Irrota näytön kehys tietokoneesta vääntämällä kehyksen sivut ja yläreuna irti.
Näytön kehyksen asentaminen
1. Työnnä näytön kehystä alaosasta ja paina kehystä.
Komponenttien irrottaminen ja asentaminen
45
Page 46
2. Käy koko kehys läpi, kunnes se napsahtaa paikalleen näyttökokoonpanoon.
3. Asenna akku.
4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Näyttöpaneelin irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) näytön kehys
3. Irrota ruuvi, jolla näyttöpaneeli on kiinnitetty näyttöyksikköön ja käännä näyttöpaneeli sitten ympäri.
46
Komponenttien irrottaminen ja asentaminen
Page 47
4. Vedä LVDS-kaapelin näyttöpaneeliin kiinnittävä teippi irti.
5. Irrota LVDS-kaapeli.
Komponenttien irrottaminen ja asentaminen
47
Page 48
6. Irrota ruuvit, joilla näyttökiinnikkeet on kiinnitetty näyttöpaneeliin, ja irrota kiinnikkeet.
Näyttöpaneelin asentaminen
1. Kohdista näyttökiinnikkeet näyttöpaneeliin.
2. Kiristä ruuvit, joilla näyttökiinnikkeet on kiinnitetty näyttöpaneeliin.
3. Liitä LVDS-kaapeli ja kiinnitä tarra.
4. Aseta näyttöpaneeli alkuperäiseen paikkaansa tietokoneeseen.
5. Kiristä ruuvit, jotka kiinnittävät näyttöpaneelin näyttöön.
6. Asenna seuraavat:
48
Komponenttien irrottaminen ja asentaminen
Page 49
a) näytön kehys
b) akku
7. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Kameran irrottaminen
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.
2. Irrota seuraavat:
a) akku
b) näytön kehys
3. Irrota kamera seuraavasti:
a) Irrota kamerakaapeli.
b) Irrota ruuvi, jolla kameramoduuli on kiinnitetty tietokoneeseen.
c) Irrota kameramoduuli tietokoneesta.
Kameran asentaminen
1. Kytke kamerakaapeli.
2. Aseta kameramoduuli paikalleen tietokoneeseen.
3. Kiristä ruuvi, jolla kameramoduuli kiinnittyy tietokoneeseen.
4. Asenna seuraavat:
a) näytön kehys
b) akku
5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.
Komponenttien irrottaminen ja asentaminen
49
Page 50
3
Järjestelmän asennusohjelma
Järjestelmän asennusohjelmalla voit hallita tietokoneen laitteistoa ja määrittää BIOS-tason asetukset. Järjestelmän asennusohjelmassa voit
tehdä seuraavia:
• muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita
• esittää järjestelmän laitteistokokoonpanon
• ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä
• määrittää suorituskyvyn ja virranhallinnan kynnysarvot
• hallita tietokoneen suojausta
Aiheet:
• Käynnistysjärjestys
• Navigointinäppäimet
• Järjestelmän asennusohjelman asetukset
• BIOS:in päivittäminen
• Järjestelmän ja asennusohjelman salasana
Käynnistysjärjestys
Käynnistysjärjestyksen avulla järjestelmän asennusohjelman määrittämä laitteiden käynnistysjärjestys voidaan ohittaa ja laite voidaan
käynnistää suoraan jostakin tietystä laitteesta (esimerkiksi optiselta asemalta tai kiintolevyltä). POST:in aikana, kun Dell-logo on hävinnyt,
voit tehdä seuraavia:
• Voit avata järjestelmän asennusohjelman painamalla <F2>
• Voit tuoda kertakäynnistysvalikon näkyviin painamalla <F12>
Kertakäynnistysvalikko sisältää laittet, joilta voit käynnistää tietokoneen ja diagnoosin. Käynnistysvalikon vaihtoehdot ovat seuraavat:
• Irrallinen asema (jos käytettävissä)
• STXXXX-asema (CD/DVD/CD-RW-asema)
HUOMAUTUS
• Optinen asema
• Diagnostiikka
HUOMAUTUS
Käynnistysjärjestysruudulla on myös mahdollisuus siirtyä asennusohjelman näyttöön.
XXX tarkoittaa SATA-aseman numeroa.
Jos valitset Diagnostics-vaihtoehdon, siirryt ePSA diagnostics -näyttöön.
Navigointinäppäimet
Seuraavassa taulukossa esitetään järjestelmän asennsohjelman navigointinäppäimet.
HUOMAUTUS
voimaan vasta kun järjestelmä käynnistetään uudelleen.
Taulukko 1. Navigointinäppäimet
Näppäimet Navigointi
Ylänuoli Siirtyy edelliseen kenttään.
Alanuoli Siirtyy seuraavaan kenttään.
<Enter> Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen.
Välilyönti Laajentaa tai kutistaa alasvetoluettelon, jos käytettävissä.
<Tab> Siirtyy seuraavaan kohdistusalueeseen.
Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan mutta astuvat
50 Järjestelmän asennusohjelma
Page 51
Näppäimet Navigointi
HUOMAUTUS Koskee vain tavallista graafista selainta.
<Esc> Siirtyy edelliselle sivulle, päänäyttöön saakka. Kun <Esc> painetaan päänäytössä, saadaan ilmoitus, jossa
pyydetään tallentamaan tallentamattomat muutokset, ja järjestelmä käynnistyy uudelleen.
<F1> Näyttää järjestelmän asennusohjelman ohjetiedoston.
Järjestelmän asennusohjelman asetukset
HUOMAUTUS Tässä osassa kuvattuja kohteita ei ehkä ole kaikissa tietokoneissa ja kokoonpanoissa.
Taulukko 2. General (Yleistä)
Vaihtoehto Kuvaus
System Information Tässä osassa luetellaan pääasialliset tietokoneen laitteisto-ominaisuudet.
• System Information
• Memory Information (Muistitiedot)
• Processor Information (Suoritintiedot)
• Device Information (Laitetiedot)
Battery Information Näyttää akun lataustilan.
Boot Sequence Käyttäjä voi vaihtaa järjestystä, jossa tietokone yrittää löytää käyttöjärjestelmän. Kaikki alla olevat
vaihtoehdot ovat oletusarvoisesti käytössä:
• UEFI: WDC WD7500BPKT-75PK4TO (oletusasetus)
Voit myös valita Boot List (Käynnistyslaiteluettelo) -vaihtoehdon. Vaihtoehdot ovat:
• Legacy (Vanha)
• UEFI (oletusasetus)
Advanced Boot Options Kun tietokone on UEFI-käynnistystilassa, Enable Legacy Option ROMs -asetus sallii vanhojen
ROM:ien lataamisen. Tämä asetus on oletusarvoisesti poissa käytöstä.
HUOMAUTUS Ilman tätä asetusta ainoastaan UEFI-ROM:it latautuisivat. Tämä asetus
vaaditaan Legacy (Vanha) -käynnistystilaan. Tätä asetusta ei sallita, jos Secure Boot
(Suojattu käynnistys) on käytössä.
• Kenttä Enable Legacy Option ROMs (Ota vanhat ROM-levyt käyttöön)
Date/Time Käyttäjä voi muuttaa päivän ja ajan.
Taulukko 3. System Configuration (Järjestelmäkokoonpano)
Vaihtoehto Kuvaus
Integrated NIC Käyttäjä voi määrittää integroidun verkko-ohjaimen. Vaihtoehdot ovat:
• Enable UEFI Network Stack (Ota UEFI Network Stack käyttöön)
• Disabled (Ei käytössä)
• Enabled (Käytössä)
• Enabled w/PXE (Käytössä PXE:llä) (oletusasetus)
Parallel Port Käyttäjä voi maärittää ja asettaa rinnakkaisportin toimintaa telakointiasemassa. Rinnakkaisportin
asetukset ovat:
• Disabled (Ei käytössä)
• AT (oletusasetus)
• PS2
• ECP
Serial Port Tunnistaa ja määrittää sarjaportin asetukset. Sarjaportin asetus voi olla
• Disabled (Ei käytössä)
Järjestelmän asennusohjelma 51
Page 52
Vaihtoehto Kuvaus
• COM1 (oletusasetus)
• COM2
• COM3
• COM4
HUOMAUTUS Käyttöjärjestelmä voi varata resursseja, vaikka tämä asetus olisi pois
käytöstä.
SATA Operation Käyttäjä voi määrittää sisäisen SATA-kiintolevyn ohjaimen. Vaihtoehdot ovat:
• Disabled (Ei käytössä)
• ATA
• AHCI
• RAID On (Raid käytössä) (oletusasetus)
HUOMAUTUS SATA on määritetty tukemaan RAID-tilaa.
Drives Käyttäjä voi määrittää sisäiset SATA-asemat. Vaihtoehdot ovat:
• SATA-0
• SATA-1
• SATA-2
• SATA-3
• SATA-4
• SATA-5
• Zero Power ODD (Virraton ODD)
Oletusasetus: Korostetut laitteet on otettu käyttöön.
SMART Reporting Tämä kenttä määrää, ilmoitetaanko integroitujen asemien kiintolevyvirheistä järjestelmän
käynnistyessä. Tämä tekniikka on osa SMART (Self Monitoring Analysis and Reporting Technology)
-määritystä. Tämä vaihtoehto on oletusarvoisesti pois käytöstä.
• Enable SMART Reporting (Ota SMART-raportointi käyttöön)
USB Configuration Käyttäjä voi määrittää USB-kokoonpanon. Vaihtoehdot ovat:
• Enable Boot Support (Ota käyttöön käynnistystuki)
• Enable USB 3.0 Controller (Ota käyttöön USB 3.0 -ohjain)
• Enable External USB Port (Ota ulkoinen USB-portti käyttöön)
Oletusasetus: Kaikki vaihtoehdot ovat käytössä.
USB PowerShare Käyttäjä voi määrittää USB PowerShare-toiminnon käyttäytymisen. Vaihtoehto on oletusarvoisesti
poissa käytöstä.
• Enable USB PowerShare (Ota USB PowerShare-toiminto käyttöön)
Ääni Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä.
• Enable Audio (Ota audio käyttöön) (oletusasetus)
Keyboard Illumination Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan.
• Disabled (Ei käytössä) (oletusasetus)
• Level is 25% (Taso on 25 %)
• Level is 50% (Taso on 50 %)
• Level is 75% (Taso on 75 %)
• Level is 100% (Taso on 100 %)
Unobtrusive Mode Kun käytössä, painikkeiden Fn+B painaminen sammuttaa kaikki valot ja mykistää kaikki äänet
järjestelmässä. Voit jatkaa normaalia käyttöä painamalla Fn+B. Asetus on oletusarvoisesti poissa
käytöstä.
• Enable Unobtrusive Mode (Ota hiljainen tila käyttöön)
Miscellaneous Devices Käyttäjä voi ottaa käyttöön tai poistaa käytöstä eri sisäänrakennettuja laitteita. Vaihtoehdot ovat:
52 Järjestelmän asennusohjelma
Page 53
Vaihtoehto Kuvaus
• Enable Fixed Bay (Ota kiinteä paikka käyttöön)
• Enable Microphone (Ota mikrofoni käyttöön)
• Enable ExpressCard (Ota ExpressCard käyttöön)
• Enable eSATA Ports (Ota eSATA-portit käyttöön)
• Enable Camera (Ota kamera käyttöön)
• Enable Hard Drive Free Fall Protection (Ota käyttöön kiintolevyn putoamissuojaus)
• Enable Media Card (Ota muistikortti käyttöön)
• Disable Media Card (Poista muistikortti käytöstä)
Oletusasetus: Korostetut laitteet on otettu käyttöön.
Taulukko 4. Video
Vaihtoehto Kuvaus
LCD Brightness Käyttäjä voi määrittää paneelin kirkkauden, kun ympäristön tunnistin on pois päältä.
Switchable Graphics (Vaihdettava
grafiikka)
Tämä asetus ottaa käyttöön tai poistaa käytöstä vaihdettavat grafiikkatekniikat, kuten NVIDIA
Optimus ja AMD Power Express .
HUOMAUTUS Se saa olla käytössä vain Windows 7/8 32/64-bittisissä
järjestelmissä tai Ubuntu-käyttöjärjestelmässä. Tämä ominaisuus ei sovellu muihin
käyttöjärjestelmiin.
• Enable Switchable Graphics (Ota vaihdettava grafiikka käyttöön)
• Enable dock Display Port through Integrated Graphics (Ota telakan DisplayPort
käyttöön integroidulla grafiikalla) (oletusasetus)
Taulukko 5. Security (Suojaus)
Vaihtoehto Kuvaus
Admin Password Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen.
HUOMAUTUS Järjestelmänvalvojan salasana on määritettävä ennen järjestelmä-
tai kiintolevysalasanan määrittämistä.
HUOMAUTUS Salasanan muutokset astuvat voimaan välittömästi.
HUOMAUTUS Järjestelmänvalvojan salasanan poistaminen poistaa
automaattisesti järjestelmä- ja kiintolevysalasanat.
HUOMAUTUS Salasanan muutokset astuvat voimaan välittömästi.
Oletusasetus: Not set (Ei asetettu)
System Password Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen
HUOMAUTUS Salasanan muutokset astuvat voimaan välittömästi.
Oletusasetus: Not set (Ei asetettu)
Internal HDD-0 Password Käyttäjä voi määrittää, muuttaa tai poistaa järjestelmän salasanan.
Oletusasetus: Not set (Ei asetettu)
Strong Password Käyttäjä voi valita edellyttää aina vahvaa salasanaa.
Oletusasetus: Enable Strong Password (Ota vahva salasana käyttöön) ei ole valittu.
Password Configuration Voit määritää salasanan keston. Min = 4 , Max = 32
Password Bypass Käyttäjä voi ottaa käyttöön tai poistaa käytöstä järjestelmän ja sisäisen kiintolevyn salasanan
ohitusluvan, jos ne on asetettu. Vaihtoehdot ovat:
• Disabled (Ei käytössä) (oletusasetus)
• Reboot bypass (Uudelleenkäynnistysohitus)
Password Change Käyttäjä voi määrittää, otetaanko järjestelmä- ja kiintolevysalasanan käyttöoikeudet käyttöön
vai poistetaanko ne käytöstä, kun järjestelmänvalvojan salasana on määritetty.
Järjestelmän asennusohjelma 53
Page 54
Vaihtoehto Kuvaus
Oletusasetus: Allow Non-Admin Password Changes (Salli muiden kuin järjestelmänvalvojan
salasanojen muutokset) ei ole valittu
Non-Admin Setup Changes Käyttäjä voi määrittää, sallitaanko asetusvaihtoehdon muutokset, kun järjestelmän salasana
määritetään. Vaihtoehto on oletusarvoisesti poissa käytöstä.
• Käyttäjä voi tehdä muutoksia langattomaan kytkimeen
TPM Security Tällä asetuksella voit määrittää, onko järjestelmän Trusted Platform Module (TPM) käytössä ja
näkyvissä käyttöjärjestelmässä. Kun se ei ole käytössä, BIOS ei kytke TPM:ää päälle POST:in
aikana. TPM ei ole käytössä eikä näy käyttöjärjestelmässä. Kun se on käytössä, BIOS kytkee
TPM:n päälle POST:in aikana siten, että käyttöjärjestelmä voi käyttää sitä. Tämä asetus on
oletusarvoisesti poissa käytöstä.
HUOMAUTUS Tämän vaihtoehdon kytkeminen pois päältä ei muuta TPM:lle
annettuja asetuksia eikä poista tai muuta sinne tallennettuja tietoja ja avaimia. Se
pelkästään kytkee TPM:n pois päältä siten, että sitä ei voi käyttää. Kun otat
tämän asetuksen taas käyttöön, TPM toimii täsmälleen samoin kuin ennen sen
kytkemistä pois.
HUOMAUTUS Tämän asetuksen muutokset astuvat voimaan välittömästi.
• TPM Security
Computrace Käyttäjä voi aktivoida valinnaisen Computrace-ohjelmiston tai poistaa sen käytöstä.
Vaihtoehdot ovat:
• Deactivate (Poista käytöstä) (oletusasetus)
• Disable (Ei käytössä)
• Activate (Ota käyttöön)
HUOMAUTUS Activate (Ota käyttöön) ja Disable (Ei käytössä) -vaihtoehdot
ottavat ominaisuuden käyttöön tai poistavat sen käytöstä pysyvästi, eikä
asetusta enää voi muuttaa
CPU XD Support Käyttäjä voi ottaa käyttöön suorittimen XD (Execute Disable) -tilan.
Oletusasetus: Enable CPU XD Support (Ota CPU XD -tuki käyttöön)
OROM Keyboard Access Käyttäjä voi valita mahdollisuuden siirtyä valinnaiseen ROM-määritysnäyttöön painamalla
käynnistyksen yhteydessä pikavalintaa. Vaihtoehdot ovat:
• Enable (Käytössä) (oletusasetus)
• One Time Enable (Käytössä kerran)
• Disable (Ei käytössä)
Admin Setup Lockout Käyttäjä voi estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on
käytössä.
Oletusasetus: Disabled (Ei käytössä)
Taulukko 6. Secure Boot
Vaihtoehto Kuvaus
Secure Boot Enable Tämä asetus ottaa suojatun käynnistyksen käyttöön tai poistaa sen käytöstä.
• Disabled (Ei käytössä) (oletusasetus)
• Enabled (Käytössä)
Expert Key Management Expert key Management sallii PK-, KEK-, db- ja dbx-suojausavaintietokantojen käsittelyn.
• Expert Key Management
• Enable Custom Mode (Ota mukautettu tila käyttöön) - Oletusarvoisesti poissa käytöstä
• Custom Mode Key Management (Mukautettu näppäinhallinta)
54 Järjestelmän asennusohjelma
Page 55
Vaihtoehto Kuvaus
• PK (oletusasetus)
• KEK
• Db
• Dbx
Taulukko 7. Performance (Suorituskyky)
Vaihtoehto Kuvaus
Multi Core Support Tämä kenttä määrittää, käyttääkö prosessi yhtä ydintä vai kaikkia ytimiä. Joidenkin sovellusten
suorituskyky paranee useammalla ytimellä. Tämä vaihtoehto on oletusarvoisesti käytössä.
Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen moniydintuen. Vaihtoehdot ovat:
• All (Kaikki) (oletusasetus)
• 1
• 2
Intel SpeedStep Voit ottaa Intel SpeedStep -ominaisuuden käyttöön tai poistaa sen käytöstä.
Oletusasetus: Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön)
C States Control Voit ottaa käyttöön tai poistaa käytöstä uusia suorittimen valmiustiloja. Voit ottaa käyttöön ja
poistaa käytöstä suorittimen uudet unitilat.
Oletusasetus: C states (C-tilat).
Limit CPUID Tämä kenttä rajoittaa suorittimen standardin CPUID-toiminnon tukeman maksimiarvon. Jotkut
käyttöjärjestelmät eivät asennu täysin, jos suurin tuettu CPUID-toiminto on suurempi kuin 3.
Tämä vaihtoehto on oletusarvoisesti poissa käytöstä.
Enable CPUID Limit (Ota CPUID-raja käyttöön)
Intel TurboBoost Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen Intel TurboBoost -tilan.
Oletusasetus: Enable Intel TurboBoost (Ota Intel TurboBoost käyttöön)
Hyper-Thread Control Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen hypersäieominaisuuden.
Oletusasetus: Enabled (Käytössä)
Rapid Start Technology Käyttäjä voi määrittää Rapid Start -tekniikan. Tämä ominaisuus on käytössä oletusarvoisesti.
Voit määrittää Rapid Start -ajastimen arvon.
Taulukko 8. Power Management (Virranhallinta)
Vaihtoehto Kuvaus
AC Behavior Tietokone voi käynnistyä automaattisesti, kun verkkolaite on kytkettynä. Vaihtoehto on poissa
käytöstä.
• Wake on AC (Käynnistys verkkovirrassa)
Auto On Time Käyttäjä voi määrittää ajan, jolloin tietokone käynnistyy automaattisesti. Vaihtoehdot ovat:
• Disabled (Ei käytössä) (oletusasetus)
• Every Day (Päivittäin)
• Weekdays (Arkipäivisin)
• Select Days (Tiettyinä päivinä)
Deep Sleep Control Ohjaa Deep Sleep -toiminnon käyttöä. Asetukset ovat:
• Disabled (Ei käytössä) (oletusasetus)
• Käytössä vai S5:ssä
• Käytössä S4:ssä ja S5:ssä
USB Wake Support Käyttäjä voi ottaa käyttöön USB-laitteita ja käynnistää tietokoneen valmiustilasta. Vaihtoehto on
poissa käytöstä
• Enable USB Wake Support (Ota USB käynnistystuki käyttöön)
Järjestelmän asennusohjelma 55
Page 56
Vaihtoehto Kuvaus
Wireless Radio Control Käyttäjä voi ohjata WLAN- ja WWAN-radioa. Vaihtoehdot ovat:
• Control WLAN radio (WLAN-radion ohjaus)
• Control WWAN radio (WWAN-radion ohjaus)
Oletusasetus: molemmat vaihtoehdot ovat poissa käytössä.
Wake on LAN/WLAN Tällä asetuksella tietokone voidaan käynnistää tietyllä LAN-signaalilla sen ollessa sammuksissa.
Tämä asetus ei vaikuta valmiustilasta heräämiseen, mikä otetaan päälle käyttöjärjestelmän
kautta. Tämä ominaisuus toimii ainoastaan tietokoneen ollessa kytketty verkkovirtaan.
• Disabled (Poissa käytöstä) – Järjestelmää ei voi käynnistää tietyllä LAN-signaalilla, kun se
saa herätyssignaalin LAN- tai WLAN-verkon kautta. (oletusasetus)
• LAN or WLAN (LAN tai WLAN) – Järjestelmä voidaan käynnistää tietyllä LAN- tai WLANsignaalilla.
• LAN Only (Vain LAN) – Järjestelmä voidaan käynnistää tietyllä LAN-signaalilla.
• LAN with PXE Boot (LAN PXE-käynnistyksellä) - Herätyspaketti, joka lähetetään
järjestelmään joko S4- tai S5-tilassa, saa järjestelmän käynnistymään suoraan PXE:hen.
• WLAN Only (Vain WLAN) – Järjestelmä voidaan käynnistää tietyllä LAN-signaalilla.
Block Sleep Käyttäjä voi estää tietokonetta siirtymästä lepotilaan. Vaihtoehto on oletusarvoisesti poissa
käytöstä.
• Block Sleep (S3) (Lepotilan esto)
Peak Shift Peak Shift -asetuksella voidaan minimoida verkkovirran kulutus päivän suurimpina
sähkönkulutusaikoina. Määritä kullekin luetellulle viikonpäivälle aloitus- ja lopetusaika Peak Shift tilalle. Näinä aikoina järjestelmä käyttää akkua vaikka se olisikin kytketty verkkovirtaan, kunhan
akku pysyy Battery Threshold -kentässä määritetyn kynnysarvon yläpuolella. Määritetyn
päättymisajan jälkeen järjestelmä toimii verkkovirralla, jos se on kytketty, mutta ei lataa akkua.
Järjestelmä toimii jälleen normaalisti verkkovirralla ja lataa akkua, kun latauksen aloitusaika on
määritetty. Tämä asetus on oletusarvoisesti poissa käytöstä.
• Enable Peak Shift (Ota Peak Shift käyttöön)
Advanced Battery Charge
Configuration
Primary Battery Configuration Käyttäjä voi määrittää, kuinka akun latausta käytetään, kun verkkolaite on kytkettynä.
Battery Slice Configuration Käyttäjä voi määrittää, kuinka akkua ladataan. Vaihtoehdot ovat:
Module Bay Battery Charge
Configuration
Tämä siirtää kaikki järjestelmän akut Advanced Battery Charging Mode -tilaan akun terveyden
maksimoimiseksi. Advanced Charging -tilassa järjestelmä käyttää standardia latausalgoritmia ja
muita tekniikkoja työtuntien ulkopuolella maksimoidakseen akun terveyden. Työtunteina
käytetään pikalatausta, jolloin akku latautuu nopeammin ja on siten valmiina käytettäväksi
nopeammin. Määritä kullekin viikonpäivälle aika, jona järjestelmää käytetään rankimmin. Työajan
asettaminen nollaksi tarkoittaa, että järjestelmää käytetään vain kevyesti kyseisenä päivänä.
Tämä asetus on oletusarvoisesti poissa käytöstä.
• Enable Advanced Battery Charge Mode (Ota Advanced Battery Charge -tila käyttöön)
Vaihtoehdot ovat:
• Adaptive (Adaptiivinen)
• Standard Charge (Vakiolataus)
• Express Charge (Pikalataus)
• Primarily AC use (Ensisijaisesti verkkovirta)
• Custom Charge (Mukautettu lataus) – Voit määrittää prosenttiosuuden, kuinka paljon akkua
ladataan.
• Standard Charge (Vakiolataus)
• Express Charge (Pikalataus) (oletusasetus)
• Standard (Vakio) – Lataa akun täyteen vakionopeudella
• Express Charge (Pikalataus) - Akku voidaan ladata nopeasti Dellin pikalataustekniikalla.
HUOMAUTUS Akkuasetukset eivät ole välttämättä käytettävissä kaikkien
akkutyyppien kohdalla. Jotta voit ottaa tämän asetuksen käyttöön, Advanced
Battery Charge Mode -tilan on oltava poissa käytöstä.
56 Järjestelmän asennusohjelma
Page 57
Taulukko 9. POST Behavior
Vaihtoehto Kuvaus
Adapter Warnings Käyttäjä voi aktivoida verkkolaiteen varoitusilmoitukset tiettyjä verkkolaitteita käytettäessä.
• Enable Adapter Warnings (Ota verkkolaitteen varoitukset käyttöön) (oletusasetus)
Mouse/Touchpad Käyttäjä voi määrittää, miten tietokone käsittelee hiiri- ja kosketuslevysyötteitä. Vaihtoehdot
ovat:
• Serial Mouse (Sarjaliitäntähiiri)
• PS2 Mouse (PS2-hiiri)
• Touchpad/PS-2 Mouse (Kosketuslevy/PS2-hiiri käytössä) (oletusasetus)
Numlock Enable Tämä asetus määrittää, voiko NumLock-toiminnon ottaa käyttöön, kun järjestelmä käynnistyy.
Tämä asetus on oletusarvoisesti käytössä.
• Enable Numlock (Ota Numlock käyttöön)
Fn Key Emulation Käyttäjä voi määrittää PS/2-näppäimistön <Scroll Lock> -näppäintoiminnon ja sisäänrakennetun
näppäimistön <Fn> -näppäintoiminnon vastaamaan toisiaan. Asetus on oletusarvoisesti
käytössä.
• Enable Fn Key Emulation (Ota Fn-näppäinemulointi käyttöön)
MEBx Hotkey Määrittää, otetaanko MEBx-pikanäppäimet käyttöön järjestelmän käynnistyessä.
• Enable MEBx Hotkey (Ota MEBx-pikapainike käyttöön) (oletusasetus)
Fastboot Tämä asetus voi nopeuttaa käynnistystä ohittamalla joitain yhteensopivuusvaiheita.
• Minimal (Minimaalinen) – Lyhentää käynnistysaikaa ohittamalla tiettyjä laitteiston ja
kokoonpanon alustuksia käynnistyksen aikana.
• Thorough (Huolellinen) – Alustaa kaikki laitteistot ja koko kokoonpanon käynnistyksen
yhteydessä. (Oletusasetus)
• Auto – BIOS voi päättää kokoonpanon alustuksesta käynnistyksen yhteydessä.
Extend BIOS POST Time Tämä asetus luo uuden käynnistystä edeltävän viiveen. Tällöin käyttäjät ehtivät nähdä POST-
tilailmoitukset.
• 0 seconds (0 sekuntia) (oletusasetus)
• 5 seconds (5 sekuntia)
• 10 seconds (10 sekuntia)
Taulukko 10. Virtualization Support (Virtualisointituki)
Vaihtoehto Kuvaus
Virtualization Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization
Technologyn tarjoamia laitteiston lisäominaisuuksia.
• Enable Intel Virtualization Technology (Ota Intel Virtualization Technology käyttöön)
(oletusasetus)
VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization
Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia.
• Enable Intel Virtualization Technology for Direct I/O (Ota Intel Virtualization
Technology for Direct I/O käyttöön) (oletusasetus)
Trusted Execution Tämä vaihtoehto määrittää, voiko MVMM (Measured Virtual Machine Monitor) käyttää Intel
Trusted Execution -teknologian tarjoamia ylimääräisiä laiteominaisuuksia. TPM Virtualization
Technology (TPM-virtualisointiteknologia) ja Virtualization Technology for Direct I/O
(Virtualisointiteknologia souralle I/O:lle) on oltava käytössä, jotta tätä ominaisuutta voidaan
käyttää. Tämä asetus on oletusarvoisesti poissa käytöstä.
• Trusted execution (Luotettu suoritus)
Järjestelmän asennusohjelma 57
Page 58
Taulukko 11. Langaton
Vaihtoehto Kuvaus
Wireless Switch Käyttäjä voi määrittää, mitä langattomia laitteita langaton kytkin ohjaa. Vaihtoehdot ovat:
• WWAN
• WLAN
• WiGig
• Bluetooth
Kaikki vaihtoehdot ovat oletusarvoisesti käytössä.
Wireless Device Enable Käyttäjä voi ottaa käyttöön tai poistaa käytöstä langattomat laitteet. Vaihtoehdot ovat:
• WWAN
• WLAN/WiGig
• Bluetooth
Kaikki vaihtoehdot ovat oletusarvoisesti käytössä.
Taulukko 12. Maintenance (Huolto)
Vaihtoehto Kuvaus
Service Tag Näyttää tietokoneen huoltomerkin.
Asset Tag Sallii järjestelmän laitetunnuksen luomisen, jos sellaista ei ole määritetty. Tätä vaihtoehtoa ei ole
oletusarvoisesti valittu.
Taulukko 13. System Logs (Järjestelmälokit)
Vaihtoehto Kuvaus
BIOS events Näyttää järjestelmän tapahtumalokin ja sallii lokin tyhjennyksen.
Thermal Events Näyttää lämpötilaan liittyvät tapahtumalokit ja sallii lokien tyhjennyksen.
Power Events Näyttää virtatilaan liittyvät tapahtumalokit ja sallii lokien tyhjennyksen.
BIOS:in päivittäminen
Suositellaan, että BIOS (järjestelmän asennusohjelma) päivitetään emolevyä vaihdettaessa tai päivityksen tullessa saataville.
Matkatietokoneen tapauksessa varmista, että tietokoneen akku on täysin ladattu ja kytketty pistorasiaan.
1. Käynnistä tietokone uudelleen.
2. Siirry osoitteeseen dell.com/support.
3. Jos tiedät tietokoneen palvelutunnuksen tai pikahuoltokoodin:
HUOMAUTUS
HUOMAUTUS Jos et löydä palvelutunnusta, napsauta Tunnista palvelutunnus. Jatka näytön ohjeiden mukaisesti.
4. Anna palvelutunnus tai pikahuoltokoodi ja napsauta Lähetä.
5. Jos et löydä palveutunnusta, napsauta tietokoneen luokitusta.
6. Valitse luettelosta tuotetyyppi.
7. Valitse tietokoneen malli, niin tietokoneen Tuotetuki-sivu avautuu.
8. Valitse Ohjaimet ja ladattavat tiedostot.
9. Valitse ohjainten ja ladattavien tiedostojen näytössä Käyttöjärjestelmä-alasvetoluettelon alta BIOS.
10. Paikanna tuorein BIOS-tiedosto ja napsauta Lataa tiedosto.
11. Valitse haluamasi latausmenetelmä kohdasta Valitse lataustapa; napsauta Jatka.
Näyttöön tulee Tiedoston lataaminen -ikkuna.
12. Tallenna tiedosto työpöydälle valitsemalla Tallenna.
13. Asenna päivitetyt BIOS-asetukset tietokoneeseen valitsemalla Suorita.
Noudata näytön ohjeita.
Voit paikantaa palvelutunnuksen napsauttamalla Mistä palvelutunnus löytyy?
58
Järjestelmän asennusohjelma
Page 59
Järjestelmän ja asennusohjelman salasana
Voit luoda järjestlemän salasana ja asennusohjelman salasanan tietokoneen suojaksi.
Salasanan
Kuvaus
tyyppi
Järjestelmän
salasana
Asennusohjelman
salasana
VAROITUS Salasanat tarjoavat perustason suojauksen tietokoneen tiedoille.
VAROITUS Jos tietokone ei ole lukittu ja se jätetään valvomatta, kuka tahansa voi käyttää sen tietoja.
HUOMAUTUS Tietokone toimitetaan järjestelmän ja asennusohjleman salasana poistettuna käytöstä.
Salasana, joka on annettava tietokoneeseen kirjauduttaessa.
Salasana, joka on annettava, jotta voidaan siirtyä tietokoneen BIOS-asetuksiin ja muuttaa niitä.
Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen
Voit määrittää uuden järjestelmän salasanan ja/tai asennusohjelman salasanan tai vaihtaa vanhan järjestelmän salasanan ja/tai
asennusohjelman salasanan vain, kun Password Status (Salasanan tila) on Unlocked (Lukitsematon). Jos salasanan tila on
Locked (lukittu), et voi muuttaa järjestelmän salasanaa.
HUOMAUTUS
poisteaan, ja on annettava uusi järjestelmän salasana jotta tietokoneeseen voidaan kirjautua sisään.
Jos salasanahyppykytkin on poistettu käytöstä, vanha järjestelmän salasana ja asennusohjelman salasana
Voit siirtyä järjestelmän asennusohjelmaan painamalla <F2> heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen.
1. Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security
(Järjestelmän salaus) ja paina <Enter>.
System Security (Järjestelmän salaus) -ruutu avautuu.
2. Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked
(Lukitsematon).
3. Valitse System Password (Järjestelmän salaus), anna järjestelmän salasana ja paina <Enter> tai <Tab>.
Valitse järjestelmän salasana seuraavien ohjeiden mukaisesti:
• Salasanan maksimipituus on 32 merkkiä.
• Salasana voi sisältää ainoastaan numerot 0-9.
• Ainoastaan pienet kirjaimet hyväksytään eikä suuria kirjaimia sallita.
• Vain seuraavat erikoismerkit sallitaan: välilyönti, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Anna järjestelmän salasana uudelleen sitä pyydettäessä.
4. Kirjoita aikaisemmin antamasi järjestelmän salasana ja valitse OK.
5. Valitse Setup Password (Asennusohjelman salasana), kirjoita järjestelmän salasana ja paina <Enter> tai <Tab>.
Sinua pyydetään kirjoittamaan asennusohjelman salasana uudelleen.
6. Kirjoita aikaisemmin antamasi asennusohjelman salasana ja valitse OK.
7. Paina <Esc>, niin saat viestin, joka kehottaa sinua tallentamaan muutokset.
8. Tallenna muutokset painamalla <Y>.
Tietokone käynnistyy uudelleen.
Järjestelmän asennusohjelma
59
Page 60
Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen
Varmista, että Password Status (Salasanan tila) on Unlocked (Lukitsematon) (järjestelmän asennusohjelmassa), ennen kuin yrität poistaa
tai muuttaa vanaa järjestelmän ja/tai asennusohjelman salasanaa. Et voi poistaa tai muuttaa vanhaa järjestelmän tai asennusohjelman
salasanaa, jos Password Status (Salasanan tila) on Locked (Lukittu).
Voit siirtyä järjestelmän asennusohjelmaan painamalla <F2> heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen.
1. Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security
(Järjestelmän salaus) ja paina <Enter>.
System Security (Järjestelmän salaus) -ruutu avautuu.
2. Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked (Lukitsematon).
3. Valitse System Password (Järjestelmän salasana), muuta vanhaa järjestelmän salasanaa tai poista se ja paina <Enter> tai <Tab>.
4. Valitse Setup Password (Asennusohjelman salasana), muuta vanhaa asennusohjelman salasanaa tai poista se ja paina <Enter> tai
<Tab>.
HUOMAUTUS Jos muutat järjestelmän ja/tai asennusohjelman salasanaa, kirjoita uusi salasana sitä pyydettäessä. Jos
poistat järjestelmän ja/tai asennusohjelman salasanan, vahvista poisto sitä pyydettäessä.
5. Paina <Esc>, niin saat viestin, joka kehottaa sinua tallentamaan muutokset.
6. Tallenna muutokset ja poistu järjestelmän asennusohjelmasta painamalla <Y>.
Tietokone käynnistyy uudelleen.
60 Järjestelmän asennusohjelma
Page 61
4
Diagnostiikka
Jos tietokoneen kanssa tulee ongelmia, suorita ePSA-diagnoosi ennen kuin otat yhteyttä Delliin saadaksesi teknistä tukea. Diagnoosin
tarkoitus on testata tietokoneen laitteisto ilman ylimääräisiä laitteita ja tiedon menetyksen vaaraa. Jos et onnistu korjaamaan ongelmaa itse,
huolto- ja tukihenkilöstö voi auttaa sinua ratkaisemaan ongelman diagnoositulosten avulla.
Aiheet:
• ePSA (Enhanced Pre-boot System Assessment) -diagnoosi
ePSA (Enhanced Pre-boot System Assessment) diagnoosi
ePSA-diagnoosi (tunnetaan myös järjestelmädiagnoosina) suorittaa laitteiston täydellisen tarkistuksen. ePSA on kiinteä osa BIOS:ia, ja BIOS
käynnistää sen sisäisesti. Kiinteä järjestelmän diagnoosi tarjoaa vaihtoehtoja tietyille laitteille ja laiteryhmille, joilla voidaan
• suorittaa testit automaattisesti tai interaktiivisesti
• toistaa testit
• esittää tai tallentaa testin tulokset
• käydä testejä läpi ja valita ylimääräisiä testiasetuksia, jotta viallisista laitteista saataisiin lisää tietoa
• esittää tilailmoituksia, jotka kertovat, onnistuivatko testit
• esittää virheilmoituksia, joissa kerrotaan testauksen aikana havaituista ongelmista
VAROITUS
saattaa johtaa vääriin tuloksiin tai virheilmoituksiin.
HUOMAUTUS Joidenkin tiettyjen laitteiden testaaminen edellyttää toimia käyttäjältä. Sinun on oltava päätteen ääressä,
kun diagnooseja suoritetaan.
1. Käynnistä tietokone.
2. Kun tietokone käynnistyy, paina <F12>-painiketta Dell-logon ilmestyessä.
3. Valitse käynnistysvalikosta Diagnostics.
Enhanced Pre-boot System Assessment (ePSA) -ikkuna ilmestyy. Se luetteloi tietokoneen kaikki havaitut laitteet. Diagnostiikka
alkaa tarkistaa kaikkia havaittuja laitteita.
4. Jos haluat suorittaa tietyn laitteen diagnoosin, paina <Esc> ja napsauta Yes pysäyttääksesi diagnoosin.
5. valitse vasemmasta paneelista laite ja napsata Run Tests.
6. Jos löytyy ongelmia, virhekoodit esitetään.
Merkitse virhekoodit muistiin ja ota yhteys Delliin.
Voit tarkistaa pelkästään tietokoneen järjestelmädiagnoosilla. Tämän ohjelman käyttö muilla tietokoneilla
Diagnostiikka 61
Page 62
Tietokoneen vianmääritys
Laitteen tilavalot
Taulukko 14. Laitteen tilavalot
Syttyy, kun käynnistät tietokoneen ja vilkkuu, kun tietokone on virranhallintatilassa.
Syttyy, kun tietokone lukee tai kirjoittaa tietoa.
Palaa tasaisesti tai vilkkuu osoittaen akun lataustilaa.
Syttyy, kun langaton verkko on käytössä.
Laitteen tilan merkkivalot sijaitsevat yleensä joko näppäimistön ylä- tai vasemmalla puolella. Niiden avulla näytetään muisti, akun ja
langattomien laitteiden verkkoyhteys ja toiminta. Tämän lisäksi ne voivat olla hyödyllisiä diagnostiikkatyökaluja, jos järjestelmässä ilmenee
mahdollinen vika.
Seuraavassa taulukossa esitetään, kuinka merkkivalojen koodeja luetaan mahdollisen virheen ilmetessä.
Taulukko 15. Merkkivalot
5
Muistin merkkivalo Virran
merkkivalo
Vilkkuu Palaa tasaisesti Palaa tasaisesti Mahdollinen suoritinhäiriö.
Palaa tasaisesti Vilkkuu Palaa tasaisesti Muistimoduulit on havaittu mutta on tapahtunut virhe.
Vilkkuu Vilkkuu Vilkkuu Emolevyssä on tapahtunut virhe.
Vilkkuu Vilkkuu Palaa tasaisesti Näytönohjaimessa/videokortissa saattaa olla vikaa.
Vilkkuu Vilkkuu Sammuksissa Järjestelmä epäonnistui kiintolevyn alustuksessa TAI järjestelmä
Vilkkuu Sammuksissa Vilkkuu USB-ohjain joutui vikatilaan käynnistyessään.
Palaa tasaisesti Vilkkuu Vilkkuu Muistimoduuleja ei ole asennettu/löytynyt.
Vilkkuu Palaa tasaisesti Vilkkuu Näyttö joutui vikatilaan käynnistyessään.
Sammuksissa Vilkkuu Vilkkuu Modeemi estää järjestelmää suorittamasta POST:ia loppuun.
Sammuksissa Vilkkuu Sammuksissa Muistia ei voitu alustaa tai muistia ei tueta.
Langattoman
yhteyden
merkkivalo
Vian kuvaus
epäonnistui Option ROM -alustuksessa.
Akun tilavalot
Jos tietokone on kytketty sähköpistorasiaan, akun tilan merkkivalo toimii seuraavasti:
Vuorotellen
vilkkuva oranssi ja
valkoinen
merkkivalo
Vuorotellen
vilkkuva oranssi
merkkivalo ja
tasaisesti palava
Kannettavaan tietokoneeseen on kytketty muu kuin Dellin valmistama verkkolaite, jota ei tunnisteta tai tueta.
Tilapäinen akkuvirhe nykyistä verkkolaitetta käytettäessä.
62 Tietokoneen vianmääritys
Page 63
valkoinen
merkkivalo
Jatkuvasti
vilkkuva oranssi
merkkivalo
Merkkivalo ei pala Akku täydessä lataustilassa verkkolaitetta käytettäessä.
Tasainen valkoinen
valo
Vakava akkuvirhe verkkolaitetta käytettäessä.
Akku lataustilassa verkkolaitetta käytettäessä.
Tekniset tiedot
HUOMAUTUS Vaihtoehdot voivat vaihdella alueen mukaan. Saat lisätietoja tietokoneen kokoonpanosta valitsemalla
Käynnistä (Käynnistyskuvake) > Ohje ja tuki ja valitsemalla tietokoneen tietojen näyttämisen.
Taulukko 16. Järjestelmätiedot
Ominaisuus Tekniset tiedot
Järjestelmän piirisarja Mobile Intel 8 Series -piirisarja
DMA-kanavat Tehostettu DMA-ohjain
• Kaksi limittäistä 8237 DMA -ohjainta
• LPC DMA -tuki
Keskeytystasot Keskeytysohjain
• Tukee enintään kahdeksaa vanhanmallista keskeytysnastaa
• Tukee PCI 2.3 -viestisignaalia
Keskeytykset
• Kaksi limittäistä 8259:ää 15 keskeytyksellä
• Integroitu IO APIC -tuki 24 keskeytyksellä
• Tukee suorittimen järjestelmäväylän keskeytyksen toimitusta
BIOS-piiri (NVRAM) 96 Mb (12 Mt)
Taulukko 17. Suoritin
Ominaisuus Tekniset tiedot
Suoritintyyppi
L1-välimuisti Enintään 32 kt välimuistia, suorittimen tyypistä riippuen
L2-välimuisti Enintään 256 Kt välimuistia, suorittimen tyypistä riippuen
L3-välimuisti Enintään 8 Mt välimuistia, suorittimen tyypistä riippuen
Taulukko 18. Muisti
Ominaisuus Tekniset tiedot
Tyyppi DDR3L
Nopeus 1 600 MHz ja 1 866 MHz
Liitännät 4 SoDIMM-kantaa
• Intel Core i5 ja i7 Dual Core
• Intel Core i7 Quad Extreme
• Intel Core i7 Quad Core
• Intel Core i5 ja i7 Dual Core -suorittimet – kaksi DIMM-paikkaa
• Intel Core i7 Quad Core ja i7 Quad Extreme -suorittimet – neljä DIMM-paikkaa
Kapasiteetti 1 Gt, 2 Gt, 4 Gt ja 8 Gt
Tietokoneen vianmääritys 63
Page 64
Ominaisuus Tekniset tiedot
Vähimmäismuisti 2 Gt
Enimmäismuisti
Taulukko 19. Video
Ominaisuus Tekniset tiedot
Tyyppi
M4800 MXM A-tyypin lisäkortti
M6800 MXM B-tyypin lisäkortti
Tietoväylä PCIE x16, Gen3
Näytönohjain ja muisti
M4800
• Intel Core i5 ja i7 Dual Core -suorittimet – 16 Gt
• Intel Core i7 Quad Core ja i7 Quad Extreme -suorittimet – 32 Gt
• AMD FirePro M5100, 2 Gt GDDR5 VRAM
• NVIDIA Quadro K1100M, 2 Gt GDDR5 VRAM
• NVIDIA Quadro K2100M, 2 Gt GDDR5 VRAM
M6800
Taulukko 20. Audio
Ominaisuus Tekniset tiedot
Integroitu kaksikanavainen High-Definition-ääni
Taulukko 21. Tiedonsiirto
Ominaisuus Tekniset tiedot
Verkkosovitin verkkoliitäntäkortti, jonka tiedonsiirtonopeus on 10/100/1000 Mb/s
Langaton yhteys
Taulukko 22. Laajennusväylä
Ominaisuus Tekniset tiedot
Väylätyyppi PCI 2.3, PCI Express 1.0 ja 2.0, SATA 1.0A, 2.0 ja 3.0, USB 2.0 ja 3.0
Väyläleveys PCIe X16
BIOS-piiri (NVRAM) 96 Mb (12 Mt)
• AMD FirePro M6100, 2 Gt GDDR5 VRAM
• Nvidia Quadro K3100M, 4 Gt GDDR5 VRAM
• Nvidia Quadro K4100M, 4 Gt GDDR5 VRAM
• Nvidia Quadro K5100M, 8 Gt GDDR5 VRAM
• sisäinen langaton lähiverkko (WLAN)
• sisäinen langaton suuralueverkko (WWAN)
• tuki langattomalle yhteydelle
• WiGig-tuki
• Bluetooth 4.0
Taulukko 23. Portit ja liittimet
Ominaisuus Tekniset tiedot
Audio kaksi liitintä linjalähdölle ja linjatulolle/mikrofonille
Verkkosovitin yksi RJ45-liitin
USB 2.0 neljä
USB 3.0 neljä
eSATA\USB 2.0 yksi
64 Tietokoneen vianmääritys
Page 65
Ominaisuus Tekniset tiedot
Video 15-nastainen VGA-liitin, 19-nastainen HDMI-liitin, 20-nastainen DisplayPort-liitin
Muistikortinlukija SD 4.0
Telakointiportti yksi
Mikro-SIM (Subscriber Identity Module) -portti yksi
ExpressCard yksi
Älykortti (valinnainen) yksi
Taulukko 24. Näyttö
Ominaisuus M4800 M6800
Tyyppi
Koko 15,6 tuumaa 17,3 tuumaa
Mitat:
Korkeus 210 mm (8,26 tuumaa) 270,60 mm (10,65 tuumaa)
Leveys 359,80 mm (14,16 tuumaa) 416,70 mm (16,40 tuumaa)
Halkaisija 396,24 mm (15,60 tuumaa) 439,42 mm (17,3 tuumaa)
Aktiivinen alue (X/Y)
• HD (1 366 x 768)
• FHD (1 920 x 1 080)
• QHD+( 3200 X1800)
• HD (344,23 mm X 193,54 mm)
• FHD (344,16 mm X 193,59 mm)
• QHD+ ( 345,6 mm X 194,4 mm)
• HD+ (1 600 x 900)
• FHD (1 920 x 1 080)
• HD+ (382,08 mm X 214,92 mm)
• FHD (381,89 mm X 214,81 mm)
Enimmäistarkkuus 1 920 x 1 080 kuvapistettä
• HD (1 366 x 768)
• FHD (1 920 x 1 080)
• QHD+( 3200 X1800)
Maksimikirkkaus
Käyttökulma 0° (suljettu) - 135°
Virkistystaajuus 60 Hz
Katselukulmat vähintään:
Vaaka/pysty
Taulukko 25. Näppäimistö
Ominaisuus Tekniset tiedot
Näppäimien lukumäärä
• HD (220 nitiä)
• FHD (300 nitiä)
• QHD+ ( 400 nitiä)
• HD (40/40/10/30)
• FHD (60/60/50/50)
• QHD+ ( 80/80/80/80)
• Yhdysvallat: 86 näppäintä
• UK: 87 näppäintä
• Brasilia: 87 näppäintä
• Japani: 90 näppäintä
1 920 x 1 080 kuvapistettä
• HD+ (220 nitiä)
• FHD (300 nitiä)
Asettelu QWERTY/AZERTY/Kanji
Tietokoneen vianmääritys 65
Page 66
Taulukko 26. Kosketuslevy
Ominaisuus Tekniset tiedot
Aktiivinen alue:
X-akseli 80,00 mm
Y-akseli 40,50 mm
Taulukko 27. Kamera
Ominaisuus Tekniset tiedot
Tyyppi CMOS-anturi
Still-kuvien tarkkuus 1280 x 720 pikseliä (enintään)
Näyttötarkkuus 1280 x 720 pikseliä @ 30 ruutua sekunnissa (maksimi)
Halkaisija 74 astetta
Taulukko 28. Säilytyksessä
Ominaisuus Tekniset tiedot
Tallennuslaitteet:
Tallennuslaiteliitäntä
• SATA 1 (1,5 Gb/s)
• SATA 2 (3,0 Gb/s)
• SATA 3 (6 Gb/s)
Asemien määritykset:
M4800 yksi sisäinen 2,5 tuuman SATA HDD/SSD (SATA3) + yksi mSATA SSD (SATA2)
M6800 kaksi sisäistä 2,5 tuuman SATA HDD/SSD (SATA3) -asemaa + yksi mSATA SSD
(SATA2)
Koko 1 Tt ja 5 400 rpm, 320/500/750 Gt ja 7 200 rpm, 320 Gt ja 7 200 rpm – SED FIPS;
128/256/512 Gt – SATA 3 SSD, 256 Gt – SATA 3 SSD
HUOMAUTUS Kiintolevyjen koot muuttuvat tulevaisuudessa. Lisätietoja on
osoitteessa dell.com.
Optinen asema
Liitäntä
Kokoonpano ODD-moduulien ja Air Bayn sekä SATA HDD -aseman tuki
Taulukko 29. Akku
Ominaisuus Tekniset tiedot
Tyyppi litiumioni
Mitat (6-kennoinen/9-kennoinen/9-kennoinen LCL (long cycle life)):
Syvyys 82,60 mm (3,25 tuumaa)
Korkeus 190,65 mm (7,50 tuumaa)
Leveys 20 mm (0,78 tuumaa)
Paino
• SATA 1 (1,5 Gb/s)
• SATA 2 (3,0 Gb/s)
• 6-kennoinen - 345 g (0,76 lb) – (vain M4800)
• 9-soluinen / 9-soluinen LCL – 535 g (1,18 lb)
Jännite 11,10 V
Käyttöikä 300 käyttö-/latauskertaa
Lämpötila-alue:
66 Tietokoneen vianmääritys
Page 67
Ominaisuus Tekniset tiedot
Käytön aikana
Käytön ulkopuolella -20–65 °C (4–149 °F)
Nappiparisto 3 V:n CR2032-litiumioniparisto
Taulukko 30. Verkkolaite
Ominaisuus M4800 M6800
Tulojännite 90-264 VAC 90-264 VAC
Ottovirta (maksimi) 2,50 A 3,50 A
Tulotaajuus 50–60 Hz 50–60 Hz
Lähtöteho 180 W 240 W
Lähtövirta 9,23 A 12,30 A
Nimellislähtöjännite 19,50 VDC 19,50 VDC
Mitat: 180 W 240 W
Korkeus 30 mm (1,18 tuumaa) 25,40 mm (1 tuuma)
Leveys 155 mm (6,10 tuumaa) 200 mm (7,87 tuumaa)
Syvyys 76 mm (2,99 tuumaa) 100 mm (3,93 tuumaa)
Lämpötila-alue:
Käytön aikana 0–40 °C (32–104 °F)
Käytön ulkopuolella –40–65 °C (–40–149 °F)
• Ladattuna: 0–50 °C (32–158 °F)
• Lataamattomana: 0–70 °C (32–122 °F)
Taulukko 31. Kontaktiton älykortti
Ominaisuus Tekniset tiedot
Tuetut älykortit ja tekniikat
Taulukko 32. Mitat
Fyysiset ominaisuudet M4800 M6800
Korkeus:
Kosketusnäytöllä
Ilman kosketusnäyttöä
Leveys 376 mm (14,80 tuumaa) 416,70 mm (16,40 tuumaa)
Syvyys 256 mm (10,07 tuumaa) 270,60 mm (10,65 tuumaa)
Paino (vähintään) 2,89 kg (6,38 lb) 3,58 kg (7,89 lb)
• ISO14443A – 160 kbps, 212 kbps, 424 kbps ja 848 kbps
• ISO14443B – 160 kbps, 212 kbps, 424 kbps ja 848 kbps
• ISO15693
• HID iClass
• FIPS201
• NXP Desfire
• Edessä: 36,1 mm (1,42 tuumaa)
• Takana: 40,2 mm (1,58 tuumaa)
• Edessä: 32,9 mm (1,29 tuumaa)
• Takana: 36,7 mm (1,44 tuumaa)
• Edessä: 33,1 mm (1,30 tuumaa)
• Takana: 37,2 mm (1,46 tuumaa)
Taulukko 33. Käyttöympäristö
Ominaisuus Tekniset tiedot
Lämpötila-alue:
Tietokoneen vianmääritys 67
Page 68
Ominaisuus Tekniset tiedot
Käytön aikana 0–40 °C (32–104 °F)
Säilytyksessä –40–65 °C (–40–149 °F)
Suhteellinen kosteus (enintään):
Käytön aikana 10–90 % (tiivistymätön)
Säilytyksessä 5–95 % (tiivistymätön)
Enimmäisvärinä:
Käytön aikana 0,66 GRMS (2–600 Hz)
Säilytyksessä 1,3 GRMS (2–600 Hz)
Enimmäisisku:
Käytön aikana 140 G, 2 ms
Käytön ulkopuolella 163 G, 2 ms
Korkeus:
Säilytyksessä 0 - 10 668 m (0 - 35 000 jalkaa)
Ilman mukana kulkevien epäpuhtauksien taso G1 tai alempi ANSI/ISA-S71.04-1985-standardin mukaan
68 Tietokoneen vianmääritys
Page 69
Dellin yhteystiedot
Aiheet:
• Dellin yhteystiedot
Dellin yhteystiedot
HUOMAUTUS Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin
tuoteluettelossa olevia yhteystietoja.
Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut
palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot:
1. Siirry osoitteeseen dell.com/support.
2. Valitse tukiluokka.
3. Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue-) luettelosta
4. Valitse tarpeitasi vastaava palvelu- tai tukilinkki.
6
Dellin yhteystiedot 69
Loading...
