Dell Precision Mobile Workstation M4700
Manual do proprietário

Modelo regulamentar: P21F
Tipo regulamentar: P21F001

Notas, avisos e advertências

NOTA: Uma NOTA indica informações importantes para melhor utilizar o computador.

AVISO: Um AVISO indica potenciais danos do hardware ou a perda de dados e explica como evitar o problema.

ADVERTÊNCIA: Uma ADVERTÊNCIA indica potenciais danos no equipamento, lesões pessoais ou mesmo morte.

Copyright © 2014 Dell Inc. Todos os direitos reservados. Este produto está protegido por leis de copyright e propriedade intelectual dos
EUA e internacionais. Dell™ e o logótipo da Dell são marcas comerciais da Dell Inc. nos Estados Unidos e/ou noutras jurisdições. Todas
as outras marcas e nomes aqui mencionados podem ser marcas comerciais das respectivas empresas.

2014 - 09

Rev. A02

Índice

1 Trabalhar no computador.......................................................................................................... 6

Antes de efectuar qualquer procedimento no interior do computador................................................................... 6

Ferramentas recomendadas.....................................................................................................................................7

Desligar o computador............................................................................................................................................. 7

Após efectuar qualquer procedimento no interior do computador..........................................................................8

2 Retirar e instalar componentes................................................................................................ 9

Retirar o cartão SD (Secure Digital).........................................................................................................................9

Instalar o cartão SD..................................................................................................................................................9

Retirar a ExpressCard...............................................................................................................................................9

Instalar a ExpressCard..............................................................................................................................................9

Retirar a bateria........................................................................................................................................................9

Instalar a bateria.....................................................................................................................................................10

Retirar o cartão SIM (Subscriber Identity Module)................................................................................................10

Instalar o cartão SIM (Subscriber Identity Module)...............................................................................................11

Retirar a tampa da base..........................................................................................................................................11

Instalar a tampa da base........................................................................................................................................ 12

Retirar a borda do teclado......................................................................................................................................13

Instalar a borda do teclado.....................................................................................................................................14

Retirar o teclado..................................................................................................................................................... 15

Instalar o teclado....................................................................................................................................................16

Retirar a memória principal....................................................................................................................................17

Instalar a memória principal...................................................................................................................................18

Retirar a memória secundária................................................................................................................................18

Instalar a memória secundária...............................................................................................................................18

Retirar a unidade óptica......................................................................................................................................... 18

Instalar a unidade óptica........................................................................................................................................20

Remover a Rígido unidade......................................................................................................................................20

Instalar a Rígido unidade........................................................................................................................................21

Retirar a placa de rede de área local sem fios (WLAN).........................................................................................21

Instalar a placa de rede local sem fios (WLAN).....................................................................................................21

Retirar a placa de rede alargada sem fios (WWAN)..............................................................................................22

Instalar a placa de rede alargada sem fios (WWAN).............................................................................................22

Retirar o módulo Bluetooth.....................................................................................................................................22

Instalar o módulo Bluetooth................................................................................................................................... 23

Retirar a ventoinha do processador.......................................................................................................................24

Instalar a ventoinha do processador......................................................................................................................24

Retirar a ventoinha da placa de vídeo....................................................................................................................25

Instalar a ventoinha da placa de vídeo...................................................................................................................25

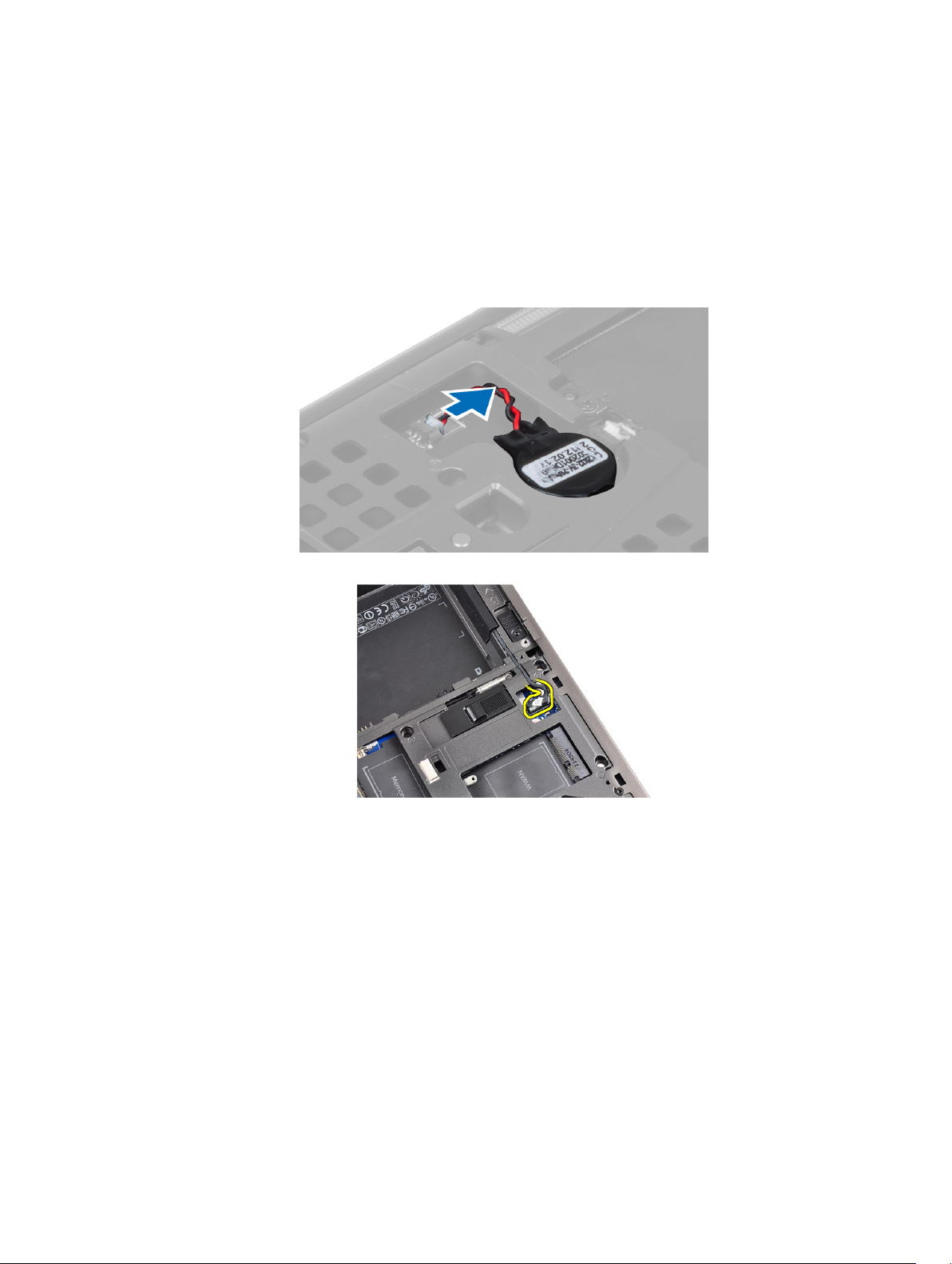

Retirar a bateria de célula tipo moeda................................................................................................................... 25

3

Instalar a bateria de célula tipo moeda..................................................................................................................26

Retirar o apoio para as mãos..................................................................................................................................26

Instalar o apoio para as mãos................................................................................................................................ 28

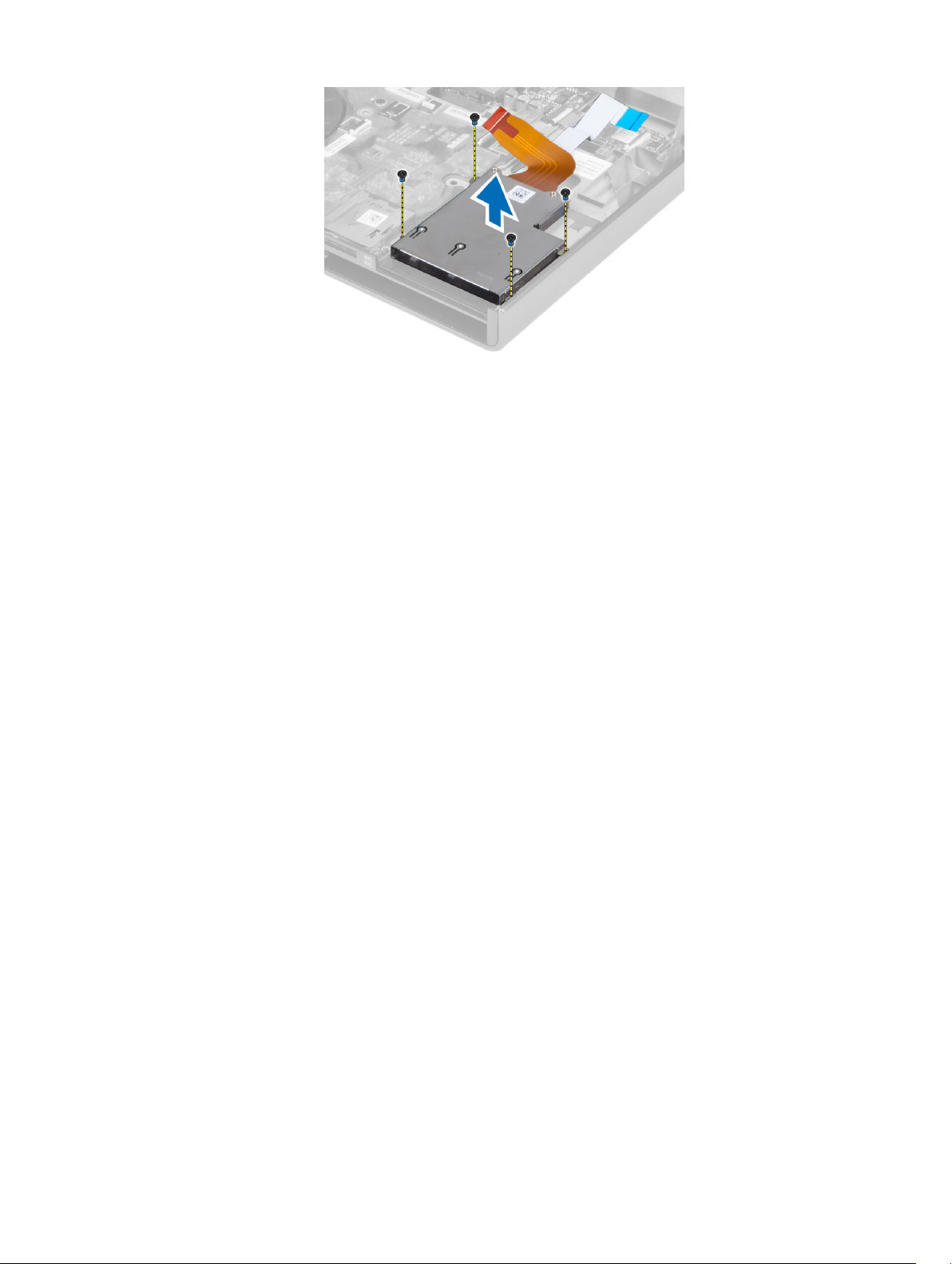

Retirar o módulo ExpressCard................................................................................................................................30

Instalar o módulo ExpressCard...............................................................................................................................31

Retirar o dissipador de calor.................................................................................................................................. 31

Instalar o dissipador de calor.................................................................................................................................32

Retirar o processador.............................................................................................................................................32

Instalar o processador............................................................................................................................................33

Retirar o dissipador de calor da placa de vídeo.....................................................................................................33

Instalar o dissipador de calor da placa de vídeo................................................................................................... 35

Retirar a placa de vídeo..........................................................................................................................................35

Instalar a placa de vídeo........................................................................................................................................ 36

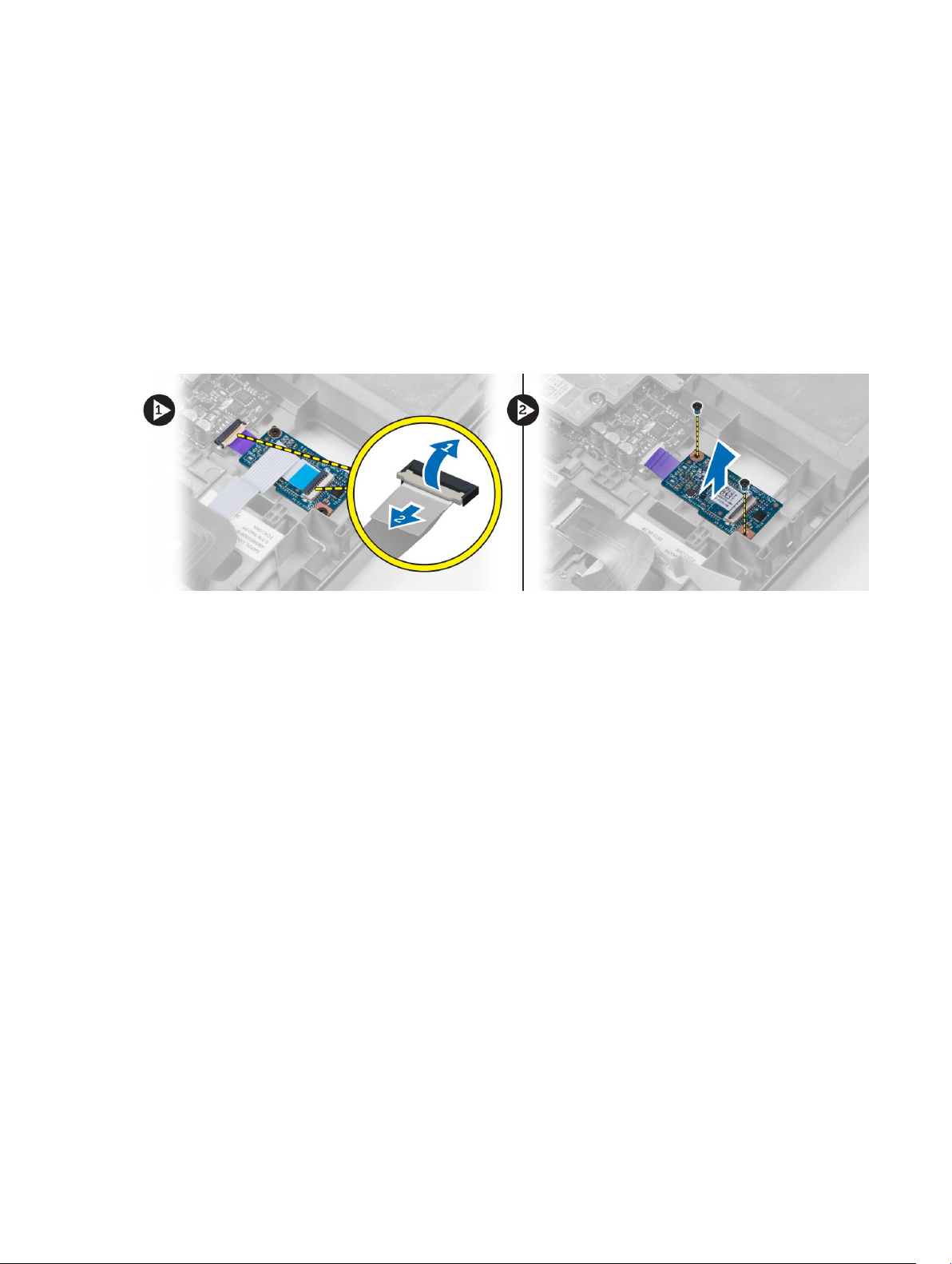

Retirar a placa de entrada/saída (E/S)................................................................................................................... 36

Instalar a placa de E/S............................................................................................................................................37

Retirar a placa de comutação................................................................................................................................ 38

Instalar a placa de comutação...............................................................................................................................38

Remover a placa Unified Security Hub (USH)........................................................................................................ 39

Instalar a placa USH...............................................................................................................................................39

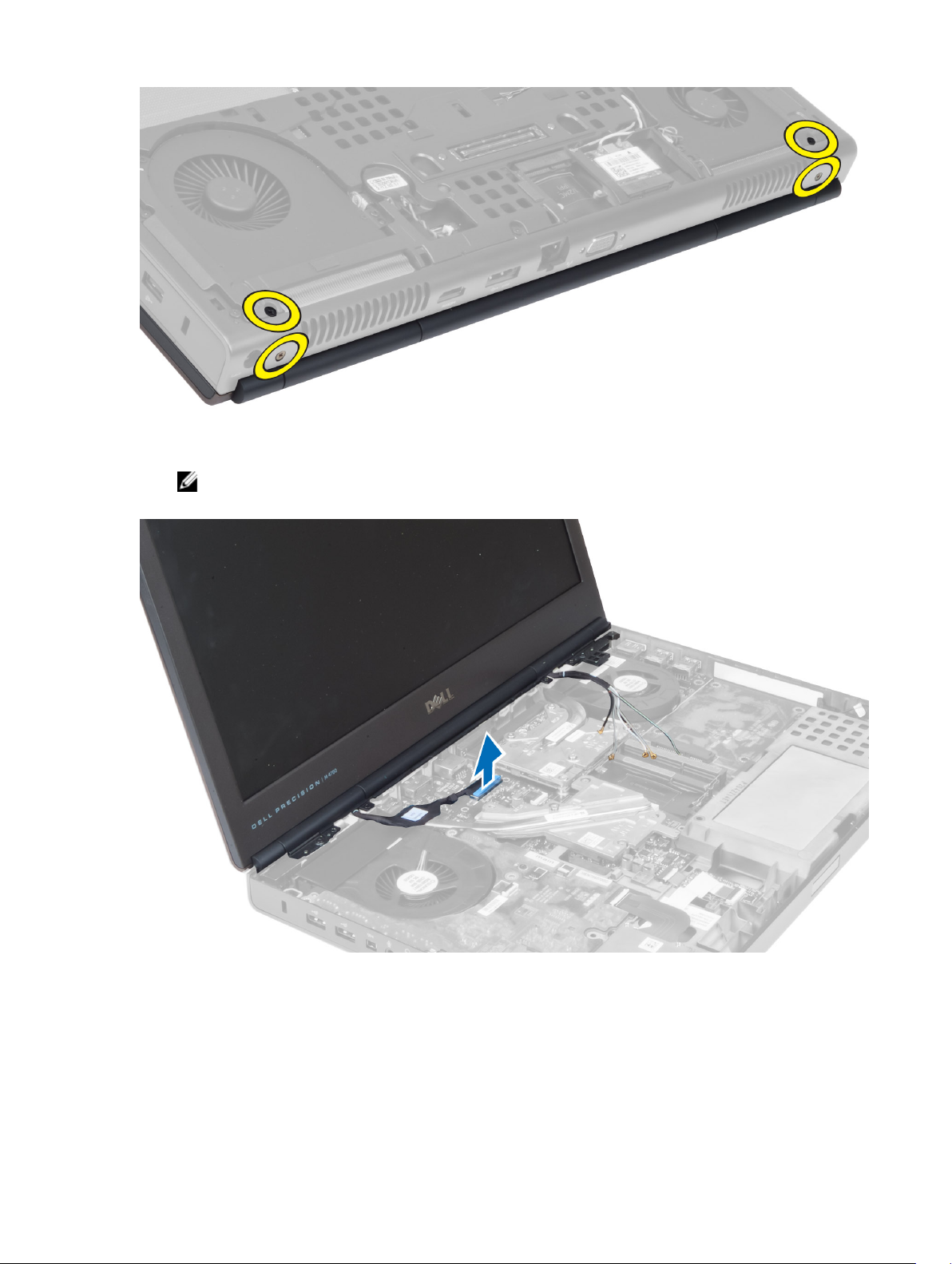

Retirar o conjunto do ecrã......................................................................................................................................39

Instalar o conjunto do ecrã.....................................................................................................................................42

Retirar a tampa das dobradiças............................................................................................................................. 42

Instalar a tampa das dobradiças............................................................................................................................43

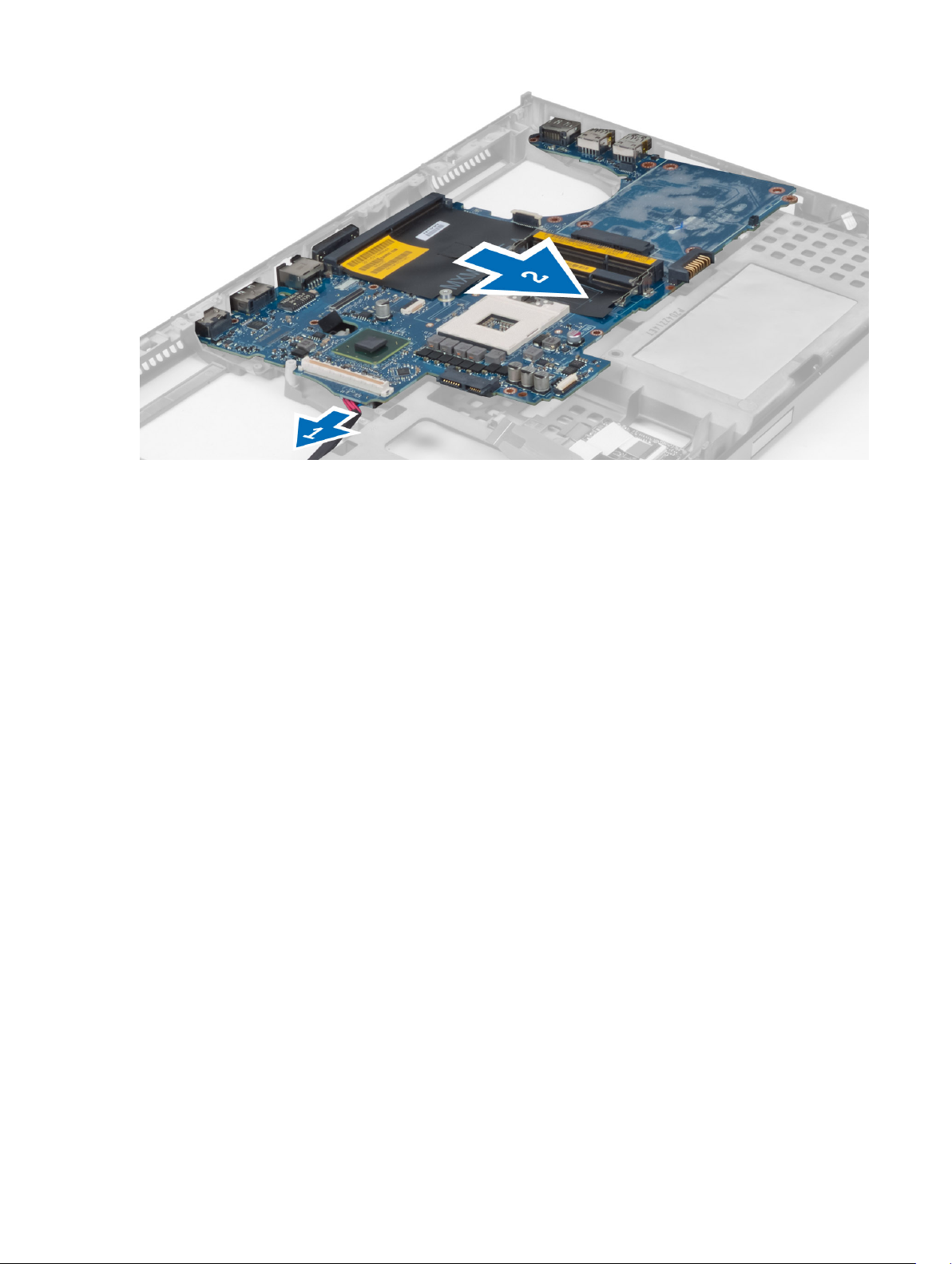

Retirar a placa de sistema......................................................................................................................................43

Instalar a placa de sistema.....................................................................................................................................46

Retirar a porta do conector de alimentação.......................................................................................................... 47

Instalar a porta do conector de alimentação.........................................................................................................47

Retirar a moldura do ecrã.......................................................................................................................................48

Instalar a moldura do ecrã..................................................................................................................................... 49

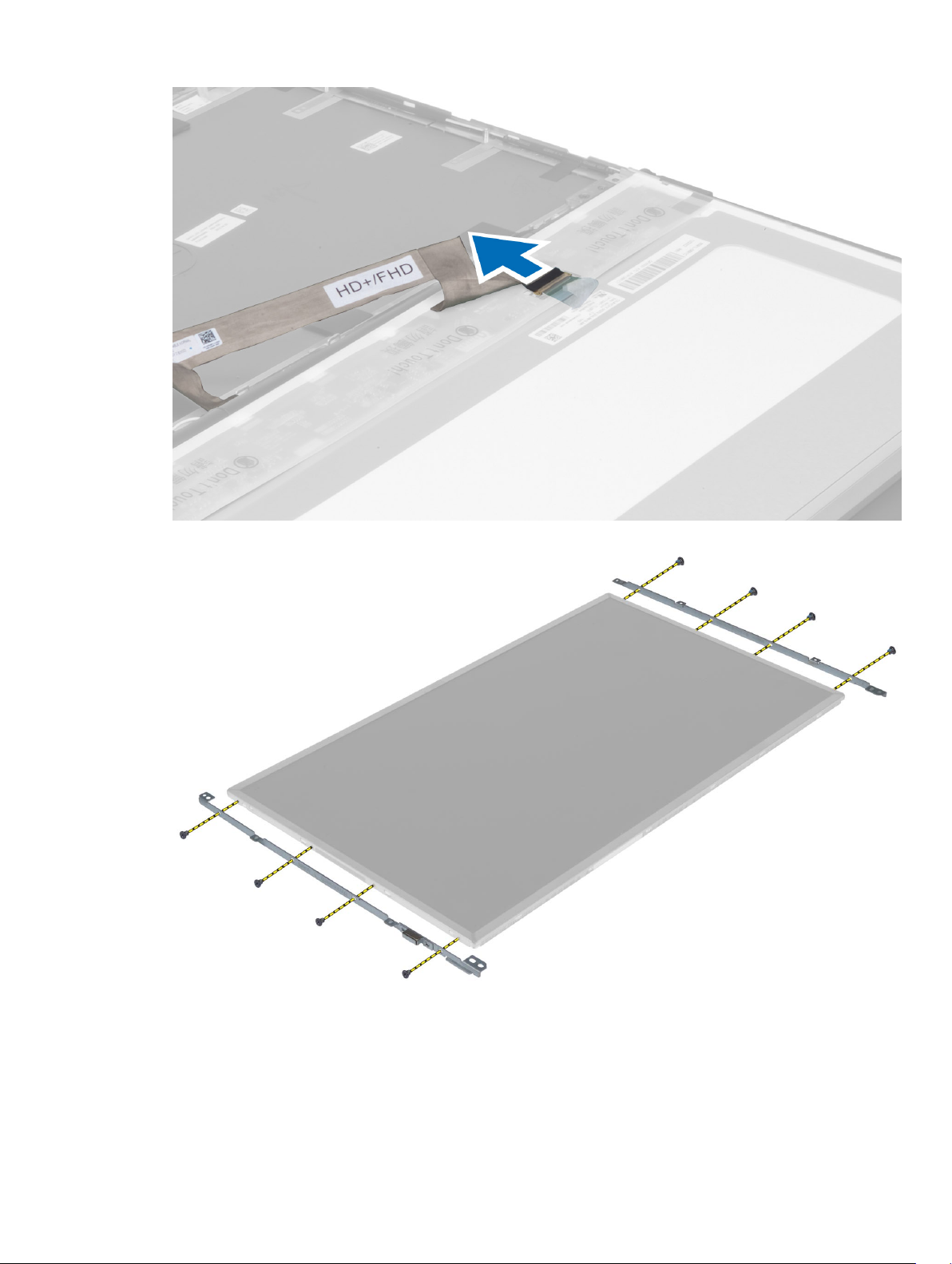

Retirar o painel do ecrã.......................................................................................................................................... 50

Instalar o painel do ecrã.........................................................................................................................................52

Retirar a câmara.....................................................................................................................................................53

Instalar a câmara....................................................................................................................................................53

3 Configuração do sistema.........................................................................................................54

Sequência de arranque.......................................................................................................................................... 54

Teclas de navegação.............................................................................................................................................. 54

Opções da configuração do sistema......................................................................................................................55

Actualizar o BIOS ...................................................................................................................................................62

Palavra-passe do sistema e de configuração........................................................................................................63

Atribuir uma palavra-passe do sistema e uma palavra-passe de configuração.............................................63

Eliminar ou alterar uma palavra-passe do sistema e/ou de configuração existente...................................... 64

4 Diagnóstico................................................................................................................................ 65

4

Diagnóstico de avaliação optimizada do sistema pré-arranque (ePSA)................................................................65

5 Resolver problemas com o computador............................................................................... 66

Luzes de estado do dispositivo...............................................................................................................................66

Luzes de estado da bateria.....................................................................................................................................67

Especificações técnicas.........................................................................................................................................67

6 Especificações.......................................................................................................................... 73

Especificações técnicas.........................................................................................................................................73

7 Contactar a Dell.........................................................................................................................79

Contactar a Dell......................................................................................................................................................79

5

1

Trabalhar no computador

Antes de efectuar qualquer procedimento no interior do computador

Utilize as seguintes directrizes de segurança para ajudar a proteger o computador de potenciais danos, e para ajudar a
assegurar a sua segurança pessoal. Salvo indicação em contrário, cada procedimento neste documento pressupõe a
existência das seguintes condições:

• Leu as informações de segurança fornecidas com o computador.

• É possível substituir ou, se adquirido em separado, instalar um componente ao efectuar o procedimento de remoção
na ordem inversa.

ADVERTÊNCIA: Antes de trabalhar no interior do computador, leia as informações de segurança fornecidas com o
mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página principal de
Conformidade regulamentar em www.dell.com/regulatory_compliance .

AVISO: Muitas das reparações só podem ser efectuadas por um técnico de assistência qualificado. Apenas
deverá efectuar a resolução de problemas e algumas reparações simples, conforme autorizado na documentação
do produto ou como orientado pelo serviço de assistência on-line ou por telefone e pela equipa de suporte. Os
danos causados por assistência não autorizada pela Dell não são abrangidos pela garantia. Leia e siga as
instruções sobre segurança fornecidas com o produto.

AVISO: Para evitar descargas electrostáticas, ligue-se à terra utilizando uma faixa de terra para pulso ou tocando
periodicamente numa superfície metálica não pintada, tal como um conector na parte posterior do computador.

AVISO: Manuseie cuidadosamente os componentes e as placas. Não toque nos componentes ou nos contactos
da placa. Segure a placa pelas extremidades ou pelo suporte metálico de instalação. Segure nos componentes,
como um processador, pelas extremidades e não pelos pinos.

AVISO: Quando desligar um cabo, puxe pelo respectivo conector ou pela patilha e não pelo próprio cabo. Alguns
cabos possuem conectores com patilhas de bloqueio. Se estiver a desligar este tipo de cabo, prima as patilhas de
bloqueio antes de desligar o cabo. À medida que puxa os conectores, mantenha-os alinhados para evitar que os
pinos do conector dobrem. Do mesmo modo, antes de ligar um cabo, certifique-se de ambos os conectores estão
correctamente orientados e alinhados.

NOTA: Pode haver diferenças de aparência entre a cor do computador e determinados componentes em relação
aos apresentados nas ilustrações deste documento.

Para evitar danificar o computador, execute os seguintes passos antes de começar a efectuar qualquer procedimento
no interior do mesmo.

1. Certifique-se de que a superfície de trabalho é plana e que está limpa para evitar que a tampa do computador fique

riscada.

2. Desligue o computador (consulte Desligar o computador).

3. Se o computador estiver ligado a um dispositivo de ancoragem (ancorado), como a "Slice" de baterias ou a Base

multimédia opcional, desancore-o.

AVISO: Para desligar um cabo de rede, desligue primeiro o cabo do computador e, em seguida, desligue o
cabo do dispositivo de rede.

4. Desligue todos os cabos de rede do computador.

5. Desligue o computador e todos os dispositivos a ele ligados das respectivas tomadas eléctricas.

6

6. Feche o ecrã e vire o computador ao contrário numa superfície plana.

NOTA: Para evitar danificar a placa do sistema, tem de remover a bateria principal antes de realizar a
assistência ao computador.

7. Retire a bateria principal.

8. Vire o computador ao contrário, colocando-o para cima.

9. Abra o ecrã.

10. Prima o botão de alimentação para ligar a placa de sistema à terra.

AVISO: Para evitar choques eléctricos, desligue sempre o computador da tomada eléctrica antes de abrir o
ecrã.

AVISO: Antes de tocar em qualquer parte interior do computador, ligue-se à terra tocando numa superfície
metálica não pintada, tal como o metal na parte posterior do computador. Enquanto trabalha, toque
periodicamente numa superfície metálica não pintada para dissipar a electricidade estática, uma vez que
esta pode danificar os componentes internos.

11. Retire qualquer ExpressCard ou Smart Card instalada das respectivas ranhuras.

Ferramentas recomendadas

Os procedimentos descritos neste documento podem requerer as seguintes ferramentas:

• Chave de parafusos de ponta chata pequena

• Chave de parafusos Phillips Nº 0

• Chave de parafusos Phillips Nº 1

• Instrumento aguçado em plástico

Desligar o computador

AVISO: Para evitar a perda de dados, guarde e feche todos os ficheiros abertos e saia de todos os programas
abertos antes de desligar o computador.

1. Encerrar o sistema operativo:

• No Windows 8:

– Utilizando um dispositivo com a funcionalidade de toque:

a. Passe o dedo a partir da margem direita do ecrã, abrindo o menu Atalhos e seleccione Definições.

b. Seleccione o e depois seleccione Encerrar

– Utilizando um rato:

a. Aponte para o canto superior direito do ecrã e clique em Definições.

b. Clique no e seleccione Encerrar.

• No Windows 7:

1.

Clique em Iniciar .

2. Clique em Encerrar.

ou

1.

Clique em Iniciar .

7

2. Clique na seta no canto inferior direito do menu Iniciar, conforme ilustrado abaixo e, em seguida, clique

em Encerrar.

2. Certifique-se de que o computador e todos os dispositivos anexados se encontram desligados. Se o computador e

os dispositivos a estes ligados não se tiverem desligado automaticamente quando encerrou o sistema operativo,
mantenha premido o botão de alimentação durante cerca de 4 segundos para os desligar.

Após efectuar qualquer procedimento no interior do computador

Uma vez concluído o procedimento de reposição de componente, certifique-se de que liga os dispositivos externos,
placas e cabos antes de ligar o computador.

AVISO: Para evitar danos no computador, utilize apenas a bateria designada para este computador Dell. Não
utilize baterias específicas de outros computadores Dell.

1. Ligue todos os dispositivos externos, tais como um replicador de portas, "slice" da bateria ou base de multimédia e

volte a colocar todas as placas, como por exemplo, uma ExpressCard.

2. Ligue todos os cabos de telefone ou de rede ao computador.

AVISO: Para ligar um cabo de rede, ligue em primeiro lugar o cabo ao dispositivo de rede e, em seguida,
ligue-o ao computador.

3. Volte a colocar a bateria.

4. Ligue o computador e todos os dispositivos anexados às respectivas tomadas eléctricas.

5. Ligue o computador.

8

Retirar e instalar componentes

Esta secção fornece informações detalhadas sobre como retirar ou instalar os componentes do computador.

Retirar o cartão SD (Secure Digital)

2

1. Siga os procedimentos indicados em

2. Empurre o cartão SD para dentro para retirá-lo do computador. Deslize o cartão SD para fora do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar o cartão SD

1. Empurre o cartão SD para dentro da ranhura até que encaixe no sítio.

2. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Retirar a ExpressCard

1. Siga os procedimentos indicados em

2. Empurre a ExpressCard para dentro para retirá-la do computador. Deslize a ExpressCard para fora do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a ExpressCard

1. Deslize a ExpressCard para dentro da ranhura até que encaixe no lugar.

2. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a bateria

1. Siga os procedimentos indicados em

2. Deslize o trinco de desbloqueio para soltar a bateria.

Antes de efectuar qualquer procedimento no interior do computador

.

.

9

3. Levante e retire a bateria do computador.

Instalar a bateria

1. Faça deslizar a bateria para dentro da ranhura até encaixar no sítio.

2. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Retirar o cartão SIM (Subscriber Identity Module)

1. Siga os procedimentos indicados em

2. Retire a bateria.

3. Deslize o cartão SIM da ranhura.

10

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar o cartão SIM (Subscriber Identity Module)

1. Empurre o cartão SIM para dentro da respectiva ranhura.

2. Instale a bateria.

3. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a tampa da base

.

1. Siga os procedimentos indicados em

2. Retire a bateria.

3. Retire os parafusos que fixam a tampa da base ao computador. Pressione as patilhas de borracha na direcção da

parte de trás do computador para soltar a tampa da base.

Antes de efectuar qualquer procedimento no interior do computador

.

11

4. Levante e retire a tampa da base do computador.

Instalar a tampa da base

1. Deslize e posicione a tampa da base de modo a alinhá-la correctamente com os orifícios dos parafusos no

computador.

2. Aperte os parafusos para fixar a tampa da base no computador.

12

3. Instale a bateria.

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a borda do teclado

.

1. Siga os procedimentos indicados em

2. Retire a bateria.

3. Levante a borda do teclado a partir da extremidade superior interna.

Antes de efectuar qualquer procedimento no interior do computador

.

4. Levante a extremidade inferior da borda do teclado a partir da extremidade superior interna.

13

Instalar a borda do teclado

1. Introduza a borda do teclado pela parte da frente e alinhe-a com a respectiva posição original no computador.

Certifique-se de que a patilha no canto esquerdo encaixa no lugar.

2. Prima as laterais da borda do teclado até ele encaixar no lugar.

3. Instale a bateria.

14

4. Siga os procedimentos indicados em

Retirar o teclado

Após efectuar qualquer procedimento no interior do computador

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. borda do teclado

3. Retire os parafusos que fixam o teclado ao computador.

Antes de efectuar qualquer procedimento no interior do computador

.

4.

Começando pela parte inferior do teclado, separe o teclado do computador e vire o teclado ao contrário.

15

5. Desligue o cabo de dados do teclado da placa de sistema e retire o teclado.

Instalar o teclado

1. Ligue o cabo de dados do teclado à placa de sistema.

16

NOTA: Certifique-se de que dobra o cabo de dados do teclado em perfeito alinhamento.

2. Pressione o teclado no compartimento.

3. Aperte os parafusos para fixar o teclado ao computador.

4. Pressione sobre a secção transversal das seguintes teclas para fixar o teclado ao computador:

a. teclas <R> , <T> , <F> e <G>
b. sobre a tecla <9>
c. tecla NUMLOCK <9>

Instalar:

5.

a. borda do teclado
b. bateria

6. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Retirar a memória principal

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Levante os grampos de retenção da memória principal até se soltar. Levante a memória principal e retire-a do

computador.

Antes de efectuar qualquer procedimento no interior do computador

.

17

Instalar a memória principal

1. Introduza a memória no socket de memória.

2. Prima os grampos para fixar a memória primária à placa de sistema.

3. Instalar:

a. tampa da base
b. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a memória secundária

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. borda do teclado
c. teclado

NOTA: A memória secundária localiza-se por baixo do teclado.

3. Levante os grampos de retenção do módulo de memória até se soltar. Levante o módulo de memória e retire-o do

computador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a memória secundária

1. Introduza a memória secundária no socket de memória.

2. Prima os grampos para fixar o módulo de memória à placa de sistema.

3. Instalar:

a. teclado
b. borda do teclado
c. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Retirar a unidade óptica

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Retire o parafuso que fixa a unidade óptica ao computador.

18

Antes de efectuar qualquer procedimento no interior do computador

.

4. Levante e deslize para fora a unidade óptica para retirá-la do computador.

5. Retire os parafusos que fixam o suporte do trinco da unidade à unidade óptica e retire o suporte.

19

Instalar a unidade óptica

1. Aperte os parafusos para fixar o suporte do trinco da unidade na unidade óptica.

2. Deslize a unidade óptica para o respectivo encaixe e aperte o parafuso para fixar a unidade óptica ao computador.

3. Instalar:

a. bateria
b. tampa da base

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Remover a Rígido unidade

1. Siga os procedimentos indicados em

2. Remover:

a. bateria
b. tampa da base

3. Retire os parafusos que fixam a rígido unidade ao computador. Deslize o rígido trinco da unidade para a posição

desbloqueada e retire a unidade de disco rígido do computador.

4. Flicta o suporte da unidade de disco rígido e retire-a do suporte.

Antes de efectuar qualquer procedimento no interior do computador

.

20

NOTA: Está instalado um preenchimento de borracha no suporte para unidades de disco rígido de 7 mm. A
sua finalidade é prevenir vibrações e possibilitar a instalação correcta das unidades de disco rígido de 7 mm.
As unidades de disco rígido de 9 mm não necessitam de preenchimento quando instaladas no suporte da
unidade de disco rígido.

Instalar a Rígido unidade

1. Encaixe o rígido suporte da unidade na rígido unidade.

2. Insira a rígido unidade no respectivo encaixe no computador até encaixar no sítio.

3. Aperte os parafusos para fixar a rígido unidade ao computador.

4. Instalar:

a. tampa da base
b. bateria

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a placa de rede de área local sem fios (WLAN)

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Desligue e retire os cabos de antena ligados à placa WLAN. Retire o parafuso que fixa a placa WLAN ao

computador. Retire a placa WLAN do computador.

Antes de efectuar qualquer procedimento no interior do computador

Instalar a placa de rede local sem fios (WLAN)

1. Insira a placa WLAN no respectivo encaixe no computador.

2. Aperte o parafuso para fixar a placa WLAN ao computador.

.

21

3. Encaminhe os cabos pelos canais de encaminhamento e ligue-os à placa WLAN.

4. Instalar:

a. tampa da base
b. bateria

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a placa de rede alargada sem fios (WWAN)

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Desligue e retire os cabos de antena ligados à placa WWAN. Retire o parafuso que fixa a placa WWAN ao

computador. Retire a placa WWAN do computador.

NOTA: A localização da placa WWAN pode variar em relação à que é apresentada nas ilustrações.

Antes de efectuar qualquer procedimento no interior do computador

Instalar a placa de rede alargada sem fios (WWAN)

1. Deslize a placa WWAN para dentro do encaixe da placa WWAN.

2. Aperte o parafuso para fixar a placa WWAN ao computador.

3. Encaminhe os cabos pelos canais de encaminhamento e ligue-os à placa WWAN.

4. Instalar:

a. tampa da base
b. bateria

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

.

Retirar o módulo Bluetooth

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Desligue e retire o cabo de Bluetooth. Deslize a porta de Bluetooth para cima para libertá-la.

22

Antes de efectuar qualquer procedimento no interior do computador

.

4. Retire o módulo de Bluetooth do computador. Retire o parafuso que fixa o módulo de Bluetooth no lugar.

5. Retire o módulo de Bluetooth. Desligue e remova o cabo de Bluetooth do módulo.

Instalar o módulo Bluetooth

1. Ligue o cabo de Bluetooth ao respectivo módulo.

2. Aperte o parafuso para fixar o módulo de Bluetooth no lugar.

3. Insira o módulo de Bluetooth na respectiva ranhura e pressione a porta de Bluetooth para baixo.

4. Encaminhe e ligue o cabo de Bluetooth.

5. Instalar:

a. tampa da base
b. bateria

6. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

23

Retirar a ventoinha do processador

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Retire os parafusos que fixam a ventoinha do processador ao computador. Retire a ventoinha do processador do

computador.

4. Desligue o cabo da ventoinha do processador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a ventoinha do processador

1. Ligue o cabo da ventoinha do processador.

2. Insira a ventoinha do processador na respectiva ranhura, no computador.

3. Aperte os parafusos que fixam a ventoinha do processador ao computador.

4. Instalar:

a. tampa da base
b. bateria

5. Siga os procedimentos indicados em

24

Após efectuar qualquer procedimento no interior do computador

.

Retirar a ventoinha da placa de vídeo

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Retire os parafusos que fixam a ventoinha da placa de vídeo ao computador. Retire a ventoinha da placa de vídeo

do computador. Desligue o cabo da ventoinha da placa de vídeo.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a ventoinha da placa de vídeo

1. Ligue o cabo da ventoinha da placa de vídeo.

2. Insira a ventoinha da placa de vídeo na respectiva ranhura e aperte os parafusos para fixá-la ao computador.

3. Instalar:

a. tampa da base
b. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Retirar a bateria de célula tipo moeda

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

3. Desligue o cabo da bateria de célula tipo moeda. Levante a bateria de célula tipo moeda e retire-a do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

25

Instalar a bateria de célula tipo moeda

1. Coloque a bateria de célula tipo moeda no respectivo encaixe no computador.

2. Ligue o cabo da bateria de célula tipo moeda.

3. Instalar:

a. tampa da base
b. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar o apoio para as mãos

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido unidade

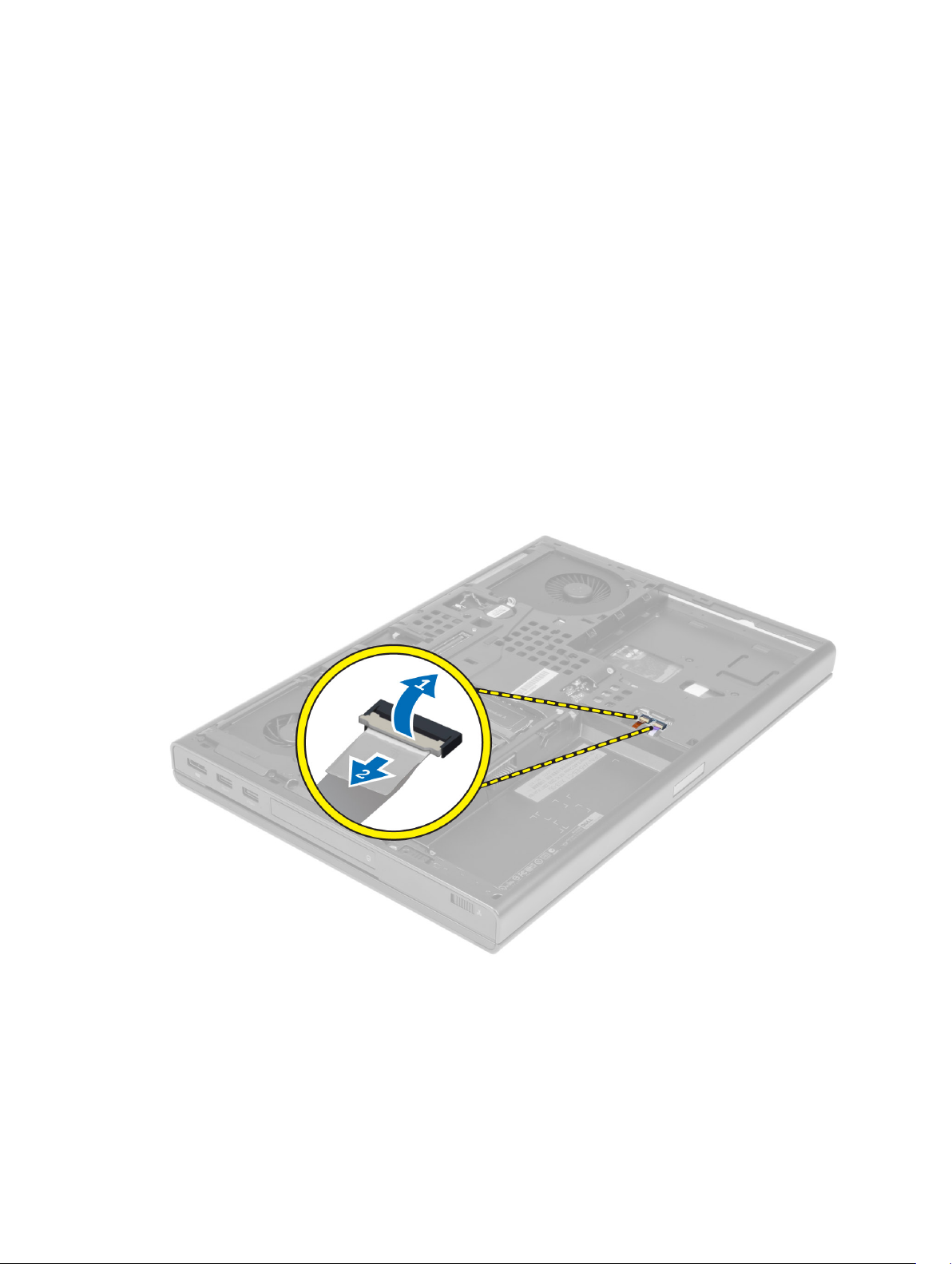

3. Desligue os cabos do leitor de RFID e de impressões digitais

Antes de efectuar qualquer procedimento no interior do computador

.

4. Retire os parafusos que fixam o apoio para as mãos à base do computador.

26

5. Volte o computador e desligue os cabos seguintes da placa de sistema:

a. placa de multimédia
b. altifalante
c. painel táctil
d. botão de activação

6. Retire os parafusos que fixam o apoio para as mãos ao computador e vire-o a partir da extremidade.

27

7. Levante e retire o apoio para as mãos do computador.

Instalar o apoio para as mãos

1. Introduza o apoio para as mãos pela parte da frente e alinhe-o com a respectiva posição original no computador.

28

2. Pressione as posições indicadas até encaixar no lugar.

3. Ligue os seguintes cabos à placa de sistema:

a. botão de activação
b. painel táctil
c. altifalante
d. placa de multimédia
e. impressão digital

29

f. RFID

4. Aperte os parafusos para fixar o apoio para as mãos à parte frontal do computador.

5. Aperte os parafusos para fixar o apoio para as mãos à base do computador.

6. Instalar:

a. unidade de disco rígido
b. unidade óptica
c. teclado
d. borda do teclado
e. tampa da base
f. bateria

7. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar o módulo ExpressCard

.

1. Siga os procedimentos indicados em

2. Retirar:

a. ExpressCard
b. bateria
c. tampa da base
d. borda do teclado
e. teclado
f. unidade óptica
g. unidade de disco rígido
h. apoio para as mãos

3. Desligar:

a. o cabo da ExpressCard da placa de sistema
b. o cabo da placa USH da placa USH (apenas M4700)

Antes de efectuar qualquer procedimento no interior do computador

.

4. Retire os parafusos que fixam o módulo da ExpressCard ao computador e retire o módulo da ExpressCard.

30

Instalar o módulo ExpressCard

1. Insira o módulo da ExpressCard no respectivo compartimento.

2. Aperte os parafusos para fixar o módulo da ExpressCard ao computador.

3. Ligar:

a. o cabo da ExpressCard à placa de sistema
b. o cabo da placa USH à placa USH (apenas M4700)

4. Instalar:

a. apoio para as mãos
b. unidade de disco rígido
c. unidade óptica
d. teclado
e. borda do teclado
f. tampa da base
g. bateria
h. ExpressCard

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar o dissipador de calor

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos
h. ventoinha do processador

3. Desaperte os parafusos integrados que fixam o dissipador de calor ao computador. Levante e retire o dissipador de

calor do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

31

Instalar o dissipador de calor

1. Coloque o dissipador de calor na respectiva ranhura. Aperte os parafusos integrados para fixar o dissipador de

calor ao computador.

2. Instalar:

a. ventoinha do processador
b. apoio para as mãos
c. unidade de disco rígido
d. unidade óptica
e. teclado
f. borda do teclado
g. tampa da base
h. bateria

3. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

Retirar o processador

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos
h. ventoinha do processador
i. dissipador de calor

3. Rode o bloqueio do processador no sentido inversos aos ponteiros do relógio. Retire o processador do computador.

32

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar o processador

1. Alinhe os entalhes do processador e do encaixe e insira o processador dentro do encaixe.

2. Rode o bloqueio da câmara do processador no sentido horário.

3. Instalar:

a. dissipador de calor
b. ventoinha do processador
c. apoio para as mãos
d. unidade de disco rígido
e. unidade óptica
f. teclado
g. borda do teclado
h. tampa da base
i. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar o dissipador de calor da placa de vídeo

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. porta inferior
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos
h. ventoinha da placa de vídeo

3. Desligue e retire os cabos das antenas ligados às placas sem fios instaladas.

Antes de efectuar qualquer procedimento no interior do computador

.

4. Retire os cabos das antenas dos canais de encaminhamento.

33

5. Desaperte os parafusos integrados no dissipador de calor.

6. Retire o dissipador de calor da placa de vídeo do computador.

34

Instalar o dissipador de calor da placa de vídeo

1. Deslize o dissipador de calor para a respectiva posição original no computador.

2. Aperte os parafusos integrados para fixar o dissipador de calor.

3. Encaminhe e ligue os cabos das antenas às placas sem fios instaladas.

4. Instalar:

a. ventoinha da placa de vídeo
b. apoio para as mãos
c. unidade de disco rígido
d. unidade óptica
e. teclado
f. borda do teclado
g. porta inferior
h. bateria

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a placa de vídeo

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos
h. ventoinha da placa de vídeo
i. dissipador de calor da placa de vídeo
j. dissipador de calor

3. Retire os parafusos que fixam a placa de vídeo ao computador. Retire a placa de vídeo do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

35

Instalar a placa de vídeo

1. Insira a placa de vídeo no respectivo encaixe no computador.

2. Aperte os parafusos para fixá-la ao computador.

3. Instalar:

a. dissipador de calor
b. dissipador de calor da placa de vídeo
c. ventoinha da placa de vídeo
d. apoio para as mãos
e. unidade de disco rígido
f. unidade óptica
g. teclado
h. borda do teclado
i. tampa da base
j. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a placa de entrada/saída (E/S)

.

1. Siga os procedimentos indicados em

2. Retirar:

a. cartão SD
b. bateria
c. tampa da base
d. borda do teclado
e. teclado
f. unidade óptica
g. unidade de disco rígido
h. apoio para as mãos

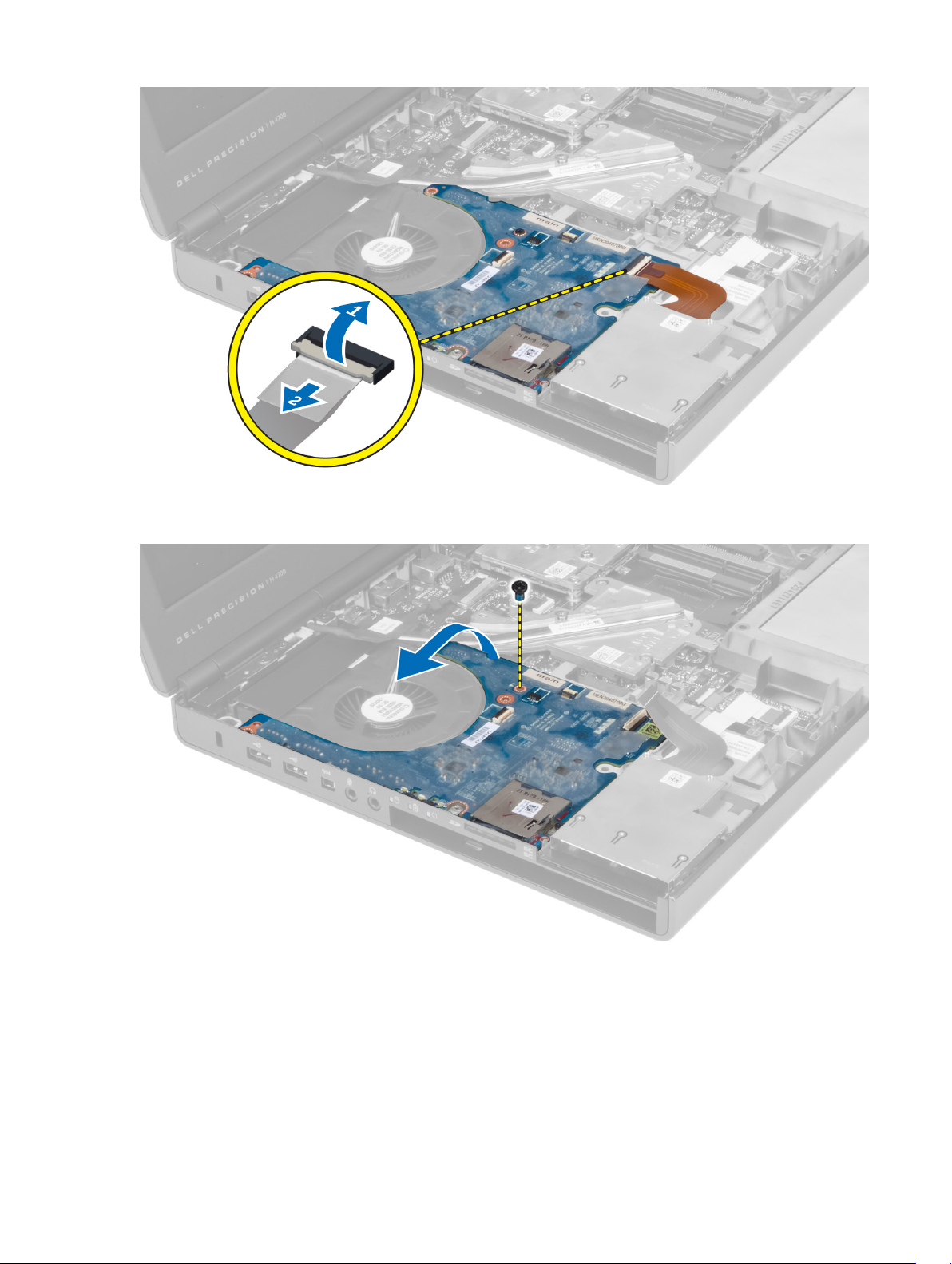

3. Desligue o conector do módulo ExpressCard da placa de E/S.

36

Antes de efectuar qualquer procedimento no interior do computador

.

4. Retire o parafuso que fixa a placa de E/S ao computador. Levante a extremidade direita da placa de E/S para

desencaixar o conector e retire-a do conputador.

Instalar a placa de E/S

1. Ligue o conector da placa de E/S e deslize-a para dentro do respectivo encaixe no computador.

2. Aperte o parafuso para fixar a placa de E/S ao computador.

3. Ligue o conector do módulo ExpressCard à placa de E/S.

4. Instalar:

37

a. apoio para as mãos
b. unidade de disco rígido
c. unidade óptica
d. teclado
e. borda do teclado
f. tampa da base
g. bateria
h. cartão SD

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a placa de comutação

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos

3. Desligue o cabo da placa de comutação da placa de sistema e retire-o dos trincos. Retire os parafusos que fixam a

placa de comutação ao computador e retire-a do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a placa de comutação

1. Alinhe a placa de comutação na respectiva posição original no computador.

2. Aperte os parafusos para fixar a placa de comutação ao computador.

3. Ligue o cabo da placa de comutação à placa de sistema e fixe-o através do canal de encaminhamento.

4. Instalar:

a. apoio para as mãos
b. unidade de disco rígido
c. unidade óptica
d. teclado
e. borda do teclado
f. tampa da base
g. bateria

5. Siga os procedimentos indicados em

38

Após efectuar qualquer procedimento no interior do computador

.

Remover a placa Unified Security Hub (USH)

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos

3. Desligue os cabos do Smart Card e da placa USH da placa de sistema. Retire os parafusos que fixam a placa USH

ao computador e retire-a do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a placa USH

1. Alinhe a placa USH na respectiva posição original no computador.

2. Aperte os parafusos para fixar a placa USH ao computador.

3. Ligue os cabos do Smart Card e da placa USH à placa de sistema.

4. Instalar:

a. apoio para as mãos
b. unidade de disco rígido
c. unidade óptica
d. teclado
e. borda do teclado
f. tampa da base
g. bateria

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar o conjunto do ecrã

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base
c. borda do teclado
d. teclado
e. unidade óptica

Antes de efectuar qualquer procedimento no interior do computador

.

.

39

f. unidade de disco rígido
g. apoio para as mãos

3. Desligue os cabos das antenas das placas sem fios e empurre-os para baixo pelo orifício de encaminhamento.

4. Vire o computador ao contrário e puxe os cabos das antenas através do orifício de encaminhamento.

5. Vire o computador ao contrário e retire os parafusos da parte de baixo e de trás do computador.

40

6. Retire os parafusos que fixam o suporte do cabo de sinal diferencial de baixa tensão (LVDS). Retire o suporte do

cabo LVDS e desligue o cabo LVDS e o cabo da câmara da placa de sistema.

NOTA: O cabo LVDS está disponível no modelo M4700 sem o suporte. O suporte do cabo LVDS só é
disponibilizado no modelo M6700.

7. Retire os parafusos que fixam o conjunto do ecrã ao computador. Retire o conjunto do ecrã do computador.

41

Instalar o conjunto do ecrã

1. Aperte os parafusos para fixar o conjunto do ecrã no lugar.

2. Ligue o cabo da câmara e o cabo LVDS aos respectivos conectores na placa de sistema.

3. Coloque o suporte do cabo LVDS no computador e aperte os parafusos para fixá-lo ao computador.

NOTA: O cabo LVDS está disponível no modelo M4700 sem o suporte. O suporte do cabo LVDS só é
disponibilizado no modelo M6700.

4. Encaminhe os cabos através dos canais de encaminhamento.

5. Insira os cabos das antenas sem fios através do orifício de encaminhamento no chassis.

6. Aperte os parafusos na parte de baixo e de trás do computador.

7. Encaminhe e ligue os cabos das antenas aos respectivos conectores.

8. Instalar:

a. apoio para as mãos
b. unidade de disco rígido
c. unidade óptica
d. teclado
e. borda do teclado
f. tampa da base
g. bateria

9. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a tampa das dobradiças

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. tampa da base

42

Antes de efectuar qualquer procedimento no interior do computador

.

c. borda do teclado
d. teclado
e. unidade óptica
f. unidade de disco rígido
g. apoio para as mãos
h. conjunto do ecrã

3. Retire os parafusos que fixam a tampa das dobradiças ao computador. Retire a tampa das dobradiças do

computador.

Instalar a tampa das dobradiças

1. Coloque a tampa das dobradiças na respectiva posição no computador.

2. Aperte os parafusos para fixar a tampa das dobradiças ao computador.

3. Instalar:

a. conjunto do ecrã
b. apoio para as mãos
c. unidade de disco rígido
d. unidade óptica
e. teclado
f. borda do teclado
g. tampa da base
h. bateria

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a placa de sistema

1. Siga os procedimentos indicados em

2. Retirar:

a. cartão SD
b. ExpressCard
c. bateria
d. tampa da base
e. borda do teclado
f. teclado
g. unidade óptica
h. unidade de disco rígido
i. memória principal

Antes de efectuar qualquer procedimento no interior do computador

.

.

43

j. memória secundária
k. ventoinha do processador
l. ventoinha da placa de vídeo
m. apoio para as mãos
n. dissipador de calor
o. processador
p. dissipador de calor da placa de vídeo
q. placa de vídeo
r. placa de E/S
s. conjunto do ecrã

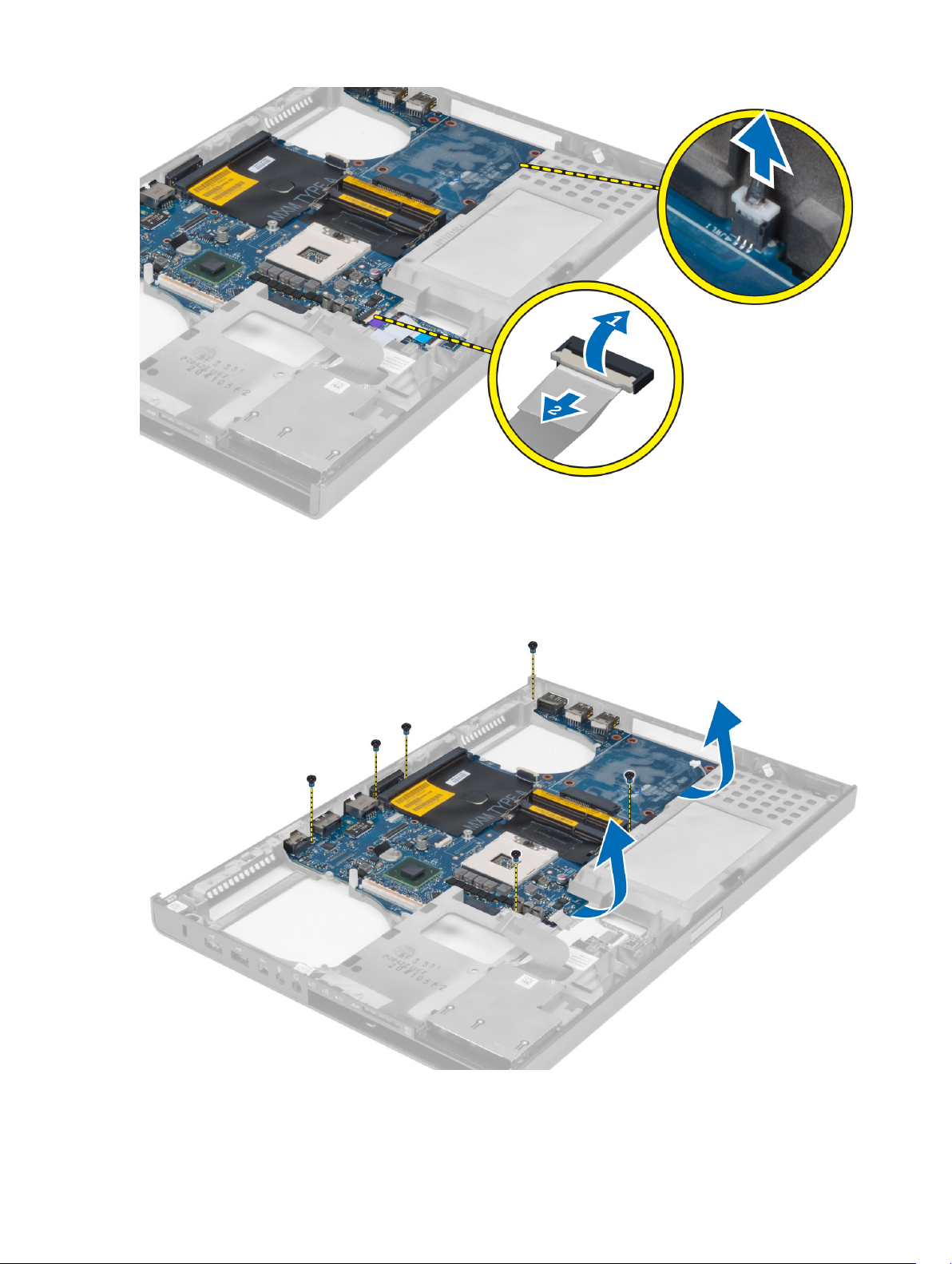

3. Desligue o cabo da bateria de célula tipo moeda.

4. Desligue o cabo de Bluetooth.

5. Desligue o cabo do conector USH.

44

6. Desligue o cabo USH.

7. Desligue o cabo sem fios.

8. Retire todas as mini-placas disponíveis.

9. Retire os parafusos que fixam a placa de sistema no lugar e levante a extremidade superior da placa de sistema a

um ângulo de 20°.

10. Desligue o cabo do conector de alimentação e retire a placa de sistema.

45

Instalar a placa de sistema

1. Ligue o cabo do conector de alimentação à placa de sistema.

2. Coloque a placa de sistema no respectivo compartimento.

3. Aperte os parafusos para fixar a placa de sistema ao computador.

4. Ligue os seguintes cabos:

a. conector USH
b. Bluetooth
c. conectores de placa sem fios
d. bateria de célula tipo moeda

5. Instale as placas sem fios (se disponíveis).

6. Instalar:

a. conjunto do ecrã
b. placa de E/S
c. placa de vídeo
d. dissipador de calor da placa de vídeo
e. processador
f. dissipador de calor
g. apoio para as mãos
h. ventoinha da placa de vídeo
i. ventoinha do processador
j. memória secundária
k. memória principal
l. unidade de disco rígido
m. unidade óptica
n. teclado
o. borda do teclado
p. tampa da base
q. bateria
r. ExpressCard
s. cartão SD

46

7. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a porta do conector de alimentação

.

1. Siga os procedimentos indicados em

2. Retirar:

a. cartão SD
b. ExpressCard
c. bateria
d. tampa da base
e. borda do teclado
f. teclado
g. unidade óptica
h. unidade de disco rígido
i. memória principal
j. memória secundária
k. ventoinha do processador
l. ventoinha da placa de vídeo
m. apoio para as mãos
n. dissipador de calor do processador
o. processador
p. dissipador de calor da placa de vídeo
q. placa de vídeo
r. placa de E/S
s. conjunto do ecrã
t. placa de sistema

3. Retire o cabo do conector de alimentação do chassis para remover a porta do conector de alimentação.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a porta do conector de alimentação

1. Insira a porta do conector de alimentação no respectivo encaixe e encaminhe o cabo do conector de alimentação

para o chassis.

2. Instalar:

a. placa de sistema
b. conjunto do ecrã
c. placa de E/S
d. placa de vídeo
e. dissipador de calor da placa de vídeo
f. processador

47

g. dissipador de calor do processador
h. apoio para as mãos
i. ventoinha da placa de vídeo
j. ventoinha do processador
k. memória secundária
l. memória principal
m. unidade de disco rígido
n. unidade óptica
o. teclado
p. borda do teclado
q. tampa da base
r. bateria
s. ExpressCard
t. cartão SD

3. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a moldura do ecrã

.

1. Siga os procedimentos indicados em

2. Retire a bateria.

3. Levante a extremidade inferior da moldura do ecrã.

Após efectuar qualquer procedimento no interior do computador

.

4. Vá puxando pelas laterais e pela extremidade superior da moldura do ecrã e retire-a do computador.

48

Instalar a moldura do ecrã

1. Introduza a moldura do ecrã pela parte de baixo e pressione-a.

49

2. Vá pressionando à volta da moldura do ecrã até encaixar no conjunto do ecrã.

3. Instale a bateria.

4. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar o painel do ecrã

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. moldura do ecrã

3. Retire o parafuso que fixa o painel do ecrã ao conjunto do ecrã. Vire o painel do ecrã.

50

Antes de efectuar qualquer procedimento no interior do computador

.

4. Retire a fita adesiva que fixa o cabo LVDS ao painel do ecrã.

5. Desligue o cabo LVDS.

51

6. Retire os parafusos que fixam os suportes do ecrã ao painel do ecrã. Remova os suportes do ecrã.

7.

Instalar o painel do ecrã

1. Alinhe os suportes do ecrã com o painel do ecrã.

2. Aperte os parafusos para fixar os suportes do ecrã no painel do ecrã.

52

3. Ligue o cabo LVDS e cole a fita adesiva.

4. Alinhe o painel do ecrã na posição original no computador.

5. Aperte os parafusos para fixar o painel do ecrã ao conjunto do ecrã.

6. Instalar:

a. moldura do ecrã
b. bateria

7. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

Retirar a câmara

.

1. Siga os procedimentos indicados em

2. Retirar:

a. bateria
b. moldura do ecrã

3. Desligue o cabo da câmara. Retire o parafuso que fixa o módulo da câmara ao computador. Remova o módulo da

câmara do computador.

Antes de efectuar qualquer procedimento no interior do computador

.

Instalar a câmara

1. Coloque o módulo da câmara na respectiva ranhura no computador.

2. Aperte o parafuso para fixar o módulo da câmara ao computador.

3. Ligue o cabo da câmara.

4. Instalar:

a. moldura do ecrã
b. bateria

5. Siga os procedimentos indicados em

Após efectuar qualquer procedimento no interior do computador

.

53

3

Configuração do sistema

A Configuração do sistema permite gerir o hardware do computador e especificar opções ao nível do BIOS. A partir da
Configuração do sistema, pode:

• Alterar as definições de NVRAM depois de adicionar ou remover hardware

• Ver a configuração de hardware do sistema

• Activar ou desactivar os dispositivos integrados

• Definir limites de gestão de energia e desempenho

• Gerir a segurança do computador

Sequência de arranque

A sequência de arranque permite ignorar a ordem dos dispositivos de arranque definida na Configuração do Sistema e
arrancar directamente com um dispositivo específico (por exemplo, unidade óptica ou unidade de disco rígido). Durante
o teste POST (Power-on Self Test), quando aparece o logótipo Dell, pode:

• Aceder à Configuração do Sistema premindo a tecla <F2>

• Abrir um menu de arranque único premindo a tecla <F12>

O menu de arranque único apresenta os dispositivos a partir dos quais pode arrancar o computador, incluindo a opção
de diagnóstico. As opções do menu de arranque são:

• Removable Drive (Unidade amovível) (se existir)

• STXXXX Drive (Unidade STXXXX)

NOTA: XXX representa o número da unidade SATA.

• Optical Drive (Unidade óptica)

• Diagnostics (Diagnóstico)

NOTA: Se escolher Diagnostics (Diagnóstico), surgirá o ecrã ePSA diagnostics (Diagnóstico ePSA).

O ecrã da sequência de arranque também apresenta a opção para aceder ao ecrã da Configuração do Sistema.

Teclas de navegação

A tabela seguinte apresenta as teclas de navegação na configuração do sistema.

NOTA: No caso da maioria das opções de configuração do sistema, as alterações que efectuar são guardadas
mas só produzem efeitos após reiniciar o sistema.

Tabela 1. Teclas de navegação

Teclas Navegação
Seta para cima Passa para o campo anterior.
Seta para baixo Passa para o campo seguinte.
<Enter> Permite seleccionar um valor no campo seleccionado (se aplicável) ou seguir a ligação

existente no campo.

54

Teclas Navegação
Barra de espaço Expande ou comprime uma lista pendente, se aplicável.
<Tab> Passa para a área de foco seguinte.

NOTA: Funciona apenas no browser de gráficos padrão.

<Esc> Passa para a página anterior até aparecer o ecrã principal. Premir <Esc> no ecrã principal faz

aparecer uma mensagem que permite guardar quaisquer alterações não guardadas e reinicia o
sistema.

<F1> Apresenta o ficheiro de ajuda da Configuração do Sistema.

Opções da configuração do sistema

NOTA: Dependendo do computador e dos dispositivos instalados, os itens listados nesta secção podem ou não
aparecer.

Tabela 2. General (Geral)

Opção Descrição
System Information Esta secção lista as principais

funcionalidades de hardware do seu
computador.

• System Information

• Memory Information (Informações da
memória)

• Processor Information (Informações do
processador)

• Device Information (Informações de
dispositivos)

Battery Information Apresenta o estado de carga da bateria.
Boot Sequence Permite-lhe alterar a ordem em que o

computador tenta encontrar um sistema
operativo. Todas as opções estão
seleccionadas.

• Diskette Drive

• Internal HDD

• USB Storage Device (Dispositivo de
armazenamento USB)

• CD/DVD/CD-RW Drive (Unidade de
CD/DVD/CD-RW)

• Onboard NIC (NIC incorporado)

Também pode escolher a opção Boot List
(Lista de arranque). As opções são:

• Legacy (predefinição)

• UEFI

Date/Time

Permite-lhe acertar a data e a hora.

55

Tabela 3. System Configuration (Configuração do sistema)

Opção Descrição
Integrated NIC Permite-lhe activar ou desactivar o

controlador de rede integrado. As opções são:

• Disabled (Desactivado)

• Enabled (Activado)

• Enabled w/PXE (Activado com PXE)
(predefinição)

Parallel Port Permite-lhe definir e configurar a forma como

a porta paralela funciona na estação de
ancoragem. Pode definir a porta paralela
para:

• Disabled (Desactivado)

• AT

• PS2

• ECP

Serial Port Identifica e define as definições da porta

série. É possível definir a porta série como:

• Disabled (Desactivado)

• COM1 (predefinição)

• COM2

• COM3

• COM4

NOTA: O sistema operativo pode
distribuir recursos mesmo que a
definição esteja desactivada.

SATA Operation Permite-lhe configurar o controlador da

unidade de disco rígido SATA. As opções são:

• Disabled (Desactivado)

• ATA

• AHCI

• RAID On (predefinição)

NOTA: SATA é configurada para suportar
o modo RAID.

Drives Permite-lhe configurar as unidades SATA

incorporadas. As opções são:

• SATA-0

• SATA-1

• SATA-3

• SATA-4

• SATA-5

Predefinição: todas as unidades estão
activadas.

SMART Reporting Este campo controla o facto de os erros da

unidade de disco rígido das unidades

56

Opção Descrição

integradas serem ou não comunicados
durante o arranque do sistema. Esta
tecnologia faz parte das especificações de
SMART (tecnologia de automonitorização,
análise e relatório).

• Enable SMART Reporting (Activar
relatório SMART) — Esta opção está
desactivada por predefinição.

USB Configuration Permite-lhe definir a configuração USB. As

opções são:

• Enable Boot Support (Activar suporte de
arranque)

• Enable External USB Port (Activar porta
USB externa)

Predefinição: ambas as opções estão
activadas.

USB PowerShare Permite-lhe configurar o comportamento da

funcionalidade USB PowerShare. A opção
está desactivada por predefinição.

• Enable USB PowerShare (Activar USB
PowerShare)

Miscellaneous Devices Permite-lhe activar ou desactivar os vários

dispositivos incorporados. As opções são:

• Enable Fixed Bay (Activar compartimento
fixo)

• Enable Microphone (Activar microfone)

• Enable ExpressCard (Activar ExpressCard)

• Enable eSATA Ports (Activar portas
eSATA)

• Enable Camera (Activar a câmara)

• Enable Hard Drive Free Fall Protection
(Activar protecção contra queda livre da
unidade de disco rígido)

• Enable Media Card and 1394 (Activar
cartão multimédia e 1394)

• Enable Media Card only (Activar apenas
cartão multimédia)

• Disable MC, 1394 (Desactivar MC, 1394)

Predefinição: os dispositivos realçados estão
activados.

Tabela 4. Vídeo

Opção Descrição
LCD Brightness Permite-lhe definir o brilho do painel quando o sensor ambiente está Off

(Desligado).

Optimus Permite-lhe activar ou desactivar a tecnologia NVIDIA Optimus.

57

Opção Descrição

• Enable Optimus (Activar Optimus) — predefinição.

Tabela 5. Security

Opção Descrição
Admin Password Permite-lhe definir, alterar ou apagar a palavra-passe de administrador (admin).

NOTA: Antes de definir a palavra-passe de sistema ou de disco rígido,
deverá definir a palavra-passe de administrador.

NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.

NOTA: Se eliminar a palavra-passe de administrador, as palavras-passe de
sistema e da unidade de disco rígido também serão automaticamente
eliminadas.

NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.

Predefinição: Not set (Não definida)

System Password Permite-lhe definir, alterar ou apagar a palavra-passe de sistema.

NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.

Predefinição: Not set (Não definida)

Internal HDD-0 Password Permite-lhe definir, alterar ou apagar a palavra-passe de administrador (admin).

Predefinição: Not set (Não definida)

Strong Password Permite-lhe forçar a opção de definir sempre palavras-passe seguras.

Predefinição: a opção Enable Strong Password (Activar palavra-passe segura)

não está seleccionada.
Password Configuration Pode definir o comprimento da sua palavra-passe. Mín. = 4, Máx. = 32
Password Bypass Permite-lhe activar ou desactivar a permissão para ignorar as palavras-passe de

sistema e da unidade HDD interna, quando estão definidas. As opções são:

• Disabled (Desactivado) (predefinição)

• Reboot bypass (Ignorar reinício)

Password Change Permite-lhe activar ou desactivar permissões para definir uma palavra-passe de

sistema e uma palavra-passe da unidade de disco rígido quando a palavra-passe

de administrador está definida.

Predefinição: a opção Allow Non-Admin Password Changes (Permitir alterações

de palavra-passe não de administrador) não está seleccionada
Non-Admin Setup Changes Esta opção permite-lhe determinar se são permitidas alterações à opção de

configuração quando está definida uma palavra-passe de administrador. A opção

está desactivada.

• Permite as alterações de comutação sem fios

Computrace Permite-lhe activar ou desactivar o software Computrace opcional. As opções

são:

• Deactivate (Desactivar) (predefinição)

• Disable (Desactivar)

• Activate (Activar)

58

Opção Descrição

NOTA: As opções Activate (Activar) e Disable (Desligar) irão activar ou
desligar a funcionalidade permanentemente e não serão permitidas mais
alterações.

CPU XD Support Permite-lhe activar o modo Execute Disable (Desactivação de execução) do

processador.

Predefinição: Enable CPU XD Support (Activar suporte XD da CPU)
OROM Keyboard Access Permite definir uma opção para aceder aos ecrãs de Configuração da Option

ROM através de teclas de acção directa durante o arranque. As opções são:

• Enable (Activar) (predefinição)

• One Time Enable (Activar uma vez)

• Disable (Desactivar)

Admin Setup Lockout Permite-lhe impedir que os utilizadores acedam à Configuração quando está

definida uma palavra-passe de administrador.

Predefinição: Disabled (Desactivado)

Tabela 6. Desempenho

Opção Descrição
Multi Core Support Este campo especifica se o processador tem

activados todos os núcleos ou apenas um. O
desempenho de algumas aplicações melhora
com a utilização de núcleos adicionais. Esta
opção está activada por predefinição.
Permite-lhe activar ou desactivar o suporte
para núcleos múltiplos do processador. As
opções são:

• All (Todos) (predefinição)

• 1

• 2

Intel SpeedStep Permite-lhe activar ou desactivar a

funcionalidade Intel SpeedStep.
Predefinição: Enable Intel SpeedStep (Activar

Intel SpeedStep)

C States Control Permite-lhe activar ou desactivar os estados

adicionais de suspensão do processador.
Predefinição: as opções C states (Estados C),

C3, C6, Enhanced C-states (Estados C
melhorados) e C7 estão activadas.

Intel TurboBoost Permite-lhe activar ou desactivar o modo Intel

TurboBoost do processador.
Predefinição: Enable Intel TurboBoost (Activar

Intel TurboBoost)

Hyper-Thread Control Permite-lhe activar ou desactivar a

funcionalidade HyperThreading no
processador.

Predefinição: Enabled (Activado)

Rapid Start Technology Permite-lhe configurar a funcionalidade Rapid

Start Technology. Esta funcionalidade está

59

Opção Descrição

activada por predefinição. Pode definir o valor
do temporizador Rapid Start.

Tabela 7. Power Management (Gestão de energia)

Opção Descrição
AC Behavior Permite ao computador ligar automaticamente, quando o adaptador de CA está

ligado. A opção está desactivada.

• Wake on AC (Reactivar por CA)

Auto On Time Permite-lhe definir a hora a que o computador deverá ligar-se automaticamente.

As opções são:

• Disabled (Desactivado) (predefinição)

• Every Day (Todos os dias)

• Weekdays (Dias úteis)

USB Wake Support Permite-lhe activar os dispositivos USB para reactivarem o computador a partir do

modo de espera. A opção está desactivada

• Enable USB Wake Support (Activar suporte para activação por USB)

Wireless Radio Control Permite-lhe controlar o rádio WLAN e WWAN. As opções são:

• Control WLAN Radio (Controlo de rádio WLAN)

• Control WWAN Radio (Controlo de rádio WWAN)

Predefinição: ambas as opções estão desactivadas.

Wake on LAN/WLAN Esta opção permite que o computador seja ligado por um sinal especial da LAN. A

reactivação após o estado de suspensão não é afectada por esta definição e tem
de ser activada no sistema operativo. Esta função só funciona se o computador
estiver ligado à corrente CA.

• Disabled (Desactivado) - Não permite que o sistema se ligue por sinais de LAN
especiais quando recebe um sinal de reactivação da LAN ou da LAN sem fios.
(Predefinição)

• LAN Only (Apenas LAN) - Permite que o sistema seja ligado por sinais de LAN
especiais.

• WLAN Only (Apenas WLAN)

• LAN or WLAN (LAN ou WLAN)

Block Sleep Permite-lhe impedir que computador entre no estado de pausa. Esta opção está

desactivada por predefinição.

• Block Sleep (Bloquear suspensão) (S3)

Primary Battery Configuration Permite-lhe definir a forma como pode utilizar a carga da bateria, quando a

corrente CA está ligada. As opções são:

• Standard Charge (Carregamento padrão)

• Express Charge (Carregamento expresso)

• Predominantly AC use (Predominantemente utilização de CA)

• Auto Charge (Carregamento automático) (predefinição)

• Custom Charge (Carregamento personalizado) — pode definir a percentagem
de carga que a bateria deve carregar.

60

Opção Descrição

NOTA: É possível que nem todos os modos de carregamento estejam
disponíveis para todas as baterias.

Battery Slice Configuration Permite-lhe definir como carregar a bateria. As opções são:

• Standard Charge (Carregamento padrão)

• Express Charge (Carregamento expresso) (predefinição)

Tabela 8. POST Behavior

Opção Descrição
Adapter Warnings Permite-lhe activar as mensagens de aviso do adaptador quando são utilizados

determinados adaptadores de corrente. Esta opção está activada por predefinição.

• Enable Adapter Warnings (Activar os avisos do adaptador)

Mouse/Touchpad Permite definir o modo como o sistema processa a entrada por rato e painel táctil.

As opções são:

• Serial Mouse (Rato série)

• PS2 Mouse (Rato PS2)

• Touchpad/PS-2 Mouse (Mesa sensível ao toque/rato PS2) (predefinição)

Numlock Enable Especifica se a função de NumLock pode ser activada no arranque do computador.

Esta opção está activada por predefinição.

• Enable NumLock (Activar NumLock)

Fn Key Emulation Permite-lhe corresponder a funcionalidade da tecla <Scroll Lock> do teclado PS-2

com a funcionalidade da tecla <Fn> num teclado interno. A opção está activada
por predefinição.

• Enable Fn Key Emulation (Activar a emulação da tecla Fn)

Keyboard Errors Especifica se os erros relacionados com o teclado são comunicados no arranque.

Esta opção está activada por predefinição.

• Enable Keyboard Error Detection (Activar detecção de erros do teclado)

POST Hotkeys Especifica se o ecrã de início de sessão apresenta uma mensagem que exibe a

sequência de batimentos de tecla necessária para aceder ao menu de opções
BIOS Boot (Arranque do BIOS).

• Enable F12 Boot Option menu (Activar menu das opções de arranque F12) —
Esta opção está activada por predefinição.

Tabela 9. Virtualization Support (Suporte de virtualização)

Opção Descrição
Virtualization Especifica se um VMM (Virtual Machine Monitor) pode utilizar as capacidades de

hardware adicionais fornecidas pela tecnologia Intel Virtualization Technology.

61

Opção Descrição

• Enable Intel Virtualization Technology (Activar tecnologia Intel Virtualization)
— predefinição.

VT for Direct I/O Activa ou desactiva a utilização das capacidades adicionais de hardware

fornecidas pela tecnologia Intel Virtualization para E/S directa pelo Monitor de
máquina virtual (VMM).

• Enable Intel Virtualization Technology for Direct I/O (Activar tecnologia Intel
Virtualization para E/S directa) — predefinição.

Tabela 10. Ligação sem fios

Opção Descrição
Wireless Switch Permite determinar que dispositivo sem fios pode ser controlado pelo interruptor

da ligação sem fios. As opções são:

• WWAN

• Bluetooth

• WLAN

Todas as opções estão activadas por predefinição.

Wireless Device Enable Permite-lhe activar ou desactivar os dispositivos sem fios. As opções são:

• WWAN

• Bluetooth

• WLAN

Todas as opções estão activadas por predefinição.

Tabela 11. Maintenance (Manutenção)

Opção Descrição
Service Tag Mostra a etiqueta de serviço do computador.
Asset Tag Permite-lhe criar uma etiqueta de inventário do sistema se esta não existir. Esta

opção não está predefinida.

Tabela 12. System Logs (Registos do sistema)

Opção Descrição
BIOS events Apresenta o registo de eventos do sistema e permite limpar o registo.
Thermal Events Apresenta os registos de eventos térmicos e permite limpar o registo de eventos

térmicos.

Power Events Apresenta os registos de eventos de alimentação e permite limpar o registo de

eventos de alimentação.

Actualizar o BIOS

Recomenda-se que actualize o BIOS (configuração do sistema), se substituir a placa de sistema ou se estiver disponível
uma actualização. No caso dos portáteis, certifique-se de que a bateria do computador está totalmente carregada e
ligada a uma tomada eléctrica.

1. Reinicie o computador.

2. Aceda a dell.com/support.

62

3. Introduza a Service Tag (Etiqueta de serviço) ou o Express Service Code (Código de serviço expresso) e clique em
Submit (Submeter).

NOTA: Para localizar a etiqueta de serviço, clique em Onde está a minha etiqueta de serviço?

NOTA: Caso não consiga encontrar a sua etiqueta de serviço, clique em Detectar etiqueta de serviço.
Prossiga com as instruções no ecrã.

4. Caso não consiga localizar nem encontrar a sua etiqueta de serviço, clique na categoria de produto do seu
computador.

5. Escolha o Product Type (Tipo de produto) na lista.

6. Seleccione o modelo do seu computador e a página Product Support (Suporte técnico) é apresentada.

7. Clique em Get drivers (Obter controladores) e clique em View All Drivers (Ver todos os controladores).
Abre-se a página Drivers and Downloads (Controladores e transferências).

8. No ecrã Controladores e Transferências, na lista pendente Operating System (Sistema operativo), seleccione BIOS.

9. Identifique o ficheiro mais recente do BIOS e clique em Download File (Transferir ficheiro).
Pode também analisar os controladores que necessitam de actualização. Para fazer isto para o seu produto, clique

em Analyze System for Updates (Analisar o sistema para actualizações) e siga as instruções apresentadas no ecrã.

10. Seleccione o modo de transferência que prefere na janela Please select your download method below
(Seleccionar abaixo o modo de transferência); clique em Download Now (Transferir agora).

É apresentada a janela File Download (Transferência de ficheiro).

11. Clique em Save (Guardar) para guardar o ficheiro no computador.

12. Clique em Run (Executar) para instalar as definições do BIOS actualizadas no computador.
Siga as instruções apresentadas no ecrã.

Palavra-passe do sistema e de configuração

Pode criar uma palavra-passe do sistema e uma palavra-passe de configuração para proteger o computador.

Tipo de palavra­passe

Palavra-passe do
sistema

Palavra-passe de
configuração

AVISO: As funcionalidades de palavra-passe fornecem um nível básico de segurança dos dados existentes no
computador.

AVISO: Qualquer pessoa pode aceder aos dados armazenados no computador se este não estiver bloqueado ou
for deixado sem supervisão.

NOTA: O computador é fornecido com a funcionalidade de palavra-passe do sistema e de configuração
desactivada.

Atribuir uma palavra-passe do sistema e uma palavra-passe de configuração

Só é possível atribuir uma nova System Password (Palavra-passe do sistema) e/ou Setup Password (Palavra-passe de
configuração) ou alterar uma System Password (Palavra-passe do sistema) e/ou Setup Password existentes quando o
Password Status (Estado da palavra-passe) é Unlocked (Desbloqueado). Se o Password Status (Estado da palavra­passe) for Locked (Bloqueado), não é possível alterar a palavra-passe do sistema.
Para entrar na configuração do sistema, prima <F2> imediatamente após ligar ou reiniciar o computador.

Descrição

A palavra-passe que tem de introduzir para iniciar sessão no sistema.

A palavra-passe que tem de introduzir para aceder e fazer alterações às definições do BIOS
do computador.

1. No ecrã System BIOS (BIOS do sistema) ou System Setup (Configuração do sistema), seleccione System Security
(Segurança do sistema) e prima <Enter>.

63

É apresentado o ecrã System Security (Segurança do sistema).

2. No ecrã System Security (Segurança do sistema), verifique se o Password Status (Estado da palavra-passe) é
Unlocked (Desbloqueado).

3. Seleccione System Password (Palavra-passe do sistema), digite a palavra-passe do sistema e prima <Enter> ou
<Tab>.

Siga as directrizes indicadas para atribuir a palavra-passe do sistema:

• Uma palavra-passe pode ter até 32 caracteres.

• A palavra-passe pode conter algarismos entre 0 e 9.

• Só são válidas as letras minúsculas, as letras maiúsculas não são permitidas.

• Só são permitidos os seguintes caracteres especiais: espaço, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Volte a introduzir a palavra-passe do sistema quando lhe for solicitado.

4. Digite a palavra-passe do sistema que introduziu antes e clique em OK.

5. Seleccione Setup Password (Palavra-passe de configuração), digite a palavra-passe do sistema e prima <Enter>
ou <Tab>.

Aparece uma mensagem a solicitar que volte a introduzir a palavra-passe do sistema.

6. Digite a palavra-passe de configuração que introduziu antes e clique em OK.

7. Prima <Esc> e uma mensagem pedir-lhe-á que guarde as alterações.

8. Prima <Y> para guardar as alterações.
O computador é reiniciado.

Eliminar ou alterar uma palavra-passe do sistema e/ou de configuração existente

Certifique-se de que o Password Status (Estado da palavra-passe) é Unlocked (Desbloqueado) (na Configuração do
Sistema), antes de tentar eliminar ou alterar a palavra-passe do sistema e/ou de configuração existente. Não é possível
eliminar ou alterar uma palavra-passe do sistema e/ou de configuração existente, se o Password Status (Estado da
palavra-passe) for Locked (Bloqueado).
Para entrar na Configuração do Sistema, prima <F2> imediatamente após ligar ou reiniciar o computador.

1. No ecrã System BIOS (BIOS do sistema) ou System Setup (Configuração do sistema), seleccione System Security
(Segurança do sistema) e prima <Enter>.

É apresentado o ecrã System Security (Segurança do sistema).

2. No ecrã System Security (Segurança do sistema), verifique se o Password Status (Estado da palavra-passe) é
Unlocked (Desbloqueado).

3. Seleccione System Password (Palavra-passe do sistema), altere ou elimine a palavra-passe do sistema existente e
prima <Enter> ou <Tab>.

4. Seleccione Setup Password (Palavra-passe de configuração), altere ou elimine a palavra-passe de configuração
existente e prima <Enter> ou <Tab>.

NOTA: Se alterar a palavra-passe do sistema e/ou de configuração, volte a introduzir a nova palavra-passe
quando for solicitado. Se eliminar a palavra-passe do sistema e/ou de configuração, confirme a eliminação
quando lhe for solicitado.

5. Prima <Esc> e uma mensagem pedir-lhe-á que guarde as alterações.

6. Prima <Y> para guardar as alterações e sair da Configuração do Sistema.
O computador é reiniciado.

64

4

Diagnóstico

Se tiver algum problema com o computador, execute o diagnóstico ePSA antes de contactar a Dell para obter
assistência técnica. A finalidade de executar o diagnóstico é testar o hardware do computador sem necessitar de
equipamento adicional ou correr o risco de perder dados. Se não conseguir resolver o problema pessoalmente, o
pessoal de assistência e suporte pode utilizar os resultados do diagnóstico para ajudar a resolver o problema.

Diagnóstico de avaliação optimizada do sistema pré-arranque (ePSA)

O diagnóstico ePSA (também denominado diagnóstico do sistema) efetua uma verificação completa doo seu hardware.
O ePSA está integrado no BIOS e é iniciado internamente pelo BIOS. O sistema de diagnósticos integrado fornece um
conjunto de opções para determinados dispositivos ou grupos de dispositivos que permite:

• Realizar testes automaticamente ou em modo interativo

• Repetir testes

• Visualizar ou guardar resultados dos testes

• Realizar testes detalhados para incluir opções de teste adicionais para fornecer informações extra sobre o(s)

dispositivo(s) com falha

• Ver mensagens de estado que indicam se os testes foram concluídos com sucesso

• Ver mensagens de erro que informam sobre problemas verificados durante os testes

AVISO: Utilizar o diagnóstico do sistema para testar apenas o seu computador. A utilização deste programa com
outros computadores pode originar resultados inválidos ou mensagens de erro.

NOTA: Alguns testes para dispositivos específicos requerem a interação do utilizador. Certifique-se sempre de
que está presente no terminal do computador durante a realização dos testes de diagnóstico.

1. Ligue o computador.

2. No arranque do computador, prima a tecla <F12> quando aparecer o logótipo da Dell.

3. No ecrã do menu de arranque, selecione a opção Diagnostics (Diagnóstico).
A janela Enhanced Pre-boot System Assessment (Avaliação avançada do sistema de pré-arranque) é visualizada e

lista todos os dispositivos detetados no computador. O diagnóstico inicia a execução dos testes de todos os
dispositivos detetados.

4. Se pretender fazer o teste de diagnóstico de um dispositivo específico, prima <Esc> e clique em Yes (Sim) para
parar o teste de diagnóstico.

5. Seleccione o dispositivo no painel da esquerda e clique em Run Tests (Realizar testes).

6. Se forem detetados problemas, são apresentados códigos de erro.
Anote o código de erro e contacte a Dell.

65

5

Resolver problemas com o computador

Pode detectar e resolver problemas com o computador através de alguns indicadores, como as luzes de diagnóstico, os
códigos de sinais sonoros e as mensagens de erro, durante o funcionamento do computador.

Luzes de estado do dispositivo

Tabela 13. Luzes de estado do dispositivo

Acende ao ligar o computador e fica intermitente quando o computador se encontrar no modo de gestão
de energia.

Acende quando o computador lê ou grava dados.

Acende fixa ou fica intermitente para indicar o estado de carga da bateria.

Acende quando é activado o funcionamento em rede sem fios.

Os LED de estado do dispositivo estão geralmente localizados na parte superior ou no lado esquerdo do teclado. São
utilizados para indicar o armazenamento, a conectividade da bateria e dos dispositivos sem fios e a actividade. Além
disso, podem ser úteis como ferramenta de diagnóstico quando há possibilidade de falha do sistema.

A tabela que se segue indica a forma como dever ler os códigos dos LED quando ocorrem possíveis situações de erro.

Tabela 14. Luzes LED

LED de
armazenamento

Intermitente Fixo Fixo Ocorreu uma possível falha do processador.

Fixo Intermitente Fixo Os módulos de memória são detectados mas foi encontrado

Intermitente Intermitente Intermitente Ocorreu uma falha da placa de sistema.

Intermitente Intermitente Fixo Ocorreu uma possível falha na placa gráfica/de vídeo.

Intermitente Intermitente Apagado Falha do sistema no Sistema OR de inicialização da unidade

Intermitente Apagado Intermitente O controlador USB detectou um problema durante a

Fixo Intermitente Intermitente Não foram instalados/detectados módulos de memória.

Intermitente Fixo Intermitente O ecrã detectou um problema durante a inicialização.

Apagado Intermitente Intermitente O modem está a impedir o sistema de concluir a fase de POST

Apagado Intermitente Apagado Ocorreu um erro ao iniciar a memória ou a memória não é

LED de
alimentação

LED sem fios Descrição da avaria

um erro.

de disco rígida na inicialização da ROM Opcional.

inicialização.

suportada.

66

Luzes de estado da bateria

Se o computador estiver ligado a uma tomada eléctrica, a luz da bateria funciona do seguinte modo:

Luzes âmbar e
branca intermitentes
alternadamente

Luz âmbar
intermitente com luz
branca fixa
alternadamente

Luz âmbar
intermitente
constante

Luz desligada Bateria em modo de carga total com adaptador de CA presente.

Luz branca acesa Bateria em modo de carregamento com adaptador de CA presente.

Tem um adaptador de CA não autenticado ou não suportado, que não é da marca Dell, ligado
ao computador portátil.

Falha temporária da bateria com adaptador de CA presente.

Falha fatal da bateria com adaptador de CA presente.

Especificações técnicas

NOTA: As ofertas variam consoante a região. Para mais informações acerca da configuração do seu computador,

clique em Iniciar (ícone de Iniciar) → Ajuda e Suporte, e depois seleccione a opção para ver informação
sobre o computador.

Tabela 15. System Information (Informações sobre o sistema)

Funcionalidade Especificação

Chipset do sistema Chipset Mobile Intel QM77 Express

Canais DMA dois controladores DMA 82C37 com sete canais programáveis de

forma independente

Níveis de interrupção capacidade APIC de E/S integrada com 24 interrupções

Chip do BIOS (NVRAM) 96 Mb (12 MB)

Tabela 16. Processador

Funcionalidade Especificação

Tipo de processador

Cache L1 Até 32 KB de cache, conforme o tipo de processador

Cache L2 Até 256 KB de cache, conforme o tipo de processador

Cache L3 Até 8 MB de cache, conforme o tipo de processador

• Intel Core i5 e i7 Dual Core

• Intel Core i7 Quad Extreme

• Intel Core i7 Quad Core

67

Tabela 17. Memória

Funcionalidade Especificação

Tipo DDR3

Velocidade 1600 MHz e 1866 MHz

Conectores

• processadores Intel Core i5 e i7 Dual Core — duas ranhuras DIMM

• processadores Intel Core i7 Quad Core e i7 Quad Extreme — quatro
ranhuras DIMM

Capacidade 1 GB, 2 GB, 4 GB e 8 GB

Memória mínima 2 GB

Memória máxima

• processadores Intel Core i5 e i7 Dual Core — 16 GB

• processadores Intel Core i7 Quad Core e i7 Quad Extreme — 32 GB

Tabela 18. Vídeo

Funcionalidade Especificação

Tipo autónomo

Barramento de dados PCIe X16

Controlador de vídeo e memória:

M4700

• AMD FirePro M4000 com GDDR5 de 1 GB

• NVIDIA Quadro K1000M com GDDR3 de 2 GB

• NVIDIA Quadro K2000M com GDDR3 de 2 GB

M6700

• AMD FirePro M6000 com GDDR5 de 2 GB

• NVIDIA Quadro K3000M com GDDR5 de 2 GB

• NVIDIA Quadro K4000M com GDDR5 de 4 GB

• NVIDIA Quadro K5000M com GDDR5 de 4 GB

Tabela 19. Áudio

Funcionalidade Especificação

Integrado áudio de alta definição de canal duplo

Tabela 20. Comunicação

Funcionalidade Especificação

Adaptador de rede placa de interface de rede com capacidade para comunicação a

10/100/1000 Mb/s

Ligação sem fios

• rede local sem fios (WLAN) interna

• rede alargada sem fios (WWAN) interna

• suporte sem fios para Bluetooth

68

Tabela 21. Barramento de expansão

Funcionalidade Especificação

Tipo de barramento PCI 2.3, PCI Express 1.0 e 2.0, SATA 1.0A, 2.0 e 3.0, USB 2.0 e 3.0

Largura do barramento PCIe X16

Chip do BIOS (NVRAM) 96 Mb (12 MB)

Tabela 22. Portas e conectores

Funcionalidade Especificação

Áudio duas entradas para saída de linha e entrada de linha/microfone

Adaptador de rede um conector RJ45

USB 2.0 duas

USB 3.0 duas

eSATA\USB 2.0 um

IEEE1394:

M4700 um conector IEEE 1394 de 4 pinos

M6700 um conector IEEE 1394 de 6 pinos

Vídeo conector VGA de 15 pinos, conector HDMI de 19 pinos, conector

DisplayPort de 20 pinos

Leitor de cartões de memória um leitor de cartões de memória 8 em 1

Porta de ancoragem uma

Porta para cartão SIM (Subscriber Identity

uma

Module)

ExpressCard um

Smart Card (opcional) um

Tabela 23. Ecrã

Funcionalidade M4700 M6700

Tipo

• HD (1366 x 768)

• FHD (1920 x 1080)

• HD+(1600 x 900)

• FHD (1920 x 1080)

Tamanho 15,6 polegadas 17,3 polegadas

Dimensões:

Altura 256 mm (10,07 polegadas) 270,60 mm (10,65 polegadas)

Largura 376 mm (14,80 polegadas) 416,70 mm (16,40 polegadas)

Diagonal 396,24 mm (15,60 polegadas) 439,42 mm (17,3 polegadas)

Área activa (X/Y) 344,23 mm x 193,54 mm

• 382,08 mm x 214,92 mm (HD+)

• 381,89 mm x 214,81 mm (FHD)

Resolução máxima 1920 x 1080 pixels 1920 x 1080 pixels

69

Funcionalidade M4700 M6700

Brilho máximo

• 220 nits (HD)

• 300 nits (FHD)

Ângulo de funcionamento 0° (fechado) a 135°

Taxa de actualização 60 Hz

Ângulos de visualização mínimos:

Horizontal +/- 40°, +/-60° (FHD)

Vertical +10°/-30°, +/- 50° (FHD)

Tabela 24. Teclado

Funcionalidade Especificação

Número de teclas

• Estados Unidos: 86 teclas

• Reino Unido: 87 teclas

• Brasil: 87 teclas

• Japão: 90 teclas

Esquema QWERTY/AZERTY/Kanji

Tabela 25. Mesa sensível ao toque

Funcionalidade Especificação

• 220 nits (HD+)

• 300 nits (FHD)

Área activa:

Eixo X 80,00 mm

Eixo Y 40,50 mm

Tabela 26. Câmara

Funcionalidade Especificação

Tipo HD 720P com microfone duplo

Resolução HD (1280 X 720 pixels) 30 frames por segundo (FPS)

Tabela 27. Armazenamento

Funcionalidade Especificação

Armazenamento:

Interface de armazenamento

• SATA 1 (1,5 Gb/s)

• SATA 2 (3,0 Gb/s)

• SATA 3 (6 Gb/s)

Configurações de unidades:

M4700 uma HDD/SSD SATA interna de 2,5 polegadas (SATA3) + uma SSD mSATA

(SATA2)

M6700 duas HDD/SSD SATA internas de 2,5 polegadas (SATA3) + uma SSD mSATA

(SATA2)

70

Funcionalidade Especificação

Tamanho SED FIPS de 1 TB a 5400 rpm, 320/500/750 GB a 7200 rpm, 320 GB a 7200

rpm; SSD SATA 3 de 128/256/512 GB, SSD SATA 3 de 256 GB

NOTA: O tamanho da unidade de disco rígido está sujeito a alteração.
Para obter mais informações, visite dell.com.

Unidade óptica:

Interface

• SATA 1 (1,5 Gb/s)

• SATA 2 (3,0 Gb/s)

Configuração suporte para módulos ODD e Air Bay com a opção de HDD SATA

Tabela 28. Bateria

Funcionalidade Especificação

Tipo iões de lítio

Dimensões (6 células / 9 células / 9 células de longa autonomia (LCL)):

Profundidade 82,60 mm (3,25 polegadas)

Altura 190,65 mm (7,50 polegadas)

Largura 20 mm

Peso

• 6 células - 345 g (0,76 lb)

• 9 células/9 células LCL - 535 g (1,18 lb)

Tensão 11,10 V

Faixa de temperatura:

De funcionamento 0 °C a 35 °C (32 °F a 95 °F)

Desligado –40 °C a 65 °C (–40 °F a 149 °F)

Bateria de célula tipo moeda célula de iões de lítio CR2032 de 3 V

Tabela 29. Adaptador de CA

Funcionalidade M4700 M6700

Tensão de entrada 90 V CA a 264 V CA 90 V CA a 264 V CA

Corrente de entrada (máxima) 2,50 A 3,50 A

Frequência de entrada 50 Hz a 60 Hz 50 Hz a 60 Hz

Potência de saída 180 W 240 W

Corrente de saída 9,23 A 12,30 A

Tensão de saída nominal 19,50 V CC 19,50 V CC

Dimensões: 180 W 240 W

Altura 30 mm (1,18 polegadas) 25,40 mm (1 polegada)

Largura 155 mm (6,10 polegadas) 200 mm (7,87 polegadas)

Profundidade 76 mm (2,99 polegadas) 100 mm (3,93 polegadas)

71

Funcionalidade M4700 M6700

Faixa de temperatura:

De funcionamento 0 °C a 40 °C (32 °F a 104 °F)

Desligado –40 °C a 65 °C (–40 °F a 149 °F)

Tabela 30. Smart Card sem contacto

Funcionalidade Especificação

Tecnologias e Smart Cards suportadas

• ISO14443A — 160 kbps, 212 kbps, 424 kbps e 848 kbps

• ISO14443B — 160 kbps, 212 kbps, 424 kbps e 848 kbps

• ISO15693

• HID iClass

• FIPS201

• NXP Desfire

Tabela 31. Dimensões físicas

Características físicas M4700 M6700

Altura 32,70 mm (1,28 polegadas) 33,10 mm (1,30 polegadas)

Largura 376 mm (14,80 polegadas) 416,70 mm (16,40 polegadas)

Profundidade 256 mm (10,07 polegadas) 270,60 mm (10,65 polegadas)

Peso (mínimo) 2,79 kg (6,15 lb) 3,52 kg (7,77 lb)

Tabela 32. Características ambientais

Funcionalidade Especificação

Faixa de temperatura:

De funcionamento 0 °C a 40 °C (32 °F a 104 °F)

De armazenamento –40 °C a 65 °C (–40 °F a 149 °F)

Humidade relativa (máxima):

De funcionamento 10% a 90% (sem condensação)

De armazenamento 5% a 95% (sem condensação)

Vibração máxima:

De funcionamento 0,66 GRMS, 2 Hz a 600 Hz

De armazenamento 1,3 GRMS, 2 Hz a 600 Hz

Choque máximo:

De funcionamento 140 G, 2 ms

Desligado 163 G, 2 ms

Altitude:

De armazenamento 0 m a 10668 m (0 pés a 35.000 pés)

Nível de contaminação pelo ar G1 ou inferior, conforme definido pela ANSI/ISA-S71.04-1985

72

Especificações

Especificações técnicas

NOTA: As ofertas variam consoante a região. Para mais informações acerca da configuração do seu computador,

clique em Iniciar (ícone de Iniciar) → Ajuda e Suporte, e depois seleccione a opção para ver informação
sobre o computador.

Tabela 33. System Information (Informações sobre o sistema)

Funcionalidade Especificação

Chipset do sistema Chipset Mobile Intel QM77 Express

Canais DMA dois controladores DMA 82C37 com sete canais programáveis de

forma independente

Níveis de interrupção capacidade APIC de E/S integrada com 24 interrupções

Chip do BIOS (NVRAM) 96 Mb (12 MB)

Tabela 34. Processador

Funcionalidade Especificação

6

Tipo de processador

Cache L1 Até 32 KB de cache, conforme o tipo de processador

Cache L2 Até 256 KB de cache, conforme o tipo de processador

Cache L3 Até 8 MB de cache, conforme o tipo de processador

Tabela 35. Memória

Funcionalidade Especificação

Tipo DDR3

Velocidade 1600 MHz e 1866 MHz

Conectores

Capacidade 1 GB, 2 GB, 4 GB e 8 GB

Memória mínima 2 GB

Memória máxima

• Intel Core i5 e i7 Dual Core

• Intel Core i7 Quad Extreme

• Intel Core i7 Quad Core

• processadores Intel Core i5 e i7 Dual Core — duas ranhuras DIMM

• processadores Intel Core i7 Quad Core e i7 Quad Extreme — quatro
ranhuras DIMM

• processadores Intel Core i5 e i7 Dual Core — 16 GB

73

Funcionalidade Especificação

• processadores Intel Core i7 Quad Core e i7 Quad Extreme — 32 GB

Tabela 36. Vídeo

Funcionalidade Especificação

Tipo autónomo

Barramento de dados PCIe X16

Controlador de vídeo e memória:

M4700

• AMD FirePro M4000 com GDDR5 de 1 GB

• NVIDIA Quadro K1000M com GDDR3 de 2 GB

• NVIDIA Quadro K2000M com GDDR3 de 2 GB

M6700

• AMD FirePro M6000 com GDDR5 de 2 GB

• NVIDIA Quadro K3000M com GDDR5 de 2 GB

• NVIDIA Quadro K4000M com GDDR5 de 4 GB

• NVIDIA Quadro K5000M com GDDR5 de 4 GB

Tabela 37. Áudio

Funcionalidade Especificação

Integrado áudio de alta definição de canal duplo

Tabela 38. Comunicação

Funcionalidade Especificação

Adaptador de rede placa de interface de rede com capacidade para comunicação a

10/100/1000 Mb/s

Ligação sem fios

• rede local sem fios (WLAN) interna

• rede alargada sem fios (WWAN) interna

• suporte sem fios para Bluetooth

Tabela 39. Barramento de expansão

Funcionalidade Especificação

Tipo de barramento PCI 2.3, PCI Express 1.0 e 2.0, SATA 1.0A, 2.0 e 3.0, USB 2.0 e 3.0

Largura do barramento PCIe X16

Chip do BIOS (NVRAM) 96 Mb (12 MB)

Tabela 40. Portas e conectores

Funcionalidade Especificação

Áudio duas entradas para saída de linha e entrada de linha/microfone

Adaptador de rede um conector RJ45

USB 2.0 duas

74

Funcionalidade Especificação

USB 3.0 duas

eSATA\USB 2.0 um

IEEE1394:

M4700 um conector IEEE 1394 de 4 pinos

M6700 um conector IEEE 1394 de 6 pinos

Vídeo conector VGA de 15 pinos, conector HDMI de 19 pinos, conector

DisplayPort de 20 pinos

Leitor de cartões de memória um leitor de cartões de memória 8 em 1

Porta de ancoragem uma

Porta para cartão SIM (Subscriber Identity

uma

Module)

ExpressCard um

Smart Card (opcional) um

Tabela 41. Ecrã

Funcionalidade M4700 M6700

Tipo

• HD (1366 x 768)

• FHD (1920 x 1080)

• HD+(1600 x 900)

• FHD (1920 x 1080)

Tamanho 15,6 polegadas 17,3 polegadas

Dimensões:

Altura 256 mm (10,07 polegadas) 270,60 mm (10,65 polegadas)

Largura 376 mm (14,80 polegadas) 416,70 mm (16,40 polegadas)

Diagonal 396,24 mm (15,60 polegadas) 439,42 mm (17,3 polegadas)

Área activa (X/Y) 344,23 mm x 193,54 mm

• 382,08 mm x 214,92 mm (HD+)

• 381,89 mm x 214,81 mm (FHD)

Resolução máxima 1920 x 1080 pixels 1920 x 1080 pixels

Brilho máximo

• 220 nits (HD)

• 300 nits (FHD)

Ângulo de funcionamento 0° (fechado) a 135°

Taxa de actualização 60 Hz

Ângulos de visualização mínimos:

Horizontal +/- 40°, +/-60° (FHD)

Vertical +10°/-30°, +/- 50° (FHD)

• 220 nits (HD+)

• 300 nits (FHD)

75

Tabela 42. Teclado

Funcionalidade Especificação

Número de teclas

• Estados Unidos: 86 teclas

• Reino Unido: 87 teclas

• Brasil: 87 teclas

• Japão: 90 teclas

Esquema QWERTY/AZERTY/Kanji

Tabela 43. Mesa sensível ao toque

Funcionalidade Especificação

Área activa:

Eixo X 80,00 mm

Eixo Y 40,50 mm

Tabela 44. Câmara

Funcionalidade Especificação

Tipo HD 720P com microfone duplo

Resolução HD (1280 X 720 pixels) 30 frames por segundo (FPS)

Tabela 45. Armazenamento

Funcionalidade Especificação

Armazenamento:

Interface de armazenamento

• SATA 1 (1,5 Gb/s)

• SATA 2 (3,0 Gb/s)

• SATA 3 (6 Gb/s)

Configurações de unidades:

M4700 uma HDD/SSD SATA interna de 2,5 polegadas (SATA3) + uma SSD mSATA

(SATA2)

M6700 duas HDD/SSD SATA internas de 2,5 polegadas (SATA3) + uma SSD mSATA

(SATA2)

Tamanho SED FIPS de 1 TB a 5400 rpm, 320/500/750 GB a 7200 rpm, 320 GB a 7200

rpm; SSD SATA 3 de 128/256/512 GB, SSD SATA 3 de 256 GB

NOTA: O tamanho da unidade de disco rígido está sujeito a alteração.
Para obter mais informações, visite dell.com.

Unidade óptica:

Interface

• SATA 1 (1,5 Gb/s)

• SATA 2 (3,0 Gb/s)

Configuração suporte para módulos ODD e Air Bay com a opção de HDD SATA

76

Tabela 46. Bateria

Funcionalidade Especificação

Tipo iões de lítio

Dimensões (6 células / 9 células / 9 células de longa autonomia (LCL)):

Profundidade 82,60 mm (3,25 polegadas)

Altura 190,65 mm (7,50 polegadas)

Largura 20 mm

Peso

• 6 células - 345 g (0,76 lb)

• 9 células/9 células LCL - 535 g (1,18 lb)

Tensão 11,10 V

Faixa de temperatura:

De funcionamento 0 °C a 35 °C (32 °F a 95 °F)

Desligado –40 °C a 65 °C (–40 °F a 149 °F)

Bateria de célula tipo moeda célula de iões de lítio CR2032 de 3 V

Tabela 47. Adaptador de CA

Funcionalidade M4700 M6700

Tensão de entrada 90 V CA a 264 V CA 90 V CA a 264 V CA

Corrente de entrada (máxima) 2,50 A 3,50 A

Frequência de entrada 50 Hz a 60 Hz 50 Hz a 60 Hz

Potência de saída 180 W 240 W

Corrente de saída 9,23 A 12,30 A

Tensão de saída nominal 19,50 V CC 19,50 V CC

Dimensões: 180 W 240 W

Altura 30 mm (1,18 polegadas) 25,40 mm (1 polegada)

Largura 155 mm (6,10 polegadas) 200 mm (7,87 polegadas)

Profundidade 76 mm (2,99 polegadas) 100 mm (3,93 polegadas)

Faixa de temperatura:

De funcionamento 0 °C a 40 °C (32 °F a 104 °F)

Desligado –40 °C a 65 °C (–40 °F a 149 °F)

Tabela 48. Smart Card sem contacto

Funcionalidade Especificação

Tecnologias e Smart Cards suportadas

• ISO14443A — 160 kbps, 212 kbps, 424 kbps e 848 kbps

• ISO14443B — 160 kbps, 212 kbps, 424 kbps e 848 kbps

• ISO15693

• HID iClass

• FIPS201

77

Funcionalidade Especificação

• NXP Desfire

Tabela 49. Dimensões físicas

Características físicas M4700 M6700

Altura 32,70 mm (1,28 polegadas) 33,10 mm (1,30 polegadas)

Largura 376 mm (14,80 polegadas) 416,70 mm (16,40 polegadas)

Profundidade 256 mm (10,07 polegadas) 270,60 mm (10,65 polegadas)

Peso (mínimo) 2,79 kg (6,15 lb) 3,52 kg (7,77 lb)

Tabela 50. Características ambientais

Funcionalidade Especificação

Faixa de temperatura:

De funcionamento 0 °C a 40 °C (32 °F a 104 °F)

De armazenamento –40 °C a 65 °C (–40 °F a 149 °F)

Humidade relativa (máxima):

De funcionamento 10% a 90% (sem condensação)

De armazenamento 5% a 95% (sem condensação)

Vibração máxima:

De funcionamento 0,66 GRMS, 2 Hz a 600 Hz

De armazenamento 1,3 GRMS, 2 Hz a 600 Hz

Choque máximo:

De funcionamento 140 G, 2 ms

Desligado 163 G, 2 ms

Altitude:

De armazenamento 0 m a 10668 m (0 pés a 35.000 pés)

Nível de contaminação pelo ar G1 ou inferior, conforme definido pela ANSI/ISA-S71.04-1985

78

Contactar a Dell

Contactar a Dell

NOTA: Se não tiver uma ligação activa à Internet, pode encontrar as informações de contacto na sua factura, na
nota de encomenda ou no catálogo de produtos Dell.

A Dell disponibiliza várias opções de serviço e suporte online e através de telefone. A disponibilidade varia de acordo
com o país e com o produto, e alguns serviços podem não estar disponíveis na sua área. Para contactar a Dell
relativamente a vendas, suporte técnico ou apoio a clientes:

1. Aceda a dell.com/support.

2. Seleccione a categoria de suporte pretendida.

3. Seleccione o seu país ou região na lista pendente Escolher um país/região na parte inferior da página.

4. Seleccione a ligação para o serviço apropriado ou apoio técnico de acordo com as suas necessidades.

7

79
