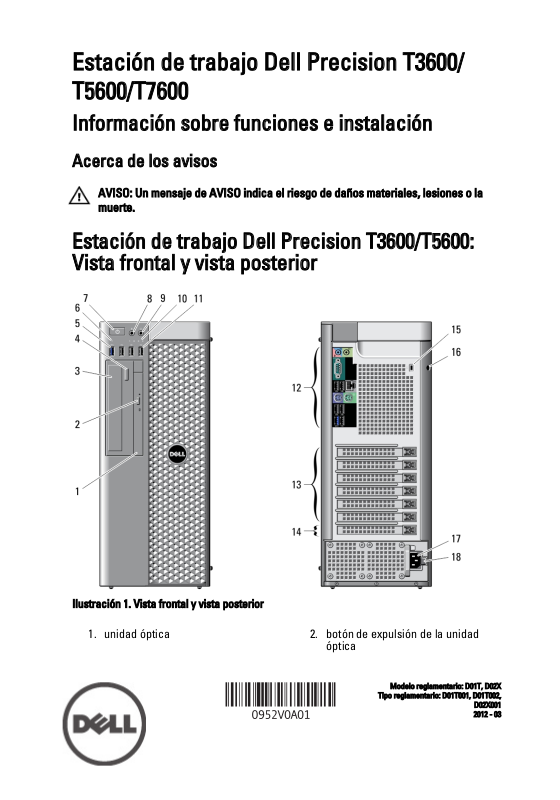

Estación de trabajo Dell Precision T3600/
T5600/T7600
Información sobre funciones e instalación
Acerca de los avisos
AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones o la
muerte.
Estación de trabajo Dell Precision T3600/T5600: Vista frontal y vista posterior
Ilustración 1. Vista frontal y vista posterior
1. unidad óptica 2. botón de expulsión de la unidad
óptica
Modelo reglamentario: D01T, D02X
Tipo reglamentario: D01T001, D01T002,
D02X001
2012 - 03
3. unidad óptica (opcional)
4. botón de expulsión de la unidad
óptica (opcional)
5. conector USB 3.0 (1)
6. indicador luminoso de actividad de
la unidad
7. botón de encendido, indicador
luminoso de alimentación
8. conector para micrófono
9. conector para auriculares
10. indicadores luminosos de
diagnóstico (4)
Panel posterior
11. conectores USB 2.0 (3)
12. panel posterior
13. ranuras para tarjeta de expansión
activa (6)
14. ranura vacía (1)
15. ranura para cable de seguridad
16. anillo del candado
17. conector de alimentación
18. pestillo de liberación de la unidad
de alimentación (PSU)
Ilustración 2. Vista del panel posterior
1. conector de salida de línea
2. indicador luminoso de integridad de
enlace de red
3. conector del adaptador de red
4. indicador luminoso de actividad de
red
5. conector para mouse PS2
6. conector de línea de entrada/
micrófono
2
7. conector serie
8. conectores USB 2.0 (2)
9. conector para teclado PS/2
10. conectores USB 2.0 (3)
11. conector USB 3.0
Estación de trabajo Dell Precision T7600: Vista frontal y vista posterior
Ilustración 3. Vista frontal y vista posterior
1. botón de encendido, indicador
luminoso de alimentación
2. conector USB 3.0 (1)
3. unidad óptica
4. botón de expulsión de la unidad
óptica
5. conector USB 2.0 (3)
6. indicador luminoso de actividad del
disco duro
7. conector para micrófono
8. conector para auriculares
9. indicadores luminosos de
diagnóstico (4)
10. unidad óptica (opcional)
11. botón de expulsión de la unidad
óptica (opcional)
12. pestillo de liberación de la cubierta
de acceso al disco duro
13. pestillo de liberación de la unidad
de alimentación (PSU)
14. conector de alimentación
15. ranuras para tarjeta de expansión
(2)
16. anillo del candado
17. ranura para cable de seguridad
18. panel posterior
19. ranuras para tarjeta de expansión
activas (5)
20. ranura vacía (1)
3
NOTA: Las ranuras de expansión PCIe (n.º 15) se activan cuando se instala una
segunda CPU.
Panel posterior
Ilustración 4. Vista del panel posterior
1. conector de salida de línea
2. indicador luminoso de integridad de
enlace de red
3. conectores de adaptador de red (2)
4. indicador luminoso de actividad de
red
5. conector para ratón PS/2
6. conector USB 2.0
7. conector de línea de entrada/
micrófono
8. conector serie
9. conectores USB 2.0 (4)
10. conector para teclado PS/2
11. conector USB 3.0
Configuración rápida
AVISO: Antes de iniciar cualquiera de los procedimientos en esta sección, lea la
información de seguridad enviada con su equipo. Para obtener información
adicional sobre prácticas recomendadas, visite www.dell.com/
regulatory_compliance
NOTA: Es posible que algunos dispositivos no estén incluidos si no se han
ordenado.
1. Conecte el cable o cables de red (opcional).
4
Ilustración 5. Conexión de red
2. Conecte el teclado o el ratón (opcional).
Ilustración 6. Conexión del teclado y el ratón
3. Conecte el cable del monitor (opcional).
Ilustración 7. Conexión del monitor
4. Conecte el cable o cables de alimentación.
Ilustración 8. Conexión de la alimentación
5. Pulse los botones de encendido del monitor (opcional) y del equipo.
5
Ilustración 9. Encendido
Especificaciones
NOTA: Las ofertas pueden variar según la región. Las especificaciones siguientes
son únicamente las que deben incluirse por ley con el envío del equipo. Para
obtener más información sobre la configuración del equipo, haga clic en Inicio →
Ayuda y soporte técnico y seleccione la opción para ver información sobre el
equipo.
Alimentación
Batería de tipo botón Batería de tipo botón de litio CR2032 de 3 V
Voltaje De 100 VCA a 240 VCA
Potencia
T7600 1000 W (voltaje de entrada de 100 a 107 VAC)
1100 W (voltaje de entrada de 108 a 180 VAC)
1300 W (voltaje de entrada de 181 a 240 VAC)
T5600 825/635 W (voltaje de entrada de 100 a
240 VAC)
T3600 635/425 W (voltaje de entrada de 100 a
240 VAC)
Disipación máxima de calor
1300 W 4113,00 BTU/h
825 W 3086,60 BTU/h
635 W 2484,00 BTU/h
425 W 1450,10 BTU/hr
6
Alimentación
NOTA: La disipación de calor se calcula en función de la potencia en vatios del
suministro de energía.
Características físicas
T7600
Altura 430,50 mm (16,95 pulgadas) con pies– 433,40 mm
(17,06 pulgadas)
Anchura 216,00 mm (8,51 pulgadas)
Profundidad 525,00 mm (20,67 pulgadas)
Peso (mínimo): 16,90 kg (37,26 lbs.)
T5600/T3600
Altura 414,00 mm (16,30 pulgadas) con pies – 416,90 mm
(16,41 pulgadas)
Anchura 172,60 mm (6,79 pulgadas) con pies – 175,50 mm
(6,91 pulgadas)
Profundidad 471,00 mm (18,54 pulgadas)
Peso (mínimo): 14,00 kg (30,86 lb)
Peso (mínimo): 13,2 kg (29,10 lb)
Aspectos ambientales
Temperatura de funcionamiento: De 10 °C a 35 °C (de 50 °F a 95 °F)
Information para NOM (únicamente para México)
The following information is provided on the device described in this document in
compliance with the requirements of the official Mexican standards (NOM).
Voltaje de alimentación
Frecuencia 50 Hz – 60 Hz
Consumo eléctrico
D02X 12,00 A ~ 6,00 A
100 V CA – 240 V CA
7
D01T 6,00 A
Localización de información
NOTA: Abra el panel lateral del equipo para ver la etiqueta reglamentaria del
sistema.
Consulte los documentos sobre seguridad y normativas que se enviaron con el equipo;
consulte también la página de inicio sobre el cumplimiento de normativas en
www.dell.com/regulatory_compliance para obtener más información sobre:
• Prácticas óptimas de seguridad
• Certificación reglamentaria
• Ergonomía
Abra el panel lateral del equipo para ver la etiqueta reglamentaria del sistema.
Consulte www.dell.com para obtener información adicional sobre:
• Garantía
• Términos y condiciones (solo para EE. UU.)
• Acuerdo de licencia de usuario final
Puede encontrar información adicional sobre el producto en support.dell.com/manuals.
La información contenida en esta publicación puede modificarse sin aviso.
