DELL P3424WE User guide [pl]

Monitor Dell P3424WE

Przewodnik użytkownika

Model: P3424WE
Numer identyfikacyjny modelu: P3424WEb

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość
uszkodzenia majątku, obrażeń osobistych lub śmierci.

Copyright © 2023 Del l Inc. lub jej podmioty zależne. Wszystkie prawa zastrzeżone. Dell, EMC i

inne znaki towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe
mogą stanowić znaki towarowe ich właścicieli.

2023 - 09

Rev. A00

Spis treści

Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . 6

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . 8

Zawartość opakowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Cechy produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Identyfikacja części i elementów sterowania . . . . . . . . . . . 11

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Widok z dołu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . .17

Obsługiwane tryby video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wstępne ustawienia trybów wyświetlania . . . . . . . . . . . . . . . . . . . 17

Specyfikacje elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Charakterystyki środowiskowe. . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Przydział pinów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Obsługa funkcji Plug and Play . . . . . . . . . . . . . . . . . . . . . 24

Interfejs USB (Uniwersalna magistrala szeregowa). . . . . 24

SuperSpeed USB 5 Gb/s (USB 3.2 Gen1). . . . . . . . . . . . . . . . . . . 24

USB 2.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

USB typu C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Złącze przesyłania danych USB 3.2 Gen1 (5 Gb/s) . . . . . . . . . . . . 25

Złącze pobierania danych USB 3.2 Gen1 (5 Gb/s) . . . . . . . . . . . . 26

Złącze pobierania danych USB 2.0 . . . . . . . . . . . . . . . . . . . . . . . . 26

Złącze USB typu C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Porty USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

  │  3

Złącze RJ45 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Obsługa funkcji Plug and Play . . . . . . . . . . . . . . . . . . . . . 30

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . 31

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

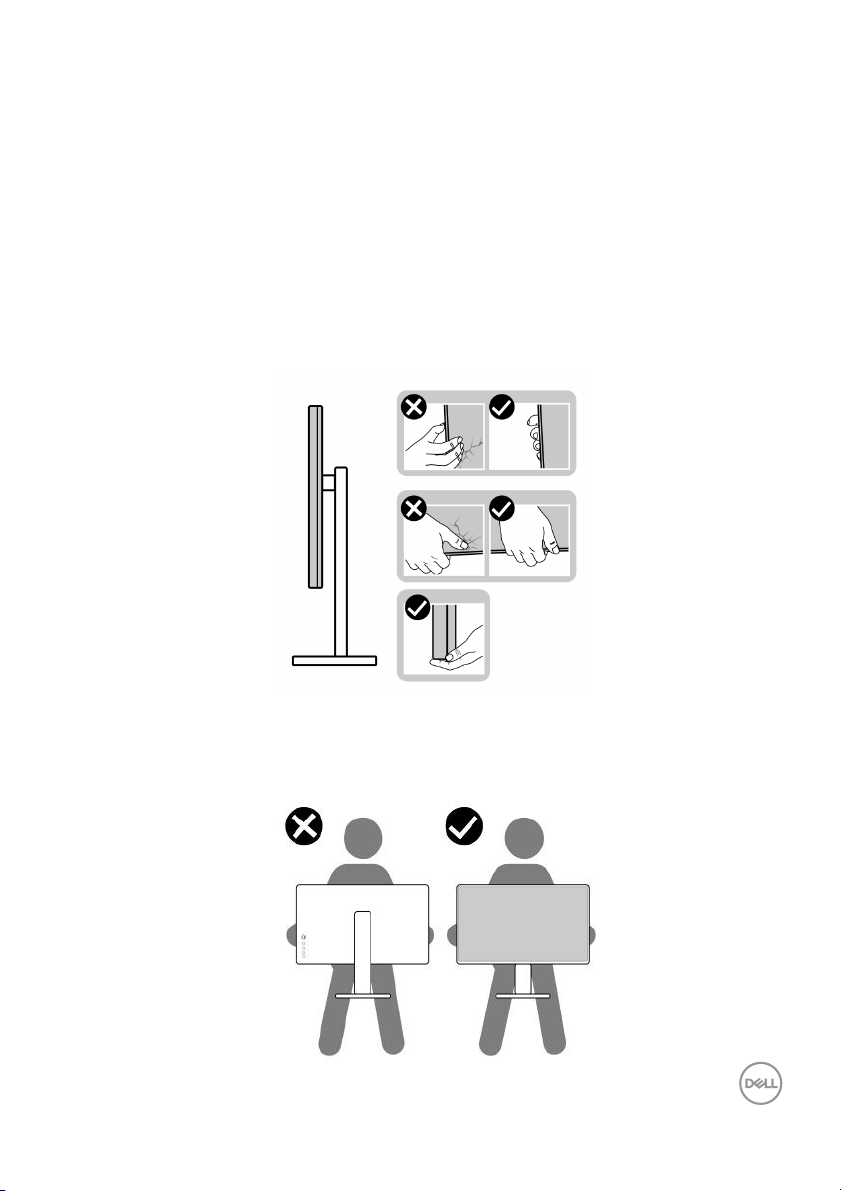

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . . . . . 33

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . 34

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Ustawienia monitora. . . . . . . . . . . . . . . . . . . . . . . . 36

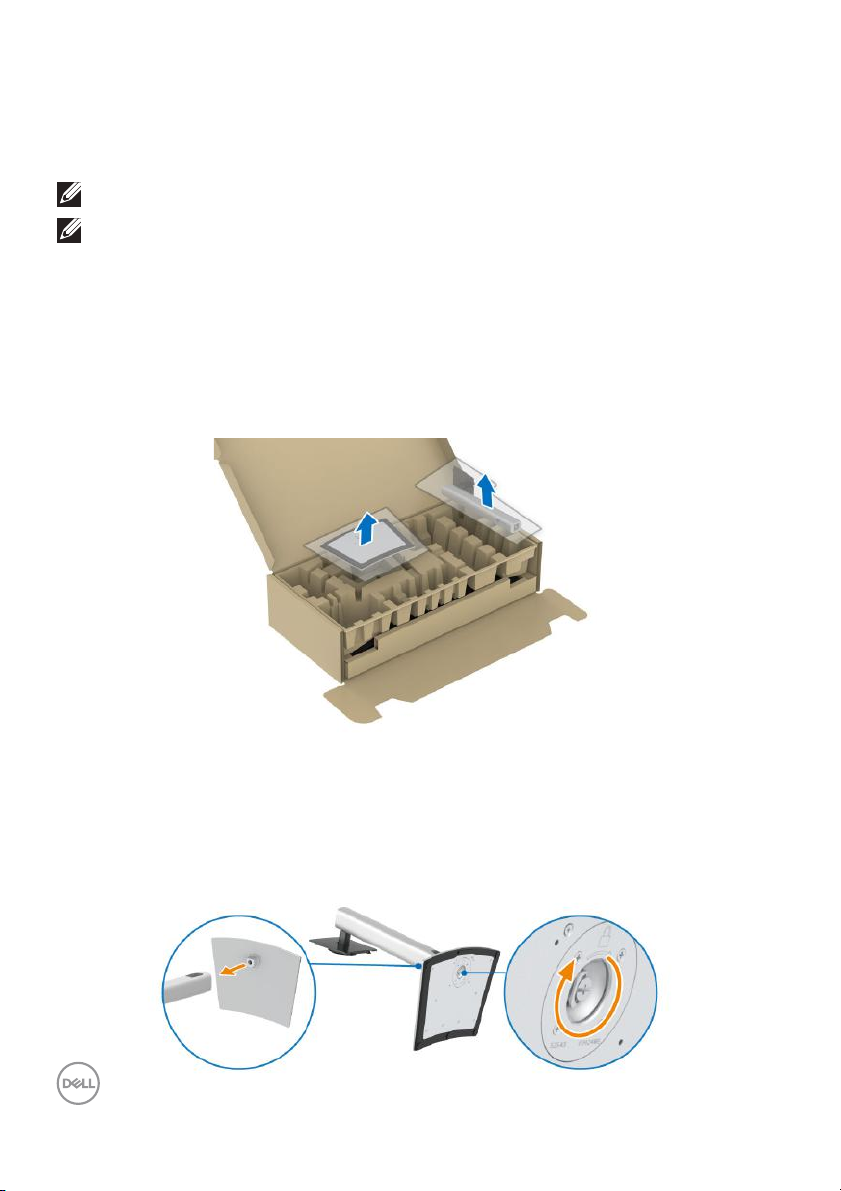

Podłączanie podstawy monitora. . . . . . . . . . . . . . . . . . . . 36

Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . 39

Podłączanie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Podłączanie kabla DisplayPort . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Podłączanie kabla HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Podłączanie kabla USB typu C . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Podłączanie monitora dla kabla RJ45 (opcjonalne) . . . . . . . . . . . . 41

Podłączanie kabla SuperSpeed USB 5 Gb/s (USB 3.2 Gen1) . . . . 41

Funkcja Dell Power Button Sync (DPBS). . . . . . . . . . . . . 44

Podłączanie monitora do DPBS po raz pierwszy . . . . . . . . . . . . . . 47

Korzystanie z funkcji DPBS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Podłączanie monitora w celu korzystania z portu USB-C . . . . . . . 50

Przymocowywanie monitora przy użyciu blokady

Kensington (opcjonalny) . . . . . . . . . . . . . . . . . . . . . . . . . 52

Zdejmowanie podstawy monitora . . . . . . . . . . . . . . . . . . . 52

Zestaw do montażu na ścianie VESA (opcjonalny). . . . . . 53

Obsługa monitora . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Sterowanie dżojstikiem . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . 55

Uzyskanie dostępu do Modułu uruchamiającego menu . . . . . . . . . 55

Korzystanie z klawiszy nawigacji . . . . . . . . . . . . . . . . . . . . . . . . . . 56

4  │ 

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Komunikat ostrzegawczy menu ekranowego . . . . . . . . . . . . . . . . .73

Ustawianie maksymalnie rozdzielczości. . . . . . . . . . . . . . 78

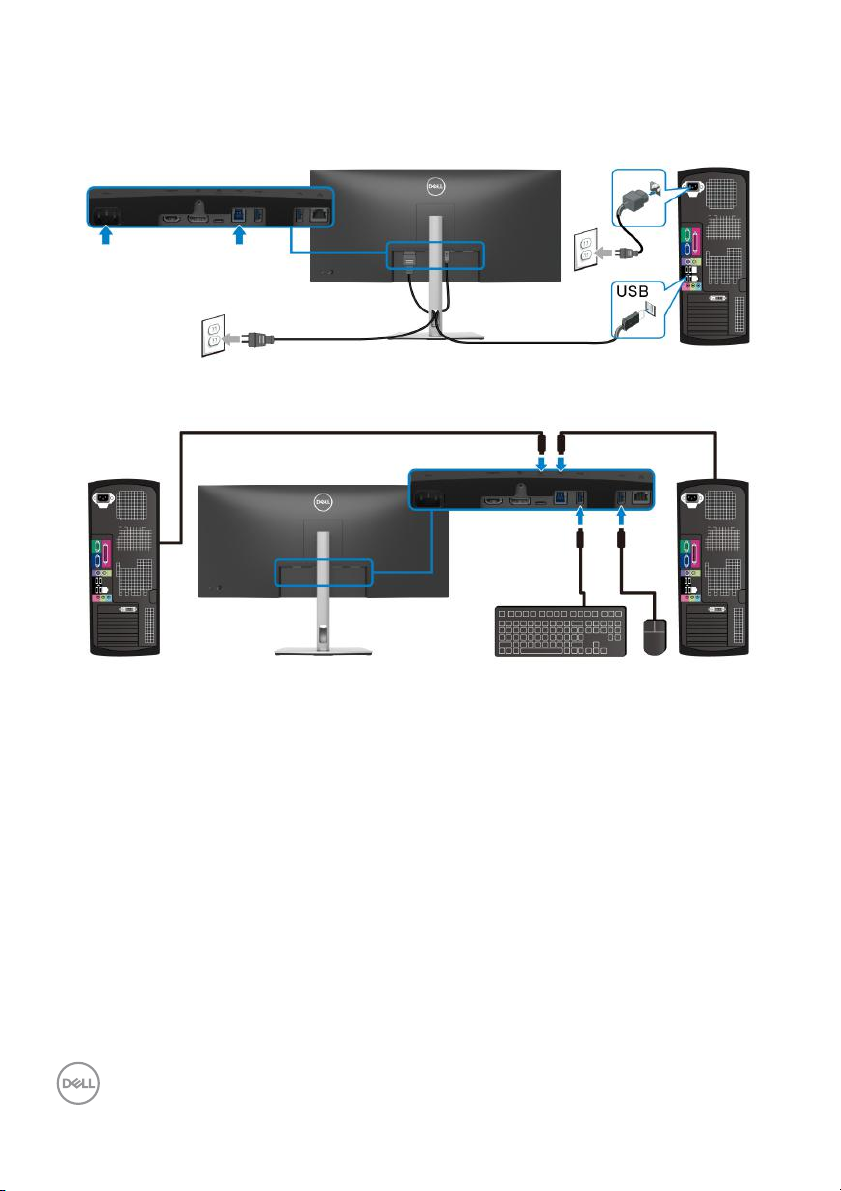

Konfiguracja przełącznika KVM . . . . . . . . . . . . . . . . . . . . 79

Ustawianie funkcji automatycznego KVM . . . . . . . . . . . . 81

Korzystanie z funkcji pochylenia, obrotu w poziomie,

pionowego wydłużenia i regulacji nachylenia . . . . . . . . . . 83

Nachylenie, obrót w poziomie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Wydłużenie w pionie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

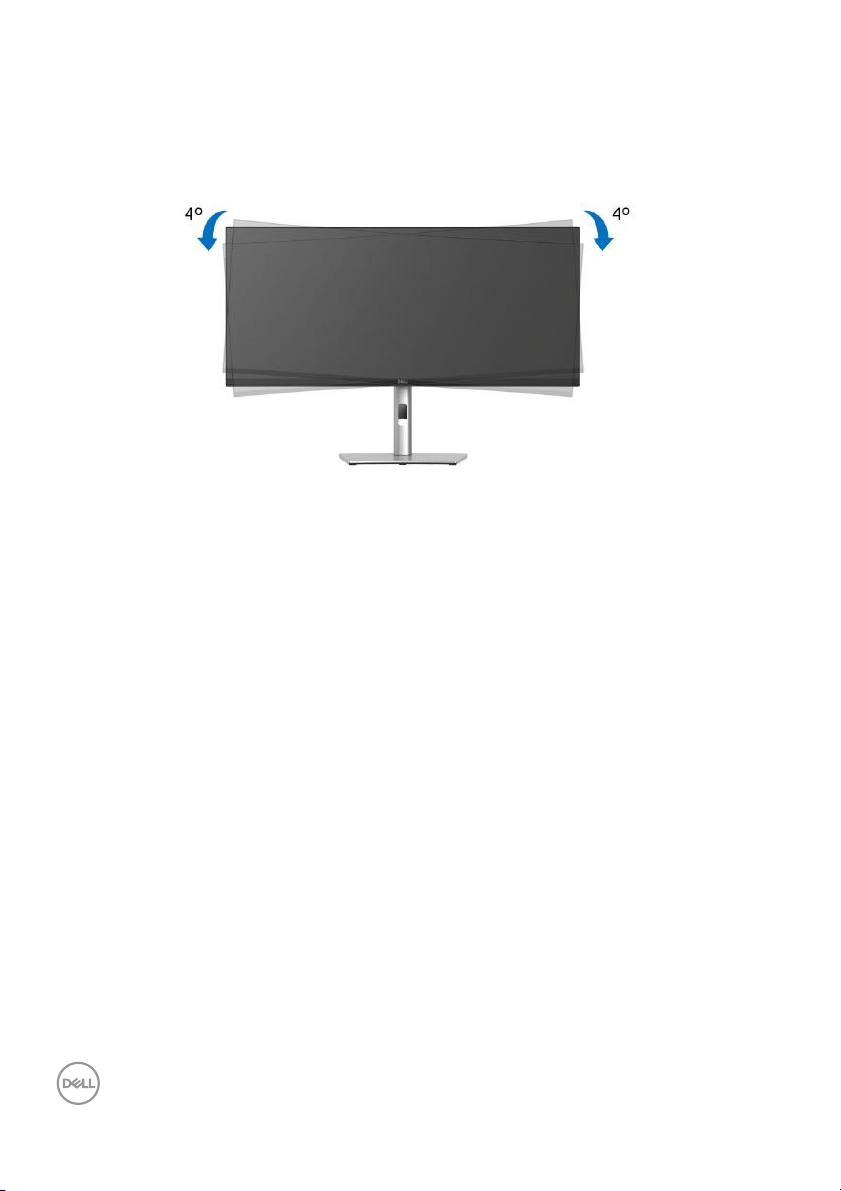

Regulacja nachylenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . 85

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

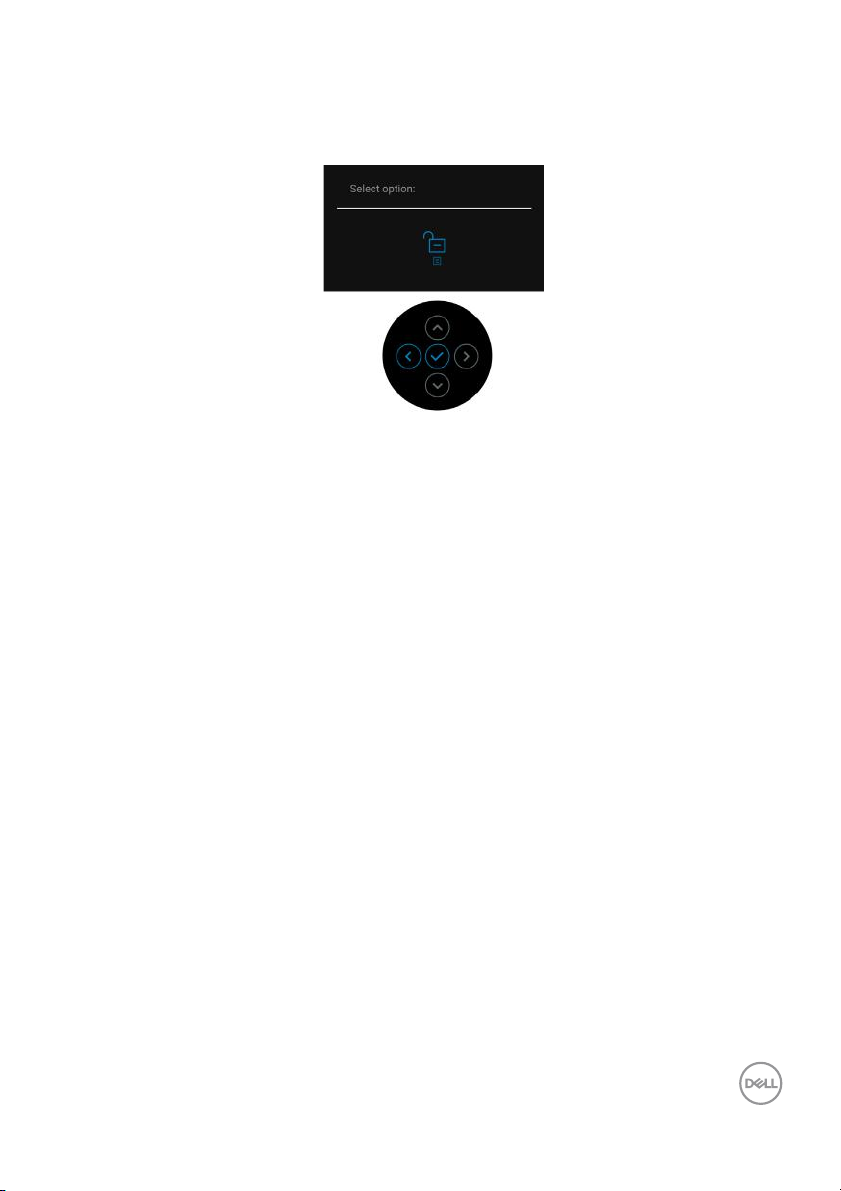

Blokowanie/odblokowywanie przycisków za pomocą

dżojstika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Blokowanie przycisków zasilania i dżojstika . . . . . . . . . . . . . . . . . 86

Typowe problemy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . 91

Problemy dotyczące USB (Universal Serial Bus). . . . . . . 93

Informacje prawne . . . . . . . . . . . . . . . . . . . . . . . . . 95

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Baza danych produktów UE etykiet energetycznych i

kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . 95

Kontakt z firmą Dell . . . . . . . . . . . . . . . . . . . . . . . . 96

  │  5

Instrukcje bezpieczeństwa

Poniższe instrukcje bezpieczeństwa mają na celu ochronę monitora przed
potencjalnymi uszkodzeniami oraz zapewnienie bezpieczeństwa użytkownikowi.
Jeśli nie zaznaczono inaczej, każda procedura opisana w niniejszym dokumencie
zakłada, że użytkownik przeczytał informacje dotyczące bezpieczeństwa
dostarczone wraz z monitorem.

UWAGA: Przed rozpoczęciem użytkowania monitora należy przeczytać
dołączone do niego i umieszczone na nim instrukcje bezpieczeństwa.
Dokumentację należy zachować w bezpiecznym miejscu do użytku w
przyszłości.

PRZESTROGA: Używanie elementów sterowania, regulacji lub
procedur, innych niż określone w dokumentacji, może spowodować
narażenie na porażenie prądem elektrycznym, zagrożenia związane z
prądem elektrycznym i/lub zagrożenia mechaniczne.

PRZESTROGA: Długotrwałe słuchanie dźwięku o dużej głośności przez
słuchawki (w przypadku obsługującego je monitora) może spowodować
uszkodzenie słuchu.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.
Ekran jest delikatny, więc upuszczenie go lub uderzenie ostrym przedmiotem
może doprowadzić do jego uszkodzenia.

• Należy się upewnić, że napięcie znamionowe monitora jest odpowiednie do
pracy przy zasilaniu prądem zmiennym dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło
lub chłód mogą mieć negatywny efekt na ciekłe kryształy wyświetlacza.

• Kabel zasilania należy podłączyć do monitora oraz do znajdującego się w
pobliżu i łatwo dostępnego gniazda ściennego. Zobacz rozdział Podłączanie

monitora.

• Nie należy umieszczać ani użytkować monitora na mokrej powierzchni lub w
pobliżu wody.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład:
nie należy monitora umieszczać w bagażniku samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej
pokrywy ani dotykać wnętrza monitora.

6  │  Instrukcje bezpieczeństwa

• Prosimy o uważne przeczytanie niniejszych instrukcji. Niniejszy dokument
należy zachować do użytku w przyszłości. Należy przestrzegać wszystkich
ostrzeżeń i instrukcji umieszczonych na produkcie.

• Niektóre monitory można zamontować na ścianie za pomocą uchwytu
montażowego VESA, który należy nabyć oddzielnie. Należy przy tym
przestrzegać prawidłowej specyfikacji montażu VESA podanej w rozdziale
Przewodnika użytkownika dotyczącym montażu ściennego.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje
dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI) dostarczonym
wraz z monitorem.

Instrukcje bezpieczeństwa  │  7

Informacje o monitorze

Zawartość opakowania

Poniższa tabela zawiera listę elementów dostarczonych wraz z monitorem. W
przypadku braku któregokolwiek komponentu skontaktuj się z firmą Dell. Aby
uzyskać więcej informacji, zobacz Kontakt z firmą Dell.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być
dostarczone z monitorem. Niektóre funkcje mogą być niedostępne w
niektórych krajach.

Wyświetlacz

Ramię podstawy

8  │  Informacje o monitorze

Podstawa stojaka

Kabel zasilający (różni się
zależnie od kraju)

Kabel DisplayPort 1.2
(DisplayPort do DisplayPort)
(1,80 m)

Kabel HDMI 2.0 (*Dotyczy
tylko wybranych krajów)
(1,80 m)

Kabel USB typu C (USB 3.2
Gen1 (5 Gb/s))
(1,80 m)

Kabel przesyłania danych
USB 3.2 Gen1 (5 Gb/s) typ A
do typ B (pozwala korzystać

z portów USB monitora)
(1,80 m)

Opaska kablowa

*Zapytaj sprzedawcę w danym kraju.

• Instrukcja szybkiej
instalacji

• Informacje dotyczące
bezpieczeństwa,
środowiska i regulacji
prawnych

Informacje o monitorze  │  9

Cechy produktu

Monitor Dell P3424WE ma wyświetlacz ciekłokrystaliczny (LCD) na
cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i podświetleniem
diodami LED. Funkcje monitora obejmują:

• Obszar wyświetlania o przekątnej 86,72 cm (34,14 cali).
Rozdzielczość 3440 x 1440 (21:9) oraz pełnoekranowa obsługa niższych
rozdzielczości.

• Szeroki kąt widzenia umożliwiający oglądanie obrazu w pozycji siedzącej lub
stojącej.

•Paleta kolorów 99% sRGB.

• Połączenia cyfrowe za pośrednictwem DisplayPort, USB typu C i HDMI
(obsługa do WQHD 3440 x 1440 przy 60 Hz zgodnie ze specyfikacją
HDMI 2.1).

• Pojedyncze gniazdo USB typu C, dostarczające zasilanie (PD 90 W) zgodnym
notebookom przy jednoczesnym odbieraniu sygnału wideo i danych.

• Możliwość nachylenia, obrotu w poziomie i regulacji wysokości.

• Zastosowanie ultracienkiej ramki przedniej pozwala zminimalizować grubość
ramek w przypadku korzystania z wielu monitorów, ułatwiając konfigurację i
komfort oglądania obrazu.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards
Association (VESA™) 100 mm umożliwiające stosowanie elastycznych
rozwiązań mocowania.

• Wyposażony w 1 port USB typu C do przesyłania danych, 1 port USB typu B do
przesyłania danych i 4 porty USB typu A do pobierania danych.

• Porty USB-C i RJ45 umożliwiają korzystanie z połączenia sieciowego za
pośrednictwem pojedynczego kabla.

• Funkcja Plug and Play, jeżeli jest obsługiwana przez system.

• Wbudowany przełącznik KVM umożliwia sterowanie nawet 2 komputerami
przy użyciu jednego zestawu klawiatury i myszy podłączonych do monitora.

• Obsługuje funkcję automatycznego KVM w konfiguracji z wieloma wejściami.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i
optymalizację ekranu.

• Obsługuje tryb Obraz obok obrazu (PBP) oraz Obraz w obrazie (PIP).

• Blokada przycisków zasilania i dżojstika.

• Gniazdo blokady zabezpieczenia.

10  │  Informacje o monitorze

• Blokada stojaka.

• Zużycie energii <

• Zoptymalizuj komfort oczu dzięki ekranowi bez migotania i funkcji
ComfortView Plus.

• W tym monitorze zastosowano panel o niskim poziomie niebieskiego światła.
Gdy monitor pracuje w trybie ustawień fabrycznych lub domyślnych (Preset
mode (Tryby ustawień wstępnych): Standard (Standardowy)), jest
zgodny z normą TÜV Rheinland (dla dostawców sprzętu).

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane
przez monitor może mieć niekorzystne skutki dla oczu, m.in.
powodować zmęczenie wzroku w wyniku kontaktu z urządzeniami
cyfrowymi. Funkcja ComfortView Plus umożliwia zmniejszenie ilości
niebieskiego światła emitowanego przez monitor w celu zapewnienia
komfortu dla oczu.

0,3 W w trybie gotowości.

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis

1 Wskaźnik LED zasilania

Ciągłe białe światło oznacza, że monitor jest włączony i działa
normalnie. Migające białe światło oznacza, że monitor jest w trybie
gotowości.

Informacje o monitorze  │  11

Widok z tyłu

Widok z tyłu ze stojakiem monitora

Etykieta Opis Użyj

1 Otwory montażowe VESA

(100 mm x 100 mm - za
podłączoną pokrywą
podstawy)

2 Etykieta z oznaczeniami

prawnymi

3 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od

4 Kod kreskowy, numer seryjny i

etykieta serwisowa

5 Przycisk włączania/wyłączania

zasilania

6 Dżojstik Do obsługi menu wyświetlanego na

7 Szczelina do prowadzenia kabli Pomaga w uporządkowaniu

Montaż ścienny monitora przy
użyciu zestawu do montażu
ściennego zgodnego ze standardem
VESA (100 mm x 100 mm) (do
nabycia oddzielnie).

Zawiera certyfikaty.

monitora.
Do kontaktowania się z firmą Dell w

sprawach pomocy technicznej.
Włącza lub wyłącza monitor.

ekranie (OSD). (Więcej informacji,
patrz rozdział Obsługa monitora)

przebiegu kabli przez umieszczenie
ich w szczelinie.

12  │  Informacje o monitorze

Widok z dołu

Widok od dołu bez podstawy monitora

Etykieta Opis Użyj

1 Gniazdo blokady

zabezpieczenia
(którego działanie
jest oparte na
gnieździe Kensington
Security Slot)

2 Złącze zasilania Podłącz kabel zasilający (dołączony do

3 Port HDMI Podłącz komputer za pomocą przewodu HDMI

4 DisplayPort Podłącz komputer za pomocą kabla

5 Funkcja blokady

stojaka

Zabezpiecza monitor przy użyciu blokady
kablowej (do nabycia oddzielnie).

monitora).

(dołączony do monitora tylko w Chinach).

DisplayPort (dostarczony z monitorem).
Zablokuj stojaka do monitora przy użyciu śruby

M3 x 6 mm (śrubę kupuje się oddzielnie).

Informacje o monitorze  │  13

6 Port USB typu C Podłącz dostarczony kabel USB typu C do

monitora i komputera lub urządzenia
przenośnego. Ten port obsługuje dostarczanie
zasilania przez USB, dane i sygnał wideo
DisplayPort.

Port SuperSpeed USB 5 Gb/s (USB 3.2 Gen1)
typu C zapewnia największą szybkość
transferu i tryb alternatywny z funkcją DP 1.2
obsługującą maksymalną rozdzielczość 3440 x
1440 przy 60 Hz, PD 20 V/4,5 A, 15 V/3 A,
9 V/3 A, 5 V/3 A.

UWAGA: Interfejs USB typu C nie jest
obsługiwany w wersjach systemu Windows
wcześniejszych niż Windows 10.

7 Port przesyłania

danych SuperSpeed
USB 5 Gb/s (USB 3.2
Gen1) typu B

8, 10 Porty pobierania

danych SuperSpeed
USB 5 Gb/s (USB 3.2
Gen1) typu A (4)

9 Port RJ45 Obsługa połączenia Ethernet 10/100/1000

11 Szczeliny na panel

dźwiękowy

Podłącz dostarczony kabel USB do monitora i
komputera. Po podłączeniu tego kabla można
używać złączy USB monitora.

Podłącz urządzenie USB.*
UWAGA: Aby korzystać z tych portów, należy

podłączyć kabel USB typ A do typ B lub kabel
USB typu C (dostarczony z monitorem) do
monitora oraz do komputera.

Mb/s. Podłącz ten port do sieci Ethernet za
pomocą kabla RJ45. W celu wykonania
połączenia można użyć kabla USB do
przesyłania danych typu C lub kabla USB do
przesyłania danych typ A do typ B,
dostarczonego wraz z produktem.

W celu podłączenia zewnętrznego panelu
dźwiękowego (do nabycia oddzielnie) do
monitora należy umieścić wypusty
magnetyczne na panelu dźwiękowym w
szczeliny w monitorze.

*Aby uniknąć interferencji sygnału, w przypadku podłączenia urządzenia USB do
portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do
przylegających portów.

14  │  Informacje o monitorze

Specyfikacje monitora

Model P3424WE

Typ ekranu Aktywna matryca - TFT LCD
Technologia panelu Technologia IPS (In Plane Switching)
Współczynnik proporcji 21:9
Widoczny obraz
Przekątna

Szerokość (aktywnego
obszaru)

Wysokość (aktywnego
obszaru)

Obszar całkowity
Podziałka pikseli 0,2325 mm x 0,2325 mm
Pikseli na cal (PPI) 109,24
Kąt widzenia Typowy 178° (w pionie)

Wyjście luminancji 300 cd/m² (typowe)
Współczynnik kontrastu 1000 do 1 (typowe)
Powłoka płyty Przeciwodblaskowa o twardości 3H
Podświetlenie System oświetlenia krawędzi białymi diodami LED
Response time (Czas

reakcji)

Zakrzywienie 3800R (typowe)
Głębia kolorów 1,07 miliarda kolorów
UWAGA: Wyjście wideo z portu USB typu C w maksymalnej rozdzielczości

3440 x 1440 przy 60 Hz jest ograniczone do 16,7 mln kolorów.
Paleta kolorów sRGB 99%

867,2 mm (34,14 cali)
799,8 mm (31,49 cali)

334,8 mm (13,18 cali)

267773,04 mm

2

(415,05 cali2)

Typ owy 178 ° (w poz iomi e)

8 ms szary do szarego (normalna)
5 ms szary do szarego (szybka)

Informacje o monitorze  │  15

Połączenie • 1 x DisplayPort wersja 1.2 (HDCP 2.3)

• 1 x port HDMI (HDCP 2.3) (obsługuje do WQHD
3440 x 1440 przy 60 Hz zgodnie ze specyfikacją
HDMI 2.1)

• 1 x port przesyłania danych USB typu C
(alternatywny tryb dla DisplayPort 1.2, dostarczanie
zasilania PD do 90 W)*

• 1 x port przesyłania danych SuperSpeed USB 5 Gb/s
(USB 3.2 Gen1) typu B

• 4 x porty SuperSpeed USB 5 Gb/s (USB 3.2 Gen1)
typu A pobierania danych

• 1 x port RJ45

Szerokość ramki
(krawędź monitora do
obszaru aktywnego)

Nastawność
Regulowana wysokość

stojaka
Nachylenie
Obrót w poziomie
Regulacja nachylenia

UWAGA: Monitora tego nie należy montować ani używać w pozycji pionowej ani
odwróconej (180°) pozycji poziomej, ponieważ mogłoby to doprowadzić do jego
uszkodzenia.

Zgodność Dell Display
Manager

Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa

8,7 mm (Góra)
8,7 mm (Lewo/Prawo)
21,9 mm (Spód)

150 mm

Od -5° do 21°
Od -30° do 30°
Od -4° do 4°

Funkcje Łatwa aranżacja i inne

sprzedawana oddzielnie)

*DisplayPort i USB typu C (alternatywny tryb dla DisplayPort 1.2): Funkcja HBR2
jest obsługiwana.

16  │  Informacje o monitorze

Specyfikacje rozdzielczości

Model P3424WE

Zakres skanowania poziomego Od 30 kHz do 90 kHz (automatyczny)
Zakres skanowania pionowego Od 56 Hz do 76 Hz (automatyczny)
Najwyższa wstępnie ustawiona

rozdzielczość

Obsługiwane tryby video

Model P3424WE

Możliwości wyświetlania video
(alternatywny tryb HDMI,
DisplayPort i USB typu C)

Wstępne ustawienia trybów wyświetlania

3440 x 1440 przy 60 Hz

480p, 576p, 720p, 1080i, 1080p

Tryb wyświetlania Częstotli-

wość

pozioma

(kHz)

VESA, 640 x 480 31,5 59,9 25,2 -/+
VESA, 640 x 480 37,5 75,0 31,5 -/­VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+

Częstotli-

wość

pionowa

(Hz)

Informacje o monitorze  │  17

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

VESA, 1920 x 1080 67,5 60,0 148,5 +/+
VESA, 2560 x 1440 88,8 60,0 241,5 +/­VESA, 3440 x 1440 88,8 60,0 319,8 +/-

UWAGA: Ten monitor może pracować z inną rozdzielczością ekranu
niewymienioną w trybie ustawień wstępnych.

Specyfikacje elektryczne

Model P3424WE

Sygnały wejścia video • HDMI 2.1/DisplayPort 1.2, 600 mV na przewód, opór

wejściowy 100 omów na parę przewodów

• Obsługa wejścia sygnału USB-C (z trybem
alternatywnym)

Napięcie wejścia prądu
zmiennego/

100 VAC do 240 VAC / 50 Hz lub 60 Hz ± 3 Hz / 2,0 A
(typowe)

częstotliwość/prąd
Prąd udarowy • 120 V: 40 A (maksymalnie) przy 0°C (zimny start)

• 240 V: 80 A (maksymalnie) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

•0,3 W (tryb gotowości)

• 0,7 W (trybie gotowości sieci)

•31,7 W (tryb włączenia)

•180 W (maksymalnie)

•27,24 W (Pon)

3

•86,54 kWh (TEC)

1

1

1

1

2

3

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów

USB.

3

Pon: Zużycie energii w trybie włączenia zgodne z wytycznymi Energy Star w

wersji 8.0.
TEC: Całkowite zużycie energii w kWh zgodne z wytycznymi Energy Star w
wersji 8.0.

18  │  Informacje o monitorze

Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i
zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt
może działać inaczej, w zależności od oprogramowania, komponentów i
zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich
informacji.

Stosownie, klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie
udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

UWAGA: Ten monitor ma certyfikat ENERGY STAR.
Ten produkt spełnia wymagania ENERGY STAR w przypadku
domyślnych ustawień fabrycznych, które można przywrócić
za pomocą funkcji „Factory Reset” (Przywracanie ustawień
fabrycznych). Zmiana domyślnych ustawień fabrycznych lub
włączenie innych funkcji może powodować zwiększenie
zużycia energii ponad limity określone w ramach norm
ENERGY STAR.

Charakterystyki fizyczne

Model P3424WE
Typ kabla sygnałowego • Cyfrowe: DisplayPort, 20 pinów

• Cyfrowe: HDMI, 19 pinów

• Uniwersalna magistrala szeregowa: Typ C,
24 pinów

• Uniwersalna magistrala szeregowa: USB,
9 pinów

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy
wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell nie ma kontroli
nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy ani nad
procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje
wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym
monitorem Dell.

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 541,10 mm (21,30 cali)
Wysokość (obniżony) 391,10 mm (15,40 cali)

Informacje o monitorze  │  19

Szerokość 815,70 mm (32,11 cali)
Głębokość 237,40 mm (9,35 cali)

Wymiary (bez stojaka)

Wysokość 365,40 mm (14,39 cali)
Szerokość 815,70 mm (32,11 cali)
Głębokość 58,10 mm (2,29 cali)

Wymiary podstawy

Wysokość (po rozłożeniu) 433,30 mm (17,06 cali)
Wysokość (obniżony) 386,50 mm (15,22 cali)
Szerokość 307,00 mm (12,09 cali)
Głębokość 237,40 mm (9,35 cali)
Podstawa 307,00 mm x 234,95 mm (12,09 cali x 9,25

cali)

Waga

Waga z opakowaniem 14,84 kg (32,72 lb)
Waga z zamontowanym stojakiem i

kablami
Waga bez stojaka (Do montażu

ściennego lub montażu VESA - bez
linek)

Waga stojaka 3,22 kg (7,10 lb)
Połysk przedniej ramy 17 ± 3

10,58 kg (23,32 lb)

6,95 kg (15,32 lb)

20  │  Informacje o monitorze

Charakterystyki środowiskowe

Model P3424WE
Zgodność ze standardami

• Monitor z certyfikatem ENERGY STAR

• Zarejestrowano z klasyfikacją EPEAT, gdzie dotyczy. Rejestracja EPEAT różni
się w zależności od kraju. Odwiedź witrynę www.epeat.net, aby sprawdzić
status rejestracji w danym kraju.

• Zgodność z przepisami RoHS

• TCO Certified i TCO Certified Edge

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu (za
wyjątkiem kabli zewnętrznych)

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Te m p e ra t u ra

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

• Przewożenie: -20°C do 60°C (-4°F do 140°F)

Wilgotność

Działanie 20% do 80% (bez kondensacji)
Bez działania • Przechowywanie: 10% do 90% (bez kondensacji)

• Przewożenie: 10% do 90% (bez kondensacji)

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)
Rozpraszanie ciepła • 614,16 BTU/godzinę (maksymalnie)

• 92,94 BTU/godzinę (typowe)

Informacje o monitorze  │  21

Przydział pinów

Złącze DisplayPort

Numer

pinu

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)

10 ML0 (n)

11 GND
12 ML0 (p)
13 GND
14 GND

15 AUX (p)
16 GND

17 AUX (n)
18 Wykrywanie bez wyłączania

19 Re-PWR
20 +3,3 V DP_PWR

20-pinowa końcówka

podłączonego kabla

sygnałowego

22  │  Informacje o monitorze

Złącze HDMI

Numer

pinu

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2-
4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1-
7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR-
13 CEC
14 Zarezerwowane (N.C. w

15 ZEGAR DDC (SCL)

16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ

19-pinowa końcówka

podłączonego kabla

sygnałowego

urządzeniu)

WYŁĄCZANIA

Informacje o monitorze  │  23

Obsługa funkcji Plug and Play

Ten monitor można instalować w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do systemu komputera informacje Rozszerzone
dane identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora
(DDC), dlatego system może konfigurować się automatycznie oraz zoptymalizować
ustawienia monitora. Większość instalacji monitorów jest automatyczna; jeśli to
wymagane, można wybrać inne ustawienia. Dalsze informacje o zmianie ustawień
monitora, znajdują się w części Obsługa monitora.

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB znajdujących się w
monitorze.

SuperSpeed USB 5 Gb/s (USB 3.2 Gen1)

Szybkość

transferu

Super-Speed 5 Gb/s 5 V/0,9 A (Maks., na każdym porcie)
Wysoka szybkość 480 Mb/s 5 V/0,9 A (Maks., na każdym porcie)
Pełna szybkość 12 Mb/s 5 V/0,9 A (Maks., na każdym porcie)

USB 2.0

Szybkość

transferu

Wysoka szybkość 480 Mb/s 5 V/0,5 A (Maks., na każdym porcie)
Pełna szybkość 12 Mb/s 5 V/0,5 A (Maks., na każdym porcie)
Niska szybkość 1,5 Mb/s 5 V/0,5 A (Maks., na każdym porcie)

UWAGA: Ten monitor jest zgodny z portami SuperSpeed USB 5 Gb/s
(USB 3.2 Gen1) i High-Speed USB 2.0.

Szybkość

przesyłania danych

Szybkość

przesyłania danych

Maksymalna obsługiwana moc

Maksymalna obsługiwana moc

24  │  Informacje o monitorze

USB typu C

USB typu C Opis

Wideo DisplayPort 1.2*
Dane USB 3.2 Gen1 (5 Gb/s)
Dostarczanie

zasilania (PD)

*Funkcja HBR2 jest obsługiwana.

Złącze przesyłania danych USB 3.2 Gen1 (5 Gb/s)

Numer pinu 9-pinowa część złącza

1 VCC
2 D-
3 D+
4 GND
5 SSTX-
6 SSTX+
7 GND
8 SSRX-
9 SSRX+

Do 90 W

Informacje o monitorze  │  25

Złącze pobierania danych USB 3.2 Gen1 (5 Gb/s)

Numer pinu 9-pinowa część złącza

1 VCC
2 D-
3 D+
4 GND
5 SSRX-
6 SSRX+
7 GND
8 SSTX-
9 SSTX+

Złącze pobierania danych USB 2.0

Numer pinu 4-pinowa część złącza

1 VCC
2 DMD
3 DPD
4 GND

26  │  Informacje o monitorze

Złącze USB typu C

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

A1 GND B1 GND
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2­A4 VBUS B4 VBUS
A5 CC1 B5 CC2
A6 D+ B6 D+
A7 D- B7 D­A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS

A10 RX2- B10 RX1-

A11 RX2+ B11 RX1+

A12 GND B12 GND

Porty USB

• 1 port przesyłania danych USB typu C (alternatywny tryb dla DisplayPort 1.2,
dostarczanie zasilania PD do 90 W) — spód

• 1 port przesyłania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen1) typu B —
spód

• 4 porty pobierania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen1) typu A —
spód

UWAGA: Do korzystania ze standardu USB 3.2 Gen1 (5 Gb/s) niezbędny
jest komputer obsługujący USB 3.2 Gen1.

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor
jest włączony lub znajduje się w trybie gotowości. Po wyłączeniu i
włączeniu monitora, wznowienie normalnego działania dołączonych
urządzeń peryferyjnych może potrwać kilka sekund.

Informacje o monitorze  │  27

Złącze RJ45

Pin Sygnał

P1 MDI0+
P2 MDI0-
P3 MDI1+
P4 MDI1-
P5 CT
P6 CT
P7 MDI2+
P8 MDI2-
P9 MDI3+

P10 MDI3-

Numer pinu Pomarańczowe Zielone

P11 -+
P12 +-
P13 Nd. +
P14 Nd. -

28  │  Informacje o monitorze

Instalacja sterownika

Należy zainstalować sterownika Realtek USB GBE Ethernet Controller Driver
odpowiedni dla posiadanego systemu. Dostępne do pobrania na stronie

www.dell.com/support. Wpisz numer modelu monitora w pasku wyszukiwania, aby

zidentyfikować produkt, a następnie znajdź oprogramowanie w sekcji „Sterowniki i
pliki do pobrania”.

Maks. prędkość przesyłania danych przez sieć (RJ45) za pośrednictwem złącza
USB-C wynosi 1000 Mb/s.

Zachowanie Wake-on-LAN

Stan oszczędzania

energii komputera

Nowoczesny tryb
gotowości (S0ix)

Tryb gotowości/uśpienia
(S3)

Hibernuj (S4) Włączony zarówno komputer, jak i monitor.
WYŁ./Wyłączenie (S5) Włączony zarówno komputer, jak i monitor.

UWAGA: Aby włączyć funkcję WOL, należy najpierw skonfigurować
system BIOS komputera.

UWAGA: Ten port LAN jest zgodny z 1000Base-T IEEE 802.3az i
obsługuje funkcje Mac Address Pass-thru (MAPT) (adres Mac podany
na etykiecie modelu) i Wake-on-LAN (WOL) z trybu uśpienia (tylko S3)
oraz funkcję rozruchu UEFI* PXE [rozruchu UEFI PXE nieobsługiwane
na komputerach firmy Dell typu desktop (z wyjątkiem OptiPlex 7090/
3090 Ultra Desktop)]. Te trzy funkcje zależą od ustawienia BIOS i wersji
systemu operacyjnego. Funkcje mogą się różnić w przypadku
komputerów innych niż firmy Dell.

*UEFI to skrót od ujednolicony interfejs rozszerzalnego oprogramowania
sprzętowego.

UWAGA: WOL S4 i WOL S5 działają tylko z systemami Dell, które
obsługują DPBS i tylko z połączeniem USB-C.

Zachowanie komputera po odebraniu komendy

Wake-on-LAN (WOL)

Komputer i monitor pozostają w stanie gotowości, ale
połączenie z siecią jest włączone.

Włączony zarówno komputer, jak i monitor.

UWAGA: W przypadku wystąpienia wszelkich problemów związanych z
WOL, użytkownik powinien debugować komputer bez monitora. Po
rozwiązaniu problemu podłącz do Monitora.

Informacje o monitorze  │  29

Stan diody LED złącza RJ45

LED Kolor Opis

Prawa dioda
LED

Lewa dioda
LED

Pomarańczowy
lub zielony

Zielone Wskaźnik połączenia/aktywności:

Wskaźnik prędkości:

• Świeci na pomarańczowo – 1000 Mb/s

• Świeci na zielono – 100 Mb/s

•Wył. – 10 Mb/s

• Miga – aktywność na porcie.

• Świeci na zielono – trwa nawiązywanie
połączenia.

•Wył. – brak połączenia.

UWAGA: Kabel RJ45 nie jest standardowym akcesorium zestawu.

Obsługa funkcji Plug and Play

Ten monitor można połączyć w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do komputera dane EDID (Extended Display
Identification Data) za pomocą protokołów Display Data Channel (DDC), dzięki
czemu komputer może konfigurować się automatycznie i optymalizować ustawienia
monitora. Instalacja monitora przebiega w większości automatycznie. W razie
potrzeby można jednak wybrać własne ustawienia. Dalsze informacje o zmianie
ustawień monitora, znajdują się w części Obsługa monitora.

30  │  Informacje o monitorze

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad
dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury
może prowadzić do obrażeń.

OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może
powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących
wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są
specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na
klawiaturze.

• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku,
ramion, pleców lub barków w wyniku korzystania z monitora przez długi czas,
zalecamy stosowanie się do poniższych rad:

1. Umieść ekran w odległości od 50 do 70 cm (20 - 28 cali) od oczu.

2. Podczas dłuższego korzystania z monitora mrugaj często, aby nawilżać

oczy, lub zwilżaj je wodą.

3. Rób regularne i częste przerwy (20-minutowa przerwa co dwie godziny).

4. Podczas przerw nie patrz na monitor i skupiaj wzrok na obiekcie oddalonym

o co najmniej 20 stóp przez co najmniej 20 sekund.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu

rozluźnienia napięcia karku, ramion, pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu
użytkownika siedzącego przed nim lub nieco niżej.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe,
lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby
zminimalizować odbicia i odblask światła na ekranie monitora.

Informacje o monitorze  │  31

• Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego

ekran monitora na
poziomie lub poniżej
poziomu wzroku
użytkownika

monitor i
klawiatura
znajdujące się
tuż przed
użytkownikiem

stopy płasko
na podłodze

nadgarstki
rozluźnione,
płasko leżące

odcinka pleców.

• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona
w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy płasko stoją na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a
nie na przedniej części siedzenia. W razie potrzeby należy wyregulować
wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę
ciała.

• Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak
organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy
regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani
przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą,
lub stwarzać potencjalne ryzyko potknięcia.

32  │  Informacje o monitorze

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub
przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i
monitor.

• Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi
materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać
jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że
monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar
wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

Informacje o monitorze  │  33

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom
lub drganiom.

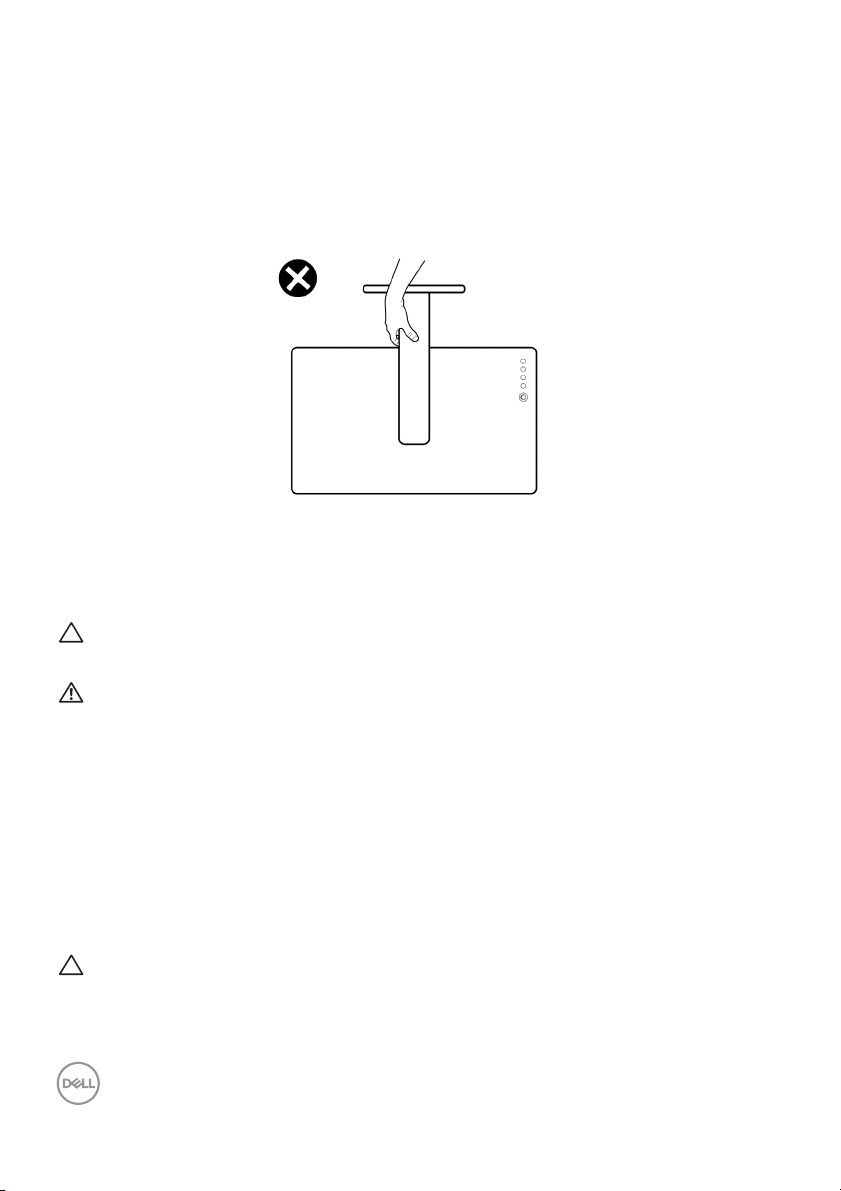

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą
do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to
doprowadzić do przypadkowego uszkodzenia monitora i spowodować
obrażenia ciała użytkownika.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy
przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy
odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia zespołu stojaka, ekranu i obudowy monitora Dell używaj
czystej ściereczki lekko zwilżonej wodą. Jeśli dostępne, użyj chusteczki do
czyszczenia ekranu lub roztworu przeznaczonego do monitorów Dell.

• Po wyczyszczeniu powierzchni stołu a przed umieszczeniem na niej monitora
Dell upewnij się, że jest ona całkowicie sucha i wolna od jakiejkolwiek wilgoci
lub środka czyszczącego.

OSTRZEŻENIE: Nie używaj detergentów ani innych środków
chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne
środki czyszczące, alkohol lub sprężone powietrze.

34  │  Informacje o monitorze

OSTRZEŻENIE: Używanie środków chemicznych do czyszczenia może
spowodować zmiany w wyglądzie monitora, takie jak blaknięcie
kolorów, mleczny osad na monitorze, deformacje, nierówne ciemne
zacieki i łuszczenie się powierzchni ekranu.

PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody
bezpośrednio na powierzchnię monitora. Spowoduje to gromadzenie się
płynów w dolnej części panelu wyświetlacza i korozję elementów
elektronicznych, powodując trwałe uszkodzenie. Zamiast tego nałóż
roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść
monitor.

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami
czyszczenia i użycie benzenu, rozcieńczalnika, amoniaku, ściernych
środków czyszczących, alkoholu, sprężonego powietrza, wszelkiego
rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez
klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte
standardową gwarancją firmy Dell.

• Jeśli po rozpakowaniu monitora zauważysz resztki białego proszku, należy go
wytrzeć szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.

Informacje o monitorze  │  35

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Dostarczana podstawa nie jest zainstalowana fabrycznie.

UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej
wraz z monitorem. W przypadku podłączania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi
konfiguracji, załączonymi do stojaka.

W celu zamontowania stojaka monitora:

1. Postępując zgodnie z instrukcjami na klapach kartonu, wyjmij podstawę z
zabezpieczającej ją osłony.

2. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.

3. Włóż wypustki podstawy stojaka całkowicie w gniazda w stojaku.

4. Podnieś uchwyt śruby i obróć śrubę w kierunku zgodnym z ruchem

wskazówek zegara.

5. Po dokręceniu śruby złóż uchwyt śruby na płasko, umieszczając go w
zagłębieniu.

36  │  Ustawienia monitora

6. Unieś osłonę zgodnie z ilustracją, aby uzyskać dostęp do obszaru VESA w celu

montażu stojaka.

7. Podłącz zespół stojaka do wyświetlacza.
a. Dopasuj rowek z tyłu wyświetlacza do dwóch zaczepów w górnej części

podstawy.

b. Wciskaj podstawę, aż zaskoczy w swoje miejsce.

Ustawienia monitora  │  37

8. Postaw monitor w pozycji pionowej.

UWAGA: Ostrożnie unieś monitor, aby nie spadł ani się nie wyślizgnął z
rąk.

9. Zdejmij osłonę z monitora.

38  │  Ustawienia monitora

Organizacja przebiegu kabli

Po podłączeniu do monitora i komputera wszystkich niezbędnych kabli (Patrz

Podłączanie monitora w celu uzyskania informacji o podłączaniu kabli), użyj

uchwytu kabli do uporządkowania wszystkich kabli, zgodnie z ilustracją powyżej.

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z
kablami dostarczonymi przez firmę Dell w opakowaniu. Firma Dell nie
gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych
niż Dell.

UWAGA: Przed podłączeniem kabli poprowadź je w szczelinie do
prowadzenia kabli.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.

UWAGA: Ilustracje mają charakter wyłącznie poglądowy. Wygląd
komputera może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Połącz monitor z komputerem kablem DisplayPort, HDMI lub USB typu C.

Ustawienia monitora  │  39

Podłączanie kabla DisplayPort

Podłączanie kabla HDMI

Podłączanie kabla USB typu C

UWAGA: Należy używać wyłącznie kabla USB typu C dostarczonego
wraz z monitorem.

• Ten port obsługuje alternatywny tryb DisplayPort (tylko standard DP1.2).

• Port zgodny ze standardem dostarczania zasilania USB typu C (PD wersja 3.0)
zapewnia do 90 W mocy.

40  │  Ustawienia monitora

• Jeśli notebook wymaga więcej niż 90 W do pracy i akumulator jest
wyczerpany, może się nie uruchomić lub ładować przez port USB PD tego
monitora.

Podłączanie monitora dla kabla RJ45 (opcjonalne)

UWAGA: Kabel RJ45 nie jest standardowym akcesorium zestawu.

Podłączanie kabla SuperSpeed USB 5 Gb/s (USB 3.2 Gen1)

UWAGA: Aby nie dopuścić do uszkodzenia lub utraty danych, przed
odłączeniem portu USB przesyłania danych upewnij się, że w
komputerze podłączonym do portu pobierania danych USB monitora nie
są używane ŻADNE urządzenia pamięci USB.

Po podłączeniu kabla DisplayPort/HDMI/USB typu C wykonaj poniższe procedury
w celu podłączenia kabla USB do komputera i dokończenia konfiguracji monitora:

1. a. Podłącz jeden komputer: połącz port przesyłania danych USB 3.2 (Gen1)
(kabel dostarczony) z odpowiednim portem USB 3.2 (Gen1) komputera.
b. Podłącz dwa komputery*: połącz port przesyłania danych USB 3.2
(Gen1) (kabel dostarczony) i port przesyłania danych USB typu C (kabel
dostarczony) do odpowiednich portów USB w dwóch komputerach.
Następnie, korzystając z menu OSD, wybierz źródło przesyłania danych USB
lub źródła wejściowe. Zobacz rozdział USB.

2. Podłącz urządzenia peryferyjne USB do portów USB 3.2 (Gen1) pobierania
danych monitora.

Ustawienia monitora  │  41

3. Podłącz kable zasilające komputera/-ów i monitora do najbliższego gniazda

zasilania.

a. Podłącz jeden komputer

b. Podłącz dwa komputery

*W przypadku podłączania dwóch komputerów do monitora skonfiguruj ustawienia
USB w menu OSD, aby współdzielić pomiędzy dwoma komputerami jeden zestaw
klawiatury i myszy podłączony do monitora. Aby uzyskać więcej informacji, patrz

USB i Konfiguracja przełącznika KVM.

42  │  Ustawienia monitora

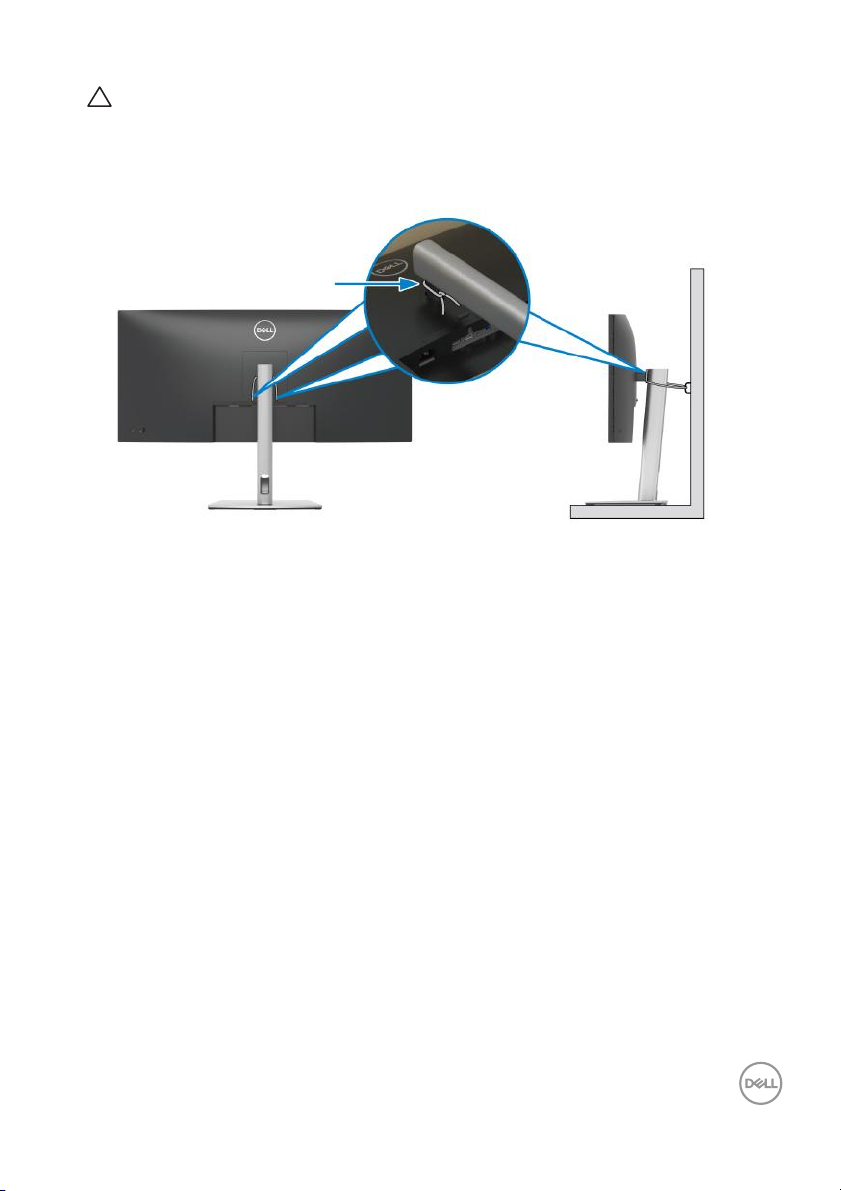

OSTRZEŻENIE: Przed korzystaniem z monitora zalecane jest

Opaska kablowa lub linka

przymocowanie ramienia stojaka do ściany za pomocą opaski kablowej
lub linki, które mogą utrzymać ciężar monitora, tak aby nie dopuścić do
jego upadku.

4. Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz
nie wyświetla się, patrz Typowe problemy.

Ustawienia monitora  │  43

Funkcja Dell Power Button Sync (DPBS)

Ten monitor oferuje funkcję Dell Power Button Sync (DPBS), umożliwiającą
sterowanie zasilaniem systemu komputera za pomocą przycisku zasilania monitora.
Funkcja ta jest zgodna tylko z platformą Dell z wbudowaną funkcją DPBS i jest
obsługiwana wyłącznie przez interfejs USB-C.

Aby za pierwszym razem sprawdzić, czy funkcja DPBS działa prawidłowo, wykonaj
poniższe czynności dla platformy z obsługą DPBS w obszarze Panel sterowania.

UWAGA: DPBS obsługuje tylko port przesyłania danych USB typu C
oznaczony ikoną .

1. Otwórz Panel sterowania.

44  │  Ustawienia monitora

2. Wybierz Sprzęt i dźwięk, a następnie Opcje zasilania.

3. Wybierz Ustawienia systemowe.

Ustawienia monitora  │  45

4. W menu rozwijanym Po naciśnięciu przycisku zasilania znajduje się kilka
opcji do wyboru: Nic nie rób/Uśpij/Hibernuj/Zamknij. Możesz wybrać
Uśpij/Hibernuj/Zamknij.

UWAGA: Nie wybieraj opcji „Nic nie rób”, ponieważ wówczas
zsynchronizowanie przycisku zasilania monitora ze stanem zasilania
systemu komputera nie będzie możliwe.

46  │  Ustawienia monitora

Podłączanie monitora do DPBS po raz pierwszy

Konfiguracja funkcji DPBS po raz pierwszy:

1. Upewnij się, że komputer i monitor są wyłączone.

2. Naciśnij przycisk zasilania monitora, aby go włączyć.

3. Podłącz przewód USB-C do komputera i monitora.

4. Monitor i komputer włączą się w standardowy sposób. W przeciwnym razie,

naciśnij przycisk zasilania monitora lub komputera, aby uruchomić system.

UWAGA: Upewnij się, że funkcja Dell Power Button Sync jest On (Wł.).
Zobacz rozdział Dell Power Button Sync (Funkcja Dell Power Button

Sync).

Ustawienia monitora  │  47

Korzystanie z funkcji DPBS

*Nie wszystkie systemy komputera Dell obsługują funkcję wybudzania platformy za

pośrednictwem monitora.

USB-C” w ustawieniach BIOS komputera. Ustawienie DPBS monitora nie zastępuje
ustawień BIOS.

*Po podłączeniu kabla USB-C do wybudzenia systemu/monitora ze stanu uśpienia lub

hibernacji może być konieczne poruszenie myszą lub naciśnięcie klawiatury.

Wybudzanie przy użyciu kabla USB-C

Po podłączeniu kabla USB-C monitor/komputer reaguje w następujący sposób:

Po naciśnięciu przycisku zasilania monitora lub przycisku zasilania komputera
monitor/komputer reaguje w następujący sposób:

48  │  Ustawienia monitora

UWAGA: Funkcję Power Button Sync można włączyć lub wyłączyć w
menu ekranowym. Zobacz rozdział Dell Power Button Sync (Funkcja Dell

Power Button Sync).

• Gdy włączone jest zasilanie zarówno monitora jak i komputera, naciśnij i
przytrzymaj przycisk zasilania monitora przez 4 sekundy. Zostanie

wyświetlone pytanie, czy chcesz wyłączyć komputer.

• Jeśli konieczne jest wymuszenie wyłączenia systemu, naciśnij i przytrzymaj

przycisk zasilania monitora przez 10 sekund.

Ustawienia monitora  │  49

Podłączanie monitora w celu korzystania z portu USB-C

Jeśli komputer Dell* posiada dwa porty USB-C, stan zasilania każdego
podłączonego monitora będzie zsynchronizowany z komputerem.

Na przykład: jeśli komputer i dwa monitory mają włączone zasilanie, naciśnięcie
przycisku zasilania na monitorze 1 lub monitorze 2 spowoduje wyłączenie
komputera, monitora 1 i monitora 2.

*Pamiętaj, aby sprawdzić, czy komputer Dell obsługuje funkcję DPBS.

UWAGA: DPBS obsługuje tylko port przesyłania danych USB typu C
oznaczony ikoną .

50  │  Ustawienia monitora

Upewnij się, że funkcja Dell Power Button Sync jest ON (WŁ.) (patrz Dell Power

Button Sync (Funkcja Dell Power Button Sync)). Jeśli komputer i dwa monitory

mają wyłączone zasilanie, naciśnięcie przycisku zasilania na monitorze 1 lub
monitorze 2 spowoduje włączenie komputera, monitora 1 i monitora 2.

Ustawienia monitora  │  51

Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalny)

Gniazdo blokady zabezpieczającej znajduje się na spodzie monitora (patrz Gniazdo

blokady zabezpieczenia (którego działanie jest oparte na gnieździe Kensington
Security Slot)). Monitor należy przymocować do stołu przy użyciu blokady

zabezpieczenia Kensington.
Więcej informacji o tym, jak korzystać z blokady Kensington (do nabycia oddzielnie),

można znaleźć w dokumentacji do niej dołączonej.

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady
może być inny.

Zdejmowanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania
podstawy, należy położyć monitor na miękkiej powierzchni i zachować
ostrożność.

UWAGA: Poniższe czynności dotyczą konkretnie odłączania stojaka
dołączonego do monitora. W przypadku usuwania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji
dołączonymi do stojaka.

W celu zdjęcia stojaka:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.

52  │  Ustawienia monitora

3. Podnieś stojak i odsuń go od monitora.

Zestaw do montażu na ścianie VESA (opcjonalny)

(Wielkość śrub: M4 x 10 mm).
Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie

zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i
równym sto le.

2. Odłącz stojak. (Patrz Zdejmowanie podstawy monitora)

3. Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech

śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w dokumentacji

dostarczonej wraz z zestawem do montażu na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na
liście UL, CSA lub GS, przy minimalnej wadze lub obciążeniu
wynoszącym 27,80 kg.

Ustawienia monitora  │  53

Obsługa monitora

Włączanie monitora

Naciśnij przycisk zasilania, aby włączyć monitor.

Sterowanie dżojstikiem

Użyj dżojstika z tyłu monitora do regulacji menu ekranowego (OSD).

1. Naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu.

2. Aby przełączać między opcjami, przesuwaj dżojstik w górę/w dół/w lewo/w

prawo.

3. Naciśnij przycisk na dżojstiku ponownie, aby potwierdzić wybór.

Dżojstik Opis

• Gdy menu ekranowe nie jest wyświetlane, naciśnij przycisk na
dżojstiku, aby uruchomić Moduł uruchamiający menu. Zobacz
rozdział Uzyskanie dostępu do Modułu uruchamiającego menu.

• Gdy zostanie wyświetlone menu ekranowe, naciśnij przycisk na
dżojstiku, aby potwierdzić wybór lub zapisać ustawienia.

54  │  Obsługa monitora

• Nawigacja dwukierunkowa (w prawo i w lewo).

• Przesuń w prawo, aby otworzyć podmenu.

• Przesuń w lewo, aby wyjść z podmenu.

• Nawigacja dwukierunkowa (w górę i w dół).

• Przełącza pomiędzy pozycjami menu.

• Zwiększa (w górę) lub zmniejsza (w dół) parametry wybranej
pozycji menu.

Używanie menu ekranowego (OSD)

Uzyskanie dostępu do Modułu uruchamiającego menu

Po przełączeniu lub naciśnięciu przycisku na dżojstiku, zostanie wyświetlony Moduł
uruchamiający menu, który pozwoli uzyskać dostęp do głównego menu ekranowego
(OSD) oraz funkcji klawiszy skrótów.

Aby wybrać funkcję, przesuń dżojstik.

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Etykieta Ikona Opis

1

Menu

Aby uruchomić główne menu ekranowe (OSD).
Zobacz rozdział Dostęp do systemu menu.

Obsługa monitora  │  55

2

Funkcje
klawiszy
skrótów

UWAGA: Po zmianie ustawień naciśnij przycisk na dżojstiku, aby zapisać zmiany,

zanim przejdziesz do kolejnej funkcji lub wyjścia.

3

Wyjście

Gdy przesuniesz dżojstik w lewo lub w prawo, aby
przełączyć funkcje klawiszy skrótów, wybrany
element zostanie zaznaczony i przesunięty na
środek. Naciśnij przycisk na dżojstiku, aby otworzyć
podmenu.

• Input Source (Źródło wejścia): Aby wybrać
źródło wejścia z listy sygnałów wideo, które może
być powiązane z monitorem.

• Preset Modes (Tryby ustawień wstępnych):
Aby wybrać preferowany tryb kolorów z listy
trybów ustawień wstępnych.

• Brightness/Contrast (Jasność/Kontrast):
Aby uzyskać dostęp do suwaków regulacji jasności
i kontrastu.

UWAGA: Możesz ustawić preferowane klawisze
skrótu. Szczegółowe informacje można znaleźć w

Personalize (Personalizowanie).

Aby wyjść z Modułu uruchamiającego menu.

Korzystanie z klawiszy nawigacji

Gdy główne menu ekranowe (OSD) jest aktywne, przesuń dżojstik, aby
skonfigurować ustawienia według klawiszy nawigacji wyświetlonych poniżej menu
ekranowego.

Po zmianie ustawień naciśnij przycisk na dżojstiku, aby zapisać zmiany, zanim
przejdziesz do innego menu lub wyjdziesz z menu ekranowego.

UWAGA: Aby wyjść z bieżącego elementu menu i wrócić do
poprzedniego menu, przesuń dżojstik w lewo, aż nastąpi wyjście.

56  │  Obsługa monitora

Dostęp do systemu menu

UWAGA: Po zmianie ustawień naciśnij przycisk na dżojstiku, aby
zapisać zmiany, zanim przejdziesz do innego menu lub wyjdziesz z
menu ekranowego.

Ikona Menu i podmenu Opis

Brightness/

Contrast

(Jasność/

Kontrast)

Użyj to menu, aby uaktywnić ustawianie poziomu

Brightness/Contrast (Jasność/Kontrast).

Brightness

(Jasność)

Contrast

(Kontrast)

Brightness (Jasność) powoduje ustawienie

podświetlenia dla oświetlenia tylnego.
Przesuń dżojstik w górę, aby zwiększyć poziom

jasności lub przesuń dżojstik w dół, aby zmniejszyć
poziom jasności (min. 0 / maks. 100).

Ustaw najpierw Brightness (Jasność), a następnie
ustaw Contrast (Kontrast), ale tylko wtedy gdy
dalsze ustawienia są konieczne.

Przesuń dżojstik w górę, aby zwiększyć poziom
kontrastu lub przesuń dżojstik w dół, aby zmniejszyć
poziom kontrastu (min. 0 / maks. 100).

Funkcja Contrast (Kontrast) powoduje ustawienie
stopnia różnicy między ciemnymi a jasnymi obszarami
na ekranie monitora.

Obsługa monitora  │  57

Input Source

(Źródło wejścia)

Przy użyciu menu Input Source (Źródło wejścia)
można wybrać między różnymi sygnałami wideo,
które mogą być podłączone do monitora.

USB-C 90W

DP Wybierz DP, gdy używasz złącza DisplayPort (DP).

HDMI Wybierz HDMI, gdy używane jest złącze HDMI.

Auto Select

(Autom. źródło)

Wybierz opcję USB-C 90W, jeśli używasz złącza
USB typu C. Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.
Włączenie tej funkcji umożliwi wyszukiwanie

dostępnych źródeł wejścia.

58  │  Obsługa monitora

Auto Select for

USB-C

(Automatyczne

wybieranie

USB-C)

Rename Inputs

(Zmień nazwę

wejść)

Reset Input

Source (Resetuj

źródło wejścia)

Umożliwia ustawienie opcji Auto Select for USB-C
(Automatyczne wybieranie USB-C) w celu
uruchomienia opcji:

• Prompt for Multiple Inputs (Monituj dla wielu

wejść): Zawsze wyświetlany jest komunikat
„Switch to USB-C Video Input” (Przełącz na
wejście wideo USB-C) w celu wybrania tej opcji

lub jej wyłączenia.

• Yes (Tak): Zawsze przełącza na wejście wideo

USB-C (bez pytania) gdy podłączony jest przewód
USB typu C.

• No (Nie): Nigdy nie przełącza automatycznie na

wejście wideo USB-C, gdy podłączony jest
przewód USB typu C.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Ta opcja jest dostępna tylko, gdy opcja
Auto Select (Autom. źródło) jest włączona.

Umożliwia podanie wstępnie ustawionej nazwy
wejścia dla wybranego źródła wejścia. Wstępnie
ustawione opcje to PC, PC 1, PC 2, Laptop,

Laptop 1 oraz Laptop 2. Domyślne ustawienie to Off
(Wył.).

UWAGA: Gdy zmienisz nazwę wejścia USB typu C,

wartość mocy w watach pozostanie po podanej opcji,
np., PC 1 90W.

UWAGA: Dzieje się tak tylko w przypadku nazw
wejścia wyświetlonych w menu skrótów oraz
głównym menu, ale nie tych znajdujących się w
komunikatach ostrzegawczych, PBP, KVM oraz
Display Info (Informacje o monitorze).

Umożliwia przywrócenie fabrycznych ustawień
wejścia monitora.

Obsługa monitora  │  59

Color (Kolor) Użyj opcji Color (Kolor), aby ustawić tryb ustawiania

kolorów.

Preset Modes

(Tryby ustawień

wstępnych)

Umożliwia wybranie wstępnie ustawionych trybów
kolorów z listy. Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

• Standard (Standardowy): Powoduje wczytanie
domyślnych ustawień kolorów monitora. Jest to
domyślny tryb ustawień wstępnych.

• Movie (Film): Powoduje wczytanie ustawień
kolorów idealnie dopasowanych dla filmów.

60  │  Obsługa monitora

Preset Modes

(Tryby ustawień

wstępnych)

Input Color

Format (Format

wejścia

kolorów)

• Game (Gra): Powoduje wczytanie ustawień
kolorów idealnie dopasowanych dla większości gier.

• Warm (Ciepł y): Przedstawia kolory w niższych
temperaturach. Wyświetlany ekran jest cieplejszy
dzięki odcieniom czerwieni/żółci.

• Cool (Chłodny): Przedstawia kolory w wyższych
temperaturach. Wyświetlany ekran jest
chłodniejszy dzięki odcieniom koloru niebieskiego.

• Custom Color (Kolor dostosowany): Umożliwia
ręczne ustawienie kolorów.

Użyj dżojstika, aby ustawić wartości trzech
kolorów (R, G, B) oraz utworzyć własny tryb
wstępnych ustawień kolorów.

Umożliwia wybór metody przetwarzania kolorów
odpowiadającego źródłu wideo. Ustawienie to należy
zmienić tylko wtedy, gdy kolory są nieprawidłowo
wyświetlane.

• RGB: Monitor przetwarza sygnał wejściowy wideo
na format kolorów RGB.

• YCbCr: Monitor przetwarza sygnał wejściowy
wideo na format kolorów YCbCr.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Obsługa monitora  │  61

Hue (Barwa) Funkcja ta może powodować zmianę koloru obrazu

wideo na zielony lub purpurowy. Jest to używane do
ustawienia odcieni kolorów. Przy użyciu dżojstika
można ustawić poziom barwy od „0” do „100”.

UWAGA: Hue (Barwa) można regulować tylko w
przypadku wyboru zaprogramowanego trybu Movie

(Film) lub Game (Gra).

Saturation

(Nasycenie)

Reset Color
(Resetować

kolor)

Funkcja ta umożliwia ustawienie nasycenia koloru
obrazu wideo. Przy użyciu dżojstika można ustawić
poziom nasycenia od „0” do „100”.

UWAGA: Saturation (Nasycenie) można
regulować tylko w przypadku wyboru
zaprogramowanego trybu Movie (Film) lub Game
(Gra).

Umożliwia wyzerowanie ustawień kolorów monitora i
przywrócenie ustawień fabrycznych.

62  │  Obsługa monitora

Display

(Wyświetlacz)

Użyj menu Display (Wyświetlacz), aby ustawić
obrazy.

Aspect Ratio

(Współczynnik

proporcji)

Sharpness

(Ostrość)

Response Time

(Czas reakcji)

Dell Power

Button Sync

(Funkcja Dell

Power Button

Sync)

Reset Display

(Resetuj

wyświetlacz)

Ustaw współczynnik obrazu na 21:9, 4:3 lub 5:4.

Funkcja ta powoduje, że obraz jest ostrzejszy lub
miększy.

Przy użyciu dżojstika można ustawić poziom ostrości
od „0” do „100”.

Umożliwia wybór ustawienia Normal (Normalny)
lub Fast (Szybki) dla opcji Response Time (Czas
reakcji).

Umożliwia włączenie lub wyłączenie funkcji Dell
Power Button Sync. Gdy wybrane jest ustawienie Off
(Wył.), funkcja Power Button Sync jest wyłączona.

Umożliwia przywrócenie wszystkich ustawień
monitora do wartości fabrycznych.

Obsługa monitora  │  63

PIP/PBP Ta funkcja powoduje otwarcie okna wyświetlającego

X X

X X

Okno podrzędne

Okno główne

USB typu C

DP

HDMI

HDMI

DP

USB typu C

obraz pochodzący z innego źródła. Naciśnij przycisk
na dżojstiku, aby potwierdzić wybór.

UWAGA: W trybie PBP obrazy będą wyświetlane na
środku dzielonych okna.

64  │  Obsługa monitora

PIP/PBP Mode

(Tryb PIP/PBP)

PIP/PBP (Sub) Wybierz jeden z kilku różnych sygnałów wideo, który

USB Switch

(Przełącznik

USB)

Video Swap

(Zamień wideo)

Umożliwia wybranie trybu PBP lub PIP ze wstępnie
ustawionej listy, która zapewnia różne rozmiary i
pozycje okna podrzędnego. Opcje są wyświetlane w
formacie graficznym i pozwalają łatwo zapoznać się z
różnymi ustawieniami układu. Domyślnym
ustawieniem jest Off (Wył.).

można podłączyć do monitora, aby wyświetlić okno
podrzędne PIP/PBP. Naciśnij przycisk na dżojstiku,
aby potwierdzić wybór.

UWAGA: Opcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Służy do przełączania źródeł przesyłania danych USB
w trybie PIP/PBP.

UWAGA: Opcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Wybierz do zamiany obrazu wideo pomiędzy oknem
głównym i oknem podrzędnym w trybie PIP/PBP.
Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Opcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Obsługa monitora  │  65

Contrast (Sub)

(Kontrast (Sub)

USB Umożliwia przypisanie portu przesyłania danych USB

Dostosowuje poziom kontrastu obrazu w trybie PIP/
PBP.

Przy użyciu dżojstika można ustawić poziom
kontrastu od „0” do „100”.

UWAGA: Opcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

do sygnałów wejściowych (DP lub HDMI), aby
korzystać z portu pobierania danych USB monitora
(np. klawiatury i myszy) do przesyłania bieżących
sygnałów wejściowe po podłączeniu komputera do
portu przesyłania danych. Aby uzyskać więcej
informacji, patrz również Konfiguracja przełącznika

KVM.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.
W przypadku korzystania tyko z jednego portu

przesyłania danych aktywny jest podłączony port
przesyłania danych.

66  │  Obsługa monitora

UWAGA: Aby nie dopuścić do uszkodzenia lub utraty

danych, przed odłączeniem portu USB przesyłania
danych upewnij się, że w komputerze podłączonym do
portu pobierania danych USB monitora nie są
używane ŻADNE urządzenia pamięci USB.

Show KVM

Setup Guide

(Pokaż

instrukcje

konfiguracji

KVM)

Reset USB

(Resetuj USB)

Menu Wybierz tę opcję, aby dopasować ustawienia dla

Wybierz tę opcję i postępuj zgodnie z instrukcjami,
jeśli chcesz podłączyć do monitora większą liczbę
komputerów o używać jednej konfiguracji klawiatury i
myszy.

Zresetowanie wszystkich ustawień menu USB do
wartości fabrycznych.

menu ekranowego, np. język menu ekranowego, czas
wyświetlania menu na ekranie itd.

Language

(Język)

Tra ns pa re nc y

(Przezroczy-

stość)

Ti me r

(Czasomierz)

Umożliwia ustawienie wyświetlania menu ekranowego
w jednym z ośmiu języków (angielski, hiszpański,
francuski, niemiecki, portugalski brazylijski, rosyjski,
chiński uproszczony lub japoński).

Wybierz tę opcję, aby zmienić poziom
przezroczystości menu, przesuwając dżojstik (min. 0/
maks. 100).

Ustawia czas, przez jaki menu ekranowe ma być
aktywne od ostatniego momentu, kiedy przycisk był
naciśnięty.

Przesuń dżojstik, aby ustawić suwak w odstępach
1-sekundowych, od 5 do 60 sekund.

Obsługa monitora  │  67

Lock (Blokada) Poprzez zablokowanie przycisków sterowania

monitora można zapobiec dostępowi do nich przez
nieupoważnione osoby. Zapobiega to również
przypadkowej aktywacji w konfiguracji wielu
monitorów obok siebie.

• Menu Buttons (Przyciski menu): Wszystkie
funkcje dżojstika są zablokowane i użytkownik nie
ma do nich dostępu.

• Power Button (Przycisk zasilania): Tylko
przycisk zasilania jest zablokowany i niedostępny
dla użytkowników.

• Menu + Power Buttons (Przyciski menu +
zasilania): Dżojstik i przycisk zasilania są
zablokowane i użytkownik nie ma do nich dostępu.

Domyślne ustawienie to Disable (Wyłącz).
Alternatywna metoda blokady: Możesz przesunąć

dżojstik w górę/dół/lewo/prawo i przytrzymać przez
4 sekundy, aby ustawić opcje blokady przy użyciu
menu podręcznego, a następnie nacisnąć przycisk na
dżojstiku, aby potwierdzić konfigurację.

UWAGA: Aby odblokować, przesuń dżojstik w górę/
dół/lewo/prawo i przytrzymaj przez 4 sekundy, a
następnie naciśnij przycisk na dżojstiku, aby
potwierdzić zmiany i zamknąć menu podręczne.

68  │  Obsługa monitora

Reset Menu

(Resetowanie

menu)

Personalize

(Personalizowa-

nie)

Shortcut Key 1

(Klawisz skrótu

1)

Shortcut Key 2

(Klawisz skrótu

2)

Shortcut Key 3

(Klawisz skrótu

3)

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

USB-C Charging

90W (USB-C

Ładowanie

90W)

Umożliwia przywrócenie wszystkich ustawień menu
ekranowego do wartości fabrycznych.

Umożliwia wybór spośród funkcji Preset Modes

(Tryby ustawień wstępnych), Brightness/
Contrast (Jasność/Kontrast), Input Source
(Źródło wejścia), Aspect Ratio (Współczynnik
proporcji), PIP/PBP Mode (Tryb PIP/PBP), USB
Switch (Przełącznik USB), Video Swap (Zamień
wideo) lub Display Info (Informacje o monitorze)

i przypisanie jej do klawisza skrótu.

Umożliwia włączenie lub wyłączenie wskaźnika LED
zasilania w celu zmniejszenia zużycia energii.

Domyślnym ustawieniem jest Off in Off Mode (Wył.

w trybie wyłączenie). Wybranie ustawienia On in
Off Mode (Wł. w trybie wyłączenie) może

spowodować automatyczne ładowanie notebooka lub
urządzeń przenośnych przez kabel USB typu C,
nawet jeśli monitor przejdzie w tryb wyłączenia.

Obsługa monitora  │  69

Other USB
Charging (Inne ­Ładowanie USB)

Fast Wakeup

(Szybkie

wybudzenie)

Reset

Personalization

(Zresetuj

personalizację)

Others (Inne) Wybierz tę opcję, aby dostosować ustawienia OSD,

Umożliwia włączenie lub wyłączenie funkcji ładowania
USB typu A (porty pobierania danych) w trybie
gotowości monitora.

Domyślne ustawienie to Off (Wył.). Wybór
ustawienia On (Wł.) może uniemożliwić
przechodzenie monitora w tryb gotowości.

Naciśnięcie przycisku dżojstika może również obudzić
monitor po jego przejściu w stan gotowości.

Zresetowanie wszystkich ustawień menu
Personalize (Personalizowanie) do wartości
fabrycznych.

np. DDC/CI, LCD Conditioning (Dostosowywanie

monitora LCD) itd.

Display Info

(Informacje o

monitorze)

70  │  Obsługa monitora

Wyświetla informację o bieżących ustawieniach
monitora.

DDC/CI DDC/CI (Display Data Channel/Command Interface)

pozwala ustawić ustawienia monitora przy użyciu
oprogramowania na komputerze. Funkcję tę można
wyłączyć, wybierając opcję Off (Wył.).

Włącz tę funkcję w celu zapewnienia najlepszej
funkcjonalności użytkownikom oraz optymalnej
wydajności monitora.

LCD Conditio-

ning

(Dostosowywa-

nie monitora

LCD)

Pomaga wyeliminować drobne przypadki
zatrzymywania się obrazu. W zależności od stopnia
zatrzymywania się obrazu, uruchomienie programu
może zająć dłuższą chwilę. Możesz włączyć tę
funkcję poprzez wybranie opcji On (Wł.).

Obsługa monitora  │  71

Firmware

(Oprogramowa-

nie sprzętowe)

Service Tag

(Etykieta

serwisowa)

Self-Diagnostic

(Samodiagno-

styka)

Reset Others

(Resetuj inne)

Wyświetla wersję oprogramowania sprzętowego
monitora.

Wyświetla etykietę serwisową monitora. Te dane są
wymagane przy próbie uzyskania pomocy technicznej
przez telefon, sprawdzaniu stanu gwarancji,
aktualizacji sterowników witrynie firmy Dell itd.

Naciśnij dżojstik, aby rozpocząć proces
samodiagnostyki.

1. Po uruchomieniu zostanie wyświetlony szary
ekran.

2. Dokładnie sprawdź ekran pod kątem
nieprawidłowości.

3. Naciśnij dżojstik. Kolor ekranu zmieni się na
czerwony.

4. Sprawdź, czy na wyświetlaczu nie występują
nieprawidłowości.

5. Powtórz czynności 3 i 4 w celu sprawdzenia
wyświetlania na ekranach zielonym, niebieskim,
czarny, białym i tekstowym.

Test jest zakończony po wyświetleniu ekranu
tekstowego. Aby wyjść, naciśnij ponownie dżojstik.

Zresetowanie wszystkich ustawień menu Others

(Inne) do wartości fabrycznych.

72  │  Obsługa monitora

Factory Reset

(Przywracanie

ustawień

fabrycznych)

Zresetuj wszystkie wartości ustawień wstępnych do
domyślnych ustawień fabrycznych. Są to również
ustawienia używane przy wykonywaniu testów

zgodności z normami ENERGY STAR

®

.

Komunikat ostrzegawczy menu ekranowego

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z
komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania
częstotliwości tego monitora znajdują się w części Specyfikacje monitora. Zalecany
tryb to 3440 x 1440.

Obsługa monitora  │  73

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy zostanie
wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie
ustawienia Brightness (Jasność) komunikat nie zostanie wyświetlony.

Gdy będziesz zmieniać domyślne ustawienie funkcji oszczędzania energii po raz
pierwszy, np. USB-C Charging 90W (Ładowanie USB-C 90W), Other USB
Charging (Inne - Ładowanie USB) lub Fast Wakeup (Szybkie wybudzenie),
zostanie wyświetlony następujący komunikat:

74  │  Obsługa monitora

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze
wspomnianych powyżej, komunikat ten nie będzie wyświetlany przy
kolejnej zmianie ustawień tych funkcji. W przypadku przywracania do
ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący
komunikat:

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.
Przed aktywacją funkcji Lock (Blokada) pojawi się następujący komunikat:

UWAGA: Komunikat może się nieznacznie różnić w zależności od
wybranych ustawień.

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Jeśli naciśniesz
przycisk na dżojstiku w trybie gotowości, w zależności od wybranego wejścia
zostanie wyświetlony następujący komunikat:

Uruchom komputer i monitor, aby uzyskać dostęp do OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Obsługa monitora  │  75

Jeśli zostanie wybrane wejście USB typu C, DisplayPort lub HDMI i odpowiedni
kabel nie zostanie podłączony, zostanie wyświetlony następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Jeśli monitor jest w trybie wejścia DP/HDMI i przewód USB typu C jest
podłączony do notebooka z obsługą Trybu alternatywnego DP, włączenie Auto

Select for USB-C (Automatyczne wybieranie USB-C) spowoduje wyświetlenie

następującego komunikatu:

Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień

fabrycznych), zostanie wyświetlony następujący komunikat:

76  │  Obsługa monitora

W przypadku wybrania Yes (Tak), zostanie wyświetlony następujący komunikat.

Zobacz Wykrywanie i usuwanie usterek, aby uzyskać więcej informacji.

Obsługa monitora  │  77

Ustawianie maksymalnie rozdzielczości

Aby ustawić maksymalną rozdzielczość dla monitora:
W systemach Windows 7, Windows 8 i Windows 8.1:

1. W przypadku systemów Windows 8 i Windows 8.1 wybierz kafelek Pulpit, aby
przełączyć na klasyczny pulpit.

2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3. W przypadku podłączonego więcej niż jednego monitora, pamiętaj, aby wybrać
P3424WE.

4. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz opcję 3440 x 1440.

5. Kliknij OK.

W systemach Windows 10 i Windows 11:

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia
wyświetlania.

2. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby wybrać
P3424WE.

3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz opcję 3440 x 1440.

4. Kliknij opcję Zachowaj zmiany.

Jeśli opcja 3440 x 1440 nie jest widoczna, konieczne jest zaktualizowanie sterownika
karty graficznej do najnowszej wersji. Zależnie od rodzaju komputera wykonaj jedną
z następujących procedur:

Jeżeli masz komputer stacjonarny lub laptop firmy Dell:

• Przejdź na stronę sieci web https://www.dell.com/support, wprowadź znak
serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (laptop lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz
najnowsze sterowniki karty graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze
sterowniki.

78  │  Obsługa monitora

Konfiguracja przełącznika KVM

Wbudowany przełącznik KVM umożliwia sterowanie nawet 2 komputerami przy
użyciu jednego zestawu klawiatury i myszy podłączonych do monitora.

a. W przypadku podłączania HDMI + USB-B do komputera 1 oraz DP +

USB-C do komputera 2:

UWAGA: Połączenie USB typu C obsługuje teraz tylko przesyłanie
danych.

Upewnij się, że ustawienie USB dla HDMI jest przypisane do USB-B , a
ustawienie DP do USB-C 90W.

Obsługa monitora  │  79

b. W przypadku podłączania HDMI + USB-B do komputera 1 i USB-C do

komputera 2:

UWAGA: Połączenie USB typu C obsługuje teraz sygnał wideo i
przesyłanie danych.

Upewnij się, że ustawienie USB dla HDMI jest przypisane do opcji USB-B .

UWAGA: Port USB typu C obsługuje tryb alternatywny DisplayPort,
dlatego nie ma potrzeby ustawiania USB dla USB-C.

UWAGA: Podłączając urządzenie do innych, niewyświetlonych powyżej
źródeł wejścia wideo, należy przy użyciu tej samej metody
skonfigurować odpowiednie ustawienia dla USB, aby sparować porty.

80  │  Obsługa monitora

Ustawianie funkcji automatycznego KVM

Gdy funkcja KVM jest skonfigurowana z dwoma komputerami, odłączenie jednego z
nich powinno spowodować automatyczne przełączenie ekranu na drugi komputer.
Jeśli drugi komputer jest w Nowoczesnym trybie gotowości (S0ix), jakikolwiek
sygnał z klawiatury i myszy podłączonych do monitora powinien wybudzić ten
komputer. Jeśli drugi komputer jest w trybie uśpienia (S3), w celu jego wybudzenia
konieczne jest użycie klawiatury i myszy podłączonych do tego komputera.

Aby skonfigurować funkcję automatycznego KVM dla monitora, postępuj wg
instrukcji:

1. Upewnij się, że ustawienie PIP/PBP Mode (Tryb PIP/PBP) jest w pozycji
Off (Wył.).

2. Upewnij się, że opcja Auto Select (Autom. źródło) ma wartość On (Wł.). a
Auto Select for USB-C (Automatyczne wybieranie USB-C) — Yes
(Tak).

Obsługa monitora  │  81

3. Upewnij się, że porty USB i wejścia wideo są odpowiednio połączone.

UWAGA: W przypadku połączenia USB typu C (wideo i dane) nie są
wymagane dalsze ustawienia.

82  │  Obsługa monitora

Korzystanie z funkcji pochylenia, obrotu w poziomie, pionowego wydłużenia i regulacji nachylenia

UWAGA: Poniższe instrukcje dotyczą wyłącznie podłączania stojaka
dostarczanego wraz z monitorem. W przypadku podłączania stojaka
zakupionego z innego źródła postępuj zgodnie z instrukcjami
dotyczącymi konfiguracji, załączonymi do stojaka.

Nachylenie, obrót w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby
uzyskać najlepszy kąt wyświetlania.

UWAGA: Dostarczana podstawa nie jest zainstalowana fabrycznie.

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 150 mm. Na
poniższych rysunkach przedstawiono sposób wydłużania podstawy w
pionie.

Obsługa monitora  │  83

Regulacja nachylenia

Gdy stojak będzie przymocowany do monitora, będzie można ustawić odpowiedni
kąt monitora za pomocą funkcji regulacji nachylenia.

84  │  Obsługa monitora

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej
sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są
prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić
automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel wideo od komputera.

3. Włącz monitor.

Jeśli monitor nie może wykryć sygnału wideo, a działa poprawnie, zostanie
wyświetlony następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

UWAGA: W czasie trybu autotestu, dioda zasilania LED ma biały kolor.

4. To okno jest również wyświetlane podczas normalnego działania systemu,

jeżeli zostanie odłączony lub uszkodzony kabel video.

5. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i
monitor.

Jeżeli po zastosowaniu poprzedniej procedury, na ekranie monitora nadal nie ma
obrazu, sprawdź kontroler video i komputer; monitor działa prawidłowo.

Wykrywanie i usuwanie usterek  │  85

Blokowanie/odblokowywanie przycisków za pomocą dżojstika

Blokowanie przycisków zasilania i dżojstika

Przyciski dżojstika i zasilania można zablokować, aby uniemożliwić dostęp do menu
ekranowego i/lub wyłączenie zasilania monitora.

Aby zablokować przyciski:

1. Przesuń dżojstik w górę, w dół, w lewo lub w prawo i przytrzymaj w takim
położeniu przez około 4 sekundy, aż zostanie wyświetlone menu podręczne.

2. Wybierz jedną z poniższych opcji:

• Menu Buttons (Przyciski menu): Wszystkie funkcje dżojstika są

zablokowane i użytkownik nie ma do nich dostępu.

• Power Buttons (Przyciski zasilania): Tylko Przycisk zasilania jest

zablokowany i niedostępny dla użytkowników.

• Menu + Power Buttons (Przyciski menu + zasilania): Dżojstik i

Przycisk zasilania zostają zablokowane i użytkownik nie ma do nich
dostępu.

86  │  Wykrywanie i usuwanie usterek

Aby odblokować przyciski, przesuń dżojstik w górę, w dół, w lewo lub w prawo i
przytrzymaj przez 4 sekundy. Wybierz ikonę odblokowania, aby odblokować
przyciski.

Wykrywanie i usuwanie usterek  │  87

Typowe problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych
problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych
problemów:

Ty p ow e

symptomy

Brak video/
Wyłączona dioda
LED zasilania

Brak video/
Włączona dioda
LED zasilania

Słaba ostrość Obraz niewyraźny

Co się dzieje Możliwe rozwiązania

Brak obrazu • Upewnij się, że kabel video łączący

Brak obrazu lub
brak jasności

lub nieostry

monitor i komputer jest prawidłowo
podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo
gniazdo zasilania, używając
dowolnego innego urządzenia
elektrycznego.

• Upewnij się, że został do końca
naciśnięty przycisk zasilania.

• Upewnij się, że w menu Input Source

(Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

• Zwiększ elementy sterowania jasności
i kontrastu poprzez OSD.

• Wykonaj funkcję autotestu w celu
sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Upewnij się, że w menu Input Source

(Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

• Wyeliminuj przedłużacze wideo.

• Zresetuj monitor do ustawień
fabrycznych.

• Ustaw rozdzielczość wideo na
prawidłowy format obrazu.

88  │  Wykrywanie i usuwanie usterek

Drżący/
niestabilny obraz
video

Brakujące piksele Na ekranie LCD

Wypalone piksele Na ekranie LCD

Problemy z
jasnością

Zniekształcenia
geometryczne

Poziome/pionowe
linie

Falujący obraz lub
przerywanie ruchu

pojawiają się
plamy

pojawiają się jasne
plamy

Obraz za ciemny
lub za jasny

Ekran nie jest
prawidłowo
wyśrodkowany

Na ekranie
wyświetla się
jedna lub więcej
linii

• Zresetuj monitor do ustawień
fabrycznych.

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i
wykonaj test w innym pomieszczeniu.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna
wada technologii LCD.

• W celu uzyskania dalszych informacji
na temat jakości i zasad dotyczących
pikseli monitora Dell, pod adresem:

www.dell.com/pixelguidelines.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna
wada technologii LCD.

• W celu uzyskania dalszych informacji
na temat jakości i zasad dotyczących
pikseli monitora Dell, pod adresem:

www.dell.com/pixelguidelines.

• Zresetuj monitor do ustawień
fabrycznych.

• Wyreguluj elementy sterowania
jasności i kontrastu poprzez OSD.

• Zresetuj monitor do ustawień
fabrycznych.

• Zresetuj monitor do ustawień
fabrycznych.

• Wykonaj automatyczny test funkcji
monitora i sprawdź, czy linie te
występują również w trybie
automatycznego testu.

• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

Wykrywanie i usuwanie usterek  │  89

Problemy
dotyczące
synchronizacji

Zagadnienia
związane z
bezpieczeństwem

Okresowe
problemy

Brakujące kolory Brak kolorów

Obraz na ekranie
jest pomieszany
lub pourywany

Widoczny dym lub
iskry

Wadliwe działanie
monitora pojawia
się i zanika

obrazu

• Zresetuj monitor do ustawień
fabrycznych.

• Wykonaj autotest monitora i sprawdź,
czy również w trybie autotestu obraz
jest również pomieszany.

• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.

• Uruchom ponownie komputer w
trybie awaryjnym.

• Nie należy podejmować żadnych
czynności usuwania usterek.

• Natychmiast skontaktuj się z firma
Dell.

• Upewnij się, że kabel video służący do
podłączania monitora do komputera
jest prawidłowo podłączony i
zamocowany.

• Zresetuj monitor do ustawień
fabrycznych.

• Wykonaj automatyczny test funkcji
monitora i sprawdź, czy również w
trybie automatycznego testu
pojawiają się okresowe problemy.

• Wykonaj funkcję autotestu w celu
sprawdzenia działania monitora.

• Upewnij się, że kabel video służący do
podłączania monitora do komputera
jest prawidłowo podłączony i
zamocowany.

• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.

90  │  Wykrywanie i usuwanie usterek

Nieprawidłowe
kolory

Utrzymywanie się
stałego obrazu na
monitorze po
pozostawieniu go
przez dłuższy
czas

Niewłaściwe
kolory obrazu

Na ekranie
pojawia się słaby
cień z obrazu
statycznego

• Zmień ustawienia opcji Preset Modes
(Tryby ustawień wstępnych) w
menu OSD Color (Kolor) w
zależności od zastosowania.

• Wyreguluj wartości R/G/B w
obszarze Custom Color (Kolor

dostosowany) w menu OSD Color
(Kolor).

• Zmień ustawienie Input Color
Format (Format wejścia kolorów)
na RGB lub YCbCr w menu Color
(Kolor).

• Uruchom wbudowaną diagnostykę.

• Ustaw ekran tak, aby wyłączał się po
kilku minutach bezczynności. Można
to dostosować w Opcjach zasilania
systemu Windows lub w ustawieniach
oszczędzania energii komputera Mac.

• Alternatywnie, użyj dynamicznie
zmieniającego się wygaszacza ekranu.

Problemy specyficzne dla produktu

Ty p ow e

symptomy

Za mały obraz na
ekranie

Co się dzieje Możliwe rozwiązania

Obraz jest
wyśrodkowany na
ekranie ale nie
wypełnia całego
obszaru widzenia

• Sprawdź ustawienie Aspect Ratio
(Współczynnik proporcji) w menu
OSD Display (Wyświetlacz).

•Zresetuj monitor do ustawień
fabrycznych.

Wykrywanie i usuwanie usterek  │  91

Nie można ustawić
monitora za
pomocą dżojstika

Brak sygnału
wejścia po
naciśnięciu
elementów
sterowania
użytkownika

Obraz nie wypełnia
całego ekranu

Brak wideo po
podłączeniu przez
port HDMI/
DisplayPort/USB
typu C

OSD nie wyświetla
się na ekranie

Brak obrazu, światło
diody LED jest białe

Obraz nie wypełnia
wysokości lub
szerokości ekranu

W przypadku
podłączenia do
klucza sprzętowego/
urządzenia
dokującego przez
port nie ma obrazu
wideo po
odłączeniu/
podłączeniu kabla z
notebooka

• Wyłącz monitor, odłącz przewód
zasilający, a następnie podłącz go z
powrotem i włącz monitor.

• Sprawdź, czy jest zablokowane menu
OSD. Jeśli tak, przesuń w górę/dół/
lewo/prawo i przytrzymaj przez 4
sekundy, aby je odblokować (dalsze
informacje znajdują się w części Lock

(Blokada)).

• Sprawdź źródło sygnału. Upewnij się,
że komputer nie znajduje się w trybie
oszczędzania energii, poprzez
przesunięcie myszy lub naciśnięcie
dowolnego przycisku na klawiaturze.

• Sprawdź, czy kabel sygnałowy jest
prawidłowo podłączony. W razie
potrzeby podłącz go ponownie.

•Zresetuj komputer lub odtwarzacz
video.

• Jest to spowodowane różnymi
formatami video (współczynnik
proporcji) DVD, monitor może
wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę.

• Odłącz kabel HDMI/DisplayPort/USB
typu C od klucza sprzętowego/
urządzenia dokującego, a następnie
podłącz kabel dokujący HDMI/
DisplayPort/USB typu C do
notebooka.

92  │  Wykrywanie i usuwanie usterek

Problemy dotyczące USB (Universal Serial Bus)

Ty p ow e

symptomy

Nie działa interfejs
USB

Port USB typu C
nie dostarcza
zasilania

Co się dzieje Możliwe rozwiązania

Nie działają
urządzenia
peryferyjne USB

Urządzenia
peryferyjne USB
nie są ładowane

•Sprawdź, czy monitor jest Włączony.

• Podłącz ponownie do komputera kabel
przesyłania danych.

• Podłącz ponownie urządzenia
peryferyjne USB (złącze pobierania
danych).

• Wyłącz, a następnie włącz ponownie
monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak
zewnętrzny przenośny dysk twardy,
wymagają zasilania prądem o wyższej
mocy; podłącz urządzenie
bezpośrednio do systemu
komputerowego.

• Sprawdź, czy podłączone urządzenie
jest zgodne ze specyfikacją USB-C.
Port USB typu C obsługuje urządzenia
USB 3.2 Gen1 oraz moc wyjściową
90 W.

• Upewnij się, że używasz kabla USB
typu C dostarczonego wraz z
monitorem.

Wykrywanie i usuwanie usterek  │  93

Interfejs
SuperSpeed USB
5Gb/s (USB 3.2
Gen1) jest wolny

Bezprzewodowe
urządzenia
peryferyjne USB
zostaną
wyłączone, jeśli
podłączone
zostanie
urządzenie
USB 3.2

Urządzenia
peryferyjne
SuperSpeed USB
5Gb/s (USB 3.2
Gen1) działają
wolno lub w ogóle
nie działają

Czas reakcji
bezprzewodowych
urządzeń
peryferyjnych USB
jest wolny lub
urządzenia te
działają tylko
wtedy, gdy
zmniejsza się
odległość
pomiędzy danym
urządzeniem a jego
odbiornikiem

• Sprawdź, czy komputer jest zgodny ze
standardem SuperSpeed USB 5 Gb/s
(USB 3.2 Gen1).

• Niektóre komputery posiadają porty
USB 3.2, USB 2.0 i USB 1.1. Sprawdź,
czy używany jest prawidłowy port
USB.

• Podłącz ponownie do komputera kabel
przesyłania danych.

• Podłącz ponownie urządzenia
peryferyjne USB (złącze pobierania
danych).

• Uruchom ponownie komputer.

• Zwiększ odległość pomiędzy
urządzeniami peryferyjnymi USB 3.2 a
bezprzewodowym odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB
możliwie jak najbliżej
bezprzewodowych urządzeń
peryferyjnych USB.

• Użyj przedłużacza kabla USB, aby
ustawić bezprzewodowy odbiornik
USB jak najdalej od portu USB 3.2.

94  │  Wykrywanie i usuwanie usterek

Informacje prawne

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci
web przepisów zgodności, pod adresem www.dell.com/regulatory_compliance.

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

P3424WE: https://eprel.ec.europa.eu/qr/1398385

Informacje prawne  │  95

Kontakt z firmą Dell

Aby skontaktować się z firmą Dell w sprawie sprzedaży, wsparcia technicznego lub
problemów związanych z obsługą klienta, patrz www.dell.com/contactdell.

UWAGA: Dostępność zależy od kraju i produktu, a niektóre z usług mogą
być w danym kraju niedostępne.

UWAGA: Jeżeli nie masz włączonego połączenia internetowego,
informacje kontaktowe możesz znaleźć na fakturze, dokumencie
zakupu, w liście przewozowym, na rachunku lub w katalogu produktów
Dell.

96  │  Kontakt z firmą Dell
